Конструкция сферического фонаря в вакууме.

Подавляющее большинство фонарей состоят из следующих частей:

корпус — обычная трубка с резьбой на концах;
батарейка — живёт внутри корпуса;
торцевая кнопка — вкручивается в корпус на резьбе служит для включения фонаря. Иногда фонарь может комплектоваться вторым задником с выносной кнопкой;
головка фонаря — вкручивается в корпус, имеет защитное стекло впереди. Иногда эта деталь бывает разборной (как на фото, из двух частей), иногда нет;
светоизлучающий элемент — объединенный в один блок светодиод, формирователь пучка света, теплоотвод светодиода и драйвер светодиода. Иногда выпускается зацело с головкой фонаря.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Аккумуляторные светодиодные фонари Фотон и Рекорд В фонаре Фотон РМ-5000 Violet используется в качестве основного светодиод мощностью 3 Вт, а также есть дополнительная экономичная матрица маломощных светодиодов на рукоятке для рассеяного света.

Спрашивайте, я на связи!

Электрические схемы фонариков

Светоизлучающй элемент.

Эта самая сборка может быть разного исполнения. Очень распространены головки для фонаря Ultrafire WF-502B, они даже продаются разных видов, разной мощности, с кучей функций и т.п.
Например, на fasttech.com. Фонари с элементом этого типа хороши тем, что можно купить несколько модулей для разных задач и просто менять их.

Светодиод пока что оставим в покое, он заслуживает отдельного рассмотрения ниже, драйвер в принципе тоже, а вот оставшиеся детальки мы сейчас рассмотрим.

1. линза — самый простой и наименее эффективный вариант, так как в световой пучок собираются не всё излучение кристалла. Очень часто линзу можно перемещать, изменяя фокусировку пучка света, что является единственным плюсом данного решения.

2. коллиматор — деталь из прозрачного пластика, выполненная для получения пучка с заданными параметрами. Для этого коллиматор делается так, чтобы соответствовать определенной конструкцией линзы на светодиоде, поэтому поставить коллиматор от одного светодиода на светодиод другой конструкции не получится — параметры светового пучка будут другие.

3. отражатель — пришедшая от ламп накаливания конструкция, адаптированная под светодиод. Простая, надёжная и проверенная временем конструкция. Вообще, отражатель как и коллиматор оптимизируется под опреледенный светодиод, но с меньшей критичностью. На правом фото видно, что кристалл светодиода отражается всей площадью отражателя.

На практике замена светодиода вполне возможна, как и замена отражателя. Бывают как с гладкой поверхностью, дающей более жесткий луч, так и с бугристой, мне последний в помещениях понравился больше.

Схема аккумуляторного фонарика на светодиодах

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Фонарик BL — 050 — 7C поступает в продажу со встроенным зарядным устройством, при подключении такого фонарика к внешнему источнику переменного напряжения — осуществляется подзарядка аккумуляторной батареи.

Количество, комплект таких отдельных элементов фонарика, — представляют из себя батарею.

Резистор R1 сопротивлением — 510 кОм и номинальным значением мощности — 0,25 Вт в электрической цепи соединен параллельно, за счет данного большого сопротивления, напряжение на дальнейшем участке электрической цепи значительно теряется, а точнее, часть электрической энергии преобразовывается в тепловую энергию.

С резистора R2 \сопротивлением 300 Ом и номинальным значением мощности — 1 Вт\ ток поступает на светодиод VD2. Данный светодиод служит индикаторной лампочкой, показывающей подключение зарядного устройства фонарика к внешнему источнику переменного напряжения.

На анод диода VD1 ток поступает от конденсатора C1. Конденсатор в электрической цепи является сглаживающим фильтром, часть электрической энергии теряется при положительном полупериоде синусоидального напряжения, так как при данном полупериоде конденсатор заряжается.

На батарею GB1 состоящей из трех элементов, от зарядного устройства \при подключении фонарика к внешнему источнику переменного напряжения\ поступает ток двух потенциалов \+ -\. В батарее происходит восстановление электрохимического состава батареи — в свое первоначальное состояние.

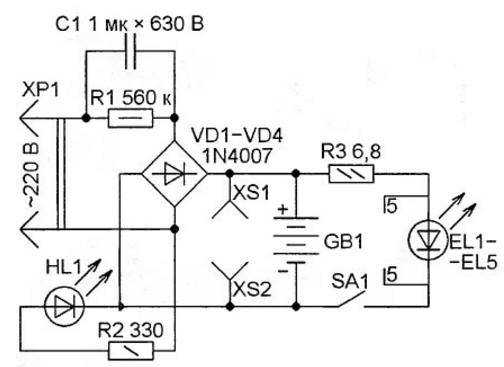

Следующая схема \рис.3\ которая встречается в светодиодных фонариках, состоит из следующих элементов электроники:

Для данной схемы, внешнее падение напряжения происходит за счет всех состоящих элементов электроники — соединенных в этой цепи. Одна диагональ диодного моста мостовой схемы подключается к внешнему источнику переменного напряжения, другая диагональ диодного моста соединена с нагрузкой — состоящей из определенного количества светоизлучающих диодов.

Все подробные описания по замене элементов электроники при проведении ремонта фонарика, а так же проведение диагностики данных элементов — Вы сможете найти в этом сайте, где приведены подобные темы в которых усматривается ремонт бытовой техники.

Как отремонтировать светодиодный фонарик

По своей работе приходится иногда пользоваться налобным фонариком. Примерно через полгода после приобретения аккумуляторная батарея фонарика перестала заряжаться после его включения на подзарядку через сетевой шнур.

При установлении причины поломки налобного фонарика, ремонт сопровождался фотоснимками, чтобы изложить данную тему в наглядном примере.

Причина неисправности была в начале не ясна, так как при включении фонарика на подзарядку — сигнальная лампочка при этом загоралась и сам фонарик при нажатии кнопки выключателя — излучал слабый свет. Так в чем же может быть причина такой неисправности? В неисправности аккумуляторной батареи или в какой либо другой причине?
