Инструкция по ремонту электробогревателя своими руками

Каким бы не был качественным электрообогреватель, он рано или поздно начинает плохо греть или вовсе перестает работать. Электрические обогреватели не относятся к сложным устройствам и они очень редко ломаются после покупки в течении гарантийного срока.

Сразу скажу, чем проще конструкция электрообогревателя, тем реже он будет ломаться и проще будет найти и устранить неисправность.

Не рекомендую самостоятельно ремонтировать масляные радиаторы, потому что внутри него находится специальный теплоноситель- трансформаторное масло. Для того что бы, разобрать его придется сначала слить, а затем заливать обратно трансформаторное масло, а это очень хлопотное и по времени затратное дело. Если из масляного радиатора просто начало немного подтекать масло, тогда место течи рекомендую своими руками запаять или заварить аккуратно полуавтоматической сваркой.

Всегда отключайте обогреватель из розетки— перед началом работ по разборке или прозвонке мультиметром компонентов устройства.

Для того, что бы быстро и эффективно найти и устранить неисправность, необходимо знать устройство электроприбора, а так же как проверить все его компоненты на исправность. Для удобства далее Я сразу расскажу об устройстве электрообогревателя, а затем о проверке и ремонте всех компонентов по порядку.

Как устроен электрический обогреватель

Практически все типы обогревателей устроены аналогично. Выпускаются как более простые, так и более сложные модели. Мы рассмотрим устройство наиболее сложного варианта. В более простых моделях могут отсутствовать в схеме термопредохранитель и датчик наклона.

Рассмотрим более упрощенную версию с одноклавишным включением и одной лампочкой. Часто обогреватели оборудуются двухклавишным включателем и несколькими лампочками индикации, схема работы будет аналогична,  только лишь с той разницей, что вместо одной клавиши будет две, и одного Тэна будет как бы два в одном корпусе. В конвекционных вариантах часто встраивается датчик защиты от попадания предметов во внутрь, но он подключается и отключает электропитание аналогично датчику положения.

Любой современный электрический обогреватель состоит из вилки с кабелем электропитания, который через терморегулятор и выключатель подключается к установленному в корпусе нагревательному элементу- Тэну. Очень часто Тэн имеет для подключения не 2, а 3 контакта. На один подключается первый провод электропитания, а от другого из розетки- два других провода, подключенные от двухклавишного выключателя, что позволяет включать либо одну спираль или сразу две- на полную мощность.

В схеме может присутствовать термопредохранитель, который автоматически выключает-выключает устройство для защиты при перегреве. Также может устанавливаться датчик наклона, который размыкает цепь при наклоне обогревателя выше допустимого угла. В конвекционных дорогих моделях устанавливаются и другие датчики.

В некоторых моделях может присутствовать предохранитель для защиты от токов перегрузки или коротких замыканий, срабатывающий в аварийных ситуациях.

Пошаговая инструкция ремонта электрообогревателя

1. Первым делом, прежде чем приступить к ремонту своими руками, отключаем из розетки обогреватель.
2. Откручиваем болтики или саморезы и достаем панель управления с выключателем и термостатом или терморегулятором.
3. Если устройство вообще не работает и не светятся лампочки, тогда проверяем наличие 220 Вольт на жилах кабеля, подключенного к розетке по этой инструкции. Неисправный кабель или вилку меняем на новую. Только будьте внимательны— возможно перестала работать электрическая розетка, а обогреватель при этом окажется полностью исправным.
4. Далее на отключенном из розетки устройстве проверяем исправность всех клавиш выключателя мультиметром.
   Во включенном положении на контактах должно быть короткое замыкание, а во выключенном- сопротивление бесконечно большим (обрыв цепи).
5. На следующем этапе ремонта проверяем терморегулятор. Мультиметр должен показать на контактах нулевое (КЗ) или небольшое по величине сопротивление.
6. Если исправность все еще не найдена, тогда придется полностью разбирать своими руками электрообогреватель, что бы добраться до остальных его компонентов.
7. Иногда причина неисправности может оказаться довольно простой— это плохой или отсутствующий контакт в местах соединения проводов с клеммами. Надежность проверяется визуальным осмотром, но лучше использовать для этих целей мультиметр.
8. Далее следует проверить на целостность нагревательный элемент или ТЭН, как правило, состоящий из двух контуров. Для его подключения используется один общий провод и два отходящих от двухклавишного выключателя. Для проверки установите мультиметр в режим измерения сопротивления.
   Так например, в моем личном обогревателе один нагревающий элемент показывает сопротивление 50 Ом, а другой- 100 Ом. Очень часто обогреватель перестает греть на полную мощность из-за выхода из строя одного из контуров Тэна, который ремонту не подлежит и заменяется на аналогичный по характеристикам новый.
9. Очень часто причиной поломки обогревателя является выход из строя термопредохранителя, которых может устанавливаться несколько в корпусе. При поломке хотя бы одного- все Тэны перестанут работать. Проверяется термопредохранитель просто (на картинке обозначен как ТП)- между его контактами должно быть нулевое сопротивление или КЗ. Если в устройстве стоит не один термопредохранитель, тогда просто убираем неисправный и соединяем провода между собой, не забывая для изоляции использовать термоустойчивые материалы. Учтите, что иногда термопредохранители могут быть все исправны, а причиной их срабатывания может быть перегрев конвекционного обогревателя из-за забитых фильтров или отверстий воздухообмена.
10. Далее стоит проверить датчик положения, состоящего из грузика, который при наклоне устройства нажимает на микровыключатель и размыкает цепь. В вертикальном положении между контактами должно быть нулевое сопротивление или КЗ.
11. В тепловентиляторах и некоторых других типах электрообогревателей дополнительно устанавливается вентилятор, если он начал сильно шуметь при работе или вовсе не работает, тогда читайте нашу инструкцию о ремонте вентиляторов.

Ремонт щелкающего электрического конвектора (обогревателя) UFO ECH/10 /15 /20 /25 / Мастерская / Колючка / pin.org.ua

Промышленный конвектор IP56 ЭКСП 2-4,5-3/400

Описание ЭКСП 2-4,5-3/400 IP56

Предназначен для обогрева жилых, коммерческих и промышленных объектов путем естественной конвенции. Электроконвектор ЭКСП 2-4,5-3/400 IP56 имеет высокий класс защиты от твердых частиц и сильного потока воды IP56,поэтому может использоваться в помещениях с уровнем влажности не более 98%, а так же во взрывоопасных зонах В-Iб и В-IIа. Эксплуатация такого электрического обогревателя особенно актуальна в районах с умеренным и холодным климатом, где температура наружного воздуха может быть от -40 до +40 С и от -60 до +40 С.

Где применяются?

Высокая защита от внешнего воздействия позволяет использовать электроконветоры ЭКСП во влажных и запыленных помещениях, а так же в определенных взрывоопасных зонах. Такими объектами могут быть:

• Административные и промышленные здания;
• Склады и производственные цеха;
• Автосервисы и мойки;
• Машиностроительные и металлообрабатывающие предприятия;
• Жилые помещения и пр.

Электроконвектор ЭКСП 2-4,5-3/400 IP56 с мощностью 4,5 кВт предназначен для отопления помещений площадью около 45 кв.м. Корпус прибора сделан из листовой холоднокатаной или нержавеющей стали, толщиной 0,7-1 мм и окрашен порошковой краской. Устройство имеет встроенный термостат для регулировки нагрева, предохранитель для защиты от перегрева и выключатель защиты от замыкания. В зависимости от исполнения нагревательный элемент может быть разного типа: трубчатый, плоский и т. д. У конвекторов 400В в корпусе расположены 3 нагревательных элемента, питание на которые подается через промежуточное реле по пятижильному кабелю. Кабель длиной 1,5 м входит в комплект. У приборов со степенью защиты IP56 распределительная коробка крепиться к корпусу через резиновую прокладку, оси термостата и выключателя уплотнены сальниковыми уплотнителями.

Пример электрической схемы конвектора ЭКСП 2 трехфазная 400В/50Гц:

После включения прибора в сеть необходимо повернуть ручку выключателя и с помощью поворотной ручки термостата задать нужную температуру обогрева. Температура нагрева устанавливается в диапазоне от 0 до +40 С. Воздух поступает через нижнюю часть прибора, проходит через теплообменник и выходит наружу через выходную решетку, направляя поток вверх вдоль стены. Тепло излучаемое корпусом передается на окружающие предметы, увеличивая тем самым эффективность отопления всего помещения.

Установить электрический обогреватель можно на стене или на полу. Монтаж должен быть выполнен на высоте не меньше 10 см от пола. На задней части устройства имеют два загиба, с помощью которых конвектор крепить на настенные кронштейны. Настенный кронштейн или напольные ножки входят в комплект поставки. По дополнительному запросу конвектор комплектуется выносным электромеханическим термостатом.

В комплект входят:

1. Конвектор ЭКСП 2-4,5-3/400 IP56 в собранном виде;
2. Кронштейн или ножки (опция) – 2 шт.;
3. Технический паспорт;
4. Выносной датчик температуры (опция).

Технические характеристики ЭКСП 2-4,5-3/400 IP56

IP56

45 м²

ЭКСП

Россия

1 год

Паспорт (Паспорт_Эксп_IP54_IP56. pdf, 547 Kb) [Скачать]

Сертификат (Сертификат_ЭКСП_2021.pdf, 1,022 Kb) [Скачать]

Устройство электрического конвектора и принцип его работы

Электричество – один из самых удобных видов энергии, которое вот уже третье столетие осваивается человечеством. Оно проникло во все сферы нашей деятельности, помогает улучшать жизнь простых людей, увеличивает наши возможности и даже меняет лицо цивилизации и планеты. Основная функция электричества – освещение наших жилищ и населенных пунктов, но электричество стало занимать все большую нишу и в такой сфере, как отопление.

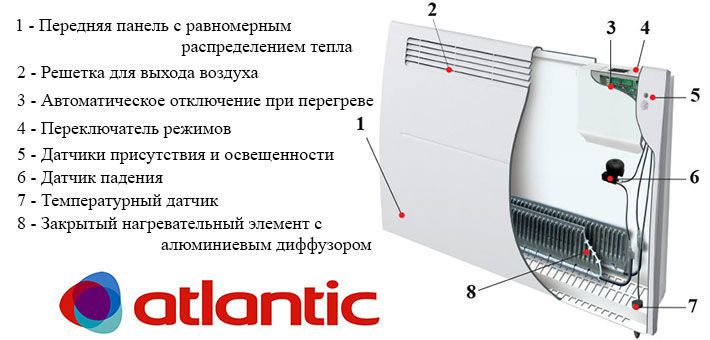

Схема устройства электрического конвектора.

Остальные способы обогрева, где используется природный газ, уголь, дизельное топливо, дрова и т.д., имеют свои преимущества. Особенно большими плюсами может похвастаться газ, себестоимость которого одна из самых низких среди доступных энергоносителей. Но зато электричество более оптимально в условиях квартиры или временного жилья. К тому же обогревающие и водонагревающие устройства, работающие на электричестве, имеют более компактную форму, а их монтаж и ремонт намного проще.

В статье пойдет речь о такой разновидности обогревающего устройства, как конвектор. Устройство электрического конвектора поражает своей простотой и функциональностью. Даже человек, не имеющий дело с электрическими приборами, быстро с ним разберется.

Конструкция и особенности электрического конвектора

В простейшем варианте конвекторы электрические представляют собой корпус и электронагревательный элемент (ТЭН).

Схема установки электрического конвектора.

Основным элементом конвектора являются трубчатые электронагреватели (ТЭН), которые являются сердцем всего прибора, так как без них невозможна его работа. Для увеличения площади поверхности трубчатые электронагреватели делают ребристыми. Это позволяет быстрее отдавать тепло окружающему пространству, что не только увеличивает теплоотдачу, но и существенно продлевает срок службы данной детали. А более продолжительный срок службы – это реальное сбережение средств на ремонт и замену выработавшего все свое время устройства.

Но ТЭН – это не единственный нагревательный элемент, который может устанавливаться производителями в корпус данного нагревателя. Помимо этого, конвекторы электрические могут оснащаться керамическими, металлокерамическими устройствами и даже нагревателями в виде гибкого провода, свернутого в спираль.

Принцип работы устройства

Устройство конвектора.

Кожух обычно имеет высоту в 25-40 см, при этом ширина его может быть какой угодно продолжительности. Высота важна для того, чтобы создавалась хорошая тяга. Чем больше разница плотности между нижней и верхней частью конвектора, тем сильнее подъемная сила воздуха. Именно замена теплого воздуха, поднимающегося вверх, холодным воздухом снизу и называют конвекцией. Как следует из сказанного, принцип работы конвектора даже не прост, а примитивен и интуитивно понятен любому.

Но если в структуру электрического конвектора встроен вентилятор, то высота устройства уже не имеет принципиального значения, теплый воздух будет принудительно выводиться из кожуха прибора. Сверху и снизу на корпусе проделаны отверстия для свободного прохождения воздуха. Для лучшей эргономики их, как правило, укрывают решетчатыми перекрытиями. Обычно конвекторы не требуют заземления корпуса, даже если те сделаны из металла, потому что для обеспечения безопасности электрическое снабжение нагревательной части не может соприкоснуться с кожухом.

Дополнительные элементы конструкции

Вентилятор, о котором говорилось выше, является еще одним элементом общей конструкции электрического конвектора. С его помощью у устройства можно существенно поднять мощность. Оснащенные этим дополнительным элементом конвекторы имеют мощность в 4-5 раз более высокую, чем у пассивных представителей этой группы агрегатов. Интенсивно проходящая по системе воздушная масса уносит вместе с собой тепло и не только лучше обогревает помещение, но и не позволяет нагревательным элементам работать при слишком высоких температурах. А если ТЭН не перегревается, то он будет работать дольше без нареканий и прибор не потребуется нести в ремонт.

Схема электроконвектора.

Еще одной защитой от перегрева является следующий элемент конструкции – термостат. Термостат предназначен для температурного контроля в работе обогревателя. Его датчики внимательно фиксируют температуру окружающего воздуха и, в зависимости от этих данных, регулируют мощность конвекторов. Но не во всех приборах есть возможность измерения и автоматической регулировки, в некоторых моделях предусмотрена только ручное регулирование мощности прибора.

В помощь термостату могут быть установлены автоматические датчики температуры, которые следят за недопустимостью ее превышения и отключат прибор, если такое все же произошло, во избежание разрушения конвектора и пожара.

Конвекторы могут быть как напольными, так и настенными. Первый вариант часто снабжается колесами, для транспортировки агрегата по квартире. Монтаж настенного конвектора заключается лишь в подвешивании его на специальные кронштейны к стене и подключение к сети.

Но есть еще и так называемые внутрипольные конвекторы. Их установка довольно сложна. Для таких агрегатов необходима специальная полость в полу, что далеко не везде можно сделать. В такую полость прибор помещается так, чтобы верхняя грань его находилась заподлицо с половой поверхностью. Такие устройства очень привлекательны с позиции дизайна и привлекают многих желающих установить их в своем доме. Особенно красочно они смотрятся в зимнем саду.

Преимущества и недостатки конвектора

Достоинством конвектора считается простой и быстрый монтаж.

1. Безусловным плюсом электрического конвектора является очень простой и быстрый монтаж. Буквально несколько минут необходимо для установки прибора и включения его. То есть тут экономия не только средств, но и времени на установку оборудования.
2. Финансовая выгода состоит и в относительной дешевизне устройства.
3. Так как в большинстве приборов нет никаких движущихся частей (лишь в некоторых моделях есть вентилятор), то работа его совершенно бесшумная. Особенно если термостат установлен электронный, а не электромеханический.
4. Высокий уровень коэффициента полезного действия, доходящий до 95%.
5. Быстрое доведение температуры помещения до нужного параметра.
6. Легкость и точность поддержания температуры на одном уровне.
7. Так как устройство довольно простое, то поломки происходят редко, а значит, ремонт или покупка нового обогревателя вам будет угрожать не часто. Но сам ремонт при этом будет довольно простым, так как выходят из строя в первую очередь именно нагревательные элементы, а вся процедура ремонта будет заключаться в их замене.

Из недостатков можно упомянуть только слишком высокую стоимость работы прибора. Ведь цена на электричество, используемого для обогрева, будет существенно бить по кошельку хозяина. Вторым недостатком можно назвать то, что под воздействием воздушных конвекционных масс пыль разносится по всей квартире. Особенно если вы недавно делали ремонт и подсушиваете помещение, то нужно вытирать пыль почаще.

Технические работы

Схема монтажа конвектора.

Как и любое оборудование, электрический конвектор нуждается в периодическом техническом обслуживании, даже если производители утверждают обратное. Для этого нужно совсем немного времени и усилий. Достаточно выключить и обесточить прибор, дать ему остыть, а затем вскрыть переднюю крышку. После этого просто осторожно пройдитесь пылесосом по всему объему, но будьте осторожны, не повредите датчики и проводку.

С одной стороны это займет лишь пару минут вашего времени, а с другой вы улучшите работу ТЭНа, очистив его от пыли, которая снижает его теплопроводность, а значит, этим вы продлите срок его службы.

Подводя итог, можно смело сказать, что электрические конвекторы – абсолютно надежные приборы, у которых большой срок службы, при этом они достаточно безопасны. К тому же, их монтаж настолько прост, что для него не нужно иметь никаких специальных знаний. Это может сделать любой человек.

Блоки управления электрическим конвектором. Разница. Механический, электронный, инверторный.

Электрические конвекторы снабжаются разными блоками управления: механическим, электронным, инверторным. Есть большая разница блоков управления электрическим конвектором, которая выливается, как минимум, в удобство пользования конвектором, как максимум, оказывает значительное влияние на конечное энергопотребление. Большинство людей считает все блоки управления равнозначными, полагая, что есть привычная «крутилка», а остальное так, понты и просто переплата. Объясним, почему это не так и о том, что есть зависимость между используемым блоком и энергопотреблением электрического конвектора. Таким образом, если вас волнует счёт за электричество в конце месяца, внимательно читайте этот материал.



Сперва немного вводной информации, которая сделает понятным весь далее изложенный материал.

• КПД любого электрического обогревателя будет близко к 100%. Независимо от выбора блока управления.
• Любой электрический обогреватель преобразует взятую из электросети энергию в тепло. Вопрос может задаваться только к способу теплоотдачи, хотя, если это конвектор, то тут без вариантов конвекция и ничего другого.
• Если смотреть ситуацию по учебнику физики, то они все равнозначны в плане КПД и ни один из них не может называться более экономичным и ещё каким-либо. Но здесь не учитывается один фактор – теплопотери.

Есть три вида блоков управления конвектором:

• Механический
• Электронный
• Инверторный

Слева направо – инверторный, электронный, механический блоки управления конвектором.

Каждый из них представляет собой единицу, в которой совмещено несколько целевых функций:

• Регулятор целевой температуры – показатель, до которого мы хотим прогреть воздух;
• Термометр – определение текущей температуры;
• Термостат – включение/выключение обогревателя по достижению заданной температуры;
• Регулятор мощности – для ручного переключения обогревателя в режим ½ мощности;

Пойдём по порядку. Регулятор целевой температуры. В рамках механического блока управления он не является самостоятельной единицей и этот функционал завязан на термостате. Мы вращаем поворотную кнопку от min до max, выставляя какую-то температуру на глаз. Нижняя граница – +5ºC, верхняя – +35ºC.

Механический блок управления Ballu в современной интерпретации.

Вопреки устоявшемуся мнению, этот регулятор отвечает именно за желаемую температуру воздуха, а не за то, чтобы обогреватель грел сильнее. Температура нагревательного элемента не зависит от того, насколько сильно он будет выкручен.

Электронный и инверторный блоки управления – здесь температура устанавливается уже с шагом в 1ºC и целевой показатель отображается на дисплее. То есть вы точно можете понимать, что при выставленных +23ºC чувствуете себя прекрасно, это не слишком жарко и вам комфортно. В механическом блоке управления вы такого не добьётесь.

Электронный блок управления конвектором Ballu со встроенным расписанием.

Элемент, который тоже может быть реализован самым разным образом. В рамках конвектора с механическим блоком его как такового нет, его функцию выполняет термостат. Никакой речи о выносном самостоятельном датчике здесь нет. Технически здесь он будет представлен в виде пластинки и пружинки, которая в зависимости от температуры либо сжимается, либо разжимается.

Минус такой реализации заключается в том, что система со временем разбалтывается и получается очень заметная погрешность в удержании заданной температуры: он может как недогревать, так и перегревать и разница может достигать даже 5-7ºC, что чудовищно много.

Слева направо: выносной датчик инверторного и электронного блока (сверху и снизу), встроенный в корпус датчик у механического блока.

Электронный блок управления – здесь уже имеет термодатчик, который стабильно и точно (смотря какого качества) определяет температуру воздуха. Со временем не разбалтывается и не становится хуже. Он может быть как выносной, так и расположенный в нижней части конвектора.

Инверторный блок управления – всё то же самое, только он уже может не просто транслировать температуру в электронику прибора, обесточивая в нужный момент нагревательный элемент, а работать с этой температурой.

Устройство, которое призвано ограничить работу обогревателя по достижению заданной температуры воздуха. В механическом блоке управления всё делает наш универсальный термостат, в внутри которого находится пружинка, жёсткость которой мы меняем в зависимости от того, как сильно мы выкрутим регулятор.

В электронном блоке точность его срабатывания определяется исключительно датчиком определения температуры. То есть связка из термометра и термостата регулирует работу конвектора с электронным блоком таким образом, что при достижении заданной температуры обогреватель выключается, а при снижении – возобновляет работу. Такие итерации происходят постоянно и нагревательный элемент работает в режиме либо полной, либо нулевой загрузки.

Инверторный блок управления Ballu образца 2021 года.

В конвекторе с инверторным блоком управления термостата нет. Там нет устройства, которое в режиме вкл/выкл будет подавать питание на нагревательный элемент. Инверторный блок управления в автоматическом режиме будет сам понимать, какую мощность нагревательного элемента нам выставить, и одна из этих ступеней это ноль. В инверторном блоке нет термостата в традиционном его понимании.

Если конвектор мощный, то в некоторых моделях есть возможность ограничить работу нагревательного элемента. В конвекторах с механическим и электронным управлением можно включить режим половинной мощности, но те же модели из нижнего ценового сегмента такой опции лишены. И да, переключение мощности в половинный режим осуществляется самим человеком, а не автоматикой конвектора, сам конвектор в этот режим не переключится никогда.

Electrolux Rapid с инверторным блоком и Ballu Evolution с механическим.

Если это инверторный конвектор, то он может регулировать мощность нагревательного элемента частями и делать это в автоматическом режиме. На текущий момент, сентябрь 2021 года, это 5 ступеней мощности с шагом в 20%. Следующее логичное развитие этой технологии – увеличение количества этих ступеней.

Как видите, принципиальная разница между инверторным конвектором и любым другим заключается в том, что подвластный ему нагревательный элемент может работать в режиме частичной нагрузки. Именно поэтому термостат для включения и выключения прибора там почти никогда не используется, так как принцип работы инверторного конвектора заключается в непрерывном поддержании температуры и он работает всегда.

Итак, мы разобрались с принципиальными отличиями функционирования конвекторов, в зависимости от выбранного блока. За счёт чего же происходит экономия электроэнергии электронным или инверторным блоком? Два момента:

• Точность определения температуры
• Максимально точное поддержание целевой температуры

Даже электронный блок по сравнению с механикой будет работать экономичнее только за счёт более точного определения температуры и за счёт точности установления температуры. Экономия может составлять ДО 40%. Это экономия за период: неделя / месяц / сезон.

Схематичное сопоставление работы инверторного (голубая линия) и обычного конвектора (серая).

Инверторный блок управления конвектором. Поскольку он практически никогда не отключается, а работает в режиме частичной загрузки, он всегда находится где-то на уровне или около заданной вами температуры. Не будет резких скачков вверх или вниз. Он работает наперёд, определяя изменения температуры в динамике, отдавая ровно столько тепла, сколько нужно для поддержания заданной температуры.

Кто-то скажет – без разницы, даже если он перегреет, этот перегретый воздух останется в помещении и это большее число киловатт просто будет потрачено чуть заранее, КПД одно и то же! Если смотреть узколобо – да, так оно и есть, но как мы сказали в самом начале, есть ещё фактор теплопотерь. Так вот, чем выше D между уличным воздухом и воздухом в помещении, тем выше будут теплопотери! Это значит, что перегрев помещения оказывает нам медвежью услугу и мы тратим больше. Поэтому важна точность поддержания температуры.

Также отметим, что точность поддержания температуры влияет на наше ощущение комфорта. Если в помещении температура воздуха постоянно скачет на 3-4ºC, то такие «качели» организмом позитивно восприняты не будут.

И это всё выливается в конкретные деньги. Инверторный блок управления может оптимизировать расход электроэнергии. В сравнении с электронным блоком можно сокращать расход до 30%. С механическим – до 70%. Просто представьте, что у вас появляется легальная возможность платить за электричество на 1/3 меньше. Ну не прелестно ли это?

Каждый час работы, когда идет использование обычного обогревателя, стоит денег. Киловатт за киловаттом идёт перерасход электричества, за которое придётся заплатить. Подойдём к вопросу осознанно, купим инверторный конвектор!

Принципы нагрева и охлаждения

Понимание того, как тепло передается с улицы в ваш дом и от вашего дома к вашему телу, важно для понимания проблемы поддержания прохлады в вашем доме. Понимание процессов, которые помогают поддерживать охлаждение вашего тела, важно для понимания стратегий охлаждения вашего дома.

Принципы теплопередачи

Тепло передается к объектам, таким как вы и ваш дом, и от них посредством трех процессов: теплопроводности, излучения и конвекции.

Проводимость – это тепло, проходящее через твердый материал. В жаркие дни тепло попадает в ваш дом через крышу, стены и окна. Теплоотражающие крыши, изоляция и энергоэффективные окна помогут снизить теплопроводность.

Излучение – это тепло, перемещающееся в виде видимого и невидимого света. Солнечный свет – очевидный источник тепла для дома. Кроме того, низковолновое невидимое инфракрасное излучение может переносить тепло непосредственно от теплых предметов к более холодным.Благодаря инфракрасному излучению вы можете почувствовать тепло горячего элемента конфорки на плите даже через всю комнату. Старые окна позволят инфракрасному излучению, исходящему от теплых предметов снаружи, проникать в ваш дом; оттенки могут помочь заблокировать это излучение. Новые окна имеют низкоэмиссионные покрытия, которые блокируют инфракрасное излучение. Инфракрасное излучение также будет переносить тепло от стен и потолка прямо к вашему телу.

Конвекция – это еще одно средство для достижения тепла от ваших стен и потолка.Горячий воздух естественным образом поднимается вверх, унося тепло от стен и заставляя его циркулировать по всему дому. Когда горячий воздух проходит мимо вашей кожи (и вы вдыхаете его), он согревает вас.

Охлаждение вашего тела

Ваше тело может охладиться посредством трех процессов: конвекции, излучения и потоотделения. Вентиляция усиливает все эти процессы. Вы также можете охладить свое тело с помощью теплопроводности – например, некоторые автокресла теперь оснащены охлаждающими элементами, – но это обычно нецелесообразно для использования в вашем доме.

Конвекция возникает, когда тепло уносится от вашего тела через движущийся воздух. Если окружающий воздух холоднее вашей кожи, воздух поглотит ваше тепло и поднимется. По мере того, как нагретый воздух поднимается вокруг вас, более прохладный воздух движется, чтобы занять его место и поглотить больше вашего тепла. Чем быстрее движется этот воздух, тем прохладнее вы чувствуете.

Излучение возникает, когда тепло распространяется через пространство между вами и предметами в вашем доме. Если предметы теплее, чем вы, тепло пойдет к вам.Удаление тепла через вентиляцию снижает температуру потолка, стен и мебели. Чем прохладнее ваше окружение, тем больше тепла вы будете излучать на предметы, а не наоборот.

Perspiration может быть неудобным, и многие люди предпочли бы сохранять спокойствие без него. Однако во время жаркой погоды и физических упражнений пот – это мощный охлаждающий механизм организма. Когда влага покидает поры кожи, она переносит с собой много тепла, охлаждая ваше тело.Если ветерок (вентиляция) пройдет по вашей коже, эта влага испарится быстрее, и вам станет еще прохладнее.
