Схема освещения с двумя выключателями (проходной выключатель).

Подробности Создано 28.09.2014 05:56

Вы приходите к себе домой, включаете освещение в коридоре, разуваетесь, снимаете верхнюю одежду, выключаете свет в коридоре, и в темноте, стараясь ничего не задеть проходите в комнату. Хорошо если у вас короткий и широкий коридор, и на пути нет препятствий. Согласитесь, что намного удобнее было бы не выключать свет, а пройти до конца коридора и выключить его там, то есть иметь освещение с двумя выключателями.

В случае с коридором, светильник с двумя выключателями не такая уж острая необходимость. Но как быть если приходится в темное время суток подниматься по лестнице своего дома на второй этаж, тут разводка люстры на два выключателя была бы гораздо полезнее. Хотя для многих второй выключатель люстры возле кровати — вещь очень удобная. Лег в постель, как водится, почитал или пожмакал планшет, и не вставая выключил светдо утра. Сделать это не так уж и сложно. Не потребуется никакое хитрое устройство. Схема освещения с двумя выключателями потребует только отрезок трехжильного кабеля и два трехпозиционных выключателя.

Речь идет о так называемом проходном выключателе(переключателе), он же двухдиапозонный или двухполюсный выключатель. В схемах его изображают по-разному, но суть от этого не меняется. Любой из двух выключателей в схеме может, в не зависимости от положения другого выключателя, как выключить, так и включить нужную нагрузку. Ниже приведены несколько вариантов, которые помогут понять как это устроено.

Схема подключения светильника к двум выключателям

Разводка светильника к двум выключателям

Одноклавишный проходной выключатель с индикатором

Как уже говорилось ранее, проходной выключатель очень удобен в протяженных пространствах, когда требуется управлять освещением из двух мест. Это может быть и подключение люстры на два выключателя в комнате, особенно в новомодных квартирах студиях, и применение в коридорах, на лестницах, и даже для освещения дорожки от калитки к дому на дачном участке.

Обычно одна осветительная конструкция управляется одним электровыключателем. То есть, люстру, находящуюся в гостиной, можно выключить только из гостиной.

Кроме того, на одну комнату обычно устанавливается одно коммутирующее устройство, у входа. С его помощью и происходит управление электроосветительными лампами в данном помещении.

Но часто бывают случаи, когда такой способ управления светильниками неудобен.

Проходной выключатель схема подключения на 2 точки

Рассмотрим следующую ситуацию. Вы выходите из квартиры. В длинном коридоре, где нет естественного освещения, вы нажимаете выключатель (A) и загорается свет, далее проходите до его конца и щелкаете вторым (B) и свет гаснет. В следующий раз за вами выходит другой человек, и он может также включить освещение выключателем (A) и выключить его (B).

Схема подключения на 2 точки позволяет также включать и выключать освещение в обратном порядке, то есть с начала включаете (B),а выключаете свет выключателем (A). Для реализации подобной схемы включения проходного выключателя обычные выключатели не подойдут, так как у них контакты работают на замыкание-размыкание. Нам же нужны переключатели.

Схема довольно таки проста. Электролампа будет гореть только тогда, когда оба переключателя SA1 и SA2 подключены на один и тот же электропровод верхний или нижний, иначе электролампа не будет гореть.

Цифровой мультиметр AN8009

Большой ЖК-дисплей с подсветкой, 9999 отсчетов, измерение TrueRMS…

Подробнее

Общая информация

Когда может быть неудобна классическая схема:

• На лестничных площадках, когда освещение включается только внизу на весь подъезд, или на каждой площадке отдельно для данного этажа.
• В длинных коридорах с двумя выходами. Если включить свет при входе, пройти насквозь коридор и выйти, свет останется гореть впустую. За сутки расход электроэнергии станет непомерно высоким.
• Для внешних фонарей у входа в здание. Часто бывает, что освещением крыльца можно управлять непосредственно от входа в здание. То есть, для того, чтобы включить фонарь в темное время суток, приходится идти до выключателя в темноте. Если же человек вошел в дом и зажег свет, ему придется или оставлять его на всю ночь, или выключать за собой и подниматься в квартиру впотьмах.
• В проходных помещениях. Если даже квартира невелика, встречаются ситуации, когда человек входит в одну комнату, включает электроосвещение. Проходит в следующую, включает лампу там и идет обратно, в первое помещение, чтобы выключить электросветильники, ставшие уже не нужными. Гораздо удобнее будет провести дублирующую клавишу управления в дальнюю комнату.
• У изголовья кровати, чтобы выключать верхнюю люстру. Бывают случаи, когда в спальне включено малое освещение – ночник или бра, и приходится вставать с кровати и идти выключать верхний свет. Чтобы этого избежать, можно установить дополнительный электровыключатель на люстру поблизости от кровати.

Итак, случаев, когда человек нуждается в дублирующих перекидных переключателях, довольно много. В каждом из них придет на помощь устройство, позволяющее включать и выключать светильники из разных помещений, разными клавишами и независимо друг от друга.

Такой способ очень практичен и помимо общего удобства помогает экономить электроэнергию. При помощи проходного электровыключателя не нужно оставлять свет, например, на крыльце, на всю ночь. Можно просто включить его с верхнего этажа по мере необходимости и выключить возле входной двери.

Проходной выключатель (переключатель) отличается от стандартного коммутирующего устройства одной конструктивной особенностью. Он имеет три, а не два контакта и может переключать фазу с одного контакта на другие два по очереди.

Осветительные лампы, подсоединенные по такому принципу, могут быть как люминесцентными, так и лампами накаливания. Кроме того, таким образом можно подключать любые приборы, помимо осветительных, нуждающиеся в подобной схеме включения/выключения.

Управление освещением с нескольких мест

Схем монтажа переключателей для включения света с разных концов коридора существует несколько. Самая простая из них подразумевает наличие клавиш выключателей в двух удаленных друг от друга местах помещения и одной линии питания светильников.

Если точек включения освещения необходимо сделать более двух, то разводка электропроводов выйдет несколько сложнее. Но и здесь ничего особого мудрого тоже нет.

Если с помощью проходного выключателя планируется подавать напряжение на люстру с двумя или тремя раздельными наборами лампочек, то схема несколько усложнится. Здесь придется монтировать переключатели с несколькими клавишами, а клемм для проводов там гораздо больше.

Схема #1: для включения света с двух точек

Проще всего организовать управление осветительным прибором с двух разных мест в помещении. Для этого понадобится лишь пара стандартных переключателей и несколько метров электропроводки.

Плюс потребуется соблюдать простейшие правила электромонтажа, чтобы исключить поражения током и гарантировать безопасность эксплуатации всей системы в дальнейшем.

При реализации схемы подключения с нескольких мест выходы обоих переключателей соединяются парой жил с получением двух раздельных питающих цепей. Затем на вход одного коммутирующего изделия подсоединяется провод с фазой, а на вход второго – отвод до лампочки.

В результате при любом положении обеих клавиш общая цепь питания «проходного выключателя» получится либо разорвана, либо соединена. Свет можно будет включать и выключать из двух разных точек.

Такое решение позволяет запитать напряжением осветительный прибор при включении лишь какой-либо одной клавиши. Вторая, с другой стороны помещения, при этом всегда коммутирует одну из существующих линий.

Схема #2: для двух светильников

Первая схема является самой простой и дешевой в реализации. Ее применяют чаще всего. Однако если светильников в помещении несколько или лампочки в люстре разведены на две группы, то подобный вариант проходного выключателя не подойдет.

По технологии монтажа и применяемым устройствам данная схема практически повторяет первый базовый вариант. Только проводов в этом случае прокладывать придется больше.

И чтобы хоть немного на них сэкономить, питающий провод на первый в цепи переключатель рекомендуется делать с перемычкой. Тянуть пару отдельных жил от распределительной коробки выйдет слишком накладно.

Если линий с лампами три, то двухклавишные переключатели меняются на трехклавишные аналоги. Во всем остальном схема подсоединения проводов остается прежней, только их количество увеличивается.

Схема #3: для нескольких выключателей

С двумя точками включения света и одной или несколькими группами освещения все достаточно просто. Там нужна проводка и пара переключателей. А вот при необходимости организовать управление из нескольких мест придется приобретать еще один тип переключающих устройств.

В такой схеме подключения крайние переключатели ставятся обычные проходные, как в первом случае. А между ними потом монтируется перекрестный аналог с четырьмя клеммами подсоединения электропроводки.

При нажатии на клавишу в таком коммутирующем устройстве происходит размыкание соединенных контактов и сразу же перекрестное их замыкание в новую питающую цепь. Кроме одноклавишных перекрестных переключателей существуют приборы и с большим количеством клавиш. Они предназначены для схем с несколькими группами лампочек.

Однако в этом случае жил к клеммам придется подсоединять гораздо больше. И здесь крайне важно ничего не напутать. За правильностью электромонтажа при такой разводке необходимо следить особо внимательно.

Электрики рекомендуют соединять переключатели между собой через распределительную коробку. Однако гораздо проще сделать это напрямую посредством двухжильного провода. Практика показывает, что подобное соединение более целесообразно и норм электротехники не нарушает. А расход электропроводов при нем сокращается серьезно.

Проверенные на практике схемы подключения перекрестного выключателя приведены в следующей статье, с содержанием которой мы советуем ознакомиться.

Схематические особенности

Схема установки такого рода устройств не сложна, но требует внимательности.

ВАЖНО! На этапе создания проводки в местах, где планируется установка перекидных конструкций, нужно проложить трехжильный кабель до первых двух, а если вы хотите установить большее количество переключателей, до следующих нужно протянуть четырехжильный кабель.

Для создания данного типа управления освещением с двух мест потребуются проходные выключатели, имеющие два положения переключения и три контакта. При этом переключение должно иметь перекидной характер, то есть, первый узел будет общим для двух оставшихся. В одном из положений переключения он замыкает первый, а в другом – последующий контакт. Замкнутость трех соединений сразу в этой конструкции исключена.

Если рассматривать составляющие схемы электролинии с двумя перекидными коммутирующими конструкциями, то в нее входит:

• Соединительная коробка, иначе называется ответвительной. Служит для защиты соединений электрокабелей.
• Устанавливается в каждом помещении, а в больших комнатах их бывает несколько.
• Соединительные провода (двух, трех и четырехжильные)
• Два проходных коммутирующих устройства
• Непосредственно светильник

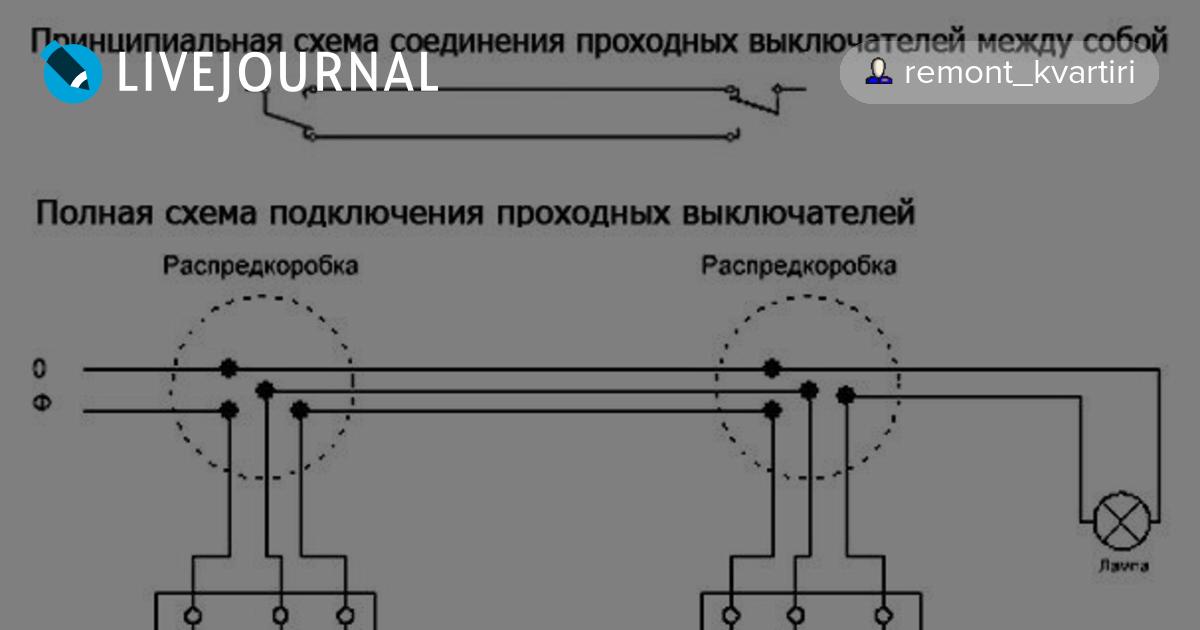

Примерная схема подключения проходных выключателей с двух мест выглядит так:

• Провод «ноль» идет от источника на ответвительную коробку, а после нее – на светильник.
• Провод «фаза» идет от того же источника на ту же коробку, а потом – на общий контакт первого переключателя.
• Перекидные контакты (два) переключателя 1 через разветвительную коробку соединяются с такими же деталями переключателя 2.
• Фаза от общего контакта выключателя 2 идет на другой электроузел светильника.

Примерная схема подключения проходного двухклавишного выключателя с двух мест представлена далее на фото:

Монтаж системы управления одним осветительным прибором из двух точек несложен. Он производится следующим образом:

• На требуемые места установить перекидные коммутирующие конструкции
• Вывести от них кабели трехжильные
• Монтировать электросветильник, или несколько, заведенные в параллельное соединение
• Вывести от него (них) двужильный кабель
• Установить соединительную коробку. Выбор места для нее определяется кратчайшей длиной кабеля и удобного доступа к самой коробке
• Завести в коробку провода от питания, перекидных конструкций и электроосветительных приборов
• Соединить их так, как описано выше

При таком соединении четыре контакта (две пары) с обоих точек соединяются между собой. Для включения освещения фаза идет к осветительному прибору с общего узла электровыключателя 2.

Для примера предлагаем вам посмотреть видео, в котором представлена схема подключения проходных выключателей с двух мест:

Подключение проходного выключателя на 3 точки

Так же можно реализовать схему подключения проходного выключателя и для трех разных точек, которые можно реализовать не только в коридоре, но и у себя дома. Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Таким образом, можно будет включать, и отключать свет из разных мест.

Для этого нужно будет два переключателя как у описанной выше схемы плюс еще один, но уже с двумя группами контактов. Если сравнивать с предыдущей схемой, то данный вариант подключения немного посложнее. В нее добавлен новый компонент – переключатель SA3, представляющий собой сдвоенный переключатель.

Все три переключателя переведены в положение включения света. Можно с легкостью проследить движение тока от источника до лампы. Теперь если какой либо из переключателей, допустим SA1, перевести в противоположное состояние, то эта цепь разорвется и свет погаснет. Если же теперь переключатели SA2 или SA3 перевести в противоположное положение, то лампа снова загорится. Подобная схема подключения проходных переключателей позволяет включать и выключать свет из трех мест, допустим в коридоре с тремя дверями.

В принципе данный проходной выключатель, возможно, подключить и с большим числом переключателей, но это существенно усложнит электрическую схему. Поскольку в этом случае при каждом добавлении нового переключателя, он должен иметь на одну пару контактов больше предыдущего, а так же с большим числом переключателей сильно усложняется монтаж и понимание алгоритма работы схемы.

Что же делать, если нужно допустим десять точек управления светом. Решить данную проблему можно при помощи электронного переключателя. Особенность его в том, что при помощи его можно подключить множество выключателей.

Пошаговый монтаж

Монтаж проходных выключателей возможен как при открытом, так и при скрытом типе проводки. Его можно выполнить собственными силами при соблюдении нескольких правил безопасности:

• Обесточьте квартиру перед началом работ.
• Внимательно проверяйте, где расположена фаза, а где ноль.
• Соединяйте провода аккуратной скруткой, обжимайте и изолируйте их.
• Жестко закрепляйте на поверхностях ответвительную коробку и электрофурнитуру.
• Определите мощность осветительного прибора и подбирайте трехжильный кабель соответствующего сечения, исходя из мощности потребления электроэнергии.

Схема включения проходного выключателя из двух мест:

За счет своей конструкции, дублирующие электровыключатели не имеют определенного положения «включено/выключено» своей клавиши. Два соединительных узла в данной конструкции находятся в положении «замкнуто/разомкнуто» в зависимости от положения электроконтактов другого выключателя. Следовательно, положение клавиши при выключенном свете всякий раз будет разным.

К этой особенности использования можно очень быстро привыкнуть и пользоваться проходными переключателями без помех.

Альтернатива

Альтернативой проходным дублирующим переключателям могут стать бистабильные реле или светодиодные электросветильники, оборудованные датчиками движения и освещенности.

Бистабильные реле выгоднее устанавливать, если требуется управлять освещением не двумя, а четырьмя и более электровыключателями. Светильники же с датчиками движения не настолько практичны, нежели проходной выключатель. Скорость перемещения, количество остановок и другие факторы будут влиять на постоянные включения/выключения электроосвещения, что крайне неудобно.

Удобство использования в быту проходных электровыключателей сделало вышеописанную схему управления лампами освещения очень популярной. В настоящее время сложно представить себе жилое или производственное строение, где не применяются перекидные коммутирующие конструкции.

Заметная экономия электроэнергии приводит к повсеместной установке подобных приборов.

Сделать в своем жилище такой тип управления электроосветительными приборами совсем несложно, если следовать рекомендациям, данным в нашей статье и соблюдать технику безопасности.

В заключение предлагаем вам посмотреть ещё одно познавательное и интересное видео о схеме подключения и установке проходных выключателей из 2 мест:

Прошли те времена, когда схему подключения электроприборов, в том числе светильников, «подгоняли» под имеющиеся коммутирующие устройства, заботясь об оптимальном расположении последних. В настоящее время различных по функциональности и техническим возможностям выключателей, переключателей и так далее такое разнообразие, что можно смело делать разводку электропроводки таким образом, чтобы включение и отключение используемых электроприборов было максимально удобно их пользователю. Частный случай – управление освещением с двух мест (точек), то есть парой выключателей.

Как правильно сделать разводку проходных выключателей

Проходные выключатели позволяют управлять одной моделью светотехнического оборудования (лампой, люстрой, торшером) из нескольких помещений, причем, делать это можно одновременно. Важно знать о том, как подключить проходной выключатель, чтобы все светильники работали исправно. Для этого следует использовать соответствующие схемы.

Характеристики проходных выключателей

Проходные выключатели — незаменимый вариант в частных домах, в планировке которых предусмотрено несколько помещений, расположенных на разных этажах. Соответствующие схемы подключения можно выбирать для больших квартир, учреждений с планировкой коридорного типа. К преимуществам подобных вариантов можно отнести не только удобство, но и возможность сократить объемы потребляемой электроэнергии: свет горит только там, где это нужно. В остальных помещениях освещение не включается, соответственно, и энергия не расходуется.

Подключение проходных выключателей в распределительной коробке

Проходные выключатели отличаются от стандартных моделей следующими особенностями:

• В их конструкции предусмотрено три контакта, в отличие от типовых моделей, у которых контакта два
• Оборудование позволяет оперативно менять «фазу» на второй либо на третий контакт с первого.

Важно! Функции источника света, в условиях соответствующей схемы, могут выполнять люминисцентные, светодиодные, энергосберегающие и любые другие лампы. Примечательно, что схема может использоваться в рамках подключения нагрузки практически любого типа, управление которой осуществляется из разных участков помещения.

Распределитель группы проходных выключателей

Схема подключения: 2 места

Тем, кто интересуется вопросом, как подключить проходной выключатель схема подключения на 2 места будет особенно полезна. По сути, процесс практически не отличается от аналогичной схемы, работающей в отношении выключателя стандартного типа. Основные отличия заключаются в следующем:

• Общее число клемм контактного типа
• Количество проводов, которые необходимо подвести к оборудованию.

Важно: подключение проходного выключателя осуществляется по трем проводам и по такому же числу клемм. Потребуется провод с тремя жилами, который нужно будет аккуратно протянуть к выключателю по направлению от коробки распределения.

Схема управления группой проходных выключателей из двух элементов

В рамках данной схемы подключения задействуется коробка распределения, также используются проходные выключатели в количестве двух штук. В коробку, как уже отмечалось выше, следует провести провода, ведущие от люстры или любого другого светильника. От выключателя протягиваются провода с тремя жилами. Подключение проходного выключателя по схеме с двух мест подразумевает использование фазного провода. Рекомендуется придерживаться выполнения работ в следующей очередности:

• От коробки распаечного типа фазный провод протягивается к участку входа контактов на первом выключателе
• Контакты фиксируются на проводах, которые тянутся от других таких же контактов в конструкции второго по счету выключателя
• Входной контакт другого выключателя подсоединяется к проводу торшера, бра или другого светильника, установленного в помещении
• Оставшийся провод фиксируется на нуле, причем, делать это следует напрямую.

Важно! Сечение провода с тремя жилами следует выбирать, ориентируясь на мощность светотехнического оборудования. Если нужно подключить несколько участков управления светотехникой, то нужно будет приобрести выключатели перекрестного типа. Схема расключения проходного выключателя, в данном случае, не сработает, ведь используется несколько контактов, и в проводе должно быть соответствующее количество жил.

Управление из двух мест с двумя нагрузками

Схема подключения: 3 места

В данном случае, выбираются выключатели стандартного типа. Они устанавливаются на последнем и на первом участках управления. Тем, кто хочет знать, как подключить проходной выключатель схема такого типа должна быть понятной. Она несколько сложнее, чем схема подключения с трех мест, но разобраться в ее специфике можно. В соответствии с ней, перекрестные переключатели следует устанавливать на оставшихся участках, то есть, не на последнем и не на первом.

Схема подключения трех проходных выключателей

Число участков управления светильников может быть любым. Их число обуславливает сложность соединения в коробке распределения, ведь к ней подводится гораздо больше проводов. В данном случае, потребуется их правильная и упорядоченная маркировка. В противном случае, возникает риск того, что в проводах будет не разобраться.

Работы по монтажу проходного выключателя схема которого не отличается сложностью, выполняются в такой очередности:

• Два контакта на выходе, расположенные на участке первого выключателя, фиксируются на тех проводах, которые выводятся к паре на входе следующего по счету элемента перекрестного типа. Этот этап повторяется ровно до тех пор, пока не будет подсоединен последний по счету элемент
• Общий контакт последнего элемента подводится к тому проводу, который ведет к торшеру, лампе, бра
• Провод фазного типа присоединяется к контакту на входе в конструкции первого по счету выключателя
• Второй провод лампы, торшера или другого светотехнического оборудования фиксируется на нулевом участке коробки.

Важно! К каждому элементу проходного типа нужно подвести провод с тремя жилами. К перекрестным выключателям подводятся провода из четырех жил.

Важные моменты

Как расключить проходной выключатель, подключить его — ответы на эти вопросы даст теория, практика. Следует четко понимать, по какому принципу работают предложенные схемы. В рамках каждой из них задействованы одни и те же элементы:

• Выключатели проходного типа;
• Коробки;
• Провода, на определенных этапах заменяемые кабелями;
• Лампы.

Первая схема считается самой простой. По ней легко понять, как сделать проходной выключатель: нулевой провод ведет от источника электроэнергии к светотехническому оборудованию. Кроме того, он помещается в коробку. Фазный провод тоже туда помещается, но ведет через нее непосредственно к контакту. Все контакты имеют соединение друг с другом. Фаза идет с общего контакта. Вторая схема является несколько более сложной, однако она действительно удобна.

Простая схема подключения проходного выключателя

Установка выключателей осуществляется одновременно с установкой коробки, в которую проводятся кабели от всех источников электроэнергии. В коробке их соединяют, руководствуясь выбранной схемой. Важно помнить, что участок установки должен выбираться правильно, в соответствии с характеристиками кабелей, в том числе, с их длиной.
