Схема перекидного выключателя: нюансы выбора устройства + тонкости установки

нюансы выбора устройства + тонкости установки

Перекидной переключатель, или как его еще называют маршевый, сдвоенный, реверсивный, перекрестный, — это элемент электросети, который инвертирует (переводит в противоположное состояние) коммутацию подсоединенных к нему проводников.

Используется перекидной выключатель для управления группой или одним осветительным прибором из нескольких мест.

В этом материале мы подробно расскажем о принципах и особенностях работы таких выключателей, а также приведем самые распространенные способы их подключения.

Содержание статьи:

• Сфера применения перекидных устройств
• Разновидности перекидных выключателей и их маркировка
• Принцип работы и особенности перекидных выключателей
• Варианты способов подключения
  • Монтаж через распределительную коробку
  • Прямой способ подключения
• Характерные ошибки при подключении
• Освещение с перекрестным выключателем в сети TN-S
• Как наладить централизованное управление освещением?
• Выводы и полезное видео по теме

Сфера применения перекидных устройств

Перекидные выключатели применяются не так часто, но недооценивать их роль в организации освещения нельзя. Представьте ситуацию, когда в длинном коридоре или в начале лестничного марша установлен всего один выключатель и приходится проходить немалые расстояния в темноте, чтобы включить свет.

Монтаж на два направления вполне способен решить эту проблему, а перекидной (перекрестный) станет незаменимым:

• в трехуровневой квартире — устанавливают около площадки второго этажа;
• в большом коридоре или холле — установленный возле каждой двери, он значительно облегчит передвижение в темное время суток;
• в спальне — можно установить один около двери и два возле места отдыха, и больше не придется вставать, чтобы выключить свет.

Использовать перекидной выключатель можно также для включения освещения на улице или в гараже, управляя светильником из дома, беседки, террасы и т. д.

Выходя ночью из комнаты в коридор, пользователь может включить свет сразу, а не передвигаться в темной комнате в поисках выключателя

Разновидности перекидных выключателей и их маркировка

Выбор перекидных выключателей приходится делать, основываясь на скромном перечне отличительных характеристик. Выпускаются они многими известными фирмами, в том числе такими, как Legrand, ABB, Schneider.

Рычажное электрооборудование считается более надежными и поэтому его часто используют на производствах, в местах общественного пользования

Перекидные выключатели классифицируют:

1. По способу включения их делят на поворотные, клавишные и рычажные типы;

2. По способу установки — на устройства для внутреннего и внешнего монтажа.

Двухклавишных перекидных выключателей перекрестного типа как таковых в продаже не найдешь. Но можно воспользоваться устройством серии Ultra от известного поставщика электрооборудования Schneider Electric, взяв два одноклавишных перекрестных блока модульного типа и установив их в один корпус. Если и этих моделей нет в наличии, монтируют рядом два одноклавишных переключателя.

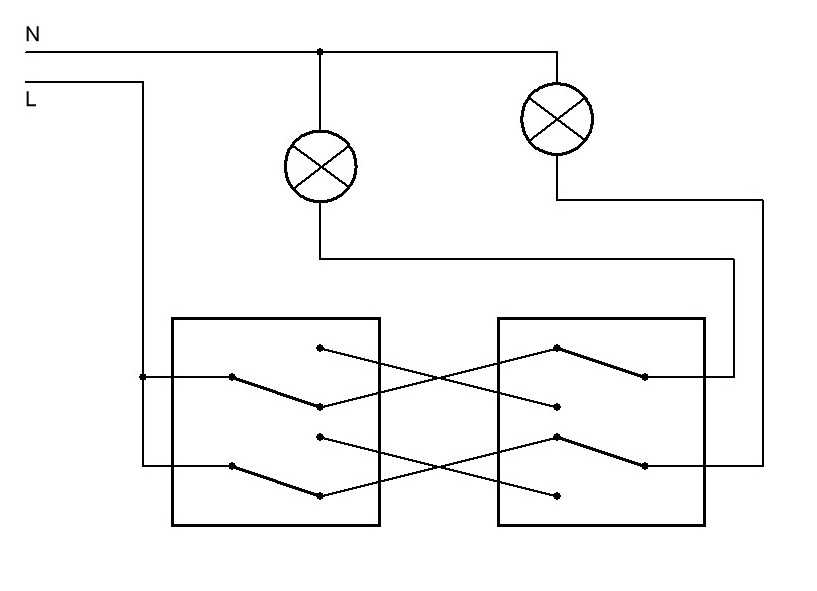

Для управления двумя или тремя группами осветительных приборов используют двух или трехклавишные проходные переключатели, а перекрестные, в большинстве случаев, для каждой из групп светильников устанавливают отдельно

При выборе любого электротехнического устройства необходимо ориентироваться на его класс защищенности от внешних факторов — IP.

В большинстве случаев, в устройствах этого типа, IP довольно высокий и превышает значение 40, что допускает возможность использования во помещениях с традиционной повышенной влажностью, а также расположение на улице под козырьком.

В поворотных перекидных выключателях контакты замыкаются с помощью специального поворотного механизма. Стоят они немного дороже клавишных, но считаются более надежными

Чтобы правильно провести подключение электрооборудования, важно разобраться в обозначениях и схемах, нанесенных производителем на тыльной стороне.

Так на схеме обозначается переключатель перекрестного типа. Такая же схема наносится на устройство, стрелки показывают расположение входных и выходных контактов

Если в обычном выключателе маркировку буквой L применяют для обозначения входящей фазной клеммы, а L1, L2, L3 для выходящих, то в случае со спаренным переключателем могут использовать цифры 1, 2, 3, 4, а входящие и выходящие клеммы обозначают стрелками.

На лицевой стороне выключателя производители также иногда ставят маркировку — для проходного это две стрелки в виде треугольника, для перекидного — решетка

Далее мы рассмотрим особенности установки и варианты возможных схем подключения на примере бытового перекидного выключателя перекрестного типа в комплекте с переходными включателями.

Принцип работы и особенности перекидных выключателей

Для понимания принципа работы перекидного переключателя перекрестного типа необходимо изучить схему управления точками освещения из 3—5 точек.

Но так как всегда устанавливается между проходными и никогда не используется сам по себе, сначала нужно понять, как работает схема активизации и отключения освещения с обычными и проходными выключателями.

Схемы управления осветительными приборами из трех точек отличаются от схемы на два направления только наличием перекрестного выключателя

Итак, в функции обычного выключателя входит размыкание и замыкание цепи — при нажатии верхней половины клавиши свет включается, нижней — выключается. А вот состояние освещения в схеме с двумя проходными устройствами совершенно не зависит от положения клавиш одного из них.

Нажатие на клавишу лишь переключает соединение с одной цепи на другую. Чтобы цепь сомкнулась, необходимо, чтобы оба устройства замкнули контакт с одним из проводников, проложенных между ними.

Проходной выключатель называют еще переключателем на два направления. Схема наглядно демонстрирует, что пользователь, воспользовавшись любым из них, сможет и включить и выключить свет

Механизм разных типов устройств отличается количеством клемм:

• в обычном их две;
• в переходном их три;
• в перекрестном — четыре клеммы.

Чем сложнее устройство, тем оно требует более качественного изготовления. Поэтому конструкцию перекидных переключателей, которые имеют большое количество клемм, отличает высокая прочность, износостойкость, устойчивость к коррозии.

Большинство моделей имеют высокий уровень защиты (IP) от негативных внешних факторов — пыли, влаги.

Если проходные переключатели используются всегда только в паре, то количество перекидных может быть любым — хоть один, хоть десять

Так же как и проходные, перекрестные выключатели переключают соединения с одного проводника на другой. Но их отличие заключается в том, что входных контактов уже два, а не один, и их переключением также нужно руководить. Принцип работы устройства основан на парном переключении контактов.

Варианты способов подключения

Так же как проходные выключатели не могут использоваться по отдельности, а подключаются только в паре, так перекидные выключатели используются только с двумя проходными. При этом перекрестных переключателей может быть использовано и до 10 штук, и они всегда будут находиться между проходными.

На схеме фазный проводник обозначен красным цветом, нулевой — голубым. А 1 — базовая схема подключения; А 2 — еще один вариант принципиальной схемы подключения; В1 — способ разводки, при котором подключение каждого элемента цепи осуществляется через распределительную коробку; В 2 — способ подключения с использованием старой маленькой распределительной коробки и подрозетника из-под демонтированного обычного выключателя

Вариантов схем, используемых для подключения, может быть много: монтаж осуществляют через распределительную коробку или мимо нее, подключают несколько групп освещения.

Усовершенствуют систему путем установки централизованного управления.

Устройство перекидного выключателя перекрестного типа всегда рассчитано на одну осветительную группу. В случае необходимости подключения двух групп светильников используют или два переключателя или составляют один из двух отдельных блоков

Монтаж через распределительную коробку

Это традиционный способ подключения, который имеет как недостатки, так и достоинства. К плюсам можно отнести возможность быстрого обнаружения поврежденных участков проводов в случае проблем в цепи.

Кроме того, этот способ предполагает традиционную прокладку проводов, что помогает при последующих ремонтных или монтажных работах определить, где проложены провода, и сохранить в целостности электросеть.

Схема подключения проходных и перекрестных выключателей в системе управления освещением из нескольких мест. L — фазный проводник; N — ноль

При монтаже электропроводки от распределительной коробки к проходным переключателям прокладываются трехжильные провода. От перекрестного переключателя к проходным ведут двухжильный провод.

Последовательность действий при подключении схемы, в которой провода проходят через разветвительную коробку, следующая:

• Двухжильный фазный провод от электрощита заводят в коробку. Нулевой проводник питающего кабеля сразу подсоединяют к нулевому проводнику светильника, а фазный подключают к общему проводнику первого проходного выключателя №1, к входной клемме 1 (см. рисунок выше).
• К выходным клеммам 3 и 4 подключают два остальных проводника трехжильного провода, которые в распаячной коробке будут подключены к двум проводникам перекидного выключателя №2.
• Устанавливают средний перекидной выключатель. Правильное подключение проводников перекрестного выключателя указано на схеме, нарисованной на самом устройстве.

Подсоединение второго проходного выключателя проводят тем же образом, что и первого, но общий проводник выводят через распределительную коробку на светильник.

Прокладка электросети для организации освещения с использованием распределительных коробок хороша тем, что в случае неисправности легче определить поврежденный участок электропровода

Если соединение в распаечной коробке осуществлялось методом скрутки, все оголенные участки тщательно изолируют, чтобы не допустить короткого замыкания.

Делают это с применением изоленты или термоусадочной трубки, которая может служить маркировкой для проводников.

Рекомендуем также прочесть другой наш материал, где мы подробно рассказали о монтаже распаячной коробки. Подробнее — читайте .

Профессиональное подключение видно сразу — все провода уложены в распределительной коробке компактно и аккуратно

Прямой способ подключения

Соединения являются слабым звеном любой электрической сети — именно здесь происходит окисление. Независимо от того, будут это боковые зажимы или пружинные , они перегорают первыми, сам провод остается целым, так как его защищает от перегорания автомат.

Чтобы минимизировать количество соединений, осуществляют подключение без распределительной коробки.

К такому способу подключения приходят еще и потому, что не всегда пользователи хотят видеть несколько распределительных коробок у себя на стене — это дополнительные элементы, которые приходится скрывать от глаз

Как происходит монтаж электрической системы без распаячной коробки:

1. От электрощита протягивают кабель с двумя проводниками — фазным, нолем. Последний ведут напрямую к светильнику.
2. Фазу подключают к входной клемме проходного переключателя. От двух выходных клемм ведут два фазных провода к перекрестному.
3. От выходных контактов реверсивного переключателя прокладывают два фазных проводника и соединяют со вторым проходным.
4. Общий проводник от второго проходного переключающего устройства ведут на лампу и замыкают электросеть.

Все провода во время электромонтажных работ необходимо обязательно промаркировать. Иначе в следующий раз, при проведении электроустановочных работ трудно будет идентифицировать их характер.

Все проводники, которые соединяются между собой в подрозетнике, достаточно трудно будет там уместить. Поэтому используют более плоские и компактные клеммы. Решить проблему размещения можно также с помощью использования больших подрозетников — с глубиной 60 мм

Скрыть распределительные коробки можно и другими способами. Например, с помощью монтажа коробки за натяжным потолком.

Такой вариант не назовешь беспроигрышным, так как в сложных случаях поломок обнаружение неисправности может не ограничиться одной коробкой, и тогда придется снимать потолки не в одном помещении.

Проводят также установку распределительных коробок за подвесным потолком. В этом случае всех их сосредотачивают в одном месте, а доступ обеспечивают устройством ревизионного люка

Проверяют правильность подключения так: при каждом нажатии на клавишу любого выключателя, в том числе перекрестного, состояние освещение должно изменяться — свет выключаться и включаться. Проблемы могут возникнуть, если допущены ошибки при подключении — неправильно собрана схема, перепутаны контакты.

Устранить причину неправильной работы перекидного выключателя можно только тщательной проверкой подключения непосредственно на месте монтажа.

Характерные ошибки при подключении

Игнорирование маркировки и схем, нанесенных на выключатели, приводят к ошибкам при подключении, к неправильной работе схемы. Самая частая проблема, которая возникает, особенно при установке проходных выключателей, — пользователь неверно определяет расположение входящего контакта.

На разных устройствах он может быть расположен по-разному, поэтому маркировку необходимо читать обязательно. Все тонкости выбора проходных выключателей рассмотрены в .

Если не удалось определить точное расположение входящей клеммы, то устройство прозванивают мультиметром или индикаторной отверткой

При подключении перекидных перекрестных выключателей проблемы возникают, если парные провода от проходных устройств подсоединяют к клеммам, расположенным не на той стороне.

Чаще всего устройство предполагает перекрестное подключение.

Перед подключением нужно всегда проверять схему. Входные и выходные контакты перекидного выключателя могут располагаться по-разному

Освещение с перекрестным выключателем в сети TN-S

Подключение перекрестного выключателя в электросети TN-S, для которой характерно разделение рабочего (N) и защитного (PE) ноля, имеет некоторые нюансы. В отличие от старой, не совсем безопасной системы TN-C, в электросети, проведенной по новым стандартам, используются 3 жилы, при подаче однофазного напряжения, и 5 при трехфазном.

Провод, который выполняет функцию ноля (N, маркируют синим цветом), выходит из электрощита, проходит через ответвительную коробку и подключается к нолю светильника. Провод заземления (PE, обозначают желто-зеленым цветом) подсоединяется к проводу заземления осветительного прибора.

Прокладка электросетей по системе TN-S значительно повышает расходы на материалы, но уменьшает риски, связанные с эксплуатацией электротехнического оборудования

Как наладить централизованное управление освещением?

Сеть управления из нескольких мест имеет существенный недостаток — все переключатели, задействованные в ней, не имеют фиксированного положения. Потому невозможно определить включен или нет свет в комнате, если электричества нет. Установка обычного выключателя перед первым проходным устраняет эту проблему.

К уже известной схеме подключения перекидных и проходных выключателей добавляют еще один элемент — обычный одноклавишный. Размещают его в той же комнате или отводят к входной двери. Во включенном состоянии он позволит работать системе в обычном режиме. В выключенном состоянии полностью обесточит цепь и независимо от положения переключателей свет гореть не будет.

Еще лучше усовершенствовать централизованное управление можно с помощью импульсного реле. Оно обладает большим функционалом и позволяет управлять отдельной группой электрооборудования или освещением во всем доме.

Выводы и полезное видео по теме

Принцип действия перекидного выключателя:

Как работает перекидной выключатель:

Подключение в электросети TN-S (с заземлением, PE):

Монтаж перекидного выключателя — задача не такая сложная, как кажется на первый взгляд. Для упрощения понимания принципа и закономерностей подключения можно разобраться в действии обычного одноклавишного устройства, перейти к изучению работы переходного выключателя, и тогда принципиальная схема управления с помощью перекрестного переключателя покажется довольно простым делом. Главное, при самостоятельном монтаже, выполнять требования по технике безопасности.

Если у вас есть опыт самостоятельного монтажа перекидного выключателя, пожалуйста, поделитесь им с нашими читателями. Расскажите, на какие моменты нужно обязательно обратить внимание. Оставляйте свои комментарии, задавайте вопросы в блоке под статьей.

Схема проходного выключателя, установка. – Заметки строителя

Проходной выключатель чаще всего устанавливается в больших помещениях (например, длинные коридоры, холлы, загородные дома, комнаты большого размера).

Данные выключатели могут быть использованы в офисах, на предприятиях, в квартирах. Выделяют два вида проходных выключателей: концевые и промежуточные.

[dropshadowbox align=»none» effect=»lifted-both» width=»100%» height=»» background_color=»#f5e2c6″ border_width=»1″ border_color=»#dddddd» ]В квартирах устанавливают, как правило, концевые выключатели, на предприятиях, в офисах – промежуточные.[/dropshadowbox]

Схема установки концевого выключателя.

Два концевых проходных выключателя монтируются по схеме таким образом, что один расположен в начале помещения, а другой – в конце. При этом они оба соединяются со светильником. Соответственно пользоваться можно тем выключателем, который находится поблизости.

[dropshadowbox align=»none» effect=»lifted-both» width=»100%» height=»» background_color=»#f5e2c6″ border_width=»1″ border_color=»#dddddd» ]Конечно, это очень удобно: например, вошёл в квартиру, включил в коридоре свет, прошёл в спальню и выключить свет можно с помощью выключателя, который расположен на стене, рядом со спальней. Удобно использование проходных выключателей в коттеджах: на первом этаже включил свет, а на втором – выключил.  [/dropshadowbox]

Схема подключения промежуточных выключателей.

Промежуточных выключателей обычно устанавливается более двух, как правило, в помещениях очень большого размера, например, в торговых комплексах или в коттеджах, высотой более двух этажей. Это так называемые промежуточные перекрёстные выключатели.

• Каких-либо внешних отличий проходной выключатель не имеет, по сравнению с обычным.

Однако схему устройства он имеет совсем другую. Главным его отличием является большее количество контактов.

Одно клавишные выключатели имеют три контакта, двух клавишные – шесть. Суть работы заключается в том, что при нажатии на клавишу первого выключателя электрическая цепь остается единой (не разрывается) и переносится на второй выключатель. В итоге образуется другая электрическая цепь. В результате включать и выключать свет можно любым из двух выключателей.

• Одно клавишные проходные выключатели регулируют работу одной люстры, двух клавишные – нескольких.

Проходные выключатели, как и обычные, могут быть разного цвета, формы, от недорогих до изысканных. Изготавливаются они обычно из пластика, который хорошо моется и долго сохраняет хороший внешний вид. Для исключения короткого замыкания основание проходного выключателя может быть выполнено из огнестойкой керамики.

Подводя итог вышесказанному, можно отметить удобство установки проходных выключателей, как в жилых, так и в нежилых помещениях.

Видео схема подключения проходного выключателя.

RS Компоненты | Промышленные, электронные продукты и решения

• Поддержка
• Откройте для себя
• для вдохновения
• Найдите местное отделение

Разделы нашей продукции:

• Аккумуляторы и зарядные устройства
• Соединители
• Дисплеи и оптоэлектроника
• Контроль электростатического разряда, чистые помещения и прототипирование печатных плат
• Пассивные компоненты
• Блоки питания и трансформаторы
• Raspberry Pi, Arduino и средства разработки
• Полупроводники

• Механизм автоматизации и управления
• Кабели и провода
• Корпуса и серверные стойки
• Предохранители и автоматические выключатели
• HVAC, вентиляторы и управление температурным режимом
• Освещение
• Реле и формирование сигналов
• Переключатели

• Доступ, хранение и обработка материалов
• Клеи, герметики и ленты
• Подшипники и уплотнения
• Инженерные материалы и промышленное оборудование
• Застежки и крепления
• Ручной инструмент
• Механическая передача энергии
• Сантехника и трубопровод
• Пневматика и гидравлика
• Электроинструменты, Пайка и сварка

• Компьютеры и периферия
• Уборка и техническое обслуживание помещений
• Офисные принадлежности
• Средства индивидуальной защиты и рабочая одежда
• Безопасность и скобяные изделия
• Безопасность сайта
• Испытания и измерения

Как подключить тумблер?

Часто вы можете найти тумблеры в транспортных средствах. Они позволяют водителям быстро получить доступ к фарам, световым индикаторам и другим элементам управления. Однако что делать, если нам нужно переключить на тумблеры целую цепь? Зная проводку тумблера, это совсем не составит труда.

Содержание

Некоторые другие названия тумблеров включают тумблеры питания и джойстики. Это универсальные гаджеты; таким образом, вы можете использовать их практически с любым электрическим приложением.

Тумблеры незаменимы в цепях, к которым подключено несколько устройств. Это помогает чередовать текущий путь между различными нагрузками вручную или автоматически.

Обеспечивают двухпозиционное управление, отключая и восстанавливая поток электричества в электрических цепях. Вы можете настроить его, отсоединив контактную поверхность от терминала или соединив их снова.

Цепь замкнута и начинает работать, как только вы вступаете в контакт, позволяя электричеству течь и питать прикрепленный предмет. Затем устройство выключается, так как цепь размыкается, прерывая поток тока, когда соединение снова отталкивается.

Надпись: Металлический тумблер

Переключатели мгновенного действия представляют собой подпружиненные переключатели, которые после отпускания отбрасывают тумблер обратно. У большинства тумблеров есть короткий вариант, обозначенный скобками, например. (вкл)-выкл-(вкл).

Кроме того, тумблеры мгновенного действия обычно рассчитаны на 12 В или 15 А.

Структура тумблера имеет важное значение, хотя вы можете получить его в различных формах и настройках.

«Переключатель» в тумблере — это подвижный шарнир, ручка или рычажный механизм, который позволяет кнопке включаться и выключаться. Защелка гарантирует, что он останется на месте после того, как вы переместите его, поэтому вы можете установить его там, где он вам нужен, и забыть о нем. Итак, когда вы дергаете тумблер, якорь (часть, проводящая электрический сигнал), прикрепленная к нему, движется. Он замыкает или размыкает электрический контакт цепи и, таким образом, активирует или деактивирует цепь.

Несмотря на то, что временные выключатели имеют соответствующую пружину, которая возвращает привод в исходное положение, если ее отпустить, кнопка обычно остается на месте, если ее снова не нажать вручную.

Тумблеры доступны в различных исполнениях для использования в различных условиях.

С помощью выключателя «вкл-вкл» вы можете активировать два устройства одновременно. Вы также можете знать это как переключатели переключения. Этот переключатель «вкл-вкл» сочетает в себе подпружиненную систему со стандартным положением щелчка, которое возвращается в исходное положение, если его не удерживать на месте.

Одной из основных конструкций является простой двоичный переключатель включения/выключения для источника питания. Таким образом, когда вы перемещаете его из одного положения в другое, тумблеры включения / выключения обычно издают слышимый щелчок. Некоторые люди называют их «положительными» типами включения-выключения.

Тумблер «вкл-выкл-вкл» представляет собой разновидность конструкции «вкл-вкл». Он имеет третье нейтральное положение посередине, которое является исходным положением кнопки по умолчанию. Таким образом, после отключения классы включения и выключения вернутся в положение выключения.

Однополюсные и двухполюсные имеют аббревиатуры SP и DP, а однополюсные и двухполюсные — ST и DT.

Термин «полюс» описывает, сколько энергосистем может контролировать коммутатор. В то время как переключатели SP ограничены только одним, переключатель DP может управлять двумя отдельными цепями, действуя как два переключателя, соединенных механически. Однако не следует путать «полюс» с «терминалом». Например, переключатель DPST имеет четыре клеммы. Это DP или двухполюсный, а не 4-контактный переключатель.

Переключатель ST может замкнуть цепь только в одной точке, называемой положением привода «бросок». Здесь другая точка ручки — это другое положение ручки ВЫКЛ. Более того, переключатель DT может замыкать цепь в режимах Up и Down (схема On-On). Помимо этого, также может присутствовать центральная позиция, которая может открывать курс (частые включения-выключения-включения).

Обычно вы найдете переключатели, которые являются однополюсными/однопозиционными и двухполюсными/двухпозиционными. Однако на рынке доступны тройные и четверные комбинации, которые можно использовать в сложных схемах. Их частые обозначения: 3PST (3-полюсный однонаправленный), 3PDT, 4PDT и т. д.

Вот некоторые электрические соединения, которые отличают различные модели тумблеров.

Подпись: различные версии тумблеров

Источник: -elettrico

Вот несколько типовых схем проводки тумблеров

Тумблер SPST имеет только два соединения. Вход идет на терминал 1, а выход выходит с другого конца.

Тумблеры SPST включают и выключают вещи. Когда они разомкнуты, они размыкают цепь, поэтому электричество не может попасть на нагрузку. Следовательно, электричество может течь и проходить через сумку, когда вы замыкаете выключатель.

Ниже приведен пример работы переключателя SPST:

Подпись: Схема подключения переключателя SPST

Источник: http://www.learningaboutelectronics.com/

Как видите, эта схема представляет собой просто переключатель ВКЛ/ВЫКЛ, который включает и выключает двигатель постоянного тока.

На тумблере SPDT имеется 3 соединения. Также к клеммам 1 и 3 можно подключить любую нагрузку для питания устройства. Клемма 2 — это та, которая получает питание, необходимое для питания нагрузок на клеммах 1 и 3. Таким образом, переключатель SPDT может активировать любую из двух цепей. Кроме того, он может изменять ток между двумя цепями, чтобы вы могли питать разные устройства, просто щелкнув выключателем.

Подпись: Схема проводки Toggle SPDT

Источник: http://www.learningaboutelectronics.com/

. клемма 2. Клемма 2 — это переключатель, который позволяет нам переключаться между клеммами 1 и 3. Затем к клемме 1 подключается вентилятор, поэтому, когда мы перемещаем переключатель влево, вентилятор постоянного тока работает, а двигатель постоянного тока — нет. . С другой стороны, когда мы перемещаем переключатель вправо (клемма 3), двигатель постоянного тока работает, а вентилятор нет. Следовательно, с помощью такого переключателя SPDT мы можем управлять двумя разными компонентами или устройствами, поскольку двухпозиционный переключатель дает вам два варианта.

На тумблере DPDT имеется шесть клемм. Тумблер представлен клеммами 3 и 4. Клеммы 1 и 5, а также 2 и 6 получают питание от этих клемм. Переключение между клеммами 1 и 5 возможно с помощью клеммы 3. Тумблер может выбирать между питанием вентилятора или двигателя, если вентилятор подключен к клемме 1, а двигатель подключен к клемме 5.

Клемма 4 работает так же, как 3 , 2 и 6 и приводит их в действие. Клемма 2 подключается к обогревателю, а клемма 6 – к вентилятору; вы можете переключать переключатель 4 между ними. Два входных переключателя на переключателе DPDT могут быть подключены к любой клемме. В результате две кнопки могут управлять четырьмя различными цепями или устройствами.

Ниже приведен пример схемы переключателя DPDT:

Подпись: Иллюстрация схемы DPDT Switch

SURCED: HTTTPANTPANTYARNING./WWONICS.

На схеме выше видно, что мы можем переключаться между четырьмя отдельными цепями, используя только два переключателя. Следовательно, вы активируете лампу и зуммер, щелкая переключателем в одну сторону, и активируете светодиод и динамик в другую сторону.
