Те, кто на постоянной основе работает с электрикой, знают, что трехфазные двигатели являются более удобными, чем однофазные на 220 Вт. Если в обычном гараже при этом есть питающий кабель на 3 фазы, то разумней  выгодней всего поставить станок на 380 Вт.

Особенности двигателя

Перед тем, как подключить трехфазный двигатель, стоит разобраться с его конструктивными особенностями. В основе устройства две крупные детали: подвижный ротор и статический статор.

У второй части есть выемка, куда ложится обмотка. При ее расположении продумывают все моменты, чтобы она не мешала остальным деталям. Угловое расстояние при этом оставляют примерно в 120 градусов. Благодаря обмотке появляется две пары полюсов. От их количества меняется частота вращения ротора, а также его мощность и КПД.

Когда происходит подключение трехфазного двигателя, по обмоткам идет ток. За счет этого появляется магнитное поле, которое контактирует с обмоткой и приводит элемент в действие. За счет этих процессов появляется усилие, оно запускает подвижную часть, влияя на нее через разные промежутки времени.

Если схема подключения электродвигателя предполагает наличие только одной фазы и при этом не проводится дополнительная подготовка, то ток пройдет через одну обмотку. Силы воздействия окажется недостаточно для смещения ротора и поддерживания оборотов. По этой причине используют разные виды конденсаторов, которые поддерживают 3х-фазный двигатель на стабильной динамике.

Определение схемы

Если не разобраться с тем, как соединяются между собой фазы обмоток, то включить устройство не удастся. В электродвигателях на 3 фазы соединение происходит в треугольник или звезду, иногда эти методы комбинируют между собой.

Все основные параметры устройства указаны на шильде, поэтому по ней чаще всего определяют возможности мотора. Помимо технических параметров там есть номинал рабочего напряжения. Среди обозначений есть параметры подключения двигателя на 220/380 В. Многое здесь зависит от производителя, иногда указывают обозначения сразу для треугольника и звезды, это предпочтительный вариант.

Шильд есть не на всех двигателях, иногда подключение электродвигателя на 380 В невозможно только потому, что информация с таблички стерлась. В этом случае схему узнают после открытия блока. Когда под крышкой находятся 6 выводов с клеммными соединениями, тип обмотки определить проще всего. Модели с тремя выводами и внутренним способом подключения доставляют больше проблем. Тут для получения информации придется полностью разобрать мотор.

Как подключить электродвигатель с 380 на 220 В?

Схема подключения трехфазного двигателя зависит от конструкции устройства, требуемых характеристик, имеющихся нагрузок. Обычно для этого используют конденсаторы, но определить их количество удается не всем, поэтому мы перечислим несколько доступных вариантов.

Конденсаторы

Для запуска устройства потребуется пусковой и рабочий конденсатор. Первый используется редко, поскольку за счет емкости увеличивается напряжение в обмотке и создается большое усилие.

На рисунке показано, что создается однофазное напряжение, которое концентрируется между несколькими конечными элементами. Двигатель соединяется с двумя обмотками, а третья проходит через переключатели, которые воздействуют на конденсаторы.

Включение двигателя с 380 на 220 В происходит в несколько этапов:

  1. После запуска устройства контакты SA1 и SA2 двигаются, поэтому по обмотке проходит ток.
  2. Если отпустить кнопку пуска, то другой контакт замкнется. Фаза сместится на конденсатор С1. Первый контакт разомкнется и С2 перестанет работать.
  3. Характеристики вернутся к номинальным значениям и двигатель заработает в обычном темпе.

В этом случае ротор вращается только в одну сторону, если используется сеть на 220 В. Для реверсивных движений придется поработать над точками подключения или выбрать другой метод.

Пускатель

При создании высокой пусковой и рабочей нагрузки лучше использовать контактор. Он защитит двигатель на 380 В от поломки и при этом зафиксирует требуемые показатели.

Включение происходит после нажатия пусковой кнопки. Она замыкает цепь и напряжение идет на основной конденсатор. Когда ток идет по катушке, то контакты К 1.1 и К 1.2 замыкаются. Первая пара используется для отключения электролинии, а вторая влияет на пусковую кнопку. После этого она отключается и цепь размыкается.

Реверс

В некоторых ситуациях используется не только прямое, но и обратное вращение двигателя, чтобы при подключении сохранялась последовательность смены напряжения. Некоторые вручную влияют на деталь, но это подходит только для единичных случаев. Когда менять направление требуется по несколько раз в час, проще всего предусмотреть автоматический реверс.

Для этого используется коммутатор с несколькими контактами, которые имеют обратную логику. Схему подбирают в зависимости от технических особенностей устройства. Некоторые используют для этого поворотный переключатель или тумблер, который ставят на место пусковой кнопки.

Схема остается такой же, как при включении конденсаторов. Разница заключается только в наличии двух положений у переключателя (SA). В дном из них напряжение передается с фазы на конденсатор, а во втором оно переходит от проводника. При использовании тумблера происходит чередование обмоток, за счет этого быстро появляется противоположное направление.

Без конденсаторов

Некоторые предпочитают подключать двигатель без каких-либо емкостных элементов. Для этого просто разводят полупроводниковые ключи транзистором, чтобы мощность оставалась стабильной.

После этого напряжение подключается к двум точкам мотора. Затем напряжение идет на третью точку и переходит на времязадающую цепочку. Интервал сдвига регулирует магазин сопротивления обычным бегунком, затем конденсатор пропускает сигнал на симистор. Если работа проходит на высоких оборотах, то используется два симистора и несколько времязадающих элементов.

Независимо от выбранного метода пусковая кнопка иногда перестает работать. Проблемы с ней возникают в 70% случаев, но для их решения достаточно почистить контакты, поскольку они подгорают при появлении высокого напряжения.

Adblock
detector

Подключение трехфазного двигателя к трехфазной сети: существующие схемы

Автор Aluarius На чтение 5 мин. Просмотров 19.9k. Опубликовано

Всем электрикам известно, что трехфазные электродвигатели работают эффективнее, чем однофазные на 220 вольт. Поэтому если в вашем гараже проведена подводка питающего кабеля на три фазы, то оптимальный вариант – установить любой станок с мотором на 380 вольт.

Содержание

При этом нет необходимости добавлять в схему подключения какие-то пусковые устройства, потому что магнитное поле будет образовываться в обмотках статора сразу же после пуска двигателя. Давайте рассмотрим один вопрос, который сегодня встречается часто на форумах электриков. Вопрос звучит так: как правильно провести подключение трехфазного электродвигателя к трехфазной сети?

Схемы подключения

Начнем с того, что рассмотрим конструкцию трехфазного электродвигателя.

Нас здесь будут интересовать три обмотки, которые и создают магнитное поле, вращающее ротор мотора. То есть, именно так и происходит преобразование электрической энергии в механическую.

Существует две схемы подключения:

  • Звезда.
  • Треугольник.

Сразу же оговоримся, что подключение звездой делает пуск агрегата более плавным. Но при этом мощность электродвигателя будет ниже номинальной практически на 30%. В этом плане подключение треугольником выигрывает. Мощность подключенный таким образом мотор не теряет.

Но тут есть один нюанс, который касается токовой нагрузке. Эта величина резко возрастает при пуске, что негативно влияет на обмотку. Высокая сила тока в медном проводе повышает тепловую энергию, которая влияет на изоляцию провода. Это может привести к пробивке изоляции и выходу из строя самого электродвигателя.

Хотелось бы обратить ваше внимание на тот факт, что большое количество европейского оборудования, завезенного на просторы России, укомплектовано европейскими электрическими двигателями, которые работают под напряжением 400/690 вольт.

Кстати, снизу фото шильдика такого мотора.

Так вот эти трехфазные электродвигатели надо подключать к отечественной сети 380В только по схеме треугольник. Если подключить европейский мотор звездой, то под нагрузкой он сразу же сгорит.

Отечественные же трехфазные электродвигатели к трехфазной сети подключаются по схеме звезда. Иногда подключение производят треугольником, это делается для того, чтобы выжать из мотора максимальную мощность, необходимую для некоторых видов технологического оборудования.

Производители сегодня предлагают трехфазные электродвигатели, в коробке подключения которых сделаны выводы концов обмоток в количестве трех или шести штук. Если концов три, то это значит, что на заводе внутри мотора уже сделана схема подключения звезда.

Если концов шесть, то трехфазный двигатель можно подключать к трехфазной сети и звездой, и треугольником. При  использовании схемы звезда необходимо три конца начала обмоток соединить в одной скрутке. Три остальных (противоположных) подключить к фазам питающей трехфазной сети 380 вольт.

При использовании схемы треугольник нужно все концы соединить между собой по порядку, то есть последовательно. Фазы подключаются к трем точкам соединения концов обмоток между собой. Внизу фото, где показаны два вида подключения трехфазного двигателя.


Схема звезда-треугольник

Такая схема подключения к трехфазной сети используется достаточно редко. Но она существует, поэтому есть смысл сказать о ней несколько слов. Для чего она используется? Весь смысл такого соединения основан на позиции, что при пуске электродвигателя используется схема звезда, то есть плавный пуск, а для основной работы используется треугольник, то есть выжимается максимум мощности агрегата.

Правда, такая схема достаточно сложная. При этом обязательно устанавливаются в соединение обмоток три магнитных пускателя. Первый соединяется с питающей сетью с одной стороны, а с другой стороны к нему подсоединяются концы обмоток. Ко второму и третьему подключаются противоположные концы обмоток. Ко второму пускателю производится подсоединение треугольником, к третьему звездой.

Внимание! Одновременно включать второй и третий пускатели нельзя. Произойдет короткое замыкание между подключенными к ним фазами, что приведет к сбрасыванию автомата. Поэтому между ними устанавливается блокировка. По сути, все будет происходить так – при включении одного, размыкаются контакты у другого.

Принцип работы таков: при включении первого пускателя временное реле включает и пускатель номер три, то есть, подключенного по схеме звезда. Происходит плавный пуск электродвигателя. Реле времени задет определенный промежуток, в течение которого мотор перейдет в обычный режим работы. После чего пускатель номер три отключается, а включается второй элемент, переводя на схему треугольник.

Подключение электрического двигателя через магнитный пускатель

В принципе, схема подключения 3 фазного двигателя через магнитный пускатель практически точно такая же, как и через автомат. Просто в нее добавляется блок включения и выключения с кнопками «Пуск» и «Стоп».

Одна из фаз подключения к электродвигателю проходит через кнопку «Пуск» (она нормально замкнутая). То есть, при ее нажатии смыкаются контакты, и ток начинает поступать на электродвигатель. Но тут есть один момент. Если отпустить Пуск, то контакты разомкнуться, и ток поступать не будет по назначению.

Поэтому в магнитном пускателе есть еще один дополнительный контактный разъем, который называется контактом самоподхвата. По сути, это блокировочный элемент. Он необходим для того чтобы при отжатой кнопке «Пуск» цепь подачи электроэнергии на электродвигатель не прерывалась. То есть, разъединить ее можно было бы только кнопкой «Стоп».

Что можно дополнить к теме, как подключить трехфазный двигатель к трехфазной сети через пускатель? Обратите внимание вот на какой момент. Иногда после долгой эксплуатации схемы подключения трехфазного электродвигателя кнопка «пуск» перестает работать. Основная причина – подгорели контакты кнопки, ведь при пуске двигателя появляется пусковая нагрузка с большой силой тока. Решить эту проблему можно очень просто – почистить контакты.

Напряжение

– Трехфазное подключение двигателя, треугольник 230 В или звезда 400 В?

спросил

Изменено 3 месяца назад

Просмотрено 13 тысяч раз

\$\начало группы\$

У меня есть двигатель со следующими характеристиками:

  • звезда 400 В
  • треугольник 230 В

Двигатель, разумеется, трехфазный.

Как подключить двигатель по схеме треугольника, если линейное напряжение всего 400 В? Где взять линейку 230 В? Не повредю ли я двигатель при соединении треугольником? В этом случае дельта-конфигурация предназначена только для использования с частотно-регулируемым приводом?

  • напряжение
  • двигатель
  • трехфазный
  • треугольник
  • звезда

\$\конечная группа\$

1

\$\начало группы\$

Теперь вопрос, как подключить двигатель к соединению треугольником если у меня есть только 400В линейное напряжение?

Если у вас 400 В, используйте соединение звездой. Нет смысла использовать соединение треугольником, и двигатель будет потреблять слишком много тока и перегреваться, если подать 400 вольт на соединение, рассчитанное на 230 вольт.

Где я могу получить 230 В от линии к линии?

В мире есть места, где есть 230 В, 3 фазы, и это не такая уж редкость, но если у вас его нет, а есть 400 В, нет смысла его искать.

В этом случае дельта-конфигурация предназначена только для использования с VFD?

Конфигурация треугольника предназначена для людей с 3-фазным напряжением 230 В. Однако вы можете использовать его с частотно-регулируемым приводом, если хотите работать на частоте выше номинальной. Вероятно, вы могли бы увеличить частоту и напряжение на 25% выше номинальной, но подшипники двигателя и балансировка ротора, вероятно, не подходят для любой скорости выше этой.

\$\конечная группа\$

\$\начало группы\$

Теперь вопрос в том, как я могу подключить двигатель к соединению треугольником, если у меня есть только 400В линейное напряжение?

Соедините двигатель звездой и подключите его к линейному источнику питания 400 В.

Где я могу получить линейное напряжение 230 В?

Вы не можете.

Не повредит ли двигатель при соединении треугольником?

Да. Вы подали бы 400 В на обмотку, рассчитанную на 230 В.

В этом случае дельта-конфигурация предназначена только для использования с VFD?

№ Предназначен для линейного питания 230 В.

\$\конечная группа\$

1

\$\начало группы\$

Если двигатель предназначен для работы звездой от 3-фазного источника питания 380 В, то его нельзя подключать треугольником к тому же источнику питания.

Это похоже на подачу 380 вольт на обмотки 220 вольт, поэтому очевидно, что двигатель выйдет из строя.

Решение состоит в том, чтобы получить 3-фазный понижающий трансформатор , чтобы получить 220 3-фазного напряжения, и вам необходимо рассчитать номинальные значения кВА трансформатора в зависимости от нагрузки.

ИЛИ получите инвертор

, просто подключите к нему одну фазу 220 В (линия и нейтраль источника питания 380 В) и получите 3 фазы 220 В.

Надеюсь, ответ будет полезным и понятным

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Подключение трехфазного двигателя к однофазной и трехфазной сети

Из всех видов электроприводов наибольшее распространение получили асинхронные двигатели. Они неприхотливы в обслуживании, отсутствует щеточно-коллекторный узел. Если их не перегружать, не мочить и периодически обслуживать или менять подшипники, то он прослужит практически вечно. Но есть одна проблема — большинство асинхронных двигателей, которые можно купить на ближайшей барахолке, трехфазные, так как предназначены для использования на производстве. Несмотря на тенденцию перехода на трехфазное электроснабжение в нашей стране, подавляющее большинство домов по-прежнему с однофазным вводом. Поэтому давайте разберемся, как подключить трехфазный двигатель к однофазной и трехфазной сети.

  • Что такое звезда и треугольник в электродвигателе
  • Подключение к трехфазной сети
  • Подключение к однофазной сети

Что такое звезда и треугольник в электродвигателе

Для начала разберемся, какие бывают схемы соединения обмоток. Известно, что односкоростной трехфазный асинхронный электродвигатель имеет три обмотки. Подключаются двумя способами, по схемам:

  • звезда;
  • треугольник.

Такие способы подключения характерны для любого типа трехфазной нагрузки, а не только для электродвигателей. Вот как они выглядят на схеме:

Питающие провода подключаются к клеммной колодке, которая находится в специальной коробке. Его называют брно или борно. Он выводит провода от обмоток и крепится к клеммникам. Сама коробка снимается с корпуса двигателя, как и расположенные в ней клеммники.

В зависимости от конструкции двигателя брно может иметь 3 провода, а может и 6 проводов. Если проводов 3, то обмотки уже соединены по схеме звезда или треугольник и при необходимости их нельзя быстро переключать, для этого нужно вскрывать корпус, искать соединение, разъединять его и делать изгибы.

Если в Брно 6 проводов, что встречается чаще, то в зависимости от характеристик двигателя и напряжения сети (см. ниже) можно соединить обмотки так, как считаете нужным. Ниже вы видите брно и клеммники, которые в нем установлены. Для 3-х проводного варианта в клеммной колодке будет 3 контакта, а для 6-ти проводного – 6 контактов.

Начало и концы обмоток соединяются со шпильками не просто «абы как» или «как удобно», а в строго определенном порядке, чтобы можно было соединить треугольник и звезду одним комплектом перемычек. То есть начало первой обмотки над концом третьей, начало второй обмотки над концом первой и начало третьей над концом второй.

Таким образом, если установить перемычки на нижние выводы клеммной колодки в линию, получится соединение обмотки звездой, а установив три перемычки вертикально параллельно друг другу – соединение треугольником. На «заводских» двигателях в качестве перемычек используются медные шины, что удобно использовать для подключения – не нужно гнуть провода.

Кстати, на крышках ответвлений электродвигателя часто нанесено расположение перемычек этих цепей.

Подключение к трехфазной сети

Теперь, когда мы разобрались, как соединяются обмотки, давайте разберемся, как они подключаются к сети.

6-проводные двигатели позволяют переключать обмотки для различных напряжений питания. Так получили распространение электродвигатели с питающими напряжениями:

  • 380/220;
  • 660/380;
  • 220/127.

Причем больше напряжение для схемы соединения звезда, а меньше для треугольника.

Дело в том, что не всегда трехфазная сеть имеет привычное напряжение 380В. Например, на кораблях есть сеть с изолированной нейтралью (без нуля) 220В, а в старых советских постройках первой половины прошлого века и сейчас иногда есть сеть 127/220В. Пока сеть с линейным напряжением 660В встречается редко, чаще в производстве.

О различиях фазного и линейного напряжения вы можете прочитать в соответствующей статье на нашем сайте: https://my.electricianexp.com/ru/linejnoe-i-faznoe-napryzhenie. html.

Итак, если вам необходимо подключить трехфазный электродвигатель к сети 380/220В, осмотрите его шильдик и найдите напряжение питания.

Электродвигатели на шильдике которых указано 380/220 к нашим сетям можно подключать только звездой. Если вместо 380/220 написано 660/380 – соедините обмотки треугольником. Если вам не повезло и у вас старенький двигатель 220/127, то либо понижающий трансформатор, либо однофазный тут нужен преобразователь частоты с трехфазным выходом (3х220). В противном случае подключить его к трем фазам 380/220 не получится.

Наихудший сценарий, когда номинальное напряжение трехпроводного двигателя с неизвестной цепью обмотки. В этом случае нужно вскрывать корпус и искать точку их соединения и, если возможно, и они соединены по схеме треугольника – переделывать в схему звезды.

С подключением обмоток разобрались, теперь поговорим о том, какие бывают схемы подключения трехфазного электродвигателя к сети 380В. Схемы показаны для контакторов с катушками на номинальное напряжение 380В, если у вас катушки на 220В – подключайте их между фазой и нулем, то есть второй провод на ноль, а не на фазу “В”.

Электродвигатели почти всегда подключаются через магнитный выключатель (или контактор) Схему подключения без реверса и самоподхвата вы видите ниже. Он работает таким образом, что двигатель будет вращаться только при нажатии кнопки на панели управления. При этом кнопка выбирается без фиксации, т.е. замыкает или размыкает контакты при удержании нажатыми, как те, что используются в клавиатурах, мышах и дверных звонках.

Принцип работы данной схемы: при нажатии кнопки «ПУСК» через катушку контактора КМ-1 начинает протекать ток, в результате якорь контактора притягивается и силовые контакты контактора КМ-1 закрываются, двигатель начинает работать. Когда вы отпустите кнопку СТАРТ, двигатель остановится. QF-1 представляет собой автоматический выключатель, обесточивающий как силовую цепь, так и цепь управления.

Если вам нужно, чтобы вы нажали на кнопку и вал начал вращаться – вместо кнопки поставьте тумблер или кнопку с защёлкой, то есть контакты которой после нажатия остаются замкнутыми или разомкнутыми до следующего нажатия.

Но делают это нечасто. Чаще электродвигатели запускаются с пультов с кнопками без фиксации. Поэтому к предыдущей схеме добавляется еще один элемент – контактная колодка пускателя (или контактора), включенная параллельно кнопке «ПУСК». Такую схему можно использовать для подключения электровентиляторов, вытяжек, станков и любого другого оборудования, механизмы которого вращаются только в одну сторону.

Принцип работы схемы:

При включении автоматического выключателя QF-1 на силовых контактах контактора и цепи управления появляется напряжение. Кнопка СТОП нормально замкнута, т.е. ее контакты размыкаются при нажатии на нее. Через «СТОП» подается напряжение на нормально разомкнутую кнопку «СТАРТ», контакт блока, и в конечном счете катушку, поэтому при ее нажатии происходит цепь управления катушкой будет обесточена и контактор выключится.

На практике в кнопочном посте каждая кнопка имеет нормально разомкнутую и нормально замкнутую пару контактов, выводы которых расположены с разных сторон кнопки (см. фото ниже).

При нажатии кнопки «СТАРТ» через катушку контактора или пускателя КМ-1 (на современных контакторах обозначается как А1 и А2) начинает протекать ток, в результате чего его якорь притягивается и мощность контакты КМ-1 замкнуты. КМ-1.1 – нормально разомкнутый (НО) блок-контакт контактора, при подаче напряжения на катушку замыкается одновременно с силовыми контактами и шунтирует кнопку «СТАРТ».

После отпускания кнопки «ПУСК» двигатель продолжит работу, так как ток на катушку контактора теперь подается через контакт блока КМ-1.1.

Это называется “самоблокирующийся”.

Основная трудность, которая возникает у новичков в понимании этой базовой схемы, заключается в том, что не сразу становится понятно, что пост кнопки находится в одном месте, а контакторы в другом. При этом КМ-1.1, подключаемый параллельно кнопке «СТАРТ», реально может находиться в пределах десятка метров.

Если вам необходимо, чтобы вал двигателя вращался в обе стороны, например, на лебедке или другом грузоподъемном механизме, а также на различных станках (токарных и др. ) – используйте схему подключения трехфазного двигателя с реверсом .

Кстати, эту схему часто называют “схемой обратного стартера”.

Реверсивные схемы подключения представляют собой две нереверсивные схемы подключения с некоторыми изменениями. КМ-1.2 и КМ-2.2 – нормально замкнутые (НЗ) блок-контакты контакторов. Они включены в цепь управления катушкой встречного контактора, это так называемая “защита от дурака”, она нужна для того, чтобы не произошло межфазного замыкания в силовой цепи.

Между кнопкой «ВПЕРЕД» или «НАЗАД» (назначение их то же, что и в предыдущей схеме для «СТАРТ») и катушкой первого контактора (КМ-1) нормально-замкнутый (НЗ) блок-контакт подключен второй контактор (КМ-2). Таким образом, при включении КМ-2 нормально-замкнутый контакт соответственно размыкается и КМ-1 не включится, даже если нажать «ВПЕРЕД».

Наоборот, НК от КМ-2 устанавливается в цепи управления КМ-1, для предотвращения их одновременного включения.

Для запуска двигателя в обратном направлении, то есть для включения второго контактора, необходимо отключить существующий контактор. Для этого необходимо нажать кнопку СТОП, при этом цепь управления двумя контакторами обесточивается, а после этого нажать кнопку пуска в обратном направлении вращения.

Это необходимо для предотвращения короткого замыкания в цепи питания. Обратите внимание на левую часть схемы, отличия в подключении силовых контактов КМ-1 и КМ-2 заключаются в порядке подключения фаз. Как известно, для изменения направления вращения асинхронного двигателя (реверс) нужно поменять местами 2 из 3-х фаз (любых), здесь фазы 1 и 3 перепутаны местами.

В остальном работа схемы аналогична предыдущей.

Кстати, на советских пускателях и контакторах были совмещенные блочные контакты, т.е. один из них был замкнутым, а второй разомкнутым, в большинстве современных контакторов необходимо установить сверху приставку блочного контакта, в которой есть 2-4 пары дополнительных контактов как раз для этих целей.

Подключение к однофазной сети

Для подключения трехфазного электродвигателя 380В к однофазной сети 220В чаще всего применяют схему фазосдвигающие конденсаторы (пусковые и рабочие). Без конденсаторов двигатель может запуститься, но только без нагрузки, а его вал при запуске придется раскручивать вручную.

Проблема в том, что для работы АД нужно вращающееся магнитное поле, которое невозможно получить от однофазной сети без дополнительных элементов. Но подключив одну из обмоток через дроссель, можно сдвинуть фазу напряжения на -90˚, а с помощью конденсатора +90˚ относительно фазы в сети. Подробнее вопрос сдвига фаз рассмотрен в статье: https://my.electricianexp.com/ru/chto-takoe-aktivnaya-reaktivnaya-i-polnaya-moshhnost.html.

Чаще всего для сдвига фаз используются именно конденсаторы, а не дроссели. Таким образом, он не вращающийся, а эллиптический. В результате вы теряете примерно половину мощности от номинальной. Однофазные АД лучше работают при таком включении, в связи с тем, что их обмотки изначально рассчитаны и расположены на статоре для такого включения.

Типовые схемы подключения двигателей без реверса для схем звезда или треугольник показаны ниже.

Резистор на схеме ниже нужен для разряда конденсаторов, т.к. после отключения питания на его выводах останется напряжение и вас может ударить током.

Емкость конденсатора для подключения трехфазного двигателя к однофазной сети можно выбрать на основании приведенной ниже таблицы. Если вы наблюдаете сложный и затяжной запуск, вам часто требуется увеличить пусковую (а иногда и рабочую) мощность.

Или посчитайте по формулам:

Если двигатель мощный или запускается под нагрузкой (например, в компрессоре), необходимо подключить пусковой конденсатор.

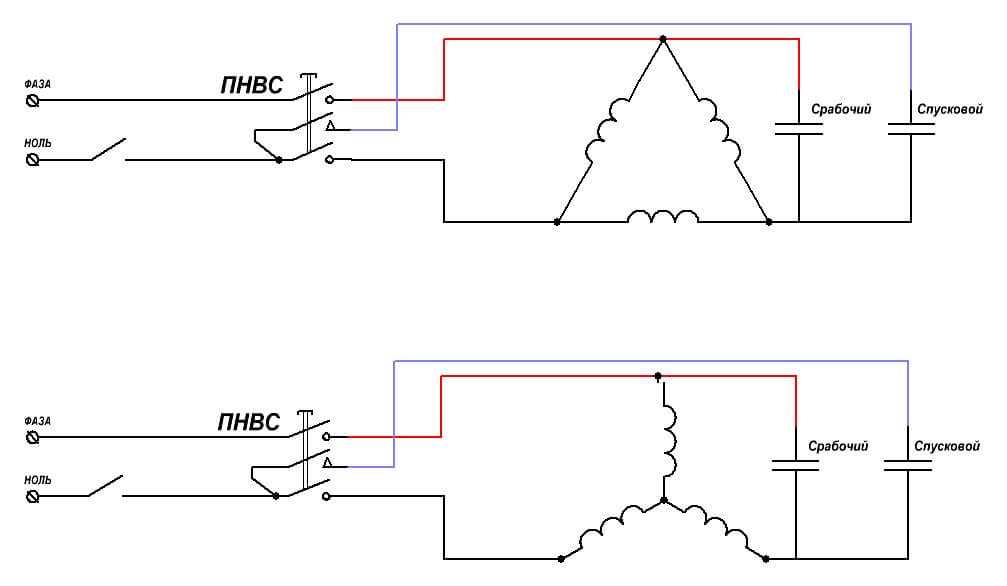

Для упрощения включения вместо кнопки “РАЗГОН” использовать “ПНВС”. Это кнопка запуска двигателей с пусковым конденсатором. У нее три контакта, к двум из них подключаются фаза и ноль, а через третий — пусковой конденсатор. На передней панели две клавиши – «СТАРТ» и «СТОП» (как на станках АП-50).

При включении двигателя и нажатии первой клавиши до упора замыкаются три контакта, после раскрутки двигателя и отпускании «ПУСК» средний контакт размыкается, а два крайних контакта остаются замкнутыми, пусковой конденсатор удаляется из цепи. При нажатии кнопки STOP все контакты размыкаются. Схема подключения практически такая же.

Подробно о том, что такое и как правильно подключить ПНВС, вы можете посмотреть в следующем видео:

Схема подключения электродвигателя 380В к однофазной сети 220В с реверсом показана ниже. Переключатель SA1 отвечает за реверс.

Обмотки двигателя 380/220 соединены треугольником, а у двигателей 220/127 звездой, так чтобы напряжение питания (220 вольт) соответствовало номинальному напряжению обмоток. Если вывода всего три, а не шесть, то поменять схемы подключения обмоток без вскрытия не получится. Здесь есть два варианта:

  1. Номинальное напряжение 3×220В – вам повезло, используйте приведенные выше схемы.
  2. Номинальное напряжение 3х380В – вам повезло меньше, так как двигатель может плохо запуститься или вообще не запуститься, если вы подключите его к сети 220В, но попробовать стоит, наверняка получится!

А вот при подключении электродвигателя 380В к 1 фазе 220В через конденсаторы возникает одна большая проблема – потеря мощности.
