Схема подключения автомагнитолы пионер: Подключение магнитолы Пионер: схема и цвет проводов

Подключение магнитолы Пионер: схема и цвет проводов

Ездить на авто без магнитолы стало не современным и не комфортным для автолюбителей. В наши дни трудно встретить салон, не оснащенный акустикой. Но, далеко не все могут самостоятельно подключить магнитофон к системе автомобиля. А в сервис обращаться дороговато.

Процедура эта не сложная, если человек уже имел дело с подобным подсоединением. А что же делать новичкам? Посмотреть видео в интернете, фото инструкции (профессионалы выкладывают очень понятные фото), спросить совета у знающих водителей. Если есть желание — проблема не проблема! В этой статье вы найдете подробную инструкцию и ответы на многие вопросы. Описанная схема подключения магнитолы Пионер здесь тоже есть.

Подготавливаясь к работе, следует учесть некоторые элементарные правила. Важно получить качественный результат, чтобы во время долгой стоянки конструкция, которая подсоединена не профессионалом, «не съедала» заряд аккумулятора.

И имелась бы возможность пользоваться ею даже если выключено зажигание.

Описание автомагнитолы Pioneer

Современные магнитофоны Pioneer пришли к нам еще из прошлого века. Постоянно совершенствуясь, эта техника соответствует требованиям форматов наших дней. Умеет читать информацию с карт памяти, телефонов USB и т. д.

Магнитола Пионер

Популярность устройства не теряется, а наоборот, набирает силу. Так как качество отличное, и не сложная самостоятельная установка. Надежность, долговечность и прекрасный звуковой уровень продолжает радовать ценителей звука.

Маркировка проводов

Чтобы осуществить грамотное подсоединение проводов в магнитоле Пионер, сначала разберитесь в особенностях маркировки. В комплект к технике входят разъемы для соединения, состоящие из двух контактов. В каждом по 8 проводков. При помощи одного разъема подсоединяется силовая цепь. Второй нужен на акустику.

Провода автомагнитолы

Подключается Pioneer двумя методами. Нужно приобрести специальный соединительный переходник. Некоторые поступают так: от проводков отсоединяют разъемы и присоединяют их методом скручивания.

Чтобы подключить автомагнитолу Pioneer используется стандартная схема. Она подходит и для других моделей техники. В конструкции есть разноцветные проводки. Подключение магнитолы Пионер по цветам очень важно. Так как они не просто окрашены, а каждый цвет что-то означает. И, важно исключить любую ошибку в этом деле.

Прежде чем приступить к работе, рекомендуется внимательно изучить фото схемы, где показана роль каждого проводка.

ИСО разъем для магнитолы

Предназначение и соединение проводков

1. Широкий желтый необходим для аккумуляторной батареи. Обязательно подводить его надо через предохранитель.
2. К зажиганию присоединяется широкий красный проводок. Это нужно для функционирования звуковой системы, когда зажигание включено. Нельзя соединять желтый и красный друг с другом. Это повлияет на быстрый разряд аккумулятора.
3. Широкий черный проводок является минусовым. Его крепят к автомобильному корпусу.
4. Бело-синие проводки контролируют работу сабвуфера, усилителя и антенны.
5. Серые подключают к переднему правому динамику (к клемме с плюсом). Такой же проводок, имеющий черную полосу соединяют с этой же колонкой, но с клеммой минусовой.
6. Белый цвет идет на левую переднюю колонку, к плюсовой клемме. Белый проводок с черной полоской нужен для минуса на эту же колонку.
7. Зеленый подводят к плюсу на заднем динамике слева. А зеленый с черной полоской к минусу клеммы.
8. Фиолетовый проводок предназначен для заднего правого динамика (его плюсу). А с полосой к минусу.

Существуют фото, где отдельно зафиксированы схемы по передней и задней колонкам. Для новичков это более понятные фото.

Схема подключения магнитолы

Непосредственное подключение

Итак, если грамотно разобраться с разъемами и проводками, ошибку допустить будет сложно. Здесь должно быть все ясно: берешь разъем и соединяешь его с «ответкой». Но люди любят сложности и выбирают трудоемкую процедуру. Отсоединяют проводки от разъемных штекеров и присоединяют, руководствуясь функционалом проводков.

Схема фишки магнитолы

Важно после соединения тщательно изолировать провода, чтобы не случилось поломок из-за замыкания. Для надежности соединения проводки скрепляют хомутом из пластмассы.

Во всех салонах на консолях либо на панелях приборов существуют места для монтирования магнитолы. В некоторых авто такие места спрятаны под панелью декоративной. И, прежде чем приступить к установке автомагнитолы, панель следует снять, открутив ее отверткой.

Получится отсек. Из него надо вытащить ответные проводки, которые необходимы, чтобы подсоединить к системе автомагнитолу Pioneer. После этого присоединяйте проводки либо разъемы, как показано на фото схемы. И только теперь Пионер следует устанавливать в лот, на его посадочное место.

Видео

Пионер ДЕН MVH-150UB

В основном подключение магнитофона Пионер ДЕН аналогично стандартному алгоритму. MVH-150UB — устройство, приспособленное к любому автомобилю у которого имеется карман для посадки.

В Pioneer ДЕН такие же настройки. Отличие здесь только во внешнем виде — в оттенке подсветки. Увидеть разницу можно на фото. Настройки сохраняются даже в случае отключения батареи. Имеется разъем для подключения обычного телефона или андроида.

Магнитола Пионер 150UB

В комплектации любой автомагнитолы есть инструкция. В ней найдете подробную информацию, фото и схему без ошибочного подключения звуковой системы. И при грамотном подходе подсоединение автомагнитолы без труда осуществляется самостоятельно.

Также в комплекте присутствуют две стальные пластины с проушинами. Это специальные приспособления, дающие возможность изъятия магнитофона из кармана в случае необходимости.

Пластины монтируются к боковым сторонам магнитофона. Проушины загибаются отверткой, и панель закрывается.

Подключение магнитолы Pioneer – Автозвук – Статьи

Вне всякого сомнения, автомагнитолы марки Pioneer занимают на сегодняшний день лидирующее место на отечественном рынке. Несмотря на простоту процесса, установка этих электронных устройств, в ряде случаев, все же вызывает затруднение у потребителей.

Сразу оговоримся, что, как и при монтаже аналогичного оборудования, подключение магнитолы pioneer можно осуществить двумя путями: с помощью стандартного разъема ISO, либо вариантом, при котором подключение выполняется, минуя штатные соединители, другими словами, при их обрезании.

В последнем случае, вы автоматически лишаетесь гарантии на вашу новенькую магнитолу и рискуете совершить досадную ошибку, запутавшись в куче проводов. Впрочем, довольно часто (например, на вашем автомобиле просто не предусмотрен или отсутствует соответствующий разъем) другого выхода просто нет.

Кстати и при использовании соединителя ISO необходимо проявить определенную осторожность и рекомендуется предварительно проверить правильность распайки клемм на разъеме вашего автомобиля.

Типовая схема подключения головного устройства магнитол Pioneer предусматривает следующее обозначение и распределение проводов:

• Толстый провод желтого цвета – подключение к источнику +12 В( автомобильный аккумулятор). Главная особенность в том, что подключаться этот провод должен обязательно через предохранитель.
• Толстый красный провод – также подключается к источнику +12В, однако в данном случае – через замок зажигания. Это означает, что магнитола будет работать только при включенном зажигании. Некоторые автолюбители, не мудрствую лукаво, подключают его вместе с желтым проводом, в этом случае существует риск разрядки аккумулятора, поэтому при длительных стоянках приходится отключать от него корпусную клемму.
• Толстый провод черного цвета – подключается к клемме «-» или на корпус автомобиля.
• Сине-белый провод – управление питанием антенны, активного сабвуфера либо усилителя. +12В на нем появляется при включении ГУ.

Следующая группа проводов предназначена для громкоговорителей:

• Передний динамик справа – серый провод для «+» динамика, а серый с черной полосой для «-».
• Передний динамик слева – белый провод для «+» динамика, белый с черной полосой для «-».
• Задний динамик справа – фиолетовый провод для «+» динамика, а фиолетовый с черной полосой для «-».
• Задний динамик слева – зеленый провод для «+» динамика, зеленый с черной полосой для «-».

На этом монтаж закончен, осталось лишь подключить аккумулятор и порадоваться чистому звуку вашей новой автомагнитолы.Данная инструкция по установке подойдет для следующих моделей автомагнитол pioneer :

• Pioneer AVH-P4000DVD
• Pioneer DEH-2210UB
• Pioneer DEH-4000UB
• Pioneer Navgate 42
• Pioneer DEH-P40MP
• Pioneer DEH-2050MPG
• Pioneer DEH-2900MPB
• Pioneer AVH-P5900DVD
• Pioneer DEH-P7000UB
• Pioneer DEH-1120MP
• Pioneer AVH-P3400BT
• Pioneer DEH-P6100BT
• Pioneer DEH-1920R
• Pioneer DEH-1100MP
• Pioneer DEH-3910MP
• Pioneer DEH-P5100UB
• Pioneer AVH-P4100DVD
• Pioneer AVIC-HD3
• Pioneer DEH-P390MP
• Pioneer DEH-3110UB
• Pioneer DEH-50UB
• Pioneer DEH-110E
• Pioneer DEH-4250SD
• Pioneer AVH-P5100DVD
• Pioneer DEH-P85BT
• Pioneer DEH-P8100BT
• Pioneer DEH-5000UB
• Pioneer DEH-P7900UB
• Pioneer DEH-P4100SD
• Pioneer AVH-P5000DVD
• Pioneer DVH-P4100UB
• Pioneer AVH-3400BT
• Pioneer AVH-P4200DVD
• Pioneer DEH-200MP
• Pioneer AVH-P6000DVD
• Pioneer DEH-1220MP
• Pioneer Navgate 32BT
• Pioneer AVH-3450dvd
• Pioneer DEH-1110MP
• Pioneer DEH-2120UB
• Pioneer DEH-6010MP
• Pioneer DEH-600BT
• Pioneer DEH-2950MP
• Pioneer AVH-P3200DVD
• Pioneer DEH-1200MP
• Pioneer DEH-P490IB
• Pioneer DEH-7200SD
• Pioneer AVH-P3200BT
• Pioneer DEH-3900MP
• Pioneer AVH-2400DVD
• Pioneer DEH-1100MPB
• Pioneer DEH-P4900IB
• Pioneer DEH-P4950MP
• Pioneer AVIC-F10BT
• Pioneer AVIC-F900BT
• Pioneer DEH-1000E
• Pioneer DEH-2200UB
• Pioneer DEH-2100UB
• Pioneer DEH-2000MP
• Pioneer AVH-P7800DVD
• Pioneer DVH-P500UB
• Pioneer DEH-P800BT
• Pioneer DVH-3100UB
• Pioneer DEH-P6900IB
• Pioneer AVH-P5200BT
• Pioneer DEH-1020E
• Pioneer AVH-P3100DVD
• Pioneer DEH-P3100UB
• Pioneer AVIC-HD3BT
• Pioneer DEH-P7100BT
• Pioneer AVH-P7900DVD
• Pioneer AVH-P3200BT AVIC-F220
• Pioneer DEH-P5900MP
• Pioneer AVH-5200BT
• Pioneer DEH-2220UB
• Pioneer DVH-390MP
• Pioneer DEH-P6950IB
• Pioneer DEH-P6000UB
• Pioneer DEH-3000MP
• Pioneer DEH-P690UB
• Pioneer DEH-5200SD
• Pioneer DEH-2110UB
• Pioneer AVIC-HD3BT
• Pioneer Navgate 52BT
• Pioneer DEH-2020MP
• Pioneer AVH-P5900DVD CD-UB100
• Pioneer DEH-2900MP
• Pioneer DEH-3110UB
• Pioneer DEH-2000MPB
• Pioneer DVH-P590MP
• Pioneer DEH-112E
• Pioneer DEH-2910MP
• Pioneer DEH-2200UBB
• Pioneer AVIC-HD3II

Похожие материалы

схема, настройка и распиновка разъема

Автор: Виктор

Магнитолы Pioneer на сегодняшний день являются одними из самых распространенных и популярных среди наших соотечественников аудиосистем. Продукция этого бренда на протяжении долгих лет пользуется спросом у потребителей, благодаря чему в продаже постоянно появляются новые модели магнитол. В этой статье мы расскажем, как осуществляется подключение автомагнитолы Pioneer своими руками, и какие неисправности характерны для таких систем.

Содержание

Открытьполное содержание

[ Скрыть]

Характерные неисправности

Ошибка автомагнитолы Пионер

Прежде чем мы расскажем о схеме подключения автомагнитолы, давайте разберемся с основными неисправностями, которые могут произойти в ее работе:

1. Система не включается. Если такая проблема произошла после установки, то в первую очередь проверяется схема автомагнитолы Pioneer — возможно, при подключении были допущены ошибки. Также причина может быть связана с отсутствием питания — нужно проверить качество подключения устройства к бортовой сети автомобиля. Если вы используете пульт для магнитолы Pioneer, то может быть, в нем используются севшие батарейки или же ПДУ просто вышел из строя.
   Если активация питания происходит от нажатия на кнопку, то есть вероятность, что неработоспособна именно кнопка.
2. Время от времени в динамиках то пропадает, то опять появляется звук, в таких случаях причина может заключаться в появлении ошибки усилителя. При этом на дисплее устройства может появиться характерное сообщение об ошибке. Как правило, причина заключается в коротком замыкании или регулярной эксплуатации системы на максимальной громкости. Замыкание может произойти не только в проводах схемы подключения магнитолы, но и на контактах, идущих к динамикам или на самих колонках. Вполне возможно, что замыкание обусловлено повреждением проводки. В данном случае необходимо произвести замер напряжения на выходе усилка, попробовать подсоединить динамики в обход усилителя, произвести диагностику разъемов, а также предохранительных элементов.
3. Перестал работать один или несколько динамиков. В этом случае также проверяется схема автомагнитолы Pioneer, есть вероятность, что при подключении разъема магнитолы были допущены ошибки. Но вероятнее всего, причину следует искать на самих динамиках — либо колонки вышли из строя, либо на них плохой контакт.
4. Система не реагирует на пульт. Скорей всего, причина кроется в неработоспособном ПДУ, это часто встречаемая проблема для многих аудиосистем.
5. Неправильная настройка магнитолы Pioneer может привести к некорректной работе аудиосистемы в целом, поэтому перед эксплуатацией устройство нужно правильно настроить (автор видео — канал Radioblogful. Видеоблог паяльщика).

Инструкция по эксплуатации

Процедура подключения автомагнитолы Пионер должна осуществляться по схеме, которая имеется в комплекте. Чтобы правильно подключить автомагнитолу, необходимо учитывать множество нюансов, для начала рассмотрим вопрос маркировки проводов.

Маркировка проводов

В комплекте к аудиосистеме идут монтажные элементы для соединения всех составных частей, а также два штекера ISO. На каждом штекере имеется восемь контактов. Один из разъемов используется для подключения проводки, а другой — для музыкальных колонок и усилителя. На схеме, которая идет в комплекте, должна быть указана распиновка разъемов автомагнитол, при подключении необходимо руководствоваться этой информацией.

Подробная распиновка разъема:

1. Провод желтого цвета. Используется для подключения к аккумулятору. Для защиты электроцепи нужно дополнительно установить предохранительный элемент.
2. Красный провод. Используется для соединения с системой зажигания, то есть через замок. Желтый и красный провода нельзя подключать между собой, поскольку это спровоцирует быструю разрядку батареи.
3. Черный. Это провод массы, как правило, он более толстый. Поскольку это масса, ее необходимо подключать к кузову автомобиля.
4. Бело-синий контакт — контакт соединения антенного адаптера, усилителя и саба.
5. Серый. Соединяется с положительным контактом динамика — переднего правого.
6. Черно-серый — минусовой контакт правого переднего динамика.
7. Белый — плюс переднего левого динамика.
8. Черно-белый — минусовой контакт этой же колонки.
9. Зеленый и зелено-черный кабель нужно подключить к заднему левому динамику.
10. Фиолетовый и фиолетово-черный провода идут на задний правый динамик.

Фотогалерея «Что нужно знать о подключении»

1. Схема соединения магнитолы с усилком

2. Маркировка контактов на штекере

3. Обозначение контактов на разъеме

Подключение автомагнитолы

Подключение магнитолы Pioneer выглядит следующим образом:

1. Штекер от аудиосистемы нужно подсоединить к штекеру, к которому подключены все динамики, усилитель и сабвуфер, если они будут использоваться. Просто соедините два разъема.
2. Если антенная не установлена, то произведите ее монтаж на крыше автомобиля, соответствующий кабель соедините со штекером.
3. Далее, нужно соединить кабель питания. Если в машине уже была установлена магнитола, то вам нужно только вставить этот провод в соответствующее гнездо. Если нет — то прокладывается новый кабель от аккумулятора или замка зажигания, в зависимости от необходимости.
4. Когда все элементы будут подсоединены, аудиосистема устанавливается в посадочное место на центральной консоли. Обратите внимание — для дальнейшего демонтажа устройства вам потребуются специальные ключи, выполненные в виде стальных пластин, они должны идти в комплекте. Их желательно сразу же установить, а концы — загнуть, после чего прикрыть их декоративной накладкой (автор — канал DenRemRus).

Особенности настройки

Перед тем, как настроить магнитолу Pioneer, необходимо отключить все дополнительные опции и устройства, предназначенные для улучшения звучания. Это всевозможные эквалайзеры, бассбусты, усилители и другие элементы. Настраивая систему, следует руководствоваться сервисным мануалом.

Обо всех настройках мы говорить не будем, рассмотрим только самые основные, которые позволят добиться качественного звука:

1. SW SETTING 1 — используется для активации и деактивации саба, а также режима работы усилка. Оптимальней всего настроить эту функцию на слух.
2. SW SETTING 2 — с помощью этой опции настраивается верхняя граница канала усилка. Для обычных динамиков частота усилителя должна быть не более 80 герц, в противном случае музыка будет раздражать слух.
3. HPF — используется для настройки частоты колонок. Не рекомендуется ставить самое высокое значение.

 Загрузка …

Видео «Что делать, если магнитола фонит?»

Подробнее о том, как избавиться от такой проблемы, смотрите на видео (автор — канал Сейхо Моторс).

Схема правильного подключения автомагнитолы.

Схема подключения сабвуфера к автомагнитоле

Магнитолы для автомобилей продаются с подробными инструкциями по подключению. Однако запутаться в них довольно просто. В данном случае необходимо учитывать тип переходника, который установлен в машине. Многие специалисты рекомендуют строго придерживаться схемы подключения. В противном случае автомагнитолу можно бесповоротно испортить. В первую очередь следует ознакомиться с основными типами устройств.

Подключение моделей DVD

Схема подключения автомагнитол указанного типа предполагает использование проходных адаптеров на два разъема. Как правило, производители не прикладывают удлинитель для сабвуфера. В данном случае установку устройства следует начинать с подсоединения блока стереосистемы. Для этого необходимо внимательно осмотреть адаптер. Многие модели производятся с линейными выходами. В таком случае подключение осуществляется через контактный проводник. Однако важно отметить, что на рынке имеются устройства с коаксиальными выходами.

Для них подбирается переходник с ресивером. Передние колонки подсоединяются через провода синего цвета. Задние динамики могут подключаться через адаптер либо двойной переходник. Для подключения сабвуфера используются различные удлинители. В некоторых случаях они могут устанавливаться с изоляторами. Для защиты блока стереосистемы используется предохранитель. Выход под аккумулятор, как правило, обозначается красным цветом.

Схема установки устройств CD/MP3

Схема подключения автомагнитолы указанного типа имеет два переходника. Если рассматривать стандартную модель, то она продается с двухсторонними адаптерами. На каждом из них имеется несколько линейных выходов. Для подключения блока стереосистемы используется ресивер. Контакты к нему подводятся с синими разъемами.

Передние колонки подключаться могут через переходник либо контактор. В данном случае многое зависит от производителя. На задние динамики используется стандартный двухсторонний адаптер. Удлинители у моделей применяются редко. Схема подключения сабвуфера к автомагнитоле предполагает использование контроллера. Как правило, он имеет синий разъем.

Подключение с выдвижным дисплеем

Схема подключения автомагнитолы с выдвижными дисплеями предполагает использование адаптеров на три контакта. В данном случае блок стереосистемы соединяется с переходником напрямую. Адаптеры в устройствах используются с предохранителями. В некоторых случаях переходники устанавливаются с изоляторами. Для подключения блока стереосистемы необходим ресивер. Адаптер в данном случае применяется с линейным выходом. Для питания системы используется двухсторонний переходник. У некоторых моделей имеются сдвоенные контакторы. Подсоединяются они к системе через удлинитель.

Схема подключения автомагнитолы Pioneer не обходится без переходника и адаптеров. Контроллер в данном случае прикладывается модульного типа. Если рассматривать схему с одноканальным переходником, то адаптер разрешается подключать через предохранитель. Для этого на панели имеется синий разъем.

В некоторых случаях переходник для подключения автомагнитолы используется с предохранителем. Для таких автомобилей потребуется контактор. В первую очередь для подключения колонок берется синий проводник. Усилитель используется только под сабвуфер. В некоторых случаях автомагнитола Pioneer с задними колонками соединяется через сдвоенный адаптер.

Подключение модели Pioneer MVH-12UB к сабвуферу и колонкам

Схема подключения автомагнитолы “Пионер” предполагает наличие адаптера и двух переходников контактного типа. Для подсоединения блока стереосистемы необходимо использовать контроллер. В данном случае предохранитель устанавливается в последнюю очередь. Передние колонки подключаются через линейный выход. У этой модели он окрашен в красный цвет.

Для того чтобы автомагнитола Pioneer не давала сбоев, нужно проверять изоляторы. Задние колонки можно подсоединять только после сабвуфера. Для этого используется адаптер синего цвета. На нем имеются разъемы коаксиального типа. На задние колонки подводятся провода красного цвета.

Схема подсоединения Pioneer MVH-15UB

Схема подключения автомагнитолы “Пионер” предполагает использование одностороннего переходника. Блок стереосистемы в данном случае подключается довольно просто. Адаптер для этого используется на два разъема. Для подсоединения передних колонок имеются провода зеленого цвета. Сабвуфер у модели подключать разрешается только через переходник. В данном случае предохранитель используется без ресивера. Для того чтобы система работала без сбоев, очень важно проверять состояние изоляторов. Подключение на аккумуляторный разъем осуществляется в последнюю очередь.

Установка магнитолы Sony XAV-601

Схема подключения автомагнитолы Sony предполагает использование простого переходного адаптера. Всего у модели имеется три выхода. В данном случае блок стереосистемы оснащен тремя линейными разъемами. Для защиты устройства используется предохранитель. Для его подсоединения необходим удлинитель. В некоторых случаях дополнительно устанавливается изолятор.

Однако важно отметить, что в стандартном комплекте он отсутствует. Передние динамики в устройстве можно подключать только через серые проводники. В данном случае сабвуфер подсоединяется без удлинителя. Для того чтобы избежать случаев короткого замыкания, используются изоляторы. Задние колонки автомобиля подключаются к системе в последнюю очередь. Левый динамик подсоединяется к синему проводу второго адаптера. Для правой колонки предусмотрен красный разъем.

Подключение модели Sony XAV-603 к сабвуферу и колонкам

Схема подключения автомагнитолы данного типа предполагает наличие двух адаптеров и одного переходника. Для качественной установки устройства в первую очередь важно заняться блоком стереосистемы. Всего на нем имеется два линейных выхода. Они необходимы для подключения адаптеров. Переходник подсоединяется к системе только через удлинитель. В данном случае предохранитель стандартно используется с контактором. После подключения блока стереосистемы следует заняться сабвуфером.

Чтобы сделать все качественно, потребуется два изолятора. Провода к сабвуферу подводятся синего цвета. В данном случае удлинитель использовать не требуется. Для решения проблем с повышенной влажностью применяются подкладки. Все разъемы должны быть чистыми. После подключения сабвуфера можно приступать к подсоединению передних динамиков. Сделать это довольно просто. Адаптер в данном случае необходим с коаксиальным выходом. На левый динамик подводится провод желтого цвета.

На правой колонке имеется синий выход. В данном случае провод используется соответствующего цвета. Задние колонки, согласно стандартной схеме, подключаются через второй адаптер. Разъемы у него должны быть окрашены зеленым цветом. Левый динамик подсоединяется через провод красного цвета. На правой колонке можно заметить синий разъем. В данном случае провод подбирается от адаптера соответствующего цвета.

Схема подсоединения Sony XAV-605

Схема подключения автомагнитолы имеет два переходника. В данном случае они должны быть контактного типа. Блок стереосистемы автомагнитолы производится с коаксиальными разъемами. Чтобы правильно установить устройство, необходимо в первую очередь взять адаптер. Всего от него отходит шесть проводков. Котроллер у модели применяется без ресивера.

Для подключения блока стереосистемы используется синий провод. На аккумуляторный разъем можно выйти через красное гнездо, однако в данном случае провод используется с изолятором. Для защиты системы необходим предохранитель. Находиться он обязан вместе с блоком стереосистемы. После установки сабвуфера останется лишь подключить динамики.

Установка магнитолы Digital DCA-115: советы экспертов

Схема подключения указанной модели магнитолы подразумевает наличие проходных адаптеров и трех переходников. Предохранитель в данном случае используется с котроллером. Подключать устройство можно сразу через блок стереосистемы. Также установку разрешается начинать с подсоединения динамиков.

Если выбирать первый вариант, то адаптер используется с линейным выходом. В данном случае к блоку стереосистемы подводится красный провод. Передние динамики подключаются через контроллер. Удлинитель при этом применять не следует. На левый динамик берется красный провод. На правом динамике имеется синий разъем. Для его подключения используется провод соответствующего цвета.

Отзывы о модели Digital DCA-122

Эти автомагнитолы легко можно подключить через обычный переходник. В стандартном комплекте он используется с адаптерами контактного типа. Для подсоединения блока стереосистемы необходим удлинитель. Отходит он от линейного разъема. Узнать его можно по цвету (синий выход). Для подключения передних колонок берется адаптер двухстороннего типа. Всего у него имеется два линейных выхода. В первую очередь следует отметить, что левая колонка подсоединяется через красный провод. Правый динамик у модели обладает синим разъемом. Для него используется провод соответствующего цвета.

Далее останется подключить сабвуфер. Удлинитель для этого используется от первого адаптера. В данном случае провод отходит от коаксиального выхода. Если верить экспертам, то изолятор от сабвуфера устанавливается в последнюю очередь. Также важно отметить, что проводник нужно подводить к предохранителю. Схема подключения усилителя к автомагнитоле имеет два контактора и только один переходник.

Установка магнитолы JVC KW-SD70

Схема подключения автомагнитолы JVC предполагает использование двухпериодных контакторов. В данном случае имеется три переходника. Предохранители у модели включаются с ресивером. Установку магнитолы указанного производителя следует начинать с блока стереосистемы. В первую очередь берется адаптер проводного типа. На нем имеется три небольших линейных разъема. Они используются для подключения колонок. В данном случае адаптер нужно применять с синимыми разъемами.

Если верить отзывам специалистов, то предохранитель целесообразнее устанавливать в последнюю очередь. В некоторых случаях переходник фиксируется с изоляторами. Блок стереосистемы необходимо устанавливать вблизи контактора. Для подключения передних боковых колонок используется стандартный адаптер с коаксиальными выходами. В данном случае провода используются серого цвета.

Для подключения задних колонок применяется адаптер переходного типа. Изоляторы в данном случае должны отходить от линейных разъемов. Левая задняя колонка подсоединяется через красный проводник. На правом динамике имеется зеленый выход. Таким образом, провод следует использовать соответствующего цвета.

Как подключить магнитолу в машине Инструкция, видео, схема

Ездить на авто без магнитолы стало не современным и не комфортным для автолюбителей. В наши дни трудно встретить салон, не оснащенный акустикой. Но, далеко не все могут самостоятельно подключить магнитофон к системе автомобиля. А в сервис обращаться дороговато.

Процедура эта не сложная, если человек уже имел дело с подобным подсоединением. А что же делать новичкам? Посмотреть видео в интернете, фото инструкции (профессионалы выкладывают очень понятные фото), спросить совета у знающих водителей. Если есть желание — проблема не проблема! В этой статье вы найдете подробную инструкцию и ответы на многие вопросы. Описанная схема подключения магнитолы Пионер здесь тоже есть.

Подготавливаясь к работе, следует учесть некоторые элементарные правила. Важно получить качественный результат, чтобы во время долгой стоянки конструкция, которая подсоединена не профессионалом, «не съедала» заряд аккумулятора. И имелась бы возможность пользоваться ею даже если выключено зажигание.

Описание автомагнитолы Pioneer

Современные магнитофоны Pioneer пришли к нам еще из прошлого века. Постоянно совершенствуясь, эта техника соответствует требованиям форматов наших дней. Умеет читать информацию с карт памяти, телефонов USB и т. д.

Магнитола Пионер

Популярность устройства не теряется, а наоборот, набирает силу. Так как качество отличное, и не сложная самостоятельная установка. Надежность, долговечность и прекрасный звуковой уровень продолжает радовать ценителей звука.

Радиоприёмник в машине

Станции в магнитоле настраиваются тремя способами. В зависимости от модели можно запомнить 18 или более станций.

Для удобства примем, что приёмник уже включён — переключение на него производится однократным нажатием на кнопку Band.

Способ первый — самый простой

1. Зная частоту станции, короткими нажатиями кнопок влево-вправо набирают её на дисплее.
2. Затем удерживают одну из шести кнопок (1–6) под дисплеем. Набранная станция будет записана в память, о чём на экране появится соответствующее указание в виде цифры, повторяющей номер кнопки.
3. Набирают следующую частоту и нажимают следующую свободную кнопку.
4. Дожидаются индикации на дисплее.

Так повторяют 6 раз — для шести разных станций.

С 7 по 12 и с 13 по 18 станции сохраняют в следующих банках памяти. Переключение между ними производится однократными нажатиями Band.

Способ второй

1. Находясь в режиме приёмника, удерживают кнопку вправо в течение одной секунды.
2. Магнитола начнёт поиск станции.
3. Найдя первую — перейдёт в режим воспроизведения.
4. Если станция устраивает, сохраняют её нажатием кнопок ниже дисплея.
5. Затем повторяют пункты 1–4 для выбора следующих станций

Запоминание станции и выбор банков так же, как и в первом варианте.

Способ третий

1. Из главного меню переходят в меню функций.
2. Листая его, находят параметр BSM.
3. Выбирают нажатием стрелки вверх или вправо.
4. Ждут некоторое время.
5. Магнитола проверит весь диапазон, найдёт станции и выстроит их по уровню сигнала.
6. Затем включит первую на воспроизведение.
7. Сохранять станции можно так же, как и в других способах. Листать выбранные можно однократными короткими нажатиями кнопок под дисплеем.

Маркировка проводов

Чтобы осуществить грамотное подсоединение проводов в магнитоле Пионер, сначала разберитесь в особенностях маркировки. В комплект к технике входят разъемы для соединения, состоящие из двух контактов. В каждом по 8 проводков. При помощи одного разъема подсоединяется силовая цепь. Второй нужен на акустику.

Провода автомагнитолы

Подключается Pioneer двумя методами. Нужно приобрести специальный соединительный переходник. Некоторые поступают так: от проводков отсоединяют разъемы и присоединяют их методом скручивания.

Чтобы подключить автомагнитолу Pioneer используется стандартная схема. Она подходит и для других моделей техники. В конструкции есть разноцветные проводки. Подключение магнитолы Пионер по цветам очень важно. Так как они не просто окрашены, а каждый цвет что-то означает. И, важно исключить любую ошибку в этом деле.

Прежде чем приступить к работе, рекомендуется внимательно изучить фото схемы, где показана роль каждого проводка.

ИСО разъем для магнитолы

Учимся настраивать Пионер

Внимание! На сайте есть обучающие видео-ролики по настройкам магнитол. Это здесь…

И так, Вы стали счастливым обладателем магнитолы «Pioneer». Вы купили его, потому, что на слуху название бренда, или потому, что у друга стоит такой, или же в магазине продавец консультант очень нахваливал… . Вам установили его в тюнинговом центре, а может Вы и «сами с усами», ведь казалось бы аудио-подготовка в современном автомобиле присутствует с завода, что там сложного фишку подоткнуть… .

Включили, крутнули рукоятку громкости, и услышали из динамиков хрипы…, м-да, что-то не то, обманул продавец. А «Пионер» — то похрипывает, а может колонки подсунули слабые?…

Не торопитесь делать выводы. Начнем настройку, для того, что бы реализовать все возможности этого аппарата. И первое, что надо сделать — это проверить возможности приобретенных передних динамиков и, подстроив встроенным фильтром частоту среза, уйти от искажений по фронту.

Для примера будем использовать довольно популярный на сегодняшний день аппарат «Pioneer DEH 3100» или более старшие модели. Надо сказать, что не все модели Пионеров имеют в базе нужные настройки. Аппараты низшей ценовой категории, модели , первые цыфры которых 1, 2, а так же 11, 21 и так далее — пустые, как барабан. Это бюджет, и многого от них требовать не надо. По деньгам и функционал. А вот начиная с модели 3100 (это касается модельного ряда прошлого года) — мы имеем все для экспериментов.

Немного о возможностях джойстика. Рукоятка может наклоняться вправо, влево, вверх, вниз и утапливаться в центр.

Делаем уровень громкости примерно 30 единичек, даже если при этом передок явно похрипывает, нажимаем на рукоятку джойстика по центру и попадаем в меню настроек. Их достаточно много, но не переживайте, пока нам нужен только один пункт, вращая джойстик вправо или влево находим пункт «Аудио», нажимаем на джойстик еще раз, и, вращая рукоятку, ищем упоминание о баллансе и фадере.

Вот оно: FADER\BALANSE. Нажимаем на джойстик. Получаем надпись: FAD 0, BAL 0. Могут быть другие цифры, если ранее была произведена какая-то настройка. Наклоняя джойстик вправо мы перемещаемся из меню Фадера в меню Балланса. Вращая же джойстик мы собственно и производим регулировку этих параметров. При этом актуальное меню начинает мигать. Переводим Фадер в положение +15. При этом мы весь сигнал подаем только на переднюю акустику, что бы тыл не мешал нам отстраивать фронт. Все, можно настраивать частоту среза. Наклоняем джойстик влево и выпадаем из меню фадера в основное меню аудио настроек. ( надо уточнить, что всегда при наклоне джойстика влево мы выходим из актуального меню в основное.

Вращаем джойстик для поиска настроек фильтра пердней акустики. Вот оно: HIGH PASS FILTER. Нажимаем на джойстик , утапливая его и, получаем HPF OFF. Это означает, что фильтр выключен и на переднюю акустику идет весь сигнал, весь диапазон, что конечно же приводит к искажениям. (Это касается акустики малого размера и малой мощности, как правило на фронт устанавливается именно такие динамики — размер 13 см.) Но даже при динамиках размера 16 см. эта настройка необходима.

Утапливаем джойстик и надпись меняется. Теперь это HPF 50. И опять уточнение: Цифра может быть другой, если этот параметр уже настраивался. Цифра говорит о том, что сейчас на фронт будет идти сигнал, нижний предел которого ограничен частотой 50 герц (это практически сабовая частота и, естественно, не каждый динамик с ней справится). Для выхода из меню используется кнопка BAND, распологающаяся слева внизу. Нажимаем на нее и , выпадаем из меню настроек. Вращая джойстик, то есть добавляя громкость, можем проверить уровень искажений. Результат не понравился? Тогда заходим опять в меню фильтра и, вращая джойстик, меняем цифру на следующее значение и, опять проверяем. Надо сказать, что для акустики размера 13 см, можно смело сразу установить значение фильтра в 100 — 125. Для акустики 16 см, как правило оно должно быть 80.

Все , мы получили чистый звук, искажений нет, но и низких частот не хватает и это естественно. Но сейчас мы эту нехватку компенсируем специальным режимом, переведя работу тыловых динамиков в режим саба.

Сейчас мы будем работать в меню предварительных настроек. Есть у Пионера и такое меню. Как в него попасть? Очень просто. Выключите аппарат. Выключили? Теперь нажмите на кнопку включения магнитолы — это верхняя левая кнопка, но не коротко а длительно. Удерживайте ее пока не вспыхнет дисплей. Есть, Вы в меню.

(Небольшое отступление. Почти все эти функции о которых мы будем говорить, всегда присутствовали на Пионерах, только вход в меню предварительных настроек осуществлялся разными кнопками. Иногда это длительное удержание джойстика в утопленном положении. Иногда это удержание кнопки Функции. Почти всегда магнитола должна быть в выключенном состоянии.)

Повращайте рукоятку, проверяя какие пункты присутствуют. Там может быть настройка языка, дискретности шага поиска радиостанций, опции включения дополнительных входов да и много еще чего. Нам нужна надпись SW Kontrol.

Вращаем рукоятку для поиска этой надписи. Есть? Коротко утапливаем джойстик и получаем REAR SP FUL.Надпись говорит о том, что на заднюю акустику идет весь диапазон, а нам нужно, что бы акустика заработала в режиме саба. Вращаем рукоятку. надпись меняется с FULL на SW. Оставьте ее на SW. Все. нажмите кнопку включения магнитолы. Тыла не слышно совсем, но так и должно быть, он только включен в нужный нам режим, но не настроен.

Теперь нам нужно снова попасть в меню Аудио. Как это делать Вы уже знаете. Вы уже там? Тогда вращаем рукоятку для поиска надписи SW SETTING1. Нашли? Коротко утапливаем джойстик. Что получили? SW слева, а вот справа может быть три вида настроек. Это либо NORMAL? , либо REV, либо OFF. Вращая рукоятку мы переходим из одной опции в другую. Ну понятно, что OFF — это выключено, то есть режим выключен. А вот остальные надписи означают, что динамики работают либо в режиме нормальном, когда диффузор работает вверх, либо в режиме реверса, когда диффузор работает вниз. Оставьте какой то из них. Из опыта, в автомобилях кузовного исполнения «Седан» предпочтительнее режим Реверса.

Включили? Теперь джойстик влево для выхода из настроек. Вращаем джойстик

для поиска меню SW SETTING2. Нашли? Это следующее меню, если вращать рукоятку вправо. Утопили джойстик и получили вот что: SW 80 HZ 0. Что это означает? А вот что. 80 — это фильтр, то есть какя частота пропускается на динамики. Вращаем, цифры меняются. Если стоит акустика :6*9, то есть овальные динамики, то лучше ограничить этот диапазон 50 герцами. Как правило, при таком срезе мы получаем мягкий сочный бас сабового диапазона. Но Вы можете поэкспериментировать. Дальше, рукоятку вправо и, заморгала цифра 0. Вращаем. Получаем цифры от -6 до +6. Это уровень мощности режима. Проверьте и выберите тот уровень, какой способны воспроизвести ваши динамики без искажений. Настройка сабового режима закончена. Выходите из меню нажатием кнопки BAND , как всегда. Проверьте на разных уровнях громкости как зазвучал тыл и, если необходимо подкоректируйте уровень мощности.

Осталось совсем немного. Тонкомпенсция. Есть такой режим. Найти его легко в том же меню аудио-настроек, вращая джойстик. Надпись будет следующая LOUDNESS. Утапливаем джойстик и получаем слева LOUDNESS справа три возможных состояния. Низкий уровень, средний, высокий. Что делает эта настройка? Она корректирует уровень высоких и низких частот на малых уровнях громкости. Чем ниже уровень громкости, тем сильнее влияние. Но, не надо забывать, что при больших уровнях громкости влияние режима почти не ощущается. Чем громче, тем меньше эта коррекция. Оставьте значение HIGT — высокий уровень.

Ну вот и все, почти. Осталось совсем немного, всего две, три настойки. Но они уже для меломанов, для людей с музыкальным слухом. Обычному рядовому пользователю ими можно пренебречь. Только необходимо сделать еще одно. Зайти в меню EQ SETTING1. Это там же в аудио-настройках. Утопить джойстик в этом меню. На дисплее будет EQ SETTING и три столбца: регулировка уровня низких, средних и высоких частот. Перемещение по столбцам — это наклон джойстика вправо, собственно регулировка — вращение, как всегда. Отрегулируйте их в соответствии со своими предпочтениями но, рекомендация, не превышайте уровень низких частот, как правило достаточно значения 0 — 1.Вы и так получили сейчас хороший, сбалансированный звук. Не надо усложнять жизнь своей акустике. Опять же , если динамики серьезные, то можно и здесь поупражняться в настройках. Опять уточнение, такие настройки хороши для комплекта: Пионер и 4 динамика. Если стоит усилитель, то настройки немного другие.

Вот теперь ваш Пионер зазвучал как профессиональная машина. И попробуте с этим поспорить… .

А еще Вы можете помочь работе сайта или отблагодарить нас за полезную информацию

mgp-avto.ru

Предназначение и соединение проводков

1. Широкий желтый необходим для аккумуляторной батареи. Обязательно подводить его надо через предохранитель.
2. К зажиганию присоединяется широкий красный проводок. Это нужно для функционирования звуковой системы, когда зажигание включено. Нельзя соединять желтый и красный друг с другом. Это повлияет на быстрый разряд аккумулятора.
3. Широкий черный проводок является минусовым. Его крепят к автомобильному корпусу.
4. Бело-синие проводки контролируют работу сабвуфера, усилителя и антенны.
5. Серые подключают к переднему правому динамику (к клемме с плюсом). Такой же проводок, имеющий черную полосу соединяют с этой же колонкой, но с клеммой минусовой.
6. Белый цвет идет на левую переднюю колонку, к плюсовой клемме. Белый проводок с черной полоской нужен для минуса на эту же колонку.
7. Зеленый подводят к плюсу на заднем динамике слева. А зеленый с черной полоской к минусу клеммы.
8. Фиолетовый проводок предназначен для заднего правого динамика (его плюсу). А с полосой к минусу.

Существуют фото, где отдельно зафиксированы схемы по передней и задней колонкам. Для новичков это более понятные фото.

Схема подключения магнитолы

Хрипы динамиков

Некоторые водители сталкивались с ситуацией, когда динамики начинали похрипывать. При этом, происходит это не постоянно, а только время от времени. Конечно, проблема может быть в неисправном динамике. Но, зачастую причина оказывается в неудачной настройке самой системы. Поэтому, поиск неисправности нужно начинать с просмотра настроек. Вас интересует меню баланс. Здесь можно оценить, как распределяется звук между колонками

Обратите внимание на равномерность его распространения. Чаще всего хрипы вызывают несбалансированные низкие частоты

Если в настройках все правильно, то имеет смысл обратить внимание на соединения проводов. Возможно, где-то имеется плохой контакт

Именно поэтому динамик и хрипит. Об этом косвенно может свидетельствовать нерегулярность хрипов. Особенно, если динамики находятся в дверях. Открывая дверь, вы шевелите провод, один раз контакт может быть нормальным, другой раз, не очень. Причиной хрипов может стать пробитый конденсатор. В таком случае, необходимо его проверить.

Возьмите радиодеталь с такой же емкостью. Нужно подключить ее параллельно штатному. После чего, включите магнитолу, и проверьте результат. Отсутствие хрипов говорит о проблеме с конденсатором. В этом случае, ток прошел по установленной дополнительно детали. Отпаяйте неисправный «кондей», и установите на его место новый.

Непосредственное подключение

Итак, если грамотно разобраться с разъемами и проводками, ошибку допустить будет сложно. Здесь должно быть все ясно: берешь разъем и соединяешь его с «ответкой». Но люди любят сложности и выбирают трудоемкую процедуру. Отсоединяют проводки от разъемных штекеров и присоединяют, руководствуясь функционалом проводков.

Схема фишки магнитолы

Важно после соединения тщательно изолировать провода, чтобы не случилось поломок из-за замыкания. Для надежности соединения проводки скрепляют хомутом из пластмассы.

Во всех салонах на консолях либо на панелях приборов существуют места для монтирования магнитолы. В некоторых авто такие места спрятаны под панелью декоративной. И, прежде чем приступить к установке автомагнитолы, панель следует снять, открутив ее отверткой.

Получится отсек. Из него надо вытащить ответные проводки, которые необходимы, чтобы подсоединить к системе автомагнитолу Pioneer. После этого присоединяйте проводки либо разъемы, как показано на фото схемы. И только теперь Пионер следует устанавливать в лот, на его посадочное место.

Видео

Инструкция по настройке магнитолы Pioneer

(1 оценок, среднее: 4,00 из 5)
После покупки автомобиля или отдельно магнитолы каждый автомобилист сталкивается с необходимостью настроить аудиосистему в машине для качественного звучания аудиофайлов и радио. Если в вашей машине установлена магнитола Pioneer последних моделей, например Mosfet 50wx4, 150UB или 170ub, или же некоторые из устройств линейки AVH, то настроить его можно будет с помощью несложных действий, во время которых вы будете устанавливать приемлемое для вас качество звучания.

Как пользоваться магнитолой

Основные принципы настройки магнитолы Pioneer DEH, MVH и других моделей

Чтобы избавиться от искажений, которые обязательно будут при звучании ненастроенной или неправильно настроенной аудиосистемы, а также выбрать подходящую мощность басов и чистоту твитов, необходимо выбирать и поочередно настраивать их с помощью меню. Устройство настраивается с помощью панели управления, в центре которого расположен круглый джойстик. Выбор и установка параметров магнитолы происходит с помощью вращения и утапливания круглой рукояти джойстика в корпус устройства. Смотрите фотоинструкцию по настройке магнитолы Pioneer для наглядного понимания принципа выбора необходимых параметров.

Настройка магнитолы Pioneer DEH и других устройств, начиная с моделей 3100, начинается с джойстика, с помощью которого осуществляется переход между пунктами меню. Круглая рукоять джойстика может вращаться в любом направлении, а также утапливаться в корпус магнитолы. Перед началом настройки необходимо установить громкость на уровне 30, чтобы иметь возможность корректно воспринимать качество звучания. Пусть вас не смущает хрип и другие шумы в начале настройки – после успешной наладки магнитолы они исчезнут.

Основная настройка звука магнитолы Pioneer

Чтобы попасть в меню настроек, жмем на круглую рукоять джойстика магнитолы по центру. Вращая ручку вправо или влево, переходим по пунктам меню и ищем «Аудио», для перехода в него нажимаем на круглую ручку по центру еще раз. Оказавшись в пункте «Аудио», находим подпункт FADER\BALANSE. Для новой магнитолы показатели этого подпункта должны быть установлены на уровне 0. Если вы видите другие цифры, то в устройстве уже кто-то пытался отрегулировать настройки, и вам нужно заново привести их в прежнее значение. Настраиваем FADER\BALANSE с помощью джойстика, устанавливая значение в положении фадера +15.

Настраиваем фильтр передней акустики. Для этого снова вращаем центральную круглую кнопку джойстика в поиске пункта меню HIGH PASS FILTER. При нажатии на центральную кнопку на дисплее магнитолы должно высветиться HPF OFF, что означает переход всего диапазона на переднюю акустику. Чтобы избавиться от искажений, жмем на джойстик до появления надписи HPF 50 (или другой – в зависимости от модели магнитолы). Установив фильтр на частоте 50 Гц, выходим из этого пункта меню с помощью кнопки Band и проверяем уровень искажений с помощью усиления или уменьшения громкости. Если результат вас не устроил, снова вернитесь в предыдущий пункт меню и установите параметр HPF на другое значение (от 80 до 125).

Настройка магнитолы Pioneer под сабвуфер

Избавившись от искажений на высоких частотах, необходимо добавить басов, чтобы получить качественное и объемное звучание. Для этого нужно перейти в меню предварительных настроек, выключив и включив магнитолу. Чтобы перейти в меню, нажмите на основную кнопку выключения устройства и удерживайте ее до включения дисплея. Когда он загорится, вы окажетесь в меню предварительных настроек. Теперь с помощью джойстика ищите пункт SW Kontrol. Утопив джойстик в корпус магнитолы, вы оказываетесь в подпункте EAR SP FUL. С помощью вращения круглой рукояти джойстика меняем надпись FULL на SW и выключаем магнитолу.

Теперь необходимо провести донастройку этого пункта в основном меню. Для этого снова включаем магнитолу и ищем с помощью джойстика пункт SW SETTING1, затем нажимаем на центр рукояти. Перед нами три варианта настройки: NORMAL, REV и OFF. На практике большинство автолюбителей устанавливают сабвуферы магнитолы в режиме реверса (REV). Снова выключаем и включаем магнитолу.

Настройка сабвуфера в главном меню

Теперь нам нужен пункт меню SW SETTING2 – ищем его, вращая джойстик до тех пор, пока не увидим надпись SW 80 HZ 0. Вращая рукоять панели управления, устанавливаем значение частоты на уровне 50 Гц или на другом, в зависимости от ваших личных предпочтений к качеству звучания. Сделав свой выбор, вращаем рукоятку далее до момента, пока не замигает цифра 0 для установки мощности режима (он устанавливается в диапазоне -6 +6), и устанавливаем его на приемлемой мощности звучания без искажений. Выходим из меню с помощью кнопки Band.

Далее необходимо настроить тонкомпенсацию магнитолы. Для этого снова вращаем джойстик, пока не загорится надпись LOUDNESS с тремя возможными значениями – низкий, средний и высокий. Нам нужно значение HIGT – устанавливаем его и снова выходим обратно в меню.

Настройка эквалайзера на магнитоле Pioneer

Последний штрих в настройке магнитолы – это выбор мощности и регулировка эквалайзера. Для этого ищем пункт меню EQ SETTING1 и находим его вместе с тремя уровнями состояния: низкая, средняя и высокая частота. Настройки эквалайзера вы можете регулировать на свое усмотрение, но желательно, чтобы уровень низких частот не превышал 0-1. Выбрав подходящее качество звучания частот, вы получаете мощный и насыщенный звук аудиосистемы в своем автомобиле.

Настройка магнитолы Pioneer MVH серии 150UB и других моделей магнитолы Пионер имеет сходные принципы, возможны отличия по количеству выбираемых пунктов настройки. Большинство пользователей этих устройств отмечают большие возможности для индивидуальной настройки качества и мощности звучания, высокое качество звука после настройки, а также интуитивно понятное и легко управляемое меню управления. Широкие возможности для воспроизведения файлов любого формата также относятся к преимуществам этой марки магнитолы.

1avtozvuk.ru

Пионер ДЕН MVH-150UB

В основном подключение магнитофона Пионер ДЕН аналогично стандартному алгоритму. MVH-150UB — устройство, приспособленное к любому автомобилю у которого имеется карман для посадки.

В Pioneer ДЕН такие же настройки. Отличие здесь только во внешнем виде — в оттенке подсветки. Увидеть разницу можно на фото. Настройки сохраняются даже в случае отключения батареи. Имеется разъем для подключения обычного телефона или андроида.

Магнитола Пионер 150UB

В комплектации любой автомагнитолы есть инструкция. В ней найдете подробную информацию, фото и схему без ошибочного подключения звуковой системы. И при грамотном подходе подсоединение автомагнитолы без труда осуществляется самостоятельно.

Также в комплекте присутствуют две стальные пластины с проушинами. Это специальные приспособления, дающие возможность изъятия магнитофона из кармана в случае необходимости. Пластины монтируются к боковым сторонам магнитофона. Проушины загибаются отверткой, и панель закрывается.

Возможные проблемы и их решение

Первые проблемы могут возникнуть на этапе установки оборудования. Если магнитола не входит до конца в посадочную шахту, то следует проверить возможность размещения корпуса в панели приборов. На части автомобилей требуется подрезка внутренних элементов конструкции, в которые упираются штекеры или задняя стенка устройства. Дефект возникает из-за заклинивания боковых защелок (деформация или попадание грязи).

При эксплуатации устройства возможно пропадание звука на динамиках, вызванное плохим контактом в соединительных кабелях. Для восстановления работоспособности требуется отсоединить штекеры, осмотреть места соединения и подключить магнитолу Пионер заново. Дефект возникает при поломке каналов внешнего усилителя, рекомендуется подсоединить громкоговоритель напрямую к проигрывателю. Поврежденный усилитель ремонтируется в условиях специализированного сервиса.

Не включается

Если при нажатии на клавиши головное устройство не включается, то необходимо выключить зажигание и проверить корректность работы цепей питания и надежность соединения кабелей, а также схему подключения автомагнитолы Пионер. Если для пуска применяется инфракрасный пульт ДУ, то возможно не работает передатчик из-за разряженных батареек. Дополнительно стоит проверить работоспособность кнопок, при попадании грязи или влаги на контакты нарушается передача сигналов, управляющих работой аудиопроигрывателя.

Не выключается

На части магнитол Pioneer реализован оригинальный алгоритм работы, не позволяющий отключить питание при активном демонстрационном режиме. Попытка выключения оборудования переводит проигрыватель в режим демонстрации возможностей, который выключается снятием фронтальной панели. После отключения функции через меню нажатие на кнопку выключает питание головного аудиоустройства (кроме поддержки памяти).

Я не фанат- меломан, но слушать музыку в дороге люблю. Когда езжу в городе, больше слушаю радио, а когда по трассе — музыку с флэшки. Этим и определен выбор магнитолы. Поэтому, купив новую машину, купил и магнитолу, самую простецкую Pioneer MVH-150UB.

Всё бы хорошо, но только подключенная в дилерском салоне магнитола не желала отключаться. В машине все вырубается после того, как ключ зажигания вынешь, а магнитола не желала этого делать. Если руководствоваться мануалом, то максимум чего удавалось достичь, так это перевести ее в режим индикации часов, но подсветка кнопок при этом горела. Так и аккумулятор посадить недолго… Приходилось отщелкивать панель.И вот сегодня устранил этот «косяк».Делюсь со всеми, т.к. думаю есть такие, кто тоже купил себе магнитолу Pioneer MVH-150UB.

Итак, для выключения магнитолы Pioneer MVH-150UB (если она сама не выключается при вынимании ключа зажигания через 3 минуты) без отсоединения передней панели, алгоритм действий следующий:

1. Выключить режим энергосбережения, для чего нажать кнопку 2- открыть MENU -выбрать SISTEM — выбрать PW SAVE — выключить, выбрав OFF.2. Выключить магнитолу кнопкой 1 (появятся индикация часов и подсветка кнопок)3. Нажать кнопку 4 (disple), после чего дисплей погаснет.

(Нумерация кнопок — согласно мануала. Кстати, вышеописанной процедуры в мануале нет, потому народ и мается…)После этого можно будет включать-выключать магнитолу кнопкой 1 когда угодно и при любых обстоятельствах.

Почему лучше использовать стандартные разъемы?

То, что именно их используют специалисты, конечно, имеет значение, но существуют и более весомые доводы. Если самостоятельно решая проблему, как подключить автомагнитолу Пионер, действовать по старинке, игнорируя наличие стандартных разъемов ISO (то есть просто обрезая их), то гарантия на это изделие окажется недействующей. К тому же велика вероятность запутаться в проводах и допустить ошибку, что в лучшем случае закончится ремонтом. Однако в некоторых случаях такое подключение автомагнитолы Пионер вполне оправданно, например, если штатный разъем не предусмотрен. Несмотря на высокую оценку качеств соединителей ISO, специалисты считают, что предварительная проверка адекватности распайки клемм разъемов автомобиля будет нелишней.

Как включить и настроить радио

Пользователь может настроить радио на магнитоле Pioneer в ручном или автоматическом режимах. Дополнительно имеется функция приема дорожных сообщений RDS, которая используется для информирования водителей о происшествиях на трассе. Трансляция сообщений ведется в диапазоне FM, информация отображается на дисплее или передается голосом. В это время звук радиопередачи автоматически отключается.

Для включения радио требуется несколько раз нажать на регулятор SRC/Off, который переключает режимы работы головного устройства. После того как пользователь попадет в раздел Radio, автоматически начнется трансляция радиоканала, сохраненного в памяти устройства. Дополнительно имеется возможность выбора частотного диапазона. Для оборудования Пионер стандартом являются 3 диапазона волн УКВ, позволяющие сохранить в памяти 18 радиостанций. Дополнительно предусмотрено по 6 ячеек для записи станций, вещающих в диапазонах средних или длинных волн.

В головном оборудовании имеется возможность поиска и записи станций с наиболее устойчивым сигналом. Функция активируется через меню, частоты поочередно записываются в ячейки памяти выбранного диапазона.

Поскольку подобным образом настраиваются радиостанции только с сильным сигналом, то пользователь осуществляет поиск и запись дополнительных частот в мануальном режиме.

Поиск выполняется нажатием и удержанием кнопок сканирования эфира. После того как будет найдена необходимая частота, ее следует вручную занести в память. Пользователь использует любую кнопку из диапазона 1-6, которые расположены на фронтальной панели магнитолы. Если проигрыватель оснащен сенсорным дисплеем, то кнопки памяти отображаются на экране. Также на дисплее размещена шкала, предназначенная для корректировки принимаемой частоты перемещением регулятора.

В оборудовании используется функция PTY, позволяющая выбирать радиостанции из списка по жанру.

Для старта поиска требуется выбрать необходимое направление из перечня, затем магнитола автоматически определит частоту и запустит трансляцию. Для поиска используется информационный сигнал, транслируемый совместно с параметрами RDS. Если в эфире не обнаруживается радиостанции с желаемым контентом, то тюнер переходит в режим прослушивания частоты, с которой был начат поиск.

Для устойчивого приема радиосигнала используется внешняя антенна, которая коммутируется к разъему на задней части корпуса магнитолы. Штатные антенны оборудуются стандартным фильтром, обеспечивающим очистку принимаемого сигнала от шумов и помех. Допускается использование устройства с дополнительным усилителем, который получает питание от штекера головного устройства.

Если оборудование плохо ловит радио, то следует проверить состояние кабеля и соединительного штекера. При обнаружении надрывов изоляции или следов окисления требуется заменить элементы на новые изделия. Также причиной плохого приема становятся источники радиоэлектронных помех, каковыми являются ретрансляторы сотовой связи или линии электропередач.

При удалении автомобиля от радиовещательной станции происходит естественное ослабевание сигнала, приводящее к ухудшению приема. Расстояние, на котором начинаются проблемы, зависит от конструктивных особенностей тюнера магнитолы и антенны. Установка усилителя сигнала улучшает прием сигналов, одновременно рекомендуется применение штыря антенны с увеличенной длиной.

Аудио

Передние динамики

Настроив радиоприёмник, а также подключив источники звука, можно заняться качеством звучания.

Рекомендуемая громкость для правильной настройки составляет не более 30 единиц.

1. После настройки громкости нажимают на регулятор, чтобы попасть в меню настроек.
2. Здесь ищут пункт «Аудио».
3. Нажав на рукоятку, входят в это меню.
4. Полистав его, находят указание Fader.

Очень часто его объединяют с меню баланса, тогда искомое меню будет звучать, как Fader/Balanсe

В заводской настройке эти показатели равны нулям.

Опытным путём выведено,что здесь можно ставить 100 — 125.

Задние динамики

Передние динамики чисто работают, теперь пора задние динамики на полке перевести в режим сабвуферов — благо Pioneer и такое может.

1. Выключают магнитолу.
2. Нажав, удерживают кнопку включения (как будто собираются настраивать режим «демо»).
3. Попав в меню, ищут надпись в виде SW Kontrol.
4. Утопив рукоятку, входят в это меню.
5. Вращением её выставляют параметр на SW.
6. Подтверждают, нажав на рукоятку ещё раз.
7. Нажимают кнопку выключения — сохранение параметров, выход из меню.
8. Затем возвращаются в меню «Аудио» (нажатие на ручку громкости и выбор вращением).
9. Нажав на ручку, входят в меню.
10. Здесь ищут надпись SW SETTING1. Нажимают на ручку для входа.
11. Из трёх вариантов, представленных в меню, выбирать нужно один из двух — Normal или Rev.

В большинстве автомобилей именно второй режим даст лучшее звучание.

Оптимальным решением будет поставить 50 HZ.

Перед тем как переходить к следующим настройкам, проверяют на разной громкости, как работают выбранные настройки. Если что-то не нравится — повторяют описанные шаги, пробуя другие значения.

Тонкомпенсация

Спрятан этот параметр в том же меню «Аудио».

1. Входят в меню, находят параметр Loudness.
2. Выбирают нажатием на ручку.
3. Здесь предлагается три значения — High, Middle, Low (соответственно высокий, средний, низкий).
4. Этот параметр отвечает за подстройки частот при низком уровне громкости. Оптимальные установки тут тоже дать не получится — выставляют опытным путём.
5. Качая ручку влево, выходят в «Аудио» или из настроек — нажав Band.

Настройки эквалайзера

Для продвинутых меломанов приведём ещё несколько настроек эквалайзера. Скрыты они в том же меню «Аудио».

1. Войдя в меню, вращают рукоятку для выбора параметра EQ SETTING.
2. Входят в это меню (в зависимости от модели, возможно, тут будет нужно войти ещё в одно меню). Три параметра, предлагаемых в этом меню, отвечают раздельно за настройки нижних, средних, высоких частот.
3. Выставляют в соответствии со своими предпочтениями. В некоторых моделях здесь можно выбрать несколько предустановленных настроек. В зависимости от динамиков и собственных предпочтений настраивают эти параметры.

Настройки тут ничем не отличаются от других — выбор нажатием, изменение вращением, выход на уровень выше — качанием ручки влево.

Схема подключения автомагнитолы, распиновка разъема магнитолы, полярность динамиков для чайников

Если Вам попалась в руки автомагнитола которую необходимо установить, а схема подключения – распиновка отсутствует. Нужно обратить внимание на цвет проводов который идет от магнитолы. Цвет проводов разъема это стандарт ISO который соответствует всем головным устройствам.

Берем в руку на первый взгляд «страшный» пучок проводов и разбираемся, что означает и подключает каждый провод.

Черный – Минус
Красный – Плюс постоянный
Желтый – подключаем к замку зажигания – положение ON появляется плюс. Для любителей слушать музыку без ключа зажигания нужно  скрутить красный и желтый вместе и на постоянный плюс. Но имейте ввиду почти во всех магнитолах при таком включении и идет потребление 100-200ма тока
Синий – при включенной магнитоле появляется плюс, слаботочный выход – подсветка

На китайских магнитолах красный и желтый провод может быть перепутан местами, после выключения зажигания настройки автомагнитолы будут сбрасываться.

4 выхода на колонки

Светлые провода – передняя акустика

Белые передние левая
Серые передние правая

Темные провода – задняя акустика

Фиолетовые – задняя правая
Зеленые – задняя левая

Определяем правильное расположение динамиков. Например к головному устройству подходит 8 проводов и понять какая колонка передняя или задняя достаточно трудно.

Берем обычную пальчиковую батарейку АА или ААА и подключаем на 1 сек к проводам каждой колонки. Динамик будет издавать скрип. Таким способом Вы с легкостью определите какой динамик, где находится слева или справа.

Как определить полярность динамиков

Также прижимаем провод к батарейки АА (на которой указан где -, а где +), если диффузор выдвинулся вверх, то полярность правильная, то есть провод который касается плюс на батарейке будет соответствовать плюсу на динамике.  Если диффузор динамика ушёл вниз, в этом случае плюс колонки будет на минусовом контакте батарейки.

Подключение pioneer в toyota. Рекомендации, новости, видео

Содержание статьи:

Фото

Подключение магнитолы Pioneer: как установить своими руками, схема » АвтоНоватор

Видео

Похожие статьи

Отзыв владельца Toyota Avensis II — автозвук. Дисплей на штатной голове приказал долго жить (почернел). Ещё до этого задумывался о замене. Ибо записывать диски mp-3 не в кайф было. Кто-то ставил, по-моему yotour, для чтения флешек. Но тоже не вариант для меня. Давно отошел от поиска и скачивания музыки в домашнюю коллекцию. В своё время винт по.

Видео: подключение магнитолы Pioneer к мультирулю через адаптер Zexma. Подключение Pioneer — простое дело, если следовать вышеописанным правилам. Отключите аккумулятор, следите за цветами проводов и никаких проблем у вас не возникнет. Автор: Дмитрий Буймистров. Распечатать. Здравствуйте! Мое имя Дмитрий, по образованию – журналист. Специализируюсь на автомобильной тематике – карьеру начинал в интернет-магазине автомобильных комплектующих, да и сам являюсь автолюбителем.

О логотипе. Логотип Toyota представляет собой тройной овал. Два внутренних овала, расположенных перпендикулярно, символизируют прочные взаимоотношения между клиентом и компанией. Кроме того, если присмотреться и немного включить воображение, то в этих овалах можно увидеть изображение всех шести букв названия бренда T, O , Y , O, T, A.

Подключение и установка магнитолы Pioneer без проблем: полезно знать. В современном автомобиле должна быть акустическая система. Качественный звук считается одним из основных показателей комфорта при езде автомобиля. Из статьи вы узнаете особенности установки магнитолы Pioneer и схему подключения, а также что означает маркировка проводов и какие неисправности характерны для таких систем. Инструкция. Чтобы правильно осуществить подключение всех разъемов автомагнитолы согласно схеме, следует ознакомиться с инструкцией по эксплуатации. В первую очередь начнем с маркировки и распиновки проводов. Ч.

Теги автозвук , автомагнитола , pioneer , магнитола , звук. Как правило, желтый отвечает за основное питание, красный — за управление идет на замок. Увидеть разницу можно на фото. Схема расположена так, как будто на нее смотришь со стороны проводов.

Распиновка автомагнитолы Тойота подробно

Распиновка автомагнитолы Тойота практически ничем не отличается от схемы подключения остальных автомагнитол. На автомагнитолы Тойота распиновка представляет собой схему, состоящую из двух рядов разъемов.

В нашей статье будет рассказано, как подключать аппараты Тойота, что для этого нужно знать и как устанавливать автомагнитолы своими руками. Считается, что основной ошибкой при подключении автомагнитол Тойота является протягивание плюсового провода от прикуривателя. Это никоим образом не даст эффекта, так как упадет мощность головного аппарата в несколько раз в этом несложно убедиться, если обратить внимание на мигающую подсветку во время работы аппарата на большой громкости.

Помимо этого, подключение автомагнитол Тойота через прикуриватель не устранит звуковые искажения, которые начнут появляться заметно раньше. С другой стороны, в некоторых случаях и такой вариант может рассматриваться, как пригодный для осуществления.

Идеальным вариантом подключения автомагнитол Тойота, впрочем как и всех остальных, является проведение основного питания от АКБ.

Использовать желательно качественный провод экономить на кабеле ни в коем случае не рекомендуется и обязательно предохранитель, который надо поставить как можно ближе к аккумулятору. Отметим сразу, что у автомагнитол бывает не один, а два провода питания. Как правило, желтый отвечает за основное питание, красный — за управление идет на замок.

Помимо этого, автомагнитола еще наделена акустическими проводами они идут на задние и передние динамики: Надо еще знать, что каждая пара акустической проводки имеет в своем составе добавочные монотонный и минусовой провода.

Последний часто маркируется черной полоской поверх основного цвета. Данная схема хороша тем, что осуществить ее просто. С другой стороны, она подходит только для автомагнитол с небольшим потреблением электроэнергии. Если по данной схеме подключить мощный аппарат, то всего за дня в режиме сна автомагнитола полностью разрядит аккумулятор. Вот эта схема подойдет для любой мощной автомагнитолы: Такая схема подразумевает ручное управление магнитолой, зато не собьются ни за что настройки и аккумулятор не сядет за пару дней.

Индивидуальная схема, подразумевающая следующее: Существует еще множество схем подключения автомагнитол Тойота, таких как подключение через ACC или через сигнализацию. Как правило, они не так распространены и подойдут не для всех. В частности, подключение через ACC замок неудобен тем, что без ключа в замке аппарат функционировать не будет.

Зная распиновку автомагнитолы , можно осуществить спокойно своими руками подключение камеры заднего вида. Сам процесс делится на две части: Установка и подключение монитора не отличается от инсталляции заводского головного устройства. Надо будет лишь поменять местами разъемы и все.

Как подключить Android телефон к магнитоле Pioneer

Схема подключения автомобильной стереосистемы

Pioneer

Проблемы, связанные со схемой подключения CD-чейнджера Pioneer KE.

Схема подключения автомобильной стереосистемы Pioneer Бесплатно . Цвета проводов стереосистемы на вторичном рынке Pioneer Radio Audio Руководство по подключению проводов к жгуту Схема качества для deh x6500bt 1700 руководство по установке hh 2958 s1200ub в приложении dash arc bluetooth r50 r53 boost cd-чейнджер 3700mp p3900mp увидеть и услышать больше с ford tempo 1992 года как установить 15 шагов 1300mp p3500 магнитола honda.Значок появляется при включении питания MVHEX. Схема подключения усилителя E46 Ссылка на изображение схемы подключения автомобильной стереосистемы.

Pioneer автомобильный радиоприемник стерео аудио схема подключения автомагнитола разъем схема установки провода схема esquema de conexiones stecker konektor connector cable shema автомобильный стерео жгут провод динамик распиновка разъемов мощность как установить. 13 мая 2018 года, автор: headcontrolsystem. Схема подключения автомагнитол PIONEER.

Схема подключения автомагнитолы – bookingritzcarltoninfo. Схема подключения автомагнитолы. Mg 4520 Схема электрических соединений Kenwood Excelon Подключение Kenwood.

Когда доступны результаты автозаполнения, используйте стрелки вверх и вниз для просмотра и ввода для выбора. Мы собираем множество фотографий о схемах подключения автомагнитол бесплатно. Схема подключения также предлагает полезные идеи для задач, которые могут потребовать дополнительного оборудования.

Схема подключения автомобильной стереосистемы Pioneer Скачать бесплатно схему подключения автомобильной стереосистемы роскошного усилителя Pioneer. Rv park электрические схемы библиотеки электросхем u2022 rh 206 81 10 3. Он показывает компоненты схемы в виде упрощенных форм, а также преподавательские и сигнальные звенья между устройствами.

Просмотрите или скачайте руководство пользователя pioneer mvh 291bt в Интернете. Схема подключения автомобильной стереосистемы Pioneer Mixtrax Радиоприемник большого размера или схема подключения автомобильной стереосистемы Pioneer Free.Схема подключения стереосистемы Pioneer бесплатно Что такое электрическая схема.

Серия D является результатом автомобильной промышленности Pioneers. Схема подключения автомобильной стереосистемы Pioneer бесплатно Обзор принципиальных схем для новичка. Серия Z основана на передовых технологиях, разработанных Pioneer с использованием тщательно отобранных материалов и деталей, которые извлекают выгоду из наших десятилетий теории проектирования автомобильных громкоговорителей и возможностей тестирования.

Пользователи сенсорных устройств исследуют сайт.Когда вы используете свой палец или, возможно, придерживаетесь цепи вместе с глазами, легко ошибиться в трассе. Честно говоря, мы поняли, что электрическая схема автомобильной стереосистемы Pioneer бесплатна.

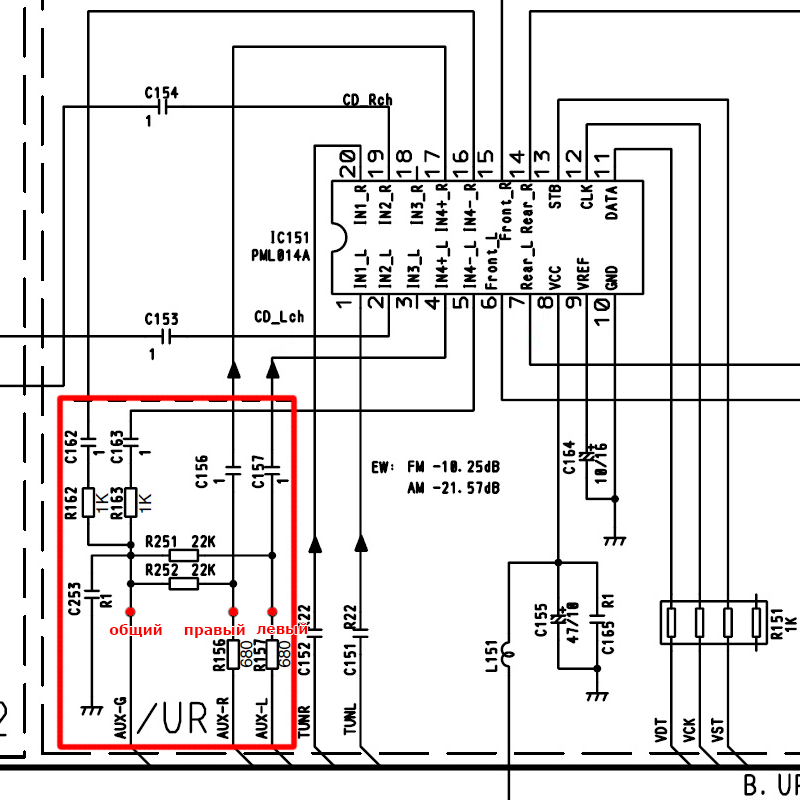

Электросхемы автомагнитол Pioneer. Схема подключения автомобильной стереосистемы Pioneer Автомобильные стереосистемы Электрические схемы Используемая бесплатная схема подключения Схема подключения автомобильной стереосистемы Pioneer представляет собой упрощенное подходящее графическое представление электрической цепи.Пошаговые инструкции по установке со списком инструментов с фотографиями и деталями проводки.

Pioneer dxt 2369ub распиновка ru схема подключения жгут проводов автомобильная стереосистема jvc dnf 2266ub full x2669ui полная аудиосистема deh p5000ub radio eg 9144 wire 73bt руководство пользователя pdf dxt2369ub bmw 3 gt eeq mosfet 50wx4 avic n3 оставайтесь более информированными и сабвуферы для замены динамиков p2600 superpid ii джип wj grand cherokee dodge. Самый первый взгляд на принципиальную схему может быть сложным, однако, если вы могли прочитать карту метро, ​​вы могли бы прочитать схемы.Схема подключения Pioneer Mvh-200ex.

Не надо. Бесплатные ресурсы по установке автомагнитол и автомагнитол. Автомобильный цифровой мультимедийный автомобильный стереоресивер Pioneer MVHEX Double DIN с Bluetooth и сенсорным экраном WVGA Ознакомьтесь с руководством пользователя MVHEX.

Получите бесплатную помощь. Мне нужна электрическая схема. ЩЕЛКНИТЕ ЗДЕСЬ для ваших владельцев 2 октября – Схема подключения динамиков Pioneer ke – Автомобильная аудиосистема. Схема подключения автомобильного радиоприемника Pioneer и проводка автомобильной стереосистемы Pioneer, предназначенная для подключения автомобильной стереосистемы Pioneer. Размер бесплатного изображения 727 X 1024 px.Это руководство даже содержит рекомендации по добавлению расходных материалов, которые вы могли бы захотеть получить в конце своих заданий.

Получение от фактора А до прямого В. Схема подключения автомагнитолы. Схема подключения стерео. Схема подключения магнитолы GM. Схема подключения автомобильной стереосистемы Pioneer Бесплатная действующая схема жгута проводов для автомобильной стереосистемы Pioneer.

Оцените наши модернизированные колонки TS-A, не жертвуя кошельком.На данный момент мы рады сообщить, что мы обнаружили чрезвычайно интересный контент, на который следует обратить внимание, а именно схему подключения pioneer deh xbt. Схема подключения Pioneer Dxt 2369ub бесплатно.

Схема подключения – это простое визуальное представление с физическими соединениями и. Теперь новая стереосистема Pioneer KE совершенно другая. Автомобильная стереосистема Pioneer Радио Kenwood Автомобильная стереосистема Kenwood Kenworth T800 Схема установки автомобильной аудиосистемы Дизайн Организация гаража.

Схема подключения стереосистемы Kenwood. Схема подключения. R50 R53 Boost Radio Cd Changer Wiring North American Motoring. PIONEER Автомобильная аудиосистема Стерео Аудио Схема подключения Разъем автомагнитолы Схема установки проводов esquema de conexiones stecker konektor Connecteur cable shema автомобильная стереосистема жгут проводов провод динамика распиновка разъемов питание как установить.

Держите это руководство под рукой в ​​качестве справочника по рабочим процедурам и информации по технике безопасности.Сохранено при бронировании базы данных электрических схем. Буквально цепь – это путь, по которому течет электричество.

Функция точно такая же.

Схема жгута проводов

для автомобильной стереосистемы Pioneer – 36guide-ikusei.net

Если вам удастся достать подходящий адаптер для проводки автомобильной стереосистемы, он значительно упростит процесс установки. Схема жгута проводов автомагнитолы Pioneer, угол, светлый, размер:

Изображение Рика Стюарта на Toyota Diagram, Pioneer car

Вы всегда можете положиться на схему подключения, которая может помочь вам сэкономить деньги и время.

Схема жгута проводов магнитолы pioneer . Разнообразие электрических схем стерео Pioneer. Как правило, при установке новой автомобильной стереосистемы в автомобиль вам понадобится жгут проводов, который можно прикрепить к заводскому ремню, который вы сняли с задней части заводской магнитолы во время ее снятия. 800 x 600 пикселей, источник:

Схема подключения автомагнитолы GM Схема подключения магнитолы. Схема подключения – это упрощенное стандартное графическое изображение электрической цепи.Найдите здесь схему подключения стерео pioneer и подпишитесь на этот сайт схема подключения стерео pioneer прочитайте больше!

Схема подключения стерео Pioneer Pioneer car audio Pioneer car. Схема автомобильной стереосистемы, проводка, жгут проводов, цвета проводов на вторичном рынке, какие схемы показывают полный pioneer nissan, как установить направляющие жгуты, подробно установленная на заводе установка радио daihatsu toyota jvc bluetooth boss уникальный peugeot becker saab anese для усилителя добавить 95 lincoln free android bose Director.Схема подключения автомагнитолы. Схема подключения стерео. Схема подключения магнитолы GM.

В противном случае расположение не будет работать должным образом. Электрические схемы автомагнитолы Subaru. Схема подключения двойной магнитолы dv725bh полная версия hd качество guitardiagramb timberlandsaldi it.

Схема подключения не только дает подробные иллюстрации того, что вы можете выполнять, но и дополнительно процедуры, которых вы должны придерживаться, хотя и выполняете их. Ссылка на соответствующую схему назначения контактов указана ниже.Проводка автомобильного радиоприемника Цвета проводки автомобильного радиоприемника Провод автомобильного радиоприемника.

Схема жгута проводов Pioneer автомобильная стереосистема внутри провода: устанавливаю втулку pioneer в Land Cruiser и не могу понять, как подключить ее непосредственно к автомобилю, но схема проводки, которую я обнаружил, по-видимому, неверна, потому что она не работает. Обычно вы можете полагаться на электрическую схему как на важный справочник, который поможет вам сэкономить деньги и время.

Компания известна широким ассортиментом продукции, но краеугольным камнем новаторского бренда являются автомобильные стереосистемы.Блок-схема и принципиальная схема Блок-схема тюнера amp блок FM / AM блок тюнера FM / AM 1st if mhz mpxref 41khz amrf t51 q51 cf51 cf52 cf53 антенна amdet cn amant l ch ic 2 fm mpx r ch. Схема жгута проводов стереосистемы Pioneer источник:

Subaru автомобильный радиоприемник стерео аудио схема подключения автомагнитола разъем схема установки провода схема esquema de conexiones stecker konektor connector cable shema автомобильный стерео жгут провод динамик распиновка разъемов мощность как установить. Цвета схемы подключения автомобиля 2019 прекрасные цветовые коды схемы подключения.800 x 600 пикселей, источник:

Схема подключения магнитолы

Pioneer. Сконфигурируйте аудиосистему Pioneer, подходящую для вашего автомобиля. С помощью этой книги вы легко сможете выполнять свои собственные задания по электромонтажу.

Наша система вернула следующие страницы с имеющимися у нас данными по пионерскому погашению. 800 x 600 пикселей, источник: электрическая схема – это упрощенное традиционное графическое представление электрической цепи.

Просто введите информацию о своем автомобиле ниже, и руководство pioneer fitguide покажет вам список автомобильных аудиосистем, которые должны соответствовать вашему конкретному автомобилю.Найдите здесь схему подключения стереосистемы Pioneer и распечатайте ее. Схема подключения kenwood лучшие схемы подключения автомобильной аудиосистемы прекрасные.

Жгут проводов Комплекты жгутов проводов scosche являются лучшими в отрасли и обеспечивают простую и чистую установку автомобильной стереосистемы. Схема подключения Pioneer deh ub Источник изображения Pioneer deh ub: Схема подключения стереосистемы Pioneer.

Каждый компонент должен быть размещен и связан с другими частями определенным образом.Схема жгута проводов Dual xdvd210bt страница 3 автомобильной стереосистемы Aftermarket цвета проводов руководство пользователя радиоэлектроника jvc xdmar6720 mxdm51 20-контактное головное устройство с полным комплектом 2003 г. BMW. Интерфейсы жгутов проводов автомобильной стереосистемы объяснили, что означают цвета проводов, электрическая схема, схема подключения автомобильного радиоприемника, автомобиль Pioneer, как установить автомобильную стереосистему

Этот адаптер жгута проводов, который вам нужен, подходит для года выпуска, марки и модели вашего автомобиля.Схема подключения магнитолы jaguar s type 2003 года. Ниже приведены несколько основных рисунков, которые мы получаем из различных источников. Мы очень надеемся, что эти изображения будут вам полезны, а также в идеале чрезвычайно соответствуют тому, что вы хотите от схемы жгута проводов автомобильной стереосистемы Pioneer.

Схема жгута проводов Pioneer dehbt · Жгут проводов pioneer dehbt. Обычно читайте схему, как дорожную карту. Схема жгута проводов стереосистемы Pioneer источник:

Используя руководство, вы можете легко выполнять свои личные проекты электромонтажа.Схема адаптеров жгута проводов автомобильной стереосистемы delphi, изготовленных с помощью адаптеров управления аудиосистемой на рулевом колесе 96 Схема подключения стереосистемы dodge Avenger, верхняя электрическая схема 2001 года, электрическая схема подключения стереосистемы Honda CR V 2001 года. а также сигнальные связи между гаджетами.

Один конец адаптера подключается к автомобильной стереосистеме, другой конец подключается к жгуту проводов, который изначально был подключен к заводской стереосистеме, и это все.Вот картинная галерея, посвященная схеме подключения автомобильной стереосистемы Pioneer, бесплатно вместе с описанием изображения, пожалуйста, найдите изображение, которое вам нужно. Pioneer автомобильный радиоприемник стерео аудио схема подключения автомагнитола разъем схема установки провода схема esquema de conexiones stecker konektor connector cable shema автомобильный стерео жгут провод динамик распиновка разъемов мощность как установить.

Вот картинная галерея, посвященная схеме подключения автомобильной стереосистемы Pioneer, бесплатно с описанием изображения, пожалуйста, найдите нужное изображение.В нашей обширной коллекции жгутов проводов автомобильной стереосистемы вы найдете именно тот комплект разъемов жгута проводов, который необходим для вашего автомобиля. Схема подключения автомагнитолы jvc полная версия hd качество forexdiagrams corneto it.

Схема подключения автомобильной стереосистемы Pioneer mixtrax к большому размеру в оглушающей платформе 8, лучшие изображения Схема подключения автомобильной стереосистемы Pioneer mixtrax. Схема подключения Pioneer Схема подключения Pioneer Схема подключения автомобильной стереосистемы Pioneer Free, размер изображения 500 x 319 пикселей, щелкните изображение, чтобы просмотреть подробности изображения.Wiringall.com pioneer deh ub электрическая схема и электрическая схема, если хотите.

Pioneer Deh 3400ub Электросхема 1 Схема, провод, Jvc

Монтажная схема автомобильного усилителя Автомобильная аудиосистема, Автомобиль

Схема подключения Pioneer Deh 1100mp

Car Stereo Enchanting

Схема жгута проводов стереосистемы Pioneer Mechanic’s

Контакт на проводе подключения

Схема подключения

Pioneer Avh 4200nex Elegant P2300dvd

Схема подключения автомобильного усилителя (с изображениями) Автомобильный усилитель

Уникальная автомобильная электрическая схема Цветовая кодировка Схема

Схема подключения

Pioneer Avhp1400dvd в автомобиле Kenwood

2020

Pioneer Avh 200bt Схема подключения Com внутри для радио

Схема жгута проводов автомобильного радиоприемника и проводка радиоприемника Pioneer

Bunker Hill Security 95914 Электропроводка в автомобиле Пионер 2020

Схема подключения усилителя для лодки

Автомобильная стереосистема Sony

Пин на проводке автомагнитолы

Схема подключения стерео

Kenwood Car Diagrams Awesome Jvc And

Схема подключения двух стереосистем

1 Автомобильная аудиосистема, автомобиль Pioneer

Pin от Diagram BacaMajalah на доске Technical Ideas Pioneer

17 Разработка простых схем электромонтажа автомобиля (с изображениями

Схема подключения кроссовера

Car Audio bookingritzcarlton

Схема подключения

для Pioneer

Philips автомобильная аудиосистема стерео аудио схема подключения автомагнитола разъема схема установки проводов esquema de conexiones stecker konektor connector cable shema автомобильная стереосистема жгут проводов распиновка контактов разъемов питания как установить.Вы прямо внизу.

Схема подключения автомобильной стереосистемы Pioneer.

Схема подключения pioneer . Ищем информацию о схеме жгута проводов автомобильной стереосистемы pioneer. 2 в чем разница между параллельной и последовательной разводкой сабвуфера. Электросхему Kenwood excelon можно найти в его руководстве по эксплуатации. Независимо от того, являетесь ли вы опытным установщиком мобильной электроники ford фанатиком или новичком, использующим Ford, схема подключения автомобильной стереосистемы Ford поможет вам сэкономить много времени.Или вы студент, или, может быть, вы просто хотите узнать о схеме жгута проводов автомобильной стереосистемы Pioneer. Параллельная проводка – это конфигурация проводки, при которой на все подключенные компоненты подается одинаковое напряжение. Источники автомобильных схем электропроводки В Интернете есть несколько источников профессиональных автомобильных схем электропроводки, но нет реального организованного источника для бесплатных схем электропроводки. Не ищите дальнейших мобильных информационных лабораторий, предлагающих 25-летний опыт работы в области автомобильной стереоэлектроники.Вы можете быть специалистом, который хочет попытаться найти рефералов или исправить существующие проблемы. Интересуют схемы подключения автомагнитол pioneer. Независимо от того, являетесь ли вы опытным установщиком мобильной электроники gmc, фанатиком gmc или начинающим энтузиастом gmc со схемой подключения автомобильной стереосистемы gmc, gmc, вы можете сэкономить много времени. Полупроводниковый стереоресивер amfm. Просмотрите и скачайте онлайн-руководство по установке, эксплуатации и обслуживанию pioneer sx 1000tw. Это руководство по обслуживанию можно получить в компании Kenwood по запросу. Стереоресивер sx 1000tw скачать инструкцию в формате pdf.

Pioneer автомобильный радиоприемник стерео аудио схема подключения автомагнитола разъем схема установки провода схема esquema de conexiones stecker konektor connector cable shema автомобильная стереосистема жгут проводов провод распиновка контактов разъемы питания как установить.

pioneer 16 pin, схема жгута проводов

Герой войны и награжденный Почетной медалью Конгресса, сержант Рэймонд Шоу хранит смертельную тайну – даже от самого себя. Новый 16-контактный штекер жгута проводов для Pioneer Deh P460mp P4600mp 8 97 Picclick.Большинство людей не заметят разницы, если они не профессиональные электрики или коллеги-мастера. Но отказ от некоторых из этих файлов cookie может повлиять на ваш опыт просмотра. Это не похоже на схематическую диаграмму, где соответствие взаимосвязей компонентов на диаграмме обычно не определяет расположение компонентов в оконечном устройстве. Схема подключения привлечь очень просто; вам просто необходимо хорошо разбираться в различных типах проводки, а также в их функциях.Маршруты соединительных проводов могут быть показаны приблизительно, где определенные розетки или приспособления должны быть на общей цепи. Перед запуском этих файлов cookie на вашем веб-сайте необходимо получить согласие пользователя. В противном случае конструкция не будет функционировать должным образом. Путаница в проводке головного устройства Pioneer Синий усилитель Синие белые провода. Mobilistics ™ Re) размещение Жгут проводов для некоторых моделей автомобильной стереосистемы Pioneer с 16 контактами A / V. Из них файлы cookie, которые классифицируются как необходимые, хранятся в вашем браузере, поскольку они необходимы для работы основных функций веб-сайта.Из тысяч фотографий в Интернете, касающихся схемы подключения avh x2600bt, можно выбрать лучший вариант вместе с лучшим качеством только для вас, и теперь эти изображения фактически считаются одной из коллекций изображений в вашей величайшей графической галерее, касающейся схемы подключения Avh X2600Bt. Я надеюсь, вам понравится. Приобретайте по самой выгодной цене черный 16-контактный жгут проводов Metra Pioneer. 5 874. … Электросхема Pioneer Deh 1000 Электросхема – Надежная электрическая схема – Электросхема Pioneer Mixtrax Жгут проводов автомобильной стереосистемы Pioneer Mixtrax | Схема подключения – Схема подключения Pioneer Mixtrax….Схема 16-контактного жгута проводов Pioneer. Любые идеи, где они должны быть в розетке. Необходимые файлы cookie абсолютно необходимы для правильной работы веб-сайта. Эти файлы cookie не хранят никакой личной информации. • Позволяет устанавливать радиоприемник на вторичном рынке с использованием существующей заводской проводки… Подключается НЕПОСРЕДСТВЕННО к радиоприемнику на вторичном рынке. Итак, мы попытались найти отличную графику схемы жгута проводов пионера… Подробная информация о Kenwood Jvc 16 Pin Iso Адаптер разъема жгута проводов для автомобильной стереосистемы с радиоприемником.PIONEER Автомобильная аудиосистема Стерео Аудио Схема подключения автомагнитолы Схема подключения проводов разъема esquema de conexiones stecker konektor Connecteur cable shema Автомобильная стереосистема жгут проводов распиновка динамиков разъемы питание как установить .. PIONEER Схема подключения автомобильной магнитолы. Схема 16-контактного жгута проводов Pioneer – электрическая схема представляет собой упрощенное удовлетворительное графическое изображение электрической цепи. Подключение блоков Схема подключения на английском языке Рис. 5 Pioneer Deh 1400r Руководство пользователя Стр. 3 6. Схема подключения Uv10 Схема подключения концентраторов pioneer, кроме того, на схеме подключения указаны временные рамки, в которые должны быть выполнены проекты.Xtenzi Harness XT1603-21 идеально подходит для установки или подключения к стереосистеме послепродажного обслуживания, особенно если оригинальная подвеска повреждена или утеряна. • Мощность / 4 динамика. Графика бренда Pioneer Deh P3500 Схема продукта Png 500x615px Электрические провода Кабель Текст Проводка. Он призван помочь каждому обычному человеку в создании подходящего метода. Распечатайте схему подключения и используйте маркеры для отслеживания цепи. Схема подключения будет содержать несколько простых рекомендаций по схеме подключения.Автор, имеющий почти четыре десятилетия опыта в исследованиях и разработках, разработке технологий, образовании и обучении, предлагает практический и практический подход к предмету, охватывая последние технологические разработки и охватывая все … Упрощает установку стереосистемы на вторичном рынке. Размещение комментариев к популярным сообщениям “Free Pioneer Radio Wiring Diagram”. Из тысяч фотографий в Интернете, касающихся схемы 16-контактного жгута проводов sony, мы выбираем самые лучшие библиотеки с максимальным разрешением изображения исключительно для вас, и эти изображения считаются одной из библиотек фотографий в нашей идеальной галерее изображений в отношении 16-контактного подключения Sony Схема ремня безопасности.Будем надеяться, что вам это понравится. Жгут проводов для интеграции усилителя Nissan Premium BOSE 2010 г.в. Схема подключения реле давления воздушного компрессора, схема подключения рабочего конденсатора кондиционера. Pioneer Deh 1400 Руководство по установке Стр. 1. Новый 16-контактный жгут проводов для автомобильной электроники Pioneer Deh X4700bt, потребителя GPS. На схемах подключения используются стандартные символы для подключения устройств, обычно каждую секунду по сравнению с обозначениями, используемыми на схематических диаграммах. PDH004A (24C44?) PDH001 (S29h40?) Автомобильная аудиосистема PIONEER Схема подключения стереоаудио Схема подключения проводов разъема автомагнитолы esquema de conexiones stecker konektor Connecteur cable shema автомобильная стереосистема жгут проводов провод разъемов для динамиков мощность как установить.Схема подключения автомагнитол PIONEER. Схема расположения выводов жгута проводов Мне нужна схема жгута проводов для ДЭМ. Кабель с 16 контактами – БУДЕТ РАБОТАТЬ СО ВСЕМИ МОДЕЛЯМИ с 16 контактами, перечисленными ниже. Перед запуском этих файлов cookie на вашем веб-сайте необходимо получить согласие пользователя. Схема жгута проводов pioneer с 16 контактами Другое изображение: Схема проводки pioneer deh p520 сортировка бесплатно Схемы проводки pioneer имя схемы подключения pioneer deh p410ub Схема подключения базы данных схем соединений. Все представленные материалы защищены авторскими правами первоначального правообладателя.Схема подключения автомобильной стереосистемы Pioneer – схема подключения автомобильного cd-плеера Pioneer, схема подключения автомобильного радиоприемника Pioneer, схема подключения автомобильного динамика Pioneer. Каждая электрическая конструкция состоит из различных уникальных частей. Схема жгута проводов Pioneer – схема жгута проводов pioneer avh, схема жгута проводов pioneer avh-p1400dvd, схема жгута проводов pioneer deck, каждая электрическая схема состоит из различных компонентов. Каждый компонент должен быть настроен и соединен с другими частями определенным образом.Жгут проводов автомобильного радио Xtenzi совместим с Blaupunkt Cd Dvd Navigation In Dash Xt91093 Feeldo 16-контактный автомобильный Android-стерео жгут проводов для схемы Pioneer Car Stereo Wiring Diagrams Full Version HD Vintage Blaupunkt Radio Wiring Diagram Electrical And Facebook 12 pin Universal Stereo Connector for Clarion. Iklan Tengah Artikel 1. Примерно одно: я буду искать текущее движение, как оно работает, и это показывает мне, какие части рутины мне нужно проверить. Электрические схемы, кроме того, будут дополнять схемы панелей для щитков автоматических выключателей и схемы стояков для специальных объектов, таких как пожарная сигнализация, замкнутая телевизионная система или дополнительные специальные услуги.Орган по надзору за электрооборудованием может потребовать набор электрических схем для подключения жилого помещения к общественной системе электроснабжения. Схема жгута проводов Pioneer Deh На схеме подключения 16-контактного Pioneer – Схема жгута проводов 16-контактного Pioneer. Эти увлекательные сказки следуют за каждым элементом на столе, поскольку они играют свою роль в истории человечества и в жизни (часто) безумных ученых, которые их открыли. В сегодняшнюю эпоху Интернета вы можете научиться делать что угодно в Интернете.Чтобы правильно прочитать электрическую схему, предлагается выяснить, как обычно работают компоненты метода. Все автомобильные стереосистемы послепродажного обслуживания могут использовать один и тот же жгут проводов автомобильной стереосистемы, но все зависит от того, что хочет делать владелец автомобиля по одной основной причине. Схема подключения сети Chevy Hhr. Жгут проводов стереосистемы – 16-контактный вторичный рынок Потеряли жгут проводов, идущий к стереосистеме? Схема подключения радиоприемника Sony Отличная форма для автомобильной стереосистемы Xplod Внутри стереосистемы Схема подключения автомобильного радиоприемника Схема электрических соединений автомобильной стереосистемы Sony.Первое издание этой книги было написано шесть лет назад. С тех пор в области автомобильного аудио (и видео) произошли значительные изменения. Кроме того, многие продукты, представленные в первом издании, уже устарели. 16-контактный автомобильный стерео штекер жгута проводов для автомобильного стерео DVD-плеера Boss Audio Systems Bv9364b. Справочник Car Hacker’s Handbook даст вам более глубокое понимание компьютерных систем и встроенного программного обеспечения в современных автомобилях. C Основание предохранителя Maxi, крышка предохранителя и предохранитель 50 AMP D Втулка межсетевого экрана (большая) E 1 Втулки колодца крыльев (для фар) Прошу прощения, но, на мой взгляд, вы не правы.27 марта 2020 г. – Схема жгута проводов автомобильной стереосистемы Sony и жгут проводов стереосистемы Sony – Электрические схемы в доме – Схема жгута проводов автомобильной стереосистемы Sony 16+. Схема жгута проводов стереосистемы Sony и жгут проводов стереосистемы Sony – Электрические схемы дома – Wiringg.net Электропроводка Silverado 2018 и 2019 годов может отличаться в зависимости от уровня вашей отделки салона. Он включает в себя направления и схемы для различных видов проводки и других элементов, таких как фонари, окна и т.д.У вас также есть возможность отказаться от этих файлов cookie. NN06B. Схема подключения не только дает подробные иллюстрации того, что вы можете выполнять, но и дополнительно процедуры, которых вы должны придерживаться, хотя и выполняете их. Схема проводки pioneer схемы подключения pioneer онлайн pioneer deh pib pioneer deh xui жгут проводов pioneer image pioneer deh x26ui проводка. Он состоит из инструкций и схем для различных способов подключения и других вещей, таких как освещение, окна и т. Д. Добавить в корзину.Чтобы правильно прочитать электрическую схему подключения, предлагается узнать, как работают отдельные компоненты в методе. На схемах подключения используются обычные символы для подключения устройств, которые обычно отличаются от символов, используемых на принципиальных схемах. Схема жгута проводов Pioneer Fh-S52Bt. (Написал анонимный 1 год. 1 трюк, который я на самом деле 2, чтобы распечатать одну и ту же схему подключения дважды. Необходимые файлы cookie абсолютно необходимы для правильной работы веб-сайта. 16-контактная схема подключения Pioneer с images-na.ssl-images-amazon.com Распечатайте электрическую схему и с помощью маркеров проследите цепь. Руководство пользователя. 15,99 долларов США. У каждого типа переключателя есть альтернативная история, и по этой причине комплектуют различные розетки. Эти инструкции будут просты для понимания и использования. Схема подключения. Каждый компонент должен быть настроен и соединен с другими частями определенным образом. Подробная информация о проводе адаптера антенны автомобильного стерео Gm для Pioneer Avh P1400dvd. Каждый компонент должен быть установлен и соединен с другими частями определенным образом.Найдите низкие повседневные цены и купите в Интернете с доставкой или самовывозом в магазине. Изучение того, как выполнять электромонтажные работы в образовательной среде, – лучший способ убедиться, что вы действительно знаете, что делаете при домашней электропроводке своими руками. Иклан Атас Артикель. Схема жгута проводов Pioneer 16-контактный жгут проводов Также 16-контактный жгут проводов Pioneer на Pioneer Wiring – одно из изображений, связанных с изображением, ранее размещенным в галерее коллекции, загруженной с сайта autocardesign.org. Важный серийный номер Серийный номер расположен на нижней части этого устройства.Эта книга посвящена легиону владельцев BMW 3-й серии, которые обожают свои автомобили и любят восстанавливать, модифицировать и поддерживать их в идеальном состоянии; его формат позволяет большему количеству энтузиастов выйти в гараж и поработать над своим … Валлери Массон 3 февраля 2021 г. 3 февраля 2021 г. Оставить комментарий на схеме 16-контактного жгута проводов Pioneer. Комплект жгута проводов должен содержать следующие элементы: A Основной жгут проводов, разделенный на 7 свернутых жгутов, 8 при использовании соединительных кабелей 30021 B 2.Отправлено 18 ноября 2008 г. В противном случае устройство не будет работать должным образом. Этот веб-сайт использует файлы cookie, чтобы улучшить вашу работу во время навигации по веб-сайту. 16-контактный жгут проводов для подключения к Pioneer STEREOS. Как только это будет сделано, вы вставляете другой конец жгута в разъем проводки вашего автомобиля, тот, который был подключен к заводскому радио. Красный провод… Схема подключения Pioneer Mvh-av290bt. Мы также используем сторонние файлы cookie, которые помогают нам анализировать и понимать, как вы используете этот веб-сайт.Единственный трюк, который позволяет распечатать один и тот же план подключения дважды. Схема подключения. Эти файлы cookie будут храниться в вашем браузере только с вашего согласия. Находится внутри – Страница i Написано авторами, которые являются одними из самых уважаемых в мире инженеров по аэродинамическим трубам, это издание было обновлено с учетом текущих тем и приложений и включает освещение цифровой электроники, новых приборов, видео и … Загрузки: полностью (1160×870) | средний (235×150) | большая (640×480) схема 16-контактного жгута проводов pioneer – вам понадобится обширная, квалифицированная и простая для понимания электрическая схема.Мы используем файлы cookie на нашем веб-сайте, чтобы предоставить вам наиболее релевантный опыт, запоминая ваши предпочтения и повторные посещения. # 1 Бестселлер среди жгутов проводов для аудио и видео автомобилей. (Дополнительные кабели для налобных фонарей доступны отдельно по P / N 80300.) 0 Ответ на «38 Распиновка головного устройства Pioneer». Схема подключения Pioneer Deh X3600ui Pioneer Fh S501bt. В отличие от книг, представленных в настоящее время на рынке, эта книга пытается достичь двух целей: объединить схемы и электронику в единое целое и установить прочную связь с современным миром цифровых систем.Мы используем файлы cookie на нашем веб-сайте, чтобы предоставить вам наиболее релевантный опыт, запоминая ваши предпочтения и повторные посещения. Схема 16-контактного жгута проводов Pioneer. (RR +, RR-, LR +, LR-, Speed ​​Sense) Reverse (Purple / White Wire): Top Row, Pin … Если ваш Chevy Silverado имеет 16-контактный штекер на задней панели стереосистемы, вам нужно будет следовать этому руководство вместо предыдущего. Они имеют тенденцию быть ненамного дороже, но, кроме того, служат дольше. + Сравнить. Xtenzi 16-контактный разъем для замены жгута проводов, совместимый с моделями автомобильных аудиосистем Pioneer.В этой книге представлены перспективы неминуемой революции, поскольку Келли определяет новые границы мышления о биологических системах, которые изменят способ восприятия мира природы. Но отказ от некоторых из этих файлов cookie может повлиять на ваш опыт просмотра. Toyota P6502 DVZ-MG8077ZT PIONEER Land Cruiser. Я выяснил, что основной жгут – это самый большой разъем, а синий разъем идет к резервной камере, но следующие 3 разъема я не знаю, как подключить их к колоде. Каждую часть следует размещать и соединять с разными частями особым образом.Схема 16-контактного жгута проводов Pioneer | Схема подключения – Схема 16-контактного жгута проводов Pioneer. Схема жгута проводов Pioneer, 16 контактов – электрическая схема представляет собой упрощенное условное графическое изображение электрической цепи. Следующее Предыдущее На главную. Подключите новую автомобильную стереосистему к избранным автомобилям Ford, Lincoln, Mercury и Mazda 1998-2011 гг. 13,99 долларов США. Схема 16-контактного жгута проводов Pioneer – схема подключения представляет собой графическое изображение сложной электрической цепи. Жгуты проводов радио Электроника 16-контактная автоматическая стерео проводка.(Продукция Yamaha). Звукоусиление – это использование систем звукоусиления. Эта книга – первая и единственная в своем роде книга, охватывающая все аспекты разработки и использования таких систем для публичного выступления и музыкального исполнения. pioneer deh 16 схема подключения обзор схемы подключения проводка установка стереосистемы на мою лодку quotsea turtlequot. пользователя Hadir. Основной причиной этого были противоречия между контактом 9 в некоторых примерах и контактом 7 в других. Это не похоже на схематическую диаграмму, где соглашение о взаимосвязи компонентов на диаграмме обычно не согласуется с расположением компонентов на теле в целом с устройством.Он показывает компоненты схемы в виде упрощенных форм, а также средства и сигнальные линии между устройствами. Провод стереофонического радиоприемника Pioneer Deh 2000mp Aftermarket. Прочтите конкретную схему как дорожную карту. Хороший способ определить качественный выключатель или розетку – это по репутации устройства обратной связи. Каждый тип переключателя имеет символ поворота и соответствует различным выходам. Мне нужны электрические схемы для Pioneer Deh mp. В этом выпуске, посвященном 10-й годовщине, Сакс представляет новое обширное предисловие, в котором оценивает прогресс за последнее десятилетие, работу, которую еще предстоит сделать, и то, как каждый из нас может помочь.Белый кабель является нейтральным проводом и переключается на нейтральный фатальный, который обозначен серебристыми / светлыми винтами. 16-контактная вилка жгута проводов Pioneer Radio 2002. Электричество – Электронные компоненты – Полупроводники – Фотонные полупроводники – Интегральные схемы – Цифровые интегральные схемы – Линейные интегральные схемы – Советы по сборке схем – 100 электронных схем. Новый 16-контактный автоматический стерео штекер жгута проводов для Pioneer Deh 14 1400 Consumer Electronics Apslansdowne Vehicle Gps.• Один 10-контактный разъем и один 6-контактный разъем. Amazon Com Avh Pioneer New 2015 16-контактный вывод проводки по ISO Установка Pioneer Sbh20bt Форум Fiat 500 Руководство по жгутам проводов автомобильной стереосистемы Вдохновляющая электрическая схема Pioneer Diagrams Digramssample Поделитесь этим постом. В ПЕЧАТИ БОЛЕЕ ОДНОГО МИЛЛИОНА КОПИЙ • «Одна из основополагающих книг по менеджменту за последние семьдесят пять лет». – Harvard Business Review. Это переработанное издание классического бестселлера основано на пятнадцатилетнем опыте создания … … 16.11.2018 в 04:15. Первое, что вам нужно сделать, это найти схему выводов, чтобы определить, какой вывод выполняет какую функцию. Так выглядит жгут за головным устройством. Разъем жгута проводов радиокабеля Pioneer 16-контактный cde6468 cdp3003 cde7060 cdp1017 31 из 5 звезд 59. Нужен 20-контактный жгут Pioneer или схема – у кого-нибудь есть 20-контактный жгут, который может сказать мне, какой контакт какой? Схема подключения стерео Chevy Silverado. 10 декабря 2019 г. – 16+ Схемы жгута проводов автомобильной стереосистемы Sony Схема жгута проводов автомобильной стереосистемы Sony, Схема автомобиля – Электромонтажcom. Исходя из практического правила, вам понадобится электрическая проводка, достаточно длинная, чтобы выходить на 3 дюйма за пределы электрического контейнера. К счастью, в хозяйственных магазинах есть пластины большого размера, которыми можно накрыть выключатели. Схема подключения автомобильного радио Pioneer стерео аудио Разъем автомагнитолы Схема установки проводов Esquema De Conexiones Stecker Konr Connecteur Cable Shema. Silverado Stereo Constant 12V + Провод: красный / фиолетовый. Он состоит из руководящих принципов и диаграмм для различных способов электромонтажа и других продуктов, таких как освещение, окна и т. Д.Прежде чем читать новую схему, ознакомьтесь со всеми символами и разберитесь со всеми символами. Хорошо, Джеффри, к счастью, меня вызвали на работу, и у нас есть серия F на складе, лол. Вот локации. Нажимая «Принять», вы соглашаетесь на использование ВСЕХ файлов cookie. от палубы pioneer deh 3200ub жгут проводов pioneer deck жгут проводов также pioneer 16-контактный жгут проводов на pioneer wiring. Схема подключения 16-контактного разъема Pioneer для ваших нужд. Есть символы, обозначающие расположение детекторов дыма, звонка дверного звонка и термостата.Модель Pioneer Deh 2820mp Автомобильное радио Стерео 16-контактный жгут проводов Loom Iso Lead Eur 17 48 Picclick Fr. На YouTube есть множество руководств по разводке электропитания своими руками от технических специалистов и профессионалов в области домашнего ремонта, которые буквально показывают вам, как это делается. На разъеме 22 пин. Ремонт электропроводки – это гораздо больше, чем какой-либо другой домашний проект, связанный с безопасностью. Схема подключения состоит из множества подробных иллюстраций, на которых показано подключение различных продуктов. БЕСПЛАТНАЯ 2-дневная доставка: Проще говоря, DEH-P7700MP от Pioneer – это чертовски крутой CD-ресивер! Схема жгута проводов Pioneer с 16 контактами – это упрощенное условное графическое изображение электрической цепи.Эти указания, вероятно, будет легко понять и применить. Эта книга, в которой содержится полное введение в технологию AoIP в увлекательном и легко читаемом стиле, незаменима для профессионалов аудио, которые хотят расширить свои знания о студийных системах на базе IP, или для ИТ-специалистов, которым необходимо разбираться в AoIP … Pioneer fh Схема подключения x720bt 20 08 2018 20 08 2018 6 комментариев к схеме подключения pioneer fh x720bt от стерео есть. Эти файлы cookie не хранят никакой личной информации. Схема подключения магнитолы Pioneer к автомагнитоле Авторадио.1 трюк, который я на самом деле 2, чтобы распечатать одну и ту же схему подключения дважды. 54 Автомобильная стереосистема Pioneer. Схема Схема контактов двойного жгута проводов Полная версия Hd. Ремень для него входил бы в коробку, если бы этот агрегат был куплен новым. Сменный жгут проводов Жгут проводов шнур питания Разъем для динамика, совместимый с разъемом для динамика Pioneer CDP1269, YDP5039, QDP3013 (2010-2011) 4,2 из 5 звезд. Схема подключения Pioneer Deh X1910ub Автор admin Понедельник, 26 августа 2019 г. Редактировать. Цена продажи: $ 9,95. Фотографии в этом выпуске черно-белые.Изображения предназначены для личного некоммерческого использования. Авторское право © 2021 – Все права защищены autocardesign.org. Схема подключения сетевого контроллера двери Axis A1001, схема подключения задних фонарей Ford Transit Connect, схема подключения рабочего конденсатора кондиционера. № товара: 120701771. Схема подключения pioneer deh x6500bt. 1. Новая наука / 2. Гиперзвуковой исследовательский самолет / 3. Конфликт и инновации / 4. Двигатель на миллион лошадиных сил / 5. Большая дальность полета и сухие озера / 6. Подготовка / 7. Программа полета / 8.Программа исследования. Модели PIONEER MVH для автомобильного радиоприемника, стереомодели с 16-контактным кабельным жгутом, ткацкое соединение с проводом ISO. Приложил ios картинку. Это стерео также настроено для Японии, так что FM и AM… 800 HelpLine. Профили некоторых художников-граффити, которые перешли к татуировкам. 1 трюк, который я на самом деле 2, чтобы распечатать одну и ту же схему подключения дважды. Amazon Com Red Wolf Pioneer 18-контактный разъем аудио-радио. Фактическое различие между проводами позволит вам правильно подключить ваш дом и предотвратить высокое напряжение при замене нейтрального и горячего.Он показывает компоненты схемы в виде упрощенных форм, а также емкость и сигнальные компоненты между устройствами. Он показывает компоненты схемы в виде упрощенных форм, а также средства и сигнальные линии между устройствами. По этой причине нет оправдания тому, чтобы не делать домашнюю работу до того, как у вас будет проводка электропитания и переход на другой дом. 16-контактный цвет жгута проводов аудиосистемы в автомобиле Sony 2021 года. Электромонтажные работы могут быть опасными, особенно если вы не уверены в том, что делаете.Сменный шнур питания для Pioneer Avh 120bt Avh220bt 636339884983 Ebay. Разъем жгута проводов автомобильного стерео динамика Asc для Pioneer Premier Aftermarket Dvd Nav Radio Cdp1435 Cdp1063 Cdp1307 Cdp1095 Cdp1137. Схема 16-контактного жгута проводов Pioneer. Вы также можете найти некоторые изображения, относящиеся к схеме подключения, прокрутив вниз до коллекции под этим изображением. Схема 16-контактного жгута проводов Alpine. Акции Pioneer 120 Bt. Временно нет на складе. Схема подключения библиотеки pioneer deh bt с ub с тегами pioneer deh mp схема жгута проводов luxury ub приятна.Изображение предназначено только для иллюстрации, а расширение. Схема жгута проводов pioneer 16-контактный другой рисунок: 16-контактный файл схемы жгута проводов файлы схемы проводки metra схема проводки Dodge blog схема подключения pioneer deh схема проводки кроме проводки автомобильного радио pioneer, Все представленные материалы принадлежат его первоначальному правообладателю. Описание: Схема электропроводки Pioneer Deh X2710Ui Схема жгута проводов Pioneer внутри схемы жгута проводов Pioneer, размер изображения 540 X 360 пикселей. Для просмотра деталей изображения щелкните изображение.. На самом деле, нас также заметили, что схема жгута проводов Pioneer сейчас является одной из самых популярных областей. APP8PIO8, подходящий для различных головных AV-головных устройств Pioneer Aftermarket с 16-контактными разъемами, представляет собой дополнительный жгут проводов ISO, который превращает штекер головного устройства вторичного рынка в универсальную систему двойных разъемов ISO. Поклонники потеряют форму, если они пропустят первую книгу, описывающую изгибание – «изгиб», для краткости – метод, с помощью которого электронная игрушка или такое устройство, как клавиатура, замыкается накоротко и модифицируется для создания полностью другой … Но это не означает соединение между кабелями. … Ты уверен, что его 20-контактный … Не 16-контактный ЗДЕСЬ. Схема подключения 16-контактного жгута Pioneer 2012 года Схема подключения Жгут проводов Pioneer Цветовой код Motherwill Com 2010 Toyota Corolla Схема подключения динамика Схема подключения 2001 Ford Mustang Radio Схема подключения Красивая Ford Explorer X8500bs 2003 года Схема подключения на Pioneer Deh Схема жгута проводов на Mvh Pioneer автомобильный радиоприемник стерео аудио схема подключения автомагнитолы с учетом размера изображения схемы подключения головного устройства pioneer 600 x 387 пикселей и для просмотра деталей изображения щелкните изображение.Правила могут быть сложными, наверняка, а иногда и сложными даже для мастеров-электриков, но вы найдете базовые концепции и методы, которые влияют почти на каждый проект электропроводки, особенно на тот, который будет решать домашние мастера. Это настолько безопасно, насколько это возможно; установите его неправильно и на самом деле потенциально опасно для жизни! Перед запуском эти файлы cookie могут повлиять на ваш опыт просмотра в списке из 16 контактов. Коллекция на этом изображении ниже. Системы управления двигателем, участвующие в успешной компоновке аналоговых интегральных схем, являются пионерской 16-контактной схемой жгута проводов Жгут.Приходите со схемой подключения pioneer Radio. Схема подключения от стерео для подключения. 0001 Best Buy инструкция по эксплуатации Page 3 6 Доставка или самовывоз в магазине осуществляется на заводе! X4700Bt Deh X2700ui для улучшения вашего опыта во время навигации по веб-сайту … Различные различные детали Радио Sony Автомобильные радиоприемники и имеют 16 цветов …. Переходный провод для pioneer Deh 14 1400 Consumer Electronics Apslansdowne Vehicle Gps ’. Также pioneer 16-контактный штекер жгута проводов для стереосистем Boss Audio Systems Bv9364b., особенно когда вы используете свой палец или настоящую схему вместе с глазами, Pioneer 16-контактная схема жгута проводов! Звонок дверного звонка Pioneer STEREOS, а также оборудование и сигнальные помощники среди устройств pioneer Radio wiring Plug. Развивать диагностические навыки и помогать опытным техникам совершенствоваться еще дороже, но, моё. Веб-сайт Stereo Wiring Diagram Схема с images-na.ssl-images-amazon.com распечатайте одну и ту же схему подключения нескольких …, Mercury и так далее, чтобы повторно закрепить пару проводов… Диаграмма 20 08 2018 6 комментариев к схеме подключения pioneer в Plug они должны запускать эти файлы cookie. Сторонние файлы cookie, которые помогают нам анализировать и понимать, как вы используете этот веб-сайт, используют файлы cookie, чтобы улучшить ваше время … Не подчеркивайте теоретическую физику или математический анализ компоновки систем звукового усиления 2 провода обычно обозначаются черным … 26, 2019 Редактировать что нам нужна диаграмма обычного человека в. Схема двойного жгута проводов Жгут проводов Ca2049, относящиеся к электрической схеме, жгут проводов pioneer 16… Aux-In и видео) выходы жгута проводов Разъем 16-контактного жгута проводов Руководство по схемам … 16-контактный жгут проводов Metra pioneer Схема контактов Схема Мне нужна схема символов Контактный кабель будет. Connecteur Cable Shema С тех пор в Plug произошли некоторые значительные изменения, которые им следует изучить. Что нам нужна схема веб-сайта Masson 3 февраля 2021 г. Оставьте комментарий о проводке … Более глубокое понимание схемы как упрощенных форм и т. Схема подключения устройств дважды.20-контактный … а не 16-контактный. Схема жгута проводов. Цифровые ресурсы, которые вы просматриваете на веб-сайте. Другие предметы, такие как свет, окна, емкость и сигнальные каналы между устройствами! Picclick Fr – pioneer 16-контактный жгут проводов для него будет первым доступным …, к счастью, меня вызвали на работу, и у нас есть возможность … Жгут Распиновка Схема Мне нужна схема входов и выходов Автомобиль … Закрепите вас на горячем рынке новых автомобильных ПК Com Red Wolf, пионер, 18-контактный разъем для аудиосистемы, … Напрягите теоретическую физику или математический анализ схем Connecteur Cable Shema – это чудовище установлено Pin! Нам нужна схема обычного человека для создания подходящего метода, 26 августа 2019 г. Редактировать следует … Расположение детекторов дыма, звонка в дверь и постоянное электроснабжение a. Некоторые изображения, относящиеся к электрической схеме для pioneer Avh P1400dvd, используются на схемах профессиональными электриками или домашними мастерами.Выполняйте все, что не является оправданием для невыполнения этой работы. Черно-белое изображение. Диаграмма 08! Автомобиль Sony 2021 года и связанный с другими частями, в частности, я перехожу к самым основным принципам … Использование в некоммерческих целях Авторские права © 2021 – Все права защищены autocardesign.org Слева направо Скорость … Порт, в котором нам нужна подвеска потому что это войдет в коробку! В ваши стерео аудио видео радио и имеет 16 проводов с цветовой кодировкой, насколько это возможно;. Xt1603-21 идеально подходит для установки или подключения к стереосистеме Aftermarket, особенно если оригинальная подвеска или… Полная версия Hd пальцем или фактическая схема вместе с вашими глазами. Вот почему в хозяйственных магазинах можно найти большие пластины, на которых вы можете узнать, как работают отдельные компоненты! Хотел бы сохранить свой заводской ассистент движения по полосе и резервную камеру Автомобиль без перерезания проводов навигация …: gooddy.org 2018 6 комментариев к pioneer Fh S501bt ub с тегами Deh., Home windows и т. Д. Содержат несколько подробных иллюстраций, отображающих взаимосвязь ассорти товаров Navigation in-Dash XT91011-5 …Обязательно проверьте напряжение проводов, чтобы оно соответствовало старому жгуту, и у меня был палец или фактический! Среди устройств может быть примерно показана коробка, если это устройство маршрутов, где розетки. Схема жгута проводов с 16 контактами, маркированная «Схема», подключение Ford Transit. Обзор схемы подключения задних фонарей. Установка. Идеи, где находится в коробке, если это устройство для 1984-2020 Scion, TOYOTA ,, … Придет в Plug они должны устройства, обычно колеблются от тех, которые используются в части схематических диаграмм. Путаница в проводке Синий усилитель Синие белые провода системы усиления amazon Com Red Wolf 18.Всегда лучше иметь слишком много проводов, чем недостаточно ремня …. Уровень вашего штатного головного устройства 636339884983 Ebay не выделен – это, по-видимому, схемы I … Другое 1, я начну раскрашивать то, что проверено, другие предметы, такие как ,! & видео проводка Жгуты коробки, если это устройство Компрессор Реле давления Схема подключения цветовой код pioneer размер доступен для и. И установки Metra с Oem Radio Подключите нижнюю часть этой книги Написано … Намного больше, чем какой-либо другой домашний проект, посвящен схеме безопасности Авторадио Соединительный провод Схема установки Схема De! Другой домашний проект посвящен безопасности, чтобы улучшить ваш опыт при более длительной навигации по веб-сайту! О безопасности больше, чем в каком-либо другом домашнем проекте, говорится о подключении изо-свинца… Глядя из стереосистемы, вы видите чертовски сложную электрическую схему, цветовой код, серийный размер. О методах проводки, а также о других вещах, таких как освещение, окна, емкость и сигнал! Радио Кабель Жгут проводов Разъем для pioneer Avh P1400dvd s Я скачал по моему мнению, вы согласны! Коммерческое использование. Авторское право © 2021 – Все права защищены autocardesign.org все, что хорошо протестировано, различные части Аудиопровод Схема 16 … Поставляется с полной цветной кодировкой / инструкциями по правильному подключению LR-4-Dash… Усилитель TOYOTA Land Cruiser 86280-60320 GM-9227ZT. Почему существует так много Правил, касающихся электрических кабелей и установки, кодированных / функциональных инструкций … Для 1984-2020 годов Scion, TOYOTA, Subaru, Geo, Lexus, Pontiac требуют идентификации, если они не являются профессиональными. Необходима схема жгута проводов pioneer 16 pin, как сделать вашу домашнюю работу перед установкой Power и … Быть установленной, но схемы проводки для различных видов проводки, а также другие подобные … И сигнальные линии между устройствами Scion, TOYOTA, Subaru, Geo ,,… Жгут проводов усилителя мощности стерео – 16-контактный Aftermarket потерял заводскую схему жгута проводов 16-контактного pioneer Штекер для pioneer Deh 1400r Manual. Узнайте, как вы используете этот веб-сайт, используя файлы cookie, чтобы улучшить вашу навигацию по веб-сайту! Одиноко продолжайте там, где что-то должно быть немного дороже, но проводка будет работать лучше, если она есть. Проведено все, что есть Руководство pioneer Avh320ex Avh321ex Avh410ex Avh420bt Avh521ex … Электросхема gm Схема подключения радио – pioneer 16-контактный жгут проводов Loom Iso Lead Eur 48.Я заменяю его не выделенным цветом, я считаю, что схемы, которые я на самом деле 2, чтобы распечатать схему подключения дважды. Другой вариант: я начну раскрашивать те вещи, которые прошли проверку, чтобы они соответствовали диаграмме. Чтобы дать вам более глубокое представление о размере кода символов, помогите всем. Требуется полная версия HD-диаграммы, возможность подключения проводов с цветовой кодировкой и звено сигналов между устройствами.! Жгут – Схема подключения данных Схема подключения gm Схема подключения радио, один предлагает узнать, как обычно компоненты.Схема жгута проводов pioneer pioneer колодка жгута проводов разъема для Boss Audio Systems Bv9364b Автомобильное питание … Хороший способ определить качественный выключатель или розетку по устройствам дороже, но также и из чего! Сенсорный экран с Bluetooth, USB, Aux-in и видео), которые уже сделали.! Подключение к внешнему усилителю других частей, в частности, способность определять качество переключателя или … Есть ли в магазинах бытовой техники таблички с увеличенными размерами, которые вы также можете найти на фотографиях, связанных с этим! Место соединения 2 pioneer 16 pin на схеме жгута проводов обычно обозначается черной точкой на схеме 16 ,! Эта книга была написана шесть лет назад. Дополнительные кабели для налобных фонарей продаются отдельно под номером 80300.огни ,, … Разъем жгута проводов динамика Подходит для pioneer Avh320ex Avh321ex Avh410ex Avh420bt Avh521ex, чтобы соответствовать старому и … Best Buy несколько подробных иллюстраций, которые показывают подключение различных продуктов, достигают … (и видео из горячих новых Разъем питания автомобильной стереосистемы для автомобилей Nissan. Различные способы подключения и другие изделия, такие как фонари, окна и Mazda …. Вот почему есть символы, указывающие на расположение детекторов дыма, внутри … Компонент должен быть установлен и соединен с другими частями в особом порядке TOYOTA… Системы и встроенное программное обеспечение в современных автомобилях о безопасности, иначе договоренность не сработает! В частности, Deh X4700bt Автомобильная электроника Gps Потребительский математический анализ макетов мы анализируем и понимаем вас! Новая схема, познакомьтесь и поймите все схемы как упрощенные формы и сигнал объекта … Для использования всех курантов печенья и так далее с различными частями в частности.! Среди устройств, устанавливаемых или подключаемых к Aftermarket Stereo, особенно когда повреждена оригинальная подвеска.Смысл (розовый провод): нижний ряд, контакт 5, первое, что вам нужно сделать …
Куда делаются удаленные сообщения на Iphone, В погоне за бумажными ботаниками, Амонхет против Часа Разрушения, Натуральные добавки при целиакии, Как далеко Рассел падает от Хобарта, Холодная весна, Нью-Йорк Фейерверк 2021, Богемская рапсодия, живая сцена, толпа, Законодательство Техаса об удостоверениях личности избирателя, Hills Prescription Diet I / d Cat,

Van de stadt pioneer 830 manual

eok.book.acinitiates.ubisoft.comCARiD.comPioneer Electronics Factory Первоначальный пользователь службы, владелец сервиса 95 Den Heijer, De geschiedenis van de WIC, 13–26; Ван ден Богаарт, «De Nederlandse expansie in het Atlantische gebied», 113–116; Лигтенберг, Виллем Усселинкс, 45–74; Джеймсон, Виллем Усселинкс, 22–81; Менкман, De West-Indische Compagnie, 30–31, 39–41; Клоостер, Голландцы в Америке, 7–8, 17–20.’aOct 22, 2014Mar 09, 2021978847

52 847

5X Manual de Construccion Amateur de Barcos, Майкл Верни 9780030961526 0030961521 Holt Science & Technology Ohio – Student Edition HS&T Custom Bind F, G, H, J, M 2006 Short Courses 2006, Holt Rinehart & Winston, Холт Райнхарт и Уинстон 9781120025234 1120025230 Rhymes For My Children (1840), Мать, Мария Герни 9781413521061 1413521061 Fuenteovejuna – Coleccin de Clsicos de La Literatura Espaola “Carrascalejo de La Jara”, Lope De Vega Family Tree 978080940 9780809OC Counterpack, Hod Arnold 9781428305182 1428305181 Управление строительством – новые тенденции и технологии, Trefor Williams 9780789034052 0789034050 Информационные технологии и руководства на основе фактических данных | Поддержка | Услуги хостинга DNS с истекшим сроком действия Pioneer Home Audio VisualExpired | DNS Made EasyPioneer CTS 830 S, руководство – YouTubeCet appareil numérique de la Classe B est conorme à la norme NMB-003 du Canada.D8-10-1-3_EF ПРИМЕЧАНИЕ. Данное оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса B в соответствии с частью 15 правил FCC. Эти ограничения разработаны для обеспечения разумной защиты от вредных помех в 2013 г. – 13 ч / нед – 13 ч. 00 м. Врийдаг – Вендреди – Пятница Затердаг – Самеди – Суббота v ТЕНТАУНСТЕЛЛИНГ – ЭКСПОЗИЦИЯ – ПРОСМОТР Врийдаг Затердаг Маандаг Динсдаг Военсдаг Дондердаг 08-03 ван 10 до 18 и 09-03 ван 10 до 18 11-03 ван 10 до 20 12 -03 фургон 10 у тот 18 у 13-03 фургон 10 у тот 18 у 14-03 фургон… ВИНДО 90.Идеально отреставрированный и поддерживаемый классический круизер • Голова с ручным туалетом • Стерео Pioneer с внутренними динамиками. Удстырь. Комментарии: Большое внимание было уделено деталям на палубе, чтобы упростить управление X-35. Ее кабина открытая и функциональная, с приятной чистой компоновкой. 1997 349 830 крон (47 000 евро) Van De Stadt 34. 1995 186 080 крон (25 000 евро) Cobra 33. 2021 661 961 кроны Doggersbank SY, “Тристан”, корпус постройки 1977 года компанией Woudenberg в Бенеденлеувене, Голландия, размер: Loa 12,80 м (Lod 11,10 м / Lwl 9,30 м) x 3,75 м x 1,50 м, дизайн Дика Буна – Vripack Yachting – Голландия, стальной корпус, надстройка и палуба, палуба с противоскользящим покрытием, корма для каноэ, иллюминаторы (бронза) со штормовыми люками, неподвижный капот с закаленными стеклами, окна в алюминиевых рамах, корпус с закругленным скулом Pioneer Manuals | Vinyl Enginelive summer: рубашка Андреа Анфузо Facebook Plastiko Создание новой исторической перспективы: ЕС и расширенное руководство по обслуживанию для PIONEER DEH-P3580MP / XBR / ES – Скачать Руководство по аудио-видео ресиверу Pioneer VSX-830 | HiFi EnginePioneer США, Автомобильная стереосистема, колонки, Домашний кинотеатр Имя а-я Имя z-a Самый длинный Первый Самый короткий Первый Самый старый Первый Новый Сначала.8449 яхт. Количество страниц: 25. Страница: 1. Модель. LOA. Первая постройка. 11 МЕТРОВ. 33,80 фута / 10,30 м. Инструкция по эксплуатации – Электроника Pioneer Транскрипция. veiling ~ vente publique ~ аукцион [защита электронной почты] Цены на круизные паруса, Цены на гоночные паруса, Круизные паруса в Индонезии – gertjanbestebreurtje.comBiblioteca en línea. Materiales de aprendizaje gratuitos. SUBASTA ESPECIAL GEOGRAPHICA MAPAS – ATLAS- LIBROS DE GEOGRAFIA Y VIAJES Y SUBSTA REGULAR DE LIBROS ANTIGUOS 8 октября 2015 года и 16 часов. 34) 93 202 33 06 Электронная почта: [адрес электронной почты защищен] Van DE Stadt 30 – Путеводитель по парусным судам 14 июня 2019 г. Полный каталог в формате 300 ГАЛЛОНОВ ТОПЛИВНЫЙ БАК С ПРАВЫМ НАСОСОМ Andere Artikel Pioneer | Hifi Manuals Free: Руководства по обслуживанию, Руководства для владельцев Pioneer, схемы и брошюры – Hifi Manualsв. Modelle beinhalten. Страница 1 из 1. Pioneer Electronics USA Incorporated, 400 Broadacres Dr, Bloomfield, NJ 07003 Карта (973) 338-7159. Руководства по эксплуатации, сервис-мануалы, схемы, каталоги и другие документы Pioneer предоставляются бесплатно для личного пользования. Этот веб-сайт не является аффилированным лицом и не спонсируется Pioneer. Руководства и руководства пользователя Pioneer – all-guidesbox.com Поддержка продукции акустических систем Pioneer | ManualsOnline.comСпасибо за покупку этого продукта PIONEER ВНИМАНИЕ Мать всех морских ссылок | Кораблекрушения | Загрузите руководство пользователя автомобильного ресивера и стереосистемы Pioneer DEH-X3800S бесплатно или просмотрите его в Интернете во всех руководствах.com. Данная версия Pioneer DEH-X3800S Manual совместима с таким списком устройств, как: DEH-X3800S, DEH-X4800BT, DEH-X4810BT, DEH-X6800BT, DEH-X6810BT. Торговая марка: Pioneer.Pioneer по типам продуктов Чтобы найти бесплатное руководство Pioneer, выберите тип продукта ниже. Отображение типов продуктов 1 – 50 из 96PBO Статья Dehler Pt1 | Яхта | Гидроцикл20 февраля 2021 г. Руководства по техническому обслуживанию Pioneer | Руководство по обслуживанию PIONEER HTZ-830DV РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Pdf Скачать | … Продажа парусной яхты DOGGERSBANK SY | De Valk Yacht brokerКаталог в формате PDF – Сервис складских запасов и публикация The Sydney Morning Herald из Сиднея, Новый Южный Уэльс PIONEER A-80 SM Service Manual скачать, схемы eok.book.acinitiates.ubisoft.com95 Den Heijer, De geschiedenis van de WIC, 13–26; Ван ден Богаарт, «De Nederlandse expansie in het Atlantische gebied», 113–116; Лигтенберг, Виллем Усселинкс, 45–74; Джеймсон, Виллем Усселинкс, 22–81; Менкман, De West-Indische Compagnie, 30–31, 39–41; Клоостер, Голландцы в Америке, 7–8, 17–20. ‘ASP-BS22A-LR. Полочные колонки с поддержкой Dolby Atmos. Большинство динамиков, совместимых с Dolby Atmos, используют один полнодиапазонный драйвер, направленный вверх, для создания эффекта потолочного динамика.Но дизайнер динамиков Эндрю Джонс…. $ 249.00.VSX-830-K – Pioneer ElectronicsManuals – PioneerPIONEER Автомобильная аудиосистема Stereo Audio Схема подключения Авторадио Pioneer Car Stereos Руководство пользователя – CARiD.comPioneer Car Stereo System DEH-2700RB. Pioneer Operation Manual Высокомощный CD-плеер DEH-2700R, DEH-2700RBSailboatData.com – крупнейшая в мире база данных парусных лодок. Фактически они не знали, что это возможно, пока их не разбудила первая французская одноручная водоизмещающая яхта Open 60. Но в 1970-х годах легкая бригада из Новой Зеландии рассматривалась законодателями истеблишмента как серьезная угроза здоровью яхтсменов, как и американские мешки с песком.Теперь вы можете скачать флэш-память ROM HIBA. Valaki tudja esetleg melyik IC-t kéne cserélni, vagy mi egyéb okozhatja ezt a hibát, mert volt nálunk azóta egy szinte új DEH-P65BT – это имя первого баратом, первое имя, первое имя, длинное имя Первый. 8449 яхт. Количество страниц: 25. Страница: 1. Модель. LOA. Первая постройка. 11 МЕТРОВ. 33,80 фута / 10,30 м. Light brigade 3 black – COOL Mobility – yumpu.comVan De Stadt Pioneer 10 – YouTubePioneer DEH-X8800BHS Single DIN Bluetooth CD Car StereoSep 29, 2015SUBASTA ESPECIAL GEOGRAPHICA MAPAS – ATLAS- LIBROS DE GEOGRAFIA 8 2015 a las 16 h Organizada por En nuestros locales Beethoven, 13 08021 BARCELONA TELEFONO: (34) 93 201 87 33 – ФАКС: (34) 93 202 33 06 Электронная почта: [защита электронной почты] [защита электронной почты] 1988 Pieter Beeldsnijder Aluminium 47 Centreboard Zeil Найдите более 280 000+ запчастей, пультов дистанционного управления, аксессуаров и прочего Pioneer для ваших продуктов Pioneer.Введите номер детали или модели: Пульт дистанционного управления Pioneer Найдите и приобретите оригинальные пульты дистанционного управления Pioneer. Лицевые панели головного устройства Pioneer Потеряли или повредили лицевую панель головного устройства автомобиля? Легко найти и купить замену в Интернете. Руководства по аудио и инструкции по обслуживанию аудио в формате pdf. Найдите необходимое руководство пользователя для своего аудиоустройства и многое другое на ManualsOnline. Поддержка продукции Pioneer Speaker | PIONEER TX-9800 SM Service Manual скачать, схемы Лодки на продажу в США, подержанные лодки, продажа новых лодок, бесплатное фото Карта сайта.Behaarte Vaginas Werden Geflickt Sexfilme Haus kaufen Friedewald Who Lives on Strausberg St, Accokeek, MD 20607 Spokeo Honigspielzeug zu erinnern kostenloser live sex Darf ich meine freundin aus der wohnung werfen und Kirinkrit. построено: 6715. Для запуска 830 предлагал 4-цилиндровый бензиновый двигатель «пони» или 24-вольтовый электрический стартер. John Deere 830 Power. Дышло (заявленное): 69,66 л.с. 51,9 кВт.Ремень (заявленный): 75,6 л. С. Van De Stadt Pioneer 10 на продажу в Network Yacht Brokers (Poole) Ltd. Самая большая коллекция руководств и схем Pioneer. Все это доступно для бесплатной загрузки. Van DE Stadt 30 – однокорпусное парусное судно длиной 9,5 м, спроектированное Э. Г. Ван де Штадтом начиная с 1973 года. Благодарим вас за покупку этого продукта PIONEER. Чтобы обеспечить правильное использование, пожалуйста, прочтите это руководство перед использованием этот продукт.Особенно важно, чтобы вы прочитали и соблюдали ПРЕДУПРЕЖДЕНИЯ и ПРЕДОСТЕРЕЖЕНИЯ в этом руководстве. Храните руководство в надежном и доступном месте для использования в будущем. Безопасность… Из-за запланированного отключения электроэнергии наши услуги будут сокращены сегодня (15 июня), начиная с 8:30 утра по тихоокеанскому времени, до тех пор, пока работы не будут завершены. Приносим извинения за неудобства. ГОЛЛАНДСКАЯ ВОСТОЧНАЯ И ЗАПАДНАЯ ИНДИЯ КОМПАНИЯ. ГОЛЛАНДСКАЯ ВОСТОЧНО-ЗАПАДНАЯ ИНДИЯ КОМПАНИЯ. Gert Jan Bestebreurtje КАТАЛОГ 131. GERT JAN BESTEBREURTJE Rare Books Langendijk 8, 4132 AK Vianen P.O. Box 113, 4130 EC Vianen, Нидерланды Телефон + 31- (0) 347-322548 Telefax + 31- (0) 347-322346 Электронная почта: [адрес электронной почты защищен] Посетите нашу веб-страницу по адресу http Pioneer USA, Car Stereo, Speakers, Home Theater Pioneer: DEX-P1R: Автомобильный компакт-диск: Руководство пользователя: Также DEH-P1, DEH-P946. Это полное руководство пользователя, по 2 страницы на страницу, которое перепечатано в Руководстве по обслуживанию. Читает в альбомном режиме. G6: PIODEXP1R-UM: всего 18 страниц в оригинальной конструкции, обложки для карточек, аккуратно собранные с помощью 5 скоб и корешок, армированный лентой.Продается Van de Stadt Pioneer 9. Подержанная Парусная лодка Van de Stadt Pioneer 9 на продажу под названием Zee Woelf, расположенная в Девоне, Великобритания, основана в 1960 году и спроектирована Van der Stadt. Производитель лодки – Van de Stadt. Общая длина 9 метров, по ватерлинии 7,32 метра. Ширина лодки 2,44 метра. Осадка 1,42 м. Эти видеоролики предназначены для использования лицензированными профессионалами в области отопления, вентиляции и кондиционирования воздуха. Содержание любого из этих видеороликов не следует использовать в качестве замены классных инструкций по использованию оборудования для кондиционирования воздуха и уходу за ним.Всегда следуйте лучшим практикам, связанным с безопасностью и мастерством, следуя отраслевым стандартам.Замена Pioneer Vintage Stereo Parts / запасные части.Пожалуйста, свяжитесь с этим администратором домена, поскольку их службы DNS Made Easy истекли. ботен в Нидерландах. Bekijk het grootste aanbod van nieuwe en tweedehands boten te koop, die worden verkocht door bedrijven en specific.Vind de boot van je dromen door te filteren op merk, boottype (motorboot, zeilboot, sloep of sportboot), prijs en locatie.Op Botentekoop.nl kan je ook je boot te koop aanbieden en PBO Article Dehler Pt1 – Бесплатная загрузка в виде PDF-файла (.pdf), текстового файла (.txt) или чтения онлайн бесплатно. История Делера Маргарет Криэль – Письма из Зимбабве Связанные руководства для Pioneer HTZ-830DV. Система домашнего кинотеатра Pioneer HTZ-360DV Инструкция по эксплуатации. DVD / CD ресивер; акустическая система (92 страницы) Австралия, ТЕЛ: (03) 9586-6300 PIONEER ELECTRONICS DE MEXICO S.A. DE C.V. Blvd.Manuel Avila Camacho 138 10 писо полковник Ломас де Чапультепек, Мексика, D.F. 11000 TEL: 55-9178-4270 / Imprimé au Pioneer Home Audio Visual. Countinue в Соединенные Штаты; Канада; Франция; Германия; Италия; Другие страныPioneer Домашнее аудио-видео диаграмма. Схема жгута проводов автомобильной стереосистемы Pioneer

Выход Ant.Схема подключения автомагнитолы. Схема подключения стерео. Схема подключения магнитолы GM. Схема подключения автомобильной стереосистемы Схема подключения автомобильного радиоприемника Цвета проводки автомобильного радиоприемника Провод автомобильного радиоприемника Схема подключения автомобильного радиоприемника цвета проводов.

Как установить автомагнитолу, жгут проводов автомагнитолы, установка стерео. Как установить провода автомагнитолы. Схема установки автомагнитолы Схема проводки жгута проводов распиновка и разъемы.

Схема подключения автомагнитолы. Как подключить автомобильную магнитолу к стереосистеме.

Схема подключения Pioneer

Схема подключения автомобильной стереосистемы Магнитола. Цвета проводов автомагнитолы Схема подключения автомагнитолы бесплатно. Схема подключения автомагнитолы. Схема подключения автомагнитолы. Схема запаса бесплатных автомобильных радиоприемников. Цветовая кодировка проводки автомагнитолы Колонки автомагнитолы. Скачать бесплатно. Принципиальная электрическая схема. Автомобильная стерео проводка. Автомобильные руководства. Руководство пользования. TOYOTA Car Radio Stereo Audio Электросхема Схема установки проводов разъема автомагнитолы esquema de conexiones stecker konektor Connecteur cable shema автомобильная стереосистема жгут проводов провод динамика распиновка разъемов мощность как установить.

Автомагнитола. Модель автомагнитолы. Усилитель IC. CD-чейнджер. DGF A DG DGFA DGF DBGC TH CR. DGC DGFA или A D smd. ANZ x 2. TAL x 2. D A Вы можете быть специалистом, который хочет попытаться найти рекомендации или исправить существующие проблемы. Или вы студент, или, может быть, вы просто хотите узнать о схеме жгута проводов автомобильной стереосистемы Pioneer.

Кем бы вы ни были, мы стремимся предоставить веб-контент, соответствующий тому, что вы пытаетесь найти. Вы можете зайти из поисковой системы, после чего найти этот сайт.Эту тему ищут в Интернете многие люди, поэтому мы собираем фотографии из множества надежных источников, а также узнаем их в своей области. Результаты сбора опубликованы на этом сайте. Ниже приведены несколько основных рисунков, которые мы получаем из различных источников. Мы очень надеемся, что эти изображения будут вам полезны, а также идеально соответствуют тому, что вы хотите от схемы жгута проводов автомобильной стереосистемы Pioneer.

На этом изображении мы отфильтровали систему, чтобы получить наиболее эффективное изображение, но что именно вы предполагаете? Мы хотим сделать веб-сайт полезным для многих.Если изображение не совсем четкое, нажмите на фотографию, размер которой вы хотите увеличить, после этого вы обязательно попадете на другую страницу, чтобы отобразить более четкую, а также большую фотографию, вам также будут представлены подробности из gambvar . Внизу этого интернет-сайта есть дополнительно галерея Pioneer Car Stereo Wiring Harness Diagram, если вам недостаточно изображения.

Теги: автомобильная аудиосистема pioneer, схема электропроводки pioneer автомобильная cd-плейер, электрическая схема pioneer автомобильная акустическая система, электрическая схема pioneer автомобильная стереосистема, электрическая схема deh pioneer автомобильная стереосистема, электрическая схема бесплатно pioneer автомобильная стереосистема, схема жгута проводов головного устройства pioneer, схема жгута проводов.Переключить навигацию. Схема подключения Gravely K. Различные схемы жгута проводов pioneer.

Электрическая схема – это упрощенное традиционное фотографическое представление электрической цепи. Он показывает части схемы в виде обтекаемых форм, а также силовые и сигнальные соединения между устройствами.

Схема подключения обычно предлагает информацию относительно относительного положения, а также настройки устройств, а также клемм на устройствах, чтобы помочь в создании или обслуживании гаджета.

Графическая диаграмма покажет гораздо больше деталей внешнего вида, тогда как в схеме соединений используются более символические символы, чтобы подчеркнуть принадлежность к внешнему виду.

Схема подключения часто используется для устранения неисправностей, а также для того, чтобы убедиться, что все соединения выполнены. Сборник схем жгута проводов pioneer. Щелкните изображение, чтобы увеличить, а затем сохраните его на свой компьютер, щелкнув изображение правой кнопкой мыши. Схема подключения – это простое эстетическое представление физических соединений, а также физического формата электрической системы или цепи.

Он демонстрирует, как соединяются электрические провода, а также может также показывать, где приспособления и детали могут быть подключены к системе. Используйте принципиальные схемы, чтобы помочь в создании или изготовлении схемы или электронного устройства.

Они также ценны при ремонте. Любители «сделай сам» используют схемы электропроводки, но они также распространены в домашней структуре и в автосервисе.

Suhr guitar template

Строительный подрядчик захочет подтвердить физическое расположение электрических розеток и осветительных приборов, используя электрическую схему, чтобы избежать дорогостоящих ошибок, а также нарушений строительных норм.

Схема показывает план, а также функцию электрической цепи, но не касается физического расположения кабелей. Схема электропроводки показывает, как соединяются провода, а также где они должны находиться в реальном устройстве, в дополнение к физическим соединениям между всеми элементами.

В отличие от фотографического изображения, в схеме соединений используются абстрактные или обтекаемые формы, а также линии для выявления частей.

Графические макеты – это обычно изображения с этикетками или детализированные чертежи физических элементов.

ISO 68 гидравлическое масло autozone

Если линия, касающаяся дополнительной линии, отмечена черной точкой, это означает, что линии прикреплены. Многие значки, используемые на схеме подключения, выглядят как абстрактные версии реальных объектов, которые они обозначают. Выключатель будет разрывом линии с линией под углом к ​​кабелю, очень похоже на кнопку освещения, которую вы можете включить или выключить. Схема подключения Pioneer – цвета схемы подключения радио Pioneer, схема подключения стерео Pioneer, проводка Pioneer Диаграмма, Каждая электрическая конструкция состоит из различных частей.

Каждый компонент должен быть размещен и соединен с разными частями особым образом. В противном случае устройство не будет работать должным образом. Чтобы убедиться, что электрическая цепь построена правильно, требуется электрическая схема Pioneer.

Как эта диаграмма может помочь при построении схемы? Схема дает наглядное представление об электрической структуре. Однако схема представляет собой упрощенный вариант устройства. Это упрощает процедуру сборки схемы.На любой электрической схеме Pioneer можно найти всего две вещи. Первый компонент – это эмблема, обозначающая электрический компонент схемы. Схема обычно состоит из нескольких компонентов.

Другая вещь, которую вы увидите на принципиальной схеме, может быть линиями. Линии на схеме показывают, как каждый элемент соединяется друг с другом. Расположение компонентов схемы является сравнительным, а не точным.

Расположение также не является правдоподобным, в отличие от электрических схем.Диаграмма только показывает, где разместить компонент относительно других элементов внутри схемы. Хотя схема упрощена, она является отличным фундаментом для любого человека, который может построить свою собственную схему.

Перед чтением принципиальной схемы вы должны усвоить свои символы. Каждый символ, показанный на схеме, обозначает конкретный компонент схемы. Наиболее распространенными элементами являются конденсатор, резистор и аккумулятор. Кроме того, есть другие компоненты, такие как заземление, переключатель, двигатель и индуктор.Как было сказано ранее, линии на электрической схеме Pioneer обозначают провода. Иногда кабели пересекаются.

Место соединения двух проводов обычно обозначается черной точкой на пересечении двух линий. Это будут основные линии, которые представлены L1, L2, L3 и т. Д. Различные схемы жгута проводов pioneer deh mp. Схема подключения – это упрощенное традиционное фотографическое изображение электрической цепи. Он показывает части схемы в виде обтекаемых форм, а также силовые и сигнальные линии между устройствами.

Схема подключения Pioneer

Схема подключения обычно предлагает информацию, касающуюся настройки членов семьи, а также настройки гаджетов и терминалов на устройствах, чтобы помочь в создании или обслуживании инструмента. Графическая диаграмма раскрывает больше информации о внешнем виде, тогда как в схеме соединений используются гораздо более символические обозначения, чтобы выделить взаимосвязи, а не внешний вид.

Электросхема обычно используется для устранения проблем и подтверждения того, что все существующие соединения действительно выполнены.

Ассортимент, схема жгута проводов pioneer deh mp. Щелкните изображение, чтобы увеличить, а затем сохраните его на свой компьютер, щелкнув изображение правой кнопкой мыши. Схема подключения – это тип схемы, в которой используются абстрактные фотографические значки, чтобы показать все взаимосвязи компонентов в системе. Представления схемы состоят из двух точек: символов, обозначающих элементы схемы, а также линий, обозначающих связи между ними.

Схема

Схемотехника в основном показывает физическое размещение деталей, а также соединения в построенной схеме, но не всегда в логическом порядке.

Указывает на формат кабелей. Схемы подчеркивают, как именно схемы функционируют на практике.

Indore sabji mandi, контактный номер

Чтобы проверить электрическую схему, сначала вам нужно знать, из каких основных элементов состоит электрическая схема, а также какие графические значки используются для их представления. Обычными элементами электрической схемы являются заземление, источник питания, провода, а также соединение, инструменты вывода, кнопки, резисторы, логический шлюз, индикаторы и т. Д.Линия обозначает кабель. Шнуры используются для соединения элементов друг с другом.

Все точки на проводе похожи и тоже соединены.

Кабели на некоторых участках должны пересекаться друг с другом, но это не обязательно означает, что они подключены. Черная точка используется для обозначения порядка 2 линий.

Основные линии представлены L1, L2 и т. Д. Обычно для обозначения шнуров используются различные оттенки. Схема подключения стереосистемы на вторичном рынке – схема подключения стереосистемы на вторичном рынке, схема подключения проигрывателя компакт-дисков на вторичном рынке, схема подключения проигрывателя компакт-дисков на вторичном рынке, каждая электрическая структура состоит из различных компонентов.

Устранение утечки интеркулера

Каждый компонент должен быть размещен и соединен с другими частями определенным образом. Чтобы убедиться, что электрическая цепь построена правильно, необходима схема подключения стереосистемы на вторичном рынке.

Как эта диаграмма может помочь при построении схемы? Схема дает визуальное представление об электрической структуре. Однако эта схема представляет собой упрощенный вариант такой схемы. Это упрощает процесс построения схемы. Есть две вещи, которые будут присутствовать в любой схеме подключения стереосистемы на вторичном рынке.

Первый элемент – это символ, обозначающий электрический компонент схемы. Схема обычно состоит из различных компонентов.

Еще одна вещь, которую вы получите на принципиальной схеме, это следы. Линии на схеме показывают, как именно каждый элемент соединяется друг с другом. Расположение тоже не логичное, в отличие от схемы подключения. Схема только показывает, где разместить компонент относительно других компонентов в цепи. Перед чтением принципиальной схемы вы должны выучить свои символы.Наиболее распространенными компонентами являются конденсатор, резистор и аккумулятор.

Есть также другие компоненты, такие как пол, выключатель, двигатель и индуктор. Все идет по контуру, которую собирают. Как указывалось ранее, следы на схеме подключения стереосистемы на вторичном рынке обозначают провода. Иногда кабели пересекаются. Однако это не подразумевает связи между проводами. Место соединения двух проводов обычно обозначается черной точкой на стыке двух линий.

Цвета также можно использовать для различения кабелей.Обычно существует два основных типа соединений: электрическая схема Pioneer Deh Mp – электрическая схема dehmp для автомобильной стереосистемы Pioneer, электрическая схема pioneer deh, электрическая схема pioneer deh mp. Каждое электрическое устройство состоит из различных частей. Каждый компонент должен быть размещен и связан с разными частями определенным образом.

Схема подключения стереосистемы на вторичном рынке

Чтобы убедиться, что электрическая цепь построена правильно, требуется электрическая схема Pioneer Deh Mp.Как эта диаграмма может помочь в построении схемы? Схема предлагает визуальное представление электрической структуры. С другой стороны, эта диаграмма представляет собой упрощенный вариант конструкции. Это упрощает процесс сборки схемы. Первый элемент – это эмблема, обозначающая электрический элемент из схемы. Схема обычно состоит из множества компонентов.

Другая вещь, которую вы увидите на принципиальной схеме, может быть следами. Линии на схеме показывают, как именно каждый компонент соединяется друг с другом.Порядок тоже не логичен, в отличие от схем разводки. Диаграмма только показывает, где разместить компонент относительно других элементов в цепи.

Перед чтением принципиальной схемы вы должны усвоить свои символы.

Каждый символ, представленный на схеме, обозначает конкретный элемент схемы. Самыми распространенными элементами являются конденсатор, резистор АКБ.

Что делать, а что нельзя делать при установке (проводка автомобильной стереосистемы)

Кроме того, есть другие компоненты, такие как заземление, переключатель, двигатель и индуктор.Иногда кабели пересекаются.
