Датчики движения – правильный выбор и подключение

В последние годы высокотехнологичные приборы все сильнее внедряются в быт человека. Они объединяются в так называемую систему «умный дом». Важной ее частью являются датчики, которые реагируют на движения в зоне своего действия. Такие устройства помогают значительно экономить электроэнергию. В этой статье будут рассмотрены основные схемы подключения датчика движения для освещения.

Где используются, виды

Сфера использования датчиков довольно широка. Их назначение зависит от того, к каким приборам они будут подключены:

  1. Охранная система. Если устройство зафиксирует движение, включится сигнализация.
  2. Видеорегистрация. Сопряжение датчиков движения с системами видеонаблюдения позволяет экономить память, включая камеры только во время появления движущихся объектов.
  3. Климатические системы. Приборы можно интегрировать в единую систему с устройствами, отвечающими за микроклимат в помещении. К примеру, при входе человека в комнату включается кондиционер или обогрев.
  4. Освещение. Чаще всего такие приборы используют именно для управления освещения. Подключение датчика движения позволяет экономить электроэнергию и ресурс ламп. Выключатель автоматически отключает свет.

СПРАВКА. Датчики могут быть проводными или беспроводными. В первом случае информация от них подается по подведенной линии. В случае с беспроводным соединением передача информации осуществляется через Wi-Fi-соединение или при помощи радиоволн.

Во время работы приборы могут использовать разные виды волн. По этому показателю сенсоры фиксации движения подразделяются на такие виды:

  1. Фотоэлектрические. В основе работы лежат излучатель, испускающий оптические лучи в видимом диапазоне, и фотоэлемент, который принимает эти лучи.
  2. Ультразвуковые. Рабочим излучением является ультразвук, который отражается от объектов и возвращается на прибор.
  3. Микроволновые. Сенсор излучает электромагнитные волны высокой частоты.
  4. Инфракрасные. Такие датчики могут улавливать тепло, после чего происходит срабатывание. Благодаря этому система не будет включаться от покачивания кустов или колыханий штор от сквозняков.
  5. Томографические. Подобные устройства излучают радиоволны, анализируют их отражение от объектов.

Характеристики

Диапазон характеристик:

  1. Вес устройства. Современные датчики весят в пределах 25–240 г в зависимости от производителя и модели. Этот показатель не принципиальный.
  2. Максимальная мощность нагрузки от 60 Вт до 2300 Вт и более. Но при использовании мощных приборов необходимо учитывать, что может потребоваться замена проводки.
  3. Напряжение. Рабочее напряжение может довольно сильно колебаться. Условно все датчики можно разделить на группы — 1,5 В, 2,2–3,6 В, 5 или 9 В, 220 В.
  4. Максимальный угол обзора. Есть устройства, которые захватывают область в пределах 30 градусов. А есть датчики, контролирующие все 360 градусов.
  5. Дальность действия. Может варьироваться от 8 до 120 м. Нужно учитывать место установки. Не следует покупать приборы, у которых слишком завышены характеристики. Иначе есть вероятность ложных срабатываний.
  6. Наличие индикации. Некоторые датчики оснащаются светодиодом, который при наличии сигнала начинает мигать.
  7. Высота установки. Рекомендуемая высота указывается в инструкции. Она может быть в пределах от 1,2 до 16 м.

Схема и принцип работы

Чтобы понять, как подключить датчик движения для освещения, нужно знать разновидности и принцип работы устройств. У каждого вида есть свои преимущества и недостатки. От конструкции зависит и конечная стоимость устройства.

Инфракрасные

Схема датчика движения простая. Он улавливает тепловое излучение, реагируя на изменение температуры. Когда человек входит в зону действия сенсора, датчик срабатывает. Минусом такого типа приборов является сравнительно высокая вероятность ложных срабатываний, так как тепло излучается всеми объектами.

Например, если в помещении стоит электрообогреватель, который периодически включается по термостату, возможны ложные срабатывания. Исправить ситуацию можно тщательной настройкой чувствительности. Также можно установить обогреватель так, чтобы он не находился в прямой видимости устройства. Ложные включения могут происходить и из-за животных. А при установке прибора на улице он может сработать от порыва теплого ветра.

СПРАВКА. Но в целом такие датчики работают нормально. К тому же это наиболее дешевый вариант. В роли чувствительного элемента выступает PIR-сенсор, который генерирует электрическое поле, пропорциональное ИК излучению.

Контактные

Такая схема датчика движения для освещения самая простая. Он работает на основе конечного выключателя или геркона (герметичного контакта, срабатывающего при возникновении магнитного поля). Принцип действия заключается в установке контакта или геркона на дверь. Срабатывание происходит, когда дверь открывается или закрывается.

Ультразвуковые

В быту используются достаточно редко. Они генерируют звук частотой 25–60 КГц, который слышен домашним животным. От ультразвука питомцы испытывают сильный стресс. Еще одним недостатком является малый радиус действия. К тому же ультразвуковые датчики легко обмануть, если двигаться медленно.

Принцип работы простой. Звук отражается от объектов и возвращается на прибор. Когда объект начинает двигаться, датчик срабатывает.

Микроволновой

Схема включения датчика движения микроволнового типа такая же, как и у ультразвукового. Только вместо звука генерируется микроволновое излучение. Прибор состоит из излучателя и приемника отраженного сигнала.

Когда в генерируемом поле перемещается какой-то объект, частота отраженного сигнала меняется. Электросхема улавливает разницу и переключает реле, включающее сирену или освещение.

У таких датчиков отличная чувствительность, но стоят они довольно дорого. Также следует учитывать, что из-за высокой чувствительности возможны ложные срабатывания.

Лазерные или фотодатчики

В них устанавливается излучатель света (обычно невидимого человеческому глазу, например, ИК-светодиод) и приемник (фотодиод) такого же спектра.

Реализация работы может быть в двух вариантах:

  1. Излучатель и фотодиод устанавливают напротив друг друга в проходе. Когда через него проходит человек, излучение прерывается и не достигает приемника. Но это срабатывает датчик. Такие устройства обычно используются в системах сигнализации.
  2. Элементы устанавливают рядом друг с другом. Когда объект попадает в зону действия прибора, от него отражается излучение и попадает на фотодиод.

Критерии выбора

Во время покупки датчика движения следует учесть основные особенности его монтажа и эксплуатации. Базовые рекомендации такие:

  1. Заранее нужно определиться с местом подключения датчика движения для освещения. Для улицы лучше приобретать устройства с защитой минимум IP 55, а лучше выше. Если устройство будет монтироваться под навесом, куда не попадает вода, достаточно будет IP 44. Когда прибор покупается для монтажа внутри помещения (для включения света в гараже или коридоре), особых требований к классу защиты нет.
  2. Нужно определиться с углом обзора. Если войти в помещение, где выполняется монтаж освещения, можно с нескольких точек, лучше покупать датчик движения для освещения с углом обзора в 360 градусов. Они устанавливаются на потолок. Если вход один, то хватит и 180 градусов.
  3. Выбор мощности зависит от того, какие будут подключаться приборы. Нужно суммировать их мощность и к полученному показателю прибавить 10–20 %.
  4. Дальность действия. Внутри небольших помещений достаточно 6 метров. Для улицы требуются устройства с большим радиусом.
  5. При покупке следует учитывать наличие животных. Если они есть, лучше купить прибор со специальной защитой.

Этапы монтажа

Основные этапы монтажа:

  • выбор места установки и схемы;
  • монтаж с учетом рекомендаций производителя, которые есть в инструкции;
  • настройка (калибруется чувствительность, уровень освещенности, регулировка угла обзора, задержка включения).

Выбор места установки

Определяться с местом установки необходимо до покупки датчика. Правильный выбор места монтажа очень важен для нормальной работы устройства и исключения ложных срабатываний.

Нужно выбрать такое место, из которого прибор охватывает максимальную площадь. К примеру, для управления светом на лестничной площадке или в коридоре следует установить так, чтобы в зону действия попадали все выходы.

ВАЖНО. Во время монтажа стоит помнить, что нельзя устанавливать датчики рядом с приборами, которые выделяют пар, излучают тепло, электромагнитные или инфракрасные помехи (обогреватели, кондиционеры, трубы отопления).

Схемы подключения: на лестнице, в квартире, на улице

Есть различные схемы подключения, чтобы управлять освещением.

Схемы без выключателя

Сначала следует выделить схемы, в которых не используется выключатель.

Двухпроводное подключение

Это самый простой вариант, который подразумевает использование нескольких элементов: лампочка, распределительная коробка, датчик и автоматический выключатель на 220 В. Принцип монтажа такой же, как и при установке светильника.

Первым делом питание подается на индикатор, а после него идет на светильник. Цепь желательно собирать на отдельном контуре, а не в общей линии освещения. Таким способом можно подключить прибор на любом объекте.

Схема подключения датчика движения:

  1. Подключить провод с тремя жилами на 1,5 квадрата в распределительную коробку и подписать каждую жилу (фаза, ноль и заземление).
  2. Протянуть 2 жилы к месту установки прибора, который будет подавать сигнал на включение светильника.
  3. Разместить датчик на высоте, рекомендуемой в инструкции. Во время установки нужно проследить, чтобы контроллер не мешал открытию дверей.
  4. Кабель, который идет к лампочке, тоже подключить в распределительную коробку.
  5. Соединить все жилы на клеммники.
  6. Подключить их к датчику. Фаза заводится на клемму с обозначением L, а второй провод (с лампочки) на значок нагрузки.
  7. Закончить монтаж настройкой. Установить уровень чувствительности, временной интервал подачи питания на светильник.

Преимуществами такой схемы является простой монтаж и возможность установки в различных местах. Недостаток заключается в том, что в случае использования светодиодных или энергосберегающих лампочек свет может мерцать.

Трехпроводная схема

Чтобы знать, как правильно подключить датчик движения в трехпроводной схеме, можно воспользоваться этой инструкцией:

  1. От распредкоробки к датчику подводится ноль и фаза.
  2. От вывода фазы с датчика провод подключить на светильник.
  3. Также на лампочку нужно подать нулевой провод от распределительной коробки.

Жилы, которые подходят к датчику, следует подключать ко входам L (фаза) и N (ноль), а отходящий к выводу L (или другой буквой, например, A).

Подключение 3-проводного датчика к 2-проводной сети

Иногда бывает, что в наличии имеется детектор под три провода и лишь одна разрывающаяся фаза. Этот вариант подходит для некоторых светодиодных лампочек, но понадобятся дополнительные элементы. Нужно иметь конденсатор на 400 В и 2,2 мкФ, а также диод VDI 1N4007.

Алгоритм подключения:

  1. Ноль подается на лампочку и с одной стороны на конденсатор.
  2. Выход от светильника подводится ко второму выводу конденсатора.
  3. После этого провод с выхода лампочки и конденсатора идет на датчик (N) и выход диода.
  4. Вход на диод подключается к выходу А датчика.
  5. К клемме L подключается фаза.

Преимуществом схемы является то, что при наличии кабеля с двумя жилами не требуется вносить в проводку серьезных изменений.

ВАЖНО. Но есть и недостаток. Такой вариант подходит не для всех светодиодных лампочек, поэтому их придется подбирать индивидуально. Если светильник и будет гореть, есть вероятность пульсации света.

Схема с пускателем и контактором

Как подключить датчик движения к лампочке, если нагрузка будет большой? Нужно использовать магнитный пускатель. Он примет основную нагрузку, а датчик будет только управлять катушкой, включающей светильник.

Схема простая:

  1. Фаза подается на контакт L и на пускатель.
  2. Ноль подается на N, контактор и лампочку.
  3. С лампочки второй провод нужно подсоединить к пускателю.
  4. С контактора второй провод подсоединяется к клемме А.

Такая схема позволяет предотвратить повреждение датчика, который не рассчитан на высокие токи.

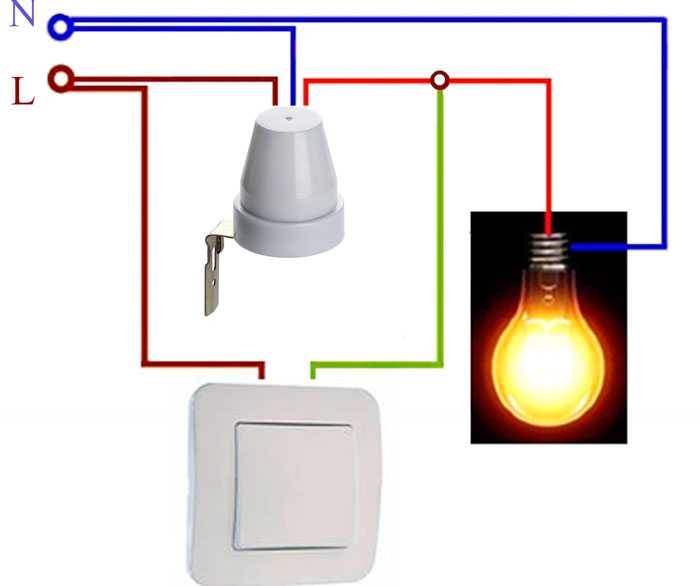

Схема включения с выключателем

Датчик можно использовать совместно с обычным выключателем. Схема подключения простая: фаза подводится к устройству через выключатель. Таким способом очень удобно управлять освещением, так как можно полностью его отключить, выключив сам датчик.

Как избежать ложного срабатывания

Как подключить датчик движения, чтобы не было ложных срабатываний? Нужно придерживаться этих рекомендаций:

  1. Не размещать датчики возле нагревательных приборов и вблизи деревьев.
  2. Разрывать нужно только фазу.
  3. Выбрать такое место, чтобы на прибор не попадал свет.
  4. Крепить устройство с учетом типа (настенный или потолочный).

Как подключиться к прожектору

Для подключения к прожектору можно выбрать одну из схем:

  1. С тремя контактами. От распределительной коробки или щитка к клемме L протягивается фаза. С выхода А провод идет на вход L прожектора. Контакты N объединяются и идут к щитку. Земля подключается напрямую к прожектору, на контакт PE.
  2. С использованием выключателя. Выключатель следует устанавливать в разрыв фазы. В этом случае при отключении выключателя питание уходит со всей схемы. Также выключатель можно подключить параллельной фазе и выходу из датчика. Такой вариант позволяет принудительно включать лампочку, но привязываясь к остальным приборам.
  3. С применением двухклавишного выключателя. Это комбинация двух предыдущих схем. Одна клавиша будет полностью обесточивать линию, а вторая — включать лампочку.

Разделение основного и ночного освещения

Чтобы экономия электричества была более эффективной, следует еще во время монтажа разделить основные и ночные светильники. Такой вариант установки более трудоемкий, но он себя окупит за счет использования в ночное время маломощных светильников.

Ошибки установки и подключения

Главными ошибками являются неправильный выбор места монтажа и некорректные настройки освещенности и чувствительности. В случае возникновения такой ситуации датчик может не срабатывать в нужный момент, включаться от домашних животных или же срабатывать с задержкой. Поэтому регулировке следует уделить достаточное количество времени. Нужно учесть все условия, при которых прибор будет работать.

Использование датчиков движения вполне можно назвать шагом к «умному дому». Это поможет сэкономить на электроэнергии и на ресурсе ламп. Также такие устройства избавляют от необходимости постоянно щелкать выключателем.

место установки, схема подключения и настройка

Комфорт, удобство пользования и экономия электроэнергии — три основных достоинства одного устройства. Вот почему мы расскажем, как подключить датчик движения к лампочке. Важно то, что данная процедура несложная, и с ней может справиться даже человек, не имеющий специальной квалификации.

Выберите место для монтажа, нужную схему подключения в зависимости от желаемого результата, соберите электрическую цепь и проверьте ее работоспособность.

Содержание

  • Назначение датчика движения — включение освещения
  • Выбор модели детектора
  • Выбор места установки
  • Схемы подключения
    • Один датчик
    • С выключателем
    • Несколько датчиков
  • Порядок проведения монтажных работ — шаг за шагом
  • Настройка и регулировка устройства
  • Устранение возможных ошибок

Назначение датчика движения — включение освещения

Датчик движения — специальное электротехническое устройство, регистрирующее присутствие человека в области действия и подающее электрический сигнал на контроллер. Последний управляет разными приборами, включая светильники и люстры. Применение элемента упрощает эксплуатацию осветительных приборов, повышает уровень безопасности.

Первые детекторы применялись на крупных производственных и складских объектах, что преследовало охранные цели. За последние годы стоимость детекторов существенно снизилась, поэтому изделия чаще используются в домашних условиях. Датчики движения срабатывают автоматически и подают сигнал на контроллер осветительных приборов и других устройств, в том числе сигнализации.

И все же в быту детекторы чаще используют для автоматического включения и выключения светильников. В некоторых случаях выполняется параллельное подключение к системе безопасности дома (устанавливают отдельный переключатель, активирующий часть цепи) — во время отсутствия хозяев дома электрика защищает их недвижимость от несанкционированного доступа. То же самое организуется в кабинетах директоров и других важных помещениях на предприятиях.

Внешне устройство представляет собой пластиковую коробку прямоугольной или круглой формы. Отверстие перекрывается матовой пленкой с функцией линзы Френеля. Внутри установлен источник инфракрасного излучения — волны подаются через окошко на датчике. С их помощью осуществляется контроль за присутствием/отсутствием человека на подконтрольной территории.

Важно! Линза Френеля изготавливается из мягкого и нежного материала, поэтому в процессе монтажа действуйте максимально осторожно, чтобы не повредить конструкцию.

Выбор модели детектора

Перед установкой выберите модель и функциональность устройства в зависимости от преследуемых целей, габаритов комнаты и условий эксплуатации/срабатывания.

Приборы делятся по способу определения человека в зоне обнаружения, бывают пассивными и активными.

  1. Принцип действия активных напоминает стандартный радар — излучаемые инфракрасные волны отражаются от объекта и регистрируются линзой Френеля. Есть заданное расположение предметов по умолчанию — если оно изменилось, то срабатывает датчик.
  2. Пассивные устройства регистрируют тепло, излучаемое телом человека.
  3. Комбинированные датчики совмещают функции активных и пассивных.

Активные устройства функционируют в ультразвуковом диапазоне или на высоких радиочастотах. В первом случае действуют ограничения до 20000 Гц. Человек не слышит этот звук, но его воспринимают домашние животные, из-за чего ведут себя неспокойно. Вывод прост — при наличии в доме животных использовать ультразвуковые датчики движения бессмысленно.

Элементы, функционирующие в диапазоне высоких радиочастот, обходят препятствия — стены и мебель, поэтому определяют лишь перемещение тех или иных объектов. При технически неверном выборе места подключения возникает вероятность ложного срабатывания от покачивания деревьев, листвы, перемещения людей в соседнем помещении. Добавьте к этому высокую стоимость.

Исходя из вышеизложенного, становится ясно: для автоматизации системы управления освещением в квартире и жилом доме рекомендуется брать пассивные датчики движения.

Круглые устройства, крепление которых осуществляется к потолку, имеют зону обнаружения во всех направлениях — 360 град. Устанавливаемые на стены элементы работают под разными горизонтальными и вертикальными углами — обычно 180 и 20 град. соответственно.

В большинстве случаев датчик движения не способен охватить весь объем помещения, и зона обнаружения становится меньше. Поэтому очень важно выбрать правильное место установки, угол наклона, чтобы контролировать наиболее проходимые места.

Датчики различаются по дальности обнаружения. У средних устройств этот показатель составляет 12 м. Для бытового использования величина более чем достаточная. В случае нестандартной формы помещения, наличия нескольких углов или этажей устанавливают несколько датчиков.

При рассмотрении конструкции приборов их делят на подвижные и неподвижные. В первом случае пользователь может вносить изменения в зону регистрации, перемещая устройство по вертикальной или горизонтальной оси, а во втором случае этого сделать нельзя.

Выбор места установки

Своевременное и верное срабатывание датчика движения на включение света связано с выбором места монтажа. Руководствуйтесь следующими советами:

  1. Независимо от потолочного или настенного крепления монтаж осуществляется ближе к двери — как только человек входит в комнату, подается сигнал на контроллер и моментально включается свет.
  2. Избегайте установки элемента на центральную часть стены, из-за чего может потеряться из виду дверь.
  3. По возможности используйте датчики в помещениях без окон. Если это невозможно, то постарайтесь отдалить их на максимальное расстояние от любых источников дневного света. В противном случае требуется гибкая настройка степени освещения.
  4. Если в помещении более одной двери, то необходим монтаж нескольких приборов автоматического включения/выключения света. Можно устанавливать один датчик, расположенный в углу комнаты, если зона обнаружения охватывает обе двери.
  5. При использовании приборов на лестничной площадке их следует крепить выше лестницы или к потолку, что позволит устройству регистрировать движения сверху и снизу.

Схемы подключения

На датчике движения выведены три контакта — «ноль», питание и выходящий ток, поступающий на осветительный прибор. В зависимости от количества элементов электрической цепи используются разные схемы подключения.

Подключение светильника с датчиком движения производится по схеме, указанной в прилагаемой инструкции или на корпусе детектора.

Один датчик

Очень простая схема. Один контакт подключается напрямую к фазе, другой используется для заземления, а третий соединяет датчик и контроллер осветительного прибора.

С выключателем

К такой же схеме подключают обычный выключатель, необходимый для того, чтобы свет не отключался или не включался независимо от присутствия или отсутствия человека в помещении, а также степени его освещенности. Выключатель подключается исключительно параллельно.

Важно заметить, что выключатель выполняет только одну функцию — постоянно включенный или выключенный свет. Одно положение выключателя отключает управление детектором (и сохраняет свет во включенном или выключенном состоянии), другое — активирует его.

Несколько датчиков

Из-за нестандартной формы помещения может потребоваться применение нескольких датчиков движения. Если установить один прибор в изогнутый коридор, то нельзя гарантировать его правильное срабатывание. В таких ситуациях нужно параллельно подключить два и более устройства в зависимости от протяженности комнаты.

Нулевая фаза непрерывно подается на каждый прибор, после чего выходы с них соединяются в один провод и подключаются к лампе. Если сработал хотя бы один датчик, то на светильник подается напряжение и он включается.

Важно! Все датчики движения в цепи должны быть подключены к одной фазе, чтобы избежать короткого замыкания.

Мешать качественной установке электротехнического элемента могут различные объекты интерьера. Выбирайте место так, чтобы обеспечивался максимальный угол обзора, посторонние предметы не экранировали действие прибора.

Уровень мощности изделий находится в диапазоне от 500 до 1000 Вт, что ограничивает их использование при высокой нагрузке. Если датчик движения должен подавать питание на несколько осветительных приборов, суммарное значение мощности которых превышает рекомендуемое, то добавьте в цепь магнитный пускатель. Светодиодные устройства потребляют минимум электрической энергии и менее требовательны к мощности.

Если светильники содержат многожильные кабели, то воспользуйтесь специальными наконечниками (втулками) НШВИ.

Порядок проведения монтажных работ — шаг за шагом

Выберите, где будут установлены светильник и датчик движения. Установите элемент, сняв подставку и закрепив на стену или потолок. Высота монтажа не ниже 2,2 м. На 10 мм зачистите концы проводов, подключаемые к датчику.

Откройте крышку детектора и увидите распределительный узел с тремя контактами и разноцветными проводами. Синий N — «ноль», красно-коричневый (фиолетовый) L — фаза, желтый или зеленый — заземление.

Подключите к датчику напряжение, в соответствии с расцветкой соединив с токопроводящими кабелями клеммы L и N. Заизолируйте каждое место подключения, используя муфты, электротехническую изоленту. При подключении через выключатель двойного/тройного типа один из контактов используется для подачи питания на датчик движения.

Если будет перепутана подача фазы с детектора на лампочку, то цепь попросту не сработает. С другой стороны, короткого замыкания не произойдет — поменяйте провода местами. Этот же метод подключения используется для схемы с прямым соединением вилки — детектор функционирует от розетки подобно обычному электрическому прибору.

На следующей стадии датчик соединяется с осветительным устройством. Фазу, выходящую из корпуса, подключите к концу провода, идущего от светильника. Выполните изоляцию. Другой конец кабеля лампочки соедините с «нулем» на датчике.

Важно! Суммарная мощность используемых в цепи светильников не должна превышать заданного значения у детектора, иначе последний выйдет из строя.

Настройка и регулировка устройства

Первым делом настраивается время, в течение которого с момента регистрации последнего движения (присутствия) человека подается напряжение на осветительный прибор. Оно составляет от одной секунды до десяти минут.

Для выбора правильного времени руководствуйтесь следующими подсказками:

  • при освещении лестницы потребуется 3-4 минуты, поскольку надолго здесь никто не задерживается;
  • подача света в любой комнате должна занимать 10-15 минут, ведь времяпровождение может быть и кратковременным, и продолжительным.

Чтобы избежать ложных срабатываний, необходимо настроить задержку срабатывания после первичной регистрации движения. Параметр также насчитывает от одной секунды до десяти минут, а выбор конкретного значения определяется в зависимости от скорости передвижения человека. Поскольку через коридор движутся быстрее, то выставляется минимальная задержка.

Детектор оснащен тумблером LUX, отвечающим за уровень освещенности. Здесь нужно ориентироваться на то, чтобы датчик срабатывал в моменты, когда комната освещена меньше. На минимальное или среднее значение тумблер настраивается в тех случаях, когда прибор эксплуатируется в помещении с большим количеством окон и других источников естественного света.

Для настройки чувствительности элемента используйте тумблер SENS. Выбор значения связан с отдаленностью от передвигающегося объекта и его габаритами. Если датчик сработал ложно и включил свет в помещении без причины, то надо уменьшить чувствительность. Обратные действия нужны в том случае, если датчик не включил свет при входе в помещение.

Устранение возможных ошибок

Одной из распространенных ошибок при монтаже является плохой контакт нулевого провода. Это может произойти при попадании строительного мусора в клемму датчика движения или слабого зажима, из-за чего появляются нагар или окисление. Если детектор не работает, то осмотрите все провода, зачистите их и хорошенько подтяните зажимы.

Другая причина неисправности — деформация или поломка алюминиевой жилы. Подключите к устройству вольтметр. Будьте внимательны, поскольку прибор может не сработать даже при наличии напряжения. Если это произошло, то замените лампочку на новую, поскольку проблема может быть связана с перегоранием нити накала.

Еще одна неисправность в работе датчика движения связана с тем, что осветительный прибор не отключается, несмотря на правильную работу детектора. Проверьте, какое время было задано в настройках. Возможно, оно слишком большое и выходной контакт долго размыкается. Уменьшите параметр, используя соответствующий тумблер.

Только при правильном подключении и технически верной настройке датчика движения можно добиться максимальной экономии электроэнергии, комфорта и удобства эксплуатации автоматической системы освещения. В домашних условиях рекомендуется использовать пассивные детекторы, характеризующиеся меньшей стоимостью.

Схема подключения встроенного освещения датчика движения – Оборудование

yelkenli (Тед)

#1

Есть ли у кого-нибудь хорошая схема подключения встроенного светильника с датчиком движения (внешняя каретка или бра с датчиком движения) и настенного выключателя для ручного включения/выключения? Я нашел несколько диаграмм, но они показывают отключение питания при переводе настенного выключателя в положение «выключено». По сути, настенные выключатели и датчик движения должны быть настроены 3 или более способами. Может быть, я ищу подтверждение этому для этих типов огней.

Меня интересует установка реле mqtt в цепи питания для интеграции с моей системой высокой доступности. похоже на эту ветку Веры. Я могу воссоздать на основе текстового описания, но, скорее всего, не буду использовать то же самое оборудование.

елкенли (Тед)

#2

Я нашел это. Для этого потребуются два горячих провода к светильнику/датчику. Также, если SPST является интеллектуальным выключателем, то нет обратной связи, если датчик движения включает нагрузку.

Эноо

#3

Было бы полезно получить немного больше информации, прежде чем пытаться ответить на этот вопрос.

  • В какой стране вы находитесь, так как нормы/рекомендации сильно различаются.
  • У вас уже есть лампа/PIR, которую вы хотите использовать? Есть ли у него схема подключения?
    • Я полагаю, вы имеете в виду устройство со встроенным ИК-датчиком; они либо работают на одном коммутируемом проводе под напряжением и переключаются вкл / выкл в режим управления, либо имеют несколько входов; постоянный живой, переключенный живой. Вторая модель будет предпочтительнее для вашего варианта использования.
  • Какие кабели присутствуют в вашей распределительной коробке для этого света?

Используя встроенный ИК-датчик, если вы не используете мониторинг питания в прямом эфире (может быть, вариант Шелли), вы не узнаете, включил ли ИК-датчик свет.

елкенли (Тед)

#4

Я в США. 5-летняя постройка.
Я не нашел решения и хотел бы понять, как его подключить перед покупкой. Сайты типа Lowes и Home Depot не имеют подробного описания, поэтому я не понял, как определить, есть ли у них несколько входов, или как эти множественные входы выглядят на однолинейной схеме. Похоже, что любые множественные входные данные ограничат продажи этих единиц новым строительством.

В поисках ИК-датчика я искал внешний, независимый ИК-датчик. Это плюс Shelly1 поможет преодолеть отсутствие триггерного сигнала, как цитирует @Enoo. Но подавляющий ответ на форуме — использовать внутренний PIR в защищенном месте. У DSC есть устройство за 200 долларов. Единственной заслуживающей доверия рекомендацией кажется gaurdline RF (все еще $$), взломанный в этой ветке.

Смотрите посты от 19 ноября. Есть еще один RF-блок, но мне пришлось бы интегрировать Sonoff RF или другой блок, чтобы прочитать его, и я не хотел тратить столько усилий, и я предпочитаю Wi-Fi MQTT.
Угнетает отсутствие внешних решений.

Эноо

#5

Я живу в Великобритании, поэтому надеюсь, что кто-то еще может помочь в соблюдении правил.

Итак, чтобы прояснить, чего вы пытаетесь достичь:

Внешний свет переключается либо автоматикой, ИК-датчиком, либо внутренним переключателем?

Я вижу два варианта:

Купить 4-проводной внешний ИК-свет.
Постоянное напряжение/нейтраль/земля подключены как обычно.
Switched Live подключен к Shelly или аналогичному устройству с подключенным коммутатором.

Единственным недостатком этого подхода является то, что вы не можете переопределить датчик PIR через HA.

Идеальное решение imo:

Купите стандартный внешний свет и отдельный внешний PIR с Shelly 2.5
Установите Shelly соответствующим образом.
Подсоедините обычный выключатель внутреннего освещения к Shelly SW1.
Подсоедините выход переключателя ИК-датчика к SW2.
Подключить внешнее освещение к выходу Shelly.

В Великобритании внешний PIR стоит недорого, ссылка. Я уверен, что нечто подобное должно существовать и в США.

Как подключить датчик движения

Электрическая проводка | Домашняя электропроводка | Электрические нормы NEC NFPA | Схемы подключения | Проволочные потолочные вентиляторы | Освещение | Проводные переключатели | Выход GFCI | Розетки | Детекторы дыма | Сушильные шнуры | Вытяжной вентилятор | Энергосбережение | Солнечные вытяжные вентиляторы | Электропроводка SIP дома | Провод и кабель | Электрические коробки | Автоматические выключатели | Панели | Реле | Генераторы | Качество электроэнергии | Электрические расчеты и формулы | Тестеры и измерители | Инструменты электрика | Обучение электриков | Электробезопасность | Схемы подключения и символы | Электрический ремонт | Электрические книги | Электрические неисправности

” Дом » Справочник по электропроводке » Как подключить светильники
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика



Резюме: Головки детектора движения можно приобрести и добавить к существующим приборам, имеющим соответствующую крышку адаптера прибора. При желании вы можете создать свой собственный прибор, просто выбрав совместимые детали в хозяйственном магазине. Убедитесь, что все детали рассчитаны на использование вне помещений.

Узнайте, чем делятся другие, на Спросите электрика:
Отличная информация здесь. Роберт из Хартсвилля, Южная Каролина.

Добавление детектора движения к существующему осветительному прибору


Видео по электромонтажу

Советы по прокладке электропроводки для домашних электромонтажных работ — Том 1

ПРИМЕЧАНИЕ. Список всех моих полезных видео

Будет отображаться в конце этого видео

Так что продолжайте смотреть, а я помогу вам подключить правильно! Загляните на мой канал на YouTube и подпишитесь!

Наружное освещение, управляемое датчиком движения

  • На ваш выбор предлагается множество устройств управления движением. Мой опыт показывает, что менее дорогие светильники работают не очень хорошо.
  • Головки детектора движения
  • можно приобрести отдельно, также доступны различные конфигурации датчиков.
  • Мне особенно нравится работа зон охвата 180 и 240 градусов, которые хорошо работают на больших площадях.
  • Особенности
  • Dust to Dawn обеспечивают безопасное и надежное освещение с двумя уровнями яркости.
  • Ниже представлен проект наружного освещения, в котором мы добавили датчик движения к существующему светильнику.
стиль = “очистить: слева”>

Подключение головки детектора движения к существующему осветительному прибору


Вот существующий светильник, к которому можно добавить головку детектора движения, чтобы обеспечить автоматическое управление датчиком в ночное время. Вся проводка выполняется после выявления и отключения цепи. Никогда не работайте с проводами под напряжением.


Основание этого приспособления имеет запасное отверстие с резьбой, куда мы можем установить головку детектора движения. Если отверстия не было, можно было приобрести другой цоколь патрона с дополнительным отверстием.

Головка детектора движения монтируется в основание держателя лампы, которое принимает полудюймовый резьбовой фитинг.


Черный провод соединяется с черным проводом, входящим в коробку с приспособлениями, также известным как горячий провод.

Красный провод соединяется с черным проводом держателей ламп, в которых установлены прожекторы.

Белый провод соединяется с белым проводом Белого провода, входящего в коробку для светильников, и Белым проводом держателей ламп, в которых установлены прожекторы.


Светильник оснащен датчиком движения, обеспечивающим экономию энергии и автоматическую работу для обеспечения безопасности.

В нижней части головки детектора движения необходимо отрегулировать настройки для оптимальной работы вашего устройства наружного освещения. См. пояснения к этим настройкам ниже.


Параметр «Диапазон» позволяет регулировать чувствительность на разных расстояниях от прибора.


Настройки переключателя ON-TIME:
ТЕСТ, настройки 1, 5, 20 минут

Эта функция позволяет активировать два уровня освещения в разное время ночи.

Это маленькая область фотоэлемента, когда стемнеет, он активирует цепь датчика движения.



Домашняя электропроводка

Подключение розетки GFCI без провода заземления

Помощь в правильном подключении

» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите правильно с помощью моей иллюстрированной книги по подключению
. Отлично подходит для любого проекта домашней проводки.



Узнайте, как правильно подключить провода!

Узнайте больше о подключении розеток

Полное руководство по электропроводке дома

Идеально подходит для домовладельцев, разнорабочих,
Электрик и строительный инспектор.

Включает в себя:
Методы домашней электрической проводки
Диаграммы подключения для выключателей света
Установки 3-й, 4-й и диммер. Ваши собственные светильники
….и многое другое.
» Нажмите здесь, чтобы узнать больше о домашней электропроводке «


Электромонтажная книга


Советы по электрике, которые помогут вам правильно подключить

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!

Бесконтактный электрический тестер
Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=”clear: left”>

Самый быстрый способ проверить неисправность электропроводки!

Тестер розеток
Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=”clear: left”>

Снимите изоляцию провода, не надрезая и не повреждая электрический провод!

Инструмент для зачистки проводов и кусачки
Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов.
Этот удобный инструмент имеет множество применений:
Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции.
Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании.

стиль=”очистить: слева”>



СВЯЗАННЫЕ

Проблема с освещением от заката до рассвета

Самуэль спрашивает:
У меня перестал работать внешний свет от пыли до рассвета (снято, все черное).
Светильник имеет квадратную верхнюю часть и две U-образные трубки.
и квадратная головка, которая вставляется в верхнюю часть, где вкручиваются некоторые светильники.
У меня в ванной есть такие же светильники, только они меньше.
Я временно заменил его на один из светильников в ванной, который примерно на 1 дюйм короче, чем вспыхнувшая наружная лампочка.
Тем не менее, свет горит постоянно?

Как это исправить?

Этот вопрос по электропроводке поступил от Сэмюэля из Роанока, штат Вирджиния.

Ответ Дэйва:

Проблема со светильником от заката до рассвета

Самуэль, попробуйте заменить лампу на лампу того же типа, что и изначально, и если это не сработает, значит, светильник неисправен и его необходимо заменить.


Свет от заката до рассвета Задача

Самуэль спрашивает:
У меня перестал работать внешний свет от пыли до рассвета (снято, все черное).
Светильник имеет квадратную верхнюю часть и две U-образные трубки.
и квадратная головка, которая вставляется в верхнюю часть, где вкручиваются некоторые светильники.
У меня в ванной есть такие же светильники, только они меньше.
Я временно заменил его на один из светильников в ванной, который примерно на 1 дюйм короче, чем вспыхнувшая наружная лампочка.
Тем не менее, свет горит постоянно?

Как это исправить?

Этот вопрос по электропроводке поступил от Сэмюэля из Роанока, штат Вирджиния.

Ответ Дэйва:

Проблема со светильником от заката до рассвета

Самуэль, попробуйте заменить лампу на лампу того же типа, что и изначально, и если это не сработает, значит, светильник неисправен и его необходимо заменить.

Подключение наружного фонаря заката к рассвету

  • Будет ли работать датчик от заката до рассвета или лампочка от заката до рассвета в фонарном столбе, подключенном к той же цепи, что и освещение на крыльце и кухне?

Этот вопрос по электропроводке поступил от Mj из Денвера, штат Колорадо.

Ответ Дэйва:

  • Да, светильник должен работать, если он правильно установлен и подключен, однако было бы лучше установить отдельную цепь для светильника наружного освещения, который имел бы GFCI, защиту от замыканий на землю.

Подробнее о светильниках для освещения от заката до рассвета
Светильники для освещения от заката до рассвета
Как решить проблему с освещением от заката до рассвета с помощью новой лампы: наиболее распространенные проблемы с люминесцентными лампами CFL от заката до рассвета и способы их устранения.
Установка и тестирование светильников от заката до рассвета
Я только что установил светильник мощностью 150 Вт от заката до рассвета, и он не загорается: как установить электрическую проводку для наружного светильника Dawn.
Как работают светильники от заката до рассвета
Почему светильники от заката до рассвета являются хорошим выбором для охранного освещения: настройка светильника от заката до рассвета для оптимального освещения
Установите светильник от заката до рассвета у входной двери
Спереди есть выключатель дверь, которая управляет внешним освещением. Должен ли этот прибор управлять двумя другими источниками света?


Подключение наружного фонаря от заката до рассвета

  • Будет ли работать датчик от заката до рассвета или лампочка от заката до рассвета в фонарном столбе, подключенном к той же цепи, что и освещение на крыльце и кухне?

Этот вопрос по электропроводке поступил от Mj из Денвера, штат Колорадо.

Ответ Дэйва:

  • Да, светильник должен работать, если он правильно установлен и подключен, однако было бы лучше установить отдельную цепь для светильника наружного освещения, который имел бы GFCI, защиту от замыканий на землю.

Подробнее о светильниках для освещения от заката до рассвета
Светильники для освещения от заката до рассвета
Как решить проблему с освещением от заката до рассвета с помощью новой лампы: наиболее распространенные проблемы с люминесцентными лампами CFL от заката до рассвета и способы их устранения.
Установка и тестирование светильников от заката до рассвета
Я только что установил светильник мощностью 150 Вт от заката до рассвета, и он не загорается: Как установить электрическую проводку для наружного светильника Dawn.
Как работают светильники от заката до рассвета
Почему светильники «От заката до рассвета» являются хорошим выбором для охранного освещения: настройка светильника «От заката до рассвета» для оптимального освещения
Установите светильник «От заката до рассвета» у входной двери
У входной двери есть выключатель, который управляет внешним освещением. Должен ли этот прибор управлять двумя другими источниками света?

Подробнее о детекторах движения

Как решить проблему с освещением от заката до рассвета
Как решить проблему с освещением от заката до рассвета с помощью новой лампы: наиболее распространенные проблемы с люминесцентными лампами CFL от заката до рассвета и способы их устранения.

Как отремонтировать светильник от заката до рассвета
Как отремонтировать светильник от заката до рассвета или датчик движения: ТЕСТ охранного светильника Функции настройки, замена головки детектора движения на светильнике от заката до рассвета, как проверить Фотоячейка.

Подключение двух наружных светильников движения к одному выключателю
Как подключить два наружных светильника безопасности движения: наиболее распространенные соединения проводки для двух наружных светильников.

Установка и проверка светильников от заката до рассвета
Я только что установил светильник мощностью 150 Вт от заката до рассвета, и он не загорается: Как установить электрическую проводку для наружного светильника Dawn.

Как подключить наружный датчик к сигнальному фонарю
Как подключить проводку датчика движения для наружного сигнального фонаря? Подключение наружного охранного светильника: как заменить наружный светильник на охранный свет, типовые соединения проводки для датчика охранного освещения.

Несколько датчиков движения для светильников
Можно ли использовать два датчика движения для управления наружными прожекторами? Как подключить несколько датчиков движения для наружного освещения.

Будут ли лампы компактных люминесцентных ламп работать со светильниками от заката до рассвета
Почему светильники от заката до рассвета и лампы компактных люминесцентных ламп не будут работать

Почему светильники от заката до рассвета включаются и выключаются включить и выключить? Как проверить светильники наружного освещения на чувствительность детектора движения.

датчики движения – 1533


Электромонтажные приспособления

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!
Бесконтактный электрический тестер
Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.
Самый быстрый способ проверить неисправность электропроводки!
Тестер розеток
Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании.
Снимите изоляцию провода, не надрезая и не повреждая электрический провод!
Инструмент для зачистки проводов и кусачки
Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.


Обучение электромонтажу
Обучающие видеоролики по электромонтажу



» Как ПРАВИЛЬНО подключить проводку!«
Проводите уверенно!
Полностью иллюстрированный
Мгновенная загрузка

Теперь вы можете
Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
