Схема подключения двигателя с конденсатором: Подключение электродвигателя через конденсатор | Полезные статьи

Схема Подключения Электродвигателя Через Конденсатор

Затем мотор работает как асинхронный двигатель на основной обмотке. Расчет емкости должен производиться с учетом номинальной мощности ЭД.

Подключение

Навигация по записям

Существуют и другие схемы для подключения двигателя через конденсатор, но эти вопросы рассмотрим в другой раз в другой статье.

Заключение Асинхронники на В широко применяются в быту. В качестве основы для статора и ротора используется электротехническая сталь

Все эти схемы успешно применяются при эксплуатации асинхронных однофазных двигателей.

Принцип схемы там очень прост — изменение направления тока в рабочей обмотке С1-С2. А они есть не у всех, даже у электриков. От однофазной сети трехфазные устройства работают с помощью емкостных или индуктивно-емкостных цепей, сдвигающих фазу. Последний предназначен для отключения дополнительной обмотки от источника питания после запуска.

Точные значения потери мощности зависят от схемы подключения, условий работы двигателя, величины емкости фазосдвигающего конденсатора. Применение этого типа однофазных двигателей, как правило, ограничивается прямым приводом таких нагрузок, как вентиляторы, воздуходувки или насосы, которые не требуют высокого пускового крутящего момента. Главную функцию берут на себя рабочие конденсаторы.

Принцип действия и схема запуска

Конденсаторы, которые находятся в цепи, могут быть заряжены. Требуемый момент вращения обеспечивается за счет смещения фазных токов в обмотках АД. И во многих случаях электрооборудование приводится в движение трехфазными двигателями.

Если посмотреть на табличку, где через дробь указываются два тока, то это будет меньший из них. Рабочий конденсатор подключен постоянно в цепи обмоток, пусковой через выключатель запуска замыкается кратковременно Установка и подбор компонентов Конденсаторы имеют немалые габариты, поэтому не всегда помещаются во внутреннюю часть борно распределительная коробка на корпусе электродвигателя. Сразу же заниматься расчетами схемы подключения не имеет смысла.

Для чего нужен конденсатор

Например, если ток равен 1. Подключение трехфазного двигателя к однофазной сети Частота вращения трехфазного двигателя, работающего от однофазной сети, остается почти такой же, как и при его включении в трехфазную сеть.

В качестве кнопки так же можно использовать обычный выключатель. Как правильно подобрать конденсаторы Теоретически предполагается осуществлять расчет необходимой емкости путем деления силы тока на напряжение и полученную величину умножить на коэффициент.

Если ротор движется в нужном направлении, каких-либо дополнительных манипуляций производить не нужно. Он включается параллельно рабочему на непродолжительное время пуска электродвигателя. На какой из них разницы нет, направление вращения от этого не зависит.

Мы не будем изменять направление тока в той или иной обмотке. Трехфазные агрегаты на практике получили большее распространение, чем однофазные. Но это напряжение переменного тока, а для выбора конденсаторов надо знать напряжение постоянного тока. Рабочая обмотка однофазного двигателя всегда имеет сечение провода большее, а следовательно ее сопротивление будет меньше.

Еще по теме: Составление сметы и плана электромонтажных работ

Это тоже одна из разновидностей обмоток. При подключении двигателя к однофазной сети, ток по обмоткам течет, но вращающегося магнитного поля нет, ротор не крутится. Она всегда работает короткое время и служит для запуска двигателя. Напряжение на них может достигать больших значений.

Первая задача решается «прозваниванием» всех проводов тестером замером сопротивления. Принцип действия используется в насосном оборудовании, холодильных установках, воздушных компрессорах и т. Чтобы исключить межвитковое короткое замыкание, используют термореле, которое при достижении критической температуры отключает дополнительную обмотку. Статор электродвигателя.

На этом все. Через щели в корпусе внутрь устройства втянуты сторонние вещества.

Однофазный двигатель с конденсатором – Советы электрику – Electro Genius

Они могут быть однофазными или трехфазными и различаются по принципу подключения. Чтобы узнать больше об этих конструкциях, посетите сайт http://ovk.dp.ua/odnofaznyye-elektrodvigateli/.

Содержание

Однофазный двигатель с конденсатором – совет электрика

В наше время трудно найти человека, который не знает, что такое однофазный электродвигатель. Однофазные двигатели 220 В серийно выпускаются уже много лет. Они пользуются большим спросом в сельском хозяйстве, домашних хозяйствах, промышленности, частных и государственных мастерских. Однофазные двигатели 220 В очень популярны.

Основные термины

Асинхронный двигатель 220 В, однофазный, требует питания переменным током; сеть для подключения такой машины должна быть однофазной. Однофазные двигатели 220 В работают при напряжении сети 220 В и частоте 50 Гц.

Эти электрические величины поддерживаются во всех бытовых электрических сетях, в домах, квартирах, коттеджах, дачах, по всей России, а в США напряжение в бытовой электрической сети составляет 110 В.

В нашей стране напряжение в производственных условиях бывает однофазным, трехфазным и другими типами сетей.

Применение однофазных двигателей

Этот тип двигателей используется для питания маломощного оборудования.

1. Бытовая техника.
2. Однофазные двигатели используются в приборах малой мощности.
3. Электрические насосы.
4. Станки для обработки сырья.

Заводы выпускают однофазные электродвигатели 220В малой мощности различных моделей, с разной скоростью и мощностью. Стоит отметить, что однофазные двигатели уступают трехфазным по многим параметрам.

1. КПД таких двигателей ниже.
2. Пусковой момент.
3. Мощность.
4. Перегрузочная способность трехфазных двигателей выше, чем у однофазных.

Эти параметры меньше, если трехфазные двигатели одинакового размера.

Конструкция электродвигателя

Однофазные двигатели 220 В имеют две фазы, но основную работу выполняет одна из них, поэтому такие двигатели называются однофазными. Двигатель состоит из следующих частей.

1. Статор, который является неподвижной частью двигателя.
2. Ротор, который является подвижной (вращающейся) частью двигателя.

Однофазный электродвигатель можно описать как асинхронный электродвигатель, имеющий рабочую обмотку на своей неподвижной части, которая подключена к однофазной сети переменного тока.

Пусковая катушка

Для того чтобы однофазный двигатель мог самостоятельно запускаться и вращаться, устанавливается вторая катушка. Он предназначен для запуска двигателя.

Пусковая катушка устанавливается под углом 90° к рабочей катушке. Чтобы добиться сдвига тока, в цепи необходимо установить переключатель для сдвига фаз.

Несколько мер могут действовать как переключатель фазы.

1. Активный резистор.
2. Конденсатор.
3. Индукционная катушка.

Ротор и статор двигателя металлические. Для ротора или статора требуется специальная электротехническая сталь класса 2212.

Двухфазные и трехфазные двигатели

Возможно подключение 2-фазного или 3-фазного двигателя к однофазному питанию. Такие двигатели иногда ошибочно называют однофазными. Это неправильное название – правильным термином является “двухфазный (или трехфазный) двигатель, подключенный к однофазной сети переменного тока”. Простое подключение двух- или трехфазного двигателя к однофазному источнику питания не даст результата. Необходима согласующая цепь.

Существует несколько таких схем, а согласование может быть выполнено с помощью конденсаторов. Когда конденсаторы подключены к двигателю, как показано на схеме, двигатель будет работать, и все фазы двигателя будут постоянно находиться под напряжением и совершать работу по вращению ротора.

Принцип работы

Переменный ток создает магнитное поле в статоре, которое имеет два поля, они равны по амплитуде и частоте, но противоположны по направлению.

Неподвижный ротор возбуждается этими полями, и поскольку поля меняются местами, ротор начинает вращаться. Если в двигателе нет пускового механизма, ротор будет стоять на месте.

Ротор, начав вращаться в одном направлении, будет продолжать вращаться в том же направлении.

Запуск двигателя

Двигатель запускается магнитным полем, магнитное поле, действующее на ротор, заставляет его вращаться. Основная и вспомогательная катушки создают магнитное поле, причем пусковая катушка меньше и соединена со вспомогательной катушкой через конденсатор, индуктор или активный резистор.

Если двигатель имеет низкую мощность, пусковая фаза замыкается накоротко. Для запуска такого двигателя электрический ток может быть подключен к соленоиду стартера только временно, максимум на три секунды. Для этого используется кнопка пуска. Кнопка вставляется в стартер.

При нажатии кнопки пуска ток подается одновременно на рабочую катушку и соленоид пускателя, двигатель работает как двухфазная система в течение этих первых секунд запуска, но через три секунды ротор уже набрал скорость, двигатель запустился, и кнопка отпускается. Питание соленоида стартера прекращается, но питание рабочего соленоида не прекращается, так устроен стартер, и тогда устройство работает как однофазная система.

Важно помнить, что не следует удерживать кнопку стартера слишком долго, так как соленоид стартера может перегреться и выйти из строя, он рассчитан на работу в течение нескольких секунд. Для обеспечения безопасности в корпус однофазного генератора может быть встроено тепловое реле или центробежный выключатель.

Конструкция центробежного выключателя такова, что когда ротор набирает скорость, центробежный выключатель отключается без вмешательства человека. Пусковой ток однофазного двигателя выше рабочего тока; после пуска ток уменьшается до значения рабочего тока.

Схему подключения однофазного двигателя можно найти здесь.

Тепловое реле

Тепловое реле работает следующим образом: когда обмотка нагревается до предельного значения, установленного на реле, реле отключает подачу питания на обе фазы, тем самым предотвращая перегрузку или другую причину повреждения и предотвращая возникновение пожара.

Преимущества

Из плюсов: двигатель прост, ротор компактен, а обмотка статора не очень сложная.

Недостатки

Наряду с преимуществами, этот двигатель имеет и некоторые недостатки.

1. Низкий пусковой момент двигателя.
2. Низкий КПД двигателя.
3. Двигатель не способен создать магнитное поле, которое совершает вращательное движение.

По этой причине такой двигатель не может вращаться сам по себе. Дело в том, что для того, чтобы двигатель начал вращаться, он должен иметь как минимум две обмотки и, следовательно, две фазы, но двигатель с самого начала имеет одну фазу, такова его конструкция. Помимо наличия двух фаз, также необходимо, чтобы одна обмотка была смещена под определенным углом относительно другой.

Подключение двигателя

Двигатель должен быть подключен к однофазной сети переменного тока 220 В, частота 50 Гц. Эти значения мощности имеются во всех домах в нашей стране, поэтому однофазные двигатели очень популярны. Они установлены во всех бытовых приборах, таких как.

1. Холодильник.
2. Гувер.
3. Соковыжималка.
4. Триммер.
5. Электрический кусторез.
6. Швейная машина.
7. Электрическая дрель.
8. Кухонный смеситель.
9. Вентилятор.
10. Водяной насос.

Типы соединений

1. Подключение к соленоиду стартера.
2. Соединение с рабочим конденсатором.

Небольшие однофазные двигатели 220 В с соленоидом стартера имеют конденсатор в цепи во время запуска. Когда ротор ускоряется, катушка отключается. Если двигатель выполнен с рабочим конденсатором, то пусковая цепь не прерывается и пусковая катушка работает непрерывно через конденсатор.

Один электродвигатель можно использовать для разных целей. Один и тот же двигатель может быть снят с одного устройства и установлен в другое. Однофазный двигатель может быть переключен тремя способами.

1. Электрический ток временно подается на обмотку стартера через конденсатор.
2. Напряжение временно подается на стартер через резистор, без конденсатора.
3. Электричество постоянно подается на пусковую обмотку через конденсатор, одновременно с работой рабочей обмотки.

Если в пусковой цепи используется резистор, обмотка будет иметь более высокое активное сопротивление. Для начала вращения будет достаточно сдвига фаз. Можно использовать пусковую обмотку с большим сопротивлением и меньшей индуктивностью. Обмотка должна иметь меньшее количество витков, более тонкий провод, чтобы соответствовать своим характеристикам.

Конденсаторный запуск подразумевает подключение конденсатора к обмотке стартера и временную подачу электричества.

Для достижения максимального пускового момента необходимо круговое магнитное поле, которое должно совершать вращательное движение. Для этого обмотки должны быть расположены под углом 90 градусов. Этого смещения невозможно достичь с помощью резистора.

Если емкость конденсатора рассчитана правильно, можно сместить обмотки на 90 градусов.

Расчет принадлежности проводника

Омметр или тестер необходим для расчета выводов, соединяющих пусковую обмотку с рабочей обмоткой. Необходимо измерить сопротивление обмоток.

Сопротивление рабочей обмотки должно быть меньше сопротивления пусковой обмотки. Например, если одна обмотка измерена при 12 Ом, а другая – при 30 Ом, то первая является рабочей, а вторая – пусковой.

Рабочая обмотка будет иметь большее поперечное сечение, чем пусковая обмотка.

Выбор емкости конденсатора

Чтобы выбрать емкость конденсатора, необходимо знать потребляемый электродвигателем ток. Если он потребляет 1,4 ампера, необходим конденсатор на 6 микрофарад.

Проверка работоспособности

Первым шагом к проверке функциональности является визуальный осмотр.

1. Если у устройства поврежден кронштейн, это также может стать причиной его неисправности.
2. Если корпус потемнел посередине, это означает, что произошел чрезмерный перегрев.
3. Возможно попадание различных инородных тел в пазы корпуса, это замедляет работу и способствует перегреву.
4. Если подшипники загрязнены, происходит перегрев.
5. Износ подшипников вызывает перегрев.
6. Если к пусковой обмотке 220 В подключен конденсатор, это приведет к перегреву. Если есть подозрение на конденсатор, отсоедините конденсатор от обмотки стартера, подключите двигатель, вручную надавите на вал, запустите двигатель, и он начнет вращаться. Запустите двигатель примерно на пятнадцать минут, а затем проверьте, не горячий ли он. Если двигатель не нагревается, значит, емкость конденсатора была слишком большой. Следует установить конденсатор с меньшей емкостью.

Однофазные малогабаритные двигатели 220 В выпускаются во множестве различных моделей и для различных целей, и перед покупкой изделия необходимо четко понимать требуемую мощность, тип крепления, число оборотов в минуту и другие характеристики.

Если двигатель имеет пусковую обмотку, она может иметь 3 или 4 провода. Измерив их сопротивление, можно определить, какая клемма или какие 2 клеммы связаны с обмоткой стартера.

Как определить тип двигателя

Если двигатель новый, это не будет представлять особой проблемы, поскольку тип двигателя и другие данные указаны на заводской табличке двигателя. Если двигатель был отремонтирован, трудно определить его тип: заводская табличка могла быть утеряна или механически повреждена. Поэтому в таких случаях лучше знать, как самостоятельно определить тип двигателя.

Коллекторные двигатели

Коллекторный двигатель

Определить, является ли двигатель коммутаторным или асинхронным, несложно, поскольку они устроены по-разному. Отличительной особенностью коммутаторного двигателя является наличие щеток, которые неподвижны, от коллекторного двигателя, который вращается и состоит из набора медных пластин. Щетки прижимаются к этим пластинам, которые передают электрический ток на обмотку якоря двигателя.

Преимущество таких двигателей в том, что они быстро разгоняются и позволяют развивать высокую скорость. Кроме того, направление вращения может быть изменено на противоположное путем изменения полярности. Не менее важным фактором можно считать возможность легкой организации регулирования скорости вращения двигателя с ее регулировкой в широких пределах.

Существенным недостатком коллекторных двигателей является их высокий уровень шума, особенно на высоких оборотах. Что касается низких скоростей, то работу этих двигателей можно считать вполне приемлемой. Следует также отметить, что трение между щетками и коллектором приводит к износу как щеток, так и коллектора. В результате возникает необходимость замены щеток или переточки коллектора. Если щетки и коммутатор не проверяются постоянно, велика вероятность того, что устройство придется ремонтировать.

Асинхронные двигатели

Конструкция асинхронных двигателей

Конструкция асинхронного двигателя несколько отличается от конструкции коллекторного двигателя, хотя этот двигатель также имеет статор и ротор (якорь). Бытовые электроприборы обычно оснащаются однофазными асинхронными двигателями.

Преимуществом асинхронных двигателей является их более тихая работа, поэтому они устанавливаются в бытовых приборах, где при длительной работе возникают критические уровни шума.

Существует два типа асинхронных двигателей – конденсаторные и двигатели с пусковой обмоткой (бифилярные). Пусковая обмотка нужна только для запуска двигателя, после чего она отключается и не участвует в работе двигателя.

Конденсаторные двигатели характеризуются тем, что дополнительная обмотка конденсатора постоянно находится в режиме ожидания. Эта обмотка смещена на 90 градусов относительно рабочей обмотки. Благодаря такой конструкции можно изменить направление вращения двигателя на противоположное. Наличие конденсатора на двигателе указывает на то, что это конденсаторный двигатель.

Измерив сопротивление пусковой и рабочей обмоток, легко определить тип асинхронного двигателя. Как правило, пусковая обмотка изготавливается из более тонкого провода, и ее сопротивление в несколько раз выше, чем у рабочей обмотки. Нормальная работа таких двигателей обеспечивается специальным переключающим устройством. Двигатели конденсаторов запускаются простым выключателем, тумблером или кнопкой.

Основная обмотка, которая подключена к сетевому напряжению без конденсатора, имеет меньшее сопротивление.

Подключение

Ротор обычно представляет собой короткозамкнутую обмотку, которую также называют “беличьей клеткой” из-за ее сходства. Такие агрегаты описаны в литературе с середины прошлого века.

Недостатками этого решения являются низкий пусковой момент и низкий КПД. Это несложно исправить. Поскольку вращающий момент в трехфазном двигателе определяется расположением обмоток и смещением фаз трехфазной системы, однофазный двигатель запускается с дополнительной пусковой обмоткой, которая индуцирует диагональный вращающий момент в роторе.

Тепловое реле отключает обе фазы обмотки, если они перегреваются. Внутри концы катушек соединены звездой.

Рабочее напряжение для них должно быть в 1,5 раза больше напряжения сети, в нашем случае В. Чтобы схема работала, необходимо выбрать элемент с определенной емкостью, рассчитанной с учетом тока нагрузки.

Основным недостатком однофазного тока является невозможность создания магнитного поля, совершающего вращательное движение. Что касается двух других проводников, то сопротивление двух последовательно соединенных обмоток будет наибольшим. Обе фазы таких устройств работают и включены постоянно. Длительная работа под нагрузкой может привести к перегреву, возгоранию изоляции и повреждению механизма.

Конструкция и принцип работы

Вал со шпоночными пазами спереди и вентилятором сзади; герметичные крышки подшипников; клеммная коробка. Например, если ток равен 1.

Не имеет значения, какая у вас рабочая и какая пусковая обмотка. Его дальнейшее вращение происходит под действием силы инерции. После этого две обмотки остаются соединенными, а вспомогательная обмотка – через конденсатор. Именно по этой причине данный двигатель пользуется популярностью у населения.

Даже если вы не видите его снаружи, скрытые под крышкой, вы можете увидеть незаменимые графитовые щетки, прижатые пружинами. Следующие неисправности сигнализируют о возможных проблемах с двигателем, которые могли быть вызваны неправильной эксплуатацией или перегрузкой: Поврежденные кронштейны или монтажные пазы. Схема подключения коллекторного двигателя на В Схема подключения звездообразного однофазного асинхронного двигателя Как это работает Запуск двигателя с двумя обмотками, расположенными таким образом, приведет к появлению токов в закороченном роторе и кругового магнитного поля в пространстве двигателя. Схемы подключения Варианты подключения двигателя с конденсатором: Схема подключения однофазного двигателя с пусковым конденсатором; подключение двигателя с рабочим конденсатором; подключение однофазного двигателя с пусковым и рабочим конденсатором.
Подключение однофазного двигателя// как определить рабочую и пусковую обмотки

Двигатели, установленные на лапах и фланцах, стоят примерно на 5% дороже, чем аналогичные двигатели, установленные на лапах.

История происхождения

Прошло более 60 лет, прежде чем однофазный асинхронный двигатель начал завоевывать мир. Все началось в 1820-х годах, когда Джозеф Генри и Майкл Фарадей открыли явление индукции и начали первые эксперименты.

Принцип работы асинхронного двигателя (однофазного) основан на этих основных физических законах. В 1800-х годах многие умы разрабатывали трансформаторы и генераторы для переменного тока. В 1885 году Галилео Феррарис предложил идею первого многофазного двигателя с генератором переменного тока, а вскоре после этого Никола Тесла представил свой многофазный двигатель (1888).

В 1889-1891 годах русский электротехник польского происхождения Михал Осипович Доливо-Добровольский выдвинул идею ротора с “беличьей клеткой”. Толчком к его изобретению послужила работа Феррариса “О вращающемся магнитном поле”. С началом двадцатого века электромеханические устройства получили широкое распространение.

Поскольку для короткого замыкания однофазного двигателя конденсатором требуется подпружиненная кнопка, которая при отпускании размыкает контакты, это позволяет сэкономить средства за счет более тонких проводов обмотки пускателя. Для предотвращения межобмоточного короткого замыкания используется тепловое реле, которое отключает дополнительную обмотку при достижении критической температуры. Некоторые конструкции оснащены центробежным выключателем, который размыкает контакты при достижении определенной скорости.

Схема подключения трехфазного двигателя с конденсатором

В этом случае 220 В распределяется на 2 обмотки, соединенные последовательно, причем каждая обмотка адаптирована к этому напряжению. В результате теряется почти вдвое больше энергии, но такой двигатель можно использовать во многих приложениях с низким энергопотреблением.

Максимальная мощность двигателя 380 В в сети 220 В может быть достигнута при соединении треугольником. Помимо минимальных потерь мощности, скорость вращения двигателя остается неизменной. Здесь каждая обмотка используется для своего рабочего напряжения, отсюда и мощность.

Обратите внимание: трехфазные двигатели более эффективны, чем однофазные двигатели 220 В.. Поэтому, если есть вход 380 В – подключайтесь к нему – это обеспечит более стабильную и экономичную работу оборудования. Для запуска двигателя не требуется никаких других пускателей или обмоток, так как вращающееся магнитное поле создается в статоре сразу после подключения к сети 380 В.

Этот однофазный двигатель изготовлен с характерными полюсами на асимметричном ламинированном сердечнике.Ротор – тип с короткозамкнутым ротором.

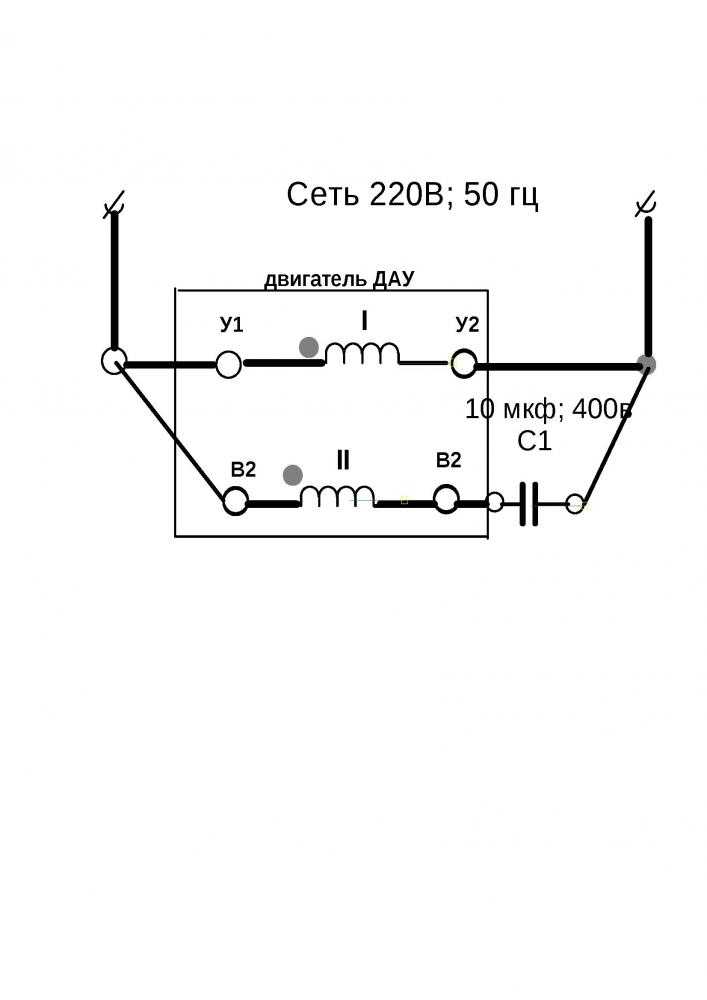

Схема подключения однофазных двигателей с конденсатором

Во втором случае, для двигателей с рабочим конденсатором, дополнительная обмотка постоянно подключена через конденсатор.

По информации на заводской табличке двигателя можно определить, какая система была использована в двигателе. Сложность схемы заключается в том, что емкость выравнивающего магнитное поле конденсатора согласована с токовыми нагрузками.

Здесь каждая обмотка используется для своего рабочего напряжения, отсюда и мощность. Емкость рассчитывается исходя из рабочего напряжения и тока или номинала двигателя. При подключении пускового конденсатора на короткий промежуток времени на вал двигателя подается высокий пусковой момент, что значительно сокращает время запуска.

Ввиду сложности формул, обычно выбор конденсаторов осуществляется на основе вышеупомянутых соотношений. Расчет емкости конденсатора двигателя Существует сложная формула, которая используется для расчета точной емкости, необходимой для конденсатора. В этих двигателях рабочая и пусковая обмотки идентичны, что обусловлено конструкцией трехфазной обмотки. После утилизации устройства в большинстве случаев электродвигатели остаются в хорошем состоянии и могут служить довольно долго в виде самодельных электронасосов, токарных станков, машин, вентиляторов и газонокосилок.

Статья по теме: Виды электромонтажных работ

Заключение

Это приводит к образованию двух разнонаправленных токов, скорость которых отличается от скорости основного поля. Это схема обмотки звезды Красные стрелки показывают распределение напряжения по обмоткам двигателя, указывая на то, что на одной обмотке имеется однофазное напряжение В, а на двух других – линейное напряжение В.

При запуске двигателя конденсаторы содержат определенный заряд, поэтому к выводам нельзя прикасаться. В этой обмотке, которая также называется рабочей, магнитный поток изменяется с частотой, с которой ток протекает через обмотку. Вы можете определить, какие проводники относятся к той или иной обмотке, измерив сопротивление. Обмотка, имеющая меньшее сопротивление, является рабочей обмоткой. Однофазный двигатель имеет однофазную обмотку в статоре, что отличает его от трехфазного двигателя.

Двигатели с высотой вращения более 90 мм изготавливаются из чугуна. Такая схема исключает электронный блок, а следовательно, двигатель будет работать на полную мощность с самого начала – на максимальной скорости, буквально разрываясь от мощности пускового тока, что вызывает искрение в коллекторе; существуют электродвигатели с двумя скоростями.

Это запас, необходимый для компенсации потери мощности при запуске – создания вращающего момента в магнитном поле. Затем он отключается специальным устройством – центробежным выключателем или пусковым реле в холодильниках.

Генератор может работать как двигатель, который, в свою очередь, работает как генератор переменного тока. Однофазный асинхронный электродвигатель должен иметь на корпусе электрическую схему с указанием выводов основной и вспомогательной обмоток и емкости конденсатора. В этом случае двигатель гудит, ротор остается на месте.
Подключение однофазного электродвигателя

Читайте далее:

• Шаговые двигатели: свойства и практические схемы управления. Часть 2.
• Рабочие характеристики асинхронного двигателя; Школа для электриков: электротехника и электроника.
• Асинхронный электродвигатель – конструкция, принцип работы, типы асинхронных двигателей.
• Как найти начало и конец обмотки электродвигателя – ООО “СЗЭМО Электродвигатель”.
• Векторное и скалярное управление преобразователями частоты – принцип работы, система управления.
• Как запустить однофазный двигатель в обратном направлении – несколько примеров.
• Соленоид – это электромагнитная катушка. Что такое соленоид?.

Схема подключения однофазного двигателя

и примеры — Wira Electrical

Схема подключения однофазного двигателя очень поможет нам при работе с электродвигателями для большинства бытовых приборов.

В настоящее время каждый дом и бытовая техника используют для работы однофазное электричество. Это также верно для почти каждого электродвигателя, который мы используем, например: двигатель водяного насоса, фен и электрический вентилятор. Вот почему действительно стоит изучить схему однофазного двигателя, если мы хотим проводить техническое обслуживание и ремонт.

Мы изучим схему каждого типа однофазного двигателя, потому что однофазные двигатели могут иметь разные схемы, соединения и назначение. Вот почему изучение каждого типа, который мы можем найти, является хорошей идеей.

Схема подключения однофазного двигателя

Однофазный асинхронный двигатель — это двигатель переменного тока, работающий от однофазной сети. Этот двигатель широко используется в бытовой технике.

Ротор — это динамическая часть асинхронного двигателя, которая вращается внутри двигателя.

Статор — это статическая часть асинхронного двигателя, создающая вращающееся магнитное поле для ротора.

В отличие от двигателя постоянного тока, однофазное электричество к статору будет иметь трудности при вращении ротора двигателя переменного тока из-за недостаточного вращающегося магнитного поля. Двигатель переменного тока хорошо известен своим более высоким током при запуске двигателя.

Будут представлены различные схемы однофазных двигателей, а также их модификации для обеспечения правильной работы. Несмотря на то, что все они разные, некоторые из них имеют одни и те же элементы: конденсатор и центробежный переключатель.

Конденсатор будет подключен к вспомогательной обмотке для создания вращающегося магнитного поля со сдвинутой фазой. Некоторые однофазные двигатели немедленно обесточивают конденсатор и вспомогательную обмотку, когда скорость достигает определенной точки, некоторые из них все еще включают ее.

Вам лучше изучить их ниже, как подключить однофазный двигатель и как подключить однофазный двигатель.

Проводка однофазного асинхронного двигателя

При изучении и наблюдении за проводкой однофазного двигателя мы начнем с проводки однофазного асинхронного двигателя. Как указывалось выше, однофазный двигатель испытывает трудности с созданием вращающегося магнитного поля для запуска вращения ротора.

Вот почему вспомогательная обмотка используется для создания дополнительного магнитного поля. Конечно, добавление еще одной обмотки ничему не поможет при вращении ротора. Конденсатор используется для сдвига фазы, поэтому мы можем получить два вращающихся магнитных поля с разными фазами.

Ниже приведена схема центробежного выключателя однофазного двигателя.

Центробежный выключатель используется для соединения вспомогательной обмотки с конденсатором и источником питания. Как только скорость достигает определенного значения, переключатель отключает конденсатор и вспомогательную обмотку от источника питания.

С этого момента питание подается только на основную обмотку, чтобы двигатель работал в установившемся режиме.

Исходя из этого поведения, мы можем назвать это переключателем конденсатора однофазного электродвигателя или запуска конденсатора асинхронного двигателя , потому что мы используем конденсатор для переключения между пуском и работой.

Схема подключения двигателя постоянного конденсатора с расщепленной фазой

Как видно из названия, эта схема однофазного двигателя будет работать с расщепленной фазой, генерируемой конденсатором. Емкость конденсатора и реактивное сопротивление обмотки будут в некоторой степени сдвигать фазу.

Ниже приведена схема подключения однофазного двигателя с постоянным конденсатором.

Этот постоянный конденсаторный двигатель с расщепленной фазой также известен как конденсаторный двигатель с одним номиналом . Этому также не нужен центробежный переключатель или какой-либо другой переключатель для отключения питания от вспомогательной обмотки. О центробежных выключателях других типов мы поговорим позже.

Этот двигатель состоит из:

• А короткозамкнутого ротора,
• А обмотки статора,
• Вспомогательной обмотки и
• Конденсатор для запуска двигателя.

Ниже показано, как подключить двигатель с расщепленной фазой.

Схема подключения двигателя с пусковым конденсатором

Теперь мы узнаем о схеме подключения однофазного двигателя с 2 конденсаторами или пусковом конденсаторе двигателя с пусковым конденсатором .

Двигатель с конденсаторным пуском, работающий от конденсатора, также известен как двигатель с двумя конденсаторами . «Двойное значение» происходит от установки двух конденсаторов для двух разных целей: запуска и работы.

В дополнение к двум конденсаторам в этом двигателе также используется центробежный переключатель для управления процессом пуска и работы.

Пусковой конденсатор подключается к вспомогательной обмотке, когда двигатель находится в пусковой фазе.

После того, как двигатель достигнет определенной скорости, центробежный переключатель отключит вспомогательную обмотку от пускового конденсатора.

Этот двигатель имеет две обмотки: основную обмотку и вспомогательную обмотку, как и другие типы. Вспомогательная обмотка поможет при запуске двигателя, а основная обмотка будет питаться постоянно.

Поскольку он имеет два конденсатора для обеспечения двух фазовых сдвигов друг к другу, мы можем назвать это схемой подключения однофазного двухполюсного двигателя.

На рисунке ниже показан фактический вид двигателя с конденсаторным пуском.

Ниже приведен пример того, как мы подключаем двигатель с пусковым конденсатором.

Двигатель с экранированными полюсами

Этот двигатель широко используется в маломощных устройствах.

Этот однофазный двигатель сильно отличается от предыдущих типов, поскольку в нем не используются конденсатор и центробежный переключатель для создания желаемых вращающихся магнитных полей.

Имейте в виду, что этот двигатель относительно небольшой и не развивает большой мощности. Он в основном используется для небольших приложений, таких как электрический вентилятор. Этот двигатель дешев, прост в запуске, прочен, прост, но не эффективен. В большинстве случаев мы выбрасываем этот мотор, как только он сломается, и покупаем новый, а не ремонтируем его.

Ниже показана конструкция двигателя с экранированными полюсами.

В отличие от других однофазных двигателей, в которых в качестве статора используются обмотки, в этом двигателе в качестве статора используется многослойный сердечник для создания магнитного поля. Его ротор будет таким же, с короткозамкнутым ротором.

Кроме того, катушка используется для создания магнитного потока в пластинах статора.

Из названия следует, что нам нужно что-то, чтобы изобразить «заштрихованный столб». Здесь используются экранирующие полюса из пары закороченных медных марок, известных как экранирующие кольца.

Защитные кольца не связаны электрически в двигателе, но они создают магнитные поля за счет индуцированного тока, протекающего в катушке.

Эти кольца делают возможным возникновение вращающегося магнитного поля. Кольца будут задерживать генерируемый вращающийся магнитный поток. Этот проводник должен прервать полный оборот полюса. Поток увеличивается, но задерживается индуцированным током в медном кольце.

Ниже приведено фактическое изображение двигателя с заштрихованными полюсами.

Источник: Википедия.

Подключение однофазного электродвигателя с пуско-пусковым конденсатором

спросил 2 года 9 месяцев назад

Изменено 1 год, 11 месяцев назад

Просмотрено 4к раз

\$\начало группы\$

У меня есть однофазный электродвигатель со следующей схемой подключения. На электрической схеме, к сожалению, отсутствуют детали подключения активной линии и нейтрали. Я просмотрел несколько других схем подключения и видео, но они, кажется, противоречат друг другу. Кто-нибудь имеет опыт работы с ними и сможет объяснить, куда подключать входы переменного тока?

(линия Cap обозначает линию конденсатора)

Английский перевод:

Исходная схема:

Двигатель внутри:

• конденсатор
• двигатель
• проводка

7

• однофазный \$\конечная группа\$

  1

  \$\начало группы\$

  Вся информация есть. Цвета проводов к двигателю предполагают, что это трехфазный двигатель, просто чтобы сбить меня с толку.

  Тем не менее, желтый — это пусковой переключатель, синий — вспомогательная обмотка, а красный — основная обмотка. Запустить конденсатор вверху, запустить конденсатор внизу.
