Содержание

Схема подключения двух выключателей на одну лампочку



Подключить к одной лампе или светильнику два и более выключателя совсем несложно, схема подключения при этом выглядит вот так:

Но в быту сложно представить условия, где можно эффективно применять такое подключение.

Главным недостатком этой схемы является то, что удобства в управлении светильником или лампой она не добавляет. Ведь включая свет, например, выключателем «А», вы не выключите его выключателем «B», а только этим же «А», всё это вызывает только путаницу.

Если же вам требуется, чтобы оба выключателя не только управляли лампой, но и были связаны между собой, и вы могли бы включая свет одним выключателем, выключать его другим и наоборот – необходимо использовать переключатели их еще называют проходные выключатели или перекидные и изменить схему подключения.

Переключатель (проходной выключатель) внешне ничем не отличим от обычного выключателя, но в его основе лежит принципиально другая, более сложная схема управления.

Если стандартный выключатель просто разрывает или соединяет электрическую цепь, то переключатель разрывая электрическую цепь на одном проводнике, переключает её на другой, от сюда и название.

Ниже, для наглядности, представлены схематически выключатель и переключатель вместе, и вы можете увидеть их различия.

Как вы понимаете, для реализации полноценного управления лампой с двух мест с помощью проходных выключателей, схема электропроводки требуется другая и выглядит она вот так:

Подробнее о схемах подключения проходных выключателей, мы уже рассказывали ЗДЕСЬ.

Более того, для удобства самостоятельного подключения двух переключателей к одной лампе, я рекомендую пользоваться ЭТИМ материалом, в котором пошагово, наглядно показан процесс подключения и установки проходных выключателей.

Если же вы решите, что двух выключателей для управления одной лампой вам мало и удобнее если их будет три, пять или больше, тогда вам потребуется изучить схему подключения трех и более выключателей на одну лампу, где к обычным проходным переключателям, добавляются перекрестные.

Не пугайтесь, в этом нет ничего сложного, вы обязательно разберетесь, а для удобства всегда сможете посмотреть, как подключить систему из трех и более переключателей к одной лампе – ЗДЕСЬ. А кроме того, к вашим услугам моя помощь, задавайте ваши вопросы в комментариях к статье, я стараюсь оперативно помочь всем!

Итак, подведем итоги, чтобы подключить к одной лампе два выключателя, необходимо выполнить электропроводку по ЭТОЙ схеме, а также купить и установить вместо обычных выключателей – переключатели, приобрести их вы сможете любом электротехническом магазине или отделе строительного супермаркета.

Простая Схема проходного выключателя с двух мест на одну лампочку

Схема подключения проводного выключателя с 2 мест. Знаете ли вы все преимущества и недостатки этой электросхемы? 3 важных нюанса подключения

ТЕСТ:

Если вы решили воплотить в жизнь электросхему, описанную в статье, вам будет полезно пройти небольшой тест, чтобы убедиться в том, что вы готовы к работе.

Сколько контактов имеет ПВ?

Пояснение: ПВ содержит три контакта. Один из них — «общий», а два прочих соединяются со следующим ПВ.

В помещении не горит свет. Сперва была нажата кнопка первого ПВ, затем второго, а после этого — вновь первого. Будет ли гореть свет после этих действий?

Пояснение: Да, т.к. после третьего действия фазовое напряжение достигнет лампочки.

Может ли быть реализована электросхема с ПВ для работы с двумя лампами?

Пояснение: Да для этого используются двухкнопочные ПВ.

Электрическое освещение — незаменимый спутник любой современной квартиры. Управление светом осуществляется с помощью переключателей: на один источник освещения (обыкновенную лампочку, или несколько ламп) приходится один переключатель. Но далеко не всегда это устраивает владельцев помещения по некоторым причинам. Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? В данном материале мы дадим подробный ответ на этот вопрос, а также приведем схему подобного включения, и расскажем, как работает ПВ схема.

Для чего может понадобится схема ПВ света на 2 выключателя?

Ситуации, когда в комнате или ином помещении необходима реализация подобной схемы проходного выключателя, бывают самыми разнообразными. К примеру, большая спальная комната. Очень удобно разместить переключатель света у каждой кровати, чтобы управление освещением было у каждого жильца. К тому же, вам не придется добираться в темноте до вашего спального места. Войдя в комнату, вы включаете свет, а уже после того, как заняли свое место в кровати, вы выключаете его.

Также выгодно использовать подобную схему в небольших домах, величиной 3-5 этажей. Если делать выключатель света в парадной для каждого этажа по отдельности, это выльется в необходимости сборки лишних схем управления.

При использовании проходного выключателя с двух мест, жилец дома включит свет, заходя в подъезд, и выключит его, находясь на своем этаже.

Другой пример — большой кабинет на несколько рабочих мест. Наличие возможности выключить/включить свет сразу с двух и более точек делает такой офис гораздо уютнее.

Как выглядит проходной выключатель с 2 и более мест?

Схемы проходных выключателей

Отличить внешне переключатель, подключенный к подобной схеме, по наружной стороне невозможно. Это обыкновенный однокнопочный выключатель/включатель. Существует двух- и более кнопочное исполнение, применяющееся тогда, когда освещение более сложное, и каждая кнопка включает конкретную лампу. Вместо кнопочного переключателя используется и сенсорный, но принцип действия остается прежним.

Преимущества и недостатки схемы ПВ с 2 мест

У таковой схемы включения есть преимущества и недостатки. Они вытекают из самой сути работы подобного переключателя. К преимуществам относят:

  1. Повышение уровня комфорта. Из приведенных выше примеров исходит, что использование схемы позволяет избавиться от неудобств, возникающих в быту;
  2. Простота исполнения. Данная электросхема очень проста в исполнении, и не требует применения какого-либо дополнительного специфичного оборудования;

Недостатком подобной реализации управления освещением называют только перерасход электроэнергии. Вспомним вышеупомянутый пример про подъезд. Войдя в него, человек включает свет, а уже поднявшись на свой этаж выключает его. Освещение будет продолжать работать на всех этажах, пока житель дома не нажмет на переключатель. Подобный расход нельзя внушительным, а когда речь идет о небольших помещениях, он и вовсе отсутствует.

Схема проходного выключателя с двух мест

Электросхема ПВ

На рисунке представлена простейшая электросхема управления освещением с двух мест с помощью проходных выключателей. Под цифрами 1 и 2 обозначены сами переключатели. Красным цветом выделен фазный провод — то есть, провод, по которому идет напряжение. На схеме в качестве источника света упрощенно изображена одиночная лампа, но на ее месте допускается более сложное освещение.

На рисунке отображается то, как работает ПВ схема: при нажатии на любой из переключателей будет выключен/включена лампочка. Если первый переключатель передал напряжение на лампу, то нажатие на второй переключатель выключит свет — в этом месте фазный провод «прервется» Справедливо и обратное.

На схеме изображена ситуация, когда оба переключателя выключены. Лампочка не будет активна при любых расположениях кнопок. Но что будет в других ситуациях? Рассмотрим каждый из возможных вариантов.

На этой схеме последовательно был нажат сперва первый переключатель, а затем второй. Зеленая стрелка показывает, как действует контакт, после нажатия второй кнопке. Он обрывает течение электрического тока, поэтому лампочка становится неактивной.

Вслед за этим был вновь включен первый переключатель. Лампочка вновь загорится — фазовое напряжение достигнет источника света. После нажатия на первую кнопку, лампочка погаснет.

Так и работает электросхема проходного выключателя с двух мест на одну лампу. Ее механизм достаточно прост и понятен, коротко его описывают так:

  1. Если оба переключателя включены — источник освещения активен;
  2. Если один из переключателей включен — источник освещения активен.
  3. Оба переключателя выключены — источник освещения неактивен.

Как подключить проходной выключатель

Применение схемы включения с 2 мест

Каждый из переключателей имеет две клеммы. Для воплощения вышеописанной схемы в жизнь необходимо найти в каждой из них ту контактную клемму, где контакт закреплен одной стороной. Такую клемму называют «общей». В одном из переключателей к таковой подключается фазное напряжение, а в другом — провод от источника освещения.

Остальные клеммы соединяются между собой. Последовательность соединения любая. Синим цветом на схеме обозначается нулевой провод. Он проводится напрямую к источнику света от распределительной коробки.

В распределительной коробке находится пять соединений проводов.

3 нюанса по технике безопасности

При воплощении электросхемы в жизнь следует помнить о 3 нюансах:

  1. Для того чтобы определить какой провод фазовый — используйте специальный пробник.
  2. Не стоит использовать провода из различных металлов при их соединении «вскрутку». Из-за разности потенциалов провоцируется возгорание;
  3. При работе используйте толстые резиновые перчатки.

Как избежать 2 основные ошибок при подключении

  1. ПВ не устанавливается на «ноль». Он всегда соединяется с фазовым проводом. Иначе при необходимости проведения ремонтных работ, даже при отключении электричества,  ПВ не будет обесточен, что вызовет опасную ситуацию;
  2. ПВ не имеет положений «Выключено» и «Включено». Положение кнопки лишь показывает одно из двух возможных состояний.

Простая схема подключения с четырех мест

Принцип действия остается прежним. Но в схему включается также два дополнительных перекрестных выключателя, необходимые для того, чтобы обеспечить соединения всех контактов.

ПВ схема подключения на 4 точки

Работа перекрестных переключателей независима от других. Они могут передавать напряжение на источник света даже если кнопки проходных переключателей находятся в неактивной позиции.

На схематичном изображении отображено, что если свет включен, то нажатие на любую из кнопок приведет к его отключению. Верно и обратное.

Данная схема расширяется до любого количества мест управления освещения. Но главный принцип сохраняется: в начале и конце пути (до лампочки) фазового провода находится два проходных выключателя. Между ними располагаются перекрестные. Их количество равняется количеству желаемых точке управления освещением.

Пять самых часто задаваемых вопросов

Можно ли сделать управление несколькими источниками освещениям с двух мест с помощью ПВ?

Да, подобная реализация возможна. Схема двойного ПВ на две лампочки будет отличаться лишь тем, что у каждого переключателей будет не одна кнопка, а несколько (по количеству ламп). Каждая кнопка будет регулировать только работу соответствующей ей лампочки и не влиять на работу остальных.

Можно ли сделать управление лампочкой из трех и более мест с помощью ПВ?

Воплотить подобную схему в жизнь с помощью только лишь проходных выключателей невозможно. Для решения этой проблемы дополнительно реализуются параллельные переключатели, которые позволяют увеличить количество мест управления освещением до любого нужного числа.

Чем отличается проходной выключатель от обычного?

Принцип действия обычного выключателя достаточно прост — при нажатии на кнопку от либо прерывает электрическую цепь, либо наоборот передает электрический ток далее. ПВ работает сложнее. При нажатии на кнопку происходит переключение между различными контактами. Конечный результат (будет ли активирована лампочка или нет) зависит от положения других переключателей.

Чем отличается проходной выключатель от параллельного?

Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов. В ПВ всего три контакта, один — общий, а два других служат для передачи напряжения или разрыва электрической цепи — это зависит от положения кнопки.

На что нужно обращать внимание при выборе ПВ?

При выборе ПВ следует уделить пристальное внимание на конкретный тип устройства. Они могут различаться своими характеристиками, а также формой. Выделяют ПВ открытого (для соединения с открытой проводкой) и закрытого тип (Для соединения с проводкой, идущей внутри стен). Контакты устройства рассчитаны на конкретный электрический ток, поэтому при выборе модели следует ориентироваться на предполагаемую нагрузку.

Как подключить 4 ПВ?

Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше.

Заключение

В статье мы рассмотрели все часто возникающие вопросы на тему подключения проходных выключателей. Воспользовавшись этим материалом и пройдя тест для самопроверки вы без труда сможете воплотить приведенную выше электросхему в жизнь.

Включение лампочки двумя выключателями. Два выключателя на одну лампочку. | Ремонт квартир, помещений

Два выключателя на одну лампочку.

1 лампа и 2 выключателя.

1. Эти выключатели еще называют «переключатель на два направления». Подключаются следующим образом: к первому (любому) переключателю приходит фаза, затем из него выходят два проводника (для его подключения можно использовать трехжильный кабель). Эти проводники будут поочередно подавать фазу на второй переключатель — то по одному проводнику, то по второму — в зависимости от его положения.

Второй переключатель подключаем наоборот — те две жилы, которые вышли из первого переключателя, подключаем на вход, а выход — уже к нагрузке (лампочке). Ноль на нагрузку берем с общей шины жилого дома, например из распределительной коробки.

Таким образом, включив первый переключатель, фаза подается по одной из отходящих линий на второй переключатель, а через него уже на нагрузку. Далее нажав на второй переключатель, мы переключаем фазу с первого подходящего проводника на второй, где её нет — свет выключается.

Включить свет можно как с первого, так и со второго переключателя.

2. Фаза (первый провод) подходит к среднему контакту лампочки, от её цоколя идёт на контакты двух переключателей, переключающие контакты обоих переключателей закорачиваются друг с другом (второй провод), оставшиеся два контакта переключателей соединяются и выходят к нулю (третий провод). Трех проходная схема.


Пример: коридор, один переключатель в начале — другой в конце. Входим — включаем, проходим — выключаем, а назад — наоборот.

3. Можно использовать два тумблера, спрятать в кабель-канале, рядом с каждым поставить два светодиода (неонку), чтобы ночью было видно тумблер.

Во всех включателях поставить неонки (конечно через сопротивление).

В продаже есть переключатели, на них нарисована схема подключения.

Схема предельно проста, но провода много уходит (тройной провод на 1 выключатель).


Схема проходных выключателей | Советы электрика

07 Окт 2012 Подключение выключателей

Приветствую всех читателей моего сайта! В очередной статье я расскажу по многочисленным просьбам как управлять освещением с двух, трех, четырех, пяти и т. д. мест.

Прежде я уже рассказывал и даже записывал на видео как подключить одноклавишный выключатель- на одну группу ламп, двухклавишный выключатель- на две группы ламп, так же рассказывал как управлять одной группой ламп с двух мест- на видео можно посмотреть как подключать для этих целей проходные выключатели.

Сейчас я покажу более сложную схему для того, что бы управлять освещением с трех и более мест.

Это можно сделать например с помощью перекрестных переключателей. Что это такое и как они выглядят? Но давайте обо всем по порядку.

Где может в доме понадобиться включать свет из трех мест?

Да в принципе где угодно, например в спальне у каждой прикроватной тумбочки установить выключатель плюс выключатель около двери.

Зашли в спальню, включили свет около двери, затем легли спать и выключили свет у прикроватной тумбочки- согласитесь что это удобно.

Еще вариант- освещение длинного коридора, тогда можно условно разделить его на три участка и в начале каждого участка поставить выключатель.

Или еще способ- освещение подъезда в трехэтажном доме. Зашли в подъезд- включили свет, поднялись на свой этаж- выключили. Жители подъезда могут на любом этаже включать и выключать подъездное освещение.

Важное примечание: освещение в этом случае будет включаться/отключаться одновременно на трех этажах!

Если же потребуется управлять каждой лампочкой по отдельности с любого этажа (например на первом этаже управлять лампой третьего этажа или на втором- первого этажа и т.п.) то придется на каждую лампу собирать отдельную схему управления с трех и более мест.

Да, кстати, схема для управления освещением с трех мест универсальная, ее можно легко продлить для управления с четырех, шести, десяти и более мест))) Но об этом чуть позже, а пока я хочу начать с повторения- с более простой схемы-

Управление освещением с двух мест с помощью проходных выключателей

Внешне проходные выключатели, а правильное их название проходные переключатели выглядят как обычный одноклавишный выключатель.

А почему- переключатель? Тут дело в том, что это устройство при любом положении клавиши не разрывает электрическую цепь, а только переключает с одного контакта на другой. потому и- переключатели

Вот типовая схема управления освещением с двух мест с помощью проходных переключателей:

При нажатии на клавишу любого переключателя можно включить/выключить лампу независимо от того в каком положении находится другой переключатель.

Фазный провод у меня показан красным цветом, нулевой- синим, переключатели для удобства подписаны №1 и №2.

При нажатии на клавишу переключателя №2 лампочка погаснет, так как в нем при этом “рвется” фазный провод, в том месте где кончается красная линия (зеленая стрелка показывает в какую сторону двигается контакт):

После этого нажимаем на клавишу проходного переключателя №1 и включаем лампу- путь прохождения электрического тока по фазному проводу обозначен красной линией (так будет на всех рисунках ниже):

Нажимаем клавишу проходного выключателя №2, контакт перекидывается вверх и гасит лампу освещения:

Затем нажимаем переключатель №1, его контакт перекидывается вверх и включает лампочку:

Так работает схема проходного выключателя для управления освещением с двух мест. Запомнить ее в принципе не сложно, несмотря на ее кажущуюся сложность.

Надо главное найти на переключателе общую клемму контакта, то есть ту клемму, в которой он не переключается и где контакт зафиксирован одной стороной.

Найдя эти клеммы на обоих переключателях просто к одному переключателю подключаем на эту клемму фазный провод, а ко второму- провод от лампочки.

А две оставшиеся клеммы между переключателями соединяем в любой последовательности- без разницы. Нулевой провод как обычно в схеме выключателя идет на лампочку напрямую через распредкоробку.

Итого в распредкоробке у этой схемы проходного выключателя будет 5 соединений проводов.

Кстати проходные переключатели бывают еще и двойные- то есть в одном корпусе размещены два отдельных независимых проходных переключателя, выглядит как обычный двухклавишный выключатель и имеет шесть клемм.

С этой схемой закончил, сейчас далее-

Управление освещением с трех и более мест

Для этого понадобится как я уже упоминал перекрестный переключатель. Фотографию я его показывать не буду- так как на вид это тоже самый обычный одноклавишный выключатель.

Единственное внешнее отличие- четыре клеммы на обратной стороне для подключения проводов.

Так же как и двойные переключатели- перекрестные переключатели тоже есть двойные, для подключения проводов у них восемь клемм.

Итак, для того чтобы управлять освещением с трех мест понадобится два проходных переключателя и один перекрестный.

Проходные переключатели устанавливаются в начале и конце линии, а перекрестный- между ними, вот схема подключения проходных и перекрестного переключателей:

Почему перекрестный переключатель так назван? Дело в том, что через этот переключатель проходят две независимые электрические линии и он переключает их в крест.

Что бы это понять я сделал два рисунка. Рисунок первый- перекрестный переключатель соединяет электрические линии напрямую, в параллель:

А вот на этой схеме- электрические линии перекрещиваются между собой, отсюда и название- “перекрестный”:

Ну а сейчас подробнее-

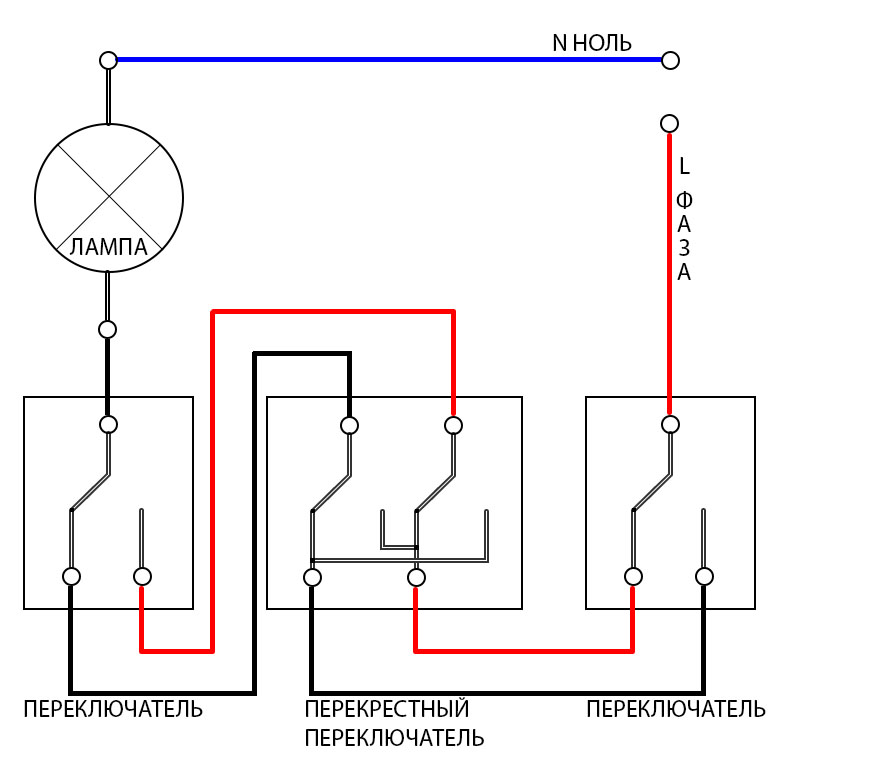

Как работает схема управления освещением с трех мест с помощью проходных и перекрестного переключателей

 Перекрестный переключатель обозначен буквой икс (Х). Работа схемы обозначена по аналогии с вышеописанной схемой проходных выключателей.

Представьте что это управление освещением в подъезде трехэтажки. Проходной переключатель №1 установлен на 1 этаже, перекрестный переключатель- на 2 этаже, а проходной переключатель №2- на третьем этаже.

Итак, включаем свет (нажимаем клавишу переключателя №1)- лампочка горит, электрический ток по фазному проводу проходит как нарисовано красной линией:

Далее: нажимаем клавишу первого проходного переключателя- лампочка гаснет:

 Поднимаемся на второй этаж и проверяем перекрестный переключатель-нажимаем клавишу, включается свет:

Нажимаем клавишу обратно, выключаем свет:

Поднимаемся на третий этаж ко второму проходному выключателю, нажимаем у него клавишу- включается свет:

Оставляем проходной переключатель №2 в этом положении, спускаемся на 2 этаж и нажимаем клавишу перекрестного переключателя- выключаем свет:

Опять же- оставляем в таком положении перекрестный переключатель и спускаемся на первый этаж, нажимаем клавишу первого проходного переключателя- свет включается:

Вот таким образом и работает схема управления освещением с трех мест с помощью проходных и перекрестного переключателей.

При такой схеме в распредкоробке уже будет 7 соединений.

Если необходимо управлять освещением не с трех, а с четырех, пяти и более мест, то для этого просто добавляют еще необходимое количество перекрестных переключателей между проходными, вот и все!

Например вот как на этой схеме что я нарисовал:

Если же управлять каждой лампочкой с любого этажа- то придется устанавливать по три выключателя на каждом этаже- на первом и третьем этаже по три проходных выключателя, а на втором этаже- три перекрестных выключателя.

И собирать три таких схемы- по одной схеме на каждую лампу. Можно сделать и по одному двойному, одному простому проходному выключателю на первом и третьем этаже, а на втором сделать так же один двойной перекрестный и плюс одинарный перекрестный- в этом случае на каждом этаже будет по две установочные коробки под выключатели.

Но схемы собирать все равно придется три)))

На этом у меня все, надеюсь понятно объяснил схемы проходных выключателей?

Напоследок- видео по теме

“Как найти общую клемму (зажим) у проходного выключателя”

Буду рад вашим комментариям, если есть какие то технические вопросы- то прошу задавать их на форуме, именно там я отвечаю на вопросы- ФОРУМ.

Вопрос: “Есть две прикроватные лампы с отдельными выключателями у кровати.
Есть выключатель у двери. Как сделать, чтоб при включении выключателя у двери включались обе лампы, и потом уже у кровати отключить одну из них или оба уже ближними выключателями?”

Ответ: “Вы возьмите самую первую схему из этой статьи и добавьте в неё ещё одну лампу и ещё один выключатель (продублируйте правую часть этой схемы). Нулевой провод от второй лампы подключите к нулю перед первой лампой, два провода от второго выключателя подключите к соответствующим проводам, идущим от выключателя на входе комнаты (провода между первым и вторым выключателями на схеме из этой статьи). Всё будет работать, но, если у вас горела одна лампа у кровати, то входной выключатель её погасит, но зажжёт ту, что не горела. Поясняющий рисунок ниже:”

Подписывайтесь на мой канал на ЮтубеСмотрите еще много видео по электрике для дома!

Теги: перекрестный выключатель, проходной выключатель, схема управления освещением с трех и более мест

Как подключить две лампочки к одному выключателю

Часто при электромонтаже освещения зданий необходимо сделать так, чтобы лампы одного из помещений включались с двух выключателей. Обычно так устроена разводка на лестничных маршах. Выключатели такого вида называются проходными и наиболее сложны в монтаже. Но в обычной квартире нужды в подобных схемах нет.

Наиболее используемым в жилых помещениях является вариант, при котором несколько ламп включаются одновременно с одного выключателя. Это может быть и точечная подсветка с тремя и более светильниками, а возможно и несколько светодиодных лент. И вот тут при отсутствии знаний такого монтажа возникают трудности, хотя особых сложностей в этом нет.

Необходимо рассмотреть несколько возможных схем подключения потребителей, чтобы понять суть такой работы. К тому же и двойные выключатели имеют свои особенности подключения.

Обычный выключатель на одну лампу

Схема подключения лампы к обычному выключателю

Начинать следует с наиболее простого варианта, а потому имеет смысл начать с азов. При монтаже выключателя нужно помнить, что ставится он на разрыв фазного провода, следовательно, ноль будет идти напрямую на источник света. При установке выключателя на нулевой, контакты устройства могут быстро прогореть. Наверняка многие замечали, что при плохом контакте в розетке чаще всего подгорает ноль. Происходит это по причине большей нагрузки при прохождении тока именно на нулевом контакте.

Еще одна причина разрыва выключателем именно фазного провода – это возможность быстрого снятия напряжения с потребителя при возникновении внештатной ситуации, в то время как разрыв нуля не обеспечит обесточивания, а лишь разъединит цепь.

Главное правило – выполняются работы по монтажу электропроводки, выключателей и светильников строго при полностью снятом напряжении. При невозможности определения фазного провода по цвету допускается кратковременная подача электроэнергии с целью «прозвона». При этом необходимо предварительно убедиться в отсутствии замыканий оголенных проводов.

Подключение двух ламп на один выключатель

Как подключить две лампочки к одному выключателю, можно понять по той же схеме монтажа, различий практически нет. Нулевой провод идет напрямую от распределительной коробки последовательно через все источники света. Фазу, проходящую через выключатель, нужно подсоединить ко вторым контактам ламп. Такое подключение называется параллельным.

Обязательно следует следить за тем, чтобы соединительные контакты проводов были скреплены надежно. По возможности желательно использование клеммных колодок, где соединение происходит посредством винтов, либо колодок типа WAGO, где провод зажимается при помощи пружины.

Также нужно знать, что при скрутке проводов не допускается соединение меди с алюминием, т. к. это грозит окислением и в результате ослаблением и нагревом контакта.

Схема подключения двух и более ламп к обычному выключателю

Таким образом обеспечивается подключение двух и более источников света к одному выключателю. На каждом из них есть маркировка предела нагрузки. Ее следует учитывать при подсчете общей мощности подключаемых ламп (схема подключения двух и более ламп показана выше).

Двухклавишный выключатель

Применение двухклавишного выключателя возможно в помещениях с раздельным освещением при подключении многорожковой люстры или раздельного санузла, где между дверями в ванную и туалет он и располагается. Естественно, не имеет смысла установка двух обычных выключателей рядом, если есть возможность размещения более компактного устройства.

Раздельное освещение помещения

Такое освещение чаще всего применяется в офисных помещениях, где возле окна больше естественного света, но в то же время рабочий день зимой недолог. Схема подключения в этом случае не сложна, но требует определенных знаний.

Схема подключения двухклавишного выключателя

Выключатель устанавливается также в разрыв фазного провода. Такие устройства имеют один контакт для ввода и два контакта выхода напряжения. Фазы, прошедшие через выключатель, распределяются по светильникам в зависимости от проекта или пожеланий хозяина.

Ноль же идет общий на все световые приборы помещения. Тогда при включении одной из клавиш питание будет подаваться только на подключенные к этой фазе приборы, в то время как остальные работать не будут. По подобной схеме подключаются и приборы освещения раздельного санузла.

Многорожковая люстра

При подключении многорожковой люстры через двухклавишный выключатель необходимо наличие трехжильного провода. Одна из жил укорачивается с таким расчетом, чтобы ее можно было завести в распределительную коробку (обычно над выключателем), а две другие доставали до самого устройства включения.

Как и в предыдущем случае, на прерыватель подается фаза, а отходящие провода фиксируются в клеммниках выключателя. В комплектности самой люстры присутствует вывод из трех проводов, один из которых нулевой, а два других, фазных, подключены (на примере пятирожковой) к двум и трем источникам света соответственно. Прямой ноль из распределительной коробки идет на нулевой контакт, а выходящие из выключателя провода соединяются с фазными от люстры.

Схема подключения пятирожковой люстры

В итоге получается такое подключение, при котором, если действовать поочередно, нажатие одной из клавиш устройства обеспечивает включение лишь двух лампочек, а при нажатии другой включается три, ну а при необходимости более сильного освещения можно включить обе клавиши.

Таким образом, при помощи такого прерывателя производится три варианта интенсивности освещения, чем обеспечивается разнообразие подсветки.

В продаже существуют и выключатели, у которых три клавиши. Схема их монтажа немного сложнее, но подобна приведенным выше. С их помощью можно реализовать больше вариантов освещения.

Подключение от розетки

Но бывают случаи, когда необходимо подключить дополнительный светильник с отдельным выключателем. Тогда возможен монтаж проводки от существующей розетки. Выбор способа ведения (наружный или внутренний) сейчас разбирать не имеет смысла, к данной теме это не относится. Логичнее рассмотреть варианты подключения. При установке одноклавишного выключателя никаких сложностей не возникает, нужен лишь двухжильный провод и непосредственно само устройство включения.

Если прерыватель напряжения устанавливается над розеткой, то из нее выводится нулевой и фазный провода. Фаза прерывается внутри выключателя, при этом ноль остается целым. Остальное световое оборудование, подключающееся к схеме, питается согласно вышеприведенным схемам.

Схема подключения от розетки

При подобном монтаже двухклавишного выключателя потребуется три жилы провода (на выходе – ноль, фаза, фаза), а если клавиши у прерывателя три, то нужно 4 жилы (ноль и 3 фазы).

Подключение ламп с преобразователем

В наши дни при освещении помещений точечными потребителями возможно их подключение как в сеть с напряжением 220 В, так и через преобразователь на 12 В. Такие устройства к тому же обеспечивают задержку включения на пару секунд, после чего плавно подают нагрузку на приборы.

Эта схема как нельзя лучше подойдет при условии, что в качестве потребителей установлены лампы накаливания или галогенные, т. к. удаление скачков напряжения способствует увеличению срока службы световых приборов.

В случае использования такого преобразователя выключатель монтируется в цепь до него, и на это есть причины.

Подключение лампы с преобразователем

Во-первых, пониженное напряжение имеет большую силу тока, в то время как прерыватели на подобное не рассчитаны. Проще говоря, контакты выключателя или отгорят, или «залипнут». А во вторых, как уже говорилось, у преобразователя есть задержка подачи напряжения, обеспечивающая плавный розжиг лампы. И если включить прерыватель в схему после него, то ни о каком плавном пуске говорить не приходится. Электричество будет поступать резким скачком сразу после нажатия клавиши. А значит и толку от преобразователя будет не больше, чем от обычного трансформатора.

При установке двухклавишного выключателя необходимо добавление второго преобразователя, который будет запитан от второй линии. При этом, как и в предыдущих схемах подключения, нулевой провод будет общим.

Также не стоит забывать, что все подобные приборы имеют свое ограничение мощности подключаемых потребителей и увлекаться с численностью светильников при подобном монтаже не стоит.

Что же в итоге?

Если обдуманно подойти к вопросу подключения, то каких-то особых сложностей такая работа не составит. Главное – не пренебрегать вопросами безопасности при проведении электромонтажных работ. Необходимо помнить, что все работы проводятся только при отключенном напряжении, ведь 220 вольт – опасный ток, удар которого может привести к летальному исходу или серьезным повреждениям организма.

Если же имеются хотя бы малейшие сомнения в том, что самостоятельный монтаж возможен, лучше обратиться за помощью к специалисту. Ведь при плохом качестве соединений возможно возгорание проводки и, как следствие, пожар в доме или квартире. А потому, как говорится, «семь раз отмерь – один раз отрежь».

Как подключить две лампочки к одному выключателю: схема и инструкция

Нередко возникает ситуация, когда нужно, чтобы лампочки в одном из помещений включались из разных мест. На лестничных маршах для таких случаев имеются проходные переключатели, которые сложны в установке, поэтому в квартирах такие выключатели ставить обычно нецелесообразно.

Гораздо проще обеспечить включение нескольких лампочек с одного обычного выключателя. О том, как подключить две лампочки к одному выключателю, пойдет речь в этой статье.

к содержанию ↑

Устройство выключателя

Основной элемент переключателя — рабочая часть, монтируемая в подрозетник. Представляет собой конструкцию из металла с прикрепленным приводом. С помощью привода осуществляют включение и отключение устройства. Привод — подвижный контакт, осуществляющий замыкание и размыкание электроцепи между двумя статичными контактами.

Первый контакт называют входящим: соединяется с фазой из электросети. Второй контакт (выходящий) соединяется с фазовым проводником, идущим от осветительного прибора. При корректном расположении переключателя оба неподвижных контакта изначально находятся в разомкнутом состоянии. При нажатии на кнопку устройства подвижный контакт провоцирует замыкание обоих неподвижных. В результате по замкнутой цепи их электросети к лампочке поступает ток, и та загорается.

Чтобы обеспечить безопасность, рабочая часть переключателя находится в корпусе из материала-диэлектрика. Корпуса изготавливают из пластика или фарфора.

Другие составляющие переключателя — рамка и клавиши. Эти элементы обычно производят из пластика. Клавиши фиксируют на приводе рабочей части. Передвигаясь вследствие нажатия, клавиша изменяет положение контакта, что приводит к включению или выключению света.

Рамка предназначена для предотвращения случайного прикосновения человека с контактами переключателя. Иными словами, рамка выступает в качестве барьера между находящимися под напряжением элементами и человеком. Фиксация рамки осуществляется винтами или защелками, выполненными из пластика.

Единственное отличие двухклавишного устройства от одноклавишного — наличие пары выходящих контактов. Каждый контакт связан с проводником фазы одной из ламп.

к содержанию ↑

Обычный переключатель для одной лампы

На рисунке внизу изображена схема подключения лампочки к обычному переключателю света.

Выключатель устанавливают в фазный разрыв. Ноль направляют на осветительный прибор. Если поставить переключатель на ноль, контакты в скором времени выгорят. Причина в повышенной нагрузке при прохождении электричества на нулевом контакте.

Другая причина для разрыва фазного проводника — необходимость быстрого отключения напряжения от потребителя при возникновении чрезвычайной ситуации. Ноль не позволяет обесточить систему, а лишь размыкает цепь.

Обратите внимание! Электромонтажные работы должны проводится только в обесточенной электросети. При отсутствии возможности определения фазного проводника по цветовой схеме разрешается подача тока для проведения «прозвона». До проверки нужно удостовериться в отсутствии замыканий оголенной проводки.

к содержанию ↑

Две лампы на один переключатель

Схема подключения двух ламп к одному переключателю схожа с правилами подключения одной лампы. Нулевой проводник последовательно направляют из распредкоробки через все источники освещения. Фазовый провод, идущий через выключатель, присоединяют ко вторым контактам лампочек.

Контакты должны соединяться максимально надежно. Рекомендуется использовать клеммные колодки. Соединения осуществляют винтами или колодками Wago (проводник прижимается пружинкой).

Обратите внимание! Недопустимо осуществлять скрутку из проводов разных металлов (медные и алюминиевые). В противном случае результатом таких действий станет окислительный процесс, что приведет к разбалтыванию контакта и перегреванию.

На схеме ниже показано подключение двух лампочек к одноклавишному выключателю.

На каждом из источников света есть маркировка, где указан предел нагрузки. Эту информацию нужно иметь в виду при расчете общей мощности подключаемых осветительных приборов.

к содержанию ↑

Двухклавишный выключатель

Двухклавишные переключатели используют в помещениях с раздельным освещением, когда нужно подключить люстру с несколькими рожками. Подобные выключатели применяют в раздельных узлах (устанавливают между дверьми в ванную комнату и туалет).

Двухклавишный выключатель отличается более компактным размером в сравнении с двумя одноклавишными, поэтому его установка оправдана во всех случаях, когда нужно сэкономить место на стене.

к содержанию ↑

Раздельное освещение

Подобная схема часто используется в офисных зданиях, где нужно отдельно освещать множество локальных участков. Схема раздельного освещения не отличается особой сложностью, хотя и требует специальных знаний.

Переключатель ставят в разрыв фазы. Устройства оснащены одним вводным и двумя выходными контактами напряжения. Фазовые провода после выключателя идут к осветительным приборам. Нулевой проводник будет общим для всех источников света в помещении.

В результате нажатие на одну из клавиш приводит к включению лишь подключенных к конкретной фазе приборов. Остальные источники света при этом не включаются.

к содержанию ↑

Люстра с несколькими рожками

Для подключения многорожкового осветительного прибора с помощью двухклавишного переключателя понадобится трехжильный проводник. Одну жилу укорачивают так, чтобы провести ее в распредкоробку, а пара других жил должны доходить до переключателя.

На прерыватель направляют фазовый провод. Отходящие проводники закрепляют в клеммниках переключателя. В комплекте осветительного прибора имеется вывод из трех проводов: нулевой и два фазных. Ноль из распредкоробки направляют на нулевой контакт, а отходящие провода из выключателя соединяют с фазами многорожковой люстры.

Схема подключения люстры с пятью рожками изображена на рисунке ниже.

В результате создается подключение, где нажатие одной клавиши приводит к включению только пары ламп. Другая клавиша управляет тремя лампами. Если нужно включить все лампочки, следует нажать обе клавиши. В конечном счете такая схема обеспечивает выбор из трех вариантов интенсивности света: с двумя, тремя или пятью лампочками.

В торговых сетях имеются переключатели с тремя клавишами. Схема их подключения чуть сложнее, но в целом схожа с приведенными ранее.

к содержанию ↑

Подключение от розетки

В некоторых случаях нужно подключить дополнительный осветительный прибор с выделенным переключателем. В такой ситуации подойдет подключение от существующей розетки.

При монтаже одноклавишного переключателя понадобятся двухжильный провод и устройство включения. Для устанавливаемого над розеткой прерывателя напряжения из нее отводятся ноль и фаза. Фазовый провод прерывается внутри переключателя, а нулевой проводник оставляют в целостности. Прочие осветительные приборы, имеющиеся в схеме, обеспечиваются электропитанием аналогично приведенным выше схемам.

При электромонтажных работах понадобится три жилы (ноль и две фазы). Для трехклавишного выключателя необходимо на одну фазовую жилу больше.

к содержанию ↑

Подключение ламп с преобразователем

Для организации освещения точечными потребителями можно использовать сети 220 Вольт или 12-вольтовые преобразователи. Последние создают задержку включения на несколько секунд, после чего плавно передают ток электроприборам.

Схема позволяет бережно относиться к лампам накаливания или галогенным источникам света, поскольку предохраняет их от перепадов напряжения.

Схема подключения показана на рисунке ниже.

В случае использования преобразователя переключатель устанавливают до него. Для этого есть две важные технологические причины:

  1. Уменьшенное напряжение сопряжено со значительной силой тока. Прерыватели не рассчитаны на такой режим работы, в результате чего возможно выгорание контактов.
  2. Преобразователь позволяет плавно включать лампу. Если поставить прерыватель после преобразователя, плавный пуск обеспечить не получится, и электроэнергия поступит скачкообразно вслед за нажатием клавиши.

Если предстоит установка выключателя с двумя клавишами, понадобится второй преобразователь. Его электропитание будет поступать от второй линии. Нулевой проводник будет общим.

Электромонтаж требует особого отношения к безопасности. Приступать к работе следует только после обесточивания сети. Если нет уверенности в своих силах и хотя бы базовых познаний в электротехнике, лучше обратиться за помощью к квалифицированному электрику.

Как подключить две лампочки к одному выключателю: схема и инструкция

Как подключить проходной выключатель с 2х и более мест

Схема подключения проходного выключателя широко применяется в современных строениях с большими пространствами. Это характерно для случаев, когда необходимо включать и выключать лампочку освещения, например, из удаленных точек, находящихся в разных частях квартиры.

Благодаря такой комбинации удается одним из приборов включать освещение при входе в помещение, а посредством второго устройства можно будет выключать то же освещение при выходе с другого конца комнаты.

Принцип работы

Проходные выключатели по своему внешнему виду ничем не отличаются от обычных клавишных выключателей – их конструкция и принцип действия имеют свою специфику. Основные различия между этими коммутирующими приборами – в количестве и порядке подсоединения переключающих контактов.

Обратите внимание: При срабатывании обычного одиночного выключателя света происходит простое замыкание или размыкание фазной цепи, в разрыв которой включен данный коммутационный прибор.

При работе 2-х проходных переключателей порядок разрыва и замыкания цепочки, подающей фазное напряжение на осветительный прибор, более сложный и разветвленный. В процессе коммутации два таких выключателя, схема которых рассмотрена ниже, замыкают одну из соединительных линий, одновременно размыкая другую.

За счет этого удается реализовать принцип раздельного управления одним и тем же осветительным устройством с двух мест, удаленных одно от другого на значительное расстояние. Наиболее характерный пример такой организации – расположение выключателей на противоположных концах длинного коридора. Указанная особенность, в конечном счете, определяет и специфику монтажа проходных выключателей в границах того или иного обитаемого помещения.

Схемы подключения

Порядок подключения устройств, входящих в систему удаленного управления, определяется особенностями коммутации проходных переключателей. Рассмотрим принцип их функционирования несколько подробнее.

Электрическая схема

Порядок действия рассматриваемой системы удобнее всего объяснить, если воспользоваться электрической схемой подключения одноклавишного проходного выключателя.

Согласно этому рисунку проходные переключатели связаны двумя линейными проводниками, объединяющими коммутируемые точки. При этом их перекидные контакты исходно находятся в противоположных позициях и подключены к незадействованным линейным проводам.

При входе в комнату перекидная пластина первого прибора переводится в положение, при котором цепь питания осветителя замыкается. В результате этого он включается. На выходе комнаты клавиша второго одноклавишного выключателя переводится в положение «Выключено», так что образованная ранее цепь питания обрывается, а осветитель гаснет.

Специалисты советуют еще до того, как подключать проходные выключатели схема которых рассмотрена выше, специально предусмотреть в квартире две точки их размещения.

Монтажная схема с распредкоробкой

Монтажная или рабочая схема подключения проходного выключателя с подробной прорисовкой всех используемых в ней проводников позволяет наглядно представить себе общий порядок образования соединений. Кроме того, она помогает понять, какое отношение к этому имеют расположенные в квартире распределительные (соединительные) коробки. Схема электрического включения всех перечисленных элементов представлена на фото ниже.

За счет применения типовой распределительной коробки, обозначенной на рисунке в виде круга, удается осуществить электрическое расключение отдельных проводников системы из двух переключательных устройств. Синим и желтым цветом в этой схеме показаны проводники, подводящие к лампочке ноль и фазу соответственно, а черным – внутренние коммутационные цепочки.

Предлагаем к просмотру видео – как подключить два проходных выключателя без распределительной (распаячной) коробки:

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Обратите внимание: Главное отличие перекрестных переключателей от проходных состоит в том, что они могут использоваться только совместно с проходными.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

Схема подключения проходного выключателя для управления из 3х мест

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже показана схема подключения проходного выключателя, на которой видно соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения проходного выключателя для управления из 4х мест

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Схема подключения проходного выключателя для управления из 5 мест

Для управление освещением из пяти точек потребуется два проходных выключателя и три перекрестных. Схема подключения будет выглядеть следующим образом:

Схема управления освещением из пяти мест и более с помощью проходных и перекрестных выключателей (1 и 2 — проходные, х1, х2 …хn — перекрестные)

Электронные устройства

Для управления своими осветительными приборами из многих точек владелец квартиры может воспользоваться как клавишными выключателями, так и электронными устройствами.

Одним из таких устройств является KillerSwitch – устройство для включения
и выключения освещения из разных мест российского производства.

Данное электронное устройство работает в двух режимах в зависимости от типа выключателей:

  1. С использованием классических клавишных или кнопочных выключателей с фиксацией без подсветки. В этом случае можно подключить от 1 до 3 выключателей.
  2. С применением клавишных или кнопочных выключателей без фиксации.

Чтобы сменить режим работы устройства необходимо снять или установить перемычку.

Схемы подключения электронного устройства KillerSwitch

Схема подключения выключателей с фиксациейСхема подключения выключателей без фиксации

Предлагаем вашему вниманию видео о порядке подключения и работе электронного устройства KillerSwitch.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

  1. относительно высокая стоимость;
  2. сравнительно низкая надежность;
  3. возможность ложных срабатываний;
  4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест  – это оптимальный вариант использования принципа многоточечного управления.

Сенсорные модификации

В настоящее время собственники квартир и частных домов все чаще стали применять для обустройства своих помещений сенсорные выключатели. В линейке этого типа изделий также присутствуют сенсорные проходные выключатели.

Устройства не только повышают уровень комфорта, но и являются стильными дизайнерскими элементами.

Сенсорные выключатели в интерьере

Ниже мы приводим некоторые схемы подключения сенсорных проходных выключателей.

Схема подключения двух проходных сенсорных выключателей

Схема подключения трех проходных сенсорных выключателей

Чтобы узнать, как подключить и синхронизировать проходные сенсорные выключатели, вы можете посмотреть видео ниже.

Выводы

При анализе рассмотренных в данном обзоре всех схем подключения проходных выключателей можно отметить следующее:

  • Простейшие из этих систем позволяют получить бесспорные преимущества и не имеют каких-либо заметных недостатков (это касается проходного выключателя с одной клавишей, в частности).
  • Более сложные комплексы, включающие в свой состав еще и перекрестные приборы, могут оказаться не настолько эффективными, как кажется.
  • Это объясняется тем, что даже с учетом удобства управления, их применение связано с большими издержками и снижением надежности всей системы в целом.
  • При монтаже переключательных схем, в которых выключатели располагаются в виде последовательной цепочки, потребуется внимательно отслеживать порядок коммутаций, чтобы не допустить критичеcких ошибок.
  • Это также следует отнести к недостаткам сложных комплектов, включающих в свой состав перекрестные выключатели.

В заключительной части обзора отметим, что при обустройстве таких систем приходится сталкиваться с определенными сложностями прокладки линейных проводников. При выборе способа монтажа возможны варианты скрытия их в глубине стен или же использования для этого специальных кабельных каналов. Если хозяин частного дома планирует «упрятать» провода глубоко в стены – ему следует заранее побеспокоиться об этом (желательно – еще на стадии проработки строительного проекта).

Видео по теме

Предлагаем посмотреть видео – сборка схемы подключения двух проходных выключателей без распределительной (распаячной) коробки:

Сборка схемы подключения пяти проходных выключателей без распределительной (распаячной) коробки:

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла21Не помогла1

2-позиционный переключатель - как управлять одной лампой с двух или трех мест?

Подключение с двухсторонней коммутацией - схемы электрических соединений

Что такое двухсторонняя коммутация?

Двухпозиционное коммутационное соединение используется для управления электрическими приборами и оборудованием, например вентиляторами, точками освещения и т. Д., Из разных мест с помощью двухпозиционных переключателей. Наиболее распространенное использование двухстороннего коммутационного соединения - это лестничная разводка, при которой световой точкой можно управлять из двух, трех или даже многих мест.Независимо от текущего положения двухпозиционного переключателя (ВКЛ или ВЫКЛ) подключенный прибор, например лампочку, можно включить / выключить, нажав кнопку.

Двух- или трехпозиционный переключатель?

Двухпозиционный или трехпозиционный переключатель : «Трехходовой» - это термин в Северной Америке (США) для этого типа переключателя, который используется в следующем руководстве. Большинство англоязычных стран (Великобритания / ЕС) называют их «двусторонними». Термин для пары проводов, соединяющих два переключателя, также различается: «стяжки» для британцев и «путешественники» в США.

Пожалуйста, не убивайте меня, чтобы упомянуть об этом 2-ходовой переключатель вместо 3-ходовой переключатель , поскольку все, что мы использовали, является тем же самым для конкретной цели.

Конструкция и работа двухпозиционного переключателя Двухпозиционный переключатель

также известен как однополюсный двухпозиционный переключатель (SPDT). Основная конструкция и принцип работы двухпозиционного переключателя показаны на (рис. 1) ниже.

Конструкция и работа двухполюсного переключателя SPDT (однополюсный, двухполюсный)

Как подключить двухпозиционный переключатель

Ниже приведена принципиальная электрическая схема (рис. 2), которая показывает, как подключать двухпозиционный переключатель и управлять лампочкой из двух разных мест.

Примечание:

  • Этой же цели можно достичь, используя следующее двухстороннее переключающее соединение, показанное на рис.
  • Подключите заземляющий провод к подключенному электроприбору, а также к переключателям в соответствии с электрическими правилами вашего региона.

Как управлять светом из двух мест с помощью 2-позиционного переключателя?

Следующее двухстороннее коммутируемое соединение может использоваться для тех же целей, что и упомянутые выше на рис. 1 i.е. для управления световой точкой из двух разных мест с помощью двухпозиционных переключателей

Как управлять одной лампой из трех мест с помощью двухпозиционных переключателей?

На рис. 4 схема подключения показывает, как управлять световой точкой из трех разных мест с помощью двух двухпозиционных переключателей и промежуточного переключателя.

На рис. 5 показано одно и то же соединение для управления световой точкой из трех мест с использованием разных символов.

Двухстороннее переключение для управления светом из двух мест на лестнице

Как мы обсуждали выше, наиболее распространенное использование двухпозиционных переключателей - это управление световой точкой из разных мест, например, наверху и внизу i.е. нижняя входная дверь и верхняя дверь. Эта схема показана ниже:

Как управлять светом из шести мест

Ниже приведена схема подключения, которая показывает, как управлять световой точкой из шести разных мест с помощью двух двухпозиционных переключателей и четырех промежуточных переключатели. Обратите внимание, что вы можете управлять еще большим количеством лампочек, добавив больше промежуточных переключателей в середине цепи.

Применение двухсторонней коммутации
  • Он используется для управления электрооборудованием и приборами из двух, трех или даже более разных мест путем добавления дополнительных промежуточных переключателей.
  • Он также используется при соединении проводов на лестнице, где световой точкой можно управлять из двух или более разных мест.
  • Используется в помещениях большой площади, имеющих две или более входных и выходных дверей и ворот.
  • Основная цель двухстороннего переключения - управление электроприбором, устройством или оборудованием постоянного или переменного тока, особенно световыми точками, с двух мест.

Вы также можете прочитать:

Как подключить двухпозиционный переключатель (со схемой)

Одна из простых, но интересных схем подключения, которую молодые инженеры изучают в своей лаборатории, - это схема подключения освещения лестницы . .Возможно, большинство из нас уже использовали его, не обращая особого внимания на то, как он работает. Освещение лестницы дома или в любом другом месте обычно осуществляется с помощью так называемого двустороннего переключателя. В настоящее время на рынке существует множество различных типов переключателей, и некоторые из них могут использоваться напрямую для двустороннего подключения без каких-либо специальных двусторонних проводных соединений. Но в этом уроке мы покажем вам, как сделать проводку двухпозиционного переключателя с обычными бытовыми переключателями. Двухстороннее переключающее соединение означает, что вы можете управлять электрическим оборудованием, таким как лампочка, с помощью двух переключателей, расположенных в разных местах, обычно используемых на лестнице.Двусторонним переключателем можно управлять независимо от любого переключателя, это означает, что независимо от положения другого переключателя (ВКЛ / ВЫКЛ), вы можете управлять светом с помощью другого переключателя.

Существует два метода подключения с двухпроводной коммутацией , один - это 2-проводное управление , а другое - 3-проводное управление . Мы объяснили оба метода ниже, и оба метода продемонстрированы в Video , приведенном в конце этой статьи.

Необходимые компоненты для подключения двухстороннего переключателя
  • Два двухпозиционных переключателя
  • Лампа
  • Источник переменного тока
  • Соединительные провода

Подключение двухпозиционного переключателя с использованием двухпроводного управления

Это первый метод подключения с двухсторонней коммутацией, это старый метод .Если вы собираетесь установить новый, воспользуйтесь тремя методами управления проводом.

Как вы видите на схеме 2-ходового переключателя ниже, вы обнаружите, что фаза / напряжение соединены с общим проводом первого 2-ходового переключателя. PIN1 и PIN2 первого переключателя связаны с PIN1 и PIN2 второго переключателя соответственно. Один конец лампы подключен к общей клемме второго переключателя, а другой конец лампы подключен к нейтральной линии источника питания переменного тока.

Примечание: При 2-проводном методе управления, когда переключатели находятся в противоположном состоянии , индикатор будет в состоянии ВЫКЛ. , как показано на схеме ниже:

Условие получения выхода в состоянии ВКЛ такое же, как в таблице истинности Ex-nor, приведенной ниже:

Переключатель 1

Переключатель 2

Состояние лампы

0

0

1

0

1

0

1

0

0

1

1

1

Где 0 представляет состояние ВЫКЛЮЧЕНО, а 1 представляет состояние ВКЛЮЧЕНО.

Как подключить проводку двухпозиционного переключателя с помощью трехпроводного управления

Это новый метод подключения 2-проводного переключателя , который немного отличается от метода двухпроводного управления. Этот метод широко используется в настоящее время, поскольку он более эффективен, чем двухпроводная система управления.

Как вы можете видеть на схеме 2-ходового переключателя под номером , общий контур обоих переключателей закорочен.PIN1 обоих переключателей подключается к фазе или проводу под напряжением, а PIN2 обоих переключателей подключается к одному концу лампы. Другой конец лампы подключен к нейтральной линии источника питания переменного тока.

Примечание: При 3-проводном методе управления, когда переключатели находятся в таком же состоянии , световой индикатор будет в состоянии ВЫКЛ. , как показано на схеме ниже:

Условие получения выхода в состоянии ВКЛ такое же, как в таблице истинности взрывозащиты или логического элемента, которая приведена ниже:

Переключатель 1

Переключатель 2

Состояние лампы

0

0

0

0

1

1

1

0

1

1

1

0

Где 0 представляет состояние выключения, а 1 представляет состояние включения.

Применение двухстороннего переключателя:
  • В основном на лестничной клетке.
  • Ошибочное срабатывание устройств безопасности / защиты цепи.
  • Большой зал с двумя въездными / выходными воротами.
  • Для управления любыми приборами переменного тока, такими как вентилятор или свет, из двух мест, например, входа и выхода.

3-ходовые переключатели и 4-ходовые переключатели

Управление освещением с помощью двух или более переключателей

На этой странице описано, как использовать 3-х и 4-х позиционные переключатели для управления освещением от два или более мест.Это первая из нескольких связанных страниц, объясняющих как управлять светом с помощью нескольких переключателей. Нажмите здесь для обзора всех этих страниц.

Светом или фарами можно управлять с помощью более чем одного переключателя. Обычная практика в домостроении стоит использовать 3-х позиционные переключатели. «3-х ходовой» - электрик обозначение однополюсного двухпозиционного переключателя (SPDT).

Трехпозиционный переключатель показан ниже. Наведите указатель мыши на него, чтобы увидеть, как он меняет состояние (требуется включенный Javascript):

Вот типичная схема в четырех возможных состояниях.:

Выключатели должны создавать замкнутую цепь для протекания тока и лампочки. зажечь. Когда оба переключателя подняты, цепь замкнута (вверху справа). Когда оба переключателя внизу, цепь замкнута (внизу справа). Если один переключатель вверх и один вниз, ток заходит в тупик, ток не течет и лампочка не горит (вверху слева и внизу слева).

Обратите внимание, что приведенная выше цветовая схема НЕ отражает цвет провода. Это функционально раскраска предназначена для иллюстрации состояния напряжения каждого сегмента провода.

  • Красный указывает на горячий провод (120 вольт переменного тока).
  • Зеленый означает, что нейтральный провод имеет потенциал земли.
  • Синий указывает провод, который плывет. «Плавающий» здесь означает изолированный от горячего и нейтраль переключателями и / или лампочками.

Чтобы выбрать цвет провода для вашей схемы, см. Далее на этой странице.

Управление освещением с помощью трех или более переключателей

Для более двух переключателей, один или несколько 4-х позиционных переключателей добавляются между 3-х позиционными переключатели.4-позиционный переключатель имеет два положения. В первой позиции контакты подключаются напрямую, поэтому переключатель не действует. На позиции два, переключатель перекрестно соединяет контакты слева с контактами на справа, в соединении "X". Наведите указатель мыши на изображение, чтобы увидеть состояние изменения переключателя (если в вашем браузере включен Javascript).

Чтобы просмотреть анимацию, показывающую, как это работает в полной схеме, см. Как 4-х позиционные переключатели работают - анимация. Эта одноминутная анимация является Самая наглядная иллюстрация функции трех- и четырехпозиционного переключателя. (Не беспокойтесь о размере файла - он должен загрузиться за секунды даже через модем. )

Ниже приведен один пример световой цепи с четырьмя выключателями. Эта схема также показывает грубые коробки, проволочные гайки и соответствующий цветовой код.

Обратите внимание, что свет можно разместить в любом месте обратного провода, как показано выше. как белый. Он может быть таким, как показано в конце прогона, но может находиться между любыми пара коробок переключателей (как показано на следующем рисунке) или даже между панелью и первая распределительная коробка.Вы можете использовать столько 4-х позиционных переключателей, сколько захотите.

Цветовая маркировка

Официальное слово см. В Национальных правилах эксплуатации электрооборудования. Вот попробую чтобы немного рассказать о том, что такое цветовая кодировка, и как должны быть провода окрашены в цепи освещения (и почему).

Обычной практикой при подключении мультикоммутационной схемы является использование двухпроводной (черный и белый) кабель от панели к первому выключателю, а затем трехжильный (черный, красный, белый) кабель между парами переключателей. Белый обозначает нейтраль, ток несущий провод, соединенный с землей в панели автоматического выключателя. Черный и красные используются для "горячих" проводов 120 вольт относительно земли. На предыдущем рисунке показана схема, соответствующая этому соглашению.

NEC допускает некоторые исключения из этого правила в цепях освещения, так что стандарт двухжильный (черный и белый) и трехжильный (черный, красный и белый) можно использовать и использовать эффективно. В частности, это часто удобно и эффективно разместить свет между двумя переключателями или между панелью и первый переключатель.В таких случаях удобно и допустимо подавать 120 вольт. к переключателю через белый провод .

Если вы разместите свет в таком месте, помните о путанице, которая может произойти из-за этого цвета провода. На картинке выше белый всегда нейтральный, в то время как черный или красный могут быть горячими. Если свет находится между двумя средними выключатели, то белый провод, идущий от света к выключателю, на самом деле, иногда жарко. Чтобы избежать путаницы и соответствовать коду, используйте черный маркер чтобы отметить любой «горячий» белый провод, питающий переключатель.Такая цветовая кодировка есть показано в следующем примере:

Другие варианты

Вот еще пара вариантов схем 3- и 4-позиционного переключателя. Все 4-позиционные переключатели не являются обязательными. Если вам нужны только два переключателя, не используйте оба 4-позиционных переключателя. Вы также можете добавить столько 4-позиционных переключателей, сколько захотите. вместо любого, показанного в следующих схемах.

Вот пример света в середине пробега. Обратите внимание на узор очень похож, но с цветовым кодом немного сложнее.Два белых провода Следует отметить черным цветом там, где подаются переключатели.

Помечая провод, как указано выше, вы позже информируете всех, кто будет работать с ящиком. что это провод, который будет подавать (иногда) 120 вольт на переключатель. Это позволит рабочему правильно подключить сменные выключатели. (Для схем с двумя переключателями, просто игнорируйте 4-позиционные переключатели на рисунке выше.)

Вот еще один вариант, когда кабель от панели идет прямо к световой короб, который, в свою очередь, находится между некоторыми переключателями..

<Страница главных переключателей | Следующий урок: 4-х позиционные переключатели - анимация>

Связанные страницы:


Как работает проводка двухпозиционного переключателя?

В этом руководстве мы узнаем о простой, но интересной концепции, называемой двухсторонним переключателем. Его также называют переключателем лестницы, поскольку вы можете управлять одной нагрузкой, например лампочкой, из двух разных мест, например, с любого конца лестницы.

ПРЕДУПРЕЖДЕНИЕ: Это всего лишь теория, объясняющая, как работает типичный двухпозиционный переключатель.Это не руководство пользователя по установке или подключению двухпозиционного переключателя. Если вы планируете внедрить аналогичную установку в своем доме, обязательно проконсультируйтесь со специалистом, так как процесс включает работу с источником переменного тока 230 В (или 110 В переменного тока, в зависимости от того, где вы живете).

Как подключить двухпозиционный переключатель?

Как я уже упоминал во вводном параграфе, двухпозиционный переключатель очень полезен при освещении лестницы, поскольку вы можете включить свет непосредственно перед тем, как начнете подниматься по лестнице, а когда вы подниметесь наверх, вы можете выключить свет, просто нажав переключение переключателя, расположенного в верхней части лестницы.

Есть несколько способов установить двустороннее соединение переключателя. Один из них - это более старый метод, который сейчас нечасто используется, а другой - более современная и безопасная версия, которая применяется как в промышленных, так и в жилых помещениях. Давайте посмотрим на обе эти проводки.

Прежде чем продолжить, важный компонент, называемый двухсторонним переключателем света, является основным элементом двухстороннего переключения, независимо от типа используемой проводки. Это стандартный однополюсный переключатель с тремя выводами.

Три терминала обычно называются COM, L1 и L2, но иногда также используются COM, 1 Way и 2 Way. В одном положении COM и L1 подключены, а во втором - COM и L2.

Этот тип соединения обычно называют конструкцией «Разрыв перед включением», поскольку первое соединение должно быть разорвано перед выполнением второго соединения.

На следующем изображении показан вид спереди и сзади типичного бытового двустороннего переключателя.

Подключение стандартного двухпозиционного переключателя

Первый способ подключения - это пара двухпозиционных переключателей света с 3-проводным управлением.Ниже представлена ​​простая схема подключения трехпроводного двухпозиционного переключателя.

На схеме видно, что оба терминала COM соединены вместе. Клеммы L1 обоих переключателей подключены к линии (или фазе, или под напряжением) источника переменного тока.

Клеммы L2 обоих переключателей подключены к одной клемме лампочки, а другая клемма лампочки подключена к нейтрали источника питания переменного тока.

Из схемы вы можете легко визуализировать, как работает проводка.В состоянии, показанном на изображении выше, свет выключен. Если один из переключателей включен, загорится свет. Чтобы выключить свет, вы можете переключить другой выключатель.

Когда мы сравниваем эту настройку с цифровой электроникой, то это похоже на затвор Ex-OR, где состояние света (включено или выключено) зависит от клемм COM клемм обоих переключателей, подключенных к соответствующим клеммам L1 и L2. .

Переключатель 1 COM

Коммутатор 2 COM

Легкая

L1

L1

ВЫКЛ

L1

L2

НА

L2

L1

НА

L2

L2

ВЫКЛ

Этот метод рекомендуется, так как и линейный, и нейтральный провод идут от одной цепи освещения (или выключателя), даже если используется больше проводов.

Альтернативный метод

Следующая конструкция проводки - это старая система, которую вы можете найти в некоторых старых домах и промышленных помещениях. Его также называют двухпроводной управляющей проводкой.

Эта система проводки не рекомендуется для современных реализаций, и если вы планируете установить новую установку или заменить старую, тогда необходимо использовать предыдущую схему проводки.

Я включил альтернативный метод подключения только для справки и объясню его недостатки.

Что касается самой разводки, на следующей схеме показана реализация двухпроводного управляющего двухпозиционного переключателя.

Клеммы L1 обоих переключателей соединены вместе, а клеммы L2 обоих переключателей также соединены вместе. Подойдя к клеммам COM, клемма COM первого переключателя подключена к фазе (или линии, или под напряжением).

Клемма COM второго переключателя подключена к одному концу лампочки, а другой конец лампочки подключен к нейтрали источника переменного тока.

В состоянии по умолчанию (как показано на схеме) свет выключен. Но когда один из переключателей включен, загорается свет. С точки зрения цифровой электроники эта конфигурация аналогична воротам Ex-NOR.

Переключатель 1 COM

Переключатель 2 COM

Легкая

L1

L1

НА

L1

L2

ВЫКЛ

L2

L1

ВЫКЛ

L2

L2

НА

Несмотря на то, что этот метод экономит кабель, он больше не является предпочтительным, поскольку фаза и нейтраль могут поступать от разных цепей освещения (или выключателей).

Другой серьезный недостаток связан с электромагнитными помехами. Мы знаем, что любой проводник с током излучает электромагнитное излучение. Если провода под напряжением и нейтраль расположены в непосредственной близости, они нейтрализуют электромагнитное излучение друг друга.

Но в этой проводке нейтраль и провод под напряжением прокладываются отдельно в разных частях дома, что делает провода гигантской индукционной петлей. Это определенно вызовет проблемы с другими электромагнитными и радиочастотными сигналами.

Пример

У меня нет двухсторонних переключателей света, чтобы продемонстрировать работу, но я подумал, что сделаю аналогичную настройку, используя пару однополюсных двухпозиционных переключателей (SPDT) и светодиод.Тумблер SPDT можно рассматривать как двухсторонний переключатель света, поскольку он имеет три контакта и работает очень похоже на двусторонний переключатель света.

На следующем изображении показан типичный тумблер SPDT с его выводами.

Для проводки я выбрал стандартный способ с литий-ионной батареей 3,7 В в качестве источника питания. Работало безупречно.

Установка трехпозиционного переключателя со схемой подключения

Уровень сложности: Продвинутый
Трехпозиционные переключатели управляют освещением и розетками из двух точек: например, свет в коридоре, которым можно управлять с первого этажа и второго этажа. этаж.Или свет в гараже, который можно включать / выключать из гаража, кухни или кладовой и т. Д. Что вам понадобится для установки выключателя света:
  • Трехпозиционный переключатель
  • Трехходовой кабель с другим проводом для заземления (всего четыре)
  • Клеммные винты
  • №12 провод
  • Плоскогубцы или ножовка линейного мастера
  • Острый нож или режущий инструмент
  • Инструмент для зачистки проводов
  • Ортез руки
  • Буровая установка с удлиненным шнеком электрика
  • Катушка электротехнической проволоки
  • Винты заземления
  • Черная лента

Для трехходовых переключателей требуется трехжильный кабель: провод питания, нейтральный провод и провод бегунка или переключатель.

Кабель также должен иметь провод заземления или всего четыре провода в кабеле. Система также требует трехпозиционных переключателей. Переключатели шире чем у обычных однополюсных переключателей, и у них есть три клеммных винта сбоку (иногда сзади) корпуса переключателя. Два терминала будут с одной стороны корпуса переключателя; один терминал с другой стороны.

Четырехпозиционные переключатели имеют четыре клеммы. Этот переключатель работает в сочетании с двумя трехпозиционными переключателями для управления подачей электричества на освещение и розетки. из трех мест.Все четыре клеммы окрашены в цвет латуни. Они поддерживают токопроводящие жилы (путевые провода), которые принимают и передают электричество. от каждого из трехпозиционных переключателей. Переключатель на четырехпозиционном переключателе НЕ помечен «ВЫКЛ» и «ВКЛ.». Эти маркировки - единственный способ определить разницу. между ним и двухполюсным переключателем, помеченным как «ВЫКЛ» и «ВКЛ».

Для домашней, внутренней проводки рекомендуется использовать провод №12. Провод №14 приемлем, если цепь защищена на 15 ампер.(Канадский код для внутренних работ требуется проволока №14.)

Осторожно:
Местные и провинциальные нормы и правила должны быть проверены перед началом любого проекта электромонтажа. Большинство кодексов требуют, чтобы все соединения проводов были внутри. выключатель, розетка или распределительная коробка. Если провода, идущие к выключателям и светильникам, будут подвергаться воздействию влаги, используйте провод, предназначенный для влажных локации. Перед началом работ обязательно получите все необходимые разрешения на электричество.

ОЦЕНКА НЕОБХОДИМОСТИ ПРОВОДА
Информация и иллюстрации основаны на использовании неметаллического кабеля в оболочке (часто называемого торговой маркой Romex).Для рисунка нужны материалы, Измерьте расстояние между новым переключателем и источником питания. Добавляйте дополнительную ногу для каждого соединения, которое вы будете делать вдоль линии. Затем, чтобы предоставить Допустимая погрешность, добавьте еще 20%. Например, если вы измеряете 12 футов кабеля между новым переключателем и существующим приспособлением, добавьте еще 2 фута для двух соединений, что составляет всего 14 футов. Затем добавьте к общей сумме 20%, примерно 3 фута. Для этой работы вам понадобится 17 футов кабеля.


РАБОТА С ПРОВОДОМ
Для соединения проводов провод необходимо протянуть через коробки длиной не менее 6 дюймов, разрезать, а затем снять изоляцию.Вот последовательность действий:

  1. Отрежьте кабель до нужной длины с помощью линейных плоскогубцев или ножовки.
  2. Острым ножом или режущим инструментом надрежьте внешнюю оболочку, соблюдая осторожность, чтобы не порезать изоляцию, покрывающую провода внутри кабеля. Если возможно, положите кабель на ровную твердую поверхность, чтобы правильно его разрезать. Вы также можете использовать кабельный рыхлитель.
  3. Отогните оболочку и обрежьте ее под прямым углом.
  4. С помощью приспособлений для зачистки проводов вставьте отдельные провода в канавку подходящего размера в ручке (12 для No.Провод 12 калибра). Скрутите стриппер или поверните на 360 градусов, снятие изоляции с провода, когда она отрывается под режущими лезвиями. Удалите от 3/4 до 1 дюйма изоляции.
  5. Соедините провода вместе и закрепите соединителем.
ДОБАВЛЕНИЕ НОВОЙ ПРОВОДКИ
Это включает протягивание проводов через стойки и стропила позади стенового покрытия (штукатурки, гипсокартона и т. Д.). Вам понадобится ручная скоба, дрель с длинной насадкой электрика, катушкой с проволокой электрика и большим терпением.

При подключении трехпозиционных переключателей провод питания подключается к ОБЩЕЙ клемме, обычно обозначаемой «COM». Расположение этой общей клеммы может отличаться. по данным производителя переключателя. Проверить переключатель. Если нет маркировки, общий вывод может иметь черный или латунный цвет.

На следующих рисунках проследите каждый провод пальцем или карандашом до его вывода на приспособлении. Таким образом, вы убедитесь, что все подключения сделано правильно.

Обратите внимание, что оттенки проводов на рисунках соответствуют фактическому цвету.См. Цветной ключ на каждом рисунке.

Осторожно:
При работе с электричеством всегда отключайте питание на главной панели обслуживания (предохранитель или автоматический выключатель) перед началом работы. Убедитесь, что схема полностью мертвая!

Вариант 1. Приспособление, управляемое двумя переключателями: питание через распределительную коробку
Два трехпозиционных переключателя управляют одним светом, при этом электрическая энергия проходит через первый переключатель, течет ко второму переключателю, а затем к Светильник.Заземляющий провод проходит через обе распределительные коробки и потолочную световую коробку и подключается ко всем соединениям, кроме света, с косичкой (коротким отрезком провода) и соединителем. Горячий провод на рисунке черный и подключен к клемме COM. Нейтральный провод белый. Проследите каждый пальцем до вывода на осветительной арматуре, чтобы убедиться в правильности подключения. Некоторые светильники с цепочкой иметь заземление.

(Щелкните изображение или здесь, чтобы увеличить / распечатать диаграмму)


Вариант 2.Светильник, управляемый двумя переключателями: Power Through Light
Два трехпозиционных переключателя управляют одним светом с помощью электроэнергии, проходящей через светильник по двухпроводному кабелю. Чтобы закодировать белый провод, который используется как провод питания от светильника через выключатели, на провод в коробках наматывается черная электротехническая лента. Этот Кстати, если вы или кто-то другой войдете в коробки для ремонта, белый провод, обмотанный черной лентой, укажет на наличие горячего провода. Даже когда заклеен черным, белый нельзя использовать провод для подачи питания на клемму приспособления. Красный путевой провод (выключатель) проходит только между двумя выключателями, а не между светом. Обратите внимание на соединения заземляющего провода.

(Щелкните изображение или здесь, чтобы увеличить диаграмму)


Вариант 3. Крепление между двумя трехпозиционными переключателями: выключатель сквозного питания
Светом управляют два трехпозиционных переключателя, при этом свет между переключателями и питание сначала проходит через переключатель, затем - на свет, и на второй трехпозиционный переключатель.Заземляющий провод соединяется с соединителем проводов в распределительных коробках и потолочной коробке. Винты заземления часто обставлены ящиками и имеют зеленый цвет.
Совет: путевой провод проходит через световой потолочный короб, а белый провод проложен черной лентой между приспособлением и вторым переключателем.

(Щелкните изображение или здесь, чтобы увеличить / распечатать диаграмму)


Вариант 4. Крепление между двумя переключателями: сквозное освещение
Этот светильник находится между переключателями с источником питания от источника света.Для этого используется трехжильный кабель с заземляющим проводом. Сила сначала проходит через световой потолочный короб, а затем течет к переключателям.
Совет: Белый нейтральный провод от источника питания подключается непосредственно к светильнику. Черный или горячий провод подключается к переключателю, а затем отключается. подается обратно через соединения через белый провод, обмотанный черной лентой электрика, чтобы указать, что он горячий. Путевые провода подключены в коробке приспособлений.

(Щелкните изображение или здесь, чтобы увеличить / распечатать диаграмму)


Вариант 5.Концевые огни, управляемые двумя трехходовыми переключателями
Эти конечные фонари управляются двумя трехходовыми переключателями с двухпроводным кабельным источником питания, проходящим через первый трехпозиционный переключатель.
Совет: Белый или нейтральный провод полностью проходит через систему соединений с косичками на обоих переключателях и первом световом коробе. Только Двухжильный кабель с заземлением нужен для ящиков у фонарей. Дорожные провода (красные) подключают трехпозиционные переключатели, не заходя дальше система

(Щелкните изображение или здесь, чтобы увеличить / распечатать схему)


Вариант 6.Два трехпозиционных переключателя управляют двумя лампами: сквозное освещение
Фонари с концевым подключением управляются двумя трехпозиционными переключателями, при этом питание подается через световые короба по двухпроводному кабелю к двум переключателям.
Совет: посмотрите, как подключено питание на фарах: белый провод, обмотанный черной лентой электрика, от ближайшего переключателя к путевому проводу, который соединяет второй или концевой светильник, затем подключенный к латунному зажиму. Таким образом вся проволока утилизируется без отходов. Оба белых провода обмотаны черным а путевой провод (обычно красный) указывает на наличие горячего провода, если переключатели / фары переделаны.

(Щелкните изображение или здесь, чтобы увеличить / распечатать диаграмму)


Вариант 7. Два индикатора между двумя трехпозиционными переключателями: выключатель с сквозным питанием

Эти индикаторы между переключателями получают электроэнергию от переключателя. Второй переключатель - это концевой выключатель или концевой выключатель. Оба трехпроводные и двухжильный кабель с заземлением.

Совет: Путевой провод подключается к световым потолочным коробкам с отрезком нейтрального провода, обмотанного черной лентой, чтобы обозначить наличие горячего провода.Земля провод соединен косичками. Нейтральный провод обходит первый трехпозиционный переключатель.
Используйте двойное кабельное соединение между лампами для подключения нескольких проводов

(Щелкните изображение или здесь, чтобы увеличить / распечатать схему)


Вариант 8. Концевые выключатели: питание через свет
Питание через фонари на трехпозиционные переключатели осуществляется по двухжильному кабелю и заземлению между световыми коробами и трехпроводным кабелем и заземлением на переключателях.Белый или нейтральный провод, обмотанный черной электротехнической лентой, используется в качестве черного провода питания для выполнения соединений повсюду. Заземляющие провода соединены косичками к коробкам осветительных приборов и к клеммам распределительной коробки. Выключатели работают с обоими лампами, но проводка гарантирует, что если одна лампочка загорится вне, другой все равно будет работать.

(Щелкните изображение или здесь, чтобы увеличить / распечатать диаграмму)

2004 Интернет-каталог товаров для дома Все права защищены

Примечание: на содержание данной статьи распространяется отказ от ответственности.

Серия

и параллельное соединение | Клуб электроники серии

и параллельное соединение | Клуб электроники

Следующая страница: Напряжение и ток

См. Также: Условные обозначения и электрические схемы

Соединительные компоненты

Есть два способа соединения компонентов:

В серии , чтобы каждый компонент имел одинаковый ток .

Напряжение батареи делится между двумя лампами.Каждая лампа будет иметь половину напряжения батареи, если лампы идентичны.

Параллельно , так что каждый компонент имеет одинаковое напряжение .

Обе лампы имеют полное напряжение батареи. Ток батареи делится между двумя лампами.

Большинство цепей содержат как последовательные, так и параллельные соединения

Иногда используются термины последовательная цепь и параллельная цепь , но только самые простые схемы полностью относятся к тому или иному типу.Лучше обратиться к конкретным компонентам и сказать, что они соединены последовательно или соединены параллельно .

Например: схема показывает резистор и светодиод, соединенные последовательно (справа) и две лампы соединенные параллельно (в центре). Выключатель соединен последовательно с двумя лампами.

Другой пример см. Ниже в разделе «Параллельные лампы».


Схема с последовательным
и параллельным подключением.



Лампы серии

Если несколько ламп соединены последовательно, все они будут включаться и выключаться вместе с помощью подключенного переключателя. в любом месте цепи. Напряжение питания делится между лампами поровну (при условии, что все они идентичны).

Если перегорит одна лампа, все лампы погаснут из-за разрыва цепи.


Параллельные лампы

Если несколько ламп подключены параллельно, каждая из них имеет полное напряжение питания.Лампы можно включать и выключать независимо, подключив выключатель последовательно с каждая лампа , как показано на принципиальной схеме. Такое расположение используется для управления лампами в зданиях.

Этот тип схемы часто называют параллельной схемой , но вы можете видеть, что это не совсем так просто - переключатели идут последовательно с лампами, а именно эти Пары переключателя и лампы , соединенные параллельно.


Коммутаторы серии

Если несколько двухпозиционных переключателей подключены последовательно, все они должны быть замкнуты (включены), чтобы замкнуть цепь.

На схеме показана простая схема с двумя переключателями, включенными последовательно для управления лампой.

Переключатель S1 И Переключатель S2 должен быть замкнут, чтобы зажечь лампу.


Параллельные переключатели

Если несколько двухпозиционных переключателей подключены параллельно, только один должен быть замкнут (включен), чтобы замкнуть цепь.

На схеме показана простая схема с двумя переключателями, включенными параллельно для управления лампой.

Переключатель S1 ИЛИ Переключатель S2 (или оба) должны быть замкнуты, чтобы зажечь лампу.


Следующая страница: Напряжение и ток | Исследование


Политика конфиденциальности и файлы cookie

Этот сайт не собирает личную информацию. Если вы отправите электронное письмо, ваш адрес электронной почты и любая личная информация будет используется только для ответа на ваше сообщение, оно не будет передано никому. На этом веб-сайте отображается реклама, если вы нажмете на рекламодатель может знать, что вы пришли с этого сайта, и я могу быть вознагражден. Рекламодателям не передается никакая личная информация.Этот веб-сайт использует некоторые файлы cookie, которые классифицируются как «строго необходимые», они необходимы для работы веб-сайта и не могут быть отклонены, но они не содержат никакой личной информации. Этот веб-сайт использует службу Google AdSense, которая использует файлы cookie для показа рекламы на основе использования вами веб-сайтов. (включая этот), как объяснил Google. Чтобы узнать, как удалить файлы cookie и управлять ими в своем браузере, пожалуйста посетите AboutCookies.org.

electronicsclub.info © Джон Хьюс 2021 г.

Веб-сайт размещен на Tsohost

2-позиционный переключатель - Как управлять лампой в двух или трех местах-EET

Подключение с двухпозиционным переключением - Схема электрических соединений

Что такое двусторонняя коммутация

Двухстороннее переключение используется для управления электрическими приборами и устройствами, такими как вентилятор, точка освещения и т. Д.с помощью 2-позиционного переключателя. Наиболее распространенное использование двухсторонних коммутационных соединений - это лестничная разводка, при которой световыми точками можно управлять из двух, трех или даже нескольких мест. Независимо от того, в каком состоянии находится двусторонний переключатель (включен или выключен), подключенные устройства, такие как лампы накаливания, можно включать и выключать нажатием кнопки.

Устройство и работа двухпозиционного переключателя

Как подключить двухпозиционный переключатель
Ниже приведена принципиальная электрическая схема (рис. 2), которая показывает, как подключить двухпозиционный переключатель и управлять лампочкой из двух разных мест.

  • Аналогичной цели можно достичь, используя следующие двухсторонние переключающие соединения, показанные на рис. 3.
  • Подключите заземляющий провод к подключенному электрическому оборудованию, а также к переключателю в соответствии с электрическими правилами в вашем регионе.
Как управлять светом из двух мест с помощью 2-позиционного переключателя?

Следующие двухсторонние коммутационные соединения могут использоваться для той же цели, что и на рис. 1 выше. То есть для управления световыми точками из двух разных мест с помощью двухпозиционных переключателей

Как управлять лампой из 2 мест через 2-позиционные переключатели?
На рис.На схеме подключения показано, как управлять световыми точками из трех разных мест с помощью двух двухпозиционных переключателей и промежуточного переключателя.

На рис. 5 показано одно и то же соединение для управления световыми точками из трех мест с использованием разных символов.

Двустороннее переключение для управления освещением из двух мест на лестничной клетке
Как мы обсуждали выше, наиболее распространенное использование двухпозиционных переключателей - это управление световыми точками из разных мест, таких как верхняя и нижняя части, например как нижний вход, так и верхняя дверь. Эта схема показана ниже:

Как управлять светом из шести мест
Ниже приведена электрическая схема, которая показывает, как управлять светом из шести разных мест, используя два двухпозиционных переключателя и четыре промежуточных переключателя. Обратите внимание, что вы все еще можете управлять большим количеством лампочек, добавив больше промежуточных переключателей в центр цепи.

Основная цель двухстороннего переключения - управление электрическим устройством переменного или постоянного тока, устройством или устройствами, особенно световыми точками, из двух мест.

Как подключить двухпозиционный переключатель (со схемой) -EET

Как управлять каждой лампой с помощью отдельного переключателя в параллельной цепи освещения? -EET

Как управлять лампочкой с помощью одностороннего или одностороннего переключателя? -EET

vingepost Media Inc. (vingepostnowstarted.com) - это независимая новостная медиа-организация, которая предоставляет своим читателям новости из мира развлечений в режиме онлайн… подробнее нажмите услышать-vingepost

Скачать мобильные игры для Windows.Бесплатная и безопасная загрузка. Загрузите последнюю версию лучшего программного обеспечения, игр, программ и приложений 2020 года. Free-Games-Download-For-Windows-Mobile

Научитесь вести блог. Пошаговое руководство, чтобы узнать, как создать блог, выбрать лучшую платформу для ведения блога и избежать распространенных ошибок ведения блога… подробнее читать нажмите услышать-blogging.nowstarted

Разработка мобильных приложений - это действие или процесс, с помощью которого разрабатывается мобильное приложение для мобильных устройств, таких как персональные цифровые помощники, корпоративные цифровые… Разработка мобильных приложений Digital24x7.Сейчас началось

Мы предлагаем широкий спектр услуг цифрового маркетинга и веб-разработки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
