Ремонт дрели можно проводить и своими силами, главное, знать причины поломок и методы их “лечения”. Сегодня мы расскажем о том, как выглядит схема подключения кнопки дрели, не обойдем вниманием и другие неисправности, благодаря чему вы будете являться счастливым обладателем работающего инструмента. Возможные неисправности инструмента – проводим ремонт самиЕсли ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство – телевизор или чайник.
Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:
Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность. Кроме того, проблема с работой дрели может возникать и из-за запыленности инструмента, ведь дрель “берет” и дерево, и кирпич, и другие материалы. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Схема подключения кнопки дрели – как исправить проблему?К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку. Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя “от себя”. Так, деталь должна подходить по размеру и соответствовать мощности инструмента. Как подключить кнопку дрели самостоятельно?Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге. Кнопка ремонтируется следующим образом:
Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности. Проверка электродвигателя: причины поломок и ремонтСуществует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает “отдохнуть”. Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель “страдает” поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же “ярких” признаков нет, можете воспользоваться омметром. Статор меняют так:
Как заменить щетки: работа за пару минутНо дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток. Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором. В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос. Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. | ||||
И будет лучше, если вы доверите эту работу профессиональным специалистам.
Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.
Схема Подключения Электродрели – tokzamer.ru
Самый простой способ — это включить другой электроприбор в тот же удлинитель и ту же розетку и тем самым проверить их рабочее состояние. Как заменить щетки: работа за пару минут Но дрель может не работать и из-за банальных неисправностей — например, из-за щеток внутри двигателя.
Как подбирать запчасти для замены
Рекомендуем: Нормами испытания электрооборудования
Ремонт электродрели своими руками.
— блог СамЭлектрик.ру Подробнее… Ремонтируем швабру ПВА.
К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. Последних там содержится в количестве двух, а их расположение — друг напротив друга.
Изменение направления вращения ротора происходит, когда конец первой обмотки статора подключается не к первой, а ко второй щетке, при этом первая щетка подключается к началу второй обмотки статора. После разборки как правило очищают клемы от нагара и собирают ее обратно, но если это не помогает тогда покупают новую.
Можете смело взяться за работу и производить замену кнопки дрели самостоятельно своими руками. Самыми частыми поломками считают: Проблемы с работой двигателя; Износ щеток; Проблемы с работой кнопки.
Прежде всего, это неграмотная эксплуатация устройства.
Как заменить щетки: работа за пару минут Но дрель может не работать и из-за банальных неисправностей — например, из-за щеток внутри двигателя. Проверять провод методом подергивания при включенной дрели недопустимо! В случае электродрели изображенной на фото, используется только два нижних контакта: крайний левый и крайний правый.
Возможные неисправности инструмента – проводим ремонт сами
Концовка вторички проходит ко второму проводу шнура, от которого запитывается дрель во время работы. Ударное действие дрели.
Электрическая схема дрели предельно проста, главное запоминать порядок присоединения проводов. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности. Подключение кнопки Несмотря на сложность процесса по замене кнопки ее можно выполнить своими руками. Изменение направления вращения ротора происходит, когда конец первой обмотки статора подключается не к первой, а ко второй щетке, при этом первая щетка подключается к началу второй обмотки статора.
Неисправности электрической части
Принцип работы регулятора основан на изменении момента фазы включения симистора замыкания цепи относительно перехода сетевого напряжения через ноль начала положительной или отрицательной полуволны питающего напряжения.
Поэтому с одновременным нажатием на кнопку делается прозвонка всех клемм. Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. При этом подсчет мощности — достаточно простое занятие.
Статор меняют так: Сначала осторожно разбираем корпус устройства; Снимаем провода и все внутренние детали; После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.
На этом устройстве может быть схема, показывающая, какие провода соединяются внутри. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части.
Статья по теме: Энергоаудит зданий
Навигация по записям
Кнопка пуска двигателя электродрели Как обидно когда в самый неподходящий момент ломается что то. Также на самом корпусе может быть нарисована схема, по которой тоже можно сориентироваться. Ремонтировать его не имеет смысла, поэтому проще заменить кнопку целиком. Целостность кабеля проверяется тестером или цепью из лампочки с батарейкой.
Электрическая схема дрели предельно проста, главное запоминать порядок присоединения проводов. Электрическая дрель: схема аппарата Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса.
Как отсоединить старую кнопку?
Сетевой провод Если дрель не включается вовсе, или питание пропадает при изменении положения инструмента — это контактная проблема. Зажимая двумя пальцами внутреннюю обойму, нужно прокрутить внешнюю обойму. Затем кнопка опять собирается и проверяется на наличие контакта, если ничего не изменилось, то кнопка с регулятором должна быть заменена.
Такова схема подключения. Обычно они имеют такое же положение на статоре, как на рисунке.
Схема подключения кнопки дрели на замену
Электродрель – незаменимый инструмент при всех видах домашнего ремонта: с ее помощью можно выполнять ряд задач от смешивания красок, обойного клея до основного назначения – сверления различных отверстий . Кнопка включения изделия подвержена быстрому износу, которую часто приходится ремонтировать или заменять на новую. Для проведения этой довольно простой операции пользователю необходима схема подключения кнопки дрели и знание наиболее частых проблем с этой важной деталью.
Содержание
- 1 Диагностика поломок
- 2 Нормальная кнопка включения/выключения
- 3 Кнопка включения с реверсом/регулировкой скорости скоро потребуется ремонт, но не все в нем разбираются. Если дрель начинает работать с временными перебоями или кнопка требует более сильного нажатия, чем раньше, то это первые симптомы некорректной работы этой детали.
При использовании аккумуляторной дрели первое, что нужно сделать, это измерить напряжение аккумулятора тестером – если оно меньше номинального, то его следует зарядить.
В данном случае нас особенно интересует состояние и функциональность кнопки включения/выключения изделия. Проверить исправность его работы достаточно просто: необходимо открутить крепления основного корпуса, снять верхнюю крышку и проверить напряжение проводов, идущих к устройству, подключив шнур питания. Когда прибор показывает напряжение, а при нажатии на кнопку товар не работает, значит он сломался или случилось обгорание контактов внутри устройства.
Обычная кнопка включения/выключения
Ремонт или замена кнопки дрели считается несложным процессом, но при этом необходимо иметь определенные навыки — при неосторожном вскрытии боковой стенки многие детали могут разлететься или выпасть из корпуса.
Как описано выше, кнопка может не работать из-за окисления или подгорания контактов.
Чтобы исправить это, вам нужно разобрать его , выполнив следующую процедуру.- Аккуратно подцепите защелки защитной крышки и откройте ее.
- Снять нагар на контактах спиртом, либо зачистить наждачной бумагой.
- Затем соберите и проверьте.
Если все работает нормально, значит причина была в контактах, иначе требуется замена кнопки .
Следует знать, что часто стирается специальный слой, который наносится под ползунок реостата при изготовлении – в этом случае и кнопку необходимо заменить.
Довольно часто схема подключения кнопки дрели используется для проверки функциональных возможностей всей конструкции: только при ее наличии можно произвести частичный ремонт или правильно подключить кнопку в случае ее поломки. замена. Схема должна идти вместе с инструкцией по эксплуатации изделия , если по какой-то причине ее нет, можно поискать в интернете.
Кнопка включения с регулировкой реверса/скорости
Кнопка для представленной на фото дрели, кроме реверса, имеет встроенный регулятор оборотов электродвигателя.
Данная конструкция отличается повышенной сложностью, поэтому разобрать ее без особых навыков не получится: как только вы откроете корпус, все детали «разлетятся» в разные стороны, ведь их поддерживают пружины. Не зная их правильного расположения, собрать всю конструкцию обратно будет невозможно – проще купить новую, и произвести подключение, сверившись со специальной схемой, которую можно найти в интернете.Современные дрели идут с реверсом, поэтому кнопка выполняет сразу несколько функций:
- основное включение изделия в работу;
- регулировка оборотов вращения электродвигателя;
- включение реверса – изменение направления вращения ротора двигателя.
Внимание! Управление задним ходом и регулирование скорости в разных случаях – их надо проверять отдельно.
Необходимо помнить, что в современных изделиях регулятор скорости расположен на специальной подложке, а при изготовлении его заполняют компаундом – изолирующим составом, который после отверждения защищает все детали от механических, термических и химических воздействий.

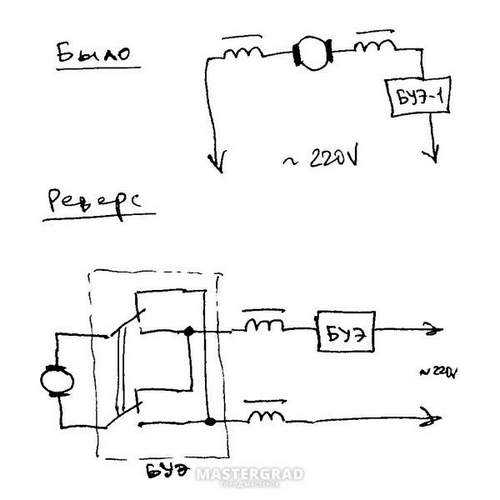

Поэтому ремонту не подлежит.Как видно из схемы подключения, при наличии в ней кнопки дрели с реверсом вращение переключается с помощью специального тумблера . При этом плюс-минус подается на разные щетки, поэтому якорь двигателя вращается в разную сторону.
Не стоит самостоятельно разбирать пусковую кнопку дрели в случае ее сложной конструкции – отсоедините провода и отнесите в сервисный центр, где профессиональные специалисты проведут полную диагностику и ремонт.
Наш помощник может сверлить разные материалы, поэтому часто бывает много пыли и отходов. После каждого использования следует чистить дрель , тогда при следующем использовании устройство будет работать как швейцарские часы: без глюков и досадных остановок.
