Самоделки из двигателя от стиральной машины, как подсоединить и запустить электромотор

Морально устаревшая или вышедшая из строя бытовая стиральная машина содержит в своем составе достаточно много конструктивных элементов, которые, побывав в руках умельцев, смогут пригодиться в домашнем хозяйстве. К таким узлам относятся различные выключатели и реле, шкивы, барабан из нержавеющей стали и др. Однако чаще всего встречаются самоделки с использованием двигателя от стиральной машины.

Виды двигателей от стиральных машин

В зависимости от варианта конструкции стиральные машины оснащаются различными типами моторов. Среди них асинхронные, коллекторные и инверторные электродвигатели.

Асинхронные двигатели

Конструктивно асинхронные электродвигатели состоят из двух основных частей — неподвижного статора и ротора, скорость вращения которого может превышать 2500 об./мин. Такой мотор прост в обслуживании, имеет низкий уровень шума и невысокую стоимость. Однако из-за существенных недостатков (большие габариты, малый коэффициент полезного действия (КПД), сложность электрической схемы управления и пр.) они в стиральных машинах сейчас не используются. Их можно встретить только в старых моделях типа СМ-1,5 «ЦНА» (Тамбовский завод «Ревтруд»), «Донбасс», «ОКА» (Нижегородский завод им. Я. Свердлова), «Рига» и др., изготовленных до 2000 года.

Коллекторные электромоторы

Коллекторные электродвигатели — это моторы, которые в настоящее время установлены примерно на 80% стиральных машин («Вятка-автомат», полуавтоматические модели серии «Эврика» и пр.). Конструктивно они несколько сложнее асинхронных двигателей, так как, кроме статора и коллекторного ротора, требуют наличия тахогенератора и токопроводящих щеток. Коллекторные электродвигатели обладают:

• малыми габаритными размерами;
• значительным пусковым моментом;
• простой схемой управления;
• высокой скоростью вращения ротора и др.

Важно! При этом коллекторный электромотор требует регулярного технического обслуживания, связанного с износом коллекторно-щеточного узла, и отличается высоким уровнем шума.

Инверторные электродвигатели

Конструктивно инверторные (бесколлекторные) электромоторы, также как асинхронные двигатели, состоят из статора и ротора.

Однако благодаря использованию технологии прямого привода и схемы управления трехфазного инверторного типа (оборотами управляет частотный преобразователь), разработчикам удалось устранить ряд соединительных элементов, что улучшило их эксплуатационные характеристики. От двигателей других типов они отличаются:

• высоким КПД;
• большой мощностью;
• длительным сроком эксплуатации;
• низким уровнем шума и др.

Из недостатков специалисты отмечают более сложную схему управления, что несколько увеличивает стоимость стиральных машин-автоматов (Indesit, LG, Ardo и их аналоги).

Демонтаж и подключение электродвигателей

Извлекая б/у электромотор из корпуса стиральной машины, необходимо учитывать некоторые нюансы.

1. Асинхронный двигатель снимают вместе с конденсатором. При этом конденсатор необходимо разрядить, в противном случае можно получить удар током.
2. На статоре низковольтного коллекторного электромотора
   установлены постоянные магниты, попеременно подключаемые к источнику тока. На корпусе такого двигателя должна быть информационная табличка с указанием величины и полярности подключаемого напряжения.
3. Инверторные электродвигатели демонтируют вместе с блоком электронного управления. На корпусе последнего также имеется табличка (наклейка), где указана величина питающего напряжения и его полярность.

Прежде чем запустить двигатель от стиральной машины, необходимо разобраться в назначении его проводов и правильно их подключить. У разных производителей они имеют различные цвета, поэтому предварительно их необходимо «прозвонить» с помощью тестера.

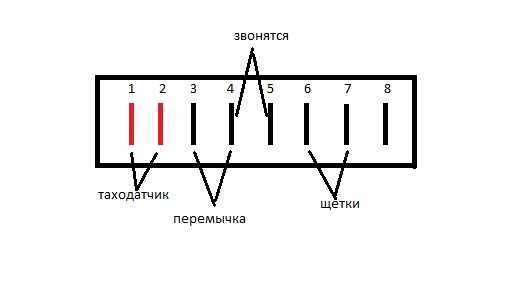

В самоделках чаще всего используются коллекторные электродвигатели от стиральных машин. Они, как правило, имеют 6 проводов. При этом выводы от тахогенератора практически не используются

. Их сопротивление при прозвонке составляет порядка 60-70 Ом. Определив эти провода, их отводят в сторону и скрепляют изолентой (чтобы не мешали).

Оставшиеся проводники идут к статору и ротору (2 провода) и к токопроводящим щеткам (2 провода). На монтажных схемах их обозначают цветными или нумерованными стрелками. Например, «стрелками 1» помечают провода, ведущие к щеткам, а «стрелками 2» — к обмоткам статора. Проще всего определить выводы, идущие от щеток. Их прозванивают со стороны контактов, предварительно вынув графитовые стержни. Сопротивление проводов обмотки статора находится в диапазоне 12-35 Ом.

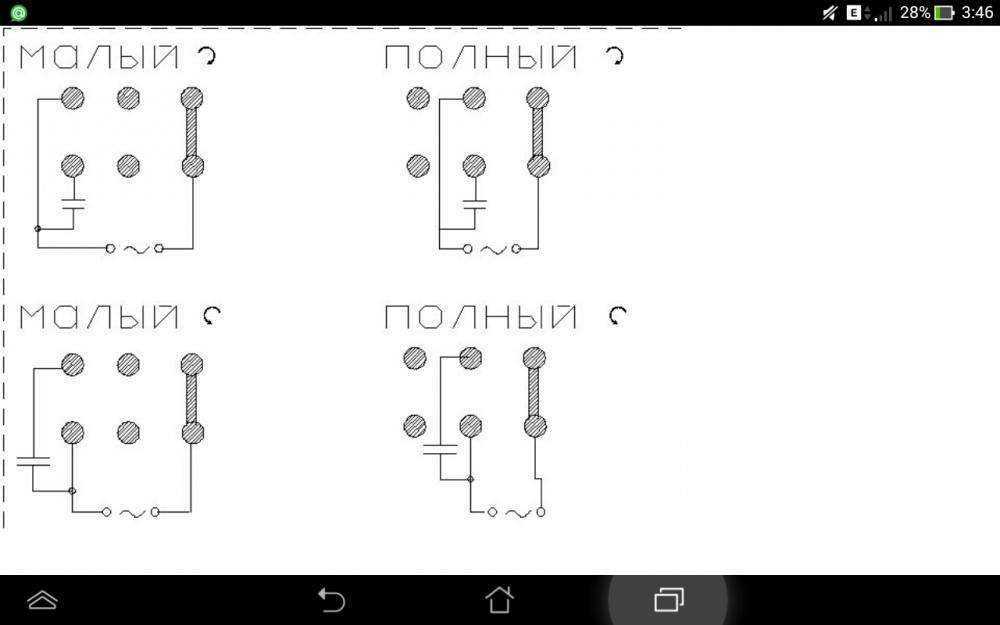

Встречаются также моторы, имеющие 3, 4 или 5 проводов. При этом трех проводная схема используется в однофазных моторах, где пусковая обмотка (с меньшим сопротивлением) подключается через конденсатор. Кроме того, один из проводов может быть заземляющим. Выводы, которые не прозваниваются, могут идти к различным датчикам (например, датчику температуры и др.). Имеет значение и схема включения электродвигателя — звезда или треугольник.

Определив пары проводов, идущие от ротора и статора, соединяют по одному от обмотки статора и от щетки ротора. Оставшиеся два провода подключают к электросети и тестируют работоспособность электродвигателя.

Совет! В целях безопасности, перед подсоединением к электросети напряжением 220 вольт, двигатель необходимо надежно закрепить на неподвижном основании. Это позволит избежать его непроизвольного перемещения при подаче питания.

Самоделки из двигателя от стиральной машины

Электродвигатель от стиралки можно приспособить в качестве основного силового агрегата в самых разных конструкциях. Приступая к работе, необходимо в первую очередь определиться с деталями, которые будут насажены на вал этого мотора, и обеспечить их надежное крепление. Для этого необходимо оснастить вал электродвигателя соответствующей насадкой.

Доработка электродвигателя

Основная проблема, которую приходится решать при доработке электромотора — несоответствие посадочных отверстий деталей, которые будут крепиться на валу, с диаметром последнего. Для сопряжения этих частей необходимо изготовить специальный переходник (фланец). С одной стороны на нем должна быть резьба для установления детали, а с другой — элемент, позволяющий надежно закрепить фланец на валу мотора.

Чаще всего для изготовления такого фланца используют отрезок стальной трубы длиной не более 20 мм и диаметром 32 мм. На одном из концов этой трубы нарезают резьбу, длина которой должна не менее чем в два раза превышать толщину устанавливаемой насадки.

Важно! Резьба должна нарезаться в направлении, противоположном вращению вала электродвигателя. В противном случае установленная деталь будет слетать, что небезопасно для пользователя.

Противоположный конец трубы нагревают паяльной лампой и запрессовывают его на вал электромотора. После остывания фланец будет надежно закреплен. Для упрочнения желательно просверлить поперек соединения отверстие и дополнительно стянуть вал и фланец болтом с гайкой. Такая доработка позволит надежно закрепить на валу двигателя любую насадку (шкив для ременной передачи на компрессор, точильный или отрезной круги, режущие лопасти и др. ). Использовать доработанный таким образом электромотор можно при создании различных самоделок.

Наждак

Чтобы наточить ножницы, ножи, сверла и другие режущие инструменты, мотор необходимо закрепить на верстаке или другой подходящей поверхности. Для этого лучше всего изготовить промежуточную рамку (подставку), на которой, используя штатные крепежные отверстия, установить двигатель. Конструкция рамки должна обеспечить надежное крепление узла на рабочем месте.

Следующая операция — установка точильного камня. Для этого необходимо подготовить три гайки с соответствующей резьбой и две подходящих шайбы. Одну гайку накручивают на фланец до упора, затем одевают шайбу, потом — наждачный круг и еще одну шайбу. Весь этот «сэндвич» стягивают второй гайкой. Третья гайка используется для того, чтобы законтрить резьбовое соединение. На этом создание наждака можно считать законченным.

Совет! Такое устройство можно собрать, используя даже маленький электродвигатель от стиральных машин типа «Малютка».

Аналогичным образом изготавливаются и другие простейшие приспособления, например, циркулярка, шлифовальная машинка (гриндер) и пр. Но если запуск наждака можно осуществить просто, с силой крутнув его рукой (соблюдая осторожность), то при использовании более сложных механизмов, изготовленных с применением электродвигателя от старой стиральной машины, необходимо наличие пускового устройства. Как изготовить такие самоделки своими руками, будет рассмотрено ниже.

Токарный станок

Надежно закрепив рамку с электродвигателем на верстаке, можно сделать многофункциональный токарный станок, предназначенный для обработки деревянных заготовок. В его состав входят:

• передняя бабка, закрепленная непосредственно на валу электромотора;
• задняя бабка, предназначенная для надежного крепления обрабатываемой заготовки;
• подручник, обеспечивающий удобное использование инструмента (резец, стамеска и др.).

Пилорама

Сооружение стационарной пилорамы начинают с изготовления специальной станины с технологической прорезью под пильный диск. На нее затем устанавливают электродвигатель от стиральной машины, предварительно закрепив на нем небольшой шкив для приводного ремня. Большой диск устанавливают на вал дисковой пилы. Шкивы между собой связываются клиновидным или ручейковым ремнем.

Корморезка

Чтобы изготовить корморезку, кроме двигателя от стиральной машины, понадобится еще и ее барабан, в задней стенке которого нужно выполнить отверстие для вала электромотора. Затем, установив мотор на барабане, закрепляют на валу режущие элементы (2 ножа). Сверху барабан должен закрываться крышкой, иначе порезанное сырье будет вылетать из него.

Заключение

Приобретая новую стиральную машину, не стоит выбрасывать отслуживший свой срок агрегат на свалку. Его составные части, а особенно двигатель можно применить для изготовления полезных в домашнем хозяйстве поделок, сэкономив на этом некоторое количество материальных средств.

Самые надежные стиральные машины

Стиральная машина Electrolux PerfectCare 600 EW6S4R06W на Яндекс Маркете

Стиральная машина Samsung WW65K42E08W на Яндекс Маркете

Стиральная машина LG F-2J5HS4W на Яндекс Маркете

Стиральная машина Gorenje WP 7Y2/RV на Яндекс Маркете

Стиральная машина BEKO WRS 55P2 BSW на Яндекс Маркете

Схема подключения стиральной машины с 3 проводами

Содержание поста

Предположим, вы наслаждаетесь отпуском у себя дома. Все удовольствия достаются собакам, глядя на грязную одежду. Вы решили постирать одежду. Вы берете одежду и кладете ее в стиральную машину. Вам, как инженеру-электрику, пришла в голову мысль, как нарисовать схему подключения трехпроводной стиральной машины? Эта статья собирается доставить эту информацию. Давайте обсудим.

Стиральная машина — это моторизованное устройство, которое стирает нашу одежду. Когда-то мы стирали нашу одежду, назначая прачку. Но в настоящее время технологии слишком развиты. Все ручные системы стираются, и нас приветствуют автоматические технологии и технологии, основанные на искусственном интеллекте. Электродвигатель – основная часть стиральной машины. Здесь же представлены и другие виды оборудования. Давайте представим их.

Основные части стиральной машины

Чтобы нарисовать схему трехпроводной стиральной машины, мы должны знать основные части стиральной машины. К ним относятся:

• Двусторонний переключатель
• Таймер стиральной машины
• Звонок и световой индикатор
• Двигатель стиральной машины
• Конденсатор

Двусторонний переключатель: Двусторонний переключатель

Мы можем определить дерево по его плодам. Точно так же двусторонний переключатель также назван по наблюдению за его работой. Мы можем переключать двигатель в двух направлениях, используя двухпозиционный переключатель.

В этом случае двигатель будет вращаться в двух направлениях. Один раз он вращается по часовой стрелке, и снова он будет вращаться в направлении против часовой стрелки. Но сколько времени он вращается в одном направлении?

Здесь нам нужно устройство, которое на этот раз починит. Что это за устройство? Это мистер Таймер. Теперь я собираюсь обсудить таймер.

Таймер: 6-проводной таймер

На схеме подключения 3-проводной стиральной машины вы можете увидеть шестипроводной таймер, который отсчитывает время вращения двигателя в одном направлении. Направление может по часовой стрелке или против часовой стрелки. Но он не будет вращаться бесконечное время.

Звонок и световой индикатор:

К стиральной машине можно подключить цепь сигнализации или звонка. Он подает звуковой сигнал, когда вращение двигателя завершено. Также имеется световой индикатор, обеспечивающий наличие электропитания в стиральной машине. Мы также видим световые индикаторы в мультиштекерных или электрических панелях.

Двигатель стиральной машины с 3 проводами:

Электродвигатель является сердцем стиральной машины. Упоминается тот факт, что производители используют в стиральных машинах 4-х полюсный асинхронный двигатель. Сейчас в стиральных машинах используют универсальный двигатель. Этот двигатель содержит 3 провода. К двигателю подключен однофазный конденсатор для создания пускового момента.

Конденсатор

Мы используем рабочий конденсатор в стиральной машине для запуска двигателя. Размер этого конденсатора будет зависеть от мощности двигателя. Чтобы получить четкое представление об использовании конденсаторов, вы можете посетить эту статью 3-проводная схема конденсатора для потолочного вентилятора

3-проводная схема подключения стиральной машины 3-проводная схема подключения стиральной машины

На приведенной выше 3-проводной схеме подключения стиральной машины мы можем см. основной провод питания 120 вольт переменного тока подключен к общей точке подключения двигателя стиральной машины. К этому двигателю подключен рабочий конденсатор номиналом 10 мкФ. Двухпозиционный переключатель SPDT также подключен к этому универсальному двигателю.

Как работает стиральная машина?

Теперь насущный вопрос: как работает стиральная машина? На самом деле в волокнистой молекуле одежды существуют негигиеничные элементы. Вот почему мы используем воду из смеси моющих средств для стирки белья. Стиральная машина обеспечивает автоматический механический потенциал для стирки белья водой из смеси моющих средств. Одним словом, вода с моющим средством действует как враг грязи.

Универсальный двигатель производит механическую энергию в стиральной машине. Производители используют универсальные моторы не только в стиральных машинах, но и в других видах бытовой техники. Универсальный двигатель представляет собой модифицированную форму двигателя постоянного тока.

Как работает универсальный двигатель в стиральной машине? универсальный двигатель

Если мы подключим однофазный источник переменного тока к последовательному двигателю постоянного тока, то двигатель начнет вращаться. При наступлении положительного полупериода последовательная обмотка якоря будет потреблять ток.

Теперь во время следующего отрицательного полупериода направление тока питания в обмотке якоря будет противоположным. После изменения направления тока двигатель получает возможность создавать крутящий момент. Наконец, он начинает вращаться.

Подробнее статьи

Схема подключения трехфазного счетчика ТТ

Влияние вибрации на воздушные линии электропередач я хочу подключите двигатель, вышедший из стиральной машины, к выключателю, который будет включать и выключать двигатель. Это возможно?

Если да, то может ли кто-нибудь помочь мне с тем, какие провода куда идут на обычном выключателе?

Увидеть меньше Узнать больше

2

Ответить

Сохранить

Нравится

1 – 11 из 11 Сообщений

Я не думаю, что вы спасли шнур питания, который шел с ним …

Ответить

Сохранить

Типа

Ну, если покопаться, зелено-желтый провод явно заземлен.

Белый, наверное, нейтрален. Осталось выяснить, какие два других. Случайно мотор не двухскоростной?

Ответить

Сохранить

Как и

, я спас шнур питания. Это обычный трехжильный шнур.

И я извиняюсь, как я могу сказать, что это двухскоростной двигатель?

Это единственная наклейка на двигателе.

Увидеть меньше Узнать больше

Ответить

Сохранить

Вроде

Да ладно, это не многоскоростной; это пусковой конденсатор. У вас есть больше схемы проводки?

Ответить

Сохранить

Нравится

Имеются резистивные, ламповые и двигательные нагрузки. Выключатель должен быть рассчитан на нагрузку двигателя при номинальном токе.

Ответить

Сохранить

Нравится

Squiggles13 сказал:

Это обычный трехконтактный шнур.

Нажмите, чтобы развернуть…

Верно, но разве у него нет разъема, который подключается к жгуту проводов на двигателе?

Ответить

Сохранить

Нравится

Полубыстрый Эдди сказал:

Верно, но разве у него нет разъема, который подключается к жгуту проводов на двигателе?

Нажмите, чтобы развернуть. ..

Нет, вилка имеет жгут, который соединяется с печатной платой. Я хотел бы подключить его напрямую, поэтому, когда я подключаю его (или щелкаю выключателем), он включается и выключается.

Ниже представлена ​​полная электрическая схема.

Увидеть меньше Узнать больше

Ответить

Сохранить

Как и

Ваш двигатель реверсивный, красный провод — направление по часовой стрелке, желтый — против часовой стрелки. Белый — нейтральный, а зеленый/желтый — заземленный. Вам нужен рабочий конденсатор, но значение не указано

Я бы взял конденсатор HVAC на 7,5 мФ и подключил его к горячему проводу либо к красному, либо к желтому. Подключите нейтраль к белому проводу и прикоснитесь к горячему к другой стороне конденсатора. Может работать, а может дымить.

Увидеть меньше Узнать больше

Ответить

Сохранить

Нравится

Реакции: 1

Вы можете подключить горячий провод от вилки питания к красному проводу двигателя, а нейтраль от разъема питания к белому проводу, и он будет вращаться по часовой стрелке.
