Схема подключения однофазного узо: правильное подключение УЗО дома, в квартире

Содержание

схемы + порядок выполнения работ

Однофазная электрическая сеть привычна для каждого домашнего хозяйства. Независимо, эксплуатируется ли частный дом или муниципальная квартира, пользователи в любом случае активно потребляют электричество.

Этот вид энергии, между тем нельзя считать полностью безопасным. Поэтому актуальной задачей видится подключение УЗО к однофазной сети без заземления – специального прибора, существенно повышающего степень безопасности при пользовании электричеством.

Давайте вместе разберемся в самых распространенных схемах подключения УЗО к однофазной сети, а также определимся с порядком проведения работ по подключению.

Содержание статьи:

Обобщенный взгляд на защитные модули
Лучшие схемы на подключение УЗО
- Особенности схем без заземления
- Классический вариант включения
- Какая схема включения УЗО лучше?
- Схема применения УЗО в частном доме
- Вариант защиты для дачного хозяйства
Порядок проведения работ по подключению
Выводы и полезное видео по теме

Обобщенный взгляд на защитные модули

Несмотря на построение схем разводки электрических линий, выполненное по утвержденным правилам, риск удара электрическим током остается всегда. Поэтому важно своевременно позаботиться о безопасности.

Устройство защитного отключения – так интерпретируется расклад аббревиатуры «УЗО» на технический язык.

С точки зрения исполнения конструкции, оно выглядит не самым сложным образом среди современной электротехнической аппаратуры. Тем не менее функции защиты выполняет в достаточной степени качественно и надежно.

Примерно таким выглядит функционал электротехнической системы, при помощи которой осуществляется эффективная защита пользователей электрическими сетями, а также защита различной бытовой аппаратуры

Следует отметить, что существуют , исходя из которых в каждом конкретном случае организуется определенная защитная схема:

гарантирующая безопасность прикосновения;
упреждающая технические повреждения;
противодействующая пожарной опасности.

Каждый прибор с конкретной функциональностью отличается от других конструкций рабочими параметрами, в частности – номинальным током и током отсечки.

Внешний вид прибора с малым током отсечки. При эксплуатации бытовых сетей подобные устройства применяются с целью защиты людей от непреднамеренного контакта с электрическим потенциалом в условиях аварийной токовой утечки

Самым чувствительным устройством, конечно же, является УЗО, предназначенное для блокирования источника питания на случай непреднамеренного прикосновения людей к токоведущим деталям схем. Диапазон отсечки по току для таких аппаратов находится в пределах 10-30 мА.

Лучшие схемы на подключение УЗО

Для линий электрических сетей бытового назначения является характерным внедрение УЗО без «земли». Основная доля схемных решений бытового сектора – это именно однофазная разводка, где в принципе существуют только две линии: фаза и ноль.

Особенности схем без заземления

Схематика устройства электрической цепи без заземления обязательно выполняется с учетом включения автоматической защиты по «КЗ» (короткому замыканию) и току перегрузки.

Это очевидный фактор, потому как отдельные устройства УЗО не предназначены защищать от подобных явлений. Эти аппараты спасают лишь от токов утечки.

Автоматический выключатель – примерно такие ставятся, как правило, в схему для организации защитной отсечки по причине перегрузки сети. Конструктивное исполнение УЗО не предполагает такого типа отсечки

Диапазон токов отсечки и теххарактеристики автоматических выключателей несколько отличаются от рабочих параметров защитных УЗО.

Между тем существуют универсальные устройства отсечки, сочетающие в одном приборе функции автоматического выключателя и защиты от непреднамеренных касаний к токоведущим электрическим шинам.

Каждое защитное устройство конструктивно предполагает коммутацию обоих проводников питающего кабеля – фазы и ноля.

При этом, выполняя монтаж электропроводки, следует точно подключать проводники на рабочие клеммы. Неправильный монтаж грозит повреждением прибора защиты, что приведёт к неработоспособности защитной системы в целом.

Классический вариант включения

В зависимости от технической нагрузки (количества бытовых приборов) и числа помещений, в квартире или доме может эксплуатироваться единая полная сеть или сеть, состоящая из нескольких подсетей.

Простейшая на первый взгляд схема включения прибора в состав пользовательской сети, имеет свои нюансы. Поэтому неправильное подключение грозит не просто выходом из строя самих защитных приборов, но чревато опасной эксплуатационной ситуацией

Для первого случая обычно достаточно одного прибора УЗО под организацию защитного отключения. Исходя из параметров потребляемого тока или общей потребляемой мощности, в этом случае выбирают защитный аппарат по номинальному току и определяются с током отсечки.

Для второго варианта приборы внедряются на каждую из существующих подсетей. При этом, как правило, все установленные УЗО дополняются автоматическими выключателями, рассчитанными на потребляемую мощность отдельно взятой подсети.

Таким, примерно, выглядит схемное решение по внедрению УЗО в классическом варианте подключения. Этот несложный вариант разводки обеспечивает защиту квартирной (домашней) сети в целом – полным обесточиванием

Классическое исполнение схематики включения УЗО «без земли» традиционно выполняется следующим образом:

Главный питающий кабель, состоящий из двух жил (фаза, ноль), подводится к автомату.
От автоматического выключателя обе жилы подводят к электросчетчику.
Далее от электросчетчика два провода питания включают на вводные клеммы УЗО.

После защитного прибора, для варианта без подсетей, дублирующий автоматический выключатель можно не ставить, но в некоторых случаях специалисты рекомендуют это делать.

Если же используется схема с подсетями, то после УЗО на каждую ветку необходимо ставить отдельный автомат.

Несколько модернизированная разводка с одним УЗО и отдельным автоматом на каждую подсеть. Принцип действия практически аналогичен «классике», но благодаря дополнительным автоматам, проще определять неисправность

Таким образом, фазная жила, отходящая от прибора защиты, питает рабочие сети через дополнительные автоматические выключатели.

Нулевая жила, также проходящая через схему прибора отсечки, выводится на общую нулевую шину, откуда распределяется по отводным линиям нуля для подключения нагрузки.

Какая схема включения УЗО лучше?

Лучшая или худшая схема – эти понятия являются чисто поверхностными. Насколько эффективной может быть та или иная схема – вот в чем вопрос.

И здесь даже неспециалисту понятно, что многоступенчатый вариант, где используются разные уровни защиты, видится более эффективным, чем любой другой упрощенный.

Тоже своего рода классический схемный вариант с дополнением УЗО двумя линейными автоматами. Один из автоматов обычно ставят на линию питания мощной кухонной техники, второй – на освещение и розетки других комнат

Поэтому схема устройства энергообеспечения с подсетями, когда используется одно общее УЗО и дополнительные приборы защиты на каждой из веток электроцепи, явно выглядит предпочтительной.

Построение такой схемы, как правило, предполагает установку основного защитного прибора с током отсечки 100-300 мА. А дополнительные приборы, распределенные по отдельным ответвлениям общей цепи, имеют ток отсечки не выше 30 мА.

Таким способом обеспечивается двойная защита – пожарная и на случай непреднамеренного касания.

Схемное решение, где применяются два прибора УЗО и один дифференциальный автомат. Разводка здесь также осуществляется «без земли» с разделением питающих цепей за счёт дополнительных автоматов

Преимущества построения энергосети подобным способом проявляются еще и в том, что на случай срабатывания обычно отключается только отдельный участок бытовой электропроводки, а не общая зона питания. При таких условиях отключения обнаружить место токовой утечки значительно проще.

С другой стороны, так называемая расширенная схема включения УЗО без заземления, является обременительной для пользователя, с точки зрения увеличения расходов на построение.

Понятно, чтобы выстроить многоступенчатую защиту, в этом случае потребуются более существенные финансовые вливания, нежели под устройство упрощенного варианта.

Схема применения УЗО в частном доме

Муниципальные строения обычно не создают особых проблем с функциями защиты, за исключением откровенно старых построек.

Сети муниципальных домов, как правило, обслуживаются сервисом. А вот в частном доме подобные вопросы хозяевам нередко приходится решать самостоятельно.

Распространённая и часто применяемая на практике схема разводки питающей сети в частном доме. Как видно из графики, применяются несколько защитных приборов, отсекающих обслуживаемые подсети при разных токовых утечках

Правда, самодеятельность в таких делах не рекомендуется. И если требуется организовать надежную схему подключения с применением УЗО, следует обращаться к специалистам-энергетикам.

Проектам частных домостроений, особенно современным постройкам, присущи в достаточной степени сложные схемы решения защиты по энергетическому питанию.

Рассмотрим одно из них для устройства в частном доме:

Всего используется 5 защитных приборов с разбросом токов отсечки от 10 до 300 мА.
В качестве основной защиты от «КЗ» и возможного возгорания выступает УЗО 300 мА.
Два универсальных прибора на 30 мА задействованы под освещение и розеточную группу.
На линии питания помещений с агрессивной средой и где требуется повышенная защита, установлены высокочувствительные приборы на 10 мА.
Общая цепь разделена на подсети в зависимости от назначения.

Функциональность такой схемы можно расписать следующим образом. Первый прибор — УЗО 300 мА — исполняет функции противопожарной блокировки.

Вместе с тем для этого устройства характерной является отсечка по факту суммарного тока утечки от всех подсетей, если это значение превысило допустимый параметр.

Внешний вид защитного устройства, рассчитанного на отсечку, когда существует риск возгорания по причине аварийного состояния сети. Такие УЗО на дифференциальный ток 300 мА относятся к устройствам противопожарной блокировки

Следом за противопожарной системой включается в действие универсальная, которая гарантирует срабатывание и на случай обнаружения «КЗ» и токовых утечек свыше 30 мА.

Обслуживаемой зоной для УЗО этой подсети является линия, питающая приборы освещения и розеточную группу.

Наконец, своего рода третью защитную ступень формируют высокочувствительные приборы на 10 мА, которые по факту обслуживают зоны, где условия требуют неординарного подхода — ванная, детская комната.

Прибор с высокочувствительной защитной характеристикой, с током дифференциального изменения 10 мА. Как правило, используется при организации электрических схем в помещениях, где повышенная опасность пробоя или в детских комнатах

Вариант защиты для дачного хозяйства

Современные проекты дачных хозяйств все чаще выступают полноценной строительной инфраструктурой, ничем не уступающей жилому сектору под проживание на постоянной основе. Очевидно, что фактор комплексной защиты становится актуальным и для дачных строений.

Однако применительно к таким хозяйствам, требования электрической безопасности, как правило, несколько занижены по сравнению с реальным жилым сектором.

Поэтому здесь традиционно используются упрощенные схемные решения с применением универсальных УЗО на ток отсечки 30 мА.

Таким типом защитных устройств обеспечивается вполне действенная защита на случай непреднамеренных прикосновений к зонам электричества, где возможна утечка тока.

Кроме того, это же исполнение приборов обеспечивает блокировку на случай технических повреждений оборудования или электропроводки.

Помимо УЗО, дачная разводка оснащается также защитными автоматами – обычно по одному на линии света и линии электрических розеток.

Наиболее часто применяемый прибор с дифференциальным током 30 мА. Считается своего рода универсальным устройством, так как теоретически способен блокировать питание как при коротких замыканиях, так и в случае непреднамеренных касаний

Если требуется эксплуатация дополнительного оборудования, таковое подключается к уже существующей схеме через дополнительный автоматический выключатель.

Порядок проведения работ по подключению

Прежде всего, следует позаботиться о соблюдении всех требуемых мер безопасности при исполнении этого вида работ.

Отключить электропитание на участке монтажа, обеспечить процесс исправным инструментом.

Затем предстоит соблюдать ряд правил, выполняя электромонтажные работы:

Монтаж проводят строго по ранее подготовленной схеме.
Прибор монтируется внутри электрического щита рядом с автоматами.
Закрепленное в щитке устройство соединяется с другими компонентами через проводники сечением не менее 2,5 мм (медь). Важно использовать с, нанесенные на корпусе защитного аппарата.
После завершения монтажа и разводки проводников, проверить корректность соединений и подать на участок питание.
Проверить срабатывание прибора путем активации кнопки «Тест».

Как правило, верно подобранное устройство успешно проходит тестовый режим.

Если такого не случилось – прибор не сработал, значит, расчеты были выполнены неправильно или имеются какие-либо дефекты в схеме прибора. Тогда УЗО следует заменить.

Выводы и полезное видео по теме

Ролик рассказывает о нюансах и показывает детали подключения защитного прибора в условиях эксплуатации электрической разводки, выполненной по системе TN-C.

Доходчивые разъяснения автора о работе УЗО в таких условиях и практические демонстрации:

Под завершение обзорного материала возможных схемных конфигураций с УЗО необходимо отметить актуальность использования этих приборов. Внедрение устройств отсечки по остаточным токам – это существенное повышение уровня безопасности при пользовании электрическими сетями. Главное – правильно выбирать и корректно подключать приборы.

Если у вас есть опыт подключения УЗО к однофазным сетям без заземления, пожалуйста, поделитесь им с нашими читателями. Расскажите, на какие моменты обязательно нужно обратить внимание, возможно вы знаете какие-то тонкости подключения о которых мы не упомянули в нашем материале? Оставляйте свои комментарии и задавайте вопросы в блоке под статьей.

схема подключения в однофазной и трёхфазной сети

При монтаже электропроводки для защиты человеческого организма от поражения электрическим током часто монтируется устройство защитного отключения (УЗО). В некоторых случаях установка УЗО согласно правилам устройства электроустановок (ПУЭ) обязательна. Для того чтобы такое устройство выполняло свои защитные функции, важно его правильно подобрать и подключить.

Принцип действия и характеристики
- Особенности работы
- Параметры прибора защиты
Способы подключения УЗО
- Однофазное соединение
- Коммутация УЗО в трехфазной сети

Принцип действия и характеристики

Назначением устройства защитного отключения является предотвращение последствий попадания живого организма под действие электрического тока. Такая ситуация может появиться из-за повреждения изоляции и возникновения токов утечки. При этом такие токи могут даже вызывать возгорание электропроводки.

УЗО было изобретено в 1928 году инженерами, работающими в немецкой компании RWE. Это изобретение сразу получило популярность в странах западной Европы и США. Первые устройства обладали небольшим быстродействием. Его порядок составлял 0,1 секунду, а чувствительность — 0,01 A.

Корпус прибора изготавливается из диэлектрического материала. Его внешний вид похож на автоматический выключатель, различие заключается в расположении переключателя и наличии дополнительной кнопки «Тест». УЗО может размещаться на din-рейке или непосредственно в розетке, но при этом оно обязательно ставится в линии перед защищаемым участком. Следует отметить, что на корпусе прибора изображается схема УЗО, помогающая правильно подключить контактные группы.

Особенности работы

Принцип действия устройства основан на регистрации тока.

В обычном режиме ток, протекающий через прибор в обоих направлениях, между собой равен по величине. Если вдруг на линии, к которой подключено устройство, происходит утечка тока, то его величина между фазным и нулевым проводом начинает отличаться. Защитное приспособление регистрирует эту разность и отключает участок цепи от электричества.

Утечка может возникать из-за неисправности электрооборудования или нарушения целостности изоляции электропроводки. Чаще всего ток утечки возникает из-за того, что человек дотрагивается до оголённых контактов. Ток начинает стекать через организм на землю, подвергая человека опасности.

В качестве датчика регистрации утечки используется дифференциальный трансформатор. Он представляет собой обычный тор с первичной и вторичной обмоткой. Первичная обмотка через контактную группу подключается непосредственно к входу электролинии и выполняется из толстого провода. Вторичная же наматывается тонкой жилой, и её выход подключается к плате управления. Кроме дифференциального трансформатора

в состав УЗО входит:

поляризованное реле или электронная схема;
устройство отключения;
шток отключения;
дугогасительная камера;
контактные группы;
цепь запуска теста.

При прохождении тока по обмоткам трансформатора в его сердечнике возникают магнитные потоки. Они равны по величине и направлены навстречу друг другу. В результате суммарное значение этих потоков компенсируется и равно нулю. При возникновении утечки в сердечнике будут наводиться магнитные потоки разной величины, что приведёт к появлению ЭДС, а значит — и электрического тока в цепи управления.

Этот ток воздействует на магнитоэлектрическое реле, которое отключает силовую контактную группу от электросети, вместе с ними срабатывает и спусковой механизм. Вместо реле может использоваться плата электроники. Для возврата устройств в нормальное состояние понадобится взвести спусковой механизм.

УЗО различаются и по конструктивному виду. Они выпускаются электромеханического или электронного типа. В первом случае в конструкции используется магнитоэлектрическое реле, а во втором — электронный ключ с платой усиления. Особенностями использования того или иного типа является то, что механическому УЗО не нужно дополнительного питания, а электронному — необходимо, чтобы запитать плату усилителя.

Кнопка «Тест» в устройстве предназначена для имитации появления на линии тока утечки. Её периодическое нажатие, кроме непосредственной проверки прибора, очищает ещё и механические контакты устройства.

Параметры прибора защиты

Перед тем как приступить непосредственно к подключению прибора, необходимо его правильно подобрать. Важным параметром защитного устройства является номинальный ток утечки. Именно от его правильно подобранного значения зависит количество ложных срабатываний и правильность работы устройства в целом. Для подключения линий освещения и одиночных розеток используются приборы с номинальным значением тока 10−30 mA, а если УЗО планируется как вводное, то диапазон тока выбирается 100−300 mA. В качестве групповых УЗО берутся устройства, ток утечки которых составляет 30 mA.

Кроме основного параметра устройства защитного отключения характеризуются:

Временно-токовым параметром. Эта характеристика показывает отношение действительной силы тока к рабочему. Именно она определяет степень чувствительности автомата.
Рабочим напряжением. Выпускаются как для однофазной сети, так и трёхфазной.

Мощностью. Это значение показывает, какую максимальную нагрузку можно подключить к УЗО без изменения его свойств. Определяется током нагрузки. Это значение выбирается на 10−15 процентов больше, чем суммарная мощность потребителей энергии на линии с УЗО или берётся немного больше значения автомата, стоящего на этой же линии.
Видом защиты. Электромеханический или электронный.
Количеством полюсов. Полюсом называется контакт, к которому подключается провод электролинии. В зависимости от типа электросети прибор может включать в свою конструкцию от одного до четырёх полюсов.
Классом токоограничения. Определяет время реагирования прибора на момент возникновения аварийной ситуации.
Типом защиты. Для бытовых объектов используется AC тип, регистрирующий ток синусоидальной формы или тип A, реагирующий на переменный и пульсирующий ток.

Способы подключения УЗО

Любая электрическая сеть организовывается по одинаковому принципу. В зависимости от фазности электропитания к объекту подводится четырёхпроводная или двухпроводная линия от энергопоставляющей компании. Эта компания монтирует в конце своей линии автоматический выключатель, ограничивающий потребление энергии, и счётчик её учёта.

После счётчика вся разводка электролинии на объекте и установка защитных устройств выполняется за счёт средств потребителя и согласно его желанию, если это не противоречат ПУЭ. Обычно после счётчика электроэнергии устанавливается щиток, называемый вводный. В этом щитке монтируются все защитные устройства, и линия разводится на другие участки.

Непосредственно установка устройства УЗО в щиток обычно не вызывает проблем. Вся суть сводится к защёлкиванию его на din-рейке. Для этого на корпусе прибора располагаются монтажные защёлки. Соединение потребителя осуществляется через контактные клеммы, выполненные под винтовой зажим.

Никакими правилами и нормами не определяется, с какой стороны должен быть подключён входной провод, но общепринято, что он подсоединяется к верхним зажимам. Единственно учитывается то, что нельзя объединять нейтральные или фазовые провода различных цепей.

Электролиния с УЗО обязательно должна содержать и автоматический выключатель. Только он сможет защитить проводку от перегрева и возгорания при возникновении короткого замыкания. Для того чтобы правильно подключить УЗО с автоматом, придерживаются следующих рекомендаций:

устройство защиты располагается таким образом, чтобы к нему был всегда свободный доступ;
принципиальной разницы в расположении УЗО до автомата или после нет, но принято дифференциальное устройство подключать после него;
установка УЗО перед устройством учёта расхода энергии запрещена, так как при этом нарушается работа счётчика;

после окончания монтажа работоспособность схемы подключения проверяется с помощью нажатия контрольной кнопки «Тест».

По способу организации электролиний разделяются и схемы подключения на неселективную и селективную. При использовании первой схемы во время срабатывания устройства отключится вся электропроводка, а при второй — только повреждённая цепь. Простейшим примером селективной схемы будет использование вводного УЗО и отдельно на каждую группу ещё своего устройства. Если возникает аварийная ситуация на какой-то группе, то обесточивается только она, а все остальные линии продолжают работать.

Однофазное соединение

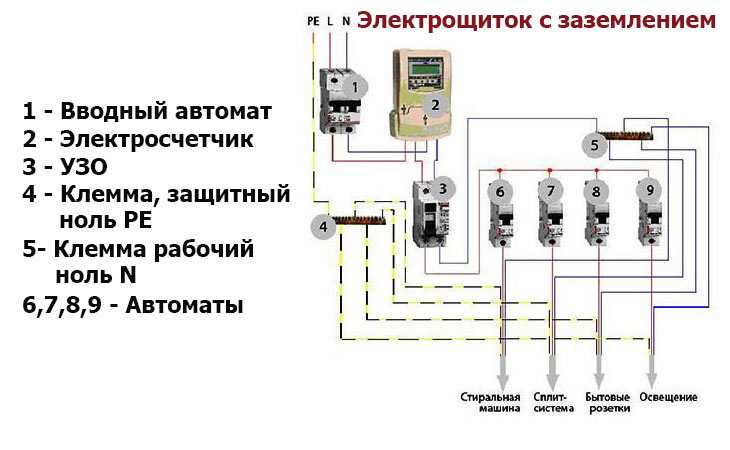

Подключение УЗО в однофазной линии осуществляют сразу же после вводного автомата. Затем уже коммутируют групповые автоматы, к отходящим линиям которых подсоединяют потребителей электроэнергии.

Такая схема подключения УЗО в однофазной сети выглядит следующим образом: фазовый провод, уходящий с прибора учёта электроэнергии, заводится сверху, и его подключают к клемме вводного автомата. Нижнюю же его клемму с помощью небольшой длины провода подключают к верхнему разъёму УЗО, чаще всего обозначенному как L1.

Нулевой провод подключают напрямую со счётчика электроэнергии к разъёму, обозначенному на приборе символом N (общий). С вводного УЗО нулевой провод выводят на соединительную колодку, а с неё уже он протягивается на отдельные автоматы, стоящие на группах. Фазовый провод на автоматах подключают путём соединения перемычками их верхних разъёмов. А к их нижним клеммам подключают уже группы потребителей.

Далее провода разводят на соединительные колодки, которые уже формируют группы. К этим колодкам подключают осветительные и розеточные линии.

Коммутация УЗО в трехфазной сети

Такое подключение имеет актуальность для дачных посёлков и частного сектора. Трёхфазная проводка необходима для запитывания насосов, оборудования, электрического отопления. Сам принцип монтирования защитного прибора не имеет существенного отличия от однофазного подключения, но при этом вместо двухполюсного УЗО устанавливают четырёхполюсное.

При таком типе подключения используются четыре провода, соответствующие трём фазам и общему. В качестве четвёртого используется заземляющий проводник. В этом случае каждый фазовый провод подсоединяют к своей клемме на устройстве, обозначаемом символами L1, L2, L3, а нулевой к зажиму N. С выхода УЗО каждый фазовый проводник заводят на автоматический выключатель, а нулевой — на нулевую колодку. На точно такую же отдельно стоящую колодку подключается и заземляющий проводник. Далее возможны две схемы подключения: c использованием дополнительных УЗО и без них.

При монтаже схемы с дополнительными защитными приборами на каждую группу коммутируют автоматы по следующему принципу:

заземляющий проводник с колодки непосредственно прокладывается к розеткам с заземлением;
вход L1 вводного УЗО подключают к входу электрического автомата;
выход с автомата коммутируют с фазовым входом дополнительного УЗО;
с фазового выхода добавочного УЗО проводник подключают к розетке или выключателю;
нулевой провод с нулевой шины заводят на вход N дополнительного УЗО;
с нулевого выхода добавочного УЗО провод протягивают к розеткам или выключателям.

Отдельные шины располагаются в щитке. Зажим проводов в них осуществляется с помощью резьбового соединения. Принято, что нулевому проводу соответствует проводник в изоляции синего цвета, заземляющему — зелёного, а фазовым — коричневого, красного и чёрного цветов.

Существует ещё такое устройство, как дифференциальный автомат. Этот прибор в своём корпусе объединяет автоматический выключатель и УЗО. Дифференциальный автомат по внешнему виду напоминает УЗО, но при этом его корпус немного крупнее. Реагирует он как на возникновение токов короткого замыкания, перегрузки, так и утечки. Схема же его подключения не отличается от принципов соединения отдельных устройств защиты.

Схема подключения УЗО в однофазную сеть с заземлением и без заземления

Устройство защитного отключения Защитит проводку в частном доме или квартире от токов утечки, но в то же время не защитит провода от коротких замыканий и перегрузок в электросети. Вот почему этот продукт устанавливается с автоматическим выключателем. Далее рассмотрим, как правильно составить схему подключения однофазного УЗО к сети с заземлением и без!

Изделие лучше монтировать после электросчетчика, но перед машиной.

Вашему вниманию представлены 4 типовые схемы подключения УЗО в однофазную сеть.

Подключение одного общего АВДТ:

Схема установки нескольких УЗО на группу:

Подключение нескольких УЗО совместно с вводным выключателем:

Установка в двухпроводную сеть (без заземления):

Обратите внимание, что подключать устройство нужно сверху, последнее изображение приведено только для наглядности, чтобы вы понимали, как монтируется УЗО в сети без заземлителя. Также обратите внимание на то, что каждый из вариантов имеет следующую последовательность подключения элементов: вводной автомат – счетчик – УЗО. Такая схема подключения УЗО максимально защищает вашу проводку от всех видов угроз.

Так же хотел дать вам пару рекомендаций по составлению этой схемы:

Если разводка в частном доме или квартире будет включать более одного мощного электроприбора, то лучше установить отдельный устройство защитного отключения для каждой группы проводников. Эта опция позволит вам управлять каждым устройством в отдельности и, в свою очередь, в случае неисправности отключать электричество не во всей сети электроснабжения, а только в определенном месте.
Если электросеть простая, без мощных бытовых приборов, лучше использовать установку дифавтомата. Это устройство одновременно защищает сеть не только от токов утечки, но и от короткого замыкания вместе с перегрузками (функции АБ).

В видео ниже наглядно рассмотрены предусмотренные варианты установки дифференциального автоматического выключателя, а также пояснено, где рациональнее каждый из способов подключения:

Вот и все, что я хотел рассказать о схемах подключения УЗО в однофазную сеть с заземлением и без так называемого «заземления». Надеемся, что эти проекты были для вас полезными и понятными!

Читайте также:

Как сделать заземление в частном доме
Как подключить дифавтомат

Опубликовано: 17.08.2014 Обновлено: 04.11.2017 13 комментариев

От нанокапель по эффекту узо к межфазным нанолинзам.

DOI: 10.1021/la502821m
Идентификатор корпуса: 20758486

 @article{Peng2014FromNB,
  title={От нанокапель по эффекту узо до межфазных нанолинз.},
  автор = {Шухуа Пэн и Чэнлун Сюй, Тимоти С. Хьюз и Сюэхуа Чжан},
  journal={Лэнгмюр: журнал поверхностей и коллоидов ACS},
  год = {2014},
  объем={30 41},
  страницы={
          12270-7
        }
}

Shuhua Peng, Chenglong Xu, Xuehua Zhang
Опубликовано 13 октября 2014 г.
Химия, материаловедение
подход к функционализации больших площадей поверхности полимерными линзообразными наноструктурами. В этой работе мы применили однореакторный подход для получения полимерных нанолинз с контролируемыми размерами и плотностью. Мы воспользуемся механизмом образования путем прямой адсорбции нанокапель из микроэмульсии, не содержащей поверхностно-активных веществ, на погруженный гидрофобный субстрат. Межфазные нанокапли были…
Посмотреть в PubMed
doi.org
Простое нанокапельное моделирование функциональных поверхностей с заданной смачиваемостью и микроструктурами.
- Shuhua Peng, Xuehua Zhang
- Материаловедение
  Химия, азиатский журнал без разработанных микроструктур.
  Формирование, характеристика и стабильность нанокапель масла на погруженных подложках.
  Поверхностные нанокапли: образование, растворение и применение.
  В этой обзорной статье будут обобщены результаты исследований, проведенных совместно с сотрудниками за последние ~ 5 лет, и объяснены фундаментальные аспекты, играющие ключевую роль в формировании и стабильности поверхностных нанокапель.
  Влияние состава раствора на образование поверхностных нанокапель путем замены растворителя.
  - Ziyang Lu, Shuhua Peng, Xuehua Zhang
  - Материаловедение, физика
    Ленгмюр: журнал поверхностей и коллоидов ACS
  - 2016
  область (A) на фазовой диаграмме, определяемая границей раздела фаз и соотношением концентраций хорошего растворителя и капельной жидкости.
  Спонтанные наноэмульсии 3-(триметоксисилил)пропилметакрилата, стабилизированные ПАВ.
  В этой работе самопроизвольное эмульгирование ТРМ в отсутствие стабилизирующих частиц расширяется до наномасштаба, при этом создается одна из самых высоких объемных долей капель наноэмульсии, полученных по низкоэнергетическому механизму.
  Смачивающее поведение поверхностных нанокапель, регулируемое периодическими наноструктурированными поверхностями.
  - Limin Zhou, Shumin Yang, Lijuan Zhang
  - Материаловедение, физика
    Прикладные материалы и интерфейсы ACS
  - 2021
  Показано, что формирование наноструктурного рисунка может эффективно регулировать форму, радиус контакта и место зарождения нанокапель и углубляет понимание наноразмерного разделения фаз.
  Индуцированное последовательным испарением формирование полимерных поверхностных микрозубцов с помощью эффекта Узо
  Микрозубцы, изготовленные на твердых подложках, имеют множество применений, таких как контейнеры для роста клеток, реакторы для химических реакций и центры зародышеобразования для выращивания фотонных кристаллов. В этом…
  Микроэмульсии: возможности расширения синтеза неорганических наночастиц.
  - S. Wolf, C. Feldmann
  - Химия, материаловедение
    Angewandte Chemie
  - 2016
  кристаллизация наночастиц в «высокотемпературных МЭ», синтез полых наносфер, использование перекиси водорода или жидкого аммиака в качестве полярно-капельной фазы, синтез цветных металлов и нитридов в МЭ.
  Влияние добавок на структуру микроэмульсий без ПАВ.
  В данной работе изучается добавление электролитов в микроэмульсии без поверхностно-активных веществ в области, где присутствуют полидисперсные пре-узо-агрегаты, и установлено, что амфифильные электролиты вызывают постепенный переход к монодисперсным ионным мицеллам с их характерным широким рассеянием «пика».
  Эффект Узо, изученный в наномасштабе посредством прямого наблюдения за зарождением капель и морфологией
  - Мария А. Врацанос, Вангъян Сюэ, Натан Розенманн, Лорен Д. Зарзар, Н. Джаннески
  - Материаловедение
    Центральная наука ACS
  - 2023
