Схема подключения стиральной машины через узо: Схема подключения УЗО в однофазную сеть без заземления

Схема подключения УЗО в однофазную сеть без заземления

В этой статье рассмотрен вопрос подключения УЗО к двухпроводной сети, без заземления. 2 основные схемы установки, 5 основных ошибок при эксплуатации изделия.

ТЕСТ:

5 вопросов по электротехнике:

1. Можно ли установить УЗО в двухпроводной сети?

а) Да

б) Нет

2. Обязательно ли заземление для устройства защиты?

а) Да

б) Нет

3. Устанавливается ли 2 и более изделий в двухфазной сети?

а) Да

б) Нет

4. Возможно ли каскадное подключение реле защиты?

а) Да

б) Нет

5. Соединяются ли провода заземления и «нуля» в розетке?

а) Да

б) Нет

Ответы:

1-А, 2-Б, 3-А, 4-А. 5-Б.

УЗО – аббревиатура обозначающая устройство защитного отключения электричества. Его применение в электросети обеспечивает безопасность использования энергосистемы для пользователя.

Устанавливается защита в однофазную сеть без заземления? Ответ: да! Для безопасной эксплуатации этого

устройства не обязательно заземление. Это определяется по схеме подключения изделия расположенной на его корпусе. Рассмотрим принцип действия и включение устройства в энергосистему.

Включение устройства в сеть нужно производить в соответствии со схемой, в противном случае не гарантируется корректная работа изделия и безопасность его использования.

2 шага подключения в однофазной сети

Устанавливаем изделие и смотрим 2 фото с примером. На корпусе имеются клеммы входа и выхода – «ноль» и «фаза». Внизу размещены клеммы выхода, для фиксации соответствующих проводов пользователя. Размещение элементов подключения стандартно для электроприборов, гнезда контактов входа сверху, разъёмы выхода снизу. Назначение клемм обозначено на корпусе литерами L и N. Клемма N(ноль) одна, от 2 до 6 клемм – это L(фаза). На лицевой панели есть кнопка ТЕСТ и контрольный световой индикатор.

Устройство УЗО

Ниже, на фото показано изделие со снятой крышкой. На крышке схематично изображена схема включения прибора в сеть. Сверху и снизу расположены группы клемм для присоединения проводов. Фиксация проводов в гнёздах разъёмов производится винтами.

УЗО со снятой крышкой

2 важных момента  — как подключить автоматы в щитке и устройство защиты без провода заземления

Изделие можно установить прямо в щитке, если на шине имеется свободное место для его крепления. Подключение производится по схеме на корпусе прибора.

Подключение УЗО в щитке

На фото выше видно 2 интересных момента:

1.      Провод в синей изоляции «ноль» уходит на клеммную колодку, и дальше на контакты потребителей.
2.      Красный провод – «фаза» подключается к группе автоматических выключателей, и к потребителю электроэнергии.

Обратите внимание на 2 важных элемента на схеме.

Заземление проведено через шину и выведено напрямую на токоведущий кабель. Провода «ноль» распределяются через клеммную колодку.

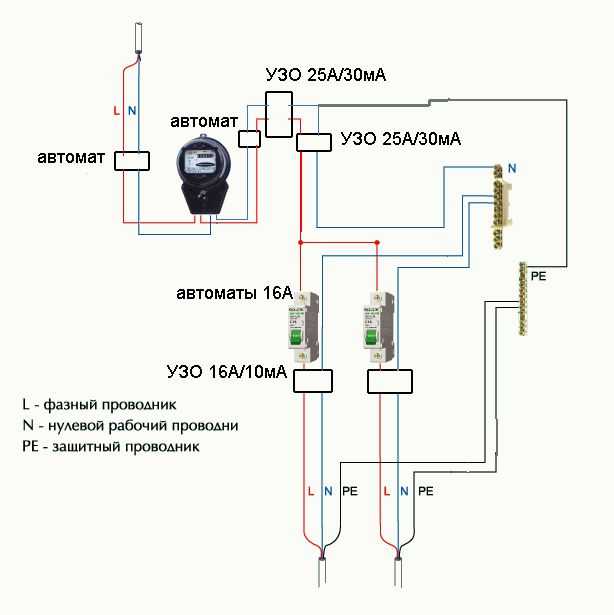

Схема подключения УЗО и автоматов

2 ответа о защите без заземления

Часто возникает вопрос о возможности установки УЗО в двухпроводной сети без заземления? Подключение заземление в этом случае проводится помимо устройства защиты.

Подробнее стоит остановиться на определении схемы установки изделия. Одно или несколько устройств защиты? Но в этом случае нужно ориентироваться именно на возможности и параметры самой электросети. В ряде случае наиболее оптимальным будет схема с одним устройством. Но при большом количестве потребителей или для повышенной пожаробезопасности потребуется ступенчатая схема, либо подключение нескольких защитных устройств.

3 фактора, определяющие, работает изделие без заземления или нет

Правильный выбор схемы включения в сеть – это основной фактор, влияющий на работоспособность изделия. Оголённые концы провода в клеммах надёжно зафиксированы. Важно подключать провода в предназначенные для них разъёмы, обозначенные литерами на корпусе устройства. Важно учитывать следующие факторы:

1. Понимание принципа работы. Это нужно для выбора схемы включения в энергосеть.
2. Выбор устройства по его техническим характеристикам, в соответствии с параметрами энергосети.
3. Включение устройства в двухпроводную сеть без заземления, требует обязательной установки автоматических выключателей.

Работы по установке изделия проводятся при обесточенной сети, после подключения необходимо проверить, верна ли установка. Для этого в устройстве есть функции тестирования и индикации. Кнопка ТЕСТ поможет проверить правильность подключения устройства.

Устанавливая электроприборы, соблюдайте технику безопасности!

2 момента работы в двухпроводной сети без заземления

В двухпроводной сети через устройство проходят всего два провода: «ноль» и «фаза». УЗО отслеживает и сравнивает параметры тока на обеих. При появлении неисправности в электросети параметры тока изменяются. После изменений значения тока, контакты размыкаются, отключая повреждённый участок.

УЗО в двухпроводной сети без заземления

Защита не сработает при пробое и попадании фазы на корпус и  при утечке тока напряжением ниже порогового значения. Срабатывание защиты происходит только после замыкания сети.

Например, в работающей стиральной машине повреждена изоляция одного из токоведущих проводов, и этот участок соприкасается с корпусом. Металл корпуса стиральной машины проводит электроток, поэтому приближение к ней становится потенциально опасным, не говоря уже о её касании. При соприкосновении с её корпусом вам грозит удар током. Именно в этот момент, защита размыкает контакт, отключая повреждённый участок и ограждая пользователя от травм. По этой причине установка защиты в однофазной электросети обязательна, именно это изделие при необходимости оградит вас от получения травм.

2 способа подключения стиральной машины без заземления с помощью У З О

В первом случае используется дифференциальный автомат, использование в этом случае самого автоматического выключателя не обязательно. Дифференциальный автомат совмещает его функции и защиту. Но в тоже время стоимость такого оборудования чуть больше чем УЗО.

Дифференциальный автомат

Вторым вариантом будет установка защиты и автоматического выключателя, в этом случае электрооборудование займёт больше места, будет более громоздким, но стоимость такой схемы гораздо ниже.

Подключение УЗО без заземления для стиральной машины

На примере показано подключение УЗО без заземления для стиральной машины. Легенда на схеме наглядно показывает, как его подключить.

5 ошибок при подключении У З О в однофазную сеть

Чем угрожают ошибки при подключении и эксплуатации устройства защиты? Это невыполнение своих задач, отсутствие реакции на повреждения в сети и периодические ложные отключения её участков.

Ошибками при включении устройства в энергосеть будут:

1. Соединение выходного провода «ноль» с проводом заземления.
2. «Фаза» и «ноль» обязательно подключаются через клеммы изделия, вывод «нуля» помимо УЗО приведёт к периодическим срабатываниям защиты.
3. Нельзя включать в сеть перемычки между группами контактов «ноль» разных потребителей с отдельными защитными устройствами.
4. Подключение проводов к непредназначенным для них клеммам, «фаза» – L, «ноль» – N.
5. После отключения участка электросети необходимо устранить неисправность повлёкшую отключение, а не включать УЗО снова.

Список не полный, тут указаны только основные ошибки, допускаемые при подключении устройства в сеть и его эксплуатации. Более подробно ошибки подключения описаны в видео.

УЗО ошибки при подключении

Не забывайте тестировать устройства при их установке, в дальнейшем, при замурованных в стены проводах, распаечных и распределительных коробках работа будет затруднена.

2 схемы как подключить У.З.О. без заземления в квартире

Ответ на вопрос будет ли работать УЗО без заземления в квартире, достаточно сложен. Ответить на него гораздо сложнее, чем его установить. Это связано с тем, что в квартирах используется как проводка с заземлением, так и без неё. Часто без заземления встречается проводка в домах старой постройки.

Подключение УЗО без заземления

В таких квартирах подключение защиты особых сложностей не вызывает, необходимо лишь выбрать наиболее предпочтительную схему установки. Будет ли одно изделие на всех потребителей или несколько устройств, с распределением защиты. Первая схема проще, требуется установить одно УЗО и подключить его к автоматам выключения. Вторая схема сложнее в исполнении, но более предпочтительна в плане безопасности. Её достоинства:

• проще найти неисправность в отдельном участке сети, чем обследовать всю энергосеть на предмет пробоя или повреждений;
• при аварийном отключении участка, остальная система электропитания продолжает функционировать.

Наиболее распространённой для квартиры остаётся именно схема с одним изделием.

Подключение стиральной машины.

Если заменить стиральную машину водонагревателем, то принципиально схема не изменится. Единственным элементом, изменяемым в этой схеме будет потребитель тока. Это ответ на вопрос – как подключить защиту без заземления к водонагревателю или варочной панели.

Нельзя объединять «ноль» и заземление в одно, в розетках и распаечных коробках, это может привести к отключению сети при получении нагрузки. Подробнее об этом рассказано в видео.

Как делать не надо. Опасные способы заземления.

2 ступени установки  без заземления в загородном доме

Для частного дома оптимальна ступенчатая схема. Она позволит добиться функциональности электросети и её большей безопасности. Это монтаж общего УЗО, с подключением к нему устройств, отвечающих за отдельные группы потребителей, как это представлено на схеме.

Ступенчатая схема подключения УЗО

Задача вводного устройства – это защита системы от возникновения пожара в случае короткого замыкания, оно может сработать как по отдельному потребителю, так и по суммарному значению скачка нагрузок с нескольких.

Как подключить УЗО без заземления к бойлеру? Бойлер – энергоёмкий агрегат, кроме того, опасный в плане неисправностей. По этой причине рекомендуется обязательная установка устройства защиты на участок сети с ним. Схема установки не отличается от стандартной. Включение в электросеть после автомата выключения. В двухпроводной сети к изделию подходят «фаза» и «ноль», провод заземления пропускается помимо устройства.

3 основных параметра защиты — У З О без заземления на даче

Отдельно нужно рассмотреть подключение

защиты в энергосистеме дачного дома. В этом случае нагрузки небольшие, так как число потребителей невелико, поэтому в качестве противопожарного устройства достаточно установить универсальное УЗО на 25-40А, в зависимости от нагрузки. Схема подключения на даче без заземления не отличается от схемы монтажа в квартире или доме. Разница лишь в технических параметрах оборудования. Для дачного домика характерно:

• малое потребление электроэнергии;
• небольшое количество потребителей;
• повышенная пожаробезопасность оборудования.

Сама схема не отличается от вышеприведённых. Выход «фазы» с изделия на автоматы выключения, «ноль» на клеммную коробку с дальнейшим распределением на потребителей. Заземление соединяется с входным кабелем напрямую.

5 часто задаваемых вопросов

Основной вопрос, возникающий при изучении темы – возможна ли работа УЗО в двухфазной сети? Ответ: да, можно эксплуатировать прибор без заземления.  Подробности рассмотрены нами выше. Модернизация электросети в больших объёмах не требуется.

Второй вопрос, для чего нужна защита? Устройство защитного отключения обеспечивает безопасность потребителя, отключая участок электрической сети. Нужно, более того защиту необходимо установить на опасном участке.

Подключается УЗО своими руками или требуется помощь профессионального электрика? Да, своими руками установить электрооборудование можно. Но, если вы не уверены в своих силах в расчёте характеристик или монтаже, стоит пригласить электриков.

Опасны ли ошибки при подключении электрооборудования? Да, в лучшем случае они приведут к ложным отключениям сети, в худшем к неисправности потребителей электроэнергии или к травмам пользователя.

Как выбрать УЗО? Для этого нужно понимать принцип его работы, и параметры вашей электросети. Исходя из этих параметров, подбирается тип изделия и схема его подключения.

Подключение Стиральной Машины к Электросети

Большинство будущих владельцев стиралок, впервые приобретающих машинку-автомат, заранее подготавливают место, подводят необходимые коммуникации и, в большинстве случаев, прокладывают новую проводку с отдельным заземляющим проводом. Такой подход позволяет максимально защитить от внештатных ситуаций, как себя, так и новое оборудование. Но чтобы все выполнить правильно, перед началом работ, обратитесь в сервисцентр, выполняющий ремонт стиральных машин в Киеве.

Наши специалисты подробно расскажут о требованиях к электропроводке и, при необходимости, помогут выполнить монтаж по разумной цене, соблюдая все правила подключения стиральной машины к электросети. Но не всегда имеется возможность пригласить специалистов. О том как выполнить подключение стиральной машины к электросети своими руками и какие ошибки допускают пользователи при монтаже, мы расскажем в этой небольшой статье.

Как правильно подключить стиральную машину к электросети

Если в выбранном для “домашней прачки” помещении устанавливается первая автоматическая стиральная машина, подключение к электросети должно выполняться профессиональным электриком. Но если вы имеете некоторые познание в электричестве можно выполнить подготовительные работы и подключение к электросети стиральной машины своими руками, соблюдая ряд несложных рекомендаций.

1. Схема подключения стиральной машины к электросети должна быть разработана профессионалами, с учетом особенностей строения, состояния существующей электропроводки, а также наличия и характеристик заземляющего контура.
2. В процессе монтажа избегать непосредственного соединения медных и алюминиевых жил проводов.
3. Для организации проводки использовать медные провода с сечением жил, соответствующим мощности подключаемых бытовых приборов. Поскольку большинство стиралок потребляют мощность не более 3.5 кВт, чаще всего применяют провода с жилами не менее 1,5 кв. мм.
4. Внутренний корпус электророзетки для подключения стиралки должен быть изготовлен из качественной керамики, а снаружи – предусмотрена влагозащита.
5. Подключение стиральной машины электросети нельзя осуществлять через удлинитель или через какие-либо переходники.
6. Запрещено объединять на щитке клеммы “зануления” и “земли”.
7. Не используйте для заземления бытовых приборов металлические трубы различных инженерных сетей.

При этом следует учитывать, что в домах старой постройки заземление на этажные электрощитки в большинстве домов не выведены. И чтобы подключение стиралки соответствовало всем правилам, понадобиться проложить отдельную шину заземления, непосредственно от заземляющего контура.

В частных домах обустроить заземление придется самостоятельно, забив как минимум три полутораметровых штыря (уголка) в землю и соединив их между собой сварным соединением. После этого останется вывести проводник заземляющего контура на внутридомовой электрощит и подсоединить к нему заземляющие проводники внутренней электропроводки.

Необходимость устройства защитного отключения

Обычно розетка для стиралки включается через отдельный “пакетник” на вводном щитке, но желательно установить и дополнительную защиту. Так называемые модули УЗО. Защита срабатывает при превышении порога утечки тока, на заземляющий проводник стиралки и помогает избежать поражения электротоком даже в случаях, когда “автомат” по каким то причинам не сработал или шина заземления повреждена.

Подключение стиральной машины к электросети с УЗО используют также как временный вариант при отсутствии в жилище надежного заземления. При этом нужно использовать модели, в которых ток утечки не превышает 30 mA, а величина предельной нагрузки соответствует мощности стиралки.

Существует несколько вариантов подключения этого элемента защиты:

• на весь дом;
• на группу электропотребителей;
• отдельно на конкретный бытовой прибор.

В первом случае УЗО устанавливают на вводном щитке и защита обслуживает весь дом. Среди недостатков такой схемы – пропадание электричества во всем жилище при неисправности в одном из электроприборов.

Второй вариант более подходящий. Обычно в “защищенную” группу подключают наиболее опасные в плане поражения электротоком приборы. И если в одном из них произошел пробой на корпус, отключится только “защищенный луч”, при этом весь дом останется с освещением и можно будет быстро найти сломавшееся устройство и отключить его от электросети.

Третий вариант наиболее распространенный и предусматривает защиту только конкретного бытового прибора. Так часто выполняется схема подключения стиральной машины через УЗО к электросети, что делает стиралку максимально безопасной для пользователей.

Схема подключения к квартирной электросети

Если вы запланировали покупку стиралки автомата, предварительно необходимо подготовить место, где будет устанавливаться этот бытовой прибор. К нему нужно подвести канализацию, трубу водопровода, а также электричество. Обычно трехжильный кабель с медными проводниками прокладывается от вводного щитка к электророзетке, куда будет подключаться шнур стиралки.

В случаях, когда щиток расположен в другом конце жилища или далеко в коридоре, провод к стиралке можно подвести к ближайшей распредкоробке. Но необходимо убедиться, что его сечение достаточно для подключения такого мощного прибора как стиралка-автомат. Также необходимо убедиться, что в коробке не придется соединять медные и алюминиевые проводники между собой. В таких случаях можно использовать специальные клеммники.

В цепи машинки обязательно должен присутствовать автомат защиты и прибор автоматического аварийного отключения, а к электророзетке должен быть подведен проводник, подключенный к заземляющему контуру.

Если ремонт в жилище не планируется, то для прокладки проводки можно использовать пластиковые кабельные короба-каналы, в которые можно уложить провода не только к стиралке, но и другим электроприборам.

Часто встречающиеся ошибки монтажа

К сожалению не всегда подключение стиральной машины своими руками к электросети выполняется согласно вышеописанных рекомендаций, что становится не только причиной выхода со строя “внутренностей” стиралки, но и к тому, что машинка “бьет током”. Наиболее распространенные ошибки это:

• подключение машинки без заземления;
• отказ от использования дополнительной защиты УЗО;
• использование в качестве заземления нулевого проводника электросети;
• подключение машинки в розетку, не рассчитанную на высокую нагрузку;
• игнорирование рекомендации производителя отключать шнур машинки из розетки после окончания стирки. В случае неудобного доступа к розетке, отключают автомат.

Если соблюдать все рекомендации или доверить подключение стиральной машины к электросети профессионалам, стиралка наверняка проработает намного дольше и вы будете избавлены от многих неприятных неожиданностей.

узо за водонагреватель. Способ подключения устройства защитного отключения

Требования электробезопасности, как для бытовой сети, так и для квартир или частных домов, требуют прокладки и монтажа не менее двух вариантов первичной защиты.

Первыми являются автоматические выключатели, защищающие электрическую сеть от скачков напряжения и коротких замыканий.

Второе УЗО (УЗО). Он защищает человека в случае утечки тока или при прикосновении к токоведущим частям. Наиболее актуальна такая защита во влажных помещениях, например, в ванных комнатах.

В отличие от УЗО

Ошибочно думать, что УЗО и автоматический выключатель (автомат) выполняют одну и ту же функцию. Машина является основной защитой электрической сети. В случае перегрузки или короткого замыкания реагирует на превышение допустимого тока и отключает питание, тем самым отключая аварийную линию от основной сети.

Выключатель, в отличие от машины, является хранителем жизни человека, а не сети, реагируя даже на самые слабые токи.

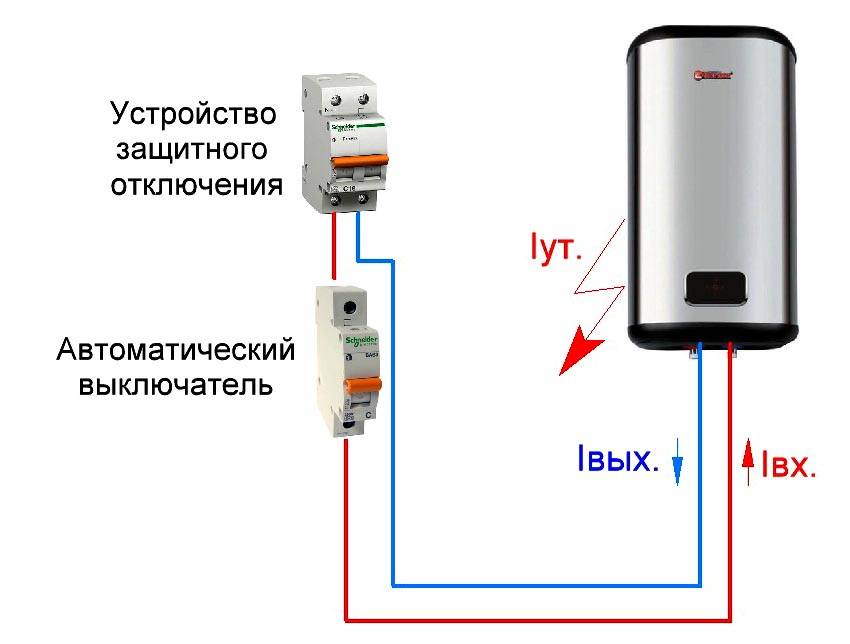

Принцип действия УЗО

Люди постоянно пользуются большим количеством различных электроприборов, иногда достаточно большой мощности. Электропроводка имеет срок службы, и со временем наступает момент, когда старые провода не выдерживают нагрузки. В результате повреждена изоляция проводов и проводка соприкасается с землей. Ток меняет направление движения и часть его уходит в землю. Чтобы несчастный случай со смертельным исходом оказался на пути таких утечек.

При возникновении подобной ситуации в проводке отопителя, касающейся его корпуса, велика вероятность получения потребителем тяжелых травм или смерти. Для защиты от таких воздействий и применяют УЗО. Некоторые производители иногда делают свои устройства уже со встроенным УЗО для водонагревателя. Термекс, например, предлагает УЗО в комплекте со шнуром для подключения устройства.

Рекомендуем

Наиболее эффективные методы проращивания семян

Несмотря на то, что рассадный метод в овощеводстве является очень трудоемким процессом, его использует большинство огородников. Посев семян в открытый грунт — простой и удобный способ, но эффективен он только в определенных климатических зонах. I…

Краска световозвращающая. Область применения

Когда автомобили стали заполнять дороги, их популярность стала набирать светоотражающая краска. Благодаря этой краске, как водителям, так и пешеходам становится намного легче избежать ДТП в тёмное время суток. Назначение краски Светоотражающая краска – лакокрасочный материал,…

Как сделать значок своими руками – варианты изготовления (простые и сложные)

В советское время многие собирали значки, эмблемы, вымпелы. Достать их было непросто. А сегодня, благодаря технологиям, их можно изготовить самостоятельно. Зная, как сделать икону своими руками, можно и сделать оригинальные подарки друзьям, и сделать…

Устройство мгновенно останавливает подачу тока, как только обнаруживает утечку тока на землю. Быстрый отклик прибора за счет того, что он постоянно сравнивает разницу между величинами тока на входе и выходе. В нормальной ситуации он должен быть равен нулю. Если есть утечка тока, показания будут отличаться. Так как каждое УЗО рассчитано на определенное количество срабатывания, как только разница показаний достигнет паспортного значения, прибор отключит проблемный прибор от сети.

Подключение защитных устройств

При подключении УЗО обычно проблем не возникает. Сначала в сеть подключается автоматический выключатель, затем выключатель водонагревателя, а его выходные контакты распределяются на провода на розетке, к которой затем подключается водонагреватель или другой бытовой прибор.

Чтобы не монтировать два устройства, удобно использовать одно, которое уже содержит внутри себя УЗО и автомат. Это комбинированное устройство называется автоматическим выключателем и широко используется в бытовых электрических розетках.

Единственным недостатком дифференциальной машины является ее высокая стоимость. Это объясняет, почему многие продолжают использовать два последовательно поставляемых устройства (автомат и узо).

Однако в случае, когда у потребителя имеется множество различных бытовых приборов, требующих установки защиты, более рационально использование одного девастата, например, водонагревателя, стиральной машины, бойлера и так далее. Такое оборудование не перегружает электрощит, а места для всех необходимых автоматов будет достаточно.

Параметры и характеристики УЗО

Для выбора необходимого УЗО для водонагревателя следует учитывать все характеристики данного устройства:

• Значение номинального тока – отражает величину тока, допускаемого для прохождения через УЗО в процессе его работы и измеряется в амперах. Стандартные значения: 6, 10, 16, 20, 32, 40, 50, 63 А.
• Времятоковая составляющая отражает зависимость скорости (времени) срабатывания УЗО от величины течи.
• Номинальный дифференциальный ток – величина, на которую среагирует УЗО и отключит потребителя. Стандартный диапазон: 10, 30, 100, 300, 500 мА.
• Номинальная способность к отключению – максимальная величина тока при коротком замыкании, при котором устройство способно отключиться и продолжить работу.
• Диапазон температур – обычно от 20 до 45 градусов.

Эти параметры всегда указаны либо на корпусе УЗО, либо в его паспорте. Кроме того, корпус имеет электрическую схему, тип комбинированного УЗО (электромеханический или электронный) и его величина амплитуды частоты обычно составляет 50 Гц. С этими данными обязательно следует ознакомиться перед тем, как подключать УЗО к водонагревателю.

Разновидности узо

Устройства защиты бывают трех типов, различающихся по форме тока утечки, которую они способны останавливать:

• А – синусоидальная и пульсирующая форма
• Ас – переменная синусоидальная утечка
• В – переменная, синусоидальная, выпрямленная и постоянная пульсирующая течь

Выбор защитных устройств

Необходимое для подключения нагревателя УЗО подбирается исходя из всех его показателей. При этом обязательно учитывайте состояние котла. Удобный шнур с УЗО для водонагревателя. Таким образом блок просто подключается к розетке, при этом УЗО уже встроено в кабель.

Рекомендуется использовать УЗО типа «А». Это связано с тем, что хотя в бытовой сети используется синусоидальный ток, часто используемые электроприборы имеют специальные электронные компоненты на полупроводниках. Из-за этого синусоидальный ток преобразуется в импульсный, и менее затратное устройство типа «а» с ним просто не справится и не выведет вовремя устройство из строя.

При подборе УЗО для водонагревателя необходимо внимательно изучить паспорт котла. Производители часто указывают, какие именно устройства рекомендуются для использования с их устройствами. Обычно появляется тип «А».

Неисправно УЗО

Бывают случаи, когда УЗО при подключении через него водонагревателя отключается. Это происходит по причине:

• Неисправного водонагревателя;
• Девастат или узо не соответствуют существующим настройкам сети;
• Короткое замыкание в кабеле питания;
• Поврежден блок питания или нагреватель;
• Произведена ошибка при установке защитного устройства;
• В сети произошли перепады напряжения или утечка тока.

Установка УЗО на обогреватель защитит устройство от перегрева и скачков напряжения, а также обезопасит людей от поражения электрическим током.

БЫТЬ: https://tostpost.com/be/hatn-tul-nasc/14208-suvyaze-dlya-vodanagraval-n-ka-yak-padklyuchyc-prylada-aho-naga-adklyu.html

Германия: https://tostpost.com/de/gem-tlichkeit/14211-ouzo-f-r-durchlauferhitzer-wie-fehlerstromschutzschalter-anschlie-en.html

ИС: https://tostpost.com/es/la-comodidad-del-hogar/14219-el-rcd-para-el-calentador-de-agua-c-mo-conectar-un-interruptor-de-corr.html

КК: https://tostpost.com/kk/domashniy-uyut/14211-a-sh-n-su-zhylyt-ysh-alay-or-anyshty-s-nd-ru-ryl-ysy.html

PL: https://tostpost.com/pl/komfort-domu/14204-ouzo-do-podgrzewacza-jak-pod-czy-wy-cznik-r-nicowo.html

PT: https://tostpost.com/pt/o-aconchego-do-lar/14199-ouzo-para-aquecedor-de-gua-como-conectar-um-dispositivo-de-limite-de-s.html

ТР: https://tostpost. com/tr/domashniy-uyut/14214-uzo-i-in-su-s-t-c-nas-l-bir-ayg-t-ba-lamak-i-in-koruyucu-devre- д-б-рак.html

Великобритания: https://tostpost.com/uk/domashn-y-zatishok/14211-uzo-dlya-vodonagr-vacha-yak-p-dklyuchiti-pristr-y-zahisnogo-v-dklyuche.html

Как выбрать автоматические выключатели и УЗО?

При ремонте или замене электропроводки обязательно возникает вопрос о выборе устройств защиты – автоматических выключателей, УЗО и дифавтоматов.

Автоматические выключатели защищают линию от токов перегрузки и токов короткого замыкания. Например, вы включили в обычную розетку слишком мощный обогреватель или электрическую духовку, ток в линии превышает допустимое для нее значение, провод начинает нагреваться и, во избежание перегрева и оплавления изоляции, автоматический выключатель срабатывает и отключает эту линию через некоторое время.

В случае короткого замыкания в линии автоматический выключатель срабатывает практически мгновенно, отключая защищаемую цепь.

Устройства защитного отключения (УЗО) Применяются для защиты человека от поражения электрическим током при прикосновении к токоведущим частям и для предотвращения опасной утечки тока при повреждении изоляции проводки или бытовых приборов, что может привести к пожару.

Например, в результате повреждения изоляции на корпусе электроплиты может появиться опасный для человека потенциал. Также человек может случайно коснуться оголенного фазного провода, находящегося под напряжением, или ребенок, играя, засунет в розетку что-то металлическое. Также в результате естественного старения или повреждения изоляции проводов, ослабления контактных соединений возникают утечки тока, которые приводят к искрению и могут стать причиной пожара. Для защиты от таких ситуаций также используются УЗО.

Чтобы защита была эффективной, необходимо правильно рассчитать и подобрать устройства защиты. От этого зависит надежность и безопасность эксплуатации электропроводки и подключенных к ней электроприборов.

Считаю, что для правильного расчета и выбора устройств защиты необходимо выполнение трех основных факторов:

– знать назначение, конструкцию устройства защиты и понимать принцип действия всех его составных частей;

– необходимо четко понимать основные параметры и характеристики;

– знать стандарты и методы выбора.

Не зная назначения и конструкции, не понимая принципа действия, приступать к выбору не имеет смысла.

Основной характеристикой автоматического выключателя является номинальный ток, а УЗО — номинальный дифференциальный ток отключения (уставка тока утечки). Помимо основных характеристик, каждое из устройств защиты имеет еще несколько важных параметров, которые необходимо учитывать при их выборе.

Необходимо учитывать возраст и материал проводки (она новая или старая ветхая, медь или алюминий), качество и состояние соединений. Электропроводка может быть в новом доме, а может и в старом, дом может быть расположен близко к трансформаторной подстанции – эти факторы влияют на характеристики устройств защиты, и это следует учитывать при их выборе.

Температура помещения, в котором установлен электрощит, количество установленных рядом приборов, нагрузка на линию, все эти параметры также необходимо учитывать. Как эти факторы влияют на работу выключателя? прочитайте эту статью.

Автоматические выключатели и УЗО обычно подключаются по многоступенчатой ​​(древовидной) схеме.

Например, типовая электросхема частного дома: автомат открывания на входе в дом, общий автомат в электрощите первого этажа, общий автомат в электрощите второго этажа. На каждом этаже сеть разбита на отдельные группы: розетки, освещение, отдельно подключаемые приборы (электроплита, бойлер, стиральная машина, кондиционеры и т.д.)

При возникновении аварии в любой из групп должно срабатывать только устройство защиты этой группы, будь то автоматический выключатель или устройство защитного отключения. Те. должна быть выполнена селективность, она обеспечивается правильным сочетанием параметров вышестоящего и нижестоящего устройств.

Так что несоблюдение селективности по УЗО приведет к тому, что в большинстве случаев сработает более высокое УЗО, либо оба сразу. А это затрудняет поиск и устранение неисправности, приведшей к срабатыванию УЗО.

Различные типы электроприборов в случае неисправности могут создавать различные типы токов утечки. Для наиболее эффективной защиты людей от поражения электрическим током необходимо выбрать УЗО соответствующего типа.

Кроме того, различные типы УЗО по-разному ведут себя в условиях аварийного питания. Так вот при обрыве нулевого провода некоторые типы УЗО оказываются неработоспособными, а это довольно частое явление в наших домах.

Ну а без знания ПУЭ и других нормативных документов перейти к выбору и расчету устройств защиты просто невозможно.

После выбора УЗО очень важно правильно подключить его в электрощите: Схемы подключения УЗО

Мультимедийный видеокурс “Автоматические выключатели и УЗО – Стратегия выбора” предлагает комплексное решение по конструкции, принципу действия , основные параметры, методы выбора автоматических выключателей, УЗО, дифференциальных автоматов, в ней вы найдете ответы на многие вопросы, сможете свободно заняться ремонтом или заменой электропроводки в своей квартире.
