Схема подключения светорегулятора: Как подключить диммер: подробная инструкция

схемы подключения и инструкция по монтажу (100 фото)

• Для придания интерьеру оригинальности или создания более уютной, комфортной обстановки может потребоваться регулировка интенсивности света. В этих целях требуется подключение диммера. А как это сделать правильно, мы расскажем в статье.

Назначение устройства

Диммер представляет собой приспособление, которое в бытовых условиях позволяет регулировать яркость свечения лампочек или температуру нагревательных приборов. Наиболее эффективным считается их применение при регулировке свечения обычных лап накаливания.

Благодаря их действию, подаваемое напряжение может меняться в пределах от 0% до 100%. Это позволяет продлить время службы ламп. А вот с источниками питания трансформаторного или импульсного типа они не применяются, поскольку это приведет к поломке приборов.

Подключение диммера, например legrand, позволяет качественно управлять яркостью. Но при этом многие устройства наделены дополнительными опциями:

• запланированное таймером выключение света;
• возможность автоматически включать/выключать лампы без участия и присутствия человека;
• управление хлопками или голосом;
• регулирование светового потока на расстоянии;
• выбор оптимального режима свечения;
• подключение к «умным» системам.

Разновидности устройств

Состав и качество элементной базы влияет на характеристики диммеров. В зависимости от этого параметра выделяют:

Реостатные – дешевый вариант с низким КПД, высоким уровнем нагрева и потребностью в системе охлаждения. Это неэффективные экземпляры для дома, выпуск которых прекращен.

Электронные с использованием симисторов, транзисторов и тиристоров – недорогой вариант, который, однако, создает помехи работе чувствительных приборов.

Автотрансформаторные – дорогие и качественные аналоги. Но при этом они достаточно массивны.

Важно ориентироваться не столько на тип диммера, сколько на допустимую нагрузку и характеристики ламп, которые к нему можно подключить.

В зависимости от способа установки выделяют:

• модульные, которые ставятся в щитке и могут использоваться с лампами накаливания и галогенками при наличии понижающего трансформатора;
• конструкции на шнуре для регулирования света от осветительных приборов с лампочками накаливания;
• монтирующиеся в монтажную ячейку и допускающие подключение дополнительно сетодиодных и галогенных ламп
• моноблочный – ставится вместо выключателя или в аналогичную коробку.

Моноблоки имеют разные способы управления потоком. Это могут быть поворотные, нажимные, поворотно-нажимные и сенсорные модели. Они присоединяются в разрыв цепи фазного типа, как это показано на фото подключения диммера. Совместимость с типами ламп может быть разной и указывается на корпусе устройств.

Варианты подключения

Прежде чем производить монтаж устройства, нужно определиться с наиболее подходящим вариантом обустройства проводки. Сейчас популярно использование моноблока. Можно использовать диммер как самостоятельный элемент управления или совместно с обычным выключателем:

Стандартная схема подключения диммера предполагает, что он ставится на разрыв фазы. Ноль и заземление проводятся напрямую к осветительному прибору.

Использование в сочетании с выключателем, который ставится у входной двери для стандартного замыкания/размыкания цепи. А вот диммер монтируется в удобном месте, например возле кровати в спальне или у рабочего стола в кабинете. Схематически сначала в разрыв фазы ставится выключатель, а уже после него – светорегулятор.

Двойной контроль обеспечивается установкой двух диммеров в разных местах помещения, если оно чересчур просторное. Соединять устройства следует при помощи перемычек. Также можно применять один светорегулятор, но с несколькими проходными выключателями.

Подключение светодиодных ламп и лент. Диммер присоединяется на фазный провод, но его выход направляется на контроллер, к которому подводится ноль. От контроллера провода идут на светильник.

Особенности монтажа

При наличии заранее подготовленной штробы и подведенной проводки, подключение не отличается сложностью. Оно аналогично монтажу обычного выключателя. Сначала необходимо отключить в квартире электричество. Затем крепится монтажная коробка. Жилы соответствующих проводков подключаются к соответствующим клеммам, а корпус вставляется в ячейку.

Чтобы фиксаторы закрепились, нужно открутить прижимные винтики сбоку. Затем ставится декоративная окантовка, затягивается гайка и ставится колесико.

Требования при эксплуатации

При использовании диммеров следует учитывать несколько важных моментов:

• Выбирать диммер надо в соответствии с типом используемых ламп.
• Наименьшее значение мощности светильника с лампой накаливания – 40 Вт.
• Светорегулятор следует использовать с осторожностью при высоких температурах в помещении – более 25 градусов;
• Используемые люминесцентные лампы должны иметь возможность эксплуатации в режиме диммирования.
• Мощность светорегулирующего устройства должна быть больше суммарной мощности всех подключаемых точек.
• Не допускается одновременная работа через диммер приборов емкостного и индуктивного типа.

Подключение диммеров своими руками не составит особых сложностей при правильном выборе подходящего устройства. А в процессе эксплуатации обеспечивается удобство и комфорт пре регулировании яркости свечения и управлении освещением в доме.

Фото процесса подключения диммера

Также рекомендуем посетить:

• Детектор скрытой проводки
• Пайка проводов
• Кабель в землю
• Заземление в частном доме
• Открытая электропроводка
• Однофазный двигатель
• Крепление кабеля
• Распределительная коробка
• Маркировка проводов
• Распределительный щит
• Установка выключателя
• Фотореле для освещения
• Показания электросчетчика
• Дифференциальный автомат
• Провод СИП
• Электропроводка в деревянном доме
• Точечные светильники
• Подключение люминесцентных ламп
• Магнитный пускатель
• Освещение участка
• Подключение светильника
• Соединение проводов
• Скрытая электропроводка
• Электрозвонок
• Сечение провода
• Ремонт утюга своими руками
• ВВГ кабель
• Монтаж электропроводки
• Замена электропроводки
• Датчик движения для включения света
• Схема электропроводки в доме
• Стабилизаторы напряжения для дома
• Смеситель на кухню
• Свет в аквариуме
• Штробление стен

возможные схемы + инструктаж по подключению своими руками

Любое модифицированное устройство, делающее управление электроприборами более комфортным, быстро становится популярным. Особенно это касается бытовой сферы. Появившиеся регуляторы еще не настолько востребованы, как обычные выключатели, но уже уверенно заняли свою нишу.

Рассмотрим, как подключить диммер самостоятельно, при этом соблюсти нормы и не наделать ошибок.

Содержание статьи:

• Виды диммеров и особенности конструкций
• Разбор схем подключения
• Пошаговая инструкция по замене
  • Шаг 1 — отключение осветительного контура
  • Шаг 2 — демонтаж обычного выключателя
  • Шаг 3 — установка регулирующего прибора
• Советы по выбору и использованию
• Выводы и полезное видео по теме

Виды диммеров и особенности конструкций

Диммер или, другим словами, светорегулятор позволяет с одной точки устанавливать различные режимы освещения. В отличие от , который может осуществлять до 3 позиций интенсивности, это приспособление плавно меняет яркость одного или нескольких источников света от самой слабой до максимальной.

Чтобы правильно его установить, необходимо разобраться в конструкции. Но здесь возникает сложность, касающаяся различных видов. В продаже имеются устройства с разным способом управления.

Наиболее известным является поворотный механизм, но кроме него можно наткнуться и на кнопочный, электронный, дистанционный и даже акустический.

Главным действующим элементом поворотной модели является ручка, которую нужно поворачивать по/против часовой стрелки, чтобы уменьшить или увеличить мощность освещения

Подобно выключателю, регулятор света простейшей конструкции подключается к двухжильному проводу в разрыв силовой цепи.

Формой корпуса он напоминает стандартную электроустановку – розетку или выключатель – поэтому может монтироваться как в подрозетник, так и просто в свободную стенную нишу. Фиксация происходит за счет упругой металлической лапки-распорки или двух лапок, а контакты также стандартны.

Первый контакт предназначен для входящей фазы, идущей от распредкоробки, второй – для выходящей жилы нагрузки, которая направляется к источнику освещения. В качестве осветительных приборов может выступать настольная лампа, торшер, люстра, бра или группа точечных светильников.

Производители снабжают приборы подробными схемами подключения, которым необходимо следовать. Они отпечатаны на бумажном носителе и прямо на пластиковом корпусе

Кнопочный регулятор напоминает обычный выключатель: коротким нажатием на клавиши можно включить/выключить лампу. Однако если клавишу удерживать 1-2 секунды, то интенсивность освещения плавно изменится.

Современные электронные модели могут управлять одновременно нескольким светильниками (от 2 до 5), установленными в разных помещениях. Дистанционные устройства укомплектованы пультом д/у. Но нужно помнить – чем шире функциональность диммера, тем выше его стоимость.

Если говорить об отличиях в установке, то монтаж и подключение электронных устройств практически такое же, за исключением нюансов, характерных для отдельных производителей.

Разбор схем подключения

Выбор схемы зависит от многих факторов, в том числе от , способа подключения – отдельного или с выключателями, количества светорегуляторов или приборов освещения.

Также следует учесть очень важный момент: для ламп накаливания, светодиодных ламп и лент, низковольтных галогенных источников света используются разные приборы.

Тестирование диммера с д/у, подключенного к светодиодной полоске. Ленты на светодиодах успешно используются для подсветки подвесных двух-, трехъярусных конструкций из гипсокартона

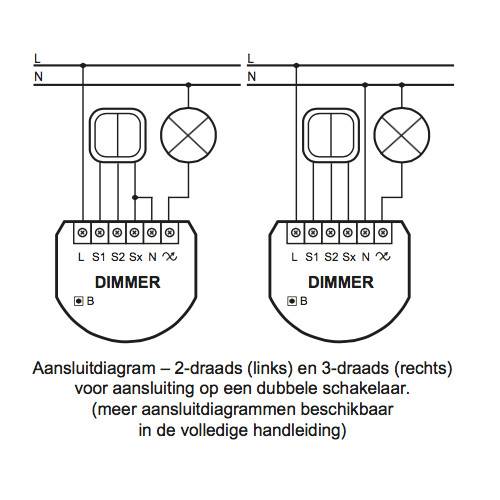

Самую элементарную схему подключения диммера можно легко спутать со схемой монтажа выключателя, так как она действительно один в один повторяет ее.

Проводку обычно выполняют двух- или трехжильным проводом, в зависимости от системы заземления. В новых домах рекомендуется применять провод с тремя жилами — ВВГнг с сечением 1,5 мм².

От автомата в электрощитке протягивают три жилы: землю – на металлический корпус люстры или светильника, ноль – к лампам, а фазу – к диммеру, на входную клемму

Но зачастую люстра имеет множество рожков, а диммер служит для управления группой отдельно расположенных светильников.

В этом случае целесообразно вместо одного устройства установить два, чтобы можно было контролировать уровень освещения двух отдельных групп.

Принципиальное отличие – в количестве проводов нагрузки. К регулятору подается одна общая фаза, а на выходе – два фазных провода, направленных к разным группам светильников. Соответственно, и ноль тоже делится на два

Как происходит подключение, если вместо настройки управления для обычных или энергосберегающих ламп необходимо наладить ?

Обычно в комплекте с лентами или светильниками вместе с диммером находится переходник с 220 В на 12 В. Это может быть блок питания, который вставляют в розетку.

Оба провода от преобразователя протягивают к диммеру, присоединяют согласно схеме к нужным разъемам, а с выходных клемм подают к одному прибору освещения или нескольким, подключенным параллельно светильникам

В паре с регулятором света часто используют один или несколько – электросеть с таким комплектом становится более совершенной, с точки зрения удобства эксплуатации.

Место выключателя определяется по-разному: он может стоять между щитком и диммером или между диммером и светильником.

Схематика проходных устройств отличается от стандартного прибора, и это нужно учитывать при подключении. Основное внимание уделяется присоединению фазных жил в обоих приборах

Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту.

Простейшая схема, которая может служить эталоном подключения стандартного регулятора. Фазная жила подается на вход, а с выхода, соседней клеммы, отходит к светильнику

Перечисленные примеры – только малая часть всевозможных схем для монтажа устройства. Чтобы осуществить безошибочное подключение, необходимо в качестве главного руководства использовать инструкцию производителя.

Пошаговая инструкция по замене

Чтобы приобрести , первоначально выясняют, какой тип ламп он будет обслуживать. Затем, исходя из выделенного бюджета, покупают или недорогую китайскую модель, или конструкцию проверенного производителя – Makel, Schneider, Legrand.

Если нужно установить новый, только что купленный прибор, производят такие же действия, как и при монтаже выключателя:

• меняют проводку или убеждаются в пригодности старых кабелей;
• если нет отдельного автомата в электрощитке, устанавливают его;
• подготавливают место для монтажа;
• выполняют установку.

Но чаще необходимо произвести замену, то есть демонтировать корпус выключателя и на его место установить диммер. Рассмотрим именно этот вариант.

Шаг 1 — отключение осветительного контура

Любые манипуляции с электротехническими устройствами в квартире нужно начинать с принудительного отключения электроэнергии на щитке, который находится или на общей площадке, или внутри квартиры, в коридоре (прихожей).

Это предусмотрено нормами безопасности и обеспечивает сохранение в исправном состоянии всех подключенных приборов и кабелей. Но главная цель – защита собственного здоровья.

Чтобы самостоятельно отключить нагрузку, достаточно переключить рычаг автомата. Если требуется замена автовыключателя или другие электромонтажные работы на щитке, следует вызвать электрика, обслуживающего дом

Для дополнительной страховки всегда должны быть под рукой или тестер, или индикаторная отвертка для определения напряжения.

Проверка силовой линии – это первое действие, которое следует выполнять в начале монтажа или снятия электроустановки, при подключении проводов. Рекомендуется пользоваться инструментом с изолированными ручками и перчатками, покрытыми тонким слоем диэлектрического полимера.

Шаг 2 — демонтаж обычного выключателя

Для снятия старого устройства нужно приготовить отвертку. Процесс демонтажа занимает всего несколько минут и заключается в последовательном удалении сначала декоративной внешней части, а затем внутреннего механизма, подключенного к проводам.

Галерея изображений

Фото из

Главное на этом этапе – найти правильный способ снять хрупкие детали, не повредив их. Если не получается подцепить клавишу пальцами, применяют узкий предмет типа шлицевой отвертки

Удалить первый элемент сложно, а второй гораздо проще, так как освобождается окружающее рабочее пространство и можно легко захватить деталь пальцами и снять ее с посадочного места

Рамка, обрамляющая механизм выключателя, обычно устанавливается простым защелкиванием, поэтому для удаления ее необходимо произвести обратное действие

Корпус с механизмом удерживается винтами, которые откручиваются простой отверткой. Их может быть два – в центре, или четыре – по сторонам

Этап 1 – определение способа демонтажа

Этап 2 – снятие инструментов управления – клавиш

Этап 3 – демонтаж декоративной рамки

Этап 4 – откручивание механической части

Последний ответственный момент – отключение проводов. Жилы аккуратно достают из клемм, слегка ослабив держащие винтики или зажимы.

Необходимо сохранить в целостности зачищенные концы, чтобы не отрезать провода заново и не уменьшать их и без того ограниченную длину.

Шаг 3 — установка регулирующего прибора

Если провода находятся в исправном состоянии, то для подготовки ничего делать не нужно. Начать следует с изучения инструкции, в которой перечислены требования к установке, основные теххарактеристики устройства, а главное – есть схема подключения жил.

Диммер разбирают, знакомятся с конструкцией и по частям монтируют на место выключателя.

Галерея изображений

Фото из

Чтобы открутить контргайку, которую можно обнаружить прямо по центру, под ручкой, применяют тонкогубцы или кусачки с узким захватом

Удаление гайки позволяет поочередно снять декоративные детали – внешнюю пластиковую панель и рамку. Гайку сохраняют, чтобы не затерялась

Внутренняя часть, которая вставляется в монтажную коробку, состоит из двух важных элементов – корпуса и рабочего механизма. Их разделяют

Интересующими элементами механизма являются клеммы, которые находятся с обратной стороны. С лицевой стороны расположено рабочее устройство управления

С обратной стороны можно найти схему подключения, которая указывает, какая клемма является входной, а какая – выходящей

Лишенные изоляции концы жил вставляют в нужные клеммы и затягивают их. Затем механизм возвращают в корпус, который помещают в монтажную коробку

Крепление корпуса осуществляют двумя маленькими саморезами, которые вставляют с боков в предназначенные для них монтажные отверстия

Финишный этап включает в себя поочередное надевание и защелкивание пластиковой рамки и панели, и в последнюю очередь – поворотной ручки

Этап 1 – откручивание скрепляющего элемента – контргайки

Этап 2 – разборка диммера на отдельные части

Этап 3 – разборка внутренней части диммера

Этап 4 – изучение элементов для подключения

Этап 5 – сверка со схемой подключения

Этап 6 – подключение жил к контактам

Этап 7 – фиксация корпуса на стене

Этап 8 – окончательная сборка диммера

После установки следует произвести диагностику. Для этого подключают питание, включают диммер и стараются изменить интенсивность освещения, вращая ручку.

Если все работы выполнены правильно, яркость освещения плавно нарастает и так же плавно уменьшается.

Советы по выбору и использованию

Часто диммер приобретают, чтобы значительно уменьшить плату за электроэнергию. Следует понимать, что большой экономии не получиться, но на 15-17% сократить расходы все же удастся.

При выборе модели уделите внимание дизайну. Производители предлагают различные коллекции, отличающиеся не только техническими характеристиками, но и внешним оформлением – цветом, формой, размерами декоративной панели

Помните, что механизмы регуляторов чутко реагируют на любое превышение температурного режима в квартире, обычно он ограничен значением от +27 до -28 °C.

Для нормального функционирования прибора необходима минимальная нагрузка в 40 Вт, иначе рабочий механизм быстро выйдет из строя.

Если стараться подключить диммер к приборам освещения, не перечисленным в руководстве, он работать не будет. Мощность устройства обязательно должна соответствовать суммарной мощности ламп.

Выводы и полезное видео по теме

Разобраться с простыми конструкциями и ближе познакомиться со сложными светорегуляторами помогут информативные и полезные видеоролики, снятые профессиональными электромонтажниками и домашними мастерами.

Знакомство с покупкой, сделанной по интернету. Диагностика устройства:

Подключение универсального встроенного диммера к выключателю:

В какой последовательности производится монтаж:

Все этапы по установке диммера, от покупки до диагностики, можно произвести самостоятельно. Главные моменты, которым следует уделить особое внимание, – это выбор правильной схемы подключения и соответствие устройства осветительным приборам по характеристикам.

У вас есть практические навыки монтажа диммера и вы можете поделиться советом с посетителями нашего сайта? А может появились вопросы по теме статьи? Пожалуйста, делитесь опытом, задавайте вопросы в блоке под статьей.

Подключение 3-ходового диммера — руководство со схемой

Выяснение проводки 3-ходового диммера — один из первых шагов любого проекта «сделай сам». Установка диммера с любым осветительным прибором имеет множество преимуществ. Установив трехпозиционный диммер, вы сэкономите на счетах за электроэнергию и получите нужное количество яркости, которое вам нужно в данный момент времени.

• Автор статьи: Адриан Дэнс
• Технический и реальный эксперт по всем вопросам, связанным с IoT и умной домашней автоматизацией.
• Обновлено: 11 мая 2022 г.

Содержание

Выяснение проводки 3-ходового диммера — один из первых шагов любого проекта «сделай сам». Установка диммера с любым осветительным прибором имеет множество преимуществ. Установив трехпозиционный диммер, вы сэкономите на счетах за электроэнергию и получите нужное количество яркости, которое вам нужно в данный момент времени. Улучшение атмосферы в комнате и долговечность ваших лампочек — это лишь некоторые из дополнительных плюсов.

Прежде чем приступить к работе, не забудьте попробовать выполнить проект «Сделай сам», только если у вас есть некоторый опыт работы с электричеством. Если вы еще не делали этого раньше, подумайте о том, чтобы вызвать специалиста, который позаботится о вашей проводке. Но если вы уверены, что справитесь, вот как начать.

 Некоторые меры предосторожности при подключении трехпозиционного диммера

Когда вы будете готовы установить трехпозиционный диммер, начните с этих мер предосторожности:

1. Мы настоятельно рекомендуем приобрести мультиметр и научиться им пользоваться. это, прежде чем идти дальше; они не дороги и необходимы для безопасного проведения электромонтажных работ. Пожалуйста, прочтите общие инструкции по его использованию, а затем внимательно прочитайте раздел измерения напряжения переменного тока (напряжения переменного тока). Убедитесь, что вы понимаете, как выбрать правильный диапазон напряжения; Напряжение переменного тока — это то, что вы будете тестировать.
2. Убедитесь, что у вас есть правильный переключатель, который вы будете устанавливать на диммер для управления связанной с ним лампой или лампами. Проверка лампочки или электроприбора — это просто быстрый способ проверить правильность выбора переключателя и наличие питания в этой цепи. Крайне важно понимать, что не горящая лампочка или неработающий прибор НЕ ГАРАНТИРУЮТ ОТСУТСТВИЯ ЭЛЕКТРОЭНЕРГИИ НА ВЫКЛЮЧАТЕЛЕ УСТРОЙСТВА ИЛИ НАСТЕННОЙ РОЗЕТКЕ просто потому, что эта лампочка или прибор могут быть неисправны.
3. Включите выключатель света, который вы собираетесь заменить смарт-устройством; свет должен загореться как обычно; если да, то очевидно, что на лампочку/и подается питание. Если лампочка (лампы) интеллектуального типа с дистанционным управлением, вам может потребоваться активировать ее, чтобы лампочка загорелась. Если свет не горит или в розетке нет лампочки, вставьте заведомо исправную лампочку или перейдите к пункту 4.
4. Снимите внешнее покрытие с выключателя, если оно есть; современные выключатели могут иметь защелкивающиеся крышки, которые обычно легко снимаются, поддев их плоской отверткой. НЕ ПРИКАСАЙТЕСЬ к оголенным медным проводам или другим металлическим частям переключателя. Выкрутите необходимые винты из пластины переключателя и осторожно поднимите пластину переключателя из корпуса, обнажая проводку, идущую к самому переключателю.
5. Вы ДОЛЖНЫ определить истинное назначение каждого провода, подсоединенного к выключателю, с помощью мультиметра. Опять же, НЕ ПРИКАСАЙТЕСЬ к оголенным медным проводам или другим металлическим частям переключателя на этом этапе; относитесь ко всем проводам как к находящимся под напряжением, пока не будет доказано обратное. Черные провода обычно ГОРЯЧИЕ (под напряжением), красные также обычно ГОРЯЧИЕ (под напряжением), белые обычно НЕЙТРАЛЬНЫЕ (общие), а зеленый или оголенный медный провод обычно ЗАЗЕМЛЯЮТ (земля). Обычно мы говорим это, потому что нередко неправильно используются цвета проводов, что является плохой практикой и опасно!! Вы часто будете видеть кусок цветной ленты или трубки вокруг проводов, представляющих цвет провода, и на другом конце должна быть соответствующая лента или трубка; обратите внимание на использование слова должен!
6. Хорошо, теперь проведите тест; с помощью мультиметра, настроенного на измерение напряжения переменного тока (напряжение переменного тока). Поместите черный наконечник щупа мультиметра на клемму нейтрального провода переключателя, а красный щуп — на клемму заземляющего провода; должно отображаться 0v (напряжение). Оставьте черный щуп на нейтрали и переместите красный щуп на «другой» провод, идущий к выключателю; вы получите показания примерно 120 В, когда в эту цепь подается электричество.
7. Теперь подойдите к главному электрическому щиту здания, найдите выключатель цепи освещения, с которой вы работаете, и выключите его. Безопасность прежде всего!! – поместите на панель записку, указывающую, что выключатель должен оставаться выключенным, так как кто-то работает с цепью. Кроме того, наклеивание ленты на выключатель предупредит, что кто-то может работать с этой цепью.
8. Вернитесь на свою рабочую площадку, чтобы проверить, выключен ли свет/свет; если они выключены, вы можете быть уверены, но еще не уверены, что в этой цепи нет питания, выполните тот же тест мультиметра, который выполнялся ранее, чтобы убедиться, что на всех проводах нет напряжения. Если индикаторы все еще горят, значит, был отключен не тот выключатель; повторите шаг 7.
9. Если ваш тест показывает 0 В на всех клеммах, можно безопасно заменить существующий переключатель вашим смарт-устройством. Если вы не можете идентифицировать горячий, нейтральный и заземляющий провода или не уверены в каких-либо показаниях мультиметра, мы советуем вам обратиться к электрику, который придет и выполнит задание за вас.

Приняв эти меры предосторожности, вы готовы начать работу по установке трехпозиционного диммера.

Купить Kasa Smart 3-позиционный диммер KIT

$ 49,99 Купить сейчас на Amazon

• 3-позиционный интеллектуальный диммерный переключатель обеспечивает интеллектуальное управление освещением из двух мест, что идеально подходит для жилых комнат, холлов и лестниц.

Как узнать, есть ли у меня 2-позиционный или 3-позиционный переключатель?

Если ваш светильник подключен к одному выключателю для включения и выключения, это двухпозиционный переключатель. Вы также можете назвать его однополюсным выключателем. Однако если у вас есть два переключателя, управляющих одним или несколькими светильниками, это 3-позиционный переключатель.

Если вы хотите установить диммер, обязательно приобретите устройство, предназначенное для подключения 3-позиционного диммера для правильной установки.

Помните, что при установке диммера можно установить только одно устройство для управления яркостью. Вы не можете иметь два диммера для одного набора светильников. Хотя ваш диммер также может иметь кнопку включения и выключения, другой переключатель должен быть стандартным.

Перед покупкой соответствующего диммера вы также должны проверить общую мощность, на которую рассчитан переключатель. Для этого составьте список осветительных приборов, которыми будет управлять выключатель, а затем сложите максимальную мощность для каждого из них.

Например, если общая мощность составляет 600 или 800 Вт, вы должны приобрести диммер, совместимый с этим номером. Получение более высокой мощности контроллера всегда предпочтительнее. Все, что меньше этого, может привести к перегреву или возгоранию. Кроме того, приобретите диммер, который соответствует типу ваших ламп, например, лампам накаливания, галогенным, компактным люминесцентным лампам или светодиодам.

Читайте также
Какие существуют типы диммеров?

Вам нужна специальная проводка для диммера?

В большинстве диммерных выключателей используется провод 12/2 с тремя кабелями, которые подключаются к светильнику. У них также есть провод 12/3 с четырьмя кабелями, которые проходят между диммером и выключателем. Новые бренды поставляются с зеленым проводом заземления или зеленым винтом. К этому зеленому винту вы будете подключать заземляющий провод от корпуса переключателя. Скорее всего, стена имеет оголенные медные провода в качестве земли; Вы должны подключить провод заземления к 3-ходовому диммеру. Вот краткий обзор типичных цветов проводов и способов их использования.

• Белые провода — это нейтральные провода.
• Заземляющие провода могут быть зеленого, коричневого или медного цвета.
• Черные провода — горячие провода.
• Красные провода — горячие провода.
• Тросик на самом деле может быть любого цвета.

Имейте в виду, что проводка трехпозиционного диммера, идущая от светильника к диммеру, скорее всего, будет состоять из трех кабелей. Это медный заземляющий провод, провод заземления и нейтральный провод. То же самое касается проводов, соединяющих источник питания с выключателем.

Тем не менее, диммерные и обычные кабели переключателей обычно имеют нейтральный, заземляющий и два дорожных провода. Ознакомьтесь с приведенной ниже схемой подключения трехпозиционного переключателя с диммером, чтобы понять, как он работает.

Как подсоединить проводку для 3-позиционного диммера
