Трехфазное УЗО: назначение и схема подключения

Распределение электроэнергии потребителям может производиться через однофазные или трехфазные сети. Каждая из них отличается своими особенностями и требует специальных схем подключения. Это касается и защитных устройств, которые устанавливаются в любой сети. В первую очередь, это автоматические выключатели, защищающие от коротких замыканий и скачков напряжения, а также другие устройства, в том числе и трехфазное УЗО, устанавливаемое в трехфазных сетях и обеспечивающее защиту людей от токов утечки.

Содержание

Назначение трехфазного УЗО

Трехфазные устройства защитного отключения, в соответствии со своим названием, применяются в аналогичных электрических сетях. Они обеспечивают защиту электроники и электротехники от возможных внутрисетевых замыканий, предотвращают пожары, которые могут возникнуть при утечке тока.

Принцип работы одинаковый для всей устройств этого типа. Он заключается в определении и реакции УЗО на разницу токовых величин, проходящих через него. Стандартная схема подключения УЗО в трехфазной сети может осуществляться в разных вариантах – с нейтралью и без нее. В первом случае задействуются все четыре провода, а во втором – только три.

Специалисты рекомендуют использовать трехфазные УЗО в электрических сетях с электродвигателем, подключенным по схеме «треугольник». В этом случае обмотка уже не замкнется на корпус. Если же электродвигатель подключается по варианту «звезда», задействуется все четыре полюса, при этом нейтральный провод соединяется с самым центром данной схемы.

Кроме того, схема подключения трехфазного УЗО при определенных условиях может применяться для однофазных сетей. Это особенно актуально при подключении сварочных агрегатов, представляющих собой источники повышенной опасности. В этих случаях возможные токовые утечки имеют большое значение и могут привести к серьезным негативным последствиям.

Параметры защитных устройств существенно отличаются в зависимости от области применения и условий эксплуатации. Они работают с различным номинальным током и напряжением, рассчитаны на разные токи утечки. Например, если срабатывание происходит при токе в 300 мА, такие УЗО используются в электрических сетях со сложной каскадной конструкцией. В жилых помещениях трехфазные УЗО применяются реже, а током срабатывания будет значение в 30 мА.

Как правильно подключить трехфазное УЗО

Трехфазные устройства защитного отключения очень редко используются в квартирах. Они предназначены для частных домов, гаражей и других объектов, где используются трехфазные электрические сети. Установка защитной аппаратуры производится в распределительный щиток. На DIN-рейке УЗО с четырьмя полюсами занимает 4 стандартных модуля. Основной функцией является защита кабелей и проводов от воспламенений и замыканий. Трехфазные устройства рассчитаны на токи срабатывания с очень высоким порогом.

Подключение таких УЗО имеет свои особенности. Перед установкой следует разобраться с цветовыми обозначениями проводов. В соответствии со стандартной маркировкой, нулевой рабочий провод N обозначается голубым цветом, нулевой рабочий и защитный провод PEN – тоже голубым цветом с желто-зелеными полосами на концах. Для нулевого защитного провода РЕ применяется желто-зеленый цвет. Фазные провода А, В и С обозначаются соответственно желтым, зеленым и красным цветами. После того, как определено назначение каждого проводника, можно приступать к решению задачи, как подключить трехфазное УЗО.

Непосредственное подключение выполняется по установленной схеме, в которой могут быть задействованы 3 или 4 полюса. Очень редко используется схема с двумя полюсами. В дальнейшем, исходя из конкретного варианта подключения, в защищенную сеть может устанавливаться не только трехфазное, но и однофазное оборудование.

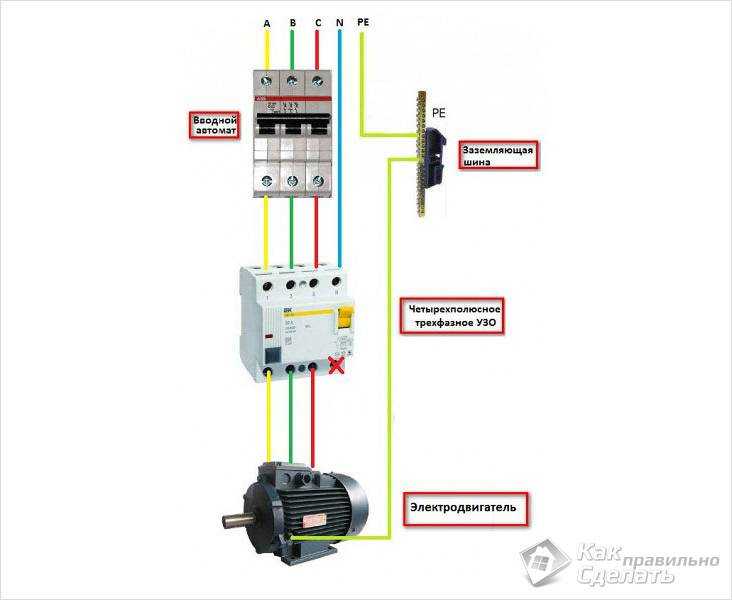

Чаще всего УЗО трехполюсное используется при эксплуатации электродвигателей. Данный вариант позволяет полностью контролировать возможные утечки тока на корпус. В схеме «треугольник» задействованы только фазные проводники, а нулевой провод не используется. В целом трехфазное УЗО работает точно так же, как и однофазные защитные устройства.

УЗО четырехполюсное

Вариант подключения трехфазного УЗО с тремя полюсами применяется на объектах, где используется напряжение 380В. От трехфазной схемы данный вид подключения отличается количеством задействованных проводов на входе и выходе устройства. Предварительно также следует разобраться в цветовой маркировке и назначении каждого проводника. Отдельно выделяется нулевой или нейтральный провод, подключаемый к отдельной клемме.

Выходящие провода соединяются с распределительной системой. Далее каждая отдельная фаза и нулевой провод могут обеспечить работы одной группы однофазных потребителей. При этом на всех таких линиях устанавливается собственное дополнительное УЗО. Подключение устройств с четырьмя полюсами возможно лишь при наличии системы TN-S с нулевым защитным и рабочим проводником. Во всех других случаях подключение четырехполюсного УЗО категорически запрещается.

Что такое фаза, ноль, земля в электрике и зачем они нужны

УЗО — устройство защитного отключения: назначение, принцип действия, маркировка, выбор УЗО, схемы

Цветовая маркировка проводов в электрике — советы, примеры, схемы

Срабатывает УЗО при подключении нуля без нагрузки

Соединение типа звезда и треугольник для электродвигателей при помощи колодки для электродвигателей

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Схема подключения УЗО в двухфазной и трехфазной сети

Защитное приспособление играет большую роль при эксплуатации электросети. Его главная функция – ограждение линии от утечки тока. При обнаружении аварийной ситуации это устройство обесточивает пораженную электросеть. Такая аварийная ситуация может возникнуть в результате механического повреждения электропроводки, а также если электролиния устарела, рассохлась или лопнула. Чтобы этого не произошло, необходима безошибочная схема подключения УЗО — залог срабатывания защиты.

Подключение УЗО и автоматов

Принцип работы такого прибора основан на сравнении входящего и выходящего токов. Фаза и ноль должны иметь одинаковую величину тока на вводе и на выходе. Если возникло несходство показателей, защитный прибор должен сразу сработать.

Правильная схема подключения УЗО

Так как защитное приспособление предохраняет только от утечки тока, совместно с УЗО необходимо ставить автомат. При этом он должен устанавливаться перед УЗО, с целью ограждения прибора от воздействия высокого напряжения. Автомат должен быть меньшим по номинальному току, чем УЗО.

Изоляция проводов имеет огромное значение. Читайте тут о том, какая изоляция лучше.

Перед тем как начинать производство по установке УЗО следует обесточить электролинию. Электромонтаж необходимо проводить по раннее приготовленной схеме. Прибор устанавливается рядом с автоматом в распределительном щитке. УЗО подсоединяется с другими компонентами посредством медных проводников с сечением не менее 2,5мм. После завершения электромонтажа необходимо еще раз проверить правильность соединений и подать напряжения в электрическую сеть.

Для правильной работы УЗО требуется наличие заземляющего проводника. Кроме этого следует помнить о селективности.

Даже если УЗО и автоматы подключены правильно, но если пороговое срабатывание – 40%-60% превышает номинальное, УЗО будет постоянно срабатывать.

Также стоит обратить внимание на типы и уровни защитных устройств. Если в квартиру установить защитное приспособление, предназначенное для производственных объектов, такой электромонтаж будет бессмысленный и этот тип УЗО просто не заметит утечку.

Желательно перед прибором в электролинии поставить рубильник на случай поломки. В результате этого его можно легко поменять на новый прибор.

Порядок подключения УЗО

Для монтажа защитного приспособления надлежит обзавестись дин-рейкой, распределительным щитком, а также автоматическим выключателем.

Подключение УЗО и электросчетчика

При производстве монтажа необходимо соблюдать меры безопасности при этом использовать исправные инструменты. Также нужно проверить УЗО при помощи кнопки Тест на работоспособность.

На первом этапе необходимо проложить провода, которые будут находиться за монтажной рейкой.

Распределение электролинии имеет свое начало с вводного автомата. В этом случае рекомендуется устанавливать двухполюсный автомат на 40А. После этого фазные и нулевые провода заводятся в электрический счетчик на 50-60А. Далее если на схеме нет противопожарного УЗО, фазный проводник разводится на автоматические выключатели, УЗО, а также отводится к автоматам, отвечающим за группу розеток и так далее.

Нулевой провод после противопожарного защитного устройства присоединяется к общей нулевой шине, а затем заводится на УЗО и так далее.

Лучшие производители розеток и выключателей для вашего дома. ТОП самых покупаемых, по мнению покупателей

Все провода заводятся сверху. Такое действие не снизит кпд прибора, а также если придется производить ремонтные работы другому электрику, то не надо будет тратить много времени на разбирательства что и где находится.

Наиболее популярные варианты:

• подсоединения двухполюсного к электрической линии, имеющей одну фазу;
• присоединение четырехполюсного к цепи, имеющей три фазы с применением нейтрального проводника;
• подсоединение четырехполюсного к электролинии, обладающей тремя фазами без применения нейтрального проводника;
• подсоединение четырехполюсного УЗО в электроцепи, однофазного тока.

Подключение УЗО в двухфазной сети

Этот способ является самым распространенным, так как не имеет сложных подключений. Сначала следует разобраться, где на УЗО находится фаза и ноль. Как правила на корпусе защитного приспособления обозначается фаза – 1 и 2 и ноль – N. Цифра 1 обозначает приходящую фазу, 2 – исходящую фазу. Схема такого подключения имеет следующую последовательность:

• автомат;
• счетчик;
• защитное устройство.

Здесь главное не запутаться в клеммах, в противном случае прибор может сгореть.

Подключение УЗО в трехфазной сети

Принцип подключения трехфазной линии практически ничем не отличается. Однако в данной ситуации нужно четырехполюсное УЗО. Оно обладает четырьмя входами для трех фазных проводов и одного ноля.

Что делать если человека ударило током? Это должен знать каждый, читать всем!

Зачастую на корпусе прибора указывается A, B, C и N. Отличительной особенностью может быть расположение нулевого проводника с другой стороны. Нужно безошибочно присоединить входы и выходы проводов и не перепутать. Также следует придерживаться цветовой маркировке.

Частые ошибки при подключении

Ошибки, совершенные при подсоединении защитного приспособления, могут повлечь тяжелые последствия: в случае аварии не сработать или электрооборудование будет работать некорректно.

Схема подключения электросчетчика, УЗО, автоматов

Наиболее распространенной оплошностью является присоединение нейтрального проводника к открытой части электрооборудования или к заземляющему проводнику. Это может послужить основанием для частого срабатывания.

Быстрый и проверенный способ от экспертов, как подключить розетку

Подсоединение нагрузки к нейтральному проводнику до УЗО также станет грубейшей ошибкой в подсоединении защитного приспособления, что вызовет постоянное отключение электролинии.
Соединение ноля с заземлением станет основанием для обесточивания цепи.

Подсоединение двух защитных элементов с группой нейтральных проводов. Это послужит для возникновения в сети дифференциального тока, а вследствие этого и отключения одного или обоих сразу. Если потребитель изъявляет желание установки УЗО более двух штук, необходимо очень тщательно проверить соединения выходных проводов и розеток. Также рекомендуется избавиться от лишних перемычек.

В случае если в линии два УЗО и более появляется возможность неправильного присоединения нулевых проводников. Также можно перепутать фазные и нулевые проводники с различных УЗО.

К тому же ошибкой может быть несоблюдение полярности при подключении. Если нулевой проводник будет подключен снизу, а фазный – сверху, то такой прибор будет функционировать неправильно. При этом не будет работать кнопка Тест, и ток будет протекать в одной направленности, что не сможет повлечь компенсацию магнитных потоков.

В трехфазной сети неправильно подключено УЗО по причине того, что клеммы заводятся на одноименные фазы – также является ошибкой и повод для отключения защитного устройства.
