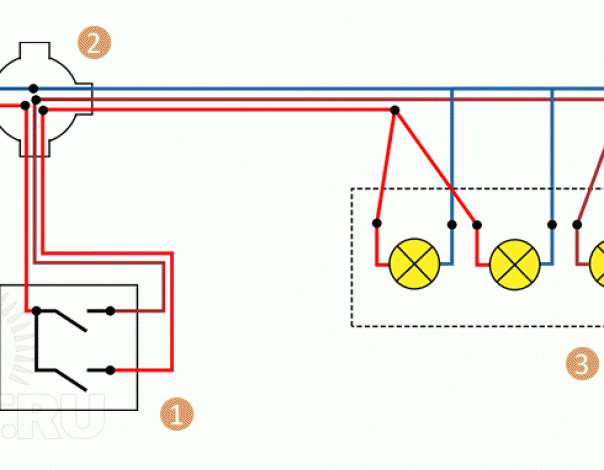

Схема подключения трехрожковой люстры к двухклавишному выключателю: схема подключения на 5 или более лампочек с тремя или четырьмя проводами, варианты подключения двухклавишных люстр

схема подключения на 5 или более лампочек с тремя или четырьмя проводами, варианты подключения двухклавишных люстр

Работа двухклавишного выключателя, режимы включения света. Схематическое подключение люстры на 3,4, 8 патронов. Разбиение проводов на группы, обозначение на потолке. Техника безопасности и следование советам электриков.

Содержание

1. Как подключить люстру к двухклавишному выключателю
2. Принцип работы двухклавишного выключателя
3. Можно ли самостоятельно подключить люстру к двойному выключателю
4. Как распознать провода
5. Схема подключения люстры на 2 лампы
6. Подключение света на три лампы с тремя проводами
7. Схема подключения 4 лампочки
8. 5-тирожковая люстра
9. Схема двойного подключения на 6 лампочек
10. Схема по двойному подключению люстры на 8 лампочек с 4-мя проводами
11. Важные советы
12. Полезное видео

Как подключить люстру к двухклавишному выключателю

Имея желание или при необходимости, хозяева сталкиваются с заменой осветительных приборов. Однако, меняя светильник, выключатель оставляют тот же. Возникает проблема подключения. Есть различное количество проводов, торчащих из потолка, которое нужно соединить с осветительным прибором. Прежде чем разобраться как подключить люстру к двухклавишному выключателю, надо определиться насколько лампочек она будет.

Принцип работы двухклавишного выключателя

Выключатель с 2 клавишами – элемент регулировки освещения помещения. С его помощью можно включить одну лампу или группу.

Двухклавишный прибор состоит из:

• клавиш – включаются одновременным нажатием или по одной;
• рамка – снимают во время монтажа;
• клеммников – места соединения.

В некоторые изделия встроена подсветка, расположенная на каждой клавише или внизу рамки. Если нет подсветки, в него входит фазный кабель, а выходит две фазы, включатель ставят в разрыв.

Принцип работы вмонтированного выключателя:

1. Включена первая клавиша – горит одна лампа (первая группа).
2. Включена 2 клавиша – изменится освещение. Будет гореть вторая группа, другая лампа или все подключенные осветительные приборы.

[stextbox id=»info»]Есть двухклавишные модели, называемые модульными. Они изолированы, принцип действия одноклавишной модели. [/stextbox]

Модель с 2-мя клавишами выполняет роль электросбережения, изменения общего фона.

Схема подключения выключателя:

Можно ли самостоятельно подключить люстру к двойному выключателю

Да. Но, прежде чем заняться работой с электрическими приборами, надо ознакомиться с техникой безопасности, различать кабели по цветам (PE, L, N), изучить схему подключения светильника, иметь под рукой инструменты, изоляцию.

Чтобы люстра украшала потолок комнаты, правильно работала, выполняют подключение к выключателю в строгой последовательности.

Перед подключением надо ознакомиться с техникой безопасности:

1. Используемые инструменты должны иметь заизолированные рукоятки.
2. Перед работой, связанной с электроэнергией, отключают питание щитка. То есть это счётчик (частный дом), электрощит квартиры. Отключить пробки (если там нет кнопок, они выкручиваются).

[stextbox id=»info»]Нельзя заниматься работой с электроприборами под напряжением во влажных помещениях. Вода – это проводник электротока. [/stextbox]

Как распознать провода

Все кабели частных домов, квартир имеют различия по цветам. Это своеобразная подсказка для неопытных людей.

Стандарты:

Кабель желтого тона — заземление, обозначение РЕ. Предназначен для того, чтобы во время работы электроприбора не было пробивания тока «мелкой дрожью».

Ноль – синий или голубой цвет, обозначение N.

Фаза – все иные цвета обозначают L.

В старых домах, квартирах вся электропроводка одинакового цвета. Заземление встречается крайне редко. Поэтому для определения фазы применяют оборудование, инструменты.

Схема подключения люстры на 2 лампы

Из потолка выходит 3 или 4 кабеля. Это два фазных кабеля от каждой клавиши, один «ноль» — с распределительной коробки, заземление. Проверяют отверткой-индикатором. При проверке включают напряжение, клавиши поочередно находятся в положении «вкл». Провод без напряжения – ноль. Его обозначают. Остальные кабели – фазные.

В светильнике все проводки соединены по принадлежности. То есть современный осветительный прибор содержит выводы фаз каждого рожка, 1 ноль, 1 заземление.

В осветительном приборе с 2-мя лапочками фазы не соединены. Это означат, что можно сделать подключение так, что будет гореть либо по одной лампочке или все.

Заземление подсоединяют сразу. После этого нужно соединить ноль. Люстра-потолок. Фазы выводят с прибора, подключают к соответствующим из клавиш.

[stextbox id=»info»]Обе лампы одновременно будут гореть при нажатых сразу 2-х клавишах. [/stextbox]

Соединения следует заизолировать. Только после этого включить подачу электроэнергии со щитка или счетчика.

Подключение света на три лампы с тремя проводами

Трехрожковая люстра содержит 3 патрона для лапочек. У них 2 контакта: N, L. Подключение проводят по такому же алгоритму, как светильник с 2 рожками, только одна клавиша выключателя будет включать 1 лампу, а вторая – 2 лампочки.

Если одновременно нажать обе клавиши, загорятся все рожки.

Нулевые кабели с каждого рожка объединены, заземление подключают сразу.

Фазы разделены на 2 группы.

Схема подключения 4 лампочки

Из 2- клавишной модели выходит 2 фазы, а из потолка видны ноль, заземление, фазные кабели.

Подключение можно провести 2 способами:

1. 1+3=поочередное включение 1 лампы-1 клавиша и 3 лампы-вторая клавиша.
2. 2+2=поочередно включаются по 2 лампочки. Причем можно сделать так чтобы горели 2 лампы рядом расположенные или накрест.

Если включить обе клавиши одновременно – зажгутся 4 рожка.

Принцип подключения таков:

1. Из осветительного прибора выходят различные цвета кабелей или все одинаковые. Тогда делают прозвон, намечают значение (N, L).
2. Заземление – его сразу можно подсоединить с потолком.
3. Синие соединяют одной клеммой – из потолка выходит 1 синий провод.
4. Фазы делят по группам: первая – 3 провода, одна отдельно или 2 группы по 2 штуки.
5. Далее применяют клеммы, соединяя скрутки на приборе света и потолке.

Скрутки изолируют, чтобы не соприкасались друг с другом.

[stextbox id=»alert»]При разделении на группы чтобы в скрутку «ноль» не попала фаза. [/stextbox]

5-тирожковая люстра

Из пятирожковой люстры выходит общий «ноль». Его надо пометить (можно изолентой). Иногда есть несколько синих проводков, их объединяют одной скруткой.

Внимание. Различие можно сделать с помощью индикатора – есть или нет напряжение. Если напряжение есть – L, в противном случае – N.

Фазные провода делят на 2 группы:

1. Первая скрутка будет из 3 фаз – одна клавиша включит 3 лампы.
2. Вторая группа – 2 фазных скрутки-2 рожка, другой клавишей включения.

При единовременном включении клавиш горят 5 ламп.

После созданных групп люстру подключают к проводке.

После проверки – если горят не те группы ламп (вразброс) можно повторно сделать скрутки 2х3 (группы), поменяв фазы.

Схема двойного подключения на 6 лампочек

Подключение прибора на 6 ламп требует наличие хорошей проводки. Далее, двухклавишная модель включения света обеспечивает работу в трех режимах: включение ламп по группам (2 режима) и общее включение лампочек. При этом из потолка должно выходить не меньше 3-х проводов.

Допустим, 1 группа – 2 лампы, 2-я – 4 лампы, третий режим все лампы в работающем состоянии.

Из люстры выходит 12 проводов, на каждый рожок 2 штуки.

Надо выбрать все провода голубого цвета или отмеченные при прозвоне, соединить их одной клеммой (1 скрутка). Оставшиеся кабели соединяют по группам (это фазные). 4 провода одна клемма и 2 другая.

Перед соединением проводов светильника к потолочным с помощью индикатор-отвертки определяют линию L, ноль N, а также назначение L1, L2 клавишам. Делают это индикатором при постоянном токе, поочередно включенных клавишах. Найденные провода обозначают маркером или изолентой. После этого надо обесточить сеть, подключить готовую люстру (нолевые соединить с нолевыми, а фазные с  фазными). Заземление подключают сразу.

Схема по двойному подключению люстры на 8 лампочек с 4-мя проводами

Из потолка видны 4 проводка: 2 фазы (от клавиш), 1 ноль, заземление.

Из светильника иногда выходят провода одного тона. Для определения фазы, ноля необходимо провести прозвон мультиметром, обозначить их так же как на потолке (чтобы не спутать).

«Ноль» идет одной скруткой, потому что на потолке 1 нулевой кабель. Фазные проводки разбивают на 2 группы: 8 ламп – это 3 лампы и 5 или 4х4, 2х7 и так далее. После, созданные группы заизолированных проводов или помещенные в клеммы соединяют соответственно с намеченными на потолке.

Важные советы

Для подключения осветительного прибора к 2 клавишам надо руководствоваться некоторыми советами электриков. Это поможет избежать ошибок.

1. Электроинструменты только с заизолированными ручками. Нельзя работать «голыми» пассатижами под напряжением.
2. При разделении на группы, надо внимательно и следить за тем, чтобы в скрутку с фазой не попал ноль.
3. Скрутки изолируют. При соприкасании оголенных скруток будет замыкание.
4. Для точности работы осветительного прибора проверяют правильность установки выключателя. Ноль не входит, а провод фазы входит один – выходит на потолок 2 – от каждой клавиши.
5. Для уверенности одинаковые провода прозванивают.

Если следовать советам, работа будет выполнена без ошибок. Осветительный прибор будет работать исправно.

Подключение люстры к двухклавишному выключателю не займет много времени даже у человека, выполняющего работу впервые. Главным фактором выступает правильное разбиение на группы, а также обозначение фазы и ноля на потолке. Надо в точности следовать технике безопасности. Изолировать оголенные скрутки, пошагово выполнять подсоединение.

Полезное видео

Как подключить люстру к двухклавишному выключателю – схемы и инструкция

Люстра – незаменимый элемент интерьера: привлекает внимание, в зависимости от числа работающих ламп создаёт в комнате различную атмосферу. Её встраивание в домашнюю электросеть зачастую выполняется собственными силами. Больших познаний в электротехнике не требуется, но…

Содержание статьи

Немного теории

Такая процедура, как установка и подключение люстры, требует определённых знаний о выключателях и проводах, с которыми придётся работать.

Подключение люстры к двойному выключателю, а не к одноклавишному, заложено в конструкции самого осветительного прибора. Три провода (с окрашенной или белой изоляцией), выходящие из потолка, также говорят об этом.

Жгут разноцветных проводов, в том числе отходящий от купленной люстры, несёт определённую информацию.

В ЕС маркировка проводов цветом закреплена стандартом МЭК 60445 от 2010 г, в РФ – ГОСТом Р 50462 от 2009г. Выглядит она так.

Разводка электросети кабелями для бытовых помещений марки NYM, ВВГ, ВВГнг (негорючий) в современном частном доме также соответствует этим нормам. Если это не так, то сеть надо прозвонить – определить назначение жил двух, трёхпроводного провода.

Это делается с помощью отвёртки со световым индикатором фазы. Фазовый проводник зажигает светодиод в отвёртке. Фиксирование результата цветным перманентным маркером или цветной изолентой обязательно.

Для освещения прокладывается кабель с 3 проводниками сечением 1.5 мм². Сечение нулевого и фазного проводников должны быть одинаковыми. Преимущество отдаётся медным проводам: они обладают большей электропроводностью, не окисляются, долговечные, гибкие. Если перед подключением новой люстры есть возможность заменить алюминиевую проводку медной, это стоит сделать.

Максимальная мощность прибора освещения не должна превышать величину, указанную в таблице. Информация содержится в инструкции к люстре, наличие которой обязательно.

Запас прочности (отнимите от полученной мощности 20%) не помешает. Цель – застраховаться от провода меньшего сечения, некачественной меди. При старой проводке такая осторожность более чем оправдана.

Также предстоит соединить провода (из одинакового металла), выходящие из потолка, с проводами люстры. Обычная скрутка с помощью пассатижей даже не рассматривается (запрещена п.2.1.21 ПУЭ). Работать с паяльником под потолком – сомнительное удовольствие, да и доступно не каждому.

Владельцу частного дома необходимо иметь колодки, СИЗы, наконечники НШВИ, климпер или самозажимные клеммы.

Когда с потолка приходит алюминиевый провод, а на люстре медный, соединять их следует только с помощью клеммных колодок, зажимов «орех» или самозажимных клемм «WAGO» с пастой «Alu-plus».

В дальнейшем под словом «соединяем» понимается как раз такое соединение проводов между собой. Конечно, все работы с приборами, проводами, надо производить при отключённой в помещении сети.

Промежуточный итог: владеем теоретической информацией, современными материалами, инструментом.

Цель использования двухклавишного выключателя

Сборка и подключение люстры с 2, 3, 4, 5 и более рожками через двухклавишный выключатель преследует цель разделить лампы на 2 группы. Это обеспечивает 3 режима работы:

1. При включении обеих клавиш работают все лампы люстры.
2. При включении правой клавиши работает группа с меньшим количеством ламп.
3. При включении левой клавиши работает группа с большим количеством.

Такая гибкость позволяет не только экономить электричество, но и создавать в комнате световой комфорт, соответствующий ситуации.

Виды двухклавишных выключателей

Любой выключатель на две клавиши имеет три контакта. Один сверху, два внизу.

Выключатель может быть с подсветкой клавиш или без неё. В первом случае при использовании светодиодных, энергосберегающих ламп они могут моргать во время работы или слегка светиться в выключенном состоянии.

В последнее время появились светодиодные лампы, которые специально предназначены для таких выключателей. Но цена их из-за более сложной электронной схемы достаточно высока. Дешевле заменить выключатель.

Если при ограниченном бюджете подсветка жизненно необходима, придётся использовать в люстре одну лампу накаливания любой мощности.

Схемы подключения

При устройстве электросети в новом доме общая схема должна быть следующей. Провода обозначаются так.

• PE – земля.
• L – фаза.
• N – ноль.

На двухклавишном выключателе есть обозначения: L – на него подключается фаза, L1, L2 – с этих контактов фаза уходит к месту подключения люстры.

На монтажной схеме: слева электрический щиток, далее защитный автомат. Справа – двухклавишный выключатель, в центре (для сравнения) одноклавишный.

С общего электрического щитка ноль подходит прямо в распределительную коробку, от неё к месту, где будет установлена люстра.

Фаза подходит в коробку через защитный автомат. Он служит для обесточивания люстры, а также отключает её при коротком замыкании.

Как подключить люстру к двухклавишному выключателю? Из распредкоробки фазовый провод идёт вниз и подключается к центральному входу выключателя, который запитывает фазой две клавиши.

На каждой из клавиш расположены места подключения проводов, которые идут уже к люстре. Они несут к ней фазу на две группы ламп (клавиш всего две), которые и обеспечат три режима (см. выше). На этом подключение люстры на двухклавишный выключатель – имеется в виду сам выключатель – заканчивается.

Провода на люстре

В месте расположения люстры (потолок) расположены провода, к которым необходимо подключить этот осветительный прибор. Как правило, это три проводника.

• Синий – ноль N.
• Коричневый – фаза L.
• Коричневый – фаза L.

Четвёртым проводом может быть жёлто-зелёный – земля PE. Она подключается на корпус люстры.

Их может быть несколько, окраска должна соответствовать стандартам.

Варианты подключения

Подключить люстру с 2 проводами (фаза и ноль) можно на одноклавишный выключатель, или на одну клавишу многоклавишного.

Подключить люстру с 3 проводами (ноль, фаза, фаза) можно на 2-х клавишный выключатель. Ламп на люстре может быть от 2 до десяти и более, но режимов работы будет 3.

Подключить люстру с 4 проводами: ноль, фаза, фаза, земля можно также на двухклавишный. Если из потолка выходит земля, то земля люстры соединяется с ней. Если нет, то этот провод люстры не подключается никуда, просто изолируется.

Трёхрожковая люстра подключается так

Здесь возможны такие режимы: включены одна, две или три лампы (1+2). Понятно, что других вариантов нет.

Три синих провода – ноля на люстре собираются вместе (в один жгут) и соединяются с нолём, который выходит из потолка.

Остаются 2 потолочных коричневых провода и 3 такого же цвета, которые выходят из люстры. Два люстровых (любые), собираются в жгут и соединяются с потолочным фазовым проводником. Оставшийся соединяется со вторым фазовым потолочным проводом. Можно проверять, как всё работает.

Если не работает, надо проверить наличие фазы и ноля (при включённом выключателе), целостность проводов, ламп и контактов люстры. Это желательно сделать и до подключения. Других причин нет.

Места соединения изолируются, провода прячутся за декоративной накладкой, люстра вешается на крюк. Соединение закончено.

Подключение пятирожковой люстры

Подключение аналогично: пять синих проводов собираются вместе и соединяются с нолём, который выходит из потолка. Затем определяются 2 группы ламп, которые будут включаться правой и левой клавишей выключателя. Коричневые фазовые провода в этих группах соединяются вместе.

Затем к одному из фазовых проводов, которые выходят из потолка, присоединяется жгут из 2 коричневых проводов от люстры, ко второму – из трёх.

Обычно фазовые провода на люстре соединяют так, чтобы лампы в группе располагались не рядом, как на рисунке, а через одну. Так люстра будет светиться более эстетично.

Если на люстре 6 и более ламп, они всё равно соединяются в две группы. На рисунок выше просто добавляется 6-я, 7-я, 8-я и так далее лампа. В любую группу – по желанию.

Правильное подключение лампы

Цоколь лампы подключают так. Фаза приходит к боковому контакту, ноль – к нижнему.

Логика именно такой схемы проста. Если выключатель в положении «выключен», фаза на лампу не поступает. Опасности поражения током при выкручивании перегоревшей и вкручивании новой лампы нет.

Если в выключателе будет размыкаться ноль, фаза в патрон будет подаваться постоянно. Это прямое нарушение правил устройства электроустановок (ПУЭ). Такие случаи бывают, если нерадивые электрики будут копаться в распределительном щитке и, без ведома хозяина, поменяют местами фазу и ноль.

Проходной выключатель

Если подключить люстру на два выключателя, это создаст дополнительные удобства: вы сели перед телевизором, но свет люстры слишком яркий. Для того чтобы выключатель был рядом, надо использовать проходные переключатели. По внутреннему устройству это обычный двухклавишный выключатель, но с одной клавишей. На рисунке-схеме видно, что они соединены между собой проводами-челноками. Вот как это выглядит на принципиальной схеме.

Здесь провода-челноки между выключателями обозначены стандартным красным цветом.

Устройство такой электросети потребует специальных выключателей, дополнительного устройства проводки, которая будет соединять эти приборы. Подключение к самой люстре стандартное.

У такой схемы есть существенный недостаток: лампы в люстре не будут работать группами.

Если такой вариант не устраивает и люстра должна работать в трёх режимах, надо подключить люстру на 2 выключателя. Проходных, с двумя клавишами.

О том, как это сделать, показано на видео:

Вспомогательные провода – провода челноки, каждая из лампочек – группа ламп в люстре.

Люстра светодиодная с дистанционным управлением

В век электроники тянуть по стенам многожильные кабели для того, чтобы командовать люстрой из разных точек комнаты? Не стоит.

Рынок заполнен современными светильниками с основными и подсвечивающими лампами, которые управляются с пульта: базового, переносного.

При установке такой люстры выключатель будет выполнять только функцию подачи напряжения на контроллер, который укрыт за декоративной чашкой осветительного прибора. Самый распространённый тип его связи с пультом – радиоканал.

До того, как подключить светодиодную люстру надо разобраться в её устройстве. Электрическая часть включает в себя следующее.

• Приёмник-коммутатор (контроллер) сигнала и включения ламп Wireless Switch (в одном корпусе, со схемой подключения и отходящей антенной).
• Трансформаторы, драйверы, блоки питания (при использовании низковольтных ламп и светодиодов).
• Источники света.

Как правило, в купленной люстре внутренняя разводка выполнена. Пользователю необходимо только подключить ноль и фазу на контроллер. Последняя идёт из выключателя.

Вот они на фото, в левом нижнем углу.

Схема выглядит так. Здесь три потребителя. Два – галогенные лампы, один – светодиоды.

Нажатием кнопок (обычно 4) с пульта включаются/отключаются лампы согласно инструкции. Если пультом невозможно воспользоваться, в его роли выступит выключатель. На быстрое включение-выключение от одного до 4 раз люстра реагирует так же, как на команды с пульта.

Для крепления такой люстры к потолку применяют специальную DIN-рейку.

Подробный рассказ о том, как подключить люстру с пультом, смотрите на видео:

Заключение

При поиске информации о том, как подключить люстру к двойному выключателю или управляемую светодиодную к домашней сети, в интернете встречается много некорректного материала. Монтаж производится теми проводами, которые имеются под рукой, без соблюдения стандартной окраски.

Сам монтаж правильный, но с подключением фазы или ноля легко запутаться. Доверять надо тем авторам, которые соблюдают все правила.

Как управлять каждой лампой с помощью отдельного включения при параллельном освещении?

В сегодняшнем учебном пособии по базовой домашней электропроводке мы покажем , как подключать и управлять каждой лампой независимо, используя отдельные односторонние выключатели при параллельном подключении освещения.

Ниже приведено простое пошаговое руководство со схемой и схемой подключения, которая показывает , как подключить три разные лампочки параллельно для управления с трех разных и независимых переключателей и мест?

• Связанный учебник: Как подключить лампы параллельно?

Требования:

• Однопозиционные выключатели (SPST = однополюсные однопроходные) x 3 Нет
• Лампа (лампочка) x 3 Нет
• Короткие отрезки кабеля x 11 №


Процедура:

Подсоедините все проводные соединения, как показано на рис. ниже.

Как управлять каждой лампой отдельно с помощью однопозиционных выключателей в параллельных цепях освещения

• Горят первая и вторая лампы, потому что оба отдельных переключателя S ₁ и S ₂ , которые подключены к лампам через линию , находятся в положении ВКЛ, и поэтому цепь замкнута.
• Третья лампа ВЫКЛЮЧЕНА, потому что переключатель S ₁ , который подключен к лампочке через линию, ВЫКЛЮЧЕН, поэтому цепь ведет себя как разомкнутая цепь, что означает, что ток в цепи не течет. Следовательно, лампочка не светится

Связанный пост: Схема лестничной электропроводки — как управлять лампой из 2-х мест с помощью 2-позиционных переключателей?

Теперь рассмотрим следующую принципиальную схему подключения. Это та же схема, что показана выше, но выключатели и лампочки откладываются только в обратном порядке, то есть S ₁ и S ₂ находятся в положении ВЫКЛ, поэтому Лампа 1 и Лампа 2 выключены, а S ₃ включен, и лампа 3 светится.

Лампочек, соединенных параллельно

Полезно знать:

• Выключатели и предохранители должны быть подключены через линию (под напряжением) провод.
• Параллельное соединение электрических устройств и устройств, таких как вентиляторы, розетки, лампочки и т. д., является предпочтительным способом вместо последовательного соединения.
• Параллельный или последовательно-параллельный метод подключения более надежен, чем последовательное подключение.

Предупреждение:

• Электричество – наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями, выполняя этот урок на практике.
• Отключите источник питания перед обслуживанием, ремонтом или установкой электрооборудования.
• Никогда не пытайтесь работать с электричеством без надлежащего руководства и осторожности.
• Работать с электричеством только в присутствии лиц, обладающих хорошими знаниями и практическим опытом работы и умеющих обращаться с электричеством.
• Прочтите все инструкции и предупреждения и строго следуйте им.
• Самостоятельное выполнение электромонтажных работ опасно, а в некоторых регионах является незаконным. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем выполнять какие-либо изменения в подключении электропроводки.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Связанные руководства по установке электропроводки:

• Как подключить переключатели последовательно?
• Как подключить переключатели параллельно?
• Как подключить лампы последовательно?
• Как управлять одной лампой из двух или трех разных мест?
• Как управлять лампой с помощью одностороннего или одностороннего переключателя?
• Введение в последовательное, параллельное и последовательно-параллельное соединения
• Разница между последовательной и параллельной схемой — сравнение
Серия
• , параллельное и последовательно-параллельное соединение батарей
• Какая лампочка светится ярче при последовательном и параллельном соединении и почему?

URL-адрес скопирован

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

электрический — необходимо разделить 2 лампочки на одном трехпозиционном выключателе, чтобы каждый выключатель управлял только 1 лампочкой

Задавать вопрос

спросил 1 год, 11 месяцев назад

Изменено 1 год, 11 месяцев назад

Просмотрено 2к раз

Я исследовал это около 8 месяцев и, наконец, узнал достаточно, чтобы правильно задать свой вопрос.

Предыстория: Прошлым летом купил дом, построенный в 1966 году, но после ремонта, может быть, 10-20 лет назад. На кухне есть трехпозиционный переключатель, который управляет двумя потолочными светильниками: один в центре кухни и один над столом для завтрака. Каждый переключатель находится в 2-клавишном исполнении. Выключатель A (на схеме ниже) объединен с однополюсным регулируемым освещением для столовой. Выключатель B объединен с однополюсным выключателем наружного освещения (см. также ниже).

Что я сделал на данный момент: я заменил один светильник на трековый… а другой потолочный светильник я заменил на небольшой потолочный вентилятор со светом. 3-позиционные переключатели включают ОБА одновременно, это еще не было изменено.

Я заметил одну проблему: время от времени вентилятор с подсветкой выключается и тут же снова включается. Иногда это происходит каждые 5 минут, я предполагаю, что на кухне слишком большая нагрузка.

Что я в конечном итоге хочу сделать: я хочу, чтобы переключатель А управлял только трековым освещением. Я хочу, чтобы переключатель B управлял только потолочным вентилятором с подсветкой. Я хочу знать, что мне нужно делать. Я не могу сказать, включены ли лампы последовательно или параллельно друг другу.

Схема: Вот существующая схема обоих переключателей.

• электрика
• проводка
• освещение
• светильник
• многопозиционный выключатель

6

Как вы, наверное, знаете, 3-контактный на схеме A является вторым выключателем и соединяется с 3-контактным на схеме B, который, в свою очередь, идет к свету.

Я почти уверен, что лампы, которыми вы хотите управлять отдельно, установлены последовательно, что означает, что вы не можете управлять ими отдельно от проводных выключателей, не отключая второй свет и добавляя новый провод к одному из выключателей. Предполагая, что комната закончена, это будет больно и дорого.

Что касается случайного включения и выключения вентилятора, мой первый вопрос: управляется ли вентилятор дистанционно? Если да, то возможно ли, что что-то еще находится на том же канале?

Если вы действительно хотите, чтобы два источника света управлялись по отдельности, то, если не считать добавления провода, единственный вариант, который я могу придумать для управления светом по отдельности, — это постоянное включение света. Затем вы замените теперь избыточные переключатели беспроводным дистанционным переключателем и беспроводным блоком управления освещением/вентилятором (например, что-то вроде https://www.destinationlighting.com/item/levven-wireless-light-switch-kit/768453?gclid= CjwKCAjwx6WDBhBQEiwA_dP8raoGkiSgl44ImgaMoq3v0wqaHLiEuyKXy0MdGhjzMJZmtpFYdmw1DhoCqDIQAvD_BwE#home). Подозреваю, что это будет самый простой вариант.

Джонатан

7

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.
