Компрессор – это сложное механическое устройство для сжатия воздуха. Такие агрегаты прочно вошли в обиход нашей жизни. Сложно даже представить, сколько операций может выполнить невзрачный с виду аппарат. Пневматические инструменты и оборудование применяются в шиномонтажных мастерских, в строительстве, дорожных работах, на предприятиях машиностроения, металлургии, химических и пищевых отраслях. Многие из нас пользовались пневмоинструментом и знакомы с принципом работы, но немногие знают, как правильно подключить компрессор после его приобретения.
Какие двигатели применяются
Все компрессоры разделяются по типу двигателя. В основном – это электрические и двигатели внутреннего сгорания. Последние еще делятся на бензиновые и дизельные. Бензиновые используются для привода небольших передвижных компрессоров, тогда как дизельные устанавливают на мощные мобильные установки. Двигатели внутреннего сгорания не требуют отдельного подключения.
Для начала работы их необходимо запустить, применяя электрический или ручной стартер. Промышленные компрессоры с электродвигателями требуют подключения к электросети. К такой работе допускается только квалифицированный персонал, получивший специальный допуск и соответствующий инструктаж.
Как подключить трехфазный компрессор
Трехфазные асинхронные двигатели применяются для мощного оборудования промышленного типа и работают от сети переменного тока 380 В. Перед установкой такого компрессора нужно обязательно убедиться в соответствии токопроводящих жил питающего кабеля. Сечение жил кабеля в зависимости от мощности рассчитывается по таблице.
Иногда кабель идет в комплекте с компрессором и в расчете параметров нет никакой необходимости, так как об этом уже позаботился производитель. Концы кабеля зачищаются и обжимаются специальными наконечниками для более плотного контакта с клеммами электрооборудования. Кабель подключают к электрощиту предприятия, предварительно убедившись в наличии тепловой защиты от короткого замыкания.
В роли защитных механизмов могут выступать автоматические выключатели, контакторы или плавкие вставки.
Электродвигатели большинства компрессоров с короткозамкнутым ротором подключаются согласно стандартной схеме – “звезда”. Однако, некоторые промышленные агрегаты с высокой нагрузкой могут иметь переключение со “звезды” на “треугольник”. Это облегчает запуск двигателя, помогает избежать просадок напряжения в сети и выводит установку на 100% мощность в более короткие сроки. Такая схема может закладываться в конструкцию самого компрессора. Но при ее отсутствии монтируется специалистами сервисного центра или инженерами предприятия.
Подключение однофазного компрессора
С однофазными двигателями все гораздо проще. Большинство электродвигателей для небольших бытовых компрессоров имеют две обмотки: пусковую и рабочую, причем первая повернута на 90 градусов относительно второй. Это сделано для сдвига фаз, при которых возможен запуск однофазного мотора. Пуск компрессора осуществляется автоматически или кнопкой, которая подает кратковременный импульс на пусковую обмотку.
В бытовых установках в роли движителя может выступать и трехфазный двигатель. Тогда одна из обмоток служит пусковой и соединяется через активный резистор или конденсатор. Обе другие обмотки последовательно подключаются к нулю и фазе сети переменного тока. При подключении компрессора к бытовой сети нужно учитывать нагрузку и сечение питающего провода.
В домашней сети напряжением 220 В обязательно используются автоматические выключатели, отключающие нагрузку при коротком замыкании и перегреве кабелей. Они должны соответствовать заявленным параметрам мощности компрессора. Иногда компрессорное оборудование используется на значительном удалении от питания. В этом случае допускается применение удлинителей с сечением провода, превышающим значение допустимых параметров оборудования. Важно помнить, что удлинители с проводом, изготовленным по ТУ, не всегда соответствуют ГОСТу и лучше использовать последние.
Как подключить ресивер к компрессору
Практически все воздушные компрессоры по умолчанию идут с ресивером.
Но иногда одного такого элемента недостаточно для нужд предприятия. Выход один – поставить резервуар большего объема или подсоединить дополнительный ресивер. А для чего он нужен?
Ресивер выполняет несколько важных функций:
- Стабилизирует давление в пневмосистеме.
- Снижает пульсации воздуха на выходе.
- Обеспечивает воздухом пневмоинструмент при нестабильной работе компрессора.
- Задерживает и выводит конденсат.
Подсоединение новых единиц пневмоинструмента на предприятии ведет к потере давления и увеличению нагрузки на компрессор. Поэтому одного ресивера может не хватить. Тогда приобретается дополнительный и присоединяется к уже существующему. Для этого на выходе агрегата монтируются тройники и патрубки, которые позволяют обоим ресиверам работать в паре, разделяя нагрузку 50 на 50 процентов соответственно.
Компрессорное оборудование, Воздушные, Промышленные, 220В
Новости по теме:

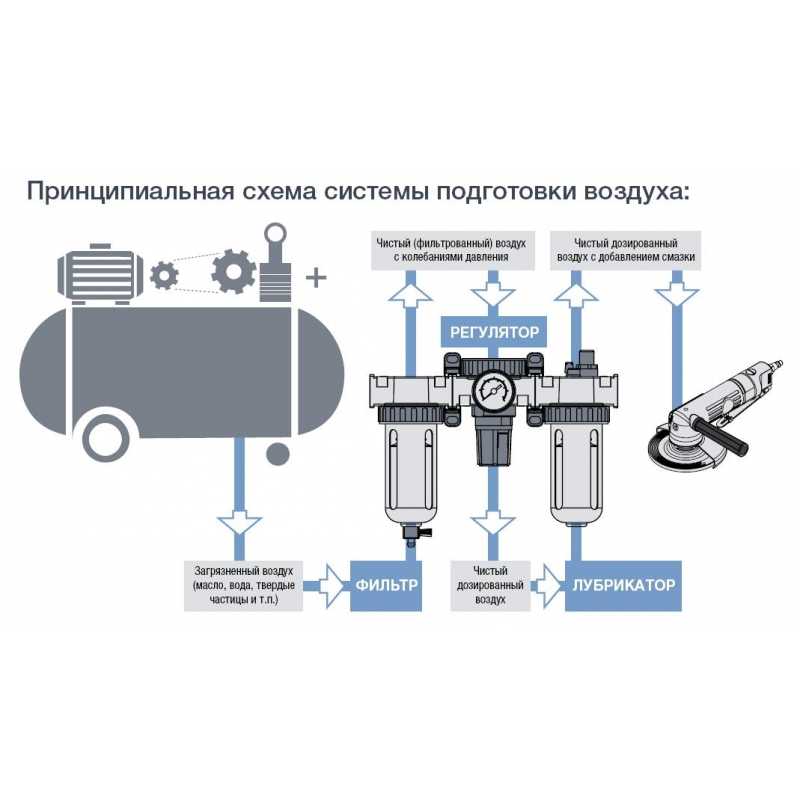

Схема работы компрессора воздушного
Жесткие требования современного рынка вынуждают внедрять новое и все более эффективное оборудование.
В свою очередь оборудование и инструмент совершенствуются и новые модели появляются каждый день. Благодаря таким темпам модернизации в короткие сроки охвачены практически все сферы деятельности человека. Особенно это касается предприятий, практикующих массовое производство, где обойтись без механических помощников никак нельзя.
В особенности эта тенденция касается компрессоров, которые сегодня представлены в огромном разнообразии различных моделей. Однако лидирующие позиции сегодня занимает белорусский производитель под маркой “Remeza”. Оборудование этой фирмы – это агрегаты различных размеров, модификаций и мощностей. Так, модели, которые можно найти в ассортименте этого производителя, являются отличным примером для рассмотрения схемы работы компрессоров.
Винтовой компрессор “Remeza” ВК40Е-10
Давление этого компрессора достигает 10ти атм. Трехфазный 30ти кВт-ный электродвигатель работает при напряжении в сети 361-418 в. с переменной частотой 50 Гц.
Электродвигатель выполнен с двусторонним валом, что необходимо для вращения агрегата с одной стороны, а с обратной – для работы вентилятора в обдувающей системе охлаждения. Производительность такого агрегата составляет 4м3 в минуту. Компрессор оснащен автоматической регулировкой сжатой среды в системе. Схема работы компрессора данного типа является отличным примером для рассмотрения принципа действия оборудования стандартного типа, используемого на большинстве предприятиях.
Здесь Вы можете ознакомиться с каталогом компрессоров, реализуемых ООО ГК “ТехМаш”.
Данная модель стандартной комплектации не подходит для использования во взрывоопасных зонах, а также для эксплуатации под открытым небом и при наличии каких-либо осадков. Компрессор может быть дополнительно модернизирован фильтрами с величиной фракции улавливаемых твердых частиц от 3 мкм – до 0,006 мкм и сепараторами сжатого воздуха проходимостью 6 м3 в минуту.
Сигнал от датчиков давления поступает на микроконтроллер, который в свою очередь управляет магнитными клапанами, переводя тем самым агрегат из холостого в рабочий режим.
Эти манипуляции позволяют избежать обратного выхода масла и уже сжатого воздуха из камеры сжатия сквозь всасывающий отдел при различных уровнях давления. Во время запуска машины, клапана подачи атмосферного воздуха находятся в закрытом положении и открываются лишь после того, как обороты двигателя достигнут своей рабочей скорости вращения. При наборе в системе максимального значения давления происходит открытие сбросного клапана, работа оборудования холостым ходом продолжается до момента, пока не возникнет потребление пневмосистемой сжатого воздуха и уровень давления в системе не начнет снижаться.
Система охлаждения, которая является одной из главных элементов в схеме работы компрессора – это, прежде всего, воздушно-масленый радиатор, который служит отводом тепла для масла, используемого в оборудовании, и воздуха на выходе из блока сжатия. На радиатор направлен поток воздуха, создаваемый вентилятором, вращаемый одной из сторон вала двигателя.
Клапан с минимальным уровнем давления и масляно-воздушный сепаратор – это основные элементы маслоотделительного блока, который находится над маслосборником.
Сам маслосборник необходим как тара для охлаждающего и смазывающего компрессорного масла. На маслосборнике имеются следующие элементы – пневматический предохранительный клапан и горловина, через которую заливается масло во всю систему. Горловина закрывается герметичной крышкой. В нижней части маслосборника располагается и кран, через который происходит слив отработанного масла и возможного конденсата. Есть смотровое окно для слежения за уровнем масла. В случаях затора сепаратора, либо поломок клапана с минимальным давлением или других неполадок системы охлаждения, в корпусе отсека для сбора масла может возникнуть повышенное давление, что может привести к разгерметизации корпуса. Избежать этих проблем помогает клапан, выполняющий функцию предохранения. Клапан минимального давления служит для сохранения уровня давления на линии нагнетания в пределах 0,2-0,4 МПа до того, пока давление в компрессоре не сравняется с давлением в пневмосистеме. Этот клапан также выполняет функцию обратного клапана во время полной остановки оборудования и при его переходе в холостой ход.
Термостат необходим для термоконтроля масла, оптимальной для работы компрессора и всех его узлов. Температура должна быть не ниже установленного предела, так как содержащий влагу атмосферный воздух всасывается в компрессор и при сжатии влага конденсируется. Образование конденсата неизбежно приведет к его присутствию в нагнетаемом воздухе и в масле, что пагубно сказывается на смазывающих качествах масла. Термостат включает в себя расширяющийся глицериновый элемент и запирающий плунжер. Масло, достигая установленной температуры и выше, прогревает термочувствительный элемент, увеличивая его в объеме, он в свою очередь толкает плунжер, открывая при этом канал для потока масла, которое по каналу устремляется в радиатор для охлаждения.
Масляной фильтр находится на начальном этапе циркуляции системы смазки и служит барьером для возможных твердых частиц, не позволяя им проникнуть в подшипники и в блок с винтами. Фильтр выполнен в металлическом корпусе и заменяется очень просто.
Воздушный фильтр является одним из важнейших элементов компрессора. Он предотвращает попадание в компрессионный блок и в масляную систему посторонних частиц, увлеченных потоком всасываемого воздуха. Фильтр состоит из разборного металлического корпуса и заменяемого фильтрующего элемента, способного создать фильтрацию до 25 микрометров.
На выходе из компрессора воздух попадает в сепаратор, где происходит разделение на отдельные составляющие газообразного и жидкого вещества при концентрации не выше 3мг/м3. Эффективность работы сепаратора с некоторым временем его эксплуатации снижается.
Следует помнить, что своевременное техническое обслуживание компрессора и замена расходных элементов и материалов позволит продлить срок его службы.
220 Электропроводка воздушного компрессора 240 В
» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Как подключить воздушный компрессор на 220 В и переключатель управления: Для подключения стандартного двигателя на 240 В для такого оборудования, как воздушный компрессор, имеется только два изолированных провода для 220/240 В и один отдельный провод для заземления. |
| ||||
Общие сведения о проводах заземления для цепей 220/240 В
Электрические вопросы: Куда подсоединить белый нейтральный провод на вспомогательной панели воздушного компрессора на 220 В?
- Я добавил дополнительную панель в главный блок предохранителей.
- Я добавил дополнительную панель в главный блок предохранителей.
- У меня к вспомогательной панели идут 4 провода.
- Судя по вашей электрической схеме, я уверен, что эта часть в порядке.
- Перепаиваю сушилку с 3-х проводной на 4-х проводную, это просто.
Мой конкретный вопрос:
- У меня есть воздушный компрессор на 220 вольт, который имеет только три провода.
- Подключать белую нейтраль к нейтральной шине или к шине заземления на дополнительной панели?
Я думал, что если случится что-то плохое, нейтральная ставка будет безопаснее, но я получаю смешанные ответы из других источников.
Спасибо за помощь, Брэд.
Этот вопрос по электропроводке поступил от Брэда, разнорабочего из Эндикотта, Нью-Йорк.
Дополнительные комментарии: Отлично.
Ответ Дэйва: Спасибо за вопрос по электропроводке, Брэд.
Подключение воздушного компрессора на 220 В Применение: электрическая схема воздушного компрессора на 220 В с тремя проводами.
Уровень мастерства: от среднего до продвинутого. Этот проект электропроводки лучше всего выполнять лицензированным подрядчиком по электротехнике или сертифицированным электриком.
Необходимые инструменты: ручные инструменты для электриков и тестер напряжения.
Приблизительное время: зависит от личного опыта, умения работать с инструментами и наличия доступа к контуру воздушного компрессора и электрической соединительной коробке.
Меры предосторожности: определите цепь воздушного компрессора, выключите ее и пометьте примечанием, прежде чем работать с проводкой воздушного компрессора на 220 вольт.
Проводка цепи для воздушного компрессора на 240 В
- Размер цепи для воздушного компрессора
Размер цепи зависит от размера воздушного компрессора и номинальной мощности двигателя. В руководстве по эксплуатации воздушного компрессора будет указан требуемый источник питания. Для большинства больших воздушных компрессоров потребуется специальный контур. Выделенная цепь обеспечит достаточную мощность для устройства и предотвратит срабатывание цепи, которая используется совместно с другим оборудованием или инструментами. - Провод заземления воздушного компрессора 220 В
Брэд, я понимаю ваши мысли, и многих это сбивает с толку. Дело в том, что при стандартном двигателе на 240 вольт для такого оборудования, как воздушный компрессор, всего два изолированных провода на 220/240 вольт и один отдельный провод на массу.
Выделенная цепь обеспечит достаточную мощность для устройства и предотвратит срабатывание цепи, которая используется совместно с другим оборудованием или инструментами.Нейтральный провод и цепь оборудования на 220/240 В
- Для этого типа оборудования на 220 В нулевой провод не требуется.
- Новые цепи на 240 В для кухонного оборудования, такого как плиты и сушилки для прачечных, требуют отдельного изолированного нейтрального провода и отдельного провода заземления, поскольку эти новые устройства имеют цепи управления на 120 В.
- Это еще не относится к воздушным компрессорам на 220/240 вольт.
- С появлением новых цепей управления практически для всего это может измениться.
- Провод заземления воздушного компрессора подключается к отдельной клеммной колодке заземления, соединенной с заземлением электрической системы.
- Как и в случае любой электрической цепи, при правильной установке заземляющий провод является наиболее важным проводом цепи, поскольку он помогает защитить оборудование и пользователя в случае короткого замыкания или электрической неисправности.
Каталожный номер: Переключатель воздушного компрессора: 220 В, 20 А, 2-полюсный
Например, я обнаружил, что двухполюсный переключатель на 20 А, 220 В очень хорошо работает в качестве переключателя включения/выключения для воздушных компрессоров, как описано в этой электрической схеме. проект.
Подробнее об электропроводке воздушного компрессора на 220 В
Как установить подпанель Электропроводка Электрическая сервисная панель
Цепи электропроводки и автоматические выключатели
Схемы электропроводки дома на 240 вольт и установленные автоматические выключатели с указанием типов и величин силы тока, используемых в большинстве домов.
Электрические провода для домашней электропроводки
Электрический провод для дома
Полный список типов электрических проводов и деталей, используемых для домашних проектов, с информацией о кодах электрических проводов служит в качестве руководства по выбору.
Схема электропроводки 220 В
Электропроводка Электрическая розетка 220 В
Домашняя электропроводка включает розетки 110 В и 220 В, а также розетки, которые есть в каждом доме. Посмотрите, как выполняется разводка электрических розеток для дома.
Бытовые автоматические выключатели и плавкие предохранители
Руководство по бытовым автоматическим выключателям и тому, как они работают для защиты вашей электропроводки. При правильной установке ваша домашняя электропроводка защищена устройством защиты цепи.
Коды электропроводки
Кодексы электротехники Справочник, содержащий электрические коды для электромонтажа электрической цепи воздушного компрессора.
Вам также может быть полезно:
| ||||
| ||||||||
…и многое другое. Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки стиль=”очистить: слева”> | ||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=”clear: left”>
style=”clear: left”>Как подключить трехфазный воздушный компрессор
» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях для домашней электропроводки
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Как подключается воздушный компрессор и куда идут провода? Подключение трехфазного двигателя для воздушного компрессора, Основные требования к подключению электродвигателей, Схемы трехфазного двигателя. |
| ||||
Электродвигатель воздушного компрессора
Электрика Вопрос: Как подключен трехфазный воздушный компрессор и куда идут провода?
- У нас есть воздушный компрессор Saylor Beall, который мы пытаемся подключить.
- В предыдущем магазине он работал нормально, а потом мы перенесли его в этот магазин.
- Двигатель 3-х фазный и подключен согласно схеме для низкого напряжения 220.
- На наклейке видно, что можно подключить на 220 или 460. Все подключено и подключено к контроллеру, но вот тут у нас проблемы, не могу запустить, только гудит.
- Пускатель двигателя представляет собой Cutler Hammer # A10CNO. Провода от автоматического выключателя нашего магазина имеют 2 желтых провода под напряжением по 120 вольт каждый, 1 белый нулевой провод и 1 зеленый провод заземления.
- Можно ли такой комбинацией проводов подключить компрессор и куда они идут?
- Когда компрессор был перемещен, он был просто отключен от стены и перемещен, все реле давления и провода двигателя находятся на своих местах, как и раньше.
Этот вопрос по электропроводке поступил от Коди из Энида, Оклахома.
Ответ Дейва:
Спасибо за вопрос по электропроводке, Коди.
Подключение трехфазного двигателя воздушного компрессора
Основные требования к подключению электродвигателей- Каждый двигатель должен иметь заводскую табличку, которая обычно крепится сбоку или на конце двигателя. Информация, содержащаяся на этикетке, содержит информацию о размере двигателя и электрических требованиях. Чтобы ответить на этот вопрос, мастерская, в которой будет установлен двигатель, должна иметь электрическую сеть, которая подает либо 3 фазы 230 вольт, либо 3 фазы 460 вольт.
Электрические сервисные панели
- Как и электродвигатели, электрические сервисные панели должны быть снабжены этикеткой, которая прикрепляется либо на крышке, либо внутри двери. Информация на этой этикетке относится к марке и модели электрической панели, а также к номинальному напряжению и силе тока. Здесь, в США, типичная домашняя электрическая панель может быть 120/240 вольт 125 ампер. Реальную силу тока панели лучше всего узнать, изучив главный разъединитель или главный автоматический выключатель, номинальная сила тока которого указана, например, на рукоятке выключателя.
Электропитание для трехфазных двигателей
- Не вдаваясь в подробности, трехфазный электрический щит будет производить 3 отдельные линии электропитания. Однофазная панель на 120/240 В, установленная дома или в магазине, может обеспечить только две отдельные линии питания, поэтому этот тип электроснабжения не может обеспечить необходимую мощность для трехфазного двигателя.
Пускатели трехфазных двигателей и цепи управления
- Как описано выше, типичная цепь трехфазного двигателя будет иметь 3 отдельных изолированных провода для питания и провода заземления. Нейтральный провод не требуется для трехфазного двигателя.
- Электропроводка реле управления
- Как подключить реле управления для такого оборудования, как генераторы, кондиционеры, нагревательные печи и другое оборудование с высоким спросом. Полное объяснение, описывающее принципы, которые легко адаптируются к электропроводке в жилых помещениях.
- Как подключить реле управления для такого оборудования, как генераторы, кондиционеры, нагревательные печи и другое оборудование с высоким спросом. Полное объяснение, описывающее принципы, которые легко адаптируются к электропроводке в жилых помещениях.
Подробнее о подключении электрических реле управления
Краткое описание подключения трехфазных двигателей
- Определите необходимое напряжение и силу тока.
- Определите, имеет ли электрическая сервисная панель такое же напряжение и доступную силу тока.
- Электродвигатели обычно подключаются к контроллеру двигателя или пускателю двигателя, размер которого соответствует мощности двигателя и имеет защиту от тепловой перегрузки.
Подробнее о проводке электрических цепей
Основные схемы электропроводки дома
определение типов и размеров силы тока, используемых в большинстве домов.
Перечень схем электрической панели
- Электрические коды для домашней проводки
- Электрик объясняет правила домашней электропроводки, включая схему AFCI, распределительные коробки, электрические цепи, коды для розеток, коды GFCI, электрическое заземление, электрические проекты, электрические сервисные панели, подземную электропроводку, домашнюю проводку, коды освещения, коды для детекторов дыма.
- Электрик объясняет правила домашней электропроводки, включая схему AFCI, распределительные коробки, электрические цепи, коды для розеток, коды GFCI, электрическое заземление, электрические проекты, электрические сервисные панели, подземную электропроводку, домашнюю проводку, коды освещения, коды для детекторов дыма.
Подробнее об электрических кодах для домашней электропроводки
Бытовые автоматические выключатели
Бытовые электрические автоматические выключатели
Руководство по автоматическим выключателям для дома и тому, как они работают для защиты электропроводки. При правильной установке ваша домашняя электропроводка защищена устройством защиты цепи.
Вам также может быть полезно:
| ||||
Список всех моих полезных видео
Коды NEC для домашней электропроводки ….и многое другое.
| ||||||||
Подключение выключателей света Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Больше новостей | ||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=”clear: left”>
