Подключение дверного звонка. Инструкция. Фото.
СОДЕРЖАНИЕ:
1. Подключение дверного звонка.
2. Типы проводных звонков.
3. Типовая схема подключения дверного звонка.
4. Современное безопасное подключение дверного звонка.
5. Подключение дверного звонка, инструкция.
5.1. Дверной звонок. Схема подключения.
6. Видео.
1. Подключение дверного звонка
Владельцы квартир иногда встречаются с необходимостью ремонта дверного звонка или установки его новой модели. Для этого им необходимо четко знать электрическую схему для подключение дверного звонка и принцип работы. Звонки, которыми гость предупреждает хозяина о своем прибытии делят на:
• проводные;
• беспроводные.
2. Типы проводных звонков
Такие конструкции наиболее распространены и известны. Среди них вначале появились электромеханические модели, которые стали устанавливать на домах знатных людей со второй половины XVIII века. Они продолжают работать с небольшими усовершенствованиями до наших дней. После начала промышленного освоения полупроводниковых элементов стали выпускаться дверные звонки на электронной схеме. У них однотипный звон колокольчика заменен на более разнообразные и мелодичные звуки, которые можно регулировать по продолжительности, громкости и другим параметрам. Из декоративного пластмассового корпуса выходят два провода, которые подключают к цепи питания бытовой сети. С задней стороны корпуса расположены:
• крепежное отверстие;
• регулятор громкости;
• опломбированный винт крепления крышки;
• предупреждающие надписи.
На таких звонках раньше указывали не только параметры сети (≈220В, 50ГЦ), но и тип кнопки — 250 вольт, не ниже.
Это диктуется правилами безопасности. Внутри корпуса размещен динамик и гетинаксовая плата с электронными компонентами.
3. Типовая схема подключения дверного звонка
Электромеханические и электронные проводные модели подключаются к схеме питания по единому принципу: при подаче напряжения на вводные клеммы начинается звучание, а при отключении — прекращается. Для этого ноль сети через клемму распределительной коробки подводят на один провод звонка, а фазу — направляют также на второй вывод, но с дополнительным подключением к контактам кнопки с самовозвратом через отдельную клемму. Таким образом, в схеме подключения электрического звонка распределительная коробка связывает между собой три кабеля от:
• защитного автомата после электросчетчика;
• кнопки;
• звонка.
Кабель, соединяющий кнопку с распределительной коробкой, проходит через стену, в которую вмонтирован дверной блок.
Обычно такая схема подключения выполняется строителями при возведении здания и заложена в проект производства работ. При самостоятельном строительстве для внутренней скрытой прокладки проводов придется штробить стены. Токовые нагрузки, создаваемые звонком, имеют небольшую величину. К тому же они протекают кратковременно. Поэтому тепловое воздействие на проводку незначительное, что позволяет использовать уменьшенное сечение проводов. Чаще всего 1,5 мм квадратных выбирают не по тепловой нагрузке, а по показателям механической прочности. В зависимости от потребностей жильцов квартиры типовая схема может меняться. Иногда при расположении квартиры в общем тамбуре, закрываемом на замок, возникает необходимость устанавливать кнопки звонка на двери тамбура и входную, чтобы гость из подъезда и сосед по квартире могли удобно вызвать хозяина.
4. Современное безопасное подключение дверного звонка
Все рассмотренные схемы работают в зданиях, оборудованных электропроводкой, смонтированной по системе TN-C.
В современных условиях идет переход на систему TN-S или TN-C-S. У них добавляется дополнительный защитный РЕ-проводник, который объединяет через распределительную коробку металлические корпуса всех приборов с землей.
5. Подключение дверного звонка, инструкция
Установка и подключение дверного звонка должна основываться на уже имеющейся схеме подключения (разводки). При строительстве новых домов реализуют проводную схему подключения дверного звонка.
5.1. Дверной звонок. Схема подключения:
В комплекте с дверным звонком не поставляется отдельный кабель с электрической вилкой для подключения к розетке, поэтому стоит заранее позаботится о монтаже проводки. Напряжение на концах для подключения дверного звонка при правильной разводке должно появляться лишь при нажатии на кнопку.
Однако для большей безопасности, подготовку к подключению дверного звонка начинаем с отключения электричества и проверки отсутствия напряжения на концах индикаторной отверткой или мультиметром.
В итоге после разделки кабеля в месте установки дверного звонка получаем необходимые две жилы питающего кабеля: фазный – коричневый, нулевой — голубой.
Для подключения дверного звонка в нашем случае необходимо жилы питающего кабеля подсоединить к самозажимным клеммам, расположенным на задней крышке корпуса звонка. Ввод питающего кабеля в корпус осуществляется через специальное монтажное отверстие.
Для крепления дверного звонка на стене вкручиваем саморез таким образом, чтобы его головка выступала от стены на 3…5мм. Затем одеваем заднюю крышку дверного звонка на головку самореза.
На последнем этапе проверяем правильность подключения дверного звонка, включив в электрическом щитке соответствующий автоматический выключатель и нажав на кнопку около входной двери. Затем закрепляем крышку дверного звонка на корпусе.
Схема подключения дверного звонка без использования дополнительного кабеля для включения в розетку выглядит в интерьере более эстетически.
На приведенных примерах показано прямое подключение оборудования к цепям бытового напряжения 220 вольт. Однако, в целях безопасности эта величина может снижаться. Даже включение в схему электропроводки трансформатора хотя бы на 60 вольт резко уменьшает вероятность попадания человека под действие тока. Такие схемы применяют не только в бытовых устройствах, но в промышленных производствах с опасным оборудованием. Такие конструкции работают по принципу радиопередатчика и приемника. Для передачи/приема сигнала на кнопке-передатчике и звонке-приемнике установлены элементы питания — батарейки. В некоторых устройствах приемник работает без батареек. Его оборудуют вилкой, вставляемой в розетку и встроенным блоком питания. Подобные модели при отключениях напряжения сети не работают, но такие случаи происходят редко. При нажатии кнопки передатчик излучает радиосигнал, а приемник его принимает и запускает алгоритм звучания мелодии на установленное пользователем время. Беспроводные звонки при монтаже не нуждаются в выполнении трудоемкой работы по прокладке кабелей.
6. Видео
Как подключить дверной звонок своими руками?
Как подключить дверной звонок своими руками?Дверной звонок, безусловно, очень полезная вещь, без которой нельзя себе представить ни одну квартиру. Старые дверные замки могли издавать только один звук, за счет механического соударения маятника с куполом звонка. Современные модели намного разнообразнее. Тем не менее, вопрос о том, как установить дверной звонок возникает постоянно. В этой статье я отвечу на основные вопросы, касающиеся установки и предложу пошаговую инструкцию.
Оглавление
- Виды дверных звонков
- Схема подключения звонка
- Как закрепить розетку звонка
- Какие провода использовать для подключения
1
Виды дверных звонков
Перед тем, как покупать дверной звонок, советую убедиться, что выбранная модель хорошо вам подходит. В первую очередь, обратите внимание на звонки с беспроводной связью. В этом случае никаких проводов тянуть вообще не надо. В кнопку и сам звонок вставляются батарейки, которые питают и звонок розетку звонка и кнопку. На самом деле, это идеальный вариант простого звонка, который существует сегодня. Коробка крепится на шурупы в дюбелях, а саму кнопку можно прикрепить на специальную клейкую поверхность в любом удобном для вас месте.
Второй по удобству звонок – проводной. Он состоит из кнопки, розетки, в которой установлен динамик и, собственно, проводов.
Если вы не хотите думать о смене батареек, лучше установить именно такой звонок.
Вообще же, каждый звонок хорош по-своему. Но, так как схема установки беспроводного звонка очень проста, я расскажу о том, как подключить дверной звонок с проводами.
2
Схема подключения звонка

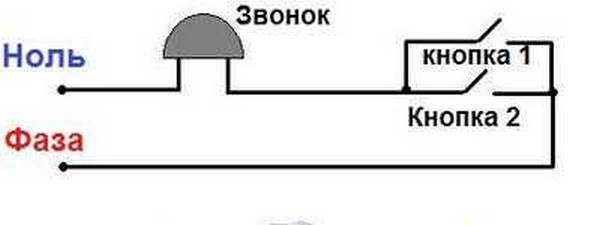

Схема подключения дверного звонка 220В очень проста. Кнопка звонка подключается фазным проводом к однополюсному автомату. В то же время, от главного автомата ноль заводится в розетку звонка. Фаза от кнопки также заводится в розетку. 2 провода – фаза и ноль, подключаются в розетку, в соответствующие разъемы. В современных моделях звонков эти разъемы представлены клеммами, в которые достаточно просто вставить провод. Существуют также зажимные розетки с винтами.
Отвечая на вопрос о том, как подключить дверной звонок, видео которого часто встречается в интернете, можно сказать об использовании этой же схемы. Практически все звонки действуют по одному и тому же принципу. Если Вы подключаете звонок с контроллером мелодий, то, скорее всего, нужно будет вставить нулевой и фазный провод в разъемы подключения звонка, а провода контроллера развести, согласно схеме в самом звонке.
3
Как закрепить розетку звонка
Итак, я рассказал про схему подключения дверного электрического звонка. Теперь нужно определить, куда повесить розетку под него. Конечно, розетку можно закрепить прямо к стене, если есть такая возможность, но можно поступить иначе. Почти все производители снабжают устройства скрытым креплением под шуруп. Поэтому, вворачиваем шуруп в дюбель на стене, но не до конца. Вешаем на этот дюбель розетку, подключаем провода (предварительно заведя их через заднюю крышку) и получаем готовый, действующий звонок, который спокойно висит на одном шурупе.
Если такое крепление не предусмотрено, можно вставить звонок непосредственно в стену, прикрепив его шурупами в дюбелях. Так или иначе, для вывода проводов, вам потребуется коронка по бетону или большое сверло. Подключение дверного звонка почти завершено.
4
Какие провода использовать для подключения
Я рекомендую выбирать провода, как на свет. Но вы можете обойтись двужильным проводом с сечением 1,5 кв.
мм. Тока для звонка нужно не очень много, а земля в схеме его подключения почти никогда не используется.
Еще несколько слов о том, как подключить дверной звонок, если из стены торчат 4 провода. Индикатором определяем фазы и ноль, затем просто подключаем к звонку одну из фаз при выключенном электричестве.
Вторую фазу изолируем.
ПОМНИТЕ! Все соединения проводов друг с другом выполняются исключительно в распределительных коробках!
Подключение дверного звонка почти закончено. Осталось только включить электричество и проверить его работоспособность.
Автор
Профессиональный Строитель
Мурманск
Рейтинг: 0 из 5
Оценок: 0
Ошибка
Комментарии (0)
Только зарегистрированные пользователи могут оставлять комментарии. Войдите, пожалуйста.
- Виды дверных звонков
- Схема подключения звонка
- Как закрепить розетку звонка
- Какие провода использовать для подключения
Ошибка:
Суть ошибки:
Спасибо, что делаете наш сервис лучше!
Simple 220V Ding Dong Bell Circuit
You are here: Home / Alarm / Simple 220V Ding Dong Bell Circuit
Цепь звонка звонка с питанием от сети, которая будет генерировать мощный звук звонка звонка каждый раз, когда кто-то нажимает кнопку звонка.
Этот колокольчик издает классический звук колокольчика “Динг-донг”, но без механических деталей. С интегрированным, предназначенным для такого использования, и еще некоторыми компонентами достигается тот же эффект и в твердотельном состоянии (без движущихся частей).
Каждый раз при нажатии на звонок генератор динь-донг создает слабый звуковой сигнал со звуком колокольчиков. Сигнал усиливается усилителем и воспроизводится динамиком. Источник питания обеспечивает цепь напряжением, необходимым для работы. Интерфейс позволяет подключить цепь к централизованным тональным сигналам, таким как домофон или домофон.
Источник питания для цепи звонка динь-дон
Цепь получает питание от положения, обозначенного V +, и заземления. Основной его секцией является интегрированный HT2811 производства корейской фирмы Holtek. Контакт 1 генерирует тактовые сигналы, позволяя микросхеме создавать звук «Динь-дон». Контакты 2 и 3 связаны с RC, задающими два тона звуков (2 = «Дин» / 3 = «Донг»).
Изменение этих элементов позволяет изменить качество звука звонка. Контакт 4 относится к громкости. Контакт 5 выводит звуковой сигнал, который усиливается парой транзисторов общего назначения в схеме Дарлингтона. Клеммы 6 и 7, как правило, связаны с резистором 680K, который изменяет коэффициент усиления внутреннего предусилителя микросхемы. В конечном итоге клемма 8 питает микросхему, которая ограничена по току через сопротивление 100 Ом, а также стабилизирована до 3,3 В через стабилитрон. Конденсатор емкостью 100 мкФ фильтрует возможные остаточные пульсации в линии питания.
Замена интерфейса на герконовое реле вместо кнопочного выключателя
В ситуации, когда нет возможности изменить сеть кнопки звонка, можно использовать именно этот пульт управления. Он получает на входе переменное или постоянное напряжение и выпрямляет его с помощью выпрямительного моста PR, устойчивый выход которого фильтруется через конденсатор 470 мкФ и затем бьет по катушке герконового реле.
Основной элемент этого реле активирует главную цепь подобно стандартной кнопке. Выпрямительный мост (ПР) может быть собран на диодах номиналом 1А 250В и выше. Убедитесь, что напряжение катушки реле идентично напряжению первичного зуммера предыдущего зуммера (обычно 12 В). Несмотря на то, что реле может быть запитано без выпрямления или фильтрации линии, это далеко не практично, поскольку переменный ток может привести к тому, что реле будет вести себя как зуммер, активируя и деактивируя свой полюс 50 раз в секунду, что может вызвать некоторые проблемы для системы с течением времени.
ЭЛЕКТРОПИТАНИЕ
Эта часть цепи получает напряжение домашней электросети для питания рекомендуемого оборудования. Дополнительно позволяет запитать комплект вместе с батареями на случай отключения электропитания. Трансформатор снижает напряжение до 4,5 В переменного тока. Выпрямительный мост (PR) преобразует переменный электрический ток в постоянный, который фильтруется конденсатором 2200 мкФ.
Диоды 1N4007 работают как селектор источника, работая в системе вместе с сетью или батареями по мере необходимости. Предохранитель защищает 220-вольтовую часть трансформатора. Выпрямительным мостом (ПР) может быть любое устройство, напряжение которого может быть больше 250В и ток которого просто не меньше 1А. Точка + V означает выход источника питания, а батареи (4 последовательно) подключаются к точкам + Bat и -Bat.
Об администраторе
Проводка дверного звонка с несколькими выключателями и последовательными лампами – заземление Bondhon
Однофазная проводка линии
Узнайте, как подключить дверной звонок Дверной звонок, как мы все обычно понимаем, по сути является электрическим устройством или устройством, используемым в качестве громкого индикатора. это часто считается необходимым приспособлением, поскольку посетитель может заявить о своем присутствии, нажав кнопку на коже дома.
Это стало обязательной частью комплекта.
Дверной звонок доступен в большом количестве на рынке в нескольких размерах, формах и типах, начиная от самых обычных типов и заканчивая очень изысканными. самые простые из них могут представлять собой колокольчики в стиле зуммеров, которые обычно производят пронзительный, резкий жужжащий звук, а также «звонь-донг», которые более приятны, хотя устройство, как правило, способно издавать только жесткий и громкий звук. быстрый двухтональный звук.
Более привлекающие внимание сорта могут составить компанию мультимузыкальному выходу или могут иметь встроенный фрагмент голосового вывода, что делает его ужасно сложным. Вариант может дополнительно нажимать и включать кнопки, которые являются беспроводными, и поэтому может не потребоваться громоздкое сверление, обычно связанное с проводкой дверного звонка. Тем не менее, поскольку беспроводные дверные звонки будут дорогими, мы, как правило, остановимся здесь на типе, который будет совместим с проводкой и более неприметно используется.
Мы узнаем, как это сделать с помощью нескольких простых иллюстраций, процедура одинакова для каждого типа, упомянутого выше.
Во многих домах, особенно в бунгало, обычно забывают выполнить проводку с кнопкой. вместо того, чтобы связывать местное квалифицированное агентство ООН с некоторой неохотой в выполнении довольно тривиальной части общей завершенной проводки, вы просто соединитесь сами. это может быть очень весело и полезно для обучения.
Если вы готовы запомнить верхнюю часть схемы, вы должны быть в состоянии успешно выполнить не только зуммер|кнопку|кнопку, но и любую традиционную электрическую проводку, включающую выключатель, вспомогательное устройство, а также входное напряжение в любом месте. внутри мира. Толчок, показанный на диаграмме, часто заменяется другим, легким или другим устройством, чтобы вызвать фактическое завершение соответствующей проводки.
