Схемы простых генераторов низкой частоты

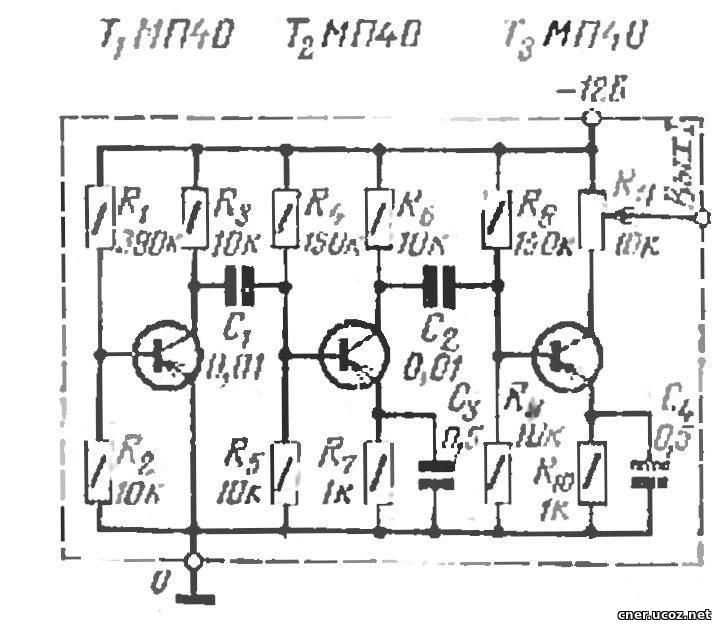

Генераторы низкой частоты (ГНЧ) используют для получения незатухающих периодических колебаний электрического тока в диапазоне частот от долей Гц до десятков кГц. Такие генераторы, как правило, представляют собой усилители, охваченные положительной обратной связью (рис. 11.7,11.8) через фазосдви-гающие цепочки. Для осуществления этой связи и для возбуждения генератора необходимы следующие условия: сигнал с выхода усилителя должен поступать на вход со сдвигом по фазе 360 градусов (или кратном ему, т.е. О, 720, 1080 и т.д. градусов), а сам усилитель должен иметь некоторый запас коэффициента усиления, KycMIN. Поскольку условие оптимального сдвига фаз для возникновения генерации может выполняться только на одной частоте, именно на этой частоте и возбуждается усилитель с положительной обратной связью.
Рис. 11.1
Рис. 11.2
Для сдвига сигнала по фазе используют RC- и LC-цепи, кроме того, сам усилитель вносит в сигнал фазовый сдвиг.
Для получения положительной обратной связи в генераторах (рис. 11.1, 11.7, 11.9) использован двойной Т-образный RC-мост; в генераторах (рис. 11.2, 11.8, 11.10) — мост Вина; в генераторах (рис. 11.3 — 11.6, 11.11 — 11.15) — фазосдвигающие RC-це-почки. В генераторах с RC-цепочками число звеньев может быть достаточно большим. На практике же для упрощения схемы число не превышает двух, трех.
Рис. 11.3
Рис. 11.4
Рис. 11.5
Рис. 11.6
Расчетные формулы и соотношения для определения основных характеристик RC-генераторов сигналов синусоидальной формы приведены в таблице 11.1. Для простоты расчета и упрощения подбора деталей использованы элементы с одинаковыми номиналами. Для вычисления частоты генерации (в Гц) в формулы подставляют значения сопротивлений, выраженные в Омах, емкостей — в Фарадах. Для примера, определим частоту генерации RC-генератора с использованием трехзвенной RC-це-пи положительной обратной связи (рис.
11.5). При R=8,2 кОм; С=5100 пФ (5,1х1СГ9 Ф) рабочая частота генератора будет равна 9326 Гц.
Таблица 11.1
Для того чтобы соотношение резистивно-емкостных элементов генераторов соответствовало расчетным значениям, крайне желательно, чтобы входные и выходные цепи усилителя, охваченного петлей положительной обратной связи, не шунтировали эти элементы, не влияли на их величину. В этой связи для построения генераторных схем целесообразно использовать каскады усиления, имеющие высокое входное и низкое выходное сопротивления.
На рис. 11.7, 11.9 приведены «теоретическая» и несложная практическая схемы генераторов с использованием двойного Т-моста в цепи положительной обратной связи.
Генераторы с мостом Вина показаны на рис. 11.8, 11.10 [Р 1/88-34]. В качестве УНЧ использован двухкаскадный усилитель. Амплитуду выходного сигнала можно регулировать потенциометром R6. Если требуется создать генератор с мостом Вина, перестраиваемый по частоте, последовательно с резисторами R1, R2 (рис.
11.2, 11.8) включают сдвоенный потенциометр. Частотой такого генератора можно также управлять, заменив конденсаторы С1 и С2 (рис. 11.2, 11.8) на сдвоенный конденсатор переменной емкости. Поскольку максимальная емкость такого конденсатора редко превышает 500 пФ, удается перестраивать частоту генерации только в области достаточно высоких частот (десятки, сотни кГц). Стабильность частоты генерации в этом диапазоне невысока.
Рис. 11.7
Рис. 11.8
На практике для изменения частоты генерации подобных устройств часто используют переключаемые наборы конденсаторов или резисторов, а во входных цепях применяют полевые транзисторы. Во всех приводимых схемах отсутствуют элементы стабилизации выходного напряжения (для упрощения), хотя для генераторов, работающих на одной частоте или в узком диапазоне ее перестройки, их использование не обязательно.
Схемы генераторов синусоидальных сигналов с использованием трехзвенных фазосдвигающих RC-цепочек (рис. 11.3)
Рис.
11.9
Рис. 11.10
показаны на рис. 11.11, 11.12. Генератор (рис. 11.11) работает на частоте 400 Гц [Р 4/80-43]. Каждый из элементов трехзвен-ной фазосдвигающей RC-цепочки вносит фазовый сдвиг на 60 градусов, при четырехзвенной — 45 градусов. Однокаскадный усилитель (рис. 11.12), выполненный по схеме с общим эмиттером, вносит необходимый для возникновения генерации фазовый сдвиг на 180 градусов. Заметим, что генератор по схеме на рис. 11.12 работоспособен при использовании транзистора с высоким коэффициентом передачи по току (обычно свыше 45…60). При значительном снижении напряжения питания и неоптимальном выборе элементов для задания режима транзистора по постоянному току генерация сорвется.
Рис. 11.11
Рис. 11.12
Рис. 11.13
Звуковые генераторы (рис. 11.13 — 11.15) близки по построению к генераторам с фазосдвигающими RC-цепочками [Рл 10/96-27]. Однако за счет использования индуктивности (телефонный капсюль ТК-67 или ТМ-2В) вместо одного из ре-зистивных элементов фазосдвигающей цепочки, они работают с меньшим числом элементов и в большем диапазоне изменения напряжения питания.
Рис. 11.14
Рис. 11.15
Так, звуковой генератор (рис. 11.13) работоспособен при изменении напряжения питания в пределах 1…15 В (потребляемый ток 2…60 мА). При этом частота генерации изменяется от 1 кГц (ипит=1,5 В) до 1,3 кГц при 15 В.
Звуковой индикатор с внешним управлением (рис. 11.14) также работает при 1)пит=1…15 В; включение/выключение генератора производится подачей на его вход логических уровней единицы/нуля, которые также должны быть в пределах 1…15 В.
Звуковой генератор может быть выполнен и по другой схеме (рис. 11.15). Частота его генерации меняется от 740 Гц (ток потребления 1,2 мА, напряжение питания 1,5 В) до 3,3 кГц (6,2 мА и 15 В). Более стабильна частота генерации при изменении напряжения питания в пределах 3…11 В — она составляет 1,7 кГц± 1%. Фактически этот генератор выполнен уже не на RC-, а на LC-эле-ментах, причем, в качестве индуктивности используется обмотка телефонного капсюля.
Низкочастотный генератор синусоидальных колебаний (рис.
11.16) собран по характерной для LC-генераторов схеме «емкостной трехточки». Отличие заключается в том, что в качестве индуктивности использована катушка телефонного капсюля, а резонансная частота находится в диапазоне звуковых колебаний за счет подбора емкостных элементов схемы.
Рис. 11.16
Рис. 11.17
Другой низкочастотный LC-генератор, выполненный по каскодной схеме, показан на рис. 11.17 [Р 1/88-51]. В качестве индуктивности можно воспользоваться универсальной или стирающей головками от магнитофонов, обмотками дросселей или трансформаторов.
RC-генератор (рис. 11.18) реализован на полевых транзисторах [Рл 10/96-27]. Подобная схема используется обычно при построении высокостабильных LC-генераторов. Генерация возникает уже при напряжении питания, превышающем 1 В. При изменении напряжения с 2 до 10 6 частота генерации понижается с 1,1 кГц до 660 Гц, а потребляемый ток увеличивается, соответственно, с 4 до 11 мА. Импульсы частотой от единиц Гц до 70 кГц и выше могут быть получены изменением емкости конденсатора С1 (от 150 пФ до 10 мкФ) и сопротивления резистора R2.
Рис. 11.18
Представленные выше звуковые генераторы могут быть использованы в качестве экономичных индикаторов состояния (включено/выключено) узлов и блоков радиоэлектронной аппаратуры, в частности, светоизлучающих диодов, для замены или дублирования световой индикации, для аварийной и тревожной индикации и т.д.
Литература: Шустов М.А. Практическая схемотехника (Книга 1), 2003 год
Генераторы сигналов, схемы самодельных измерительных приборов (Страница 3)
Транзисторный генератор прямоугольных импульсов с перестройкой
Перестраиваемый генератор прямоугольных импульсов состоит из мультивибратора на транзисторах V2, V6 и V3, V4 с перестраиваемой частотой следования и изменяемой скважностью импульсов и двух ключевых каскадов на транзисторах V1 и V5. Порог срабатывания ключевых каскадов определяется …
1 5509 1
Генератор секундных импульсов на ОУ и транзисторах
Генератор секундных импульсов при своей простоте обладает относительно высокой стабильностью.
-4, что обеспечивает средний суточный уход электронных часов не более …
0 4185 0
Генератор тактовых импульсов длительностью 10 мкс
Генератор тактовых импульсов в системах телеизмерений формирует импульсы прямоугольной формы длительностью 10 мкс, частотой следования 1,6 кГц. Параметры последовательности импульсов могут быть изменены подбором взаимосвязующей цепи R1*C1*. Так, уменьшение сопротивления резистора …
0 3367 0
Генератор звуковой частоты на германиевом диоде
Принципиальная схема простого генератора звуковой частоты на германиевом диоде. Свойство германиевых диодов иметь отрицательный участок на обратной ветви вольт-амперной характеристики использовано в генераторе-релаксаторе. Этот генератор можно использовать как пробник, источник звуковых колебаний при озвучивании игрушек и т. д. Амплитуда напряжения на выходе генератора около…
0 4056 0
Генератор звуковой и радиочастоты (ЗЧ и РЧ)
Простой генератор сигналов звуковой частоты (ЗЧ) – радиочастоты (РЧ) объединяет два генератора для налаживания и проверки радиоаппаратуры.
0 7095 0

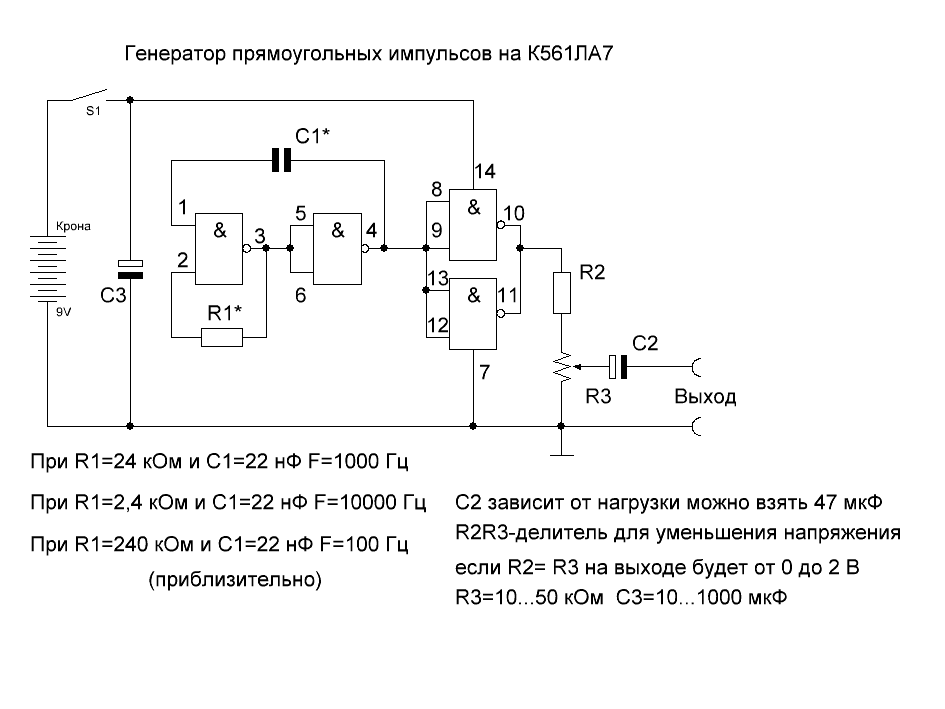

Простые генераторы импульсов на микросхемах (К133ЛА3)
На одном транзисторе и одном элементе логической микросхемы можно собрать импульсный генератор. Такой генератор можно применять при наладке радиоэлектронных утсройств, в измерениях и экспермиентах. При включении питания на выходе микросхемы D1 появляется логическая …
1 7440 0
Несложный транзисторный LC-генератор звуковой частоты (ЗЧ)
Схема простого LC-генератора звуковой частоты (ЗЧ), можно использовать в измерительной аппаратуре. Преимуществом такого генератора является возможность использования контуров практически с любым соотношением L/C. При L1 = 50 мкГн и С, = 5 мкФ генерируемая частота равна 10 кГц …
0 7421 0
RC-генератор с емкостной настройкой
Принципиальная схема RC-генератора с емкостной настройкой, выполнен на операционном усилителе.
Настройка RC-генератора с помощью сдвоенного конденсатора имеет преимущества по сравнению с настройкой посредством сдвоенных переменных резисторов. В таких генераторах выше стабильность генерируемых колебаний, облегчена точная настройка на заданную частоту, повышена температурная стабильность…
2 6518 0
Генератор звуковой частоты на микросхеме К1УС221Б
Схема генератора звуковой частоты на одной микросхеме, простой прибор для измерений и настройки радиоаппаратуры. Самовозбуждение генератора обеспечивается за счет цепи, образованной конденсаторами С2—С4 и резисторами R1, R2. Подстроечный резистор R4 служит для регулировки глубины обратной связи и, следовательно, амплитуды …
0 4320 0
Генератор качающейся частоты на транзисторах
Качественные характеристики радиовещательного приемника во многом зависят от правильной настройки его УПЧ. Так, например, при узкой полосе пропускания не будут воспроизводиться высокие частоты модулирующих колебаний, а при широкой полосе существенно ухудшается избирательность по соседнему каналу.
Используемый в радиолюбительской практике метод…
0 7251 0
1 2 3 4 5
Простая схема многотонального генератора на транзисторах 9836 просмотров
Многотональный генератор часто называют генератором сигналов. Схема генератора тона представляет собой простую электронную схему, которая имеет широкое применение в различных областях. Схема ниже обычно создает различные уровни звуковых частот с помощью электрических средств. Термин «многотональный» в названии описывает рабочее поведение схемы. Он усиливает выходной сигнал на различных желаемых уровнях, известных как тона.
Ключевым элементом многотонального генератора является транзистор 2N2646. 2N2646 представляет собой однопереходный транзистор с тремя выводами, который широко известен как переключатель с электрическим управлением. В ней в идеале используются автогенераторы, датчики, схемы запуска тиристоров, таймеры и т.д. Отныне транзистор в этой схеме при минимальном списке компонентов дает наилучший результат в качестве генератора тона.
Купить на Amazon
Аппаратные компоненты
Следующие компоненты необходимы для изготовления схемы многотонального генератора
| S.no | Component | Value | Qty |
|---|---|---|---|
| 1. | Breadboard | 1 | |
| 2. | Connecting Wires | 1 | |
| 3. | Battery | 9v | 1 |
| 4. | Transistor | 2N3904, 2N2646 | 1 |
5. | Push Button | 3 | |
| 6. | Variable Resistor | 100k | 3 |
| 7. | Resistors | 470, 47 ohm | 1, 1 |
| 8. | Ceramic Capacitor | 100NF | 1 |
| 9. | Динамик | 8 Ом | 1 |
2N3904 Pinaout
для ANTARESE ASTERSED ASTERSED ASTERSED ASTERSED ASTERSED ASTERSESE OF ASTERSED ASTERSESS OF ASTERSESS OF ATSERESSE OF ASTERSESSE OF ASTERSESSE OF ASTATERSERSESEST ASTERSESS OF ASTATERSERSEST ASTERSESSE OF.
04
2N2646 Схема расположения выводов
Для подробного описания схемы расположения выводов, размеров и технических характеристик загрузите техническое описание схемы многотонального генератора 2N2646
. Три переменных резистора по 100 кОм генерируют разные уровни тона; однако конденсатор емкостью 100 нФ помогает увеличивать и уменьшать частоты генератора. Транзистор Q2 способствует усилению сигнала, который используется для 8-омного динамика на выходе.
Применение и использование
- Генератор тона чаще всего используется в музыкальных инструментах
- Он также используется для обнаружения неисправностей в датчиках кабельного телевидения
- Устройство для борьбы с вредителями использует генератор тона для генерации частоты, которая отпугивает вредителей
- Тон-генератор также используется для записи музыки в звукоизолированном помещении
Похожие сообщения:
5 Простые схемы генератора синусоидальных колебаний
Генератор синусоидальных колебаний фактически представляет собой схему генератора синусоидальных колебаний, генерирующую экспоненциально возрастающую и падающую синусоидальную форму волны.
5 простых схем генератора синусоидальных колебаний, представленных в следующей статье, легко построить, поскольку они включают небольшое количество обычных электронных компонентов и могут использоваться для генерации экспоненциально изменяющейся формы волны с заданной частотой. Частота определяется цепью обратной связи RC между входом и выходом схемы.
Форма синусоидального сигнала, которую можно получить с помощью следующих цепей, представлена на следующей диаграмме:
1) Высококачественный генератор синусоидальных колебаний
Приведенная ниже схема генератора синусоидальных колебаний не только проста в сборке, но и обеспечивает исключительно чистый выходной сигнал с общим уровнем шума и искажений менее 0,1%.
Конструкция представляет собой простой осциллятор с мостом Вина, сконфигурированный на основе операционного усилителя.
Однако схема состоит из термистора Th2, используемого для стабилизации коэффициента усиления замкнутого контура схемы с величиной, которая может генерировать выходной синусоидальный сигнал очень хорошего качества с амплитудой около 2 вольт от пика к пику.
Единственным недостатком этой схемы является наличие термистора RA53, обладающего полезным свойством самонагрева. Этот тип термистора может быть намного дороже по сравнению с обычными термисторами.
Тем не менее, простая конструкция этого генератора синусоидальных колебаний и превосходный выходной синусоидальный сигнал, полученный благодаря этому методу стабилизации, вероятно, оправдывают его высокую стоимость.
В качестве альтернативы вы можете заменить термистор маленькой лампочкой накаливания на 6 В для получения того же эффекта
Конденсаторы С1, С2 и резисторы R1, R2 служат для фиксации рабочей частоты выходной синусоиды. Здесь значение резистора R1 может быть таким же, как R2, и точно так же C1 и C2 также могут иметь одинаковые значения.
Частота синусоидального сигнала может быть определена по следующей формуле R2 может быть установлен на 33k. Изменение либо резисторов, либо конденсаторов позволяет получить противоположно пропорциональное изменение значения частоты.
Рекомендуется, чтобы номиналы двух резисторов находились в пределах от нескольких кОм до многих мегаом. Для конденсаторов подойдет любое значение в диапазоне нескольких пФ и выше.
Сказав это, вы не можете использовать конденсаторы поляризованного типа, такие как электролитические или танталовые элементы, и практически говоря, это условие ограничивает значение конденсатора максимум около 2,2 мкФ.
Выходную частоту синусоидального сигнала можно регулировать, заменив резисторы R1 и R2 постоянными резисторами и включив последовательно потенциометр, и, безусловно, необходимо использовать сдвоенный потенциометр, чтобы убедиться, что ряды резисторов R1 и R2 значения могут быть изменены комбинированным образом.
Схема работает при минимальном напряжении питания около 6 вольт, а схема может выдерживать абсолютный максимум 36 вольт. Эта простая схема генератора синусоидального сигнала может эффективно управляться через двойной симметричный источник питания, использующий источник питания 0 В с отводом от середины, генерируемый резисторами R3 и R4.
Если схема питается от подлинного двойного источника питания, то очевидно, что R3 + R4, как правило, не нужны и могут быть устранены.
2) Упрощенный генератор синусоидального сигнала
На следующем рисунке ниже показана схема другого генератора синусоидальных колебаний, который по существу точно такой же, как и предыдущий. Однако он работает с методом стабилизации усиления, который не зависит от дорогого термистора.
Диоды D1 и D2 используются для минимизации коэффициента усиления замкнутого контура усилителя, как только выходное напряжение становится выше примерно +/-0,5 В, что эффективно предотвращает переход схемы в неустойчивый колебательный режим. Это, в свою очередь, позволяет избежать возможности сильного ограничения и искажения выходного сигнала.
Однако вы можете обнаружить значительный уровень искажений в выходном синусоидальном сигнале, что может быть неприемлемо для приложений, в которых ожидается высококачественная синусоидальная волна.
Выходной уровень синусоидального сигнала составляет около 500 мВ RMS.
3) Использование усилителя звука LM380
Схема построена на основе усилителя мощности звука (IC1), используемого в схеме генератора с фазовым сдвигом. Трехсекционная схема фазового сдвига используется для обеспечения обратной связи между выходом и инвертирующим (-) входом IC1. R2 — C1, R3 — C2 и R4 — C3 составляют три части, каждая из которых обеспечивает 60-градусный фазовый сдвиг на определенной частоте. В результате на этой частоте три части имеют общий фазовый сдвиг в 180 градусов. С предоставленными настройками схема колеблется примерно с частотой 1k5 Гц.
Цепь такого типа обычно должна генерировать синусоидальный сигнал на выходе, поскольку чистый звуковой сигнал приятно слушать в течение продолжительного времени. Здесь этот синусоидальный сигнал воспроизводит форму сигнала, генерируемого реальной связью CW (Морзе), когда он обрабатывается приемником. Если коэффициент усиления усилителя лишь немного компенсирует неэффективность цепи обратной связи, эта схема будет генерировать относительно чистую синусоиду.
Это достигается изменением резистора R1 для обеспечения желаемого уровня потерь через канал обратной связи. Из-за отсутствия обратной связи он тормозится вблизи точки окончания колебаний. C4 и размыкающее соединение на выходном разъеме обеспечивают подачу выходного сигнала на динамики. Если вставить вилку в выходную розетку, динамик сразу отключится. Устройство имеет выходную мощность около 100 мВт (среднеквадратичное значение) и потребляемый ток примерно 20 мА, когда клавиша нажата.
4) Синусоидальный генератор на одном транзисторе
Транзисторный генератор с фазовым сдвигом представляет собой очень простую схему, которую можно использовать для генерации выходного синусоидального сигнала. Сказав это, пока не будет использована какая-либо стабилизация усиления, он может генерировать выходной сигнал с экстремальными уровнями искажений. Рабочая частота этого транзисторного генератора синусоидальной волны регулируется 3 резисторами и 3 конденсаторами.
Из-за использования 3 компонентов регулирования частоты может быть невозможно применить эту конструкцию в приложениях, требующих возможности переменной или регулируемой частоты.
Другая проблема с этой конструкцией заключается в том, что может быть трудно получить удовлетворительную стабилизацию усиления. По этой причине может быть целесообразно использовать этот фазовращающий генератор только в тех схемах, где допустимы фиксированная частота и синусоидальный сигнал низкого качества.
Полная принципиальная схема простого фазовращателя на транзисторах показана на рисунке выше.
Транзистор Tr1 применяется как усилитель с общим эмиттером с высоким коэффициентом усиления, имеющий обратную связь, настроенную на выводах коллектора/базы биполярного транзистора с помощью 3-ступенчатой фазовращающей схемы.
Первая ступень состоит из конденсаторов C1 и R1, вторая ступень состоит из конденсаторов C2 и R2, а последняя ступень состоит из конденсаторов C3 и TR1. С определенной частотой у нас есть фазовый сдвиг на 60 градусов через каждый из этапов сети фазового сдвига, что обеспечивает общий сдвиг на 180 градусов.
Таким образом, данная конструкция имеет положительную, а не отрицательную обратную связь, которая создается в усилителе, а коэффициент усиления TR1 достаточно высок, чтобы гарантировать мощные колебания на этой частоте.
Теоретически рабочую частоту можно рассчитать по формуле: –
Частота = 1/2π6CR
Это означает, что коэффициент усиления усилителя как раз достаточен для поддержания колебаний, однако при практических измерениях вы можете обнаружить, что он существенно выше.
В связи с этим фактическая частота колебаний довольно низкая по сравнению с расчетным числом, а рабочая частота фактически составляет обычно не более 50 процентов от расчетного значения.
Поэтому значения деталей, указанные на диаграмме, обеспечивают выходную частоту около 1 кГц, а не 2 кГц. Частоту этой простой схемы генератора синусоидального сигнала можно настроить, изменив значения C1 и C3, и все эти значения должны быть идентичными.
Изменение значения обеспечивает обратно пропорциональный сдвиг частоты. Частоту цепи также можно отрегулировать, изменив значения резистора, хотя лучше всего оставить R1 и R2 с минимальным значением 3 кОм, которое не должно превышать значение 18 кОм.
Транзистор TR1 может быть практически любым кремниевым транзистором NPN с высоким коэффициентом усиления, например, BC109C, BC108C или BC547.
5) Еще один генератор синусоидальной волны на одном транзисторе
Базовый генератор фазового сдвига может быть построен с использованием одного транзистора. Выход представляет собой синусоиду с чем-то вроде «глыбы», что указывает на то, что процент искажения несколько значителен, около 10%. Это не всегда проблема; при создании звуковых тонов большое гармоническое содержание создает гораздо более интригующий звук. Вставив потенциометр (25 Ом) в вывод эмиттера Q1, можно улучшить качество синусоиды.
Когда сопротивление установлено таким, что цепь лишь слегка колеблется, синусоида становится достаточно чистой. Но при изменении напряжения питания колебание может полностью прекратиться. Рабочую частоту можно изменить, подключив потенциометр 10k к R3 или изменив C1, 2, 3. Установка C1, 2, 3 равными 100 нФ уменьшает рабочую частоту вдвое.
Использование двух транзисторов
После завершения эта схема будет генерировать синусоидальный сигнал с размахом напряжения около 8 вольт и частотой примерно 500 Гц. Этот надежный тестовый сигнал можно использовать для отслеживания звуков через звуковую систему или просто для того, чтобы раздражать жителей поблизости. Изменения в сетях RC: что произойдет? Это меняет тон? Я оставляю это на ваше расследование.
Цепь генератора переменного синусоидального сигнала
Представленная здесь схема генерирует высококачественный выходной синусоидальный сигнал в трех бесступенчатых диапазонах (диапазон 1, от менее 20 Гц до более 200 Гц; диапазон 2, от менее 200 Гц до более 2 кГц; и диапазон 3, от 2 кГц до более 20 кГц), которые охватывают более чем полный спектр звуковых частот. Используется схема типа моста Вина, которая состоит из усилителя с частотно-избирательной положительной обратной связью, создаваемой сетью C-R. Емкостными элементами этой сети могут быть все, что переключается двумя конденсаторами SW1.
R6, R7 и RV1 являются резистивными компонентами, причем последний позволяет регулировать выходную синусоидальную волну во всех вышеупомянутых диапазонах. Эта схема обеспечивает положительную обратную связь по сравнению с операционным усилителем IC1 на основе полевых транзисторов, который имеет низкий уровень шума и искажений.
Неинвертирующий вход IC1 также смещается резисторами RV1a и R6 к центральному ответвлению от питания, генерируемого резисторами R1, R2 и C2. Если необходимо получить удовлетворительные формы сигнала, коэффициент усиления замкнутого контура IC1 должен поддерживаться точно на нужном уровне. Для обеспечения стабильных рабочих параметров и постоянного синусоидального выходного уровня используется схема автоматической регулировки усиления (АРУ).
Цепь отрицательной обратной связи образована стоком резисторов R5, R4 и транзистора Q1 и сопротивлением истока, которая регулирует коэффициент усиления IC1 с обратной связью. Q1 сначала смещен в прямом направлении через резистор R3, чтобы обеспечить адекватное усиление для мощных колебаний.
R8 и C10 связывают часть выхода IC1 с выпрямителем и сглаживающей цепью, состоящей из D1, D2 и C3. Это приводит к положительному смещению, которое пытается отключить Q1, что приводит к снижению усиления схемы.
Чем выше смещение и меньше коэффициент усиления, тем сильнее колеблется схема. Выходной сигнал можно изменять от нуля до примерно 1V5 среднеквадратичного значения с помощью регулируемого аттенюатора RV2. Текущее использование схемы составляет около 7 миллиампер.
IC 741 Wien Bridge Генератор синусоидальной волны Цепь
Рабочая частота схемы определяется C1, C2, R1 и R2, где операционный усилитель 741 подключен к мосту Вина, звуковой синусоидальный генератор. Частота генератора стабилизирована с помощью металлопленочных резисторов и конденсаторов NPO. Эта настройка достаточно стабильна, чтобы ее можно было использовать с приложениями управления тоном.
Заменив R1 и R2 линейным потенциометром с двумя группами, можно легко преобразовать изображенный генератор с фиксированной частотой в регулируемый генератор.
