Схема проверки тиристоров: разные способы, схема для проверки

Схема тестера для проверки исправности тиристоров

Тиристоры можно проверить с помощью омметра, замеряя сопротивление анод-катод полупроводникового прибора так, чтобы отрицательный вывод омметра был подключен к аноду, а положительный к катоду. Омметр должен показать сопротивление от 100 кОм до бесконечности в зависимости от типа проверяемого тиристора. Следующим шагом является соединение управляющего электрода с анодом. Нормальные показания омметра в этом случае – 15…50 Ом. Если теперь отключить управляющий электрод от анода, то на приборе должны сохраниться те же показания, пока не будет отключен анод или катод тиристора (разорвана их связь с омметром). Если теперь снова подключить выводы омметра к аноду и катоду, измерительный прибор не должен показывать никакого конечного сопротивления (или около 100 кОм – в случае с мощными тиристорами), пока управляющий электрод вновь не будет соединен с анодом.

При конструировании электронных схем периодически приходится выбраковывать радиоэлементы различного назначения. К сожалению, и новые приборы, реализуемые магазинами, не всегда гарантируют надежную работу радиоэлектронного узла, а паяные элементы с рекламацией магазины обратно не принимают. В практической работе часто приходится иметь дело с тиристорами, работающими в коммутационных цепях переменного тока, управляющими среднемощной нагрузкой 20…100 Вт. В связи с этим предлагается схема устройства (рис. 5.30), позволяющего в считанные минуты проверить и сделать заключение о пригодности к использованию практически любых популярных тиристоров. Испытания прошли тиристоры серий КУ101/201/221/202, Т10-160, Т122-10, Т161, Т112, Т222, Т15, Т16, Т253 и многие другие.

Рис. 5.30

Для того чтобы не подвергать тиристор пайке, предусмотрен разъем РП10-5, с применением которого значительно облегчается эксплуатация прибора. Выводы тиристора подключают, как показано на схеме, к контактам Х1-ХЗ разъема. Устройство позволяет проверять тиристор не только в режиме ключа, но и исследовать его частотные характеристики. Для этого в схеме реализован транзисторный генератор с широкой регулировкой частоты от 0,1 до 100 Гц на комплементарной паре кремниевых транзисторов VT1 и VT2. Выход генератора через переключатель S2 соединяют с управляющим электродом испытуемого прибора. По мерцанию лампы в цепи катода тиристора можно сделать заключение о работоспособности и частотных характеристиках конкретного тиристора.

Этап первый – проверка тиристора на пробой. Испытуемый прибор VS1 необходимо подключать к схеме при выключенном напряжении питания. После подсоединения тиристора нажмите включатель S1 (его условно можно сравнить с кнопкой «Вкл»), Если тиристор исправен, то на управляющий электрод напряжение не подано и лампа не светится.

Второй этап – проверка прибора в импульсном режиме. Нажмите кнопку S2 «Пуск». Лампа Л1 должна мигать. Частоту мигания установите переменным резистором R1 «Частота». При минимальном сопротивлении резистора R1 – верхнее (по схеме) положение движка – частота генератора будет минимальной. Переменным резистором R3 «Чувствительность» можно подрегулировать устройство так, чтобы проверять не только маломощные, но и приборы средней мощности. Этот резистор задает уровень открывающего напряжения прибора VS1. Нормальное положение движка R3 -в режиме максимального сопротивления.

Вместо лампы на 2,5 В можно использовать любую лампу на напряжение 2,5…6,3 В, рассчитанную на ток 0,1…0,3 А. Напряжение питания схемы соответственно можно варьировать от +5 до +10 В. Конденсатор С1 применяется типа К50-6. Переменные резисторы R1, R3 с линейной характеристикой, например, СП1-В, СП2-2-10 или подобные. Кроме указанного разъема можно использовать любой подходящий с крупными гнездами.

Литература: А. П. Кашкаров, А. Л. Бутов – Радиолюбителям схемы, Москва 2008.

Тестер для проверки тиристоров | NiceTV

Тиристоры можно проверить с помощью омметра, замеряя сопротивление анод-катод полупроводникового прибора так, чтобы отрицательный вывод омметра был подключен к аноду, а положительный к катоду. Омметр должен показать сопротивление от 100 кОм до бесконечности в зависимости от типа проверяемого тиристора. Следующим шагом является соединение управляющего электрода с анодом. Нормальные показания омметра в этом случае – 15…50 Ом. Если теперь отключить управляющий электрод от анода, то на приборе должны сохраниться те же показания, пока не будет отключен анод или катод тиристора (разорвана их связь с омметром). Если теперь снова подключить выводы омметра к аноду и катоду, измерительный прибор не должен показывать никакого конечного сопротивления (или около 100 кОм – в случае с мощными тиристорами), пока управляющий электрод вновь не будет соединен с анодом.
При конструировании электронных схем периодически приходится выбраковывать радиоэлементы различного назначения. К сожалению, и новые приборы, реализуемые магазинами, не всегда гарантируют надежную работу радиоэлектронного узла, а паяные элементы с рекламацией магазины обратно не принимают. В практической работе часто приходится иметь дело с тиристорами,

Рис. 1. Тестер для проверки тиристоров

работающими в коммутационных цепях переменного тока, управляющими среднемощной нагрузкой 20…100 Вт. В связи с этим предлагается схема устройства (рис. 1), позволяющего в считанные минуты проверить и сделать заключение о пригодности к использованию практически любых популярных тиристоров. Испытания прошли тиристоры серий КУ101/201/221/202, Т10-160, Т122-10, Т161, Т112, Т222, Т15, Т16, Т253 и многие другие.
Для того чтобы не подвергать тиристор пайке, предусмотрен разъем РП10-5, с применением которого значительно облегчается эксплуатация прибора. Выводы тиристора подключают, как показано на схеме, к контактам Х1-ХЗ разъема. Устройство позволяет проверять тиристор не только в режиме ключа, но и исследовать его частотные характеристики. Для этого в схеме реализован транзисторный генератор с широкой регулировкой частоты от 0,1 до 100 Гц на комплементарной паре кремниевых транзисторов VT1 и VT2. Выход генератора через переключатель S2 соединяют с управляющим электродом испытуемого прибора. По мерцанию лампы в цепи катода тиристора можно сделать заключение о работоспособности и частотных характеристиках конкретного тиристора.
Этап первый – проверка тиристора на пробой. Испытуемый прибор VS1 необходимо подключать к схеме при выключенном напряжении питания. После подсоединения тиристора нажмите включатель S1 (его условно можно сравнить с кнопкой «Вкл»). Если тиристор исправен, то на управляющий электрод напряжение не подано и лампа не светится.
Второй этап – проверка прибора в импульсном режиме. Нажмите кнопку S2 «Пуск». Лампа Л1 должна мигать. Частоту мигания установите переменным резистором R1 «Частота». При минимальном сопротивлении резистора R1 – верхнее (по схеме) положение движка – частота генератора будет минимальной. Переменным резистором R3 «Чувствительность» можно подрегулировать устройство так, чтобы проверять не только маломощные, но и приборы средней мощности. Этот резистор задает уровень открывающего напряжения прибора VS1. Нормальное положение движка R3 -в режиме максимального сопротивления.
Вместо лампы на 2,5 В можно использовать любую лампу на напряжение 2,5…6,3 В, рассчитанную на ток 0,1…0,3 А. Напряжение питания схемы соответственно можно варьировать от +5 до +10 В. Конденсатор С1 применяется типа К50-6. Переменные резисторы R1, R3 с линейной характеристикой, например, СП1-В, СП2-2-10 или подобные. Кроме указанного разъема можно использовать любой подходящий с крупными гнездами.



А.П. Кашкаров, А.Л. Бутов
“Радиолюбителям – схемы для дома”, 2008

Кремниевый выпрямитель (SCR) | Строительство | Операция | Характеристики | Тестирование

Хотите создать сайт? Найдите бесплатные темы и плагины WordPress.

В этой статье рассматривается конструкция выпрямителя с кремниевым управлением (SCR), работа, коммутация, характеристики, требования к затвору, тестирование и применение, а также соответствующие схемы и блок-схемы.

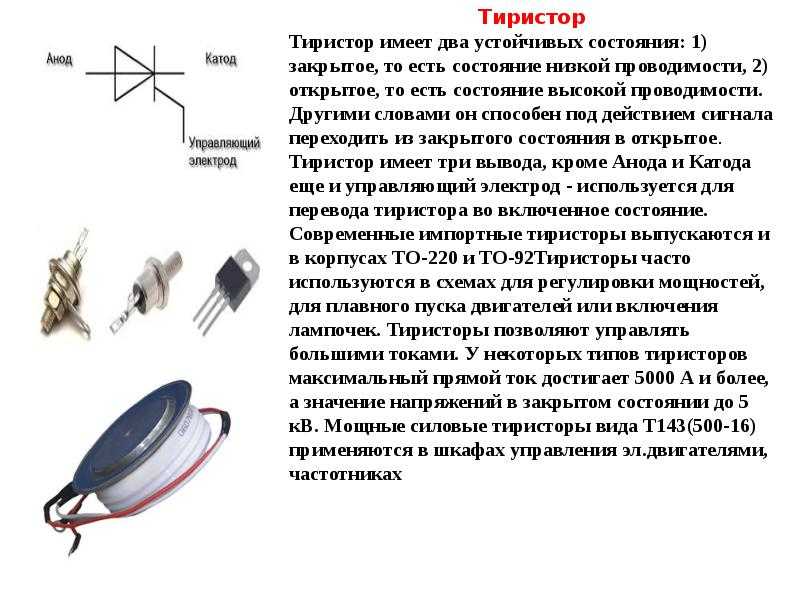

Тиристор представляет собой кремниевый односторонний трехполюсный тиристор. В настоящее время это наиболее часто используемый тиристор с наивысшей номинальной мощностью. Доступны SCR с номинальным током от 1,0 А до значений, превышающих 1000 А, и номинальным напряжением до 5 кВ.

Устройство работает почти так же, как диод p–n  ; то есть он позволит току течь в одном направлении и заблокирует ток в другом направлении. Основное отличие состоит в том, что в SCR можно контролировать прямую проводимость. Проводимость контролируется пропусканием тока через клемму затвора.

Символ SCR показан на Рисунок 1 .

Рисунок 1 SCR Стандартный символ

SCR выпускаются в различных стилях корпуса, в основном в зависимости от рейтинга SCR. Некоторые стили чехлов показаны на Рисунок 2 .

Рисунок 2 Типы корпусов SCR

SCR большего размера изготавливаются в конфигурации «хокки-шайба». Они устанавливаются на радиаторы для отвода избыточного тепла, выделяемого во время работы с большим током.

На рисунке 3 показаны две хоккейные шайбы, два тринистора и два согласующих диода, установленные на радиаторах с водяным охлаждением. Батарейка типа «двойной А» включена в фото для сравнения размеров.

9Рис. 3 типа полупроводниковых материалов. Эта структура обозначается как p–n–p–n.  Таким образом, в устройстве сформированы три полупроводниковых перехода. Рисунок 4 на обороте представлена ​​структура слоев в SCR.

Рисунок 4 Конструкция слоя SCR

Когда само устройство смещено в прямом направлении, т. е. имеет положительный анод по отношению к катоду, два перехода будут смещены в прямом направлении, а третий — в обратном. Именно этот переход с обратным смещением позволяет тринистору блокировать анодный ток до тех пор, пока не потечет ток затвора. Фактический размер кремниевой пластины будет варьироваться во время изготовления для достижения требуемых значений напряжения и тока в штате. Чем выше мощность SCR, тем больше размер пластины.

Несмотря на то, что SCR представляет собой устройство с тремя клеммами, некоторые SCR могут иметь только две клеммы. Это связано с тем, что анод или катод соединены с корпусом.

Некоторые более крупные промышленные SCR также могут иметь четыре клеммы. Это связано с предоставлением отведения «ссылка на ворота». Этот вывод соединен с катодом и скручен вместе с фактическим выводом затвора. Это сводит к минимуму возможность возникновения наведенного напряжения в выводе затвора, вызывающего неправильное срабатывание.

Работа тиристора

Тиристор блокирует прямой ток до тех пор, пока он не будет переведен во включенное состояние с помощью пускового импульса. Это нормальный режим работы SCR. Как и диод p–n , тиристор должен быть смещен в прямом направлении, чтобы протекать анодный ток (прямой ток). Это означает, что анод должен быть положительным по отношению к катоду.

Тиристор переключается из выключенного состояния во включенное, если прямое напряжение слишком велико. Напряжение, при котором тринистор переключается из выключенного состояния во включенное, называется «прямым напряжением пробоя» (9).0009 В _BR ). Этот режим работы обычно не используется, так как нет реального контроля над SCR. Это пробивное напряжение приводит к включению тиристора, когда он преодолевает переход с обратным смещением в устройстве.

Нормальным режимом работы является управление проводимостью с помощью тока затвора. Ток проходит от затвора к катоду. Это означает, что переход затвор-катод должен быть смещен в прямом направлении; то есть затвор положителен по отношению к катоду.

Рассмотрим схему в Рисунок 5 . Если затворный переключатель ( S ₁ ) разомкнут, ток затвора не течет, поэтому тринистор не будет переведен во включенное состояние (при условии, что анодное напряжение не превышает номинальное напряжение отключения устройства).

Рисунок 5 Работа тринистора

Если S ₁ замкнут, то протекает небольшой ток затвора. Это заставит тиристор переключиться во включенное состояние и потечет анодный ток. После включения тиристора и при условии, что анодный ток достаточно высок, ток затвора можно отключить, и тиристор продолжит проводить ток. Теперь он действует так же, как p–n диод.

Прямое падение напряжения является относительно постоянным и имеет номинальное значение 0,6 В. На практике это значение оказывается близким к 1,0 В и может достигать 2,0 В для очень сильноточных тиристоров.

В некоторых случаях может обнаружиться, что тринистор снова выключается при снятии тока затвора. Это означает, что SCR не «защелкнулся» должным образом.

Чтобы тиристор зафиксировался, анодный ток должен возрасти до значения, известного как «ток защелкивания». Как только это значение будет превышено, тиристор защелкнется и продолжит работу, даже если ток затвора будет снят.

Чтобы тиристор выключился, анодный ток должен снизиться почти до нуля. Если ток анода упадет ниже значения, известного как «ток удержания», он вернется в выключенное состояние. Процессы, связанные с уменьшением анодного тока до этого значения, обсуждаются в разделе 10.2.3.

Токи удержания и фиксации для конкретного тринистора всегда очень малы по сравнению с номинальным анодным током. Ток фиксации немного выше, чем ток удержания. Например, тиристор C122E имеет следующие номинальные значения тока:

• ток анода — 8,0 А
• ток фиксации — 25 мА
• ток удержания — 20 мА.

Обратная работа SCR идентична работе диода p–n . Он будет блокировать ток до тех пор, пока не произойдет пробой. Это вызвано тем, что обратное напряжение превышает номинальное пиковое обратное напряжение (PRV) устройства.

Работа тиристора в прямом направлении может быть продемонстрирована с помощью тиристора и аналогового омметра (см. , рисунок 6 ):

Рисунок 6 Этапы работы SCR

1. Переключите омметр на диапазон Ω × 1 и закоротите провода, чтобы обнулить показания. При выполнении этого теста помните, что аналоговый мультиметр изменит полярность своих клемм при переключении на диапазон омов. Во избежание путаницы подсоедините красный провод к клемме с пометкой «минус», а черный провод к клемме с пометкой «плюс». Затем считайте красный провод положительным, а черный – отрицательным.
2. Определите конфигурацию выводов для SCR, используя листы технических данных производителя.
3. Подключите положительный провод к аноду, а отрицательный – к катоду SCR. Наблюдайте за чтением. Это показание должно быть высоким (около бесконечности), потому что SCR должен находиться в режиме прямой блокировки.
4. Подсоедините второй положительный провод от мультиметра к клемме затвора и наблюдайте за эффектом. Показание должно упасть до низкого значения (около 20 Ом).
5. Снимите провод с клеммы ворот и наблюдайте за эффектом. Показание должно оставаться низким, так как SCR должен быть зафиксирован.

Важно понимать, что этот тест не является надежным для сильноточных тиристоров, поскольку омметр может быть не в состоянии обеспечить ток, достаточный для того, чтобы тиристоры защелкнулись. Аналогичные тесты можно провести с использованием источника постоянного тока и подходящей нагрузки.

Из этого исследования работы тиристора следует отметить, что для того, чтобы заставить тиристор переключаться из выключенного состояния во включенное состояние и оставаться во включенном состоянии, должны быть выполнены следующие условия:

• тиристор должен быть смещен в прямом направлении
• импульс тока должен течь от затвора к катоду
• анодный ток должен подняться до уровня, превышающего ток фиксации, чтобы тиристор зафиксировался во включенном состоянии
• анодный ток должен оставаться выше тока удержания, чтобы оставаться во включенном состоянии.

Коммутация SCR

Процесс отключения SCR известен как «коммутация». Чтобы коммутировать SCR, анодный ток должен быть уменьшен до значения ниже тока удержания. Коммутацию можно принудительно вызвать несколькими способами, например:

1. Уменьшите или отключите напряжение питания — в большинстве случаев этот метод нецелесообразен.
2. Кратковременно закоротите клеммы анода и катода тиристора — этот метод может быть опасен в цепях с высоким током и/или высоким напряжением. В большинстве ситуаций это непрактично.
3. Обратное смещение тиристора и инжекция короткого импульса тока от катода к аноду — это наиболее удачный и широко используемый метод обеспечения принудительной коммутации тиристора. Это может быть достигнуто путем обеспечения вспомогательных цепей для подключения заряженного конденсатора или внешнего импульса через SCR, чтобы вызвать коммутацию.

Если тиристор подключен к источнику переменного тока для обеспечения контролируемого выпрямления или управления нагрузкой переменного тока, анодный ток упадет до нуля, когда напряжение питания переменного тока упадет до нуля. Когда питание реверсируется, SCR будет смещен в обратном направлении. Это означает, что SCR коммутируется напряжением питания переменного тока и известен как «коммутация сети переменного тока».

Характеристики и номинальные значения SCR

Типичные прямые и обратные характеристики SCR показаны на Рис. 7 .

Рисунок 7 Кривая прямой и обратной характеристик тиристора

Как и многие другие электронные компоненты, тиристоры имеют много электрических номиналов. Номиналы, наиболее важные в практической ситуации, особенно при замене компонентов, следующие:

1. Пиковое обратное напряжение (PRV) — максимальное пиковое значение напряжения, которое SCR может непрерывно выдерживать при обратном смещении.
2. Прямое напряжение пробоя (VBR) — максимальное значение прямого напряжения, которое можно подать на тиристор при прямом смещении, не вызывая переключения тиристора во включенное состояние.
3. Средний прямой ток (IT(ср)) — максимальный средний прямой анодный ток, который может выдержать тиристор. Чтобы пропускать это значение тока без повреждения тиристора, может потребоваться установка тиристора на радиаторе для отвода тепла, выделяемого в переходах устройства.
4. Ток удержания (IH) — минимальный анодный ток, который будет поддерживать проводимость в тринисторах. Если анодный ток упадет ниже этого значения, SCR переключится из включенного состояния в выключенное.
5. Ток фиксации (IL) — минимальный анодный ток, при котором тиристор фиксируется во включенном состоянии. Если анодный ток не превысит это значение при срабатывании тока затвора, тиристор вернется в выключенное состояние при снятии тока затвора.
6. Dv/dt — максимальная скорость нарастания анодного напряжения, которую может выдержать тринистор в выключенном состоянии, не переключаясь обратно во включенное состояние. Это значение обычно измеряется в вольтах на микросекунду
7. Di/dt — максимально допустимая скорость нарастания анодного тока в тринисторах при переключении из выключенного во включенное состояние. Если анодный ток растет слишком быстро, плотность тока в кремниевой пластине может быть слишком высокой.
8. Максимальное обратное напряжение затвора (VRGM) — величина аналогична номинальному значению PRV тиристора, но относится к переходу затвор-катод. Это значение является максимальным обратным напряжением, которое может быть приложено к переходу затвор-катод. Это значение обычно значительно ниже рейтинга PRV SCR.
9. Максимальное напряжение во включенном состоянии (VT) — максимальное падение прямого напряжения, которое можно ожидать, когда тринистор находится во включенном состоянии.

Для получения всей необходимой информации, касающейся конкретного SCR, может потребоваться обращение к листам технических данных производителя. Технические специалисты и торговцы, работающие в ситуациях, когда используются тиристорные устройства, могут счесть полезным получить полный набор спецификаций от производителя.

Требования к шлюзу SCR

Чтобы гарантировать точное и надежное срабатывание тиристоров, пусковые импульсы должны удовлетворять следующим требованиям:

• Ток и напряжение затвора должны быть достаточно высокими для срабатывания тиристора.
• Ток и напряжение затвора не должны быть достаточно высокими, чтобы вызвать повреждение перехода затвор-катод.
• Импульс стробирования должен подаваться на период, позволяющий полностью включить SCR.

По мере увеличения тока затвора тиристора напряжение, необходимое для перехода тиристора в состояние проводимости, уменьшается. Чувствительность тиристора также увеличивается с повышением температуры. Рисунок 8  показывает зависимость между током затвора и напряжением пробоя.

Рисунок 8 Влияние затвора на напряжение пробоя тиристора

Важны не только величины тока и напряжения затвора, но также фактическая форма и длительность импульса.

Импульс тока затвора должен иметь очень быстрое время нарастания, чтобы обеспечить максимально быстрое распространение проводимости по кремниевой пластине. Это позволяет SCR включаться быстрее. В идеале импульс тока затвора должен иметь время нарастания менее  1  мкс.

Импульс тока затвора должен иметь достаточную длительность для завершения процесса включения. Процесс включения завершается, когда SCR фиксируется. В простой резистивной цепи это может занять всего несколько микросекунд, в то время как в индуктивной цепи процесс может занять больше времени.

Чтобы обеспечить полное включение тиристора до того, как ток затвора будет удален, длительность затвора должна составлять от 50 до 200 мкс.

Амплитуда и длительность стробирующего импульса будут зависеть от типа SCR и характера нагрузки. Рисунок 9  показывает типичный стробирующий импульс для SCR.

Рис. 9 Типичный импульс тока затвора тиристора

В некоторых случаях, когда нагрузка является высокоиндуктивной, необходимо иметь «последовательность импульсов», а не одиночный импульс. Это необходимо для того, чтобы SCR включился и зафиксировался до того, как ток затвора будет снят. «Последовательность импульсов» состоит из серии одиночных импульсов длительностью около 20 мкс с задержкой около 100 мкс между каждым импульсом.

Характеристики переключения SCR делают их идеальными для многих применений. SCR можно включать и выключать очень быстро. SCR классифицируются по времени включения и выключения. Они будут классифицироваться как:

• тиристоры управления фазой — типичное время включения 20 мкс, типичное время выключения 40 мкс
• тиристоры инвертора — типичное время включения 10 мкс, типичное время выключения 20 мкс.

Важно отметить, что время, необходимое для включения или выключения SCR, может зависеть от характеристик нагрузки. Время переключения больше при высокой индуктивной нагрузке, чем при резистивной.

Охлаждение и защита

Несмотря на то, что тиристор представляет собой экономически эффективное средство управления мощностью, некоторые сильноточные тиристоры очень дороги и могут стоить несколько сотен долларов каждый. Поэтому стоит инвестировать разумную сумму денег в компоненты или устройства для защиты SCR.

Тиристоры требуют защиты от:

• чрезмерного тока (защита от короткого замыкания)
• быстро нарастающих токов
• быстро нарастающих прямых напряжений
• чрезмерная температура перехода.

1. Защита от короткого замыкания — последовательно с тиристором устанавливаются специальные предохранители. Эти предохранители могут ограничивать предполагаемый ток короткого замыкания, а также прерывать подачу питания. Они представляют собой разновидность обычного предохранителя HRC. Иногда их называют полупроводниковыми предохранителями или предохранителями с ловушкой.
2. Быстро нарастающий ток (di/dt) — если анодный ток возрастает слишком быстро, плотность тока в кремниевой пластине может стать слишком высокой и повредить тринистор, даже если фактическое значение тока не превышает тока Рейтинг СКР. Чтобы свести к минимуму вероятность этого, индуктивность подключается последовательно с тиристором, чтобы ограничить скорость нарастания анодного тока при включении тиристора.
3. Быстро нарастающие прямые напряжения (dv/dt) — при работе тиристора в режиме прямой блокировки и слишком быстром увеличении анодного напряжения тиристор может включиться, вызывая некорректную работу схемы. Обычно это происходит, когда SCR только что был выключен. Для предотвращения этого резистор и конденсатор соединены последовательно. Эта последовательная комбинация подключается параллельно с SCR. Сеть RC известна как «демпферная сеть» и ограничивает скорость нарастания прямого напряжения на SCR.
4. Чрезмерная температура перехода — несмотря на то, что мощность, рассеиваемая в SCR, относительно мала, температура перехода может стать чрезмерной из-за относительно небольшой массы устройства. Чтобы предотвратить чрезмерное накопление тепла, тиристоры обычно монтируются на радиаторе. Это может быть плоский кусок алюминия или экструдированный алюминиевый радиатор с ребрами для улучшения отвода тепла. Чтобы улучшить теплопроводность между устройством и радиатором, между устройством и радиатором часто смазывают теплоотводящий состав. Рассеивание тепла дополнительно улучшается, если радиатор выполнен из черного анодированного алюминия. В крайних случаях радиаторы могут иметь вентиляторное и/или жидкостное охлаждение.

Следующая схема ( Рисунок 10 ) показывает подключение защитных устройств к SCR.

Рисунок 10 Схема защиты SCR

В некоторых устройствах, использующих тиристорные устройства, могут использоваться другие, более сложные методы защиты. Сюда могут входить методы, предотвращающие включение тиристора при обнаружении неисправности в нагрузке.

Тестирование тиристора

На тиристорном тиристре можно провести ряд внутрисхемных тестов. Это простые тесты, которые дают представление о состоянии SCR. Например:

1.	Измерьте прямое падение напряжения — оно должно быть около номинального значения 0,6 В, если SCR включен, или около напряжения питания, если SCR выключен. Если тиристор включен, а прямое падение напряжения равно 0 В, скорее всего, тиристор закорочен. Эта неисправность обычно вызвана чрезмерным обратным напряжением.
2.	Используйте осциллограф (или высокоимпедансный вольтметр) для обнаружения запускающих импульсов. Если триггерные импульсы отсутствуют, это может быть связано либо с неисправной триггерной цепью, либо с коротким замыканием перехода затвор-катод.
3.	Если подозревается неисправность цепи запуска, отсоедините затвор и очень осторожно подключите резистор между анодом и затвором (подходящим значением может быть около 1 кОм). Если SCR исправен, это действие обычно приводит к его включению. Если это не помогло, SCR следует удалить из цепи для более тщательного тестирования.

Проверка вне цепи может быть выполнена с помощью подходящего аналогового мультиметра, переключенного на диапазон Ом × 1. Помните, что большинство аналоговые мультиметры меняют полярность при переключении на диапазон Ом.

Измерьте сопротивление между каждой из клемм любой полярности, затем сравните результаты со стандартным набором. Ожидаемые сопротивления указаны ниже в Таблице 1 .

Таблица 1 Результаты теста SCR – SCRICALE SCR

9

измерено, его можно дополнительно протестировать, чтобы определить, может ли он срабатывать и фиксироваться. Для малых тиристоров это можно сделать с помощью омметра . Это достигается подключением омметра так, чтобы SCR был смещен в прямом направлении; анод положительный, катод отрицательный. Показания омметра должны быть близки к бесконечности.

Подсоедините второй провод к положительной клемме омметра (см. Рисунок 11(b) ). Подсоедините другой конец этого провода к клемме затвора SCR, и показания омметра должны упасть до низкого значения. Если этот вывод затвора затем отсоединяется, а показания омметра остаются низкими, это указывает на то, что SCR защелкнулся.

Если показания омметра приближаются к бесконечности, SCR не защелкнулся. Тест показан на рис. 9.0014 11(с).

Рис. 11 Тестирование SCR

Этот тест немного сложнее для сильноточного SCR. Возможно, потребуется использовать источник питания постоянного тока и подходящую нагрузку, чтобы обеспечить достаточный ток для фиксации SCR.

В большинстве случаев неисправности тиристоров очень очевидны. Как правило, это:

• короткое замыкание между анодом и катодом, вызванное чрезмерным обратным напряжением
• разрыв цепи между анодом и катодом — вызванный чрезмерным током анода
• короткое замыкание между затвором и катодом — вызванный чрезмерным обратным напряжением затвора
• разрыв цепи между затвором и катодом — вызванный чрезмерным током затвора.

Следует также иметь в виду, что чрезмерный прямой ток между анодом и катодом может привести к повышению внутренней температуры и разрушению пластины в результате плавления. В результате происходит короткое замыкание SCR. Аналогичная ситуация может возникнуть при чрезмерных токах затвора, необратимо повреждающих переход затвор-катод.

Применение SCR

SCR является одним из наиболее широко используемых устройств управления мощностью. Он используется в бесчисленных приложениях в оборудовании, предназначенном для бытового, коммерческого и промышленного использования, включая:

• регулируемые выпрямители
• контроллеры переменного тока
• регуляторы скорости двигателя
• высокопроизводительные печи
• сварочное оборудование
• преобразователи DC/DC3
• отопительное оборудование
• зарядные устройства
• Инверторы (DC/AC преобразователи)

Вы нашли apk для андроида? Вы можете найти новые бесплатные игры и приложения для Android.

Электрическая схема тестера SCR – Просто ПОДСКАЖИТЕ БОЛЬШЕ!

Последнее обновление: 13 июля 2021 г. от Apichet Garaipoom

Как обычно, мы можем проверить SCR с помощью обычного мультиметра. Но это непросто. Схема простого тестера SCR очень полезна. Мы можем узнать положение штифта на выводах затвора, выводах анода и выводах катода. А также можно проверить диод, светодиод и симистор.

Тип устройств SCR, которые используются для работы с постоянным напряжением. При наличии триггерного тока на выводе затвора SCR будет проводить все время. Есть один способ остановить их: снять напряжение питания, которое питает его, оно перестанет проводить ток.

Как это работает.

То же, что и . Рисунок 1. — это схема тестера SCR, которая состоит из нескольких частей, включающих только три резистора и только два светодиода. Работа очень легкая. При подведении SCR к входному разъему (правильно).

При нажатии SW1 светодиод продолжает светиться.

Рис. 1 Схема тестера Perfect SCR

Затем, если нажать SW2, светодиод погаснет на все время, показывая, что SCR уже используется. Но если тестируется светодиодное свечение. К до сих пор не нажмите выключатель. Это указывает на то, что этот SCR «короткое замыкание».

Резисторы R1 должным образом ограничивают ток затвора. Резистор R3 ограничивает ток светодиода около 20 мА, а резистор R2 позволяет протекать току в диапазоне от 110 мА. Переключатель SW1 срабатывает для остановки SCR. Затем, когда вы нажмете этот SW2, LED1 погаснет.

Узнайте: Как работает схема SCR

Сборка и применение
Этот проект прост и состоит из нескольких частей. Таким образом, можно припаять все компоненты и провода без печатной платы.

Приложение, в котором измеряемый светодиод или диод будет использовать только клеммы A и K. Если они хорошие, заставит LED1 светиться.

Если назад, но все еще светло, покажите, что «короткий». Но светодиод 1 с правильной полярностью не светится, указывая на то, что «удар»

Измерение и тестирование SCR также используют, подключив правильное положение, затем нажмите SW1, светодиод загорится. Затем нажмите SW2, LED1 должен погаснуть, показывая, что «хорошо» доступно.

Рисунок 2, как проверить симистор.

Если их вставить, но светодиод LED1 горит, ничего не нажимайте, чтобы указать на «короткое замыкание».

Измерение симистора можно измерить, как показано на рис. 2 (A), (B). См. раздел (A), затем нажмите SW1, загорится LED1. Нажмите SW2, светодиод 1 погаснет, затем снова выполните измерения, как показано на рисунке (B). При нажатии SW1 загорится LED1. Затем нажмите SW2, светодиод 1 погаснет, так как эти способы показывают, что симистор исправен.

Так как нам нужно второе измерение, потому что симистор имеет двухстороннюю функцию, зависит от полярности напряжения между выводами затвора (G) и выводами A1 на A2, которая положительна.
