Электропроводка своими руками: схема, монтаж, прокладка
Содержание:
- Готовим основу для схемы электроснабжения
- Определяемся со структурой схемы электроснабжения
- Выбираем кабель
- Составляем план
- Прокладываем кабеля
Качественная проводка в квартире (доме) является залогом бесперебойной работы электроприборов и безопасности обитателей жилища. Специалисты советуют не использовать одни и те же кабеля дольше 30 лет и по истечении этого срока обязательно менять их. Такая позиция объясняется ограниченностью эксплуатационного ресурса любых проводников и неизбежностью роста нагрузки на домашнюю электросеть. Вот почему монтаж электропроводки в квартире производится в рамках каждого капитального ремонта помещения.
Услуги профессионального электрика обходятся недешево, но при желании все работы можно выполнить самостоятельно. Новая проводка в квартире своими руками — посильная задача, если четко следовать рекомендациям специалистов.
Готовим основу для схемы электроснабжения

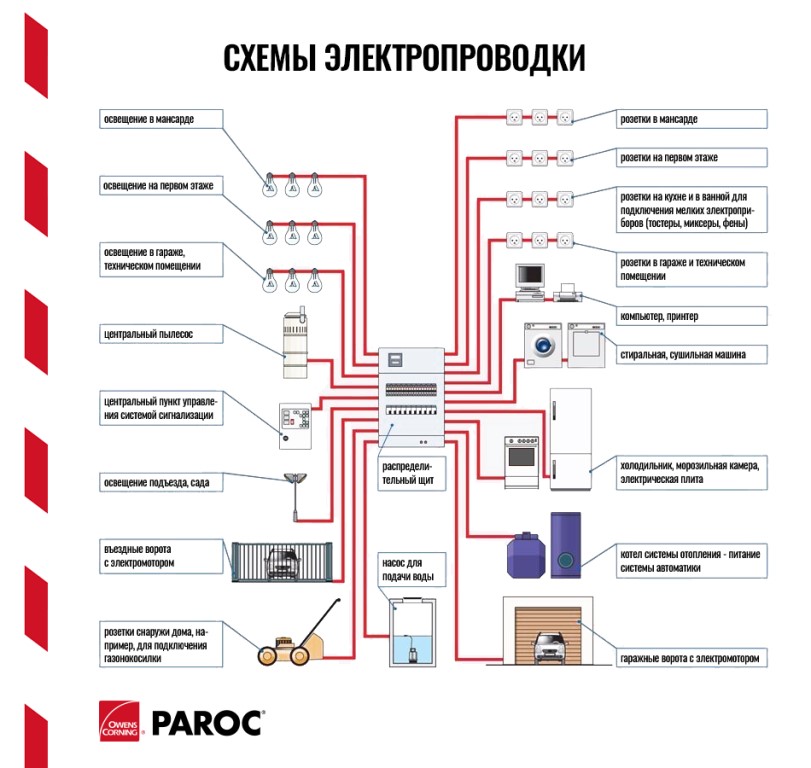

Схема электропроводки в доме предназначена для упрощения процесса прокладки кабелей, а также беспрепятственного подключения всех осветительных приборов и бытовой техники.
Подготовка электросхемы начинается с планирования окончательного дизайна помещения. Когда сформировано четкое представление о будущем месте нахождения приборов, его необходимо отразить на бумаге. В идеале — распечатать план жилища и на нем отметить точки подключения (розетки, включатели), но можно использовать и схематический чертеж, нарисованный от руки.
Определяемся со структурой схемы электроснабжения
В домах старой застройки применялись глухозаземленные нейтральные схемы электроподключения (TN–C). Они обладают низкой надежностью, поэтому активно заменяются токопроводящими системами типа TN–C–S с защитным заземлением потребителей. Такие электросети состоят из бытового щитка, кабелей и электромонтажных изделий (распределительных коробок, подрозетников).
На каждую комнату потребуется минимум пара распределительных коробок для грамотного разведения веток освещения и запитки электроприборов. Количество подрозетников равно суммарному числу всех включателей и розеток.
Щиток играет роль блока управления электроснабжением квартиры. В него монтируют:
- Вводный автоматический выключатель
- Рубильник нагрузки
- Однополюсные выключатели для каждой ветки, ведущей в комнаты или к крупному потребителю (бойлеру, электроплите, кондиционеру)
- Устройства защитного отключения (УЗО)
- Другие элементы управления (реле, таймеры, контакторы)
Монтаж электропроводки в среднестатистической квартире площадью 40—100 м2 осуществляется с использованием следующих категорий устройств:
- Главный автомат с показателями 25—35 А. Чем больше площадь жилища, тем выше должны быть значения тока.
- Несколько видов УЗО под разные номинальные токи (50 А 30 мкА для общего щитка, 30 А 30 мкА для каждой комнаты, 20 А 30 мкА для кондиционера)
- Автоматы для веток различной нагрузки (25 А для каждой комнаты, 16 А для климатической техники)
- Кабеля подходящего сечения
- Гофра
От правильности выбора кабелей зависит работоспособность всей электросети, этому вопросу стоит уделить особе внимание.
Выбираем кабель
Для прокладки электросетей используют алюминиевые и медные проводники. Алюминиевые кабеля считаются недорогими и надежными. Но на деле такая проводка в доме оказывается не самым лучшим вариантом. Из-за быстрого износа алюминиевые провода не обеспечивают надежного соединения клемм и скруток, что приводит к частым сбоям в работе электросети. При этом ремонт такого вида проводки сопряжен с целым рядом проблем:
- Хрупкость кабеля
- Окисления при встраивании в системы с медными проводами
- Образование вредных испарений во время пайки алюминия
С учетом этих аспектов профессионалы настоятельно рекомендуют отказаться от алюминиевых кабелей в пользу медных проводников в поливинилхлоридной оболочке (ПВХ).
Сечение кабеля для прокладки на определенном участке подбирается исходя из нагрузки конкретной ветки электросети. Этот параметр рассчитывается по формуле:
I= P/U
Где I — искомое значение силы тока в сети, U — напряжение, а P — совокупная мощность всех подключаемых электроприборов.
Трехжильный кабель ВВГ 3×2,5 с сечением 2,5 мм подойдет для соединения щитка с распределительными коробками и запитки розеток. ВВГ 3×1,5 применяют для подключения осветительных приборов и их включателей. ВВГ 3×4 идеален для электроплит и других мощных потребителей.
Для корректного подсчета длины проводов необходимо вручную измерить расстояние от щитка до распределительных коробок и дальше, до точек подключения. К полученному значению прибавляют 3—4 метра на погрешность и подгонку. Гофры берут столько же, сколько и проводки.

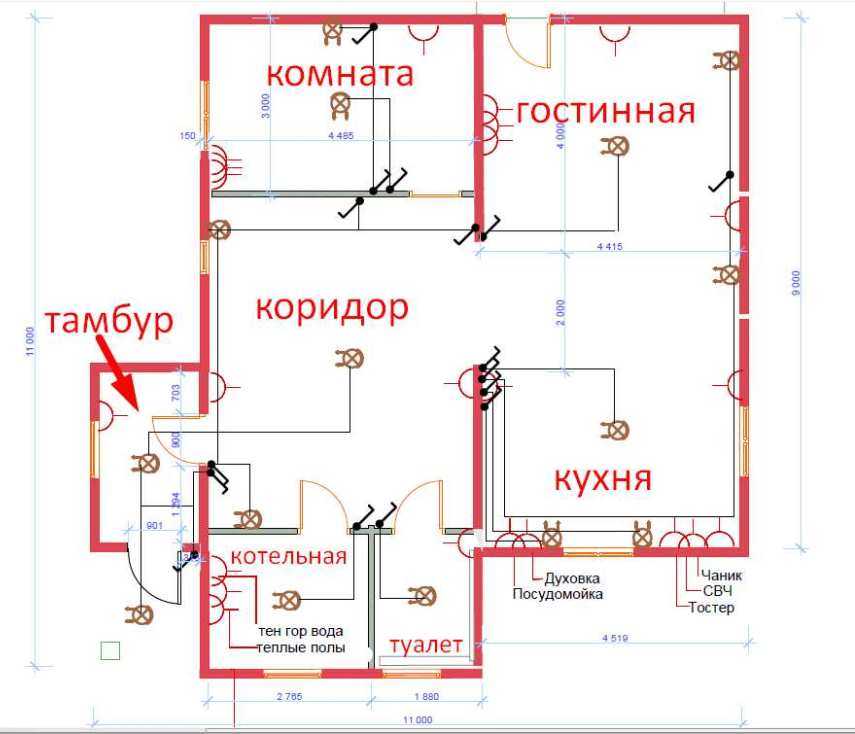

Составляем план
Щиток является начальной точкой схемы.
Как правило, его размещают у входных дверей. Грамотно составленный план обязательно включает:
- Минимум две ветки на каждую комнату для подключения цепей освещения и розеток.
- Обозначения мест запитки каждого стационарного потребителя (бойлера, теплого пола, люстр), всех розеток и выключателей.
- Никаких пометок на территории балконов. Если вы намерены утверждать план в контролирующих инстанциях, такие обозначения будут расценены как грубейшее нарушение ПУЭ, что повлечет проблемы при оформлении разрешения.
Осветительные приборы нельзя запитывать последовательно друг от друга или от розеток. Это чревато возникновением замыканий и выходом из строя всей ветки. Любые светильники должны подключаться автономно, от персонального кабеля.
Хотите убедиться, что электропроводка в доме своими руками будет сделана с соблюдением всех норм и стандартов? Отдавайте схему на утверждение в энергослужбу. Конечно, для этого придется потрудиться над составлением профессионального плана, поскольку зарисовку от руки просто не примут, зато наверняка будете знать, что все составлено правильно.
Процедура бесплатная.
Прокладываем кабеля
Для проведения работ понадобятся:
- Инструмент для штробления стен (отбойный молоток, болгарка с кругом по камню или перфоратор)
- Набор сменных насадок к аппарату (бур по бетону 16—20 мм, долото для бетона 25—30 мм, корончатое сверло)
- Паяльник на 40—60 Вт
- Пассатижи, бокорезы, отвертки с изолированными ручками
- Мультиметр
- Индикатор-фазоуказатель
- Уровень
- Тройник и несколько метров кабеля для времянки
- Переносная электролампа
- Х/б изолента, токопроводящая паста или алебастр
- Строительный шнур для отбивки маршрута электросети
Последний пункт можно заменить карандашом, но он с ним не получится быстро и легко разметить маршрут сети.
Подготавливаем времянку
Для обеспечения электроинструментов питанием на протяжении ремонта необходимо соорудить временную электросеть. Удлинителя на базе кабеля сечением 4 мм2, длиной 7—10 м с тройной розеткой, оснащенной автоматом на 16 А, вполне достаточно.
Избегая контакта проводов с телом, выкручиваем пробки, отключаем автомат и вручную вскрываем дозу возле счетчика и выводим проводку наружу. К ней подключаем времянку, тщательно изолируя места скрутки.
Штробление
Щиток устанавливают на высоте порядка 1,5 м. При этом не рекомендуется подключать его в местах залегания труб отопления или водопровода. Это продиктовано соображениями защиты электрики от аварийных разливов воды. Установка под щитком бетонного заграждения по типу подоконника позволяет обеспечить должную защиту системы и обойти общепринятый запрет.

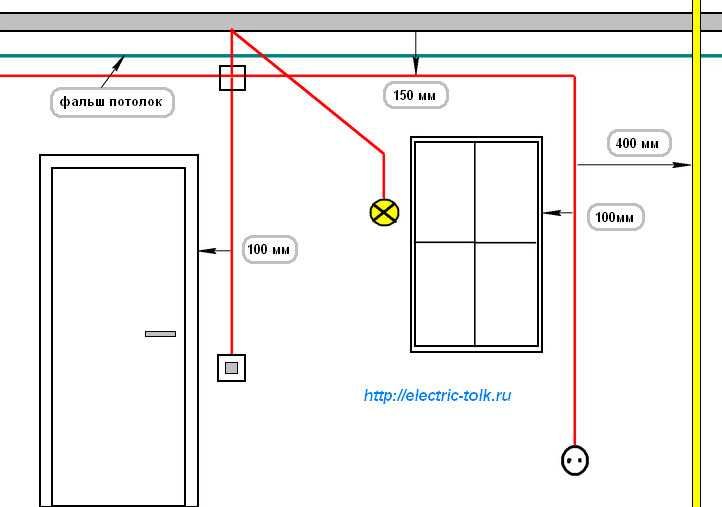

От щитка в соответствии с утвержденным планом размечают электросеть. Все ветви трассы должны пролегать строго вертикально или горизонтально, чтобы при монтаже предметов интерьера на стены избежать случайного повреждений кабеля.
Проводку от щитка к комнате ведут вдоль потолка. Легче всего это сделать за одноуровневым гипсокартонным потолком. Гофра с кабелем просто укладывается в имеющееся пространство.
Укладка кабеля
В выдолбленные полости укладываем гофру с кабелем, закрепляем алебастровым раствором, который точечно наносим на каждые полметра трубки. Распределительные коробки и подрозетники садим на алебастровую подушку, заводим в них проводку, соединяем провода методом скручивания, опрессовывания или спайки. Пары кабелей, подлежащих компоновке, определяются по цвету оболочки.
Ноль (N, нейтраль) обозначают синим цветом, защитные провода (PE) — желтым с продольной зеленой полосой. Фазные провода окрашивают в белый, черный, красный или коричневый оттенки. Недопустимо соединение фазы и ноля, фазы с фазой или подсоединение включателя в разрыв нейтрали.
На последнем этапе вводные концы гофр заводят в щиток. Их обрабатывают проводящей пастой, зажимают хомутом на винте, который куском провода PE соединяют с клеммой заземления щитка. Обесточивают жилище, отключают времянку, изолируют задействованные в ней провода, тестируют работоспособность системы. Если все хорошо, штукатурят ветки.
Если соблюдена технология прокладки кабелей и правильно произведена замена, в квартире проводка обеспечит бесперебойную работу всех электроприборов. При возникновении любых сложностей, необходимо обратиться к профессионалам за помощью. Важно помнить, что на кону не только функциональность системы, но и безопасность обитателей жилища.
Замена электропроводки в квартире своими руками
установка проводки своими рукамиБольшинство людей рассматривают работы по электромонтажу как нечто сложное и невероятно специфичное.
Они, конечно, в чём-то правы, если разбираться в работе трансформаторов, сложных электрических комплексов и т. п. Электрическую проводку, в принципе, может сделать каждый, при скрупулёзном соблюдении специальных правил безопасности. Рассмотрим подробно поэтапную инструкцию проведения проводки для создания в помещении электросети.
Этап №1 – формируем штробу
Перед началом всего комплекса работ необходимо утвердить схему разводки электрики.
схема проводки перед началом работ
Штроба – это прорубленные каналы в кирпиче или бетоне для укладки проводов или других коммуникаций. Первым делом нужно нанести на поверхность стены разметку планируемого размещения выключателей и розеток. Для этого следует отмерить нужное расстояние от поверхности пола, углов помещения дверей или окон. Используя строительный уровень, маркируем места под выключатели и розетки, а также размечаем линии пропилов.
Полезная информация! В домах из монолитного железобетона или кирпича проводку протягивают под фальш-потолком.
В панельных зданиях для этого существуют специальные технические трубы, встроенные в стены!
В панельных зданиях для этого существуют специальные технические трубы, встроенные в стены! На кухне требуется особенно качественная и продуманная проводка, поскольку в этой комнате сосредоточены основные потребители электроэнергии – бытовые установки и приборы. Высоту размещения розеток лучше приспосабливать под уровень кухонной мебели и возможность беспрепятственного подключения техники.
Прорезка канав в стенах под электропроводку осуществляется специальным аппаратом – штроборезом, представляющим собой модифицированную болгарку с рабочим металлическим диском и трубкой-отводом строительного пылесоса. Начинать штробление нужно от места будущего размещения выключателя или розетки и продолжать в направлении потолка.
Внимание! Глубина вырезаемой канавы должна соответствовать диаметру трубки, в которой будут размещены кабели и провода, плюс 8,5–10,5 мм. Оптимальная ширина канала равна 28,0–35,0 мм!
Если предполагается добавление в канал проводов телефонной, домофонной линии ил кабеля телевизионной антенны, то ширину канавки можно увеличить, а затем вложить в неё несколько трубок.
Как только штроба будет полностью прорезана, можно приступать к детальной разметке мест под корпуса розеток и выключателей. Болгаркой с режущим диском прорезаем границы гнезда. Далее, перфоратором выбиваем кирпич или бетон с прорезанных каналов и участков под выключатели и розетки.
В случае создания ниши большего, чем требуется размера, переживать из-за этого не стоит – после подводки проводов избыток пространства заполняется шпаклёвочной смесью.
Этап №2 – прокладываем защитные трубки
Перед прокладыванием проводов и кабелей нужно выполнить некоторые подготовительные манипуляции – вставить коробки под выключатели и розетки в выдолбленные в стенах лунки. После этого, заполняем все ненужные пространства шпаклёвкой и штукатуркой выравниваем края, сглаживая их до уровня стены.
Электропроводку для предохранения от неприятных ситуаций необходимо вкладывать в канал-штробу внутри 15 миллиметровой овальной или круглой ПВХ-трубы.
Пластиковую трубку протягиваем от розеток и выключателей к коробке-распределителю или потребительскому щиту. По такой схеме формируется общая система с выводом на потребительский щиток.
пвх гофра для провода
Совет! Трубка должна быть цельной, а не состоящей из отдельных фрагментов! Чтобы закрепить её в каналах следует использовать поперечные распорки или специальные зажимы, которые нужно располагать равномерно по всей длине с шагом в 24,0–27,5 см!
Завершается эта стадия тщательной шпаклёвкой канала штукатурным раствором или гипсом.
Этап №3 – протяжка электрического кабеля
После размещения всех нужных трубок и высыхания штукатурки следует приступать к проводке кабелей.
Пояснение! Электропроводка бывает нескольких видов: проводная (шнур, гибкий провод) или кабельная. Как правило, кабель передаёт электроэнергию от распределительного щита к выключателям и розеткам, а мягкий шнур – от розеток к приборам!
В основной массе, кабели изготавливаются из двух изолированных проводов и одной оголённой жилы, предназначенной для заземления.
Выбора кабеля – это очень важный процесс при создании электропроводки. Здесь нужно учитывать его предназначение. Например, для освещения применяются провода от одного кв. мм в диаметре, а для соединения потребительского щитка со счётчиком – 6,0–11,5 кв. миллиметров.
таблица мощности сечения провода
Важно! Чем больше сила тока и потребляемая мощность, тем крупнее (толще) должны быть жилы проводки!
Для проведения проводов в трубчатом канале потребуется пластиковая протяжка (зонд или шнур). Последовательность действий такова:
- вставляем зонд в трубку со стороны розетки и проталкиваем его к распределительной коробке;
- закрепляем кабель к концу шнура с помощью петельного соединения;
- вытягиваем протяжку обратно.
По этой технологии размещаются все остальные соединительные провода и кабели. Чтобы не создавать нагромождения проводов и не монтировать новые каналы с трубками предусмотрены специальные промежуточные распределительные коробки.
В них сходятся разводки с разных участков дома, которые объединяются в более крупные кабели, идущие далее к потребительскому щиту.
Этап №4 – маркировка кабелей
Отечественные кабели имеют общепринятую в России трёхцветную маркировку: чёрный провод – нейтральный, зелёный цвет – заземление, а красный – фаза. Однако некоторые предприятия в 1971 году перешли на мировой стандарт, который подразумевает такую расцветку: нейтральный – голубого цвета, фаза – коричневая, а заземление – зелено-жёлтая.
Этап №5 – сборка и монтаж электрощита
Для облегчения дальнейшего подключения, протянутые к потребительскому щиту кабели нужно подписать, поскольку внешне они абсолютно одинаковые. Когда вся проводка успешно протянута, можно начинать сборку и установку щитка.
Интересно! Со времён СССР в некоторых жилищах сохранились щитки с керамическими выкручивающимися пробками-предохранителями – они, естественно, не годятся для работы в современных сетях. Сейчас, домашнюю электрическую сеть оберегают автоматические пакетники, моментально прерывающие поступление тока в помещение при замыкании или превышении допустимой нагрузки в цепи!
При создании сложной сети в многокомнатных строениях необходимо учитывать то, что каждый отдельный контур (сеть на 2–4 комнаты) должен иметь собственный пакетник.
А когда здание не достроено до конца или планируется в дальнейшем подключать дополнительные контуры, в щитки следует установить дополнительные автоматы и для них. У автоматических пакетников есть один недостаток – после перегорания, восстановить его невозможно, нужно приобретать новый аппарат. Но этот минус представляется совсем несущественным по сравнению с той пользой, которую он приносит.
Важнейшим действом, забывать о котором никак нельзя – это подключение заземления (защитный контур для отведения напряжения прикосновения). Для этого нужно все заземляющие жилы (зелёный или зелено-жёлтый цвет!) от кабелей соединить и подключить к специальной пластине на щитке. От неё идёт отводка непосредственно на общую систему заземления здания.
Собранный щиток размещаем в предварительно подготовленный кожух, вмонтированный в стену. Система подготовлена, остался последний штрих – правильно соединить контакты проводов с зажимами пакетников и надёжно закрыть дверцу шкафа-кожуха.
Заключение
Соединять контакты нужно строго по правилам, которые для каждой схемы (лучевая, петлеобразная или замкнутая кольцевая проводка) направления прохождения тока различны! Чтобы выбрать оптимальный вариант подключения при создании цепи, требуется консультация квалифицированного специалиста.
Монтаж системы завершён теперь нужно дождаться электрика из надзорной организации для подключения счётчика!
Сколько стоит переустановить дом? A Budgeting Guide (2023)
Фото: depositphotos.com
Основные моменты- Домовладельцы могут рассчитывать на то, что они заплатят от 561 до 2308 долларов за ремонт дома, при этом средняя стоимость по стране составляет 1432 доллара.
- Точная стоимость замены электропроводки в доме зависит от таких факторов, как размер и возраст дома, объем проекта, тип системы в доме и местные ставки оплаты труда.
- Некоторые из наиболее частых признаков того, что дом нуждается в замене электропроводки, включают устаревшую проводку, обесцвеченные розетки, мерцание света, запах гари и частое срабатывание автоматического выключателя.
- Ремонт электропроводки в доме — это не работа своими руками; а в некоторых районах запрещается выполнять работы с проводкой никому, кроме лицензированного электрика, поскольку это может быть очень опасной задачей для неопытного домовладельца.
По мере развития технологий растет и потребность в питании новых бытовых приборов, игровых компьютеров, обогревателей и всех электрических периферийных устройств, которые есть в современных домах. Старая проводка, которая не была модернизирована, часто недостаточна для работы этих элементов. Результатом является срабатывание автоматических выключателей из-за перегрузки электрических цепей и низкой производительности. Старая проводка также может быть пожароопасной, поэтому затраты на замену электропроводки в доме следует рассматривать как инвестиции в безопасность дома и его жителей.
Приведение проводки в старом доме в соответствие с нормами обычно является одним из первых улучшений, к которому стремится домовладелец. В зависимости от того, где расположен дом, его размера и других факторов, таких как тип стены, замена электропроводки обычно будет стоить от 561 до 2308 долларов, но в особых случаях общий счет может возрасти до 5000 долларов. В среднем по стране большинство домовладельцев будут платить около 1432 долларов.
Потребуется местный электрик, так как это не проект «сделай сам».
Не занимайтесь электромонтажными работами самостоятельно
Лучший лицензированный электрик – лучший выбор. Получите бесплатные оценки без обязательств от ближайших к вам экспертов.
Find a Pro
+ Факторы при расчете стоимости замены проводки H тип комнаты, и нужно ли будет в доме также модернизировать электрический щит обслуживания. Как правило, электропроводка дома стоит от 3 до 5 долларов за фут, и на стоимость влияют следующие соображения. Размер и возраст дома Размер дома является важным фактором при оценке стоимости замены электропроводки. Строительные нормы и правила требуют определенного количества розеток в зависимости от площади стены, поэтому чем больше дом, тем больше розеток. Замена электропроводки в небольшом доме площадью 1000 квадратных футов обычно стоит от 3000 до 5000 долларов, в то время как ремонт дома с жилой площадью 3000 квадратных футов может стоить от 9000 до 15000 долларов.
Возраст дома также имеет значение. Дома, построенные в эпоху, когда еще не использовался гипсокартон, часто имеют стены из реек и штукатурки, что затрудняет протягивание проводов через стены, что увеличивает стоимость установки.
Объем проектаЗамена электропроводки в доме чаще всего направлена на обновление электрических проводов, которые питают розетки, освещение и выключатели, но в некоторых случаях это может включать в себя дополнительные проекты электропроводки. Другие типы проводки, такие как установка новых телефонных розеток, добавляют к стоимости от 50 до 240 долларов за каждую розетку. Также следует учитывать количество розеток и выключателей; добавление розетки или выключателя стоит от 75 до 275 долларов за штуку.
Тип системы и материал В старых домах часто есть 60-амперные электрические системы, которых недостаточно для питания современных приборов и технологий. Более крупные системы на 200 ампер обычно устанавливаются во время замены проводки, что может привести к стоимости проекта от 1300 до 3000 долларов.
Имейте в виду, что в среднем по стране замена проводки по всему дому (включая модернизацию до 200-амперной системы) стоит около 1430 долларов.
Чем больше времени уходит на выполнение проекта по перемонтажу, тем больше вы заплатите. Стоимость рабочей силы варьируется от сообщества к сообществу, но в целом вы можете рассчитывать на оплату от 40 до 100 долларов в час на одного работника.
Почти всегда требуется получение разрешения, и местное управление строительства может захотеть проверить работу электрика, чтобы убедиться, что она соответствует нормам. Разрешения начинаются примерно с 250 долларов, но могут стоить до 500 долларов и более, в зависимости от масштаба проекта.
Не беритесь за электромонтажные работы самостоятельно
Лучшим выбором будет квалифицированный электрик. Получите бесплатные оценки без обязательств от ближайших к вам экспертов.
Найдите профессионала
+ Специальные возможности Электропроводка является относительно простым проектом во время нового строительства, потому что места для стоек открыты, что позволяет электрику легко прокладывать провода.
Это сложнее в существующем доме, где стойки покрыты штукатуркой или гипсокартоном. Прокладка проводов без разрушения существующих стен может оказаться сложной задачей. В большом старом доме, где сложно установить новую проводку, стоимость проекта может достигать 30 000 долларов.
Новая электропроводка должна быть подключена к подходящей сервисной панели. Строительные нормы и правила для большинства новых домов требуют установки сервисной панели на 200 ампер. Небольшой старый дом, в котором проводится ремонт, может обойтись панелью на 100 ампер. Панель на 100 или 200 ампер стоит от 50 до 200 долларов, а панель на 400 ампер — от 400 до 500 долларов. Эти цены указаны для стандартных панелей подрядчика, а отделка более высокого класса увеличивает стоимость. Когда дело доходит до перемонтажа, основная часть затрат приходится на работу.
Типы помещений, в которых производится замена электропроводки Электротехнические нормы различаются в зависимости от помещения.
Для питания энергоемких приборов на кухне, таких как холодильники, духовки и плиты, необходимо больше розеток, поэтому их замена обходится дороже, чем в спальнях. Кроме того, как на кухнях, так и в ванных комнатах требуется установка прерывателей цепи замыкания на землю (GFCI) для защиты жителей от ударов током, вызванных присутствием воды. Замена электропроводки в спальне может стоить от 790 до 3705 долларов, в то время как замена электропроводки в ванной в среднем стоит от 240 до 3710 долларов, а установка новой проводки на кухне стоит от 620 до 2855 долларов.
Фото: depositphotos.com
Дополнительные расходы и соображения Все проекты реконструкции сопряжены с непредвиденными расходами, и замена электропроводки в доме не является исключением. Часто необходимо срезать части стен для прокладки проводов, и каждый раз, когда внутренняя часть стены подвергается воздействию, существует риск обнаружения гнили, плесени или других повреждений, которые следует устранить.
Следующие соображения применимы ко многим проектам по перемонтажу и могут повлиять на окончательную стоимость.
Во многих населенных пунктах требуется инспекция как нового строительства, так и реконструкции электропроводки. Стоимость обычно включена в стоимость разрешения, которая колеблется от 200 до 900 долларов. Проверки проводятся после прокладки электриком новых проводов, но до подключения розеток и выключателей.
Проемы в стенах В старых домах с оштукатуренными стенами практически невозможно протянуть новые провода через закрытые проемы в стенах. В этом случае домовладельцу придется нанять дополнительного подрядчика (не электрика), чтобы вскрыть стены и отремонтировать их после того, как электрик завершит проводку. Для домов площадью 1250 квадратных футов открытие стен и замена электропроводки стоит от 7500 до 15000 долларов. Для домов с минимальным доступом или гораздо больших домов цена может возрасти до 30 000 долларов.
Не беритесь за работу с электричеством самостоятельно
Лучшим выбором будет квалифицированный электрик. Получите бесплатные оценки без обязательств от ближайших к вам экспертов.
Найти профессионала
+ Модернизация и усовершенствованиеМодернизация домашней электропроводки обычно стоит от 526 до 2010 долл. США, и значительная часть причин такой огромной разницы в стоимости зависит от типа необходимых обновлений и улучшений. Например, обновление более нового дома, в котором требуется только обновление сервисной панели, не будет стоить почти столько же, сколько замена проводки в старом доме, в котором все еще используется устаревшая проводка с ручкой и трубкой.
Уборка Если проект замены электропроводки включает в себя открытие стен, это может создать настоящий беспорядок, оставив груды гипсокартона или штукатурки и планки, которые нужно убрать. К счастью, уборка участка и удаление мусора обычно включены в цену предложения подрядчика по возведению стен, но никогда не помешает спросить заранее.
Местный электрик может не предусматривать уборку в своей заявке. Электрики обычно ездят на панельных фургонах, и у них нет средств, чтобы вывозить мусор.
Фото: depositphotos.com
Нужно ли мне менять электропроводку в доме?Удобство — не единственная причина замены проводки; безопасность также является важным фактором. Стоимость замены электропроводки всего дома колеблется от 561 до 2308 долларов, в зависимости от многих факторов. Следующие предупреждающие знаки указывают на необходимость замены электропроводки в доме или устранения определенных проблем с электричеством.
Старая электропроводка Десятилетия назад домашняя электропроводка часто ограничивалась одной розеткой и одним выключателем на комнату, а также одним верхним светом. Электропроводка в то время находилась в зачаточном состоянии, и необходимости в дополнительных розетках не было. Однако сегодняшние домовладельцы имеют доступ ко многим электрическим устройствам, и обновленная проводка жизненно важна для их работы.
Старая проводка просто не подходит для современных домов.
Черные или коричневые участки на выключателях или розетках или оплавленные пятна — верный признак того, что что-то не так. Окрашивание может быть вызвано плохой проводкой или подключением прибора, где вилка не имеет хорошего контакта, что приводит к возникновению дуги или искры, которые поджигают крышку розетки. Проблема чаще всего в розетке или самом выключателе, а не в проводке. Замена розеток может стоить от 100 до 150 долларов за штуку.
Не занимайтесь электромонтажными работами самостоятельно
Лучший лицензированный электрик – лучший выбор. Получите бесплатные оценки без обязательств от ближайших к вам экспертов.
Find a Pro
+ Запах гари Горящие электрические провода имеют отчетливо едкий запах, и если вы почувствуете его, отключите все от розетки или выключите выключатель. Запахи гари возникают по тем же причинам, что и обесцвечивание, а иногда на крышке выпускного отверстия видны пятна.
Однако, если провода в стене расплавились, запах может быть единственным признаком. Отключите выключатель, который обслуживает выключатель или розетку, и не используйте его снова, пока электрик не проверит проблему.
Огни мерцают по разным причинам, в том числе из-за неисправных ламп и перебоев в подаче электроэнергии, что может быть ошибкой электрической компании. Однако они также могут быть вызваны плохой проводкой, поэтому, если вы проверили лампочки, позвоните в свою электрическую компанию, чтобы узнать, не возникают ли у них перебои. Наличие мерцающих огней не обязательно означает, что вам нужно переустановить проводку во всем доме, но если вы не можете решить проблему, вам следует вызвать электрика, чтобы он посмотрел. Ожидайте платить от 40 до 100 долларов в час за услуги электрика.
Частое срабатывание автоматического выключателя Одним из наиболее распространенных признаков того, что существующая проводка не в порядке, является регулярное срабатывание автоматических выключателей.
Это признак того, что вы пытаетесь использовать больше электроэнергии, чем может дать электропроводка или сервисная панель. Если вам нужно переустановить электропроводку во всем доме, в среднем по стране это будет стоить 1402 доллара, в зависимости от размера и возраста дома. Если вам нужно добавить одну цепь, рассчитывайте заплатить в среднем от 100 до 150 долларов.
В 1960-х и 1970-х годах во многих домах была установлена алюминиевая проводка. К сожалению, алюминиевая проводка представляет опасность возгорания. Если ваш дом был построен в этот период и электропроводка еще не обновлялась, лучше сделать это сейчас. Слишком мало розеток — еще один признак того, что пора обновить проводку. В старых домах могла быть только одна розетка на комнату, в то время как сегодняшние строительные нормы обычно требуют, чтобы розетки устанавливались через каждые 6 футов на стене.
Фото: depositphotos.com
Замена электропроводки в доме: сделай сам или наймите специалиста Так же, как заправка кондиционера фреоном или подключение газовых магистралей обычно ограничивается профессионалами, так и прокладка новой проводки или установка новой сервисной панели.
Такие вещи, как установка нового потолочного светильника или замена существующих выключателей новыми, могут быть разрешены, но для перемонтажа дома необходимо знать, какой тип цепи (15-амперный или 20-амперный) требуется в разных местах дома. Перемонтаж также заключается в подключении проводов к сервисной панели, что должен делать только лицензированный электрик.Лучше всего нанять местного электрика для выполнения этой работы. Электрическая компания обычно берет от 65 до 85 долларов в час на одного работника. В зависимости от размера и масштаба проекта, подключение дома обычно занимает от 3 до 10 дней.
Не беритесь за электромонтажные работы самостоятельно
Лучшим выбором будет квалифицированный электрик. Получите бесплатные оценки без обязательств от ближайших к вам экспертов.
Найдите профессионала
+ Как сэкономить деньги на ремонте дома Поскольку о самостоятельной переделке проводки не может быть и речи, многие домовладельцы ищут другие способы сэкономить деньги, при этом нанимая профессионала для выполнения этой работы.
Рассмотрите следующие методы, чтобы немного сократить расходы и по-прежнему пользоваться новыми преимуществами проводки (и дополнительной безопасностью).
- По возможности не открывайте стены. Для этого может потребоваться прокладка новых проводов в кабелепроводе, который можно покрасить в цвет стены. Ремонт, необходимый для ремонта стен, если они открыты, может составлять от 25 до 30 процентов стоимости проекта.
- Позаботьтесь обо всех ваших потребностях в проводке одновременно. Конечно, дешевле провести электропроводку в одной комнате, чем во всем доме, но если вы планируете в конечном итоге заменить электропроводку во всем доме, вы обычно можете сэкономить деньги, если электрик сделает это сразу.
- Если проводка не очень старая, рассмотрите возможность добавления нескольких новых цепей, а не переделки всего дома.
- Выбирайте панели подрядчика, особенно если панель не будет слишком видна.
- Если работа требует вскрытия стен, а вы опытный мастер, спросите, можете ли вы самостоятельно заменить или отремонтировать стену.
- Если электрик прокладывает провода по поверхности стены, закрасьте провода вместо того, чтобы нанимать кого-то.
- После замены электропроводки вам, вероятно, потребуется обновить многие светильники в вашем доме. Это может быть еще одной значительной статьей расходов, не включенной в стоимость замены проводки, но здесь легко сэкономить деньги, купив более дешевые светильники.
- Узнайте, когда был построен ваш дом или когда в нем в последний раз меняли электропроводку. Возможно, у вас возникла проблема с электричеством, которая может быть не связана с возрастом проводки дома.
Фото: istockphoto.com
Вопросы о ремонте электропроводки в домеВ дополнение к наиболее распространенному вопросу — сколько стоит ремонт электропроводки в доме — ответы на следующие вопросы помогут вам добиться наилучших результатов. работа по цене.
- Не могли бы вы дать мне предложение вместо оценки? Заявка — это твердая цена, которую электрик соглашается не превышать, в то время как оценка — это лишь приблизительная цифра, которая может — и часто — увеличивается.
- Не могли бы вы детализировать свою ставку? Вы, вероятно, знаете, что получать предложения от нескольких электриков — хорошая идея, но если вы точно не знаете, что каждый электрик включает в предложение, предложение с самой низкой ценой может быть не лучшим выбором.
- Возможно ли финансирование? Поскольку замена электропроводки в доме может быть дорогостоящей, у вас может не хватить наличных денег, чтобы заплатить из своего кармана. Некоторые электрические компании будут финансировать расходы в течение 2 или 3 лет.
- Сколько человек займет эта работа?
- Сколько времени займет эта работа? Должен ли я покинуть свой дом?
- Вам нужно открыть стены?
- Как долго вы занимаетесь бизнесом?
- У вас есть рекомендации?
- У вас есть лицензия и страховка? В некоторых штатах электрики должны иметь лицензию и страховку, а в других – нет. Проверьте правила вашего штата.
Проверьте правила вашего штата.Не занимайтесь электромонтажными работами самостоятельно
Лучшим выбором будет лицензированный электрик с самым высоким рейтингом. Получите бесплатные оценки без обязательств от ближайших к вам экспертов.
Найти профессионала
+ Часто задаваемые вопросыНезависимо от того, является ли ваш дом небольшим домом в стиле ранчо или большим беспорядочным викторианским домом, обновление проводки является оптимальным для работы современных приборов. Если вы планируете переоборудовать свой дом, у вас, вероятно, есть несколько вопросов.
В. Сколько стоит замена электропроводки в доме площадью 1500 квадратных футов?Чем больше дом, как правило, тем больше будет стоить замена электропроводки. Средняя стоимость ремонта дома составляет 1432 доллара, но эта цена может увеличиваться или уменьшаться в зависимости от возраста и состояния дома.
В. Могу ли я перемонтировать дом, не снимая гипсокартон? Электрик может проложить основные провода между лагами пола или между стропилами чердака, а затем провести провода через стойки в стене к выключателям и розеткам.
В качестве альтернативы электрик может установить кабелепровод вдоль поверхности стены и пропустить новые провода через трубку кабелепровода. В последнем случае канал будет виден, но его внешний вид можно свести к минимуму, покрасив его в тон стене.
Может быть — это зависит от индивидуальной политики. Некоторые страховщики считают, что новая проводка снизит риск возгорания, но вам все равно придется заплатить франшизу.
В. Когда мне следует заменить электропроводку в доме?Если электропроводка в вашем доме старая и вы не можете включить несколько приборов без отключения выключателя, вероятно, пришло время заменить электропроводку в доме.
Источники: HomeAdvisor (1 и 2), Fixr, Thumbtack
Найдите проверенных местных профессионалов для любого домашнего проекта
Найдите профессионалов сейчас
+Схема подключения и руководство по переоборудованию фургона своими руками
40,00 долларов США
Схема подключения и руководство по переоборудованию фургона своими руками 9 0302 (Форд Транзит, Спринтер, ProMaster)
Благодаря таким уникальным инструментам, как калькулятор размеров проводов и предохранителей, счетчик длины проводов и клемм, размеры компонентов можно подобрать в соответствии с вашими потребностями. Это не становится легче, чем это!Выберите между Standard или High Power. (прокрутите вниз, чтобы узнать, какой из них выбрать)
Перед загрузкой этого обязательно прочтите и усвойте наше бесплатное руководство: Руководство по проектированию электрических систем.
Артикул: Н/Д Категории: Схемы и учебные пособия, Цифровые загрузки
Торговая марка: FarOutRide
- Описание
- Отзывы (0)
Что вы получаете
Вы получаете два (2) файла PDF для сохранения на вашем компьютере (1- Схема подключения | 2- Учебное пособие).
Файлы принадлежат вам, срок действия не ограничен, и вы всегда будете иметь доступ к будущим обновлениям через страницу «Моя учетная запись». Обязательно распечатайте схему и держите копию в своем фургоне! 🙂 Вот дополнительная информация:
1- Схема подключения
Настройте каждый компонент в соответствии с вашими потребностями (солнечная батарея, генератор переменного тока, берег, инвертор, монитор), и размеры автоматических выключателей/предохранителей будут подобраны.
Калибр провода (AWG) рассчитывается автоматически на основе выбранных компонентов и пользовательских длин проводов. Нет необходимости использовать внешний калькулятор!
Настройте нагрузку 12 В в соответствии с вашими потребностями (изображение, название, предохранитель, длина провода) и автоматически рассчитайте сечение провода (AWG).
Автоматический расчет общей длины проводов и количества приобретаемых клемм.
Схема подключения является частью нашего рабочего процесса проектирования; от этого не легче!
Просмотр видео:
youtube.com/embed/9MEGls0qLZY?feature=oembed” frameborder=”0″ allow=”accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””/> 2- Учебное пособие
Подробное описание того, как использовать нашу интерактивную схему подключения и как собрать все элементы вместе для создания функциональной электрической системы.
Дополнительная информация о заземлении системы, полярности выключателя, размерах клемм компонентов, ограничениях и т. д. и береговое питание обеспечивается двумя отдельными устройствами. Нет переключателя для обхода инвертора при подключении к береговой сети.
Дополнительные функции:
- БЛОК АККУМУЛЯТОРОВ : 100 Ач и выше (один или несколько аккумуляторов)
- SOLAR : Нет или до 700 Вт
- ГЕНЕРАТОР : Нет или до 60 А
- SHORE : Нет или до 80 А постоянного тока
- AC IN: 15A (обычная домашняя розетка)
- ИНВЕРТОР: Нет, 1000 Вт, 1500 Вт или 2000 Вт
- ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕКЛЮЧАТЕЛЯ: Нет
- Распределительная панель 120 В переменного тока: Нет (нагрузки подключаются напрямую к инвертору)
Выберите эту диаграмму, если:
- Ваша сборка имеет скромные потребности в 120 В (нет устройств мощностью более 1650 Вт).
- Вы в основном не подключены к сети (иногда подключаетесь к береговой сети).
- Вы отслеживаете свой бюджет. Некоторые компоненты (шины, кабели, переключатели, предохранители и т. д.) на этой диаграмме дешевле (и меньше), потому что они рассчитаны на меньший ток.
- Может быть, вам вообще не нужен береговой источник питания или инвертор?
Журнал изменений:
- V4 REV -A-: Начальный выпуск.
- V4 REV -B-: Размер провода в соответствии с ABYC + коэффициенты снижения номинальных характеристик (также было в соответствии с ABYC, но без снижения номинальных характеристик) . Подробности расчета см. в учебнике. Дополнительную информацию о факторах снижения номинальных характеристик см. в нашем Калькуляторе сечения проводов. || Размер предохранителя Maxxfan: 10 А (было 5 А) . || Другие мелкие уточнения.
- V4 REV -C-: Опция зарядного устройства генератора переменного тока на 120 А удалена (поскольку она является водонепроницаемой, производитель сообщил о проблемах с охлаждением. Эта опция будет удалена до тех пор, пока проблема не будет устранена.) || Основное заземление обновлено до 2/0 AWG (для соответствия ABYC) || Заземление инвертора такое же, как и для основного пути, 8AWG (в соответствии с ABYC).
Эта опция будет удалена до тех пор, пока проблема не будет устранена.) || Основное заземление обновлено до 2/0 AWG (для соответствия ABYC) || Заземление инвертора такое же, как и для основного пути, 8AWG (в соответствии с ABYC). Высокомощный
Основная характеристика:
Инвертор, береговое питание и автоматический переключатель объединены в одном устройстве (Victron Multiplus).
Дополнительные характеристики:
- БЛОК АККУМУЛЯТОРОВ: 200 Ач и выше (две или более батарей)
- SOLAR : Нет или до 700 Вт
- ГЕНЕРАТОР : Нет или до 60 А
- SHORE : до 120 А постоянного тока
- AC IN : 30 А (подключение в кемпинге) или 15 А (обычная домашняя розетка, через адаптер)
- ИНВЕРТОР : 2000 Вт или 3000 Вт
- ПЕРЕКЛЮЧАТЕЛЬ : Да (автоматический обход инвертора при подключении к береговой сети)
- Распределительная панель 120 В переменного тока : Да (каждая нагрузка защищена соответствующим автоматическим выключателем)
Выберите эту схему, если:
- В вашей сборке есть какое-либо мощное устройство: кондиционер, индукционная плита, электрический водонагреватель, электрический обогреватель и т. д.
- Вы часто подключаетесь к береговой сети (обслуживаемые кемпинги).
- Вы просто предпочитаете инвертор/зарядное устройство (Victron) вместо отдельного инвертора и зарядного устройства.
д.Журнал изменений:
- V1 REV -A-: Первоначальный выпуск.
- V1 REV -B-: в терминале калькулятора наконечник 6 AWG № 8 заменен на наконечник 6 AWG № 10.
- V1 REV -C-: Исправлена ошибка в калькуляторе проводов (было добавлено слишком много черного провода).
Не забудьте…
Корпус для автоматического выключателя Blue Sea серии 285 . Аккуратный и БЕЗОПАСНЫЙ способ крепления выключателя на любую поверхность. Изолирует клеммы и предотвращает случайные короткие замыкания:
Преимущества
Что в этом для вас
- Сэкономьте сотни часов исследований.
- Пропустите «пожалуйста, просмотрите мою диаграмму» на дискуссионных форумах или в группах Facebook.
- Всегда держите копию в своем фургоне, чтобы вы или кто-то другой мог обратиться к ней, если что-то случится.
- С тысячами загрузок можно с уверенностью сказать, что это проверенный временем дизайн! Создайте свою систему с уверенностью.
Что в этом для нас
Покупка этой диаграммы и использование партнерских ссылок – лучший способ сказать спасибо и помочь нам оставаться на дороге дольше ! 🙂
Что в нем для всех
Возвращаем 10% от выручки магазина:
Держись! Возможно, вам понадобится…
Комплект конструктора
Включает все наши схемы и учебные пособия!
Электропроводка (стандартная и высокой мощности), вода, пропан, план этажа, Transit BEMM и Sprinter BEG.
Подробнее
МЫ ТОЛЬКО НАЧАЛИ.
ПРИСОЕДИНЯЙТЕСЬ К 40 000+ ПОДПИСЧИКАМ ЧЕРЕЗ FACEBOOK, INSTAGRAM ИЛИ YOUTUBE:
Поддержите нас на Patreon | Присоединяйтесь к нашему списку рассылки
ПРИЯТНО ВСТРЕТИТЬСЯ С ВАМИ.
