Схема Подключения Выключателя С Двух Мест
К тому же, исходя из схемы монтажа, можно понять, что перед тем, как установить проходной выключатель нужно убедиться в таковой возможности. Каждая кнопка будет регулировать только работу соответствующей ей лампочки и не влиять на работу остальных.
Навигация по записям
Проходной переключатель света
На клавише могут находиться двойные стрелочки. Промежуточные приборы — перекрестного типа.
Как выглядит проходной выключатель с 2 и более мест? Для чего может понадобится схема ПВ света на 2 выключателя?
Если вы еще не поняли, как эта схема работает — рассмотрим её состояния: 1.
А для удобства предоставим и пошаговую инструкцию подобной работы с фото примерами. Согласно схеме, находящейся на задней крышке переключателя, он включается в разрыв между проходными.
Единственное число здесь неприемлемо. При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия.
В одном из переключателей к таковой подключается фазное напряжение, а в другом — провод от источника освещения. Не меньше проводов придется подсоединить и при использовании схемы с подключением 3 проходных выключателей. А вот трехклавишные переключатели могут быть и без стрелок. Единственным отличием на видимой части будет то, что на перекрестном 4 клеммы для подключения проводов, а на проходном 3.
Темы сайта
Несмотря на кажущуюся сложность, и эту цепь сделать достаточно просто. На клавише могут находиться двойные стрелочки. Если кабель не заделан в штукатурку, его помещают в гофротрубу. Для воплощения вышеописанной схемы в жизнь необходимо найти в каждой из них ту контактную клемму, где контакт закреплен одной стороной. В данном материале мы дадим подробный ответ на этот вопрос, а также приведем схему подобного включения, и расскажем, как работает ПВ схема.
Они определяются по такому же принципу, как и при поиске общего контакта в одноклавишных проходных выключателях. Электрическое освещение — незаменимый спутник любой современной квартиры.
Для чего может понадобится схема ПВ света на 2 выключателя?
У переключателей точно так же, как изображено на рисунках, входная общая клемма под фазу либо ноль находится с одной стороны корпуса, а 2 выходные — с другой.
Обратная сторона требует дополнительных разъяснений. Войдя в комнату, вы включаете свет, а уже после того, как заняли свое место в кровати, вы выключаете его.

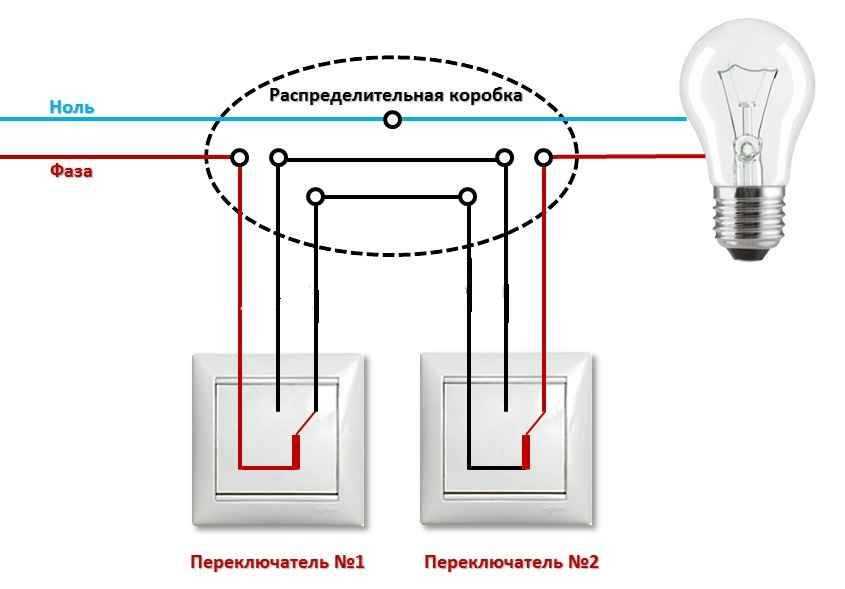

Под цифрами 1 и 2 обозначены сами переключатели. Для независимого управления освещением, да и другими электроприборами с двух мест используются, сравнительно недавно появившиеся на рынке электротехнических товаров, так называемые проходные выключатели. Между ними располагаются перекрестные.
Из-за разности потенциалов провоцируется возгорание; При работе используйте толстые резиновые перчатки. Схема подключения двухклавишного проходного выключателя на 2 точки: Подключение проводов к двойным проходным выключателям выполняется следующим образом: 3. Можно ли сделать управление лампочкой из трех и более мест с помощью ПВ?
Электропроводка для выключения света с двух мест
И по нынешнему положению переключателей видно, что любым из них можно вновь запитать электроприбор. В таком случае штробить стену не придется. Разновидности перекрестных и проходных переключателей Давайте знакомиться поближе с предметом нашего интереса.
Теперь Вы сможете сами правильно выбрать и приобрести необходимую модель. Тут дело в том, что это устройство при любом положении клавиши не разрывает электрическую цепь, а только переключает с одного контакта на другой.
Разновидности перекрестных и проходных переключателей
В данном конкретном примере присутствует еще две возможности: работая во дворе, можно включить освещение; если Вы ждете гостей, можно управлять светом на улице, находясь дома.
У изголовья кровати, чтобы выключать верхнюю люстру.
Схема подключения проходного выключателя с 2х мест
Популярная и достаточно простая схема подключения проходного выключателя с 2х мест позволяет существенно повысить удобство эксплуатации системы освещения.
Как правило, именно единая осветительная конструкция, управляемая одним электрическим выключателем, является максимально эффективной в условиях частного домовладения.
Применение
Чаще всего схема управления системой освещения с задействованным выключателем проходного типа используется в длинных коридорах, проходных комнатах, а также на лестничных маршах.
В таких помещениях выключатель, как правило, монтируется рядом с дверью, но также могут выполняться другие способы установки устройства включения/выключения.
Посредством выключателя проходного типа осуществляется управление одиночным осветительным прибором или целой группой светильников.
В каждом конкретном случае подбирается оптимальный вариант устройства, который может быть представлен не только одноклавишным и двухклавишным, но также трехклавишным устройством.
Основной целью применения проходных выключателей является возможность обеспечить удобное управление системой освещения при снижении общих затрат на оплату расходуемой электрической энергии.
Принцип работы
Проходные выключатели своим внешним видом не имеют отличий от стандартных устройств для включения и выключения, а разница заключается в конструктивных особенностях контактной группы, скрытой под корпусом.
Простые выключатели способствуют замыканию и размыканию электрической цепи с применением одного провода. Принцип работы устройств проходного типа представлен размыканием одной и одновременным замыканием другой цепи в результате изменения положения клавиши.

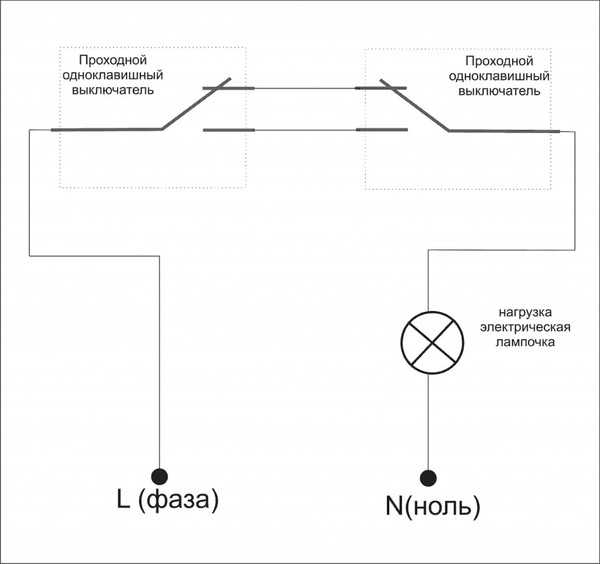

Принципиальная схема работы проходного выключателя
Процесс перекидывания контактов в проходном выключателе способствует размыканию одного участка осветительной цепи и замыкания другого участка.
Следует отметить, что выключатели такого типа устанавливаются исключительно попарно с другими устройствами. С практической точки зрения вполне допускается подключение в схему выключателя проходного типа таким образом, чтобы устройство срабатывало как простое, но в этом случае будет полностью потерян смысл использования всех конструктивных элементов.
В плане технического решения такой вид элемента в системе освещения правильнее было бы обозначить не проходным выключателем, а классическим переключателем.
Схема подключения проходного выключателя с двух мест
Такой вариант подключения очень удобен для установки на лестницах в двухэтажных зданиях и в проходных комнатах. Схема стандартного подключения предполагает завод кабелей «земля» и «ноль» непосредственно на осветительный прибор.
Проходной выключатель – схема подключения на 2 точки
Фаза, в этом случае, должна подаваться на выход из первого переключающего устройства, а вход со второго выключателя потребуется завести на провод осветительного прибора, после чего выходы соединяются.
При соблюдении схемы подключения, нажатие на клавишу вызывает разрыв цепи, а изменение положения сопровождается замыканием, в результате чего подключенный осветительный прибор включается.
Схема подключения на две лампочки
Самостоятельная коммутация осветительных приборов из разных точек основана на сборке схемы с применением устройств, представленных:
- проходным переключателем;
- перекрестным переключателем;
- двухклавишным переключателем проходного типа;
- двухклавишным переключателем перекрёстного типа.
Схема подключения двухклавишного выключателя на две лампочки
Применение одного проходного переключателя позволяет осуществлять переключение света между парой ламп, а также включать и выключать всего один источник освещения.
Выключили лампочку, но она начала моргать? Почему моргает энергосберегающая лампочка при выключенном выключателе, разберем подробно в статье и найдем метод решения проблемы.
Схему подключения дросселя для ламп дневного света вы найдете тут.
В вашем доме часто перегорают лампочки? Наверняка, в проводке имеются проблемы. О причинах частого выхода ламп из строя читайте по ссылке.
Подключение одноклавишного выключателя
Монтажные работы при использовании одноклавишных выключателей начинаются с разметки под установку распределительного короба. Коробку нужно монтировать под потолком, на одинаковом расстоянии от выключателей. От щитка к коробу проводится «ноль» и «фаза», после чего от распределителя до места установки выключателя прокладывается штроба под укладку трёхжильного кабеля. Перфоратором и специальной насадкой в стене проделывается углубление для установки подрозетника, который фиксируется гипсовой шпаклёвкой.
Подключение двух одноклавишных переключателей
Внутрь подрозетника заводится кабель, одна из жил которого подключается к фазе и входу на арматурный электрический элемент, а пара других – на выход выключателя, и в коробку-распределитель, где выполняется соединение с выходами на втором выключателе.
На заключительном этапе подключения входной провод от второго выключателя заводится на элементы осветительного прибора. В результате такого монтажа, включение светильника обеспечивается одновременным подключением в единый контур пары выключателей.
Подключение одноклавишного выключателя позволяет задействовать все электротехнические приборы для включения освещения и его отключения.
Подключение двухклавишного выключателя
Самостоятельное выполнение установки двухклавишного выключателя отличается от монтажа одноклавишной конструкции только количеством кабельных жил, подводимых к устройству, а также количеством клавиш. Процесс подключения двухклавишных проходных элементов требует заведения пяти отдельных кабельных жил на первую конструкцию, и шести жил кабеля – на второе устройство.
На первый выключатель запитывается фаза. Подключение фазного провода осуществляется к паре клемм или одному контакту на вход. Группа на выход, как правило, представлена четырьмя клеммами, поэтому подключение выполняется по типу «кабельная жила – провод».
Схема подключения двухклавишного выключателя
Все подключаемые жилы должны подводиться к распределительной коробке, где выполняется подсоединение к четырём клеммам на входе второй конструкции.
В процессе подключения необходимо правильно распределить все пары электрических проводов. Очень важно пару кабельных жил от первого выключателя подсоединить к двум жилам второго арматурного элемента, используемого для включения осветительного прибора.
Пара выходов на втором подключаемом выключателе последовательно подсоединяется на отдельный осветительный прибор, и именно эти электрические провода отвечают за питание «фазы».
Подключение выключателя света – довольно простая задача. Как подключить выключатель света, расскажем подробно.
Схема подключения двойного выключателя на две лампочки представлена на этой странице.
Выполнение монтажных работ
С целью самостоятельного выполнения монтажа необходимо подготовить основные рабочие инструменты, представленные:
- перфоратором с установленной стандартной коронкой, посредством которой высверливаются посадочные места для выключателей, а также выполняется штробление для укладки электрических проводов;
- плоскогубцами и кусачками;
- стандартными бокорезами;
- набором отверток.
Также необходимо приобрести необходимое количество выключателей, электрического кабеля, соединительных элементов, изоляционной ленты и распределительных коробок. Процесс прокладки электрических проводов в штробах заканчивается выполнением штукатурных работ, поэтому следует запастись алебастром или стандартным цементно-песчаным раствором.
Количество жил в электрическом кабеле подбирается в соответствии с используемой схемой для управления системой освещения. Простейшие электрические схемы предполагают использование стандартного трехжильного медного провода.
При использовании более сложной схемы подключения применяются пятижильные электрические провода, которые при необходимости можно заменить парой трёхжильных кабелей. Выбор сечения жил напрямую зависит от показателей нагрузки, но чаще всего используются провода, имеющие 2,5 кв.
Установка проходного выключателя
На первом этапе монтажа осуществляется разметка параллельной потолку и полу трассы для штробления.
Все отводы по направлению к полу выполняются строго под углом в 90о.
При помощи перфоратора высверливаются гнезда под монтаж выключателей, а также осуществляется штробление для прокладки электрических проводов. Внутри установленных соединительных коробок выполняется подключение и последовательное скручивание электрических проводов в соответствии с электрической схемой.
После сборки выполняется предварительное тестирование мультиметром, после чего подаётся напряжение и осуществляется проверка работоспособности осветительной системы. На самом последнем этапе необходимо произвести отделочные работы.
Видео на тему
Как подключить трехпозиционные переключатели: Часть 1
” Дом
» Схемы подключения выключателей света
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика
Схемы подключения трехходового переключателя
| Резюме: Ключ к проводке трехпозиционного переключателя зависит от двух основных факторов. Эти первые три схемы подключения в этой серии помогут вам определить подачу питания и проводку переключателя, ведущую к осветительному прибору. |
Узнайте, чем делятся другие, по адресу Спросите электрика:
Аккуратный и простой в навигации. Джеймс из Северного Манчестера, Индиана
Схемы подключения 3-позиционного переключателя
Видео по электромонтажу Как подключить 3- и 4-позиционные выключатели освещения ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Загляните на мой канал на YouTube и подпишитесь! Ключ к проводке трехпозиционного переключателя:
Подача питания и ножка переключателя, ведущая к приспособлению(ам) обычно по одному в каждом месте переключателя крепятся к винту клемма находится на одном конце коммутатора сама по себе.
Этот терминал обычно идентифицируется винтом более темного цвета.Пара винтов клеммы на противоположном конце переключателя предназначены для пары провода, известные как «путешественники» (также известные как «жокеи»).
“Путешественники” фактически передают электричество между два 3-позиционных переключателя, а также 4-позиционные переключатели, показанные на схемы 4-ходового переключения.
стиль = “очистить: слева”>
| Чтобы проиллюстрировать проводку этих 3-позиционных переключателей, распределительные коробки и распределительные коробки не показаны, но очевидно, что они необходимы для каждого приложения.
На этих схемах показано использование метода подключения Type-NM. Заземляющий провод также требуется для всех применений.  Заземляющие проводники всегда соединены вместе, чтобы обеспечить целостность пути заземления.Если вы используете металлические коробки, заземляющий проводник должен быть прикреплен к каждой коробке с помощью заземляющего винта с резьбой или прилагаемого приспособления. Корпуса выключателей с заземляющим винтом прикрепляются к заземляющему проводу по мере необходимости. |
Проводка 3-ходового выключателя света |
| 3-ходовое переключение обеспечивает переключение из двух мест |
| 3-ходовой переключатель На приведенной выше схеме № 1 показано, что источник питания электрической цепи расположен на левой стороне коробки 3-ходового переключателя. Провода кабеля ведут ко второму 3-позиционному распределительному щитку с правой стороны. |
| 3-позиционный переключатель На приведенной выше схеме № 2 показано, что источник питания электрической цепи входит в коробку светильника.  Белый провод кабельной разводки помечен черной изолентой, и идет к выключателю. Другой конец этого провода подключается к черному проводу светильника в корпусе светильника. Белый провод, помеченный черной лентой, становится ножкой выключателя под напряжением. |
| 3-ходовой переключатель На приведенной выше схеме № 3 показан источник питания электрической цепи, расположенный в правом 3-ходовом переключателе, и этот переключатель также имеет кабель, который идет к осветительному прибору. |
|
youtube.com/embed/QaQFZtOxGQg” frameborder=”0″ allow=”accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””>
| ||||||||||
Подробнее о подключении трехходовых переключателей |
|
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки стиль=”очистить: слева”> | ||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=”clear: left”>
style=”clear: left”>
|
|
Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.
| Изучение электропроводки Обучающие видеоролики по электромонтажу |
| |
| » Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал! |
Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Вы вселили в меня уверенность в том, что я могу заниматься своими собственными проектами, чего у меня никогда раньше не было. СПАСИБО! Пол, из Фоксборо, Массачусетс Жаль, что я не нашел этот сайт раньше, это, безусловно, лучший ресурс, связанный с электричеством, который я нашел в Интернете. Люблю этот сайт для офисного работника, который ничего не смыслит в электропроводке. Этот сайт намного лучше, чем 3 книги, которые я только что купил, я бы хотел, чтобы я пришел сюда первым. Спасибо за ответ на мой вопрос. Подробнее Комментарии Оставить комментарий |
Схема подключения двухстороннего переключателя
Вот решение для двухстороннего переключения, опубликованное для одного из наших пользователей, который подал питание на одну из распределительных коробок и не имел радиальной цепи для подключения нейтрали к лампе.
держатель.
Двустороннее переключение с подачей питания на выключатель
Теги: Схема подключения двухстороннего выключателя, двусторонний переключатель, двухстороннее переключение
Я включил этот метод двухстороннего переключения для справки, потому что вы можете прийти через это в старых домах, но я не рекомендую вам использовать его. Если вы делаете новую установку или заменяете двухпозиционную систему переключения, используйте трехпроводной метод управления.
Скорее всего, вы увидите эту двухстороннюю схему освещения в промышленных/коммерческих условиях, где установка основана на магистральных/кабелепроводах и используются одножильные проводники.
Рис. 1: Схема двухстороннего включения света с использованием двухпроводного управления
Недостатки двухпроводной системы управления
Этот подход часто называют «методом экономии кабеля», поскольку для него требуется только двухпроводное управление .
Это хорошо, когда выполняется правильно, но вот на что вам нужно обратить внимание: если это используется на лестничной клетке, где у вас есть выключатель наверху и выключатель внизу, существует опасность того, что нейтраль и напряжение исходят от разных цепей освещения. См. Fi2 2.
Рис. 2: Двустороннее переключение с 2-проводным управлением (НЕ ДЕЛАЙТЕ ЭТОГО)
Первая причина, по которой это BAD , связана с безопасностью; скажем, мы работаем со светом наверху, поэтому мы выключаем цепь освещения наверху, думая, что мы в безопасности.. НЕПРАВИЛЬНО . Прямая трансляция принимается внизу, и есть еще живые проводники, питающие выключатель наверху, и если кто-то щелкнет выключателем внизу на этой диаграмме, то прямая трансляция распространится и на лампу (ты обжарен, детка!!).
Если вы видите, что этот метод используется в вашем доме ИЗОЛИРУЙТЕ ВСЕ ЦЕПИ ОСВЕЩЕНИЯ ПЕРЕД РАБОТОЙ НА ЛЮБОЙ ИЗ НИХ . Если вы не уверены, ИЗОЛИРУЙТЕ ВСЕ ЦЕПИ ОСВЕЩЕНИЯ ПЕРЕД РАБОТОЙ НА ЛЮБОЙ ИЗ НИХ.
Примечание: если бы этот метод использовался в длинном коридоре, где оба выключателя находились внизу и предположительно нейтраль не заимствована из другой цепи (НЕ ПРЕДПОЛАГАЕМ ЭТОГО), то этой проблемы безопасности не существовало бы. Но читайте дальше..
Вы видите, что этот метод предлагается на многих сайтах DIY, но вопросы безопасности редко объясняются адекватно. Вот еще одна причина не делать этого, которую я еще не нашел ни на одном сайте DIY:
Индукционные петли и радиочастотные помехи
Как вы знаете, любой проводник с током «излучает» электромагнитное поле. Преимущество двойного и заземляющего кабелей заключается в том, что активный и обратный кабели всегда находятся в непосредственной близости (в одном и том же кабеле), поэтому возникает эффект компенсации.
Теперь снова взгляните на рис. 2: прямое питание выходит из потребительского блока (щитка предохранителей) и проходит по всему дому к выключателю внизу, затем идет вверх ко второму выключателю, вверх через свет.
Путь к нейтрали вполне может проходить вокруг цепи освещения наверху, прежде чем вернуться вниз к потребительскому блоку. BINGO, мы только что превратили наш дом в массивную индукционную петлю , идеально спроектированную для создания помех самым разным вещам:
- Слуховые аппараты с индукционной петлей
- Радиоприемники
- Мой милый Страт (это электрогитара, если ты не музыкант)
- Компьютерные сети
Хотя на этом я закончил, но пока мы говорим о том, почему этот метод не очень хорош:
Ошибочное срабатывание оборудования безопасности/защиты цепи
Практика «заимствования» нейтрали из цепи, которая не питала напряжение, может нанести ущерб современному потребительскому устройству, имеющему несколько УЗО или УЗО.
Подводя итог, если вы не хотите мочиться в темноте, потому что ваша жена включила чайник внизу, используйте трехпроводной метод управления , Схема подключения двухпозиционного переключателя, электрическая проводка, как подключить свет, как подключить двухпозиционный переключатель, Схема подключения света, схема освещения, схема подключения освещения, двухпозиционный переключатель
Двустороннее переключение означает наличие двух или более переключателей в разных местах для управления одной лампой.
Они подключены так, что работа любого переключателя будет управлять светом. Такое расположение часто встречается на лестницах с одним переключателем наверху и одним переключателем внизу или в длинных коридорах с переключателем на каждом конце.
Здесь у нас есть двухсторонняя система переключения, в которой используются два одинарных двухпозиционных переключателя и трехпроводное управление, показанное старыми цветами кабелей. Аналогичного результата можно добиться, используя двухпроводное управление, которое, хотя и позволяет сэкономить на кабеле, не рекомендуется. Это предпочтительный подход.
Если ваша схема имеет новые цвета кабелей, см.: Двустороннее переключение (3-проводное управление, новые цвета кабелей)
Здесь у нас есть схема (рис. 1), которая позволяет легко представить, как работает эта схема. В этом состоянии лампа выключена, изменение положения любого из переключателей приведет к включению лампы. Если вы теперь измените положение другого переключателя, цепь снова разорвется.
Рис. 1: Принципиальная схема двухстороннего переключения (3-проводное управление)
Схема хороша и проста для визуализации принципа работы, но мало помогает, когда дело доходит до того, чтобы на самом деле подключить это в реальной жизни!!
На рис. 2 ниже показано, как мы достигаем этой конфигурации. Как и любая радиальная цепь с входом и выходом, кабель выключателя от потолочной розетки содержит два провода: постоянный и коммутируемый. Это кабель C внизу, один провод подключается к L1, а другой к L2 на верхнем переключателе.
Кабель D (рис. 2) состоит из трех жил и заземления, это «3-проводное управление», которое соединяет два выключателя вместе. COM на первом коммутаторе соединяется с COM на втором коммутаторе, L1 на первом коммутаторе соединяется с L1 на втором, а L2 на первом коммутаторе соединяется с L2 на втором.
Все провода заземления должны быть подключены к клемме заземления в тыльной части переключателя, и если вы используете металлические переключатели, ДОЛЖНА быть петля от этой клеммы заземления к клемме на плате переключателя (см.
примечание A на рис. 2)
Рис. 2: Двустороннее переключение с использованием 3-проводного управления (показан прежним цветом кабеля)
ПРИМЕЧАНИЕ. Синий и желтый провода в кабеле «D» и черный провод в кабеле «C» являются коммутируемыми и поэтому должны быть помечены. с красной оболочкой на каждом конце, как показано на рисунке.
Выключатель падает из распределительной коробки
Существует вероятность того, что если в вашем доме старые цвета проводки, то выключатели могут быть связаны с радиальной цепью освещения «петля-в-петле-выход», состоящей из распределительных коробок, а не потолочных розеток, как показано на рис. Рис. 2. Проводка переключателя такая же, но провод переключателя (кабель C) ведет к другой схеме.
Рис. 3: 3-ходовое переключение, подключенное к радиальной цепи освещения «петля-в-петле-выход» с распределительными коробками
Метки: 2-позиционная схема освещения, 2-позиционный переключатель, 2-позиционная схема подключения переключателя, электрическая проводка, как подключить свет, как подключить двухпозиционный переключатель, схема подключения освещения, схема освещения, схема подключения освещения, двухпозиционный переключатель
Двустороннее переключение означает наличие двух или более переключателей в разных местах для управления одной лампой.
Они подключены так, что работа любого переключателя будет управлять светом. Такое расположение часто встречается на лестницах с одним переключателем наверху и одним переключателем внизу или в длинных коридорах с переключателем на каждом конце.
Здесь у нас есть двухсторонняя система переключения, в которой используются два одинарных двухпозиционных переключателя и трехпроводное управление, показанное новыми согласованными цветами кабелей. Аналогичного результата можно добиться, используя двухпроводное управление, которое, хотя и позволяет сэкономить на кабеле, не рекомендуется. Это предпочтительный подход.
Если ваша схема имеет старые цвета кабелей, см.: Двустороннее переключение (3-проводное управление, старые цвета)
Здесь у нас есть схема (рис. 1), которая позволяет легко представить, как работает эта схема. В этом состоянии лампа выключена, изменение положения любого из переключателей приведет к включению лампы. Если вы теперь измените положение другого переключателя, цепь снова разорвется.
Рис. 1: Принципиальная схема двухстороннего переключения (3-проводное управление)
Схема хороша и проста для визуализации принципа работы двухстороннего переключателя, но мало помогает, когда дело доходит до фактического подключения этого в реальной жизни. !!
На рис. 2 ниже показано, как мы достигаем этой конфигурации. Как и любая радиальная цепь с входом и выходом, кабель выключателя от потолочной розетки содержит два провода: постоянный и коммутируемый. Это кабель C внизу, один провод подключается к L1, а другой к L2 на верхнем переключателе.
Кабель D (рис. 2) состоит из трех жил и заземления, это «3-проводное управление», которое соединяет два выключателя вместе. COM на первом коммутаторе соединяется с COM на втором коммутаторе, L1 на первом коммутаторе соединяется с L1 на втором, а L2 на первом коммутаторе соединяется с L2 на втором.
Все провода заземления должны быть подключены к клемме заземления в тыльной части переключателя, и если вы используете металлические переключатели, ДОЛЖНА быть петля от этой клеммы заземления к клемме на плате переключателя (см.
