Содержание

варианты схем подключения светильника через розетку к электрической проводке

Любое современное помещение нуждается в оснащении элементарными электроконтакторами для подключения электрооборудования и освещения. Рассотрим, как соединить розетку, выключатель с проводкой и лампочку, а также основную схему, самые распространенные варианты и их особенности.

Содержание

  • 1 Схема подключения светильника при объединении розетки и выключателя в одном блоке
  • 2 Как подключить одноклавишный выключатель от розетки
  • 3 Если нужно установить выключатель от существующей розетки
    • 3.1 Подвод фазы и нуля от розетки
    • 3.2 Подключение только фазы
  • 4 Можно ли подключить к выключателю розетку
    • 4.1 Розетка вместо выключателя
    • 4.2 Подключение от двойного выключателя
  • 5 Основные выводы

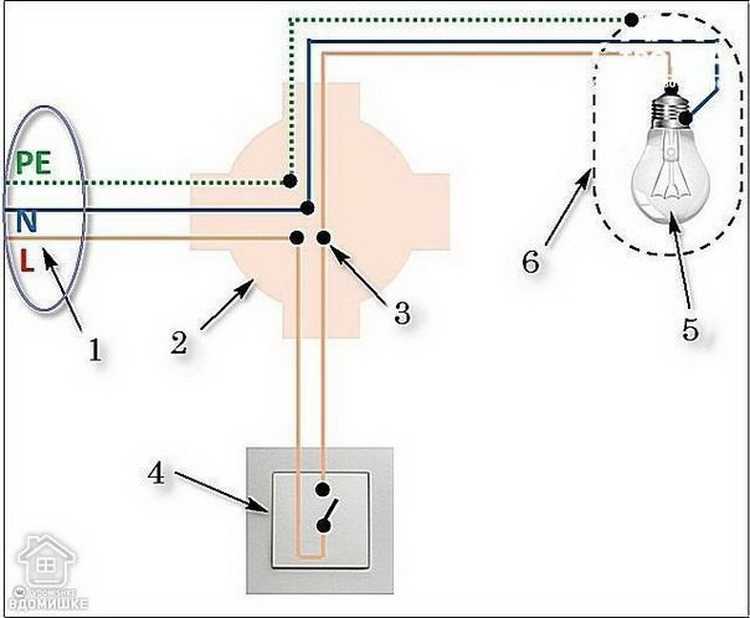

Схема подключения светильника при объединении розетки и выключателя в одном блоке

Объединенные в одном корпусе розетка и выключатель – далеко не редкость. Сегодня на заводах их выпускают большим тиражом. Их главные преимущества – экономия проводов и места, меньшие трудовые и временные затраты и высокая безопасность в эксплуатации. Чтобы соединить прибор с лампочкой, необходимо выполнить следующие действия:

  1. Подготовить место на поверхности стены под подрозетник. В современных домах из железобетонных элементов уже имеются посадочные отверстия с проводкой. Если их нет, нужно воспользоваться перфоратором. В деревянных домах часто применяют накладные конструкции с внешней проводкой.
  2. От главного электрощитка к распределительной коробке прокладывается двухжильный провод. По нему будет идти фаза и ноль.
  3. С распредкорпусом также нужно соединить паражильный проводник от лампочки и три провода от блока с выключателем и розеткой.
  4. Источник тока в щитке подключается с проводами: фаза посылается на розетку и выключатель.
  5. Нулевые жилы лампочки и розетки необходимо соединить с аналогичным проводом общей электросети.
  6. Остальные две жилы (идущие от патрона люстры и выключателя) объединяются и изолируются.
  7. При наличии проводника «земля» в корпусе выключателя-розетки необходимо соединить его с заземляющим проводником.

Такая схема подключения позволит использовать независимо друг от друга объединенные в один модуль приборы. Однако существует иная методика – когда ток в розетку подается в положении включенного выключателя и наоборот. При таком варианте алгоритм действий следующий:

  1. Подготавливается место установки (по выше приведенной схеме).
  2. К распределительной коробке подводятся три двухжильных проводника – по паре (фаза + ноль) от розетки, выключателя и щитка.
  3. Фазную жилу общей сети необходимо соединить с аналогичным проводом выключателя.
  4. Нулевая ветка перекручивается с проводом от розетки
  5. Два оставшиеся свободными проводника в устройстве соединяются между собой.

Важно! Приведенная схема подсоединения коммутируемой посредством выключателя розетки пригодна для редкого употребления. Например, она может использоваться для включения и выключения лампочки в подвале, питаемой через удлинитель с вилкой.

Как подключить одноклавишный выключатель от розетки

Нередко в решении практических задач при подключении дополнительных светильников или просто лампочек возникает потребность подсоединить выключатель от розетки. Сделать это можно двумя способами:

  1. Подключением фазы от розетки и нуля с землей от распредкоробки, когда светильник находится близко к последней.
  2. Подсоединением фазы, нуля и земли от розетки, когда лампочка находится далеко от источника и тянуть провода через всю квартиру является нецелесообразным.

Интересно! В конечном итоге хозяину решать, какой вариант выбрать. Однако следует учесть, что если розетка постоянно нагружается мощными приборами, то ее контакты могут быстро ослабнуть. Со временем это приведет к ухудшению питания прибора освещения. Механизм последовательных действий для подключения для обоих версий ничем не отличается (за исключением подключенного питания) от того, когда розеточный вывод уже подключен и эксплуатируется, и приведен ниже.

Если нужно установить выключатель от существующей розетки

Если розетка уже установлена и подключена, к ней также можно подсоединить выключатель для лампочки. Здесь также существуют два варианта, выбор между которыми зависит от месторасположения люстры. Разница между ними заключается в удаленности светильника от розетки – если близко, то нулевая жила контактируется с ней, если далеко – то от щитка. Рассмотрим оба метода.

Подвод фазы и нуля от розетки

Самый легкий вариант, когда и фаза, и ноль подводятся к выключателю от розетки. Он применим, если лампочка/светильник расположены совсем рядом. Чтобы соединить их, требуется выполнить следующие действия:

  1. В первую очередь необходимо установить саму люстру, а затем по всем правилам подвести к ней посредством проводки выключатель.
  2. Процедура подключения обязательно должна начинаться с разрыва цепи – обесточивания. Сделать это можно, выключив либо групповой (для комнаты, если он имеется), либо общий (для всей квартиры/дома) рубильник.
  3. Далее вскрывается крышка розетки и проверяется ток на ее контактах посредством специального измерительного прибора (отвертки с лампочкой).
  4. К контакту с фазой подсоединяется проводник, идущий к вводу выключателя. Вывод подключается к жиле самого светильника.
  5. К контакту с нулем крепится проводник, подходящий к выводу от прибора освещения.
  6. Если есть контакт заземления, то его также нужно соединить с соответствующим проводником люстры.
  7. После правильной скрутки всех проводов, контакты закрываются, провода укладываются на предназначенное место, а вся собранная система испытывается после подачи напряжения.

Важно! Когда все электроприборы в жилом помещении подсоединены в соответствии со стандартами ПУЭ, в частности, пунктом 1.1.29, то нулю будет соответствовать проводник голубого цвета, а земле – желто-зеленого оттенка. Поэтому определить фазу не составит особого труда. В противном случае потребуется временная подача напряжения для идентификации с помощью прибора.

Подключение только фазы

Теперь рассмотрим вариант, как соединить выключатель с розеткой, если люстра находится в непосредственной близости к распредщитку. Для этого нужно выполнить следующие действия:

  1. Как и в вышеописанном случае, прежде всего следует разорвать цепь, обесточив рабочую область.
  2. Далее снимается крышка с розетки и проверяется наличие в ней напряжения (для безопасности).
  3. Если фазный контакт установить визуально невозможно, выполняется его проверка путем измерительного прибора и временной подачи напряжения.
  4. К фазному контакту розетки крепится проводник и подводится к вводу выключателя.
  5. Жилу от него нужно соединить с вводом светильника.
  6. Нулевой проводник прокладывается либо непосредственно от щитка (что крайне редко), либо от ближайшей к нему распределительной коробки.
  7. Таким же путем необходимо соединить и заземляющую жилу для лампочки.
  8. После скрутки проводки, надежной изоляции мест контактов и подачи напряжения проверяется исправность работы собранной системы.

Важно! Подключить выключатель от розетки – задача вполне решаемая. Однако обратное действие на практике не осуществимо. Первый имеет только фазную жилу, а для работы второй требуется еще нулевая. Вести ее потребуется от щитка или распредкоробки. Однако даже в таком случае результат будет не удовлетворительным.

Для питания лампы не требуется большого тока, и потому провод берется тонкого сечения. Для розеточного выхода нужен более толстый проводник – обычный фазный от выключающего механизма быстро перегреется и перегорит. Последнее обстоятельство может даже привести к опасной пожароопасной обстановке!

Можно ли подключить к выключателю розетку

Полноценная совместная работа розетки и выключателя, если первая питается от последней, практически невозможна. Однако существует некоторые вариативные методы, чтобы соединить их. Рассмотрим их детально.

Розетка вместо выключателя

Установить розетку вместо имеющегося выключателя можно, например, когда требуется провести ряд временных работ по ремонту или отделке помещения с помощью электрооборудования или подключить лампочку на переноске. В таком случае нужно выполнить следующий ряд действий:

  1. Выключить автомат – обесточить сеть. Перед работой нужно удостовериться в отсутствии напряжения на контактах с помощью щупа-измерителя.
  2. Разобрать выключатель и освободить подходящую к нему проводку.
  3. Демонтировать основание выключателя, а на его место установить розеточное и соединить его контакты с освободившимися проводами.
  4. Далее необходимо снять крышку распредкоробки и разъединить провода от бывшего выключателя от жил, идущих к лампочке.
  5. Один из проводников от новой розетки соединить с фазой, другой с нулем и закрыть их слоем изоляции, провода от светильника временно свести вместе и заизолировать.
  6. Закрыть крышку распределительного модуля, включить рубильник.
  7. Проверить розетку, например, включив в него вилку с переходником и лампочкой. Если она загорается – схема собрана правильно.

Подключение от двойного выключателя

Двухклавишные выключатель также можно соединить с розеткой для питания от нее электроприборов, однако в таком случае останется работать только одна клавиша. Алгоритм действий следующий:

  1. Необходимо обесточить электрическую сеть, перед работой обязательно проверив контакты измерительным щупом.
  2. Установить розетку и подключенными к ней двумя жилами.
  3. Далее нужно разобрать выключатель и освободить входной и один из двух выходных проводов.
  4. К входному контакту (фаза) подключить один провод розетки.
  5. Второй проводник розетки (ноль) соединить с одной из выходных жил от выключателя (тот который был предварительно отсоединен) и заизолировать.
  6. Открыв крышку распредкоробки, необходимо разъединить нулевую жилу для одной из лампочек и соединить ее той жилой, которая была отсоединена в выходе на выключателе и скручена с нулевым проводником розетки.
  7. Все соединения контактов изолируются, крышки на выключателе, розетке и распределительном модуле закрываются.
  8. Включается рубильник и проверяется исправность работы схемы.

Основные выводы

Соединить розетку с выключателем можно для различных целей и разными способами:

  1. Независимо в одном корпусе для удобного использования, когда в одном месте источник питания электроприборов и выключающий механизм для люстры.
  2. В коммутируемом модуле для подключения переноски с лампочкой, обогревателем или инструментом.
  3. Выключатель питается от контактов розетки, когда светильник расположен рядом, а вести для него проводку отдельно невыгодно.
  4. Розетка подключается от выключателя временно вместо одно-, или постоянно от двухклавишного механизма с обязательной переброской контактов в распредкоробке.

Главное при этом не только правильно соединить все контакты, но обеспечить безопасную их эксплуатацию в дальнейшем. Поэтому при выборе схемы и проводников для подключения розетки, выключателя и лампочек нужно грамотно подбирать провод по площади сечения. Также нельзя забывать о личной безопасности мастера и всегда проверять перед работой наличие напряжение в сети с помощью измерительного инструмента.

Предыдущая

ОсвещениеКак правильно установить и подключить двойной выключатель на две лампочки

Следующая

ОсвещениеКак правильно подключать светильник на двойной выключатель своими руками

Розетка с выключателем: установка, схемы подключения

С целью экономии проводов и места на стенах, часто электрические приборы комбинируются между собой посредством распределительных коробок или других приспособлений. Наиболее часто в одном корпусе сочетается розетка с выключателем, благодаря своей практичности именно эта схема подключения стала самой популярной среди домовладельцев.

Варианты установки

Существует несколько видов подключения, которые разнятся по своему типу и принципу работы. Раньше в квартире и частном доме в основном устанавливались розетки с выключателями, необъединённые в одном корпусе. Это позволяло соединить между собой провода в распределительной коробке, но при этом не совмещать вместе эти два электроотвода. Такой вариант подходит, если по какой-то причине нет возможности установить данные потребители рядом или на одной высоте.

Фото – Схема

Достоинства этого варианта:

  1. Доступность. Можно купить самые дешевые розетки и выключатели для светильников и объединить их в одну схему;
  2. Простая схема подключения. Если все делать внимательно – то с установкой распределительной коробки и объединением в ней проводов своими руками проблем не возникнет;
  3. Безопасность. При коротком замыкании или перенагрузке проводки провода могут оплавиться. За счет того, что одинарный, двойной или тройной выключатель установлен отдельно от розетки, повышается пожаробезопасность квартиры.

Сейчас же все чаще мастерами с такими целями используется специальный блок (к примеру, это производители Makel – Макел, АВВ – ABB), в котором совмещены электрическая розетка и выключатель. Главным достоинством такой схемы подключения является её простота – не требуется отдельно вести контакты и перепроверять правильность их подключения. Также нужно отметить, что не нужно долбить перфоратором стену в двух местах, достаточно только одного отверстия, подходящего под размеры блока.

Фото – блок

Плюсы:

  1. Легко можно провести перенос системы, её расположение просто меняется путем перетяжки кабелей;
  2. Высота установки этой розетки с выключателем просто сделать по евростандарту, не нужно отдельно измерять уровень каждого отвода;
  3. Могут использоваться для уличного размещения, комнатного и т. д.;
  4. Удобно монтировать на любые поверхности. Возможен монтаж в гипсокартон, кирпич, камен, пеноблок.

К недостаткам можно отнести тот факт, что если потребуется замена какой-либо отдельной части конструкции, то, скорее всего, придется менять весь блок.

Блоки классифицируются по количество штепсельных розеток и типу выключателей лампочки или люстры. Можно купить одноклавишный, двухклавишный, трехклавишный вариант.

Раздельная схема подключения

Самый простой вариант, как подключить розетку и 1-клавишный выключатель производства Анам – это соединить провода сети и устройств между собой в определенном порядке в распределительной коробке. Рассмотрим, как провести монтаж

:

  1. Нужно подготовить отверстие в стене, если розетка внутренняя, или просто место монтажа – если приборы наружные. Накладные розетки и выключатели часто используются в домах с открытой проводкой, они более просты в установке и эксплуатации, но имеют низшие показатели безопасности, нежели стандартные со скрытой установкой;
  2. В распределительную коробку по умолчанию должно входить 6 проводов – по два от розетки, выключателя и сети. Они делятся на фазные и нулевые. Отдельно нужно ввести (если есть) заземление;
  3. Первыми нужно подсоединить фазу сети и выключателя. Они крепятся друг к другу скруткой и фиксируются изолентой;
  4. Нулевой провод отводится к розетке. Если так подключить кабеля, то выйдет, что фаза коммутируется – это очень удобно в повседневном использовании;
  5. Нулевой провод проводки подключается к нулевому кабелю розетки.
Фото – подключение

Такая совмещенная система работает очень просто.

При включении выключателя, фаза розетки замыкается и по ней начинает идти электрический ток. К ней можно подключить удлинитель, любой бытовой прибор и т. д. Если выключить выключатель, то цепь разомкнется. Конечно, при необходимости можно подключить схему так, чтобы каждый потребитель функционировал независимо друг от друга.

Фото – принцип соединения

Обратите внимание, что если установить на разрыв не провод фазы, а нуль, то даже при выключенном переключателе розетка будет находиться под напряжением. Поэтому электрики не рекомендуют использовать такую схему. Этот вариант также подойдет для соединения штепсельного отвода, лампы и выключателя, но тогда переключатель будет контролировать только один прибор.

Схема установки блока

Все чаще мастерами используется более современный вариант – это сетевая система с выключателем в одном корпусе. Система очень удобная и простая в использовании. Как осуществляется установка блока с розеткой и переключателем света:

  1. Из щитка отводится фазный провод. Его нужно присоединить к соответствующему выводу;
  2. Выключатели бывают с блокировкой и без (с защитой часто используются для ванной комнаты или улицы). В зависимости от этого может разниться следующий шаг. С фазового вывода розетки идет перемычка, которая объединяется с клеммой выключателя. Она может быть выполнена из различного материала и разниться по конструкции;
  3. Нулевые провода соединяются между собой;
  4. По умолчанию такие потребители изготавливаются сразу с заземлением. К винту РЕ нужно подвести заземляющую шину. Его плотно затягивают или просто оборачивают кабель заземления вокруг головки петлей.

В зависимости от конструкции, схема подключения может разниться с описанной, поэтому внимательно читайте инструкцию по установке блока.

Фото – соединение нескольких потребителей

Видео: схема соединения выключателя и розетки в коробке

Читайте также:

Последовательное подключение ламп

Параллельное подключение ламп

Теги:Электропроводка

Об авторе
Сикандар Хайдар

Сикандар Хайдар, который любит делиться этим блогом получить знания об электрике и электронике, обменяться схемами однофазного, трехфазного, RAC, HVAC, управления и многое другое…

Можете ли вы поставить розетку на цепь освещения?

Электрические цепи в вашем доме адаптированы к выполняемой ими работе.

Таким образом, у вас будет проводная цепь освещения для всех ваших осветительных приборов, цепь для ваших электрических розеток (иногда разделенная на разные части дома), а затем выделенные цепи для ключевых элементов высокой мощности, таких как ваша печь/котел.

Проблема в том, что вы хотите добавить новую розетку в свой дом, но она не находится рядом с существующей проводкой для ваших розеток.

Хорошим примером может быть добавление розетки в чулан под лестницей, где есть свет, но было бы необычно, если бы рядом была существующая розетка.

Прокладка проводки, чтобы добавить ее к цепи розетки, может оказаться сложной задачей, поэтому не могли бы вы вместо этого просто подключить розетку к цепи освещения поблизости?

Технически розетку можно подключить к цепи освещения, но делать это не рекомендуется. Возможны проблемы с перегрузкой цепи. Если вы добавляете розетку в цепь освещения, делайте это параллельно. В противном случае выключатель света будет управлять цепью.

Давайте посмотрим на:

  • Могут ли светильники и розетки на 13 А быть в одной цепи
  • Почему розетки следует подключать только параллельно
  • Основные моменты, которые следует учитывать при подключении розетки с подсветкой

Могут ли лампы и розетки на 13 А быть в одной цепи?

Итак, первый вопрос, который вы всегда должны задавать перед выполнением любых электромонтажных работ: безопасно ли это?

С технической точки зрения добавление розетки на 13 А в цепь освещения при условии соблюдения обычных инструкций и процедур будет безопасным.

Когда что-то втыкаешь в него, тогда могут возникнуть проблемы…

Впрочем, это не то, чем стоит пренебрегать. Потому что при добавлении розетки в цепь освещения есть риски, которые нельзя игнорировать.

Во-первых, цепи освещения будут иметь другой автоматический выключатель, чем цепь вашей розетки. В Великобритании и Европе это обычно 5А или 6А, хотя в США может быть выше 15А.

Если вы добавите розетку на 13 А в цепь, рассчитанную на 5 или 6 А, вы можете абсолютно перегрузить ее.

В Северной Америке, где розетки рассчитаны на 15 А или 20 А, если вы добавите розетку на 20 А в цепь освещения на 15 А, возникнет та же проблема.

Во-вторых, проблема с заземлением. В большинстве жилых домов есть выключатель, подключенный к розетке.

В Северной Америке они называются прерывателями цепи замыкания на землю (GFCI), а в Великобритании и Европе они называются устройствами защитного отключения (RCD).

Целью этих устройств является отключение питания в цепи, если есть какой-либо электрический ток на заземленную поверхность, чтобы вас не убило током из-за неисправности.

По закону они необходимы там, где рядом с розеткой есть вода — например, в ванных комнатах, на кухонных столешницах или на открытом воздухе — и, по оценкам, за это время они сократили около 50% домашних поражений электрическим током. Если вы можете добавить GCFI или RCD в цепь, это сделает ее более безопасной.

Однако по закону внутренние проводные цепи освещения не должны иметь УЗО или УЗО.

Таким образом, подключение розетки, а затем подключение устройства, которое может вызвать неисправность, может не привести к отключению цепи.

В принципе, розетка предназначена для работы с большим количеством подключенных к ней устройств. Следовательно, вы должны всегда, где это возможно, подключать розетку к цепи, предназначенной для нее.

Но, если вы подключаете розетку к цепи освещения, с ней нужно быть осторожным — никогда не используйте дешевый импортный прибор, который не был изготовлен с соблюдением строгих условий безопасности, и никогда не используйте прибор, который каким-либо образом сломан.

Должен ли я подключать розетку последовательно или параллельно?

Предположим, вы не можете подключить свою розетку к розетке, и цепь освещения — ваш единственный вариант. В этом случае необходимо принять решение о том, будете ли вы подключать его последовательно или параллельно.

Скорее всего, если вы пытаетесь обойтись минимальной работой с проводкой, на самом деле вы надеетесь просто поставить розетку последовательно, но на самом деле это ужасная идея.

Вы все равно должны соединить розетку параллельно с автоматическим выключателем, потому что это помогает распределить ток, предоставляя ему несколько путей прохождения в случае перегрузки.

Последовательное соединение означает, что ток имеет один путь. Если ваш прибор, подключенный к розетке, работает со сбоями, резервной защиты не существует.

Кроме того, есть очень практическая причина не включать розетку в цепь последовательно с освещением — выключатель света.

Если вы подключите розетку к цепи с выключателем на ней, выключатель будет управлять светом и розеткой.

Вы никогда не сможете пользоваться розеткой с выключенным светом, что может быть реальным неудобством и пустой тратой электроэнергии.

Основные меры предосторожности при подключении розетки к источнику света

Есть три основных момента, на которые следует обратить внимание, если вы решите подключить розетку к цепи освещения.

Во-первых, это проблема, которую мы уже рассмотрели с переключателями. Вам нужно убедиться, что вы не подключаете розетку к петле с выключателем, если хотите управлять ею независимо.

Во-вторых, по возможности следует избегать установки розетки в цепи, не защищенной GFCI или RCD. Хотя это и не является незаконным, это рекомендуется из-за количества поражений электрическим током, от которых они защищены.

Очень легко определить, является ли ваш автоматический выключатель GFCI, так как на нем будет кнопка с надписью «нажмите здесь, чтобы проверить», или на цепи УЗО может быть просто написано «T» или «Test».

Нет кнопки = нет защиты.

Если вы добавите розетку в незащищенную цепь, и что-то пойдет не так с включенным в розетку прибором, вы рискуете получить удар током.

Наконец, стоит отметить, что для цепей освещения и розеток обычно используются разные провода. Если вы подключите розетку к цепи проводом неправильного типа, вы рискуете не получить достаточный ток, необходимый для безопасной работы розетки.

Как правило, в Северной Америке в цепях освещения используется проводка AWG-14, а в розетках — более толстая проводка AWG-12.

AWG-12 рассчитан на 20 А, а AWG-14 рассчитан только на 15 А. Таким образом, добавление розетки на 20 А в цепь освещения с проводкой AWG-14 небезопасно.

То же, что и в Великобритании и Европе — проводка диаметром 1 мм иногда используется для цепей освещения, которые могут безопасно выдерживать только 8 А.

Проводка 1,5 мм рассчитана на ток от 14 до 20 А, поэтому я надеюсь, что здесь вы видите проблему.

Схема подключения ламп и розеток к одной цепи

На этой схеме показано, как нужно подключить розетку к цепи освещения, чтобы она всегда была горячей, т.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
