Схема стабилизированного блока питания: СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ

Содержание

СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ

Вашему вниманию предлагается проверенная конструкция универсального блока питания. Данный простой источник питания, выполнен на мощных составных транзисторах. Основное преимущество схемы в том, что БП пригоден не только для питания различных электронных схем, но и для зарядки различных, в том числе и мощных свинцовых аккумуляторов.

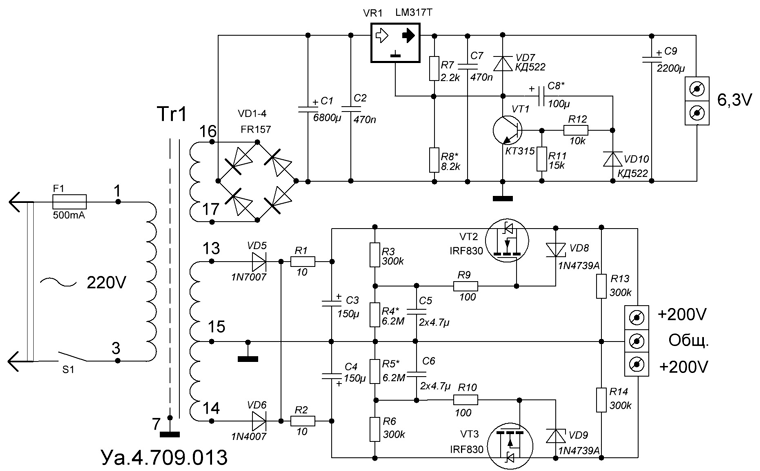

Схема стабилизированного блока питания:

Напряжение на выходе БП, с данными значениями деталей, регулируется от нуля до 15В. Если поставить трансформатор и стабилитрон на большее напряжение, то и макимальный вольтаж выхода тоже возрастёт. Диоды любые выпрямительные, на соответствующий нагрузке ток с двухкратным запасом. Конденсатор С1 на напряжение не менее 25В. Старайтесь не использовать советские алюминиевые электролиты – они часто выходят из строя. Транзисторы заменимы на аналогичные по мощности и структуре.

Обратите внимание, что катоды диодов и коллекторы обеих транзисторов соединены между собой – значит их можно разместить на одном большом радиаторе без всяких изолирующих прокладок.

Если поставить конденсаторы, показанные на схеме пунктиром, можно использовать устройство в качестве блока питания. В этом случае после диодов тоже не помешает конденсатор 1000-2000мкФ 25В. А если требуется только режим зарядного устройства (как это сделано в авторском варианте на фотографии), то можно их исключить.

Готовый стабилизированный источник питания размещается в любом подходящем корпусе. Наружу для удобства контроля выводится зелёный светодиод – сеть 220В, и красный – выход. Причём чем больше напряжение на выходе – тем ярче он будет светиться. Естественно подключают светодиод не напрямую между плюсом и минусом, а через резистор 1-2кОм.

Форум по блокам питания

Форум по обсуждению материала СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ

МОДУЛЬ ДРАЙВЕРА МОТОРА BLDC

Модуль драйвера BLDC двигателя жесткого диска – принципиальные электрические схемы включения и обзор готовых блоков.

УСИЛИТЕЛЬ К ЭЛЕКТРОГИТАРЕ

Высококачественный усилитель для электрогитары – полное руководство по сборке и настройке схемы на JFET и LM386.

Схема стабилизированного блока питания на ЛМ

Представляем маломощный стабилизированный блок питания с возможностью регулировки напряжения и тока, изготовленный на знаменитой LM317. Себестоимость конструкции копеечная, поскольку все детали, как и стрелочный вольтметр распространенные, покупать ничего не понадобиться скорее всего. Блок питания имеет регулировку напряжения в диапазоне 1,25–30 В. Для охлаждения просверлены вентиляционные отверстия сверху и снизу корпуса, достаточно и этого.

Схема электрическая БП на LM350 (LM317)

Вариант включения микросхемы в качестве стабилизатора тока для зарядного устройства:

Это принципиальная схема, согласно которой сделан блок питания. При желании его можно использовать в качестве зарядного устройства для гелевых аккумуляторов — в этом варианте оно также работает отлично.

Регулировка тока от 300 мА, но этого чаще всего достаточно. Можно преобразовать этот источник питания так, чтобы диапазон регулирования тока составлял от десятка или около того миллиампер. Для этого потребуется увеличить сопротивление резистора R4 до такого значения, чтобы при этом минимальном токе падение напряжения на нем открывало транзистор Т1, или ~ 0,55-0,6 В. Значение этого сопротивления было бы довольно большим и значительно ограничивало бы значение тока и максимальное напряжение.

Например, при резисторе R4 = 33R минимальный ток будет 0,6 В / 33R = 0,018 А, но при 300 мА падение напряжения на этом резисторе составит 0,3 А х 33R = 9,9 В, а потеря мощности 0,3 А х 9,9 В = 3 Вт.

Фактически значение низкоомного резистора будет в пределах между 0,1 и 1 Ом, необходимо помнить, что чем выше ток, тем выше мощность выделяемая на резисторе P = I2хR, и чем выше сопротивление, тем больше падение напряжения и тем выше мощность, выделяемая на резисторе, оптимальное значение 0,5 Ом / 10 Вт. Например 2 подключенных параллельно 1 Ом / 5 Вт, дело в том, что резистор должен нагреваться как можно меньше, чтобы его значение было более стабильным и, следовательно, более стабильный ток на выходе БП.

Радиосхемы. – Источники питания

Раздел

Схемы блоков питания, теория построения источников питания

Для любой аппаратуры требуется электропитание.

В некоторых случаях электроэнергию можно получить от электрохимических источников (батареек или аккумуляторов), но это когда речь идет о носимых устройствах, но на практике мы чаще всего используем промышленную сеть 220 Вольт, и вот здесь возникает целый ряд вопросов: ведь это напряжение необходимо преобразовывать: уменьшить (а иногда и увеличить), выпрямить, стабилизировать и так далее…

Устройства, которые преобразовывают электроэнергию принять называть вторичными источниками питания или просто блок питания (под понятием “первичный источник питания” подразумеваются химические источники) или просто блок питания, и именно блокам питания и посвящен данный раздел: здесь Вы сможете ознакомиться с теорией построения блоков питания, а также найдете различные схемы блоков питания.

Теория построения блоков питания

Параметрический стабилизатор
Компенсационный стабилизатор
Специализированные микросхемы стабилизаторов напряжения
Умножитель напряжения
Устройство импульсного источника питания
Защита стабилизаторов от перегрева
Транзисторные стабилизаторы с защитой от перегрузки (теория)

Практические схемы источников питания

Электронный ЛАТР
Регулятор температуры паяльника
Стабилизатор температуры паяльника
Стабилизированный Блок питания на 35 Вольт
Стабилизатор напряжения с защитой 13V/10A
Зарядное устройство для никель-кадмиевых аккумуляторов
Безтрансформаторный преобразователь напряжения
Бестрансформаторный удвоитель напряжения для малогабаритных устройств
Регулируемый источник питания 1…29V, 2A
Блок питания 13V, 20A
Схемы стабилизированных блоков питания

Блоки питания с регулировкой
Простой регулятор мощности

Блок питания с регулировкой напряжения и тока
Стабилизатор напряжения 0.

..25V с защитой по току
Зарядное устройство из компьютерного блока питания
Блок питания на 3V
Блок питания 13V, 20A на микросхеме серии КРЕН
Как увеличить мощность КРЕНки до 20 Ампер
Еще раз об увеличении мощности КРЕН8А
Импульсный блок питания для усилителя
Преобразователь напряжения 12-220V
Преобразователь 12V-220V на трансформаторе от компьютерного блока питания
Импульсные преобразователи напряжения
Электронный предохранитель
Устройство защиты радиоаппаратуры от повышенного и пониженного напряжения
Самодельный бесперебойник
Компьютерный блок питания в радиолюбительских конструкциях
Регуляторы напряжения с компаратором
Регуляторы постоянного напряжения на таймере 555

Регуляторы постоянного напряжения на ждущих мультивибраторах и и счетчиках
ШИМ-регулятор на простой логике
ШИМ-регулятор на операционном усилителе
Блок питания для цифровых и аналоговых микросхем
Преобразователь для питания варикапа
Стабилизатор с защитой от КЗ
Дополнительная цепь к регулируемому стабилизатору с цель защиты
Стабилизатор с установкой порогового тока для защиты
Электронно-механическое устройство защиты от перегрузки
Защита от перегрузки по току с использованием динисторного оптрона
Светодиодные индикаторы перегрузки по току
Электронный предохранитель до 10 Ампер
Схемы защиты устройств от всплесков тока и напряжения
Устройство защиты галогенных ламп
Аварийная защита низковольтной аппаратуры
Ограничитель пускового тока
Преобразователь напряжения 12В-220В для электробритвы
Звуковой сигнализатор перегрузки блока питания
Самовосстанавливающийся предохранитель на 12 Вольт
Регулируемый электронный предохранитель
Защита блока питания от КЗ
Стабилизатор напряжения К142ЕН2 и его применение
Мощный стабилизированный инвертор 24- 220 Вольт
Высоковольтный преобразователь напряжения
Преобразователи напряжения из 4,5В в двуполярное 15В
Преобразователь сетевого напряжения в трехфазное
Мощный двухполярный источник питания для лабораторных целей
Источник питания с регулировкой полярности
Зарядное устройство с цифровыми микросхемами
Не сложный импульсный стабилизатор
Транзисторный стабилизатор 9V с системой защиты
Стабилизатор переменного напряжения
Сигнализаторы разряда элементов питания
Стабилизатор напряжения на микросхеме К142ЕН2
Стабилизатор сетевого напряжения
Стабилизатор тока до 150 А
Стабилизированный источник питания с защитой от перегрузки
Преобразователь 1,5V в 9V
Ступенчатое включение мощной нагрузки
Тиристорный преобразователь 12V в 220V
Двуполярное напряжение от батарейки “Крона”

Уменьшение пульсаций выходного напряжения
Универсальное зарядное устройство
Универсальный блок питания на микросхеме КР142ЕН12
Устройство аварийного электропитания
Регулируемый стабилизатор тока
Регулируемое двуполярное из однополярного
Регулятор мощности не создающий помех
Регулятор сетевого напряжения
Тиристорный регулятор тока
Регулятор мощности для активной нагрузки
Преобразователь напряжения 12/220В-50Гц
Импульсный источник питания 30 вольт, 200 Вт
Преобразователь напряжения с 4,5 на 15 В
Преобразователь напряжения 12V-30V
Автоматическое отключение аккумуляторной батареи
Бесперебойное питание для цифровых микросхем
Стабилизированный блок питания 1-40V с защитой от перегрузки
Лабораторный блок питания 0-20V
Трехфазный инвертор для электродвигателей
Импульсный блок питания для мощного УМЗЧ
Резервный преобразователь напряжения
Электронный предохранитель для устройств с питанием до 25 Вольт
Электронный предохранитель 12V/1A
Преобразователь 50Гц\ 60Гц
Усовершенствованный лабораторный блок питания
Высоковольтный преобразователь
Устройство защиты источника питания от перегрузки
Симисторный регулятор повышенной мощности
Устройство для зарядки малогабаритных аккумуляторов
Мягкое включение УНЧ
Таймер для зарядки аккумулятора
Импульсный стабилизатор напряжения с высоким КПД
Универсальный эквивалент нагрузки для ремонта и настройки источников питания
Преобразователь напряжения для цифровых микросхем
Регулируемый стабилизатор напряжения и тока
Стабилизированный регулятор мощности для изменяющейся нагрузки
Блок бесперебойного питания
Импульсный понижающий стабилизатор 24V-12V
Лабораторный блок питания 5.

..100 Вольт
Звуковой сигнализатор разряда аккумулятора
Стабилизатор тока до 150 Ампер
Ограничение зарядного тока конденсаторов
Ni-Cd аккумуляторы и их эксплуатация
Импульсный сетевой источник 5 В с высокими параметрами
Зарядное устройство для Ni-Cd аккумуляторов
Преобразователь 12- 220V и зарядное устройство
Двуполярный источник питания на основе “электронного трансформатора”
Малогабаритный мощный стабилизатор 12V
Блок питания отключающийся без нагрузки
Преобразователь 12V- 24V на ячейке логической микросхемы
Двуполярное стабилизированное напряжение 5V из однополярного 12V
Преобразователь напряжения 12V\ 220V 50Гц
Регулируемый двуполярный блок питания с искусственной “средней точкой”
Стабилизированный блок питания 3V для аудиоплеера
Маломощный импульсный двуполярный
Агрегаты тиристорные серий ТЕ, ТП, ТПР, ТЕР схемы и документация
Источник опорного напряжения ИОНА
Мощный лабораторный источник с защитой и регулировкой
Вариант мощного двуполярного стабилизатора напряжения
Лабораторный источник питания с защитой и индикацией перегрузки
Преобразователь 12-220 вольт на NE555

Простой регулируемый стабилизированный блок питания

Этот блок питания на микросхеме LM317, не требует каких – то особых знаний для сборки, и после правильного монтажа из исправных деталей, не нуждается в наладке.

Несмотря на свою кажущуюся простоту, этот блок является надёжным источником питания цифровых устройств и имеет встроенную защиту от перегрева и перегрузки по току. Микросхема внутри себя имеет свыше двадцати транзисторов и является высокотехнологичным устройством, хотя снаружи выглядит как обычный транзистор.

Питание схемы рассчитано на напряжение до 40 вольт переменного тока, а на выходе можно получить от 1.2 до 30 вольт постоянного, стабилизированного напряжения. Регулировка от минимума до максимума потенциометром происходит очень плавно, без скачков и провалов. Ток на выходе до 1.5 ампер. Если потребляемый ток не планируется выше 250 миллиампер, то радиатор не нужен. При потреблении большей нагрузки, микросхему поместить на теплопроводную пасту к радиатору общей площадью рассеивания 350 – 400 или больше, миллиметров квадратных. Подбор трансформатора питания нужно рассчитывать исходя из того, что напряжение на входе в блок питания должно быть на 10 – 15 % больше, чем планируете получать на выходе.

Мощность питающего трансформатора лучше взять с хорошим запасом, во избежание излишнего перегрева и на вход его обязательно поставить плавкий предохранитель, подобранный по мощности, для защиты от возможных неприятностей.
Нам, для изготовления этого нужного устройства, потребуются детали:

Микросхема LM317 или LM317T.
Выпрямительная сборка почти любая или отдельные четыре диода на ток не менее 1 ампер каждый.
Конденсатор C1 от 1000 МкФ и выше напряжением 50 вольт, он служит для сглаживания бросков напряжения питающей сети и, чем больше его ёмкость, тем более стабильным будет напряжение на выходе.
C2 и C4 – 0.047 МкФ. На крышке конденсатора цифра 104.
C3 – 1МкФ и больше напряжением 50 вольт. Этот конденсатор, так же можно применить большей ёмкости для повышения стабильности выходящего напряжения.
D5 и D6 – диоды, например 1N4007, или любые другие на ток 1 ампер или больше.
R1 – потенциометр на 10 Ком. Любого типа, но обязательно хороший, иначе выходное напряжение будет «прыгать».
R2 – 220 Ом, мощностью 0.25 – 0.5 ватт.

Перед подключением к схеме питающего напряжения, обязательно проверьте правильность монтажа и пайки элементов схемы.

Сборка регулируемого стабилизированного блока питания

Сборку я произвел на обычной макетной платы без всякого травления. Мне этот способ нравится из-за своей простоты. Благодаря ему схему можно собрать за считанные минуты.

Проверка блока питания

Вращением переменного резистора можно установить желаемое напряжение на выходе, что очень удобно.

Видео испытаний блока питания прилагается

Стабилизированные источники питания – Статьи об энергетике

Распространенность сетей переменного тока не должна вызывать ощущения того, что про постоянный ток уже забыли.

Естественно, для питания всех бытовых приборов используется переменный ток, начиная с мобильных телефонов, заканчивая телевизорами и компьютерами. Однако не всем известно, что электронные блоки управления, которые встречаются абсолютно во всей бытовой электронике, используют для питания постоянный ток.

Развитие электронных компонентов и повсеместное использование микропроцессоров предъявляет определенные условия к параметрам блоков питания. Помимо элементов защиты электрической цепи современные блоки питания должны обладать еще одной важной характеристикой – стабилизированным уровнем выходного напряжения блока питания (стабилизированные блоки питания). Помимо стабилизации выходного напряжения, для отладки и проверки работоспособности электронных узлов необходимы блоки питания с различными уровнями выходного напряжения – многоканальные блоки питания.

Все электронные компоненты используют стандартный ряд напряжений: 5, 9, 12, 15 и 24В. Блоки питания выпускаются с соответствующими значениями напряжений, а для стабилизации их уровня применяют специальные стабилизаторы с фиксированным уровнем стабилизации. Как правило, все стабилизаторы имеют три вывода (рисунок 1). Схема включения стабилизатора приведена на рисунке 1. Большинство стабилизаторов также имеют внутреннюю защиту от перегрева и токов короткого замыкания. Кроме того, для практического использования необходимо установить вольтметр и амперметр на блок питания для контроля параметров цепи.

Рисунок 1

На рисунке 2 приведена схема включения интегрального стабилизатора напряжения с регулируемым уровнем стабилизации.

Рисунок 2

Для создания схемы с регулировкой выходного напряжения также может использоваться простой стабилизатор (рисунок 3). Нижняя граница выходного напряжения определяется фиксированным напряжением стабилизатора, верхняя – величиной входного напряжения.

Рисунок 3

Лабораторный блок питания

Создание блока питания для использования в домашней практике можно воспользоваться микросхемой регулируемого интегрального стабилизатора LT317A (КР142ЕН12А(Б)). Указанный стабилизатор позволяет регулировать выходное напряжение в пределах от 1,25 до 25В. Максимальный выходной ток при нормальном режиме работы будет около 1А. Исходя из этого, выпрямитель для блока питания должен быть с номинальным током 1А и выходным напряжением 30В (рисунок 4).

Рисунок 4

В качестве диодов можно выбрать диоды 1N5408 (прямой ток 3А, обратное напряжение 1000В) или отечественные КД226. В качестве конденсатора фильтра можно использовать электролитический конденсатор с емкостью 1000 µF. Для выбора трансформатора необходимо рассчитать мощность блока питания Р=U*I=1А*30В=30Вт. Исходя из расчетной мощности и необходимого КПД, выбираем тип трансформатора (рисунок 5).

Рисунок 5

Мощность трансформатора определяется исходя из мощности блока питания и КПД трансформатора. Для рассматриваемой схемы подойдет стандартный трансформатор с напряжением на вторичной обмотке 24В и мощностью 40Вт. На основе такого трансформатора можно собрать двухполярный регулируемый блок питания (рисунок 6). Схема двухполярного выпрямителя приведена на рисунке 7.

Рисунок 6

Рисунок 7

Существуют и более сложные схемы включения стабилизаторов напряжения (рисунок 8).

Рисунок 8

На приведенной схеме применяются защитные диоды VD1 и VD2. Емкость конденсатора С2 не должна превышать емкость конденсатора С1.

для начинающих, сборка своими руками

Любой радиолюбитель в своей жизни не раз собирал блок питания для своих электронных устройств. Поэтому его устройство и принцип работы должен знать каждый, кто занимается электроникой.

Ведь собрав даже самый простой блок питания своими руками, начинающие радиолюбители получают такой восторг, потому что простой блок питания не требует никакой настройки и никакой регулировки, он сразу начинает работать.

Блоки питания бывают нескольких типов: трансформаторные, бестрансформаторные, импульсные.

Принципиальная схема БП

Трансформаторные блоки питания — самые простые и надежные блоки питания. Также из простых блоков питания они являются самыми безопасными по электробезопасности .

Простой трансформаторный блок питания состоит из: трансформатора, выпрямителя и фильтра. Если требуется более качественное стабилизированное питание, то устанавливается стабилизатор. Блоки питания будем рассматривать блоками. Внизу представлена принципиальная схема.

Трансформатор

На первичную обмотку трансформатора W1 (иногда её называют сетевой, так как она подключается к сети 220 вольт) поступает входное напряжение. При подаче на первичную обмотку переменное напряжение, в нашем случае — сетевое напряжение 220 В, по магнитопроводу будет протекать переменное электромагнитное поле. Если на магнитопроводе находится вторая обмотка, электромагнитное поле будет проходить и через вторичную обмотку W2. При этом во вторичной обмотки будет наводится электродвижущая сила, и на вторичной обмотке появится выходное напряжение. Со вторичной обмотки трансформатора выходит переменное, обычно пониженное напряжение для питания устройств напряжением 3,3 В, 5 В, 9 В, 12 В и 15 В и тд. Но бывают и повышающие трансформаторы, у них на входе напряжение ниже чем на выходе. Но мы будем рассматривать понижающие трансформаторы.

Мы возьмем трансформатор на выходе вторичной обмотки которой будет выходить 12 вольт.

Можно уже и таким блоком питания пользоваться, но только если для подключения лампы накаливания на 12 Вольт, ведь на выходе у нас переменное напряжение.

Диодный мост

Мы продолжим собирать простой блок питания своими руками. И для получения постоянного напряжения нам понадобится диодный мост, или по-другому его еще называют — диодный выпрямитель. Диодный мост служит для преобразования переменного напряжения вторичной обмотки в постоянное, так как для питания устройств в основном используется постоянное напряжение.

Диодный мост собран на четырех диодах VD1 — VD4. Рассмотрим работу диодного моста за один период. В первом полупериоде ток протекает через обмотку трансформатора, VD3 и VD4 заперты, и ток проходит через диод VD1 и выходит с диода +12В на нагрузку На схеме нагрузкой служит светодиод VD5 подключенный через токоограничивающий резистор R1.

С диода VD1 ток проходит через токоограничивающий резистор R1, через светодиод VD5, проходит через диод VD2, и уходит на вторичную обмотку трансформатора. На этом первый полупериод завершен.

Второй полупериод проходит также через обмотку трансформатора, но в обратном направлении. С обмотки трансформатора ток протекает теперь через диод VD3. VD1 и VD2 заперты, и далее ток через токоограничивающий резистор R1 на светодиод VD5, далее ток протекает через диод VD4 и уходит на трансформатор.

Вот мы рассмотрели и второй полупериод работы диодного моста.После диода выходное напряжение выходит пульсирующим, можно посмотреть на рисунке ниже.

Таким пульсирующим напряжением уже можно подключать некоторые устройства, которые не бояться пульсаций, например для зарядки автомобильного или другого аккумулятора. Но для питания приемника, усилителя, светодиодной ленты, и тд., такой блок питания не пойдет, к нему на выход диодов надо подключить фильтр, сглаживающий пульсации.

Фильтрующий конденсатор

Без этого фильтра устройство, которое будет питаться от этого блока питания может работать нестабильно, или вообще не работать. Фильтром служат электролитические конденсаторы. У конденсаторов два вывода, плюсовой вывод длиннее минусового. Также возле минусового вывода на корпусе наносится знак «-«

Ниже на рисунке показана схема, и уровень пульсаций в каждой точке

В устройствах, где требуется ещё и стабильное напряжение без скачков, например в электронике с применением микроконтроллеров, добавляют в схему еще и стабилизатор напряжения.

Стабилизатор

Продолжаем улучшать наш простой блок питания своими руками. Для получения качественного и стабильного напряжения без малейших пульсаций, скачков, и просадки напряжения используют стабилизатор напряжения.

В качестве стабилизатора используют стабилитрон, или интегральный стабилизатор напряжения. Мы собрали схему блока питания для устройства, которое нуждается в стабилизированном источнике питания. Это устройство собрано на контроллере, и без стабильного напряжения оно работать не будет. При небольшом повышении напряжении контроллер сгорит. А при понижении напряжении устройство откажется работать. Вот для таких устройств и предназначен стабилизатор.

Вывод 1 интегрального стабилизатора — входное напряжение. Вывод 2 — общий (земля). Вывод 3 — выходит стабилизированное напряжение.

Максимум, что может выдать L7805 — ток в 1,5 А, поэтому надо рассчитывать остальные детали на ток более 1,5 А. Выход трансформатора выбираем на ток более 1,5 ампера и напряжением выше стабилизированного значения больше на два вольта. Например, для LM7812 с выхода трансформатора должно выходить 14 — 15 В, для LM7805 7 – 8 В. Но не забывайте, что эти стабилизаторы греются из-за внутреннего сопротивления. Чем больше перепад между входом и выходом, тем больше нагрев. Ведь лишнее напряжение эти стабилизаторы гасят на себе.

Интегральные стабилизаторы бывают с общим минусом LM78**, или с общим плюсом LM79**. На месте звездочек находятся цифры указывающие напряжение стабилизации. Например LM7905 — общий плюс, напряжение стабилизации -5 В. Еще один пример LM7812 — общий минус, напряжение стабилизации 12 В. А теперь посмотрим распиновку, или назначение выводов интегрального стабилизатора.

Стабилизированный блок питания на LM7805

На рисунке ниже представлена схема простого блока питания со стабилизатором.

На первичную обмотку трансформатора TV1 поступает сетевое напряжение 220 В. Со вторичной обмотки трансформатора выходит пониженное переменное напряжение от 7 до 8 вольт. Далее ток проходит через диодный мост, и на выходе моста получается выпрямленное напряжение. На конденсаторах С1 и С2 выпрямленное напряжение сглаживается.

На выходе стабилизатора LM7805 выходит стабилизированное напряжение 5 вольт. Далее на конденсатор сглаживающий импульсы. И вот уже выпрямленное и стабильное напряжение поступает на светодиод VD5 с токоограничивающим резистором. Светодиод служит индикатором напряжения.

Если требуется источник питания малой мощности, то можно рассмотреть как вариант- бестрансформаторный блок питания. Но это уже другая история.

Вам тоже будет интересно почитать

Стабилизированный двухполярный источник питания предварительного усилителя

Более или менее качественные предварительные усилители требуют двухполярного напряжения питания. Источник, схема которого представлена в этой статье, обеспечит предварительный усилитель стабилизированным напряжением ±15В. Помимо этого, от положительной шины (+15В) можно питать регулятор тембра. Нередко регулятор тембра и предварительный УНЧ представляют одну схему. В тех и других звуковой сигнал является слаботочным и поэтому он подвержен искажениям и наводкам, источниками которых могут быть разные причины в точности и нестабилизированное напряжение питания.

Так, например, в статье «Профилактика и доработка усилителя Радиотехника У-101» я описывал недостаток схемы питания предварительного УНЧ, который заключался в запитывании схемы через гасящий резистор от нестабилизированного источника. При прослушивании звукового сигнала, с низкочастотной составляющей (ниже 300Гц), на шинах питания образуются просадки напряжения, которые присутствуют и после гасящего резистора. Таким образом, при колебании питающего напряжения предварительного усилителя, происходит изменение (искажение) амплитуды усиливаемого сигнала на его выходе. Чтобы уйти от этого недостатка я убрал гасящие резисторы и установил по шинам питания стабилизаторы напряжения.

Схема стабилизированного двухполярного источника питания

Основой в схеме является понижающий трансформатор. Он должен иметь две вторичные обмотки или одну обмотку со средним выводом, относительно которого на каждом плече должно быть напряжение переменного тока 15В. Можно применить трансформатор с выходным напряжением 18В переменного тока в каждой обмотке. После выпрямления, напряжение на электролитических конденсаторах C1 и C2 станет в 1.41 раз больше, то есть с трансформатором 15+15В выпрямленное напряжение холостого хода станет равным ±21. 2В.

Выходной ток трансформатора будет зависеть от тока потребления предварительного усилителя, обычно он не превышает 100-200мА, поэтому трансформатор с выходным током 0.5А отлично подойдет.

В качестве элементов диодного моста VD1-VD4 могут применяться любые выпрямительные диоды с током 1А и напряжением 100В и более. Также можно установить диоды Шоттки, ощутимой разницы в данной схеме не будет.

В качестве стабилизирующих элементов применены линейные стабилизаторы LM7815 и LM7915. Стабилизатор LM7915 стабилизирует отрицательное напряжение относительно GND, а LM7815 положительное напряжение.

Емкость электролитических конденсаторов может отличаться в некотором диапазоне, больше – лучше, меньше – хуже, но все в разумных пределах. Напряжение, на которое рассчитаны электролиты, должно иметь запас 20-30% от напряжения на их выводах. Каждый электролит должен быть зашунтирован неполярным пленочным или керамическим конденсатором (C3, C4, C7, C8), для фильтрации высокочастотных колебаний, когда электролитический конденсатор, обладая большой емкостью, становится уже малоэффективным.

При токе потребления предварительного усилителя не более 200мА, теплоотводы на линейные стабилизаторы LM7815 и LM7915 можно не устанавливать. В противном случае на них можно установить небольшие алюминиевые пластинки.

Печатная плата двухполярного источника питания СКАЧАТЬ

3-30 В / 2,5 A Стабилизированный источник питания

Авторские права на эту схему принадлежат smart kit electronics . На этой странице мы будем использовать эту схему для обсуждения улучшений и внесем некоторые изменения на основе исходной схемы.

Общее описание

Это очень полезный проект для всех, кто занимается электроникой. Это универсальный блок питания, который решит большинство проблем с питанием, возникающих в повседневной работе любой мастерской электроники.Он охватывает широкий диапазон напряжений, плавно регулируемых от 30 В до 3 В. Выходной ток составляет максимум 2,5 А, что более чем достаточно для большинства приложений. Схема полностью стабилизирована даже в крайних пределах своего выходного диапазона и полностью защищена от коротких замыканий и перегрузок.

Технические характеристики – Характеристики:

Входное напряжение: 24 В переменного тока / 3 А
Выходной ток: 2,5 А
Выходное напряжение: 3-30 В постоянного тока

Как это работает

В источнике питания используется хорошо известная и довольно популярная микросхема СТАБИЛИЗАТОРА НАПРЯЖЕНИЯ LM 723.Микросхема может быть настроена на выходное напряжение, которое непрерывно изменяется от 2 до 37 В постоянного тока и имеет номинальный ток 150 мА, что, конечно, слишком мало для любого серьезного использования. Для увеличения пропускной способности схемы по току выход ИС используется для управления парой Дарлингтона, образованной двумя силовыми транзисторами BD 135 и 2N 3055. Использование транзисторов для увеличения максимального выходного тока ограничивает диапазон выходных напряжений несколько, и поэтому схема была разработана для работы от 3 до 30 В постоянного тока.Резистор R5, который вы видите подключенным последовательно с выходом источника питания, используется для защиты схемы от перегрузки. Если через R5 протекает чрезмерно большой ток, напряжение на нем увеличивается, и любое напряжение, превышающее 0,3 В, в результате отключает питание, тем самым эффективно защищая его от перегрузок. Эта функция защиты встроена в LM 723, и падение напряжения на R5 регистрируется самой ИС между контактами 2 и 3. В то же время ИС постоянно сравнивает выходное напряжение со своим внутренним эталоном, и если разница превышает расчетную По стандартам он исправляет это автоматически.Это обеспечивает отличную устойчивость при различных нагрузках. Потенциометр P1 используется для регулировки выходного напряжения на желаемом уровне. Если требуется полный диапазон от 3 до 30 В, вам следует использовать сетевой трансформатор с вторичной обмоткой, имеющей номинальное значение не менее 24 В / 3 А. Если максимальное выходное напряжение не требуется, вы, конечно, можете использовать трансформатор. с выходом более низкого вторичного напряжения. (Однако после выпрямления напряжение на конденсаторе C2 должно превышать на 4-5 вольт максимальный выход, ожидаемый от схемы.

Строительство

Прежде всего, давайте рассмотрим несколько основ построения электронных схем на печатной плате. Плата изготовлена из тонкого изоляционного материала, покрытого тонким слоем проводящей меди, форма которой позволяет формировать необходимые проводники между различными компонентами схемы. Использование правильно спроектированной печатной платы очень желательно, поскольку это значительно ускоряет сборку и снижает вероятность ошибок.Платы Smart Kit также поставляются с предварительно просверленными отверстиями и имеют контур компонентов и их идентификацию, напечатанную на стороне компонентов, чтобы упростить сборку. Чтобы защитить плату во время хранения от окисления и гарантировать, что она будет доставлена вам в идеальном состоянии, медь при производстве лужена и покрыта специальным лаком, который защищает ее от окисления и облегчает пайку. Припаивание компонентов к плате – единственный способ построить вашу схему, и от того, как вы это сделаете, во многом зависит ваш успех или неудача.Эта работа не очень сложная, и если вы будете придерживаться нескольких правил, у вас не должно возникнуть проблем. Паяльник, который вы используете, должен быть легким, а его мощность не должна превышать 25 Вт. Наконечник должен быть в хорошем состоянии и всегда оставаться чистым. Для этого пригодятся специально изготовленные губки, которые нужно держать во влажном состоянии, и время от времени вы можете протирать их горячим наконечником, чтобы удалить все остатки, которые могут скапливаться на нем.
ЗАПРЕЩАЕТСЯ подпиливать грязный или изношенный наконечник наждачной бумагой. Если наконечник нельзя очистить, замените его.На рынке существует множество различных типов припоя, и вам следует выбирать припой хорошего качества, который содержит необходимый флюс в своей сердцевине, чтобы каждый раз обеспечивать идеальное соединение.
НЕ используйте паяльный флюс, кроме того, который уже включен в ваш припой. Слишком большой поток может вызвать множество проблем
и является одной из основных причин неисправности цепи. Если, тем не менее, вам необходимо использовать дополнительный флюс, как в случае лужения медных проводов, тщательно очистите его после завершения работы.Для правильной пайки компонента вам необходимо сделать следующее:
Очистите выводы компонентов с помощью небольшого кусочка наждачной бумаги.

Согните их на правильном расстоянии от корпуса компонента и вставьте компонент на его место на плате. Иногда вы можете встретить компоненты с более толстыми выводами, чем обычно, которые слишком толстые, чтобы войти в отверстия ПК. доска. В этом случае используйте мини-дрель, чтобы немного увеличить диаметр отверстий. Не делайте отверстия слишком большими, так как впоследствии это затруднит пайку.Возьмите горячий утюг и поместите его наконечник на вывод компонента, удерживая конец припоя в том месте, где вывод выходит из платы. Наконечник утюга должен касаться провода немного выше компьютера. доска. Когда припой начнет плавиться и течь, подождите, пока он равномерно покроет область вокруг отверстия, и флюс закипит и выйдет из-под припоя. Вся операция не должна занять более 5 секунд. Снимите утюг и дайте припою остыть естественным образом, не дуя на него и не перемещая компонент.Если все было сделано правильно, поверхность стыка должна иметь блестящую металлическую отделку, а его края должны плавно заканчиваться на выводе компонента и направляющей платы. Если припой выглядит тусклым, потрескавшимся или имеет форму капли, значит, вы сделали сухое соединение, и вам следует удалить припой (с помощью насоса или фитиля) и переделать его. Следите за тем, чтобы не перегреть гусеницы, так как их очень легко оторвать от доски и сломать. При пайке чувствительного компонента рекомендуется удерживать провод со стороны компонента платы с помощью пары плоскогубцев, чтобы отвести тепло, которое может повредить компонент.Убедитесь, что вы не используете больше припоя, чем необходимо, поскольку вы рискуете закоротить соседние дорожки на плате, особенно если они расположены очень близко друг к другу. После того, как вы закончили работу, отрежьте лишние выводы компонентов и тщательно очистите плату подходящим растворителем, чтобы удалить все остатки флюса, которые могут остаться на ней.

Начните сборку схемы, поместив контакты на плату и припаяв их. Вы должны быть очень осторожны при пайке компонентов, которые будут пропускать большие токи, так как ваши соединения должны выдерживать максимальный ток, не нагреваясь.Припаяйте разъем IC на его место, стараясь не вставить его неправильно, а затем установите резисторы на свои места на плате. Резистор R5 следует припаивать таким образом, чтобы его корпус был немного отделен от ПК. плату, чтобы воздух циркулировал вокруг компонента и охладил его. Продолжайте работу с конденсаторами. Будьте осторожны, чтобы не вставить электролит в неправильном направлении. Полярность указана на конденсаторах и ПК. доска также отмечена соответствующим образом. Вставьте выпрямительный мост на место.Мост является сверхмощным, и его выводы сделаны из проволоки большего сечения, чем обычно. Если у вас возникнут трудности с их вставкой в ПК, доску можно увеличить отверстия с помощью мини дрели. (Для автоматического производства панелей из поликарбоната необходимо, чтобы все отверстия на плате были одного диаметра).

Однако не делайте отверстия слишком широкими, так как впоследствии паять выводы будет намного сложнее. Припаяйте TR1 на его место и установите TR2 на радиатор, следуя схеме и убедившись, что нет электрического соединения между радиатором и транзистором.Не забудьте про изоляторы и используйте теплопроводящий состав между корпусом транзистора и радиатором. Используя провода толстого сечения, подключите TR2 к плате и, наконец, с помощью плоского ленточного кабеля соедините потенциометр с остальной частью схемы. Вставьте РЕГУЛЯТОР НАПРЯЖЕНИЯ в гнездо, и ваш источник питания готов. Теперь сделайте окончательный осмотр своей работы, чтобы убедиться, что нет ошибок, которые в дальнейшем могут вызвать много проблем. Если все в порядке, можно подключить вход схемы (на плате он обозначен «24 VAC») ко вторичной обмотке трансформатора.Подключите вольтметр к контактам с маркировкой «OUT 3-30 V» и с помощью сетевого шнура подключите первичную обмотку трансформатора к удобному выходу питания. Если все было сделано правильно, вольтметр должен показывать показания, а поворот потенциометра должен их изменить.

Незначительные отклонения от указанного минимального и максимального напряжения являются нормальным явлением, вызваны допусками компонентов и не должны вас беспокоить. Хотя схема работает с низким напряжением и вполне безопасно прикасаться к любой части во время работы, для подачи этого низкого напряжения требуется сетевой трансформатор, а первичная обмотка трансформатора подключена к сети, что делает это очень опасным.Лучше всего использовать футляр для всего, чтобы сделать полноценный автономный источник питания для ваших экспериментов. Smart Kit также представляет собой подходящий футляр для этого источника питания с печатной передней панелью, готовой к просверленным отверстиям для выходных разъемов, переключателей, держателя предохранителя и панельных приборов.

Список деталей

R1 = 560R 1/4 Вт	C1 = 100 нФ
R2 = 1,2 К 1/4 Вт	C2 = 2200 мкФ 35-40 В
R3 = 3,9 К 1 / 4Вт	C3 = 100 пФ
R4 = 15K 1/4 Вт	C4 = 100 мкФ / 35 В
R5 = 0,15R 5W

D = B40 C3300 / 2200, выпрямительный мост 3A
P1 = 10K потенциометр	TR1 = BD 135
IC = LM723	TR2 = 2N3055

ВНИМАНИЕ

Эта схема работает от сети, и в некоторых ее частях присутствует 220 В переменного тока.Напряжение выше 50 В ОПАСНО и даже может быть СМЕРТЕЛЬНЫМ. Во избежание несчастных случаев, которые могут привести к летальному исходу для вас или членов вашей семьи, соблюдайте следующие правила

правил:

НЕ работайте, если вы устали или торопитесь, дважды проверьте все, прежде чем подключать вашу схему к сети, и будьте готовы отключить ее, если что-то не так.
НЕ прикасайтесь к какой-либо части цепи, когда она находится под напряжением.
НЕ оставляйте шнуры питания незащищенными.Все силовые провода должны быть хорошо изолированы. -ЗАПРЕЩАЕТСЯ заменять предохранители на предохранители с более высоким номиналом или заменять их проволокой или алюминиевой фольгой.
НЕ работайте мокрыми руками. -Если вы носите цепочку, ожерелье или что-то еще, что может свисать, и дотрагиваетесь до незащищенной части цепи, БУДЬТЕ ОСТОРОЖНЫ. ВСЕГДА ИСПОЛЬЗУЙТЕ подходящий сетевой шнур с подходящей вилкой и правильно заземляйте электрическую цепь. Если корпус вашего проекта металлический, убедитесь, что он правильно заземлен. По возможности используйте сетевой трансформатор с соотношением 1: 1, чтобы изолировать вашу схему от сети.При тестировании схемы, работающей от сети, надевайте обувь с резиновой подошвой, стойте на сухом непроводящем полу и держите одну руку в кармане или за спиной. Если вы примете все вышеперечисленные меры предосторожности, вы снизите риск до минимума и тем самым защитите себя и окружающих. Тщательно сконструированное и хорошо изолированное устройство не представляет опасности для пользователя. ОСТОРОЖНО: ЭЛЕКТРИЧЕСТВО МОЖЕТ УБИТЬ, ЕСЛИ ВЫ НЕ ОСТОРОЖНЫ.

Вот несколько фотографий этого блока питания, готового и установленного в коробке.

Стабилизированный источник питания 0-30 В постоянного тока с контролем тока 0,002-3 A

Общее описание

Это высококачественный источник питания с плавно регулируемым стабилизированным выходом, регулируемым в диапазоне от 0 до 30 В постоянного тока.Схема также включает электронный ограничитель выходного тока, который эффективно регулирует выходной ток от нескольких миллиампер (2 мА) до максимального выходного сигнала в три ампера, который может выдавать схема. Эта функция делает этот источник питания незаменимым в лаборатории экспериментаторов, поскольку можно ограничить ток до типичного максимума, который может потребоваться для тестируемой цепи, и затем включить его, не опасаясь, что он может быть поврежден, если что-то пойдет не так. Также имеется визуальная индикация того, что ограничитель тока работает, так что вы можете сразу увидеть, выходит ли ваша схема за установленные пределы или нет.

Технические характеристики

Входное напряжение: ……………. 24 В переменного тока
Входной ток: ……………. 3 А (макс)
Выходное напряжение: …………. 0-30 В регулируемый
Выходной ток: …………. 2 мА-3 А регулируемый
Пульсация выходного напряжения:…. 0,01% максимум
Размеры печатной платы: 123 x 85 мм

Характеристики

Уменьшенные размеры, простая конструкция, простое управление.
Выходное напряжение легко регулируется.
Ограничение выходного тока с визуальной индикацией.
Полная защита поставляемого устройства от перегрузок и неисправностей.

Как это работает

Для начала имеется понижающий сетевой трансформатор с вторичной обмоткой на 24 В / 3 А, который подключается через входные точки схемы к контактам 1 и 2. (качество выходного напряжения питания будет равным. прямо пропорционально качеству трансформатора). Переменное напряжение вторичной обмотки трансформаторов выпрямляется мостом, образованным четырьмя диодами D1-D4.Постоянное напряжение на выходе моста сглаживается фильтром, образованным накопительным конденсатором C1 и резистором R1. Схема включает в себя некоторые уникальные особенности, которые сильно отличают ее от других источников питания этого класса. Вместо использования механизма переменной обратной связи для управления выходным напряжением в нашей схеме используется усилитель с постоянным усилением для обеспечения опорного напряжения, необходимого для ее стабильной работы. Опорное напряжение генерируется на выходе U1.

Схема работает следующим образом: Диод D8 представляет собой стабилитрон 5,6 В, который здесь работает при токе с нулевым температурным коэффициентом. Напряжение на выходе U1 постепенно увеличивается, пока не загорится диод D8. Когда это происходит, схема стабилизируется, и на резисторе R5 появляется опорное напряжение стабилитрона (5,6 В). Ток, протекающий через неинвертирующий вход операционного усилителя, незначителен, поэтому один и тот же ток течет через R5 и R6, а поскольку два резистора имеют одинаковое значение, напряжение на двух из них, соединенных последовательно, будет ровно в два раза больше. напряжение на каждом.Таким образом, напряжение на выходе операционного усилителя (вывод 6 U1) составляет 11,2 В, что вдвое превышает опорное напряжение стабилитрона. Интегральная схема U2 имеет постоянный коэффициент усиления приблизительно 3 X в соответствии с формулой A = (R11 + R12) / R11 и повышает опорное напряжение 11,2 В примерно до 33 В. Подстроечный резистор RV1 и резистор R10 используются для регулировка пределов выходного напряжения таким образом, чтобы его можно было снизить до 0 В, несмотря на любые отклонения значений других компонентов схемы.

Еще одна очень важная особенность схемы – это возможность предварительной установки максимального выходного тока, который может быть получен от источника постоянного напряжения, эффективно преобразовывая его из источника постоянного напряжения в источник постоянного тока. Чтобы сделать это возможным, схема определяет падение напряжения на резисторе (R7), который включен последовательно с нагрузкой. За эту функцию схемы отвечает микросхема U3. Инвертирующий вход U3 смещен на 0 В через R21. В то же время неинвертирующий вход той же ИС можно настроить на любое напряжение с помощью P2.

Предположим, что для данного выходного сигнала в несколько вольт P2 установлен так, что вход IC поддерживается на уровне 1 В. Если нагрузка увеличивается, выходное напряжение будет поддерживаться постоянным с помощью секции усилителя напряжения схемы и наличие R7, включенного последовательно с выходом, будет иметь незначительный эффект из-за его низкого значения и из-за его расположения вне контура обратной связи цепи управления напряжением. Пока нагрузка остается постоянной, а выходное напряжение не изменяется, схема стабильна.Если нагрузка увеличивается так, что падение напряжения на R7 превышает 1 В, IC3 принудительно срабатывает, и схема переводится в режим постоянного тока. Выход U3 соединен с неинвертирующим входом U2 через D9. U2 отвечает за управление напряжением, и поскольку U3 подключен к его входу, последний может эффективно отменять его функцию. Что происходит, так это то, что напряжение на R7 контролируется, и ему не разрешается повышаться выше заданного значения (1 В в нашем примере) за счет уменьшения выходного напряжения схемы.

Фактически, это средство поддержания постоянного выходного тока, и оно настолько точное, что можно предварительно установить ограничение тока до 2 мА. Конденсатор C8 предназначен для повышения стабильности цепи. Q3 используется для включения светодиода всякий раз, когда срабатывает ограничитель тока, чтобы обеспечить визуальную индикацию работы ограничителей. Чтобы U2 мог управлять выходным напряжением до 0 В, необходимо обеспечить отрицательную шину питания, и это делается с помощью цепи вокруг C2 и C3.Такое же отрицательное питание также используется для U3. Поскольку U1 работает в фиксированных условиях, он может питаться от нерегулируемой положительной шины питания и земли.

Отрицательная шина питания создается простой схемой накачки напряжения, которая стабилизируется с помощью R3 и D7. Чтобы избежать неконтролируемых ситуаций при отключении, вокруг Q1 построена схема защиты. Как только отрицательная шина питания выходит из строя, Q1 полностью отключает питание выходного каскада. Это фактически приводит к нулевому выходному напряжению, как только отключается переменный ток, защищая цепь и устройства, подключенные к ее выходу.Во время нормальной работы Q1 удерживается выключенным с помощью R14, но когда отрицательная шина питания разрушается, транзистор включается и устанавливает низкий уровень на выходе U2. ИС имеет внутреннюю защиту и не может быть повреждена из-за этого эффективного короткого замыкания ее выхода. Это большое преимущество в экспериментальной работе, когда можно отключить выходную мощность источника питания, не дожидаясь разрядки конденсаторов, а также есть дополнительная защита, поскольку выходная мощность многих стабилизированных источников питания имеет тенденцию мгновенно повышаться при выключении. с плачевными результатами.

Строительство

Припаивание компонентов к плате – единственный способ построить вашу схему, и от того, как вы это сделаете, во многом зависит ваш успех или неудача. Эта работа не очень сложная, и если вы будете придерживаться нескольких правил, у вас не должно возникнуть проблем. Паяльник, который вы используете, должен быть легким, а его мощность не должна превышать 25 Вт.Наконечник должен быть в хорошем состоянии и всегда оставаться чистым. Для этого пригодятся специально изготовленные губки, которые нужно держать во влажном состоянии, и время от времени вы можете протирать их горячим наконечником, чтобы удалить все остатки, которые могут скапливаться на нем.

ЗАПРЕЩАЕТСЯ подпиливать грязный или изношенный наконечник наждачной бумагой. Если наконечник нельзя очистить, замените его. На рынке существует множество различных типов припоя, и вам следует выбирать припой хорошего качества, который содержит необходимый флюс в своей сердцевине, чтобы каждый раз обеспечивать идеальное соединение.
НЕ используйте паяльный флюс, кроме того, который уже включен в ваш припой. Слишком большой поток может вызвать множество проблем и является одной из основных причин неисправности цепи. Если, тем не менее, вам необходимо использовать дополнительный флюс, как в случае лужения медных проводов, тщательно очистите его после завершения работы.

Для правильной пайки компонента необходимо сделать следующее:

Очистите выводы компонентов небольшим кусочком наждачной бумаги.
Согните их на правильном расстоянии от корпуса компонентов и вставьте компонент на его место на плате.
Иногда вы можете встретить компоненты с более толстыми выводами, чем обычно, которые слишком толстые, чтобы войти в отверстия ПК. доска. В этом случае используйте мини-дрель, чтобы немного увеличить отверстия. Не делайте отверстия слишком большими, так как впоследствии это затруднит пайку.
Возьмите горячий утюг и поместите его наконечник на вывод компонента, удерживая конец припоя в том месте, где вывод выходит из платы.Наконечник утюга должен касаться провода немного выше компьютера. доска.
Когда припой начнет плавиться и течь, подождите, пока он равномерно покроет область вокруг отверстия, и флюс закипит и выйдет из-под припоя.
Вся операция не должна занимать более 5 секунд. Снимите утюг и дайте припою остыть естественным образом, не дуя на него и не перемещая компонент. Если все было сделано правильно, поверхность стыка должна иметь блестящую металлическую отделку, а его края должны плавно заканчиваться на выводе компонента и направляющей платы.Если припой выглядит тусклым, потрескавшимся или имеет форму капли, значит, вы сделали сухое соединение, и вам следует удалить припой (с помощью насоса или фитиля) и переделать его. Следите за тем, чтобы не перегреть гусеницы, так как их очень легко оторвать от доски и сломать.
При пайке чувствительного компонента рекомендуется удерживать провод со стороны компонента платы с помощью пары плоскогубцев, чтобы отвести тепло, которое может повредить компонент.
Убедитесь, что вы не используете больше припоя, чем необходимо, поскольку существует риск короткого замыкания соседних дорожек на плате, особенно если они расположены очень близко друг к другу.
Когда вы закончите работу, отрежьте лишние выводы компонентов и тщательно очистите плату подходящим растворителем, чтобы удалить все остатки флюса, которые могут остаться на ней.

Строительство (… продолжение)

Так как рекомендуется начать работу с определения компонентов и разделения их на группы. Поместите в первую очередь гнезда для микросхем и контакты для внешних подключений и припаяйте их на свои места. Продолжаем с резисторами. Не забудьте насыпать R7 на определенном расстоянии от печатной платы, так как он имеет тенденцию сильно нагреваться, особенно когда в цепи подаются большие токи, и это может привести к повреждению платы.Также желательно установить R1 на определенном расстоянии от поверхности печатной платы. Продолжайте с конденсаторами, соблюдая полярность электролита, и, наконец, припаяйте диоды и транзисторы, стараясь не перегреть их и в то же время очень осторожно, чтобы правильно их выровнять.

Установите силовой транзистор на радиатор. Для этого следуйте схеме и не забудьте использовать слюдяной изолятор между корпусом транзистора и радиатором, а также специальные фибровые шайбы для изоляции винтов от радиатора.Не забудьте поместить метку для пайки на один из винтов со стороны корпуса транзистора, она будет использоваться как вывод коллектора транзистора. Используйте небольшое количество теплопередающей смеси между транзистором и радиатором, чтобы обеспечить максимальную теплопередачу между ними, и затяните винты до упора.

Прикрепите кусок изолированного провода к каждому выводу, стараясь сделать очень хорошие соединения, так как ток, протекающий в этой части цепи, довольно велик, особенно между эмиттером и коллектором транзистора.
Удобно знать, где вы собираетесь разместить каждую вещь внутри корпуса, в котором будет размещаться ваш источник питания, чтобы рассчитать длину проводов, которые будут использоваться между печатной платой и потенциометрами, силовым транзистором и для входные и выходные подключения к схеме. (На самом деле не имеет значения, длиннее ли провода, но это делает проект более аккуратным, если провода обрезаны точно до необходимой длины).
Подключите потенциометры, светодиод и силовой транзистор и подключите две пары выводов для входных и выходных соединений.Убедитесь, что вы внимательно следите за схемой этих подключений, так как в общей сложности 15 внешних подключений к цепи, и, если вы сделаете ошибку, потом будет очень трудно их найти. Рекомендуется использовать кабели разных цветов, чтобы облегчить поиск неисправностей.

Внешние соединения:

1 и 2 входа переменного тока, вторичная обмотка трансформатора.
3 (+) и 4 (-) выход постоянного тока.
5, 10 и 12 до P1.
6, 11 и 13 по P2.
7 (E), 8 (B), 9 (E) к силовому транзистору Q4.
Светодиод также должен быть размещен на передней панели корпуса, где он всегда виден, но контакты, к которым он подключен, не пронумерованы.

Когда все внешние соединения выполнены, очень внимательно осмотрите плату и очистите ее от остатков паяльного флюса. Убедитесь, что нет мостов, которые могут закоротить соседние дорожки, и, если все в порядке, соедините вход цепи с вторичной обмоткой подходящего сетевого трансформатора.Подключите вольтметр к выходу схемы и первичной обмотке трансформатора к сети.

НЕ ПРИКАСАЙТЕСЬ К ЧАСТИ ЦЕПИ, КОГДА ОНА НАХОДИТСЯ НА ПИТАНИИ.

Вольтметр должен измерять напряжение от 0 до 30 В постоянного тока в зависимости от настройки P1 и должен следить за любыми изменениями этой настройки, чтобы указать, что регулятор переменного напряжения работает правильно. При повороте P2 против часовой стрелки должен загореться светодиод, указывая на то, что ограничитель тока работает.

Данные

Корректировки

Если вы хотите, чтобы выход вашего источника питания регулировался в диапазоне от 0 до 30 В, вы должны отрегулировать RV1, чтобы убедиться, что когда P1 установлен на минимальное значение, выход источника питания равен точно 0 В. Поскольку невозможно измерить очень небольшие значения с помощью обычного панельного измерителя, лучше использовать для этой настройки цифровой измеритель и установить его на очень низкую шкалу, чтобы повысить его чувствительность.

Предупреждение

При использовании электрических деталей обращайтесь с источником питания и оборудованием с большой осторожностью, соблюдая стандарты безопасности, описанные в международных спецификациях и нормах.

ВНИМАНИЕ

Эта схема работает от сети, и в некоторых ее частях присутствует 220 В переменного тока.
Напряжение выше 50 В ОПАСНО и даже может быть СМЕРТЕЛЬНЫМ.
Во избежание несчастных случаев, которые могут привести к летальному исходу для вас или членов вашей семьи, соблюдайте следующие правила:

НЕ работайте, если вы устали или торопитесь, перепроверьте все перед подключением вашей цепи к электросети и будьте готовы
, чтобы отключить его, если что-то не так.
НЕ прикасайтесь к какой-либо части цепи, когда она находится под напряжением.
НЕ оставляйте шнуры питания незащищенными. Все силовые провода должны быть хорошо изолированы.
ЗАПРЕЩАЕТСЯ заменять предохранители другими предохранителями более высокого номинала, а также заменять их проволокой или алюминиевой фольгой.
НЕ работайте мокрыми руками.
Если вы носите цепочку, ожерелье или что-нибудь, что может свисать, и дотрагиваетесь до незащищенной части цепи, БУДЬТЕ ОСТОРОЖНЫ.
ВСЕГДА используйте подходящий сетевой шнур с подходящей вилкой и должным образом заземляйте электрическую цепь.
Если корпус вашего проекта металлический, убедитесь, что он правильно заземлен.
По возможности используйте сетевой трансформатор с соотношением 1: 1, чтобы изолировать вашу цепь от сети.
При тестировании схемы, работающей от сети, наденьте обувь с резиновой подошвой, встаньте на сухой непроводящий пол и держите одну руку в кармане или за спиной.
Если вы примете все вышеперечисленные меры предосторожности, вы снизите риск до минимума и тем самым защитите себя и окружающих.
Тщательно сконструированное и хорошо изолированное устройство не представляет опасности для пользователя.

ОСТОРОЖНО: ЭЛЕКТРИЧЕСТВО МОЖЕТ УБИТЬ, ЕСЛИ ВЫ НЕ ВНИМАТЕЛЬНЫ

Если не работает

Проверьте свою работу на предмет возможных сухих стыков, перемычек на соседних дорожках или остатков паяльного флюса, которые обычно вызывают проблемы.
Еще раз проверьте все внешние подключения к цепи и от цепи, чтобы увидеть, нет ли там ошибки.

Убедитесь, что все компоненты отсутствуют или вставлены в неправильные места.
Убедитесь, что все поляризованные компоненты припаяны правильно. – Убедитесь, что источник питания имеет правильное напряжение и правильно подключен к вашей цепи.
Проверьте свой проект на наличие неисправных или поврежденных компонентов.

Список деталей

Деталь	Значение	Примечание
R1	2,2 кОм	1W
R2	82 Ом	1/4 Вт
R3	220 Ом	1/4 Вт
R4	4.7 кОм	1/4 Вт
R5-R6-R13-R20-R21	10 кОм	1/4 Вт
R7	0,47 Ом	5 Вт
R8-R11	27 кОм	1/4 Вт
R9-R19	2,2 кОм	1/4 Вт
R10	270 кОм	1/4 Вт
R12-R18	56 кОм	1/4 Вт
R14	1.5 кОм	1/4 Вт
R15-R16	1 кОм	1/4 Вт
R17	33 Ом	1/4 Вт
R22	3,9 кОм	1/4 Вт
RV1	100 кОм	подстроечный резистор
P1-P2	10 кОм	линейный понтезиометр
C1	3300 мкФ / 50 В	электролитический
C2-C3	47 мкФ / 50 В	электролитический
C4	100 нФ	полиэстер
C5	200 нФ	полиэстер
C6	100pF	керамика
C7	10 мкФ / 50 В	электролитический
C8	330pF	керамика
C9	100pF	керамика
D1-D2-D3-D4	1N5402-3-4	2А диод – RAX GI837U
D5-D6	1N4148	–
D7-D8	5.6V	стабилитрон
D9-D10	1N4148	–
D11	1N4001	диод 1A
Q1	BC548	Транзистор NPN или BC547
Q2	2N2219	NPN транзистор
Q3	BC557	Транзистор PNP или BC327
Q4	2N3055	Силовой транзистор NPN
U1-U2-U3	TL081	операционный усилитель
D12	Светодиодный диод	–

Обратная связь

Вы можете опубликовать свой опыт и мысли о создании этого блока питания в этой теме.

Здесь находится еще одна реализация этого блока питания – на чешском языке

вот плата, сделанная Sam Carmel и хорошо проработанная

Блок питания от Daniel – вид спереди с ЖК-вольтметром
Потензиометры для грубой и точной регулировки напряжения и регулятор тока

Блок питания Даниэля – внутренний вид. В качестве источника питания вольтметра используется зарядное устройство для мобильного телефона.

БП Даниэля – внутренний вид.Он собирается заменить конденсатор 2200 мкФ на 6800 мкФ, чтобы уменьшить пульсации при высокой нагрузке.

Блок питания Даниэля – внутренний вид. новый конденсатор (6800 мкФ x 40 В) для улучшения фильтрации пульсаций

Блок питания Даниэля – внутренний вид. Модификация для защиты LM311

Получил следующее электронное письмо от Даниэля 06/2012:
Сейчас я столкнулся с проблемой только с одной из самых больших бед в электронике… Поддельные компоненты. Я использую поддельный 2N2219, и он длился 100 мс (или меньше) с первой попытки.Поскольку изделие было новым, я никогда не подозревал об этом. Я потратил 2 часа на поиски проблемы и не мог поверить, когда проверял ее… У меня было еще два, которые я боролся вместе, у них была такая же судьба… На мое счастье, у меня была коробка со старыми компонентами (некоторые датируются 70-ми годами). ) и там я нашел настоящую Motorola 2N2219… Он работает идеально. Это была единственная трудность, с которой я столкнулся…

Получил следующее письмо от Ивана 02/2010:
Ok. Я построил ваш проект около дня назад. Смонтировал все детали на печатной плате, а затем пришел к выводу, что в этой схеме есть серьезные проблемы.Во-первых, 2N3055 перегреется, поэтому вам придется подключить два из них параллельно с эмиттерными резисторами 0,1 Ом / 5 Вт. Во-вторых, максимальное напряжение между «+» и «-» TL081 составляет 36 В постоянного тока. Если вы подключите их, как показано на этой принципиальной схеме, напряжение будет около 45 В постоянного тока, поэтому они немедленно сгорят. Чтобы решить эту проблему, вам необходимо повторно подключить все контакты номер 7 U1, U2 и U3, эмиттер Q3 и «верхний» конец R19 к выходу из 7809 с стабилитроном 18 В между «общим» контактом и «-» конденсатора 3300 мкФ. , а вход 7809 соединить с ‘+’ той же крышки.Теперь на контакте 7 и упомянутых частях у вас будет 27 В постоянного тока, а общее напряжение будет 32,6 В постоянного тока. В-третьих, вместо 3300 мкФ используйте 4700 или 6800 мкФ / 63 В постоянного тока, чтобы уменьшить пульсации при более высоких токах (2-3 А). В остальном схема идеальна. Мне это нравится, потому что это так недорого и легко сделать с помощью тех простых реконструкций, о которых я упоминал.

Банкноты

Принципиальная схема источника питания с регулируемым напряжением

Введение

В регулируемом источнике питания постоянного тока используется современная международная передовая технология высокочастотной модуляции.Его принцип работы заключается в расширении напряжения и тока импульсного источника питания, реализации регулировки напряжения и тока в широком диапазоне и расширении области применения текущего источника питания постоянного тока. Микросхема управления регулируемого источника питания постоянного тока использует более зрелые импортные компоненты, силовые компоненты используют недавно разработанные высокомощные устройства в мире, а регулируемый источник питания постоянного тока с регулируемым напряжением решает проблему большого объема традиционного Электропитание постоянного тока за счет трансформатора промышленной частоты.

По сравнению с традиционным источником питания, высокочастотный источник питания постоянного тока имеет преимущества небольшого размера, легкости, высокой эффективности и т. Д., А также создает условия для мощного источника питания постоянного тока для уменьшения объема. Этот источник питания также называют высокочастотным регулируемым импульсным источником питания. Регулируемый источник питания постоянного тока имеет все функции защиты. Точки перенапряжения и перегрузки по току можно настраивать непрерывно и предварительно просматривать.Выходным напряжением можно управлять с помощью сенсорного переключателя.

Каталог

Ⅰ Регулируемый источник питания постоянного тока

1.1 Принцип работы регулируемого источника питания постоянного тока

Когда входное напряжение составляет 150-260 В, выходное напряжение стабилизатора меньше или превышает эффект 220 В, а его эффективность уменьшен. Однокристальный микрокомпьютер используется для первого шага управления, так что входное напряжение ниже 310 В и выше 90 В регулируется и контролируется в диапазоне 190-250 В, а регулятор напряжения используется для стабилизации напряжения.

Входное напряжение переменного тока от городской электросети сильно колеблется. После того, как схема фильтра поглощения перенапряжения отфильтровывает напряжение помех, такое как высокочастотный импульс, оно отправляется в импульсный регулируемый источник питания постоянного тока, схему выборки переменного тока и схему выполнения управления.

Мощность регулируемого источника постоянного тока небольшая, но переменное напряжение 60-320В может быть заменено постоянным напряжением + 5В, + 12В, -12В.Напряжение +5 В подается на однокристальный микрокомпьютер, а напряжение ± 12 В подается на модуль переключателя большой мощности схемы управления.

Однокристальный микрокомпьютер принимает данные входного напряжения, собранные схемой выборки, анализирует, оценивает и отправляет управляющий сигнал в схему триггера для управления и регулирования выходного напряжения. Схема выполнения управления состоит из силового модуля SSR с переходом через ноль и автотрансформатора с ответвлениями.В SSR используется демпферная цепь RC для поглощения перенапряжения и сверхтока, чтобы не повредить SSR во время переключения. Схема выполнения управления регулирует входное напряжение 90–310 В в диапазоне 190–240 В, а затем отправляет его в регулятор параметров для точного регулирования.

Параметрический регулятор состоит из генератора LC , состоящего из катушки индуктивности и конденсатора с частотой колебаний 50 Гц. Независимо от того, как меняется городское электричество, частота его колебаний не меняется, поэтому выходное напряжение не меняется, а точность регулирования напряжения высокая.Даже если форма входного напряжения сильно искажена, это стандартная синусоидальная волна после генерации параметрическим регулятором, поэтому регулируемый источник питания обладает сильной защитой от помех и очищающей способностью.

Цепь защитной сигнализации: Когда существует угроза безопасности оборудования, подаются только звуковые и световые сигналы, побуждающие оператора принять меры, чтобы избежать отключения выходного напряжения. Если температура блока управления слишком высока, входное напряжение муниципального электричества выше 300 В, а входное напряжение муниципального электричества ниже 130 В при отсутствии выходного напряжения, будут звуковые и световые сигналы тревоги.Когда входной ток слишком велик, автоматически срабатывает автоматический выключатель входящего (выходного) воздуха.

1,2 Принципиальная схема

• Принципиальная схема

Рисунок 1. Принципиальная блок-схема

• Схема

Рисунок 2. Принципиальная схема

Ⅱ Схема аппаратной части

2.1 Схема выпрямителя

Функция схемы мостового выпрямителя заключается в преобразовании положительного и отрицательного переменного синусоидального переменного напряжения в одностороннюю пульсацию напряжения с помощью диода выпрямительного элемента с однонаправленной проводимостью. Однако это однонаправленное напряжение часто содержит большую пульсирующую составляющую, которая далека от идеального постоянного напряжения.

Рисунок 3. Схема мостового выпрямителя

Рисунок 4.Волновая диаграмма

2.2 Схема фильтра

Схема фильтра состоит из элементов накопления энергии, таких как емкость, индуктивность и т. Д. Его функция состоит в том, чтобы максимально отфильтровать переменные составляющие однонаправленного пульсирующего напряжения, так что выходное напряжение становится относительно плавным постоянным напряжением.

Рисунок 5. Цепь фильтра

Рисунок 6.Волновая диаграмма

2,3 Напряжение Регулируемое C ir circuit

Функция схемы с регулируемым напряжением заключается в принятии определенных мер для поддержания стабильного выходного постоянного напряжения при напряжении сети или нагрузке. текущие изменения.

С развитием технологий интеграции схема регулятора напряжения также быстро интегрируется. В настоящее время серийно выпускаются различные типы монолитных интегральных схем стабилизатора напряжения.Интегрированный регулятор имеет преимущества небольшого размера, высокой надежности и хороших температурных характеристик, а также гибкость и дешевизну. Он широко используется в приборах, счетчиках и другом электронном оборудовании, особенно в трехконтактных интегрированных регуляторах напряжения.

Рисунок 7.

Ⅲ L M 317

3.1 Резюме

LM317 – одна из наиболее широко используемых интегральных схем питания.Он не только имеет простейшую форму фиксированной трехконтактной регулируемой схемы, но также имеет регулируемое выходное напряжение. Кроме того, он обладает такими преимуществами, как широкий диапазон регулирования напряжения, хорошие характеристики регулирования напряжения, низкий уровень шума и высокий коэффициент подавления пульсаций. LM317 – это регулируемый трехконтактный стабилизатор положительного напряжения, обеспечивающий ток более 1,5 А в диапазоне выходного напряжения от 1,2 до 37 В. Этот регулятор очень прост в использовании.

3.2 Характеристики

– Регулируемое выходное напряжение составляет всего 1,2 В

– Гарантия выходного тока 1.5A

– Типичная регулировка линейности составляет 0,01%

– Типичное регулирование нагрузки составляет 0,1%

– Коэффициент подавления пульсаций 80 дБ

– Защита от короткого замыкания на выходе

– Максимальный ток, защита от перегрева

– Регулировочная трубка Защита рабочей зоны

– Стандартный трехконтактный корпус транзистора

– Диапазон напряжения LM117 / LM317 от 1.От 25 В до 37 В с плавной регулировкой

3.3 M ain P arameters

– Выходное напряжение ： 1,25-37VDC

– Выходной ток ： 5 мА-1,5 А

– Микросхема имеет схему защиты от перегрева, перегрузки по току и короткого замыкания внутри

– Максимальная разница входного и выходного напряжения ： 40 В постоянного тока

– Минимальная разница входного и выходного напряжения ： 3 В постоянного тока

– Температура окружающей среды ： -10 ℃ ~ + 85 ℃

– Температура окружающей среды при хранении ： -65 ℃ ~ + 150 ℃

3.4 P в D iagram и F unction D escription

LM317 имеет три контакта.

Первый вывод – это вывод с регулируемым напряжением;

Второй вывод – вывод напряжения;

Третий контакт – это контакт входа напряжения.

Рис. 8. Схема выводов LM317

3.5 Абсолютный максимальный рейтинг

Рисунок 9. Абсолютный максимальный рейтинг LM317

3,6 P ackage F orm

Рис. 10. Форма упаковки LM317

3,7 Принцип работы

Максимальное входное напряжение более 30 вольт, выходное напряжение между 1.От 5 до 32 В и ток 1,5 А. Тем не менее, вы должны обращать внимание на энергопотребление и проблемы с нагревом при его использовании. LM317 имеет три контакта. Один для входа, один для выхода и один для регулирования напряжения. Входной контакт вводит положительное напряжение, выходной контакт подключен к нагрузке, контакт с регулируемым напряжением имеет один подключенный резистор (около 200) на выходном контакте, а другой подключен к регулируемому резистору (несколько K). Входной и выходной контакты подключены к конденсатору фильтра на землю.

3,8 I внутренний S химический

Рис. 11. Внутренняя схема LM317

3,9 Типичное приложение

• Первый контур приложения

Рис. 12. Схема применения регулятора тока

• Второй контур приложения

Рисунок 13.Схема приложения плавного пуска

• Третий прикладной контур

Рисунок 14.

Эта схема является основной схемой приложения LM317. В процессе использования минимальная разница напряжений не должна быть меньше 4 В, а максимальная разница напряжений не должна превышать 37 В. Схема ниже 4В работать не будет. Если оно больше 37 В, интегральная схема будет повреждена.

• Прикладной контур 4

Рисунок 15.

Лампа большой мощности может использоваться для размыкания цепи, когда требуется большой ток. В этой схеме используется мощный транзистор типа PNP для расширения LM317.

• Пятый прикладной контур

Рисунок 16.

В этой схеме для расширения тока используется мощный триод NPN-типа.Эффект неплохой. Однажды я увеличил ток до 5А, и схема все еще стабильна.

• Шестая прикладная цепь

Рисунок 17.

Цепь зарядки с токоограничивающей защитой и регулировкой R3 может регулировать зарядный ток.

• Прикладная цепь Seven

Рисунок 18.

Цепь зарядки аккумулятора постоянным током. Io = 1,25 / 24 = 52 мА

Изменение номинала резистора R1 обеспечивает разные токи зарядки.

Ⅳ Принципиальная схема Схема источника питания с регулируемым напряжением

4,1 Принципиальная схема Конструкция регулируемого напряжения Регулируемый Источник питания (Ⅰ)

Простой регулируемый источник питания с регулируемым напряжением имеет три -контактная регулируемая интегральная схема с регулируемым напряжением LM317, позволяющая регулировать диапазон напряжения от 1.От 5 до 25 В, а максимальный ток нагрузки достигает 1,5 А. Схема показана на рисунке 1.

Рисунок 19.

• Принцип работы

После уменьшения 220 В переменного тока трансформатором T получается 24 В переменного тока, а затем постоянное напряжение 33 В получается полным мостовым выпрямителем и фильтром C1, состоящим из VD1 ~ VD4. Напряжение стабилизируется интегральной схемой LM317. Выходное напряжение можно регулировать непрерывно, регулируя потенциометр RP.На рисунке 1 C2 используется для устранения паразитных колебаний, C3 используется для подавления пульсаций, а C4 используется для улучшения переходной характеристики стабилизированного источника питания. VD5 и VD6 играют защитную роль в случае утечки емкости на выходной клемме или короткого замыкания на регулировочной клемме. Светодиод – это индикатор работы стабилизированного блока питания, а сопротивление R1 – это токоограничивающее сопротивление. Значение выходного напряжения можно интуитивно указать, установив на выходной клемме миниатюрный вольтметр PV.

• Выбор и производство компонентов

К комплектующим нет особых требований. Что вам нужно сделать, так это выбрать компоненты в соответствии с фигурой.

• Пункты производства

· C2 должен располагаться как можно ближе к выходному выводу LM317, чтобы избежать самовозбуждения, приводящего к нестабильному выходному напряжению

· R2 должен быть рядом с выходной клеммой и регулировочной клеммой LM317, чтобы избежать изменения опорного напряжения, вызванного падением напряжения на проводе между выходной клеммой и R2 в состоянии сильноточного выхода

· Регулировочная клемма стабилизатора напряжения LM317 не должна подвешиваться, особенно при подключении к потенциометру RP, чтобы избежать подвешивания регулировочной клеммы LM317 из-за плохого контакта скользящего рычага

· Емкость C4 не должна увеличиваться произвольно

· К интегрированному блоку LM317 необходимо добавить радиатор для обеспечения его стабильной работы в течение длительного времени

4.2 Принципиальная схема регулируемого напряжения R egulated Источник питания (Ⅱ)

Напряжение сильноточного регулируемого источника питания с регулируемым напряжением можно произвольно регулировать в пределах от 3,5 до 25 В, выходной ток большой, и регулируемая схема трубки с регулируемым напряжением используется для получения удовлетворительного и стабильного выходного напряжения.

Рисунок 20.

• Принцип работы

После фильтрации выпрямителя напряжение постоянного тока подается через резистор R1 на основание регулирующей трубки, чтобы включить регулировочную трубку.Когда V1 включен, напряжение проходит через RP и R2, чтобы включить V2, а затем V3 также включается. В это время напряжение эмиттера и коллектора V1, V2 и V3 больше не меняется, и его функция полностью такая же, как у стабилизатора напряжения. Стабильное выходное напряжение можно получить, регулируя RP, а соотношение R1, RP, R2 и R3 определяет выходное напряжение схемы.

• Выбор компонентов

Трансформатор T: от 80 Вт до 100 Вт, вход 220 В переменного тока, выход 28 В переменного тока с двойной обмоткой.

FU1: 1A

FU2: 3A ~ 5A

VD1 и VD2: 6A02

RP: обычный потенциометр мощностью 1 Вт с диапазоном значений сопротивления от 250 кОм до 330 кОм

C1: электролитическая емкость 3300 мкФ / 35 В

C2 и C3: Емкость одиночного камня 0,1 мкФ

C4: электролитическая емкость 470 мкФ / 35 В

R1: 180 ~ 220 Ом / 0,1 Вт <1 Вт

R2, R4, R5: 10 кОм, 1/8 Вт

V1: 2N3055

V2: 3DG180 или 2SC3953

V3: 3CG12 или 3CG80

4.3 Принципиальная схема Конструкция регулируемого напряжения R регулируемый Источник питания (Ⅲ)

Это схема высокостабильного и сильноточного стабилизатора постоянного напряжения с компаратором напряжения . Он в основном состоит из преобразования напряжения источника питания, фильтра выпрямителя, схемы источника опорного напряжения, сравнения напряжения, сложной регулировки мощности, схемы защиты от перегрузки по току и так далее. Преобразование напряжения источника питания и фильтрация выпрямителя относительно просты, поэтому здесь они не будут подробно обсуждаться.IC1 (7805) и IC2 (LM317) представляют собой прецизионный эталонный источник; IC3 подключен здесь к инверсному компаратору в качестве схемы сравнения напряжений. Его синфазный вывод подключен к опорному источнику, а напряжение выборки подается на обратный вывод.

После сравнения с синфазным опорным сигналом в IC3 результат сравнения выходных сигналов используется для управления степенью проводимости композитной регулировочной трубки, чтобы отрегулировать подъем и падение выходного напряжения.V1 и V2 образуют составную схему регулировки мощности, которая усиливает управляющий ток схемы компаратора до тока нагрузки в несколько ампер, чтобы улучшить управляемость. V1 не нуждается в увеличении сопротивления смещения между полюсами c и b, как в обычном источнике питания со стабильной цепью. V3, R6, R5 составляют цепь максимальной токовой защиты нагрузки. Сопротивление R6 выборки перегрузки по току натянуто на отрицательный вывод источника питания и не устанавливается в системе управления с регулируемым напряжением, поэтому оно почти не влияет на выход с регулируемым напряжением.И это для схемы, в которой резистор выборки R6 нанизан на выходной вывод регулировочной трубки.

Рисунок 21. Цепь сильноточного регулируемого напряжения R регулируемый Источник питания

• Принцип работы

Схема стабилизации напряжения питания постоянного тока сглаживается фильтром выпрямителя после преобразования напряжения источника питания. Одна его сторона сначала стабилизируется до 5 В с помощью IC1, а затем обеспечивает стабилизированный выход для IC2 в качестве опорного напряжения, равного 1.25 В, который напрямую подается на синфазный вывод компаратора напряжения IC3 (LM358), а другой используется в качестве источника питания для IC3. Когда питание включено, IC3 не имеет выхода, потому что V1 и V2 не запустились, и на обратной клемме нет напряжения (0 В). Инверсный компаратор IC3 немедленно выдает высокое напряжение, что заставляет V1 и V2 быстро включаться, а выходное стабилизированное напряжение начинает расти с 0 В.

После выборки частичного напряжения R3, RP и R4, напряжение, подаваемое на обратную клемму IC3, также увеличивается.По сравнению с опорным напряжением 1,25 В на синфазном выводе IC3, напряжение на выходном выводе IC3 падает до установленного устойчивого значения напряжения.

Когда стабилизированное выходное напряжение имеет тенденцию к снижению из-за подключения нагрузки, стабильный процесс выглядит следующим образом: выходное стабилизированное напряжение ↓ → обратное напряжение на клеммах IC3 ↓ → выход обратного сравнения IC3 ↑ → V1, V2 включается ↑ → стабильный выход – это нормально. Рабочий процесс трубки защиты от перегрузки по току V3: когда напряжение на сопротивлении отбора от перегрузки по току R6 превышает 0.7 В из-за большой нагрузки, V3 будет включен, и полюс b V1 будет заземлен, чтобы снизить выходное напряжение для достижения цели защиты от перегрузки по току.

Схема характеризуется высокой стабильностью выхода, и выходное напряжение остается неизменным в цифровой таблице при условии номинального тока нагрузки и нормального падения напряжения на регулирующей трубке V2 (подробности см. В прилагаемой таблице).

Рисунок 22.

• Выбор и производство компонентов

Во-первых, для того, чтобы получить стабилизированный по напряжению выход с высоким током, по крайней мере, мощность силового трансформатора должна быть соответственно увеличена.В ходе эксперимента мы выбираем трансформатор на 120 ВА, и его можно выбрать в соответствии с потребностями практического применения.

Выпрямительная трубка: 6А / 200В

Электролиз основного фильтра C1: ≥ 8200 мкФ / 50 В

V2: силиконовая трубка высокой мощности NPN, у которой BVeeo ＞ 100 В, Icm ＞ 10 А, PCM ≥ 100 Вт, например C5198, C3263 и т. Д.

V1, V3: силиконовая трубка NPN средней мощности с малым объемом, BVeeo ≥ 50 В, IA, Pcm ≥ 0,6 Вт, β ≥ 180. Рекомендуемая модель – C8050, она может быть отечественной или импортной.

ICl: общий трехконтактный 7805

IC2: LM317

IC3: операционный усилитель с одним источником питания, синфазное напряжение 0 В с небольшим температурным дрейфом.

Необходимо, чтобы отрицательная клемма источника питания IC3, C3, выборка R4, C4, выход (ширина заземляющего провода печатной платы составляет 2em) должны быть соединены вместе, а перекрестная линия не должна использоваться. В противном случае нельзя гарантировать высокую стабильную производительность. В прилагаемой таблице приведены реальные справочные данные, измеренные при отключении клеммы R5 схемы защиты от сверхтоков.Если сварка выполнена правильно в соответствии с прилагаемыми чертежами, ее можно использовать после простой отладки. Если вы выберете военные операционные усилители и металлическое сопротивление, стабильность будет еще выше.

4,4 Принципиальная схема Конструкция регулируемого напряжения Регулируемое Источник питания (Ⅳ)

Цепь источника питания представляет собой источник питания с линейной регулировкой напряжения 0 ~ ± 15 В, который можно регулировать от 0 В до максимальный выход составляет ± 15 В.Положительный блок питания использует трехконтактный регулируемый интегрированный стабилизатор напряжения LM317, а отрицательный блок питания использует трехконтактный регулируемый интегрированный стабилизатор напряжения LM337. Схема имеет отличные функции, такие как ограничение тока, защита от короткого замыкания и тепловая защита. Его уникальная особенность заключается в том, что только один потенциометр может осуществлять «синхронное» регулирование положительного и отрицательного напряжения. Он имеет характеристики простой схемы, удобной регулировки, отличной производительности, низкой стоимости и так далее.Таким образом, он очень подходит для любителей электроники для DIY.

Рисунок 23.

• Принцип работы

вся схема показана на рисунке. Входная часть источника питания – это общий понижающий трансформатор и мостовой выпрямитель, которые увеличивают емкость фильтра и обеспечивают симметричное напряжение ± 22 В постоянного тока вверх и вниз. Также выводятся две другие группы вспомогательного напряжения ± 6,8 В, которые соответственно подключаются к клеммам V + и V- операционного усилителя IC4 и операционного усилителя IC3, чтобы гарантировать, что рабочее напряжение IC3 и IC4 не превышает ограниченный диапазон.Ниже приводится конкретное описание секции стабилизации напряжения:

– Положительная выходная цепь состоит из стабилизатора напряжения IC1 и связанных компонентов и обычно подключается к регулировочной клемме стабилизатора напряжения IC1, а другие клеммы потенциометра заземляются. Если значение сопротивления RP1 установлено на 0, то выходное напряжение Vout составляет 1,2 В, и на сопротивлении R3 генерируется постоянный ток 10 мА. Пока значение сопротивления RP1 изменяется, выходное напряжение может быть изменено.

Здесь клемма заземления RP1 заменена на выход операционного усилителя IC3, а выходное напряжение IC3 составляет -1,2 В, которое используется для смещения опорного напряжения IC1 на + 1,2 В, так что модуляция от 0 может быть реализована. Достичь вышеупомянутой цели также очень просто. Нам просто нужно подключить операционный усилитель IC3 к дифференциальному усилителю и завершить операцию вычитания. Из диаграммы видно, что синфазное входное напряжение равно V1, а обратное входное напряжение – V2.Поскольку R4 = R5 = R6 = R7, выходное напряжение IC3 равно VO = R5 / R4 × (V1-V2) = -1,2 В, а выходное напряжение стабилизатора напряжения IC1 + Vout = 5 мА × R3 + 10 мА × PR1- 1,2 В.

– Отрицательная выходная цепь состоит из стабилизатора напряжения IC2 и связанных с ним компонентов, и в ней отсутствует потенциометр RP3, который изначально расположен на регулировочной клемме IC2, а теперь подключен к выходной клемме операционного усилителя IC4, который управляет выходом. напряжение на регулировочном зажиме. Он также может регулировать выходное напряжение стабилизатора напряжения.Поскольку операционный усилитель IC4 подключен как обратный усилитель с коэффициентом усиления 1, а его обратный вход подключен к выходу стабилизатора напряжения положительной выходной цепи, стабилизатор отрицательного выходного напряжения выдает стабилизированное напряжение с противоположной полярностью и равная амплитуда. То есть -Vout = -R10 / R9 × (+ Vout),). Поскольку R9 = R10, -Vout = + Vout. Таким образом, отрицательное выходное напряжение соответствует положительному выходному напряжению.

– Диоды D7 и D8 в цепи используются для предотвращения увеличения емкостного разряда внешней нагрузки, приводящего к повреждению выходов IC1 и IC3; кроме того, диоды D9 и D10 используются для предотвращения выхода из строя регулировочных клемм IC1 и IC2 из-за положительного насыщения выхода IC3 и отрицательного насыщения выхода IC4.Причина в том, что на регулирующий вывод IC1 и IC2 не может протекать обратный ток.

• Выбор компонентов

У этой машины есть все общие компоненты и нет специальных спецификаций. И IC1, и IC2 представляют собой трехконтактные регулируемые встроенные стабилизаторы напряжения, модель с положительным выходом – LM317, а модель с отрицательным выходом – LM337. Пакеты из них – TO-220, и оба они доступны на рынке.Радиаторы следует устанавливать при вводе в эксплуатацию. IC3 и IC4 – операционные усилители общего назначения, их также можно заменить на OP-07. Сопротивление – это сопротивление металлической пленки 1/4 Вт, при этом точность R4, R5, R6, R7, R9, R10 составляет 1%. В RP1 следует использовать потенциометр с проволочной обмоткой, лучше использовать многооборотный потенциометр. В качестве силового трансформатора T можно выбрать 14-дюймовый черно-белый силовой трансформатор телевизора. Если вы хотите использовать автоподзавод, вам следует выбрать стальной лист Gaoxi типа EI, а диапазон мощности может составлять от 35 Вт до 45 Вт.

4,5 Принципиальная схема Конструкция регулируемого напряжения R регулируемый Источник питания (Ⅴ)

Далее мы собираемся представить регулируемую схему источника питания постоянного тока на основе операционного усилителя LM324 . Он может автоматически изменять способ подключения отвода вторичной обмотки силового трансформатора во время регулировки напряжения и выбирать наилучшее входное напряжение, чтобы гарантировать, что разница входного и выходного напряжения интегральной схемы со стабилизированным напряжением поддерживается в разумном диапазоне.Выходное напряжение источника постоянного тока регулируется в диапазоне от 1,25 В до 33 В.

Регулируемое постоянное напряжение регулируемый источник питания Схема состоит из основной цепи стабилизированного напряжения питания, цепи вторичного стабилизированного источника питания и схемы управления, которая показана на рисунке 6.

Основная схема источника питания с регулируемым напряжением состоит из силового трансформатора T, выпрямительного диода VD1 ~ VD4, емкости C1 ~ C3, трехконтактной интегральной схемы с регулируемым напряжением IC1, потенциала RP, вольтметра PV и сопротивления R1.Вспомогательная схема источника питания с регулируемым напряжением состоит из силового трансформатора T, выпрямительного диода VD5 ~ VD8, емкости фильтра C4, C5 и трехконтактной интегральной схемы с регулируемым напряжением IC2, а схема управления состоит из операционного усилителя IC3 (N1 ~ N4), оптрон VLC1-VLC5, реле K1 ~ K5 и сопротивление R2 ~ R13.

После понижения T, выпрямления VD5 ~ VD8, фильтрации C4 и стабилизации напряжения IC2 напряжение 220 В переменного тока обеспечивает рабочее напряжение +12 В для схемы управления.В это время обратный вход N1 ~ N4 создает опорное напряжение 1 В, 3 В, 5 В и 7 В соответственно, что выше, чем у каждого положительного входа, а выход N1 ~ N4 низкий. Светоизлучающий диод и оптически управляемый тиристор в VLC1 включаются, а K1 поглощается. Нормально разомкнутый контакт включается, и напряжение 6 В переменного тока выпрямляется через VD1 ~ VD4 и фильтруется через C1, а затем добавляется на вход IC1.

Регулировка значения сопротивления RP может изменить выходное напряжение (Uo) после стабилизации напряжения IC1.Когда выходное напряжение ниже 3 В, K1 все еще поддерживает всасывание. Если необходимо увеличить выходное напряжение и отрегулировать RP так, чтобы выходное напряжение было выше 3 В, выход N1 становится высоким, так что светодиод и тиристор, управляемый светом внутри VLC1, отключаются, и K1 отключается. вышел; в то же время светоизлучающий диод и тиристор, управляемый светом, внутри VLC2 поворачиваются, и K2 поглощается. Напряжение 12 В переменного тока выпрямляется VD1 ~ VD4 и фильтруется C1, а затем добавляется на вход IC1.

Рисунок 24. Регулируемый пост. Ток R регулируемый Цепь источника питания с операционным усилителем LM324

Точно так же, когда выходное напряжение повышается до более чем 9 В, 15 В и 21 В, N2 ~ N4 также выводит высокие уровни один за другим, так что K3, K4 и K5 поглощаются по очереди, а 18 В, 24 В и 36 В переменного тока напряжения поступают на схему мостового выпрямителя соответственно.

Если RP регулируется в обратном направлении для уменьшения выходного напряжения, рабочий процесс противоположен описанному выше.

4,6 Принципиальная схема регулируемого напряжения R регулируемый Источник питания (Ⅵ)

В этом источнике питания LM317 используется в качестве стабилизатора напряжения, а адаптивная схема переключения используется для автоматически переключает входное напряжение в соответствии с выходным напряжением, чтобы уменьшить разницу напряжений между входным и выходным напряжением и снизить энергопотребление самого источника питания.Среди них VT2, VD5, VW, R5, R6, C10 и реле K образуют схему адаптивного переключающего действия. Когда выходное напряжение Vo ниже 14 В, VW отключается, потому что напряжение пробоя недостаточно и ток не проходит.

VT2 отключен, а K не действует. Его контакт К-1 нормально замкнут, а вторичная обмотка 14 В переменного тока трансформатора подключена к цепи с регулируемым напряжением. Напротив, когда выходное напряжение больше 14В, VW пробивает и VT2 проводит. K получает электричество, K-1 действует, и напряжение 28 В переменного тока подключается к цепи с регулируемым напряжением.Таким образом, разница входного и выходного напряжения составляет не более 15 В. Выходное напряжение схемы составляет 1,25 В ~ 30 В, которое плавно регулируется, а максимальный выходной ток составляет 3 А. Как показано на рисунке 7, это схема адаптивного регулируемого источника питания с регулируемым напряжением на основе LM317:

Рисунок 25.

4,7 Принципиальная схема регулируемого напряжения R регулируемый источник питания ( Ⅶ )

Основным устройством регулируемого источника постоянного тока с регулируемым напряжением и защитой от перегрузки по току является встроенный регулируемый блок общего назначения LM723, который содержит пусковую схему, источник постоянного тока, источник регулируемого опорного напряжения, защиту от перегрузки по току и так далее.Благодаря регулировочной трубке высокой мощности он может выводить непрерывно регулируемое стабильное напряжение в диапазоне 0 ~ 20. Максимальный выходной ток может достигать 2А и имеет функцию защиты от перегрузки по току, которая может использоваться в качестве источника питания для обслуживания мобильных телефонов и Машины BP, а также могут использоваться для зарядки аккумуляторов. Схема показана на рисунке 9.

При нормальном использовании красный и зеленый светодиоды светятся одновременно. Регулирующий потенциометр W позволяет регулировать выходное напряжение в диапазоне 0 ~ 20.Когда на выходной клемме есть перегрузка по току или короткое замыкание, падение напряжения на обеих клеммах R1 больше 0,6 В, Q3 и Q4 проводятся, зеленый свет не горит, напряжение LM723 снижается почти до 0 В, срабатывает внутренняя цепь обнаружения, высокое напряжение 23 В выводится и Q1, Q2 отключаются.

Следовательно, отсутствует выходное напряжение, которое играет защитную роль. Вывод будет доступен только в том случае, если компьютер выключен и перезагружен. Чтобы регулировочная трубка Q1 не перегорела при выдаче номинального тока, необходимо установить радиатор достаточного размера.Для всего блока питания можно использовать пластмассовую коробку в качестве корпуса, на передней панели могут быть установлены амперметр, вольтметр, переключатель и потенциометр, выходной терминал и красный и зеленый светоизлучающие диоды. Пока компоненты исправны, схема может нормально работать без отладки. Среди них лучше всего использовать импортные лампы C2819, 2N3395 и другие мощные лампы для Q1, LM723, MC1723 и так далее, можно использовать в качестве микросхем.

Рисунок 26.

Ⅴ FAQ

1.Что регулируется регулятором напряжения?

Регулируемый регулятор напряжения – это регулятор, который может выводить регулируемое напряжение из любого диапазона, на который рассчитан регулятор напряжения. … Вы можете настроить его на любое напряжение в пределах диапазона, поддерживаемого регулятором напряжения.

2. Что такое регулируемый блок питания?

Регулируемые источники питания позволяют программировать выходное напряжение или ток с помощью механических средств управления (например,(например, ручки на передней панели блока питания), либо с помощью входа управления, либо и того, и другого. Регулируемый регулируемый источник питания – это регулируемый и регулируемый источник питания.

3. Как работает регулируемый регулятор напряжения?

Регулируемый регулятор напряжения – это регулятор, который можно настроить для вывода любого напряжения из диапазона, на который рассчитан регулятор напряжения. … Мы делаем это, изменяя номинал резистора, подключенного к выводу Adj регулятора напряжения.

4. Как работает регулируемый блок питания?

Устройство для удаления батарей или регулируемый источник питания – это устройство, которое можно использовать вместо батарей. Он принимает сетевое питание переменного тока и преобразует его в 3 В, 4,5 В, 6 В, 9 В или 12 В постоянного тока, позволяя подавать эквивалентное напряжение для различного количества батарей.

5. Что вызывает падение напряжения в блоке питания?

Чрезмерное падение происходит из-за повышенного сопротивления в цепи, обычно вызванного повышенной нагрузкой или энергией, используемой для питания электрического освещения, в виде дополнительных соединений, компонентов или проводов с высоким сопротивлением.

Вам также может понравиться

Принцип и применение стабилизирующего источника питания постоянного тока

Принцип работы регулируемого импульсного источника питания большой мощности

Анализ принципа импульсного источника питания

Основы импульсных источников питания (1)

Основы импульсных источников питания (2)

Основы импульсных источников питания (3)

стабилизированный блок питания (288-815) | WAGO USA

стабилизированный источник питания (288-815) | WAGO USA

{{productStatus.текст}} {{$ wgi18n (‘product.status.cancelled.followup.text’)}}

{{$ wgi18n (‘product.status.announced.available’)}}: {{item.purchasableFrom}}

{{$ wgi18n (‘product.ready.for.despatch’)}}: {{productAvailabilityValue}}

{{$ wgi18n (‘product.product.price.list.piece ‘)}} * {{список цен}}

{{$ wgi18n (‘product.product.price.piece.your’)}} * {{$ wgi18n (‘product.volumePrices.log.for.price’)}} {{priceValue}}

{{$ wgi18n (‘quickOrder.quantity.types’)}}: {{item.numberPackageUnits}} ({{item.numberContentUnits}}) {{ элемент.unit.name}}

Теперь вы можете добавить желаемое количество этого продукта в свой список проектов.

{{visibleCounterparts.length {{selectedOption.label}} {{variant.unit.symbol}} {{$ wgi18n (‘product.sort.done’)}} Блок-схема

, характеристики и приложения

Мы знаем, что существуют различные типы электрических и электронных схем, в которых используется источник постоянного тока.Обычно мы не можем использовать батареи постоянного тока из-за их дороговизны и необходимости замены в разряженном состоянии. В этой ситуации нам нужна схема, которая может переключать подачу переменного тока на подачу постоянного тока. Схема фильтра выпрямителя включает в себя обычный источник питания постоянного тока . Нормальный источник питания постоянного тока o / p остается стабильным, если нагрузка контрастная. Хотя в некоторых электронных схемах чрезвычайно важно поддерживать постоянный источник питания постоянным независимо от альтернативного источника переменного тока. В противном случае схема будет повреждена.Чтобы преодолеть эту проблему, можно использовать устройства регулирования напряжения. Таким образом, сочетание устройств регулирования напряжения с обычным источником питания постоянного тока называется Источник питания постоянного тока . Это электрическое устройство, используемое для создания постоянного источника постоянного тока независимо от альтернативного источника переменного тока.

Что такое регулируемый источник питания?
IC Регулируемый источник питания (RPS) – это один из видов электронных схем, предназначенный для обеспечения стабильного постоянного напряжения фиксированного значения на клеммах нагрузки независимо от колебаний нагрузки.Основная функция регулируемого источника питания – преобразование нерегулируемого переменного тока (AC) в устойчивый постоянный ток (DC). RPS используется для подтверждения того, что при изменении входа выход будет стабильным. Этот источник питания также называется линейным источником питания, и он позволяет вводить переменный ток, а также обеспечивает стабильный выход постоянного тока. Пожалуйста, перейдите по ссылке, чтобы узнать больше о – Классификация источников питания и ее различные типы
Схема регулируемого источника питания
Блок-схема регулируемого источника питания
Блок-схема стабилизированного источника питания в основном включает в себя понижающий трансформатор , выпрямитель, фильтр постоянного тока и регулятор.Модель Устройство и работа регулируемого источника питания обсуждается ниже.
Блок-схема регулируемого источника питания
Трансформатор и источник переменного тока
Источник питания может использоваться для обеспечения необходимого количества энергии при точном напряжении от основного источника, такого как батарея. Трансформатор изменяет напряжение сети переменного тока до необходимого значения, и его основная функция заключается в повышении и понижении напряжения. Например, понижающий трансформатор используется в транзисторном радиоприемнике, а повышающий трансформатор используется в CRT .Трансформатор обеспечивает отделение от линии питания, и его следует использовать, даже если не требуется никаких изменений в напряжении.
Выпрямитель
Выпрямитель – это электрическое устройство, используемое для преобразования переменного тока в постоянный. Это может быть двухполупериодный выпрямитель, а также однополупериодный выпрямитель с помощью трансформатора или мостового выпрямителя, в противном случае вторичная обмотка с отводом по центру. Однако выходное напряжение выпрямителя может быть переменным.
Фильтр
Фильтр в регулируемом источнике питания в основном используется для выравнивания отклонений переменного тока от скорректированного напряжения.Выпрямители подразделяются на четыре типа, а именно: конденсаторный фильтр, индуктивный фильтр, LC-фильтр и RC-фильтр.
Регулятор напряжения
Регулятор напряжения в регулируемом источнике питания необходим для поддержания постоянного выходного напряжения постоянного тока за счет регулирования нагрузки, а также линейного регулирования. По этой причине мы можем использовать стабилизаторы, такие как стабилитроны, транзисторные или трехконтактные встроенные стабилизаторы. Импульсный источник питания с импульсным переключением может использоваться для подачи большого тока нагрузки за счет небольшого рассеивания мощности в последовательном транзисторе.
Характеристики регулируемого источника питания
Качество источника питания может определяться несколькими факторами, а именно током нагрузки, напряжением, источником и регулировкой напряжения, подавлением пульсаций, импедансом o / p и т. Д. Некоторые из факторов объясняются ниже.
Регулирование нагрузки
Регулировка нагрузки также известна как эффект нагрузки. Это можно определить так, что всякий раз, когда ток нагрузки изменяется от наименьшего к наибольшему значению, выход регулируемого напряжения будет изменяться.Это можно рассчитать с помощью следующего уравнения.
Регулировка нагрузки = V без нагрузки – V полная нагрузка
Из приведенного выше уравнения регулирования нагрузки можно сделать вывод, что всякий раз, когда возникает напряжение холостого хода, сопротивление нагрузки будет неограниченным. Точно так же всякий раз, когда возникает напряжение полной нагрузки, сопротивление нагрузки будет наименьшим значением. Таким образом, регулирование напряжения будет потеряно.
% регулирования нагрузки = (V без нагрузки – V полная нагрузка) / (V полная нагрузка) X 100
Наименьшее сопротивление нагрузки
Сопротивление нагрузки, на которое источник тока подает свой заряженный ток полной нагрузки номинальным напряжением, можно назвать наименьшим сопротивлением нагрузки.
Наименьшее сопротивление нагрузки = Напряжение при полной нагрузке / Ток при полной нагрузке
Постановление о линии или источнике
На блок-схеме источника питания входное напряжение составляет 230 В, однако на практике; есть существенные различия в напряжении питающей сети переменного тока. Поскольку это сетевое напряжение питания равно I / P по сравнению с нормальным питанием, отфильтрованное o / p мостового выпрямителя приблизительно прямо пропорционально напряжению сети переменного тока. Регулировку источника можно определить как изменение регулируемого опорного напряжения для определенного диапазона низкого напряжения.
Выходное сопротивление
Выходное сопротивление регулируемого источника питания очень мало. Несмотря на то, что внешнее сопротивление нагрузки может быть изменено, в пределах напряжения нагрузки изменений не наблюдается. Импеданс идеального источника напряжения равен нулю.
Подавление пульсации
Стабилизаторы напряжения фиксируют напряжение включения / выключения в зависимости от колебаний входного напряжения. Пульсация равна периодической разнице между напряжением i / p.Таким образом, стабилизатор напряжения удовлетворяет пульсации, которые приближаются к нерегулируемому напряжению i / p. Поскольку в регуляторе напряжения используется отрицательная обратная связь, искажение можно уменьшить с коэффициентом, аналогичным коэффициенту усиления.
Применение регулируемого источника питания
Применения регулируемого источника питания включают следующее.
Стабилизированный источник питания (RPS) – это встроенная схема, используемая для преобразования нерегулируемого переменного тока в стабильный постоянный ток с помощью выпрямителя.Основная функция этого состоит в том, чтобы подавать постоянное напряжение в цепь, которая должна работать с определенным пределом источника питания.
Зарядное устройство для мобильных телефонов
Регулируемые источники питания в различных приборах
Разные генераторы и усилители
Таким образом, речь идет о регулируемом блоке питания (RPS) . Из приведенной выше информации, наконец, мы можем сделать вывод, что RPS изменяет нерегулируемый переменный ток на стабильный постоянный ток.Стабилизированный источник питания постоянного тока также называется линейным источником питания. Этот источник питания допускает ввод переменного тока, а также обеспечивает стабильное отключение постоянного тока. Вот вам вопрос, что такое двойной источник питания постоянного тока?
Стабилизированный источник питания с индикацией короткого замыкания
Проект на базе различных источников питания уже размещен на сайте bestengineeringprojects.com. Теперь это стабилизированная схема питания с возможностью индикации короткого замыкания. Как мы знаем, стабилизированный источник питания используется для тестирования различных электронных схем и очень важен для любителей электроники или любителей.
Схема, представленная здесь, представляет собой 5-ступенчатый стабилизированный блок питания и обеспечивает хорошо регулируемый выходной сигнал, который важен для большинства электронных схем для правильного результата. Другим преимуществом стабилизированного источника питания с индикацией короткого замыкания является то, что он обеспечивает аудиовизуальную индикацию короткого замыкания в испытательной цепи, а также немедленное отключение источника питания для экономии ценных компонентов. Четыре регулируемых выхода (12 В, 9 В, 6 В и 5 В) и нерегулируемый выход (18 В) получаются на его выходе и выбираются переключателем SW ₂ (поворотный переключатель).Полученный выходной сигнал отображается аналоговым вольтметром, подключенным к выходным шинам, как показано на принципиальной схеме.
Описание схемы стабилизированного источника питания с индикацией короткого замыкания
В схеме стабилизированного источника питания использовалась ИС с регулируемым напряжением для регулируемого выхода и несколько других активных, а также пассивных компонентов для аудиовизуальной индикации короткого замыкания. Входной переменный ток 230 В понижается с помощью понижающего трансформатора 9–0–9 В и дополнительно выпрямляется с помощью мостового выпрямителя с диодом D ₁ – D ₂.Выпрямленный выход дополнительно фильтруется конденсатором C ₁ емкостью 1000 мкФ и подается на регулятор через переключатель SW ₁, как показано на принципиальной схеме. Фиксированный регулируемый выход 12 В, 9 В, 6 В и 5 В получается от IC ₁ до IC ₄ соответственно. Эта схема источника питания полезна для нагрузок, требующих тока до 200 мА.
Светодиод ₁ (двухцветный светодиод) используется для индикации того, что предохранитель исправен или перегорел. При наличии питания и исправном предохранителе обе половины (красная и зеленая) фактически параллельны, чтобы излучать желтоватый свет.При перегоревшем предохранителе зеленая половина гаснет, а для индикации загорается только красный свет. Транзисторы T ₁ и T ₂ оба проводят при включении питания цепи. Выбранный источник питания имеется на коллекторе транзистора Т ₂ и отображается светодиодом ₃ и вольтметром. Отрицательный вывод пьезозуммера PZ ₁ подключен к выходной шине через светодиод ₂, так что пьезозуммер не работает, поскольку его отрицательный вывод также находится под полным напряжением питания.При коротком замыкании на выходе загорается светодиод ₂, активируя пьезозуммер.
ПЕРЕЧЕНЬ ДЕТАЛЕЙ СТАБИЛИЗИРОВАННОГО ИСТОЧНИКА ПИТАНИЯ С ИНДИКАЦИЕЙ КОРОТКОГО ЗАМЫКАНИЯ
Резистор (полностью Вт, ± 5% углерода)
R ₁ = 820 Ом
R ₂ = 1 кОм
R ₃ = 1,5 КОм
R ₄ = 10 кОм
R ₅ = 2,2 КОм
R ₆ = 100 Ом
R ₇ = 1.2 кОм
Конденсаторы
C ₁ = 1000 мкФ, 35 В (электролитический конденсатор)
C ₂, C ₅ = 100 мкФ, 35 В (электролитический конденсатор)
C ₃, C ₄ = 0,1 мкФ (керамический диск)
Полупроводники
IC ₁ = 7812 (регулятор напряжения серии + 12В)
IC ₂ = 7809 (регулятор напряжения серии + 9В)
IC ₃ = 7806 (регулятор напряжения серии + 6В)
IC ₄ = 7805 (регулятор напряжения серии + 5В)
T ₁ = BC548 (NPN транзистор общего назначения)
T ₂ = SK100 (NPN-транзистор средней мощности)
D ₁ – D ₃ = 1N4007 (выпрямитель Didoe)
Разное
X ₁ = 230 В переменного тока, первичная обмотка на 9 В-0-9 В 1 А, вторичный трансформатор
SW ₁ = Переключатель ВКЛ / ВЫКЛ
SW ₂ = поворотный переключатель
F ₁ = Предохранитель 1A
PZ ₁ = Пьезозуммер
Светодиод ₁ = Двухцветный светодиод
светодиод ₂, светодиод ₃
Вольтметр
Нравится:
Нравится Загрузка…
Источники питания | Скамья, программируемая, 12 В
Источники питания
Что такое блоки питания?
Источники питания – это в основном компоненты, которые обеспечивают питание по крайней мере одной электрической нагрузки, и они обычно интегрированы в устройство, которое они питают. Они также обычно преобразуют один тип электроэнергии в другой – в большинстве случаев из переменного (переменного тока) в постоянный (постоянный). Однако некоторые модели действительно преобразуют различные формы энергии, такие как солнечная или химическая энергия, в электрическую энергию.
Источники питания также называются блоками питания, блоками питания и адаптерами питания.
Почему следует осторожно выбирать источник питания?
Если вы хотите, чтобы ваша система работала оптимально, вам нужно позаботиться о фундаменте. Так сказать костяк всей операции.
Электроэнергия является основой буквально любой электронной системы, будь то небольшое домашнее хобби или крупное промышленное использование. Электроника не может работать без какой-либо формы питания, и источники питания являются самим источником этой энергии.
Поэтому крайне важно, чтобы вы понимали характеристики хорошего блока питания и элементы, которые следует искать, чтобы найти лучший для вашей ситуации. Посмотрите на их тип, марку и модель. Знайте разницу между источником питания переменного тока и источником питания постоянного тока и выясните, с каким из них ваша система будет работать лучше всего.
Чтобы быть более конкретным, изучите различные варианты преобразования источника питания. Ознакомьтесь с различными типами источников питания; настольные, программируемые, регулируемые, нерегулируемые, линейные, переключатели и т. д.
Нужно распаковать много информации, это правда, но поверьте нам, когда мы говорим, что в конечном итоге это того стоит.
Сравнение источников питания
Для начала давайте рассмотрим некоторые способы сравнения различных источников питания. Опять же, необходимо учесть несколько элементов. А пока мы рассмотрим три:
Регулируемый и нерегулируемый
Линейные и коммутационные
переменного и постоянного тока
Регулируемый vs.Нерегулируемый Источники питания переменного и постоянного тока
могут быть как регулируемыми, так и нерегулируемыми. Самая большая разница между ними – их способность подавать постоянное напряжение на нагрузку. Регулируемые блоки питания вполне на это способны. Нерегулируемые источники питания не могут.
Если вы выберете неправильный тип источника питания, вы можете нанести непоправимый ущерб системе или устройству, которое питаете. Вы также можете потратить впустую энергию и заплатить слишком много, если будете использовать более мощный отряд, чем это строго необходимо.
Мы утверждаем, что выбор между регулируемым и нерегулируемым источником питания так же важен, как и выбор возможностей напряжения.
Нерегулируемые блоки питания
Нерегулируемые источники питания способны обеспечивать ожидаемую мощность при заданном токе. Однако полученное выходное напряжение не всегда отражает фактическое выходное напряжение. Более того, напряжение в нерегулируемом источнике питания выходит, когда на выходе мощности присутствует пульсация напряжения.
Нерегулируемые источники питания – это простые и недорогие варианты, которые подходят для небольших жилых помещений.Однако имейте в виду, что они обеспечивают неравномерное напряжение.
Более того, нерегулируемые источники питания не способны к резкому увеличению или уменьшению потока без конденсатора, чтобы предотвратить резкие колебания напряжения. Это означает, что изменения в токовой нагрузке и входном напряжении приведут к непоследовательному или нечистому выходу из источника питания.
Плюсы:
Минусы:
Регулируемые блоки питания С другой стороны, регулируемые источники питания
имеют дополнительный регулятор напряжения, способный уменьшить пульсации напряжения, чтобы обеспечить чистый, равномерный выходной сигнал.Помимо этого, они имеют все те же детали, что и нерегулируемый источник питания, что означает, что они также способны обеспечивать ожидаемую мощность при заданном токе.
Самая большая разница между регулируемым источником питания и нерегулируемым заключается в том, что выходной сигнал регулируемого источника питания является стабильным и неизменным. В отличие от нерегулируемой модели, подача отражает фактическое выходное напряжение независимо от входа или потребления.
Из-за этого регулируемые источники питания идеально подходят для деликатной электроники, требующей согласованности.
Плюсы:
Бесперебойная и стабильная доставка
Выход отражает фактическое выходное напряжение, указанное в списке
Добавлен регулятор напряжения на длительный выход
Согласованный
Эффективный
Минусы:
Линейное и переключение
Большинство регулируемых источников питания также способны преобразовывать мощность постоянного тока в мощность переменного тока.Такие модели преобразователей бывают линейными, переключаемыми или аккумуляторными. Но источники питания на батарейках – это в значительной степени переключаемые преобразователи, поэтому вам действительно нужно сравнить линейные источники питания с переключаемыми (или переключаемыми) источниками питания.
Линейные источники питания
Линейные источники питания намного проще и удобнее, чем импульсные или импульсные источники питания. Они также выделяют намного больше тепла.
В линейных источниках питания также используются трансформаторы для преобразования входного переменного тока в выходной постоянный ток.Они очень тихие и менее требовательны, чем импульсные блоки питания, что делает их отличным выбором для проектов, требующих минимальной или низкой мощности. Однако они довольно тяжелые и громоздкие. Они редко бывают портативными.
Общие области применения линейных источников питания включают лабораторные работы, связь и медицинские нужды.
Плюсы:
Минусы:
Импульсные источники питания
Импульсные блоки питания или импульсные блоки питания немного сложнее, чем их аналоги.К тому же они намного шумнее. Однако они намного холоднее линейных источников питания и намного более портативны.
Для эффективного регулирования выходного напряжения в импульсных источниках питания используется процесс, называемый изменением ширины импульса (PWM). Это позволяет им работать при более низкой температуре без ущерба для эффективности или гибкости. Фактически, импульсные источники питания известны своим универсальным применением, способным адаптироваться к широкому спектру функций.
Однако из-за высокочастотного шума импульсные источники питания не рекомендуются для лабораторий или медицинских работ.Импульсные источники питания в основном используются в авиации, кораблях, производстве и мобильных станциях.
Плюсы:
Эффективный
Легкий и компактный
Охладитель, работает при низкой температуре
Гибкость, позволяет использовать несколько приложений
Минусы:
переменный ток по сравнению с постоянным током
Наконец, вы должны подумать, требуется ли в вашей ситуации источник переменного тока (AC) или постоянного тока (DC).На всякий случай вы всегда можете спросить профессионала, но даже базовые знания обоих типов помогут.
Вот что вам следует знать:
Источники питания переменного тока
Как следует из названия, источники питания переменного тока характеризуются волнами переменного тока, создаваемыми генераторами переменного тока, в частности, различными областями магнитной полярности внутри генераторов переменного тока. Также стоит отметить, что питание переменного тока на самом деле является стандартным форматом электрического вывода для розеток, что делает его довольно распространенным.
Источники питания переменного тока
обеспечивают электрические токи, которые периодически меняются в зависимости от определенных параметров. Они могут двигаться как в положительном, так и в отрицательном направлении. Когда электрический ток положительный, он создает поток вверх. Когда он отрицательный, он падает.
Это создает очень отчетливое волнообразное движение, и именно это движение дает мощности переменного тока преимущество перед мощностью постоянного тока.
Мощность переменного тока может распространяться дальше, чем мощность постоянного тока. Его также очень легко создать.Вы часто встретите этот формат в торговых точках в коммерческих зданиях, небольших устройствах, таких как настольные лампы, и бытовой технике, например холодильниках и посудомоечных машинах.
Преимущества переменного тока:
Источники питания постоянного тока
В то время как мощность переменного тока определяется его волнообразным движением, источники питания постоянного тока генерируют токи, которые движутся по прямой, непоколебимой линии – отсюда и название.
Электроны в постоянном токе фиксированы и неизменны. Они поступают от генераторов переменного тока, оборудованных коммутаторами, которые специально вырабатывают прямую энергию.Электропитание постоянного тока также может генерироваться выпрямителями, которые способны преобразовывать переменные токи в постоянные токи.
Постоянство постоянного тока действительно делает его лучшим выбором для портативных устройств и чувствительной электроники. Большинство батарей являются источниками питания постоянного тока. Конвертеры созданы специально для преобразования мощности переменного тока из розеток в полезную мощность постоянного тока.
Подумайте о зарядных устройствах для портативных компьютеров. Они часто поставляются с преобразователями питания, преобразующими переменный волновой выходной ток вашей розетки в более линейный, постоянный ток, с которым действительно может справиться ваш ноутбук.Высокие и низкие частоты переменного тока могут повредить хрупкие компоненты внутри портативных устройств, поэтому более стабильный ток предпочтительнее.
Другие приложения включают смартфоны, фонарики и некоторые электромобили нового поколения.
Преимущества постоянного тока:
Последовательный и стабильный
Легко преобразовать из AC
Но что касается преобразования, как преобразователи – и некоторые блоки питания – преобразуют мощность переменного тока в мощность постоянного тока?
Вот краткий обзор:
Преобразование переменного тока в постоянный
Рассмотрим выход переменного тока из стенной розетки.
Как мы упоминали ранее, постоянно меняющийся характер тока может быть вредным для большинства портативных электронных устройств. Допустим, вы хотите зарядить свой смартфон. Вашему смартфону требуется стабильный постоянный ток для безопасной зарядки аккумулятора.
Преобразователь или блок питания забирает переменный ток из стенной розетки и преобразует его в нерегулируемый постоянный ток, одновременно снижая напряжение через входной силовой трансформатор. Напряжение выпрямлено, но все еще немного колеблется. Он проходит через конденсатор (обычно в импульсных источниках питания) для «сглаживания».”
Внутри конденсатора создается резервуар энергии. Этот пул затем подается на нагрузку при дальнейшем падении напряжения. Когда это происходит, поступающая энергия расходуется, эффективно сглаживая напряжение еще больше и устраняя «пики» или скачки тока. Осталась гладкая линейная линия, которая движется только в одном направлении.
Теперь, когда у вас есть хорошее представление о том, как работают разные блоки питания и для чего лучше всего подходят разные типы, вы готовы углубиться в детали! После того, как вы определили источник питания или источники питания, которые лучше всего подходят для вашего проекта, вы можете провести дальнейшее исследование, используя более конкретные и последовательные термины.
А если вы ищете блоки питания самого высокого качества по выгодной цене, ознакомьтесь с полным списком источников питания для специалистов по схемам.

Схема стабилизированного блока питания: СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ

СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ

Схема стабилизированного блока питания на ЛМ

Схема электрическая БП на LM350 (LM317)

Радиосхемы. – Источники питания

Схемы блоков питания, теория построения источников питания

Теория построения блоков питания

Практические схемы источников питания

Простой регулируемый стабилизированный блок питания

Сборка регулируемого стабилизированного блока питания

Проверка блока питания

Видео испытаний блока питания прилагается

Стабилизированные источники питания – Статьи об энергетике

для начинающих, сборка своими руками

Принципиальная схема БП

Трансформатор

Диодный мост

Фильтрующий конденсатор

Стабилизатор

Стабилизированный блок питания на LM7805

Стабилизированный двухполярный источник питания предварительного усилителя

3-30 В / 2,5 A Стабилизированный источник питания

Общее описание

Технические характеристики – Характеристики:

Как это работает

Строительство

ВНИМАНИЕ

Стабилизированный источник питания 0-30 В постоянного тока с контролем тока 0,002-3 A

Общее описание

Технические характеристики

Характеристики

Как это работает

Строительство

Строительство (… продолжение)

Данные

Корректировки

Предупреждение

ВНИМАНИЕ

Если не работает

Список деталей

Обратная связь

Банкноты

Принципиальная схема источника питания с регулируемым напряжением

Ⅳ Принципиальная схема Схема источника питания с регулируемым напряжением

Ⅴ FAQ

стабилизированный блок питания (288-815) | WAGO USA

, характеристики и приложения

Что такое регулируемый источник питания?

Блок-схема регулируемого источника питания

Характеристики регулируемого источника питания

Применение регулируемого источника питания

Стабилизированный источник питания с индикацией короткого замыкания

Описание схемы стабилизированного источника питания с индикацией короткого замыкания

ПЕРЕЧЕНЬ ДЕТАЛЕЙ СТАБИЛИЗИРОВАННОГО ИСТОЧНИКА ПИТАНИЯ С ИНДИКАЦИЕЙ КОРОТКОГО ЗАМЫКАНИЯ

Нравится:

Источники питания | Скамья, программируемая, 12 В

Больше новостей

Добавить комментарий Отменить ответ
