Экономные лампы освещения уже есть практически в каждом доме. Предлагаем рассмотреть, как сделать светодиодный светильник своими руками, какие материалы для этого потребуются, а так же советы о том, по каким критериям их необходимо выбирать.

Пошаговая разработка светодиодного светильника

Первоначально, перед нами стоит задача – проверить работоспособность светодиодов и измерить питающее напряжение сети. При настройке данного устройства для предотвращения поражения электрическим током мы предлагаем использовать разделительный трансформатор 220/220 В. Это так же обеспечит более безопасное проведение измерений при настройке нашего будущего светодиодного светильника.

Нужно учесть, что если какие-либо элементы схемы будут подключены неправильно, возможен взрыв, так что строго следуйте инструкции, приведенной ниже.

Чаще всего проблемы неправильной сборки заключается именно в некачественной спайке компонентов.

При расчетах для измерения падения напряжения тока потребления светодиодов нужно использовать универсальный измерительный мультиметр. В основном такие самодельные светодиодные светильники используются на напряжении 12 В, но наша конструкция будет рассчитана на сетевое напряжение 220 В переменного тока.

Видео: Светодиодный светильник в домашних условиях

Высокая светоотдача достигается на диодах при токе 20-25 мА. Но дешевые светодиоды могут давать неприятное голубоватое свечение, которое еще и очень вредно для глаз, поэтому мы советуем разбавлять самодельный светодиодный светильник небольшим количеством красных светодиодов. На 10 дешевых белых будет достаточно 4 светодиода красного свечение.

Схема довольно проста и разработана для питания светодиодов непосредственно от сети, без дополнительного блока питания. Единственным недостатком такой схемы является то, что все ее компоненты не изолированы от питающей сети и светодиодный светильник не обеспечит защиту от возможного удара током. Так что будьте осторожны при сборке и установке данного светильника. Хотя в дальнейшем схему можно будет модернизировать и изолировать от сети.

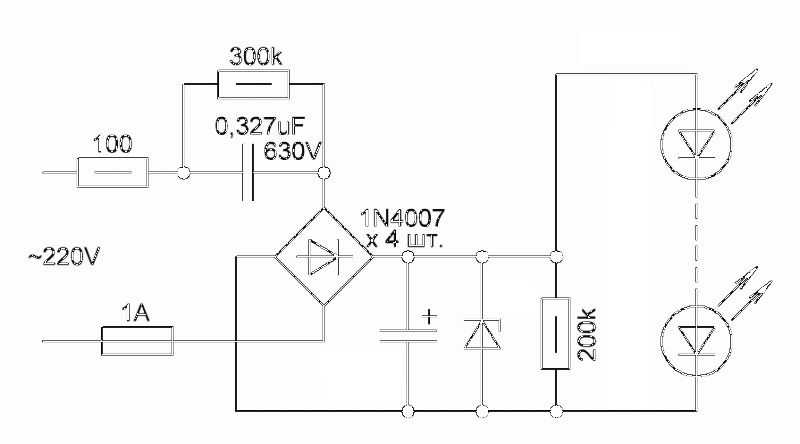

Упрощённая схема светильника

1. Резистор на 100 ОМ при включении защищает схему от бросков напряжения, если его нет, нужно использовать выпрямительный диодный мост большей мощности.
2. Конденсатор 400 нФ ограничивает силу тока, которая необходима для нормального свечения светодиодов. При необходимости можно добавить еще светодиодов, если их суммарное потребление тока не превышает предела, установленного конденсатором.
3. Убедитесь в том, что используемый конденсатор рассчитан на рабочее напряжение не менее 350 В, оно должно в полтора раза превышать напряжение сети.
4. Конденсатор 10 мкФ необходим, чтобы обеспечить стабильный источник света, без мерцаний. Его номинальное напряжение должно быть в два раза больше того, что измеряется на всех последовательно соединенных светодиодах во время работы.

На фото вы видите сгоревшую лампу, которая скоро будет разобрана для светодиодного светильника своими руками.

Перегоревшая лампочка

Лампу разбираем, но очень осторожно, чтобы не повредить цоколь, после этого очищаем его и обезжириваем спиртом или ацетоном . Особое внимание уделяем отверстию. Его очищаем от лишнего припоя и еще раз обрабатываем. Это необходимо для качественной пайки компонентов в цоколе.

Фото: патрон лампы

Вставляем в него резистор на 100 Oм и два конденсатора по 220 нФ напряжением 400 В.

Фото: резисторы и транзистор

Теперь нужно впаять крошечный выпрямитель, мы используем для этих целей обычный паяльник и уже заранее приготовлены диодный мост и обрабатываем поверхность, работаем очень аккуратно, чтобы не повредить ранее установленные детали.

Фото: пайка выпрямителя

В качестве изоляционного слоя модно использовать клей простого монтажного термопистолета. Подойдет так же ПВХ трубка, но желательно воспользоваться специально предназначенным для этого материалом, заполняющим все пространство между деталями и одновременно фиксируя их. У нас получилась готовая основа для будущего светильника.

Фото: клей и патрон

После этих манипуляций приступаем к самому интересному: установки светодиодов. Используем как основу специальную монтажную плату, её можно купить в любом магазине электронных компонентов или даже извлечь из какой-нибудь старой и ненужной техники, предварительно очистив плату от ненужных деталей.

Фото: светодиоды на доске

Очень важно проверить каждую из наших плат на работоспособность, ведь иначе весь труд зря. Особенное внимание уделяем контактам светодиодов, при необходимости их дополнительно очищаем и зауживаем.

Теперь собираем конструктор, нужно припаять все платы, у нас их четыре, к конденсатору. После этой операции снова все изолируем клеем, проверяем соединения диодов между собой. Располагаем платы на одинаковом расстоянии друг от друга, чтобы свет распространялся равномерно.

Соединение светодиодов

Также без дополнительных проводов подпаиваем конденсатор 10 мкФ, это хороший опыт пайки для будущих электриков.

Готовая мини лампа

Далее дело за малым: припаиваем резистор на 100 Ом, он может подсоединяться к любой из плат, и изолируем клеем контакты.

Резистор и лампа

Все готово. Мы советуем накрыть нашу лампу абажуром, т.к. светодиоды излучают чрезвычайно яркий свет, который очень бьет по глазам. Если поместить наш самодельный светильник в «огранку» из бумаги, к примеру, или ткани, то получится очень мягкий свет, романтичный ночник или бра в детскую. Поменяв мягкий абажур на стандартный стеклянный, мы получим достаточно яркое свечение, не раздражающее глаз. Это хороший и очень красивый вариант для дома или дачи.

Если вы хотите сделать питание лампы на батарейках или от USB, нужно исключить из схемы конденсатор на 400 нФ и выпрямитель, подключив схему непосредственно к источнику постоянного тока напряжением 5-12 В.

Это неплохой прибор для подсветки аквариума, но нужно подобрать специальную влагозащищенную лампу, ее можно найти посетив любой магазин электромеханических приборов, такие существуют в любом городе, будь-то Челябинск или Москва.

Фото: лампа в действии

Светильник в офис

Можно сделать креативный настенный, настольный светильник или напольный торшер в рабочий кабинет из нескольких десятков светодиодов. Но для этого будет поток света будет недостаточен для чтения, здесь нужен достаточный уровень освещенности рабочего места.

Для начала нужно определить количество светодиодов и номинальную мощность.

После выяснить нагрузочную способность выпрямительного диодного моста и конденсатора. Подключаем группу светодиодов на отрицательный контакт диодного моста. Подключаем все светодиоды, как показано на рисунке.



Схема: подключение ламп

Паяем все 60 светодиодов вместе. Если нужно подсоединять дополнительные светодиоды, просто продолжайте последовательную их спайку плюса к минус. Используйте провода, чтобы соединить минус одной группы светодиодов с последующей, пока не завершится весь процесс сборки. Теперь добавьте диодный мост. Подключите его, как показано на рисунке ниже. Положительный вывод к положительному проводу первый группы светодиодов, соедините отрицательный вывод к общему проводу последнего светодиода в группе.

Короткие провода светодиодов

Дальше нужно подготовить цоколь старой лампочки, отрезав провода от платы и припаять их к входам переменного напряжения на диодном мосте, отмеченные знаком ~. Вы можете использовать пластиковые крепления, винты и гайки для соединения двух плат вместе, если все диоды размещены на отдельных платах. Не забываем залить платы клеем, изолируя их от короткого замыкание. Это достаточно мощный сетевой светодиодный светильник, который прослужит до 100 000 часов непрерывной работы.

Добавляем конденсатор

Если увеличить напряжение питание на светодиодах, для того, чтобы свет был ярче, то светодиоды начнут нагреваться, из-за чего значительно понижается их долговечность. Для того чтобы этого избежать, нужно соединить встраиваемый или настольный светильник на 10 Вт с дополнительным конденсатором. Просто подключите одну сторону цоколя к минусовому выходу мостового выпрямителя а положительный, через дополнительный конденсатор, к плюсовому выводу выпрямителя. Вы можете использовать 40 светодиодов вместо предложенных 60, увеличив тем самым общую яркость лампы.

Видео: как правильно сделать светодиодный светильник своими руками

При желании аналогичный светильник можно сделать и на мощном светодиоде, просто тогда понадобится уже конденсаторы другого номинала.

Как видите, особой сложности сборка или ремонт обычного светодиодного светильника, сделанного своими руками, не представляет. И это не займет много времени и сил. Такая лампа подойдет и как дачный вариант, например для теплицы, ее свет абсолютно безвреден для растений.

Как подключить светодиодный светильник к 220В

Светодиодные светильники пользуются спросом при обустройстве систем освещения в разных сферах деятельности. Их часто устанавливают на промышленных объектах, в складских помещениях, в частных домах и квартирах. Светодиодный светильник подключается к бытовой сети 220 вольт. При этом следует соблюдать соответствующую схему.

Основные способы подключения светодиодных светильников

Схема подключения светодиодного светильника может отличаться.

Выводы соединяют с электропроводкой тремя способами: последовательно, параллельно, лучевым методом. Варианты имеют преимущества и недостатки.

Последовательное

Последовательно можно подключить светодиодный светильник при минимальной длине проводов. Фазу крепят к выводу первого осветительного прибора из группы. Последующие соединяют между собой в одну цепь. Крайний элемент в группе соединяют с нулевым контактом. Так устройства устанавливают в одну цепь последовательно.

Преимущества метода – это применение всего одного провода. Так удается сократить затраты на проводку. Недостатки такого последовательного соединения:

• При перегорании одного спота, вся цепь прекратит работать. Подача электрического тока к другим составляющим прекращается.

• Ограниченное количество элементов. Чем больше спотов подключить в одну цепь, тем ниже будет яркость их свечения.

• Невозможность зонирования комнаты. Все приборы включаются через одноклавишный выключатель. Для деления комнаты на области светом нужно собирать несколько таких цепочек.

Последовательную схему используют подключая до 4 спотов в одну цепочку. При большем количестве яркость свечения снижается.

Параллельное

Схема позволяет подключить светодиодный светильник отдельно от расположенного рядом элемента. Каждый прибор соединяется с фазой и нулевым контактом. Это требует прокладки большего количества проводов к каждой составляющей схемы. Преимущества метода:

• Яркость свечения не изменяется. Устанавливают нужное количество осветительных элементов.

• Деление комнаты светом на области. Группу светильников можно включать двухклавишным переключателем.

• Снижение нагрузки на провода от светильника до основного кабеля.

Недостаток такого подключения – большее количество проводов, чем при последовательном включении.

Лучевое

По этой схеме можно подключить светодиодные светильники не теряя яркость свечения и с экономией проводов. Для реализации основной кабель выводят в точку, равноудаленную от расположенных на поверхности спотов. Дальнейшее подключение проводится параллельно. Преимущества такого способа:

Недостаток такого метода – это потребность в расположении основного кабеля в непосредственной близости от элементов.

Перед тем как подключить светодиодный светильник изучают схему. Благодаря этому удается избежать короткого замыкания и нарушений при монтаже.

Подключение светодиодного светильника к сети 220В

Для сборки электрооборудования необходимо наличие соответствующих знаний. Светодиоды пропускают электрический ток в одном направлении. Для подключения к электрической сети с напряжением 220 вольт используются драйверы. Они понижают напряжение и обеспечивают устойчивый ток.

Производители оснащают светодиодные светильники встроенными или отдельно расположенными драйверами. Это позволяет подключать приборы такого типа непосредственно к сети с напряжением 220 вольт.

Провода стыкуют клеммными зажимами. Они фиксируют жилы, что обеспечивает высокую проводимость тока. Зажимы бывают:

1. Винтовыми. Представляют собой втулку с резьбовыми винтами на боковой поверхности. Жила фиксируется путем закручивания винта.

2. Зажимными. Металлический элемент из мягкого металла с внешним слоем изоляционного материала. Жилы устанавливают в зажим и фиксируют плоскогубцами. Получается неразъемное соединение.

3. Пружинными. Зажимы быстро фиксируют жилы. При потребности можно легко демонтировать соединение.

Перед покупкой клеммных зажимов учитывают их рабочий диаметр и наличие изоляционного слоя.

Подключение двумя или тремя проводами

Производители выпускают светильники с двумя или тремя проводами для соединения с сетью. В щитке на изоляционный слой проводов нанесена цветовая маркировка. Красным, коричневым и другими цветами кроме синего обозначается фаза. Часто фаза обозначена коричневым цветом. Синяя изоляция наносится на нулевой контакт.

Светодиодный светильник с двумя выводами соединяют с сетью достаточно просто. Проводники подключаются к фазе и нулю. Стыкуют жилы клеммными зажимами.

Подключить LED светильник если у него три провода ничуть не сложнее. Третий контакт – заземляющий. На него нанесена желтая изоляция с зеленой полосой, расположенной вдоль. Заземляющую жилу соединяют с соответствующей шиной или корпусом щитка, если это предусмотрено конструкцией.

При подключении LED элементов к бытовой электросети потребуются следующие инструменты и приспособления:

• Отвертка индикатор. Определяет расположение фазы. При касании жилы происходит свечение индикатора. Для проверки напряжения можно воспользоваться мультиметром.

• Стремянка или строительные козлы для доступа к потолку. Стремянка должна стоять устойчиво на напольном покрытии.

• Зажимы. С соединительными элементами стыкуют жилы.

• Отвертка. Тип инструмента определяется исходя из шлица резьбовых винтов. Можно воспользоваться отверткой со сменными битами.

• Плоскогубцы. Востребованы при монтаже зажимов.

• Провода для соединения приборов с сетью.

• Инструмент для очистки изоляционного слоя. При небольших объемах работы можно воспользоваться строительным ножом со сменными лезвиями.

При подключении LED светильников соблюдают меры безопасности. Работают после отключения автомата в щитке. После сборки еще раз проверяют конструкцию на соответствие схеме. Так удается удостовериться в правильности соединения проводов и избежать короткого замыкания при включении.

Подробное руководство по построению схем

Схема светодиодных ламп представляет собой технологию освещения, которая быстро заменяет лампы накаливания и люминесцентные лампы благодаря их высокой эффективности излучения энергии. В настоящее время вы можете приобрести светодиодную лампу с эффективностью 250 люмен на ватт (Лм/Вт). Кроме того, длительный срок службы светодиодов по сравнению с любыми лампами накаливания делает их в 50 раз более эффективными для освещения.

В частности, в светодиодных лампах используется схема драйвера светодиодов для управления их работой. Однако в этом случае мы протестировали множество светодиодов последовательно и построили простую схему светодиодной лампы с эффектами, аналогичными схеме драйвера светодиода. Мы не только обнаружили, что светодиодные лампы имеют высокую энергоэффективность, но нам также удалось сделать светодиод с меньшей мощностью.

Мы поэтапно проведем вас через весь процесс с помощью приведенных ниже рекомендаций. Но сначала давайте разберемся с основами светодиодных ламп.

Что такое светодиодная лампа?

Светодиодная лампа, иногда называемая светодиодной лампой, представляет собой электронный компонент освещения, в котором используются светоизлучающие диоды (отсюда и название светодиоды).

Другими словами, мы рассматриваем его как тип диода, который можно использовать в качестве оптоэлектронного устройства, обеспечивающего проводимость при прямом смещении. Кроме того, он излучает энергию электрического освещения в виде видимых полос электромагнитного спектра. Таким образом, мы в конечном итоге видим видимый свет, который излучается мощными светодиодными лампами. С точки зрения применения для некоторых маломощных индикаторных светодиодов предпочтительнее простые схемы.

Обратная сторона чрезмерного воздействия светодиодного света, особенно синего света, может увеличить нагрузку на глаза и вызвать проблемы со здоровьем, такие как дегенерация желтого пятна. Таким образом, более эффективное регулирование времени, затрачиваемого на гаджеты, такие как телефоны и ноутбуки, может оказать большую помощь.

Мы можем разработать драйверы светодиодов двумя способами;

1. С помощью трансформаторного линейного регулятора или
2. С помощью обычного трансформатора или импульсного источника питания.

Почему мы используем светодиодные лампы?

• Вы можете использовать светодиодный ток в нескольких электронных компонентах, в том числе в осветительных и световых приборах.
• Более того, некоторые типы светодиодных ламп имеют высокую эффективность при потреблении энергии, небольшие размеры и обеспечивают лучшее освещение. Конкретным примером являются светодиоды белого света, которые набирают популярность благодаря упомянутым характеристикам.
• Кроме того, здесь легко построить схему, если вы планируете сделать ее самостоятельно. Готовое изделие будет долговечным и надежным.

(используется белый светодиод).

Продолжая читать статью, мы узнаем, как сделать простую схему светодиодной лампы высокой яркости с иллюстрацией схемы. Когда мы используем здесь лампочку, мы подразумеваем, что фитинги и форма единицы аналогичны лампочке накаливания. Однако корпус лампочки состоит только из отдельных светодиодов, когда мы укладываем его рядами, а затем устанавливаем в цилиндрический корпус.

(лампы накаливания)

Цилиндрический корпус обеспечивает равномерное и правильное распределение света лампы под углом 360°. Таким образом, все помещение имеет равномерную световую освещенность.

Как работает схема светодиодной лампы?

Принципиальная схема схемы из 40 светодиодных ламп.

На приведенной выше схеме показана схема работы цепи светодиодной лампы. Более подробно, вот как будет работать схема светодиодной лампы.

(детали светодиодной лампы крупным планом)

1. Во-первых, на схеме показан один длинный ряд светодиодов, которые соединены друг за другом, образуя таким образом длинную цепочку светодиодов.
2. В частности, мы использовали 40 светодиодов и соединили их последовательно. В зависимости от ваших интересов, вы можете включить 45 светодиодных ламп для входного напряжения 120 В и около 90 лампочек последовательно для уровня тока около 220В входного напряжения.
3. Далее, вы можете получить цифры, разделив выпрямленный постоянный ток 310 (в основном от 220 переменного тока) на прямое напряжение, которое получает светодиод.
4. Практически это будет 310/3.3 = всего 93 числа. Кроме того, вход 120 В будет –      150/3,3 = 45 номеров. Обратите внимание, что увеличение количества светодиодов сверх цифр в примерах снижает риск перенапряжения при включении. Наоборот, низкое число светодиодов увеличит скачок напряжения при включении.
5. Кроме того, высоковольтный конденсатор является цепью питания светодиодных матриц. В основном вы обнаружите, что его значение реактивного сопротивления оптимизировано для понижения сильного входного тока до более низкого подходящего электрического тока для схемы светодиода.
6. Конденсатор и два резистора, расположенные на положительном полюсе питания, подавляют первоначальный скачок напряжения при включении и другие колебания напряжения. Вы можете добиться коррекции перенапряжения, введя C2 после моста, то есть R3 и R2.
7. Наконец, конденсатор гасит все мгновенные скачки напряжения, тем самым способствуя безопасному и чистому напряжению на встроенных светодиодах предыдущего каскада схемы.

Как построить схему светодиодной лампы?

Некоторые предостережения, которые вам необходимо принять перед началом проекта:

• Во-первых, вы будете выполнять этот DIY, используя источник питания непосредственно от сети на 230 В переменного тока. Поэтому вы должны заботиться.
• Затем убедитесь, что вы знакомы с принципами проектирования бестрансформаторного источника питания. Незнание процедуры может быть опасным.

Список деталей

Внутренние светодиодные элементы включают;

D1 – D4 = 1N4007

C2 и C3 = 4,7 мкФ/250 В

C1 = 474/400 В или 0,5 мкф/400 В PPC (полиэфирный конденсатор)

R1 = 1M ¼ WATT

R2 и R3 = 100. Вт

Все светодиоды = должны быть 5 мм соломенной шляпой Вход = сеть 220/120 В

Конденсатор класса X

Схема печатной платы

(схема печатной платы).

Радиатор; Надежный металлический радиатор способствует рассеиванию и отводу тепла, предотвращая перегрев последовательно включенных светодиодов.

Рассеиватель; Основное действие рассеивателя — обеспечить достаточное освещение даже под определенным углом.

Плата драйвера со светодиодами ; основание светодиода часто имеет алюминиевый материал. Количество светодиодов должно быть эквивалентно конструкции лампы, так как это соотношение способствует теплообмену.

Таким образом, вот как работают компоненты схемы светодиодов;

• Полиэфирный конденсатор C1 0,47 мкФ/400 В снижает напряжение сети.
• X-Rated Capacitor представляет собой металлопленочный конденсатор, функционирующий как предохранительный конденсатор. Вы найдете его расположенным между нейтралью и линией. В случае перенапряжения произойдет короткое замыкание с последующим перегоранием предохранителя. При этом количество поражений электрическим током будет ограничено.
• Затем, резистор R1, разрядный резистор, истощает любой заряд, накопленный от C1, часто, когда вы отключаете вход переменного тока.
• В-третьих, при включении цепи резисторы R2 и R3 ограничивают пусковой ток.
•  Диоды D1-D4 представляют собой мостовой выпрямитель, который выпрямляет сокращенное напряжение сети переменного тока до требуемого напряжения.
• Кроме того, конденсатор C2 действует как конденсатор фильтра.
• Наконец, стабилитрон D2 регулирует цепь, и теперь он может работать самостоятельно.

Этапы сборки

Шаг 1: Осторожно снимите стеклянную колбу.

Шаг 2: Осторожно откройте узел.

Шаг 3: Удалите всю имеющуюся электронику и утилизируйте ее.

Шаг 4: Затем соберите схему на листе ламината толщиной 1 мм или на матричном ПК.

Шаг 5: Далее ножницами обрежьте ламинирующий лист.

Шаг 6: Отметьте положение шести круглых отверстий на ламинирующем листе.

Шаг 7: Просверлите отверстия (около шести), которые подходят для светодиодов.

Шаг 8: Чтобы сохранить собранные детали светодиода на месте, используйте немного клея.

Шаг 9: После завершения замкните собранную схему.

Шаг 10: Проверьте внутреннюю проводку, чтобы убедиться, что они не соприкасаются друг с другом.

Шаг 11: Наконец, теперь вы можете проверить лампочку на 230 В переменного тока.

Как будет работать светодиодная лампа

Часто для работы светодиодов требуется меньший ток. В стандартном регулируемом источнике питания на основе трансформатора мы используем последовательные резисторы для регулирования тока. Но в этом DIY мы используем конденсатор с рейтингом X для регулирования тока в цепи бестрансформаторного источника питания.

Реактивное сопротивление конденсатора ограничивает доступный ток цепи, так как конденсатор имеет последовательное соединение с источником переменного тока.

Формула для определения реактивного сопротивления конденсатора выглядит следующим образом;

X (c1) = ½ πFC Ом

F= частота напряжения питания C= емкость конденсатора пожизненная гарантия, которая длится более 20 лет?

Да, вы можете это сделать, даже если вы должны получить диод Зенера с правильным выбором и номиналом.

• Какой конденсатор подходит для рабочего тока 90мАч 230В?

C2 и C3 — известные фильтрующие конденсаторы, используемые в большинстве приложений.

• Я провел эксперимент, но мои светодиодные лампы не светятся. В чем может быть проблема, и как я могу ее решить?

Светодиодная лампа может не светиться по многим причинам. Возможно, светодиод некачественный; поэтому они могут взорваться из-за скачка электрического тока, а затем перестать светиться. Для решения проблемы можно использовать NTC или стабилитрон.

Заключение

 В заключение мы продемонстрировали, как спроектировать светодиодную лампочку и как работает схема. На практике вам может понадобиться больше ресурсов или лучший подход. Однако для экспериментальных целей этот самодельный светодиод для вас.

Не забывайте обращаться со всем с большой осторожностью, особенно зная, что вы имеете дело с сетью переменного тока 230 В. По вопросам и проблемам, свяжитесь с нами здесь. Мы будем рады помочь.

Цепь светодиодной лампы 230 В

9 месяцев назад 19 июня 2020 г. by Shagufta Shahjahan

16 039 просмотров

Знаете ли вы, что маломощные белые светодиоды можно также использовать для привлекающей внимание лампы в туалете? В этом проекте мы продемонстрируем схему светодиодной лампы с белыми светодиодами для использования в качестве комнатного светильника. В настоящее время светодиодные лампы пользуются большой популярностью из-за низкого энергопотребления, высокой яркости и невысокой цены. Кроме того, срок службы светодиодных ламп намного больше, чем у люминесцентных. Светодиодная лампа выглядит так же, как стандартные галогенные лампы, и может быть установлена ​​в стандартный светильник на 230 В.

В этом проекте мостовые выпрямители используются вместо мощных трансформаторов для преобразования переменного тока в постоянный. Использование конденсатора помогает снизить напряжение с 230 В до напряжения, подходящего для светодиодов.

Buy From Amazon

Hardware Components

The following components are required to make LED Lamp Circuit

9039

. 220n 400V ведет себя как резистор, понижающий напряжение, и обеспечивает протекание тока не более 12 мА. Мостовой выпрямитель на диодах 1N4007 превращает переменное напряжение в постоянное, т.е. светодиоды могут работать только от постоянного напряжения. Эти светодиоды выходят из строя, когда напряжение постоянного тока превышает 5 В. Электролитический конденсатор 4u7 63 В выполняет двойную функцию, во-первых, он обеспечивает достаточное напряжение для питания светодиодов, когда основное напряжение меньше прямого напряжения светодиодов и он учитывает пик пускового тока, возникающий при включении сети.

Больше новостей

S.no	Components	Value	Qty
1	Diode	1N4007	4
2	LED		15
3	Capacitor	220nF 400V, 4. 7uF 63V	1, 1
4	Resistor	1 МОм, 560 Ом	1, 1
5	Источник переменного питания	230V	1
