Строчный трансформатор ТДКС и ТВС.Что это за деталь и как их проверить. | Электронные схемы

трансформатор строчный ТДКС

На платах старых телевизоров и мониторов,на основе кинескопа-электронно-лучевой трубки,находится трансформатор ТДКС-трансформатор диодно-каскадный строчный.

тдкс на плате телевизора

ТДКС-компонент блока строчной развертки,служит для формирования высокого напряжения для питания второго анода кинескопа,питания накала кинескопа,формирования ускоряющего и фокусирующего напряжения,питания видеоусилителей,формирует импульсы обратного хода строчной развертки для работы схемы гашения,питание тюнера.

На основе этого трансформатора можно собрать источник высокого напряжения буквально из нескольких деталей.

как устроен тдкс

На корпусе есть два потенциометра-focus и screen,с их помощью регулируется ускоряющее и фокусирующее напряжение.Выводы с красной изоляцией-высоковольтные выводы(screen, focus и второй анод кинескопа).

распиновка тдкс

Нумерация выводов против часовой стрелки,выводов в основном 10. Внутри ТДКС находятся высоковольтные диоды умножителя,их я доставал с помощью нагрева на костре и об этом есть статья.

Примерные напряжения на выводах:

-U второго анода-25 и более кВ,все зависит от размера кинескопа,ч/б или цветной кинескоп

-ускоряющее напряжение 300-800В

-напряжение фокусировки-4-7кВ

-напряжение видеоусилителя-200В,тюнера-30В и напряжение нити накала кинескопа 6.3В

трансформатор ТВС

В советских телевизорах и мониторах на кинескопе тоже есть строчный трансформатор,но он без умножителя,умножитель находится рядом на плате.Трансформатор этот ТВС-трансформатор высоковольтный строчный.

ферритовый сердечник из тдкс

Трансформатор выполнен с ферритовым П-образным сердечником без зазора,с магнитной проницаемостью примерно 2000НМС1 и 3000НМС1.Такие сердечники изготовляют на основе марганец-цинковых ферритов и имеют малые значения магнитных потерь в сильных магнитных полях на частотах,на которых работает трансформатор строчной развертки-15625Гц и выше,повышенные значения магнитной индукции при высокой t и подмагничивании.

Теперь пора проверить умножитель трансформатора.Проверка не проверит полностью ТДКС,но для схем высоковольтного генератора вполне пойдет.

прозвонка трансформатора тдкс

Нумерация выводов ТДКС идет слева-направо.Надо найти выводы 1-2 или 1-3 и прозвонить.Эти выводы находятся как-бы в стороне от других выводах.Если прозвонка мультиметра показывает по нулям или незначительное сопротивление,то к выводам надо подключить источник переменного напряжения,я взял механизм на основе шагового моторчика от сканера.

как проверить трансформатор ТДКС

Далее надо светодиод,подключить катодом к высоковольтному выводу анода(колпачек),а анод светодиода подключить к выводу 6 или 8 ТДКС.

проверка тдкс переменным напряжением и светодиодом

Теперь подать напряжение на вывод 1-2 и если умножитель с обмоткой рабочий,то светодиод засветит.

В ТДКС может оставаться высокое напряжение,это надо иметь ввиду при демонтаже его из плат.

Cтрочники для телевизоров / shema.okis.ru

Тип по КД на ШЦТ Группы типов по замене
Ua, конфигурация цоко-ля колич. выводов, наличие скобы, резистор анод-фокус аналог замены, Ua, конфигурация выводов, вывод скобы, резистор анод-фокус Замена МВК, доработки ШЦТ по схеме гашения, подстройка Uанода, Uускор, Uнакала (*) доработки ШЦТ по механике: сверление отверстий под скобу, фокус-резистор
АТ-2078/20G (25кВ) РЕТ-22-02 (25кВ) U, 10, есть, нет прежний МВК доработка под скобу прямая замена
U, 10, нет, нет РЕТ-22-04 (27кВ) U, 10, есть, нет прежний МВК, (*) доработка под скобу
  РЕТ-23-02 (25кВ) U, 10, есть, есть МВК и ШЦТ с элемента-ми гашения (**) доработка под скобу
  РЕТ-23-08 (27кВ) U, 10, есть, есть МВК и ШЦТ с элемента-ми гашения (**), (*) доработка под скобу
  РЕТ-31 (25кВ) U, 9, нет, есть МВК и ШЦТ с элемента-ми гашения (**) прямая замена
  ТДКС-36(36-01) (25кВ), U, 10, нет, есть МВК и ШЦТ с элемента-ми гашения (*) прямая замена
РЕТ-19-01 (25кВ), О, 10, нет, есть РЕТ-19-03 (27кВ) О, 10, нет, есть прежний МВК, (*) прямая замена
  ТДКС-32-02 (27кВ), О, 10, есть, нет прежний МВК, (*) доработка под скобу
РЕТ-19-03 (27кВ) О, 10, нет, есть ТДКС-32-02 (27кВ), О, 10, есть, нет прежний МВК доработка под скобу
РЕТ-19-08 (27кВ) O, 10, нет, есть ТДКС-32-04 (27кВ), O, 10, есть, нет прежний МВК доработка под скобу
РЕТ-22-02 (25кВ) U, 10, есть, нет РЕТ-22-04 (27кВ), U, 10, еcть, нет прежний МВК, (*) прямая замена
ТДКС-36 (36-01) (25 кВ), U, 10, нет, есть МВК и ШЦТ с элемента-ми гашения (**) прямая замена
РЕТ-22-04 (27кВ) U, 10, есть, нет РЕТ-23-08 (27кВ), U, 10, есть, есть МВК и ШЦТ с элемента-ми гашения (**) прямая замена
ТДКС-36-02 (27кВ), U, 10, нет, есть МВК и ШЦТ с элемента-ми гашения (**) прямая замена
РЕТ-22-23 (27кВ)
ТДКС-31-05
BFC-22-23 (Китай)
РЕТ-23-02 (25кВ), U, 10, есть, есть РЕТ-22-02 (25кВ), U, 10, еcть, нет прежний МВК прямая замена
РЕТ-22-04 (27кВ), U, 10, еcть, нет прежний МВК, (*) прямая замена
РЕТ-23-08 (27кВ), U, 10, еcть, есть прежний МВК, (*) прямая замена
РЕТ-31 (25кВ), U, 9, нет, есть прежний МВК прямая замена
ТДКС-36 (36-01) (25кВ), U, 10, нет, есть прежний МВК прямая замена
РЕТ-23-05 (27кВ), U, 10, есть, есть РЕТ-31-04 (27кВ), U, 9, нет, есть прежний МВК прямая замена
  ТДКС-36-03 (27кВ), U, 10, нет, есть прежний МВК прямая замена
РЕТ-23-08 (27кВ), U, 10, есть, есть РЕТ-22-04 (27кВ), U, 10, есть, нет прежний МВК прямая замена
PET-23-09 ТДКС-19, ТДС-25 прежний МВК прямая замена
РЕТ-31 (25кВ), U, 9, нет, есть РЕТ-22-02 (25кВ), U, 10, есть, нет прежний МВК доработка под скобу
  РЕТ-22-04 (27кВ), U, 10, есть, нет прежний МВК, (*) доработка под скобу
  РЕТ-23-02 (25кВ), U, 10, есть, есть
прежний МВК
доработка под скобу
РЕТ-31 (25кВ), U, 9, нет, есть РЕТ-23-08 (27кВ), U, 10, есть, есть прежний МВК, (*) доработка под скобу
  ТДКС-36 (36-01) (25кВ), U, 10, нет, есть прежний МВК прямая замена
РЕТ-31-04 (27кВ), U, 9, нет, есть РЕТ-23-05 (27кВ), U, 10, есть, есть прежний МВК доработка под скобу, прямая замена
  ТДКС-36-03 (27кВ), U, 10, нет, есть прежний МВК прямая замена
РЕТ-32-01 (27кВ), O, 10, есть, есть ТДКС-33-02 (27кВ), О, 10, есть, есть прежний МВК прямая замена
РЕТ-32-06 (27кВ), О, 10, есть, есть ТДКС-33-01 (27кВ), O, 10, есть, есть прежний МВК прямая замена
ТДКС-9-2-1 ТДКС-29-01 прежний МВК прямая замена
ТДКС-31-05 (27кВ) PET-22-23
BFC-22-23 (Китай)
1142. 5160B ф. Pulse Electronic
ТДКС-32-01 (25 кВ) О, 10, есть, нет ТДКС 33-04 прежний МВК прямая замена
ТДКС-32-02 (27кВ), О, 10, есть, нет РЕТ-19-03 (27кВ) О, 10, нет, есть МВК и ШЦТ с элемента-ми гашения (**) прямая замена
  ТДКС-33-05   прямая замена
ТДКС-32-04 (27кВ), O, 10, есть, нет РЕТ-19-08 (27кВ), O, 10, нет, есть МВК и ШЦТ с элемента-ми гашения (**) прямая замена
  ТДКС-33-07   прямая замена
  ТДКС-32-04М   прямая замена
ТДКС-32-04М (27кВ), O, 10, есть, нет ТДКС-33-07   прямая замена
  ТДКС-32-04   прямая замена
ТДКС-33-01 (27кВ), О, 10, есть, есть РЕТ-32-06 (27 кВ), О, 10, есть, есть прежний МВК
прямая замена
ТДКС-33-02 (27 кВ), О, 10, есть, есть РЕТ-32-01 (27кВ), O, 10, есть, есть прежний МВК прямая замена
ТДКС-33-07 (27кВ), ТДКС-32-04   прямая замена
  ТДКС-32-04М   прямая замена
ТДКС-36 (36-01) (25 кВ), U, 10, нет, есть РЕТ-22-02 (25кВ), U, 10, есть, нет прежний МВК доработка под скобу
  РЕТ-23-02 (25кВ), U, 10, есть, есть прежний МВК доработка под скобу прямая замена
  РЕТ-23-08 (27кВ), U, 10, есть, нет прежний МВК, (*) доработка под скобу прямая замена
  РЕТ-31 (25кВ), U, 9, нет, есть прежний МВК прямая замена
ТДКС-36-02 (27кВ), U, 10, нет, есть РЕТ-22-04 (27кВ), U, 10, есть, нет прежний МВК доработка под скобу
  РЕТ-23-08 (27кВ), U, 10, есть, есть прежний МВК доработка под скобу
ТДКС-36-03 (27кВ), U, 10, нет, есть РЕТ-23-05 (27кВ), U, 10, есть, есть прежний МВК доработка под скобу
  РЕТ-31-04 (27кВ), U, 9, нет, есть прежний МВК прямая замена

Высоковольтная дуга на ТДКС

Разобрал старый цветной телевизор и вытащил оттуда ТДКС(трансформатор диодно-каскадный строчный) TFB4039AD.

Где его можно применить? Самое полезное - плазменная зажигалка, но из-за больших габаритов подойдет разве что для опытов. Я повторил опыт, который называется лестница Иакова. Высокое напряжение подводится к двум проводникам расположенным вертикально в форме длинной буквы V. Дуга, нагреваясь начинает подниматься. По мере продвижения дуги вверх расстояние между проводниками увеличивается и в какой-то момент напряжения для поддержания дуги уже не хватает, она прерывается и вновь возникает внизу. Процесс повторяется.

Сначала нужно намотать катушку. Берем 60 см медного провода в лаковой изоляции диаметром 1мм. Сразу зачищаем и облуживаем концы, мотаем 8-10 витков на свободной стороне магнитопровода, зачищаем среднюю точку и делаем отвод, припаяв провод.

Теперь нужно собрать генератор колебаний. Самое простое это блокинг-генератор на одном транзисторе или его более мощный двухтактный вариант:

В эти схемы подойдут практически любые мощные биполярные транзисторы. Также можно применять и полевые транзисторы. Ток коллектора или ток стока должны быть больше, чем может дать источник питания. Напряжение коллектор-эмиттер или сток-исток должно быть минимум в двое больше чем напряжение питания. Крайне желательно для защиты полевых транзисторов ставить стабилитроны на 12-18 В. Транзисторы нужно обязательно установить на радиатор - греются прилично.

Я взял транзисторы w13009 и базовые резисторы по 470 Ом. Схема начинает работать от 1.5 В, правда дуга совсем маленькая. Максимум подавал на схему 19В. Дуга больше сантиметра, холодная, бумагу не поджигает. Потребляет 3.5 А, когда транзисторы нагреваются мощность дуги падает. Заменил резисторы на 1 кОм, ток потребления упал до 1.7А, а дуга выросла и транзисторы чуть меньше грелись. Убрал один из транзисторов - ток упал в два раза, а длина дуги осталась прежней.

Другая схема - zvs-драйвер. Транзисторы здесь греются не сильно, а дуга получается жирная и горячая - легко поджигает бумагу и дерево.

Транзисторы должны быть на напряжение в 4 раза выше напряжения питания и c током стока от 10А. Конденсатор C1 пленочный, на напряжение не менее 250В, от его емкости зависит частота колебаний. Стабилитроны ZD1-2 на напряжение 12-18В мощностью 1Вт. Резисторы мощностью 1Вт. Диоды D1-2 быстрые, с током не менее 1А и обратным напряжением не менее 400В.

Есть вариант схемы zvs-драйвера с двумя дросселями, без необходимости отвода от середины первички.

Приведенные схемы потребляют приличный ток, блок питания нужен мощный, хотябы от 5А. Если в нем есть защита от короткого замыкания, она может сработать. Возможно поможет увеличение индуктивности дросселя.

Теперь нужно определить контакты ТДКС между которыми будет дуга. Высоковольтный вывод это самый толстый красный провод идущий к кинескопу. Провода потоньше можно отрезать а тот, у которого изоляция толще припаять к одному из выводов. Обычно это вывод 8 или 6. Сначала подпаиваем провод к выводу 8. На фото он обведен кружком.

Подключаем намотанную на ТДКС катушку к схеме, и подаем питание, для начала вольт 5. С этого момента высоковольтные провода берем только плоскогубцами, даже после выключения питания. Сближаем высоковольтный провод с проводом подпаянным к выводу 8. Если дуги нет, пробуем поднять напряжение, меняем вывод с 8 на 6, проверяем все соединения, исправность транзисторов.

Как только дуга получена, можно переходить к опыту лестница Иакова. На каком-нибудь изоляторе наматываем оголенный медный провод в виде буквы V.

Конструкции нужно придать устойчивое положение проводами вверх, я закрепил изолятор в тисках. Остается подпаять высоковольтные провода и подать питание чтобы увидеть эффект: дуга будет бежать снизу вверх. Может потребоваться немного времени для ее разогрева и выхода на рабочий режим. Если дуга стоит в одном месте, берем плоскогубцы и пробуем увеличить угол между проводами.

Через пару минут начинает сильно вонять или озоном или оксидами азота, а скорее всего их смесью. Газы довольно опасные, лучше открыть окно и не держать дугу более 10 минут или проводить опыты на улице. Дуга также является источником ультрафиолетового излучения, опасного для глаз. Так что долго смотреть на нее не стоит. После отключения питания трансформатор способен хранить заряд достаточно долго, поэтому не забывайте разряжать его закоротив выводы.

2020-05-07 339

Как проверить строчный трансформатор мультиметром

На конкретном примере — Samsung KS9B — восстановление ТДКС FOK14A001

Поступил в ремонт телевизор samsung KS9B с диагнозом не включается. Не буду рассказывать всю процедуру поиска, скажу лишь, что изначально был на утечке конденсатор c406 в строчной развёртке.

Кстати довольно частое явление.

В этом и подобных шасси, при незапуске телевизора или строчной развёртки стоит обращать внимание на синие высоковольтные конденсаторы емкостью в сотни пикофарад, на напряжение 2 киловольта .
Менять лучше на 5 киловольтные. Возьмите современный конденсатор на 5 киловольт и подобный советский, и вы поймёте для чего.

Так вот, о FBT . Трансформатор был зверски замучан предыдущим мастером во время поиска неисправного конденсатора. Механический дефект. Попросту выдернутая ножка трансформатора.

Дефект проявлялся как выключение строчной при перегибании платы. Ну жалко было выбрасывать практически живой трансформатор, тем более что родной все же лучше качеством.
Как вы уже поняли из фотографии, я вытащил ножку плоскогубцами, и с помощью бормашинки аккуратно рассверлил отверстие вокруг бывшего вывода, немного под конус. Пока не добрался до меди.
Зачистил скальпелем и подпаял с флюсом кусочек гибкого провода МГТФ .

Таким же образом можно восстановить любой вывод строчного трансформатора.

Вариант когда на ТДКС пробивает высокое напряжение.

Это означает, что при изготовлении трансформатора вместо качественного изолятора была применена дешёвая пластмасса. Бороться тоже можно.
Если место пробоя визуально видно, сверлом около 5 мм диаметром делаю углубление в пластмассе, глубиной несколько миллиметров. Старайтесь не повредить обмотку. Если по поверхности трансформатора имеются следы копоти — удалить сначала тряпкой смоченной спиртом, затем слегка соскоблить ножом. Это нужно и для более плотного прилягания клея.

В качестве клея использую силиконовые свечи диаметром 11 миллиметров, и соответствующий паяльник-пистолет. Поскольку клей в горячем виде довольно текучий, стараюсь ограничить его растекание щечками из картона. В общем счёте у вас должна образоваться плюха не менее чем 1 см толщиной . Эстетика нас не волнует. Главное чтобы не пробило.
После такой обработки возвратов почти нет. Если обмотка внутри выжила и не замкнула, изоляция не подведёт.

Схему и описание “ Прибор для проверки ТДКС и ОС в телевизорах ” я взял из статьи Романова. М., Израиль. Он пишет “ Я пользуюсь им уже 6-7 лет, и за это время практически все неисправные ТДКСы были задефектованы именно им. Надежность его использования подтверждает практика. Основной показатель при проверке выпаянного ТДКС – это звук, раздающийся в пьезокерамическом излучателе с частотой 15 кГц, который легко услышать при исправном трансформаторе или ОС. При проверке ТДКС подключается только коллекторная обмотка”.

Кто то скажет, что этот прибор для проверки катушек уже потерял свою актуальность, потому, что современные телевизоры не имеют ТДКСов и ОС и будет прав только отчасти потому, что этот прибор так же можно использоваьт для проверки других индуктивностей в сравнении. Например, если мы имеем 2 одинаковых трансформатора и один из них заведомо исправный, то по тому как реагирует прибор, мы можем судить об исправности испытуемого трансформатора.
Детали. Пьезокерамический излучатель (например, от китайского будильника), транзисторы КТ315 или подобные, диоды 1N4148. Резисторы, стоящие в коллекторах транзисторов, включающих светодиоды (R5, R8), придется подобрать по четкому срабатыванию LED1 при подключении любого проводника и LED2,
только при подключении исправного ТДКС.

Пользоваться данным устройством очень просто: подключить два конца коллекторной обмотки испытуемого трансформатора к точкам LX1, если ТДКС исправен, загорается светодиод LED1-слышен писк 15 кГц, если писка нет – ТДКС нерабочий.
При проверке отклоняющая система, вместо писка загорается светодиод LED2. Любой короткозамкнутый виток или пробитый диод в высоковольтной обмотке проверяемого строчного трансформатора или отклоняющей системы срывают резонанс, и звук отсутствует или ослабляется до такой степени, что его еле-еле слышно.

Мой отзыв о работе этой схемы положительный. Пользуюсь прибором уже примерно лет 8 и не только при ремонте телевизоров и мониторов.

Схема работает устойчиво без сбоев. Собрана в коробке от магнитофонной касеты.

После сборки заработала сразу и в наладке не нуждалась.

Так, что все желающие могут повторять зту схему без сомнений.

Это фото пробника собранного мной по выше приведёной схеме.

Пробник для проверки ТДКС и строчных катушек ОС в телевизорах с замкнутыми щупами.

А это этикетка наклееная на боковую стенку прибора для быстрой справки о его работе.

Одной из нередко встречающихся неисправностей ТДКС (в зарубежной литературе – FBT) является пробой внутреннего высоковольтного анодного конденсатора, осуществляющего фильтрацию выпрямленного напряжения, подаваемого на анод ЭЛТ. В приводимой ниже статье рассказывается о восстановлении подобных ТДКС от мониторов GOLDSTAR 1468, CTX PL5A, SAMSUNG SyncMaster 400b, SAMTRON 50E и DAEWOO CMC-1707B.Первыми признаками приближения подобной неисправности являются периодически слышимые во время работы монитора щелчки (прострелы) – кратковременные пробои в высоковольтном конденсаторе, во время которых пропадает изображение на экране монитора. На рис.1 приведена схема подключения ТДКС типа 6174Z-2001A в выходном каскаде строчной развертки 14"" монитора GOLDSTAR 1468 (CHASSIS NO. CA-32).

ри включении монитора индикатор на передней панели светится, изображение отсутствует, слышен громкий треск. На плате монитора, в районе расположения ТДКС виден "сгоревший" конденсатор. Убедиться в том, что причиной отсутствия изображения является именно пробой высоковольтного анодного конденсатора можно измерив сопротивление между выводом анодного напряжения(присоской на ЭЛТ) и нижним выводом высоковольтного конденсатора – вывод 12 ТДКС, см. рис.2а. У исправного трансформатора данное сопротивление будет составлять величину более 200 МОм (максимальный предел измерения сопротивлений у имеющегося мультиметра Mastech M9502), а у неисправного – десятки:сотни кОм.
Поскольку приобрести новый ТДКС для монитора не удалось, было решено попытаться восстановить работоспособность трансформатора путем устранения влияния пробитого конденсатора на работу схемы монитора (в этом случае его роль в какой-то мере будет выполнять собственная емкость анода ЭЛТ). Ниже приводится методика, составленная на основе собственного опыта по восстановлению ТДКС, целью которой является отключение и изоляция нижнего вывода пробитого конденсатора от других элементов схемы монитора. Для выполнения этого необходимо:
1.-выпаять ТДКС из платы монитора, отключить выводы FOCUS и SCREEN (G2) от платы ЭЛТ, отключить "присоску" от ЭЛТ.
2.-сверлом диаметром около 2 мм, аккуратно высверлить ("выфрезеровать") материал корпуса ТДКС вокруг вывода, удалить сам вывод и провод, уходящий вглубь корпуса к выводу конденсатора, высверлить в этом месте отверстие глубиной около 7:10 мм (см. рис.2б)
3.-удалить опилки из отверстия, обезжирить отверстие и участок корпуса вокруг него спиртом, затем заполнить отверстие и участок вокруг него автогерметиком (см. рис.2в). Мной был использован АВТОГЕРМЕТИК-ПРОКЛАДКА производства ОАО КЗСК, г.Казань, ТУ 2384-031-05666764-96, выпускается в жестяной тубе, масса нетто 75 г, приобретенный в ближайшем магазине автозапчастей.
4.-дать высохнуть герметику, согласно инструкции по применению, в течение 48 часов, затем впаять ТДКС в плату, подключить выводы FOCUS и SCREEN (G2) к плате ЭЛТ, подключить "присоску" к ЭЛТ.

Кроме этого на корпусе ТДКС, в районе расположения высоковольтного конденсатора имеются трещины, которые также заливаются герметиком. Далее необходимо заменить вышедшие из строя элементы схемы монитора, в данном случае это – конденсатор С723 емкостью 1 мкФ_63 В (неэлектролитический).
На рис. 3 представлена схема подключения ТДКС типа 6174Z-1006C/47F13-0770G в выходном каскаде строчной развертки 15"" монитора CTX PL5A (DBL1454EL).

При включении монитора индикатор на передней панели светится, изображение отсутствует, по словам владельца перед этим был слышен громкий щелчок и чувствовался запах гари, при осмотре, на плате монитора заметен обуглившийся R717. Кроме выполнения операций, аналогичных описанным выше для ТДКС типа 6174Z-2001A, необходимо заменить вышедшие из строя элементы схемы монитора – резистор R717 сопротивлением 3.9 кОм, электролитический конденсатор С721 емкостью 1 мкФ_50 В и трехвыводный стабилитрон IC701 типа TL431. После этого работоспособность монитора восстанавливается. Качество работы при этом можно признать удовлетворительным, поскольку становится достаточно заметным изменение размера растра при смене сюжета изображения. К настоящему времени, восстановлена работоспособность двух мониторов CTX PL5A, с подобными дефектами ТДКС.
На рис.4 изображен фрагмент схемы подключения ТДКС типа FKD-15A001 в выходном каскаде строчной развертки монитора SAMSUNG SyncMaster 400b (Basic: CKA4217L).

При включении монитора индикатор на передней панели светится, изображение отсутствует, слышен громкий треск в районе расположения ТДКС. Как и в случае с монитором GOLDSTAR 1468, кроме удаления и заливки герметиком вывода 12, также потребовалось залить герметиком трещину на корпусе трансформатора в месте расположения высоковольтного конденсатора. Для этого по всей длине трещины лучше всего сделать небольшое углубление (канавку) сверлом, диаметром 2:4 мм. Остальные элементы схемы монитора исправны.
На рис.5 представлено подключение ТДКС типа FKG-15A001 в схеме выходного каскада строчной развертки монитора SAMTRON 50E (Basic: CHA5227L).

При включении монитора индикатор на передней панели монитора вспыхивает и сразу же гаснет – срабатывает защита блока питания (БП), при этом перегрузка во вторичных цепях блока не обнаружена. После включения лампы накаливания (220 В/60 Вт) в разрыв цепи напряжения В+, БП запускается нормально, форма ИОХ на коллекторе выходного транзистора строчной развертки (НОТ) Q402 – правильная. Проверка сопротивления цепи: вывод высокого напряжения ТДКС – общий провод монитора, дает результат – 68 кОм, из чего следует, что именно пробой высоковольтного конденсатора является причиной срабатывания защиты БП. После высверливания вывода 12 и заливки герметиком, работоспособность монитора восстанавливается, остальные элементы схемы исправны.
Еще один монитор, ТДКС которого был восстановлен подобным образом – DAEWOO CMC-1707B (17""). В этом мониторе используется трансформатор типа FFA87017U (нижний вывод высоковольтного конденсатора также – 12), после его ремонта, в схеме монитора был заменен вышедший из строя резистор цепи ABL – R468 сопротивлением 3.3 кОм.
В мониторах GOLDSTAR 1468, SAMSUNG SyncMaster 400b, SAMTRON 50E и DAEWOO CMC-1707B, в отличие от монитора CTX PL5A, изменения размеров растра при смене сюжета изображения, после отключения высоковольтного конденсатора не наблюдаются. Качество работы этих мониторов восстанавливается практически в полном объеме, возможно небольшое уменьшение яркости изображения, которое легко скомпенсировать вращением движка регулировочного резистора SCREEN на ТДКС.
Приведенный выше метод можно использовать при восстановлении трансформаторов с пробитым анодным конденсатором и от других моделей мониторов (как впрочем, наверное и телевизоров). При этом важно не забывать после восстановления ТДКС проверять и в случае неисправности заменять элементы схемы ограничения тока лучей (ОТЛ), в иностранной литературе – ABL (Automatic Beam Limiter), поскольку в противном случае, даже при успешном восстановлении ТДКС, изображение на экране монитора будет отсутствовать.
В заключении можно отметить, что хотя вышеописанная методика восстановления ТДКС и не всегда позволяет полностью восстановить прежнее качество работы монитора (например, для CTX PL5A), но думается, что подобный ремонт все же имеет право на существование. Например, как временная мера, на период поиска нового ТДКС, или же в качестве не гарантийного ремонта, по желанию клиента.

Инженер фирмы MM-Company (г.Омск)
Кишков Дмитрий Владимирович

Немного хотелось бы добавить и от себя. Действительно, метод ремонта очень простой и в своём роде оригинален. Таким методом я лично отремонтировал несколько ТДКС от мониторов "Studio Workstation – 520" фирмы LG китайского производства, результаты замечательные. Да и найти такой трансформатор не представляется возможности, нет в "partnambe" мануала. Что и побудило отремонтировать, а что делать? Для заливки высверленного места я использовал плавкий прозрачный компаунд, что используется для приклеивания панели кинескопа (верное название "Малекулярный клей") к самой горловине кинескопа, всё равно при демонтаже её приходится удалять. Плавить следует паяльником с хорошо очищенным жалом, чтоб в компаунд не попала грязь, снижающая надёжность. Так как указывал автор, ёмкостью служит анод кинескопа, после ремонта ТДКС и установки его на место, очень незаметно изменились яркость и фокусировка, что легко устраняется регуляторами "Screen" и "Focus", находящимися на самом трансформаторе. Но лучше все же использовать для заливки материалы тяжело поддающиеся плавлению.

ТДКС, что это такое? Проще сказать — это трансформатор, спрятанный в герметичный корпус, так как напряжения в нем значительные и корпус защищает от высокого напряжения расположенные рядом элементы. ТДКС используется в строчной развертке современных телевизоров.

Раньше в отечественных телевизорах цветных и черно-белых напряжение второго анода кинескопа, ускоряющее и фокусировки, вырабатывалось в два этапа. С помощью ТВС (трансформатор высоковольтный строчный) получалось ускоряющее напряжение, а дальше с помощью умножителя получали напряжение фокусировки и напряжение для второго анода катода.

У ТДКС расшифровка такая — трансформатор диодно-каскадный строчный, вырабатывает напряжение питания второго анода кинескопа 25 — 30 кВ, а так же формирует ускоряющее напряжение 300 — 800 В, напряжение на фокусировки 4 — 7 кВ, подает напряжение на видеоусилители — 200 В, тюнера — 27 31 В и на нити накала кинескопа. В зависимости от ТДКС и схемы построения, формирует дополнительные вторичные напряжения для кадровой развёртки. С ТДКС снимаются сигналы ограничения тока луча кинескопа и автоподстройки частоты строчной развёртки.

Состав трансформатора

Устройство ТДКС рассмотрим на примере тдкс 32-02. Как и положено трансформаторам он имеет первичную обмотку, на которую подается напряжение питания строчной развертки, а также снимается питание для видеоусидителей и вторичные обмотки, для питания уже указанных выше цепей. Количество их может быть различным. Питание второго анода, фокусировки и ускоряющего напряжения происходит в диодно-конденсаторном каскаде с возможностью их регулировки потенциометрами. Еще, что следует отметить это расположение выводов, в большинстве своем трансформаторы бывают U — образные и O — образные.

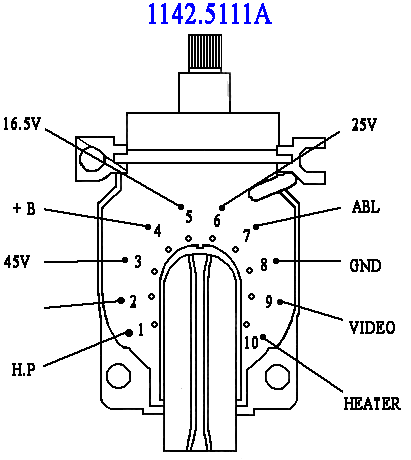

В таблице ниже приведена распиновка ТДКС 32 02 и его схема.

Характеристика трансформатора, назначение выводов

Нумерация начинается если смотреть снизу, слева на право, по часовой стрелке.

Замена

Подобрать для нужного ТДКС аналоги трудно, но возможно. Просто необходимо сравнить характеристики имеющихся трансформаторов с нужным, по выходным и входным напряжениям, а так же по совпадению выводов. Например, для ТДКС 32 02 аналог — РЕТ-19-03. Однако хотя они идентичны по напряжению, у РЕТ-19-03 отсутствует отдельный вывод заземления, но проблем это не создаст, так как он просто соединен внутри корпуса на другой вывод. Прилагаю для некоторых тдкс аналоги

Иногда не получается найти полный аналог ТДКС, но есть схожий по напряжениям с различием в выводах. В этом случае нужно после установки трансформатора в шасси телевизора, разрезать не совпадающие дорожки и соединить в нужной последовательности кусочками изолированного провода. Будьте внимательны при проведении данной операции.

Поломки

Как и всякая радиодеталь, строчные трансформаторы тоже ломаются. Так как цены на некоторые модели достаточно велики, необходимо сделать точную диагностику поломки, чтобы не выкинуть деньги на ветер. Основные неисправности ТДКС это:

  • пробой корпуса;
  • обрыв обмоток;
  • межвитковые замыкания;
  • обрыв потенциометра screen.

С пробоем изоляции корпуса и обрывом более менее все понятно, а вот межвитковое замыкание выявить достаточно трудно. Например, пищит ТДКС, это может быть вызвано как нагрузкой во вторичных цепях трансформатора, так и межвитковым замыканием. Самое лучшее использовать прибор для проверки ТДКС, ну а если такового нет искать альтернативные варианты. О том, как проверить ТДКС телевизора, можно почитать в статье на сайте «Как проверить трансформатор«.

Восстановление

Пробой — это обычно трещина в корпусе, в этом случае ремонт ТДКС будет достаточно прост. Зачищаем крупной наждачной бумагой трещину, очищаем его, обезжириваем и заливаем эпоксидной смолой. Слой делаем достаточно толстый, не менее 2 мм, для исключения повторного пробоя.

Восстановление ТДКС при обрыве и замыкании витков крайне проблематично. Помочь может только перемотка трансформатора. Никогда не выполнял такую операцию, так как она очень трудоемка, но при желании, конечно, все возможно.

При обрыве обмотки накала лучше ее не восстанавливать, а сформировать из другого места. Для этого наматываем пару витков изолированным проводом вокруг сердечника ТДКС. Направление намотки не важно, но если нить накала не засветилась, поменяйте местами провода. После намотки нужно установить напряжения накала при помощи ограничительного резистора.

Если не регулируется ускоряющее напряжение (screen), то в данном случае можно сформировать его. Для этого надо создать постоянное напряжение около 1kV с возможностью его регулировки. Такое напряжение есть на коллекторе строчного транзистора, импульсы на нем могут быть до 1,5 кВ.

Схема проста, напряжение выпрямляется высоковольтным диодом и регулируется потенциометром, который можно взять с платы кинескопа старого отечественного телевизора 2 или 3УСЦТ.

Форум РадиоКот
http://radiokot. ru/forum/
Кто как проверяет импульсные трансформаторы без разборки?
http://radiokot.ru/forum/viewtopic.php?f=11&t=120939
Страница 1 из 2
Автор: Cahes [ Вс сен 13, 2015 20:53:58 ]
Заголовок сообщения: Кто как проверяет импульсные трансформаторы без разборки?
Прошу поделиться мастерством на предмет проверки импульсных трансформаторов без разборки. Типичный случай – преобразователь не работает, разбираем трансформатор – всё оказывается в порядке. Как узнать без разборки – в чём причина, на что он способен, какой ему режим рекомендован, зазор, рекомендации и тп. Возможно есть компьютерный тестер?
Автор: Телекот [ Вс сен 13, 2015 21:01:44 ]
Заголовок сообщения: Re: Кто как проверяет трансформаторы без разборки?
В импульсных преобразователях трансформатор практически не выходит из строя, так что проверять его надо в последнюю очередь после всех деталей. В моей практике более 30 лет видел 2 дохлых трансформатора. В одном сердечник расклеился другой сожгли сами владельцы.
Автор: Пилот [ Пн сен 14, 2015 08:14:04 ]
Заголовок сообщения: Re: Кто как проверяет импульсные трансформаторы без разборки
Проверять приходится разве что высоковольтные трансы подсветки мониторов на кз витки Я делал с помощью измерителя ЭПС конденсаторов – стал им на первичку и при замыкании исправной вторички показания должны резко упасть, если падают не слишком сильно – межвитковое. Измерением индуктивности можно проверять по таким же признакам
Автор: RadioSanta [ Пн сен 14, 2015 21:47:44 ]
Заголовок сообщения: Re: Кто как проверяет импульсные трансформаторы без разборки
Почитал много инфо на эту тему и лучший метод это генератор+осцилл. Проверял пару раз, на обмотке должна быть синусоида, более-менее, резкие изломы говорят о проблемах. Подавал с генератора 10 вольт синусоиду через резистор 1 ком на первичку и гонял частоту до 50 кГц. Форма синусоиды неважна, не должно быть ступенек.

Кстати, только что сообразил, я тут по случаю прихватизировал фирменный генератор шума НЧ, вот надо его попробовать, как вариант, ну а что, это идея )))

Автор: m.ix [ Пн сен 14, 2015 23:00:51 ]
Заголовок сообщения: Re: Кто как проверяет импульсные трансформаторы без разборки
выискивать козу при прогреве весьма не лёгкая работа.
в общем казу нужно греть.
Автор: RadioSanta [ Пн сен 14, 2015 23:07:27 ]
Заголовок сообщения: Re: Кто как проверяет импульсные трансформаторы без разборки
Зачем? Если есть КЗ при старте на холодном трансформаторе, какой смысл греть?
Автор: Borodach [ Пн сен 14, 2015 23:14:09 ]
Заголовок сообщения: Re: Кто как проверяет импульсные трансформаторы без разборки

Этот прибор позволяет определять исправность трансформатора по добротности обмотки, намотанной толстым проводом и с небольшим количеством витков. Особенно эффективно использование прибора для проверки трансформаторов с ферритовым сердечником: ТВС, ТДКС, ТПИ, а также катушек зажигания автотранспорта. Прибор работает в частотном диапазоне 0,37. 24 кГц. Проверяемый трансформатор подключается к клеммам XI, Х2. Манипулируя R1 и тумблерами SI, S2, настраиваются на резонанс. Если удается добиться показаний РА больших, чем без трансформатора и с выключенными SI, S2, то трансформатор можно считать исправным. При сборке надо знать, что R1 – два переменных резистора, собранных в одном корпусе и изменяющихся синхронно. Конденсаторы С1 и С2 подстраиваются в небольших пределах для получения на выводе 13 микросхемы максимального синусоидального и равномерного на всех частотах сигнала. Вместо диодов VD1, VD6 можно использовать другие высокочастотные диоды. Вместо РА можно использовать любой стрелочный указатель уровня записи бытового аудиомагнитофона.
Электрик №4 2004г стр. 26

Автор: RadioSanta [ Пн сен 14, 2015 23:25:46 ]
Заголовок сообщения: Re: Кто как проверяет импульсные трансформаторы без разборки
Для ТКДС проблему решил просто, купил приборчик маленький, там принцип простой – импульс дает в катушку и считает сколько импульсов при самоиндукции пришло обратно. Если 4 – это хорошо, если 6-8, то гарантированно ТДКС исправен. Конечно добротность играет роль.

Для ИБП сложнее, витков мало, габариты маленькие, я остановился на генераторе с осциллографом, думаю, это лучшее.

Автор: Cahes [ Чт сен 17, 2015 22:47:44 ]
Заголовок сообщения: Re: Кто как проверяет импульсные трансформаторы без разборки
Так, одинаковых трансов не встречаю, проверка сравнением – не вариант. Подход в идеале – вообще просто транс с обмотками воткнуть и узнать – как воткнул.

Про прогрев КЗ не понял.

Сделал такую штуковину на предмет короткозамкнутых витков:

По рекомендациям: разорванный магнитопровод испытуемого трансформатора ввести в разрыв магнитопровода индуктивности резонансного генератора, если есть КЗ-витки – звук резко упадёт или вообще исчезнет.

Использовал дроссель с, думаю витков триста тонкого провода, обмоткой. Собрал блокинг, на ОС несколько десятков витков, на главную обмотку конденсатор (подобрал на несколько килогерц), на смещение регулятор на 10кОм, питание – 9В (от 50-ти герцового транса и двух кренок с тремя конденсаторами фонит безбожно (не ожидал), использую крону). Параллельно главной обмотке телефон на 2200Ом через конденсатор 1мкФ.

Правильно ли я поступил – используя дроссель? Цель – иметь готовый удобно разорванный сердечник.

На фотке справа испытуемый транс. Правильно ли я его испытую?

Этот транс не запускался ни в какую ни при каких параметрах деталей на блокинговом обратноходе на 300В, ни при каких комбинациях фаз, в то время как другие работали. От смещения и нагрева открывался транзистор, но обраткой не закрывался, выгорал. Обмотки звонятся, какие-то индуктивности имеются. Опытом не обладаю, грешу на межвитковое, правильно ли я выбрал путь проверки?

При вносе в поле изменяется тональность звука, падает частота примерно в два раза, плавно и медленно, по мере приближения. Говорит ли это о межвитковом КЗ?

Автор: RadioSanta [ Чт сен 17, 2015 23:07:11 ]
Заголовок сообщения: Re: Кто как проверяет импульсные трансформаторы без разборки
Не идите по простому пути, для этого надо знать заранее индуктивность внешней.
1) Использовать набор похожих катушек. Если генерация срывается – однозначно КЗ.
2) Были схемы похожих пробников, но там катушки одевались на ферритовый стержень. Погрешность большая сразу указывалась в зависимости от внешней проверяемой индуктивности. И даже полная неработоспособность.
3)
Просто индуктивность меняется, такое первое впечатление. Замкните виток, причем большой в диаметре и сравните.
4) Проверять надо на слабом токе, это конечно только блокинг.
Автор: АлексейС [ Сб сен 19, 2015 16:46:49 ]
Заголовок сообщения: Re: Кто как проверяет импульсные трансформаторы без разборки
Сделал себе вот такую хрень: http://e-scope. com.ua/article-7/proverk . aniya.html Звоню якоря,статоры,трансы. При К.З хоть в одной обмотке генерацию настроить не удается.В импульсниках звонится высоковольтная обмотка т.к в низковольтной слишком мало витков
Автор: Электpониk [ Пн ноя 14, 2016 20:55:08 ]
Заголовок сообщения: Re: Кто как проверяет импульсные трансформаторы без разборки
Давно уже пользуюсь таким чудо прибором. Определение исправности импульсных трансформаторов занимает пару секунд и выпаивать не нужно. Называется он BR886A, покупал на алиэкспресс.

Наклейки на русском рисовал сам, так как надписи все были китайскими иероглифами.
Тема для обсуждения прибора и работы с ним тут.
Автор: Телекот [ Пн ноя 14, 2016 21:24:24 ]
Заголовок сообщения: Re: Кто как проверяет импульсные трансформаторы без разборки
И много неисправных трансформаторов нашёл?
Автор: Электpониk [ Вт ноя 15, 2016 14:16:40 ]
Заголовок сообщения: Re: Кто как проверяет импульсные трансформаторы без разборки

Пока только один в блоке питания DVB-T2 приставки, которая была после грозы. Взорвался ШИМ и стабилитрон пробило. Всё заменил, но БП не запускался. Оказалось межвитковое в трансформаторе, прибор BR886 показал E1. Перемотал транс и всё заработало.

Автор: Телекот [ Вт ноя 15, 2016 14:21:00 ]
Заголовок сообщения: Re: Кто как проверяет импульсные трансформаторы без разборки
Грозовой может.
Автор: RadioSanta [ Ср ноя 16, 2016 00:27:23 ]
Заголовок сообщения: Re: Кто как проверяет импульсные трансформаторы без разборки
Мне кажется, что.
Если нормальная индуктивность, то надо мерять по уровню 0.7, относительно амплитуды и конечно только синус с генератора (особенность последующего усреднения сигнала, меандр не нужен).

Сравнивать далее с выпрямленным постоянным напряжением и как только будет искажение амплитуды, то постоянка на выходе ОБЯЗАТЕЛЬНО падает, в зависимости от искажения сигнала. Добротность уже не причем.

Источник высокого напряжения своими руками

Для самостоятельного изготовления флокатора, пистолета порошковой покраски или электростатической коптильни требуется источник высокого напряжения. И если первые два устройства требуют 75-100 киловольт, то высоковольтный генератор для коптильни работает при 15-20.

В сети есть множество схем высоковольтных генераторов сделанных с использованием строчных трансформаторов от мониторов, телевизоров или автомобильных катушек зажигания. В большинстве своём их схемотехника удручает – как правило это простейшие обратноходовые преобразователи, а значит транзистор в них будет работать в роли кипятильника т.к. для новичка наверняка не имеющего осциллографа рассчитать снаббер практически не реально.

Схемы из прошлого века на тиристорах с питанием от сети 220 вольт опасны и в случае неосторожности могут привести к печальным последствиям. Мы же сделаем резонансный полумост на ТДКС.

Давайте посмотрим схему:

Схема высоковольтного генератора

Список компонентов:

  1. U1 – «IR2153»;
  2. C1 – электролит 470-1000uf 16v, желательно Low Esr;
  3. C2 – керамика 1n;
  4. C3, C4 – керамика 100n;
  5. C5, C6 – полипропилен 470nf 630v;
  6. R1 – многооборотный подстроечный резистор;

Остальные компоненты вопросов думаю не вызывают.

Файл печатной платы: ir2153.lay6[0,03 MB]

В качестве генератора используется распространённая микросхема IR2153, для работы которой требуются всего несколько деталей в обвязке: времязадающая RC цепочка и конденсатор с диодом для верхнего ключа.

Транзисторы при сборке необходимо установить на небольшие радиаторы, я этого делать не стал т.к. плата нужна лишь для демонстрации. Так же не рекомендую включать устройство без запаянного электролитического конденсатора, может получится ситуация когда через ключи потечет сквозной ток.

Номиналы времязадающей цепи с помощью подстроечного резистора позволяют микросхеме работать в диапазоне частот примерно от 7 до 146kHz. В процессе настройки включать высоковольтный генератор желательно через амперметр для контроля тока, при этом желательно что бы блок питания выдавал не менее 3-х ампер при 12 вольт.

Подстроечным резистором можно пройтись по всему диапазону частот для нахождения резонансных участков, при этом для получения 20 киловольт искровой разряд не должен превышать буквально 1.5 см, а ток потребления при этом должен быть около 0.6-0.8А.

Если добиться таких результатов не удается то есть два варианта. Первый из них «поиграть витками», увеличивая или уменьшая их количество, второй – заменить резонансный конденсатор с 470 на 330 или 220 нанофарад. У меня все заработало сразу после сборки, но как говориться – если вдруг.

Перед намоткой первичной обмотки на ТДКС феррит следует изолировать изолентой или скотчем, мотать следует эмальпроводом 0. 6-0.8мм, или (что лучше) сразу двумя-тремя проводами 0.6 параллельно. Провода от трансформатора до платы желательно не более 10 сантиметров.

Не следует забывать что во вторичной обмотке ТДКС как правило находится диод, поэтому умножитель напряжения к нему не подключишь.

Для использования в электростатической коптильне параллельно выходам необходимо поставить конденсатор ~30kV 470pf – 2.2n и выходной токоограничительный резистор.

Please enable JavaScript to view the comments powered by Disqus.

Что такое тдкс. Источник высокого напряжения из тдкс Электрические схемы с твс 110

Устройство входит в число высоковольтных игрушек с применением интегрального таймера 555. Достаточно интересная работа девайса может вызвать особый интерес не только среди радиолюбителей. Такой высоковольтный генератор очень прост в изготовлении и не нуждается в дополнительной настройке.
Основа - генератор прямоугольных импульсов построенный на микросхеме 555. В схеме также применен силовой ключ, в роли которого N-канальный полевой транзистор IRL3705.

В этой статье будет рассмотрена детальная конструкция с подробным описанием всех используемых компонентов.
Активных компонентов в схеме всего два - таймер и транзистор, ниже распиновка выводов таймера.

Думаю, никаких затруднений с выводами не будет.

Силовой транзистор имеет следующую цоколевку.

Схема не новинка, ее давно используют в самодельных конструкциях где есть необходимость получения повышенного напряжения (электрошоковые устройства, гаусс-пушки и т.п.).

Аудио-сигнал подается на вывод контроля микросхемы через пленочный конденсатор (можно и керамический), емкость которого желательно подобрать опытным путем.

Хочу сказать, что устройство работает и достаточно хорошо, но не советуется включать на долгое время поскольку схема не имеет дополнительного драйвера для усиления выходного сигнала микросхемы, поэтому последняя может перегреться.


Если уж решили сделать такое устройство в качестве сувенира, то стоит использовать схему ниже.

Такая схема уже может работать в течении долгого времени.

В ней таймер питается от пониженного напряжения, этим обеспечивается долговременная работа без перегревов, а драйвер снимает перегруз с микросхемы. Этот преобразователь отличный вариант, хотя компонентов на порядок больше. В драйвере можно использовать буквально любые комплементарные пары малой и средней мощности, начиная от КТ316/361 заканчивая КТ814/815 или КТ816/817.

Схема может работать и от пониженного напряжения 6-9 вольт. В моем случае установка питается от аккумулятора бесперебойника (12 Вольт 7А/ч).

Трансформатор - использован готовый. Если установка собирается для показов, то стоит мотать высоковольтный трансформатор самому. Это резко уменьшит размеры установки. В нашем случае был использован строчный трансформатор типаТВС-110ПЦ15. Ниже представляю намоточные данные используемого строчного трансформатора.

Обмотка 3-4 4витка (сопротивление обмотки 0,1 Ом)
Обмотка 4-5 8витков (сопротивление обмотки 0,1 Ом
Обмотка 9-10 16витков (сопротивление обмотки 0,2 Ом)
Обмотка 9-11 45витков (сопротивление обмотки 0,4 Ом)
Обмотка 11-12 100витков (сопротивление обмотки 1,2 Ом)
Обмотка 14-15 1080витков (сопротивление обмотки 110-112 Ом)

Без подачи сигнала на вывод контроля таймера, схема будет работать как повышающий преобразователь напряжения.
Штатные обмотки строчного трансформатора не позволяют получать длинную дугу на выходе, именно в связи с этим можно мотать свою обмотку. Она мотается на свободной стороне сердечника и содержит 5-10 витков провода 0,8-1,2мм. Ниже смотрим расположение выводов строчного трансформатора.

Самый оптимальный вариант - использование обмоток 9 и 10, хотя проводились опыты и с другими обмотками, но с этими результат очевидно лучше.
В ролике, к сожалению не хорошо слышны слова, но в реале их можно четко слышать. Такой "дуговый" громкоговоритель имеет ничтожный КПД, который не превышает 1-3%, поэтому такой метод воспроизведения звука не нашел широкого применения и демонстрируется в пределах школьных лабораторий.

Список радиоэлементов
Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот
Программируемый таймер и осциллятор

NE555

1 В блокнот
Линейный регулятор

UA7808

1 В блокнот
T1 MOSFET-транзистор

AUIRL3705N

1 В блокнот
VT1 Биполярный транзистор

КТ3102

1 В блокнот
VT2 Биполярный транзистор

КТ3107А

1 В блокнот
С1 Конденсатор 2. 2 нФ х 50В 1 Керамический В блокнот
С2 Конденсатор 100 нФ х 63В 1 Пленочный В блокнот
R1 Резистор

1 кОм

1 0.25 Вт В блокнот
R2 Резистор

Печать

ТДКС, что это такое? Проще сказать — это трансформатор, спрятанный в герметичный корпус, так как напряжения в нем значительные и корпус защищает от высокого напряжения расположенные рядом элементы. ТДКС используется в строчной развертке современных телевизоров.

Раньше в отечественных телевизорах цветных и черно-белых напряжение второго анода кинескопа, ускоряющее и фокусировки, вырабатывалось в два этапа. С помощью ТВС (трансформатор высоковольтный строчный) получалось ускоряющее напряжение, а дальше с помощью умножителя получали напряжение фокусировки и напряжение для второго анода катода.

У ТДКС расшифровка такая — трансформатор диодно-каскадный строчный, вырабатывает напряжение питания второго анода кинескопа 25 — 30 кВ, а так же формирует ускоряющее напряжение 300 — 800 В, напряжение на фокусировки 4 — 7 кВ, подает напряжение на видеоусилители — 200 В, тюнера — 27 31 В и на нити накала кинескопа. В зависимости от ТДКС и схемы построения, формирует дополнительные вторичные напряжения для кадровой развёртки. С ТДКС снимаются сигналы ограничения тока луча кинескопа и автоподстройки частоты строчной развёртки.

Устройство ТДКС рассмотрим на примере тдкс 32-02. Как и положено трансформаторам он имеет первичную обмотку, на которую подается напряжение питания строчной развертки, а также снимается питание для видеоусидителей и вторичные обмотки, для питания уже указанных выше цепей. Количество их может быть различным. Питание второго анода, фокусировки и ускоряющего напряжения происходит в диодно-конденсаторном каскаде с возможностью их регулировки потенциометрами. Еще, что следует отметить это расположение выводов, в большинстве своем трансформаторы бывают U — образные и O — образные.

В таблице ниже приведена распиновка ТДКС 32 02 и его схема.

Характеристика трансформатора, назначение выводов

Тип

колич

вывод

Uанода

видео

накал

26/40В

15В

ОТЛ

фокус-

корпус

заземл.

анод-

фокус

питания

развертки

ТДКС-32-02

27кВ

1-10

есть

нет

115 В

Нумерация начинается если смотреть снизу, слева на право, по часовой стрелке.

Замена

Подобрать для нужного ТДКС аналоги трудно, но возможно. Просто необходимо сравнить характеристики имеющихся трансформаторов с нужным, по выходным и входным напряжениям, а так же по совпадению выводов. Например, для ТДКС 32 02 аналог — РЕТ-19-03. Однако хотя они идентичны по напряжению, у РЕТ-19-03 отсутствует отдельный вывод заземления, но проблем это не создаст, так как он просто соединен внутри корпуса на другой вывод. Прилагаю для некоторых тдкс аналоги

Иногда не получается найти полный аналог ТДКС, но есть схожий по напряжениям с различием в выводах. В этом случае нужно после установки трансформатора в шасси телевизора, разрезать не совпадающие дорожки и соединить в нужной последовательности кусочками изолированного провода. Будьте внимательны при проведении данной операции.

Поломки

Как и всякая радиодеталь, строчные трансформаторы тоже ломаются. Так как цены на некоторые модели достаточно велики, необходимо сделать точную диагностику поломки, чтобы не выкинуть деньги на ветер. Основные неисправности ТДКС это:

  • пробой корпуса;
  • обрыв обмоток;
  • межвитковые замыкания;
  • обрыв потенциометра screen.

С пробоем изоляции корпуса и обрывом более менее все понятно, а вот межвитковое замыкание выявить достаточно трудно. Например, пищит ТДКС, это может быть вызвано как нагрузкой во вторичных цепях трансформатора, так и межвитковым замыканием. Самое лучшее использовать прибор для проверки ТДКС, ну а если такового нет искать альтернативные варианты. О том, как проверить ТДКС телевизора, можно почитать в статье на сайте «Как проверить трансформатор «.

Восстановление

Пробой — это обычно трещина в корпусе, в этом случае ремонт ТДКС будет достаточно прост. Зачищаем крупной наждачной бумагой трещину, очищаем его, обезжириваем и заливаем эпоксидной смолой. Слой делаем достаточно толстый, не менее 2 мм, для исключения повторного пробоя.

Восстановление ТДКС при обрыве и замыкании витков крайне проблематично. Помочь может только перемотка трансформатора. Никогда не выполнял такую операцию, так как она очень трудоемка, но при желании, конечно, все возможно.

При обрыве обмотки накала лучше ее не восстанавливать, а сформировать из другого места. Для этого наматываем пару витков изолированным проводом вокруг сердечника ТДКС. Направление намотки не важно, но если нить накала не засветилась, поменяйте местами провода. После намотки нужно установить напряжения накала при помощи ограничительного резистора.

Если не регулируется ускоряющее напряжение (screen), то в данном случае можно сформировать его. Для этого надо создать постоянное напряжение около 1kV с возможностью его регулировки. Такое напряжение есть на коллекторе строчного транзистора, импульсы на нем могут быть до 1,5 кВ.

Схема проста, напряжение выпрямляется высоковольтным диодом и регулируется потенциометром, который можно взять с платы кинескопа старого отечественного телевизора 2 или 3УСЦТ.

Внимание! Умножитель дает очень большое ПОСТОЯННОЕ напряжение! Это реально опасно, поэтому если решите повторить - будь предельно аккуратны и соблюдайте технику безопасности. После опытов выход умножителя обязательно разряжать! Установка запросто может убить технику, цифрой снимать только из далека, а опыты проводить подальше от компьютера и прочих бытовых приборов.

Это устройство является логическим завершением темы, по использованию строчного трансформатора ТВС-110ЛА, и обобщением статьи и темы форума .

Полученное в итоге устройство нашло применение в различных экспериментах, где требуется высокое напряжение. Окончательная схема устройства приведена на рис.1

Схема очень проста, и представляет собой обычный блокинг-генератор. Без высоковольтной катушки и умножителя может использоваться там, где нужно переменное высокое напряжение с частотой в десятки Гц, например ее можно использовать для питания ЛДС или для проверки подобных ламп. Более высокое переменное напряжение получается с использованием высоковольтной обмотки. Для получения высокого постоянного напряжения использован умножитель УН9-27.

Рис.1 Принципиальная схема.


Фото 1. Внешний вид источника питания на ТВС-110


Фото 2. Внешний вид источника питания на ТВС-110


Фото 3. Внешний вид источника питания на ТВС-110


Фото 4. Внешний вид источника питания на ТВС-110

Рассматриваемое устройство вырабатывает электрические разряды с напряжением порядка 30кВ, поэтому просим соблюдать предельную осторожность во время сборки, монтажа и дальнейшего использования. Даже после отключения схемы, в умножителе напряжения остается часть напряжения.

Конечно, это напряжение не смертельно, но вот включенный умножитель может представлять опасность для вашей жизни. Соблюдайте все меры по безопасности.

А теперь ближе к делу. Для получения разрядов высокого потенциала использованы компоненты из строчной развертки советского телевизора. Хотелось создать простой и мощный высоковольтный генератор с питанием от сети 220 вольт. Такой генератор был нужен для опытов, которые я ставлю регулярно. Мощность генератора достаточно высокая, на выходе умножителя разряды достигаю-т до 5-7см,

Для питания строчного трансформатора был использован балласт ЛДС, который продавался отдельно и стоил 2$.

Такой балласт предназначен для питания двух ламп дневного освещения, каждая на 40 ватт. Для каждого канала из платы выходят 4 провода, два из которых назовем "горячими", поскольку именно по ним течет высокое напряжение для питания лампы. Остальные два провода подключены между собой конденсатором, это нужно для пуска лампы. На выходе балласта образуется высокое напряжение с большой частотой, которое нужно подать на строчный трансформатор. Напряжение подается последовательно через конденсатор, иначе балласт сгорит за несколько секунд.

Конденсатор подбираем с напряжением 100-1500 вольт, емкость от 1000 до 6800пФ.
Не советуется включать генератор на долгое время или же следует установить транзисторы на теплоотводы, поскольку после 5 секундной работы уже наблюдается повышение температуры.

Строчный трансформатор использовался типа ТВС-110ПЦ15, умножитель напряжения УН9/27-1 3.

Список радиоэлементов
Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот
Схема подготовленного балласта.
VT1, VT2 Биполярный транзистор

FJP13007

2 В блокнот
VDS1, VD1, VD2 Выпрямительный диод

1N4007

6 В блокнот
С1, С2 10 мкФ 400 В 2 В блокнот
С3, С4 Электролитический конденсатор 2.2 мкФ 50 В 2 В блокнот
С5, С6 Конденсатор 3300 пФ 1000 В 2 В блокнот
R1, R6 Резистор

10 Ом

2 В блокнот
R2, R4 Резистор

510 кОм

2 В блокнот
R3, R5 Резистор

18 Ом

2 В блокнот
Катушка индуктивности 4 В блокнот
F1 Предохранитель 1 А 1 В блокнот
Дополнительные элементы.
С1 Конденсатор 1000-6800 пФ 1 В блокнот
Трансформатор строчной развертки ТВС-110ПЦ15 1 В блокнот
Умножитель напряжения УН 9/27-13 1

Замена строчного трансформатора в телемониторе МС6105 с кинескопом 31ЛК - это, разумеется, не капитальный ремонт. Более того: если в мониторе старый штатный «строчник» с работой справляется, то и менять этот (весьма дорогостоящий, «капризный» и гигроскопичный) узел на новый вряд ли целесообразно.

Нужно также учитывать, что раздобытый ТДКС-8 может оказаться ничуть не лучше предыдущего, преждевременно «забарахлившего» строчного трансформатора. Потому и замену стоит подыскивать более достойную. Таковой является, как свидетельствуют сравнительные данные (см. рис), строчный трансформатор ТВС-90П4 с двухкратным умножителем напряжения УН9/18-0,3 или еще более дешевый «строчник» ТВС-90ПЦ8. Последний, правда, имеет дополнительно вынесенную катушку, но она никакого практического воздействия на изображение не оказывает. Более того, упомянутые трансформаторы имеют одинаковые феррито-вые сердечники, потому вышедший из строя ТДКС-8 можно не выбрасывать, а изготовить из него ТВС-90П4, предварительно устроив ему обжиг для уничтожения пластмассовой заливки и обмоток на электроплитке (на открытом воздухе!) или в пламени костра.

Следует отметить, что в случае применения умножителя напряжения УН9/27 (трехкратного действия) намоточные данные для ТВС-90П4 (табл. 1) остаются неизменными, за исключением обмотки с выводами 9-10. Она содержит 1266 витков провода ПЭВШО диаметром 0,08 мм. Может, поэтому УН9/27 дешевле умножителя УН9/18 и менее дефицитен?

К достоинствам самодельного ТВС-90П4 можно отнести и то, что высоковольтную катушку можно разместить на второй ножке П-образного ферритового сердечника. То есть она будет сменной, что немаловажно для последующих ремонтов.

Существенные хлопоты при изготовлении самодельного ТВС-90П4 привносит разве что эпоксидная пропитка обмоток. И особенно высоковольтной. Каждый слой такой обмотки надо изолировать с предельной тщательностью.

Каркас катушки - не из термопластика, а из гетинакса или, в крайнем случае, из картона. Термополимеризация - только в духовке при температуре от 70 до 100 °С (в течение примерно часа), а остывание - вместе с выключенной духовкой.

Не стоит надеяться, что за несколько дней или даже недель отверждение пройдет и при комнатной температуре. И все потому, что отвердитель обладает проводящими свойствами; последующий пробой неизбежен, если процесс полимеризации проводить не в духовке.

Остальные данные по замене трансформаторов приведены на рисунке и во второй таблице. Пользуясь этими сведениями, следует помнить: несмотря на схожесть размещения выводов, далеко не все «строчники» одинаково пригодны для эквивалентной замены одного трансформатора другим. Не стоит забывать и о том, что, закрепляя строчный трансформатор на некотором расстоянии от платы, необходимо остальной монтаж развести дополнительными проводниками.

И последнее напоминание. Перед началом всех работ, связанных с высоким напряжением, следует отключить плюсовой подвод питания от микросхемы кадровой развертки К174ГЛ1А. Подключать же его можно лишь после того, как окончательно выяснится, что высокое напряжение появилось и, самое главное, - оно подведено к кинескопу. Любые несанкционированные разряды (даже на корпус!) практически мгновенно выведут указанную микросхему из строя.

По той же причине нельзя подключать умножитель трехкратного действия вместо УН9/18-0,3 на неподготовленный для этих целей ТВС ради эксперимента. Свечение экрана хотя и появится, но пробои избыточного напряжения сделают, как говорится, свое черное дело.

В. СИЛЬЧЕНКО, с. Викулово, Тюменская обл.

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter , чтобы сообщить нам.

Источник высокого качества Bsc25 Fbt производителя и Bsc25 Fbt на Alibaba.com

Украсьте ими свой дом или офис. bsc25 fbt. Они доступны по заманчивым рекламным предложениям, которые делают их доступными. Файл. bsc25 fbt загружены последними инновациями и технологиями, которые включают широкий спектр желаемых функций. На Alibaba.com сертифицирован. bsc25 fbt производители и оптовые торговцы предлагают широкий спектр услуг, чтобы удовлетворить потребности каждого человека в домашних или деловых развлечениях.

Изготовлены из аутентичных и надежных материалов, эти. bsc25 fbt обладают высокой прочностью, что гарантирует долгий срок службы продукта и обеспечивает хорошее соотношение цены и качества. Их качество изображения и звука невероятно превосходное, и все это по удивительно разумным ценам. Файл. bsc25 fbt обладают впечатляющей четкостью и резкостью, которые делают ваши развлечения и просмотр новостей необычными. В их производственных процессах используются передовые изобретения для обеспечения устойчивости, а также обеспечения энергоэффективности. bsc25 fbt на Alibaba.com, которые помогут вам сэкономить на счетах за электроэнергию.

Множество. bsc25 fbt доступные дизайны, формы и функции делают вас избалованными выбором, потому что все они очень соблазнительны. Решение остается за вами, так как вы обязательно найдете его. bsc25 fbt вы ищете. Их руководства пользователя и инструкции по технике безопасности гарантируют, что домен. Доставка bsc25 fbt будет оптимальной, и ваше взаимодействие с пользователем будет безупречным. Тем не менее, вы всегда можете обратиться к дилеру в случае возникновения проблем.

Качественные продукты не обязательно должны быть дорогими. Добавьте изюминку в свою развлекательную жизнь с помощью прекрасного. bsc25 fbt на Alibaba.com. Вы получите премиальное качество и при этом сэкономите деньги.

Работа системы

TX-TDX-TR (вычитание).

TX-TDX-TR Работа системы (вычитание) Теперь, когда вы знаете, как работают отдельные блоки работы, мы можем продолжить обсуждение их применения в различных системах. В В следующих разделах объясняется, как TDX и TDR используются с другими синхронизаторами для добавления и вычесть.

Чтобы понять, как TDX вычитает один вход из другого, сначала рассмотрим условия в системе TX-TDX-TR, когда все роторы находятся в положении 0, как показано на рисунке A на рисунке 1-20.В этом случае TDX находится на электрическом нуле и просто передает напряжения, приложенные к его обмотки без изменений. Следовательно, напряжения статора TX ощущаются на роторе TDX. Когда система находится в идеальном балансе, напряжения ротора TDX равны и противостоят статору TR. напряжения, чтобы в цепи не протекал ток. Поскольку нет тока для производства крутящий момент, необходимый для перемещения ротора TR, система останется в этом состоянии, таким образом решение уравнения 0 - 0 = 0.

Рисунок 1-20A. - Работа системы TX-TDX-TR (вычитание).

Рисунок 1-20B. - Работа системы TX-TDX-TR (вычитание).

Рисунок 1-20C. - Работа системы TX-TDX-TR (вычитание).

Рисунок 1-20D. - Работа системы TX-TDX-TR (вычитание).

До этого момента мы обсуждали количество градусов, на которые поворачивается ротор.Теперь это Важно отметить маркировку синхронизирующих положений. Маркировка необходима для определить фактическое положение ротора синхронизатора. Обратите внимание, что положения синхронизирующего ротора обозначаются с 0, увеличиваясь против часовой стрелки. Обычной практикой является относятся к синхронизирующему передатчику как к 120, когда его ротор направлен в сторону S3 обмотка. Не путайте эти положения с числом градусов, на которые поворачивается ротор.

Предположим, что вход 240 применяется к системе, как показано на виде B, путем поворота ротор TX в положение 240.В этом положении максимальное напряжение индуцируется в Обмотка S1 TX и соединена с S1 TDX. Поскольку ротор TDX находится в положении 0, он передает это максимальное напряжение (через R1) на обмотку S1 TR. Статора магнитное поле в приемнике теперь выравнивается в направлении обмотки S1 и вызывает ротор повернуть против часовой стрелки в положение 240. Это свидетельствует о важном точка:

Когда ротор TDX находится в 0, ротор TR точно следует за ротором TX.в В данном случае система только что решила уравнение 240 - 0 = 240.

Прежде чем перейти к другому примеру, вам нужно понять, что когда вы вычитаете более высокое значение градусов от меньшего значения градусов, вы добавляете 360 к меньшему значению и вычесть напрямую.

Например: 10-260

Добавьте 360 к меньшему значению: 10 + 360 = 370

Вычесть: 370 - 260 = 110

В следующем примере, удерживая ротор TX на 0, поверните ротор TDX на 120, как проиллюстрировано в виде C на фиг. 1-20.В этой ситуации R1 TDX имеет максимальное напряжение индуцированный в его обмотке, поскольку он соответствует S2. Когда R1 TDX подключен к S1 TR, магнитное поле статора TR выравнивается в направлении S1 и вызывает TR ротор повернуть по часовой стрелке в положение 240. Учитывая, что TX находится на 360 (или положение 0), и за вычетом смещения ротора TDX на 120, разница составляет 240. Это положение, в котором ротор TR останавливается. Следовательно, система решил уравнение 360 - 120 = 240.Фактическая операция вычитания TDX немного более наглядно в следующем примере.

Теперь рассмотрим, что происходит в поле зрения D, когда ротор TX вручную повернут на 75 и ротор TDX устанавливается вручную на 30. Когда ротор TX повернут на 75, магнитный увеличивается сцепление между ротором и S1. Это, в свою очередь, увеличивает напряжение в S1 и, следовательно, окружающее его магнитное поле. В то же время поле в S2 и S3 уменьшается пропорционально.Это приводит к тому, что результирующее поле статора TX совпадает с направление его ротора. Повышенное напряжение в S1 TX также вызывает увеличение ток протекает через S1 в TDX, тогда как уменьшенные токи протекают через S2 и S3. Таким образом, вокруг обмотки S1 в кабеле создается сильное магнитное поле. TDX. Эта поле имеет наибольшее влияние на результирующее поле статора TDX и заставляет его выравниваться в том же относительном направлении, что и поле статора TX (75).Поле статора TDX делает не перемещайтесь из этой позиции 75, потому что она контролируется положением ротора TX. Однако его угловое положение по отношению к обмотке R2 уменьшается на 30, когда TDX ротор повернут. Следовательно, сигнал, введенный в ротор TDX и переданный на TR составляет 45. Ротор TR реагирует на передаваемый сигнал и поворачивается против часовой стрелки на 45. Эта система только что решила уравнение 75 - 30 = 45.

Работа системы TX-TDX-TR (Дополнение) Часто возникает необходимость в настройке TX-TDX-TR система для сложения.Это делается путем переключения выводов S1 и S3 между TX и TDX, а R1 и R3 лидируют между TDX и TR. Благодаря этим соединениям система ведет себя, как показано на рисунке 1-21. Рассмотрим, что происходит, когда ротор TX повернут на 75, в то время как TDX установлен на 0 вид A. В TX, с ротором на 75, увеличенная связь между ротором и S1 увеличивает ток в, и, следовательно, магнитное поле вокруг этой катушки. В то же время напряженность поля S2 и S3 уменьшаются пропорционально.Это приводит к вращению результирующего поля статора TX. против часовой стрелки и совместите его с полем ротора. Теперь система подключена, поэтому увеличенный ток в S1 TX протекает через S3 TDX, в то время как уменьшенные токи поток через S1 и S2. Следовательно, в TDX результирующее поле статора смещено на 75 по часовой стрелке из-за более сильного поля вокруг S3. Поскольку ротор TDX находится в положении 0, напряжение в роторе не изменяется, а просто передается на TR.Помните, R1 и отведения R3 между TDX и TR также поменялись местами. Как и в простом Система TX-TR с перестановкой выводов S1 и S3, крутящий момент развивается в TR, который превращается ротор в направлении, противоположном вращению поля статора TDX. Следовательно Ротор TR вращается на 75 против часовой стрелки и совмещается с ротором TX. Таким образом Подключенная для добавления система TX-TDX-TR ведет себя так же, как подключенная система. для вычитания, пока ротор TDX остается на 0.Когда это условие существует, Ротор TR точно следует за ротором TX. Как видите, система на виду. Только что решенный уравнение 75 + 0 = 75.

Рисунок 1-21A. - Работа системы TX-TR (дополнение).

Рисунок 1-21B. - Работа системы TX-TR (дополнение).

Теперь, когда TX находится в том же положении (75), ротор TDX повернут на 30 (вид B).Угол между полем статора TDX и R2 увеличивается на 30. Это кажется ТР как дополнительное вращение поля статора TDX. При передаче сигнала TX на TR, TDX добавляет количество оборотов собственного ротора. Ротор TR теперь поворачивается на 105. Таким образом, уравнение 75 + 30 = 105 решается.

Q. 34 Когда в системе TDX ротор TR точно следует за ротором TX?
Q.35 Каково угловое положение ротора TX, когда он направлен в сторону обмотки S1? (Намекать.Помните, что синхронизаторы помечены против часовой стрелки, начиная с 0.)
Q.36 В системе TDX со стандартными синхронизирующими соединениями ротор TX находится на уровне 120, а Ротор TDX находится на уровне 40. Какое положение будет указывать TR?
В.37 Какие соединения в системе TDX меняются местами, чтобы настроить систему для добавления?

Продукты - Tagged "TDx" - Daddy Disc Golf

Сортировать по Все продукты11081108 футов1108 футов1108 футов13x Чемпион Дании1-й забег2.02.0 Eclipse Nano2.0 Glow2.0 Nano Чемпион мира 2016 Джон Э. МакКрей2017 Рождество2017 Рождественская марка2018 Рождество2018 Рождественская марка2018 Circuit Challenge2018 Circuit Challenge Stamp2018 Jr. Worlds2018 Masters World Championships2018 PDGA Jr. Series2020 Team Series V.42020 Tour2020 Tour Series2020 Tour Series Stamp2020 Tour Stamp2020 Trilogy Challenge2020 V4 Team Series Stamp2021 Innova Tour Series2021 Tour Series2K2k Line2K Line Opto-G2K Opto-G3 Disc Set3 Disc Starter Set400 Series4S5XA-HexAccessoryAccessory LineActive Hammer Штамп DiscApxArchangelArcherArchonArtist SeriesAthonAtlasAtlas XTAtomAustin HannumAvengerAvenger SSAvenger SS Z-lineAvengerSSAvengerSS ZAvengerSS Z lineAvengerSS ZlineAviarAviar 3 XTAviar X3Aviar-xAviar3Aviar3 XTAX4AxiomAxiom BasketAxiom DiscsAxiom Диски Starter SetAxiom Lite BasketAxiom ProAxiom Pro BasketAxiom Starter SetAxisBackpackBackpack BagBackpack CartBagBag CoverBallistaBallista ProBanger GTBanger-GTBansheeBar Logo ShirtBar StampBarsbyBarsby BirdBarsby Дорога RunnerBarsby RoadrunnerBaselineBaseline MagicianBaseline MidrangeBaseline PlasticBasketBasket LightBe DynamicBe динамического VinylBe динамического WristbandBeadless PutterBeanieBeastBeast F2BeDynamicBeDynamic VinylBeerBeetleBeginnerBeginner FriendlyBeginner PackBeginner SetBeginnger BagBenjamin HopwoodBergBerg GlowBeverageBig Збигнев Z CrankBig Z LineBig-Збигнев-Z PlasticBigZBio-FuzionBioFuzionBirdie Бусина BeadsBirdie с сумкой ClipBlack HoleBlack отверстия GravityBlack отверстия Гравитация BasketBlack Отверстие LiteBlack отверстия MicroBlack Hole MiniBlack Hole портал Черная дыра Портал PermanentBlack Hole Портал PortableBlack Отверстие PracticeBlack Отверстие PrecisionBlack Отверстие ProBlitzBlizzardBlizzard ChampionBlizzard DestroyerBlizzard разрушитель F2BoatmanBobcatBoltBorn Для FlyBorn к flyBossBoss F2Bottle OpenerBountyBraceletBrainfartBrainwaveBrainwave BrainfartBrainwave DiscsBrainwave DyeBrainwave DyesBreakoutBreast CancerBrest Рак AwarenessBrian EarhartBro-DBrodieBrodie Получить FreakyBrodie RoachBrodie SmithBrodie ZoneBryceBTBT HardBT Hard MoonshineBT MediumBT Medium BurstBT MegaSoftBT SoftBT Soft BurstBull FrogBullBullfrogBurstBurst PlasticButtonButton PinBuzzzBuzzz Grip StampBuzzz MiniBuzzz OSBuzzz OS Big ZBuzzz SSBuzzz Z-lineBX2C-LineC-Line LusterC. FauschC. Fausch DesignsCadetCadet backpackcadet рюкзак bagCadet BagCageCaimanCallie McMorranCallie McMorran TernCaltropCanvas Disc Golf BagCanvas Sling BagCaptainCartCatalystCatapultCatch DiscCDCD2Cell BagCell Starter BagCertified RefurbishedCertified Восстановленное BasketCFRChallengerChameleonChampionChampion Color Glow TernChampion GlowChampion Glow GatorChampion LusterChampion Mako3Champion Metal FlakeChampion PlasticChampion Shark3Champion ShimmerChampion Shrkye завод SecondChampion ShrykeChampion Shryke F2Champion TernChampion WraithCheap bagCheap Disc Golf BagChristine JenningsChristine Дженнингс SidewinderChristine Дженнингс Серии туровРождествоСхемаСобытия в СхемеШтамп схемыClashClassicClassic AviarClassic BlendClassic Blend BurstClassic SoftClaymoreClipboardПрибыль за монетыКолоссColor GlowColor Glow ChampionColossusColtColten MontgomeryColor Glow ChampionКолоссус г BagCorvetteCory FauschCory Fausch DesignsCosmicCosmic ElectronCosmic Electron FirmCosmic электронная фирма PilotCosmic Electron MediumCosmic Electron Средняя PilotCosmic Electron PilotCosmic Electron SoftCosmic FirmCosmic Фирма ElectronCosmic FlareCosmic InsanityCosmic MediumCosmic Средний ElectronCosmic NeutronCosmic Neutron FlareCosmic Neutron InsanityCosmic Neutron LiftCosmic Neutron Pilotcosmic нейтронов teslaCosmic Neutron WaveCosmic PhotonCosmic PilotCosmic SoftCosmic Soft ElectronCosmic TraceCosmic След Spadescosmic voltCosmic WaveCotton BlendCotton смесь ShirtCraig PattersonCrankCraveCriminalCross ChainCross Сеть Практика BasketCrownCrystalCrystal FlxCrystal Flx ZoneCS2Cuff BeanieCuffed BeanieCulvernCustomCustom Daddy DG StampCustom папа StampCustom DaddyDG StampCustom DyeCustom DyedCustom DyesCustom Джефф AshCustom Джефф Ash DyeCustom Джефф Ash DyedCustom StampCutlassD LINED PlasticD подкладке линии FDD4DaddyDaddy DGDaddy DG CustomDaddy DG Пользовательские StampDaddy DG StampDaddy диск ГольфПапа Диск-гольф Пользовательского StampDaddy Disc Golf StampDaddy StampDaddyDGDaddyDG StampDaedalusDaggerDartDarth VaderDarth Varder ForceDave FeldbergDave Feldberg Подпись DiscDavid FeldbergDavid WigginsDavid Уиггинс JrDDDD2DD3DDGDDXDeath StarDeath Star ForceDecalDefenderDeflectorDefyDeliriumDeputyDestinyDestroyerDevan OwensDewFlyDG BasketDG CageDG Luxury E4DGLODiamonDigital D'sDimensionDisc BagDisc ClawDisc Golf BackpackDisc Golf Рюкзак BagDisc Golf Рюкзак CartDisc Golf BagDisc сумка для гольфа Сумка для гольфа нашего диска RainflyDisc Golf BasketDisc Гольф Корзина LightDisc Golf Пояс BagDisc Golf CageDisc Golf CartDisc Golf ShirtDisc Golf TowelDisc индексирование DeviceDisc RetrieverDISCatcherDiscmaniaDiscmania ActiveDiscmania Активный LineDiscmania Активный PremiumDiscmania ApparelDiscmania BackpackDiscmania Рюкзак BagDiscmania BagDiscmania Bar Логотип JoggersDiscmania EvolutionDiscmania Evolution InstinctDiscmania Evolution LinkDiscmania Evolution OriginDiscmania F2discmania лицо shieldDiscmania GlowDiscmania JoggersDisc мания LinkDiscmania MagicianDiscmania PantsDiscmania Tech TowelDiscmania TShirtDiscraftDiscraft BagDiscraft BeanieDiscraft Большой ZDiscraft BrodieDiscraft BuzzzDiscraft Buzzz Z-FlxDiscraft Disc Golf ShirtDiscraft Расстояние DriverDiscraft ESPDiscraft ESP ForceDiscraft ESP LineDiscraft ESP PlasticDiscraft ESP StalkerDiscraft MidDiscraft NukeDiscraft Пол Макбет ShirtDiscraft Putt & ApproachDiscraft PutterDiscraft RoachDiscraft ShirtDiscraft Плечо BagDiscraft Малый BagDiscraft StalkerDiscraft TshirtDiscraft VultureDiscraft X -lineDiscraft Z FlxDiscraft Z-lineDiscraft Z-Line VultureDistanceDrierDistance DriverDoc VoltDogDogBonesDoggieDominatorDominator Pre-ReleseDouble ChainDracoDraco run 1. 1DragonDragon DXDriftDriverDrivrDroneDry BagDry fitDry Fit ShirtDry Fit TDry Fit teeDTDT OmegaDXDX DragonDX DriverDX GlowDX Leopard3DX PlasticDyeDyedDyeMaxDynami DiscsDynamicDynamic AccessoriesDynamic DiscDynamic DiscsDynamic Диски AccessoriesDynamic Диски AccessoryDynamic Диски BagDynamic Диски CartDynamic Диски Поймайте DiscDynamic Диски Dirt BagDynamic Диски Disc Golf BagDynamic Диски FlubbyDynamic Диски Flubby WubbyDynamic Диски MiniDynamic Диски ScoutDynamic Диски ShirtDynamic Диски ФутболкаDynamic Discs Transit CartDynamic Discs ФутболкаDynamic Discs VinylDynamic Discs БраслетDynamic DissDynamic MiniDynamic PatriotDynamic Patriot BasketDynamic PoloDynamic ShirtDynamic t-shirtDynamic Transit CartDynamic TShirtDynamic VinylDynamic Throw рубашкаEasy to4easy tops tops.0Eclipse 2,0 GlowEclipse GlowEclipse Glow CoreEclipse Glow ProtonEclipse ProtonElaine KingElectronElectron EntropyElectron FirmElectron MediumElectron PlasticElectron softEliteElite EElite ZElite Z PlasticElite-ZEllen WidboomEllen Widboom Tour SeriesEmacEmac Подпись SeriesEmac Подпись StmapEmac TruthEnamel PinEnergyEnforcerEnginmaEntropyEnvyEraserEraser WizardEscapeESPESP FlickESP ForceESP HadesESP LineESP PlasticESP StalkerESP SwirlEssenceEuropean Pro TourEUROPROTOUREveliinaEveliina SalonenEvent HorizonEvidenceEvolutioEvolutionEvolution Exo LinkEvolution LinkEvolution PutterEvolution TacticExciteExoExo HardExo Hard МетодExo LinkExo SoftExo TacticExplorerF2F2 BeastF2 BossF2 leopardF2 RoadrunnerF2 ShrykeF2 WraithFace ShieldFactory 2ndFactory 2ndsFactory SecondFactory Second Leopard3Factory SecondsFairwayFairway DriverFalchionFalconFalcon 1. 1Fanatic 2Fanatic 2 BackpackFanatic 2 Рюкзак BagFanatic 2 BagFariway DriverFDFD Д-lineFD2FelonFidget SpinnerFieldworkFieldwork PackFiendFierceFinleyFireballFirebirdFirestormFirmFirm ElectronFirm PilotFirm Путт & ApproachFirm PutterFirm Wizardfirst runFissionFission PlasticFission WaveFlareFleece Подкладка BeanieFlickFloatFloating DriverFlowFlubbyFlubby WubbyFlxFocusForceForcefieldFortressFreakyFreetailFujiFuseFuzionFuzion BurstFuzion Выброс SheriffFuzion BustG-LineG-SeriesG-StarG-Стар DominatorG-Стар PlasticGalacticGalactic MiniGatekeeperGatewayGateway EraserGateway Eraser WizardGateway GlowGateway Glow MiniGateway MiniGateway Мини WizardGateway нейлон Резина AlloyGateway Putt & ApproachGateway PutterGateway SBGateway WarlockGateway Чернокнижник GlowGateway WizardGatorGator3Gator3 Tour SeriesGauntletGEOGEO OriginGeometricGeometric StampGet FreakyGet Чумовая ZoneGetawayGiantGladiatorGlimmerGlimmer OptoGloGlo Z LineglowGlow BergGlow C-lineGlow ChampionGlow ColossusGlow DiscGlow DiscmaniaGlow DxGlo ж DX PlasticGlow фирма WizardGlow HalloweeenGlow В DarkGlow Mako3Glow MiniGlow PD3Glow PutterGlow ShrykeGlow SS WarlockGlow TapeGlow лента RingsGlow VrocGlow WarlockGlow WizardGlow-в-darkGoldGold BurstGold LineGold Линия BurstGold Линия PlasticGravityGravity BasketGreg BarbsyGrimGrim ReaperGripGrip BagGrip BuzzzGrip EnhancerGrip EqGrip EQ BuzzzGrip EQ G-SeriesGrip EQ Rain Cover XLGrip EQ Raincover XLGrip Eq. HatGRIP EquipmentGrip Оборудование BuzzzGrip Оборудование G-Series Disc Golf BagGrip Оборудование RainflyGrip G-SeriesGrip StampGripEQGrow диск GolfGrow Disc Golf DayGrymGrym K1GstarGStar DominatorGstar InvictusGStar PlasticGuardGummy BraceletgyroGyro SpinnerGyrpHadesHailey KingHalloweenHalloween 2020Halloween GlowHalloween LinkHalloween StampHaloHalo DestroyerHalo разрушитель F2Halo PlasticHalo SavantHalo ShrykeHalo StarHalo Star PlasticHalo Star SavantHalo Star WraithHalo TernHalo WraithHand CraftedHand EyeHandeyeHandeye Серия Overstable Быстросохнущее полотенце Handye Рубашка Handeye StampHandeye Supply CoHandeye Supply Co BlindersHandeye Supply Co Blinders футболкаHandeye Supply Co Blinders Футболка Tri-BlendHandeye Supply Co Быстросохнущее полотенцеHandeye Supply Co StampHandeye Supply Co StampHandeye Supply Co StampHandeye Supply Co. StampHandeye Поставка CompanyHandeye Поставка StampHandeye Поставка TowelHANNUMHardHard ExoHard LinkHard LumenHard MethodHarpHatHavocHeadwind DrivesHeatHeavyHeavy WeightHempHemp BlendHemp смесь WizardHemp Lil WizardHemp Mini WizardHemp WizardHenna BlomroosHESCHESCOHEXHexicon BuzzzHigh SpeedHigh Скорость Расстояние DriverHighRiseHiveHive BasketHive LiteHollyHolly FinleyHolly Финли Mako3HornetHSCHSC Quick Dry TowelHSCOHSCO Overstable SeriesHSCO TowelHunt ValleyHunt Valley Country ClubHVCCHybridHysteriaIconImpulseInertiaINNFuseInnovaInnova 2020 Tour SeriesInnova 2021 Тур SeriesInnova BasketInnova BeanieInnova BeastInnova BossInnova ChampionInnova Чемпион Glow VrocInnova Чемпион LusterInnova Чемпион PlasticInnova ColossusInnova DiscInnova Расстояние DriverInnova DriverInnova DXInnova DX PlasticInnova DX ThunderbirdInnova DX ValkyrieInnova F2Innova F2 Близзард DestroyerInnova F2 BossInnova завод SecondInnova завод SecondsInnova Фарватер DriverInnova firebirdInnova Galactic Мин iInnova GatorInnova Gator3Innova GlowInnova Glow FirebirdInnova Glow VrocInnova HaloInnova Halo DestroyerInnova Halo discInnova Halo SavantInnova Halo StarInnova Halo Star SavantInnova Halo TernInnova HatInnova InvaiderInnova InvictusInnova Leopard3Innova Leopard3 F2Innova Mako3 Tour SeriesInnova Metal Flakeinnova MidrangeInnova MiniInnova Mini DiscInnova Mini DriverInnova Pro BeastInnova Pro PlasticInnova Putt & ApproachInnova PutterInnova RanchoInnova Rancho RocInnova Акула 3Innova Shark3Innova ShirtInnova Shryke F2Innova SidewinderInnova SkeeterInnova Skulboy MiniInnova Star BossInnova Star PlasticInnova TernInnova Tour SeriesInnova Tour серии 2021Innova Tour серии Эндрю MarwedeInnova Tour Серия BossInnova Tour Серия Gator3Innova VrocInnova WraithInnova XTInnova XT Aviar3Innova XT PlasticInnvoaInovaInsanityInspireInstinctInvaderInvictusIonJadeJawbreakerJawbreaker blendJeffJeff AshJeff Ash BrainfartJeff Ash CustomJeff Ash Пользовательские DyeJeff Ash Пользовательские DyedJeff Ash Краситель Джефф Эш ОкрашенныйJe nningsДженнингс СайдвиндерДжессика ВизДжессика ВизСериус Джессики ВизJK ProJLSJLS Sirius SplatterJLS SplatterWorldsJr. Миры StampJudgeJudge Jr.Judge JuniorJudge MiniJuniorJunior DiscJunior RecruitJunior WorldsJusticeK1K1 BergK1 FalkK1 Glow BerK1 GrymK3kaaKaspatplast KazeKastaplastKastaplast BergKastaplast DriverKastaplast FairwayKastaplast Фарватер DriverKastaplast FalkKastaplast Falk K1Kastaplast GrymKastaplast K1Kastaplast MidKastaplast MidrangeKastaplast Mini BergKastaplast SetKastaplast Starter SetKastaplst MiniKatanaKazeKaze K3KCKC ProKC Pro WhaleKcProKey ChainKeychainKeystoneKindKingKJKJ NyboKJ Nybo Tour SeriesKnightKonaKona PanisKona Panis Tour SeriesKraitKristin TattarLanyardLarge Handeye питания StampLatLat 64Lat 64 PutterLatitudeLatitude 64Latitude 64 BagLatitude 64 GlowLatitude 64 PutterLatitude BagLatitude BurstLatitude E4Latitude оптико PlasticLatitude оптико-XLatitude оптико-X ChameleonLatitude RecoilLatitude SlimLatitude Тонкий BagLELeopardLeopard 3leopard F2Leopard3Leopard3 DXLiftLightLight BasketLight WeightLightweightLightweight bagLightweight BasketLightweight BuzzzLightweight MidLightweight MidrangeLil»WizardLil'WizardLimitLimited EditionLimited издание StampLinkLink ExoLink Exo HardLink Exo LumenLionLisa FajkusLite мягкая ссылка BasketLocalLocal BuyLocal PickupLocal Pickup BasketLogoLone Вой 2Lone RaiderLonehowl 2Long HyzersLong Диапазон AccuracyLong Диапазон DriverLong рукав ShirtLong рукав shirtLongbowmanLonghornLonghorn ApexLucidLucid AirLucid воздух PlasticLucid воздух SheriffLucid BountyLucid GlimmerLucid PlasticLucid VandalLucid-XLucid-X ChameleonLumen LinkLunaLusterLuster ChampionLuster Чемпион ShrykeMacanaMaceMacheteMachetteMacroMacro BasketMacro TeslaMaestroMagicianMagnetMaidenMakoMako3Mako3 Tour SeriesMaltaMalta первый RunMambaMantaMantisMarie CurieMarie кюри ReactorMarkerMarksmanMarmosetMarshalMasters World ChampionshipsMatch PlayMatrixMaverickMax Расстояние DriverMaximum DistanceMaximum Расстояние DriverMayhemMcBethMcCrayMcCray SignatureMDMD1MD2MD3MD4MediumMedium ElectronMedusamegasoftMentorMercyMetaMeta Специальные EditionMetal FlakeMetal Flake ChampionMetalFlakeMetalFlake Cha mpionMeteorMethodMichael RamanauskasMicroMicro RecruitMicrofiberMidMid RangeMid-RangeMidragemidrangeMidrange DriverMike InschoMillenniumMillennium DiscsMillennium DracoMiniMini BasketMini BergMini DiscMini DiscsMini GlowMini JudgeMini MarkerMini MVP StampMini StampMini WizardMintMint Apex BobcatMint BobcatMint BulletMint управления DriverMint DiscsMint Диски BulletMint Диски управления DriverMint Диски FreetailMint Диски ProfitMint Расстояние DriverMint LonghornMint MidMint MidrangeMint ProfitMint Putt & ApproachMint Royal ProfitMint SublimeMint Sublime FreetailMint Sublime LonghornMisprintMissilenВлагопоглощающие бусиныMontgomeryMoonshineMoonshine GlowmoonsurferMotionMusketMVPMVP 2. 0 GlowMVP Black HoleMVP Black Hole BasketMVP Black Hole Pro BasketMVP Black Hole Pro HDMVP CellMVP Cell BagMVP CircuitMVP Circuit ChallengeMVP Circuit EventsMVP Circuit Events ScoreboardMVP Cosmic NeutronMVP Cosmic Neutron TeslaMV Disc Disc Sports SportsMV Disc Disc Sports BagMVP Eclipse, Eclipse, 2.0MVP 2,0 NanoMVP EntropyMVP HalloweenMVP MiniMVP NANOMVP NeutronMVP ShirtMVP Space Racemvp stickerMVP WaveMyDyeMystereNanoNano MiniNano мини markerNate DossNathan QueenNathan Queen Tour SeriesNathan Queen WraithNeoNeo OriginNeutronNeutron InsanityNew PlayerNew ReleaseNew TitaniumNexusNexus AnimalNexus животных CFRNitroNorth StarNorthmanNovaNoveltyNukeNuke ESPNuke OSNuke За StableNuke Z-FlxNutSacNylonNylon AlloyNylon сплав WizardNylon RubberNylon Резина сплава WizardNylon WizardOctaneOhmOmegaOmega DTOptoOpto AirOpto GlimmerOpto HexOpto LineOpto PlasticOpto-AirOpto-GOpto-G 2KOpto-XOptoHexOptoXOrbitOrbitalOrcOrig inOrigin GEOOrigioOrigio BurstOsmosisOsmosis Спорт BallOver StableOvermoldoverstableOverstable управления DriverOverstable Расстояние DriverOverstable DriverOverstable Фарватер DriverOverstable Long Range DriverOverstable MidOverstable MidrangeOverstable SeriesOvertstable Расстояние DriverOwlP-LineP1P2P3P3XPaigePaige BjerkaasPaige PearcePaige Pearce 2020 Тур SeriesPaige Pearce 5X StampPaige Pearce FiercePaige Pearce PutterPaige Пирса UndertakerPaige PiercePaige Pierce SolPaige ShuePaige Shue 2020 Тур SeriesPanicPantherPatchesPatriotPatriot BasketPatrolPaulPaul McBethPaul McBeth 5XPaul Футболка McBeth ForcePaul McBeth Peformance ShirtPaul McBeth PlasticPaul McBeth PutterРубашка Пола МакбетаФутболка Paul McBethФутболка Paul PerformancePaul UlibarriPDPD2PD3PDGAPDGA ChampionshipsPDGA Jr. WorldsPDGA Младший Диск GolfPDGA Младший WorldsPearcePearlPerformance ShirtPermanent BasketPhiloPhilo BrathwaitePhilo DestroyerPhotonPiePie DyePiercePierce SolPierce UndertakerPiggyPiggy BankPilotPinPinePinkPioneerPlasmaPMBPMB 5XPMB LunaPMB ShirtPMB tshirtPocket DiscPoFBPolecatPoloPolo ShirtPortable BasketPortable ScoreboardPower DriverPower ThrowerPractice BasketPre-ReleasePrecisionPrecision Конверсия KitPredatorPremiumPremium MentorPrimalPrimal OriginPrimal RunPrimal Run OriginPrimal Run TactitcPrimal TactitcPrimePrime BrustPrime BurstPrime Взрыв BountyPrime Взрыв PlasticPrime PlasticPRISMProPro BasketPro Корзина CompetitionPro Корзина ElitePro Корзина SkillPro BeastPro D LinePro LinePro PlasticPro PutterPro WraithPro-DPro-pullPro-Pull BandPro-Pull TrainerProBasketProBasketCompetitionProBasketSkillProdigyProfessionalProfit CoinProfit with Coin StampProfit with PiggyPropullPropull BandPropull trainerPrototon PutterPrototon rPurePuttPutt & AppraochPutt & ApproachPutt & ApprochPutt и ApporachPutt И ApproachPutterPyramidPyroQuantumQuantum DracoQueenQuick DryQuick Сухой HSCo TowelQuick Сухой TowelQuickDryR-ProR-Pro Plasticrain coverrain Обложка XLrain flyraincoverRainflyRancho RocRangerRanger h3ORaptorRatReactorRecoilRecruitRecruit LiteRecruit Lite BasketRecruit Mini BasketRecycledRecycled RubberRefurbishedRefurbished BasketRelativityRelayRemoteRemote ControlledRemote Controlled Корзина LightReporcessedReprocessedResistance BandResistorRetroRhynoRhynoXRhynoX DXRicky WysockiRingerRinger GtRisleyRiverRiver ProRoachRoadrunnerRocRoc3RocX3RoyalRoyal PlasticRoyal ProfitRun 1. 1RunwayS LINES-LineSaintSaint ProSavannaSavantSavant DriverSBScoreboardScoringScoutScout BasketSESE Космический InsanitySE Космический Neutron InsanitySE Космический TraceSE Космический Трассировка SpadesSE InsanitySE LinkSE Мари CurieSE Мари Кюри ReactorSE ReactorSE StampSE TraceSE следе SpadesSea SerpentSeerSeniorSergeantServoSetSharkShark 3Shark3SheriffSheriff Jr.Sheriff JuniorShieldShimmerShimmer StarShirtShockShoulder BagShoulder ремень BagShrykeShryke Champion Factory SecondShryke F2ShuttleSidewinderSignalSignatureSignature SeriesSignature серии StampSignature StampSinusSiriusSirius 1 .1Sirius 1.1 FalconSirius SplatterSkeeterSkellefteaSkelleftea OpenSkelleftea Открыть 2018SkulboySkulboy MiniSkull KidSlammerSlim BagSlingSling BagSmall BagSmall Д.Г. BagSmall Диск гольф BagSmall Handeye StampSmall HSCo StampSnapbackSnapback HatSniperSnowSnow LineSockibombSoftSoft AtomSoft Banger-GTSoft BurstSoft ChallengerSoft Космический ElectronSoft ElectronSoft MagnetSoft NeutronSoft Позитив Р-lineSoft Р-линии P2Soft P2soft protonSoft Путт & ApproachSoft Путт и ApproachSoft PutterSoft RoachSoft TacticSoft XSoft X-lineSoft X-Line RoachSolSorcererSpace RaceSpadesSparkSparkleSpecial BlendSpecial EditionSpecial издание InsanitySpecial издание LinkSpecial издание StampSpiderSpinSpinnerSpiritSpirit WarriorSpirit WarriorsSplatterSplatter JLSSplatter StarSport Карманный DiscSportbagsportballSportsackSpotterSpring Игры с мячом OxSS WarlockSS WizardSSSSSS VoodooSSS WizardSSSSStableStable СЧ DriverStable-OverstableStablilizerStacked Disc Golf TowelStagStalkerStarStar DestroyerStar HALOSTAR Halo TernStar Li teStar Mako3Star PlasticStar SidewinderStar WarsStar Wars ForceStar Wars LunaStar Wars PMB LunaStarterStarter BagStarter Disc Golf BagStarter KitStarter PackStarter SetStarter Набор JuniorStarter Набор SeniorStickerStiffStiff - P-LineStiff P-LineStilettoStingStingrayStock HadesStorm TrooperStraight DriverStraight DrivesStreamlineStreamline Космический NeutronStreamline DiscsStreamline EclipseStreamline TraceStrikerSublimatedSublimeSublime FreetailSublime LonghornSublime PlasticSunSunglassesSuper ClassSuper colorSuper SoftSuper Soft пеньки BlendSuper Soft Hemp Смешать WizardSuper Soft WizardSuper StingraySuper Stupid Stupid SoftSuper Soft WizardSuperColorSupersoftSurgeSuspectSwagSwanSwan 1Swan 1 RebornSwan 2SwedenSweedenSwirlSwirl ESP PlasticSwirl S-LineSwirled StarSwirled Star PlasticSwirlySwirly ESPSwirly S-LineSwirly StarSwirly Star PlasticSwitchSwordT Shirtt-shirtTacticTantrumTape RingsTDTD AccessoriesTd2TeaTeam SeriesTeam серии StampTeam серии В. 4Team Серия V.4 2020Team Серия V4Team SupportTech TowelTeeTeeBirdTeeBird3TeleportTenacityTensorTernTeslaTest FlightThe Джефф AshThe OpenThrasherThrasher Z-lineThrow и CatchThrow и ловить DiscThrow GyroThrow PinkThrowback ручка StampThrowback ручка Штамп BuzzzThunderbirdTiTi PlasticTie DyeTie Dye ShirtTieDyeTiger WarriorTitaniumTitanium PlasticTLTL3TourTour SeriesTour Серия BossTour Серия DestroyerTour Серия Joel FreemanTour Серия ShrykeTour Серия StampTour Серия WraithTour StampTournamentTournament BurstTournament ScoreboardTowelTowelsTraceTrace из SpadesTrainerTrainer BasketTransit BagTransit CartTrespassTri-смесь T-shirtTrilogyTrilogy ChallenegeTrilogy ChallengeTrooperTrusasTruthtshirtTulumTurning DriverUFOUFO Glow ленты RingsUlibarriUltra DistanceUltra Высокоскоростной DriverUnderstableUnderstable Расстояние DriverUnderstable DriverUnderstable FairwayUnderstable Фарватер DriverUnderstable MidrangeUndertakerUnderworldUnited States Amateur Match Play ChampionshipsUSAMPCUtility Discvader Вейдер ForceValkyrieVampireVampire StampVandalVanishVectorVerdictVersion 2VeteranVillainVinylVinyl StickerVIPVIP AirVIP воздуха PlasticVIP PlasticVirusVisionVoltVoodooVoyagerVoyager ProVoyager SeriesVoyager SlimVrocVultureWar HorseWardenWarhorseWarlockWarlock SSWarrantWarshipWaspWaveWeekenderWeekender BAgWeeseWestsdieWestsideWestside DiscsWestside DiscsWestside Диски Sling BagWestside SlingWestside Sling BagWestside турнир PlasticWheat ShieldWidboomWigginswings stampWinter SeriesWinter StampWitnessWizardWizard MiniWizard SSWizard SSSWolfWorldWorld RecordWraithWraith F2WrathwristbandwristbandsWysockiXX CaliberX Линекс-Linex-OutX3XCaliberXL дождь CoverXoutXTXT PlasticXXXYodaYoda ForceYoda LunaZZ BuzzzZ FLXZ Flx PlasticZ LineZ Line BuzzzZ line Fly-DyedZ Line VultureZ ThrasherZ ZoneZ-flxZ-flx BuzzzZ-Flx PlasticZ-Flx Zonez-lineZ-line StalkerZamZam StampZephyrZeroZero BurstZero HardZero Hard BurstZero MediumZero Medium BurstZero Medium MoonshineZero SoftZero Medium PicoZing Pico MiniZionЗастежка-молния PullZLineZombeeZoneZUCAZuca EZZuca LG

Сортировать по РекомендуемыеЛучшие продажиАлфавит, A-ZАлфавит, Z-APЦена, от низкой к высокой Цена, от высокой к низкой Дата, от новых к старымДата, от старых к новым

Верховный суд Луизианы отклоняет письменное заявление по делу XXI Oil & Gas v.

Hilcorp

24 марта 2017 года Верховный суд Луизианы отказался рассматривать решение Апелляционного суда третьего округа штата Луизиана по делу XXI Oil & Gas против Hilcorp . [1] Решение третьего округа касалось интерпретации отчетов о затратах на скважину штата Луизиана. режим под Ла-РС 30: 103.1-103.2 (совместно именуемые «Уставом») в отношении: (1) сторон, имеющих право получать отчетность в соответствии с La. R.S. 30: 103.1 и (2) размер штрафов по Ла.Р.С. 30: 103.2, которое может быть наложено на оператора установки, который не может предоставить достаточные отчеты о затратах скважины. [2] По крайней мере, на данный момент решение Суда об отказе в удовлетворении судебных требований по делу XXI Oil & Gas фактически оставляет операторов установок более строгими обязательствами по отчетности в соответствии с La. R.S. 30: 103.1 и более обширные штрафы по La. R.S. 30: 103.2 в ситуациях, когда они не предоставляют адекватных отчетов. [3]

Что касается повышенных обязательств по отчетности, многие ранее истолковывали Устав как требующие отчетности только тем сторонам, чьи права на добычу полезных ископаемых в рамках единицы не были переданы в аренду. [4] Однако после XXI Oil and Gas операторы установок должны также предоставлять отчеты о затратах на скважины неработающим арендаторам полезных ископаемых, которые арендовали права на добычу полезных ископаемых в пределах единицы. [5] Примечательно, что Третий округ не проверял, имеет ли право арендатора полезных ископаемых получать отчетность в соответствии с La. R.S. 30: 103.1 зависит от того, решил ли он участвовать в конкретной скважине под управлением La. R.S. 30:10 [6]

Что касается штрафов, если оператор не предоставляет адекватную отчетность в соответствии с La.Р.С. 30: 103.1, тогда оператор «теряет право требовать взноса от владельца или владельцев невыданных нефтегазовых долей на покрытие затрат на бурение скважины». В документе XXI Oil & Gas Третья схема интерпретировала, что составляет «затраты на бурение скважины». [7] До принятия решения некоторые практики полагали, что эта фраза требовала от оператора возмещения затрат на бурение, связанных со скважиной. и исключены другие расходы, связанные с завершением, оснащением или эксплуатацией скважины.[8] Кроме того, некоторые утверждали, что штраф применялся только к затратам на бурение и заканчивание до начала добычи из единичной скважины. [9] Однако Третий округ не согласился с этими взглядами и обнаружил, что «затраты на буровые работы» в соответствии с La. R.S. 30: 103.2 «включает как затраты на подготовку к производству, так и затраты на постпродакшн» [10]

На основании заключения Третьего округа, операторы установок, которые подлежат штрафам в соответствии с La. R.S. 30: 103.2, утрачивают право требовать от выигравшей стороны взноса за свою долю «затрат на бурение и эксплуатацию», понесенных до и после установления добычи из скважины.[11] Важно отметить, что использование Третьим Контуром термина «затраты на постпроизводство» может привести к дальнейшей путанице в ситуациях, когда оператор подлежит штрафам в соответствии с La. R.S. 30: 103,2. В конце концов, «затраты на постпроизводство» - это термин в нефтегазовой отрасли, и он обычно относится к «затратам, связанным с превращением природного газа в товарный после того, как газ отделен или удален с земли», таким как затраты на транспортировку, сбор, обработка и т. д. [12] Тем не менее, контекст заключения третьего контура, который касался нефтяной скважины, а не скважины с природным газом, указывает на то, что термин «затраты после добычи» означает затраты на скважину, которые понесены после того, как скважина наладит добычу.[13] Однако операторы должны ожидать, что стороны могут попытаться расширить решение Третьего контура, включив в него дополнительные расходы, например, связанные с транспортировкой, сбором, обработкой и т. Д. Природного газа в будущих случаях.

Отказ Суда в судебном решении по делу XXI Oil & Gas оставляет операторам установок порядок отчетности и штрафов, установленный Третьим округом, как обсуждалось выше. Следовательно, операторы установки теперь должны быть начеку, когда они получают запросы на отчет о затратах на скважину под La.Р.С. 30: 103.1 от недействующих арендаторов полезных ископаемых. Кроме того, операторы должны гарантировать, что они соблюдают свои обязательства по отчетности в соответствии с La. R.S. 30: 103. 1, чтобы избежать огромных штрафов, которые могут быть наложены на них согласно интерпретации La. R.S. Третьим округом. 30: 103,2.

* Сотрудник, Лискоу и Льюис, бакалавр гуманитарных наук, Университет Джорджии, 2009. JD, Юридический центр Пола М. Хеберта, Университет штата Луизиана, 2012. Любые взгляды, выраженные здесь, являются моими собственными и не обязательно отражают взгляды Лискоу и Льюиса и / или его клиентов.Кроме того, автор намерен предоставить информацию, содержащуюся в настоящем документе, объективным образом, чтобы представить практические последствия конкретных юридических решений без каких-либо комментариев относительно того, является ли конкретное решение юридически правильным или разумной политикой.

[1] XXI Oil & Gas, LLC. против Hilcorp Energy Co., 2016-C-2181 (2017).

[2] См., Например, , XXI Oil & Gas, LLC против Hilcorp Energy Co., 16-269 (La. App. 3 Cir. 9/28/2016), 2016 WL 5404650

[3] См. Ид.

[4] В XXI Oil & Gas Ответчик выдвинул эту позицию. См. Ид. , 2-4. Кроме того, по крайней мере один федеральный суд штата Луизиана также согласился с этой интерпретацией. [4] См. TDX Energy, LLC против Chesapeake Operating, Inc., 2016 WL 1179206 (W.D. La 2016) (обнаружено, что только владельцы незарегистрированных полезных ископаемых имеют право на получение отчета 103.1 от оператора установки или производителя). Этот автор обратился к конфликту между XXI Oil & Gas и TDX Energy, который в настоящее время находится на рассмотрении U.S. Fifth Circuit, в предыдущем сообщении в блоге вскоре после решения третьего округа по XXI Oil & Gas. См. Бриттан Дж. Буш, Суд штата Луизиана и федеральный суд разделились из-за сторон, имеющих право на подачу отчетов по законам штата Калифорния. 30: 103.1, Блог Закона об энергетике (6 октября 2016 г.), , доступно по адресу https://www.theenergylawblog.com/2016/10/articles/louisiana-mineral-law/louisiana-state-and-federal-courts -split-over-party-authorized-to-reports-under-la-rs-30103-1 /

[5] XXI Oil & Gas , at p. 3-4.

[6] См. Ид. , 2-4.

[7] См. Ид. на 4-6. Важно отметить, что Третий округ ограничил штрафные санкции затратами, которые понесены в течение «периода, охватываемого неполной или неполной отчетностью оператора». Третий округ также заявил, что «[только] оператор или производитель соблюдает законодательные требования [в соответствии с La. R.S. 30: 103.1], его больше не будут штрафовать и можно будет вычесть затраты ». ид. на 7.

[8] April Rolen-Ogden, A Primer по отчетности по обязанностям в соответствии с La. Rev. Stat. 30: 103.1 , 62nd Ann. Inst. Мин. Закон, 12-13.

[9] В деле XXI Oil & Gas Ответчик предложил этот аргумент в дополнение к аргументу о том, что La. R.S. 30: 103.2 предусматривал только штраф за затраты на бурение. XXI Oil & Gas , стр. 4.

[10] Ид. на 7.

[11] См. Ид. , 6-7.

[12] Уильямс и Мейерс, Руководство по терминам нефтегазового права (15-е изд. ), 789 (со ссылкой на Schroeder v. Terra Energy, Ltd., 565 N.W. 2d 887, 890).

[13] См. XXI Oil & Gas , at 6-7.

Selsyn (синхронные) двигатели | Двигатели переменного тока

Обычно обмотки ротора асинхронного двигателя с фазным ротором закорачиваются после запуска. Во время пуска сопротивление может быть включено последовательно с обмотками ротора для ограничения пускового тока. Если эти обмотки подключены к общему пусковому сопротивлению, два ротора будут оставаться синхронизированными во время пуска.

Это полезно для печатных машин и подъемных мостов, где два двигателя должны быть синхронизированы во время запуска. После запуска и закорачивания роторов синхронизирующий момент отсутствует. Чем выше сопротивление при пуске, тем выше синхронизирующий момент для пары двигателей.

Если пусковые резисторы удалены, но роторы по-прежнему включены параллельно, пусковой момент отсутствует. Однако существует значительный синхронизирующий момент. Это называется сельсин , что является аббревиатурой от «самосинхронный».

Пуск асинхронных двигателей с ротором от общих резисторов

Роторы могут быть неподвижными. Если один ротор перемещается на угол θ, вал другого сельсина перемещается на угол θ. Если к одному сельсину приложено сопротивление, это будет ощущаться при попытке повернуть другой вал.

Несмотря на то, что сельсины мощностью в несколько лошадиных сил (несколько киловатт) существуют, их основное применение - небольшие блоки мощностью в несколько ватт для измерительных приложений - дистанционная индикация положения.

Сельсины без пускового сопротивления

Измерительные сельсины не используются в качестве пусковых резисторов (рисунок выше). Они не предназначены для самовращения. Поскольку роторы не закорочены и не нагружены резистором, пусковой момент не создается.

Однако ручное вращение одного вала вызовет дисбаланс токов ротора до тех пор, пока за ним не последует вал параллельного устройства. Обратите внимание, что на оба статора подается общий источник трехфазного питания.Хотя выше мы показываем трехфазные роторы, достаточно ротора с однофазным питанием, как показано на рисунке ниже.

Передатчик-приемник

Малые измерительные сельсины, также известные как synchros , используют однофазные параллельные роторы, питаемые переменным током, сохраняя 3-фазные параллельные статоры, которые не имеют внешнего питания. Ниже показаны функции синхронизаторов как вращающихся трансформаторов.

Если роторы передатчика крутящего момента (TX) и приемника крутящего момента (RX) находятся под одинаковым углом, фазы индуцированных напряжений статора будут одинаковыми для обоих, и ток не будет течь.

Если один ротор смещен относительно другого, фазные напряжения статора будут различаться между передатчиком и приемником. Ток статора будет течь, развивая крутящий момент. Вал приемника электрически подчинен валу передатчика. Вал передатчика или приемника можно повернуть, чтобы повернуть противоположный блок.

Синхро с однофазным приводом ротора

Синхростаторы намотаны с 3-фазными обмотками, выведенными на внешние клеммы.Однороторная обмотка передатчика или приемника крутящего момента выводится с помощью щеточных контактных колец. Синхронные передатчики и приемники электрически идентичны.

Однако синхронный приемник имеет встроенное инерционное демпфирование. Передатчик синхронного момента может быть заменен приемником крутящего момента.

Дистанционное определение положения является основным приложением синхронизации. Например, синхронный передатчик, подключенный к антенне радара, указывает положение антенны на индикаторе в диспетчерской.

Синхронный передатчик, соединенный с флюгером, показывает направление ветра на удаленной консоли. Синхросигналы доступны для использования с питанием 240 В переменного тока 50 Гц, 115 В переменного тока 60 Гц, 115 В переменного тока 400 Гц и 26 В переменного тока 400 Гц.

Приложение Synchro: дистанционная индикация положения

Дифференциальный приемопередатчик

Синхронно-дифференциальный преобразователь (TDX) имеет как трехфазный ротор, так и статор. Синхро-дифференциальный датчик добавляет входной угол вала к входному электрическому углу на входах ротора, выводя сумму на выходах статора.

Этот электрический угол статора можно отобразить, отправив его на приемник. Например, синхронный приемник отображает положение антенны радара относительно носовой части корабля. Добавление курса по компасу корабля с помощью синхронно-дифференциального передатчика отображает положение антенны на приемнике относительно истинного севера, независимо от курса судна.

Переключение пары выводов статора S1-S3 между TX и TDX вычитает угловые положения.

Датчик дифференциала крутящего момента (TDX)

Антенна судового радара, соединенная с синхронным передатчиком, кодирует угол антенны относительно носа судна (рисунок ниже).Желательно отображать положение антенны относительно истинного севера.

Нам нужно добавить корабли, идущие от гирокомпаса, к положению антенны относительно носа, чтобы отобразить угол антенны относительно истинного севера (antenna + ∠gyro).

Применение датчика дифференциала крутящего момента: угловая добавка

antenna-N = ∠antenna + ∠gyro ∠rx = ∠tx + ∠gy

Например, курс судна 30 °, положение антенны относительно носа судна 0 °, antenna-N:

∠rx = ∠tx + ∠gy ∠30 ° = ∠30 ° + ∠0 °

Пример: курс судна ∠30 °, положение антенны относительно носа судна ∠15 °, antenna-N:

∠45 ° = ∠30 ° + ∠15 °

Сложение против вычитания

Для справки мы показываем электрические схемы для вычитания и сложения углов вала с использованием как TDX (передатчик дифференциала крутящего момента), так и TDR (приемника дифференциала крутящего момента).TDX имеет входной угловой крутящий момент на валу, электрический угловой вход на трех соединениях статора и электрический угловой выход на трехроторных соединениях.

TDR имеет электрические угловые входы как на статоре, так и на роторе. Выходной угол - это крутящий момент на валу TDR. Разница между TDX и TDR заключается в том, что TDX является датчиком крутящего момента, а TDR - приемником крутящего момента.

Вычитание TDX

Входы крутящего момента - TX и TDX.Угловая разница крутящего момента на выходе равна TR.

Дополнение TDX

Входы крутящего момента - TX и TDX. Угловая сумма выходного крутящего момента равна TR.

Вычитание TDR

Входы крутящего момента: TX 1 и TX 2 . Угловая разница выходного крутящего момента - TDR.

Добавление TDR

Входы крутящего момента: TX 1 и TX 2 .Угловая сумма выходного крутящего момента равна TDR.

Управляющий трансформатор

Вариантом синхронизирующего передатчика является управляющий трансформатор . Он имеет три равноотстоящих обмотки статора, как и TX. Его ротор намотан с большим количеством оборотов, чем передатчик или приемник, чтобы сделать его более чувствительным при обнаружении нуля при его вращении, как правило, сервосистемой .

Выход ротора CT (управляющего трансформатора) равен нулю, когда он ориентирован под прямым углом к ​​вектору магнитного поля статора.В отличие от TX или RX, CT не передает и не принимает крутящий момент. Это просто чувствительный датчик углового положения.

Управляющий трансформатор (CT) обнаруживает серво-ноль

На рисунке выше вал передатчика установлен в желаемое положение антенны радара. Сервосистема заставит серводвигатель привести антенну в заданное положение. CT сравнивает заданное положение с фактическим положением и подает сигнал сервоусилителю, чтобы он приводил двигатель в действие, пока не будет достигнут заданный угол.

Сервопривод использует CT для определения нулевого положения антенны

Когда ротор управляющего трансформатора определяет ноль под углом 90 ° к оси поля статора, выход ротора отсутствует. Любое смещение ротора вызывает ошибку переменного напряжения, пропорциональную смещению.

Сервопривод стремится минимизировать ошибку между управляемой и измеряемой переменной из-за отрицательной обратной связи. Управляющий трансформатор сравнивает угол вала с углом магнитного поля статора, передаваемым статором TX.

Когда он измеряет минимум или ноль, сервопривод приводит антенну и ротор управляющего трансформатора в заданное положение. Нет ошибки между измеренным и заданным положением, выходной сигнал CT не должен усиливаться.

Серводвигатель , двухфазный двигатель, перестает вращаться. Однако любая обнаруженная ошибка CT приводит в действие усилитель, который приводит в действие двигатель, пока ошибка не будет минимизирована. Это соответствует сервосистеме, управляющей трансформатором тока с антенной связью для согласования угла, заданного передатчиком.

Серводвигатель может приводить в движение редукторную передачу и быть большим по сравнению с синхронизаторами TX и CT. Однако низкий КПД серводвигателей переменного тока ограничивает их работу с меньшими нагрузками. Их также трудно контролировать, поскольку они являются устройствами постоянной скорости.

Однако ими можно до некоторой степени управлять, изменяя напряжение на одной фазе с линейным напряжением на другой фазе. Большие нагрузки более эффективно приводятся в движение большими серводвигателями постоянного тока.

В бортовых приложениях используются компоненты с частотой 400 Гц - TX, CT и серводвигатель.Размер и вес магнитных компонентов переменного тока обратно пропорциональны частоте. Следовательно, использование компонентов с частотой 400 Гц для авиационных приложений, таких как движущиеся поверхности управления, позволяет сэкономить на размере и весе.

Резольвер

Резольвер (рисунок ниже) имеет две обмотки статора, расположенные под углом 90, °, друг к другу, и одну обмотку ротора, управляемую переменным током. Резольвер используется для преобразования полярной формы в прямоугольную. Угловой ввод на валу ротора создает на обмотках статора пропорциональные напряжения с прямоугольными координатами sinθ и cosθ.

Резольвер преобразует угол вала в синус и косинус угла

Например, черный ящик в радаре кодирует расстояние до цели как напряжение V, пропорциональное синусоиде, а угол пеленга - как угол вала. Преобразовать в координаты X и Y. Синусоидальная волна подается на ротор резольвера. Угловой вал с подшипником соединен с валом резольвера. Координаты (X, Y) доступны на обмотках статора резольвера:

X = V (cos (подшипник)) Y = V (sin (подшипник))

Декартовы координаты (X, Y) могут быть нанесены на карту.TX (датчик крутящего момента) может быть адаптирован для работы в качестве резольвера.

Скотт-Т преобразует 3-φ в 2-φ, позволяя TX выполнять функцию преобразователя

Можно получить квадратурные угловые составляющие, подобные резольверу, из синхронного передатчика, используя трансформатор Scott-T . Три выхода TX, 3 фазы, преобразуются трансформатором Scott-T в пару квадратурных компонентов. Существует также линейная версия резольвера, известная как индуктосин.Поворотная версия индуктосина имеет более высокое разрешение, чем резольвер.

Резюме: Selsyn (синхронные) двигатели

  • synchro , также известный как selsyn , представляет собой вращающийся трансформатор, используемый для передачи крутящего момента вала.
  • TX, датчик крутящего момента , принимает крутящий момент на валу для передачи на трехфазные электрические выходы.
  • RX, Приемник крутящего момента , принимает трехфазное электрическое представление углового входа для преобразования в выходной крутящий момент на его валу.Таким образом, TX передает крутящий момент с входного вала на удаленный выходной вал RX.
  • TDX, датчик перепада крутящего момента , суммирует входной электрический угол с входным углом вала, создавая выходной электрический угол
  • TDR, приемник дифференциала крутящего момента , суммирует два электрических угловых входа, создавая выходной угол вала
  • CT, управляющий трансформатор , обнаруживает ноль, когда ротор расположен под прямым углом к ​​входному углу статора.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
