Распиновка наушников

Под распиновкой понимают расположение выводов на разъемах наушника в соответствии со схемой устройства. Эти сведения необходимы для определения места неисправности наушников, проведения восстановления его неработоспособности.

Виды разъемов наушников

В современных наушниках, предназначенных для подключения к мобильным устройствам, аудиотехнике, телевизорам, в основном, применяется три типоразмера разъемов по диаметру гнезда подключения:

• 2,5 миллиметра – микро Jack;
• 3,5 миллиметра – мини Jack;
• 6,25 – большой Jack.

Большой Jack нашел применение в аудиотехнике, усилителях мощности. Его также используют в караоке-устройствах. Микро-jack применяется в миниатюрных плейерах, раньше часто применяли в небольших телефонах.

В современных смартфонах, мобильной и бытовой технике наибольшее применение получили мини-Jack разъемы. По количеству контактов mini-jack разъемы классифицируются на:

• двухконтактные;
• трехконтактные;
• четырехконтактные.

Вид разъемов наушников

Двухконтактные наушники с начала 2000-х годов потеряли свою актуальность: большинство радиоприемников, даже простейших, где они, в основном, использовались, перешли на стандарт стереоприема.

Трех- и четырехконтактные наушники имеют отдельные каналы для воспроизведения сигналов правого и левого канала. При этом они совместимы с моносигналом, в таком случае правый и левый наушники соединяются параллельно, обеспечивая монозвучание.

В четырехконтактных разъемах дополнительно имеется вход для микрофона, совмещенный с кнопкой управления. Такие разъемы в большинстве случаев служат для подключения наушников к смартфонам.

Схема наушников

Схема электрическая наушников трехконтактных.

Схема распайки Jack-разъема (в разрезе).

В большинстве качественных наушников проводники, ведущие к наушникам выполнены экранированным кабелем. Он состоит из центральной изолированной жилы и экрана в виде плетеного кабеля.

Рекомендации: Как припаять штекер наушников , Как разобрать наушники: инструкция с пошаговым фото ремонта всех элементов гарнитуры , Распайка наушников

Центральная жила может быть выполнена дополнительно в лаковой изоляции, с влетением шелковой нити для большей устойчивости к излому и растяжению. Процесс пайки таких проводников в случае повреждения технологически сложен, необходимо иметь навыки, специальный флюс и легкоплавкий припой.

Трехконтактный разъем для наушников имеет международную классификацию TRS. Расшифровка аббревиатуры понятна из приведенного ниже рисунка.

Если разъем наушника оборвался, или в нем обломались проводники, можно заменить разъем на новый. Штатные разъемы наушников, как правило, неразборные.

Необходимо приобрести разборный разъем, проверить соответствие цвета проводника схеме подключения и с помощью паяльника, припоя, флюса и ножа сначала залудить провода, затем контакты подключения к разъему, далее выполнить распайку.

Распайка производится в соответствии с монтажной схемой.

Четырехконтактный разъем имеет классификацию TRRS.

Распиновка разъемов TRRS может быть выполнена в двух вариантах: CTIA и OMTP.

В наушниках с четырехконтактным обычно устанавливается микрофон и кнопка. Схема распиновки четырехконтактного разъема CTIA.

Нажатие кнопки блокирует микрофон.

При покупке наушников с четырехконтактным разъемом для мобильного устройства необходимо установить, какой тип разъема необходим. Как видно из распиновки, изображенной на рисунке выводы «общий» и «микрофон» в данных типах «перепутаны».

Одни и те же марки телефонов, но выполненные в китайском исполнении, могут иметь наушники с OMTP распиновкой. Если подключить неподходящую распиновку, звук в наушниках будет искажен, микрофон может выйти из строя. В таком случае требуется перепаивать контакты разъема в соответствии со схемой.

В продаже имеются переходники с одного стандарта на другой.

Проверка распиновки наушников нестандартных разъемов

В некоторых мобильных устройствах и GSM телефонах, в большинстве случаев, прежних годов выпуска применялись телефоны с оригинальными специальными разъемами. В таких случаях с помощью поисковиков можно найти оригинальную распиновку разъемов наушников. Она может иметь разные схемы подключения, например, изображенную на рисунке.

Если наушники таких устройств выйдут из строя, можно обрезать кабель наушника, приобрести новую гарнитуру, и произвести монтаж новых наушников в соответствии со схемой.

При отсутствии информации в интернете можно самостоятельно определить распиновку наушников. Для этого необходимо выполнить следующие действия:

• разобрать корпуса динамической системы наушников, для этого можно использовать активный растворитель;
• прозвонить между собой выводы динамиков наушников, Нулевое сопротивление будет соответствовать общему проводу;
• прозвонить контакты разъема с общим проводом, номер контакта, при котором мультиметр покажет сопротивление близкое к нулю, будет контактом подключения общего провода;
• аналогичным образом следует произвести прозвонку к противоположным контактам динамаков наушников;
• для гарнитуры с микрофоном производят поиск подключения к контактам разъема для каждого вывода по отдельности.

Общие рекомендации

Разъемы TRS типа имеют стандартную распиновку. Слабая слышимость в наушниках может быть следствием обрыва общего провода либо несоответствия выходного сопротивления усилителя мобильного устройства с сопротивлением динамической системы наушников.

Разъемы TRRS имеют два типа распиновки: CTIA и OMTP. Установка наушников с «неродной» распиновкой приводит к искажению звукового сигнала, может привести к неисправности микрофона.

Тематические материалы: Самостоятельное изготовление простых наушников и гарнитуры с микрофоном , Как подключить беспроводные наушники к телефону , Как правильно настроить микрофон наушников на компьютере с Windows , Как правильно прогреть наушники и нужно ли это делать , Как самостоятельно починить наушники, если один перестал работать , Как улучшить качество звука в наушниках , Наушник не работает: диагностика поломки, способы ремонта , Нет звука в наушниках , Ремонт наушников своими руками

Проверка распиновки наушников нестандартных разъемов

Схема распайки наушников с микрофоном для телефона

Распиновка наушников

Под распиновкой понимают расположение выводов на разъемах наушника в соответствии со схемой устройства. Эти сведения необходимы для определения места неисправности наушников, проведения восстановления его неработоспособности.

Виды разъемов наушников

В современных наушниках, предназначенных для подключения к мобильным устройствам, аудиотехнике, телевизорам, в основном, применяется три типоразмера разъемов по диаметру гнезда подключения:

• 2,5 миллиметра – микро Jack;
• 3,5 миллиметра – мини Jack;
• 6,25 – большой Jack.

Большой Jack нашел применение в аудиотехнике, усилителях мощности. Его также используют в караоке-устройствах. Микро-jack применяется в миниатюрных плейерах, раньше часто применяли в небольших телефонах.

В современных смартфонах, мобильной и бытовой технике наибольшее применение получили мини-Jack разъемы. По количеству контактов mini-jack разъемы классифицируются на:

• двухконтактные;
• трехконтактные;
• четырехконтактные.

Вид разъемов наушников

Двухконтактные наушники с начала 2000-х годов потеряли свою актуальность: большинство радиоприемников, даже простейших, где они, в основном, использовались, перешли на стандарт стереоприема.

Трех- и четырехконтактные наушники имеют отдельные каналы для воспроизведения сигналов правого и левого канала. При этом они совместимы с моносигналом, в таком случае правый и левый наушники соединяются параллельно, обеспечивая монозвучание.

В четырехконтактных разъемах дополнительно имеется вход для микрофона, совмещенный с кнопкой управления. Такие разъемы в большинстве случаев служат для подключения наушников к смартфонам.

Схема наушников

Схема электрическая наушников трехконтактных.

Схема распайки Jack-разъема (в разрезе).

В большинстве качественных наушников проводники, ведущие к наушникам выполнены экранированным кабелем. Он состоит из центральной изолированной жилы и экрана в виде плетеного кабеля.

Рекомендации: Как припаять штекер наушников , Как разобрать наушники: инструкция с пошаговым фото ремонта всех элементов гарнитуры , Распайка наушников

Центральная жила может быть выполнена дополнительно в лаковой изоляции, с влетением шелковой нити для большей устойчивости к излому и растяжению. Процесс пайки таких проводников в случае повреждения технологически сложен, необходимо иметь навыки, специальный флюс и легкоплавкий припой.

Трехконтактный разъем для наушников имеет международную классификацию TRS. Расшифровка аббревиатуры понятна из приведенного ниже рисунка.

Если разъем наушника оборвался, или в нем обломались проводники, можно заменить разъем на новый. Штатные разъемы наушников, как правило, неразборные.

Необходимо приобрести разборный разъем, проверить соответствие цвета проводника схеме подключения и с помощью паяльника, припоя, флюса и ножа сначала залудить провода, затем контакты подключения к разъему, далее выполнить распайку.

Распайка производится в соответствии с монтажной схемой.

Четырехконтактный разъем имеет классификацию TRRS.

Распиновка разъемов TRRS может быть выполнена в двух вариантах: CTIA и OMTP.

В наушниках с четырехконтактным обычно устанавливается микрофон и кнопка. Схема распиновки четырехконтактного разъема CTIA.

Нажатие кнопки блокирует микрофон.

При покупке наушников с четырехконтактным разъемом для мобильного устройства необходимо установить, какой тип разъема необходим. Как видно из распиновки, изображенной на рисунке выводы «общий» и «микрофон» в данных типах «перепутаны».

Одни и те же марки телефонов, но выполненные в китайском исполнении, могут иметь наушники с OMTP распиновкой. Если подключить неподходящую распиновку, звук в наушниках будет искажен, микрофон может выйти из строя. В таком случае требуется перепаивать контакты разъема в соответствии со схемой.

В продаже имеются переходники с одного стандарта на другой.

Проверка распиновки наушников нестандартных разъемов

В некоторых мобильных устройствах и GSM телефонах, в большинстве случаев, прежних годов выпуска применялись телефоны с оригинальными специальными разъемами. В таких случаях с помощью поисковиков можно найти оригинальную распиновку разъемов наушников. Она может иметь разные схемы подключения, например, изображенную на рисунке.

Если наушники таких устройств выйдут из строя, можно обрезать кабель наушника, приобрести новую гарнитуру, и произвести монтаж новых наушников в соответствии со схемой.

При отсутствии информации в интернете можно самостоятельно определить распиновку наушников. Для этого необходимо выполнить следующие действия:

• разобрать корпуса динамической системы наушников, для этого можно использовать активный растворитель;
• прозвонить между собой выводы динамиков наушников, Нулевое сопротивление будет соответствовать общему проводу;
• прозвонить контакты разъема с общим проводом, номер контакта, при котором мультиметр покажет сопротивление близкое к нулю, будет контактом подключения общего провода;
• аналогичным образом следует произвести прозвонку к противоположным контактам динамаков наушников;
• для гарнитуры с микрофоном производят поиск подключения к контактам разъема для каждого вывода по отдельности.

Общие рекомендации

Разъемы TRS типа имеют стандартную распиновку. Слабая слышимость в наушниках может быть следствием обрыва общего провода либо несоответствия выходного сопротивления усилителя мобильного устройства с сопротивлением динамической системы наушников.

Разъемы TRRS имеют два типа распиновки: CTIA и OMTP. Установка наушников с «неродной» распиновкой приводит к искажению звукового сигнала, может привести к неисправности микрофона.

Тематические материалы: Как подключить беспроводные наушники к телефону , Как правильно настроить микрофон наушников на компьютере с Windows , Как правильно прогреть наушники и нужно ли это делать , Как самостоятельно починить наушники, если один перестал работать , Как улучшить качество звука в наушниках , Наушник не работает: диагностика поломки, способы ремонта , Нет звука в наушниках , Ремонт наушников своими руками , Самостоятельное изготовление простых наушников и гарнитуры с микрофоном

Распиновка наушников

Под распиновкой понимают расположение выводов на разъемах наушника в соответствии со схемой устройства. Эти сведения необходимы для определения места неисправности наушников, проведения восстановления его неработоспособности.

Виды разъемов наушников

В современных наушниках, предназначенных для подключения к мобильным устройствам, аудиотехнике, телевизорам, в основном, применяется три типоразмера разъемов по диаметру гнезда подключения:

• 2,5 миллиметра – микро Jack;
• 3,5 миллиметра – мини Jack;
• 6,25 – большой Jack.

Большой Jack нашел применение в аудиотехнике, усилителях мощности. Его также используют в караоке-устройствах. Микро-jack применяется в миниатюрных плейерах, раньше часто применяли в небольших телефонах.

В современных смартфонах, мобильной и бытовой технике наибольшее применение получили мини-Jack разъемы. По количеству контактов mini-jack разъемы классифицируются на:

• двухконтактные;
• трехконтактные;
• четырехконтактные.

Вид разъемов наушников

Двухконтактные наушники с начала 2000-х годов потеряли свою актуальность: большинство радиоприемников, даже простейших, где они, в основном, использовались, перешли на стандарт стереоприема.

Трех- и четырехконтактные наушники имеют отдельные каналы для воспроизведения сигналов правого и левого канала. При этом они совместимы с моносигналом, в таком случае правый и левый наушники соединяются параллельно, обеспечивая монозвучание.

В четырехконтактных разъемах дополнительно имеется вход для микрофона, совмещенный с кнопкой управления. Такие разъемы в большинстве случаев служат для подключения наушников к смартфонам.

Схема наушников

Схема электрическая наушников трехконтактных.

Схема распайки Jack-разъема (в разрезе).

В большинстве качественных наушников проводники, ведущие к наушникам выполнены экранированным кабелем. Он состоит из центральной изолированной жилы и экрана в виде плетеного кабеля.

Рекомендации: Как припаять штекер наушников , Как разобрать наушники: инструкция с пошаговым фото ремонта всех элементов гарнитуры , Распайка наушников

Центральная жила может быть выполнена дополнительно в лаковой изоляции, с влетением шелковой нити для большей устойчивости к излому и растяжению. Процесс пайки таких проводников в случае повреждения технологически сложен, необходимо иметь навыки, специальный флюс и легкоплавкий припой.

Трехконтактный разъем для наушников имеет международную классификацию TRS. Расшифровка аббревиатуры понятна из приведенного ниже рисунка.

Если разъем наушника оборвался, или в нем обломались проводники, можно заменить разъем на новый. Штатные разъемы наушников, как правило, неразборные.

Необходимо приобрести разборный разъем, проверить соответствие цвета проводника схеме подключения и с помощью паяльника, припоя, флюса и ножа сначала залудить провода, затем контакты подключения к разъему, далее выполнить распайку.

Распайка производится в соответствии с монтажной схемой.

Четырехконтактный разъем имеет классификацию TRRS.

Распиновка разъемов TRRS может быть выполнена в двух вариантах: CTIA и OMTP.

В наушниках с четырехконтактным обычно устанавливается микрофон и кнопка. Схема распиновки четырехконтактного разъема CTIA.

Нажатие кнопки блокирует микрофон.

При покупке наушников с четырехконтактным разъемом для мобильного устройства необходимо установить, какой тип разъема необходим. Как видно из распиновки, изображенной на рисунке выводы «общий» и «микрофон» в данных типах «перепутаны».

Одни и те же марки телефонов, но выполненные в китайском исполнении, могут иметь наушники с OMTP распиновкой. Если подключить неподходящую распиновку, звук в наушниках будет искажен, микрофон может выйти из строя. В таком случае требуется перепаивать контакты разъема в соответствии со схемой.

В продаже имеются переходники с одного стандарта на другой.

Проверка распиновки наушников нестандартных разъемов

В некоторых мобильных устройствах и GSM телефонах, в большинстве случаев, прежних годов выпуска применялись телефоны с оригинальными специальными разъемами. В таких случаях с помощью поисковиков можно найти оригинальную распиновку разъемов наушников. Она может иметь разные схемы подключения, например, изображенную на рисунке.

Если наушники таких устройств выйдут из строя, можно обрезать кабель наушника, приобрести новую гарнитуру, и произвести монтаж новых наушников в соответствии со схемой.

При отсутствии информации в интернете можно самостоятельно определить распиновку наушников. Для этого необходимо выполнить следующие действия:

• разобрать корпуса динамической системы наушников, для этого можно использовать активный растворитель;
• прозвонить между собой выводы динамиков наушников, Нулевое сопротивление будет соответствовать общему проводу;
• прозвонить контакты разъема с общим проводом, номер контакта, при котором мультиметр покажет сопротивление близкое к нулю, будет контактом подключения общего провода;
• аналогичным образом следует произвести прозвонку к противоположным контактам динамаков наушников;
• для гарнитуры с микрофоном производят поиск подключения к контактам разъема для каждого вывода по отдельности.

Общие рекомендации

Разъемы TRS типа имеют стандартную распиновку. Слабая слышимость в наушниках может быть следствием обрыва общего провода либо несоответствия выходного сопротивления усилителя мобильного устройства с сопротивлением динамической системы наушников.

Разъемы TRRS имеют два типа распиновки: CTIA и OMTP. Установка наушников с «неродной» распиновкой приводит к искажению звукового сигнала, может привести к неисправности микрофона.

Тематические материалы: Как подключить беспроводные наушники к телефону , Как правильно настроить микрофон наушников на компьютере с Windows , Как правильно прогреть наушники и нужно ли это делать , Как самостоятельно починить наушники, если один перестал работать , Как улучшить качество звука в наушниках , Наушник не работает: диагностика поломки, способы ремонта , Нет звука в наушниках , Ремонт наушников своими руками , Самостоятельное изготовление простых наушников и гарнитуры с микрофоном

Бывают случаи, когда приходится делать распиновку наушников. Например, устройство работает некачественно, и провод нужно распаять, чтобы найти причину.

Типы разъемов

В зависимости от размера коннектора, соединяющего электрические цепи, они делятся на:

1. Микро jack 2.5 мм. Подойдет для оборудования переносных, карманных устройств (плееров, телефонов).
2. Мини jack 3.5. Монтируют для бытовых предметов (телевизора, компьютера).
3. Большой jack 6.35. Этот тип разъема используется для специальной техники. Например: мощные усилители акустики или музыкальные инструменты. Но могут использоваться и для менее габаритных устройств (микрофоны, металлоискатели).

Джек тоже имеет несколько категорий, в зависимости от количества выходов. Он бывает:

1. Двухконтактный. Передает несимметричные сигналы. К примеру, моно сигналы для наушников или аудиозапись на микрофоны.
2. Трехконтактный. Может передавать как симметричный, так и несимметричный сигналы. В последнем контакты под номером 2 и 3 соединяют при помощи перемычки.

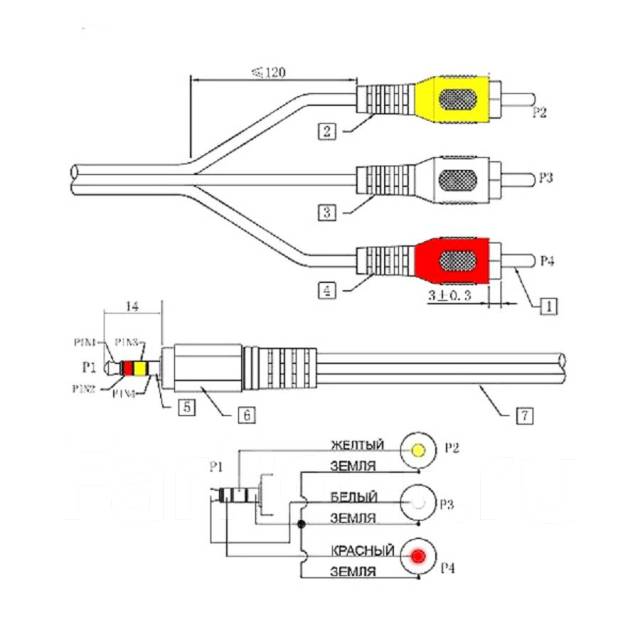

3. Четырехпиновый. Передают как видео, так и аудиосигналы. Могут передавать и те и те одновременно. Такие порты делают в современных моделях смартфонов, проигрывателей или планшетов.
4. Пятипозиционный. Встречается очень редко. Создан компанией Sony для смартфона версии Xperia Z. Позволяет функционировать двум микрофонам одновременно. Один из них отвечает за шумоподавление.

Гнезда также делятся на две разновидности:

1. Обычные. Сделаны для определенного вида штекера.
2. Переключаемые. Способны подстраиваться под все типы штекеров, переключая свое положение.

Как прозвонить провода

Провода, идущие к различным частям устройства позванивают, используя тестер. В первую очередь ищем те, которые идут к динамикам:

1. Зачищаем концы. В некоторых разновидностях моделей, провод, который идет к микрофону является экранизированными, и экран способен выполнять функции соответствующего кабеля.
2. Одеваем наушники. После подключения тестера, мы услышим треск из динамиков. Если звук исходит только из одного, тестер неправильно подключен. Вероятно, он контактирует только с динамиком, из которого исходит звук. Необходимо подключить тестер к общему проводу. Если звук издается из обоих наушников, тестер контактирует с обоими каналами.

Наши действия будут отличаться, в зависимости от количества проводов:

1. Если в кабеле 4 провода, тот, который остался должен быть подключен к микрофону и регулятору громкости через панель управления.
2. Если пять, остаются два, которые необходимо проверить. В случае, если они могут прозваниваться друг с другом, но не прозваниваются с динамиками, их нужно подключить к микрофону. А если другие прозваниваются, их припаиваем к клемме вместе.
3. Если проводов семь, остальные подключаются попарно к микрофону с кнопкой гарнитуры. Их припаиваются в зависимости от цветов, как к микрофонной, так и к общей клемме.

Схемы распиновки наушников с микрофоном

Схема распинвоки будет отличаться, в зависимости от модели наушников. Чаще всего, штекеры состоят из двух, трех или четырех частей, каждая из которых отвечает за передачу определенных сигналов. Например:

1. Штекер с двумя частями оснащен одним общим проводом. Чаще всего, используется для микрофона.
2. С тремя частями состоит из трех проводов (правого, левого и общего). Используется для наушников. Правый канал отвечает за правый наушник, левый за левый, а общий за соединение контактов (к штекеру идет один кабель, но приблизительно на середине длины он разъединяется на два, по одному для каждого наушника).
3. С четырьмя частями. Здесь штекер делится на две разновидности. Первая – состоящая из четырех проводов конструкция для современных версий телефонов, плееров и планшетов. Каналы правый, левый, общий и для микрофона. Вторая разновидность – для устаревших версий телефона Nokia. Каналы – правый, левый, общий и добавочный сигнал.

В современных телефонах, штекер состоит из четырех частей (отвечает за наушники и микрофон). Распиновка идентична у следующих моделей:

1. Apple.
2. Samsung.
3. Lenovo.

Если смотреть на штекер визуально, он состоит из некоторых сегментов. Каждый отвечает за определенный канал. Например:

1. Самый первый сегмент, край штекера отвечает за левый.
2. Второй сегмент за правый.
3. Последний, самый длинный, отвечает за общий. Он находится ближе всех к проводу.

Распайка проводов наушников

Самый распространенный вариант штекера называется джек (на английском Mini Jack) версия 3,5. Но помимо него могут быть джек 2,5, mikroUSB и miniUSB. Мы рассмотрим, как распаять провода джек.

Если наушники стандартные, в кабеле должно быть три провода. Нумерация проводов идет от острия к кабелю:

Но в некоторых видах, устанавливают 4 провода вместо 3 (они парные). Если вам попались такие наушники, провода одинаковые по цвету считаются парными, и припаиваются вместе.

Справка! Распаять провода со штекером джек очень просто. Кольцо, которое находится ближе всего к кабелю, считается общим каналом. А остальные правым и левым. При обычной распайке, правый канал подключается к среднему, а левый к штекеру.

Припаивать провода необходимо к соответствующим местам. Найти эти места можно при помощи тестера или визуально.

Джек 2,5 аналогичный этой версии. У него отличие только в разъеме. Процесс распайки будет таким же.

Mini и MicroUSB используются для подключения к некоторым типам мобильных телефонов, плееров и других небольших устройств. Распайка у Мини и Микро одинаковая. Внутри находятся 5 выводов. К ним припаиваются кабеля. Нумеруют их с левой стороны на правую. К первому выводу припаивают общий, к третьему правый, а к четвертому левый каналы.

Поломанный разъем

Наушники очень часто ломаются. Чаще всего, проблема не в динамиках и не в проводах, а в штекере, или выводах, необходимых для контактов с проводами. Если контакты залипли, их необходимо припаять. А вот сломанные штекеры придется полностью заменить.

Определить, что причина поломки именно в наушниках просто. Нужно подключить другое, работающее устройство. Если новые тоже не заработали, причина в порте. Для ремонта придется обращаться в сервисный центр.

При проблемах с контактами, определить поломку можно следующими образами:

1. Не работает один из динамиков. Например, левый или правый.
2. Звук очень тихий или нечеткий.
3. Слышен шум.

Попробуйте потрогать то место, где провод входит в штекер. Если при прикосновении, вы видите малейшие изменения качества звука (он стал четче или громче, или наоборот, качество упало), можно быть уверенным на 99%, причина в контактах. Необходимо распаять кабель. Используя паяльник, прикрепляем их.

Если штекер не работает, звук полностью не будет поступать к динамикам. Здесь поможет только полная замена штекера. Покупаем новый, и припаиваем провода к нему. Можно также обратиться в сервисный центр, для ремонта. Но при постоянных поломках, самое выгодное решение – покупка нового устройства.

Распиновка штекера и гнезда на 3.

В результате постоянных сгибов провода возле штекера 3,5″ типа Джек, могут появляться шумы в наушниках при шевелении соединения штекера с проводом, а то и вовсе будет пропадать звук на одном из наушнике. Иногда происходит обрыв общего провода, тогда звук искажается: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга.
Также бывает, что просто пропадает стерео-эффект. Или звука в ушах нет, но микрофон работает, или наоборот. А бывает из-за обрыва микрофонного провода вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.

Если у вас такие симптомы — советуем найти схему своего штекера и перепаять разъем, тем более по этой инструкции можно такое сделать самостоятельно даже без особого опыта паяния.

Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера. Устройство состоит из штекера (plug) и гнезда (jack). Зачастую данный разъем просто ломается в том месте где провода заходят в сам разъем. Из-за этого у нас с вами может не работать либо правый или левый наушник или оба сразу. Причем иногда появляются посторонние шумы из-за обрывы провода в самом разъеме jack 3.5.

Вообще стоит отметить, что сама абревиатура TRS произошла от английских слов: tip (кончик), ring (кольцо) и sleeve (гильза). Среди русскоязычного населения установилось понятие, что «джеки» — это сам штекер, поэтому если употреблять в повседневной жизни первоначальное название разъема TRS, многие не поймут, о чем идет речь.

Типы штекеров и область применения

В зависимости от диаметра рабочей поверхности коннекторы подразделяются на:

1. Микро jack 2.5 мм. Ими оборудуются небольшие портативные устройства, такие как телефоны, плееры и т. д.
2. Мини jack 3.5. Устанавливаются в приборы бытового назначения: компьютеры, телевизоры и т. д. К тому же распиновка jack 3.5 предельна проста.
3. Большой jack 6.35. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели.

По количеству выходов (pin) «джеки» подразделяются на:

1. Двухконктактные (TS). По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.
2. Трехконтактные (TRS). При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный.
3. Четырехпиновые (TRRS). Они могут сразу передавать видео и аудио информацию. Четырехконтактными разъемами оборудуются, в основном, современные телефоны, планшеты, видеопроигрыватели и т. д.
4. Пятипозиционные (TRRRS). Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.

Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.

Очень часто бывают ситуации, когда китайские разборные штекера, которые были установлены вместо монолитного поломанного «джека», не полностью заходят в гильзу или плохо фиксируются. Такие ситуации возможны при несоответствии диаметров гильзы и штекера. Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине.

Как узнать что неисправен разъем

Вставите в разъём рабочие наушники включите музыку. Если в работающих наушниках музыка не играет — у вас сломался разъём. Также если слышно шипение при шевелениях штекера — это значит что скоро полностью выйдет из строя разъём.

Сейчас в основном везде используется распиновка проводов наушников с микрофоном приведённая на первой картинке ниже но также и существует другая о основном она используется на старых телефонах и в телефонах некоторых производителей. Различаются они тем, что контакты микрофона и земли поменяны местами.

Штекер на четыре жилы

Здесь есть два различных варианта.

1. Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
2. Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:

Следует отметить, что цветовая маркировка может варьироваться в зависимости от фантазии производителя и является весьма условной. Провод левого канала может быть зелёным, белым или синим цветом. Провод правого канала всегда маркируется красным цветом. Общий провод – медный (лакированный или без изоляции), но может быть и белым, если белый цвет не задействован под левый канал.

Схемы распиновки по производителям

Распиновка аудио Apple

• 1 — левый
• 2 — правый
• 3 — земля
• 4 — микрофон

iPod Nano (4th, 5th Gen), iPhone (1st, 2nd, 3rd, 4th Gen), iPod Shuffle (3rd Gen), Cell Phone Connection iPhone headphone (handsfree)

Распиновки аудио Lenovo

1 — левый
2 — правый
3 — земля
4 — микрофон

Lenovo Thinkpad Edge & X Series Notebook audio

Распиновки аудио Samsung

1 — левый
2 — правый
3 — земля
4 — микрофон

Samsung Galaxy S I9000, S8500 Wave headset EHS60AVNBE / EHS60ANNWEGSTA / EHS60ANNBECSTD/ GH59-09752A headsetSamsung Galaxy S2 i9100 headset should be compatible with Samsung Galaxy Note N7000, Samsung Galaxy Tab GT-P1000, P7100 Galaxy Tab 10. 1, 4G LTE, C3530, Ch@t 350, Galaxy 551 i5510, Galaxy 550 I5500, E2330, I100 Gem, i220 Code, i350 Intrepid, I9003 Galaxy SL, I9100 Galaxy S II, i997 Infuse 4G, Google/Samsung Nexus S I9023/I9020, Ch@t 335 S3350, Galaxy mini S5570, Wave 525 S5250, Star II S5260, Wave II S8530, S5780 Wave 578, Wave 533 S5330, Galaxy Gio S5660, Wave 723 S7230, Galaxy Ace S5830, Galaxy Fit S5670, Galaxy S 4G, Galaxy S WiFi 5.0, R910 Galaxy Indulge, S3850 Corby II, M190 Galaxy S Hoppin, M210S Wave2, M220L Galaxy Neo, M580 Replenish, C6712 Star II DUOS

Samsung i300, i330, i500, i700 handsfree / headset connector

Samsung OEM EHS64 Headset for Samsung Galaxy SIII GT-i9305 and some others

Samsung Series 9 Notebook headset (NP900X3D-A02DE)

Samsung SPH-a420, a580, a640, m220, m240, m300, m320, m330, Rant m540, Exclaim m550 SCH-R451C headset Samsung headset P/N: AEP010SLEB/STD

Samsung SPH-A880, SCH-U620, SCH-U540, SPH-M500, SCH-A950, SCH-A870, SCH-A930, SPH-A920, SPH-A940, SCH-A970, SPH-A900 BLADE, A900M, SCH-A990, SCH-U740 AEP204VBEB/STD Headset / Music

В некоторых моделях Самсунга контакт массы и микрофон могут меняться местами!

Самостоятельная замена штекера 3,5

Нам понадобится ножик, паяльник, припой, канифоль. Отрезаем 5-10 см провода от штекера, убираем всю изоляцию со штекера, запомните последовательность проводов по цветам (иногда они отличаются). Зачистите провода и припаяйте их к 3.5 мм разъёму. Место пайки лучше залить термоклеем и сжать термоусадкой, так соединение прослужит значительно дольше. Подробнее о ремонте читайте тут

Изменение настроек наушников AirPods и AirPods Pro

В этой статье описывается, как изменить имя наушников AirPods и выбрать, что будет происходить при двойном касании наушника AirPods или нажатии на AirPods Pro с удержанием.

Откройте футляр для AirPods и перейдите в меню «Настройки» > Bluetooth на устройстве iOS или iPadOS.  Нажмите кнопку информации рядом с наушниками AirPods в списке устройств. Вы можете:

Присвоение имени наушникам AirPods

Нажмите текущее имя. Введите новое имя для AirPods и нажмите «Готово».

Выбрать, что будет происходить при нажатии с удержанием на AirPods Pro

У наушников AirPods Pro три режима управления шумом: «Шумоподавление», «Прозрачность» и «Выкл.». Вы можете переключаться между всеми тремя режимами управления шумом в Пункте управления или в меню «Настройки».

По умолчанию, если нажать и удерживать датчик нажатия на корпусе левого или правого наушника AirPods Pro, происходит переключение между режимами «Шумоподавление» и «Прозрачность». Вы можете выбрать, между какими режимами будет происходить переключение при нажатии с удержанием.

1. Перейдите на экран настроек AirPods Pro.
2. В разделе «Нажатие и удержание AirPods» нажмите «Левый» или «Правый» и убедитесь, что выбран вариант «Управление шумом».
3. Выберите два или три режима управления шумом, которые будут активироваться нажатием с удержанием. Если переключение между режимами управления шумом настроено для двух наушников AirPods, изменение настроек для нажатия с удержанием на одном наушнике будет применено для обоих.

Нажатие с удержанием позволяет также использовать Siri. На экране настроек AirPods Pro нажмите «Левый» или «Правый» и выберите Siri. Один наушник AirPods можно использовать для Siri, а второй — для переключения между режимами управления шумом.

Настроить функцию двойного касания на AirPods

На AirPods (1-го или 2-го поколения) выберите левый или правый наушник на экране настроек, а затем укажите, что должно происходить при двойном касании наушника:

• использование Siri для управления аудиосодержимым, изменения громкости или выполнения другого доступного для Siri действия;
• воспроизведение, приостановка или остановка воспроизведения аудиосодержимого;
• переход к следующей дорожке;
• Возврат к предыдущей дорожке.

Включение или отключение функции «Автообнаружение уха»

По умолчанию наушники AirPods определяют, когда находятся в ушах, и принимают аудиопоток с устройства. Кроме того, наушники AirPods приостанавливают и возобновляют воспроизведение при извлечении одного из AirPods или останавливают воспроизведение, не возобновляя его, при извлечении обоих наушников. Если функция «Автообнаружение уха» включена, но наушники AirPods не используются, аудиозаписи воспроизводятся через динамики устройства.

Если функция «Автообнаружение уха» выключена, такие возможности недоступны и все аудиозаписи воспроизводятся в наушниках AirPods вне зависимости от того, носите вы их или нет.

Настройка микрофона слева, справа или автоматически

В каждом наушнике AirPod находится микрофон, позволяющий совершать телефонные вызовы и использовать Siri. По умолчанию для микрофона выбран параметр «Автоматически», поэтому любой из наушников AirPods может использоваться в качестве микрофона. Если используется только один наушник AirPod, он будет являться микрофоном.

Можно также задать для микрофона параметр «Всегда левый» или «Всегда правый». Заданный параметр использует микрофон в левом или правом наушнике AirPod. Такой наушник AirPod будет использоваться как микрофон, даже если достать его из уха или положить в чехол.

Дата публикации: 24 марта 2021 г.

Глоссарий по гарнитурам | Poly, formerly Plantronics & Polycom

Словарь Jabra

microphone guidance | инструкции по использованию микрофона

Выводимые на экран во время разговора по телефону в реальном времени инструкции, информирующие пользователя гарнитуры о том, как отрегулировать положение штанги микрофона с тем, чтобы получить наилучшее качество звука.

modular connector | модульный разъем

В решениях Jabra это интерфейс, соединяющий множество электрических выводов для создания контура, используемого с настольным телефоном. Также известен как, например, разъем, гнездо, стандартное коммуникационное гнездо (RJ).

Moment | Момент

Набор параметров звука в приложении Jabra Sound+. Каждый момент предназначен для определенной ситуации. Например, Момент «Общественный транспорт» (Commute) обеспечит наилучшее качество звука во время поездки на общественном транспорте. Вы можете менять параметры для всех Моментов, чтобы сделать их более подходящими для каждой ситуации.

mono | моногарнитура

Гарнитура с одним наушником.

motion sensor | датчик движения

Встроенный датчик, который автоматически обнаруживает надевание устройства Jabra на голову и снятие его с головы. Это позволяет устройству выполнять в ответ определенные действия. Например, остановить или продолжить воспроизведение музыки, принять вызов, отключить микрофон во время вызова или перевести наушники в режим ожидания.

multi-camera | многокамерная система

Обозначает систему, оснащенную несколькими камерами для создания изображения, которое не может обеспечить одна камера, например, изображение комнаты с видом на 180° в формате Panoramic-4K с помощью камеры Jabra PanaCast.

multi-connect | возможность подключения к нескольким устройствам

Означает возможность сопряжения устройства Jabra с восемью отдельными устройствами Bluetooth и активное подключение к двум устройствам одновременно. Технический термин для этой функции — Multipoint.

Multi-function button | многофункциональная кнопка

Элемент управления основными функциями на гарнитурах/наушниках Jabra.

Multipoint | Multipoint

Технология Bluetooth, позволяющая подключать гарнитуру к двум устройствам одновременно. Звук передается только с одного устройства, т. е. одновременная передача с двух устройств не поддерживается.

Multiuse | использование с несколькими устройствами

Функция Jabra, обеспечивающая связь между гарнитурой/наушниками и несколькими телефонными устройствами.

MyControls

Функция приложения Jabra Sound+, которая позволяет перенастроить стандартные функции кнопок на устройстве Jabra, чтобы они выполняли задачи, отличные от заводских настроек устройства. Кнопки можно перенастроить для управления мультимедиа, обработкой вызовов и режимами звука в соответствии с вашими предпочтениями.

MySound

Функция приложения Jabra Sound+, в рамках которой выполняется звуковой тест для создания персонализированного звукового профиля. Затем профиль MySound используется для калибровки устройства Jabra с целью оптимизации прослушивания музыки.

Распайки гарнитуры TRRS: старая и новая

1. Суть проблемы
2. Решение
3. Смартфоны OMTP
4. Гарнитуры OMTP
5. Смартфоны CTIA
6. Гарнитуры CTIA
7. Дополнительные проблемы

«Звук какой-то глухой…»

▼ перейти к решению

Бывает, подключишь старую гарнитуру к новому смартфону, а микрофон не работает и звук в наушниках глухой. Кто-то решит, что гарнитура бракованная. На самом деле, гарнитура просто несовместима с вашим смартфоном. Проблема совместимости гарнитуры с телефоном связана с наличием по меньшей мере двух стандартов распайки штекера TRRS.

Если удерживать в нажатом состоянии кнопку «ответ» на пульте гарнитуры, звук в наушниках приходит в норму. Зафиксировав кнопку в нажатом состоянии скотчем, мы решим лишь половину проблемы. Микрофон-то всё равно работать не будет.

Гарнитуры мобильных телефонов со штекером TRRS («Джек»), разработанные до 2011 года включительно, распаивались по схеме OMTP (Open Mobile Terminal Platform):

• Наконечник (Tip) — Левый канал (Left)
• Кольцо 1 (Ring1) — Правый канал (Right)
• Кольцо 2 (Ring2) — Микрофон (Mic)
• Основание (Sleeve) — Общий (Gnd)

В 2012 году разработчикам попала шлея под хвост, и многие (но не все!) принялись форсить распиновку CTIA (Cellular Telephone Industries Association), она же —  AHJ (American Headset Jack):

• Наконечник (Tip) — Левый канал (Left)
• Кольцо 1 (Ring1) — Правый канал (Right)
• Кольцо 2 (Ring2) — Общий (Gnd)
• Основание (Sleeve) — Микрофон (Mic)

По сути дела, в этих распайках меняются местами контакты микрофона и «земли». Если подключить к аппарату гарнитуру с неподходящей распиновкой (например, классическую нокиевскую WH-205 подключить к Samsung Galaxy) звук в наушниках будет заметно глуше, и не факт, что будет работать микрофон (в худшем случае, аппарат не обнаружит наушники вообще).

Чтобы определить стандарт гарнитуры, измерьте сопротивление между наконечником и основанием штекера TRRS при отпущенной и при нажатой кнопке пульта.

• OMTP — при нажатии кнопки сопротивление не меняется и составляет порядка 30 Ом (сопротивление наушника).
• CTIA — сопротивление заметно больше 100 Ом, а при нажатии кнопки падает до тех же 30 Ом.

Что же делать?

▼ к списку смартфонов OMTP

Для обеспечения совместимости аппаратов и гарнитур различных стандартов созданы переходники «CTIA and OMTP». Вся прелесть в том, что данный адаптер преобразует как CTIA в OMTP, так и OMTP в CTIA. Приятно, что некоторые производители заботливо комплектуют свои гарнитуры такими переходниками. В качестве примера могу привести гарнитуры Ergo VM-901, Jabra RHYTHM, Philips SHE3595.

Но не таков наш соотечественник! Многие из нас предпочтут взять в руки паяльник и самостоятельно переделать гарнитуру раз и навсегда. Подробная инструкция по перепайке опубликована в статье «Переделка гарнитуры OMTP⇄CTIA».

1. Переделка в пульте имеет свои недостатки. Дело в том, что в приличных гарнитурах микрофонная жила (или даже весь шнур) выполнена экранированным проводом, а функции экрана выполняет общий провод (GND). Разумеется, после переделки гарнитуры или при использовании переходника, общий провод становится микрофонным, а микрофонный — общим. Таким образом, общий провод перестаёт выполнять функции экрана и потребительские качества такой гарнитуры несколько снижаются. Конечно же, гарнитуру, шнур которой выполнен обычным проводом, такой переделкой не испортишь.

Вскрыв пульт вы скорее всего обнаружите несколько проводов GND, идущих от штекера и распаянных в разные точки платы. Например, общий экран и экран микрофонного провода. Или общий провод левого канала и общий провод правого канала. Отпаяв общие провода от платы следует обязательно соединить освободившиеся точки перемычками. А уже потом к любой из этих точек припаять тот провод, что раньше был микрофонным. После чего остаётся один из бывших проводов GND припаять туда, где только что был припаян бывший микрофонный провод.

Способ №1

2. Перепайка штекера — более грамотный способ переделки.

Способ №2

Должен указать на два неприятных нюанса:

1. Бывали случаи с гарнитурами от iPhone, когда ни переходник, ни перепайка не помогли, и микрофон не заработал. Даже не знаю почему.
2. Никакая переделка, никакой переходник не заставят работать кнопки управления звуком — громкость и перемотка.

Перечень устройств с поддержкой OMTP

▼ к списку гарнитур OMTP

Здесь я хотел бы собрать перечень аппаратов, работающих с гарнитурами OMTP. Имейте в виду, что модели одного и того же производителя могут иметь различную распайку, так что, работая со списком ориентируйтесь не столько на изготовителя, сколько на конкретную модель.

Буду благодарен читателю за пополнение этого перечня.

Amoi: M821, V
Asus: M10, Padfone
Bird: A120, A130, A150, D515, D611, D612, D615, D636, D660, D680, D706, D716, D736, DV10, G118, M01, M07, M08, M11, M19, M29, M32, MP300, S1130, S1160, S1180c, S1186, S1190, S198, S199, S288, S296, S299, S570, S580, S590, S618, S661, S663, S667, S668, S669, S698, S699, S758, S768, S788, S789, S798, S799, S890, SC24, V09, V109, V5510, V5518+, V79
BlackBerry: 8910, 8980, 9000 Bold, Curve 8330, Curve 8520, Curve 8900, Storm
Bravis: Конкретные модели пока не назову
Changhong: H5018
Coolpad: 5855, 7260, 8150, B350, W711
Explay старые модели: Atom, Infinity / GioNee GN868, Navigator, SL-240
Fly (данные взяты с оф.сайта Fly; возможны неточности): DS104D, DS106D, DS115, DS115+, DS116+, DS120+, DS124, DS125, DS128, DS133, E157, E158, Ezzy5+, FF178, FF179, FF242, FF243, FF281, FF301, Flylife 7, Flylife Connect 10. 1 3G, Flylife Connect 10.1 3G 2, Flylife Connect 7 3G, Flylife Connect 7 3G 2, Flylife Connect 7.85 3G 2, Flylife Web 7, Flylife Web 7.85 Slim, FS404 Stratus 3, FS405 Stratus 4, FS502 Cirrus 1, FS551 Nimbus 4, IQ238 Jazz, IQ239 ERA Nano 2, IQ360 3G, IQ430 Evoke, IQ431 Glory, IQ436 ERA Nano 3 , IQ436i ERA Nano 9, IQ440 Energy, IQ4400 ERA Nano 8, IQ4401 ERA Energy 2, IQ4402 ERA Style 1 , IQ4403 Energy 3, IQ4404 Spark, IQ4405 Quad EVO Chic 1, IQ4406 ERA Nano 6, IQ4407 ERA Nano 7, IQ4409 Quad ERA Life 4, IQ441 Radiance, IQ4410 Quad Phoenix, IQ4411 Quad Energy 2, IQ4413 Quad EVO Chic 3 , IQ442 Quad Miracle 2, IQ443 Trend, IQ444 Quattro Diamond 2, IQ445 Genius, IQ446 Quad Magic, IQ447 ERA Life 1, IQ448 Chic, IQ449 Pronto, IQ4490 ERA Nano 4, IQ4490i ERA Nano 10, IQ450 Quattro Horizon 2, IQ451 Quattro Vista, IQ4511 Octa Tornado One, IQ4512 Quad EVO Chic 4, IQ454 EVO Tech 1, IQ455 Octa EGO Art 2, IQ4601 ERA Style 2, TS 91, TS107, TS110
Gigabyte: GSmart 1342, GSmart 202, GSmart Aku A1, Gsmart Maya, GSmart Mika M3, GSmart Roma R2
Goclever Quantum 4
Haier: w718
Hedy: H601, H701, i530
HTC старые модели: A3360, A3380, A9188, RoverPC, T9188, Z510D
Huawei: C8560, C8650, T8600, U8650, U8800, U8950D
iconBIT: смартфоны (не знаю, как планшеты)
Jinga: IGO L2
Konka: e5670, e860, e900, t600
Lenovo старые: 580, A390, A500, A520, A60, A65, A668t, A66T, A750, A800 IdeaPhone, A820, ET960, I350, P70, P700, P770, P700I, S2, S2005A, S380E, S680, S750, S850E, S880; под вопросом: A660? A789? A830? S920?
LG: (под вопросом) L90? P705?
Micromax: A104, A091
Motorola: MB511 FlipOut, MB600, MB855 PHOTON 4G, ME501, MT620, MT870, MT917, XT531 FIRE, XT681, XT800 GLAM, XT885
Neo: N003
Nokia: В основном OMTP поддерживают не слишком древние модели до 2011 года (см. модельный ряд Nokia по годам). Официально заявлено, что OMTP поддерживают:

• Всеядные Lumia 820, 920 и 930 (работают и с OMTP и с CTIA)

• Nokia Series 40 (не считая моделей оборудованных разъёмом Pop-port)
• Nokia Symbian
• Nokia Asha
• Итого: Nokia 500, 603, 700, 701, 702T, 801T, 808 ,1200, 1202, 1208, 1209, 1650, 1661, 1662, 1680, 2220, 2320, 2323, 2330, 2355, 2600, 2610, 2626, 2630, 2650?, 2651, 2652?, 2660, 2680, 2700, 2710, 2720, 2730, 2760, 2855, 2865, 3109, 3110, 3155, 3208, 3250, 3500, 3555, 3560, 3595, 3600, 3610, 3620, 3650?, 3660?, 3710, 3720, 5000, 5030, 5070, 5130, 5200, 5220, 5228, 5230, 5233, 5235, 5250, 5280, 5300, 5310, 5320, 5330, 5500, 5530, 5610, 5630, 5700, 5730, 5800, 6010, 6030?, 6060?, 6070, 6080, 6085, 6086, 6103, 6110, 6111, 6120?, 6121, 6124, 6125, 6126, 6131, 6133, 6136, 6151, 6152, 6155, 6165, 6208, 6210, 6212, 6216, 6234, 6235, 6255, 6263, 6265, 6267, 6270, 6275, 6280, 6282, 6288, 6290, 6300, 6301, 6303, 6350, 6500, 6555, 6600?, 6620, 6650, 6670, 6681, 6682, 6700, 6710, 6720, 6730, 6750, 6760, 6788, 6790, 6830, 7020, 7070, 7100, 7230, 7280?, 7310, 7373, 7390, 7500 , 7510, 7650?, 7900 , 8800?, 8801, Asha 200, Asha 201, Asha 202, Asha 203, Asha 205, Asha 210, Asha 230, Asha 300, Asha 302, Asha 303, Asha 305, Asha 306, Asha 308, Asha 309, Asha 310, Asha 311, Asha 500, Asha 501, Asha 502, Asha 503, Astound, C1-02, C3, C5-00, C5-01, C5-03, C5-04, C5-05, C5-06, C6-00, C6-01, C7, C7-00, E5, E5-00, E6, E7, E51, E52, E55, E62, E63, E66, E71, E72, E73, N8, N9, N75, N76, N77, N78, N79, N81, N82, N85, N86, N91, N95, N96, N97, N800, N810, N900, N-Gage, Oro, T7-00, X2, X3, X5, X6, X7

OnePlus One
Philips Xenium: W632, W732, W832
Prestigio: 3501, 4040, 4045, 4055 Duo, 5044, 5500, MultiPhone PAP: 4040, 4045, 4055, 4500, 5044, 5400
Puledda: F7
Samsung: OMTP поддерживают модели до 2010 года включительно, правда за раскладушки середины нулевых не поручусь. А 2011 год для Samsung — пограничный, какие-то модели распаяны уже по новому стандарту, какие-то — по старому. См. модельный ряд Samsung по годам.

• Итого: B2100, B2710 Xcover, B3210 Corby, B3310 Corby Mate, B3410 CorbyPlus, B3410W Ch@t (1Gb), B3410W Ch@t (2Gb), B5310 CorbyPRO, B5702 DuoS, B5722 DuoS, B7300 Omnia LITE, B7320 OmniaPRO, B7350 WiTu Pro, B7610 OmniaPRO, B7620 Giorgio Armani, B7722 Duos, C3010, C3050, C3053, C3060R, C3110, C3200 Monte bar, C3212 Duos, C3222, C3300 Champ, C3510 Corby Pop (Genova), C3530, C5010 Squash, C5212 Duos, C5510, C6112 DuoS, C6625 Valencia, E1070, E1080, E1081T, E1100, E1125, E1150, E1170, E1175, E1210, E1225, E1252, E1310, E1360, E2100, E2120, E2121B, E2152 Duos Lite, E2210, E2370, E2510, E2530, E2550, F278, F408, F809, F859, G818, G818E, I5500 Galaxy 5, i550W, i560, I5700 Spica, I5800 Galaxy 3, I5801 Galaxy Apollo, I6410 M1, I6500U, I7500, I8000 Omnia II, i8320, i8510, i8520 Halo, I8700 Omnia 7, i8910 Omnia HD, I9000 Galaxy S, I9008, I9010 Giorgio Armani Galaxy S, I9018, I909, M110 Solid, M110s, M2310, M2510, M2710C, M3310, M3510 Beat B, M3710 Corby Beat, M5650 Lindy, M6710 Beat Disc, M7500, M7600 Beat DJ, M8910 Pixon12, S3100, S3310, S3350 Ch@t 335, S3370 Corby, S3500, S3550 Shark Slider, S3650 Corby, S5050, S5150 Diva folder, S5200, S5230, S5230 GPS, S5230 La Fleur, S5233, S5233W, S5250 Wave 2, S5330 Wave 2 Pro, S5350 Shark, S5500 Eco, S5510, S5550 Shark AMOLED, S5560 Marvel, S5600, S5600v Blade, S5620 Monte, S5630C, S5690 Galaxy Xcover, S5750 Wave 575, S7070 Diva, S7220, S7230E Wave 723, S7230E Wave 723 La Fleur, S7320E Wave 723, S7330, S7350, S7550 Blue Earth, S8000, S8003, S8500 Wave, S8530 Wave II, S9110, SGH-F490, SGH-F700, SGH-G810, T929 Memoir, С6712 Duos

Sharp: 8288U, IS11H, IS12H, Sh22C, SH8128U, SH8268U
Sony Ericsson, модели, выпущенные до  2011 года включительно: Live with Walkman (LWW), Xperia arc S, Xperia E, Xperia Lt, Xperia Pro, Xperia WT19i, Xperia X1/X2/X5/X8 и т. д., Xperia Mini ST15i, Xperia ST18i, Xperia Neo V и др.
Telefunken: TF-MID7805G
Tianyu:Q10, W616, W706, W800
THL: T200/T200c, V10, V11, V7, V8, V9, W1, W2, W3
Zopo: ZP200
ZTE: Geek, N880, N880e, N880s, N960, U880, U960s, U970, V680, V889D, V960, V987

Гарнитуры стандарта OMTP

▼ к списку смартфонов CTIA

• Audio-Technica ATH-ANC23
• Axtel
• Nokia: WH-101, WH-102, WH-205, WH-500, WH-701, HS-31, HS-45, HS-47, HS-48, AD-44, AD-52, AD-54, AD-57
• Panasonic RP-TCN (буква N в маркировке как бы намекает на Nokia)
• Philips SHE8005 (в комплекте переходник под CTIA), O’Neill SHO9575
• Samsung GH59-09752A
• Sennheiser с пометкой «для Nokia», например, Sennheiser MM 50 Nokia
• Sony Ericsson: Mh2, MH610, MH650, MH810
• Vertex 20115, 20103
• ZTE HMZ8 C4 OMTP

Перечень устройств с поддержкой CTIA

▼ к списку гарнитур CTIA

Acer: Iconia A1-810 (планшет), Liquid, S120, Z330, нетбуки
Alcatel OneTouch: 1016D, 2036 3G, Idol 3, Idol X 6040, M’POP 5020D, Pop2, Pop S7 7045Y, Pop Up 5
Amazon Kindle: Fire, Touch
Apple: все iPhone, iPad, iPod. Увы, не взирая на стандартную распайку, чисто яблочные гарнитуры нормально работают лишь с айфончиками. Обладатели нормальных смартфонов смогут использовать эти гарнитуры лишь как наушники — микрофон не работает, кнопки управления на пульте не работают. Впрочем, сторонние производители нередко выпускают гарнитуры CTIA, годные как и для яблокофонов, так  и для смартфонов.
Archos: 104, 105, 120, 204, 400, 402, 404, 405, 500, 504, 530, 540, 560, 604, 605, 704, 705, AV120, AV140, AV320, AV340, AV380, AV410, AV420, AV440, AV460, AV480, AV500, AV510, AV5100, AV530, AV540, AV560, AV580, AV700TV, AV710, AV740, AV760, AV780, PMA420, PMA430, XS100, XS200, XS202, XS202S
Asus: FonePad 7, TF700, Zenfone 2, Zenfone 4 A400CG, Zenfone 5, Zenfone 6, Zenfone GO ZC500TG
Blackberry: 8110 Pearl, 8120 Pearl 2, 8130 Pearl, 8130 Pearl 2, 8300 Curve, 8530 Curve, 9000 Bold, 9530 Storm, 9670 Style, Bold / Onyx 9700, Bold 9650, Bold 9780, Curve 2 8930, Curve 3G 9300, Curve 3G 9330, Curve 8300, Curve 8300, Curve 8310, Curve 8320, Curve 8330, Curve 8520, Curve 8900, Gemini, Javelin, Niagara, Onyx 9700, Pearl 3G 9100, Pearl 8120, Pearl Flip 8220, Pearl Flip 8230, Playbook, PlayBook, Storm 2 9520 / 9550, Storm 9500, Thunder 9500, Torch 9800, Tour 9630
Blackview: BV2000s
Creative: 16GB, 32GB, 8GB, Micro, Micro N200, MicroPhoto, Mix, MuVo Chameleon, MuVo USB2. 0, MuVo2, MuVo2 FM, MuVo2 X-Trainer, MuVo2 XT, Nano, Nano Plus, Neeon, Neeon2, Nomad Jukebox 2, NOMAD Jukebox 2 3, NX, Portable Media Center, S200, Sleek, Sleek Photo, Slim, Sport C100, Stone, Stone Plus, T100, Touch, TX, TX FM, V, V Plus, V100, V200, Vidz, Vision, Vision W, Wav, X-Fi, Xmod, Zen, Zen 4GB, Zen NX, Zen Vision, Zen Xtra
Crown: планшет 8″
Cube: Talk 9x (планшет)
Dell: Digital Jukebox (DJ), Pocket DJ, Pocket DJ Ditty, Pocket DJ20, Pocket DJ30, Streak
DNS: ноутбуки
Ecoo E04 Aurora
Explay новые: HD Quad
Fly (данные взяты с оф.сайта Fly; возможны неточности): DS129, DS130, DS131, DS132, FF177, FF241, Flylife 8, Flylife Connect 7.85 3G Slim, FS401 Stratus 1 , FS402 Stratus 2, FS403 Cumulus 1, FS454 Nimbus 7, FS454 Nimbus 8, FS504 Cirrus 2, FS504 Cirrus 3, FS504 Cirrus 4, FS551 Nimbus 1, FS551 Nimbus 2, FS551 Nimbus 3, IQ320, IQ400W ERA Windows, IQ432 ERA Nano 1, IQ4412 Quad Coral, IQ4414 Quad EVO Tech 3, IQ4415 Quad ERA Style 3 , IQ4416 ERA Life 5, IQ4417 Quad ERA Energy 3, IQ4418 ERA Style 4, IQ4501 Quad EVO Energy 4, IQ4502 Quad ERA Energy 1, IQ4502 Quad ERA Energy 1, IQ4503 Quad ERA Life 6, IQ4504 Quad EVO Energy 5, IQ4505 Quad ERA Life 7, IQ4514 Quad EVO Tech 4, IQ4515 Quad EVO Energy 1, IQ4516 Octa Tornado Slim, IQ452 Quad EGO Vision 1, IQ453 Quad Luminor FHD, IQ456 ERA Life 2, IQ457 Quad Universe 5. 7, IQ458 Quad EVO Tech 2, IQ459 Quad EVO Chic 2, MC131, TS112, Wileyfox Swift
Highscreen: Boost 2 SE
HTC новые: Alltel Hero — CDMA, Wildfire, Aria, Arrive, AT&T Desire, Desire (CDMA), Desire 210, Desire 310, Desire 600, Desire 700, Desire S, Desire SV, Desire X, Droid Eris, DROID Incredible 2, Droid Incredible ADR6300, EVO 3D, EVO 4G, EVO LTE, EVO Shift 4G, Explorer, Freestyle, Google Nexus One GSM, HD7, Hero GSM, Imagio, Incredible S, Inspire 4G, Merge, Mytouch 3G 1.2, myTouch 3G Fender, myTouch 3G Slide, myTouch 4G, One M7, One S, Sensation XE, Smart, Spark, Sprint, Sprint / Verizon Touch Pro 2 XV6875, Sprint Nexus One CDMA, T-Mobile G2, T-Mobile HD2, Thunderbolt, Touch HD, Verizon, Verizon Bee, Wildfire S, XV6975; все HTC Windows Phone: 7 Mozart, 7 Pro, 7 Trophy, 8S, 8X, 8XT, HD2, HD7, One M8, Radar, Surround, Titan, Titan II
Huawei: Ascend G700, Ascend P2, Honor 3C, Honor 4C CHM-U01, Honor S4, Honor 6, Mediapad 7, P8 Lite, U8860, U8950D
iRiver: CLIX GEN1, CLIX GEN2, E10, h20, h420, S10, T10, T20, T30, U10, U20, X20
Jiake P6
Jiayu: G2, G2F, G3S, G4, G4S
Jolla:
Kyocera: Echo, M6000 Zio, N, R, Rio E3100, SCP-8600 Zio
Lenovo новые: A516, A536, A760, A850, A859, A6010, A7600, K3 Note, P780 IdeaPhone, S820, S856, Vibe
LG: Chocolate 3 VX8560, Chocolate Bl40, Dare VX9700, enV Touch VX11000, G2, G2 mini, G3, G3s, G4, GT540, L Bello D335, L8, L65 Dual, L80 D380, L90 Dual, Nitro, Optimus Black P970, Optimus G E975, Optimus G Pro, Optimus L3 E400, Optimus L5 E610, Optimus L7 P700, Optimus L9 P760, Optimus Sol, P690, P705, P715, P725, Rhythm AX585 UX585, Tritan AX-840 / UX-840
Meizu: M1, M2, MX4, Pro 6
Microsoft (Nokia): все Lumia, Nokia XL
Microsoft Zune: 1st Gen. , Zune 2nd Gen., HD
Motorola: Atrix HD, Defy, Droid, Hint QA30, i856 Debut, Karma QA1, Krave ZN4, Moto X2, Moto X 2014, Photon 4G, RAZR MAXX, RAZR Spyder XT910, RAZR VE20, Rival A455, ROKR E6, ROKR E8, XOOM, Zine ZN5
Nexus: 4, 5, 6, 7
OnePlus Two
Philips: i928, Xenium V387, Xenium W3500, Xenium W6500, Xenium W6610, Xenium W8510, E120, O’Neill Cruz
Samsung: все модели, выпущенные после 2012 года включительно (см. модельный ряд Samsung по годам.): Galaxy A3, Galaxy A5, Galaxy A7, Galaxy Ace II (GT-I8160), Galaxy Ace III (GT-S7270), Galaxy Ace Plus (GT-S7500), Galaxy Alpha (SM-G850F и SM-G850Y), Galaxy Ace (GT-S5830), Galaxy Beam (GT-I8520), Galaxy Core (GT-I8262), Galaxy Gio (GT-S5660), Galaxy Grand (GT-I9080), Galaxy Grand Neo, Galaxy J3, Galaxy Mega 5.8 (GT-I9152), Galaxy Mega 6.3 (GT-I9200), Galaxy Mini II (GT-S6500), Galaxy Note (GT-N7000), Galaxy Note 3 (SM-N900), Galaxy Note 3 Neo, Galaxy Note 4 (SM-G910F), Galaxy Note Edge (SM-G915F), Galaxy Note II (GT-N7100), Galaxy Pocket (GT-S5300), Galaxy Premier, Galaxy Round, Galaxy S Advance (GT-I9070), Galaxy S II Plus (GT-I9105), Galaxy S3, Galaxy S III (GT-I9300), Galaxy S III mini (GT-I8190), Galaxy S IV mini (GT-I9190), Galaxy S IV Zoom (SM-C1010), Galaxy S4 (GT-I9500), Galaxy S5, Galaxy S5 Mini (en:Galaxy S5 Mini), Galaxy S6 (SM-G920F), Galaxy S6 Edge (SM-925F), Galaxy S6 Edge+, Galaxy S scLCD (GT-I9003), Galaxy Tab 3 (планшет), Galaxy Tab S SM-T805 (планшет), Galaxy Win (GT-I8552), Galaxy XCover II (GT-S7710)
SanDisk: C140, C150, C240, C250, Clip, Connect, E200, e250, e250R, e260, e260R, e270, e270R, e280, e280R, Fuze, View
Sony Xperia (без «Ericsson»!), выпуск после 2012 года включительно: Acro S, D5103, Go, L, M, Miro, P, S, Sola MT27i, SP, ST23i, ST27i, T3, VLT, Z1, Z2, Z3, Z5, ZR и др.
THL: W100
UMI (YouMi) X1
Wileyfox Swift
Xiaomi: Mi 1S, Mi 2, Mi 2A, Mi 2S, Mi 3, Mi 4, Mi 4 LTE, Mi 4i, Mi Note, Mi Note Pro, Mi Pad 7.9, Red Rice, Redmi, Redmi 1S, Redmi 2, Redmi 2 Prime, Redmi 2A, Redmi 3S, Redmi Note, Redmi Note 2, Redmi Note 4G
ZTE: Axon, Nubia Z9 Mini, S6, V880E, X6, Z7, Z9, Z11 mini
МегаФон Login

Гарнитуры стандарта CTIA

▼ к другим проблемам совместимости

• Aircoustic
• Akg Q 350
• a-JAYS One+
• Asus FoneMate (90YH00N1-B1UA00)
• Audio Technica ATH-AX5iS, ATH-CKS77
• Awei ES100i
• Beats Tour
• BlackBerry Premium
• Bowers & Wilkins P5 Series 2
• Byz-S500
• Canyon CNE-CEPM01B
• Coloud Pop, Hoop
• Creative MA330, Hitz MA350
• Cresyn: C360S, C740S
• Defender: ZigZag, Drops MPH-805MB (в комплекте переходник на OMTP), Pulse, Lucky MPH-005
• Earphone MC-150
• Ergo ES-600i, ES-900i
• Explay MPU-450
• G-Cube GHV-170
• G. Sound A0105WtM
• Gerffins Stereo GF-HSM-02
• Genius HS-M260
• GGMM Cuckoo
• HTC RC-E160, RC-E190, RC-E240, Radar
• InterStep IS-HF-BW35, IS-HF-IPHO175, MBH-301
• iEnjoy IN058
• Jabra: Chill, Rhythm
• JBL Reference 250
• JBM MJ720
• KEF M200
• Klipsch S4A
• Koss KEB15
• KZ ED9
• Langston JM02
• LG Quadbeat
• Logitech Ultimate
• Marshall Major FX (под iPhone)
• Meizu EP31
• Microsoft (Nokia) WH-308
• Monster Turbine Pro Copper (под iPhone)
• Motorola: MotoROKR Eh30, h475
• Nokia WH-208, WH-902, WH-920, WH-930
• Oneplus Mh227
• Panasonic: RP-HXD5WE, RP-TCM (не путать с TCN!)

• Philips: SHE3575, SHE3595, SHE9005 (в комплекте переходник на OMTP), SHE9005A (переходником не комплектуется)
• Plantronics BackBeat 116, BackBeat 216
• Probass MX101, MX102
• Ritmix RH-177 Mobile
• Samsung EO-HS1303, EO-HS3303WE, EHS49ASOME, EHS60ANN, EHS62ASN, EHS64ANN, EHS64ASF, EHS64AVFWE, EO-EG920BW, EO-EG920L, EO-EG900BW, EHS-71
• Sennheiser — работают под iPhone. На официальном сайте можно проверить полноту совместимости с другими смартфонами.

• Skullcandy
• Sony MDR-EX, MDR-NC31EM, SBH50, SBH52, STh40
• Sony Ericsson: Mh510, MH750
• SoundMAGIC E10
• Sven SEB
• Tennmak Dulcimer
• Trust Urban
• Ultimate Ears Super.fi 5vi
• Urbanears: Bagis, Humlan, Kransen, Medis, Plattan, Zinken
• urBeats
• Velodyne vPulse
• Vertex 20121
• Xiaomi: Earphone MEP100, Huosai, Hybrid, Piston 3, Youth
• ZTE: SOh4508

Вы будете смеяться, но…

Многообразие распиновок не ограничивается двумя стандартами — CTIA и OMTP. Расширенный обзор распиновок гарнитур приведён в статье «Распиновки гарнитур TRRS».

И это ещё полбеды. Увы, одной лишь распиновкой не ограничивается трагедия несовместимости гаджета и гарнитуры. На рынке немало гарнитур со схемными наворотами, «благодаря» которым даже совместимую (с точки зрения распиновки) гарнитуру ваш смартфон может не распознать. В таком случае гарнитура в лучшем случае будет выполнять функции наушников.

Если гаджет (например, какой-нибудь андрофон) не поддерживает многокнопочную гарнитуру, то никакой переходник и никакая перепайка этой гарнитуры (например, от айфона) не позволит насладиться удобством кнопок «Перемотка», «Громкость» и т.д. В этом смысле переделка именно простых однокнопочных гарнитур, у которых между 3 и 4 контактом лишь микрофон, кнопка и конденсатор, оставляет твёрдую надежду.

Смежные материалы по теме:
Ещё больше распиновок гарнитур TRRS
«Гарнитура»
«Аудио»
Распиновка TRS («Джек»)

Окончательное руководство по использованию гарнитур

1) Офисные проводные гарнитуры

1 – Куда подключаются проводные гарнитуры?

На рынке представлены сотни телефонов, и вы найдете три типичных метода, используемых для подключения гарнитуры к телефону:
1) Для многих старых телефонов и более простых телефонов потребуется усилитель, который подключается к порту для трубки на вашем телефоне. .
2) Многие новые телефоны оснащены модульным портом для подключения гарнитуры, который обычно находится в нижней части телефона.
3) Некоторые производители выбрали 2,5-миллиметровый разъем для гарнитуры на боковой стороне телефона, чтобы подключить к нему гарнитуру.

2 – Что требуется?

Чтобы иметь проводную гарнитуру коммерческого класса , вам понадобятся два предмета; гарнитура и либо усилитель, либо быстроразъемный (нижний) кабель.

Quick Disconnect

Первое, что нужно понять о коммерческих гарнитурах , это то, что кабель гарнитуры заканчивается тем, что в промышленности называется «быстроразъемным» соединением.Это соединение позволяет вам всегда оставлять гарнитуру включенной и быстро отключать ее от усилителя или нижнего кабеля, когда вам нужно отойти от стола. (Гарнитуры нижнего уровня потребительского класса не имеют устройства быстрого отключения, и вам нужно снимать гарнитуру каждый раз, когда вы хотите оставить свой рабочий стол.)

Быстрое отключение является уникальным для каждой гарнитуры производителя , поэтому вы нельзя смешивать и сочетать между брендами. Быстроразъемное соединение позволяет разъединять и повторно подключать бесконечное количество раз без износа.

Усилители и кабели прямого подключения

Многие пользователи, впервые использующие гарнитуру коммерческого класса , предполагают, что вам нужно всего лишь приобрести гарнитуру , не разбираясь в усилителях и нижних кабелях. Как вы можете видеть на картинке, покупка только гарнитуры приведет к немедленному разочарованию, потому что к гарнитуре не будет к чему подключаться. Для подключения гарнитуры к телефону вам также понадобится усилитель или нижний кабель, в зависимости от вашего телефона.Усилители Plantronics совместимы с большинством однолинейных и многолинейных телефонов и являются наиболее часто используемыми устройствами. Они имеют переключатель отключения звука, регулировку громкости динамика и микрофона и обеспечивают максимально возможное качество связи.

Для обеспечения совместимости – Мы собрали следующие краткие справочные руководства для наиболее популярных телефонов:

3 – Усилители

Усилитель (на фото Plantronics M22) – это часть оборудования, которая находится между гарнитура и телефон.Усилитель подключается к телефонному разъему, к которому в данный момент подключается ваша телефонная трубка (приемник). Затем ваша трубка подключается к усилителю, поэтому, когда усилитель включен, ваша гарнитура активна. Когда усилитель выключен, ваша трубка (приемник) активна.

На старых телефонах вам нужно будет снять трубку и положить трубку сбоку от телефона, чтобы установить вызов. Когда закончите, наберите , вам нужно будет положить трубку, чтобы завершить вызов .Это связано с тем, что вам нужно поднимать и опускать рычаг переключателя, расположенный под наушником трубки, чтобы получить гудок и положить конец вызову. Разве это неприятность… да… но именно это делает гарнитуры универсальными для большинства телефонов. Переход на другой усилитель или другого производителя не изменит того факта, что вам нужно поднимать и опускать трубку для каждого вызова.

Новые телефоны будут иметь порт для гарнитуры для подключения и кнопку « Headset » (или кнопку «громкоговоритель»), которая позволяет набирать номер без снятия трубки, поэтому вам не нужно снимать телефонную трубку для каждого вызова. .Вы просто нажимаете кнопку « Headset » (или кнопку «динамик») или кнопку линии вызова, чтобы ответить на вызов, и нажимаете кнопку « Headset », чтобы завершить вызов.

Многие новые телефоны позволяют использовать кабель прямого подключения (на рисунке A10) для подключения к порту гарнитуры .Это менее дорогое решение (28,50 долларов США), чем усилитель (72 доллара США), но оно также ограничивает вашу громкость и качество звука. Используя кабель прямого подключения, вы рассчитываете, что ваш телефон обеспечит достаточную громкость динамика и микрофона. Примерно в 60-75% случаев кабель прямого подключения будет работать удовлетворительно, тогда как усилитель будет удовлетворительным в 100% случаев, потому что усилитель имеет элементы управления микрофоном и динамиком. Обязательно обратитесь к руководству по совместимости или проконсультируйтесь со специалистом по гарнитуре , чтобы определить, подходит ли кабель для прямого подключения и какой из них лучше всего.В настоящее время существует 15-20 различных кабелей с разной разводкой и уровнем громкости.

Что вам понадобится:

1) Совместимый кабель прямого подключения
2) Любая гарнитура Plantronics серии H

5 – Модульные вилки

Гарнитуры нельзя подключать напрямую к телефону. Требуется усилитель для гарнитуры или кабель прямого подключения, который подключается к телефону с помощью твердого пластикового модульного разъема, называемого разъемом для гарнитуры RJ9 (который также называется разъемом для гарнитуры RJ22).Это гнездо или модульный штекер может быть прозрачным или дымчатым. Разъем RJ9 для трубки / гарнитуры меньше телефонного разъема RJ11, который вы найдете на стене дома, а сигналы, передаваемые по проводам, совершенно разные, поэтому отрезать один разъем и заменять другим бессмысленно. По проводам RJ9 передается звук, поэтому вы можете разговаривать и слушать звонящих. RJ11 передает более высокое напряжение, наконечник и звонок, поэтому ваш телефон звонит при получении сигнала, вы слышите гудок, чтобы вы могли инициировать вызовы, и вы получаете звук, чтобы вы могли слышать звонящего.

Вкратце:

Штекер гарнитуры RJ9 = 4P4C, что означает 4 положения, 4 провода, используемые для подключения к портам гарнитуры и трубки
Штекер гарнитуры RJ22 = 4P4C, что означает 4 положения, 4 провода, используемые для подключения к портам гарнитуры и трубки
Штекер для гарнитуры RJ11 = 6P4C, что означает 6-позиционный, 4-проводной для телефонов и модемов
RJ45-штекер = 8P8C, что означает 8-позиционный, 8-проводной, используемый для компьютерных сетей

6 – 2.Разъем для гарнитуры 5 мм

Некоторые производители телефонов выбрали разъем 2,5 мм для гарнитуры . К сожалению, это и хорошо, и плохо. Это хорошо, потому что на вашем телефоне есть кнопка « Headset », которую вы можете нажимать, чтобы отвечать на звонки и завершать их, не поднимая телефонную трубку при каждом звонке. Плохо то, что некоторые бизнес-пользователи совершают ошибку, покупая качественную гарнитуру для домашнего использования с вилкой 2,5 мм для использования в офисе. Качество плохое, выбор ограничен, а шнур такой короткий, что вы будете парить над телефоном, что сделает гарнитуру практически бесполезной.Гарнитуру коммерческого уровня можно по-прежнему использовать, если в вашем телефоне есть разъем 2,5 мм, и это предпочтительное решение по качеству. У вас есть два варианта:

Вариант 1 – Используйте усилитель для полной регулировки громкости (предпочтительный метод).

Вариант 2 – Альтернативный метод с использованием соединительного кабеля без регулятора громкости.

7 – Гарнитуры – Шумоподавление и голосовая трубка

Среда

Когда дело доходит до выбора гарнитуры , ваше окружение и личный стиль ношения являются двумя факторами. рассмотреть возможность.Если вы работаете в шумной обстановке или у вас несколько сотрудников на небольшом участке, вызывающем значительный фоновый шум, вам понадобится гарнитура с шумоподавлением. Микрофон гарнитуры с шумоподавлением делает ваш голос более четким для вашего собеседника. Шумоподавляющая гарнитура не принесет вам никакой пользы и не позволит вам лучше слышать в шумной обстановке; это только помогает вашему звонящему. Шумоподавляющая гарнитура имеет микрофонную штангу, а сама электроника микрофона расположена в конце штанги.Передняя сторона микрофона нацелена на ваш голос, а задняя сторона микрофона улавливает и подавляет любой фоновый шум. Гарнитура фокусируется на усилении вашего голоса и снижении фонового шума.

Важно знать, что стандартные гарнитуры с шумоподавлением уменьшают фоновый шум до 75%, но не удаляют фоновый шум полностью. Многие пользователи гарнитуры , работающие дома, надеются, что если они купят гарнитуру с шумоподавлением, она скроет лай собаки или плач ребенка в фоновом режиме.К сожалению, это не относится к большинству гарнитур.

В новых высококачественных гарнитурах появляются инженерные решения, позволяющие избавиться от лая собак и плача младенцев. Эта технология также хорошо работает в громких колл-центрах, где сотни пользователей находятся в непосредственной близости. Poly’s Acoustic Fence использует несколько микрофонов, поэтому вы можете спокойно разговаривать со своими абонентами, и они не будут иметь представления о хаосе вашего фона. Поистине удивительно!

Если вы находитесь в более тихой обстановке, лучше подойдет гарнитура Voice-Tube , предоставляя вызывающему абоненту наиболее четкое и чистое качество звука.Большинство гарнитур выпускаются как с шумоподавлением, так и с голосовой трубкой, так что вы можете принять решение о покупке, исходя из вашей среды, без ущерба для стиля. Если вы не уверены в своем фоновом шуме, простой тест – это позвонить в среду, где вы планируете использовать гарнитуру , и попросить собеседника на другом конце молчать, пока вы прислушиваетесь к шуму и разговорам в фоновом режиме. Если вы слышите фоновый шум, вам нужно шумоподавление … если нет, сэкономьте несколько долларов с гарнитурой Voice-Tube , которая также будет лучше звучать в более тихой обстановке.

Расположение микрофона

Для достижения наилучших результатов всегда располагайте микрофон на расстоянии примерно 1/4 дюйма от края рта. Если вы используете модель голосовой трубки, Plantronics рекомендует заменять голосовую трубку каждые шесть месяцев, чтобы обеспечить наилучшее качество звука для ваших абонентов. Это хорошее практическое правило, но на самом деле оно зависит от того, насколько хорошо вы ухаживаете за своей гарнитурой . На конце голосовой трубки находится очень тонкий проволочный экран, который защищает трубку от препятствий.Если вы едите с гарнитурой , мелкие частицы пищи всегда будут попадать в конец трубки, закрывая экран и уменьшая громкость вашего голоса. Точно так же, если вы наносите макияж, он может засорить экран. В этих случаях вам может потребоваться заменять звуковую трубку чаще, чем каждые шесть месяцев. Если вы не едите и не наносите макияж с гарнитурой , гарнитура на вашей голосовой трубке может прослужить вечно, потому что она сделана из пластика и в ней нет электронных компонентов, которые могли бы испортиться.По опыту, очистка работает редко и обычно только уплотняет препятствие на экране, что еще больше снижает ваш голос.

8 – Гарнитуры – Накладные или закрытые

При выборе того, как вы хотите, чтобы гарнитура соответствовала , ваши личные предпочтения являются ключевыми, но ваша среда также будет играть участие в решении. Если вы находитесь в более громкой среде, гарнитура Over-the-Head будет работать лучше, потому что полноразмерная амбушюра напротив вашего уха помогает блокировать шум вокруг вас от того, что вы слышите в гарнитуре .В очень шумной обстановке лучше всего прикрыть оба уха. Также подумайте о том, как вы взаимодействуете с коллегами. Если вам нужно разговаривать, взаимодействовать и слышать, что происходит в вашем офисе, лучше всего подойдут одноушные (монофонические) или закрывающиеся на ухо гарнитуры , оставив одно ухо открытым. Если вам нужно полностью сосредоточиться на звонящем, лучше прикрыть оба уха (бинаурально), чтобы заглушить шум вокруг вас. Накладные наушники намного меньше, легче и более дискретны, чем гарнитуры с накладными наушниками .Именно здесь ваши личные предпочтения в конечном итоге решат, какую гарнитуру и выбрать.

Левое или правое ухо

Гарнитуры не предназначены для ушей, и вы можете легко переключить гарнитуру, чтобы она соответствовала любому уху. Бинауральные (закрытые оба уха) гарнитуры можно носить с микрофоном на любом ухе.

Трансформируемые гарнитуры

Если вы все еще не определились с выбором или новичок в использовании гарнитуры , вы можете рассмотреть трансформируемую гарнитуру .Трансформируемая гарнитура предлагается в нескольких стилях ношения и позволяет вам подобрать идеальную посадку. Трансформируемая гарнитура также полезна в офисе, где люди используют гарнитуры с разными предпочтениями при ношении, потому что вы можете быстро и легко изменить стиль, который предпочитаете для своей смены.

4 типа разъемов для проводной гарнитуры · Jabra Blog

Гарнитуры можно подключать к телефонам, компьютерам и другим аудиоустройствам разными способами.Это хорошо, так как вы всегда можете найти гарнитуру для любого типа подключения, который только можно придумать. Это тоже «плохо», так как вам нужно отслеживать эти связи. Ниже я кратко расскажу о наиболее распространенных.

Чтобы заявить о чем-то довольно очевидном, есть два основных способа подключения гарнитуры к телефону или компьютеру: проводной и беспроводной. Мы уже рассмотрели два основных стандарта беспроводной связи в предыдущем посте «DECT против Bluetooth».

Но каковы основные типы разъемов для проводной гарнитуры? Что ж, давайте посмотрим…

Провода были стандартным способом подключения гарнитуры к другим устройствам, пока не появились гарнитуры Bluetooth и другие беспроводные технологии.Проводные соединения полагаются на физический шнур между устройствами, но используемые разъемы, штекеры и гнезда могут быть совершенно разными. Вот те, с которыми вы, вероятно, столкнетесь:

RJ9 (он же RJ10, он же RJ22)

Что это?

Это немного сложновато. «RJ» означает «Зарегистрированный Джек», так что теперь вы знаете эту мелочь. Вы можете встретить поставщиков гарнитур, которые используют один из следующих терминов: RJ9, RJ10 или RJ22. Итак, это три разных типа разъемов, верно?

Короткий ответ: Нет.Эти термины используются как синонимы для обозначения гарнитуры, которая подключается к стандартному порту телефонной трубки настольного телефона (возможно, через усилитель). По сути, гарнитура заменяет трубку.

Более длинный, более технический и педантичный ответ: все эти разъемы для гарнитуры относятся к одному и тому же четырехконтактному штекеру 4P4C для трубки, и в них даже не следует использовать терминологию «RJ», потому что они не подключаются напрямую к телефонная сеть общего пользования и zZZZzZZzzzzzz. Вы можете прочитать больше здесь, если хотите.

Главный вывод: RJ9 = RJ10 = RJ22

Используется для:

Настольные телефоны.

Большинство старых стационарных настольных телефонов имеют квадратный модульный порт для телефонной трубки. Гарнитуры с разъемами RJ9 могут использовать этот порт для выполнения функций телефона. Некоторые новые настольные телефоны имеют специальный порт для «гарнитуры», который можно использовать с гарнитурами RJ9, не занимая место «телефонной трубки».

Чтобы еще больше запутать ситуацию, не всегда гарантируется, что определенная гарнитура будет работать с определенным настольным телефоном, даже если они оба используют RJ9.Это связано с такими забавными вещами, как выравнивание контактов, а также существуют адаптеры и усилители, которые помогают соединить эти соединения.

USB

Что это?

Вы знаете, что такое USB, но для тех, кто попадает в 21-й век, не имея никаких предварительных знаний о персональных компьютерах:

USB – это сокращение от «универсальная последовательная шина», и это наиболее часто используемый компьютерный порт – можно даже сказать, универсальный. Он используется для подключения к компьютеру всевозможных вещей, от функциональных вещей, таких как клавиатура или мышь, до странных вещей, таких как миниатюрные лавовые лампы с питанием от USB.Некоторые смартфоны также используют соединения USB / mini-USB / micro-USB для передачи данных. Гарнитуры USB созданы, чтобы воспользоваться этой универсальной возможностью подключения.

Используется для:

Компьютеры.
