Дополнение: Телевизоры Рубин 37М04, 37М04-1, 51М04, 51М04-1. Дефект заключался в зауженной кадровой: 2-3 см. Кадровая   стоит TDA3653C (TDA3653, TDA3654, 1021ХА8), а запускает ее TDA8362_N5. Регулировка размера кадров работала, но больше, чем на 2 см не увеличивала. После увеличения размера появилась надпись: “Нет сигнала”. Импульсы запуска присутствуют, но меньше, чем должно быть. Напряжение на 42 ноге TDA8362_N5 занижено. Замена кадровой и 8362 не помогла (поздно прочитал совет N270). Пришлось тоже проверять всю обвязку кадровой и синхропроцессора. Дефект заключался в дохлом стабилитроне VD101 – КС531В1, на нем было написано В1. Он соединен в этой модели телевизора с питанием +115V через R436-15К и с 42 ногой TDA8362_N5 через R109-68K и R111-3,3M, причем между последними идет привязка к питанию кадровой +26V через R110-3,3M. Подчеркну, что TDA8362 обязательно должна быть с тем же номером: N5, иначе телевизор работать не будет.

387.) Рубин нового образца на импортном шасси, через месяц после покупки пропало изображение. Изображение иногда появлялось. Погрешили на ускоряющую ТДКС, при прикосновении к ней изображение появлялось, при добавлении напряжения изображение устойчиво держалось , но видны линии обратного хода по всему экрану . На плате кинескопа нашли битый стабилитрон и оборванное сопротивление.

404.) Если к Вам попал телевизор типа “Рубин” или другой с неисправным процессором INA84C641NS-*** а у Вас такого нет, то с небольшими переделками его можно заменить на ЭКР1568ВГ1. После того как Вы его вставите в панельку телевизор начнёт подавать признаки жизни и начнет включатся но на экране не будет служебной информации и всё из-за того что тактовая частота экранного генератора у INA84C641NC задаётся LC генератором а у ЭКР1568ВГ RC и поэтому необходимо убрать цепочку LC, а к 28 ноге процессора подцепить цепочку RC (номиналы смотрите в любой схеме с этим процессором). Величина этих элементов будет влиять на размер символов на экране.

Теперь останется аккуратно, проводником подсоединить к 28 ноге ,которая поле переделки будет висеть в воздухе сигнал IDENT, чтобы Ваш телевизор мог настраиваться на программы. Вот и всё. Обратите внимание, есть ли на телевизоре кнопка STOPE или она только на пульте. Если её нет то вместо неё задействуйте кнопку удаления программ. Процессор ЭКР1568ВГ эту команду с пульта не понимает.

409.) РУБИН 37М04. Нет кадровой развертки. Обрыв сопротивления R111 3M3 – 42-я нога TDA8362.

440.) Рубин 51M06 Включен режим “Отель”: отсутствует строка меню “Замок”, соответственно нет доступа к настройкам каналов, не сохраняются настройки яркости, контрастности, насыщенности. Хочу уточнить процесс отключения этого режима, описанный в “Сервисные меню радиоаппаратуры V8.8”.В моем случае получилось так:

Установка/снятие режима “отель”

1. Войти в меню Функции(кн. Меню или синей кн. ПДУ)

2. Установить курсор на строку НОМЕР ПРОГРАММЫ

3. Установить с ПДУ, нажав 3 раза кнопку, отсутствие фона и курсора меню (см. Руководство по эксплуатации)

4. Нажать и удерживать на ПДУ кн. Включения скрытого приема телетекста до появления в правом

верхнем углу экрана надписи ОТЕЛЬ ВКЛ/ВЫКЛ

513.) Рубин – Выключается после нескольких минут (часов, дней…)или не включается из дежурного режима. Обрыв дорожки от 1 ножки строчного трансформатора к коллектору строчного транзистора. Соединяю отрезком провода.

588.) Рубин 54ТЦ-402И. Белый экран с линиями обратного хода. Изображения нет, яркость и контрастность не регулируются. Звук в норме. Напряжения на катодах 20-30 вольт. Первым делом проверил 220 вольт на видеоусилителях – норма. Стал смотреть плату кинескопа. Транзистор VT1 – КТ3107И (АББ), замыкание КЭ. После замены восстановились напряжения на синем и зеленом катодах, на красном около 50 вольт, появилось красное изображение с тянучками и линиями обратного хода. Диод VD22 – КД522Б – большая утечка. После замены всё пришло в норму.

857). РУБИН 51М04. Нет звука. Неисправна ИМС TDA7056B.

863). РУБИН 51М04. Хрипит звук. Неисправен звуковой фильтр 6,5 МГц в радиоканале.

865). РУБИН 37М04. Не реагирует на команды с пульта. На фотоприемнике питание есть, на его выходе нет импульсов. Заменен. Хотелось бы заметить по этой неисправности с фотоприемниками (это, кстати, касается и видеомагнитофонов), что не всегда под рукой они бывают нужной марки и нужных размеров. Так вот, ставим любой подходящий по размерам, иногда бывает необходимо перепаять вывод питания и выход из-за их несовпадения, и все будет работать. Проверено.

1059.) РУБИН 63S05T шасси МШ-S05T. Неисправность – экран не светится. Звук есть. Визуально был обнаружен подгоревший резистор в цепи ОС R717 15K 1Wt. Ширина ИОХ вдвое больше нормы. Причина – оборванный конденсатор коррекции C714 0m33 в той же цепи. Он то и вывел СР из резонанса. После замены телевизор заработал нормально.

1064.) Рубин 63S05T Неисправность выглядит, как отсутствие высокого на втором аноде (присоске). Труба погашена, ускоряющее порядка 230 в, на катодах около 150 в) по контрольным точкам все в норме, за исключением импульса обратного хода (длительность увеличена

почти до 20 мкс). Неисправность – обрыв конденсатора с708 в цепи первичной обмотки строчника.

1108.) Рубин 51М06. Самопроизвольно периодически (период – пару недель) происходило изменение некоторых ячеек памяти. Перепрошивка памяти помогла не надолго. Заменить 24LC16В. При установке чистой микросхемы возникнут сложности. Прошивку проверенную прилагаю.

1121.) Рубин БП на TDA4605. Не включается. Может через какое-то время включиться. Выходное напряжение занижено и плавает. Причина – конденсатор 100мк35в в цепи питания микросхемы.

1246.) Рубин 55М06. Не запускается блок питания. Иногда может запуститься и работать полдня, день. Заменил полевик, заменил TDA16846, заменил все электролиты, ТПИ не заменил ввиду его отсутствия. Импульсов запуска нет, напряжения на TDA16846 соответствуют схеме. После этого стал проверять подетально – результат: установлены на заводе R807 вместо 1Мом – 820Ком, R819 вместо 3,3Ком – 1,4Ком, R820 вместо 2,7Ком – 1,2Ком. После замены резисторов телевизор нормально заработал, правда непонятно – до этого год он же работал :-}

1346. ) РУБИН 51М10-2 не выходит из дежурного режима. Перепахав блок питания, Вы ничего не обнаружили, то попробуйте выпаять маленький тиристор и включить телевизор на пять секунд. Потом опять впаяйте тиристор и включите телевизор. Должно всё заработать. Было два аппарата, оба уже работают более полугода. Что происходит, сам  сначала не понял. Может сбилась прошивка, а сняв тиристор, питание на управление чуть поднялось и процессор прописал память? Или, при выпаивании тиристора, он восстановился. Точно сказать не могу, но это факт. Только делать это надо если вы действительно проверили все детали блока питания.

1355.) РУБИН М07 Нет запуска СР. Неисправность потеря емкости С700 (1,0×50В)

381.) POLAR 5401 3701 при отсутствии приема не спешите менять тюнер, частенько слетает память, в сервисе проверьте частоту IF должно быть 38,9 а слетает на какую то странную 58?! . сервис – кратковременно 1 и 3 контакт замкнуть на разъеме Х-702, данной болячке так же подвержен и RUBIN M06. Для запоминания настройки –нажать кн (ТВ) на любом пульте RC-5.

793.) RUBIN 55M10 после работы 1-2 часа картинка сдвигается в право на сантиметров 5. Открываешь крышку начинаешь искать через 10-15 минут картинка встает на место. Проблема как оказалось в сердечнике ТМС. Нагреваешь сердечник паяльником, проблема появляется, остужаешь металлическим предметом картинка встает на место. Видимо у сердечника наступает перенасыщение из-за температуры, замена деталей кроме ТМС результатов не дала. Вышел из положения установив радиатор на сердечник ТМС. Нелепо? Но жалобы не было.

1019.) Rubin 55МО6 неисправен БП, вышли из сторя транзистор VT801 и FU802, остальные детали вроде бы нормальные. Заменил и включил ТВ, БП не запускается, через 40сек…1,5мин, транзистор VT801 и FU802 вылетают. Не успел даже ничего и замерить. Второй раз  впаял FU802 , прежде чем впаять транзистор посмотрел осциллографом, запускающих импульсов нет, напряжения вроде нормальные, но все таки рискнул и впаял транзистор. Результат тот же. Стал перепроверять детали и сразу же нашел неисправную деталь, оборвано сопротивление запуска, вернее его сопротивление 3,7 мегом вместо 1 мегом.

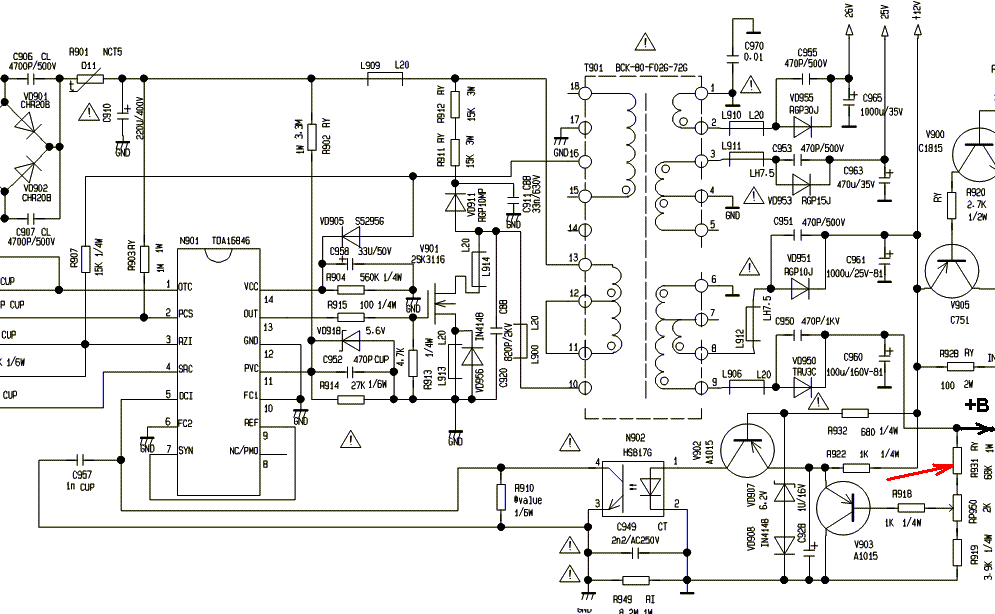

Будьте внимательны, если в БП применена м/с TDA16846, в первую очередь проверьте сопротивление запуска

1198.) Rubin 55M06. Телевизор поступил в ремонт после грозы. Кстати антенна была выдернута, сетевая кнопка выключена, но шнур воткнут в розетку. Пробило между контактами сетевого выключателя, даже остался след в виде распылённой меди. Вылетел блок питания (TDA16846, BUZ90, CNY17-2, TL431, C547). После замены всего этого – нет запуска блока питания. Причина оказалась в небольшой утечке диода VD808 (1N4148), что удалось обнаружить при повторной самой тщательной проверке всех элементов.

1226.) Rubin 51M06. Не запускается блок питания .На выходе блока питания U=0. На затворе полевика есть импульсы запуска ,следующие через 2 сек. На 14к TDA16846 (Vss) появляются серии импульсов. Заменить TDA16846.

1391.) РУБИН 51M06 Телевизор поступил с неисправностью, как отключение аппарата в течении непродолжительного времени (до 10 мин.). Отсечка телевизора с невозможностью дальнейшего его включения спустя часа. В тоже время мог включится сразу при нажатии на CHENAL. Телевизор уходил в STENDBAI . При анализе неисправности были проверены питающие напряжения БП и вторичных источников. Вроде бы все нормально. Было замечено, что изображение уходило сразу, а БП некоторое время работал, т.е. налицо было отключение БП посредством процессора. Последовательно проверив видеопроцессор (видеовыход, синхросигналы) был сделан вывод, что все сигналы, за исключением запускающего строчного импульса, выключались не сразу при пропадании изображения. При проверке строчной развертки был замечен “плавающий” в сторону увеличения импульс запуска строчной развертки на коллекторе VT700 КТ972А (по схеме BSR52). Машинально заменив транзистор на новый дефект не исчез. Далее подверглась обследованию обвязка транзистора. Заменив электролитический конденсатор С701 на новый неисправность пропала. Причина, на мой взгляд, крылась в неправильном опознавания обратной связи строчной развертки и процессора управления при плохой фильтрации импульсов конденсатором С701.

1417.) РУБИН 51М04 Неисправность выглядит как отсутствие строчной развертки, звук есть. При выкручивании SCREEN на максимум на экране появляется узкая горизонтальная полоса длиною в 20-25см.Неисправной оказалась D802 7809 После ее замены все заработало как надо

1493.) Rubin 37MO10. После перехода в рабочий режим через 2-3 секунды отключается в дежурный. Встал тестером для контроля на конденсатор фильтра питания видеоусилителей. Четко прослеживается процесс перехода из дежурки в рабочий. Питание возрастает до 115 в, но увеличения до 180 в за счет работы строчной развёртки нет. Телевизор однокристальный на ТДА93***,проследил цепь прохождения строчных импульсов до базы выходного транзистора BU508DF. Всё в норме. На коллекторе BU508DF размах импульсов всего несколько вольт. Транзистор звонится абсолютно как целый. После замены его телевизор заработал. Общее замечание по Рубинам. Годовую гарантию они отрабатывают, но затем все проходят через ремонт. Сплошной непропай ТПИ, ТДКС, выводы мощных транзисторов, кадровой микросхемы. Комплектация со всего мира, числом поболе, ценою подешевле. Видел трехлетний РУБИН с севшим  кинескопом Thomson, на котором была наклеена бирка second grade, что в переводе звучит второй сорт.

1617.) RUBIN 51M10T-2 нет запуска БП. После замены D802 TDA16846,VT802 BC558B,D801 CNY17-2 БП запустился. Далее TV включается, но через 2 сек. после включения переходит в дежурный режим еще через 2сек. опять включается и т.д. Оказалось в утечке транзистор на индикацию VT405 BC547B.

1690.) Rubin 51M06. Питание на TDA16846. Неисправность: Не запускается блок питания. На выходе напряжение равно 0. Причем на затворе полевика есть импульсы запуска, – блок питания не выходит ни в рабочий ни в дежурный режим, идет раскачка напряжения. – Блок питания запускается, выдает 120 в затем питание падает и начинает раскачиваться. – После успешного запуска может нормально отработать некоторое время ,а затем отключиться и повторяется та же картина. – при нормальном включении если в течении 1 минуты перевести телевизор в рабочий режим то может длительно нормально работать, а после простоя в деж режиме не выходит из дежурки (идет попытка но заканчивается раскачкой питания) либо при простое в деж режиме самостоятельно начинает раскачиваться питание, заканчивающееся отключением в защиту. В общем к такому многоликому проявлению поломки приводит дефектный конденсатор С816 – 6800 пф, подключенный к 4 к. TDA16846. Проверка заменой. Замечания по работе блока питания. R807 – 1M 2% , R820 – 2К7 2% , R819 – 3К3, на заводе внесены изменения в схему 470К, 1К2, 1К5 соответственно (см схему Rubin 55M10-1). Не советую их менять на схемные .Это не срабатывает при отсутствии запуска БП. При включении блока питания напряжение вырастает до 120в затем падает до 17в – деж режим. Принудительно включить рабочий режим можно закоротив к-э VT805, а дежурный режим – закоротив б-э VT805. На к. VT805 при деж. режиме 11в ,при рабочем – 0в. На С841 при деж. режиме 7в ,при рабочем – 11в. На VD830 при деж. режиме 8.2в ,при рабочем – 4.3в.

1691.) Rubin 55M10-1 После грозы. Нет запуска блока питания. На затворе полевика нет импульсов. На 14к TDA16846 питание около 0.8 в. Причина – утечка входа питания. После замены TDA16846 нет запуска блока питания, но на затворе полевика есть импульсы. Замена оптопары CNY17-2. (подходит АОТ-127 ,только придется подрегулировать напряжение – R845). Далее ,при запуске блок питания выдает 40 в. При подаче команды на включение напряжение падает на 3 в ,затем процессор выдает команду на перевод в деж. режим ,и напряжение опять становится 40 в. Если нагрузить блок лампой 40вт ,то блок выдает положенные 16в. в дежурке. Если принудительно включить в рабочий режим ,закоротив к-э VT805, то блок выдает положенные 115 в.При подаче управляющего сигнала от процессора OFF ,на базе VT805 имеем изменение 0в – 0.2в ,а на выходе процессора как положено 0в – 3в. Заменил VT805, блок питания начал работать как положено. Дальше больше. На экране постоянно присутствует шкала регулировки звука, он на максимуме. Если подать команду блокировки звука ,то после сброса ,звук опять бежит к максимуму. На 7к TDA9381(Keyb) имеем уровень 1.2в ,который как и положено распознается процессором как команда на увеличение звука. VT405 имеет утечку Б-Э. После его замены , та же картина. Пробовал поднять уровень на входе путем уменьшения R435 до 200 ом. При этом напряжение на 7к поднялось до 2в. Процессор стал воспринимать уровень – как команду “громкость -“. Дальнейшее уменьшение R435 не дало положительного результата. Процессор нужно менять. Комментарии по работе блока питания Блок аналогичен Rubin 51M06. За исключением регулировки выходного напряжения. Здесь при включении блок сразу переходит в деж. режим. При подаче команды на включение блок выдает до 130 в ,а затем процессор его корректирует до 115в. При обрыве цепи Vreg – 5к TDA9381, телевизор не выходит из дежурного режима.

1714.) Rubin 55M10. Завышено напряжение с БП. (150V вместо 115) Изменился номинал резистора R844 (должно быть 130 кОм).

1715.) Rubin 55M10. При включении телевизора на экране появляется шкала регулировки громкости с максимальным значением, путает команды с кнопок. Пробит транзистор VT405 (BC547), транзистор управляет индикатором включения ТВ.

1755.) Rubin 55FM10-8 Телевизор не работоспособен, полевой транзистор VT801 SPP04N60S5 по всем выводам КЗ, в обрыве R805 на 4,7 ома 5 ватт и предохранитель FU802 на 1А и обязательно проверить во вторичной цепи по 115 в. диод VD817. После замены всех деталей, вместо SPP04N60S5 – 6N60, VD817-КД226 и ещё мне показался подозрительным строчный транзистор VT701 ST1803DHI слишком мало в нём сопротивление –BU2508DF телевизор заработал.

1758.) RUBIN 55M10-2. Гудит при включении, как сирена. Замена фотоприемника, подсаживал питание.

1772.) Рубин 5107, чередующиеся вертикальные полосы ну прямо жалюзи из фильма 17 мгновений, которые не дают смотреть тёмные картинки. Победил коллективный разум! Высох конденсатор по питанию в блоке коррекции цвета (он там один).

1827.) RUBIN-37MO10-2 Неисправность: самопроизвольное переключение принимаемых программ. Отброс памяти, ДУ, клавиатуры не помогло. Замена процессора  TDA9381PS/N2/1I1156.

1829.) RUBIN 55M10 Неисправность: со временем (около 50-ти минут) растр постепенно уходил в право, с левой стороны появлялась черная полоса на которой была видна тонкая синяя вертикальная полоса. Долго провозился пока не обнаружил потемнения от явного перегрева печатной платы под ТМС. Включил TV в работу и дождался появления указанного дефекта, попробовал пальцем и чуть не обжегся. Попросил у хозяйки немного ацетона и ватки провел ваткой по сердечнику ТМС и деффект исчез, через минуту появилась вновь. ЗАМЕНА ТМС и все в порядке!

1907.) МВ 0751, он же РУБИН55М06. Проц.SAA5531PS/M5, Видеопроц.TDA8842. Неисправность: не включается. Светодиод при включении с красного загорается зеленым на 2-3с ,а потом начинает мигать красным. Т.е.строчная запускается и ТВ уходит в защиту. В кадровой сгорели R608 и D600.И еще, если обнаружите в этих моделях сгоревший сетевой предохранитель 2А, а все детали Б.П. целые, смело меняйте позистор! (очень много бракованных)

1917.) RUBIN 37M10, завышено питание +115в, до+145в, питание собрано на TDA16846, меняем D801 CNY-17-2 (оптопара), я поставил TL111 вместо CNY-17-2, все отлично заработало.

1927.) Rubin  51M06. Сбита настройка каналов. При настройке в ручном режиме 3 канала , 4 канал устанавливается самостоятельно аналогично 3 – го, и наоборот. После замены прошивки на рабочую, все восстановилось. Просмотрел опции сервисного меню, но так и не нашел отличий. Переписал вручную байты геометрии и параметров изображения из нерабочей прошивки, чтобы не мучиться с настройкой. Как видно память инициализируется на заводе перед установкой. Поэтому новую, не прошитую память ставить не имеет смысла.

1937.) РУБИН M04 слабый звук. Высох развязывающий конденсатор (предусилителя УНЧ внутри TDA8362) выв.51. 10/16V сопротивление цепи по переменной составляющей выросло, соответственно сильно уменьшился коэффициент усиления усилителя.

1964.) Рубин МВ0763. Не включается, светодиод светится. Блок питания на TDA16846,CNY17-2. В дежурном выдает Uстр=12в,а д.б. около 30в. После включения Uстр доходит до 60в и все. М/cх и оптрон в порядке. Заменить VT805. У этой модели нередок дефект – нет кадровой синхронизации OSD примерно через 15мин. работы. Параллельно кадровой катушке надо повесить R=220-330 ом 1/2w.Похоже,что с прогревом ОС меняет свои параметры.

1965.) РУБИН 55М06. Не включается. Индикатор светится. На строчной в любом режиме 115в.Не реагирует на ПДУ и кнопки панели. Питание проца +1,6в вместо +3в., оказалось, что к/з в фотоприемнике. Менять на импорт.

1966.) РУБИН 51М06. Уходит настройка каналов через 10-15 мин.В момент ухода изображение на 2 сек. краснеет. Если вручную подстроить, не выключая, канал, то изображение появляется в красном цвете, но в PAL все О.К. Менять кварц 4,43 и VT 402

1998.) Rubin 55FM09T-8 Все выходные напряжения в блоке питания занижены, диод на панели не светится, питание на микроконтроллере ST92195C3B1/PFP  RUBIN STV V1,3  21нога-цифровая часть и ноги 25,31,39 –аналоговая часть +5 в. т.е. в норме с 49 ноги управления на запуск БП нет, постоянно на 49 ноге присутствует 1,3 в. принудительно подав на 49 ногу +5 в. с другого БП, БП телевизора благополучно запускается, растр есть, OSD нет, радиоканал не работает вывод замена микроконтроллера. Кстати позвонил товарищ точно такая же беда с таким же микроконтроллером но на телевизоре VESTEL шасси 11AK30.

2023.) РУБИН 51М04-3. Неисправность: после включения через короткое время начинает самостоятельно выключаться и включатся. Напряжение блока питания с прогревом возрастает с 115 до 150 вольт. Причина – утечка в С808 (0,1 мкФ), переходящая при прогреве в пробой. Стоит по 1 выводу микросхемы БП (регулировка напряжения).

2090.) РУБИН 51М10 Неисправность: шумы, нет изображения. Тюнер исправен. Перешить микросхему памяти на программаторе. Сервисный режим: нажать кнопку сеть и на пульте ноль.

2150.) Рубин 55М10-2 Неисправность: Светодиод дежурного режима моргает, идёт перезапуск БП. При нагрузке БП лампочкой 25W, БП входит в дежурный режим, но все выходные напряжения занижены. Оказался неисправен ТПИ, обмотка 13 Вольт КЗ. ТПИ элементарно перематывается, при помощи ацетона и рук.

2154.) РУБИН МВ-0755. процессор SAA5531PS/M4. Неисправность: периодически пропадает звук (MUTE). Изображение становится малоконтрастным, временами проскакивают горизонтальные черные мелкие полосы по всей длине экрана. Виновником оказался R113 150ом в периодическом обрыве.

2155.) РУБИН МВ 0763.процессор SAA5531. Неисправность: звук есть, изображение отсутствует, на видеоусилителях 160в, обуглены R709, D707. После замены они опять греются. Оказался неисправен С714.

2156.) РУБИН МВ 0755. Неисправность: мигает графика OSD, сужен экран по кадрам, самопроизвольно выскакивает меню, иногда с иероглифами. При замене процессора попутно обнаружена L401, была в периодическом обрыве. После замены процессора в микросхеме памяти очень многие параметры были обнулены или испорчены, в т.ч. и геометрия. Перепрошить микросхему памяти на программаторе.

2199.) Рубин 51М04 Неисправность: поступил в ремонт после грозы. Вышел из строя центральный процессор и видеопроцессор. После замены все заработало, но при поиске программ в автоматическом режиме не запоминаются программы. Оказался в утечке транзистор VT104 (BC548).

2237.) РУБИН 55S06TP Неисправность: со слов владельца сначала непериодически пропадало цветное изображение, затем пропадало изображение, звук оставался. Со временем изображение перестало появляться. При выдергивании платы PIP появилось изображение с нарушенной цветопередачей. Неисправен один из диодов VD505, VD504 установлены на плате PIP.

2249.) РУБИН 55М06Т. Неисправность: при включении ярко-белый экран с ЛОХ. На плате кинескопа выгорел R215 47ом в цепи питания видеоусилителя. Заменить TDA6107Q.

2250.) Рубин 51М10-2. Неисправность: при выходе из дежурного режима на пару секунд появляется высокое, затем уход обратно в дежурный режим и все по новой. Проверка выявила отсутствие кадровых импульсов, все напряжения с БП и СР в норме. Память, процессор, кадровая – ОК! Причина в обрыве L102 по цепи 8v на 39 ногу TDA9381.

2256.) RUBIN 51M09, Неисправность: телевизор не включается, светодиод дежурного режима не светится, блок питание в рабочем состоянии. С выпаянным тиристором телевизор включается, появляется растр, но не реагирует ни на пульт, ни на кнопки. Замена процессора результата не принесла. Вышел из строя кварц 4 МГц.

2262.) Rubin 51M10-3 Неисправность: изменился размер по вертикали и горизонтали. Завышено напряжение строки (+150в). Изменился номинал резистора, идущего со +115 вольт в цепь оптрона. Был 130к, стал 200к.

2302.) Rubin 55M10. Неисправность: блок питания выдает завышенное напряжение. В обрыве оказался резистор R844 130 кОм во вторичной цепи.

2308.) RUBIN 37M06-2 Неисправность: включается, но нет графики, нет принимаемых программ, как будто слетела прошивка. Не спешите менять, или перепрошивать память, все дело в заниженном питании +3,3в ПЗУ, при замере оказалось +2,5в., этого оказалось достаточно, чтобы перестала работать память. Вышел из строя стабилизатор напряжения +3,3в., собранный на ВС547В VT806 по схеме, и диод VD826 по схеме, транзистор лучше ставить помощнее.

2324.) Rubin 55M07. Блок питания на TDA16846. Неисправность: при включении блок питания запускается и отключается с периодичностью 1-2сек. При этом светодиод на передней панели моргает. Если замкнуть К-Э VT805 то телевизор работает. Проверить VT802, VT803, VD810, VD811, VD812, VD815 и их обвязку (у меня был в обрыве R826 – 47k)

2334.) Rubin 51M04-1. Неисправность: завышено напряжение с блока питания. Неисправен С807 (1,0 мкF)

2360.) Rubin 55M10-2 Неисправность: при включении в рабочий режим не запускается строчная развёртка, через несколько секунд ТВ переходит в дежурный, строчная развертка при этом даже не делает попыток запуска. В результате поисков выяснилось – процессор TDA9381PS/N2/1I0836 блокирован по шине обозначенной на схеме как BeamCut, тоесть на заземлении кинескопа и на н.8 ТДКС (РЕТ22-23) при включении в рабочий режим присутствует порядка 80ти вольт. Отпаял R704 – строчная запустилась. Вывод – утечка в ТДКС, заменить.

2377.) РУБИН 55М010 Неисправность: размер по горизонтали сильно увеличен и не регулируется из сервиса. +В = 160В. Причина – обрыв R842 (130кОм).

2397.) RUBIN 55M10-2, Неисправность: практически не видно картинки, принимаемого сигнала. Очень темные контуры, хотя звук, графика – нормальные. Яркость и контрастность не регулируется. При резкой регулировки ускоряющего изображение появляется на доли секунды и опять темнеет почти до черноты. После длительной диагностики выяснилось, что отказал конденсатор С715 по схеме, номиналом в 47нф, по цепи ОТЛ, ушел в обрыв

2430.) РУБИН 10Т-2 в телевизоре неисправен TDA9351PS\N2\1I0855 меняется на TDA9381PS\N2\1I1156.

2434.) RUBIN( РУБИН) 55М06 Неисправность: Блок питания “цыкает”, постоянно пытается запустится, светодиод на передней панели мигает в такт запускам. Напряжение 115 вольт в момент запуска поднимается до 70 вольт. Неисправность вызывает С818 47,0х25 в блоке питания. В результате данной неисправности может слетать прошивка в микросхеме памяти 24С08. Внимательно осмотрите: ТПИ Т81, трансформатор строчной развертки Т702, силовой транзистор строчной развертки VT701 – на предмет образования кольцевых трещин в пайках этих элементов.

2438.) Рубин 51М10. Неисправность: нет запуска строчной развертки. Увеличил сопротивление R138 с 2,4к до 10к, стоит в делителе напряжения и подключен с 33ноги TDA9381 к шине +8V.

См секреты 1355, 1391.

2454.) РУБИН 55М06. Неисправность: телевизор не включается из дежурного режима, при включении светодиод индикации ДР загорается с красного на зеленый на 1-2 секунды (строчная развертка кратковременно запускается, в этот момент все напряжения питания в норме, в том числе выходной ИС КР), потом мигает красным. Неисправна D600 TDA8356.

2487.) RUBIN 55M10-1 Неисправность: нет звука по ВЧ, с АВ входа звук нормальный. Замена VT101 BC547C, хотя при проверке звонится нормально.

2510.) Рубин 55МО4. Неисправность: нет графики. Чистое изображение без служебной информации. Всё остальное работает отлично. До меня Рубин уже был в ремонте. Мастер неисправность не устранил, меняли практически всё, память D401 24CO2 c прошивкой с рабочего ТВ, видеопроцессор, кадровуюTDA3654, не тронут был только микроконтроллер D402 INA84C641NS хотя и он был не причём. Всему виной был дроссель L401 6m8. После замены работа ТВ восстановилась.

Далее RUBIN
