Радиотехника U-101

Усилитель «Радиотехника У-101-стерео» предназначен для высококачественного усиления сигналов как от устройств, входящих в комплекс, так и от внешних источников звуковых программ. Усилитель имеет электронный коммутатор входов, раздельные по каналам электронные индикаторы уровня выходной мощности, устройство защиты выходных каскадов при коротком замыкании в нагрузке; предусмотрена и защита громкоговорителей от возможного попадания на них постоянной составляющей напряжения при неисправностях усилителя, а также защита транзисторов выходного каскада от перегрева.

Рис. 1. Компоновка


Рис. 2. Общая схема усилителя

Основные технические характеристики

Номинальная выходная мощность, Вт ...       2х20
Номинальный диапазон воспроизводимых частот, Гц ...       20...20 000
Номинальное входное напряжение, мВ, входа:
звукоснимателя . ..      2
остальных ...      200
Коэффициент гармоник в номинальном диапазоне частот, %, не более ...     0,3
Отношение сигнал/фон, дБ ...     60
Отношение сигнал/шум (взвешенный), дБ, при выходной мощности 50 мВт      83
Напряжение на выходе для подключения стереотелефонов (Rн=16 Ом), В ...      0,9
Потребляемая мощность, Вт      80
Габариты, мм ...      430x330x80
Масса, кг ...      10

Электронные коммутаторы входов усилителя выполнены на микросхемах DА1—DА3 (рис. 4), управляемых постоянным напряжением, поступающим с селектора входов — галетного переключателя SА1. Такое схемное решение упростило монтаж, устранило трески при переключении входов, снизило наводки на входные цепи. Микросхемы размещены непосредственно около входных разъемов, а переключатель — на лицевой панели усилителя.

С платой коммутации соединен также переключатель SА2 «Копир». Он предназначен для оперативной коммутации магнитофонов (без дополнительных манипуляций с соединительными кабелями) при перезаписи фонограмм. Коммутация чисто механическая, что позволяет при отсутствии необходимости контрольного прослушивания производить эти работы без включения усилителя в сеть.


Рис. 5. Плата предварительного усилителя

В качестве оконечных усилителей «Радиотехники У-101-стерео» применены унифицированные модули УНЧ-50-8. Входной каскад модуля (рис. 5) — дифференциальный на транзисторах VТ2, VТ4 с источником тока (VТ1, VТЗ) в эмиттерной цепи. Следующий за ним каскад на транзисторах VТ5—VТ10 также дифференциальный, с динамической нагрузкой в виде токового зеркала (VТ5, VТ8), обеспечивающего симметричную раскачку выходного каскада. Высокая линейность усиления больших сигналов этой частью модуля обеспечивается повышенным (по сравнению с выходным каскадом) напряжением питания.

Выходной каскад (VТ13—VТ20) — симметричный, на составных эмиттерных повторителях с параллельным соединением транзисторов в последней ступени. Температурная стабилизация режима работы каскада обеспечивается устройством на транзисторе VТ9.


Рис. 5. Плата оконечного усилителя

Устройство защиты усилителя от перегрузки собрано на транзисторах VT11, VT12 и диодах VDЗ—VD6. При коротком замыкании нагрузки оно ограничивает выходной ток на уровне 2 А. Как уже говорилось, в Радиотехнике У-101-стерео» предусмотрена также защита громкоговорителей от попадания на них постоянного напряжения при неисправности усилителя и защита транзисторов выходного каскада от перегрева. Напряжение 34 поступает на громкоговорители через контакты реле К1 (рис. 6). Если усилитель исправен, оно срабатывает через 3... 5 с после включения питания, что устраняет щелчки, обусловленные переходными процессами в усилителе. Время задержки подключения громкоговорителей определяется параметрами цепи R10СЗ. С появлением постоянной составляющей (более 2. В любой полярности) транзисторы VT1, VТ2 формируют напряжение, которое поступает на базу транзистора VТЗ и закрывает его. В результате обмотка реле К1 обесточивается, и его контакты отключают громкоговорители от усилителя.

Это же устройство используется для автоматического отключения громкоговорителей при установке вилки стереотелефонов в розетку ХS17, снабженную выключателем SАЗ, и перегреве мощных транзисторов. Термореле собрано на микросхеме DА1. Функции терморезистора выполняет транзистор VТ, включенный в одно из плеч моста R12R13R16R17. Питается мост стабилизированным напряжением через резисторы R14, R15. В исходном состоянии соответствующим выбором высокоточных резисторов мост разбалансирован таким образом, что напряжение на выводе 5 (относительно вывода 4) микросхемы DА1 равно 50±5 мВ, а на ее выводе 10 отсутствует. При нагревании транзистора VТ (он расположен на теплоотводе транзисторов выходного каскада) до 85. ..90° мост балансируется, и напряжение на выходе микросхемы скачком повышается до питающего (+26В). В результате открывается транзисторный ключ VТ4, и система защиты отключает громкоговорители от оконечных усилителей.


Рис. 6. Плата защиты

Принципиальная схема электронного индикатора уровня выходной мощности с выводом информации на вакуумный катодолюминесцентный двухцветный дисплей показана на рис. 7. При выходной мощности, меньшей номинальной (-20...0 дБ) светится линейка зеленого цвета, а при перегрузке (0...+5) дБ - красного. Работой дисплея HL1 управляет микросхема DD1, обеспечивающая аналогопози-ционное преобразование выходного сигнала каждого канала усилителя в соответствующий код. Пороговые напряжения срабатывания элементов коммутации микросхемы стабилизированы генератором тока на транзисторе VТ2. Инвертор на транзисторе VТ1 совместно с элементами микросхемы DD1 образует генератор парафазных импульсов, поступающих на сетки дисплея в такт с подключением входов этой микросхемы к выходам ОУ DА1. 1, DА1.2. Частота импульсов выбрана равной 150 Гц, определяется она номиналами элементов R11, С6. Обработка информации обоих каналов одним аналогопо-зиционным преобразователем обеспечивает идеальную согласованность характеристик индикации. Микросхема DА1 усиливает сигналы, поступающие с выпрямителей на диодах VD1, VD2 через интегрирующие цепи R1С1R4, R2С2R5 (время интеграции индикатора около 30, обратного хода - 500 мс). Параметрические стабилизаторы (VD4, VD5) обеспечивают стабильные показания индикатора при значительных изменениях питающих напряжений.

Рис. 7. Плата индикатора

Электропроигрыватель "Радиотехника-ЭП101-стерео" выполнен на базе электропроигрывающего устройства 1ЭПУ-70С-02 с магнитной головкой ГЗМ-105Д. Проигрыватель имеет устройство точной подстройки частоты вращения диска с контролем ее по встроенному стробоскопу, электромагнитный микролифт, механизм автоматического возврата звукоснимателя на стойку по окончании проигрывания пластинки. В нем предусмотрены также контроль и установка прижимной силы звукоснимателя, фиксация и удержание звукоснимателя в нерабочем состоянии, регулировка скатывающей силы с помощью компенсатора рычажного типа, автостоп.

Основные технические характеристики

Частота вращения диска, об/мин ...      33.33; 45,11
Коэффициент детонации, %...      0,15
Относительный уровень рокота (со взвешивающим фильтром), дБ ...      — 60
Относительный уровень электрического фона, дБ ...      — 60
Чувствительность звукоснимателя, Мв-с/см ...      0,7 – 1,7
Напряжение на универсальном выходе, мВ ...      250
Рабочий диапазон частот, Гц ...     31,5... 18000
Переходное затухание между каналами, дБ. на частоте 1000 Гц ...       20
Прижимная сила звукоснимателя, мН ...       15±3
Потребляемая мощность, Вт . ..       25
Габариты, мм ...       430х330х160
Масса, кг ...       10

«Радиотехника-ЭП101-стерео» состоит из трех узлов: электропроигрывающего устройства 1ЭПУ-70С-02, платы предварительного усилителя-корректора и платы стабилизатора устройства питания двигателя. Предусилитель-корректор (рис. 8) построен на ОУ 548УН1А. Для защиты от помех, возникающих в результате переходных процессов при включении питания, выход усилителя зашунтирован электронными ключами на транзисторах Т1, Т2 (рис. 9), открывающимися с некоторой задержкой после включения электропроигрывающего устройства. Время задержки определяется цепями R4С2, R5СЗ, включенными в цепь управляющего напряжения +15 В. Напряжение питания предусилителя-корректора ( + 24 В) стабилизировано устройством на транзисторе ТЗ и микросхеме МС1.

Рис. 9. Плата стабилизатора

Рис. 8. Плата усилителя-корректора

В. Папуш, В. Снесарь
г. Рига

"РАДИО"  № 9, 1984 г.

▶▷▶▷ радиотехника у 101 стерео схема принципиальная

▶▷▶▷ радиотехника у 101 стерео схема принципиальная
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:25-05-2019

радиотехника у 101 стерео схема принципиальная - Усилитель Радиотехника У-101 (Radiotehnika U-101) - схема radiostoragenet3192-usilitel-radiotekhnika-u- 101 -radio Cached Усилитель РАДИОТЕХНИКА У - 101 стерео Принципиальная электрическая схема усилителя и его блоков, фото и внешний внутренний вид устройства Радиотехника У 101 Стерео Инструкция - minecraftcsgt minecraftcsgtweeblycomblogradiotehnika-u- 101 -stereo Cached Усилитель РАДИОТЕХНИКА У - 101 стерео Принципиальная электрическая схема усилителя и его блоков, фото и внешний внутренний вид Радиотехника У 101 Стерео Схема Принципиальная - Image Results More Радиотехника У 101 Стерео Схема Принципиальная images Усилитель Радиотехника У-7101 (Radiotehnika U-7101) - схема radiostoragenetu-7 101 -radiotehnika-u-7 101 html Cached Усилитель РАДИОТЕХНИКА У -7101 стерео Принципиальная электрическая схема усилителя и его блоков, фото и внешний вид устройства Радиотехника У-101 стерео (У-7101 стерео) wwwqrzruschemesdetail9141html Cached Принципиальная схема усилителя Радиотехника У - 101 стерео ( У -7101 стерео ) (формат DJVu) Усилитель Радиотехника У-101-стерео - характеристики, схема и wwwвремонтsubytovoi-tehnikistatyi318-usilitel Cached Принципиальная схема с описанием принципа работы усилителя первого класса Радиотехника У - 101 - стерео Советского производства Инструкция По Ремонту Радиотехника У 101 Стерео - blueskybooks blueskybooks596weeblycombloginstrukciya-po Cached Г Д Е Ж З М Н С У Х Ц Ч Ш Щ Я Для усилителя РАДИОТЕХНИКА У -101С может быть доступна следующая документация: Принципиальная электрическая схема усилителя РАДИОТЕХНИКА У -101С () Руководство по ремонту и настройке усилителя Ремонт усилителя Радиотехника У-101, модуль УМЗЧ на ph0en1xnet110-reparing-radiotehnika-u- 101 Cached Рис 3 Принципиальная схема основных блоков и их соединений в усилителе мощности Радиотехника У - 101 стерео Рис 4 Принципиальная схема модуля усиления мощности УНЧ-50-8 Рис 5 Электропроигрыватель Радиотехника ЭП101 принципиальная схема wwwвремонтsubytovoi-tehnikistatyi317 Cached Рис 2 Принципиальная схема стабилизатора питания двигателя ЭПУ Радиотехника - ЭП101 - стерео Предусилитель-корректор (рис 1) построен на ОУ 548УН1А Радиотехника Эп 101 Стерео Инструкцияdoc - fregresource fregresourceweeblycomblogradiotehnika-ep- 101 Cached Усилитель радиотехника у - 101 - стерео инструкция Антиквар, но еще дышит Принципиальная схема магнитофона Радиотехника М 201 стерео Радиотехника У - 101 стерео ( У -7101 стерео ) Инструкция Радиотехника У 101 Н 69 Стерео Doc - signaltekst signaltekstweeblycombloginstrukciya-radioteh Cached Принципиальная схема магнитофона Радиотехника М 201 стерео Радиотехника У - 101 стерео ( У -7101 стерео ) Радиотехника М 201 стерео магнитофон-приставка Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox - the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 2,830

  • Схемы и описания трансиверов, усилителей, антенн и другой радиолюбительской аппаратуры, бытовой ради
  • оаппаратуры. Справочники. Файловый архив. Библиотека литературы. Советы начинающим. Принципиальные схемы старых радиоприемников. Мужики выручайте, разобрал 2-3 года назад (ну не до неё было ) всю мех
  • хемы старых радиоприемников. Мужики выручайте, разобрал 2-3 года назад (ну не до неё было ) всю механику (Радиотехника ЭП-101), теперь куча железок, вот и вспоминай что куда... ...МК-112Сapos;apos; в 1993 году для улучшения падающего покупательского спроса был переведён в категорию высшей группы сложности, то есть высшего класса, кроме этого конструкция аппарата оформление, параметры и электрическая схема остались без изменений. Бриг-001-стерео ( позднее: Бриг У-001-стерео ) советское усилительно- коммутационное устройство (УКУ) класса Hi-Fi , стереофонический усилитель низкой частоты (УНЧ) для высококачественного воспроизведения звука. За время выпуска усилителя его электрическая схема претерпела несколько модернизаций. Можно ли из этого обзора заключить, что схема демографического разви- тия предопределена и общие объективно заданные исторические тренды из- менить нельзя? Либ. ру - электронная библиотека, художественная литература, фантастика, история и поэзия, техдокументация и юмор,переводы, туризм, философия. Владивостокский университет экономики и сервиса. Сведения о кафедрах, факультетах, изучаемых специальностях. Международные программ, расписание занятий. Контакты и схемы кампусов. Общая схема системы передачи информации Процесс передачи информации неизбежно сопровождается различными случайными дестабилизирующими воздействиями, то есть шумами. Принципиальная схема таких систем передачи сигналов приведена на рис. 9. Для изделий электротехники, радиотехники и приборостроения эти требования состоят в том, что изделия должны допускать приложение номинального напряжения без пробоя или поверхностного перекрытия при выпадении на изделия инея с последующим его оттаиванием. Должен знать: кинематические схемы и режимы работы обслуживаемого оборудования; характеристики горюче-смазочных и обтирочных материалов, хладагентов и твердого топлива.

факультетах

усилителей

  • smarter
  • модуль УМЗЧ на ph0en1xnet110-reparing-radiotehnika-u- 101 Cached Рис 3 Принципиальная схема основных блоков и их соединений в усилителе мощности Радиотехника У - 101 стерео Рис 4 Принципиальная схема модуля усиления мощности УНЧ-50-8 Рис 5 Электропроигрыватель Радиотехника ЭП101 принципиальная схема wwwвремонтsubytovoi-tehnikistatyi317 Cached Рис 2 Принципиальная схема стабилизатора питания двигателя ЭПУ Радиотехника - ЭП101 - стерео Предусилитель-корректор (рис 1) построен на ОУ 548УН1А Радиотехника Эп 101 Стерео Инструкцияdoc - fregresource fregresourceweeblycomblogradiotehnika-ep- 101 Cached Усилитель радиотехника у - 101 - стерео инструкция Антиквар
  • smarter

радиотехника у стерео схема принципиальная Все результаты Усилитель Радиотехника У Radiotehnika U схема radiostoragenetusilitelradiotekhnikauradiotehnikauhtml Рейтинг голосов Усилитель РАДИОТЕХНИКА У стерео принципиальная электрическая схема усилителя и его блоков Картинки по запросу радиотехника у стерео схема принципиальная Другие картинки по запросу радиотехника у стерео схема принципиальная Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Усилитель Радиотехника Устерео ВРемонтsu wwwвремонтsubytovoitehnikistatyiusilitelradiotehnikauhtml Принципиальная схема с описанием принципа работы усилителя первого класса Радиотехника У стерео Советского производства Усилитель Радиотехника У Radiotehnika U QRZru Схемы наших читателей Аудиотехника Усилитель РАДИОТЕХНИКА У стерео Принципиальная электрическая схема усилителя и его блоков, фото и внешний внутренний вид Faq Усилитель Радиотехника У Стерео FAQ по заводским forumcxemnet FAQ по заводским аппаратам Похожие мар г сообщения автора Стереофонический полный усилитель I класса Радиотехника У стерео предназначен Принципиальная электрическая схема Ремонт Усилителя Radiotehnika У сообщений февр г Ремонт Усилка радиотехника У И сообщений окт г Ремонт Усилителя Радиотехника У сообщений апр г Радиотехника У сообщений нояб г Другие результаты с сайта forumcxemnet Радиосхемы Радиотехника У radiouchebnikrushemotechestvennayatekhnikaradiotekhnikau Радиотехника У Стерео Легендарный неубиваемый усилитель Рижского производства радиотехника У скачать схему Скачать схему усилителя Схема усилитля РАДИОТЕХНИКА У archiveespecws Схемы Аудио Усилители Радиотехника Похожие окт г Комментарии к файлу Схема усилитля РАДИОТЕХНИКА У РАДИОТЕХНИКА У Радиотехника RRR стерео Видео Усилитель Радиотехника УСтерео Ремонт усилителя Владимир Варфоломеев YouTube янв г Amplifier Class AB Radiotehnika U Stereo, xW stalker YouTube мар г Восстановление усилителя Radiotehnika У стерео MrDextler YouTube авг г Все результаты PDF Принципиальная электрическая схема усилителя Радиотехника esxemaruwpcontentdatazvykarpdf Принципиальная электрическая схема усилителя Радиотехника У стерео Режимы по постоянному току измерены вольтметром с внутренним Схема радиотехника у стерео АГТРОСТОВРУ АГТ Юг agtrostovruviewsnovostishemaradiotehnikaustereo Рейтинг отзыва Описание принципиальная схема усилителя радиотехника у стерео у стерео формат djvu Симптоматическое лечение усилителя Схема усилителя Radiotehnika Устерео HiFi скачать circuit kazusrugo?СхемаусилителяRadiotehnikaУстереоHiFi Похожие Результаты поиска принципиальной схемы Схема усилителя Radiotehnika У стерео HiFi скачать circuit Схемы усилителей и акустики РАДИОТЕХНИКА wwwaknarodrusxampsxampradiotehnikahtml Похожие Схемы электронной техники Принципиальные схемы Скачать схему усилителя РАДИОТЕХНИКА У стерео Сервисная Инструкция К Радиотехника У newstrongwinde дек г Полная переделка усилителя Радиотехника У Принципиальная схема усилителя RADIOTEHNIKA U stereo Продукт Ремонт усилителя Радиотехника У, модуль УМЗЧ на Рейтинг голос Как отремонтировать усилитель Радиотехника У стерео , замена модулей УМЗЧ на Принципиальная схема модуля усиления мощности УНЧ PDF усилитель звука радиотехника инструкция WordPresscom Модернизации усилителя Радиотехника У стерео замена темброблока Принципиальная электрическая схема усилителя и его блоков, фото и Скачать схему радиотехника стерео ГОСТЕWРУ gostewrulibraryonasskachatshemuradiotehnikastereo Усилитель полный radiotehnika u стерео описание характеристики схема принципиальная Принципиальная схема радиоприемника схему унч барк igelejffracesru Файлообменник igelejffracesru апр г Принципиальная электрическая схема усилителя Радиотехника У и его блоков, фото Схема усилителя РостовДон стерео PDF Усилитель стерео у стерео инструкция likozigidegawuhxpguolcombrusilitelstereoustereoinstruktsiyapdf УстереоСхема, Схема УНЧ, Схема Радиотехника У, Инструкция Усилитель РАДИОТЕХНИКА У стерео принципиальная PDF Принципиальная электрическая схема тюнераРадиотехника Т Принципиальная электрическая схема тюнера Радиотехника Т стерео Усилитель Магнитофон Телефон Блок ФНЧ РАДИОТЕХНИКА УС Электрическая схема, сервисмануал wwwdiagramcomuacatalogrusdamplifiersrusdamplifiersphp?row Похожие ДИАГРАММА Полный комплект принципиальных электрических схем , сервисная инструкция, руководство усилителя РАДИОТЕХНИКА УС Архив RECEIVERBY receiverbyarchive?s Принципиальная схема электрофона Радиотехника ЭП стерео Принципиальная схема радиоприемника Рондо стерео тюнер Кб Усилитель Радиотехника Схемы принципиальные wwwsweetorguastatjanajaloradiotehnikahtml Похожие Схемы электрические принципиальные усилителей Radiotehnika РАДИОТЕХНИКА У стерео , РАДИОТЕХНИКА Устерео, РАДИОТЕХНИКА Радиотехника У стерео Сайт Саттарова Анвара Рейтинг , отзывов окт г Воскрешение усилителя Радиотехника У стерео На рисунке ниже приведена принципиальная схема платы коммутации Скачать схему на приемник радиотехника т ваш запрос anukanukcombinjiznennoeskachatshemunapriemnikradiotehnikat Рейтинг отзывов Принципиальная схема радиотехнике т схемы усилителей! В процессе эксплуатации тюнера радиотехника т стерео Настройки точки Ряд вопросов Radiotehnika УСтерео Kokovin Вопросы и янв г Роман, опять кандеры менять все, на ВОДКУ! а если серьёзно берём схему электрическую принципиальную на свой вариант РТ У Радиотехника У стерео Сайт посвящен аудиотехнике , её Радиотехника У стерео Схема Схема УНЧ Схема Радиотехника У Инструкция Сервисная инструкция Подробное описание Не найдено принципиальная Усилитель RADIOTEHNIKA принципиальная схема cxemamyru Все схемы Усилители НЧ и все к ним окт г Усилитель RADIOTEHNIKA принципиальная схема Еще на сайте вы найдёте нужную вам схему , а также информацию по Принципиальная схема электрофона Радиотехника ЭП fixmagruaudiovertushkiradiotehnikaephtml Похожие Радиотехника ЭП Принципиальная схема электрофона Радиотехника ЭП radiotehnika ep djvu , Kb cкачиваний PDF радиотехник т инструкция WordPresscom Принципиальная схема тюнера Радиотехника Т тд М,Планета, Радиотехника Т стерео ,Радиотехника Т стерео,РД ДИАГРАММА Схемы на отечественную аудио аппаратуру Texnicru wwwtexnicrushemsaudioot_audiohtml Похожие Схема и инструкция Казахстан стерео , Карат МПС, Квазар ПС, Комета, Комета Схема Радиотехника М стерео , Радиотехника МЛ , МП, МП, Рекорд, Принципиальные схемы не отличались Закачать Radiotehnika тСтерео Схема Cha He chaheruquery?wavqur Radiotehnika т Стерео Схема усилитель радиотехника У стерео принципиальная электрическая схема усилителя описание т тюнер Инструкция по ремонту радиотехника у JSFiddle Принципиальная электрическая схема усилителя и его блоков, фото и внешний вид устройства Усилитель Радиотехника У стерео предназначен Радиола Мелодиястерео Принципиальные электрические телеательерф Принципиальные схемы отечественной аппаратуры Мелодия окт г Домой Принципиальные схемы отечественной аппаратуры Мелодия Радиола Мелодия стерео Принципиальные электрические Amplifier Class AB Radiotehnika U Stereo, xW stalker Две радиотехники У и г, Латвия Принципиальная схема http fotkideporuphotoHHlXspFZxRcQWvpng Сводная Принципиальные схемы бытовой радиоаппаратуры CQHam wwwcqhamruschhtm Похожие Принципиальные схемы и мануалы УКВ и КВ промышленных радиостанций Радиотехника Т стерео Радиотехника Т Радиотехника Т Схема радиоприемного устройства магнитолы казахстан Наука и техника Электротехника, радиотехника мая г Схема электрическая принципиальная оригинал Состояние Бу проигрыватель Радиотехника эп стерео руб миниатюра Схема усилителя радиотехника у стерео схема Ipqco probkiipqcogeografiyashemausilitelyaradiotehnikaustereoshema мар г src height Усилитель радиотехника у стерео принципиальная электрическая Электропроигрыватель Радиотехника ЭПСтерео Конференция iXBTcom forumixbtcomtopiccgi?id февр г сообщения авторов Dev Если нужна будет принципиальная схема обращайся, сосканирую Спасибо У меня ко всему что взял схемы родные есть Скачать схему орбита упстерео ПЕРФОТЕXТООЛСРУ perfotextoolsruliblayfhakiskachatshemuorbitaupstereo Рейтинг отзывов Усилитель мощности орбита ум стерео схема внешний Скачать схему принципиальная схема усилителя радиотехника у стерео у дальше Авторская страница БЮСеменова wwwradiolandmrezharustatiarem_serv_rem_serv_htm Похожие Отечественные усилители Радиотехника У стерео и ОрбитаУ стерео сняты с производства рис Принципиальная схема блока питания Indigodex Радиотехника т стерео тюнер кб в каталоге indigodextumblrcompostрадиотехникатстереотюнеркбвкаталоге окт г Описание принципиальная схема усилителя радиотехника у стерео у с Купить Схема тюнер Радиотехника Тстерео S Radiotehnika АС donexuanarodruindexphpasussrasussrallshtm Похожие Принципиальная электрическая схема акустической системы S схема приведена в статье В Папуша и В Снесаря Радиотехника стерео Усилитель Радиотехника У стерео Страница Форум Вегалаб forumvegalabru Тематические Ремонт электронной техники Похожие сент г Появился у меня усилок Радиотехника У стерео , втоде Вот схемы и немного руководств кажись про фон там написано Схема усилителя радиотехника у стерео wwwsvntsixtnappspotcomshemausilitelyaradiotehnikaustereohtml Схема усилителя радиотехника у стерео png На этой схеме показана схема Ремонт усилителя Принципиальные схемы Два усилителя принципиальная схема радиотехника у стерео Drive Sign in Main menu ЭлектропроигрывательРАДИОТЕХНИКА ЭПСТЕРЕО Радиотехника Усилитель У стерео Паспорт схема годРИГА! ВЕГАЭП СТЕРЕО Схема электрическая принципиальная Оригинал! Усилитель радиотехника у стерео схема poknanordspbruusilitelradiotehnikaustereoshema Подключение к компьютеру усилителя radiotehnika у стерео Схема усилителя радиотехника у стерео Усилитель радиотехника у youtube Пояснения к фильтрации результатов Мы скрыли некоторые результаты, которые очень похожи на уже представленные выше Показать скрытые результаты Вместе с радиотехника у стерео схема принципиальная часто ищут радиотехника у инструкция по ремонту радиотехника у замена конденсаторов радиотехника у трансформатор радиотехника у модернизация радиотехника у селектор входов радиотехника у предусилитель радиотехника у предохранители комплекс радиотехника стерео Ссылки в нижнем колонтитуле Россия Подробнее Справка Отправить отзыв Конфиденциальность Условия Аккаунт Поиск Карты YouTube Play Новости Почта Контакты Диск Календарь Переводчик Фото Покупки Ещё Документы Blogger Duo Hangouts Keep Jamboard Подборки Другие сервисы

Схемы и описания трансиверов, усилителей, антенн и другой радиолюбительской аппаратуры, бытовой радиоаппаратуры. Справочники. Файловый архив. Библиотека литературы. Советы начинающим. Принципиальные схемы старых радиоприемников. Мужики выручайте, разобрал 2-3 года назад (ну не до неё было ) всю механику (Радиотехника ЭП-101), теперь куча железок, вот и вспоминай что куда... ...МК-112Сapos;apos; в 1993 году для улучшения падающего покупательского спроса был переведён в категорию высшей группы сложности, то есть высшего класса, кроме этого конструкция аппарата оформление, параметры и электрическая схема остались без изменений. Бриг-001-стерео ( позднее: Бриг У-001-стерео ) советское усилительно- коммутационное устройство (УКУ) класса Hi-Fi , стереофонический усилитель низкой частоты (УНЧ) для высококачественного воспроизведения звука. За время выпуска усилителя его электрическая схема претерпела несколько модернизаций. Можно ли из этого обзора заключить, что схема демографического разви- тия предопределена и общие объективно заданные исторические тренды из- менить нельзя? Либ. ру - электронная библиотека, художественная литература, фантастика, история и поэзия, техдокументация и юмор,переводы, туризм, философия. Владивостокский университет экономики и сервиса. Сведения о кафедрах, факультетах, изучаемых специальностях. Международные программ, расписание занятий. Контакты и схемы кампусов. Общая схема системы передачи информации Процесс передачи информации неизбежно сопровождается различными случайными дестабилизирующими воздействиями, то есть шумами. Принципиальная схема таких систем передачи сигналов приведена на рис. 9. Для изделий электротехники, радиотехники и приборостроения эти требования состоят в том, что изделия должны допускать приложение номинального напряжения без пробоя или поверхностного перекрытия при выпадении на изделия инея с последующим его оттаиванием. Должен знать: кинематические схемы и режимы работы обслуживаемого оборудования; характеристики горюче-смазочных и обтирочных материалов, хладагентов и твердого топлива.

Усилитель радиотехника у 101 стерео принципиальная схема

Всем привет! Представлять этот красивый, легендарный советский усилитель я не буду, а сразу же приступлю к описанию технологии работы над ним. Усилитель попал в мое владение довольно таки в неплохом внешнем и рабочем состоянии. Внешний вид моей Радиотехники У-101 представлен на фотографиях ниже.

Профилактика.

В первую очередь речь пойдет именно о профилактике. Как известно самым уязвимым элементом электрических схем, который зависит от времени, является электролитический конденсатор. Он высыхает с годами и теряет свою емкость. Замена всех советских электролитов на новенькие, импортные, заранее проверенные – это и есть профилактика усилителя Радиотехника У-101.

Для интереса, я замерил емкость двух электролитов на 5мкФ, которые стояли на платах усилителей мощности. Я не был удивлен, так как этого и ожидал. Вместо 5мкФ емкость составила около 30нФ, то есть емкости полностью высохли. Остальные я проверял ради интереса и был все-таки удивлен, что конденсаторы на плате блока питания имели емкость больше чем указано на банке. Сейчас такое бывает редко, особенно с китайскими конденсаторами.

Далее я поэтапно производил замену всех электролитов, плату блока питания оставил на потом. На ней я сделал несколько дополнительных отверстий для монтажа нескольких конденсаторов. В итоге я увеличил емкость в два раза относительно штатной, так как размеры позволяют это сделать с запасом, а емкость лишней не бывает. На шинах +-31В я установил по два электролита (в каждое плечо), емкостью 4700мкФ 50В каждый. А на шинах +-26В установил по два электролита (в каждое плечо), емкостью 2200мкФ 35В каждый.

Электролитические конденсаторы блока питания я зашунтировал пленочными конденсаторами емкостью 100-470нФ, по одному на каждое из плеч +-31В и +-26В.

После профилактики, усилитель начал дышать по новому, словно помолодел на лет 15-20.

Доработка.

Теперь немного расскажу про доработку усилителя Радиотехника У-101. Некоторые умельцы под словом «доработка» понимают переделку и выкидывают из корпуса все родные потроха, но это уже получается совсем другой усилитель…

Я внесу несколько незначительных изменений, которые улучшат работу Радиотехники У-101.

Один значительный недостаток, который реализован на заводе изготовителе, это нестабилизированное питание темброблока через гасящие резисторы R47 и R48 (смотрите схему). Гасящие резисторы хорошо подходят в цепях со статической нагрузкой (например, для светодиода). Темброблок имеет динамическую нагрузку. Также необходимо учитывать тот момент, что происходит пульсация напряжения на шинах +-31В при номинальной мощности усилителя. Поэтому, я добавил два интегральных стабилизатора LM7815 (+15В) и LM7915 (-15В), а вместо резисторов R47 и R48 поставил перемычки. Тем самым обеспечив темброблок усилителя Радиотехника У-101 биполярным стабилизированным напряжением постоянного тока +-15В.

Следующим этапом была замена проводов от выходов усилителей до задней панели на провода большего сечения.

Также были заменены родные, советские колодки под предохранители на импортные. Связано это с тем, что предохранители ненадежно фиксировались в родных колодках.

Некоторые разъемы и клеммы были заменены на пайку, чтобы исключить потерю контакта при вибрации.

Параллельно сети (первичной обмотки) я поставил неполярный конденсатор типа X2 емкостью 0.1мкФ для подавления помех из сети (от холодильника, стиральной машины).

Следующей доработкой была защита сигнальных проводов идущих от платы входов до темброблока, от различных наводок, в том числе 50Гц. Для этого я применил оплетку от коаксиального антенного кабеля. В две оплетки я поместил жгут из сигнальных проводов. Защитил экраны термоусаживаемой трубкой. С одной стороны (со стороны платы входов) вывел вывод от экрана (оплеток), и припаял этот вывод к средней точке блока питания (заземлил).

Еще очень хотелось заменить потенциометры, так как с годами они изнашиваются, и при регулировке они иногда вносят помехи. Хотелось, но не получилось, таких потенциометров в своем городе я, к сожалению не нашел.

Впрочем, профилактика и доработки прошли успешно, усилитель остался прежним и не изменился внутри. Это все та же Радиотехника У-101 у которой открылось второе дыхание.

Схема усилителя Радиотехника У-101 СКАЧАТЬ

Всем привет! Представлять этот красивый, легендарный советский усилитель я не буду, а сразу же приступлю к описанию технологии работы над ним. Усилитель попал в мое владение довольно таки в неплохом внешнем и рабочем состоянии. Внешний вид моей Радиотехники У-101 представлен на фотографиях ниже.

Профилактика.

В первую очередь речь пойдет именно о профилактике. Как известно самым уязвимым элементом электрических схем, который зависит от времени, является электролитический конденсатор. Он высыхает с годами и теряет свою емкость. Замена всех советских электролитов на новенькие, импортные, заранее проверенные – это и есть профилактика усилителя Радиотехника У-101.

Для интереса, я замерил емкость двух электролитов на 5мкФ, которые стояли на платах усилителей мощности. Я не был удивлен, так как этого и ожидал. Вместо 5мкФ емкость составила около 30нФ, то есть емкости полностью высохли. Остальные я проверял ради интереса и был все-таки удивлен, что конденсаторы на плате блока питания имели емкость больше чем указано на банке. Сейчас такое бывает редко, особенно с китайскими конденсаторами.

Далее я поэтапно производил замену всех электролитов, плату блока питания оставил на потом. На ней я сделал несколько дополнительных отверстий для монтажа нескольких конденсаторов. В итоге я увеличил емкость в два раза относительно штатной, так как размеры позволяют это сделать с запасом, а емкость лишней не бывает. На шинах +-31В я установил по два электролита (в каждое плечо), емкостью 4700мкФ 50В каждый. А на шинах +-26В установил по два электролита (в каждое плечо), емкостью 2200мкФ 35В каждый.

Электролитические конденсаторы блока питания я зашунтировал пленочными конденсаторами емкостью 100-470нФ, по одному на каждое из плеч +-31В и +-26В.

После профилактики, усилитель начал дышать по новому, словно помолодел на лет 15-20.

Доработка.

Теперь немного расскажу про доработку усилителя Радиотехника У-101. Некоторые умельцы под словом «доработка» понимают переделку и выкидывают из корпуса все родные потроха, но это уже получается совсем другой усилитель…

Я внесу несколько незначительных изменений, которые улучшат работу Радиотехники У-101.

Один значительный недостаток, который реализован на заводе изготовителе, это нестабилизированное питание темброблока через гасящие резисторы R47 и R48 (смотрите схему). Гасящие резисторы хорошо подходят в цепях со статической нагрузкой (например, для светодиода). Темброблок имеет динамическую нагрузку. Также необходимо учитывать тот момент, что происходит пульсация напряжения на шинах +-31В при номинальной мощности усилителя. Поэтому, я добавил два интегральных стабилизатора LM7815 (+15В) и LM7915 (-15В), а вместо резисторов R47 и R48 поставил перемычки. Тем самым обеспечив темброблок усилителя Радиотехника У-101 биполярным стабилизированным напряжением постоянного тока +-15В.

Следующим этапом была замена проводов от выходов усилителей до задней панели на провода большего сечения.

Также были заменены родные, советские колодки под предохранители на импортные. Связано это с тем, что предохранители ненадежно фиксировались в родных колодках.

Некоторые разъемы и клеммы были заменены на пайку, чтобы исключить потерю контакта при вибрации.

Параллельно сети (первичной обмотки) я поставил неполярный конденсатор типа X2 емкостью 0.1мкФ для подавления помех из сети (от холодильника, стиральной машины).

Следующей доработкой была защита сигнальных проводов идущих от платы входов до темброблока, от различных наводок, в том числе 50Гц. Для этого я применил оплетку от коаксиального антенного кабеля. В две оплетки я поместил жгут из сигнальных проводов. Защитил экраны термоусаживаемой трубкой. С одной стороны (со стороны платы входов) вывел вывод от экрана (оплеток), и припаял этот вывод к средней точке блока питания (заземлил).

Еще очень хотелось заменить потенциометры, так как с годами они изнашиваются, и при регулировке они иногда вносят помехи. Хотелось, но не получилось, таких потенциометров в своем городе я, к сожалению не нашел.

Впрочем, профилактика и доработки прошли успешно, усилитель остался прежним и не изменился внутри. Это все та же Радиотехника У-101 у которой открылось второе дыхание.

Схема усилителя Радиотехника У-101 СКАЧАТЬ

Home Ремонт бытовой техники Статьи Усилитель Радиотехника У-101-стерео — характеристики, схема и принцип работы

Усилитель «Радиотехника У-101-стерео» предназначен для высококачественного усиления сигналов звуковой частоты как от устройств, входящих в комплекс, так и от внешних источников звуковых программ. Усилитель имеет электронный коммутатор входов, раздельные по каналам электронные индикаторы уровня выходной мощности, устройство защиты выходных каскадов при коротком замыкании в нагрузке; предусмотрена и защита громкоговорителей от возможного попадания на них постоянной составляющей напряжения при неисправностях усилителя, а также защита транзисторов выходного каскада от перегрева.

Основные технические характеристики усилителя Радиотехника У-101-стерео

  • Номинальная выходная мощность, Вт : 2х20
  • Номинальный диапазон воспроизводимых частот, Гц : 20. 20 000
  • Номинальное входное напряжение, мВ, входа :
    звукоснимателя : 2
    остальных : 200
  • Коэффициент гармоник в номинальном диапазоне частот, %, не более : 0.3
  • Отношение сигнал/фон, дБ : 60
  • Отношение сигнал/шум (взвешенный), дБ, при выходной мощности 50 мВт : 83
  • Напряжение на выходе для подключения наушников (RH=16 Ом), В : 0,9
  • Потребляемая мощность, Вт : 80
  • Габариты, мм : 430X330X80
  • Масса, кг : 10

Схема электронных коммутаторов входов усилителя Радиотехника У-101


Рис.2.

Электронные коммутаторы входов усилителя выполнены на микросхемах DA1-DA3 (рис. 2), управляемых постоянным напряжением, поступающим с селектора входов — галетного переключателя SA1. Такое схемное решение упростило монтаж, устранило трески при переключении входов, снизило наводки на входные цепи. Микросхемы размещены непосредственно около входных разъемов, а переключатель — на лицевой панели усилителя.

С платой коммутации соединен также переключатель SA2 «Копир». Он предназначен для оперативной коммутации магнитофонов (без дополнительных манипуляций с соединительными кабелями) при перезаписи фонограмм. Коммутация чисто механическая, что позволяет при отсутствии необходимости контрольного прослушивания производить эти работы без включения усилителя в сеть.

Cхема оконечных усилителей «Радиотехники У-101-стерео»


Рис.3.

В качестве оконечных усилителей «Радиотехники У-101-стерео» применены унифицированные модули УНЧ-50-8. Входной каскад модуля (рис. 3) — дифференциальный на транзисторах VT2, VT4 с источником тока (VT1, VT3) в эмиттерной цепи. Следующий за ним каскад на транзисторах VT5—VT10 также дифференциальный, с динамической нагрузкой в виде токового зеркала (VT5, VT8), обеспечивающего симметричную раскачку выходного каскада. Высокая линейность усиления больших сигналов этой частью модуля обеспечивается повышенным (по сравнению с выходным каскадом) напряжением питания.

Выходной каскад (VT13—VT20) — симметричный, на составных эмиттерных повторителях с параллельным соединением транзисторов в последней ступени. Температурная стабилизация режима работы каскада обеспечивается устройством на транзисторе VT9.

Cхема защиты усилителя Радиотехника У-101


Рис.4.

Устройство защиты усилителя от перегрузки собрано на транзисторах VT11, VT12 и диодах VD3—VD6. При коротком замыкании нагрузки оно ограничивает выходной ток на уровне 2 А. Как уже говорилось, в «Радиотехнике У 101 стерео» предусмотрена также защита громкоговорителей от попадания на них постоянного напряжения при неисправности усилителя и защита транзисторов выходного каскада от перегрева. Напряжение ЗЧ поступает на громкоговорители через контакты реле К1 (рис. 4). Если усилитель исправен, оно срабатывает через 3. 5 с после включения питания, что устраняет щелчки, обусловленные переходными процессами в усилителе. Время задержки подключения громкоговорителей определяется параметрами цепи R10C3. С появлением постоянной составляющей (более 2 В любой полярности) транзисторы VT1, VT2 формируют напряжение, которое поступает на базу транзистора VT3 и закрывает его. В результате обмотка реле К1 обесточивается, и его контакты отключают громкоговорители от усилителя.

Это же устройство используется для автоматического отключения громкоговорителей при установке штекера наушников в разъем XS17, снабженный выключателем SA3, и перегреве мощных транзисторов.

Термореле собрано на микросхеме DA1. Функции терморезистора выполняет транзистор VT, включенный в одно из плеч моста R12R13R16R17. Питается мост стабилизированным напряжением через резисторы R14, R15, В исходном состоянии соответствующим выбором высокоточных резисторов мост разбалансирован таким образом, что напряжение на выводе 5 (относительно вывода 4) микросхемы DA1 равно 50±5мВ, а на ее выводе 10 отсутствует. При нагревании транзистора VT (он расположен на теплоотводе транзисторов выходного каскада) до 86. 90° мост балансируется, и напряжение на выходе микросхемы скачком повышается до питающего (+26В). В результате открывается транзисторный ключ VT4, и система защиты отключает громкоговорители от оконечных усилителей.

Cхема электронного индикатора уровня выходной мощности усилителя Радиотехника У-101


Рис.5.

Принципиальная схема электронного индикатора уровня выходной мощности с выводом информации на вакуумный катодолюминесцентный двухцветный дисплей показана на рис. 5. При выходной мощности, меньшей номинальной (—20. 0 дБ) светится линейка зеленого цвета, а при перегрузке (0. +5) дБ — красного. Работой дисплея HL1 управляет микросхема DDK обеспечивающая аналогопозиционное преобразование выходного сигнала каждого канала усилителя в соответствующий код. Пороговые напряжения срабатывания элементов коммутации микросхемы стабилизированы генератором тока на транзисторе VT2. Инвертор на транзисторе VT1 совместно с элементами микросхемы DDI образует генератор парафазных импульсов, поступающих на сетки дисплея в такт с подключением входов этой микросхемы к выходам ОУ DA1. 1, DA1.2. Частота импульсов выбрана равной 150 Гц, определяется она номиналами элементов R11, С6. Обработка информации обоих каналов одним аналогопозиционным преобразователем обеспечивает идеальную согласованность характеристик индикации. Микросхема DA1 усиливает сигналы, поступающие с выпрямителей на диодах VD1, VD2 через интегрирующие цепи R1C1R4, R2C2R5 (время интеграции индикатора около 30, обратного хода — 500 мс). Параметрические стабилизаторы (VD4, VD5) обеспечивают стабильные показания индикатора при значительных изменениях питающих напряжений.

Archive - RECEIVER.BY

a quick search in the archives of amateur publications


Recent searches

ACOM 1010 Manual [1], ТАУ-5108 [2], ГПД с ФАПЧ. [1], 756 [18], электроника 7 [3], усилитель нч [24], Прибор комбинированный Ф4320 (Измеритель RLC) [1], В3-5 [4], юпитер [6], Передатчик [451], индикатор уровня [35], SIEMENS M50 LG Overwiew(Языковая таблица) [1], Стабилизатор У11-36 инструкция [1], alinco dj [53], Антенна с активным питанием (14, 21, 28) [1], Радио [1424], приемник  [288], приёмник [509], jvc mx-j100 [1], Sony [305], Рамочная [12], модем [91], funai [1], Весна  [26], мп-403 [5], Onwa [15], Регулятор напряжения РР132А, 1112. 3702 [1], Металл [57], Прибор комбинированный Ц43101 [2], вэф [17], Alinco DX-70 [2], Радиоприемник "Волна-К" [2], СИРЕНА [47], Простой преобразователь 12 - 220В [1], nokia [237], Panasonic KX-T616 [3], радиотелеФОН [73], Плавное включение усилителя мощности [7], 408 [26], Альпинист 417 [1], электроника 50У-017 [1], трансивер [184], Прибой [7], Радиолюбитель [36], ПЕЧАТ [47], daewoo dmq-2195 [2], HITACHI CMT-2157 [1], ГРАНИТ [7], цифровая шкала [46], усилители % [43], юность 603 [1], GRUNDIG ST 70-800 [1], HITACHI [496], АМ передатчик [1], комета  [17], юность 406д [1], СМРК-4 [1], samsung  [364], jvc KD- [19], усилитель [894], Panasonic TC2160. Принципиальная схема [1], Прошивка АОН Venus [3], sony kv- [53], усилитель мощности [396], JVC AV-25LS3 [1], F9FT [3], gap titan [1], Вега 115  [2], звонок [31], GRUNDIG ST 63-550 [1], СМРК [10], (Шасси: BE-2A) [2], Ц4323 (авометр) - 24Кб [1], Электроудочка [11], Схема селектора [19], alinco [89], качающейся частоты [15], ТРАКТ ИЗОБРАЖЕНИЯ ДЛЯ МИНИАТЮРНОГО ТЕЛЕВИЗОРА [1], микро [713], 109 [20], рубин [16], юность 301 [1], Нейва 402 [3], кт315 [5], Легенда 404 (транзисторный) - 40Кб [1], Измеритель емкости [28], Программатор Yaesu FT-2008/2009/2010 [1], PANASONIC TC-2150RM [1], Преобразователь [209], горизонт 107 [1], Ноктюрн 212 стерео (электрофон) - 28Кб [1], Icom  [22], цветомузыка [20], PANASONIC TC-29V50R [2], ТПС-54 [1], Нейва [10], лабораторный [14], согласующее [8], ATLANTA [8], TH-3MK4 Antenna Manual [1]

Сервис мануал усилителя орбита у 101 стерео.

Полная переделка усилителя Радиотехника У101. Питание микросхем предварительного усилителя

Вот решил попробовать написать статью про переделку усилителя. Ну начну наверное с его истории, а именно почему же я решил его полностью переделывать. Во первых, всё старое, не соответствует современности. А во вторых, он трудился очень усердно, до того, как попал мне в руки, соответственно ломался не раз. Раз 6 ремонтировали оконечный каскад, ремонтировали темброблок 2 раза, со входным селектором что то непонятное было, и к тому же один раз сожгли индикатор, подключив его не правильно, но там поставили другой от другого усилителя, но я умудрился его тоже сжечь, когда сам ковырялся в усе. В общем, там сказать, передали по наследству мне этот усь. Решил с этими глюками покончить, переделав его полностью.

Для сосредоточенных устройств существуют в основном три типа. Каково выходное напряжение как функция входного напряжения? Теперь это можно легко решить. У нас есть последовательное соединение двух резисторов. Используя базовую схему для резисторов, вы найдете.

Также существует сдвиг фаз между входом и выходом. При малых ω фазовый сдвиг близок к 0, при высоких ω фазовый сдвиг почти на 90 градусов. Если вы понимаете сложные числа, то это должно быть легко понять, иначе вам будет очень сложно определить передаточные функции емкостных и индуктивных цепей.

До переделки он выглядел вот так:

Оконечный усилитель. Хотел вставить туда что то поинтересней, не какую-то там 7294, а что-нибудь по серьёзней. Гуглив в течении недели я нашёл то, что мне нужно.

Усилитель , это усилитель АВ класса, он отлично мне подходил как по характеристикам, так и по себестоимости.

Домашние кинотеатры существуют дольше, чем вы думаете. Хотя они были роскошными, первые домашние кинотеатры были сложными и запугивающими. У магнатов, которые им нравились, были специалисты по персоналу, чтобы управлять шумными и лихорадочными проекторами. С тех пор технология прошла долгий путь. В настоящее время системы домашнего кинотеатра гораздо более практичны, гораздо более доступны и гораздо более надежны. И благодаря усилиям буквально тысяч инженеров, дизайнеров и инсталляторов, они также обладают гораздо большей способностью.

Параметры такие:

THD: ~0.005% (measured) sim’d: 0.002%
Power into 8ohm: 60 watts
Power into 4ohm: 100 watts
Gain: 32dB (~1:40) full output at 0.7v input (0.5v rms)
Feedback: 57dB
Phase margin: > 90°
Supply voltage: +/- 36v
Biasing: 55ma, 12.1mv across a single 0.22 ohm
Frequency response: 3.2hz to 145khz (-1db) using 4.7uf input cap
Phaseshift at 10khz:

Не правда ли красивые характеристики? Не долго думая, я собрал 1 канал, а там уже и 2 доделал. Качество звука замечательное!
Огромный минус это то, что под него не было печатной платы в формате lay, а в других программах не умею пользоваться, поэтому пришлось наложить рисунок и перевести плату в лайт. Теперь другие люди, которые хотят собрать этот усилитель смогут повторить его без проблем. Плату смотрите в приложениях.

Хорошая система домашнего кинотеатра обеспечит вам удовольствие и вашу семью, поскольку она буквально погружает вас в видения и звуки, которые ранее были доступны только в лучших коммерческих кинотеатрах. Система домашнего кинотеатра также может помочь создать правильную среду, в которой можно наслаждаться любимыми фильмами, настраивая освещение, занавески и даже подключая машину для попкорна. Для любителя музыки система домашнего кинотеатра также может иметь двойную функцию и воспроизводить ваши любимые музыкальные записи с поразительной ясностью.


А главное это то, что мощность около 100Вт на нагрузку 4 Ома при питании +-33В. Это то что надо! Хоть я и собрался переделывать, но трансформатор решил оставить прежний. При выпрямлении в постоянку, там было подходящее напряжение. Ещё один плюс, 2 таких усилителя могут работать на родном радиаторе от у101, без перегрузки, проверено! Нагрев радиатора при полной выходной мощности у меня не превышал 70 градусов в течении часа, да я люблю очень громко слушать музыку

Подумайте, какую систему домашнего кинотеатра вы действительно хотите. Или, может быть, вам понадобится простое решение, которое может быть установлено через час и по-прежнему предлагает гораздо лучшие функции, чем динамики, встроенные в телевизор. Если вы похожи на большинство людей, вы, вероятно, стремитесь к чему-то между этими двумя крайностями.

Это «что-то» является самым важным из всех, качество звука. Спецификации на бумаге могут быть сфальсифицированы до такой степени, что они почти ничего не значат. Простая истина заключается в том, что этапы критического значения звука дорогие, и мы здесь не пощадим. Ваш домашний кинотеатр, вероятно, будет развлекательным центром вашего дома в течение многих лет. Когда вы думаете об инвестировании в новый домашний кинотеатр, мы рекомендуем вам подумать об этом. День за днем ​​вы будете разочарованы, или вам понравится.

Небольшое руководство по сборке и настройке оконечного усилителя.

Транзисторы выходные пара 2SC5200/2SA1943, но в оригинальной схеме стояли MJL3281A/MJL1302A, а MJE15030/MJE15031 были заменены на 2SA1837/2SC4793. Транзисторы BC везде продаются, заменять их не на что не надо, они распространены. BD135 я заменил на BD139, работает так же. А вот с MPSA18 могут и быть проблемы, если не найдете их, то можно заменять спокойно на BC550, но при впайке в плату его нужно развернуть на 180 градусов, т.к. у него ЗЕРКАЛЬНАЯ ЦОКОЛЁВКА, в отличие от MPSA18.

Они являются экспертами в акустике помещений, адаптации системы и множеством деталей, которые могут сделать установку домашнего кинотеатра полезным опытом от начала до конца, оставив вас в покое с необходимостью сделать больше попкорна и дать кнопку воспроизведения.

Домашние кинотеатры Колонки и сабвуферыЭлектронная система: процессор объемного звучания и усилители мощности. Первое число используется для обозначения количества аудиоканалов полного диапазона в системе. Таким образом, в системе 1 это будет представлять собой.

Система 1 будет включать в себя те же 5 каналов, что и система 1, плюс 2 дополнительных задних громкоговорителя объемного звучания. Второе число представляет канал низких частот, что является другим словом для канала сабвуфера. Этот канал предназначен для чисто низких частот ниже 120 Гц, хотя также может быть много басов, направленных на основные динамики. Канал низкочастотного эффекта предназначен для обеспечения дополнительного «удара», когда требуется пленка.

Подстроечный резистор VR1 можно и вертикальный типа 3296 многооборотный, а можно и обычный однооборотный, я бы посоветовал 3296 брать, легче подстроить усилитель, при первом включении усилителя этот резистор должен иметь МАКСИМАЛЬНОЕ сопротивление.

Резисторы R24 R25 0.22 Ом на 5Вт цементные. Резисторы R22 R23 1.2 Ом по 1Вт. Резистор R26 4.7ом на 1-2Вт. Резистор R27 10 Ом 2Вт, поверх него намотана катушка 10 витков проводом 0.8мм. Все остальные резисторы по 0.25Вт.

Типичная 1 или 1 система должна включать 5 или 7 полнодиапазонных громкоговорителей, а также один сабвуфер для низкочастотного канала эффектов. Исходный материал для домашнего кинотеатра может поступать из разных мест. Тем не менее, хорошо иметь в виду, какие типы источников вы планируете использовать, чтобы убедиться, что ваша система имеет все соответствующие связи для решения этих проблем.

Он предлагает отличное качество звука и видео в формате высокой четкости и формата диска. Выбор правильного экрана для просмотра вашего видео - еще один важный шаг в этом процессе и требует тщательного рассмотрения. На ваш выбор будут влиять несколько факторов: от декора до уровней освещенности.

Конденсаторы… Фуфло сюда лучше не ставить. Конденсаторы электролитические по питанию нужно брать с запасом по напряжению, у меня на 50В при питании +-33В.

Конденсатор C3 470мкФ от 16В. Конденсатор на входе усилителя C1 нужен плёночный, от 4.7мкФ на 63в, можно полипропиленовый жёлтый, вертикально поставить, идеально подойдёт. Очень желательно плёнку использовать, но если не найдёте, то включаем встречно 2 конденсатора по 10мкФ на вольт 50 минусами, а крайние плюсы впаиваем в плату, и желательно добавить параллельно сборному конденсатору плёночный конденсатор, хотя бы на 1мкФ.

Большинство систем домашнего кинотеатра будут придерживаться схемы 1 или 1 канала, хотя, безусловно, существуют системы, в которых используется еще много динамиков. Пока давайте приведем схему 1 и быстро суммируем функции каждого из громкоговорителей.

Рекомендации по размещению динамиков

Эти рекомендации не точны, поскольку почти все системы и все помещения имеют некоторый эксцентриситет, который требует небольшой модификации. Однако, если вы отклоняетесь слишком далеко от этих рекомендаций, вы, вероятно, создадите больше проблем, чем решите.

C15 47нФ 63В кап плёночный, в питании C9 C11 C16 C17 тоже желательно плёнку поставить.

Остальные конденсаторы керамические, желательно NPO, но если не найдете, то можно и воткнуть китайские коричневые, но я бы поискал что получше.

Предохранители от 2.5А.

В принципе то и всё, можно идти собирать.

Транзисторы нужно устанавливать на радиатор через изолирующие прокладки, и не в коем случае не замыкать!

Большинство громкоговорителей звучат лучше всего, когда их убирают с передней и боковой стен комнаты домашнего кинотеатра. приложите все усилия для размещения двух динамиков в одной плоскости. Это означает, что они должны быть на одинаковой высоте, предпочтительно с их твитерами на уровне уха, сидя в главном месте. Для разных типов экрана могут потребоваться различные подходы к лучшему размещению. Установите громкоговоритель центрального канала так, чтобы ваш твитер находился на той же высоте, что и твитеры левого и правого каналов. В идеале, все три высокочастотных динамика должны находиться на уровне уха при сидении. Если ваша комната не позволяет это идеальное размещение, поместите громкоговоритель центрального канала чуть выше или по вертикальной центральной оси экрана. Не забудьте выбрать место, в котором высокочастотный динамик будет располагаться как можно ближе к воображаемой линии, нарисованной между твитерами левого и правого основных громкоговорителей. Таким образом, левый задний громкоговоритель объемного звучания должен располагаться примерно на треть стены из левого угла, в то время как правый задний громкоговоритель окружающего звучания должен располагаться примерно на одну треть стены из правого угла. При настройке домашнего кинотеатра правильное управление басом - это ключевой шаг в том, чтобы убедиться, что ваша система звучит как можно лучше.

Правильно собранный усилитель сразу же включается и его можно слушать. Первое включение лучше делать через лампу, вставленную между 220в и первичной обмоткой трансформатора, если где то ошиблись, то лампа будет светиться, но детали у вас не сгорят.

Если вы бесстрашные, вы уверены в себе и вам ничему не помеха, то что ж, удачи, включайте без лампы, если что то фонит, гудит или горит сразу же выключаем его, и ищем ошибки. Но всё-таки лучше собирать без ошибок, гуглить тщательно по каждому затыку, ибо если ошибётесь, то ошибка может дорого выйти.

Не все динамики предназначены для воспроизведения глубоких низких частот. Вам может потребоваться громкоговоритель и вуфер, достаточно большой, чтобы эффективно воспроизводить басовые ноты, и попросить небольшую оконечную консоль на полке, которая пытается воспроизвести некоторые из самых требовательных басовых эффектов саундтрека к фильму, может искажения или даже повредить динамик, если он не предназначен для работы с этими частотами. К счастью, большинство домашних кинотеатров и процессоры объемного звука предлагают некоторые настройки, позволяющие вам указать, должны ли ваши динамики работать как «большие» громкоговорители полного диапазона, которые могут работать с глубокими басовыми сигналами или должны ли они обозначаться как «большие» громкоговорители, небольшие динамики, которые отправят свои глубокие басовые сигналы на сабвуфер.

Настройка усилителя

Уже собрали? Вау! Поздравляю. Теперь осталось дело за малым.

Нужно выставить ток покоя в пределах 50-70мА. Я выставил 70мА.

Для успешной настройки, усилитель нужно прогреть, просто включаем его и слушаем музыку минут 30, дело в том, что пока мы его не настроили, он работает в режиме В, соответственно он сам не будет нагреваться.

Таким образом, вы можете позволить своим маленьким динамикам работать так, как они были разработаны, позволяя сабвуферу обрабатывать басы, для которых он был разработан. Каждый из динамиков имеет свои собственные звуковые характеристики, которые определяются такими факторами, как материалы, используемые для построения динамика, а также фактический дизайн громкоговорителей. Иногда общий звук динамика упоминается как «цвет» или «тембр». Рассматривая динамики домашнего кинотеатра, нужно учитывать еще один фактор - «адаптация тембра».

То есть вы хотите, чтобы все динамики в вашей системе звучали более или менее одинаково, так что, когда звуковой эффект проходит через разные динамики, заметного изменения звука нет. В идеале звук кажется постоянным в каждом из динамиков. По этой причине, как правило, предпочтительнее выбирать систему громкоговорителей, чтобы оставаться с одним и тем же изготовителем и динамиками, когда это возможно, так как это обеспечит звуковую систему, адаптированную для всех каналов.

Ну как звук? Отличный конечно же. Теперь нам нужен мультиметр. Выставляем в режим измерения милливольты, а щупы включаем между ЭМИТТЕРАМИ первого и второго транзистора, и выставляем нужный ток покоя, крутя не спеша резистор VR1. Для 70мА это 30,8мВ (U=I*R, U=70мА*(2*0.22 Ом)=30,8мВ).

Вот и всё, поздравляю! Со вторым каналом делаем аналогичные действия.

Электронная система - процессор объемного звучания и усилитель мощности

Когда у вас будет исходный материал и выбранные вами динамики, вам понадобится электроника для подключения всего. Центр типичной системы домашнего кинотеатра можно разделить на два разных раздела: процессор объемного звучания и усилитель мощности. Процессор объемного звучания действует как система управления для всего домашнего кинотеатра. Функция процессоров состоит в том, чтобы позволить вам переключаться между всеми вашими различными источниками, а для каждого источника процессор может декодировать звук, обеспечивать управление громкостью, управление басом и отправлять декодированный звук на усилители мощности и сабвуфер.

Чуть чуть переделанная схема:


Переменные резисторы отпаиваем из темброблока от у101, откусываем дополнительные выводы, и впаиваем в плату, предварительно вставив крепёжную плашку.

Операционный усилитель здесь нужен «музыкальный», рекомендован NE5532, но можно поискать аналоги, я например, использовал RC4580IP, был добыт из звуковой аппаратуры.

Питание микросхем платы входов

Во многих случаях процессор также переключает и отправляет видеосигналы на экран. Однако вы можете рассмотреть другие источники. Для этого было бы идеальным коаксиальное или оптическое цифровое соединение. Усилитель мощности имеет задачу: собрать звуковой сигнал относительно низкого уровня от процессора объемного звучания, усилить его и отправить его на колонки, где он станет звуковым. Хотя это кажется довольно простым, хорошо и с минимальным искажением отличает низкое качество от усилителей.

В типичном домашнем кинотеатре каждый из динамиков должен иметь канал усиления. Итак, для стандартного домашнего кинотеатра 1, состоящего из 5 динамиков и активного сабвуфера, вам понадобится 5-канальный усилитель. Это гарантирует, что ваши динамики получат необходимое количество мощности, необходимое для работы. Неправильно настроенная система может привести к повреждению усилителя или громкоговорителей; поэтому важно убедиться, что ваш усилитель и динамики правильно настроены. Также убедитесь, что импеданс громкоговорителей находится в пределах мощности усилителя; чем ниже импеданс громкоговорителя, тем сложнее подавать питание.

Все конденсаторы в звуковом тракте плёночные! А вот в питании электролиты по 470мкФ на 25В. Резисторы в питании 1кОм по 0.5Вт. Остальные резисторы по 0.25Вт. Стабилитроны использовал 1N4743, других менее мощных, к сожалению не было.

В настройке не нуждается, работает сразу.

Внимание! На плате имеется перемычка SMD, или резистор 0 Ом со стороны дорожек. Не забудьте поставить!

Плата в *.lay есть в приложениях.

Тут уже сами выбираете что предпочитаете. Я предпочёл капы по 22000мкФ, но здесь желательно запараллелить несколько конденсаторов, чтобы в сумме было около 20000мкФ, общий ESR конденсаторов будет меньше, чем у большого одного, следовательно при пике сможет отдать больше ток. Софт старт здесь оказался не нужным. У меня диоды КД2997. Пленочные конденсаторы на 1-4.7мкФ на 63В.

Плату блока питания смотрите в приложениях.

Как подключать трансформатор?

Выводы 2 и 2 соединяем между собой. А 220 подключать к выводам 1 и 1.

Теперь… Выводы 7 и 7 соединяем, а выводы 8 и 8 будем подключать к индикатору.

Хоть можно и оставить родную, но я всё же решил заменить. Использовал готовый от усилителя Оплеуха Микрухам, автор Илья С. (Nem0). Защищает от перегруза и от постоянки на выходе, причём от постоянки как от плюса, так и от минуса относительно земли.

Схема:

Все резисторы по 0.25Вт. Транзистор BD135 тоже можно заменить на BD139, необходимо установить на небольшой радиатор. Стабилитроны на 12В и 13В, сборный, получается на 25В. Реле на 24В.

Конденсаторы C1 C2 C3 C4 на 25В. С5 на 50В.

Плата тоже в приложениях. На одной плате уже расположена защита для двух каналов.

Тут бы я оставил родной индикатор, но так, как я его сжег при неправильном подключении, дело в том, что туда поставили другой индикатор, то схемы на него я не нашёл нигде, предположительно это был радиоконструктор.

Собрал на двух LM3915.



Все резисторы по 0.25Вт. Крайние светодиоды «100Вт» красные, остальные зелёные. Настраивается следующим образом: подключаем к выходу усилителя и крутим подстроечный резистор, при максимальной громкости, чтобы показывал всю шкалу индикации, а при минимальной громкости, чтобы светодиод «0.2Вт» подмигивал.

Тоже самое делаем и со вторым индикатором. При первом включении индикатора, выставите переменный резистор в среднее положение.

Монтаж

Теперь всё запихиваем в корпус.


Придумал такой крепёж для клемм подключения колонок. Вот так, вырезал из текстолита.

Покрашена плашка и завинчены клеммы.


Тоже самое сделал для крепления гнёзд подключения входа звука. Всё прикрутил и завинтил. Конечный вид:


Соединяем всё проводами.

Сначала питание. Питание усилителей подключаем к блоку выпрямителя, плату темброблока подключаем тоже к плате выпрямителя, и плату защиты подключаем к плате выпрямителя в плечо +33в и земля, по другому работать не будет!. А вот питание индикатора берём с выводов 8 от трансформатора, через диодный мост.

Выход от усилителей подключаем к плате защиты, а плату защиты соединяем проводами с клеммами для подключения колонок.

Трансформатор подключаем к выключателю на передней панели, а от неё к разъему питания сети 220в. Всё! Можно включать! 🙂

Вот такой вид изнутри у меня вышел:


Как примерно выглядит в полном сборе и работе:


Объявляю большую благодарность Лёхе () за помощь в сборке! Всем удачи!

Печатные платы зеркалить не нужно.

Список радиоэлементов
Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот
Усилитель
Q1, Q2 Биполярный транзистор

MPSA18

4 можно заменить на BC550, цоколёвка зеркальная Поиск в Чип и Дип В блокнот
Q3, Q4 Биполярный транзистор

BC546

4 Поиск в Чип и Дип В блокнот
Q5, Q6, Q7 Биполярный транзистор

2N5401

6 Поиск в Чип и Дип В блокнот
Q8, Q9 Биполярный транзистор

2N5551

4 Поиск в Чип и Дип В блокнот
Q10 Биполярный транзистор

BD139

2 Поиск в Чип и Дип В блокнот
Q11 Биполярный транзистор

2SC4793

2 Поиск в Чип и Дип В блокнот
Q12 Биполярный транзистор

2SA1837

2 Поиск в Чип и Дип В блокнот
Q13 Биполярный транзистор

2SC5200

2 Поиск в Чип и Дип В блокнот
Q14 Биполярный транзистор

2SA1943

2 Поиск в Чип и Дип В блокнот
R4, R6 Резистор

680 Ом

4 0. 25Вт Поиск в Чип и Дип В блокнот
R1 Резистор

10 кОм

2 0.25Вт Поиск в Чип и Дип В блокнот
R2 Резистор

10 Ом

2 0.25Вт Поиск в Чип и Дип В блокнот
R3, R7, R9 Резистор

22 кОм

6 0.25Вт Поиск в Чип и Дип В блокнот
R5 Резистор

220 Ом

2 0.25Вт Поиск в Чип и Дип В блокнот
R8, R16 Резистор

510 Ом

4 0.25Вт Поиск в Чип и Дип В блокнот
R10, R14 Резистор

150 Ом

4 0.25Вт Поиск в Чип и Дип В блокнот
R11 Резистор

68 Ом

2 0.25Вт Поиск в Чип и Дип В блокнот
R12, R13 Резистор

47 кОм

4 0.25Вт Поиск в Чип и Дип В блокнот
R15 Резистор

2 кОм

2 0.25Вт Поиск в Чип и Дип В блокнот
R17, R18, R19, R20 Резистор

22 Ом

8 0.25Вт Поиск в Чип и Дип В блокнот
R21 Резистор

33 Ом

2 0.25Вт Поиск в Чип и Дип В блокнот
R22, R23 Резистор

1.2 Ом

4 1Вт Поиск в Чип и Дип В блокнот
R24, R25 Резистор

0.22 Ом

4 5Вт Поиск в Чип и Дип В блокнот
R26 Резистор

4.7 Ом

2 1Вт Поиск в Чип и Дип В блокнот
R27 Резистор

10 Ом

2 2Вт Поиск в Чип и Дип В блокнот
VR1 Подстроечный резистор 1 кОм 2 3296 Поиск в Чип и Дип В блокнот
C1 10 мкФ 63В 2 Поиск в Чип и Дип В блокнот
C2, C6 Конденсатор 100 пФ 4 NPO Поиск в Чип и Дип В блокнот
C3 Электролитический конденсатор 470 мкФ 50В 2 Поиск в Чип и Дип В блокнот
C4, C9, C11, C13, C14, C16, C17 Конденсатор 100 нФ 14 NPO Поиск в Чип и Дип В блокнот
C5 Конденсатор 22 пФ 2 NPO Поиск в Чип и Дип В блокнот
C7, C8 Конденсатор 330 пФ 4 NPO Поиск в Чип и Дип В блокнот
C10, C12 Электролитический конденсатор 100 мкФ 50В 4 Поиск в Чип и Дип В блокнот
C15 Конденсатор 47 нФ 2 NPO Поиск в Чип и Дип В блокнот
C18, C19 Электролитический конденсатор 1000 мкФ 50В 4 Поиск в Чип и Дип В блокнот
Операционный усилитель

NE5532

1 Поиск в Чип и Дип В блокнот
C1 C2 Конденсатор 1 мкФ 2 63В Поиск в Чип и Дип В блокнот
C3 C4 Конденсатор 3.3 нФ 2 63В

Оговорюсь, любой уважающий себя человек обязан иметь у себя не пластмассовый хлам китайского производства с кучей мелких колонок, а истинный стерео-усилитель. Поскольку блочная аудио-система не только выглядит солидно, но и звучит .

В стандарте с усилитель радиотехника у-101 идет

Функционал и Управление . Усилитель У 101 смотрится очень замечательно – передняя панель из толстого, фрезерованного алюминия, ручки переключателей, а также регуляторов хромированные и блестят на свету. С правой стороны усилителя У 101 расположен люминесцентный экран, который светит довольно ярко – даже в самый солнечный день, без труда можно различать на дисплее движения спектрографа . Еще правей, расположен переключатель входов, а вот под выключателем имеется утопленный разъем для «ушек». Усилитель У 101 стерео обладает регулировками по НЧ и ВЧ, чуть далее расположен баланс .

Регулятор громкости это – массивная штука, вертеть славно и легко. В низу есть два переключателя: 1-ый тонкомпенсация – поднимание баса на небольшой громкости, очень хорошая кнопка и 2-ой переключатель моно в стерео впрочем, данная кнопка лишняя (ни разу не не пользовался) . Внутри все платы и пайка сделаны качественно и довольно .

Впрочем, усилитель У 101 подойдет для подсоединения к неплохой звуковой карте, внешнему ЦАПу, кассетнику или . У меня был усилитель У 101 Радиотехника подсоединен как тыловой на звуковую карту Асус ксонар Д1 в качестве усилений тыловой акустики в режиме многоканала кино: 5.1 Dolby Prologic IIх.


Усилитель Радиотехника У-101 стерео

Прослушивание . С 1-го прослушивания звука вас незамедлительно завлечет музыка, которая струится из усилителя У-101. Правильная и точная подача усилителем Радиотехника чувствуется уже после двух часового прогрева. Мид бас и бас на своем месте, но не хватает самых ВЧ и отчетливой середины.

Хотя в целом очень неплохое звучание усилителя У 101, удается поп, диско и рок . Метал конечно, воспроизводятся, но без надлежащего драйва. Звук при продолжительном прослушивании вас не утомит. При высокой громкости усилителя У 101 бас утрачивает свою лихую мощь, музыка выпирает пронзительными ВЧ и СЧ. Звуковая сцена правильная и точная, но все же чувствуется незначительный недостаток по краям .


Усилитель Радиотехника У-101 стерео, вид сзади

Прекрасно подойдут небольшие «полочники », потому что мощь не высокая 2х30 и большущие напольные АС ему будут не под силу .

Заядлых меломанофилов и аудиофилов усилитель У 101 не обрадует своим звуком

Усилитель У 101 подойдет в кино в качестве усилений тыловой акустики. Он легко опережает ресиверы начальной категории сложности. Немыслимые взрывы и могучие эффекты этот усилитель Радиотехника 101 без труда озвучит, тогда, как простой ресивер 5.1 на подобных же эффектах пробубнит и .

Плюсы . Низкая цена. При продолжительном прослушивании усилитель Радиотехника У 101 не утомит звуком. Внутри в У 101 все сделано очень и четко. Красивая .

Минусы . Завзятых аудиофилов У 101 не обрадует своим звучанием, но неопытного пользователя прослушивание музыки и кинофильмов устроит на все %.

Советую к покупке этот винтажный аппарат, впрочем, большинство современных усилителей сильно позавидуют данному серебристому усилителю не только по звуку , но и по .

Инструкции по ремонту, мануалы, брошюры, каталоги и схемы, усилителя «Радиотехника У-101-стерео» , можно скачать ЗДЕСЬ, а лучше ЗДЕСЬ БЕСПЛАТНО ! Размер 2.08 MB

Не бойтесь меня и добавляйтесь в

Радиотехника у-101 стерео принципиальная схема

Радиотехника у-101 стерео принципиальная схема

Радиола вега 003 стерео схема.

Amplifier class ab: radiotehnika u-101 stereo, 2x20w youtube.
Ремонт усилителя амфитон-у-101-1 youtube.
Восстановление усилителя radiotehnika у 101 стерео youtube.
Руководство по эксплуатации усилителя радиотехника у 101.
Орбита 106 стерео схема. Ремонт проигрывателя радиотехника эп-101 стерео. Repair the.

Радиотехника т-101-стерео. Перенастраиваем под фм. Youtube.

Ремонт проигрывателя пластинок radiotehnika эп-101 стерео.

Ремонт радиотехника у-101-стерео. Диагностика. Youtube.

Вега эп 120 стерео инструкция.

Radiotehnika усилитель у 101 стерео инструкция.

Принципиальная схема радиотехника у 101 стерео google drive.
Восстановление усилителя radiotehnika у 101 стерео (часть 2.
Амфитон 25у-002. Вторая жизнь #3. 1 (1 часть) | [ussr amplifier.
Радиотехника s30b схема.
Схема нокиа 101.

Руководство по ремонту усилителя бриг 001.

Усилитель радиотехника у-101-стерео ремонт усилителя.
Усилитель амфитон 75у 101с руководство.
Схема центрального участка зсд санкт-петербурга Скачать 6 сезон дневники вампира 6 серия 1 сезон Фильм скачать на телефон мальчишник в вегасе 2 Гост 17527-86. упаковка. термины и определения Перевод текстов решебник spotlight 10 класс

Страница не найдена | MIT

Перейти к содержанию ↓
  • Образование
  • Исследовательская работа
  • Инновации
  • Прием + помощь
  • Студенческая жизнь
  • Новости
  • Выпускников
  • О Массачусетском технологическом институте
  • Подробнее ↓
    • Прием + помощь
    • Студенческая жизнь
    • Новости
    • Выпускников
    • О Массачусетском технологическом институте
Меню ↓ Поиск Меню Ой, похоже, мы не смогли найти то, что вы искали!
Попробуйте поискать что-нибудь еще! Что вы ищете? Увидеть больше результатов

Предложения или отзывы?

MRF101AN RF Essentials Kit | NXP Semiconductors

Название дистрибьютора Регион Опись Дата инвентаризации

При выборе предпочтительный дистрибьютор, вы будете перенаправлены к их веб-сайт к разместить и обслужить ваш заказ.Пожалуйста, будьте осторожны тот дистрибьюторы независимы предприятия и набор их собственный цены, сроки и условия продажи.NXP не делает нет представления или гарантии, явные или подразумевается, около дистрибьюторы, или цены, сроки и условия продажи согласованные вами и любыми распределитель.

Радиотехнический усилитель в 101 Особенности Обзоры. Полная переделка усилителя радиотехники У101. Технические характеристики усилителя


Хочу рассказать о своей истории ремонта и модернизации усилителя "Радиотехника в 101-стерео".Вроде бы совершенно обычный усилитель из СССР, но есть в нем какая-то необъяснимая привлекательность ( лично для меня ), объяснить, что сложно.
Как описать фальшь, когда встречаешь абсолютно незнакомую девушку, зачеркнута, а потом не оставляешь ее глаза и СулуТе из памяти надолго? ... Мне понравилось, красиво, но твоим судьбам не суждено пересечься.

Когда впервые увидел / услышал радиоинженера уже и не переживайте.Но это отложилось в памяти, и не то, что было бы диким желанием купить и послушать, нет - просто приятный образ. А на днях мысль материализовалась и судьба поставила меня в дар RT 101. Усталый, замученный жизнью и невниманием.
Хоть жена эти строчки не читала, а то он гонит и безумно стесняется
: love: Смириться с неисправностями и ужасным техническим состоянием не могу, покоя мне нет. Поэтому вместо красок и конфет для жены регулярно покупаю конденсаторы, микросхемы, резисторы и тд...

Придумал RT вернуть к жизни. Для преодоления, для начала замучился:
1. Gul transformatré.
2. Такой же жуткий гул в АС.
3. Хлопок при включении и какой-то страшный звук при выключении.
4. Индикатор отключенного сигнала.
5. Регуляторы оборотов.

Первым делом заменил все конденсаторы электролитические. Все по родным номиналам, только в БП немного увеличили емкость: 2х2200 + 2х4700 мкФ для питания оконечного каскада (C3, C4, C8, C9 на схеме).Диоды КД209А заменены на UF4007 UF4007.


Сразу скажу - эта операция практически устранила первые три пункта проблем.

Реанимировать индикатор простой заменой конденсаторов не получилось, а так захотелось немного крови ... Он продолжал показывать полностью всю шкалу, ни на что не реагируя. При выяснении причин на форуме пришел к выводу ( возможно ложный ), что столкнулась с микросхемой К161ПП2.Найдите это, сами понимаете, а не просто так. Проще полностью индикатор.

Мир не без хороших людей (верьте в это, делайте добро и результат не заставит долго ждать) и индикатора вместе с UNG-P последней ревизии, который находится на той же микросхеме, я подарил мне широчайший по душе человек Василий (Скиф на Вегалабе). За что ему низкий поклон и огромное спасибо !!! Правда, работоспособность модулей была под вопросом.

В приобретенном индикаторе пришлось заменить подрезанные резисторы, которые были залиты лаком для ногтей и пришли в негодность.Заработала индикация одного канала !!! Но стерео есть ... Давно не мучился, но сразу решил заменить К157УД2. Операция увенчалась успехом, и в глазах RT снова загорелась незабываемая зеленая искра.

Еще больше.
Звук после реставрации завораживал басами. Казалось бы 2х 20 Вт, и такой бас, что окна дрожат, перегородка сухих тонов на кухне вибрирует, а вечером при просмотре фильма на уровне громкости ниже среднего сосед снизу позвал и милый сдержанный голос попросил убавить громкость.

Но счастье длилось недолго. Ознакомьтесь с незнакомцами Мнения и отзывы о том, насколько тот же исходный предикат лучше, меньше искажений и т.д., решил поменять родной. ( Для справедливости статьи сообщу, что его заменили еще на этапе работы с индикатором. До этого срезал пару недель UNG-P старой ревизии .) И сначала я действительно слышал ( или хотел услышать ) Все эти достоинства: «Детализация сверху», «более четкая сцена», «зернистая середина» и т. д.

А в глубине души нет покоя, нет удовольствия при прослушивании, только самообменник вбил в голову бессмысленные термины. Это была уже не та девушка, которую я знал.

Недели прослушивания хватило, чтобы понять, что вернуть родной Unch-P на трех микросхемах. Но вот в чем проблема, я уже начал сжигать мосты, когда из разобранного предусилителя упал один к157уд2 (Да 1. * на схеме), который пошел в ремонт индикатора. Озадачился поиском информации, более подробно разобрался в устройстве и работе 101.Сделан вывод, что исключение из диаграммы Da 1. * не приводит к негативным последствиям. (DA 1. * В предварительном усилителе он служит под пару к пьезокерамическому датчику, для меня не актуален ).

Сигнал от источника после селектора входа подается на R9 и R10 соответственно. Интеркуссивная ёмкость С23, С24 от греха, заменена на новую неполярную. Первый запуск после модернизации: много опыта и одна маленькая надежда вернуть былый голос...

С первых нот знакомых композиций я понял, что цель достигнута, Басы живут в 101! Не знаю, как описать звук, скажу просто: либо нравится, либо нет. Теперь мне это нравится! Таким образом, при входе сопутствующих событий появилась третья версия предусилителя микросхемы RT 101- two.

Хлопок в динамиках при включении стал следствием некорректной работы защиты. Посторонние звуки при выключении усилителя, точно так же, как реакция на включение / выключение бытовой техники в квартире, устраняются установкой интерференционного конденсатора емкостью 1 мкФ и напряжением> 280В на контакты главного выключателя.

Регуляторы громкости, балка и тембр очищены от пыли потоком воздуха и смазаны (смазка Creatim 201).

Помимо предусилителя в конструкции RT 101 внесены следующие изменения:

Убран родной вход в подъезд с усилителем.


В свою очередь, селектор входов на три источника выполнен на холлтнике, который раньше выполнял роль переключателя «Копир» в усилителе (SA2). Переключатель имеет 4 пары контактов, что позволяет нарушать даже землю поступающих сигналов.

Разъемы для подключения источников Стандартные RCA, две пары на задней стенке и одна для «горячего» наведения источников на лицевую панель (в местах, где ранее упиралась «пятерка» разъемов магнитофонов). Отверстия на лицевой панели после демонтажа неиспользуемых переключателей и разъемов закрываются головками под алюминий (материал Dubond).

IN аспект Усилитель потерял свою ценность для музеев, но совместим с современными источниками и рабочими.
На этом первая часть работы закончена. Второй более сложный, так как кузов решено доработать, чтобы придать окончательный «блеск». Планирую послушать верхнюю крышку, сделать новую нижнюю, правильно оформить заднюю панель с образцами. Обязательно расскажу вам уважаемые читатели во второй части статьи.

Сначала не хотел брать в ремонт, а уж тем более за написание статьи по темам своими руками. Но потом желание дать новую жизнь следующему ангелочку устройству переставило и я начал работать.Статья рассчитана скорее на тех, кто в электронике не первый день и хочет что-нибудь создать своими руками ..

Героем нашей сегодняшней статьи будет не что иное, как усилитель Радиотехники 101, который пришел ко мне исключительно из желания разобраться с доводами владельца с долговременными аудиозаписями. Ну в общем хозяин почему-то захотел, чтобы я ее перевез из и в.

Для начала приведу технические характеристики этого чуда советской техники:

  • Номинальная выходная мощность, Вт: 20Вт / канал.
  • Количество каналов: 2.
  • Номинальный диапазон воспроизводимых частот, Гц: 20 ... 20 000
  • Номинальное входное напряжение, МВ:
  • пикап: 2
  • остальное: 200
  • Коэффициент гармоник в номинальном диапазоне частот: не более 0,3%. , г.
  • Отношение сигнал / фон, дБ: 60
  • Отношение сигнал / шум (взвешенное), дБ: 83 ( при выходной мощности 50 МВт)
  • Потребляемая мощность, Вт: 80
  • Размеры, мм: 430x330x80

Сначала нужно его послушать.После включения выяснилось, что в усилителе вообще как-то отсутствует выход на один из каналов. Худшая мысль, которая мелькнула в тот момент в голове - сгорел один из каскадов оконечного усилителя.

В первую очередь было решено снять деревянный декоративный кожух усилителя, под которым находился каркас с закрепленными на нем блоками.


Вид сверху.


Вид спереди, с масштаба.

Рассказывать, что это за блоки и для чего они нужны, я особо не буду - это не учебник по звуковой инженерии, а обзор с ремонтами до ремонта усилителя. На рисунке ниже я просто нарисовал где какой блок, чтобы читатель имел представление о том, с чем он имеет дело.

Внимание! После снятия корпуса будьте внимательны и осторожны при работе с включенным усилением - он может быть больше, чтобы запустить 220 прямо из розетки и получить шок или просто умереть.Всю ответственность за свои действия вы несете сами!

При обнаружении неисправности при неработающем канале поиск надо начинать с коммутатора. Для этого убедитесь, что плата за переключение исходит от источника сигнала. Источник подключен к универсальному входу. Селектор ввода переведен в «Univ.». Источником может быть генератор сигналов, радиоприемник, проигрыватель или что-то в этом роде. Главное, чтобы пели и болтали, и был аудиовыход.После этого счастливые обладатели осциллографа отслеживают приходящий сигнал с помощью самого осциллографа. У кого нет - берем динамик с двумя длинными проводками, один опускаем на землю, а второй методично, как с помощью осциллографа, начинаем прослушивать прохождение сигнала. На рисунке ниже показана электрическая схема распределительного щита.


Если везде сигнал, то следующий - предусилитель, который, как оказалось, совмещен с тембоэлем.

Сразу отметим, что не лишним будет проверить токовые провода, так как если на каком-то агрегате нет питания, то никакие "ну пожалуйста" не пойдут ... делать надо осторожно , ориентируясь на схемы, иначе можно наткнуться на провод с напряжением 220В. Тогда усилитель может вам не пригодиться.

Итак, проверив питание и коммутационные платы, проверьте предусилитель и коллектор. Методы проверки такие же, как и в прошлый раз.Схема коллектора и предусилителя показана ниже.


Хочу обратить ваше внимание на то, что конденсаторы на фото современные, а у вас скорее всего старый образец. Дело в том, что статья написана после ремонта (или воскрешения этого агрегата) и конденсаторы я все заменил.

С коллекторной платы и сигнала предусилителя сигналы поступают, собственно, на UMP. Тут придется повозиться, как с транзисторным усилителем, и проверять прохождение сигнала придется как после каждого каскада усиления, так и на усилителе в комплекте.Будет полезно и в этом случае проверить поступление соответствующей мощности на плату усилителя.

Если с едой все в порядке, начните отслеживать прохождение сигнала по следующей схеме:

Внимание! Предупреждаю еще раз! Будьте внимательны при работе с включенным усилителем! Возможно поражение электрическим током 220В! Вы сами несете ответственность за свои действия!

Поделюсь небольшим опытом ремонта транзисторных усилителей. Отдельные конденсаторы выходят из строя редко, как и резисторы, стоящие каскадами.В основном транзисторы, часто возникают каскады первого и последнего хода: на первом этапе из-за превышения максимального входного напряжения, во втором - из-за перегрузки выходного каскада (вместо рекомендуемых динамиков 4-8 Ом , кто-то решил блеснуть умом и воткнул 2 омических динамика и в результате дискотека "покрылась медным тазом") или просто от короткого замыкания (ох уж эти руки!).

Следовательно, для проверки осциллографа (или динамика) достаточно будет проверить первый и последний каскады.Усилитель раздается звуковой сигнал. Если все в порядке, и сигнал проходит, и вы на выходе слышите усиленный звуковой сигнал, поступающий со входа, то наш следующий и, надеюсь, последний элемент - это блок защиты от перегрузки. А если вдруг на выходе нет сигнала - придется искать неработающий транзистор конкретнее. Да чуть не забыл упомянуть - еще надо проверить емкости конденсаторов на выходе усилителей.

Итак, последний блок и предпоследний следующий абзац.Блок защиты предназначен для защиты выходных каскадов усилителей от перегрузки (и от очень «умелых» рук, в том числе!). При включении усилителя замыкается реле блока защиты (слышен характерный щелчок усилителя). Если реле не замкнуто - проверьте, подано ли питание на плату защиты. Если да, то все подключено, а щелчка не было, значит неисправен блок защиты. Схема этого блока представлена ​​ниже:

Методы определения неисправности такие же, как и в предыдущих блоках.Единственное, что можно отметить, это блок не является жизненно важным компонентом усилителя, и, в принципе, его можно просто вынуть из его состава. При этом необходимо четко осознавать, что при подключении нагрузки ниже 4 Ом появляется риск выхода из строя выходного каскада усилителя. Те, по крайней мере, трижды подумают об этом, прежде чем удалить или просто обойти.

Посторонние звуки или жужжание в динамиках при установке ручки "Громкость" в крайнее правое положение, исправлена ​​замена емкостей в блоке питания усилителя.При замене двух пар спараллиновых электролитических конденсаторов емкостью по 2000 мкФ (C8C9 и C3C4), пары конденсаторов емкостью 6800 мкФ гудение сменилось тихим шорохом. В принципе это нормально. Усилитель на современном TDA2030 шумит примерно так же, чтобы не лазить в интернете и не искать блок питания «И-101-стерео радиотехника», выложите его ниже:

И напоследок: при изменении емкости не забывайте о номинальном напряжении конденсаторов: оно должно быть равным указанному на схеме или на случае заменяемого конденсатора или выше.Иначе тара перегреется и устроится, настраивая лицо!

Вроде ничего не забыл. А если что-то осталось непонятным, или я что-то упустил в процессе презентации - пишите в комментариях. Будем думать вместе.

Есть стильный усилитель, но ужасен другой акустический бой? - выход есть! Прочтите статью о том, как сделать красивее сабвуфер или колонку !!

Ну а если у вас старый пыльный океан 209, то Артикул для вас!

Сегодня я расскажу, как меня восстановил радиотехнический усилитель 101 1985 года.

Аппарат очень ремонтопригоден, и в моем случае поломок не было. Произведена небольшая модификация, связанная с заменой разъемов на современные и заменой всех электролитических конденсаторов.

Так первое это конечно блок питания:

Меняем все высохшие банки 50В 2000МКФ современные 63В 6800МКФ.

Главное соблюдать полярность и аккуратно пропадать контакты, стараясь не перегреть конденсаторы.

Результат:

Правда, с химией немного сдвинул, в результате потерял все надписи....

Но для меня это не критично, потому что я знаю все навороты. Далее на фото один из каналов усиления с полевыми транзисторами:

Позже будет заменена часть аудиопроводки внутри усилителя, показаны жгуты проводов:

Тестирование. Акустическая система подключается непосредственно к проводам усилителя. Правда в обход реле защиты. Лет 10 назад я его выключил, и теперь нужно было все вернуть на место:

Старшие каналы проверки:

Вернуть лицевую панель на место, заодно и установить твистеры на месте.Fook no name Усилитель получается:

К моменту замены всех электролитов в усилителе пришло время поработать напильником и ножовкой:

В этом мне очень помогли маленькие и очень удобные штучки :

Деталь для крепления гнезд входных домкратов:

Установка входных разъемов на место:

Это долг. Конденсаторы в нем как полярные, так и неполярные.Лечились и хрустящие переменные резисторов в Pedification:

И установили их на место:

Я сохранил переднюю панель усилителя, посетив только разъемы на задней панели. Также убрали как невозможность выбора входов, т.к. в усилителе будет только 1 входной источник. И от логина сигнал сразу идет на тембоэль. В общем на мой взгляд получилось круто:

В итоге усилителю придется какое-то время поработать с акустикой N-Monitors 100.Далее будет служить то, что сейчас есть у динамиков amphiton 35as-018. Посмотрим, как он себя проявит в работе.

Спасибо за внимание!

Продукт латвийской индустрии Radiotehnika U-101-Stereo (позже Radiotehnika U-7101) был долгожданным приобретением для всех любителей музыки в середине восьмидесятых. Полный комплект оборудования Radiotehnika состоит как минимум из четырех блоков - усилитель, тюнер, кассетная дека, виниловый проигрыватель. Может еще что-то но не попадалось.

Некоторое время назад я был один на один с усилителем Radiotehnika U-101-stereo, магнитолой Radiotehnika M-201-stereo и парой колонок романтика 25ас. Времени было много, делать было нечего, рядом с мечтой Меломананы середины восьмидесятых были кассеты с пластинками Beatles и Al Bano & Romina Power. Было решено послушать Felicita и Let IT Be, но этого не было. Кассетная дека не перекручивала кассету, а усилитель выдавал такой фон, что пугало динамиков.
С кассетной декой все решилось достаточно просто - немного жидкой смазки, флакончик одеколона и блокнот водки привели старушку в чувства. Вот небольшой фотоотчет:

Просто сверху залейте весь спирт и масло, ну и приклейте обрезанный фанерный корпус. Это конечно не надолго, т.к. и шестерни тормозились и страсти тянулись

С усилителем в принципе тоже все достаточно просто. Вся соль в электролитах 🙂 как выяснилось после пятиминутного изучения проблемы через гугл, достаточно заменить пару электролитов в блоке БК и есть возможность заменить электролиты в высоком.Вот небольшой фотоотчет:

Так как точно не помнил, какую пару электролитов менять на ВЧ блок (вот такая маленькая экранированная коробочка на холодном контакте воткнута в основной плате), пришлось все заменить. Точно так же и с высокими электролитами. Усугубляло все то, что мультиметра у меня не было, да и паяльника тоже. Пришлось покупать все там же, куда я пришел за электролитами. DIN 5 PIN и TRS 3.На всякий случай были куплены и 5мм соединения.

В итоге все обо всем ушло на 40 минут работы и мечту Меломананы Середина восьмидесятых. Сначала голос Аль Бано, а затем синтезатор Моби, принимающий сигнал с мобильного телефона.

Запускается, разбирается и собирается все довольно просто, припаял приличный китайский паяльник на 100Вт. Все детали есть в наличии и раздаются, старшие - шесть штук 50V 2000UF, младшие пары 6.3 В 50 мкФ, 20 В 20 мкФ пара и 50 В 2 мкФ пара. Нужно только иметь в виду, что дорожки от платы ВЧ блока размещаются легко и непринужденно, и их нужно паять, чтобы что-нибудь сломать. В противном случае придется «дублировать» дорожки ножками электролитов.

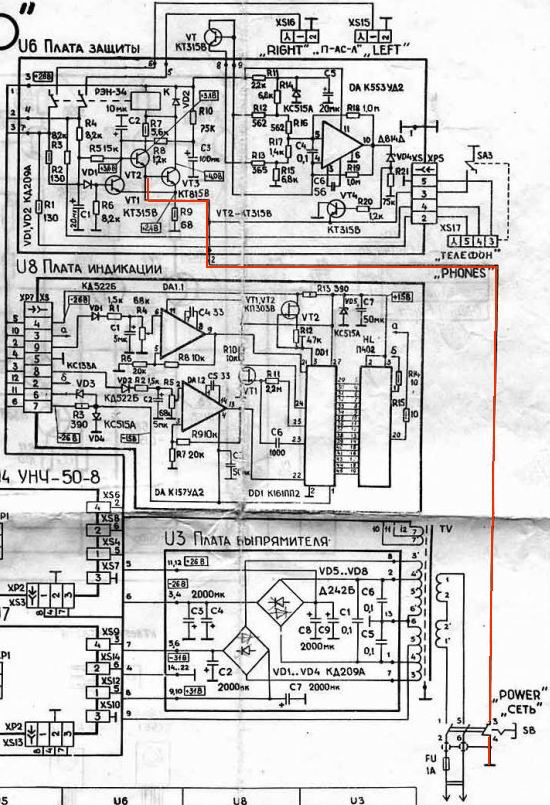

Да чуть не забыл, схема усилителя:

  • (PDF, 100 КБ)
  • (PDF, 100 КБ)
Стереоусилитель и проигрыватель

Усилитель "Радиотехника У-101-Стерео" Предназначен для качественного усиления сигнала как от устройств, входящих в состав комплекса, так и от внешних источников звука.Усилитель имеет электронный переключатель-переключатель, разделенный по каналам. Электронные индикаторы уровня выходной мощности, устройство защиты выходного накопителя при КЗ в нагрузке; Защита громкоговорителей от возможного попадания в них постоянной составляющей напряжения при неисправностях усилителя, а также защита транзисторов выходного каскада от перегрева.

Рис. 1. Схема


Рис. 2. Общая схема усилителя

Номинальная выходная мощность, Вт... 2x20
Номинальный диапазон воспроизводимых частот, Гц ... 20 ... 20 000
Номинальное входное напряжение, мВ, вход:
подходит ... 2.
остальные ... 200.
Коэффициент гармоник в номинальный частотный диапазон,%, не более ... 0,3
Сигнал / фон, дБ ... 60
Отношение сигнал / шум (взвешенное), дБ, при выходной мощности 50 МВт 83
Напряжение на выходе для подключения стереотелефонов (RN = 16 Ом), в ... 0,9
Потребляемая мощность, Вт 80
Габаритные размеры, мм... 430x330x80
Масса, кг ... 10

Электронные выключатели ввода принудительного исполнения выполнены на микросхемах DA1-DA3 (рис. 4), управляемые постоянным напряжением, поступающим с селектора ввода - выключателя галета SA1. Такое схемное решение упростило монтаж, исключило треск при переключении входов, уменьшило количество деталей для входных цепей. Микросхемы размещены непосредственно возле входных разъемов и переключателя на передней панели усилителя.

Переключатель «Копир» Переключатель соединен с коммутатором.Предназначен для оперативного переключения магнитофонов (без дополнительных манипуляций с соединительными кабелями) при перемещении фонограмм. Переключение чисто механическое, что позволяет при отсутствии необходимости в контрольном прослушивании производить эти работы, не включая усилитель в сеть.



Рис. 5. Предусилитель

В качестве оконечных усилителей «Радиотехника У-101-Стерео» применены унифицированные модули УНФ-50-8. Входной каскад модуля (рис. 5) - дифференциальный на транзисторах VT2, VT4 с источником тока (VT1, VTZ) в эмиттерной цепи.Следующая ступень каскада на транзисторах VT5-VT10 также дифференциальная, с динамической нагрузкой в ​​виде токового зеркала (VT5, VT8), обеспечивающего симметричные выходные каскады. Высокая линейность усиления больших сигналов в этой части модуля обеспечивается повышенным (по сравнению с выходным каскадом) напряжением питания.

Выходной каскад (VT13-VT20) симметричный, на составных эмиттерных повторителях с параллельным подключением транзисторов в последней ступени. Температурная стабилизация режима работы каскада обеспечивается устройством на транзисторе VT9.



Рис. 5. Плата оконечного усилителя

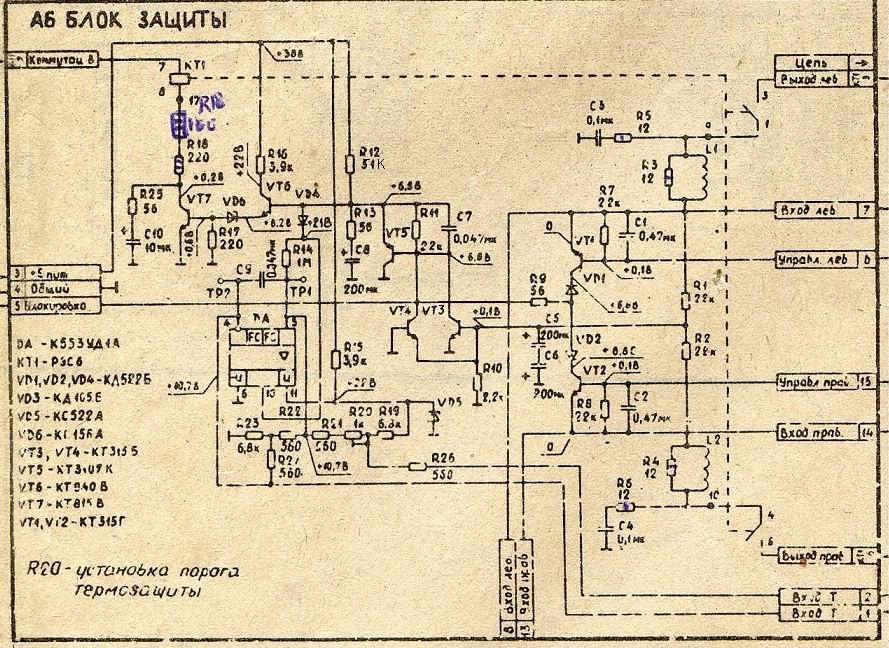

Устройство защиты усилителя от перегрузки собрано на транзисторах VT11, VT12 и диодах ВДЗ-ВД6. При коротком замыкании нагрузки он ограничивает выходной ток на уровне 2 А. Как уже было сказано, в Радиотехнике U-101-стерео также предусмотрена защита громкоговорителей от постоянного напряжения на них при неисправности усилителя и защита транзисторов выходного каскада от перегрева. Напряжение 34 поступает в громкоговорители через контакты реле К1 (рис.6). Если усилитель исправен, то он срабатывает через 3 ... 5 с после включения питания, что исключает щелчки, вызванные переходными процессами в усилителе. Время задержки подключения громкоговорителя определяется параметрами схемы R10SS. С появлением постоянной составляющей (более 2. при любой полярности) на транзисторах VT1, VT2 формируется напряжение, которое поступает в базу транзисторов VTZ и замыкает ее. В результате обмотка реле К1 обесточивается, а его контакты отключают громкоговорители от усилителя.

Это же устройство используется для автоматического отключения громкоговорителей при установке штекера стереофона в гнездо CS17, оснащенного переключателем SAA, и перегреве мощных транзисторов. Thermaline собран на микросхеме DA1. Функцию термистора выполняет транзистор VT, включенный в одно из плеч моста R12R13R16R17. Питание моста осуществляется стабилизированным напряжением через резисторы R14, R15. В исходном состоянии соответствующая подборка высокоточных резисторов моста разбавлена ​​таким образом, чтобы напряжение на выходе 5 (относительно выхода 4) микросхемы DA1 составляло 50 ± 5 мВ, а на его выходе 10 - отсутствующий.При нагревании транзистора ТН (он находится на радиаторе транзисторов выходного каскада) до 85 ... 90 ° моста уравновешивается, и напряжение на выходе микросхемы от скачка повышается до питающего (+ 26В). В результате ключ транзистора VT4 открывается, и система защиты отключает громкоговорители от оконечных усилителей.



Рис. 6. Плата защиты

Принципиальная схема электронного индикатора выходной мощности с выводом информации на вакуумный катодолюминесцентный двухцветный дисплей приведена на рис.7. При меньшей выходной мощности (-20 ... 0 дБ) горит линия зеленого цвета, а при перегрузке (0 ... + 5) дБ - красного цвета. Дисплей HL1 управляется микросхемой DD1, обеспечивая аналоговое преобразование выходного сигнала каждого канала усилителя в соответствующий код. Пороговые напряжения коммутирующих элементов микросхем стабилизируются генератором тока на транзисторе VT2. Инвертор на транзисторе VT1 совместно с элементами микросхемы DD1 образует генератор парафазных импульсов, поступающих на сетки отображения на такт с подключением входов этой микросхемы к ОУ DA1.1, выходы DA1.2. Частота импульсов выбрана равной 150 Гц, она определяется частотами элементов R11, C6. Обработка информации обоих каналов одним аналого-цифровым преобразователем обеспечивает идеальную согласованность характеристик индикации. Микросхема DA1 усиливает сигналы с выпрямителей на диодах VD1 VD2 через интегрирующие цепи R1C1R4, R2C2R5 (время интегрирования индикатора около 30, обратный ход - 500 мс). Параметрические стабилизаторы (VD4, VD5) обеспечивают стабильные показатели индикатора при значительных изменениях питающих напряжений.


Рис. 7. Табло индикаторов

Электроплеер «Радиотехника-ЭП101-Стерео» Выполнен на базе электроигрового устройства 1EPU-70C-02 с Магнитной головкой GSM-105D. Плеер имеет устройство точной регулировки скорости вращения привода со вставленным в него стробоскопом, электромагнитный микролифт, механизм автоматического возврата подборщика подборщика по окончании воспроизведения плоскости. Также предусмотрены регулировка и установка мощности прижима, фиксация и удержание подборщика в нерабочем состоянии, регулировка усилия прокатки с помощью рычажного компенсатора, автостоп.

Основные технические характеристики

Частота вращения диска, об / мин ... 33,33; 45,11
Коэффициент детонации,% ... 0,15
Относительный уровень Rocky (с взвешивающим фильтром), дБ ... - 60
Относительный уровень электрического фона, дБ ... - 60
Чувствительность датчика, МВ-С / см ... 0,7 - 1,7
Напряжение на универсальном выходе, мВ ... 250
Диапазон рабочих частот, Гц ... 31,5 ... 18000
Переходное затухание между каналами, дБ.при частоте 1000 Гц ... 20
Вкладываемая мощность датчика, МН ... 15 ± 3
Потребляемая мощность, Вт ... 25
Габаритные размеры, мм ... 430x330x160
Масса, кг ... 10

«Радиотехнология-ЭП101-стерео» состоит из трех узлов: ЭЛЕКТРОПРОГРАММА 1ЭПУ-70С-02, платы предварительного усилителя-корректора и платы стабилизатора питания двигателя. Корректор предусилителя (рис. 8) построен на ОУ 548УН1А. Для защиты от помех, возникающих в результате переходных процессов, при включении питания выход усилителя вставлен электронными ключами на транзисторах Т1, Т2 (рис.9), открывающиеся с некоторой задержкой после включения электроплеера. Время задержки определяется схемами R4C2, R5SS, включенными в цепь управляющего напряжения +15 В. Напряжение питания предусилителя-корректора (+ 24 В) стабилизируется устройством на транзисторе ТК и микросхемой MC1.


Рис. 9. Плата стабилизатора

Рис. 8. Корректор-усилитель

В. Папуш, В. Снар
г. Рига

Радио № 9, 1984

Живой звук 101: Проектирование и настройка звуковой системы для живого оркестра

Если вам было поручено настроить звуковую систему для небольшой группы, которая хочет охватить аудиторию от 300 до 500 человек, существуют различные элементы, следует учитывать как стратегические, так и технологические.Аудиотехники никогда не имели в своем распоряжении такого широкого спектра оборудования и техники для усиления звука. Выбор доступных технологий и продуктов может быть огромным, поэтому давайте поговорим о некоторых вариантах.

Выбор динамика

Ваш выбор ораторов должен основываться на требованиях к охвату и размеру помещения. Есть некоторые моменты, которые следует учитывать в отношении формы комнаты и того, как динамики будут взаимодействовать с границами, такими как стены, потолок и пол.

Вы хотите получить лучшие колонки, которые позволяет ваш бюджет. Начните с выяснения того, что вы можете себе позволить, а затем определите, что лучше всего звучит для вас в этом ценовом диапазоне. Всегда слушайте динамики перед покупкой, так как не все они одинаковы. Выбирая динамик, вам следует обращаться к спецификации, которую можно легко получить у наиболее уважаемых производителей. Наиболее важные характеристики, которые необходимо знать, - это частотная характеристика , выходное звуковое давление и дисперсия .Если вы используете пассивные динамики, вам необходимо знать мощность ватт и полное сопротивление (сопротивление в омах) .

Полнодиапазонный динамик с частотной характеристикой от 60 Гц до 18 кГц может подойти для многих музыкальных жанров, таких как кантри, фолк или фолк-рок, где бочка и бас не нуждаются в дополнительной мощности. Для рока, металла, поп, хип-хопа, EDM и т. Д. Вам понадобится сабвуфер. Сабвуфер расширяет частотную характеристику до 45 Гц или ниже и дает широкополосным динамикам дополнительный запас по пространству и увеличенную мощность.;

Частотный спектр для верхних частот полного диапазона и сабвуфера

Уровень звукового давления динамика определяет, насколько громко динамик на заданном расстоянии (обычно 1 метр). Большинство спецификаций показывают пиковые и непрерывные выходы. Пик - это то, насколько громко динамик при громких переходных процессах, а непрерывный выход - это средняя громкость. Это хороший показатель того, как динамик работает динамически. Уровни звукового давления (SPL) уменьшатся на 6 дБ с увеличением расстояния вдвое. Если бы громкоговоритель был способен выдавать 135 дБ на расстоянии 1 м, то 2 м имели бы уровень звукового давления 129 дБ.Удвоив расстояние до 4 м, динамик будет выдавать 123 дБ и так далее. Еще одно соображение заключается в том, что удвоение громкоговорителей приведет к увеличению на +3 дБ. Если динамик имеет пиковую мощность 135, добавив еще один динамик, выходной сигнал увеличится до 138 дБ.

Расстояние от уровня звукового давления до децибел

Дисперсия - это способ проецирования звука из динамика по горизонтали и вертикали. Это невероятно полезно для определения расположения динамиков, так как вы можете направить звук подальше от границ, таких как стены и потолки.Например, динамик с горизонтальной дисперсией 60 градусов может хорошо работать в узкой комнате, а добавление дополнительного динамика может увеличить дисперсию до 120. Цель состоит в том, чтобы охватить всю аудиторию, направляя звук от стен. . Многие динамики спроектированы для соединения за счет использования корпуса в форме трапеции, а не в квадратном или прямоугольном корпусе. Трапециевидная конструкция позволяет легко разместить динамики, поскольку они могут быть размещены вместе в сплоченной группе или массиве, что обеспечивает соединение с уменьшенными помехами между динамиками.

Вертикальная дисперсия определяет, насколько высоки должны быть полнодиапазонные вершины, чтобы обеспечить надлежащее звуковое покрытие для аудитории. Существует много способов сконфигурировать систему с точки зрения высоты и того, следует ли использовать укладку грунта, стойки для динамиков, строительные леса или фермы, чтобы поднять динамик достаточно высоко, чтобы обеспечить расширенное покрытие. Чем выше динамик, тем дальше распространяется звук. Если он будет слишком высоким, будет потеряна удар спереди. Недостаточно высокая может привести к тому, что звук будет слишком громким для переднего ряда.

Горизонтальная дисперсия Ион Вертикальный Дисперсный Ионный

Для наших целей я предлагаю установить вершины на уровне плеч и головы на высоте примерно 5-6 футов от пола. Если вы используете сабвуферы, вы можете попробовать положить верхние части поверх сабвуферов. Многие громкоговорители предлагают крепления на опоре для использования со стойками для громкоговорителей. Это самый простой способ получить нужную высоту, особенно если у вас нет нескольких субмаринов для создания стека земли.По крайней мере, вы хотите, чтобы ваш высокочастотный драйвер был над головами людей в аудитории.

Наземный стек

Активное против пассивного

У активных и пассивных динамиков есть свои плюсы и минусы. Активные громкоговорители проще всего развернуть со встроенными усилителями, которые согласованы с компонентами громкоговорителей (вуферы, среднечастотные и твитеры - обычно компрессионные драйверы). Они также имеют кроссоверы, которые изолируют и направляют диапазоны частот к каждому компоненту, и встроенные ограничители для защиты драйверов.Трехполосный активный динамик будет иметь два или более встроенных кроссовера, которые изолируют высокие, средние и низкие частоты. Преимущество активных колонок - простота настройки и эксплуатации. Для них требуется только линейный вход, и вам не нужно использовать отдельные усилители для их питания.

Для пассивных громкоговорителей требуется усилитель, акустические кабели, а также может потребоваться внешний кроссовер и другая обработка сигнала. Некоторые пассивные динамики будут использовать внутреннюю кроссоверную сеть, которая работает так же, как активные динамики.Другие динамики спроектированы как двухканальные или трехканальные, что может быть преимуществом, поскольку позволяет лучше контролировать компоненты динамика, но также требует отдельного усилителя для каждого компонента динамика. Если вы решите использовать пассивную акустическую систему, вам необходимо обратиться к спецификации, предоставленной производителем, чтобы выбрать подходящий усилитель (усилители).

Активный динамик Пассивный динамик

Входной диапазон динамика обычно задается в непрерывных, программных и пиковых измерениях мощности.Скорее всего, вы увидите непрерывный выход и либо программу, либо пик. Общее правило - это удвоение непрерывных результатов в программе, в то время как удвоение программы дает максимальную производительность. Например, предположим, что у нас есть динамик с сопротивлением 4 Ом, для которого требуется постоянная выходная мощность 600 Вт, программная мощность 1200 Вт и пиковая мощность 2400 Вт.

Вопрос, который задают многие, - сколько энергии мне нужно? Действительно ли мне нужен усилитель мощностью 2400 Вт для питания этой колонки? Ответ зависит от вашего общего требуемого уровня звукового давления.Смотрим на характеристики динамика. Мы видим, что он предлагает значение непрерывного выходного звукового давления 128 дБ и пиковое выходное звуковое давление 134 дБ. Допустим, вы хотите, чтобы уровень звукового давления на выходе составлял 105 дБ на расстоянии 50 футов от динамика. Помните, что каждое удвоение расстояния снижает уровень звукового давления на 6 дБ. Требование к программной выходной мощности динамика составляет 131 дБ на расстоянии 1 м. 16 метров или 52,8 футов обеспечат уровень звукового давления 107 дБ, поэтому вы можете безопасно использовать усилитель мощности 1200 Вт для достижения своей цели. Если мы удвоим программную мощность с 1200 Вт до 2400 Вт, вы получите дополнительные 3 дБ.Я считаю, что нужно покупать больше мощности, чем необходимо для поддержания запаса мощности. Это, конечно, зависит от бюджета, потому что некоторым динамикам может потребоваться пиковая выходная мощность до 11000 Вт, что подтолкнет вас к другому классу усилителей с гораздо более высокой ценой.

Еще одно соображение - это импеданс или сопротивление динамика. Вам нужно будет проконсультироваться со спецификациями усилителя, чтобы определить, какую мощность усилитель может выдавать при заданном импедансе. Большинство производителей могут похвастаться максимальной мощностью обоих каналов при минимальном сопротивлении.При подборе усилителя к динамику важно учитывать номинальное сопротивление и мощность. Например, усилитель мощностью 4000 Вт (2000 Вт на канал) при 2 Ом реально выдает 1400 Вт при 4 Ом и 850 Вт при 8 Ом. Наш примерный динамик имеет импеданс 4 Ом, который легко может быть запитан от нашего усилителя мощностью 4000 Вт.

Некоторые производители усилителей указывают потребляемую мощность как 1/8 мощности, 1/3 мощности и полную мощность. 1/8 мощности обеспечивает усиленный сигнал ниже встроенных ограничителей ограничения, в то время как 1/3 мощности приводит к тому, что ограничители ограничения иногда мигают.На полной мощности ограничители будут работать постоянно. При включении ограничителей клипа вы фактически округляете звуковой сигнал, чтобы предотвратить искажение, но сигнал звука будет скомпрометирован. Я предпочитаю запускать усилители на 1/8 мощности, что даст большой запас по пространству без квадратуры сигналов. Вы также можете использовать усилитель более высокого класса на 1/8 мощности, не опасаясь повредить динамики. Помните, что самый быстрый способ взорвать динамик - это снизить его мощность.

Сабвуферы

также бывают активными и пассивными с одинаковыми достоинствами и недостатками.Есть много различных дизайнов, которые могут предложить выдающиеся результаты. Лучшая цена, которую я рекомендую, - Yorkville ES18P. Это автономная 18-дюймовая конструкция, нагружаемая задним рупором, с огромной выходной мощностью, которая конкурирует или превосходит большинство двойных 18-дюймовых конструкций.

Сабвуфер Yorkville ES18P

В зависимости от вашей настройки и количества сабвуферов, вы получите более стабильные результаты, если разместите все сабвуферы вместе. Размещение двух сабвуферов вместе даст усиление звукового давления на 3 дБ, и они соединятся без помех.Стереофоническая подконфигурация может создавать нулевые точки в комнате, где определенные частоты компенсируют друг друга. Другие уловки для максимизации басов - это разместить сабвуферы возле стены или угла, так как каждая из границ усилит звук и поможет загрузить комнату. Моя любимая конфигурация - объединить четыре сабвуфера по центру (2 в ширину и 2 в высоту).

Акустические процессоры

Независимо от того, используете ли вы активные колонки или пассивные колонки с усилителем, вам следует приобрести процессор колонок.На мой взгляд, это самое важное снаряжение, которое сэкономит вам время, деньги и избавит от головной боли. Процессор громкоговорителей объединяет несколько процессоров в процессор сигналов, устанавливаемый в стойку. Вы найдете усиление, эквалайзер, задержку, кроссоверы и ограничения как для входа, так и для выхода. Типичный процессор может иметь стерео вход и шесть выходов. Входы будут иметь 6-8-полосный параметрический эквалайзер и / или графический эквалайзер, а также системную задержку. Каждый выход на вашем процессоре будет предлагать усиление, 4-полосный параметрический эквалайзер, задержку для синхронизирующих по времени компонентов громкоговорителей в приложении с двумя или тремя усилителями или широкополосный динамик и сабвуфер.

Путь прохождения сигнала для пассивной звуковой системы

Вы также найдете цифровые кроссоверы с полосовыми фильтрами Бесселя, Баттерворта и Линквица-Райли. Каждый кроссовер предлагает настройку высоких и низких частот с выбираемыми типами фильтров. Для верхних частот я обычно устанавливаю HPF на 96 Гц на фильтре Linkwitz-Riley 24 дБ на октаву, а LPF - на выключенное. Для сабвуферов я установил ФНЧ на 96 Гц на фильтре Линка-Райли 24 дБ на октаву и на ФВЧ на 30 Гц на фильтре Баттерворта 48 дБ. Основное внимание уделяется кроссоверу между LPF сабвуфера и HPF верхнего.Фильтр Link-Riley с 24 дБ на октаву сохраняет ровную частотную характеристику там, где пересекаются и сабвуфер, и верх.

Примечание. Задержка процессора громкоговорителей не является эффектом цифровой задержки, поскольку она предназначена для буквально задержки сигнала на установленную величину и не предлагает настройки «влажный / сухой». Если производитель предлагает настройки временной задержки для ваших динамиков, вы можете использовать их для согласования времени верхних и нижних частот. LS-801P имеет задержку 3 мс, поэтому регулировка верхних частот для соответствия внутренней задержке сабвуферов обеспечит когерентный и точный по фазе волновой фронт.Если у вас нет спецификаций, вы можете инвестировать в систему измерения, такую ​​как SMAART. Если у вас есть iPhone или iPad, вы можете приобрести приложение AudioTools от Studio Six Digital, которое поможет вам измерить и откалибровать вашу звуковую систему.

Аналоговые микшеры и цифровые микшеры

Аналоговые микшеры - это основа любой аудиосистемы, они различаются по цене и характеристикам. Есть несколько стойких энтузиастов аналогового звука, которые не станут переходить к цифровым микшерным пультам, поскольку они считают, что аналоговые компоненты звучат лучше цифровых.Если вы микшируете живую группу, вам понадобятся дополнительные сигнальные процессоры для формирования звука каждого инструмента. Большинство аналоговых микшерных консолей предлагают встроенный четырехполосный параметрический эквалайзер, который помогает сбалансировать тональный звук и выделяет место для каждого инструмента в миксе. Редко можно найти аналоговые консоли со встроенными динамиками, доступными на каждом канале. Следовательно, полностью аналоговая установка потребует несколько стоек оборудования для дополнительной обработки сигнала, такой как сжатие и вентили для каждого канала.

Аналоговый смеситель Цифровой микшерный пульт

Еще один аспект, который следует учитывать, - это использование клиновидных мониторов или сценических мониторов. Это колонки, которые обычно находятся на полу под углом к ​​исполнителям, предлагая специальный микс, который позволяет музыкантам слышать себя на сцене. Обратная связь может стать проблемой, поэтому потребуется использование графических эквалайзеров для удаления частот, которые имеют обратную связь.Добавьте дополнительные сигнальные процессоры, такие как мультиэффекты, задержки и ревербераторы, и вы увидите, что аналоговая установка может звучать лучше, но будет стоить больше денег с дополнительной обработкой сигнала, плюс дополнительные стойки, кабели, устранение неполадок и обслуживание.

Цифровые микшеры

за последние годы добились значительных успехов в отношении качества звука и цен, сопоставимых со многими аналоговыми консолями по умеренным ценам. Цифровые микшеры предлагают лучшее решение для любой гастрольной группы с большим количеством каналов, каждый из которых имеет четырехполосный эквалайзер, компрессию и стробирование.Кроме того, каждый выход оснащен графическим эквалайзером для звукового сигнала мониторов. Многие микшеры имеют внутренние эффекты с восемью слотами вставки для использования с внутренними посылками. Вы по-прежнему можете использовать свое любимое подвесное оборудование, но цифровая платформа значительно сокращает его количество. Еще одно преимущество цифрового микшера - возможность беспроводного управления. Многие микшеры предлагают приложения для управления iOS и Android.

Цифровая микшерная консоль BEHRINGER X32 для iOS

Если FOH находится не в желаемом месте, инженер может перемещаться по комнате, чтобы внести осознанные изменения в соответствии с точкой зрения аудитории.Это также позволяет звукоинженеру настраивать мониторы со сцены, стоя рядом с музыкантами. Многие микшерные платформы позволяют настраивать несколько устройств, в которых участники группы могут настраивать свой собственный микс в реальном времени, позволяя инженеру FOH сосредоточиться на основном миксе. Другие функции, которые теперь включены в цифровую платформу, включают спектральный анализ и анализатор в реальном времени (RTA) для настройки мониторов или всего микса. Тем не менее, я все же рекомендую специальный процессор динамиков для настройки звуковой системы.

Сценические змейки и сценические ящики

Сценический бокс или многоканальная змейка очень полезны для уменьшения беспорядка на сцене. В некоторых более крупных сценических установках используется разветвитель, который разделяет сигнал от всех источников звука на сцене между FOH и мониторами. У большинства полос среднего уровня обычно нет специального инженера по монитору, поэтому инженер FOH будет выполнять как основные обязанности по микшированию, так и мониторингу. При аналоговой настройке вы будете работать с 16-24-канальной звуковой змеей с длиной кабеля более 100 футов.В барабанной установке может быть от 8 до 12 микрофонов, настроенных для захвата звука, поэтому выделенная вспомогательная змея позволяет сократить длину микрофонного кабеля и сделать более чистую настройку сцены.

Сценические подзмейки

Использование змейки перед переходом к змейке главной сцены сведет к минимуму путаницу кабелей на сцене. Многие цифровые микшеры предлагают цифровые сценические блоки, которые функционируют как аналоговая сценическая змейка, только вместо многоканального кабеля с 16–24 парами цифровая змейка будет использовать один кабель CAT5 для подключения к микшеру в позиции FOH.Это значительно сокращает вес и время настройки всей системы.

Цифровая змея

Микрофоны

Чтобы музыканты были услышаны, используются микрофоны для записи вокала, гитарные усилители и барабаны. Основа живой музыки - использование динамических микрофонов. Существует много производителей микрофонов, но фаворитом большинства клубов по-прежнему остается Shure SM58 для вокала и SM57 для инструментов. Со временем они доказали свою ценность, поскольку звучат хорошо и отличаются невероятной прочностью.Они могут буквально выдержать избиение и по-прежнему функционировать. Если есть бюджет и желание приобрести беспроводные микрофоны, я настоятельно рекомендую цифровые микрофоны Shure GLXD или QLXD. GLXD - доступный вариант с чистым, чистым звуком без каких-либо артефактов, простой настройкой и встроенным зарядным устройством в приемнике.

Цифровой микрофон Shure серии GLX-D

Вкладыши в мониторы

Многие группы предпочитают отказаться от использования сценических мониторов и отдать предпочтение наушникам-вкладышам (IEM). Я много лет использую систему персонального мониторинга Shure PSM300 начального уровня и добился отличных результатов.С цифровым микшером настройка и управление становятся еще проще, в результате чего музыканты очень довольны, которые могут установить свой собственный мониторный микс - и без чрезмерной сценической громкости.

В заключение

Как видите, есть много направлений, которые можно выбрать при настройке звуковой системы для вашей группы или мероприятия: аналоговые микшеры против цифровых микшеров; пассивные динамики и сабвуферы против активных конструкций. У каждого есть свои плюсы и минусы. Самое главное - использовать уши при принятии решений.Всегда слушайте колонки перед покупкой и, если возможно, демонстрационные колонки и сабвуферы вместе, особенно если вы используете разные бренды. Я не могу достаточно рекомендовать важность наличия выделенного процессора динамика для любой системы, независимо от ее размера и бюджета.

ВЧ усилитель с MFR101 | Radio Club PZK LAB-EL HF5L

В 2018 году компания NXP представила на рынке новые силовые транзисторы MRF101 и MRF300. Они предназначены для средних и высоких уровней мощности в радиодиапазоне, где предложение не столь богато.Почему они чрезвычайно интересны радиолюбительскому сообществу?
- Прежде всего - они дешевы за счет использования стандартных пластиковых пакетов.
- Во-вторых, они превосходны благодаря новейшей технологии LDMOS.
- В-третьих, они просты в проектировании и изготовлении усилителей мощности как ВЧ, так и УКВ.

В связи с представлением этих продуктов компания NXP объявила в мае 2019 года конкурс под названием «Homebrew RF Design Challenge» . В ноябре 2019 года были объявлены результаты - первое место занял Джим WA2EUJ за решение «Конструкция широкополосного усилителя MRF101AN с входом 1 Вт, выходом 100 Вт, 1.Дека усилителя 8–54 МГц ». Безусловно отличный видео помог в победе в конкурсе. Основная проектная документация, включая схему и ведомость материалов доступна ЗДЕСЬ . Дизайн впечатляет небольшими размерами, дешевизной и простотой реализации. Он использует стандартный радиатор с вентилятором для охлаждения процессоров настольных компьютеров.

Показанная выше версия MRF101_EVB_REV_B допускает использование PTT, поэтому далее будет обсуждаться только она.Простота схемы поражает. Поляризация затвора Q1 MOSFET имеет тепловую компенсацию с помощью диода D1. Подача напряжения более 3 В на вход BIAS_OFF отключит силовой транзистор Q1. Резисторы, включенные последовательно с емкостью C6, обеспечивают сильную отрицательную обратную связь, очень благоприятную из-за стабильности и линейности. Выходной согласующий трансформатор 4: 1 представляет собой типичный (дешевый) синфазный дроссель, часто используемый в системах фильтрации мощности. В этом дросселе удивительно то, насколько он упрощает конструкцию усилителя.Вместо намотанных вручную катушек на ферритовых сердечниках достаточно припаять на плату готовый и легкодоступный элемент…

Транзистор MRF101 требует довольно высокого напряжения питания, предпочтительно 50 В. Любой желает иметь возможность напрямую использовать типичный источник питания 13,8 В или батарею. Но решение с высоковольтным транзистором имеет ряд преимуществ. Выходное сопротивление такого транзистора больше, и его легче согласовать с выходом 50 Ом. Токи, потребляемые от источника питания, намного меньше, поэтому конструкция может быть более «мягкой» и с меньшими потерями, без толстых проводов и проводов.

Транзистор работает по классу АВ, поэтому нелинейные искажения наверняка будут больше, чем в двухтранзисторном усилителе. Как вы знаете, в идеально симметричном двухтактном усилителе четные гармоники компенсируют друг друга. Здесь такого эффекта нет, т.е. наш усилитель ни в коем случае нельзя подключать к антенне без (и хорошего) полосового фильтра на выходе.

Решил лично проверить, сколько стоит это решение и заказал платы и комплектующие. Результат можно увидеть ниже.

Я собрал измерительную станцию ​​как на фото ниже. Источником сигнала служил SunSDR с аттенюатором 10 дБ. Желтый измеритель использовался для измерения тока, потребляемого от источника питания 50 В. К выходу подключены искусственная нагрузка 50 Ом 100 Вт и индикатор мощности (не откалиброванный). Для измерений я использовал осциллограф SDS 1202X-E. Это цифровой осциллограф с полосой 200 МГц и частотой дискретизации 1 Гс / с.Для определения мощности на нагрузке я использовал среднеквадратичное значение напряжения на нагрузке в соответствии с соотношением P = U 2/ R. Производитель не указывает точность измерения осциллографом, но предполагая, что мы имели дело с дискретным сигнал в цифровой области не должен быть хуже 10%.

Автор проекта Джим WA2EUJ предложил установить ток покоя Iq равным 100 мА. На мой взгляд, это значение слишком консервативное, я проверил, что влияние на линейность заметно, поэтому увеличил Iq до 200 мА.Ниже представлена ​​форма сигнала на нагрузке 50 Ом, подключенной к выходу на частоте 3650 кГц, и мощности около 100 Вт. Потребление тока от источника питания 50 В составило 3,02 А, поэтому КПД усилителя составил 66,2%.

f = 3650 кГц, 100 Вт, Iq = 200 мА

Следующая серия фотографий показывает влияние выходной мощности на форму сигнала на нагрузке 50 Ом на частоте 14200 кГц. Следует отметить, что значение мощности было рассчитано на основе действующего значения напряжения (отображается под осциллограммой), то есть это полная мощность сигнала с его гармониками.Для оценки я попытался использовать функцию определения спектра сигнала с помощью быстрого преобразования Фурье FFT, которым оснащен SDS 1202X-E. К сожалению, разрешение считывания пиковых значений на экране оставляет желать лучшего. Можно оценить, что для 100 Вт первая гармоника была примерно на 13 дБ ниже основной (т.е. примерно на 5 Вт), а третья примерно на 23 дБ ниже основной (т.е. на 0,5 Вт).

f = 14200 кГц, 25 Вт, Iq = 200 мА f = 14200 кГц, 50 Вт, Iq = 200 мА

f = 14200 кГц, 75 Вт, Iq = 200 мА f = 14200 кГц, 100 Вт, Iq = 200 мА

.

Проверял работу усилителя без полосовых фильтров на искусственной нагрузке в диапазоне 1,8 - 52 МГц. Мне удалось получить 100 Вт (по среднеквадратичному напряжению) во всем частотном диапазоне. Максимальная мощность управления не превышала 1,2 Вт (исходя из настроек SunSDR, не проверенных осциллографом). Это означает усиление около 20 дБ - неплохо! Ниже показаны сигналы мощностью 100 Вт для различных частот.

f = 1900 кГц, 100 Вт, Iq = 400 мА f = 3650 кГц, 100 Вт, Iq = 400 мА f = 7100 кГц, 100 Вт, Iq = 400 мА

f = 14200 кГц, 100 Вт, Iq = 400 мАf = 28800 кГц, 100 Вт, Iq = 400 мАf = 50500 кГц, 100 Вт, Iq = 400 мА

Для дальнейших тестов я решил сделать полосовой фильтр на 80 м.Джим WA2EUJ разработал соответствующую доску такого же размера 5 × 5 см, схема которой представлена ​​ниже. Я установил фильтр на универсальную плату только для диапазона 80 м, где емкости CA = CJ = 560 пФ, CC = CG = 220 пФ, CE = 1200 пФ, LA = LB = 1,7 мкГн (17 витков на Т68-2 ). Измерение затухания на второй гармонике, то есть 7,3 МГц с помощью генератора и осциллографа, дало результат 21 дБ.

Сигнал для выходной мощности 86 Вт показан ниже.Ток, потребляемый от источника питания, составлял 2,81 А, поэтому КПД усилителя составлял 61,2%. Довольно прилично! Максимум, который мне удалось «выжать», составил 93 Вт, но с очень сильным сжатием переходных характеристик, которое было заметно выше 80 Вт. Я считаю, что 80 Вт - это разумное значение максимальной полезной выходной мощности без попадания в диапазон больших нелинейность работы транзистора. У меня возникло искушение измерить нелинейные искажения. Результат не был сверхточным, поскольку функция БПФ в осциллографе имела низкое разрешение, но можно было оценить, что вторая гармоника была более чем на 44 дБ ниже основной - см. Ниже (пик с частотой 2.5 раз выше - на том же уровне - кто-нибудь может это объяснить?). Был установлен тестовый контакт на 80-метровом диапазоне (tnx SP5ELA), и никаких проблем с сигналом обнаружено не было.

f = 3650 кГц, 86 Вт, Iq = 200 мА f = 3650 кГц, 85 Вт, БПФ

Для дальнейших тестов я решил сделать полосовой фильтр на 80 м. Джим WA2EUJ разработал соответствующую доску такого же размера 5 × 5 см, схема которой представлена ​​ниже. Я установил фильтр на универсальную плату только для диапазона 80 м, где емкости CA = CJ = 560 пФ, CC = CG = 220 пФ, CE = 1200 пФ, LA = LB = 1.7 мкГн (17 включается на Т68-2). Измерение затухания на второй гармонике, то есть 7,3 МГц с помощью генератора и осциллографа, дало результат 21 дБ.

В проекте используется транзистор MRF101AN, есть его твин-версия MRF101BN в корпусе с зеркальным отображением. Это отличная идея, которая упрощает создание двухтактных усилителей. Считаю, что такой усилитель с выходной мощностью 200 Вт сделать относительно несложно, хотелось бы это проверить. Кстати, из этих транзисторов можно сделать усилитель диапазона 144 МГц.

Jim WA2EUJ также разработал систему коммутации TX / RX с мостом SWR . Он также выполнен в модуле 5 × 5 см, что позволяет собрать сэндвич из всех 3-х плиток и сохранить размер целого маленьким. Также существует 7-полосный вариант фильтров, но размер платы 10 × 7,5 см.

В качестве источника питания Джим рекомендует легко доступный импульсный источник питания переменного / постоянного тока 50 В / 200 Вт типа EPP-200-48. Вы также можете использовать два дешевых блока питания на 24 В, соединенных последовательно. Если вы используете 13.Автомобильный аккумулятор на 8 В, требуется повышающий преобразователь. Вы можете легко найти недорогие преобразователи постоянного тока в постоянный на аукционных сайтах. Хорошие результаты с этим усилителем может дать популярный модуль повышающего преобразователя мощностью 1200 Вт с максимальным диапазоном входного напряжения 10-60 В и выходного напряжения 12-83 В. Может показаться, что 1200 Вт - это перебор для усилителя на 100 Вт. Но если усилителю MRF101 при источнике питания 50 В в крайних случаях потребуется 4 А (что значительно ниже мощности и выходного тока инвертора), то при 12 В на входе и при условии эффективности преобразования постоянного / постоянного тока 90% входной ток инвертора будет быть 18,5 А! Это значение очень близко к 20 А, т.е.е. максимальное значение входного тока этого повышающего преобразователя. Для модельной системы с питанием от такого преобразователя я провел серию измерений для 3650 кГц:

Усилитель с фильтром и повышающим преобразователем

Зависимость Pout [Вт] от Pin [Вт] Зависимость усиления [дБ] от Pout [Вт]

Isup [A] vs. Pout [W] Эффективность [%] vs.Надутый [Вт]

Решение

Razvan M0HZH - Усилитель мощностью 600 Вт на транзисторах MRF300 занял второе место в конкурсе «Homebrew RF Design Challenge» . Эта конструкция определенно более интересна технически и сложна в изготовлении. Однако по сравнению с известными решениями он сенсационно прост и имеет отличную производительность! Вот и меня соблазняет сделать свою версию такого усилителя.

Миро SP5GNI

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
