Содержание

Стартерная схема включения люминесцентных ламп

Пуск без стартеров

Лампы дневного света владеют рядом преимуществ по сопоставлению с лампами накаливания. К их числу относятся большой срок службы, экономичность, отменная освещаемость. Ко всем плюсам, им присущи также и недостатки.

Это ненадежность осветительных приборов, долгий процесс зажигания (в особенности при пониженных температурах) и перегорание ламп, а конкретно нити накала. Но люди умельцы находят методы решения этих заморочек, и есть несколько схем, при помощи которых, можно обходиться для пуска ламп не только лишь без стартеров, но и с обрывами в нити накала.Приведенная схема устраняет ЛДС от ряда недостатков. Она быстро и надежно зажигает лампы мощностью 20 и 40 Вт (в том числе и лампы со спаленными нитями накала).

Без стартерная схема включения ламп дневного света

C1,C2 – 0.5 mkF 400 B C3,C4 – 0.1 mkF 1000 B VD1…VD6– Любые на ток 0,1 А для ЛДС-20 и 0,2 А для ЛДС-40 и оборотное напряжение более 600 В (по последней мере для VD5, VD6).

L1 – Дроссель, соответственный типу лампы. Если вы переделываете осветительный прибор промышленного производства – оставьте имеющийся. Если же вы собираете осветительный прибор с нуля, то дроссель можно поменять лампой накаливания 75…150 Вт (зависимо от мощности ЛДС).

Внимание:При зажигании лампы напряжение на выходе схемы добивается 1200 В. Будьте аккуратны при наладке схемы.Выбор сечения провода по нагреву и потерям напряжения.

Категория:Электричество на даче

Схемы включения ламп накаливания. Управление двумя лампами, присоединенными к сети, осуществляется одним однополюсным выключателем, пятью лампами —двумя выключателями, расположенными рядом (одним выключателем включают две лампы, другим — три, тремя лампами)— с помощью люстрового переключателя для попеременного изменения числа включаемых ламп.

Рис. 1.

Схемы присоединения группы ламп накаливания к осветительной сети:а — двух ламп одним выключателем; б — пяти ламп двумя выключателями; в — с помощью люстрового переключателя; г — с двух мест двумя переключателями, соединенными перемычками; д — ламп к сети, питаемой от трехпроводной системы с изолированной нейтралью; е — ламп к сети, питаемой от четырехпроводной системы с заземленной нейтральюПри первом повороте переключателя включается одна из трех ламп, при втором остальные две, но выключается первая лампа, при третьем — выключаются все лампы, при четвертом — выключаются все лампы люстры.

Для независимого управления одной или несколькими лампами с двух мест применяют схему, в которой используют два переключателя, соединенных двумя перемычками. Эту схему применяют при освещении коридоров и лестничных клеток жилых домов и предприятий, а также туннелей с двумя или несколькими выходами (рис. 1).Схемы включения люминесцентных ламп.Люминесцентные лампы могут включаться в электрическую сеть по стартерной (рис.

2) или бесстартерной схемам (рис. 3) зажигания.При включении ламп по стартерной схеме зажигания в качестве стартера применяют газоразрядную неоновую лампу с двумя (подвижным и неподвижным) электродами. Включают люминесцентную лампу в электрическую сеть только последовательно с балластным резистором, ограничивающим рост тока в лампе и таким образом предохраняющим ее от разрушения.

В сетях переменного тока в качестве балластного резистора применяют конденсатор или катушку с большим индуктивным сопротивлением — дроссель.Зажигание люминесцентной лампы происходит следующим образом. При ее включении между электродами возникает тлеющий разряд, теплота которого нагревает подвижный биметаллический электрод. При нагреве до определенной температуры подвижный электрод стартера, изгибаясь, замыкается с неподвижным, образуя электрическую цепь, по которой проходит ток, необходимый для предварительного подогрева электродов лампы.

Содержание

  • 1 Рис. 2. Стартерное зажигание люминесцентной лампы: а — схема; б — общий вид стартера; 1 — дроссель; 2 — лампа; 3 — стартер
  • 2 Устройство и описание ЛЛ
  • 3 Принцип работы ЛЛ
  • 4 Бездроссельное включение люминесцентных ламп: схемы
  • 5 Как запускается ЛЛ с ЭПРА
  • 6 Применение умножителей напряжения
  • 7 Бесстартерная схема включения люминесцентных ламп
  • 8 Когда производится включение люминесцентных ламп без стартера, на них должно быть обозначение RS (быстрый старт). Светильник со стартерным запуском здесь не подойдет, поскольку его электроды дольше разогреваются, и спирали быстро перегорят.
  • 9 Как включить сгоревшую лампу?
  • 10 Заключение

Рис. 2. Стартерное зажигание люминесцентной лампы: а — схема; б — общий вид стартера; 1 — дроссель; 2 — лампа; 3 — стартер

Рис. 3.

Схема бесстартерного зажигания двухлампового люминесцентного светильникаПри прохождении тока в цепи электродов лампы разряд в стартере прекращается, в результате чего подвижный электрод стартера остывает и, разгибаясь, возвращается в исходное положение, разрывая электрическую цепь лампы.При разрыве к напряжению сети добавляется ЭДС самоиндукции дросселя, и возникший в дросселе импульс повышенного напряжения вызывает дуговой разряд в лампе, зажигая ее. С возникновением дугового разряда напряжение на электродах лампы и параллельно соединенных с ними электродах стартера снижается настолько, что оказывается недостаточным для возникновения тлеющего разряда между электродами стартера.

Если лампа не зажжется, на электродах стартера появится полное напряжение сети и весь процесс повторится.Для включения люминесцентных ламп применяют стартерные и бесстартерные пускорегулирующие аппараты (ПРА), которые представляют собой комплектные устройства, обеспечивающие надежное зажигание и нормальную работу ламп, а также повышение коэффициента мощности.Электричество на даче- Схемы включения источников светаКатегория:Электромонтажные работыСхемы включения ламп накаливания. Управление двумя лампами, присоединенными к сети, осуществляется одним однополюсным выключателем (рис.1, а), пятью лампами — двумя выключателями (рис.

1, б), расположенными рядом (одним выключателем включают две лампы, другим — три лампы), тремя лампами — с помощью люстрового переключателя (рис. 1, в) для попеременного изменения числа включаемых ламп.При первом повороте переключателя включается одна из трех ламп, при втором — остальные две, но выключается первая лампа, при третьем — выключаются все лампы, при четвертом — выключаются все лампы люстры.

Для независимого управления одной или несколькими лампами с двух мест применяют схему (рис.

1, г), в которой используют два переключателя, соединенных двумя перемычками.Эту схему применяют при освещении коридоров и лестничных клеток жилых домов и предприятий, а также туннелей с двумя или несколькими выходами. Схема питания сети, питаемой от четырехпроводной системы с заземленной нейтралью ламп от трехпроводной и четырехпроводной сети показана на рис. 1, д, е.

Рис.

1. Схемы присоединения группы ламп накаливания к осветительной сети: а — двух ламп одним выключателем, 6 — пяти ламп двумя выключателями, в — с помощью люстрового переключателя, г — с двух мест двумя переключателями, соединенными перемычками, д — ламп к сети, питаемой от трехпроводной системы с изолированной нейтралью, е — лампСхемы включения люминесцентных ламп. Люминесцентные лампы могут включаться в электрическую сеть по стартерной или бесстартерной схемам зажигания.При включении ламп по стартерной схеме зажигания (рис.

2, а) в качестве стартера (рис.2, б) применяют газоразрядную неоновую лампу с двумя (подвижным и неподвижным) электродами. Включают люминесцентную лампу в электрическую сеть только последовательно с балластным резистором, ограничивающим рост тока в лампе и таким образом предохраняющим ее от разрушения. В сетях переменного тока в качестве балластного резистора применяют конденсатор или катушку с большим индуктивным сопротивлением — дроссель.

Рис. 2.

Стартерное зажигание люминесцентной лампы: а — схема, б — общий вид стартера; 1 — дроссель, 2 — лампа, 3 — стартерЗажигание люминесцентной лампы происходит следующим образом. При включении лампы между электродами возникает тлеющий разряд, теплота которого нагревает подвижный биметаллический электрод.При нагреве до определенной температуры подвижный электрод стартера, изгибаясь, замыкается с неподвижным, образуя электрическую цепь, по которой проходит ток, необходимый для предварительного подогрева электродов лампы. Подогреваясь, электроды начинают испускать электроны.

При прохождении тока в цепи электродов лампы разряд в стартере прекращается, в результате чего подвижный электрод стартера остывает и, разгибаясь, возвращается в исходное положение, разрывая электрическую цепь лампы.При разрыве к напряжению сети добавляется эдс самоиндукции дросселя и возникший в дросселе импульс повышенного напряжения вызывает дуговой разряд в лампе, зажигая ее. С возникновением дугового разряда напряжение на электродах лампы и параллельно соединенных с ними электродах стартера снижается настолько, что оказывается недостаточным для возникновения тлеющего разряда между электродами стартера. Если лампа не зажжется, на электродах стартера появится полное напряжение сети и весь процесс повторится.

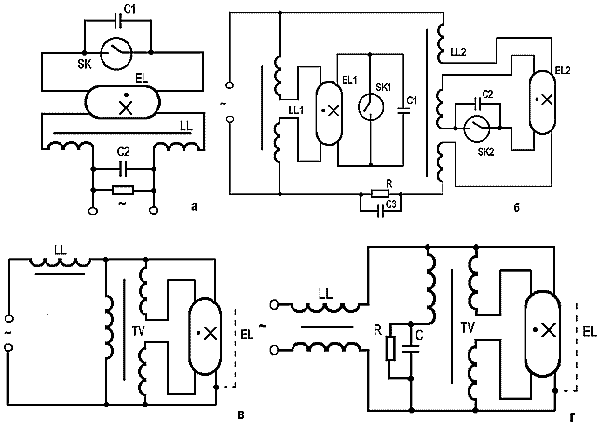

Рис. 3. Схема бесстартерного зажигания двухлампового люминесцентного светильника:ООДр — основная обмотка дросселя, ДОДр — дополнительная обмотка дросселя, С — конденсатор, НТр — нахальный трансформатор, Л — люминесцентная лампаДля включения люминесцентных ламп применяют стартерные и бесстартерные пускорегулирующие аппараты ПРА, которые представляют собой комплектные устройства, обеспечивающие надежное зажигание и нормальную работу ламп, а также повышение коэффициента мощности.

Схема включения бесстартерных ПРА двухлампового люминесцентного светильника показана на рис. 3.Схемы включения ламп ДРЛ. Двухэлектродные лампы включают в электрическую сеть переменного тока напряжением 220 В через поджигающее устройство, с помощью которого (импульсом высокого напряжения) зажигается лампа (рис.

4).Для защиты выпря-напряжения служит конденсатор С1.Конденсатор СЗ необходим для устранения помех радиоприему, создаваемых поджигающим устройством при зажигании лампы. Четырехэлектродная лампа в отличие от приведенной выше схемы включения двухэлектродной лампы включается в сеть по упрощенной схеме, в которой отсутствует поджигающее устройство. Зажигание четырехэлектродной лампы происходит от питающей сети напряжением 220 В.В схеме включения в сеть четырехэлектродной лампы имеются дроссель и конденсатор, которые выполняют те же функции, что и в схеме включения двухэлектродной лампы ДРЛ.

Рис.4. Схема включения двух-электродной лампы ДРЛ: ООДр — основная обмотка дросселя, ДОДр — дополнительная обмотка дросселя, С1 — конденсатор защиты выпрямителя, С2 – зарядный конденсатор, СЗ — помехоподавляющий конденсатор, СВ – селеновый выпрямитель, R — зарядный резистор, Л — двухэлектродная лампа ДРЛ. Р – разрядникПоджигающее устройство состоит из разрядника Р, селенового выпрямителя (диода) СВ, зарядного резистора R и конденсаторов С1 и С2.

Основная обмотка дросселя в схеме служит для предотвращения резкого возрастания тока в лампе, а также стабилизации ее режима горения.Электромонтажные работы- Схемы включения электрических источников светаЛюминесцентная лампа (ЛЛ) представляет собой источник света, создаваемый электрическим разрядом в среде паров ртути и инертного газа. При этом возникает невидимое ультрафиолетовое свечение, действующее на слой люминофора, нанесенный изнутри на стеклянную колбу. Типовая схема включения люминесцентной лампы представляет собой пускорегулирующее устройство с электромагнитным балластом (ЭмПРА).

Устройство и описание ЛЛ

Колба большинства ламп всегда имела цилиндрическую форму, но сейчас она может быть в виде сложной фигуры. На торцах в нее вмонтированы электроды, конструктивно похожие на некоторые спирали ламп накаливания, изготовленные из вольфрама. Они подпаяны к расположенным снаружи штырькам, на которые подается напряжение.

Газовая электропроводная среда внутри ЛЛ имеет отрицательное сопротивление. Оно проявляется в снижении напряжения между противоположными электродами при росте тока, который необходимо ограничивать.

Схема включения люминесцентной лампы содержит балластник (дроссель), основное назначение которого – создание большого импульса напряжения для ее зажигания. Кроме него в ЭмПРА входит стартер – лампа тлеющего разряда с размещенными внутри нее двумя электродами в среде инертного газа. Один из них изготовлен из биметаллической пластины.В исходном состоянии электроды разомкнуты.

Принцип работы ЛЛ

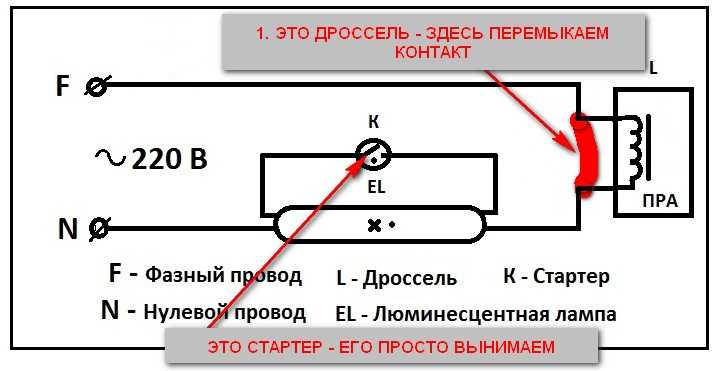

Стартерная схема включения люминесцентных ламп работает следующим образом.

На схему подается напряжение, но сначала через ЛЛ ток не идет из-за большого сопротивления среды. По спиралям катодов ток проходит и разогревает их. Кроме того, он поступает также на стартер, для которого подаваемого напряжения достаточно, чтобы внутри возник тлеющий разряд. При разогреве контактов пускателя от проходящего тока биметаллическая пластина замыкается.

После этого проводником становится металл, и разряд прекращается.Биметаллический электрод остывает и размыкает контакт. При этом дроссель выдает импульс высокого напряжения из-за самоиндукции, и ЛЛ зажигается.Через лампу идет ток, который затем в 2 раза уменьшается, поскольку напряжение на дросселе падает. Его недостаточно для повторного запуска стартера, контакты которого остаются разомкнутыми при горении ЛЛ.

Схема включения двух ламп люминесцентных, установленных в одном светильнике, предусматривает использование для них одного общего дросселя. Они подключаются последовательно, но на каждой лампе установлено по одному параллельному стартеру.

Недостатком светильника является отключение второй лампы, если одна из них вышла из строя.

Важно! С люминесцентными лампами необходимо использовать специальные выключатели. У бюджетных устройств стартовые токи большие, и контакты могут залипать.

Бездроссельное включение люминесцентных ламп: схемы

Несмотря на дешевизну, электромагнитные балласты имеют недостатки. Они и явились причиной создания электронных схем зажигания (ЭПРА).

Как запускается ЛЛ с ЭПРА

Бездроссельное включение люминесцентных ламп производится через электронный блок, в котором формируется последовательное изменение напряжения при их зажигании.

Достоинства электронной схемы запуска:

    возможность пуска с любой временной задержкой;не нужны массивный электромагнитный дроссель и стартер;отсутствие гудения и моргания ламп;высокая светоотдача;легкость и компактность устройства;больший срок эксплуатации.

Современные электронные балласты обладают компактными размерами и низким потреблением энергии. Их называют драйверами, помещая в цоколь малогабаритной лампы. Бездроссельное включение люминесцентных ламп позволяет использовать обычные стандартные патроны.

Система ЭПРА преобразует сетевое переменное напряжение 220 Вв высокочастотное. Сначала разогреваются электроды ЛЛ, а затем подается высокое напряжение.

При высокой частоте повышается КПД и полностью исключается мерцание. Схема включения люминесцентной лампыможет обеспечивать холодный запускили с плавным увеличением яркости. В первом случае срок эксплуатации электродов существенно сокращается.

Повышенное напряжение в электронной схеме создается через колебательный контур, приводящий к резонансу и зажиганию лампы. Запуск совершается намного легче, чем в классической схеме с электромагнитным дросселем. Затем также снижается напряжение до необходимого значения удерживания разряда.

Выпрямление напряжения осуществляется диодным мостом,после чего оно сглаживается параллельно подключенным конденсатором С1. После подключения к сети сразу заряжается конденсатор С4и пробивается динистор.Запускается полумостовой генератор на трансформаторе TR1и транзисторах Т1и Т2. При достижении частоты 45-50 кГц создается резонанс c помощью последовательного контура С2, С3, L1, подключенного к электродам, и лампа зажигается.

В этой схеме также есть дроссель, но с очень малыми габаритами, позволяющими поместить его в цоколь лампы.ЭПРА имеет автоматическую подстройку под ЛЛ по мере изменения характеристик. Через некоторое время для изношенной лампы требуется повышение напряжения для зажигания. В схеме ЭмПРА она просто не запустится, а электронный балласт подстраивается под изменение характеристик и тем самым позволяет эксплуатировать устройство в благоприятных режимах.Преимущества современных ЭПРА следующие:плавное включение;экономичность работы;сохранение электродов;исключение мерцания;работоспособность при низкой температуре;компактность;долговечность.Недостатками являются более высокая стоимость и сложная схема зажигания.

Применение умножителей напряжения

Способ дает возможность включать ЛЛ без электромагнитного балласта, но применяется преимущественно для продления жизни лампам.

Схема включения сгоревших люминесцентных ламп позволяет им проработать еще некоторое время, если мощность не превышает 20-40 Вт. При этом нити накала могут быть как целыми, так и перегоревшими. В обоих случаях выводы каждой нити накала нужно закоротить.

После выпрямления напряжение удваивается, и лампа загорается моментально.Конденсаторы С1, С2выбираются под рабочее напряжение 600 В. Их недостаток заключается в больших габаритах.

Конденсаторы С3, С4устанавливают слюдяные на 1000 В.ЛЛ не предназначена для питания постоянным током.Со временем ртуть скапливается около одного из электродов, и свечение ослабевает. Для его восстановления изменяют полярность, перевернув лампу. Можно установить переключатель, чтобы ее не снимать.

Бесстартерная схема включения люминесцентных ламп

Схема со стартером требует долгого разогрева лампы. Кроме того, его иногда приходится менять. В связи с этим существует другая схема с подогревом электродов через вторичные обмотки трансформатора, который также выполняет функцию балласта.

ru/misc/i/gallery/22758/1149042.jpg”>

Когда производится включение люминесцентных ламп без стартера, на них должно быть обозначение RS (быстрый старт). Светильник со стартерным запуском здесь не подойдет, поскольку его электроды дольше разогреваются, и спирали быстро перегорят.

Как включить сгоревшую лампу?

Если спирали вышли из строя, ЛЛ можно зажечь без умножителя напряжения, используя обычную схему ЭмПРА.

Схема включения перегоревшей люминесцентной лампы незначительно изменяется по сравнению с обычной. Для этого к стартеру последовательно подключают конденсатор, а штырьки электродов замыкают накоротко. После такой небольшой переделки лампа проработает еще какое-то время.

Заключение

Конструкция и схема включения люминесцентной лампы постоянно совершенствуется в сторону экономичности, уменьшения размеров и повышения срока службы. Важно правильно ее эксплуатировать, разбираться во всем многообразии выпускаемых типов и знать эффективные способы подключения.

Источники:

  • elektrica.info
  • gardenweb.ru
  • gardenweb.ru
  • fb.ru

Запуск люминесцентных ламп со сгоревшими нитями накала

Недавно посмотрел на целую коробку сгоревших энергосберегающих ламп, в основном с хорошей электроникой, но перегоревшими нитями накала люминисцентной лампы, и подумал — надо куда-то всё это добро применить. Как известно, ЛДС со сгоревшими нитями накала надо питать выпрямленным током сети с использованием бесстартерного устройства запуска. При этом нити накала лампы шунтируют перемычкой и на который подают высокое напряжение для включения лампы. Происходит мгновенное холодное зажигание лампы, резким повышением напряжения на ней, при пуске без предварительного подогрева электродов. И хотя зажигание с холодными электродами является для более тяжелым режимом, чем включение обычным образом, этот метод позволяет ещё долгое время использовать люминисцентную лампу для освещения. Как известно, зажигание лампы с холодными электродами требует повышенного напряжения до


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Подключение лампы дневного света без дросселя
  • ПИТАНИЕ ЛЮМИНИСЦЕНТНЫХ ЛАМП
  • Схема включения люминесцентных ламп. Лдс схема включения
  • Как поджечь люм лампу с перегоревшими нитями. Подключаем сгоревшую люминесцентную лампу
  • Запуск ЛДС со сгоревшими нитями накала
  • Бесстартерная схема включения ламп дневного света
  • Схема для сгоревших ламп дневного света (лд-40)
  • СВЕТЯТ И СГОРЕВШИЕ, И КОРОТКОЗАМКНУТЫЕ
  • Подключение лампы дневного света без дросселя

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как включить люминесцентную лампу без нитей накаливания и стартёра

Подключение лампы дневного света без дросселя


Освещение на основе светодиодных модулей. Рабочий вариант поста. Для создания экспериментального освещения санузла будем использовать светодиодные модули мощностью 10 Вт. Свет белый теплого небыло в продаже , стоимость 40 грн. За такую цену ти ватную лампочку не купишь!

Все детали для смд монтажа. В магазине мне предложили также купить алюминиевый радиатор к модулю за 45 грн. Судя по внешнему виду он может рассеивать не более 2 Вт тепловой энергии – поэтому я отказался.

Радиаторы поставим свои: один от старой видеокарты на 5 Вт для туалета ,. Поверхности радиаторов “под светодиоды” предварительно отполировал мелкой шкуркой и смазал невысыхающей теплопроводной пастой. Давно мечтал установить датчик присутствия на освещение, но только на светодиодных лампочках он может давать эффект.

Частое включение-выключение быстро “убивает” лампочки накаливания и люминесцентные энергосберегайки. Так, что теперь установим и такой датчик.

В общем, рабочий вариант в туалете выглядит примерно так. Света намного больше чем от светодиодной ленты. Но, почитать газету не получится. Простейший датчик движения без настроек реагирует только на движение и имеет выдержку 1 мин. Поэтому выключается слишком часто и приходится махать рукой чтобы он снова включил свет. Заменил на датчик движения с регулируемой задержкой выключения до 8 минут. Изначально схема подключения светодиодов не содержит сглаживающего конденсатора после выпрямителя.

Поэтому наблюдается мерцание на частоте Гц. Для глаза практически не заметно, но фотоаппарат “видит”: на фотографии видны темные полосы на плафоне. Светодиодная лента. Одним из передовых решений в области современной осветительной техники является применение светодиодной ленты. Хотя, если сравнить, получим следующее.

Есть разница? Да у ленточных светодиодов мощность поменьше, но ее легко компенсировать количеством. В общем давайте попробуем, а там видно будет. Быстрее всего перегорают лампочки в санузле. Причем и лампы накаливания и экономки. Причина – частое включение и выключение.

Поэтому я решил начать установку светодиодных лент именно с этих помещений. Безтрансформаторный блок питания 2,5 ампера на 12 вольт я разместил внутри старого светильника. Правда “родной” патрон с отражателем пришлось удалить. А так, места предостаточно. К сети вольт он подключен там-же, где был подключен патрон светильника.

Мы пойдем другим путем Многочисленные проблемы, возникающие при использовании светодиодов см. Нашел в интернете немало конструкций, позволяющих зажечь и какое-то время использовать лампу с перегоревшими нитями накала. Правда, данные о длительности использования ламп в таком режиме весьма противоречивы.

Рассмотрим несколько наиболее характерных конструкций. Запитка лампы постоянным током с помощью умножителя напряжения, рис.

Конструкция проверенная, рабочая но заметно мигание лампы особенно боковым зрением , неравномерность свечения по длине. Рабочее напряжение примерно вольт. Подключение лампы к блокинг-генератору через высоковольтный трансформатор, рис.

Проверено, работает но имеет низкий КПД ибо генератор однотактный. Не понятно зачем нужны диод D1 и конденсатор С2. Без них все прекрасно работает. Схема нуждается в доработке для повышения КПД. На рис. Проблема с КПД та-же. Очевидно автор больше внимания уделил подавлению импульсных помех от генератора чем его КПД. Третий вариант рис. Существует немало вариаций на тему блокинг-генератора, ибо схема рабочая и не особо критичная к деталям.

Вообще на мой взгляд фантастическая конструкция, рис. Ни дроссель ни конденсатор не рассчитаны на пусковое напряжение вольт. Следовательно долговечность работы такой схемы вызывает большие сомнения. Испытания с первичной обмоткой трансформатора вместо дросселя при отсутствии конденсатора показали- вспышки лампы есть но устойчивое горение не возникает. Ремонт выполняется путем закорачивания перегоревшей нити накала лампы или шунтированием сопротивлением Ом.

Такой способ на недели может продлить горение лампы, пока не перегорит вторая нить накала. После чего автор данного рацпредложения советует лампу выбросить. Однозначно не стоит “шкурка вычинки”. К сожалению бесплатно подробного описания схемы на рис. Однако идея автора нагрузить балласт на высоковольтный трансформатор очевидна.

Но, мотать две высоковольтные обмотки- весьма напряжно. Ну и запитка постоянным током приведет к неравномерному свечению лампы. Хотя, если согласовать нагрузку с балластом все может получиться! Итак, схемы с питанием постоянным током отбрасываем сразу, поскольку в таком режиме лампа горит или не долго или не эффективно. Остаются схемы с запиткой высоковольтным переменным током.

Большинство таких схем выполнено на основе 1-но или 2-хтактных блокинг-генераторов. На выходе необходимо получить около вольт для надежного запуска. На данном этапе важно проверить сам принцип зажигания без накала и устойчивой, длительной работы лампы дневного света. Поэтому, я воспользовался простой 1-нотактной схемой генератора, рис. Правда, для повышения КПД пришлось ее немного доработать. Памятуя о неприхотливости блокинг-генератора к номиналам деталей, естественно собирал из того, что под руку попалось.

Транзистор КТАМ, высоковольтный трансформатор сделан из высоковольтного дросселя от неизвестного телевизора. Просто на феррит домотал обмотки I и II. Частота такого генератора получилась около кГц. Транзистор поставил на радиатор, что позволило включать лампу часа каждый день. Испытания проводил 10 дней. При включении лампа зажигается сразу, без задержки и без мигания. Примерно через 1 минуту яркость возрастает и далее остается на постоянном уровне. Думаю это вызвано постепенным испарением ртути.

Теперь можно попытаться подключить ее к “родному” электронному балласту. Правда, есть еще экологический аспект, который беспокоит- ультрафиолетовое излучение. Результаты и выводы. Температура радиатора нашей лампы градусов. А если перещитать на 26 Люкс светового потока получим грн! Очень дорого. Следовательно для 26 Люкс нужно светодиодной ленты на 70 грн. Потребляемая мощность 13 Вт. Блок питания с на 12 вольт и 1, ампера высокочастотный обойдется примерно 50 грн.

Итого грн чтобы заменить лампу-экономку. Если ее срок службы в 4 раза больше экономки, тогда это оправдано. О сроке службы светодиодов можно почитать здесь Статья. Выводы для будущих конструкций: – световой поток маловат, стоит попробовать на более мощных светодиодах или увеличивать их кол-во. Это дополнительные затраты Однако стоит также учитывать и другие факторы, табл.

Сопоставление двух видов освещения.


ПИТАНИЕ ЛЮМИНИСЦЕНТНЫХ ЛАМП

Все люминесцентные светильники, работающие от сети переменного тока кроме светильников с высокочастотными преобразователями , излучают пульсирующий с частотой пульсаций в секунду световой поток. Это действует утомляюще на зрение людей, искажает восприятие вращающихся узлов в механизмах. Предлагаемый светильник собран по общеизвестной схеме электропитания люминесцентной лампы выпрямленным током, отличающейся введением в нее конденсатора большой емкости марки К для сглаживания пульсаций. При нажатии на общую клавишу см. При отпускании клавиш выключатель 5В1 остается включенным, а кнопка SВ2 размыкает свои контакты, и от возникающей ЭДС самоиндукции лампа зажигается. При вторичном нажатии на клавишу выключатель SВ1 размыкает свои контакты, и светильник гаснет.

Ночник для внука из сгоревшей люминесцентной лампы. нитями накала Запуск ЛДС со сгоревшими нитями накала С как я использую.

Схема включения люминесцентных ламп. Лдс схема включения

О питании люминесцентных ламп. Люминесцентные лампы по сравнению с лампами накаливания заслужили название “энергосберегающих”. Теперь они постепенно уступают место новому поколению ламп на свето-диодах. Но ещё сохраняется интерес радиолюбителей к совершенствованию пускорегулирующей аппаратуры и продлению срока службы люминесцентных ламп, в том числе и с перегоревшими нитями накала. Предлагаемая подборка рассказывает о полученных результатах и предостерегает от распространённых заблуждений в этой области. Его схема показана на рис. Диодный мост VD1— VD4 выпрямляет напряжение сети примерно до В, конденсатор С1 и последовательно соединённые С5 и С6 сглаживают пульсации выпрямленного напряжения. Для его запуска служат резисторы R1, R2 и конденсаторы С2— С4. В режиме генерации противофазные импульсы напряжения на обмотках I и II трансформатора Т1 поступают на эмиттерные переходы транзисторов VT1 и VT2, под действием этих импульсов транзисторы поочерёдно открываются и закрываются. При этом диоды VD5 и VD6 защищают эмиттерные переходы от обратного напряжения.

Как поджечь люм лампу с перегоревшими нитями. Подключаем сгоревшую люминесцентную лампу

Конечно, срок их службы не сравнить со светодиодными моделями, но как оказывается, даже при серьезной поломке, все эти ЛБ или ЛД светильники опять можно восстановить без каких либо серьезных капитальных затрат. Если сгорела сама лампочка и вам надоел такой свет, то вы легко можете перейти на светодиодное освещение, без какой-либо серьезной модернизации светильника. Причем делается это несколькими способами. Большинство при этом считают такой люминесцентный светильник полностью негодным и выбрасывают его, либо перемещают в кладовку на запчасти для остальных. Сразу оговоримся, что запустить ЛБ светильник без дросселя, просто выкинув его из схемы и не поставив туда чего-нибудь другого, у вас не получится.

Самая распространенная причина выхода из строя люминесцентных ламп ЛДС — перегорание одной из нитей накала.

Запуск ЛДС со сгоревшими нитями накала

Конечно,срок их службы не сравнить со светодиодными моделями, но как оказывается, дажепри серьезной поломке, все эти ЛБ или ЛД светильники опять можно восстановитьбез каких либо серьезных капитальных затрат. Если сгорела сама лампочка и вам надоел такой свет, то вы легко можете перейти на светодиодное освещение, без какой-либо серьезной модернизации светильника. Причем делается это несколькими способами. Большинствопри этом считают такой люминесцентный светильник полностью негодным ивыбрасывают его, либо перемещают в кладовку на запчасти для остальных. Сразу оговоримся, что запустить ЛБ светильник без дросселя, просто выкинув его из схемы и не поставив туда чего-нибудь другого, у вас не получится. В статье пойдет речь об альтернативных вариантах, когда этот самый дроссель можно заменить другим элементом, имеющимся у вас под рукой дома.

Бесстартерная схема включения ламп дневного света

О продлении жизни люминесцентных ламп журнал писал многократно. Причём с каждым новым витком инфляции ценность этих публикаций возрастала чуть ли не в геометрической прогрессии. Сама жизнь заставляла идти по пути рачительных и бережливых. Не ослабевает интерес к поиску оригинальных технических решений, позволяющих зажигать даже перегоревшие люминесцентные лампы, и в настоящее время. И это даёт порой поистине изумительные результаты. В частности, все большее распространение получает способ использования ламп дневного света ЛДС , не имеющих ни одной неповреждённой нити накаливания. Для его реализации нужно лишь собрать нехитрую электрическую схему см. В схеме работают дроссель, рассчитанный на соответствующую мощность лампы, кнопка с быстрым возвратом в исходное состояние и конденсатор, ёмкость которого может меняться в довольно широких пределах.

Основная причина выхода из строя люминесцентных ламп та же, что и ламп накаливания — перегорание нити накала. Для стандартного светильника.

Схема для сгоревших ламп дневного света (лд-40)

Люминесцентную лампочку сегодня можно встретить практически в любом помещении. Она является источником дневного света и дает возможность экономить электроэнергию. Поэтому такие лампы называются еще экономками. Но такие изделия имеют один существенный недостаток — они перегорают.

СВЕТЯТ И СГОРЕВШИЕ, И КОРОТКОЗАМКНУТЫЕ

ВИДЕО ПО ТЕМЕ: Запуск ЛДС со сгоревшими спиралями

Лампы дневного света ЛДС широко применяются для освещения как больших площадей общественных помещений, так и в качестве бытовых источников света. Популярность люминесцентных ламп обусловлена в большей мере их экономическими характеристиками. По сравнению с лампами накаливания у данного типа ламп высокий КПД, повышенная светоотдача и более долгий срок службы. Однако функциональным недостатком ламп дневного света является необходимость наличия пускового стартера или специального пускорегулирующего устройства ПРА. Соответственно задача пуска лампы при выходе из строя стартера или при его отсутствии является насущной и актуальной.

Освещение на основе светодиодных модулей.

Подключение лампы дневного света без дросселя

Все люминесцентные светильники, работающие от сети переменного тока кроме светильников с высокочастотными преобразователями , излучают пульсирующий с частотой пульсаций в секунду световой поток. Это действует утомляюще на зрение людей, искажает восприятие вращающихся узлов в механизмах. Предлагаемый светильник собран по общеизвестной схеме электропитания люминесцентной лампы выпрямленным током, отличающейся введением в нее конденсатора большой емкости марки К для сглаживания пульсаций. При нажатии на общую клавишу см. При отпускании клавиш выключатель 5В1 остается включенным, а кнопка SВ2 размыкает свои контакты, и от возникающей ЭДС самоиндукции лампа зажигается. При вторичном нажатии на клавишу выключатель SВ1 размыкает свои контакты, и светильник гаснет.

Здравствуйте, гость Вход Регистрация. Правила Форума “Электрик”. Файловый архив форумов. Искать только в этом форуме?


Компактная люминесцентная лампа

Меню

  • Введение
  • Электротехнические конструкции
  • Запуск лампы
  • Нормальная работа
  • Отказы
  • Ремонт электронных
  • Механическая конструкция
  • Проверка
  • Ссылки
  • Схемы и фото
    • биглуз20в
    • Изотроник 11W
    • Люкстек 8 Вт
    • Maway 11W
    • Максилюкс 15W
    • Поларис 11W
    • BrownieX 20 Вт
    • PHILIPS ECOTONE 11W (9 мая 2002 г.)
    • ИКЕА 7W (12 апреля 2003 г. )
    • OSRAM DULUX EL 11W (13 ноября 2004 г.)
    • OSRAM DULUX EL 21W (3 декабря 2005 г.)
    • EUROLITE 23W (13 октября 2008 г.)
    • SINECAN 5 2×26-30 Вт (13 октября 2008 г.)
    • НЕМЕДЛЕННО 25 Вт (24 марта 2010 г.)
    • PHILIPS GENIE 11W (24 марта 2010 г.)
    • PHILIPS GENIE 14 Вт (22 октября 2010 г.)
    • балласт Landlite EBCF-127-120V-LPF 27W (5 марта 2012 г.)
    • OSRAM DULUX STAR MINI TWIST 11 Вт (13 мая 2014 г.)

Введение

Компактные люминесцентные лампы имеют некоторые преимущества по сравнению с классическими лампочками. Это меньшее энергопотребление (до 80%) и гораздо больший срок службы (от 5 до 15 раз). Недостатки – более длительный запуск в основном у более дорогих типов, невозможность использования темнее и цена.

Люминесцентные лампы обычно доступны в следующих цветовых температурах:

  • Теплый белый (2700K)
  • Холодный белый (4000K)
  • Дневной свет (6000K)

Чаще всего мы встречаем «теплый белый», который близок к классической лампочке и который больше всего нравится людям. В компактной люминесцентной лампе используется вакуумная трубка, аналогичная классической ленточной лампе, и принцип преобразования энергии в свет тот же. Трубка имеет на обоих концах два электрода, покрытых барием. Катод имеет высокую температуру около 900 градусов Цельсия и генерирует много электронов, которые ускоряются напряжение между электродами и ударами атомов аргона и ртути. Возникают низкотемпературные плазмы. Переполняющая энергия ртути излучается в форме ультрафиолетового света. Внутренняя сторона трубы облицован люминофором, преобразующим УФ-свет в видимый свет. Трубка питается переменным током, поэтому функция электродов (катод и анод) все еще меняется. Потому что там используется импульсный преобразователь, работающий на десятках килогерц, что лампа CFL не «мигает» по сравнению с классической лампой с полосовой трубкой. Преобразователь, присутствующий в завинчивающейся крышке, заменяет классический балласт. со стартером.

Электромонтажные работы

Принцип работы объясняем на примере лампы LUXAR 11W. Схема содержит секцию питания, в состав которой входит помехоподавитель L2, предохранитель F1, мостовой выпрямитель из диодов 1N4007 и фильтрующий конденсатор С4. Стартовая секция включает D1, C2, R6 и диак. D2, D3, R1, R3 имеют функцию защиты. Другие части имеют нормальную работу.

Запуск лампы

R6, C2 и DIAC подают первый импульс на базу транзистора Q2 и вызывают его открытие. После пуска этот участок блокируется диодом D1. После каждого открытие Q2 разряжается C2. Невозможно собрать достаточно энергии для повторного открытия диака. Далее идут транзисторы, возбуждаемые очень маленьким трансформатором TR1. Он состоит из ферритового кольца с тремя обмотками (от 5 до 10 витков). Теперь нити накала питаются от конденсатора С3 от повышения напряжения от резонансный контур из L1, TR1, C3 и C6. Загорается трубка – это резонансная частота, определяемая емкостью С3, потому что у него гораздо меньшая мощность, чем у С6. В этот момент напряжение на C3 превышает 600В по отношению к используемой лампе. Во время пуска пиковый ток коллектора примерно в 3-5 раз больше, чем во время нормальной работы. При повреждении трубки существует опасность разрушения транзистора.

Нормальная работа

При ионизации газа в трубе С3 будет практически закорочен и благодаря до этой частоты снижается и чейнджер теперь управляется только C6 и чейнджером генерирует гораздо более низкое напряжение, но достаточное, чтобы держать свет включенным. В нормальной ситуации, когда транзистор открывается, этот ток на TR1 увеличивается. пока его ядро ​​не насытится, а затем его обратная связь с базой исчезнет и транзистор закрывается. Теперь открывается второй транзистор, который возбуждается обратно подключается обмотка TR1 и весь процесс повторяется.

Сбои

Распространенной неисправностью является пробитый конденсатор С3. можно в основном на дешевых лампах, где используются более дешевые компоненты для более низкого напряжения. Точить трубу не загорается вовремя, есть риск выхода из строя транзисторов Q1 и Q2 и далее резисторы R1, R2, R3 и R5. Когда лампа загорается, чейнджер сильно перегружен а транзисторы обычно не выдерживают более длительных температурных перегрузок. Когда труба изнашивается, обычно выходит из строя и электроника. Когда трубка старая, может перегореть одна из нитей накала и лампа не загорится. больше не горит. Электроника обычно выживает. Иногда может быть разрыв трубы из-за внутреннего напряжения и разницы температур. Чаще всего лампа выходит из строя при включении питания.

Ремонт электроники

Под ремонтом электроники обычно подразумевается замена конденсатора С3, если он пробит. При сгорании предохранителя, вероятно, будут повреждены транзисторы Q1, Q2 и резисторы R1, R2, R3, R5. Предохранитель можно заменить резистором 0R5. Неудачи можно множить. Например, при закороченном конденсаторе может будут термически перегружены транзисторы и будут разрушены. Лучшими транзисторами для замены оригинальных являются MJE13003, но это не так. легко найти их. Я заменил их на BD129, но сейчас их нет. Существуют и другие варианты, такие как 2SC2611, 2SC2482, BD128, BD127, но я не уверен, что они будут долговечными. Оригинальные транзисторы на нашем рынке отсутствуют. Если не имеет значения размер корпуса ТО220 можно использовать транзисторы MJE13007.

Механическая конструкция

Лампа обычно состоит из двух частей. Одна пластиковая крышка с отверстиями для труб и купюр. Трубка агглютинируется с ним. Вторая, более крупная деталь имеет прорези для купюр с внутренней стороны. Внутри находится печатная плата с компонентами и проводами от трубки. С верхней стороны печатной платы идут провода к верху лампы, где припаяны или проштампован к контакту. Обе пластиковые детали прищелкиваются к себе и местами приклеиваются. Обычно вы можете осторожно использовать маленькую отвертку, чтобы последовательно скруглить в зазор между обеими пластиковыми деталями для выпуска клея. Затем вы должны использовать больше, чтобы открыть лампу. Для закрытия лампы можно только защелкнуть обе пластмасски на себя. Посмотрите на фото открытой лампы.

Проверка

В большинстве этих компактных люминесцентных ламп используется одинаковая или очень похожая проводка. более дорогие лампы используют немного сложную проводку с предварительным подогревом электродов и благодаря этому они имеют более длительный срок службы. Ремонт этих ламп не окупается, т.к. цена более дешевых типов выше. сейчас очень низка, а цена человеческого труда гораздо выше. Схемы подключения возникают при ремонте ламп и являются только для учебы или ремонта. Информация взята из поиска ламп и из источников в разделе ссылок.

Ссылки

  • http://www.simandl.cz/stranky/elektro/starter/starter.htm Страница с описание электронного стартера на чешском языке.

Схема и фото

Bigluz 20W

Компактная люминесцентная лампа Биглуз 20Вт использует классическую схему подключения с небольшими изменениями. Значения деталей изменены для большей мощности.

Фото открытой лампы Биглуз 20Вт.

Изотроник 11 Вт

В лампе Isotronic 11W используется немного измененная проводка, в которой отсутствует пуск. схема с диак. Лампа заводится, вероятно, благодаря конденсатору С1.

Люкстек 8 Вт

В светильнике Luxtek 8W используется классическая проводка с небольшими изменениями. Интересен только термистор, который, вероятно, и зажигает свет, и нить накала. подогрев.

Фото платы с электроникой и верхней стороны крышки.

Maway 11W

Лампа Maway 11W использует другую проводку, как и лампа Isotronic.

Максилюкс 15 Вт

В светильнике Maxilux 15W используется классическая разводка.

Поларис 11 Вт

Лампа Polaris 11W имеет небольшую резьбу и меняет некоторые номиналы компонентов. Проводка классическая.

BrownieX 20 Вт

Лампа BrownieX 20W имеет упрощенную схему подключения, как и лампа Isotronic.

PHILIPS ECOTONE 11 Вт

В светильнике PHILIPS ECOTONE 11W снова используется упрощенная схема подключения, как в светильнике Isotronic. Эта лампа по сравнению с другими имеет правильно подобранные компоненты, что электроника наверное можно жить дольше. Проводка менее обманута, чем другие. Есть катушка L2. для блокировки ВЧ помех и конденсатор С1 на напряжение 1200В, который очень сильно напрягался. Tube превосходит безымянные типы. Цвет света “теплый белый” несет свет классической лампочки и не имеет розовый тон, как и другие. Трубка немного длиннее и имеет больше света по сравнению к другим типам 11 Вт. Все эти лампы, которые у меня есть из нескольких серий, имеют идентичный цветовой тон и яркость. По сравнению с лампами MAWAY, где каждый предмет имеет свой цветовой оттенок, некоторые сломали электронику, у некоторых труба с потерянным вакуумом и т.д… Видно, что лампы от маркированных производителей имеют гарантированный параметров и лучшего качества, чем no-name.

Фотография открытой лампы Philips.

ИКЕА 7W

Светильник ИКЕА 7Вт имеет классическую разводку как у Луксар 11Вт. Значения компонентов изменены на более низкую мощность. Детали достаточно рассчитаны по напряжению. Провалом был перегоревший один из проводов. Лампа работала непрерывно в течение одного года, что составляет более 8500 часов. Срок службы соответствует заявленным на этикетке.

Фотография открытой лампы ИКЕА 7Вт

OSRAM DULUX EL 11W

Лампа OSRAM DULUX EL 11W снова имеет классическую проводку с небольшими изменениями. Она имеет небольшую резьбу и полностью функциональна.

OSRAM DULUX EL 21W

Светильник OSRAM DULUX EL 21W имеет классическую схему подключения. В отличие от предыдущего Лампа OSRAM не имеет термистора для медленного пуска. Она перегорела один нить.

ЕВРОЛИТ 23 Вт

Светильник EUROLITE 23W имеет классическую схему подключения. За схемы спасибо Mard.

SINECAN 5 2x 26-30 Вт

Электронный балласт SINECAN 5 для двух люминесцентных ламп имеет одинаковую схему. как и большинство компактных люминесцентных ламп. Небольшая разница в питании трубки перед диодом Д6 и разводка пусковых конденсаторов С10 и С11 около трубок. Я не совсем понимаю, почему это подключено таким образом. Балласт не имеет предохранитель, но только тонкий провод. Балласты были сломаны из-за перегоревшего электролита. конденсаторы. Разбивает транзисторы и резисторы R3, R4, R5 и R6.

Фотография открытого балласта.

НЕМЕДЛЕННО 25 Вт

Эта лампочка интересна только мощностью 25 Вт. Схема классическая.

PHILIPS GENIE 11 Вт

Лампы Philips Genie я использую уже много лет. Я доволен ими. Их преимуществом является очень компактный размер трубы, что позволяет устанавливать внутри к лампе с небольшим пространством для лампы. Загорается сразу после включения. Я не видел никакого отрицательного влияния на их жизнь.

Разобранная лампочка.

PHILIPS GENIE 14 Вт

Эта лампа имеет почти идентичную схему с их вариантом на 11 Вт. Он имеет два дополнительная защита диодами D6 и D7. Значения нескольких компонентов немного измененный. Транзисторы более мощные типа 13003.

Балласт Landlite EBCF-127-120V-LPF 27 Вт

Нуно Сусена Алмейда успешно починил электронный балласт и прислал мне свой схемы, которые я вам сейчас покажу. Схема очень похожа на многие другие балласты ламп. Для меня интересным является использование удвоителя напряжения, потому что лампа рассчитан на 120В, а электроника рассчитана на 230В. Вот оригинальная статья авторов: http://slug.blog.aeminium.org/2012/03/01/electronic-ballast-repair/

OSRAM DULUX STAR MINI TWIST 11 Вт

Следующая лампа с классическим дизайном. Интересна только его миниатюрная конструкция. У него сломана одна тепловая нить.

Разобранная лампа OSRAM.

Проблемы с флуоресцентным освещением и способы их устранения

» Каталог домашней электропроводки
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Как устранить проблемы с люминесцентным освещением: наиболее распространенные проблемы с люминесцентным освещением и способы их устранения, устранение проблем с люминесцентными осветительными приборами.


Электрическое видео #1

Как избежать электрических ошибок
ПРИМЕЧАНИЕ. Список всех моих полезных видео
будет отображаться в конце этого видео
Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!
Загляните на мой канал на YouTube и подпишитесь!

Узнайте больше о домашней электропроводке
с моим онлайн Видеокурс:
Базовая электрическая проводка дома на примере

Руководство по люминесцентным светильникам и способам их ремонта
Электрика Вопрос: Моя люминесцентная лампа на кухне не включалась быстро, если вообще включалась.

  • Я заменил балласт, который устранил проблему примерно на 3 дня.
  • Теперь снова не включается.
  • Когда вы нажимаете на выключатель, вы видите мерцание света на одном конце U-образных ламп, но это все.
  • Этот светильник имеет 2 люминесцентных лампы U-образной формы.

Спасибо за помощь!
История: Джим, домовладелец из Саутингтона, Коннектикут.

Дополнительные комментарии: Отличный сайт.

Ответ Дэйва:
Джим, спасибо за вопрос по электропроводке.

Как устранить проблемы с флуоресцентным освещением

Применение: Устранение неполадок с флуоресцентными светильниками.
Уровень навыков: от начального до среднего. Этот проект электропроводки лучше всего выполняется лицензированным подрядчиком по электротехнике.
Необходимые инструменты: основные ручные инструменты, тестер напряжения и безопасная лестница.
Расчетное время: зависит от личного опыта, осветительного прибора и доступа к осветительному прибору.
Меры предосторожности: определите цепь осветительного прибора, выключите ее и пометьте примечанием перед началом работы с проводкой.
Примечание. Запасные части для светильника должны быть совместимы с установленными люминесцентными лампами.

Наиболее распространенные проблемы с флуоресцентным освещением и способы их устранения
  • Неисправные лампы
    • Обозначается темными кружками на концах ламп.
    • Просто заменяйте лампы, как правило, каждые два года в зависимости от частоты использования.
    • Если допустить перегорание ламп в патронах, это может привести к перегоранию балласта.
    • При замене балласта всегда заменяйте все лампы и начинайте заново.
    • Лампы
    • намного дешевле балласта, к тому же, вам не нужно какое-то время беспокоиться о лампах.
  • Плохой балласт
    • Как указано выше, при замене балласта убедитесь, что он предназначен именно для используемых ламп.
    • Если в приборе был старый магнитный балласт, вы можете рассмотреть возможность его замены на твердотельный балласт.
    • В большинстве случаев патроны менять не нужно, но опять же, вам нужно будет подобрать лампы к балласту.
    • Твердотельные балласты гораздо более энергоэффективны, выделяют меньше тепла и менее чувствительны к проблемам запуска при низкой температуре.
  • Лампы с одним штифтом
    • Это когда один из контактов лампы не находится в гнезде или не контактирует с гнездом.
    • Это очень распространенная проблема, но ее легко устранить.
    • Снимите лампу и переустановите ее, обращая внимание на совмещение контактов с патроном лампы, а затем поверните лампу, чтобы штифты встали на место.
    • Некоторые патроны предназначены для установки штифтов лампы на место с небольшим усилием.
    • Осмотрите патроны для ламп, чтобы определить тип вашего светильника. Никогда не применяйте силу к лампе.
  • Без провода заземления
    • Люминесцентные лампы требуют, чтобы заземляющий провод от электрической цепи был прикреплен к металлическому каркасу светильника, а заземленный металлический отражатель должен быть установлен в пределах 1/2 дюйма от ламп.
    • В некоторых случаях, когда провод заземления подключен неправильно, люминесцентные лампы могут вообще не загореться или гореть тускло, что приведет к преждевременному перегоранию ламп.
  • Низкие температуры
    • Многие из старых магнитных балластов медленнее запускаются при более низких температурах, и после запуска лампы мерцают, пока не прогреются.
    • Например: более ранние балласты неэлектронного магнитного типа имеют минимальную пусковую температуру от 50 до 60 градусов по Фаренгейту для ламп T12 F40, однако более новые балласты электронного типа имеют минимальную пусковую температуру 0 градусов по Фаренгейту для ламп T8 F32.
    • Как видите, в более холодных условиях лучше заменить осветительную арматуру на электронный балласт и установить новые лампы, что устранит проблемы, связанные с низкой температурой.
Узнайте больше об установке домашнего освещения

Как установить электрическую проводку на кухне

Электрическая проводка на кухне

Большинство новых электрических схем с пояснениями для проектов с фотографиями и схемами проводки .

Использование тестировщиков для определения проблем с электричеством

Тестеры, чтобы помочь решить проблемы с электричеством

Устранение неисправностей. Электрика
Типы Electrics Tepers

9000 -recorms Curithers для фиксации 908 9000 9000 . для осветительных приборов


Вам также могут быть полезны:

Видео по электромонтажу #2


Домашняя электропроводка Видео по этой теме и не только

Загляните на мой канал YouTube и подпишитесь!

Руководство Дейва по домашней электропроводке:

» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.



Идеально подходит для домовладельцев, студентов,
Handyman, Handy Women, and Electricians
Includes:
Wiring GFCI Outlets
Wiring Home Electric Circuits
120 Volt and 240 Volt Outlet Circuits
Wiring Light Switches
Wiring 3-проводная и 4-проводная электрическая плита
Электропроводка 3-проводная и 4-проводная сушильная линия и розетка
Устранение неполадок и ремонт электрической проводки
Способы модернизации электропроводки
Коды NEC для домашней электропроводки
. …и многое другое.


Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь в местном строительном управлении по поводу разрешений и инспекций для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!

Бесконтактный электрический тестер
Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=”clear: left”>

Самый быстрый способ проверить неисправность электропроводки!

Тестер розеток
Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
