Контактно транзисторная система зажигания

Контактно-транзисторная система зажигания!

Схема контактно-транзисторной системы зажигания двигателей ЗИЛ-130, ГАЗ-53А и др.!

Повышение степени сжатия и частоты вращения коленчатого вала двигателя, происходящее в процессе развития конструкций автомобильных двигателей, влечет за собой повышение напряжения системы зажигания.

В процессе эксплуатации напряжение изменяется из-за обгорания электродов свечей и увеличения зазора между ними. С одной стороны, это обстоятельство вызывает дополнительное возрастание напряжения, необходимого для пробоя промежутка между электродами свечей, а с другой — износ прерывателя-распределителя и повышение переходного сопротивления всех контактов первичной цепи и постепенное снижение напряжения системы зажигания.

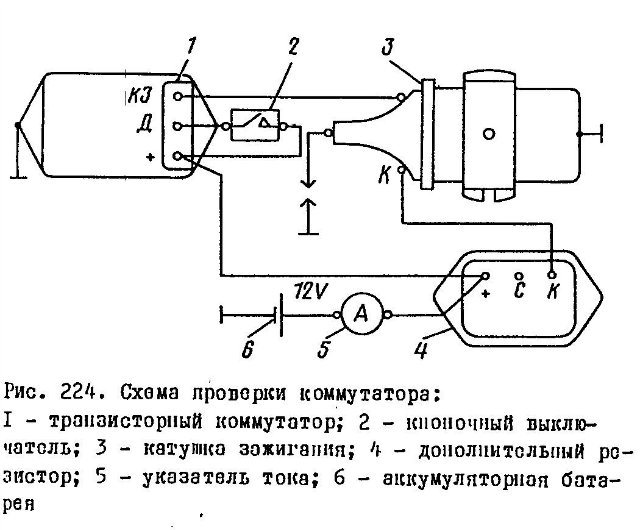

Для повышения надежности и долговечности работы приборов системы зажигания и устранения недостатков на большинстве многоцилиндровых двигателей устанавливают транзисторные системы зажигания, разновидностью которых и является контактно-транзисторная система зажигания, в которой широкое применение получили полупроводники. Полупроводниковые приборы могут быть использованы в качестве усилителя, включенного между первичной обмоткой катушки зажигания и прерывателем с тем, чтобы уменьшить ток в момент размыкания его контактов и одновременно увеличить ток в первичной обмотке катушки. По этому принципу и выполняются контактно-транзисторные системы зажигания, в которых применяют прерыватель-распределитель обычной конструкции, но между ним и катушкой зажигания включают полупроводниковый усилитель, часто называемый полупроводниковым коммутатором.

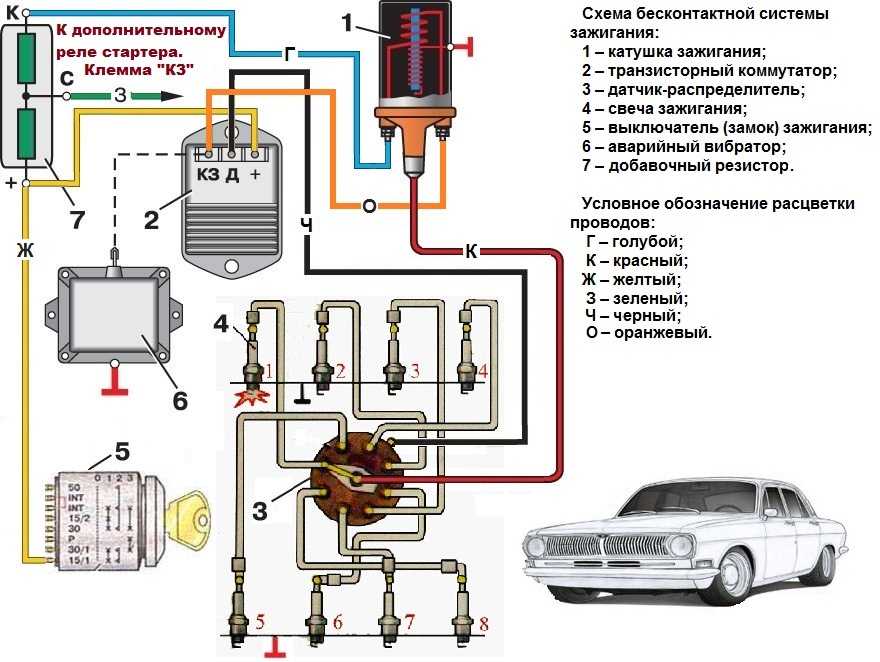

Дальнейшим усовершенствованием системы зажигания является замена прерывателя импульсным генератором с полупроводниковым усилителем. Поэтому ток в первичной цепи катушки зажигания получается прерывистым. На таком принципе основаны схемы бесконтактных транзисторных систем зажигания, которые из-за отсутствия контактов имеют более высокую надежность.

При включенном зажигании и разомкнутых контактах прерывателя (рис. 11.7) транзистор закрыт. В момент замыкания контактов прерывателя в цепи управления транзистора будет проходить ток 0,3— 0,8 А (в зависимости от скорости вращения кулачка прерывателя).

Путь тока в цепи управления транзистора показан штриховыми стрелками: « + » аккумуляторной батареи — зажим КЗ тягового реле стартера — зажим AM выключателя зажигания — ротор выключателя — зажим КЗ выключателя — два добавочных резистора, соединенных клеммами ВКБ и ВК — первичная обмотка катушки зажигания — безымянный зажим транзисторного коммутатора — переход эмиттер Э — база (Б) транзистора — первичная обмотка импульсного трансформатора — замкнутый контакт прерывателя — «масса» — « — » батареи.

При прохождении тока управления происходит резкое снижение сопротивления перехода эмиттер — коллектор (Э—К) транзистора, и он открывается, включая цепь рабочего тока низкого напряжения первичной цепи зажигания.

Путь рабочего тока низкого напряжения показан сплошными стрелками: « + » аккумуляторной батареи — зажим КЗ тягового реле стартера — выключатель зажигания — резисторы — первичная обмотка катушки зажигания — безымянный зажим транзисторного коммутатора — переход эмиттер-коллектор (3—К) транзистора 7 — «масса»—«—» аккумуляторной батареи.

Сила тока в этой цепи зависит от напряжения источника, величины сопротивления, индуктивности первичной цепи и времени замкнутого состояния контактов прерывателя.

При размыкании контактов прерывателя ток управления прерывается, что вызывает резкое повышение сопротивления транзистора, он закрывается, выключая цепь рабочего тока первичной цепи зажигания.

Резкое прерывание тока в первичной обмотке катушки зажигания сопровождается резким уменьшением магнитного потока, который пересекает витки вторичной и первичной обмоток, сердечник и кольцевой магнитопровод. При этом во вторичной обмотке индуктируется э.д.с. от 17 до 30 кВ, а в первичней обмотке катушки э.д.с. самоиндукции не превышает 100 В.

Ток высокого напряжения из вторичной обмотки катушки зажигания поступает на распределитель, затем на свечу зажигания, «массу» и возвращается во вторичную обмотку.

Э.д.с. самоиндукции первичной обмотки катушки зажигания вызывает заряд конденсатора, который защищает транзистор от действия э. д.с., а электролитический конденсатор защищает транзистор от импульсных перенапряжений.

Рис. 11.7. Схема контактно-транзисторной системы зажигания двигателей ЗИЛ-130, ГАЗ-53А и др.:
1—транзисторный коммутатор; 2, 5— конденсаторы; 3, 8, 12— резисторы; 4, 6— соответственно диод-стабилитрон Д„ и диод Д; 7— транзистор; 9— импульсный трансформатор; 10— прерыватель; 11 — распределитель; 13— катушка зажигания; 14 — аккумуляторная батарея; 15 — добавочные резисторы; 16 — выключатель зажигания с зажимами AM, КЗ и СТ; 17 — тяговое реле стартера; М, К. Р — зажимы транзисторного коммутатора

Диод Д1 препятствует протеканию тока через диод-стабилитрон Дет в прямом направлении, минуя первичную обмотку катушки зажигания. Кремниевый диод-стабилитрон Дет предназначен для защиты транзистора от пробоя э.д.с. самоиндукции.

С системой зажигания ГАЗ-3307 можно ознакомится вот в этой статье:

Система зажигания ГАЗ-3307.
