ТДА 2030 – качественная микросхема для УНЧ с множеством защит
ТДА 2030 — это микросхема усилителя низкой частоты TDA2030A, которая считается одной из самых популярных в сообществе радиолюбителей. Данный электронный прибор отличается великолепными электрическими параметрами и, что не маловажно — низкую стоимость. Все эти данные дают возможность без проблем и не тратя больших денежных средств, собрать на ней усилитель низкой частоты с высоким качеством звучания и мощностью 18 Вт.
Кроме доступности и легкости в сборке УНЧ, микросхема TDA2030A обладает рядом скрытых преимуществ, используя которые, можно изготовить множество нужных и хороших приборов. ИМС ТДА 2030 является усилителем мощности звука АВ-класса, либо может служить драйвером для усилителя рассчитанного на мощность 35 Вт, в комплекте с мощными транзисторами в выходном каскаде.
Она в состоянии обеспечить высокий ток в выходном тракте схемы, не имеет серьезных гармонических искажений, работает в широкой полосе частот звукового сигнала.
Кроме этого, данная микросхема отличается от других аналогичных приборов незначительными собственными шумами, снабжена защитой от короткого замыкания в нагрузке.
Также ТДА 2030 снабжена системой лимитирования выходной мощности в автоматическом режиме, создавая при этом комфортные условия для работы выходных транзисторов. Чип имеет встроенную защиту от перегрева, которая срабатывает на отключение при достижении температурной составляющей на кристалле +150°С.
TDA2030 абсолютно надежная микросхема для усилителя мощности звука, развивающего мощность на выходе на 18Вт.
Технические характеристики TDA 2030(A)
Напряжения питания……………………………от ±4.5 до ±18 В
Потребляемый ток покоя…………………. 90 мА макс.
Выходная мощность…………………………….18 Вт тип. при ±18 В, 4 Ом и d = 10 %
…………………………………………………………….. 14 Вт тип. при ±18 В, 4 Ом и d = 0.5 %
Номинальный частотный диапазон……….20 — 80.000 Гц
Для большинства радиолюбителей эта микросхема является просто находкой, да еще и за такие смешные деньги.
Кроме этого, если использовать ее по мостовой схеме включения, то она способна обеспечит выходную мощность 28 Вт. А при задействовании в выходном каскаде пары дополнительных мощных транзисторов, то на выходе вы получите 35 Вт.
[adsens]
Ниже приведена схема очень простенького двуполярного питания ТДА 2030 с мощностью в нагрузке 14 Вт
Принципиальная схема включения TDA2030 с дополнительными мощными транзисторами на выходе — 34 Вт
Здесь показан принцип включения TDA2030 используя мостовую схему, гарантирующую мощность на выходе — 28 Вт
На снимках ниже представлены печатные платы для усилителей на TDA2030(A)
Печатка для TDA2030 (Изображение со стороны дорожек)
Печатка для TDA2030 с дополнительными мощными транзисторами на выходе — 34 Вт (Изображение со стороны дорожек)
Печатка для TDA2030 — включение в мост (Изображение со стороны дорожек)
Усилитель на TDA2030A
youtube.com/embed/K0hgH-bacv4″ frameborder=”0″ allowfullscreen=”allowfullscreen”> Скачать печатку для TDA2030: tda2030
Скачать печатку для TDA2030 с выходными транзисторами: tda2030_tranz
Скачать печатку для TDA2030 мостовое: tda2030_most
Представленные файлы имеют формат: .lay
Поэтому для их открытия потребуется программа: Sprint-Layout 5.0
TDA2030A схема усилителя, включения с однополярным питанием
Главная » Микросхемы
Микросхема TDA2030A часто используется в схемах усилителя благодаря хорошим техническим характеристикам. Кроме того она недорогая и поэтому чрезвычайно популярна у многих радиолюбителей. Например, с её помощью и небольшим количеством электронной обвязки можно собрать неплохой усилитель звука мощностью до 18 Вт и другие, не менее интересные и полезные электроприборы. В её состав включены защитные схемы предохраняющие последнюю от выхода из строя. В этой статье приведены примеры её применения в схемах усиления.
Более подробно со всеми характеристиками можно ознакомиться в статье TDA2030A.
Содержание
- Для двуполярного источника питания
- Для однополярного источника питания
- Применение внешних транзисторов
- Мостовая
- Наборы для начинающих
Для двуполярного источника питания
Типовая схема включения TDA2030, с номиналами основных электронных компонентов, для одноканального усилителя с двуполярным питанием (Spilt Power Supply) приведена ниже. В ней микросхема работает как неинвертирующий усилить низкой частоты. Коэффициент усиления (GV) задается отношением величин резисторов R2 и R3, входящих в цепь отрицательной обратной связи. Его значение расчитывают по следующей формуле GV=1+R3/R2 подбирается с помощью резистора R2. При этом, вместе с увеличении R2 растет и GV.
Конденсатор С2 подбирается так, чтобы его емкостное сопротивление (XC), на самой низкой частоте (F), было на порядок меньше значений резистора R2. Согласно формуле XC=1/(2xπ×F×C), для F=40 МГц и C2=47 мкФ, оно будет составлять 1/(2*3,14*40*0,0000047) = 85 Ом.
Входное сопротивление усилителя зависит от резистора R1. Цепочка состоящая из R4 и С7 нужна для частотной стабилизации устройства. Диоды VD1 и VD2 должны быть способны выдержать прямой ток 1 А и обратное напряжение 100 В. Это могут быть отечественные КД209 или КД226, также можно взять зарубежный 1N4007. Если используется однополярный источник питания, то можно использовать следующую схему.

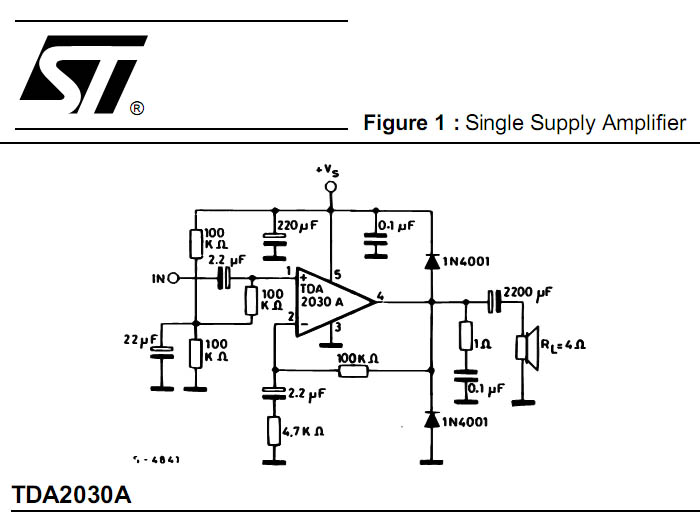

Для однополярного источника питания
Типовая схема с однополярным источником питания (ИП) отличается от предыдущей наличием цепи смещения, необходимой для обеспечения на выходе (Output 4) микросхемы половину от величины питающего напряжения. Эта цепь состоит из делителя (R1,R2) и сопротивления R3. Она требуется для обеспечения одинакового усиления как отрицательной, так и положительной полуволн.
Коэффициент усиления устанавливается отношением величин R4 и R5. Технические характеристики этого усилителя при питающем напряжении +36 В эквивалентны предыдущей схеме с двуполярным питанием от +18 до -18 В.
Применение внешних транзисторов
Если есть желание получить более повышенную мощность усиления, применяют схему включения TDA2030 с силовыми внешними транзисторами. При питающем напряжении ±18 В она может выдать до 35 Вт на нагрузку величиной в 4 Ом. В цепи питания микросхемы находятся резисторы R3 и R4. Если напряжение входного сигнала небольшое, то ток потребляемый микросхемой, маленький. Питание подаваемое с R3 и R4 на базы транзисторов VT1 и VT2 недостаточно для их открытия. В этом случае усиление сигнала происходит за счет транзисторов встроенных внутрь микросхемы.
При увеличении сигнала на входе ток, потребляемый TDA2030, увеличивается. Когда он станет равным 0,3 … 0,4 А падение напряжения на R3 и R4 достигнет величины 0,45 … 0,6 В. При этом VT1 и VT2 откроются, вследствие чего повысится мощность на нагрузке. В качестве выходных транзисторов можно использовать комплементарную пару КТ818 и КТ819.
Мостовая
В мостовой схеме используются две TDA2030, которые работают в противофазе.
Для обеспечения такого режима работы напряжение с выхода DА1, через делитель (R6 и R8), приходит на инвертирующий вход DА2. Это позволяет увеличить выходную мощность.
Например, при напряжении источника питания ±16 В она может достигать 32 Вт на нагрузке величиной в 4 Ома.
Наборы для начинающих
В настоящее время в сети интернет и на прилавках радиомагазинов встречаются не только готовые модули с применением рассмотренных решений, но и наборы для начинающих радиолюбителей. Пример сборки усилителя звуковой частоты с использованием такого конструктора приведен в видео.
Вместе с тем, многим радиолюбителям интереснее найти и спаять все самим. Скачать для этого один из datasheet на TDA2030 (STMicroelectronics), в котором также представлены примеры её применения, можно по ссылке.
