Tda7384 схема подключения: Усилитель на TDA7384 (4 канала по 25Вт)

0 Comments

Усилитель на TDA7384 (4 канала по 25Вт)


Схемы включения микросхемы 7375

Схема усилителя звука на микросхеме с печатной платой

Исходная схема:

Конечная схема:

И стерео вариант тоже приведем, на всякий случай:

Начнем с преобразования усилителя. Для этого снимаем конденсаторы C19 и C20, чтобы разорвать цепь сигнала. Затем соединяем контактные площадки после них, которые соединены с ножками 4 и 5 интегрированного усилителя мощности с его ножками 11 и 12. Таким образом подаем одинаковый сигнал на все 4 усилителя TDA7375, что позволяет им работать в мостовом включении. Затем мы удаляем электролитические конденсаторы C23 и C24, отсекающие постоянное напряжение, которые не нужны при работе второй пары каналов в мосте, и заменяем их перемычками для проводов, чтобы на крайних проводах разъема CON1-1 получался мостовой выход второго канала.

Средний кабель должен быть удален, а крайний обрезан на плате под разъемы RCA, предназначенные для подключения сателлитов. Подключаем динамики к этим крайним проводам разъема CON1-1 и разъемам заводского сабвуфера. Вот как должна выглядеть плата после доработки:

В случае эффекта подавления низких частот меняем провода одного динамика с другим, например, подключенного к CON1-1, чтобы оба динамика играли в согласованной фазе. Это можно проверить подав синусоидальный НЧ сигнал на вход усилителя, оба должны при правильном подключении дергаться в одном направлении.

Кроме того, также можем использовать усилитель на TDA7375 в автомобиле. Просто подключите источник питания или аккумулятор 12 В к разъему CON2. Оставляя диоды D1, D2, D3 и D4, схема устойчива к обратной полярности источника питания, однако при этом на диодах происходит падение напряжения и потеря мощности. Чтобы избежать этого удалите диоды либо подключите источник питания параллельно фильтрующему конденсатору C33, не забывая использовать предохранитель, либо используйте разъем CON2 и замените диоды D2 и D4 на перемычки для проводов и подключите источник питания в соответствии с полярностью, отмеченной на фотографии платы, к разъему CON2.

А ещё можете переделать этот УНЧ в стерео-усилитель в режиме двойного моста, удалив электролитические конденсаторы C23 и C24, заменив их перемычками, вынув конденсатор C28, не заменяя его перемычкой, а затем соедините ножки 4 и 5 с колодкой конденсатора C19 ближе к встроенному усилителю мощности и ножкам 11 и 12 с аналогичной конденсаторной площадкой C20.

Недавно была сделана аналогичная модификация на основе сдвоенной микросхемы TDA7378, и пока она работает в автомобиле без проблем. Скачать плату и даташит к TDA7375

Похожие материалы

  • Усилитель УНЧ на TDA1558
  • УМЗЧ с крайне глубокой ООС
  • Транзисторный усилитель мощности для диапазона 144 и 430 МГц
  • бестрансформаторный лампово-транзисторный усилитель мощности
  • Усовершенствованный бестрансформаторный лампово-транзисторный усилитель мощности
  • Ламповый усилитель на EL84
  • Двухтактный усилитель на лампах 6П13С
  • УКВ (FМ) усилитель мощности 1.5 Вт
  • Приемник для охоты на лис на диапазон 80 метров
  • Широкополосный реверсивный усилитель
Всего комментариев:
Социальные сети
Календарь
ПнВтСрЧтПтСбВс
1234567
1213
16
25
30
Статистика
Посешаемость
Рекламный блок
Радиолюбитель 2020

Схемы включения операционных усилителей

Усилитель низкой частоты на микросхеме TDA7384

Всем радиолюбителям привет !

Представляю Вам свою первую работу: “Усилитель низкой частоты на микросхеме TDA7384″

УНЧ выполнен на интегральной микросхеме TDA7384, содержащей четыре идентичных УНЧ по 40 ватт.

Технические характеристики усилителя: Uпит……………….9-18 V F выхода………….20-20000Hz I покоя…………….250mA I потр. макс………10А

Микросхему я выпаял из сломанной магнитолы “Kenwood”, модель, уже, не помню какая. Для начала нашел в “инете” datasheet на TDA7384. Потом определился, где я буду использовать этот усилитель, и приступил к созданию затеянного. Первым делом выпаял из старых плат нужные детали, затем нашел в интернете печатную плату TDA 7384.lay и приступил к делу.

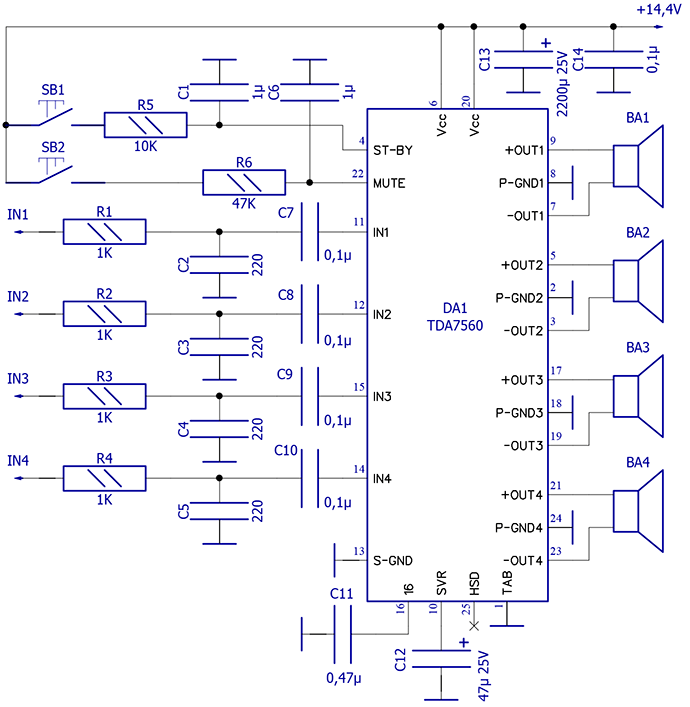

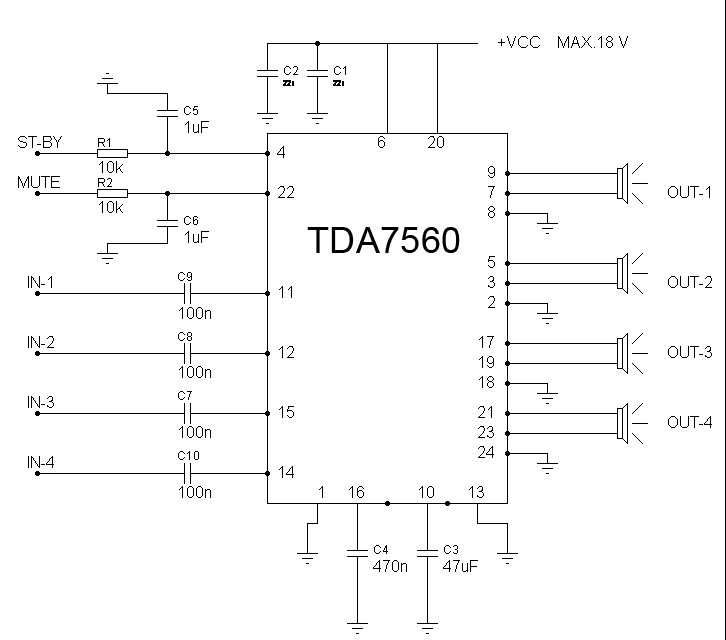

Схема усилителя низкой частоты на TDA7384:

Схема усилителя на TDA7384

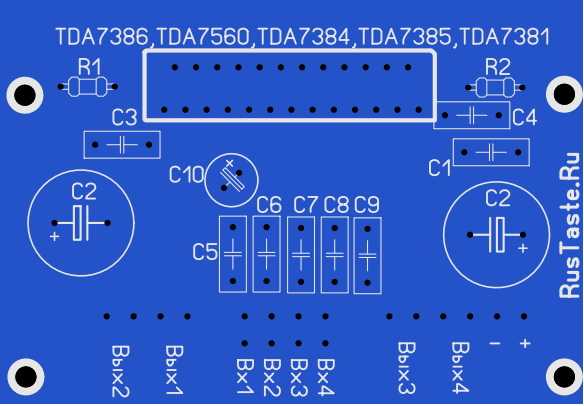

Печатная плата усилителя в формате .Lay:

Печатная плата УНЧ на TDA77384 в формате .Lay

Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита. Конструкция предусматривает подключение усилителя как к стереофоническому источнику, с последующим раздвоением каждого канала, так и к квадрофоническому источнику. Квадрофонический источник необходимо подключать к входам Вход 1, Вход 2, Вход 3, Вход 4. Стереофонический источник подключается к замкнутым контактам Вход 1/Вход 2 и Вход 3/Вход 4:

Схема подключения усилителя в режиме “Стерео”

Микросхему нужно установить на теплоотвод площадью не менее 400 кв. см или 150-200 кв. см с кулером! Выполнив вышесказанные условия, получилась вот такая плата с радиатором и кулером от старого ПК:

Готовая плата усилителя низкой частоты_1

Готовая плата усилителя низкой частоты_2

Плата получилась не очень, делал при помощи принтера, утюга и хлорного железа.

Вход на усилитель стерео (подключается к замкнутым контактам Вход 1/Вход 2 и Вход 3/Вход 4), выход – квадрофонический (необходимо подключать к входам Вход 1, Вход2, Вход3, Вход4), маленький штекер – питание кулера = 12 вольт:

Разъемы для подключения усилителя низкой частоты

Теперь надо найти для него 12 вольтовый источник питания. Я использовал блок питания от компьютера, так как он достаточно мощный и занимает мало места.

Удалил все не нужные провода, оставив 12 вольт – жёлтый провод (у меня красный) и запуск БП – зелёный провод:

Блок питания для усилителя низкой частоты

Подключил БП к усилителю, ничего не задымилось, значит всё сделано правильно, можно пробовать подключать колонки (звуковой сигнал я взял от ПК):

передние: задние:

Передние и задние колонки для усилителя

Подключил, всё заработало, УРА !!! Но громкость на передних и задних колонках разная, что делать?

Порывшись в “инете”, нашёл схему предварительного усилителя на микросхеме К157УД2, её можно заменить на К157УД3:

Схема предварительного усилителя на К157УД2

Нарисовал на листе бумаги А4 будущую плату с подбором нужных деталей:

Рисунок печатной платы предварительного усилителя на К157УД2

После этого отсканировал и отредактировал в программе Paint Net, вот что получилось:

Подготовленная печатная плата предварительного усилителя для ЛУТ

Я думаю, что получилось не хуже чем в других программах. Такой способ будет полезным тем, у кого не получается работать в программах созданных для рисования плат.Вот что у меня получилось:

Готовая плата предварительного усилителя на К157УД2_1

Готовая плата предварительного усилителя на К157УД2_2

Плата получилась немного лучше предыдущей, я думаю что всё дело в хлорном железе, буду пробовать травить платы в чём то другом.

Если будете использовать четыре канала на входе усилителя, нужно будет сделать две такие платы, регулировка будет на все четыре канала. В моём варианте регулировка осуществляется одновременно по двум передним и по двум задним колонкам.

Собираем всё в подходящий корпус и подключаем:

После подключения построчными резисторами R7, R8 регулируем громкость на колонках и пользуемся. Чтобы не разбирать усилитель, при подключении других колонок, или другого входного звукового сигнала, подстрочные сопротивления можно заменить на переменные и вывести их на переднюю панель.

Приложения к статье:

«Даташит» на микросхему TDA7384A (302. 3 KiB, 5,151 hits)

«Даташит» на микросхему К157УД2 (95.3 KiB, 11,956 hits)

Печатная плата УНЧ на TDA7384 в формате .Lay (63.6 KiB, 4,162 hits)

Уважаемые друзья и гости сайта!

Не забывайте высказывать свое мнение по конкурсным работам и принимайте участие в голосовании за понравившуюся конструкцию на форуме сайта. Спасибо.
