Микросхема TDA7388. Часть 1 – описание и характеристики

• Автомобильный усилитель
• Класс AB
• TDA7388

Микросхема TDA7388 представляет новую технологию четырехканальных (4 x 45 Вт) усилителей мощности класса AB для систем HI-END в автомобильных приложениях.

Благодаря полностью комплементарной структуре PNP/NPN выходной сигнал TDA7388 может практически достигать значения питающего напряжения (Rail to Rail) без применения вольтодобавочного конденсатора.

ОСОБЕННОСТИ

• Высокая выходная мощность 4 x 45W @ 4R
• Малые искажения и минимальный выходной шум
• Функции STD-BY и MUTE
• Автоматическое включения режима MUTE при детектировании пониженного напряжения питания
• Минимум внешних компонентов
• Фиксированный коэффициент усиления 26 dB
• Отсутствует внешняя обратная связь и вольтодобавочный конденсатор
• Корпус Flexiwatt25

ЗАЩИТЫ

• Короткое замыкание выхода на общий или питающий провод
• Большая индуктивность нагрузки
• Перегрев кристалла
• Пропадание нагрузки
• Обрыв общего провода
• Переполюсовка
• Статическое напряжение

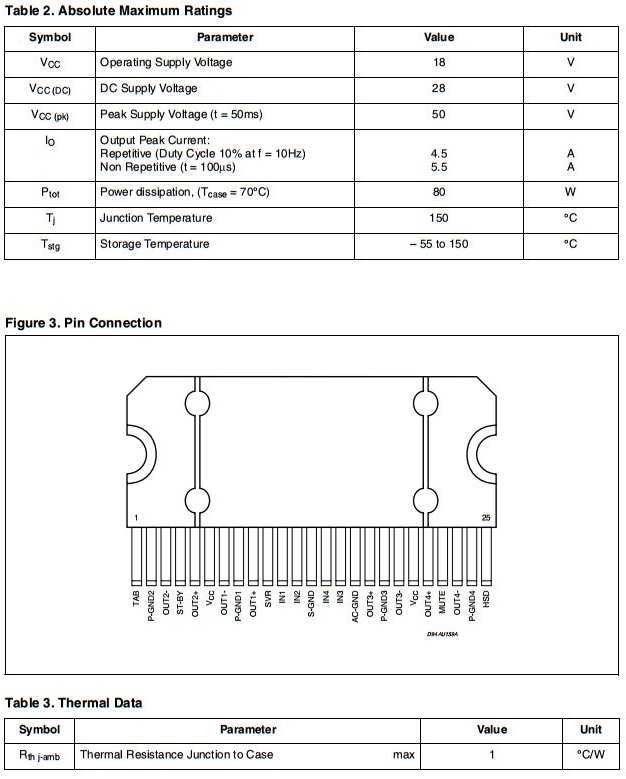

Таблица максимальных значений
Символ	Параметр	Величина
VS	Рабочее напряжение питания	18 V
VS(DC)	Напряжение питания (микросхема в ждущем режиме)	28 V
VS(pk)	Напряжение питания (импульс t = 50 ms)	50 V
IO	Выходной ток – периодический (D = 10%, f = 10 Гц) – непереодический (t = 100 мкС)	4. 5 A 5.5 A
Ptot	Мощность рассеивания (температура корпуса 70 0С)	80 W
Tj	Температура кристалла	150 0С
Tstg	Температура хранения	– 55 … + 150 0С
Rth j-case	Тепловое сопротивление кристалл-корпус (max)	1 0C/W

Распиновка микросхемы TDA7388

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Условия теста (если не указано другое): V

S = 14.4 В; f = 1 кГц; R_g = 600 Ом; R_L = 4 Ом; T_amb = 25 °C.

Параметр	Условия теста	Значение
Ток покоя	RL = ∞	120 – 350 mA
Выходное смещение	Режим воспроизведения	±100 mV
Скачек напряжения во время вкл. /выкл.		±80 mV
Усиление по напряжению		25 – 27 dB
Выходная мощность	THD = 10 %, Vs= 14.4 V	26 W (typ)
Максимальная выходная мощность (немузыкальная)	Vs= 14.4 V Vs= 15.2 V	41 W 45 W
Гармонические искажения	POUT = 4 W	0.04 % (typ)
Подавление пульсаций источника питания	f = 100 Hz, VR = 1 VRMS	50 – 65 dB
Верхняя частота среза	POUT = 0.5 W	100 – 200 kHz
Входное сопротивление		70 – 100 kOhm
Стереоразделение	f = 1 kHz, POUT= 4 W	60 – 70 dB
Потребляемый ток в ждущем режиме	VST-BY = 0	20 uA (max)

Зависимость выходной мощности от напряжения питания (R_LOAD = 4 Ом)

СОВЕТЫ ПО ПРИМЕНЕНИЮ

На рисунке ниже приведена типовая схема включения микросхемы TDA7388 для использования в четырехканальном режиме.

SVR конденсатор C6 регулирует время включения и выключения микросхемы, а, следовательно, играет существенную роль в оптимизации щелчков во время переходных процессов. Минимальная рекомендуемая величина составляет 10 мкФ.

Входной сигнал для TDA7388 подается относительно общего провода (ground-compatible inputs) и может достигать пиковой величины до ±8 В без боязни вывести микросхему из строя. При использовании входных конденсаторов C1 – C4 по 0,1 мкФ нижняя частота среза будет 16 Гц.

Для управления режимами ST-BY и MUTE может быть использованы CMOS выводы микроконтроллера или любые внешние маломощные транзисторы. RC цепи (R1C9 и R2C10) используются для сглаживания управляющих сигналов, что препятствуют возникновению каких-либо слышимых щелчков при управлении микросхемы.

Поскольку нормальный ток управления 22 вывода (цепь MUTE) составляет около 10 мкА, то максимальное значение резистора R2 равно 70 кОм. Данный факт позволяет использовать небольшой по величине конденсатор 1 мкФ (C10).

Для бесшумного (без щелчков) возврата усилителя из режима ожидания (ST-BY) скорость напряжения перехода должна быть меньше 2.5 В/мс. Если использовать режимы ST-BY и MUTE не планируются, то соответствующие выводы можно подключить непосредственно к шине питания.

При появлении паразитных шумов на выходе усилителя, следует на вход микросхемы подключить ФНЧ первого порядка (1 кОм плюс конденсатор 220 пФ).

За более подробной информацией следует обратиться к заводскому техническому описанию.

Datasheet TDA7388 Rev. 5 (605 KB)

АНАЛОГИ (PIN TO PIN)

В таблице приведены микросхемы, имеющие одинаковую распиновку (pin-to-pin аналоги). Прежде чем менять одну микросхему на другую, следует внимательно изучить заводское техническое описание на предмет совместимости.

Автор не несет ответственности за достоверность информации по аналогам, приведенную в данной таблице. Тщательно проверяйте соответствие микросхем по техническому описанию.

ИМС	Описание	Примечание
TDA7381	4 x 25 W quad bridge car radio amplifier	Отличие: 25 вывод – диагностика
TDA7382	4 x 22 W four bridge channels car radio amplifier	Отличие: 25 вывод – клип-детектор
TDA7383	4 x 30 W quad bridge car radio amplifier	Отличие: 25 вывод – клип-детектор
TDA7384A	4 x 46 W quad bridge car radio amplifier
TDA7385	4 x 42 W quad bridge car radio amplifier	Отличие: 25 вывод – диагностика
TDA7386	4 x 45W quad bridge car radio amplifier
TDA7387	4 x 41 W quad bridge car radio amplifier
TDA7388	4 x 45 W quad bridge car radio amplifier
TDA7389	4 x 45W quad bridge car radio amplifier	отличие: 25 вывод – клип-детектор
TDA7454	4 x 35 W high efficiency quad bridge car radio amplifier	отличие: 16 вывод – переключение режимов и 25вывод – клип-детектор
TDA7850	4 x 50 W MOSFET quad bridge power amplifier	отличие: 25 вывод – выход HSD/OD
TDA7851F	4 x 48 W MOSFET quad bridge power amplifier	отличие: 25 вывод – выход OD
TDA7854	4 x 47W MOSFET quad bridge power amplifier	отличие 25 вывод – выход клип-детектор
STPA001	4 x 50 W MOSFET quad bridge power amplifier	Только в корпусеFlexiwatt25. Отличие: 25 вывод – OFFSET DETECTOR OUT
STPA002	4 x 52 W quad bridge power amplifier with low voltage operation	Только в корпусеFlexiwatt25. Отличие: 25 вывод – OFFSET DETECTOR OUT

ПОХОЖИЕ МАТЕРИАЛЫ

Добавить комментарий

четырех канальный усилитель на микросхеме TDA7388, TDA7560

Данный четырех канальный усилитель будет интересен автолюбителям, тем, кто хочет создать домашний кинотеатр с акустическим 3 D – эффектом, а также начинающим радиолюбителям из-за простоты сборки.

Характеристики усилителя

• Напряжение питания от 10 до 18В, рекомендованное 18В, только при этом напряжении можно рассчитывать на максимальную мощность усилителя. При таком диапазоне напряжения найти подходящий блок питания не составит труда, а также данный усилитель отлично подойдет для установки в автомобиль.
• Технология выходного каскада усилителя MOSFET, то есть используются полевые транзисторы.
• Диапазон воспроизводимых частот от 20 до 20 000 Гц, класс усилителя AB.
• Защиты от короткого замыкания выходного каскада усилителя, защита от переполюсовки, от перегрева, а также функции ST-BY и MUTE.
• Рассчитан на работу с нагрузкой 4 Ом и выдает до 41 Вт на канал номинальной мощности.
• Прост в изготовлении, широко распространен и дешев.

Схема включения TDA7388, TDA7560

Рекомендации по сборке усилителя.

Усилитель собирается на печатной плате размерами 70х35мм.  Электролитические конденсаторы следует использовать напряжением от 25В, остальные лучше взять пленочные. Микросхема TDA7388 взаимозаменяема с TDA7560. Выходной каскад работает в мостовом режиме, поэтому разделительные конденсаторы на динамики не требуются.

После сборки усилителя из рабочих деталей, усилитель начинает работать и не требует наладки.

Однако следует учесть, что выводы MUTE и ST-BY должны быть замкнуты на плюс, данные функции включаются путем разъединения их выводов от плюсовой шины.

При использовании блока питания 12В или автомобильной сети, для питания усилителя, следует учесть, что максимальный потребляемый ток может достигать 15А.

Также усилителю требуется большой радиатор 50см², для рассеивания более 120Вт, его размеры можно снизить путем установки охлаждающего вентилятора.

Скачать печатную плату

Если будете использовать блок питания от ПК то полезно будет знать. Для запуска ATX блока питания, требуется замкнуть зеленый провод и черный, в колодке идущую на материнскую плату.  Для того чтобы блок питания не уходил в защиту, нужно помимо 12В шины нагрузить и 5В шину, например лампочкой накаливания.

Готовая плата выглядит примерно так.

Дорожки следует обязательно залудить, если этого не сделать, то со временем медь будет окислятся. Также за счет олова увеличивается сечение проводника. Дорожки идущие с выхода усилителя лучше укрепить проволокой, путем припаивания ее поверх дорожки. Так как ток проходящий по этим дорожкам может быть приличным, а размеры платы не позволяют сделать их достаточно большого сечения. Либо разводить плату на двухстороннем стекло текстолите.

Микросхему установил на радиатор от музыкального центра. Плату зафиксировал двумя болтиками к радиатору. Конструкция получилась достаточно жесткая.

Для использования всех 4 каналов я использовал простой делитель сигнала. То есть сигнал с одного канала делится на два.

На этом все. Если у Вас есть замечания или предложения по данной статье, прошу написать администратору сайта.

Успехов!

TDA7388 Схема – Схема 4-х канального усилителя

Счетверенный мостовой автомобильный аудиоусилитель 4 x 45

Tda7388 представляет собой усилитель мощности класса AB ic . Упаковка в flex ватт 25, и она должна быть разработана для применения автомобильного стереоусилителя High End. Он состоит из полностью дополняющих друг друга конфигураций PNP и NPN. Это также позволяет колебаться выходного напряжения от шины к шине, поэтому вам не нужно применять бутстрепные конденсаторы.

TDA7388 ИС

Микросхема усилителя состоит из встроенных 4-канальных аудиоусилителей. ИС с высокой выходной мощностью. Мощность Вт при RMS на каждый канал усилителя составляет 45 Вт при максимальном сопротивлении 4 Ом .

Оптимальная конфигурация схемы 4 x 26 Вт / 4 Ом при 14,4 В, 1 кГц . Схема усилителя звука, имеющая больше возможностей.

Особенности

• Низкий уровень искажений
• Обеспечивает низкий выходной шум.
• Наличие функции ожидания.
• Наличие функции автоматического отключения звука при обнаружении минимального напряжения питания.

Защита

• Отличная защита выхода при коротком замыкании на землю и подаче напряжения на подключенную нагрузку.
• Очень индуктивная нагрузка.
• Обеспечение повышенной температуры чипа, с мягким термоограничителем.

Распиновка микросхемы TDA7388

Распиновка микросхемы TDA7388

Схема соединений TDA7388

Схема соединений TDA7388

• Инвертор мощности на основе ШИМ SG 3525 ic – схема и печатная плата

  SG 3525 ic представляет собой микросхему, производящую ШИМ. Это может быть доступно во всех магазинах электроники с самой низкой ценой. IC обойдется вам примерно в 70 рупий на индийском рынке. проверьте распиновку Sg 35 25 здесь. это 16-контактный пакет и микросхема с автоматическим отключением и программным обеспечением…

• Мостовая схема усилителя сабвуфера TDA2030.

  Усилитель сабвуфера. Максимальная мощность одной микросхемы составляет 20 Вт. в этом случае мы соединяем две микросхемы и получаем максимальную выходную мощность 40 Вт. это хорошо для работы сабвуфера с прекрасным звуком. В этом я собираюсь обсудить детали о том, как сделать…

• Токоограничивающий резистор: Светящиеся светодиоды от сети переменного тока 230 В

  Токоограничивающие резисторы для светящихся светодиодов от сети переменного тока: Светодиод (светоизлучающий диод) Рабочее напряжение светодиода очень низкое. Рабочее напряжение находится в пределах от 1,5 до 3 В постоянного тока. В общем, мы увидели, что в нашем доме на настенном распределительном щитке есть все индикаторы неоновой лампочки. который мал в…

• Схема аудиоусилителя мощностью 1000 Вт

  Схема аудиоусилителя мощностью 1000 Вт с использованием TTA 1943 и транзистора TTC 5200. Эти транзисторы очень популярны в аудиоусилителях. Вот схема на 1000 Вт, в этой схеме мы можем использовать 10 транзисторов, что означает 5 номеров TTC 5200 и 5 номеров TTA 19.43 транзистор. Мы знаем, что слова…

• Усилитель сабвуфера и сабвуфер

  Сабвуфер? Что имеется в виду под суб? как работает сабвуфер? узнать подробно о сабвуфере и усилителе сабвуфера Это простые вопросы, возникающие у вас в голове. когда вы видели сабвуфер. Сабвуфер также известен как сабвуфер или низкочастотный динамик. Сабвуфер относится к категории динамиков. Предназначен для воспроизведения…

• LM386 IC Схема аудиоусилителя

  LM386 ic Схема аудиоусилителя и она работает. Здесь мы собираемся обсудить простой усилитель на микросхеме LM 386. Популярный усилитель LM386 работает с 8-омным динамиком. С помощью нескольких компонентов вы можете легко собрать суперусилитель на микросхеме lm386. Схема состоит из 1…

• Схема усилителя — усилитель 50 Вт на TDA2030

  Схема усилителя на TDA2030 и TDA2050. Одна микросхема TDA2030 может обеспечить выходную мощность до 15 Вт. Мы можем изменить принципиальную схему, тогда мы получим выходную мощность до 50 Вт. для увеличения мощности усилителя нужно ввести в схему два транзистора. В схеме работает всего несколько…

• Цепь фильтра нижних частот для усилителя сабвуфера.

  Цепь фильтра нижних частот с использованием операционного усилителя NE5532: усилителю сабвуфера требуется плата фильтра для управления низкочастотным выходом. Плата специально разработана для ограничения высоких частот и разрешения низкочастотных сигналов. Рабочая частота сабвуфера находится в диапазоне от 50 до 150 герц. Для получения низких частот специально проектируют низкочастотный…

• Схема зарядного устройства литий-ионного аккумулятора 3,7 В с использованием lm358

  Схема зарядного устройства литий-ионного аккумулятора 3,7 В с использованием lm358. это простая схема, которая эффективно заряжает ваши литий-ионные аккумуляторы. содержат 3 светодиода, которые будут указывать на включение питания, индикатор зарядки и индикатор полной зарядки. Схема зарядного устройства для литий-ионных аккумуляторов 3,7 В Схема работы литий-ионных аккумуляторов Концепция литий-ионного аккумулятора изначально была задумана…

• Автоматическое зарядное устройство для свинцово-кислотных аккумуляторов – зарядное устройство для аккумуляторов 12 В, 5 А

  Автоматическое зарядное устройство для свинцово-кислотных аккумуляторов. Это очень простая и эффективная схема для зарядки аккумуляторов. с недорогим проектом вы можете контролировать зарядку аккумулятора 12v. Схема в основном состоит из таймера 555 ic. Микросхема таймера, которая отключает реле и прекращает зарядку при разряде аккумулятора…

tda7388схема усилителя tda7388схема tda7388схема tda7388схема tda7388схема tda7388 IC

TDA7388 Распиновка усилителя, техническое описание, эквиваленты, схема и характеристики

6 октября 2021 – 0 комментариев

Усилитель TDA7388
Распиновка усилителя TDA7388

TDA7388 — радиоусилитель класса AB, разработанный для автомобильных радиоприемников. Это позволяет размахивать выходной сигнал от рельса к рельсу для полностью комплементарной конфигурации выхода PNP/NPN. И это не требует никаких бутстрепных конденсаторов. Следовательно, это чрезвычайно редуцированная компонента границы, которая составляет компактное множество.

TDA7388 относится к пакету Flexiwatt25 и представляет собой счетверенный мостовой усилитель. Таким образом, он имеет четыре выходных канала, к которым можно подключить четыре динамика. Он имеет высокую выходную мощность с низким уровнем шума и представляет собой 4-канальный усилитель с 25 контактами.



Конфигурация выводов TDA7388

Пин №	Имя контакта	Функция контакта
1	ТАБ	Подключить к земле
2	P-GND2	Масса питания канала 2
3	ВЫХ2-	Инвертирование выхода канала 2
4	СТ-БИ	В режиме ожидания
5	ВЫХ2+	Неинвертирующий выход канала 2
6	ВКЦ	Напряжение питания
7	ВЫХ1-	Инвертирование выхода канала 1
8	P-GND1	Масса питания канала 1
9	ВЫХ1+	Неинвертирующий выход канала 1
10	СВР	Отклонение напряжения питания
11	ИН1	Вход канала 1
12	ИН2	Вход канала 2
13	S-Земля	Сигнальная земля
14	ИН4	Вход канала 4
15	ИН3	Вход канала 3
16	AC-ЗЕМЛЯ	Заземление переменного тока
17	ВЫХ3+	Неинвертирующий выход канала 3
18	P-GND3	Масса питания канала 3
19	ВЫХ3-	Инвертирование выхода канала 3
20	ВКК	Напряжение питания
21	ВЫХ4+	Неинвертирующий выход канала 4
22	НЬЮМ	Отключить звук
23	ВЫХ4-	Инвертирование выхода канала 4
24	P-GND4	Питание GND канала 4
25	ХСД	Нет соединения



Особенности и характеристики

• Высокая выходная мощность (макс. 4×45 Вт/4 Ом и 4×26 Вт/4 Ом при 14,4 В, 1 кГц, 10%)
• Низкий выходной шум
• Функция ожидания
• Функция отключения звука
• Низкое искажение
• Автоматизировать при обнаружении минимального напряжения питания
• Мало внешних компонентов
• Рабочее напряжение питания В _S : 18 В
• Напряжение питания постоянного тока В _S(DC) : 28 В
• Пиковое напряжение питания (t=50 мс) В _PK : 50 В
• Выходной пиковый ток I _O :
  Повторяющийся (рабочий цикл 10% при частоте = 10 Гц): 4,5 А
  Неповторяющийся (t=100 мкс): 5,5 А
• Рассеиваемая мощность P _d : 80 Вт
• Ток покоя I _Q : 190 мА (тип.)
• Выходная мощность P _O : 26 Вт (тип.) (V _S = 14,4 В THD = 10%)
• Максимальная выходная мощность P _макс. :
  41 Вт (при V _S = 14,4 В)
  45 Вт (@V _S = 15,2 В)
• КНИ: 0,04% (@P _O = 4 Вт)



TDA7388 Аналоги

TDA7851F, TDA7561, TDA7387EP, TB2941HQ



Примечание: Полную техническую информацию об этой микросхеме можно найти в техническом описании TDA7388 , приведенном в конце страницы.



Стандартная схема тестирования и применения усилителя TDA7388

На приведенном ниже рисунке показано, как использовать TDA7388. Это четырехканальный усилитель. Следовательно, мы можем подключить четыре динамика к этому усилителю, как показано на рисунке ниже.

Конденсатор SVR используется для подавления пульсаций и управляет последовательностью включения/выключения. Для этого применения минимальное рекомендуемое значение конденсатора SVR составляет 10 мкФ. Конденсаторы СВР подключены к выводу 10. TDA7388 имеет два режима; Режим ожидания и отключение звука. Эти режимы можно использовать напрямую при прямом подключении к V9.0512 с . Для управления выводами Muting и Standby можно использовать обычные маломощные транзисторы при отсутствии настоящих CMOS-портов и микропроцессоров. Для сглаживания переходов и предотвращения звуковых шумов в схеме используются RC-элементы.

Контакт 22 предназначен для отключения звука. В нормальных условиях через этот вывод будет протекать ток 10 мкА. Таким образом, мы можем подключить последовательное сопротивление подавления максимум 70 кОм (R ₂ ). Это сопротивление достаточно велико, чтобы можно было использовать заглушающий конденсатор достаточно небольшого размера, около 1 мкФ. Если это сопротивление превышает рекомендуемое значение, напряжение на контакте 22 превышает пороговое значение 1,5 В, которое не отключается при отключении линии отключения звука.

Для обеспечения плавного перехода резервному выводу назначается постоянная времени, которая будет меньше 2,5 В/мс.



Приложения

• Автомобильные радиоприемники
• Может использоваться для портативных динамиков, портативных DVD-плееров, игровых автоматов
• Любой возможный проект усилителя Quad Bridge.



2D-модель и размеры

Если вы проектируете печатную плату или перфорированную плату с этим компонентом, следующее изображение из таблицы данных будет полезно, чтобы узнать его тип упаковки и размеры.

	МИН	ТИП	МАКС
А	4,45	4,50	4,65
Б	1,80	1,90	2,00
С		1,40
Д	0,75	0,90	1,05
Е	0,37	0,39	0,42
Ф (1)			0,57
Г	0,80	1,00	1,20
Г1	23,75	24. Больше новостей Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
