Большая часть компактных мультимедийных устройств, мобильных телефонных аппаратов, коммуникаторов и небольших телевизоров имеют весьма плохое качество звука, воспроизводимого через встроенные динамические головки.
Чтобы получить значительное лучшее качество звучания можно изготовить несложный усилитель мощности звуковой частоты (УМЗЧ), а для удобного использования совместно с ним мобильных устройств, оснастить его USB портом, от которого мультимедийные аппараты смогут получать питание и подзаряжать свои встроенные аккумуляторы. Стереофонический УМЗЧ, о котором пойдёт речь, собран с применением интегральной микросхемы типа TDA7496SA производства фирмы ST-Microelectronics.
Эта микросхема представляет собой малошумящий двухканальный УМЗЧ со следующими основными параметрами:
- Максимальная выходная мощность в каждом канале 5 Вт (при сопротивлении нагрузки 8Ом)
- Напряжение питания однополярное 10…32 В.
- Ток покоя не более 50 мА.
- Коэффициент нелинейных искажений не более 0,4 % (при выходной мощности 1 Вт).
Эта ИМС имеет функции электронной регулировки мощности, защиты от перегрузки выходных каскадов и термозащиту, функцию приглушения звука и режим электронного выключения питания. Структура ИМС показана на рис.1.
Принципиальная схема устройства представлена на рис.2. Напряжение 230 В/50 Гц поступает на первичную обмотку понижающего трансформатора Т1 через замкнутые контакты выключателя SA1, плавкий предохранитель FU1 и защитный резистор R2. Трансформатор имеет две вторичные обмотки. Обмотка II с напряжением около 9В переменного тока используется для питания стабилизатора напряжения +5В постоянного тока, выход которого подключен к USB гнезду XS4.
Обмотка II подключена к мостовому выпрямителю напряжения, собранного на диодах VD1 – VD4. Конденсатор С9 сглаживает пульсации выпрямленного напряжения. Стабилизатор напряжения +5В собран на интегральной микросхеме DA1 типа AN7805, представляющей собой стабилизатор напряжения 5В положительной полярности с защитой от перегрузки, максимальный ток нагрузки такого стабилизатора 1А.
Защита от перегрузки DA1 работает по принципу ограничения выходного тока на уровне около 1,3 А. На диоде VD9, германиевом транзисторе VT1, светодиоде HL1 и резисторах R3 – R5 собран узел индикации потребления нагрузкой тока – светодиод HL1, который начинает светиться при потреблении тока, подключенным к USB гнезду XS4 устройством, более 50 мА.
Применение германиевого транзистора, вместо кремниевого, позволяет установить резистор R3 меньшего номинала. Резистор R4 ограничивает ток в цепи светодиода. Диод Шоттки VD9 нужен для уменьшения падения напряжения на выводах резистора R3 при росте тока нагрузки. Мощный стабилитрон VD10, включенный последовательно с диодом VD11 нужен для защиты подключенной нагрузки при неисправности стабилизатора DA1.
Варистор RU1 защищает трансформатор и диоды Шоттки VD5 – VD8 от всплесков напряжения сети 230 В / 50 Гц. Для питания усилителя используется обмотка III трансформатора Т1. Напряжение около 16В переменного тока на мостовой выпрямитель VD5-VD8, выполненный на диодах Шоттки, поступает с этой обмотки через плавкий предохранитель FU3.
Конденсатор C10 сглаживает пульсации выпрямленного напряжения. Выключатель SA1 имеет встроенную индикаторную лампу тлеющего разряда, резистор R1 дополнительно ограничивает ток в цепи этой лампы, включен для уменьшения её яркости свечения и увеличения срока службы. Выходные напряжения +5 В и +21В блока питания имеют гальваническую развязку, необходимую из-за того, что различные мультимедийные устройства могут иметь разность потенциалов между «минусом» USB порта и общим проводом для подключения наушников или внешнего УМЗЧ [1].
Несоблюдение этого условия может привести к повреждению мультимедийного аппарата. Высокоомный резистор R6 устраняет большую разность потенциалов напряжения, которая может образоваться между «минусами» выходных линий напряжений блока питания.
Принцип работы УМЗЧ на TDA7496SA
Напряжение звуковой частоты поступает на входы микросхемы DA2 через защитные резисторы R7, R8, R12, R13. Последовательно включенные маломощные стабилитроны VD13, VD14 и VD15, VD16 защищают входы микросхемы от перегрузки.
Наличие защитных цепей на входах микросхем УНЧ обязательно при отсутствии на входах УМЗЧ относительно высокоомных резисторов и регулятора громкости. Конденсаторы С15, С16 предотвращают поступление на вход УМЗЧ радиочастот. В этом усилителе установлены два входных гнезда XS1, XS2 разных типов, необходимые для подключения различных источников сигнала. Оба двухканальных входа включены параллельно, что позволяет использовать устройство как пассивный переходник-удлинитель.
Электронный регулятор громкости выполнен на переменном резисторе R10. С подвижного контакта этого резистора управляющее напряжения через резистор R14 поступает на вывод 3 DA1. Конденсатор С20 устраняет «шорохи» переменного резистора. Для питания узла регулятора громкости достаточно напряжения +5 В, но в этой конструкции используется напряжение +6,8 В, выбранное с целью возможной дальнейшей модернизации конструкции, например, оснащение усилителя мощности предварительным УНЧ.
Динамические головки подключены к выходам DA2 через разделительные конденсаторы С27-С30, замкнутые контакты выключателя SA2 и дроссели L1, L2.
Демпфирующие цепочки R15С25 и R16C26 устраняют возможное самовозбуждение DA2 на ультразвуковых частотах. Дроссели L1, L2 уменьшают влияние на работу DA2 мобильных телефонных аппаратов и радиомодемов. К выходу УМЗЧ (гнездо XS3) могут быть подключены головные телефоны. Резисторы R19, R20 ограничивают поступающую на наушники мощность. Резисторы R17, R18 предназначены для устранения щелчка в момент подключения к работающему усилителю динамических телефонов или наушников.
Наушники не отключаются при подключенных динамических головках, что удобнее, в сравнение с тем, когда динамики и наушники могут работать только попеременно. Конденсатор С22 установлен ёмкостью в десять раз меньшей, чем рекомендовано типовой схемой включения микросхемы TDA7496SA, это необходимо для ускорения установления половинного напряжения на обоих выходах DA2. Модуль УМЗЧ питается нестабилизированным напряжением около 20В постоянного тока. При таком напряжении питания размах амплитуды сигнала на подключенных к выходу УМЗЧ динамических головках будет около 17 В.
Выходная мощность музыкального сигнала на подключенных нагрузках сопротивлением 8 Ом составит честные (не «китайские») 2×2 Вт. Это для небольшой комнаты будет гораздо громче и качественнее, чем «китайско-калининградские» 2×10 Вт (звуковой мощности) у LED телевизоров с экраном 32-42 дюйма.
Конструкция и детали стереоусилителя
Большинство деталей блока питания установлены на монтажной плате размерами 95×80 мм, рис.З. Все компоненты блока питания установлены в корпусе одной из колонок размерами 180x128x140 мм. В конструкции можно применить постоянные резисторы типов С1-4, С1-14, МЛТ, РПМ, С2-23, С2-33.
Резистор R2 желательно применить проволочный мощностью 2…5 Вт сопротивлением 10… 33 Ом. Переменный резистор R10 типа СПЗ-З0а или аналогичный с линейной характеристикой зависимости сопротивления от угла поворота подвижного контакта. Вместо варистора MYG20-431 подойдёт FNR-20K431, FNR-20K471, LF14K471, LF20K471, GNR20D431 К, TVR14-471.
Неполярные конденсаторы С1 – С4, С15, С16 керамические К10-17, К10-50 или импортные.
Остальные неполярные конденсаторы малогабаритные плёночные. Электролитические конденсаторы оксидные алюминиевые или танталовые типов К50-35, К50-68, К50-29, К53-19 или аналоги.
Диоды FR155 можно заменить любыми из 1 N5391 – 1 N5399, FR151 -FR157, FR201 – FR207, КД258, КД411. Диоды Шотки 1N5822 можно заменить SR360, SR306. Вместо стабилитрона Д815А подойдёт 1N5338. Стабилитроны BZV55C- 5V6 можно заменить 1N4734A, КС156Г.
Светодиоды могут быть любыми непрерывного свечения с повышенной светоотдачей без встроенных резисторов, например, серий КИПД40, КИПД66.
Германиевый р-п-р транзистор МП26А можно заменить МП26А.Б, МП25Б, МП40А, МП21А, Б. Вместо микросхемы AN7805 подойдёт KIA7805, МС7805, TL780-05C, КА7805, L7805CV. Отечественные микросхемы типа КР142ЕН5А и КР142ЕН5В для работы в этой конструкции не подходят. Микросхему стабилизатора напряжения устанавливают на ребристый дюралюминиевый теплоотвод с площадью охлаждающей поверхности 70 см2 (одна сторона).
Микросхему УМЗЧ типа TDA7496SA в этой конструкции можно заменить TDA7496.
Микросхема TDA7496S для работы в этой конструкции не подходит. Микросхема TDA7496SA является наиболее совершенной по встроенным дополнительным функциям, но в описываемой конструкции из них используется только электронная регулировка громкости. Эту микросхему устанавливают на ребристый дюралюминиевый теплоотвод с площадью охлаждающей поверхности 160 см². Большинство деталей УМЗЧ установлены на монтажной плате размерами 95×80 мм, рис.4.
Понижающий трансформатор можно изготовить самостоятельно. Подойдёт Ш-образный магнитопровод с площадью центрального керна 8,2…9 см2. Первичная обмотка содержит 1410 витков обмоточного провода (типа ПЭЛ или ПЭВ) диаметром 0,23…0,27 мм. Обмотка II содержит 70 витков обмоточного провода диаметром 0,68 мм. Обмотка III — 120 витков обмоточного провода диаметром 0,68 мм. Между обмотками прокладывают несколько изоляционных слоёв лакоткани. Ток холостого хода такого трансформатора будет всего около 10 мА.
Вместо самодельного трансформатора можно применить унифицированный ТТП-40.
Выключатель IRS-101-3C можно заменить IRS-201 -ВС, IRS-101 -1АЗ, IRS101-12C. Выключатель SA2 типа П2К с четырьмя группами контактов, соединенных попарно параллельно, можно заменить SDDF-3, KDC-A04, ПКН-41-1-2. Дроссели L1, L2 представляют собой проволочные перемычки с надетыми на них ферритовыми трубками длиной 10…20 мм. Держатель предохранителя в цепи 230В типа ДП1-ЦМ.
При компоновке элементов УМЗЧ следует внимательно отнестись к разводке сигнальных и силовых цепей общего провода. На принципиальной схеме (рис.2) силовые цепи УМЗЧ показаны утолщёнными линиями. К общей точке соединения минусов конденсаторов С23, С24 индивидуальными проводниками или отдельными дорожками должны быть подключены выводы 11, 15, 8 DA1, соответствующие выводы ВА1, ВА2.
Сигнальный общий провод берёт начало от вывода 8 DA2. АС с модулем УМЗЧ соединяют с АС с модулем питания с помощью четырёхжильного кабеля длиной 2…4 метра, сечение по меди каждой жилы 0,75…1,0 мм2. Внешний вид конструкции в сборе показан на фото в начале статьи.
Безошибочно изготовленное из исправных деталей устройство начинает работать сразу и не нуждается в налаживании.
Усилители мощности звука (УНЧ) на микросхемах, схемы самодельных УМЗЧ
Интегральные УНЧ
Усилитель мощности низкой частоты — это электронное устройство, которое предназначено для усиления низкочастотного (НЧ) сигнала с последующей его подачей на акустические системы. Часто самодельные интегральные усилители мощности низкой частоты собирают на мощных микросхемах, поскольку они требуют минимум внешних компонентов и очень просты в наладке.
В разделе собраны принципиальные схемы усилителей мощности НЧ на мощных микросхемах, а также на основе интегральных микросхем — драйверов для выходных транзисторов. Используя специализированные интегральные микросхемы можно собрать усилитель мощности разной конфигурации:
- Стерео — два канала усиления мощности;
- Квадро — четыре канала усиления мощности;
- 2+1 — сабвуфер и два сателлита;
- 5+1 — сабвуфер и пять сателлитов;
- и другие.
Если нужна большая выходная мощность усилителя НЧ (например для канала сабвуфера — 200Втт) то зачастую применяются мостовые схемы включения микросхем или же в параллель.
Здесь вы найдете схемы самодельных УМЗЧ разной сложности для внешних и интегрированных акустических систем, схемы простых усилителей для наушников и миниатюрной бытовой техники (плееры, MP3, диктофоны, игрушки и т.д).
Схема усилителя мощности звука на микросхеме OPA541 (60W)
Можно сказать, уже сложилась такая традиция, если нужен мощный УМЗЧ с минимальным набором обвязки и хорошими параметрами, его делают на микросхеме TDA или LM. Традиция традицией, но есть и другие варианты, хотя и не такие проверенные и отработанные… Опыт с УМЗЧ на микросхеме OPA541 еще интересен …
1 847 0
Усилитель мощности на микросхеме LM3876, LM3886 (40-100 Вт)
Схема и описание самодельного усилителя мощности на микросхеме LM3876, LM3886 фирмы NS (National Semiconductor). Параметры усилителя: 1. Номинальный уровень входного сигнала … 1V.
2. Выходная мощность на нагрузке 8 Ом при КНИ не более 0,1%….. 40W …
2 917 0
Мощный УМЗЧ на микросхеме TDA7294, печатная плата (50Вт на 8Ом)
Тем кто занялся конструированием усилителя для аудиосистемы или DVD-плеера конечно же хочется достигнуть наилучших результатов с минимальными трудовыми затратами. УМЗЧ на микросхеме TDA7294 в этом смысле как раз то что нужно. Вот девять доводов в пользу УМЗЧ на TDA7294: 1 Выходная мощность …
0 899 0
Самодельный усилитель звука для планшета или смартфона на микросхеме TDA1554Q
Сейчас многие автолюбители в машине пользуются планшетными компьютерами. Это очень удобно, потому что планшет -это и средство мобильной аудио и видео связи, это навигатор, с его помощью можно оперативно найти нужную информацию в интернете. Кроме того, планшет может работать как радиоприемник, как …
3 1215 0

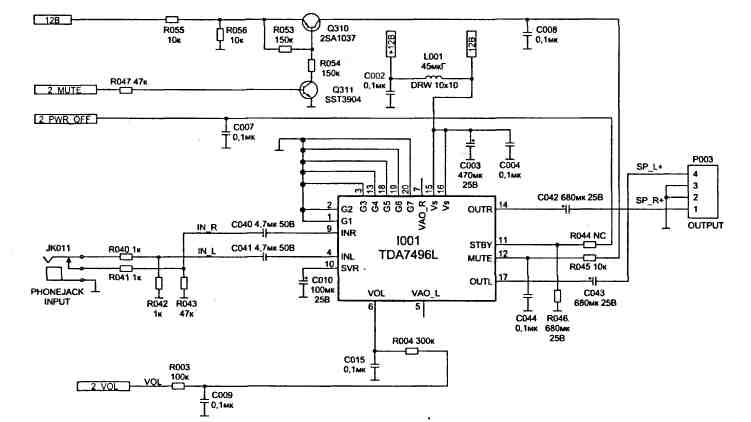

Двухканальный усилитель звука на микросхеме TDA7496L (2 Вт на 8 Ом)

Интегральная микросхема типа TDA7496L производства фирмы SGT-Thomson Microelectronics представляет собой двухканальный усилитель звуковой частоты с выходной мощностью в каждом канале до 2 Вт на нагрузке сопротивлением 8 Ом.
Максимальная рассеиваемая мощность 6 Вт. напряжение питания однополярное …
0 1823 0
Простой стерео усилитель НЧ для компьютера на микросхеме К174УН20
Усилитель стереофонический, выполнен на микросхеме К174УН20 советского производства. Микросхема содержит два УНЧ, по схемотехнике, аналогичных двум микросхемам типа К174УН14, но меньшей мощности и в корпусе типа DIP16, но с двумя радиаторными пластинами, вместо выводов …
1 1289 0
Усилитель мощности звука с регулятором тембра (LM741, LM1875)
Усилитель развивает выходную мощность до 25W на канал, может работать на акустические системы сопротивлением отЗ до 10 Ом. При выходной мощности 16W на канал и акустических системах сопротивлением по 6 Ом КНИ на частоте 1 кГц не превосходит 0,03%. Есть регулировка тембра по низким и высоким …
1 2974 0
Простой стереоусилитель на микросхеме TDA2005 с регулятором тембра
Микросхема TDA2005 устаревшая, и уже давно не выпускается, однако она все еще остается одной из самых недорогих и широкодоступных, интегральных УМЗЧ.
Относительно небольшое число навесных элементов, в сочетании с вполне хорошими электрическими характеристиками, наличие защиты выхода от перегрузки …
1 1334 0
Стерео усилитель звука на микросхемах TDA2050 с регулятором ВЧ и НЧ
Это несложный полный УНЧ на двух микросхемах TDA2050, питающийся отимпульсного блока питания для галогеновых светильников (выходное переменное напряжение 12V, мощность 75W). Характеристики усилителя: 1. Максимальная выходная мощность на нагрузке 4 Ом 2x12W …
2 3255 0
Простой усилитель звукового сигнала на микросхеме TDA1010A (7 Ватт)
Микросхема TDA1010A представляет собой ИМС УНЧ для телевизоров и другой электронной техники. Особенность этой микросхемы в том, что в ней есть как усилитель мощности ЗЧ, так и предварительный усилитель. Причем, выход предварительного усилителя и вход усилителя мощности выведены на разные …
1 1217 0
1 …
Узкополосный НЧ фильтр
На рис. 4 приведен пример использования КМОП-микросхемы в качестве узкополосного НЧ фильтра .
Рабочая частота фильтра определяется как f=1/2nRC, где R и С — параметры резисторов и конденсаторов.
Рис. 4. Схема узкополосного НЧ фильтра на цифровой микросхеме К561ЛЕ5.
Добротностью фильтра (крутизной, остротой спада или подъема сигнала от частоты) можно управлять, перестраивая потенциометр R3.
На основе нескольких подобных фильтров, настроенных на разные частоты, может быть собрано устройство цветомузыкального сопровождения. Для этого достаточно на выходе фильтров включить простейшие усилители постоянного (или переменного) тока, нагруженные на светоизлучающие приборы (светодиоды, лампы накаливания).
Выделенные фильтрами низкочастотные сигналы можно также через согласующие каскады подавать на управляющие электроды тиристоров или симисторов. Питают тиристоры пульсирующим током, симисторы — переменным.
Особенности традиционных УМЗЧ класса D с мостовым выходом
Основные принципы работы УМЗЧ класса D, а также УМЗЧ класса A, B и AB с мостовым выходом относительно подробно рассмотрены автором ранее [1–2].
Кратко повторим основные моменты. В режиме работы класса D происходит преобразование входного сигнала в импульсы прямоугольной формы одинаковой амплитуды, длительность которых пропорциональна мгновенной амплитуде сигнала в каждый заданный момент времени (ШИМ — широтно-импульсная модуляция). Активные элементы выходного каскада при этом работают в ключевом режиме и имеют два состояния. Транзистор заперт или открыт до насыщения. Усилители класса D имеют большой КПД, так как основные потери энергии на выходных мощных ключах происходят только в момент переключения, при насыщении потери энергии минимальны и будут тем меньше, чем меньше сопротивление насыщенного ключа. Обычные усилители класса D имеют КПД более 90% и достаточно большой коэффициент нелинейных искажений (около 10%), но применение новых технологий (ноу-хау производителей) позволяет снизить коэффициент нелинейных искажений до долей процента. УМЗЧ класса D содержит генератор пилообразного напряжения, частота которого лежит значительно выше звукового диапазона, и широтно-импульсный модулятор (ШИМ).
ШИМ преобразует «пилу» от генератора в прямоугольные импульсы, длительность которых зависит от мгновенного значения напряжения НЧ-сигнала (сигнала звука). Эти импульсы управляют двухтактными выходными ключами, которые нагружены на громкоговоритель через ФНЧ. ФНЧ пропускает на громкоговоритель звуковую составляющую выходного сигнала и подавляет импульсные составляющие, имеющие более высокие частоты [1–2].
УМЗЧ с мостовым выходом имеет два одинаковых комплементарных или квазикомплементарных выходных усилителя (канала), которые работают в противофазе. Нагрузка (громкоговоритель) включается между выходами этих каналов [1–2].
Упрощенная схема традиционного УМЗЧ класса D с мостовым выходом показана на рис. 1.
Упрощенная схема традиционного УМЗЧ класса D с мостовым выходом (Рис. 1)
Рис. 1. Упрощенная схема традиционного УМЗЧ класса D с мостовым выходом
Этот УМЗЧ состоит из генератора пилообразного напряжения, каскада ШИМ и двух одинаковых инвертирующих усилителей (каналы 1 и 2).
На выходах каждого из каналов перед громкоговорителем установлены ФНЧ: L1, C5 и L2, C6. Конденсаторы C1–C4 — разделительные. R1, R2 — делитель напряжения сигнала на входе канала 2.
Рассмотрим работу этого УМЗЧ в режиме покоя, то есть при отсутствии сигнала на входе.
Это именно тот режим, которому уделено мало внимания в различной радиотехнической литературе и технической документации.
Эпюры напряжений в некоторых узловых точках и выходного тока этой схемы в режиме покоя изображены на рис. 2.
Эпюры напряжений и выходного тока традиционного УМЗЧ класса D с мостовым выходом в режиме покоя (Рис. 2)
Рис. 2. Эпюры напряжений и выходного тока традиционного УМЗЧ класса D с мостовым выходом в режиме покоя
Пилообразное напряжение от генератора поступает на ШИМ, где преобразуется в симметричные прямоугольные импульсы, так как на схему в режиме покоя не подан НЧ-сигнал звука. На выходах OUTN (е) и OUTР (г) эти импульсы будут противофазны (см.
рис. 2) и будут иметь размах, близкий к напряжению питания (в данном примере 5 В). Между этими выходами размах сигнала увеличится вдвое (от –5 до +5 В). Это приводит к тому, что через ФНЧ и частично через громкоговоритель в режиме покоя будет протекать заметный высокочастотный ток. Он будет иметь пилообразную форму, так как в ФНЧ происходит интегрирование сигнала. Некоторые потери энергии в режиме покоя неизбежны.
Ноу-хау компании Texas Instruments позволяют не только уменьшить эти потери, но и отказаться от самого ФНЧ, установив вместо него шунтирующий нагрузку по ВЧ конденсатор небольшой емкости.
Параметры УМЗЧ
Важнейший параметр усилителя мощности – коэффициент усиления. Он представляет собой отношение выходного сигнала к входному и делится на три отдельных параметра:
- Коэффициент усиления по току. KI = Iвых / Iвх.
- Коэффициент усиления по напряжению. KU = Uвых / Uвх.
- Коэффициент усиления по мощности. KP = Pвых / Pвх.
В случае УМЗЧ разумнее рассматривать коэффициент усиления по мощности, так как требуется усиление именно этого параметра, хотя глупо отрицать, что величина мощности – как входной, так и выходной – зависит от величин тока и напряжения.
Вам будет интересно:Принтер не печатает документы Word: причины и что делать?
Конечно, у усилителей есть и другие параметры вроде коэффициента искажения усиленного сигнала, но все они не так важны по сравнению с коэффициентами усиления.
Не стоит забывать о том, что идеальных устройств не бывает. Нет УМЗЧ с огромным коэффициентом усиления, лишенного других недостатков. Всегда приходится жертвовать одними параметрами в угоду другим.
Радиоприемник прямого усиления
На базе логических элементов КМОП могут быть созданы и другие радиоэлектронные устройства, например, радиоприемник прямого усиления (рис. 7) [Р 6/82-51].
Радиоприемник способен работать в диапазоне длинных волн, и, с ухудшением чувствительности — в диапазоне средних волн. Чувствительность этого приемника, как и других приемников прямого усиления невысока.
Рис. 7. Схема радиоприемника прямого усиления на цифровой микросхеме К561ЛЕ5.
Входной каскад приемника выполнен на первом инверторе микросхемы.
В качестве входного колебательного контура, определяющего частоту приема, могут быть использованы элементы входной цепи любого старого (транзисторного или лампового) радиоприемника, катушки индуктивности или магнитные антенны совместно с конденсатором переменной емкости, см. также главу 14.
Для повышения громкости приема к колебательному контуру приемника рекомендуется подключить наружную антенну, а также заземление. Выделенный входным колебательным контуром и усиленный первым каскадом сигнал поступает на амплитудный детектор, выполненный на диодах VD1 и VD2 по схеме удвоения напряжения.
Далее сигнал низкой частоты выделяется на сопротивлении R2, а высокочастотная составляющая шунтируется «на землю» конденсатором С4.
Сигнал звуковой частоты через конденсатор С5 поступает на трехкаскадный УНЧ. Выход УНЧ через разделительный конденсатор С8 нагружен на телефонный капсюль BF1.
Звуковой сигнал может быть дополнительно усилен, если к выходу радиоприемника подключить внешний УНЧ.
На основе логических элементов могут быть созданы и устройства, позволяющие осуществить переход от аналоговых сигналов к цифровым.
Подобные устройства именуются формирователями импульсов и применяются для создания различного рода технических устройств, например, устройств голосового управления, для управления релейными схемами от источника звукового сигнала (радиоприемника, магнитофона, проигрывателя, телефонной линии и пр.).
Формирователь импульсов
Формирователь импульсов (рис. имеет высокую чувствительность [Рл 7/92-11]. При амплитуде аналогового сигнала на входе, превышающей 30 мВ, на выходе формируется сигнал прямоугольной формы с амплитудой, близкой к напряжению источника питания (9 В).
Рис. 8. Схема формирователя импульсов на цифровой микросхеме К561ЛЕ5.
Первый каскад устройства представляет собой усилитель-ограничитель импульсов. Ограничение импульсов по амплитуде происходит за счет использования включенных встречно-параллельно кремниевых диодов.
Последующие каскады формируют выходной сигнал прямоугольной формы.
Литература: Шустов М.А. — Практическая схемотехника (Книга 1), 2003.
Обзор микросхем УМЗЧ класса D фирмы Texas Instruments
Корпорация Texas Instruments производит множество микросхем для УМЗЧ класса D. До сих пор в изделиях и в продаже можно встретить микросхемы первого поколения, такие как TL1451, TL1453 и другие, которые были разработаны еще в начале 80-х годов. Но на много интереснее более поздние микросхемы УМЗЧ класса D. В одном из последних релизов представлено 19 таких микросхем. Их основные параметры и характеристики приведены в таблице 1.
Таблица 1. Параметры микросхем УМЗЧ класса D фирмы Texas Instruments
Рассмотрим подробнее две микросхемы УМЗЧ класса D из этой таблицы, одна из которых — монофонический усилитель, а другая — стереофонический.
Схема стереоусилителя на транзисторах 200 Вт
Схема, рассмотренная в данном разделе, намного сложнее тех, что описывались выше.
Зато ее усилительные свойства лучше, чем у конструкций на биполярных, полевых транзисторах, а также операционных усилителях и интегральных микросхемах, которые уже приводились в статье.
В состав данного устройства входят следующие элементы:
Параметры данного усилителя мощности:
Все основные части данного устройства (трансформатор, система охлаждения в виде радиаторов и сама плата) расположены на анодированном шасси, выполненном из листового дюралюминия, толщина которого – 5 мм.
Лицевая панель устройства и регулирующие громкость ручки выполнены из этого же материала.
Трансформатор с двумя обмотками по 35 В можно приобрести готовый. Сердечник желательно выбрать тороидальной формы (его работоспособность в данной схеме проверена), а мощность должна быть 300 Вт.
Блок питания для схемы также придется собрать самостоятельно по схеме питания УМЗЧ. Для его конструирования понадобятся предохранитель, трансформатор, диодный мост, а также четыре полярных конденсатора.
Схема блока питания УМЗЧ приведена в этом же разделе.
Три простые истины, которые стоит помнить при сборке любой электрической схемы:
Для стабилитрона это правило тоже актуально.Входит ли эта схема в одни из лучших схем УМЗЧ? Возможно. Все зависит от желаний потребителя.
Функциональный генератор (прямоугольник, пила, синус)
Рис. 6. Схема функционального генератора на микросхеме К561ЛЕ5.
На основе КМОП-микросхемы может быть собран функциональный генератор (рис. 6) [В.Л. Шило]. К таким генераторам относят устройства, вырабатывающие синхронно изменяющиеся во времени сигналы разной формы. Устройство вырабатывает сигналы прямоугольной формы (выход 1), треугольной формы (выход 2) и синусоидальный сигнал (выход 3).
На первых двух инверторах выполнен обычный генератор прямоугольных импульсов. Соотношение пауза — длительность импульса регулируется потенциометром R1.
Следующий каскад является интегратором.
На его выходе синтезируется сигнал, по форме приближающийся к треугольному. Форма этого сигнала регулируется в некоторых пределах потенциометром R6. Последний, четвертый инвертор микросхемы работает в режиме усиления (см. рис. 3).
За счет неидеальности передачи сигнала треугольной формы (его сглаживания) на выходе усилителя форма сигнала приближается к синусоиде. Большую степень приближения к синусоиде можно получить после простейшего фильтра, выделяющего первую и подавляющего высшие гармоники.
Недостатком функциональных генераторов является сложность перестройки их по частоте, т.к. условия формирования сигналов необходимой формы с изменением частоты меняются, неизменным по форме остается только сигнал прямоугольной формы.
Индикатор низкочастотных сигналов
Устройство конструкции И. Л. Нечаева (рис. 5) можно использовать в качестве индикатора низкочастотных сигналов, амплитуда которых превышает 2…3 В [Р 10/90-83].
Рис.
5. Схема пробника НЧ сигналов на цифровой микросхеме К561ЛА7.
При подаче на пробник такого сигнала он выпрямляется и поступает на цепь питания пробника. Одновременно выпрямленный сигнал управляет работой внутренних генераторов устройства: вырабатываются звуковые сигналы, свидетельствующие о наличии на его входе надпорогового напряжения переменного тока. Сила звука пропорциональна амплитуде тестируемого сигнала.
