Схема терморегулятора на операционном усилителе (741, КТ503, 7812)

Терморегулятор, схема которого приведена ниже, предназначен для управления электрическимнагревательным прибором мощностью не более 1100W. Это может быть ТЭН или инфракрасная лампа накаливания, инфракрасная нагревательная пленка. Терморегулятор подходит для регулировки и поддержания температуры …

1 7394 0

Простой термостат для управления различными нагрузками (КТ3102, КТ3107)

Схема очень простого термостата, который можно использовать для управления различными нагрузками и устройствами в зависимости от температуры датчика. Устройство построено на трех транзисторах (2 х КТ3102 + КТ3107), на ее выходе подключено маломощное электромагнитное реле. Важно чтобы обмотка реле …

2 4575 0

Схема самодельного термостата на транзисторах (КТ3102, КТ3107, TIC106D)

Термостат (термореле), схема которого рассмотрена ниже, может быть использован для управления нагревательным устройством мощностью не более 220 Ватт.

Это может быть нагреватель выполненный на основе ИК-ламп или же обычных ламп накаливания, которые окрашены в черный цвет. Такой термостат может, например …

2 5043 0

Регулятор температуры с раздельной установкой температур срабатывания (LM311)

Большинство аналоговых терморегуляторов, построенных на компараторе, выполнено по схеме, в которой устанавливают только температуру, которую нужно поддерживать. При этом гистерезис установлен фиксированным и нигде не обозначается, поэтому понять в каких пределах поддерживается заданная температура …

1 6223 0

Термостат для управления обогревателем

Прибор служит для местного управления обогревом – включения и выключения электрического нагревателя. Этот термостат наиболеепригоден при использовании в фотографии, управлении грелкой в аквариуме, в красильных (покрасочных) работах и т. и. Базовый комплект элементов позволяет построить термостат,.

..

0 3987 0

Автоматический регулятор температуры обогрева

Домашний регулятор температуры предназначен для работы с разными типами электрообогревателей, которые используются для обогрева помещений. Максимальная мощность обогревателя не может быть выше 2 кВт. Датчиком температуры является термистор ТЫ, соединенный последовательно с резистором R4. Он…

1 4434 0

Терморегулятор для поддержания температуры в теплицах

Схема самодельного прибора для поддержания температуры в теплицах, выполнен на транзисторах. Температура в теплицах должна изменяться зависимости от освещенности (днем температура выше, ночью — ниже). Регулятор температуры, работая от двух датчиков (освещенности и температуры), отвечает всем требованиям тепличного регулятора температуры. Устройство состоит из блока регулирования…

1 4079 0

Схема терморегулятора для управления мощными нагревателями

Схема самодельного терморегулятора. который может быть использован в термостатах, калориметрах и других устройствах с мощностью нагревателя, не превышающей 1 кВт. Если требуется повысить мощность нагревательной установки, следует заменить тиристор V1 на более мощный, оставляя регулирующую часть прежней. Если нет подходящего…

1 4843 1

Электронный индикатор превышения температуры

С помощью электронного устройства можно за 20 с выявить заболевание животных по незначительному превышению температуры его тела. Устройство позволяет с точностью до 0,1 °С определить превышение температуры по сравнению с минимально допустимой, равной. Терморезистор R16 щупа включен в одно из…

0 3261 0

Регулятор с компаратором на операционном усилителе с точностью до 0,01 градуса

В мостовой схеме регулятора используется платиновый датчик. Сигнал с моста снимается операционным усилителем AD301, который включен как дифференциальный усилитель-компаратор. В холодном состоянии сопротивление датчика менее 500 Ом, при этом выход операционного усилителя приходит в насыщение и…

0 2433 0

 1  2  3 4 5  6  7

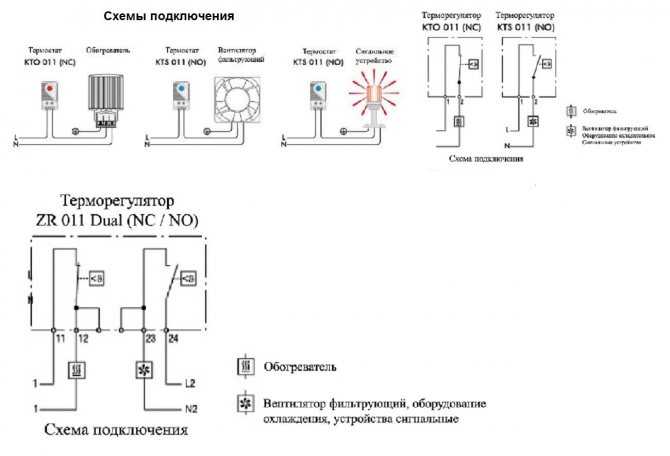

Схема подключения механического терморегулятора

Современные домашние механические терморегуляторы, как правило, могут применяться не только в отоплении квартиры или дома, но и в системах охлаждения.

Принцип работы тут простой – пока не достигнута выставленная регулятором температура срабатывания – включены обогреватели – котлы и иные компоненты системы обогрева, или же наоборот, когда достигается выставленная температура, включается кондиционер и работает до того момента, пока температура воздуха не понизиться ниже выставленного, порогового значения. Чаще всего к термостату подключают только отопление.

Для реализации таких различных схем подключения, в механическом термостате имеется две различные клеммы, первая из которых используется для подключения отопительных компонентов, а вторая для охладительных.

Вообще, производители предлагают различные модели терморегуляторов, которые могут отличаться между собой наличием или отсутствием некоторых дополнительных опций, но основной набор функций обычно единый.

Тут стоит напомнить, что для работы механическому терморегулятору не требуется подключение к сети или использование элементов питания. Внутри него производится лишь коммутация проводки, идущей до климатических систем, а работа всех алгоритмов управления заложенных в них, основана на изменении механических свойств материалов при изменении температуры. Подробнее о принципе работы, устройстве и применении стандартных комнатных механических терморегуляторов в отоплении читайте в нашей статье «Механический терморегулятор для отопления | Термостат»

Зачастую, производители не особо стараются сопроводить свои механические терморегуляторы удобными, подробными инструкциями по подключению, ограничиваясь лишь общей схемой, которую без знания основ электротехники бывает тяжело понять. Так, например, с комнатным механическим термостатом Zilon za-1 в комплекте поставляется вот такая схема подключения:

Согласитесь, схема совершенно не информативная, подключить согласно такой инструкции механический термостат сможет далеко не каждый. И этот пример, к сожалению, не единичный и подобное встречается довольно часто.

Ниже я привожу более наглядную, чем стандартная, схему подключения механического терморегулятора.

Как видите, основные здесь клеммы для подключения «4», «5» и «6», а сам терморегулятор работает по принципу переключателя. Пока температура окружающего воздуха не достигла выставленной регулятором величины, электрический ток, подведенный на клемму «6», подаётся на контакт «4», но как только будет достигнута необходимая температура, режим меняется и ток начинает поступать на клемму «5». Таким образом, к клемме «4» подключаются отопительные приборы, которые обогревают помещение и, если ничего не подключено к клемме «5», просто отключаться при достижении нужной температуры.

А к контакту «5» обычно подключается охладительные системы, которые начинают работать лишь когда температура воздуха превысит заданное значение.

Клеммы «1» и «2» это контакты для подачи питания на лампу – индикатор работы домашнего механического терморегулятора. К клемме «2», требуется подключать последовательно провод, идущий от клеммы «4» или «5», в зависимости от того к какой из них подключена нагрузка  – отопление или охлаждение. Таким образом, пока электрический ток поступает на климатический прибор, индикатор светится, указывая нам о том, что прибор в рабочем режиме.



Клемма «1» нужна для подключения нулевого провода, требуемого для того, чтобы лампа светилась или как общая клемма для нуля, если у вас реализована следующая схема подключения механического термостата:

Как видите, в этой схеме, в терморегуляторе осуществляется вся коммутация, минуя распределительные (распаячные) коробки. В терморегулятор заходит кабель с фазой и нулем домашней электросети, а также от него проброшен провод до управляемых им климатическим систем, например, до обогревателя. Внутри произведена вся необходимая коммутация, необходимая для работы такой системы. Иногда такая схема подключения бывает единственно возможной, особенно когда требуется подключить отопительные или охладительные приборы с наименьшими трудозатратами. Достаточно проложить до термостата фазу и ноль и так же прокинуть от него две жилы кабеля до приборов, которыми он будет управлять.



Очень важно! Все представленные выше варианты схем подключения комнатного механического термостата актуальны лишь для подключения к нему нагрузки с током не более 10-16 ампер ( в зависимости от модели). Довольно часто этого бывает достаточно, но если используете термостат с энергоёмкими устройствами, то чаще всего единственно возможным вариантном становится подключение механического терморегулятора через пускатель.



Электромагнитный пускатель – это по большому счету выключатель (реле), рассчитанный на управление большими токами.

Принцип действия пускателя достаточно прост, при подаче даже небольшого тока его на управляющую клемму, которая связана с магнитной катушкой, эта катушка втягивает сердечник, в результате чего некоторые контакты пускателя замыкаются, а другие наоборот размыкаются. Применяется магнитный пускатель как раз в таких случаях как наш, когда требуется управлять электрооборудованием с большими токовыми нагрузками.

При срабатывании механического термостата, ток поступает на уравляющую клемму пускателя, который в свою очередь подключает нагрузку – например электрообогреватель. Когда в помещении температура воздуха поднимется до нужного уровня, указанного регулятором термостата, цепь разомнется и соответственно пускатель отключит отопительный прибор.

Выбор той или иной схемы подключения зависит от вашей конкретной ситуации, но как вы уже могли заметить, вариантов использования у механического термостата масса. Если же вы не можете определиться, как лучше выполнить монтаж, какую схему или алгоритм лучше использовать, пишите в комментариях к статье, постараемся помочь.

Простое руководство по подключению термостата (2, 3, 4, 5, 6, 7, 8 цветовой код проводов)

Это полное руководство по подключению 24-вольтового термостата охватывает все вопросы, связанные с подключением термостата, от простых до сложных — от базового 2-проводного термостата. проводка, обычная для газовых печей, вплоть до проводки 8-проводного термостата для двухступенчатых тепловых насосов и аналогичных систем HVAC.

Независимо от того, являются ли ваши термостаты сторонними брендами, такими как Honeywell, Nest, Sensi, White Rodgers или Ecobee, или теми же брендами (Trane, Carrier, Goodman и т. д.), что и ваши системы HVAC, это руководство поможет вам ознакомиться с процессом проводки.

Обратите внимание, что рассматривается только проводка на 24 В: Мы не покрываем вопросы проводки термостата на 110/240 В и милливольтового термостата.

В Руководстве по покупке термостатов Pick HVAC говорится об этих термостатах переменного напряжения:

• Мощность 110 В или 240 В: Они называются системами высокого напряжения или линейного напряжения и включают в себя электрические печи и системы электрических плинтусов.
• Мощность в милливольтах: Они [используются] с газовыми обогревателями, которые не используют электричество, поскольку у них нет вентилятора. Большинство из них используются для дополнительного тепла или отопления помещений.

Не стесняйтесь переходить к разделу, который охватывает вашу конкретную тему:

Навигация по содержанию

• Является ли моя система HVAC 24-вольтовой системой?
• 3 Способ подключения термостата
  • #1 Замените провод термостата на провод:
  • #2 Найдите электрические соединения в печи или системе обработки воздуха:
  • #3 Используйте стандартные цвета проводки для подключения термостата:
• Общие варианты подключения термостатов – термостаты с 2 проводами на 8 проводов
  • 2 Проводная проводка термостата
  • 3 Проводная проводка проволоки
  • 4 Проводная проводка термостата
  • 5 Проводная проводка
  • 6 Термостат.
  • Добавление провода C термостата
  • Примечание по проводке термостата для связи систем HVAC
  • Как заменить провод термостата
  • Советы Pro по установке проводки термостата

  Является ли моя система HVAC 24-вольтовой системой?

  Успех начинается со знания того, какой тип проводки термостата у вас есть или какой вам нужен. Ваши варианты включают термостат 24 В, 110/240 В и милливольт. В этом руководстве рассматриваются 24-вольтовые системы, большинство систем HVAC.

  24 В или низковольтные системы отопления и охлаждения включают один или несколько из следующих компонентов:

  • Отопление: Газовая печь, природный газ (NG) или пропан (LP), масляная печь, тепловой насос со вспомогательным оборудованием или без него нагревательные полоски
  • Охлаждение: Кондиционер, PTAC (упакованный терминальный кондиционер), тепловой насос
  • Аксессуары: Увлажнитель, осушитель, вентилятор ERV/HRV, очиститель воздуха и другое оборудование для контроля качества воздуха

  Эти системы могут быть традиционными сплит-системами, с одним компонентом снаружи и другими внутри, бесканальными сплит-системами с внешними и внутренними компонентами и комплексными системами, в которых все компоненты расположены в одном большом корпусе, обычно устанавливаемом на открытом воздухе. Они могут быть одноступенчатыми, двухступенчатыми или с переменной производительностью. Двухтопливные системы с печью и тепловым насосом представляют собой 24-вольтовые/низковольтные системы.

  Более 90% всех систем HVAC (отопление, вентиляция, кондиционирование воздуха) представляют собой системы низкого напряжения 24 В. Следующие системы НЕ ЯВЛЯЮТСЯ 24-вольтовыми системами:

  • Котлы
  • Электрические печи
  • Плинтус с электронагревом
  • Печи на твердом топливе (древесина, пеллеты, кукуруза, антрацит, уголь и другие материалы из биомассы)
  • Милливольтовые печи, не требующие электричества
  3 Способ подключения термостата

  Начнем с самого простого подхода. Если старый термостат все еще установлен, то этот будет работать. Если старый термостат был удален, то подход немного сложнее, но все же может быть проектом «сделай сам».

  #1 Замените провод термостата на провод:

  Если вы не меняли компоненты системы HVAC, но хотите новый термостат, воспользуйтесь этим подходом.

  • Отключите электрическую цепь печи или воздухообрабатывающего агрегата.
  • Сфотографируйте старую проводку, подключенную к различным клеммам. Это будет служить ориентиром в случае, если вы потеряете связь с терминалом, к которому был подключен какой-либо провод. Вы также можете использовать метод старой школы, наклеив ленточные этикетки на провода термостата и пометив их буквой клеммы, к которой каждый был подключен.
  • Отсоедините провод от старого термостата и подсоедините его к клемме с такой же буквой на новом термостате. Удаляйте и присоединяйте их по одному, пока не измените их все.
    Примечание: В вашей системе могут использоваться не все провода в пучке. Это обычное дело и не проблема. Неиспользуемые провода обычно скручены вместе и обернуты вокруг других проводов, чтобы предотвратить контакт оголенного провода с каким-либо оголенным участком используемого провода или клеммой.
  • Снова включите цепь и отрегулируйте термостат так, чтобы он вызывал обогрев или охлаждение.
  • Если это работает и должно работать, все готово. Если это не так, мы рекомендуем снова отключить цепь и позвонить в местную компанию HVAC для завершения работы.
  #2 Найдите соединения проводки в печи или воздухораспределителе:

  Если термостат был снят, ваша работа немного усложнится. Один из двух подходов может сработать. Вот самый верный подход.

  #3 Для подключения термостата используйте провода стандартных цветов:

  Labels	Wire Colors	Wiring Functions
  Y	Yellow	Cooling
  Y2	Light Blue/Other Colors	2 Stage Cooling
  W	Белый	Обогрев
  W2	Коричневый/другие цвета	2-ступенчатый обогрев
  G	Зеленый	0155
  C	Blue/Black	Common Wire
  R	Red	24V Power
  RC	Red	24V Power
  E	No Universal Color	Аварийный нагрев
  X/AUX	Без универсального цвета	Дополнительный нагрев
  B	Темно-синий	Обратный клапан для отопления
  O	Orange	Reverse Valve For Cooling
  S1/S2	No Universal Color	For Outdoor Unit

  If the thermostat has been removed, so you don’t know which wires были подключены к каким клеммам, и вы не можете или не чувствуете себя комфортно попасть в топку, этот подход может сработать. Это зависит от того, использовал ли первоначальный установщик традиционный цветовой код проводки при установке термостата. Обратите внимание, что цвета проводки не имеют собственного значения. Провода все одинаковые: одножильный медный провод, покрытый цветной поливинилхлоридной изоляцией. Цветовой код был введен, чтобы облегчить работу, которую вы выполняете. Вот как подключить термостат, используя цветовой код и, к вашему сведению, назначение каждой клеммы.

  • Подсоедините красный провод к клемме R (вызов для обогрева и/или охлаждения).
  • Подсоедините зеленый провод к клемме G (Вентилятор).
  • Подсоедините белый провод к клемме W (нагрев).
  • Подсоедините желтый провод к клемме Y (AC).
  • Подсоедините синий провод к клемме C (Общий провод – подробности см. ниже).
  • Оберните все дополнительные провода вокруг пучка, чтобы они не касались оголенных проводов или клемм.

  Примечание: Если какой-либо из компонентов способен к ступенчатому нагреву или охлаждению, эта конфигурация либо не будет работать, либо не позволит обеспечить полную производительность системы. Если это не работает или вы не уверены, что получаете полную производительность, такую ​​как поэтапный нагрев или охлаждение, позвоните специалисту по HVAC. Техник проверит соединения в печи или воздухораспределителе и завершит подключение термостата.

  Общие варианты подключения термостатов – термостаты с 2 проводами на 8 проводов

  Здесь представлена ​​подробная информация о проводке для всех распространенных систем ОВКВ, от простых газовых печей до многокомпонентных систем с принадлежностями.

  Примечание. Вместо того, чтобы перечислять подходы для каждой настройки, что было бы излишним, следуйте той же стратегии, которая описана выше. После отключения питания термостата:

  • Снимите крышку термостата
  • Сфотографировать проводку
  • Отсоедините провода и подсоедините их к одной и той же клемме на новом термостате по одному. Провод 1: отсоедините старый, присоедините к новому. Провод 2: отсоединить/присоединить.

  Совет по установке:  Убедитесь, что все винты клемм плотно затянуты — их не нужно перетягивать.

  Выполняйте эту процедуру, пока не подсоедините все необходимые провода к новому термостату.

  Совет для дополнительных проводов:  Свяжите дополнительные провода и оставьте их в доступном месте для возможного использования в будущем. Другими словами, не засовывайте их так далеко в стену, чтобы они «потерялись».

  Метод проб и ошибок:  Есть несколько случаев, когда вам, возможно, придется использовать метод проб и ошибок в современных системах тепловых насосов. Чаще всего это происходит, когда вы не знаете, какие компоненты и функции есть в вашей системе.

  Например, если вы не знаете, есть ли у него вспомогательные нагревательные полосы, или не уверены, является ли он двухступенчатым или одноступенчатым обогревом и охлаждением, вам может потребоваться попробовать несколько различных схем подключения, чтобы определить, какая из них все работает как надо.

  Но не бойтесь  – мы предлагаем вам альтернативные варианты подключения для этих систем. Их можно найти ниже

  2-проводное подключение термостата

  Все термостаты имеют 2-проводное подключение, хотя для большинства из них будут дополнительные неиспользуемые провода.

  Для чего используется двухпроводная проводка термостата?  В печах используется 2 провода. Если это единственный компонент в системе, то достаточно двух проводов.

  Как подключить двухпроводной термостат:

  1). Подсоедините провод Красный  к клемме R для 24 В Питание  – или к клемме RC, если она была на старом термостате.

  2). Подсоедините провод Белый к клемме W для Отопление .

  Как насчет провода C? Для установок только с печью не требуется общий провод.

  3-проводная проводка термостата

  Это один из уровней большей сложности, который включает в себя подключение провода C или общего провода. На самом деле, исходя из нашего опыта и отзывов читателей, 3-проводные термостаты могут быть самыми сложными для правильного подключения. Мы скажем вам заранее — без поездки к вам домой может быть сложно / невозможно разобраться, как именно ваша 3-проводная система должна быть подключена к термостату. Если наш совет не работает для вас, следует найти и связаться с умным, квалифицированным специалистом по системам отопления, вентиляции и кондиционирования воздуха. Но вот…

  Для чего используется 3-проводная проводка термостата? Бойлеры и многие типы нагревателей, включая водонагреватели, могут иметь 3-проводное подключение. Кроме того, , некоторые стандартные сплит-системы, работающие только от сети переменного тока, используют 3-проводную схему, и они представляют наибольшие проблемы. Большинство онлайн-руководств по проводке не упоминают переменный ток как возможный сценарий с 3 проводами. Если у вас есть 3-проводное соединение для переменного тока и у вас возникли проблемы, у нас есть советы по их устранению в этом разделе в разделе «Альтернативный шаг 3»).

  Вот стандартная процедура подключения 3-проводного термостата.

  Как подключить 3-проводной термостат:

  1). Подсоедините красный провод к клемме R для 24 В Power или к клемме RC, если она была на старом термостате.

  2). Подсоедините белый провод к клемме W для обогрева .

  3). Используйте один из оставшихся проводов для провода C . Многие технические специалисты выбирают Зеленый провод для этой цели — зеленый провод обычно питает вентилятор, к вашему сведению — но ваш оригинальный термостат может использовать для этой цели черный провод . Подсоедините провод G к клемме G.

  Альтернативный шаг 3). Во многих системах с переменным током, включая системы только с переменным током, Y-провод от кондиционера является входом для охлаждения. Если вы предприняли шаги с тремя проводами, предложенные выше, и ваш кондиционер не работает, подключите провод Y к клемме Y, чтобы посмотреть, решит ли это проблему. Возможно, вам придется пойти к обработчику воздуха (это может быть печь), чтобы определить цвет провода на клемме Y. Примечание: Если Y-провод идет снаружи к конденсаторному блоку, это явный признак того, что вам нужен именно этот провод. Подключите его к клемме Y на термостате, и, скорее всего, ваша проблема будет решена.

  Все еще не работает?

  Можно еще попробовать использовать 5-проводное подключение к термостату. Некоторые домовладельцы считают, что это решение, когда переменный ток не работает с 3-проводным подключением. Следуйте инструкциям в разделе ниже «Как подключить 5-проводной термостат». Один домовладелец, заменивший 3-проводное подключение 5-проводным, сказал, что новая схема подключения «позволяет мне успешно управлять кондиционером, а также вентилятором независимо друг от друга. ». Вот такие результаты мы хотели бы услышать!

  Информационный совет по проводам C: См. наше практическое руководство под названием C-wire Проблема: что делать, если у меня нет C-wire? В нем объясняется, как использовать или перепрофилировать один из дополнительных проводов в качестве С-провода.

  4-проводная проводка термостата

  Четырехпроводная проводка термостата становится все более распространенной из-за популярных систем HVAC, которые требуют этого.

  Для чего используется 4-проводная проводка термостата?  Наиболее распространенная 4-проводная проводка термостата необходима для системы тепловых насосов , которые включают в себя блок конденсации снаружи и устройство обработки воздуха внутри помещения. Уникальной особенностью этой системы является необходимость в проводе вентилятора и проводе для питания системы охлаждения переменного тока.

  Интеллектуальные термостаты: Ecobee, Nest и несколько других интеллектуальных/обучаемых/WiFi-термостатов также требуют 4-проводного подключения термостата.

  Как подключить 4-проводной термостат:

  1). Подсоедините провод Красный к клемме R для 24 В Power  — или на клемму RC, если она была на старом термостате.

  2). Подсоедините провод Белый к клемме W для режима теплового насоса Отопление .

  3). Подсоедините провод Желтый к клемме Y для AC /режим охлаждения.

  4). Подсоедините провод Зеленый к клемме G вентилятора .

  Как насчет двухступенчатых тепловых насосов? Что с дополнительным подогревом?

  Эта 4-проводная проводка термостата предназначена для простых одноступенчатых тепловых насосов. См. 5-проводные и другие варианты для более сложных систем теплового насоса.

  5-проводная проводка термостата

  Во многих системах отопления, вентиляции и кондиционирования требуется 5-проводная проводка термостата для подключения всех их компонентов. Следование этим указаниям приведет к успешной замене термостата.

  Для чего используется 5-проводная проводка термостата? Системы HVAC с кондиционерами, тепловыми насосами, печами и т.д.

  Если требуется 4-проводная проводка термостата плюс С-провод, вам потребуется 5-проводная проводка термостата. Это довольно просто. Ключевым моментом является использование провода, не используемого для других целей, в качестве общего провода или провода С.

  Как подключить 5-проводной термостат:

  1). Подсоедините провод Красный к клемме R для 24 В Мощность .

  2). Подсоедините провод Белый к клемме W (или W1) для режима теплового насоса Отопление .

  3). Подсоедините провод Желтый к клемме Y для AC /режим охлаждения.

  4). Подсоедините зеленый провод к клемме G вентилятора .

  5). Подсоедините «запасной» провод к клемме C, например, 9.0076 Черный провод для C или Common .

  6-проводная проводка термостата

  В вашем жгуте проводов должно быть 8 проводов, так что у вас еще есть провода.

  Для чего используется 6-проводная проводка термостата? Для систем с тепловым насосом с проводом C и усовершенствованным отоплением и кондиционером требуется 6 или более проводов. Например, двухступенчатый тепловой насос, один с дополнительным нагревом и/или другой с реверсивным клапаном, которому требуется питание, требуют 6-проводной или более проводки термостата (следуют 7- и 8-проводная проводка).

  Как подключить 6-проводной термостат:

  1). Подсоедините красный провод к клемме R для 24 В Power .

  2). Подсоедините провод Белый к клемме W (или W1) для режима теплового насоса Отопление .

  3). Подсоедините провод Желтый к клемме Y для AC /режим охлаждения.

  4). Прикрепите Зеленый  провод к клемме G для Вентилятор .

  5). Подсоедините «запасной» провод к клемме C, например, черный провод для C или общий .

  Для шага 6 есть несколько вариантов:

  6). Если это одноступенчатый тепловой насос, но в системе обработки воздуха есть дополнительные нагревательные полоски, подсоедините неиспользуемый провод, например, провод светло-голубой  , к клемме X/Aux на Дополнительный источник тепла .

  0r:

  6). Если тепловой насос имеет двухступенчатое охлаждение, подсоедините провод голубого цвета к клемме Y2 для двухступенчатого охлаждения .

  Или:

  6). Если тепловой насос имеет двухступенчатый нагрев, подсоедините провод Коричневый к клемме Y2 для двухступенчатого нагрева .

  Профессиональный совет:  Прочитайте руководство по установке термостата и ознакомьтесь с руководствами по системе HVAC, чтобы точно знать, что включает в себя ваша система — дополнительный нагрев, реверсивный клапан, 2 ступени нагрева и охлаждения, например, чтобы узнать, какие клеммы использовать.

  Примечание: Если имеется двухступенчатый нагрев и охлаждение, вам понадобится 7- или 8-проводная проводка.

  7-проводная проводка термостата

  Теперь мы говорим о системе отопления, вентиляции и кондиционирования воздуха, в которой много всего происходит.

  Для чего используется 7-проводная проводка термостата? Многие типы систем могут. Тепловой насос с 2 ступенями нагрева и охлаждения, система с дополнительным нагревом или система с реверсивным клапаном, на который необходимо подавать питание.

  Как подключить 7-проводной термостат:

  1). Подсоедините красный провод к клемме R для 24 В Power .

  2). Подсоедините провод Белый к клемме W (или W1) для режима теплового насоса Отопление .

  3). Подсоедините провод Желтый к клемме Y для AC /режим охлаждения.

  4). Прикрепите Зеленый  провод к клемме G для Вентилятор .

  5). Подсоедините «запасной» провод к клемме C, например, черный провод для C или общий .

  6). Прикрепите провод Голубой к разъему X/Aux для Дополнительный источник тепла .

  7). Используйте неиспользуемый провод для аксессуара .

  Альтернативные варианты:  Если у вас нет вспомогательного нагревателя, вспомогательного освещения или воздухоочистителя с электроприводом, но необходимо включить реверсивный клапан системы, выполните шаги 6 и 7.

  6). Подсоедините темно-синий провод к клемме B Реверсивный клапан для обогрева .

  7). Подсоедините провод Оранжевый к клемме O для Реверсивный клапан для охлаждения .

  8 Проводная проводка термостата

  Вот наиболее распространенное использование 8 проводов.

  Для чего используется 8-проводная проводка термостата? Почти всегда это системы отопления, вентиляции и кондиционирования с тепловым насосом Вспомогательное тепло.

  Как подключить 8-проводной термостат:

  1). Подсоедините красный провод к клемме R для 24 В Power .

  2). Подсоедините провод Белый к клемме W (или W1) теплового насоса Режим обогрева .

  3). Подсоедините провод Желтый к клемме Y для AC /режим охлаждения.

  4). Подсоедините зеленый провод к клемме G вентилятора .

  5). Подсоедините «запасной» провод к клемме C, например, черный провод для C или общий .

  6). Подсоедините провод голубой к клемме X/Aux на Дополнительный источник тепла .

  7). Подсоедините темно-синий провод к клемме B Реверсивный клапан для обогрева .

  8). Подсоедините провод Оранжевый к клемме O для Реверсивный клапан для охлаждения .

  Поиск и устранение неисправностей проводки термостата

  Как мы уже говорили, в продвинутых системах, с которыми вы не знакомы, и нет существующего термостата с проводкой для копирования, вам, возможно, придется провести некоторые пробы и ошибки.

  Если вы не можете подключить термостат и заставить все компоненты вашей системы HVAC работать должным образом, обратитесь за помощью к специалисту по HVAC. Скорее всего, технический специалист сможет правильно подключить систему примерно за час, и вы будете нести ответственность только за сервисный вызов / плату за первый час в размере от 75 до 150 долларов.

  Добавление C-провода термостата

  Здесь мы рассмотрим основы, которые подробно описаны в нашем эксклюзивном руководстве C-Wire Проблема: что делать, если у меня нет C-провода . Провод C обеспечивает постоянное питание термостата, так что он постоянно контролирует температуру в помещении и другие параметры климата. Целью этого является создание максимально точного комфорта в помещении.

  Многие термостаты работают без провода C, периодически получая питание от одного из других проводов, обычно красного провода. Однако, если в информации о вашем термостате указано, что требуется провод C, то эта информация для вас. Провод необходим для большинства марок и моделей, включая ecobee и Honeywell Lyric.

  Примечание: Создатели популярного обучающего термостата Nest говорят: «Не волнуйтесь, если у вас нет С-провода. Термостат Nest не требует этого провода для большинства установок». Наш профессиональный ответ заключается в том, что вы получите максимальную производительность от любого термостата, включая все модели Nest, если вы установите провод C или аксессуар, который заменит его.

  Если вы снимаете старый термостат и к клемме C не подключен провод, у вас есть несколько вариантов. Полная информация содержится в руководстве по проблемам C-Wire, упомянутом двумя абзацами выше. Вот их обзор:

  • Замените свой термостат на другой, для которого не требуется провод C (Nest, Lux Geo — два), и живите с несовершенными результатами
  • Используйте неиспользуемый провод в жгуте в качестве провода C. Подсоедините его к клемме C в печи/обработчике воздуха и клемме C в термостате. Не забудьте отключить питание печи, прежде чем открывать ее крышку (крышки).
  • Используйте провод G (обычно зеленый) в качестве провода C. Вы потеряете независимое управление вентилятором. Присоедините его к клемме C в печи и на термостате.
  • Установите разветвитель или перемычку, одобренную для использования с термостатом вашей марки. Цель состоит в том, чтобы заимствовать мощность у другого терминала. См. наше руководство C Wire для получения полной информации, фирменных продуктов Honeywell, Sensi и ecobee, а также полезного видео.
  • Для установки обратитесь к специалисту по HVAC.
  Примечание по проводке термостата для сообщающихся систем ОВКВ

  Если у вас есть сообщающаяся система ОВКВ, вам потребуется сообщающийся термостат и соответствующая проводка. Подробности в нашем 9Руководство по HVAC с обменом данными и без обмена данными 0904. Коммуникационные системы используют только 4 провода. Однако основной принцип подключения тот же: каждый провод должен подключаться к клемме печи или устройства обработки воздуха и соответствующей клемме термостата.

  Как заменить провод термостата

  Вам потребуется заменить проводку термостата, если ваша новая система HVAC другого типа (например, 24 В вместо системы 110 В) или в жгуте проводов недостаточно проводов для поддерживать повышенную производительность новой системы (например, двухступенчатая замена одноступенчатой ​​системы).

  Важным первым шагом является выбор правильного типа сменного провода. Он поставляется в пучках по 2, 3, 5, 6 и 8 проводов. Когда вы покупаете его, они будут помечены как 18/2, 18/3, 18/5 и так далее. Для большинства современных систем требуется как минимум 5 проводов, если в систему включено как оборудование для обогрева, так и оборудование для кондиционирования воздуха.

  Мы рекомендуем использовать провод 18/8. Разница в цене составляет копейки за фут, а наличие 8 проводов дает вам максимальную гибкость для модернизации вашей системы в будущем. Магазины товаров для дома и интернет-магазины продают провод термостата в катушках от 50 до 250 футов и в футах. Средняя стоимость составляет от 30 до 80 центов за фут при продаже поштучно. В катушках дешевле.

  Электропроводка термостата-ловушки проста, если делать ее аккуратно и осторожно:

  • Отсоедините старый термостат, но оставьте настенное крепление на месте для защиты гипсокартона, пока вы протягиваете новый провод через отверстие.
  • Аккуратно вытяните около 6 дюймов провода старого термостата из стены и наденьте на него зажим, например плоскогубцы, которые должны быть достаточно большими, чтобы предотвратить падение провода в стену при отсоединении.
  • Снимите проводку со старого основания термостата.
  • Перекройте не менее 4 дюймов старой проводки новой проводкой и плотно оберните изолентой вокруг перекрытия.
  • Аккуратно потяните жгут проводов от печи к печи. Наличие второго человека, подающего проволоку с катушки или катушки в стену, поможет предотвратить заедание.
  • Как только появится новый провод, протяните его столько, сколько необходимо, чтобы добраться до проводных клемм на печи или устройстве обработки воздуха, а также дополнительный фут провода. Отклейте или отрежьте. Пока не обрезайте провод на конце термостата.
  • Снимите старую проводку с печи или воздухораспределителя, если она все еще прикреплена.
  • Снимите изоляцию на ½ дюйма с каждого провода, который вы будете использовать. Инструмент для зачистки проводов можно приобрести в магазинах товаров для дома менее чем за 15 долларов. При необходимости добавьте соединители проводов к каждому проводу, который вы будете использовать. Они доступны в упаковках менее чем за 5 долларов.
  • Подсоедините провода к клеммам на печи, используя цветовой код и схему, прилагаемую к термостату и/или печи или устройству обработки воздуха.
  • На термостате подсоедините зажим к новому жгуту проводов примерно в 8 дюймах от стены, отрежьте жгут проводов и снимите монтажное основание старого термостата.
  • Осторожно наденьте старую опорную пластину на зажим, наденьте новую пластину и закрепите ее на стене. Если вам нужно снять зажим для этого процесса, повесьте проводку и замените зажим, когда закончите.
  • Зачистите провода, которые вы будете подключать к новому термостату.
  • Используйте схему подключения и код для подключения проводов к клеммам на термостате, которые соответствуют соединениям на печи или устройстве обработки воздуха. Некоторые модели термостатов требуют, чтобы разъемы были предварительно установлены на провода.
  • Оберните неиспользуемые провода вокруг жгута, снимите зажим и аккуратно вставьте жгут в стену перед установкой термостата на опорную плиту.

  Примечание: Если вы не уверены в необходимых инструментах и ​​расходных материалах, воспользуйтесь этим руководством для составления списка. Отнесите его в отдел электрики вашего местного дома или в магазин электротоваров. Эксперт поможет вам собрать все необходимое, например: провод термостата, разъемы, инструмент для зачистки проводов, изоленту и т. д.

  Советы по установке проводки термостата

  Если вы меняете расположение термостата или устанавливаете его в новостройке, тщательно выбирайте место. Он должен быть на внутренней стене, так как на наружных стенах зимой может быть прохладно, а летом тепло. Это приведет к неправильным показаниям, вашей системе отопления, вентиляции и кондиционирования воздуха будет работать слишком тяжело, потраченной энергии, а ваш дом будет слишком теплым зимой и слишком прохладным летом. Лучшее расположение термостата — на внутренней стене в центре вашего дома, на которую не влияют:

  • Прямой солнечный свет
  • Сквозняковые двери или окна
  • Тепло или пар из ванной
  • Тепло от прибора или от приготовления пищи
  • Ближайшая решетка отопления/охлаждения или регистр

  Если для самостоятельной установки нового термостата и электропроводки у вас нет времени или желания, есть предварительно квалифицированные местные подрядчики по ОВКВ, которые могут выполнить работу по конкурентоспособной цене. Бесплатные расценки без обязательств принимать какие-либо из них доступны с помощью нашего сервиса бесплатных местных расценок.

  Написано Рене Лангер

  Рене проработал 10 лет в сфере HVAC и сейчас является старшим специалистом по комфорту в PICKHVAC. Он имеет степень младшего специалиста по HVAC колледжа Lone Star и сертификаты EPA и R-410A.

  Polaris 6

  2 Печатная плата термостата

  Просмотр по категориямКотлыГорелкиВоздуходувки/ДвигателиРасширительные бакиФитингиПечиHVACМаслоPex/RadiantСантехникаНагреватели для бассейновНасосыБакаккумуляторыТермостаты/Управление/ИнструментыВодонагревателиВодонагревателиФильтры для водыКлапаныВентиляция * СРОЧНАЯ РАСПРОДАЖА * А. Ю. McDonald Duramac Американские стандартные водонагреватели Американские водонагреватели Гибридный электрический насос. Насосы / Запчасти Axiom Industries Ltd. Baxi Tankless Parts Bell & Gossett Bosch Parts Broan Fresh Air Burnham Cash Acme Cash Acme Expansion Tanks Charlotte Cast Iron Chicago Faucets DAB Water Technology Danfoss Горячие поверхностные воспламенители Direct Brand DiversiTech Dormont DuraVent PolyPro Eemax P. O.U. Водонагреватели Emmeti Radiant Systems Eternal Parts Fernox Fieldpiece Grundfos Hatco Electric Boosters Heat-Fab Heat-Timer Honeywell HTP (Heat Transfer Products) ICM Controls Insinkerator Система IPEX 1738 Вентиляция дымовых газов JPG”> Jandy / Zodiac Krowne Laars Heating Systems Lanair Legend LG SPIT Systems Свободные насосы Luxpro McDonnell & Miller Milwaukee Tools NAVIEN NEUTRA-SAFE NTI-NY THERMAL, Inc. NUTRA-SAFE NTI-NY Thermal, Inc. 5 NUTRA-SAFE NTI-NY Thermal, Inc. 5 5 5. Торговая марка Trane Сплит-системы Panasonic HVAC Термостаты PRO1 IAQ Raypak Rehau RenewAire jpg”> Водонагреватели Rheem Riello 3 Инструменты0016 Robertshaw Heating Supplies Rotom OEM Blowers / Motors Sanyo HVAC Split Systems Sauermann Schier Grease Interceptors Sentinel Chemicals Skuttle Indoor Air Quality Products Soler & Palau Ventilation SpacePak Central Air Spirotherm Suntec Детали Supco HVAC jpg”> Taco Детали и аксессуары Takagi Tekmar Thermo-Dynamics Oil Gulle Hearters Tjernlund TOTO TPI-Тестовое оборудование HVAC Tracpipe Counterstrike Guble Piping Triungle Tube TURBAMAX ТУРИНГИ TURBOMAX jpg”> Triungle Tube TURBAMAX Triungle Tube TURBAMAX Triungle Tube TURBAMAX. Radiant Systems Utica Heating Systems Viega Viessmann Wal-Rich Watts Webstone White-Rodgers Wilo Zoomlock / RLS Главная > Американские водонагреватели > Запчасти Polaris > Печатная плата термостата Polaris 6 2 Далее в Запчасти Polaris >> Цена: $153,95 Артикул: 100093667 Название производителя: American Water Heater Номер детали производителя: 6 2 Количество: * Только целое число Добавить в новый список покупок (Арт. Больше новостей Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
