Управление насосом по 2 датчикам уровня схема: Схема управления насосом необходима для того, чтобы правильно расположить панель управления

Схема управления насосом необходима для того, чтобы правильно расположить панель управления

24 Марта 2022

Просмотров:  25011

Время чтения:  7 минут

Содержание

Управление насосом: автоматика

Схема управления (отключения) насосом на откачку воды по уровню

Схема управления (отключения) насосом на налив воды по уровню

Схема управления задвижками насосной станции

Автоматическое управление насосом на даче

Датчик отключения насоса по уровню воды

Релейная схема насоса

Горячие предложения в автоматический контроль уровня воды

Коротко о главном

Проживая в частном доме, приезжая на дачу, не имея при этом доступа к центральному водоснабжению, постает вопрос – откуда брать воду в дом? С некоторых пор люди стали проводить самостоятельную магистраль поставки воды, не зависимую от центральной. Это очень удобно, однако стабильность водоснабжения зависит от качества электроэнергии.

Для того, чтобы ваш гидроагрегат прослужил долго, и вы не знали проблем, советуем обзавестись автоматикой, которая предотвратит сухой ход и будет контролировать натиск и уровень воды.

Электрическая схема автоматики водяного оборудования

Управление насосом: автоматика

Автоматика – очень важный и незаменимый атрибут в собственной системе водяного снабжения. Она самостоятельно запускает и выключает насос, защищает от сухого хода, контролирует натиск и водяной уровень. Все это способно продлить службу гидрооснащения.

Автоматика являет собой сбор контролирующих реле. Основная задача автоматики – обеспечение самостоятельного запуска и отключения гидрооснащения, а также продление срока службы путем защиты от сухого хода.

Автоматическую панель управления можно разделить на два вида:

• автоматика контроля уровня воды;
• блок управления контроля натиска.

Первый вариант обычно используется для гидроагрегатов, подающих воду на водонапорную башню. В этой схеме обычно не используются поплавковые отсоединители. В обязательном порядке оборудуется дополнительный слив, если вдруг емкость окажется переполненной. Если скважина обеспечивает водоснабжением целый населенный пункт – логичнее всего применять данную схему. Она обеспечивает стабильность функционирования.

На водонапорных башнях используют автоматическую панель управления при контроле уровня воды

Второй вариант наиболее оптимален для собственного водоснабжения.

Контролирует уровень натиска, предупреждая этим преждевременный выход из строя гидрооснащения.

Реле контроля натиска предотвращает поломку гидроагрегата

Схема управления (отключения) насосом на откачку воды по уровню

Управление гидроагрегатом гораздо упрощает его эксплуатацию. Нет необходимости постоянно ходить, чтобы включить и выключить помпу. Постоянное вмешательство пагубно влияет на продолжительность срока службы. Автоматическое управление самостоятельно решает такие вопросы, как уровень воды в резервуаре и натиск. Существует несколько схем для накачивания и отлива воды.

Схема управления насосом на откачку подразумевает откачивание воды до необходимого уровня для того, чтобы отключить помпу. Это необходимо для того, чтобы предотвратить работу на сухом ходу. Эта принципиальная схема способна обеспечить откачивание воды до необходимого уровня.

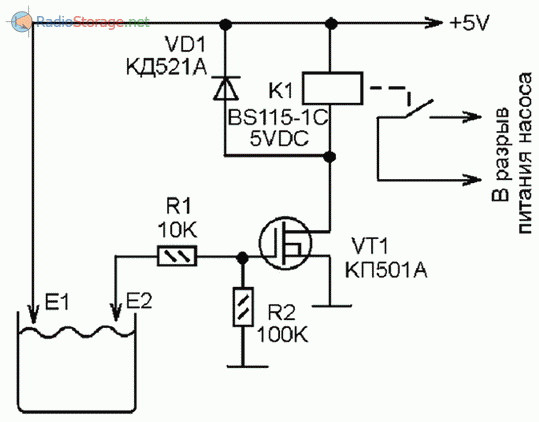

Принципиальные схемы управления работой насоса

Схема управления (отключения) насосом на налив воды по уровню

Данная схема отличается от предыдущей только тем, что герконы расположены сверху и снизу.

Схема управления задвижками насосной станции

Электрическая схема насосных гидрооснащений включает в себя электрические агрегаты широкого назначения, которые предназначаются для блока управления.

Эти устройства делятся на:

• реле контроля натиска и уровня воды;
• манометр;
• датчик;
• реле, производящее контроль за наполнением водой центробежных гидрооснащений.

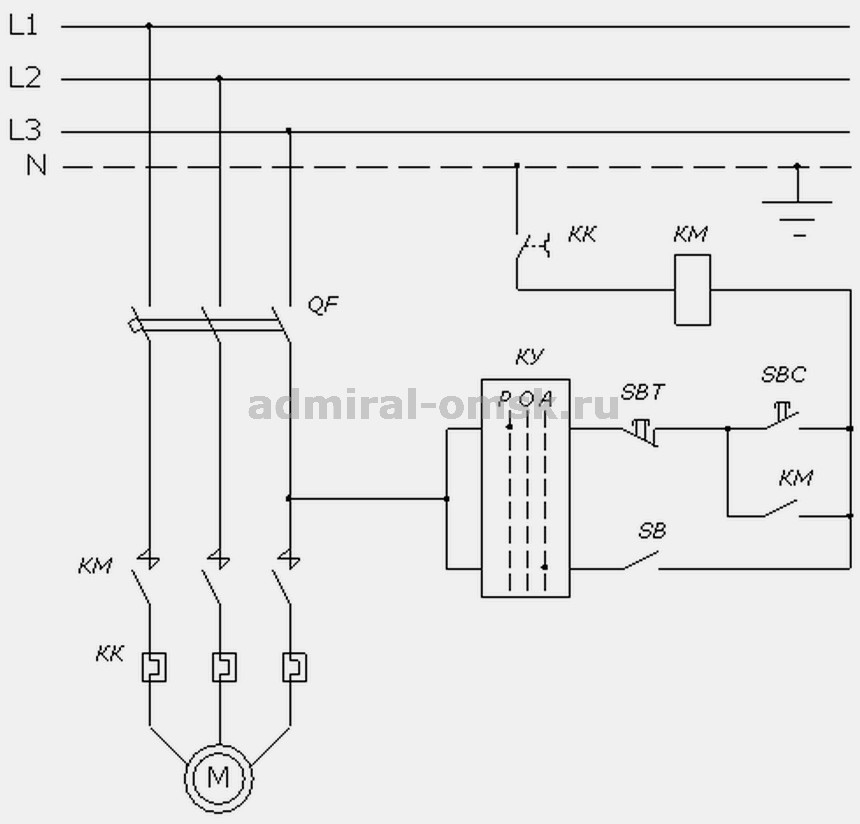

Схема управления задвижками насосного гидрооборудования

Данная схема подразумевает контроль с помощью редуктора механизма, который не является синхронным. После того, как произошло включение помпы и повысился натиск до необходимого уровня, реле натиска замыкает контакт. Концевик вместе с лампой, горящей красным цветом обеспечивает открытие задвижки. Когда загорается красная лампа, зеленая гаснет. Процесс закрытия задвижки происходит по подобному алгоритму. Если необходимо экстренное выключение, используется аварийный отсоединитель. Если выключатель задействован – красная и зеленая лампы отключаются.

Ручное управление:

1. 1Переводим на ручной контроль.
2. Для того, чтобы запустить гидрооборудование, желательно замкнуть рычажок подсоединения SBC и пустить напряжение на магнитный пускатель.
3. Подсоединяем магнитный пускатель.
4. Через контакты пускателя проходит напряжение в электрический мотор. Помповый механизм приступает к функционированию.

Специалист – оператор полностью управляет всей системой вручную.

Автоматическое управление насосом на даче

В наше время дачи используются не только для того, чтобы работать на огороде, но и для полноценного отдыха. Если вы приезжаете на дачу на несколько дней, или на неделю, вам нужна вода. Дачники обычно для этого используют скважину или колодец. Самостоятельная система водоснабжения удобна, однако есть свои нюансы. Необходимо покупать насос или насосную станцию, и не забыть про автоматику, которая предотвратит преждевременную поломку оборудования. Автоматика позволит бесперебойно пользоваться водой в доме, а в весеннее и летнее время организовать полив растений.

Очень полезная опция автоматики – защита от сухого хода. Работа на сухом ходу пагубно сказывается на приборе, и приводит к поломке, которую не всегда можно устранить. Покупка нового оборудования обойдется гораздо дороже, чем установить панель управления.

Автоматическая система полива дачного огорода

Для того, чтобы оборудовать поставку воды на даче, обеспечьте на определенном возвышении резервуар, из которого помпой будет накачиваться вода. В дом и необходимые места вода поступает с помощью трубопровода. При желании даже можно организовать летний душ.

Схема управления садовым гидроагрегатом

Насосное оборудование вы сможете установить самостоятельно. Дачное насосное оборудование достаточно надежное, долговечное, если его правильно эксплуатировать и относиться бережно.

Резервуар вы также можете изготовить самостоятельно. Это может быть любой прочный материал.

Датчик отключения насоса по уровню воды

В частном доме жить хорошо, однако нужно обеспечить себя стабильным водоснабжением. Для этого существует водяная помпа или насосная станция – каждый выбирает для себя сам, исходя из параметров своего источника воды. Очень важно, чтобы система водоснабжения не ломалась. Предотвратить это поможет датчик уровня воды.

Датчик уровня воды выполняет очень важную опцию Он предотвращает работу на сухом ходу. Сухой ход пагубно сказывается на гидроагрегатах, и они практически сразу выходят из строя, и не всегда поддаются ремонту.

Если уровень воды упал, датчик с помощью сигнала самостоятельно отключит ваш прибор, не допустив его перегревания. Выбирать датчик нужно в зависимости от технических характеристик своего водяного оборудования, в специализированных магазинах.

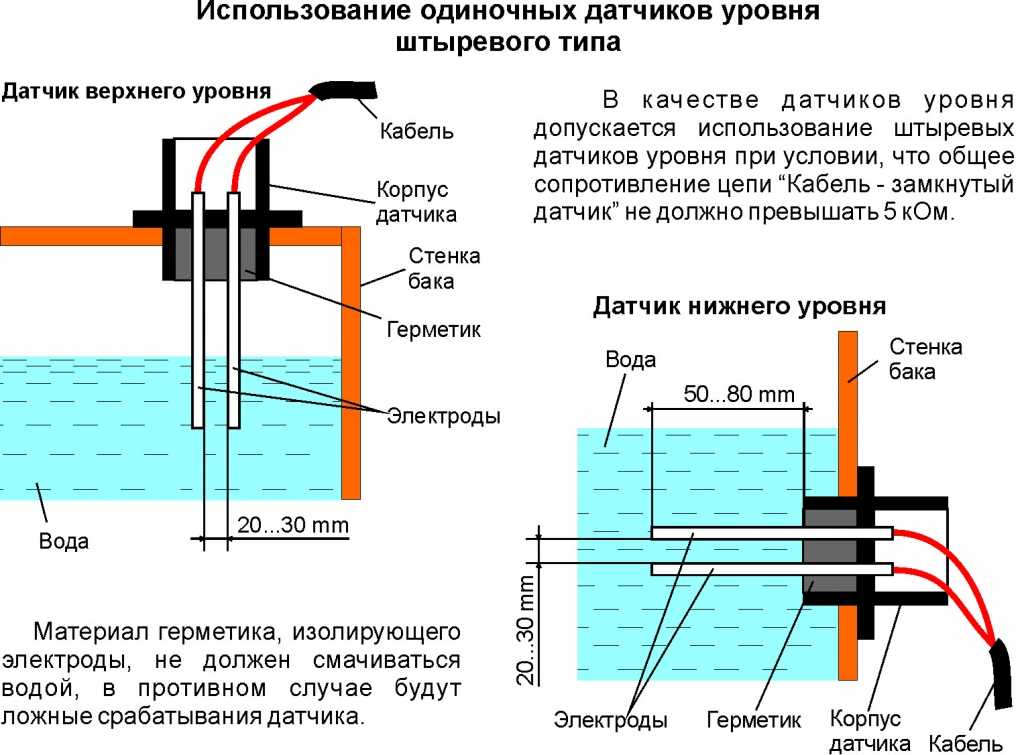

Пример датчика контроля водяного уровня

Релейная схема насоса

Гидрооснащение может функционировать с помощью двух режимов:

• дренаж – выкачивание воды из резервуара или источника;
• поднятие воды.

Если вода наполнит резервуар до верха, возможет перелив. Если используется дренажный метод – реален сухой ход. При сухом ходу двигатель гидроагрегата перегревается, и может перегореть. Такая поломка ремонту не подлежит, придется покупать новое гидрооборудование.

Во избежание этого используется релейная схема управления гидроагрегатом.

Реле контроля натиска насосного оборудования или водяной помпы

Реле защиты от сухого хода спасает гидроприбор от перегревания и перегорания мотора, чем продлевает срок его эксплуатации

Горячие предложения в автоматический контроль уровня воды

Вы можете приобрести ультразвуковые, поплавковые или герконовые датчики контроля уровня воды. На российском рынке выбор довольно разнообразный, есть модели на любой вкус и кошелек. Главное, выбирайте исходя из технических характеристик своего гидрооборудования и источника воды. Предложений масса, выбор есть. Выбирайте, устанавливайте, и радуйтесь результатом.

Ознакомьтесь с ультразвуковым датчиком контроля уровня воды

Герконовый датчик контроля водяного уровня

Поплавковый датчик контроля водяного уровня

Коротко о главном

Насосы и насосные станции необходимы для самостоятельной системы поставки воды. Если у вас частный дом или дача – данное оборудование будет находкой и решением проблемы водоснабжения. Однако, приобрести помповое оснащение недостаточно. Очень важно обзавестись автоматикой. Автоматика предотвращает от многих поломок ваш прибор, и он прослужит намного дольше. Для того, чтобы правильно установить автоматику и сам гидроагрегат и используется схема управления прибором.

А вы устанавливали блок управления согласно схеме или приглашали мастера? Нам интересно ваше мнение – нужна ли автоматика на насос или лучше не тратить средства, и самим регулировать включение и выключение?

Автор

Поляков Сергей Специальность: Инженер

Все статьи

Поделиться

Поделиться

Устройство управления насосом в дачном доме

Вопросам автоматизации управления водоснабжением садового или индивидуального жилого дома было посвящено немало публикаций в журнале “Радио”. Однако, несмотря на наличие большого числа готовых схемотехнических решений, автор решил разработать свой вариант устройства автоматического поддержания уровня воды в водонапорном баке, описание которого и предлагается вниманию читателей.

Требования, предъявляемые к такому устройству, продиктованы особенностями системы водоснабжения дачного дома автора. Основным элементом системы является расположенный на чердаке дома водонапорный бак, вода из которого поступает в трубопровод холодного водоснабжения и в электрический котёл, который обеспечивает дом горячей водой, а также нагревает воду для системы отопления. Наполнение бака водой в летнее время осуществляется с помощью центробежного насоса через летний водопровод, а осенью, когда из-за отрицательной температуры на улице использование летнего водопровода становится невозможным, – из колодца с помощью погружного насоса, подключаемого резиновым шлангом на время наполнения бака.

Из сказанного выше очевидно, что водонапорный бак в этой системе выполняет несколько функций. Он обеспечивает подачу воды, поддерживает необходимое давление на всасывающем патрубке установленного перед котлом циркуляционного насоса, а также принимает на себя объём воды, вытесняемой из электрокотла при нагреве, работая как расширительный бак. Поэтому основным требованием,  предъявляемым к устройству управления, является недопущение снижения уровня воды ниже некоторого минимального значения, обеспечивающего нормальную работу системы отопления. Вторым требованием является возможность работы устройства в полностью автоматическом режиме летом и в полуавтоматическом осенью, когда включение насоса производится вручную, а отключение происходит после достижения верхнего уровня воды в баке. Третьим требованием является работа электродов датчиков уровня воды на переменном токе, что предотвращает электролиз воды в баке.

Рис. 1. Схема подключения устройства



Исходя из приведённых выше требований, было сконструировано устройство, схема подключения которого показана на рис. 1. Датчиками уровня воды служат электроды Е1-Е3, изготовленные из изолированного алюминиевого провода сечением 6 мм². На длине 10 мм с конца каждого провода изоляция удалена, а сами провода закреплены на планке из стеклотекстолита, установленной внутри водонапорного бака, и подключены к устройству управления. Металлический корпус водонапорного бака заземлён и соединён с общим проводом устройства, а включение и отключение электродвигателя насоса осуществляются с помощью контактов реле, установленного в устройстве управления.

Рис. 2. Схема устройства



Схема устройства приведена на рис. 2. Каждый из датчиков Е1-Е3 подключён к входной ячейке, состоящей из токоограничивающего резистора, стабилитрона, однополупериодного выпрямителя с резистором нагрузки и сглаживающего конденсатора. Датчики питаются переменным напряжением 20 В, поступающим с обмотки III трансформатора Т1.

Рассмотрим работу входной ячейки, соединённой с датчиком Е3. Пока этот датчик не погружён в воду, на контакте ХТ4 присутствует переменное напряжение, которое ограничено стабилитроном VD1. Положительные полуволны переменного напряжения, проходящие через диод VD4, заряжают конденсатор С1, поэтому на выводе 9 логического элемента DD1.1 присутствует высокий логический уровень, разрешающий работу генератора, собранного на этом элементе. Светодиод HL1 при этом мигает, а транзистор VT1 периодически открывается, подключая к источнику питания звуковой излучатель со встроенным генератором НА1, сигнализирующий об аварийно низком уровне воды в баке.

Когда датчик Е3 оказывается погружённым в воду, на выводе 9 элемента DD1.1 устанавливается низкий логический уровень, запрещающий работу генератора, поэтому на выходе элемента DD1.1 появляется высокий уровень напряжения, закрывающий транзистор VT1 и отключающий звуковой сигнал. Светодиод HL1 при этом светит постоянно, сигнализируя о низком уровне воды в баке-резервуаре.

В процессе дальнейшего наполнения резервуара в воду оказывается погружённым датчик Е2 и низкий логический уровень на выходе элемента DD1.2 сменяется высоким, поэтому светодиод HL1 гаснет и включается светодиод HL2 зелёного свечения, сигнализирующий о нормальном уровне воды. Когда вода дойдёт до датчика Е1, на выходе элемента DD1.3 появится высокий логический уровень, светодиод HL2 погаснет и включится светодиод HL3 синего свечения, сигнализирующий о высоком уровне воды. При снижении уровня воды светодиоды HL1-HL3 переключаются в обратной последовательности.

Управление насосом, подающим воду в резервуар, может осуществляться в двух режимах, полуавтоматическом и автоматическом, выбираемых с помощью переключателя SA1. Рассмотрим работу устройства в автоматическом режиме. Когда уровень воды в резервуаре опустится ниже датчика Е2, на выходе элемента DD1.2 появится низкий логический уровень, открывающий транзистор VT2. Этот транзистор соединяет управляющий электрод тиристора VS1 через токоограничивающий резистор R15 с плюсом источника питания, в результате чего тиристор открывается, подавая питание на обмотку реле К1, которое своими контактами К1.1 подключает насос к сети 230 В. Светодиод HL4 при этом светит, сигнализируя о работе насоса.

В процессе наполнения резервуара вода достигает датчика Е2 и транзистор VT2 закры вается, но тиристор VS1 остаётся открытым и насос продолжает работать до погружения в воду датчика Е1. Когда это происходит, на выходе элемента DD1.3 появляется высокий логический уровень и конденсатор С7 начинает заряжаться через резисторы R13 и R14. Когда напряжение на конденсаторе С7 достигнет порога переключения элемента DD1.4, на его выходе появится низки й логический уровень и полевой транзистор VT3 закроется, отключая цепь питания реле К1 и тиристора VS1. Насоспри этом отключается, и светодиод HL4 гаснет.

Снижение уровня воды ниже датчика Е1 приводит к появлению на выходе элемента DD1.3 низкого логического уровня, в результате чего конденсатор С7 разряжается через диод VD8 и резистор R13, на выходе элемента DD1.4 появляется высокий логический уровень и транзистор VT3 открывается, подготавливая тиристор VS1 к повторному включению. Кнопка SB1 служит для принудительного включения насоса при нормальном уровне воды в резервуаре (при включённом светодиоде HL3 работа кнопки SB1 блокируется).

Работа устройства в полуавтоматическом режиме происходит аналогично, за исключением того, что коллектор транзистора VT2 отключён от левого по схеме вывода резистора R15, и включение насоса возможно только вручную с помощью кнопки SB1. Следует отметить, что принудительное отключение насоса в любом из режимов возможно только путём отключения самого устройства управления от сети. При необходимости ручное отключение насоса можно реализовать, включив в анодную цепь тиристора VS1 нормально замкнутые контакты дополнительной кнопки, с помощью которой можно отключать насос в полуавтоматическом режиме.

Подстроечный резистор R14 предназначен для установки длительности задержки отключения насоса после достижения водой в резервуаре датчика Е1. Такая задержка призвана выполнять две функции. Во-первых, она обеспечивает полное погружение в воду рабочей части датчика Е1, что предотвращает ложное переключение индикаторных светодиодов под воздействием колебаний уровня воды в резервуаре. Во-вторых, наличие некоторого уровня воды над нижним краем датчика Е1 позволяет довольно просто контроли¬ровать наличие даже незначительных утечек в системе водоснабжения.

Например, наполнив резервуар водой вечером и обеспечив отсутствие водоразбора в ночное время, утром с помощью индикаторных светодиодов можно определить наличие утечки. Если продолжает светить светодиод HL3, утечка либо отсутствует, либо её величина не превышает объёма воды, находящегося над нижним краем датчика Е1. Если же светодиод HL3 погашен и светит светодиод HL2, наличие утечки воды в системе очевидно. При указанных на схеме номиналах элементов длительность задержки отключения насоса регулируется в интервале от 3 до 25 с.

Источник питания устройства состоит из понижающего трансформатора Т1 с двумя вторичными обмотками. От одной из обмоток питается стабилизатор напряжения 12 В, состоящий из выпрямительного моста VD7, сглаживающего конденсатора С5, блокировочных конденсаторов С6, С8 и интегрального стабилизатора напряжения DA1. С другой вторичной обмотки поступает переменное напряжение 20 В, служащее для питания датчиков Е1 – Е3. Диод VD9 защищает элементы устройства от противо-ЭДС, возникающей в момент прерывания тока через обмотку реле К1.

Рис. 3. Схема печатной платы устройства и размещение элементов на ней



Детали устройства, за исключением элементов источника питания, реле К1, звукового излучателя НА1, кнопки SB1, переключателя SA1, светодиодов HL1- HL4, а также подстроечного резистора R14 и диода VD8, размещены на печатной плате из одностороннего фольгированного стеклотекстолита толщиной 1,5. ..2 мм, чертёж которой приведён на рис. 3. Конденсатор С6 установлен параллельно плате и приклеен к ней с помощью клея “Момент”, конденсатор С7 установлен над корпусом микросхемы DD1. Резисторы R1-R3 установлены на плате перпендикулярно, а их свободные выводы спаяны между собой и образуют шину, к которой подключается один из выводов обмотки III трансформатора Т1. Внешний вид смонтированной платы приведён на рис. 4.

Рис. 4. Внешний вид смонтированной платы



В авторском варианте устройство смонтировано в корпусе от измерительного преобразователя переменного напряжения Е855/1-М1, от которого также использован понижающий трансформатор с двумя вторичными обмотками. Элементы стабилизатора напряжения, а также реле К1 смонтированы на пластине из полистирола, установленной в левой части корпуса, к которой с помощью уголков и винтов М3 прикреплена печатная плата устройства. Правый край печатной платы закреплён к пластине из полистирола, на которой смонтирован держатель плавкого предохранителя FU1.

Индикаторные светодиоды, звуковой излучатель НА1, кнопка SB1, переключатель SA1 и подстроечный резистор R14 установлены на крышке корпуса устройства, а диод VD8 припаян непосредственно к выводам подстроечного резистора. Для подключения всех внешних цепей использованы имеющиеся в корпусе штатные винтовые клеммы, а после завершения монтажа печатная плата, а также все паяные соединения покрыты двумя слоями лака ХВ-784. Вид на монтаж устройства приведён на рис. 5, а внешний вид устройства в сборе – на рис. 6.

Рис. 5. Вид на монтаж устройства



Рис. 6. Внешний вид устройства в сборе



В устройстве можно применить постоянные резисторы любого типа соответствующей мощности рассеяния, подстроечный резистор – СП-1, СПО-0,5 или любой другой, имеющий линейную зависимость сопротивления от угла поворота движка и подходящий по габаритам. Неполярные конденсаторы – К10-7В или К10-17, оксидные конденсаторы С5, С6 – К50-35 или импортные. Конденсатор С4 – танталовый ТЕСАР или керамический К10-17, конденсатор С7 – танталовый К53-1 или другой с аксиальными выводами. Диодный мост VD7 должен иметь обратное напряжение не менее 50 В и допустимый ток не менее 100 мА (его также можно составить из отдельных диодов с такими же параметрами), остальные диоды – любые маломощные выпрямительные или импульсные, например, серии КД521 или КД522.

Светодиоды – любые сверхъяркие желаемого цвета свечения, звуковой излучатель со встроенным генератором НА1 – ТМВ12А12 или другой с номинальным напряжением 12 В. Микросхему стабилизатора напряжения 7812 можно заменить отечественной микросхемой КР142ЕН8Б, а вместо микросхемы CD4093BE использовать микросхему К561ТЛ1. Полевой транзистор 2N7000 можно заменить транзистором BS170 или КП501, транзисторы КТ3107И (VT1, VT2) – КТ3107 с любым буквенным индексом. На месте тиристора КУ101Е (VS1) можно использовать тиристор КУ101 с любым буквенным индексом, реле К1 – SANOU SRD-S-112 D или аналогичное с током срабатывания не более 50 мА и номинальным напряжением 12 В. Следует отметить, что контакты выбранного реле должны быть рассчитаны на коммутацию сетевого напряжения и ток, потребляемый насосом. Кнопка SB1 и переключатель SA1 – любые подходящие по габаритам.

В качестве трансформатора Т1 автор использовал готовый понижающий трансформатор, имеющий две вторичные обмотки с напряжением 20 В и током нагрузки 100 мА каждая. В случае отсутствия такого трансформатора можно использовать трансформатор с одной вторичной обмоткой, выполнив блок питания устройства по схеме, приведённой на рис. 7. Напряжение вторичной обмотки используемого трансформатора может находиться в интервале 15…20 В при токе нагрузки не менее 100 мА.

Рис. 7. Схема блока питания устройства



Собранное правильно и из исправных деталей устройство начинает работать сразу и в налаживании не нуждается. В случае необходимости яркость свечения светодиодов HL1-HL4 можно изменить путём подбора сопротивления соответствующих токоограничительных резисторов, однако ток, протекающий через эти светодиоды, не должен превышать 3 мА. Время задержки отключения насоса можно изменить подстроечным резистором R14 и (или) подборкой конденсатора С7.

Если водонапорный бак, в котором расположены датчики (см. рис. 1), изготовлен из изоляционного материала, для обеспечения функционирования устройства в бак (на всю его глубину) следует поместить неизолированный проводник, который соединяют с контактом ХТ7 устройства. Дополнительный электрод так же, как и основные электроды, должен быть изготовлен из не подверженного корро¬зии металла (алюминий или нержавеющая сталь).

Мощность электродвигателя насоса, которым может управлять устройство, определяется допустимым рабочим то¬ком контактов реле К1. Для управления более мощным насосом или насосом, питающимся от трёхфазной сети, следует использовать магнитный пускатель, катушку которого подключают к контактам ХТ1 и ХТ3 устройства. Для управления насосом также можно использовать твердотельное реле соответствующей мощности, излучающий диод которого включают вместо обмотки реле К1.

В случае, если требуется только указатель уровня воды в резервуаре, схему устройства можно упростить, исключив из неё элементы, отвечающие за управление насосом (резисторы R12-R18, конденсаторы С7, С9, диоды VD8, VD9, транзисторы VT2, VT3, светодиод HL4, а также тиристор, реле, кнопку и переключатель). Не используемые в этом случае входы элемента DD1.4 следует соединить с общим проводом устройства.

Чертёж печатной платы находится здесь.

Автор: А. Мельников, г. Барнаул

Двухуровневое реле управления насосом |

Это реле контроля уровня жидкости можно использовать для управления насосами или клапанами для автоматического поддержания уровня жидкости в баке или резервуаре. Он имеет варианты подключения для накачки или откачки. Это реле размещено в настенном корпусе Nema 4/4x, поставляется с кабелем питания длиной 6 футов и имеет два отверстия в нижней части. Это требует использования двух поплавковых выключателей, одного для высокого уровня и одного для низкого уровня.

• Двухуровневый поплавковый регулятор
• Предназначен для накачки или откачки
• Низкое напряжение 12 В переменного тока между контактами поплавкового выключателя
• 10А Релейный выход
• Логика слива или заполнения
• Схема с конформным покрытием
• Признан UL/cUL

Режимы работы (бак пустой перед подачей питания)

РЕЖИМ СЛИВА

При подаче питания на входные клеммы реле будет обесточено. По мере подъема жидкости нижний поплавок закрывается, но реле остается обесточенным. По мере того, как жидкость продолжает подниматься и верхний поплавок закрывается, выходной контакт переходит во включенное положение. Когда жидкость падает и верхний поплавок открывается, реле остается под напряжением. Поскольку уровень продолжает падать и нижний поплавок открывается, выходные контакты немедленно возвращаются в исходное обесточенное положение.

РЕЖИМ ЗАПОЛНЕНИЯ

При подаче питания на входные клеммы реле срабатывает. По мере подъема жидкости нижний поплавок закрывается, но реле остается под напряжением. По мере того как жидкость продолжает подниматься и верхний поплавок затем закрывается, выходной контакт переходит в обесточенное положение. Когда жидкость падает и верхний поплавок открывается, реле остается обесточенным. Поскольку уровень продолжает падать и нижний поплавок открывается, выходные контакты немедленно возвращаются в исходное положение под напряжением.

Как это работает видео на YouTube – НАЖМИТЕ ЗДЕСЬ

Нажмите на ссылку ниже, чтобы выбрать поплавковый выключатель для использования с этим реле.

• Стандартные одноуровневые поплавковые выключатели
• C ustom Многоуровневые поплавковые выключатели

PDF	Деталь №	Описание	Цена
	R-DLC120-NEMA4	Двойной уровень/управление насосом, 120 В перем. тока, 10 А, в корпусе Nema4 для настенного крепления из АБС-пластика	245,00 $
	R-DLC230-NEMA4	Двойной уровень/управление насосом, 230 В перем. тока, 5 А, в корпусе Nema4 для настенного крепления из АБС-пластика	265,00 $
	R-DLC24-NEMA4	Двойной уровень/управление насосом, 24 В перем. тока, 10 А, в корпусе Nema4 для настенного крепления из АБС-пластика	255,00 $
	R-DLC-120	Двойной уровень/управление насосом, 120 В перем. тока, 10 А — только печатная плата	120,00 $
	R-DLC-230	Двойной уровень/управление насосом, 230 В перем. тока, 5 А — только печатная плата	140,00 $
	R-DLC-24	Двойной уровень/управление насосом, 24 В перем. тока, 10 А — только печатная плата	130,00 $

5 Простые схемы регулятора уровня воды

Автоматический регулятор уровня воды — это устройство, которое определяет нежелательный низкий и высокий уровень воды в резервуаре и соответственно включает или выключает водяной насос для поддержания оптимального содержания воды в резервуаре. .

В статье описаны 5 простых схем автоматического регулятора уровня воды, которые можно использовать для эффективного управления уровнем воды в резервуаре для воды путем включения и выключения двигателя насоса. Контроллер реагирует в зависимости от соответствующего уровня воды в резервуаре и положения точек погруженного датчика.

Я получил следующую статью о простой транзисторной схеме от г-на Виниша, который является одним из активных читателей и подписчиков этого блога.

Он также является активным любителем, которому нравится изобретать и создавать новые электронные схемы. Давайте узнаем больше о его новой схеме, которую мне прислали по электронной почте.

1) Простой автоматический регулятор уровня воды на транзисторах

Пожалуйста, найдите прилагаемую схему очень простого и дешевого регулятора уровня воды. Эта конструкция является лишь базовой частью моего собственного продаваемого продукта, имеющего небезопасное отключение напряжения, отключение при пробном запуске, светодиоды и аварийную индикацию , а также общую защиту.

В любом случае, данная концепция включает в себя автоматический контроль уровня воды и отключение высокого/низкого напряжения.

Это не новый дизайн, так как мы можем найти сотни схем для контроллера переполнения на многих сайтах и ​​в книгах.

Но этот СКТ упрощен как минимум из дешевых компонентов. определение уровня воды и определение высокого напряжения выполняются с помощью одного и того же транзистора.

Раньше я наблюдал за всеми своими СКТ в течение нескольких месяцев и обнаружил, что с этим СКТ все в порядке. но недавно некоторые проблемы были отмечены некоторыми клиентами, которые я обязательно запишу в конце этого письма.

ОПИСАНИЕ ЦЕПИ

Когда уровень воды в напорном баке достаточен, точки B и C закрыты из-за воды и удерживают T2 в состоянии ON, поэтому T3 будет выключен, что приведет к отключению двигателя.

Когда уровень воды опускается ниже B и C, T2 выключается, а T3 включается, что включает реле и насос (соединения насоса не показаны на схеме). Насос выключается только тогда, когда вода поднимается и касается только точки А, потому что точка С становится нейтральной, когда включается Т3.

Насос снова включается только тогда, когда уровень воды опускается ниже B и C. Предустановки VR2 должны быть настроены на отключение по высокому напряжению, скажем, 250 В, когда напряжение поднимается выше 250 В при включенном насосе, Т2 включается и реле выключается.

Предустановка VR1 должна быть настроена на отключение при низком напряжении, скажем, 170 В. T1 будет включен до тех пор, пока стабилитрон z1 не потеряет напряжение пробоя, когда напряжение упадет до 170 В, Z1 не будет проводить, а T1 останется в выключенном состоянии, что подает базовое напряжение на T2, в результате чего реле отключается.

T2 выполняет главную роль в этом ckt. (платы отключения высокого напряжения, доступные на рынке, могут быть легко интегрированы в этот блок)

Электронные компоненты в этой схеме работали очень хорошо, но в последнее время наблюдались некоторые проблемы:

1) Небольшие отложения на проводе датчика из-за электролиза в воде, необходимо очищать через 2-3 месяца ( сейчас эта проблема минимизируется за счет подачи переменного напряжения на провод датчика с помощью дополнительной схемы, которая будет отправлена ​​вам позже )

2) Из-за искрения контактов реле, возникающего каждый раз во время начального включения насоса, контакты постепенно изнашиваются.

Это приводит к нагреву насоса из-за недостаточного тока, подаваемого на насос (замечено, новые насосы работают нормально. Старые насосы нагреваются больше). Чтобы избежать этой проблемы, необходимо использовать дополнительный пускатель двигателя, чтобы ограничить функцию реле. только для управления пускателем двигателя, а насос никогда не нагревается.

• Список деталей
• R1, R11 = 100K
• R2, R4, R7, R9, = 1,2K
• R3 -10KR5 = 4,7K
• R6 = 47K
• , R8, R6666 = 100006666666666666669 гг.
• R12 = 100e
• C1 = 4,7UF/16V
• C2 = 220UF/25 В
• D1, D2, D3, D4 = 1N 4007
• T1, T2 = BC 547
• T3 = BC 639 (Try 187)
• Z1, Z2 = стабилитрон 6,3 В, VR1,
• VR2 = 10K ПРЕДУСТАНОВКА
• RL = реле 12 В 200E, > 5 AMP CONT (в соответствии с мощностью насоса)

2) Схема автоматического контроллера уровня воды на основе IC 555

Следующая конструкция включает в себя универсальную рабочую лошадку IC 555 для реализации намеченной функции контроля уровня воды довольно простым и в то же время эффективным способом.

Ссылаясь на приведенную выше иллюстрированную схему, работу IC 555 можно понять по следующим пунктам:

Мы знаем, что когда напряжение на выводе № 2 IC 555 падает ниже 1/3 Vcc, выходной вывод № 3 отключается. становится высоким или активным при напряжении питания.

Мы также можем заметить, что булавка № 2 удерживается на дне резервуара для определения нижнего порога уровня воды.

Пока 2-контактная вилка остается погруженной в воду, контакт № 2 удерживается на уровне питания Vcc, что гарантирует, что контакт № 3 остается низким.

Однако, как только уровень воды опускается ниже нижнего положения 2-контактного разъема, напряжение Vcc на контакте №2 исчезает, в результате чего на контакте №2 генерируется более низкое напряжение, чем 1/3 Vcc.

Мгновенно активирует вывод №3 микросхемы, включающей каскад управления транзисторным реле.

Реле, в свою очередь, включает двигатель водяного насоса, который начинает наполнять резервуар для воды.

Теперь, когда вода начинает поступать, через некоторое время вода снова погружает нижнюю двухконтактную заглушку, однако это не меняет ситуацию с IC 555 из-за внутреннего гистерезиса IC.

Вода продолжает подниматься, пока не достигает верхней двухконтактной заглушки, перекрывая воду между двумя ее штифтами. Это немедленно включает BC547, подключенный к выводу № 4 микросхемы, и заземляет вывод № 4 с отрицательной линией.

Когда это происходит, микросхема IC 555 быстро сбрасывается, вызывая низкий уровень на выводе №3 и, следовательно, отключая драйвер транзисторного реле, а также водяной насос.

Теперь контур возвращается в исходное состояние и ждет, пока вода не достигнет нижнего порога, чтобы начать цикл.

3) Контроль уровня жидкости с помощью IC 4093

В этой схеме мы используем логическую IC 4093. Как мы все знаем, вода (в нечистом виде), которую мы получаем в наши дома через нашу домашнюю систему водоснабжения, имеет низкое сопротивление к электрической энергии.

Проще говоря, вода проводит электричество, хотя и очень слабо. Обычно сопротивление водопроводной воды может быть в диапазоне от 100 К до 200 К.

Этого значения сопротивления вполне достаточно для электроники, чтобы использовать ее для проекта, описанного в этой статье, то есть для простой схемы регулятора уровня воды.

Здесь мы использовали четыре вентиля И-НЕ для требуемого восприятия, всю операцию можно понять с помощью следующих точек:

IC 4093 Выводы

Как расположены датчики

Ссылаясь на приведенную выше диаграмму, мы видим, что точка B, имеющая положительный потенциал, расположена где-то в нижней части резервуара.

Точка C расположена на дне бака, а точка A закреплена в самой верхней части бака.

Пока вода остается под точкой B, потенциалы в точках A и C остаются отрицательными или на уровне земли. Это также означает, что входы соответствующих вентилей И-НЕ также фиксируются на низком логическом уровне из-за резисторов 2M2.

Выходы N2 и N4 также остаются на низком уровне логики, оставляя реле и двигатель выключенными. Теперь предположим, что вода внутри резервуара начинает наполняться и достигает точки B, она соединяет точки C и B, вход ворот N1 становится высоким, что делает выход N2 также высоким.

Однако из-за наличия D1 положительный сигнал с выхода N2 не имеет никакого значения для предыдущей схемы.

Теперь, когда вода достигает точки A, вход N3 становится высоким, как и выход N4.

N3 и N4 фиксируются из-за резистора обратной связи между выходом N4 и входом N3. Высокий уровень на выходе N4 включает реле, и насос начинает опорожнять бак.

По мере опорожнения бака положение воды в какой-то момент времени опускается ниже точки А, однако это не влияет на N3 и N4, так как они защелкиваются, а мотор продолжает работать.

Однако, как только уровень воды опускается ниже точки B, точки C и вход N1 возвращается к низкому логическому уровню, выход N2 также становится низким.

Здесь диод смещается в прямом направлении и переводит вход N3 также в низкий логический уровень, что, в свою очередь, делает низкий уровень на выходе N4, впоследствии отключая реле и двигатель насоса.

Список деталей

• R1 = 100K,
• R2, R3 = 2M2,
• R4, R5 = 1K,
• T1 = BC547,
• D1, D2 = 1N4148,
• . OHMS,
• Переключатель SPDT
• N1, N2, N3, N4 = 4093

Изображения прототипа

Вышеупомянутая схема была успешно построена и протестирована г-ном Аджаем Дуссой, следующие изображения, отправленные г-ном Аджаем, подтверждают процедуры.

4) Автоматический контроллер уровня воды с использованием IC 4017

Концепция, описанная выше, может быть также разработана с использованием IC 4017 и нескольких вентилей NOT, как показано ниже. Рабочая идея этого 4-го контура была запрошена г-ном Яном Кларком

Вот требование к контуру:

«Я только что обнаружил этот сайт с этими контурами и хотел бы знать, не могли бы вы мне помочь… . . У меня очень похожая потребность
Мне нужен контур для предотвращения работы погружного скважинного насоса (1100 Вт) всухую, т.е. истощения запаса воды. Мне нужно, чтобы насос выключался, когда уровень воды достигает примерно 1 м над впускным отверстием насоса, и снова включается, как только он достигает примерно 3 м над впускным отверстием.

Корпус насоса с потенциалом земли, скорее всего, является типичным эталоном. Зонды и связанная с ними проводка к поверхности находились на этих расстояниях.

Будем признательны за любую помощь, которую вы можете оказать. Схемы монтировать смогу, но вряд ли разберусь в конкретной схеме. Большое спасибо в нетерпении.”

Вырезка видео:

Обратите внимание, что схема, показанная в следующем видео, немного отличается от схемы, показанной выше. Тем не менее, рабочая концепция аналогична.

Работа цепи

Предположим, установка точно такая, как показано на рисунке выше. На самом деле эту цепь необходимо инициировать в существующем положении, показанном на рисунке.

Здесь мы видим три щупа, один из которых имеет общий потенциал земли, прикрепленный к дну резервуара и постоянно контактирующий с водой.

Второй датчик находится на высоте около 1 метра над уровнем дна резервуара.

Самый верхний зонд на высоте 3 метра над дном уровня резервуара.

В показанном положении оба щупа находятся под положительным потенциалом через соответствующие резисторы 2M2, что делает выход N3 положительным, а выход N1 отрицательным.

Оба этих выхода подключены к контакту № 14 IC 4017, который используется в качестве последовательного логического генератора для этого приложения.

Однако при первом включении питания начальный положительный выход N3 не оказывает никакого влияния на последовательность IC 4017, потому что при включении IC сбрасывается через C2, и логика не может сместиться с начального вывода № 3 IC .

Теперь давайте представим, что вода начинает заполнять резервуар и достигает первого датчика, что приводит к тому, что выход N3 становится отрицательным, что опять же не влияет на выход IC 4017.

Когда вода наполняется и, наконец, достигает самый верхний датчик, это приводит к тому, что выход N1 становится положительным. Теперь это влияет на IC 4017, который переключает свою логику с вывода № 3 на вывод № 2.

Контакт № 2, подключенный к каскаду привода реле, активирует его, а затем активирует насос двигателя.

Теперь мотопомпа начинает забирать воду из бака и продолжает опорожнять ее до тех пор, пока уровень в баке не начнет снижаться и не опустится ниже верхнего датчика.

Это возвращает выход N1 на ноль, что не влияет на выход IC 4017, и двигатель продолжает работать и опорожнять бак, пока, наконец, вода не опустится ниже нижнего датчика.

Когда это происходит, выход N3 становится положительным, и это влияет на выход IC 4017, который переключается с контакта № 2 на контакт № 4, где он сбрасывается через контакт № 15 обратно на контакт № 3.

Здесь мотор останавливается навсегда… до того момента, пока вода снова не начнет наполнять бак и ее уровень снова не поднимется и не достигнет самого верхнего уровня.

5) Контроллер уровня воды с использованием IC 4049

Еще одна простая схема контроллера уровня воды, которая является 5-й в нашем списке для контроля переполнения резервуара, может быть построена с использованием одной IC 4049 и использоваться по назначению.

Схема, представленная ниже, выполняет двойную функцию, она включает в себя функции контроля уровня воды над головой, а также показывает различные уровни воды, когда вода заполняет резервуар.

Принципиальная схема

Принцип работы контура

Как только вода достигает самого верхнего уровня резервуара, последний датчик, расположенный в соответствующей точке, включает реле, которое, в свою очередь, переключает двигатель насоса для запуска необходимого действия по откачке воды .

Схема настолько проста, насколько это возможно. Использование всего одной ИС делает всю конфигурацию очень простой в сборке, установке и обслуживании.

Тот факт, что нечистая вода из-под крана, которую мы получаем в наших домах, имеет относительно низкое сопротивление электричеству, был эффективно использован для достижения намеченной цели.

Здесь используется одна микросхема CMOS IC 4049 для необходимого обнаружения и выполнения функции управления.

Еще один интересный факт, связанный с КМОП-ИС, помог очень легко реализовать настоящую концепцию.

Именно высокое входное сопротивление и чувствительность КМОП-затворов делают их работу совершенно простой и беспроблемной.

Как показано на рисунке выше, мы видим, что шесть вентилей НЕ внутри микросхемы 4049расположены в соответствии с их входами, непосредственно введенными внутрь резервуара для необходимого определения уровня воды.

Заземление или отрицательная клемма источника питания вводится прямо в нижнюю часть бака, так что она становится первой клеммой, соприкасающейся с водой внутри бака.

Это также означает, что предыдущие датчики, размещенные внутри бака, а точнее входы вентилей НЕ, последовательно входят в контакт или перемыкаются с отрицательным потенциалом по мере постепенного подъема воды внутри бака.

Мы знаем, что вентили НЕ представляют собой простые потенциальные или логические инверторы, то есть их выход создает потенциал, прямо противоположный тому, который приложен к их входу.

Здесь это означает, что когда отрицательный потенциал со дна воды входит в контакт с входами вентилей НЕ через сопротивление воды, выходы соответствующих вентилей НЕ последовательно начинают давать противоположный отклик, то есть их выходы начинают становиться логика высока или становится при положительном потенциале.

Это действие немедленно включает светодиоды на выходах соответствующих вентилей, показывая пропорциональные уровни воды внутри бака.

Еще один момент, который следует отметить, это то, что все входы затворов подключены к положительному источнику питания через большое сопротивление.

Это важно для того, чтобы входы вентилей изначально были зафиксированы на высоком логическом уровне, а затем их выходы генерировали низкий логический уровень, удерживая все светодиоды выключенными, когда в баке нет воды.

Вход последней заслонки, отвечающей за запуск моторного насоса, расположен прямо у края бака.

Это означает, что когда вода достигает верхней части бака и шунтирует отрицательную подачу на этот вход, выход затвора становится положительным и срабатывает транзистор T1, который, в свою очередь, переключает питание на мотопомпу через проводные контакты реле.

Мотопомпа запускается и начинает откачивать или выпускать воду из бака в другое место.

Это предохраняет резервуар для воды от переполнения и разлива, другие соответствующие светодиоды, которые контролируют уровень воды по мере ее подъема, также обеспечивают важную индикацию и информацию о мгновенных уровнях поднимающейся воды внутри резервуара.

Список деталей

• R1 до R6 = 2M2,
• R7 до R12 = 1K,
• Все светодиоды = RED 5MM,
• D1 = 1N4148,
• = 12 V, SPDT,
• T148,
• = 12 V, SPDT,
• T1 = =
• = 12 V, Spdt,
• T1 = =
• = 12 V, Spdt,
• T1 BC547B
• от N1 до N5 = IC 4049

Все точки датчика представляют собой обычные латунные винтовые клеммы, надетые на пластиковую палочку на требуемом измеренном расстоянии друг от друга и подключенные к цепи гибкими проводящими изолированными проводами (14/36).

Модернизация релейной схемы

Рассмотренная выше схема имеет один серьезный недостаток. Здесь работа реле может постоянно включать и выключать двигатель, как только уровень воды достигает порога перелива, а также сразу же, когда верхний уровень опускается немного ниже самой верхней точки датчика.

Это действие может быть нежелательным для любого пользователя.

Недостаток можно устранить, модернизировав схему тиристором и транзисторной схемой, как показано ниже:

Как это работает

Вышеупомянутая интеллектуальная модификация обеспечивает включение двигателя, как только уровень воды достигает точки «F». “, и после этого двигатель продолжает работать и откачивать воду, даже когда уровень воды падает ниже точки “F” …. пока, наконец, не достигнет точки “D”.

Первоначально, когда уровень воды поднимается выше точки “D”, транзисторы BC547 и BC557 включаются, однако реле по-прежнему не включается, так как SCR в это время выключен.

КАК наполнится бак и уровень воды поднимется до точки “F”, выход затвора N1 повернет тиристор на защелку, после чего реле и двигатель также включатся.

Водяной насос начинает откачивать воду из бака, в результате чего бак постепенно опорожняется. Уровень воды теперь падает ниже точки «F», отключая N1, но тиристор продолжает работать, находясь в заблокированном состоянии.

Насос продолжает работать, в результате чего уровень воды постоянно падает, пока не опустится ниже точки “D”. Это мгновенно выключает сеть BC547/BC557, лишая положительное питание реле и, в конечном итоге, выключая реле, SCR и двигатель насоса. Схема возвращается в исходное положение.

ULN2003 Схема контроллера уровня воды

ULN2003 представляет собой 7-ступенчатую сеть транзисторов Дарлингтона внутри одной микросхемы. Датчики Darlington рассчитаны на ток до 500 мА и напряжение до 50 В. ULN2003 можно эффективно использовать для создания полноценного автоматического 7-ступенчатого регулятора уровня воды с индикатором, как показано ниже:

1) ПОЖАЛУЙСТА, ДОБАВЬТЕ КОНДЕНСАТОР 1 мкФ/25 В ПОПЕРЕЧНО БАЗУ/ЭМИТТЕР BC547, В ИНАЧЕ ЦЕПЬ БУДЕТ АВТОМАТИЧЕСКИ ЗАЩЕЛКИВАТЬСЯ ПРИ ВКЛЮЧЕНИИ ПИТАНИЯ.
2) ПОЖАЛУЙСТА, НЕ ИСПОЛЬЗУЙТЕ СВЕТОДИОДЫ НА КОНТАКТАХ 10 И 16, ИНАЧЕ НАПРЯЖЕНИЕ ОТ СВЕТОДИОДОВ МОЖЕТ ПОМЕХАТЬ И ВЫЗВАТЬ ПОСТОЯННУЮ ЗАЩЕЛКУ РЕЛЕ

Как это работает схема сброса, которая соединена с самым нижним и самым верхним выводами ИС для требуемого набора действий сброса реле и двигателя насоса.

Если предположить, что уровень воды ниже датчика контакта 7, выходной контакт 10 остается деактивированным, что, в свою очередь, позволяет положительному источнику питания достигать базы BC547 через резистор 10 кОм.

Это немедленно включает PNP BC557, который мгновенно запирает два транзистора посредством обратной связи 100K между коллектором BC557 и базой BC547. Это действие также блокирует реле, включающее мотопомпу. Вода насоса начинает заполнять бак, и вода постепенно поднимается выше уровня датчика pin7. Pin7 пытается заземлить смещение 10K для BC547, но это не влияет на переключение реле, так как BC547/BC557 фиксируются через резистор 100K.

По мере того, как вода наполняет резервуар и поднимается вверх, она, наконец, достигает самого верхнего уровня датчика pin1 ULN2003. Как только это происходит, соответствующий контакт 16 становится низким, и это заземляет смещение защелки обратной связи базы BC547, которая, в свою очередь, выключает реле и моторный насос.

Изготовление индивидуального контроллера уровня воды

Эта идея идеальной схемы контроллера переполнения резервуара была предложена и запрошена мной г-ном Билалом Инамдаром.

Разработанная схема пытается улучшить приведенную выше простую схему в более индивидуальной форме.

Схема разработана и нарисована исключительно мной.

Цель схемы

Ну, просто я хочу добавить акриловый лист ниже моего аквариума, который будет содержать ламповые лампы. Короче акриловый потолок. Уровень бака не может наблюдаться из-за листа. Это также необходимо для террасного бака на 1500 литров, чтобы следить за уровнем в помещении, не выходя на улицу.

Как это поможет

Это поможет во многих случаях, таких как наблюдение за уровнем резервуара на террасе, наблюдение и управление уровнем верхнего резервуара, а также наблюдение за уровнем воды в подземном резервуаре и управление двигателем. Кроме того, это убережет драгоценную воду от потери из-за перелива (озеленение). И снимите напряжение, вызванное человеческим фактором (забыв включить насос и налив воды, также выключите двигатель)

Область применения: –

Верхний бак
Размер – высота = 12 дюймов ширина = 36 дюймов длина = 45 дюймов
бак используется для питья, мытья и купания.
Бак находится на высоте 7 футов над полом.
Бак хранится в ванной
Материал бака – пластик (или ПВХ, или волокно, не проводящее электричество)
Бак имеет три соединения
Вход 1/2″, выход 1/2″ и водоворот (перелив) 1″.
Вода поступает из впускного отверстия. Вода поступает из выхода для использования. Переливное соединение предотвращает перелив воды в бак и отводит ее в дренаж.
Выпускное отверстие ниже, а перелив и впуск выше на баке (исх. высота)

Сценарий:-

Датчики бака и уровня
|_A датчик (перелив)
|__ok уровень
|_D датчик (средний )
|__низкий уровень
|_B датчик
|__очень низкий уровень
|_C общий датчик

В соответствии со сценарием я объясню, как должна работать схема

Примечания к схеме:-

/DC (для резервного копирования) до 12 AC/DC (для резервного копирования)
2) Схема должна в основном работать на переменном токе (моя сеть 220-240 В переменного тока) с использованием трансформатора или адаптера, это предотвратит ржавление датчика, которое происходит из-за положительного отрицательного напряжения.
3) Постоянный ток будет работать от легко доступной батареи 9 В или от батареи типа АА или ААА.
4) У нас много отключений электроэнергии, поэтому, пожалуйста, рассмотрите резервное решение постоянного тока.
5) в качестве зонда используется алюминиевая проволока 6 мм.
6) Сопротивление воды меняется в зависимости от места, поэтому схема должна быть универсальной.
7) Звук должен быть музыкальным, а также разным для очень высоких и очень низких. Это может испортиться, поэтому следующий звук предпочтительнее. Зуммер не подходит для большой комнаты 2000 кв.м.
8) Выключатель сброса должен быть обычным выключателем дверного звонка, который можно вставить в существующий электрический щит.
9) Должно быть не менее 6 светодиодов
Очень высокий, очень низкий, нормально, низкий, средний, мотор вкл/выкл. Середина должна быть рассмотрена для будущих расширений.
10) Схема должна показывать, что светодиод не горит при отсутствии переменного тока.
И переключиться на постоянный ток обратно. или добавить два светодиода для индикации питания от сети и от батареи.

Функции цепи.

1) Зонд B – если уровень воды ниже этого значения, должен загореться индикатор очень низкого уровня. Мотор должен запуститься. Сигнал тревоги должен звучать. Звук должен быть уникальным для очень низкого уровня.
2) если нажат переключатель сброса, то звук должен исчезнуть, все остальное остается прежним (цепь включена, светодиод горит, мотор)
3) если датчик прикосновения к воде B, звук должен быть отключен автоматически. Светодиод индикации очень низкого уровня выключается Светодиод индикации низкого уровня больше не включается
4) Датчик D – если датчик касается воды Индикатор низкого уровня выключается. Загорается светодиод нормального уровня
5) Зонд А – если вода касается этого зонда, мотор выключается.

Индикатор нормального уровня гаснет, и загорается индикатор очень высокого уровня.

Звонок/динамик включается с другой мелодией для очень высоких частот. Кроме того, если в этом случае нажата кнопка сброса, то также не должно быть никакого другого эффекта, кроме отключения звука.

И последнее, но не менее важное: электрическая схема должна быть расширяемой до E, F, G и т. д. для очень большого резервуара (как у меня на террасе)

Еще одна вещь, которую я не знаю, как должен быть указан средний уровень.

Слишком устал, чтобы писать больше, извините. Название проекта (просто предложение) Автоматизация уровня Perfect Water Tank или идеальный контроллер уровня воды в баке.

Перечень деталей
R1 = 10K,
R2 = 10M,
R3 = 10M,
R4 = 1K,
T1 = BC557,
Диод = 1N4148
Релейный ток, контакты насоса 12 В.
Все вентили Nand взяты из микросхемы 4093

Работа схемы вышеприведенной конфигурации

Предполагая, что содержание воды находится в точке A, положительный потенциал от точки «C» в резервуаре достигает входа N1 через воду, делая выход N2 идут вверх. Это запускает N3, N4, транзистор/реле и звуковой сигнал №2.

При спуске воды ниже точки “А” затворы N3, N4 удерживают положение за счет запирающего действия (обратная связь с его выхода на вход).

Поэтому сирена №2 остается включенной.

Однако при нажатии верхнего переключателя сброса защелка переворачивается и поддерживается в отрицательном положении, отключая звуковой сигнал.

Тем временем, поскольку точка “B” также находится под положительным потенциалом, поддерживает низкий уровень на выходе среднего одиночного затвора, оставляя соответствующий транзистор/реле и звуковой сигнал №1 выключенными.

Выход двух нижних затворов высокий, но не влияет на транзистор/реле и звуковой сигнал №1 из-за диода на базе транзистора.

Теперь предположим, что уровень воды падает ниже точки “B”, положительный сигнал от точки “C” блокируется, и теперь эта точка переходит в низкий логический уровень через резистор 10M (требуется коррекция на диаграмме, которая показывает 1M).

Выход среднего одиночного затвора немедленно становится высоким и включает транзистор/реле и звуковой сигнал №1.

Эта ситуация сохраняется до тех пор, пока порог воды ниже точки B.

Однако сирена №1 может быть выключена нажатием нижней кнопки PB, которая возвращает защелку, сделанную из нижней пары ворот N5, N6. Выход двух нижних затворов становится низким, притягивая базу транзистора к земле через диод.

Транзисторное реле выключается и, следовательно, сирена №1.

Ситуация сохраняется до тех пор, пока уровень воды снова не поднимется выше точки В.

Перечень деталей для вышеуказанной цепи указан на схеме.

Работа схемы вышеприведенной конфигурации

Предполагая, что уровень воды находится в точке A, можно наблюдать следующее:

Соответствующие входные контакты затворов находятся в состоянии высокой логики из-за положительного сигнала от точки “C”, поступающего через воду.

Это приводит к низкому логическому уровню на выходе верхнего правого затвора, который, в свою очередь, устанавливает высокий уровень на выходе верхнего левого затвора, включая светодиод (яркое свечение, показывающее, что бак полон)

Входные контакты нижнего правого затвора также имеют высокий уровень, что делает его выход низким, поэтому светодиод с пометкой LOW выключается.

Однако это сделало бы выход нижнего левого затвора высоким, включив светодиод, помеченный как OK, но из-за диода 1N4148 он удерживает его на низком уровне, так что светодиод «ОК» остается выключенным.

Теперь предположим, что уровень воды падает ниже точки A, две верхние заслонки меняют свое положение, выключая светодиод с пометкой HIGH.

Через 1N4148 не проходит напряжение, поэтому нижний левый затвор включает светодиод с надписью «ОК»
Когда уровень воды падает ниже точки D, светодиод OK продолжает светиться, потому что нижняя правая заслонка остается неизменной и продолжает работать с низким выходным сигналом.

Однако в тот момент, когда вода опускается ниже точки B, нижний правый вентиль меняет свой выход, потому что теперь оба его входа находятся на низком логическом уровне.

Это включает светодиод с пометкой LOW и выключает светодиод с пометкой OK.

Список деталей для вышеуказанной схемы приведен на схеме

IC 4093 Схема выводов

Примечание:
Не забудьте заземлить входной контакт оставшихся трех ворот, которые не используются.

Во всех трех ИС потребуется 16 логических элементов, только 13 будут использоваться, а 3 останутся неиспользованными, с этими неиспользуемыми логическими элементами необходимо соблюдать вышеуказанную меру предосторожности.
