Управляемый выпрямитель схема: Управляемые выпрямители | Полупроводниковые выпрямители

принцип работы, схемы выпрямления при работе на активную и активно-индуктивную нагрузки.

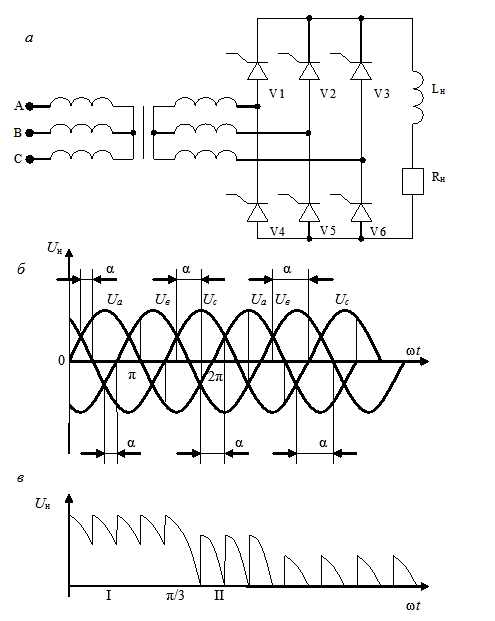

В ряде случаев от ВУ требуется не только преобразовать переменный ток в постоянный, но и обеспечить возможность регулирования (управления) постоянной составляющей выпрямленного напряжения. ВУ, выполняющие указанные функции, называют управляемыми выпрямителями.

Элемент управляемых выпрямителей – тиристор.

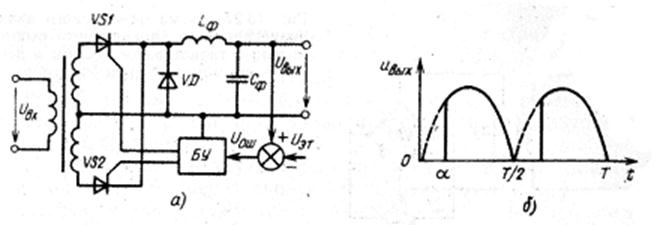

В источниках питания тиристор используется для регулирования (стабилизации) напряжения в управляемых выпрямителях и стабилизаторах напряжения в цепи переменного тока. Изменение фазы подачи управляющего импульса на тиристор по отношению к точке “естественной” коммутации (коммутация в неуправляемых выпрямителях) изменяет уровень напряжения на нагрузке. Кроме того, тиристор нашел широкое применение в защитных устройствах.

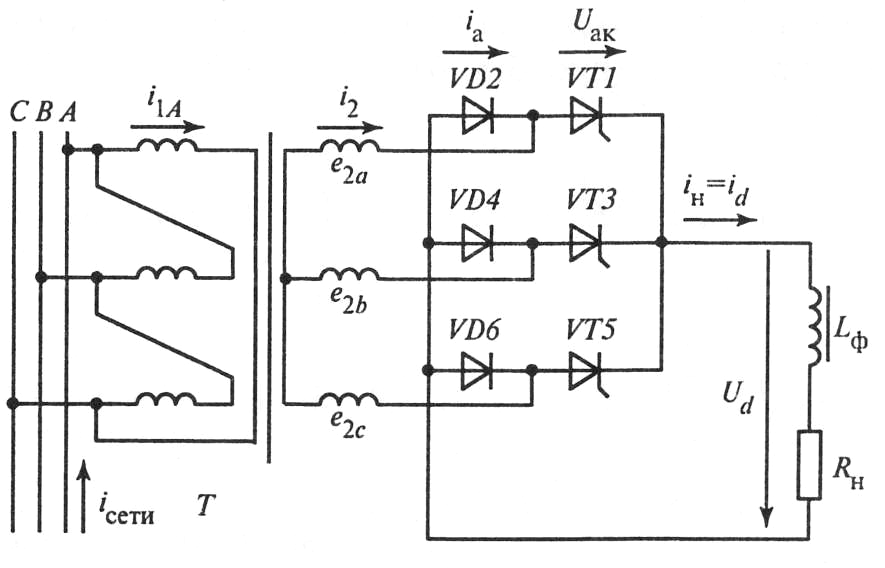

В состав выпрямителя входят тиристоры. Включение тиристора, происходит при выполнении двух условий: а) напряжение между анодом и катодом тиристора должно быть положительным; б) на управляющий электрод тиристора должен поступить управляющий импульс.

Тиристор выключается при уменьшении тока через него до нуля.

Выпрямители обеспечивают при параллельном включении работу на одну нагрузку, при условии, что каждый выпрямитель получает питание от индивидуального трансформатора или от двух вторичных обмоток одного трёхобмоточного трансформатора. Обслуживание выпрямителей двухстороннее.

Основные пар-ры:

– допустимый прямой ток (среднее значение) и допустимое обратное напряжение (амплитудное значение).

– максимально допустимое прямое напряжение (напряжение, при котором тиристор будет переходить в проводящее состояние при отсутствии импульса управления).

– прямое падение напряжения на открытом тиристоре.

– ток удержания.

– время отпирания (включения).

– время восстановления управляемости (запирания).

– тепловое сопротивление.

12.Однофазный мостовой управляемый выпряимтель с активной и активно-индуктивной нагрузкой.принцип работы,временные диаграммы,среднее значение выпрямленного напряжения.Элементы схем управления тиристорных выпрямителей.

При полном числе тиристоров схема управления формирует им­пульсы, обеспечивающие на интервале каждого полупериода измене­ния ЭДС е₂ отпирание соответствующих диагональных тиристоров. Так, на полупериоде, когда е₂ направлена снизу вверх, как показано на рис. 3.11,а, схема управления обеспечивает отпирание тиристо­ров VS2, VS3 (рис. 3.11,в).

В случае же разрывных токов дросселя выключение ранее от­крытой пары тиристоров будет происходить в общем случае раньше, чем схема управления обеспечит открытие другой диагональной па­ры тиристоров. Кривые напряжения

u₀₁ и тока iо для такого режима работы выпрямителя приведены на рис. 3.11,в. Как следует из кри­вой io(w_1t), на интервале первого полупериода изменения ЭДС е₂ ток i₀ спадает до 0 в момент, соответствующий углу , тогда как тири­сторы VS2 и VS3 открываются в момент w1t = а.

Рассмотрим работу идеального выпрямителя в установившем­ся режиме в предположении, что индуктивность обмотки дросселя L —»∞. В момент, соответствующий w_1t = а, включается тиристор VS1 и напряжение u₀₁, начиная с Этого момента, до момента, соот­ветствующему

w1t =π, совпадает с ЭДС е₂. На этом интервале ток iо замыкается по цепи: вывод а вторичной обмотки трансформатора Т — тиристор VS1 — CR_H — дроссель L •— диод VD2 — вывод b вто­ричной обмотки — вторичная обмотка трансформатора Т — вывод а. При смене полярности ЭДС е₂ ранее открытый диод VD2 ока­жется под обратным напряжением, равным этой ЭДС. Энергия же запасенная дросселем L будет передавать в нагрузку через диод VD1 и ранее открытый тиристор VS1, так что на интервале π ≤w1t ≤π+а выходное напряжение uqi идеального выпрямителя и тОк вторичной(а следовательно, и первичной) обмотки трансформатора Т равны О (рис. 3.11,г). После открытия тиристора VS2 в момент w1t =π+а напряжение uo1 снова совпадает с ЭДС е₂.

Каждый из тиристоров и диодов в схеме рис. 3.11,б” работает, как и в случае неуправляемого выпрямителя, в течение половины периода, следовательно, выражения для действующего и среднего значений токов для этих приборов, полученные ранее в разд. 3.2, остаются справедливыми.

Поскольку длительность работы вторичной и первичной обмоток трансформатора в управляемом выпрямителе (рис. 3.11б) на интер­вале полупериода в ( — а)/π раз меньше по сравнению с неуправляемым выпрямителем, то и действующие значения этих токов в \/(( — а)/π раз оказываются меньше.Если всю эту хрень расчитать,то Расчет показывает, что при а = 60 эл. град коэффициент мощно­сти управляемого выпрямителя рис.

3.11,б”оказывается равным 0,826, тогда как для выпрямителя рис. 3.11,а он оказывается равным 0,45.

Электронные устройства автоматики

Электронные устройства автоматики

Королев Г. В. Электронные устройства автоматики: Учеб. пособие. — 2-е изд., перераб. и доп. — М.: Высш. шк.— 1991. — 256 с. В книге изложены теоретические основы, принципы действия и расчеты различных электронных устройств, применяемых в автоматике. Основной элементной базой описываемых устройств являются полупроводниковые интегральные схемы и транзисторы Во втором издании (1-е — 1983 г.) расширен материал по операционным усилителям, методически переработан ряд разделов. Оглавление ПРЕДИСЛОВИЕ КО ВТОРОМУ ИЗДАНИЮ ВВЕДЕНИЕ РАЗДЕЛ I. УСИЛИТЕЛЬНЫЕ И РЕЛЕЙНЫЕ СХЕМЫ ГЛАВА 1. ОСНОВНЫЕ ПОКАЗАТЕЛИ УСИЛИТЕЛЕЙ § 1.2. Коэффициент усиления. Линейные и нелинейные искажения § 1.3. Эквивалентная схема усилителя. Входное и выходное сопротивления § 1.4. Показатели многокаскадных усилителей § 1.5. Шумы в усилителях Вопросы и задачи для самопроверки ГЛАВА 2. ОБРАТНАЯ СВЯЗЬ В УСИЛИТЕЛЯХ § 2.1. Виды обратных связей § 2.2. Влияние обратной связи на коэффициент усиления и искажения сигнала § 2.3. Влияние отрицательной обратной связи на входное сопротивление усилителя § 2.4. Влияние отрицательной обратной связи на выходное сопротивление усилителя Вопросы и задачи для самопроверки ГЛАВА 3. ПРИНЦИПЫ ПОСТРОЕНИЯ УСИЛИТЕЛЬНЫХ КАСКАДОВ НА ТРАНЗИСТОРАХ § 3.1. Включение транзистора в схему усилительного каскада. Графический анализ работы каскада § 3.2. Режимы работы транзистора в схеме усилительного каскада. Однотактные и двухтактные схемы усилительных каскадов Вопросы и задачи для самопроверки ГЛАВА 4. ПРАКТИЧЕСКИЕ СХЕМЫ УСИЛИТЕЛЬНЫХ КАСКАДОВ НА ТРАНЗИСТОРАХ § 4.1. Каскад с общим эмиттером § 4.2. Схемы с общим эмиттером с термокомпенсацией рабочей точки покоя § 4.3. Частотные искажения в схеме с общим эмиттером. Область низких частот § 4.4. Широкополосные каскады с общим эмиттером § 4.5. Каскад с общей базой (повторитель тока) § 4.6. Каскад с общим коллектором (повторитель напряжения) § 4.7. Каскад с общим истоком § 4.8. Каскад с общим стоком (истоковыб повторитель) § 4.9. Выходные каскады (усилители мощности) Расчет бестрансформаторного двухтактного усилителя мощности Вопросы и задачи для самопроверки ГЛАВА 5. ПРАКТИЧЕСКИЕ СХЕМЫ МНОГОКАСКАДНЫХ УСИЛИТЕЛЕЙ § 5.1. Усилители с резистивно-емкостной связью § 5.2. Усилители с непосредственной связью (усилители постоянного тока) § 5.3. Дифференциальные усилители § 5.4. Усилители постоянного тока с преобразованием сигнала § 5.5. Регулировка усиления сигнала в усилителях низкой частоты Вопросы и задачи для самопроверки ГЛАВА 6. ОПЕРАЦИОННЫЕ УСИЛИТЕЛИ § 6.2. Эквивалентная схема и основные параметры Области применения операционных усилителей § 6.3. Линейные схемы на операционных усилителях § 6.4. Устойчисвость и частотная коррекция операционных усилителей § 6.5. Работа операционного усилителя на низкоомную нагрузку Вопросы и задачи для самопроверки ГЛАВА 7. РЕЛЕЙНЫЕ СХЕМЫ § 7.1. Электромагнитные контактные реле. Общие сведения и основные параметры § 7.2. Электронные реле § 7.3. Электронные реле времени § 7.4. Фотоэлектронные реле § 7.5. Электронные реле на тиристорах РАЗДЕЛ II. ВЫПРЯМИТЕЛИ И СТАБИЛИЗАТОРЫ § 8.1. Определение и параметры выпрямителя § 8.2. Схемы выпрямителей § 8.3. Сглаживающие фильтры § 8.4. Фазочувстительные выпрямители и усилители § 8.5. Управляемые выпрямители и инверторы Вопросы и задачи для самопроверки ГЛАВА 9. СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ И ТОКА § 9.1. Параметрические стабилизаторы § 9.2. Компенсационные стабилизаторы Расчет компенсационного стабилизатора непрерывного действия Вопросы и задачи для самопроверки РАЗДЕЛ III. ПРИНЦИП РАДИОСВЯЗИ. ИЗБИРАТЕЛЬНЫЕ СХЕМЫ § 10.1. Основные параметры радиопередающих и радиоприемных устройств § 10.2. Радиоприемник супергетеродинного типа Вопросы и задачи для самопроверки ГЛАВА 11. КОЛЕБАТЕЛЬНЫЕ КОНТУРЫ § 11.1. Свободные колебания в контуре § 11.2. Вынужденные колебания в последовательном контуре § 11.3. Вынужденные колебания в параллельном контуре § 11.4. Вынужденные колебания в связанных контурах Вопросы и задачи для самопроверки ГЛАВА 12. ГЕНЕРАТОРЫ СИНУСОИДАЛЬНЫХ КОЛЕБАНИЙ § 12.1. Принципы построения генераторов § 12.2. Генератор с фазовращающей RC-цепью Расчет генератора низкой частоты § 12.3. Генератор с мостом Вина в цепи обратной связи § 12.4. Генераторы с колебательными контурами § 12.5. Стабилизация частоты LC-генераторов. Кварцевые генераторы ГЛАВА 13. ИЗБИРАТЕЛЬНЫЕ УСИЛИТЕЛИ § 13.1. Узкополосные RC-усилители § 13.2. Резонансные усилители напряжения высокой частоты § 13.3. Резонансные усилители мощности высокой частоты (генераторы с независимым возбуждением) § 13. 4. Модуляция высокочастотного сигнала ЛИТЕРАТУРА

Управляемый выпрямитель – определение, классификация, применение и теория

Диодные выпрямители используются во многих электронных схемах и системах для подачи постоянного напряжения. Если постоянный контроль выходного постоянного напряжения не требуется, то в схемах выпрямителей используются кремниевые диоды. Но когда в некоторых электронных схемах и системах требуется непрерывный контроль выходного постоянного напряжения, кремниевые диоды не используются, а вместо диодов используются тиристоры (тиристоры). Этот тип выпрямителя называется управляемым выпрямителем. Выпрямитель, который регулирует выходную мощность постоянного тока, подаваемую на нагрузку в соответствии с ее требованиями, называется управляемым выпрямителем. Тиристоры используются в управляемых выпрямителях из-за их более высоких характеристик, чем у обычных кремниевых диодов. Управляемые выпрямители используются во многих промышленных приложениях, таких как тяговые системы, переносные ручные приводы, диммеры, регуляторы скорости вращения вентиляторов и т. д., для которых требуется регулируемая мощность постоянного тока.

Блок-схема управляемого выпрямителя

Блок-схема управляемого выпрямителя показана на рис. 1(a). Условное обозначение схемы управляемого выпрямителя показано на рис. 1(б). Проводящий тиристор отключается за счет естественной или линейной коммутации. Само сетевое напряжение переменного тока используется для коммутации тиристоров, поэтому эти преобразователи известны как преобразователи с линейной коммутацией (LCC).

Рис. 1: Блок-схема управляемого выпрямителя.

Классификация управляемых выпрямителей

Управляемые выпрямители также можно разделить на две категории:

1. Однофазные управляемые выпрямители и
2. Трехфазные управляемые выпрямители.

Их можно дополнительно классифицировать по различным категориям в зависимости от типа нагрузки, например,

1. Резистивная (R),
2. Резистивно-индуктивная (RL) и
3. Резистивно-индуктивные аккумуляторные нагрузки (RLE).

На рис. 2 показана общая классификация управляемых выпрямителей на основе входного напряжения переменного тока и выходного напряжения постоянного тока.

Рис. 2: Классификация управляемых выпрямителей по входному напряжению переменного тока и выходному напряжению постоянного тока

На рис. 3 показана классификация управляемых выпрямителей по типу нагрузки.

Рис. 3: Классификация управляемых выпрямителей в зависимости от типа нагрузки

Двухполупериодные выпрямители с фазовым управлением иногда подразделяются на две категории: одноквадрантные преобразователи и двухквадрантные преобразователи в зависимости от полярности выхода напряжение В 9

(a)

Рис. 4: Управляемый выпрямитель (a) Двухквадрантный преобразователь преобразователь

Типы управляемых выпрямителей

Существует два типа управляемых выпрямителей. Это:

1. Полууправляемый (или полу) выпрямитель.
2. Полностью управляемый выпрямитель.

Полууправляемый выпрямитель

В полууправляемом выпрямителе для выпрямления используется комбинация диодов и тиристоров. Полууправляемый выпрямитель обычно в мостовой конфигурации. Будет экономия на расходах. Мост состоит из равного количества диодов и тринисторов.

Полностью управляемый выпрямитель

Полностью управляемый выпрямитель использует для выпрямления только тиристоры. Полностью управляемый выпрямитель обычно в мостовой конфигурации. Мост состоит только из SCR и не использует диод.

Преимущества управляемого выпрямителя

Эти преобразователи просты и менее дороги, а КПД ректификации в целом выше 95 %. Поскольку они преобразуют переменное напряжение в переменное постоянное напряжение , они известны как преобразователи переменного тока в постоянный и широко используются в промышленных приложениях, таких как управление скоростью двигателя постоянного тока от доли мощности в лошадиных силах до уровня мощности в мегаватт.

Применение управляемого выпрямителя

Некоторые области применения управляемого выпрямителя:

1. Светорегулятор.
2. Регулятор скорости вентилятора переменного тока.
3. Управление скоростью двигателя переменного тока.
4. Регулятор напряжения переменного тока.



Опубликовано 11 июл 2021 4 авг 2022 Автор Учебник по электрикеКатегории Силовая электроника

Что такое выпрямитель? | Типы и принципиальная схема. |

Содержание

Выпрямитель

Выпрямитель представляет собой устройство, преобразующее переменный ток (переменный ток) в постоянный (постоянный ток). Это нелинейное однонаправленное устройство. Электрический ток может течь только в одном направлении через выпрямитель, который уподоблен одностороннему клапану. Выпрямление – это процесс преобразования переменного тока в постоянный. Выпрямитель может физически существовать в различных формах, включая твердотельные диоды, ламповые диоды, ртутно-дуговые вентили, выпрямители с кремниевым управлением и множество других полупроводниковых переключателей на основе кремния.

Выпрямитель — это электрическое устройство, которое преобразует переменный ток в постоянный с помощью одного или нескольких диодов с P-N переходом. Выпрямление — это термин, используемый для описания этого процесса, поскольку известно, что оно также «выпрямляет» направление тока. В условиях прямого смещения диоды с PN-переходом пропускают только ток; в условиях обратного смещения они блокируют его. Почти все выпрямители имеют один или несколько диодов в определенных конфигурациях. Выпрямитель может создавать различные формы сигналов, в том числе:

Половина волны: Другая волна блокируется при прохождении положительной или отрицательной волны. Из-за того, что на выходе выводится только половина входной формы волны, это неэффективно.
Полная волна: Инвертирует отрицательную часть формы волны переменного тока и объединяет ее с положительной для создания целой волны.
Однофазный переменный ток : Если трансформатор имеет отвод от средней точки, два диода могут быть объединены для создания двухполупериодного выпрямителя. Если нет центрального ответвления, необходимо установить мост из четырех диодов.
Переменный ток в трех фазах: обычно использует три пары диодов.

Поскольку мощность переменного тока колеблется между пиками и провалами, выпрямители часто не могут обеспечить стабильное напряжение постоянного тока. Чтобы силовой выпрямитель вырабатывал плавный постоянный ток, обычно требуется сглаживающая схема или фильтр.

Каков принцип действия выпрямителя?

Выпрямитель представляет собой устройство, преобразующее переменный ток в однонаправленную или пульсирующую форму постоянного тока. Это известно как выпрямление, когда переменный ток преобразуется в форму постоянного тока.

Типы выпрямителей:

В основном есть два типа выпрямителей.

1. Неуправляемый выпрямитель

2. Управляемый выпрямитель

Вход этого выпрямителя выпрямляется с помощью диодов. Как однонаправленное устройство, этот диод допускает только одно направление электрического потока.
Диодная конфигурация выпрямителя предотвращает колебания мощности в зависимости от нагрузки. Следующие категории дополнительно делят неуправляемые выпрямители:

1.Полупериодный выпрямитель
2.Полнопериодный выпрямитель

Однополупериодный выпрямитель-

Только первая половина цикла переменного тока преобразуется в постоянный ток с помощью однополупериодного выпрямителя.

Работа однополупериодного выпрямителя:

Первый полупериод кривой переменного напряжения может проходить через однополупериодный выпрямитель, а второй полупериод — нет.
Принцип работы однополупериодного выпрямителя:

В течение первой половины входного цикла переменного тока оставляйте вторичную обмотку S на конце А трансформатора под положительным потенциалом, а конец В — под отрицательным потенциалом.
В этом случае диод смещен в прямом направлении, и ток течет по цепи. В результате на выходе получается напряжение на нагрузке RL.
Во время второй половины ввода переменного тока вторичная обмотка S на конце А трансформатора находится под отрицательным потенциалом, а диод D смещен в противоположном направлении. Следовательно, мы получаем выходное напряжение, показанное на диаграмме. Даже если выходное напряжение по-прежнему изменяется по величине, оно считается выпрямленным, если оно ограничено только одним направлением.

Поскольку цепь может выпрямлять только половину входного переменного тока, устройство называется однополупериодным выпрямителем.

Сборка однополупериодного выпрямителя:

Составные части однополупериодного выпрямителя:

Вот иллюстрация однополупериодного выпрямителя. Входное напряжение переменного тока подается на первичную обмотку P соответствующего понижающего трансформатора.
Сопротивление нагрузки RL и полупроводниковый диод с p-n переходом D подключены к вторичной обмотке S трансформатора.

Двухполупериодный выпрямитель-

С другой стороны, двухполупериодный выпрямитель преобразует как положительные, так и отрицательные полупериоды переменного тока. Иллюстрацией этого является мостовой выпрямитель. Он состоит из четырех диодов, соединенных мостом Уитстона.

Работа двухполупериодного выпрямителя:

Двухполупериодный выпрямитель производит пульсирующий постоянный ток путем преобразования полного цикла переменного электричества. Принцип действия двухполупериодного выпрямителя:

Когда питание переменного тока подается на i/p в течение обоих полупериодов этого типа выпрямителя, ток, протекающий через нагрузку, движется в одном направлении. Поскольку в этой схеме обе полярности сигнала i/p заменяются пульсирующим постоянным током, создается большее стандартное выходное напряжение. Этот тип выпрямления можно осуществить, используя не более двух кварцевых диодов с разной проводимостью по току.

Следующие две схемы, двухполупериодный выпрямитель с центральным отводом и двухполупериодный мостовой выпрямитель, используются для обеспечения того, чтобы ток нагрузочного резистора протекал в одном направлении как в положительной, так и в отрицательной половине входного переменного тока. Схема с более чем одним диодом используется для создания двухполупериодного выпрямителя. Мостовые выпрямители и выпрямители с центральным отводом — это две категории, к которым относятся эти выпрямители.

Создание двухполупериодного выпрямителя:

В двухполупериодном выпрямителе используются два полупроводниковых диода, работающих в комплементарном режиме. Входной источник переменного тока подается на первичную катушку P трансформатора с центральным отводом. Два конца А и В второго S трансформатора подключены к p-концам диодов D1 и D2 соответственно.
Сопротивление нагрузки RL подключено между выводами n обоих диодов и центральным выводом O второго трансформатора. При пропускании тока через сопротивление нагрузки RL создается выход постоянного тока.

Двухполупериодный мостовой выпрямитель:

Одной из эффективных конструкций двухполупериодного выпрямителя, использующего четыре диода в мостовой топологии, является схема мостового выпрямителя. Вместо трансформатора с центральным отводом используется стандартный трансформатор. Нагрузочный резистор подключается к оставшимся двум противоположным концам моста, расположенным по диагонали, а источник переменного тока, который должен быть выпрямлен, подается к противоположным концам моста, расположенным по диагонали.

Двухполупериодный выпрямитель с центральным отводом:

В этой схеме выпрямителя используется трансформатор со вторичной обмоткой, отводом которой является центральная точка. Каждый диод в схеме подключен так, что на него поступает полупериод входного переменного напряжения. В то время как другой диод использует нижнюю половину вторичной обмотки для выпрямления, один диод использует переменное напряжение, видимое на верхней половине вторичной обмотки. Поскольку питание обеих половин обеспечивается источником переменного тока, эта схема имеет высокий коэффициент полезного действия и КПД.

Управляемый выпрямитель:

Также регулируется напряжение управляемого выпрямителя. Для управления им используются SCR, MOSFET и IGBT. Два разных типа управляемых выпрямителей – это двухполупериодные и двухполупериодные выпрямители. Однополупериодный управляемый выпрямитель сравним с однополупериодным неуправляемым выпрямителем, за исключением того, что вместо диода используется SCR.

Типы управляемых выпрямителей

Существует два различных типа управляемых выпрямителей: однополупериодные управляемые выпрямители и двухполупериодные управляемые выпрямители.

Однополупериодный управляемый выпрямитель:

Один кремниевый управляемый выпрямитель можно использовать для разработки однополупериодного выпрямителя с регулируемым напряжением (SCR). Однополупериодный управляемый выпрямитель имеет конструкцию, аналогичную однополупериодному неуправляемому выпрямителю, за исключением того, что мы заменяем диод с помощью SCR.

Кремниевый выпрямитель не может работать при обратном смещении, поэтому он блокирует отрицательный полупериод. Когда на вход затвора подается импульс, действующий как периодический импульсный сигнал, тринистор будет проводить ток в одном состоянии в течение положительного полупериода.

В каждом положительном полупериоде основной целью этого сигнала является активация SCR.

С помощью этого метода можно управлять выходным напряжением выпрямителя. Пульсирующий постоянный ток или напряжение – это выход кремниевого выпрямителя. С помощью конденсатора, включенного параллельно RL, эти импульсы отделяются.

Двухполупериодный управляемый выпрямитель:

Двухполупериодные управляемые выпрямители преобразуют как положительные, так и отрицательные полупериоды сигнала переменного тока в постоянный ток, контролируя при этом амплитуду o/p. Управляемые двухполупериодные выпрямители можно разделить на два типа: управляемый мост и управляемый центральный отвод, подобно тому, как классифицируются управляемые и неуправляемые выпрямители.

Управляемый мостовой выпрямитель:

Тиристорный мост может заменить диодный мост в управляемом мостовом выпрямителе, используя схему, аналогичную мостовому выпрямителю. Конденсатор может быть присоединен к выходному концу цепи, чтобы убрать пульсации, что приведет к стабильному и плавному выходу.

Сравнение различных типов выпрямителей:

В таблицах ниже показано сравнение различных типов выпрямителей по нескольким аспектам.

Однофазные и трехфазные Типы выпрямителей:

Выпрямитель можно классифицировать в зависимости от того, как работает конкретный тип входа. Выпрямитель называется однофазным выпрямителем, если он имеет однофазный вход. Аналогично этому, выпрямитель называется трехфазным выпрямителем, если вход трехфазный. Четыре диода можно использовать для создания однофазного мостового выпрямителя, а шесть диодов, расположенных по определенной схеме для получения желаемого выходного сигнала, можно использовать для создания трехфазного выпрямителя. На основе переключающих элементов, используемых в каждом типе выпрямителей, таких как тиристоры, диоды и т. д., эти выпрямители классифицируются как управляемые и неуправляемые выпрямители.

Типы фильтров, используемые в различных типах выпрямителей:

Цепи выпрямителя производят постоянный ток, но когда используется мостовой выпрямитель, мы также получаем на выходе некоторое количество переменного тока вместе с постоянным током. Поэтому выходная сторона выпрямителя оснащена различными типами фильтров для уменьшения составляющей переменного тока. Конденсаторы и катушки индуктивности составляют большинство фильтров, используемых в выпрямителях. Поскольку параллельные соединения позволяют использовать переменный ток и предотвращают постоянный ток, их можно использовать для соединения конденсатора в цепи фильтра. Любая составляющая переменного тока будет проходить мимо конденсатора на выходе в направлении земли, и мы получим небольшое количество переменного тока на выходе. Поскольку индуктор имеет индуктивное реактивное сопротивление, его можно подключить последовательно в цепи фильтра. Это реактивное сопротивление препятствует любым изменениям и обеспечивает высокое сопротивление переменному току и низкое сопротивление постоянному току, поскольку переменный ток представляет собой изменяющийся сигнал, а постоянный ток остается постоянным. Мы можем использовать фильтр L-образного сечения в зависимости от расположения конденсатора и катушки индуктивности. Одна катушка индуктивности соединена последовательно с конденсатором, который в этом типе фильтра соединен параллельно. Основными компонентами фильтра пи-диапазона являются два конденсатора, соединенных параллельно последовательно соединенной катушкой индуктивности.

Применение выпрямителя:

Выпрямители используются в ряде приложений, таких как:

Для электросварки выпрямители используются для подачи поляризованного напряжения.
Однополупериодные выпрямители отпугивают комаров.
Однополупериодные выпрямители используются в качестве детекторов пиков сигнала в AM-радио. Выпрямители
используются в умножителях напряжения, модуляции и демодуляции.
