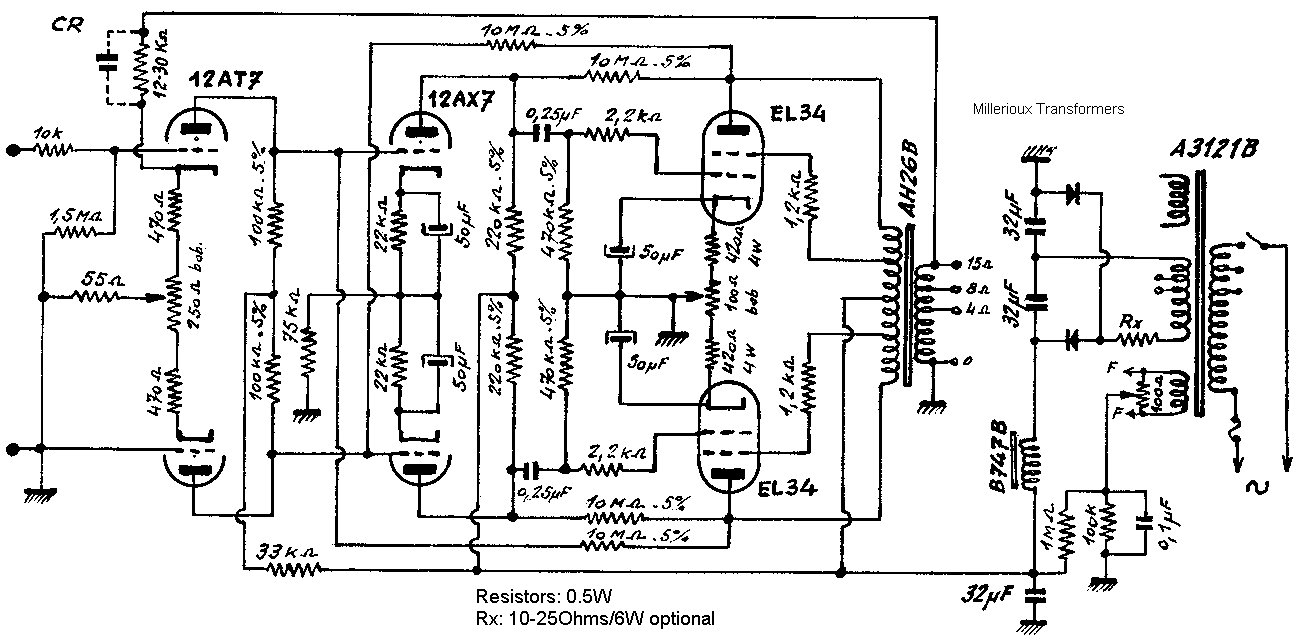

Усилитель на el34 схема: Двухтактный ламповый усилитель мощности на EL34 (12-24 Вт)

Содержание

Resistor.ru – Ламповый усилитель на EL34

Хочу представить мой вариант воплощения в железе широко известной схемы двухтактного лампового усилителя на EL34 разработанной Анатолием Манаковым. Схему я взял с сайта. Radiolamps.ru. Так как я уже имею печальный опыт неудачной реализации схемы гитарного усилителя JCM800 на этих лампах, то хочу сказать о том, что схема Манакова заработала сразу без танцев с бубном, а вот «Marshall» мне пришлось разобрать на запчасти. Он мне пока оказался не по зубам. :-(

Сразу оговорюсь. В предлагаемой схеме отображены номиналы установленных мной элементов. При этом некоторые из них отличаются от указанных в оригинале. Это сделано не потому, что я провел работу по нахождению оптимальных значений, а от того, что у меня не нашлось емкостей и переменных резисторов, рекомендованных разработчиком и я, не мудрствуя лукаво, поставил близкие по номиналу.

И вообще я не предъявлял к радиодеталям особых требований.

Из-за того, что выходной трансформатор не имеет дополнительных отводов, то я оставил только триодное включение выходных ламп. Но для тех, кто любит по громче можно использовать пентодное включение или найти рекомендуемые трансформаторы. Также напомню о том, что лампы выходного каскада должны быть подобраны парой. Еще на этой схеме вы не найдете фильтрующего конденсатора С8 изображенного на оригинальной схеме. Я про него не забыл. Просто перенес на схему стабилизатора питания.

Выполнять фигуры высшего пилотажа используя «железный» дроссель я пока не готов, поэтому для фильтрации анодного напряжения применил хорошо себя зарекомендовавший «электронный дроссель». Схему смещения оставил без изменений, а накал ламп сделал стандартным.

Из-за того, что используемый мной силовой трансформатор имеет три накальных обмотки, то каждой лампочке досталась своя. Выходное напряжение выставляется подбором резистора Rk. Для охлаждения транзистора VT1, в качестве радиатора, я использовал корпус. Надо сказать, что греется он прилично.

При монтаже прошу обратить особое внимание на схему смещения. Т.к. на выходе должно быть отрицательное, по отношении к земле, напряжение, то и диодный мост, и фильтрующие емкости должны быть установлены соответствующим образом. В противном случае можно иметь вполне предсказуемые неприятности.

Почти все элементы схем я разместил на двух платах. Плата усилителя и блока питания.

Всё свободно помещается в стандартном алюминиевом корпусе BO19 (275,0 х 175,0 х 65,0). Платы монтируются к нижней крышке на стоечки, все отверстия через которые проходят провода обязательно изолируются резиновыми вставками, под трансформаторы подкладываются изолирующие прокладки что бы исключить замыкания обмотки на корпус в случае продавливания изоляции. Входной разъем и регулятор громкости, а также кнопку включения питания я разместил сверху т.к. этот усилитель планируется размещать на полу. По вентиляционным отверстиям могу сказать только одно. Их должно быть достаточно.

Ну вот и все. Остается сказать о том, как его настраивать и о субъективном мнении по поводу его работы.

Настройку необходимо производить по методике автора.

В режиме молчания, нагрузив выход усилителя активным сопротивлением достаточной мощности и близким к номиналу акустической системы, настроить входной каскад установив на катодах V1 напряжение 1.8…2 вольта подборам резистора R4. Затем путем регулировки переменных резисторов R10 и R12 установить на катодах V2 и V3 напряжение 0,035…0,04 вольта. Затем подав на сетку V1 1/2 сигнал с частотой около 3 кГц, напряжением 0,5 вольта и регулируя переменный резистор R7 добиться одинакового по величине переменного напряжения на анодах V1.

Фазоинверсный каскад я настраивал с помощью осциллографа.

После настройки усилитель показал замечательное качество звучания и отсутствие посторонних шумов вообще. Звук насыщенный, прозрачный с замечательными низами. Т.к. лампы выходного каскада подключены по триодной схеме, то усилитель не громкий. Но для моей небольшой комнаты его более чем достаточно. И, что самое главное, его хочется слушать.

14.03.2017

Если вдруг найдете в статье неточности или заблуждения. Напишите мне об этом. Я подправлю.

Приложение: Скачать схемы и разводку плат усилителя.

Двухтактный ламповый усилитель на EL34, 6П3С

Отличительная особенность данного усилителя в простой конструкции, легкой повторяемости и работе выходного каскада в двух режимах – ультралинейном и триодном.

Автор данной схемы — Анатолий Манаков.Входной каскад усилителя построен на лампе 6Н9С, выходной – на лампах EL34 или 6П3С. Выходная мощность усилителя с лампами EL34 составляет 16 Вт в ультралинейном включении и 8 Вт в триодном включении. С лампами 6П3С мощность усилителя меньше и составляет 12 Вт и 6 Вт в ультралинейном и триодном включении соответственно. Коэффициент нелинейных искажений менее 0,5 %. Чувствительность усилителя по входу составляет порядка 0,65 В.

Схема одного из каналов усилителя представлена на рис.1.

Рис.1. Принципиальная схема двухтактного лампового усилителя на EL34/6П3С

Входной сигнал поступает через регулятор громкости на сетку левого по схеме триода VL1 типа 6Н9С, снимается с его анода и поступает на управляющую сетку лампы выходного каскада и одновременно через делитель напряжения поступает на сетку правого триода 6Н9С, переворачивается по фазе и поступает на управляющую сетку второй лампы выходного каскада. Данная схема фазоинвертора отличается от других видов фазоинверторов с резистивной нагрузкой большим коэффициентом усиления и лучшим звучанием.

С выхода фазоинвертора сигнал через разделительные конденсаторы и «антизвонные» резисторы, предотвращающие самовозбуждение выходного каскада, поступает на сетки выходных ламп.

Выходной каскад усилителя выполнен с фиксированным смещением. Напряжение смещения подается с отдельной обмотки трансформатора питания через регулируемые делители напряжения.

На выходной трансформатор сигнал поступает с анодов выходных ламп EL34/6П3С, а с него — в нагрузку. Переключателем П1 осуществляется выбор режима работы выходного каскада – ультралинейный либо триодный. Вторая сетка выходной лампы в ультралинейном режиме соединяется с отводом выходного трансформатора, а в триодном режиме – с анодом выходной лампы.

Схема блока питания лампового усилителя представлена на рис.2.

Рис.2. Принципиальная схема блока питания двухтактного лампового усилителя на EL34/6П3С

Детали. Лампы выходного каскада EL34/6П3С желательно подобрать попарно. Лампы входного каскада 6Н9С также желательно подобрать по минимальному расхождению падения напряжений на анодах триодов.

Разделительные конденсаторы C2-C4 использованы серии К78-2 на 250 вольт. Шунтирующий конденсатор C11 емкостью 4 мкФ — бумажный или пленочный на напряжение 400 В. Остальные шунтирующие конденсаторы — плёночные серии К73-17. Электролитические конденсаторы можно применить фирм “Samsung”, “Rubicon”, «Elna».

Резисторы в цепях анодов и управляющих сеток желательно применить серии ВС, остальные — серии МЛТ, подстроечные резисторы — серии СП. Регулятор громкости — фирмы Alps.

В качестве выходных трансформаторов применены трансформаторы от радиолы «Симфония». Также можно применить и другие выходные трансформаторы, рассчитанные на применение ламп EL34 или 6П3С, например, Hammond 1620.

В качестве силовой трансформатор использован ТАН107. В место него можно использовать другие трансформаторы из серии ТАН или ТС. При выборе трансформатора питания надо руководствоваться тем, что трансформатор должен выдавать переменное напряжение на анодной обмотке 250-270 вольт, при токе не менее 0,3 А для ламп 6П3С и не менее 0,4 А для ламп EL34. Для напряжения смещения обмотка трансформатора должна выдавать переменное напряжение в 40-50 вольт. В случае использования ламп 6П3С накальные обмотки трансформатора должны быть рассчитаны на ток не менее 3 А, а для ламп EL34 — не менее 4 А.

Выпрямители блока питания выполнены на диодах по мостовой схеме. Диоды шунтированы пленочными конденсаторами (на схеме не показаны). Для анодных выпрямителей использованы конденсаторы 10 нФ х 400 В, а для смещения — 1,5 нФ х 160 В.

Дроссели фильтра питания использованы от телевизоров УЛПЦТ. Также можно использовать унифицированные дроссели серии Д.

Настройка усилителя. Настройка усилителя производиться в режиме молчания. При этом вторичную обмотку выходного трансформатора усилителя необходимо нагрузить на активное сопротивление достаточной мощности, близкое к номиналу акустической системы.

Входной каскад настраивается установкой напряжения в контрольной точке КТ1 в 1,8-2 вольта путем подбора номинала резистора R4.

Для выходного каскада путём регулировки напряжения смещения резисторами R10 и R12 на управляющих сетках устанавливается напряжение 0,035-0,04 вольта (в контрольных точках КТ1 и КТ2). Такое падение напряжения на катодных резисторах R17 и R18 соответствует току анода каждой выходной лампы 35-40 мА.

Фазоинверсный каскад по переменному напряжению настраивается установкой одинакового по величине переменного напряжения на анодах входной лампы 6Н9С регулировкой резистором R7 при подаче переменного напряжения около 0,5 В с частотой 3 кГц на сетку левого триода лампы 6Н9С. Для измерения необходим вольтметр с входным сопротивлением не менее 1 мОм.

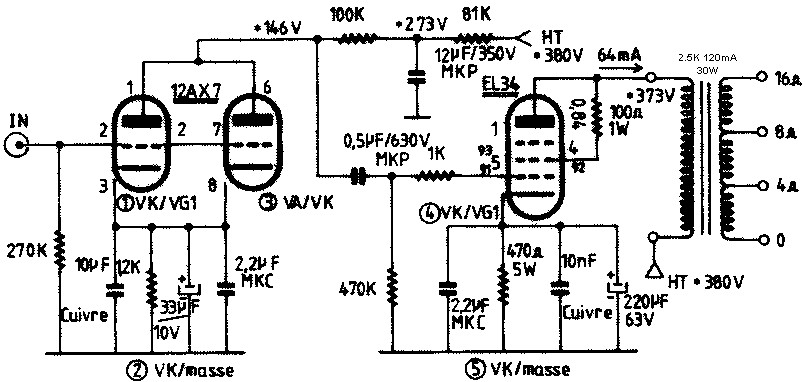

el34 bugleboy SE схема усилителя

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

Перейти к последнему

01.

10.2020 6:42

2020-10-01 6:42

Если бы вы собирали усилитель SE с лампами nos bugleboy el34 и трансформаторами Silk Audio, какую схему вы бы использовали? Я стремлюсь получить от них как можно более «сочный» звук. Я нашел несколько схем в Интернете (поиск в Google), но я действительно не уверен, что лучше всего подойдет для этих ламп.
Приветствуется любая помощь.

01.10.2020 14:21
#2
01. 10.2020 14:21

01.10.2020 16:57
#3
01.10.2020 16:57

У меня есть этот усилитель. Хороший звук, думаю, на лампах el34A. посмотрю

Посмотреть вложение 1
Посмотреть вложение 1

01. 10.2020 22:33
#4
01.10.2020 22:33

ИМХО, Если вы новичок в настройке (субъективно выбираете рабочие точки ламп), я бы выбрал простую схему, в которой не так много параметров настройки. Что-то вроде этой ссылки. С помощью этой схемы вы можете легко настроить Vp, Ip, смещение сетки и NFB. И увидеть/услышать результаты.
Самодельный однотактный (SE) KT88 / 6L6 / EL34 / 6CA7 Ламповый усилитель

2020-10-02 6:29
#5
2020-10-02 6:29

Какой несимметричный выходной трансформатор Silk Audio?
Вы можете использовать EL34 в режимах Pentode, Triode Wired и Ultra Linear.
Большинство несимметричных выходных трансформаторов Silk имеют отвод UL, но не все.
Использование глобальной отрицательной обратной связи, локальной отрицательной обратной связи, отсутствие отрицательной обратной связи.
Ответов на ваш вопрос о том, какую схему использовать, примерно столько же, сколько тех, кто отвечает на ваш вопрос.
Расскажите нам что-нибудь о ваших требованиях:
Какие динамики, эффективные рупорные, неэффективные или средней эффективности.
Тихо слушаю в маленькой комнате; громкий рок в большой комнате (вам понадобятся рупорные динамики или более мощный усилитель, чем однотактный усилитель EL34).
Мне любопытно, меня могут заинтересовать преобразователи Silk Audio.
Трансформаторы Silk Audio доставляются из Таиланда,
, или у вас есть местный дистрибьютор в Северной Каролине или дистрибьютор в США?

2020-10-02 16:01
#6
2020-10-02 16:01

Трансформаторы будут модели s325f (версия 3k). Придется заказывать их у производителя.
Мои колонки — это 15-дюймовые динамики audio nirvana super alnico в портированных корпусах с фазоинвертором. Они звучат потрясающе.
Музыка… рок и джаз, но, как я уже сказал, на умеренных уровнях, я действительно не врубаюсь в нее

2020-10-02 20:21
#7
02.10.2020 20:21

lexx21,
У меня дома много ламповых Hi-Fi систем ближнего поля.
Один за компьютером на кухне/столовой.
Один в ванной внизу.
Один внизу рядом с моим рабочим столом для сборки лампового усилителя.
Один в спальне (у того есть тюнер, проигрыватель компакт-дисков и усилитель, а удлинитель подключен к таймеру… включи музыку, и он автоматически выключится).
Если я правильно помню, разные ламповые усилители имеют выходную мощность от 3 до 6 Вт. Много сил для меня.
В большой гостиной по обеим сторонам телевизора с плоским экраном установлены динамики, а для просмотра DVD используется полупроводниковый усилитель. Я не слушаю музыку на этой системе.

Показать скрытый контент низкого качества
Вы должны войти или зарегистрироваться, чтобы ответить здесь.
Делиться:

25. 04.2019 19:11
#2
25.04.2019 19:11

Ваша схема и фотографии усилителя Laochen EL34, которые я нашел, кажутся почти идентичными имеющемуся у меня усилителю Oldchen/Gemtune BL02. Прикрепляю фото внутри, похоже на ваше? Являются ли напряжения на вашей схеме фактическими измерениями на вашем усилителе? Я планирую восстановить свой усилитель из-за очевидных проблем с качеством звука. Я пробовал некоторые изменения в точке смещения обеих трубок без заметных результатов. Этот ламповый комплект является обычным для современного производства в Китае, и многие усилители имеют другой каскад усиления по напряжению. Я прилагаю образец схемы этой альтернативной конфигурации. Я еще не пробовал, потому что не уверен, что здесь виноват входной каскад. Судя по предыдущему опыту, может быть более вероятным, что небольшой выходной трансформатор был разработан для 6V6 – 6P1, а затем установлен на эту конструкцию EL34, чтобы соответствовать низкой цене. Мой следующий запланированный шаг — удалить выходной трансформатор и временно пересадить его на заведомо исправный однотактный усилитель EL34, который сейчас стоит у меня на верстаке (такое же первичное сопротивление 3,5 кОм), чтобы проверить, не изменится ли проблема с трансформатором. Интересно, есть ли более быстрый способ проверить, не перегружен ли выходной трансформатор?
25-04-2019 20:25
#3
25. 04.2019 20:25

да вроде тот же усилок. Я выбрал роскошную версию, поэтому некоторые колпачки разные, но в целом они одинаковые
Напряжения в разных точках не мерил.
Я не знаю значений OPT, так что ваш тест должен быть интересным.

25.04.2019 23:31
#4
25.04.2019 23:31

Это действительно тот же самый усилитель.
Имейте в виду, что номиналы некоторых компонентов вашего усилителя не соответствуют вашей схеме. Катодные резисторы 6Н9П – 510 Ом и 51 Ом; анодный резистор 68К. Это те же значения, что установлены на моем усилителе; в вашей схеме указаны 1 кОм, 100 Ом и 82 кОм.
Я обнаружил у себя несколько производственных дефектов. Кажется, что у вас есть по крайней мере несколько из них.
Отверстие в шасси для проводов выходных трансформаторов слишком маленькое для защитной втулки. Как видите, они “решили” вопрос, полностью сдвинув втулку за пределы отверстия. На моем усилителе изоляция первичных проводов трансформатора уже была повреждена корпусом из нержавеющей стали. Я увеличил отверстие, чтобы установить защитную втулку на место. Вместо этого шасси вашего усилителя изготовлено из черного железа, поэтому оно может быть менее резким. Имейте в виду, что короткое замыкание проводов первичного выходного трансформатора может привести к повреждению силового трансформатора, поскольку на B+ не установлен предохранитель.
Нити накала трубки не перекручены. Они подоткнули и привязали их под доской с бирками, чтобы скрыть этот факт. Я заменил их витой проволокой, чтобы убрать остаточный гул.
Первый конденсатор фильтра, подключенный напрямую к выводу 2 выпрямительной лампы, имел емкость 100 мкФ. Это значение слишком велико и за короткое время убило бы лампу выпрямителя. Я заменил его на 33 мкФ; Я также заменил второй конденсатор 100 мкФ на 33 мкФ. Я считаю, что они установили неоправданно большие конденсаторы либо потому, что 100 мкФ являются обычным значением для SMPS и, следовательно, их легче найти, либо потому, что они ошибочно приписали остаточный гул недостаточной фильтрации B+.
Сетевой выключатель 230 В подключен к немаркированному черно-красному проводу динамика. В конечном итоге он может быть рассчитан на сетевое напряжение, но я все равно заменил его подходящим сетевым проводом.
Постановление CE гласит, что заземляющий провод сетевой вилки должен быть зелено-желтым и крепиться к корпусу с помощью специального болта. На моем усилителе — и, по-видимому, на вашем — это был крошечный черный провод, привязанный к случайному винту. Этот усилитель в любом случае не может быть сертифицирован CE, потому что я считаю, что силовой трансформатор не соответствует требованиям EN61558. Похоже, что он намотан по старинке, которая использовалась несколько десятилетий назад. Ламинирование непосредственно прижимается к шасси; Я поставил изоляционную прокладку между пластинами и шасси. Это не является строго необходимым.
Конденсаторы связи на моем усилителе были старые восстановленные WIMA, даже не той же серии. Один из них был негерметичным и катодные резисторы EL34 начали перегреваться. На прикрепленном изображении вы можете увидеть детали, которые я заменил перед тем, как приступить к проверке качества звука.

26.04.2019 00:50
#5
26. 04.2019 00:50

Ваши 5Z3, 5Z3P, 5U4 и 5U4G имеют следующие максимальные номиналы:
Максимальная входная емкость 32 мкФ (ваша схема использовала 47 мкФ). И . . . проверьте DCR вашего ВН: Минимальное сопротивление анода 75 Ом (150 Ом DCR на всей вторичной обмотке высокого напряжения силового трансформатора, что составляет 75 Ом DCR от центрального ответвления до любого конца).
В противном случае вы слишком сильно нагружаете выпрямитель.
Звук слишком резкий?
На каких динамиках? Сколько дБ/Вт на 1 метре? Резкий на низкой громкости, средней громкости или на максимальной громкости? У вас есть очень большая комната для прослушивания?
Возможно, у усилителя недостаточно высокий коэффициент демпфирования. Это может быть искажение при максимальной выходной мощности или около нее.
Жестко по сравнению с каким другим усилителем, который не звучит резко?
Попробуйте снять резистор отрицательной обратной связи 2 кОм; и отсоедините экран EL34 от ответвления трансформатора UL, и снова подключите экран EL34 к резистору 100 Ом, а другой конец этого резистора к пластине EL34. Это будет намного меньше потребляемой мощности, но изменит характер звука.
Легко попробовать, и стоит только резистор на 100 Ом. Измените только один канал и прослушайте сравнительный анализ: подключите выход правого канала вашего проигрывателя компакт-дисков к модифицированному каналу усилителя, увеличьте громкость; Затем подключите выход правого канала вашего проигрывателя компакт-дисков к немодифицированному каналу усилителя и уменьшите громкость.

2019-04-26 6:27
#6
2019-04-26 6:27

@PCAN: вау, сколько недостатков. .. Я внесу предложенные вами изменения, чтобы обезопасить усилитель и сохранить мой выпрямитель. У меня также, кажется, есть 2 старых мелиорированных кепки. Они все разбиты и царапаются.
@6A3sUMMER : усилитель, который я сравниваю, это NAD326CBEE, разница действительно заметна.
Лампа EL34 очень утомительна, даже на малой громкости я никогда не дохожу до 9 часов. Выключаю через 20 минут и чувствую облегчение. Я не понимаю этого с NAD.
Динамики DAVIS ACCOUSTIC VINCI HD мощностью 93 дБ, площадь помещения около 25 м2.
Описанный вами мод передаст усилитель в мод триода, верно? Я дам ему попробовать.
Если схема хорошая, можете ли вы указать, какие значения следует изменить для компонентов?
Спасибо за ответы

26.04.2019 8:01
#7
2019-04-26 8:01

6a3summer только что объяснил вам это. вы отключите сопротивление обратной связи. вы отсоединяете провод, который идет на экран вашего el34 (контакт 4), затем вы привариваете сопротивление 100 Ом между контактом 3 (пластина) и контактом 4 (экран). с этим изменением вы переводите свой el34 в псевдотриод, вы должны получить более мягкое, более расслабленное звучание. после, и иметь две пары дэвисов, ее нелегко женить и она может звучать немного “жестко” с пентодами.

2019-04-26 8:16
#8
26.04.2019 8:16

@huggygood: спасибо за дополнительную информацию. Я проверю после работы, если у меня завалялись резисторы на 100 Ом. Если нет, то я пойду в магазин. Это простой и быстрый мод.
Несколько лет назад у меня был yaqin MC10T с такими же динамиками, звучал отлично. Продал из-за гула, от которого не мог избавиться.
Один вопрос, а где сопротивление обратной связи?

2019-04-26 9:07
#9
2019-04-26 9:07

Вот этот.

26.04.2019 9:10
#10
26.04.2019 9:10

2019-04-26 9:21
#11
2019-04-26 9:21

вы можете заменить его потенциометром 5k, подключенным к сопротивлению, чтобы провести тесты.
с вашим мультиметром, вы сначала устанавливаете потенциометр на 2 кОм, затем вы уменьшаете сопротивление, чтобы увидеть, лучше это или хуже, но в целом мы можем обойтись без обратной связи, когда мы находимся в псевдотриоде.

26.04.2019 9:30
#12
26.04.2019 9:30

@huggygood: хорошая идея, но для первого шага я ее удалю.
Итак, если я правильно понял, мне нужно удалить резистор и соединить 2 свободных конца вместе, вытянув прямую линию без резистора.

Последнее редактирование: 2019-04-26 9:53
26.04.2019 10:19
№13
2019-04-26 10:19

Нужно просто отключить резисторы, цепь обратной связи должна быть разомкнута. Я отметил резисторы обратной связи на прикрепленном изображении. Один конец резистора находится на клемме подключения динамика, другой конец — на оранжевом конденсаторе на гнезде лампы предусилителя.
2019-04-26 10:24
№14
26.04.2019 10:24

2019-04-26 10:49
№15
26. 04.2019 10:49

Краткий обзор моих модификаций до сих пор – после замены конденсаторов, как указано в моем предыдущем посте:
– добавлен резистор 750K 1 Вт параллельно самой большой крышке фильтра. ОПАСНО: на заводской схеме этот усилитель не имеет средств для разрядки конденсаторов фильтра. Вы должны разрядить их вручную, прежде чем работать над этим.
– добавлен конденсатор 0,22 мкФ x2 параллельно первичной обмотке силового трансформатора. Это убрало “ударный” шум при выключении.
– заменена выпрямительная лампа 5Z3P на GZ34.B+ с повышенным напряжением с 300В (с 5Z3P) до 330В.
– убрал резистор 10К на гнезде выходной лампы, который был подключен между G2 (pin4) и B+ (синий провод выходного трансформатора). Этот резистор без видимой причины шунтировал участок первичной обмотки выходного трансформатора.
– добавлены стопоры сетки на все трубки (4.7K). Это устранило прерывистые колебания, которые проявлялись в виде потрескивания на малой громкости при повороте потенциометра громкости примерно на 2/3.
– увеличил анодный резистор 6SL7 до 220К и катодный до 1к5. Плохие результаты.
– заменил 6SL7 на лампу 6Ш7 (режим пентода; анодный резистор 33К, катод 200+47 Ом). Звук был немного лучше, чем в стоковой конфигурации.
– Пробовал комплектовать цельнометаллическими лампами VT175 (6F6) выходные лампы и выпрямитель VT74. Цель состояла в том, чтобы уменьшить мощность трансформаторов при сохранении пентодной конфигурации. Чтобы использовать металлический выпрямитель, обязательно отсоедините контакт 1 на розетке выпрямителя, поскольку он является связующим звеном для B+. Контакт 1 на выходных лампах можно оставить подсоединенным, но оболочка лампы будет находиться под потенциалом катода. Катодный резистор VT175 увеличен до 380 Ом (что дает 300В на пластине, 21В на катоде). Лучше звук, но низкое усиление и прерывистые ультразвуковые колебания на одном канале, когда трубки теплые.
Сейчас я работаю над другим проектом, но скоро перезапущу этот.

26. 04.2019 11:13
№16
26.04.2019 11:13

– убрал резистор 10K на гнезде выходной лампы, который был подключен между G2 (контакт 4) и B+ (синий провод выходного трансформатора). Этот резистор без видимой причины шунтировал участок первичной обмотки выходного трансформатора.
Это может быть сделано для предотвращения повреждения OPT, если вы случайно включите усилитель без подключенного динамика. Или это может быть грубый стопор для паразитных колебаний.

26. 04.2019 11:55
# 17
2019-04-26 11:55

Для защиты выходного трансформатора от случайного отключения динамика я установил резистор 270 Ом 5 Вт между 8-омными клеммами. Они экономили на выборе каждого компонента этого «недорогого» усилителя (без стопоров сетки, без прокладок, самый дешевый провод, небольшие трансформаторы, восстановленные детали и т. д.), у этого резистора должна быть функция, иначе они бы опустили это. Лучший способ обнаружить это удалить и посмотреть, что произойдет ;-). Я не буду увеличивать значение ограничителя сетки, потому что 4K7 может быть достаточно. Чтобы остановить колебание, я еще раз проверю прокладку проводов и добавлю ферритовые кольца.
2019-04-26 12:11
# 18
26.04.2019 12:11

26.04.2019 13:00
# 19
2019-04-26 13:00

6a3summer только что объяснил вам это. вы отключите сопротивление обратной связи. вы отсоединяете провод, который идет на экран вашего el34 (контакт 4), затем вы привариваете сопротивление 100 Ом между контактом 3 (пластина) и контактом 4 (экран). с этим изменением вы переводите свой el34 в псевдотриод, вы должны получить более мягкое, более расслабленное звучание. после, и иметь две пары дэвисов, ее нелегко женить и она может звучать немного “жестко” с пентодами.
Нажмите, чтобы развернуть…
Странно, я смотрел на фотографии, и если я прав, розетка имеет отвод ul (желтый) и что-то похожее на резистор 120 Ом между контактами 3 и 4. Разве это не странно? Предполагается, что это одно или другое?
С другой стороны, я могу просто удалить ul tap abd и посмотреть, что произойдет…

2019-04-26 20:57
#20
2019-04-26 20:57
