Ветряк из автомобильного генератора своими руками

В большинстве российских регионов состояние ветроэнергетических ресурсов позволяет создать ветряк из автомобильного генератора для частного загородного дома. Подобную конструкцию можно изготовить применительно к конкретным условиям эксплуатации, решив тем самым вопросы обеспечения электроэнергией. Самодельные ветряки способствуют определенной экономии денежных средств. Созданный ветрогенератор своими руками из автомобильного генератора, значительно дешевле своих аналогов, изготовленных в заводских условиях.

Содержание

Подготовительный этап

Перед тем как приступать к созданию ветряной установки, необходимо подготовить и собрать все составные элементы будущей конструкции. Подготовка начинается с выбора автомобильного генератора. Он должен обладать повышенной мощностью, поэтому лучше всего подойдет агрегат с грузового автомобиля или автобуса. Все остальные узлы рекомендуется брать с одной и той же машины, чтобы не нарушать комплектность. В первую очередь это касается аккумулятора, реле и других деталей.

Поскольку потребители должны обеспечиваться переменным током, нужно заранее позаботиться о приобретении инвертора или другого преобразователя. Мощность инвертора должна соответствовать мощности будущего ветрогенератора.

Для изготовления ветрогенератора Вам понадобится:

  • Генератора
  • Аккумуляторная батарея
  • Реле зарядки аккумулятора
  • Вольтметр
  • Материал для изготовления лопастей
  • Болты в комплекте с гайками и шайбами
  • Хомуты для креплений

Могут потребоваться и другие детали, в зависимости от индивидуальных особенностей конструкции. Далее, прежде чем изготавливать ветряк своими руками из автомобильного генератора, необходимо выполнить расчеты, для которых используется мощность генератора и инвертора, емкость аккумулятора и другие параметры, в том числе и количество потребителей, имеющихся в доме. Расчет мощности следует производить в зависимости от напора ветра и площади лопастей, на которые воздействует ветер. Как правило, работа установки начинается при скорости ветра 2 м/с, а максимальная эффективность наступает при 10-12 м/с.

Из всех предлагаемых формул рекомендуется воспользоваться наиболее простой. Для определения мощности установки необходимо площадь винта умножить на коэффициент 0,6. Полученное значение вновь умножается на скорость ветра, возведенную в третью степень. Окончательный результат сравнивается с потенциальными потребностями. Если мощности достаточно, то можно приступать к монтажу установки. Если же потребности не обеспечиваются, в этом случае можно воспользоваться несколькими ветрогенераторами малой мощности или гибридной установкой, в состав которой входят солнечные батареи.

В большинстве частных домов среднемесячное потребление электроэнергии составляет 360 квт, при средней нагрузке 0,5 квт и пиковой – 5 квт. Таким образом, потребуется ветрогенератор, мощностью 5 квт, способный потянуть имеющуюся нагрузку. Если же потребление будет превышать нормативное значение или ветер будет стабильно слабым, в этих условиях установка не сможет нормально работать.

Основные элементы конструкции

Несмотря на большое разнообразие ветрогенераторов и способов их изготовления, все они состоят из одинаковых конструктивных элементов.

Ветровое колесо

Лопасти считаются одним из важнейших элементов ветровой установки. Их конструкция влияет на работу других узлов генератора. Для изготовления лопастей применяются различные материалы.

Перед изготовлением нужно выполнить расчеты длины лопасти. Если для изготовления берется труба, то ее диаметр должен быть не менее 20 см, при запланированной длине лопасти в 1 метр. Далее труба разрезается на 4 части с помощью лобзика. Одна часть используется для изготовления шаблона, по которому вырезаются остальные лопасти. После этого они собираются на общем диске, и вся конструкция закрепляется на валу генератора. Собранное ветровое колесо необходимо отбалансировать. Балансировка должна выполняться в помещении, закрытом от ветра. Если операция проведена правильно, колесо не будет самопроизвольно вращаться. В случае самопроизвольного вращения лопастей, они подтачиваются до тех пор, пока вся конструкция не придет в равновесие. В самом конце проверяется точность вращения лопастей. Они должны вращаться в одной плоскости, без каких-либо перекосов. Допустимая погрешность составляет 2 мм.

Мачта

Следующим элементом конструкции ветрогенератора является мачта. Чаще всего она изготавливается из старой водопроводной трубы, диаметр которой должен быть не 15 см, а длина – до 7 метров. Если в радиусе 30 метров от запланированного места установки имеются какие-либо сооружения или постройки, в этом случае высота мачты увеличивается.

Для того чтобы вся установка работала максимально эффективно, колесо с лопастями поднимается выше окружающих препятствий не менее чем на 1 метр. После установки основание мачты и колышки для крепления растяжек заливаются бетоном. В качестве растяжек рекомендуется использовать оцинкованный трос, диаметром 6 мм.

Генератор

Для ветровой установки можно использовать любой автомобильный генератор, желательно с более высокой мощностью. Они все обладают идентичной конструкцией и требуют переделки. Подобная переделка автомобильного генератора для ветряка предполагает перемотку проводника статора, а также изготовление ротора с использованием неодимовых магнитов. Чтобы их надежно зафиксировать, требуется высверлить отверстия в полюсах ротора. Установка магнитов выполняется с чередованием полюсов. Сам ротор оборачивается бумагой, а все пустоты, образующиеся между магнитами, заливаются эпоксидной смолой.

В процессе наклейки магнитов должна соблюдаться их полярность. Поэтому ротор подключается к источнику питания. Включенный ротор создает магнитное поле и каждый магнит приклеивается на свое место той стороной, которая притягивается.

Для подключения ротора можно использовать любой блок питания, напряжением 12 вольт и силой тока от 1 до 3 ампер. Подключение осуществляется таким образом, что съемное кольцо, расположенное ближе к клыкам, является минусом, а положительная сторона располагается ближе к концу ротора. Магниты, установленные в промежутки ротора или клыки, вызывают самовозбуждение генератора, и это считается их основной функцией.

В самом начале вращения ротора, магниты начинают возбуждать ток в генераторе, который также поступает на катушку, приводя к увеличению магнитных полей клыков. В результате, генератор выдает ток с еще большей величиной. Получается своеобразный круговорот тока, когда происходит возбуждение генератора и дальнейшее питание собственного ротора, на который установлены электромагнитные полюса. Собранный генератор необходимо опробовать и произвести измерения полученных выходных данных. Если агрегат при 300 оборотах выдает примерно 30 вольт, то это считается нормальным результатом.

Окончание сборки ветряной установки

Для изготовления рамы генератора используется профильная труба, для хвоста – оцинкованная жесть. Конструкция поворотной оси состоит из трубки с двумя подшипниками. Крепление генератора к мачте осуществляется таким образом, чтобы расстояние от мачты до лопастей составляло не менее 25 см. В целях обеспечения безопасной сборки и монтажа, все работы следует выполнять в безветренную погоду. Сильный ветер может погнуть лопасти, и они разобьются о мачту.

Если для питания потребителей, работающих от сети 220 вольт, планируется использовать аккумуляторы, то в этом случае потребуется установка инвертора, выполняющего преобразование напряжения. Емкость аккумуляторной батареи подбирается в зависимости от технических характеристик генератора. На этот показатель оказывают влияние скорость ветра в данной местности, общая мощность подключаемых потребителей и частота их использования.

Для того чтобы предотвратить выход аккумуляторов из строя под влиянием чрезмерной зарядки, необходимо использовать контроллер напряжения, который бывает самодельный или заводского изготовления. Готовый ветряной генератор необходимо периодически обслуживать и своевременно производить регламентные работы.

Самодельный ветрогенератор как сделать своими руками

С момента появления разнообразных технических устройств, выпускаемых серийно, люди, имеющие желание познать что-то новое и создать это новое своими руками, изготавливают подобные устройства и механизмы самостоятельно.

Самодельный ветровой генератор не является исключением. Для его изготовления используют как подручные средства и материалы, так и применяют компоненты заводского производства, ранее использованные в других устройствах.

Принцип работы

Содержание статьи

Работа ветрового генератора основана на преобразовании энергии ветра в электрическую энергию. Преобразование осуществляется путем передачи кинетической поступательной энергии ветровых потоков (№1 на схеме), во вращательное движение (№2 на схеме) лопастей ветровой установки («В» на схеме). В свою очередь вращательное движение лопастей, посредством механической передачи (устройство вторичного вала и редуктора), передается на вал электрического генератора («G» на схеме), вырабатывающего электрический ток (№3 на схеме).

Как сделать своими руками, что потребуется

При изготовлении ветрового генератора своими руками могут быть использованы различные материалы и подручные средства, имеющиеся в наличии. Самым главным условием для успешного решения поставленной задачи является желание изготовить подобный механизм самостоятельно и умение работать разнообразным инструментом, а также наличие свободного времени.

Вот некоторые из вариантов изготовления подобных устройств из подручных средств:

Из автомобильного генератора

Автомобильный генератор, по своему устройству, предполагает производство электрической энергии, которая вырабатывается при вращении его вала. В связи с этим, вариант использования подобного устройства, является наиболее простым решением, при самостоятельном сооружении ветровой установки.

Наиболее сложной частью, подобного устройства, являются лопасти и узел их крепления. Для изготовления данного узла можно использовать листовой, не поддающийся коррозии, металл, (алюминий, нержавеющая или оцинкованная сталь), который должен иметь способность крепиться к валу генератора и позволять закрепить необходимое количество лопастей на нем.

Лопасти можно изготовить из пластиковых труб диаметром 100,0 — 120,0 мм, для чего их следует нарезать требуемой длины и разрезать пополам, после чего места пиления обработать абразивными материалами и закрепить на ранее подготовленном узле их крепления. Собранный узел монтируется на вал генератора.

Из металлических труб, диаметром 20,0 – 25,0 мм изготавливается несущая конструкция, ее размер и форма, зависят от типа автомобильного генератора. Данный узел установки несет на себе максимальную нагрузку, в связи с тем, что именно эта часть создаваемого ветрового генератора подвергается воздействию потоков ветра и на рнего воздействует собственный вес монтируемых деталей.

На изготовленную несущую конструкцию монтируется генератор с лопастями, а также хвостовик установки, который может быть изготовлен из любого прочного материала: пластик, фанера, листовой металл.

Когда конструкция готова, к выводам генератора подсоединяются провода и вся установка монтируется на заранее подготовленном основании. Высота основания и место его установки, должны быть выбраны индивидуально, в зависимости от конкретных условий и региона расположения, что определяется наличием и скоростью воздушных потоков.

Один из вариантов ветряка, изготовленного с использованием автомобильного генератора, приведен на ниже приведенном фото:

Из асинхронного двигателя

Асинхронный двигатель, это электрический аппарат, служащий для преобразования электрической энергии в механическую, в виде вращательного движения вала данного устройства.

В своей конструкции, асинхронный двигатель имеет статор, в который помещены электрические обмотки и ротор, вращающийся внутри статора, и если в нормальном режиме работы, ротор вращается под воздействием электрического поля, создаваемого в статоре, при подаче на обмотки напряжения, то при использовании подобных электрических машин, при изготовлении ветрового генератора, происходит обратный процесс – при вращении ротора, в электрических обмотках статора образуется электрический ток. Единственное условие, при данном варианте конструкции, это необходимость не значительное переделки используемого асинхронного двигателя.

Объем переделки зависит от типа используемого двигателя, так если это оборотистая машина, с числом оборотов более 1000, то необходима перемотка обмоток статора, при использовании тихоходных устройств — перемотка не требуется. Кроме этого, для обеспечения надежной работы создаваемого ветрового генератора, необходимо выполнить установку магнитов, для этого ротор машины протачивается, на размер устанавливаемых магнитов, магниты приклеиваются к ротору, после чего данный узел заливается эпоксидной смолой.

Магниты размещаются по шаблону, для создания равномерно направленной ЭДС, образующейся в устройстве. Полюса магнитов («+» и «-») должны чередоваться, что обеспечит правильную работу аппарата.

Вариант расположения магнитов, на роторе асинхронного двигателя, приведен на фото, расположенном ниже:

Когда работы по переделке ротора завершены, двигатель собирается, и изготавливаются лопасти ветровой установки и конструкция их крепления.

Лопасти могут быть изготовлены, как и в случае использования автомобильного генератора (пластиковые трубы), или из иного, имеющегося в наличии материала: листовой металл, пластик, дерево и т.д.

Несущая конструкция должна быть прочной, т.к. асинхронный двигатель обладает значительным весом. Один из вариантов монтажа приведен на ниже расположенном фото:

Для подключения собранной и смонтированной установки используются схема соединения обмоток «треугольник», приведенная ниже:

где:

М – асинхронный двигатель;

С – конденсаторы, обеспечивающие нормальный режим работы установки;

SA1 – коммутационный аппарат, служащий для вывода двигателя из работы;

ХР1 – клеммная колодка, служащая для соединения двигателя с нагрузочной сетью.

На неодимовых магнитах

Неодимовый магнит – это мощное устройство, в состав которого входит редкоземельный металл – неодим, железо и бор. Данный вид магнитов отличается стойкостью к размагничиванию и мощностью притяжения.

Для изготовления ветрового генератора данного вида необходимо приобрести комплект неодимовых магнитов и использовать автомобильную ступицу или иное устройство (шкив и т.д.), которые послужат основой конструкции.

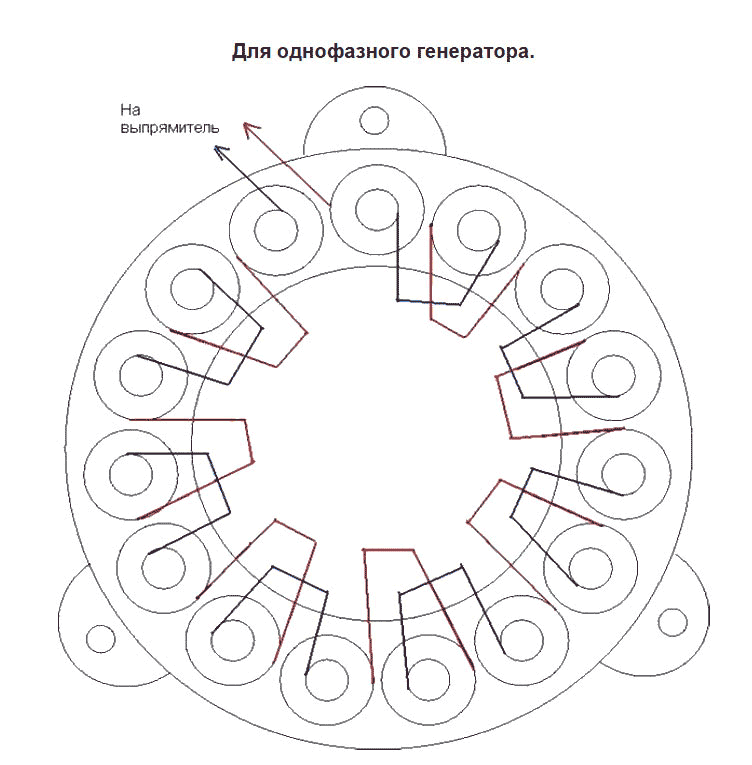

При изготовлении 1-фазного генератора, количество полюсов должно соответствовать количеству магнитов, при изготовлении 3-фазного генератора, соотношение полюсов и катушек, должно быть – 2/3 или 4/3, соответственно.

Магниты наклеиваются на поверхность ступицы (шкива), при этом их полюса должны чередоваться. Для того, чтобы не ошибиться при изготовлении данного элемента, лучше всего выполнить разметку поверхности, на которой крепятся магниты, а также промаркировать их полярность. Вариант монтажа магнитов, с использованием шкива, приведен на фото:

Из медного провода наматываются катушки, количество которых соответствует количеству установленных магнитов. При наматывании, используется провод ПЭТВ или аналог, применяемый при изготовлении обмоток электрических машин. Количество витков можно рассчитать, но при отсутствии опыта выполнения подобных расчетов, вариант подбора, требуемого количества, также может быть применен.

Для небольшого генератора на неодимовых магнитах, общее количество витков в обмотке статора, должно составлять 1000 – 1200 штук, в свою очередь для определения количества витков в одной катушке, данное количество необходимо разделить на количество изготавливаемых катушек.

Внутренний диаметр (отверстие) катушки должен соответствовать диаметру магнита, или быть несколько большим, чем он.

Изготавливается статор генератора. Для этого можно воспользоваться прочным пластиком или фанерой, на поверхности которых выполняется разметка и крепление изготовленных катушек.

Вариант выполнения данной операции приведен на ниже следующем фото:

Катушки крепятся с использованием клея, после чего вся поверхность заливается эпоксидной смолой. Толщина получаемого статора должна соотноситься с толщиной неодимовых магнитов. Концы катушек, перед заливкой, выводятся наружу, где в последствии соединяются по схеме «звезда» или «треугольник».

Выполняется сборка изготовленных узлов, в единое изделие. В случае использования автомобильной ступицы, конструкция выглядит следующим образом:

К ротору генератора (ступице) крепятся лопасти или приводной вал, в случае горизонтальной установки статора. Собранные узлы крепятся на подготовленной основании, а к выводам катушек подключается нагрузка.

Самодельный ветрогенератор для дома и дачи

Для резервного электроснабжения загородного дома или дачи, наиболее подойдет вертикальный ветровой генератор, что обусловлено простотой конструкции, возможностью работать при малых ветровых нагрузках и отсутствие необходимости в монтаже высоких мачт, служащих площадкой для установки ветрового генератора.

Из рассмотренных выше вариантов изготовления подобных устройств своими силами, наиболее эффективен вариант с использованием неодимовых магнитов. В этом случае изготавливается опорная конструкция, в нижней части которой устанавливается изготовленный генератор и приемное устройство, в виде полусфер, как показано на ниже приведенном рисунке:

Ведущий вал изготавливается из стальной шпильки, которая помещается в подшипники, устанавливаемые на несущей конструкции, которая в свою очередь изготавливается из профильного (уголок, труба и т.д.) и листового металла.

В нижней части шпилька крепится к оси генератора, а в ее верхней части, монтируется конструкция, на которую устанавливаются лопасти.

Каракас лопасти (полусфера) может быть изготовлен из дерева, фанеры или толстого пластика. Для поверхности лопастей, используется тонкая фанера, тонкий пластик или легкий металл (оцинкованное железо и т.д.), которые закрепляются на каркасе лопасти, после чего выполняется их монтаж на конструкцию в верхней части шпилек.

После завершения сборки, собранное изделие устанавливается на подготовленном заранее месте и включается в работу.

Ветрогенератор для отопления

При принятии решения об устройстве системы отопления загородного дома или дачи, необходимо помнить, что, как и в случае с электроснабжением подобных объектов, ветровой генератор не является надежным источником энергии, и может лишь служить аварийным, либо в качестве второго источника, дополняя прочие альтернативные способы получения требуемой энергии: солнечные панели, геотермальные установки и т.д.

Вне зависимости от того, в качестве какого источника (основного, дополнительного или резервного) работает ветровой генератор, для работы системы отопления необходима электрическая энергия, идущая на нагрев ТЭНов отопительного котла и работы циркуляционных насосов.

В связи с этим, на выбор конструкции собираемой установки, влияет ее мощность, т.е. способность производить определенное количество электричества в единицу времени. Из рассмотренных выше вариантов, для устройства системы отопления можно применить конструкцию с использованием неодимовых магнитов и асинхронного двигателя.

Плюсы и минусы самоделок

У любого технического устройства есть свои достоинства и недостатки, и ветровые установки не являются исключением. Так различным типам ветровых генераторов присущи свои плюсы и минусы, которые определяют их технические характеристики, стоимость и условия монтажа.

Тем не менее, вне зависимости от конструкции таких устройств, если они изготавливались самостоятельно, то им присущи общие достоинства и недостатки, которые можно сформулировать следующим образом:

Достоинства самоделок:

  1. Низкая стоимость.
  2. Возможность изготовления из подручных средств.

Недостатки самоделок:

  1. Не возможность создать устройства надежные по обеспечению потребителей электрической энергией достаточной мощности.
  2. Сложность изготовления, требующая знаний в этой области техники и умение работать различным инструментом.

Вероятно, Вам также понравятся следующие материалы:Лопасти для ветрогенератора


Спасибо, что дочитали до конца! Не забывайте подписываться на канал, Если статья Вам понравилась!

Делитесь с друзьями, оставляйте ваши комментарии

Добавляйтесь в нашу группу в ВК:

ALTER220 Портал о альтернативную энергию

и предлагайте темы для обсуждений, вместе будет интереснее!!!

Все о генераторах переменного тока Delco для использования в ветряных генераторах — Windy Nation Inc

Если вы новичок в идее создания ветряного генератора из повторно используемых компонентов, то вы, вероятно, задавали себе несколько из следующих вопросов. :

  • Почему автомобильные генераторы подходят для ветроэнергетики?
  • Какие доработки необходимы, чтобы из автомобильного генератора сделать практичный ветрогенератор?
  • Почему генераторы Delco так популярны?
  • Какие лопасти WindyNation лучше всего подходят для ветряных генераторов, использующих PMA типа Delco?

Что ж, возможно, мы сами задали последний вопрос! Но в любом случае, если у вас когда-либо возникали вопросы об использовании переоборудованных автомобильных генераторов, у вас есть шанс прочитать об этом все.

Во всем мире становится все более популярным найти энтузиастов ветроэнергетики, использующих в своих интересах избыточные запасы генераторов переменного тока или двигателей, изначально предназначенных для других целей, кроме производства электроэнергии из ветра. В Австралии и Новой Зеландии двигатели стиральных машин Fisher & Paykel пользуются огромной популярностью, поскольку в этих стиральных машинах используются большие двигатели с постоянными магнитами. В Северной Америке компания Ametek, Inc. известна своими лентопротяжными двигателями, которые до недавнего времени были широко доступны и чрезвычайно популярны для изготовления ветряных генераторов.

Но, пожалуй, ни один другой бренд не встречается так часто, когда речь идет о малой ветроэнергетике, как бренд генераторов постоянного магнита Delco.

Почему генераторы Delco так популярны?

Название Delco происходит от Dayton Engineering Laboratories Co, давнего поставщика General Motors Company. Delco имеет длинную и легендарную историю, включая разработку первой надежной системы зажигания от батареи. Компания была включена в ряд более крупных мегакорпораций, производящих сотни жизненно важных компонентов для автомобилей американского производства. И хотя GM продолжает использовать торговую марку Delco, в том числе для своего подразделения запчастей ACDelco, компания значительно изменилась с момента своего основания.

С начала 80-х годов в американской автомобильной промышленности было огромное количество избыточных производственных мощностей, которые часто шли на производство множества компонентов, которые не обязательно использовались в автомобилях. Эти генераторы переменного тока, которые не нашли места под капотом, все же нашли способ быть полезными. Для энтузиастов ветроэнергетики Delco пережила ренессанс. Автомобильные генераторы переменного тока стали чрезвычайно популярными и относительно экономичными для использования в небольших ветряных генераторах.

Большинство генераторов ACDelco, проданных специально для использования в качестве ветряных генераторов, были перепрофилированы или отремонтированы. Причина этого в том, что автомобильный генератор Delco работает в другом наборе условий при использовании в ветряной турбине — по крайней мере, по сравнению с генератором переменного тока с постоянными магнитами.

Какие модификации необходимы?

Статор автомобильного генератора переменного тока намотан для работы на очень высоких оборотах, главным образом потому, что генератор переменного тока в автомобиле может приводить в действие мощный двигатель с высокой частотой вращения. Частота вращения автомобильного генератора Delco примерно в три раза превышает частоту вращения коленчатого вала автомобильного двигателя. Коленчатый вал автомобиля обычно работает на частоте 1000-4000 об/мин. По этой причине автомобильный генератор Delco рассчитан на хорошее зарядное напряжение и силу тока при частоте вращения 3000-12000 об/мин.

Для сравнения, небольшая ветряная турбина с ротором диаметром примерно 60 дюймов может развивать скорость до 850 об/мин при скорости ветра 25 миль в час! 850 об/мин намного ниже порога для стандартного автомобильного генератора Delco даже для начала зарядки 12-вольтовой аккумуляторной батареи!

При использовании автомобильного генератора Delco в качестве ветрогенератора абсолютно необходимо модифицировать генератор для работы на низких оборотах. Это достигается с помощью двух сложных модификаций:

  1. Одна из них заменяет стандартные обмотки статора автомобильного генератора Delco на статор с большим количеством витков провода меньшего сечения.
  2. Мощные неодимовые магниты размещены на роторе, что дает большую выходную мощность, чем стандартные магниты.

[Если вы новичок в ветроэнергетике, вам следует прочитать нашу статью «Как выбрать двигатель», чтобы узнать, почему частота вращения и напряжение так важны для правильной зарядки аккумулятора]

Где я могу купить качественные генераторы переменного тока Delco для ветряных турбин?

Есть несколько надежных и ответственных компаний, которые продают эти популярные генераторы переменного тока Delco или типа Delco, которые были модифицированы для использования в качестве ветряных генераторов. Единственное, что мы бы особенно рекомендовали, это WindBluePower (www.windbluepower.com) .

WindBlue производит высококачественные генераторы переменного тока Delco с постоянными магнитами (PMA), и они этичны и честны в том, как они оценивают и представляют вероятную выходную мощность этих PMA. Они делают это в основном, представляя кривую мощности, демонстрирующую выходную мощность их генераторов переменного тока под нагрузкой. Это контрастирует с некоторыми другими перепродавцами модифицированных PMA Delco, которые представляют только показания напряжения холостого хода, что является практически бесполезным показателем выходной мощности PMA.

Для получения дополнительной информации о том, почему напряжение холостого хода не является справедливой оценкой выходной мощности PMA, ознакомьтесь с Терри Галионом из TLG Windpower и его полезными подкастами о практической ветроэнергетике в сети Green Talk Network.

Имейте разумные ожидания

Когда речь идет о генераторах переменного тока Delco, очень важно иметь разумные ожидания относительно мощности, которую вы будете производить от этих устройств. Другими словами, вы не должны ожидать чуда выработки энергии от Delco PMA по той простой причине, что количество энергии, которое может производить ветрогенератор или генератор переменного тока, зависит от:

  1. Количество меди, которое можно поместить в статор
  2. Количество/размер мощных неодимовых магнитов, которые можно поместить на ротор.

Автомобильный генератор переменного тока Delco размером примерно с дыню, поэтому существует предел того, сколько меди и магнитов может поместиться внутри него.

Возможно, что более важно, автомобильный генератор был разработан для установки под капотом автомобиля. Мы делаем это замечание не для того, чтобы критиковать их качество или даже их применимость в качестве ветрогенераторов. Это простой факт, что технические характеристики автомобильного генератора резко отличаются от характеристик ветрогенератора. Например, автомобильный генератор не будет защищен от непогоды, так как он обычно хорошо защищен от дождя и тумана, поскольку находится под капотом автомобиля. Во-вторых, как мы обсуждали выше, статор должен быть перемотан, чтобы получить напряжение, подходящее для зарядки аккумулятора. В-третьих, автомобильный генератор не обязательно должен быть высокоэффективным при выработке электроэнергии, потому что он приводится в действие двигателем автомобиля, который может производить не менее 100 л.с. (76000 Вт!).

Отличный способ научиться собирать ветрогенератор

Тем не менее, нас воодушевляют тысячи людей, изучающих основы ветроэнергетики на PMA Delco и действительно производящих значительное количество электроэнергии с помощью таких устройств.

Мы протестировали лопасти WindyNation на нескольких различных типах генераторов WindBlue и написали этот следующий раздел с намерением создать полезный ресурс для клиентов, которые могут быть заинтересованы в использовании алюминиевых лопастей ветряных турбин WindyNation с генератором WindBlue.

Мы протестировали несколько комплектов наших лезвий на PMA WindBlue серий 540 и 520. Все тесты проводились с использованием 12-вольтовой аккумуляторной батареи в качестве нагрузки.

Таблица 1. Использование WindBlue 540 с 28-дюймовыми лопастями WindyNation HyperSpin (набор из 3 шт.) 11-13 2-4 20-25 10

Мы обнаружили, что WindBlue 540 неплохо работает с тремя нашими 28-дюймовыми лезвиями HyperSpin. Мы измерили около 2-4 ампер на выходе 12-вольтовой аккумуляторной батареи при скорости ветра около 11-13 миль в час. При очень сильном ветре (20-25 миль в час) мы измерили около 10 ампер на выходе 12-вольтовой аккумуляторной батареи. HyperSpins лучше всего подходят для 540. 540 PMA намотан для высокого напряжения при низких оборотах, поэтому он может достигать зарядного напряжения при слабом и среднем ветре. Как следствие, устройство немного страдает с точки зрения выходной силы тока.

Таблица 2. Использование WindBlue 520 с 28-дюймовыми лопастями WindyNation HyperSpin (набор из 3 шт.) 12 3-5 20- 25 12-17

WindBlue 520 лучше всего сочетается с набором из 5 лопастей HyperSpin, который обеспечивает хорошее сочетание крутящего момента и скорости. Этот генератор дает лучшие амперы, чем 540, но он не начинает заряжать 12-вольтовую батарею, пока у вас не будет очень стабильных 9.ветер м/с. При скорости ветра около 12 миль в час генератор мог выдавать 3-5 ампер. При ветре 20-25 миль в час модель 540 выдавала 12-17 ампер, что является приличной мощностью для небольшого PMA.

В целом мы были впечатлены работой генератора WindBlue. Если вы решили использовать Delco в своем проекте ветряной турбины, мы рекомендуем вам использовать WindBlue. Если вы ищете что-то более мощное, то мы, конечно же, рекомендуем вам попробовать нашу Windtura 500 PMA.

Привлекательность модифицированных автомобильных генераторов Delco для ветроэнергетики своими руками должна быть понятна каждому: НИЗКАЯ стоимость.

Тысячи домашних мастеров по всему миру используют эти устройства для изготовления небольших и действительно экономичных ветряных турбин. При покупке генератора переменного тока типа Delco важно иметь разумные ожидания относительно мощности, которую он будет производить. Кроме того, из-за ремонта, необходимого для «перестройки» генератора Delco для использования в ветряной турбине, важно, чтобы вы приобрели генератор Delco у уважаемой и честной компании. Автомобильный генератор Delco, модифицированный неквалифицированным человеком или компанией, которая срезает углы, будет страдать от ужасной производительности, заедания и, скорее всего, в конечном итоге выйдет из строя.

Удачи в строительстве! А если у вас есть какие-либо вопросы об автомобильном генераторе Delco, напишите нам по адресу [email protected]!
