Светлый угол – светодиоды • драйвер на микросхеме HV9910
Re: драйвер на микросхеме HV9910
papahen » 25 мар 2014, 09:20
vetal001 писал(а):Ну это параметр заряд затвор-исток. А как быть с параметрами входной, выходной емкости и емкости обратной передачи? Я так понял это тоже важные параметры?
Для частоты этот самый важный в этом конкретном случае.
Остальные не так важны
89658519969 александр
is-led.ru
- За это сообщение автора papahen поблагодарил:
- Button (11 фев 2015, 01:59)
-
papahen - Scio me nihil scire
- Сообщений: 1333
- Зарегистрирован: 03 авг 2011, 23:08
- Откуда: ижевск
- Благодарил (а): 31 раз.
- Поблагодарили: 138 раз.
- Сайт
Вернуться наверх
- vetal001
- Торшер
- Сообщений: 30
- Зарегистрирован: 16 мар 2014, 18:09
- Благодарил (а): 7 раз.
- Поблагодарили: 0 раз.
Вернуться наверх
Re: драйвер на микросхеме HV9910
papahen » 25 мар 2014, 12:42
vetal001 писал(а):а для нагрева?
Ну вот это и есть по нагреву.
Из за малой емкости затвора фронты не размазываются и соответственно транзистор не греется.
89658519969 александр
is-led.ru
-
papahen - Scio me nihil scire
- Сообщений: 1333
- Зарегистрирован: 03 авг 2011, 23:08
- Откуда: ижевск
- Благодарил (а): 31 раз.
- Поблагодарили: 138 раз.
- Сайт
Вернуться наверх
Re: драйвер на микросхеме HV9910
Notturno » 27 сен 2014, 03:17
Ребят, подскажите, пожалуйста схему на базе HV9910 для цепочки из 15 smd5050 соединенных последовательно.
И можно ли на базе HV9910 собрать схему для цепочек из 20 и 30 соединенных последовательно smd5050.
Я в этом не особо разбираюсь …
- Notturno
- Светлячок
- Сообщений: 1
- Зарегистрирован: 27 сен 2014, 03:09
- Благодарил (а): 0 раз.
- Поблагодарили: 0 раз.
Вернуться наверх
Re: драйвер на микросхеме HV9910
Alexeon » 09 фев 2015, 23:20
Добрый день всем! Думал справлюсь сам,но никак не получается получить хоть небольшую стабилизацию на светодиодах. Спалил две матрицы, поэтому решил не экспериментировать сразу на 220В и поставил латр на входе. Все делал по классической схеме см. ниже. После 90-100В некоторая стабилизация есть,но все равно растет и гдето после 120В переходит критическое значение (я контролирую напряжение на светодиодах, оно по идее не должно превышать 3,3х25=82.
внизу http://www.chipdip.ru/news/hv9910b-led-driver/ увидел примечание: Микросхемы выпускаются в двух разновидностях корпусов: для приложений с напряжениями до 250 В достаточно HV9910BLG (корпус SO-8), для приложений до 450 В HV9910BNG (корпус SO-16)
****************************
-
Alexeon - Светлячок
- Сообщений: 6
- Зарегистрирован: 09 фев 2015, 20:53
- Благодарил (а): 0 раз.
- Поблагодарили: 0 раз.
Вернуться наверх
Re: драйвер на микросхеме HV9910
ivdor » 10 фев 2015, 00:05
Странная схема. Не по даташиту.
Если 10х250 включен по схеме справа, то он шунтирует не диоды, а запасает питание микросхемы.
http://lib.chipdip.ru/296/DOC000296168.pdf
Попробуй поставить как в оригинале
А мостик на входе вообще есть ? Вопрос чисто на всякий случай )
-
ivdor - Scio me nihil scire
- Сообщений: 3851
- Зарегистрирован: 29 июл 2011, 00:49
- Откуда: Псков, СЗФО.
- Благодарил (а): 24 раз.
- Поблагодарили: 270 раз.
Вернуться наверх
Re: драйвер на микросхеме HV9910
Alexeon » 10 фев 2015, 00:58
ivdor писал(а):Странная схема.
Если 10х250 включен по схеме справа, то он шунтирует не диоды, а запасает питание микросхемы.http://lib.chipdip.ru/296/DOC000296168.pdf
Попробуй поставить как в оригинале
А мостик на входе вообще есть ? Вопрос чисто на всякий случай )
Не по даташиту.Спасибо,что откликнулись. Да,конечно мостик есть. Если по даташиту то Со=10х250.Собственно в этом только отличие. Этот кондюк – понятно, просто по питанию. Я еще не разобрался, как тут фотку можно вставить и можно ли вообще, поэтому нашел в нете наиболее подходящую.
Пробовал вариант с подключением Rt to Gate – тоже самое.
И, кстати попробовал со смещением питания с помощью стабилитрона, не помогло. Меня смущает то,что я могу вообще убрать Rcs из схемы и она все равно работает каким-то образом,пробовал на низком напряжении. По идее не должно работать вообще. Чудеса какие-то?
Может все таки микруха дохлая?
-
Alexeon - Светлячок
- Сообщений:
- Зарегистрирован: 09 фев 2015, 20:53
- Благодарил (а): 0 раз.
- Поблагодарили: 0 раз.
Вернуться наверх
Re: драйвер на микросхеме HV9910
Invisible_Light » 10 фев 2015, 01:11
Зачем испытывать неопробованную схему сразу на матрицах? Если предположить, что напряжение на нагрузке почти неизменно, ток тоже не сильно должен меняться, то надо поставить активный эквивалент – мощный постоянный резистор или их набор (но не лампу накаливания). Тогда последствия неудачи с микросхемой не скажутся на бюджете.
- Invisible_Light
- Scio me nihil scire
- Сообщений: 6014
- Зарегистрирован: 17 июн 2012, 01:53
- Откуда: Киров
- Благодарил (а): 13 раз.
- Поблагодарили: 968 раз.
Вернуться наверх
Re: драйвер на микросхеме HV9910
Alexeon » 10 фев 2015, 01:19
Invisible_Light писал(а):Зачем испытывать неопробованную схему сразу на матрицах? Если предположить, что напряжение на нагрузке почти неизменно, ток тоже не сильно должен меняться, то надо поставить активный эквивалент – мощный постоянный резистор или их набор (но не лампу накаливания).
Тогда последствия неудачи с микросхемой не скажутся на бюджете.Согласен. Я на низком напряжении проверил -вроде работало. Вот и решил сразу на матрице проверить…так спалил одну, ну и как в том анекдоте (скорую вызывал )))) поэтому спалил и вторую.После второй дошло,что-то не так)))) Ну да ладно. Я решил другим способом – латером плавно поднимаю напряжение и контролирую напряжение на светодиодах при этом. Ну уже спалить не получится никак.
-
Alexeon - Светлячок
- Сообщений: 6
- Зарегистрирован: 09 фев 2015, 20:53
- Благодарил (а): 0 раз.
- Поблагодарили: 0 раз.
Вернуться наверх
Re: драйвер на микросхеме HV9910
ivdor » 10 фев 2015, 01:33
По фото – добавить через “редактор” – “добавить вложение”.
Чего есть из инструментов, для начала, кроме латра ?
Напряжение на ноге CS или резисторе Rcs замерялось ? оно должно быть не более 0.
25В. Если больше, то микросхема, скорее всего, того.
Осциллографом смотреть сигнал на gate – еще лучше.
-
ivdor - Scio me nihil scire
- Сообщений: 3851
- Зарегистрирован: 29 июл 2011, 00:49
- Откуда: Псков, СЗФО.
- Благодарил (а): 24 раз.
- Поблагодарили: 270 раз.
Вернуться наверх
Re: драйвер на микросхеме HV9910
Alexeon » 10 фев 2015, 01:56
Спасибо!

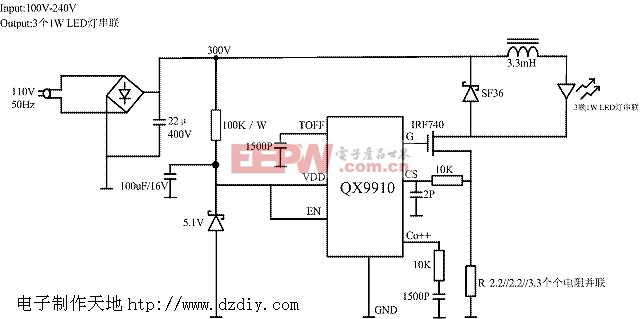

Вот моя схема
[img][img]http://ledway.ru/download/file.php?mode=view&id=24141&sid=aa9570e46caaa5e3f9673efeb9d6848c[/img][/img]
Ну я не думаю что в латре проблема. Она аналогичным образом себя ведет и на низких вольтах от обычного блока питания ЛИПС-2. По идее должна держать 0.06А ну по расчетам или около этого.
Вроде некая стабилизация есть, т.е в не большом диапазоне изменения напряжения ну в пределах допустимого. Но я уверен должно быть намного стабильнее. Иначе толку от нее не больше чем понижающего резистора. Достались ЛЕД лампочки за копейки, но с резисторами и конденсаторами,вот решил по взрослому сделать а не получается.
-
Alexeon - Светлячок
- Сообщений: 6
- Зарегистрирован: 09 фев 2015, 20:53
- Благодарил (а): 0 раз.
- Поблагодарили: 0 раз.
Вернуться наверх
Re: драйвер на микросхеме HV9910
adapter » 10 фев 2015, 20:41
Качество дросселя определяет качество работы схемы.
Нужно инфу про дроссель, лучше с фото.
- adapter
- Scio me nihil scire
- Сообщений: 1117
- Зарегистрирован: 12 фев 2010, 21:09
- Откуда: Новосибирск
- Благодарил (а): 0 раз.
- Поблагодарили: 61 раз.
- Сайт
Вернуться наверх
Re: драйвер на микросхеме HV9910
Alexeon » 10 фев 2015, 22:02
adapter писал(а):Качество дросселя определяет качество работы схемы.
Нужно инфу про дроссель, лучше с фото.
Вот http://www.rcscomponents.kiev.ua/datasheets/RCH-110.pdf, такой дроссель использовал, немного индуктивность по расчетам не соответствует. Но, опять же повторюсь, схема аналогичным способом себя ведет и на низких вольтах и тогда когда все параметры соответствуют расчетным по даташиту.
Я тут набросал свою схемку.
Пунктиром показаны варианты, какими пробовал, все тоже самое. Меня беспокоит конденсатор С4 ( новой схеме), почему с его изменением меняется частота ШИМа очень существенно? Такого не должно быть, по моему. За частоту отвечает R1. Ну может еще напряжение на входе. К тому-же есть вариант с постоянной частотой,когда Rcs to Gate (пунктиром по схеме) -тоже самое. Подозрение на дохлую микросхему у меня все-же, думаю компараторы подгорели. Как можно это проверить? Я допускаю,что мог их подпалить, но они точно не перегревались. Я пытался сделать на них БустАпКонвертер на 0.7А на 12В-18В не получилось, да и податашиту не подходит она для этих дел с такими параметрами. Может тогда их поджарил.
Проверил напряжение на 5,6 и 7 ноге С4 на всех режимах держит 6,6-6.5 В – Достаточно стабильно, хотя по даташиту 7.5В. Чудеса какието….
-
Alexeon - Светлячок
- Сообщений: 6
- Зарегистрирован: 09 фев 2015, 20:53
- Благодарил (а): 0 раз.
- Поблагодарили: 0 раз.
Вернуться наверх
Re: драйвер на микросхеме HV9910
Alexeon » 11 фев 2015, 00:29
На калькуляторе http://320volt.com/en/hv9910-mic3201-yu … n-program/ посчитал получил дроссель 22.7mH (22700 uH) проверьте правильность, кто на этом зубы съел, все ли правильно. Такой дроссель я не пробовал ставить. Может в этом дело? Данные по светодиодам на схеме.
Заранее спасибо!
-
Alexeon - Светлячок
- Сообщений: 6
- Зарегистрирован: 09 фев 2015, 20:53
- Благодарил (а): 0 раз.
- Поблагодарили: 0 раз.
Вернуться наверх
Re: драйвер на микросхеме HV9910
vetal001 » 18 июн 2015, 13:49
День добрый. Собрал я драйвер, на 3 светодиодные матрицы по 30 Вт. Горит, ничего не греется, но вот незадача, горит очень тускло.
Хотел посмотреть ток в цепи ледов, подключил мультиметр, показывает 0! На затворе осциллограф показывает четкие импульсы только с маленькой скваженностью. на истоке совсем какая-то белиберда. Полевик позвонил, живой, катушку наматывал на рм 10 проводом 0.5 с хорошим зазором и индуктивностью с небольшим запасом(10% где-то). Не пойму, что я сделал не так. Схема из стандартного примера. с f=constant. подскажите, у кого есть мысли по этому поводу?
- vetal001
- Торшер
- Сообщений: 30
- Зарегистрирован: 16 мар 2014, 18:09
- Благодарил (а): 7 раз.
- Поблагодарили: 0 раз.
Вернуться наверх
