Как читать электрические схемы

Каждая электрическая схема состоит из множества элементов, которые, в свою очередь, также включают в свою конструкцию различные детали. Наиболее ярким примером служат бытовые приборы. Даже обычный утюг состоит из нагревательного элемента, температурного регулятора, контрольной лампочки, предохранителя, провода и штепсельной вилки. Другие электроприборы имеют еще более сложную конструкцию, дополненную различными реле, автоматическими выключателями, электродвигателями, трансформаторами и многими другими деталями. Между ними создается электрическое соединение, обеспечивающее полное взаимодействие всех элементов и выполнение каждым устройством своего предназначения.

В связи с этим очень часто возникает вопрос, как научится читать электрические схемы, где все составляющие отображаются в виде условных графических обозначений. Данная проблема имеет большое значение для тех, кто регулярно сталкивается с электромонтажом. Правильное чтение схем дает возможность понять, каким образом элементы взаимодействуют между собой и как протекают все рабочие процессы.

Содержание

Виды электрических схем

Для того чтобы правильно пользоваться электрическими схемами, нужно заранее ознакомиться с основными понятиями и определениями, затрагивающими эту область.

Любая схема выполняется в виде графического изображения или чертежа, на котором вместе с оборудованием отображаются все связующие звенья электрической цепи. Существуют различные виды электрических схем, различающиеся по своему целевому назначению. В их перечень входят первичные и вторичные цепи, системы сигнализации, защиты, управления и прочие. Кроме того, существуют и широко используются принципиальные и монтажные электрические схемы, однолинейные, полнолинейные и развернутые. Каждая из них имеет свои специфические особенности.

К первичным относятся цепи, по которым подаются основные технологические напряжения непосредственно от источников к потребителям или приемникам электроэнергии. Первичные цепи вырабатывают, преобразовывают, передают и распределяют электрическую энергию. Они состоят из главной схемы и цепей, обеспечивающих собственные нужды. Цепи главной схемы вырабатывают, преобразуют и распределяют основной поток электроэнергии. Цепи для собственных нужд обеспечивают работу основного электрического оборудования. Через них напряжение поступает на электродвигатели установок, в систему освещения и на другие участки.

Вторичными считаются те цепи, в которых подаваемое напряжение не превышает 1 киловатта. Они обеспечивают выполнение функций автоматики, управления, защиты, диспетчерской службы. Через вторичные цепи осуществляется контроль, измерения и учет электроэнергии. Знание этих свойств поможет научиться читать электрические схемы.

Полнолинейные схемы используются в трехфазных цепях. Они отображают электрооборудование, подключенное ко всем трем фазам. На однолинейных схемах показывается оборудование, размещенное лишь на одной средней фазе. Данное отличие обязательно указывается на схеме.

На принципиальных схемах не указываются второстепенные элементы, которые не выполняют основных функций. За счет этого изображение становится проще, позволяя лучше понять принцип действия всего оборудования. Монтажные схемы, наоборот, выполняются более подробно, поскольку они применяются для практической установки всех элементов электрической сети. К ним относятся однолинейные схемы, отображаемые непосредственно на строительном плане объекта, а также схемы кабельных трасс вместе с трансформаторными подстанциями и распределительными пунктами, нанесенными на упрощенный генеральный план.

В процессе монтажа и наладки широкое распространение получили развернутые схемы с вторичными цепями. На них выделяются дополнительные функциональные подгруппы цепей, связанных с включением и выключением, индивидуальной защитой какого-либо участка и другие.

Обозначения в электрических схемах

В каждой электрической цепи имеются устройства, элементы и детали, которые все вместе образуют путь для электрического тока. Они отличаются наличием электромагнитных процессов, связанных с электродвижущей силой, током и напряжением, и описанных в физических законах.

В электрических цепях все составные части можно условно разделить на несколько групп:

1. В первую группу входят устройства, вырабатывающие электроэнергию или источники питания.
2. Вторая группа элементов преобразует электричество в другие виды энергии. Они выполняют функцию приемников или потребителей.
3. Составляющие третьей группы обеспечивают передачу электричества от одних элементов к другим, то есть, от источника питания – к электроприемникам. Сюда же входят трансформаторы, стабилизаторы и другие устройства, обеспечивающие необходимое качество и уровень напряжения.

Каждому устройству, элементу или детали соответствует условное обозначение, применяющееся в графических изображениях электрических цепей, называемых электрическими схемами. Кроме основных обозначений, в них отображаются линии электропередачи, соединяющие все эти элементы. Участки цепи, вдоль которых протекают одни и те же токи, называются ветвями. Места их соединений представляют собой узлы, обозначаемые на электрических схемах в виде точек. Существуют замкнутые пути движения тока, охватывающие сразу несколько ветвей и называемые контурами электрических цепей. Самая простая схема электрической цепи является одноконтурной, а сложные цепи состоят из нескольких контуров.

Большинство цепей состоят из различных электротехнических устройств, отличающихся различными режимами работы, в зависимости от значения тока и напряжения. В режиме холостого хода ток в цепи вообще отсутствует. Иногда такие ситуации возникают при разрыве соединений. В номинальном режиме все элементы работают с тем током, напряжением и мощностью, которые указаны в паспорте устройства.

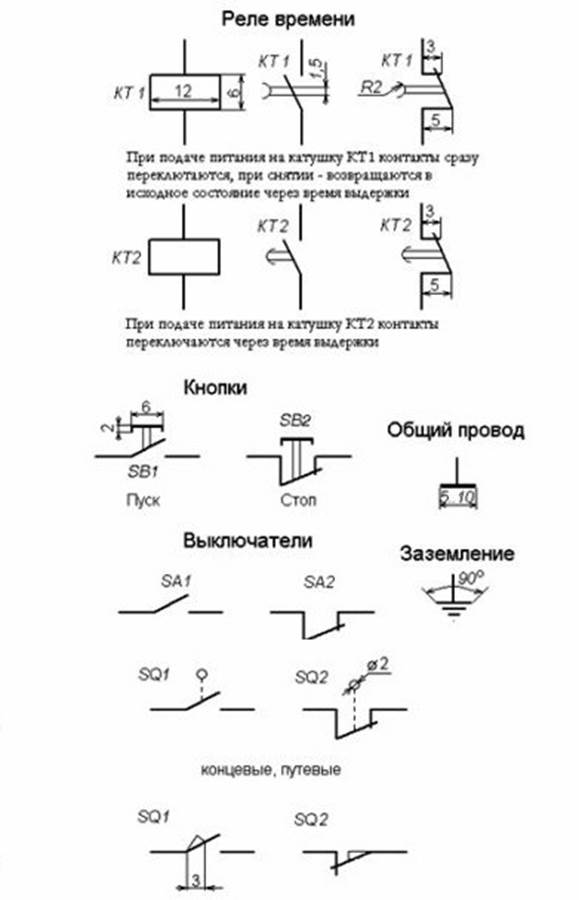

Все составные части и условные обозначения элементов электрической цепи отображаются графически. На рисунках видно, что каждому элементу или прибору соответствует свой условный значок. Например, электрические машины могут изображаться упрощенным или развернутым способом. В зависимости от этого строятся и условные графические схемы. Для показа выводов обмоток используются однолинейные и многолинейные изображения. Количество линий зависит от количества выводов, которые будут разными у различных типов машин. В некоторых случаях для удобства чтения схем могут использоваться смешанные изображения, когда обмотка статора показывается в развернутом виде, а обмотка ротора – в упрощенном. Таким же образом выполняются и другие условные обозначения электрических схем.

Изображения трансформаторов также осуществляются упрощенным и развернутым, однолинейным и многолинейным способами. От этого зависит способ отображения самих устройств, их выводов, соединений обмоток и других составных элементов. Например, в трансформаторах тока для изображения первичной обмотки применяется утолщенная линия, выделенная точками. Для вторичной обмотки может использоваться окружность при упрощенном способе или две полуокружности при развернутом способе изображения.

Графические изображения других элементов:

• Контакты. Применяются в коммутационных устройствах и контактных соединениях, преимущественно в выключателях, контакторах и реле. Они разделяются на замыкающие, размыкающие и переключающие, каждому из которых соответствует свой графический рисунок. В случае необходимости допускается изображение контактов в зеркально-перевернутом виде. Основание подвижной части отмечается специальной незаштрихованной точкой.
• Выключатели. Могут быть однополюсными и многополюсными. Основание подвижного контакта отмечается точкой. У автоматических выключателей на изображении указывается тип расцепителя. Выключатели различаются по типу воздействия, они могут быть кнопочными или путевыми, с размыкающими и замыкающими контактами.
• Плавкие предохранители, резисторы, конденсаторы. Каждому из них соответствуют определенные значки. Плавкие предохранители изображаются в виде прямоугольника с отводами. У постоянных резисторов значок может быть с отводами или без отводов. Подвижный контакт переменного резистора обозначается в виде стрелки. На рисунках конденсаторов отображается постоянная и переменная емкость. Существуют отдельные изображения для полярных и неполярных электролитических конденсаторов.

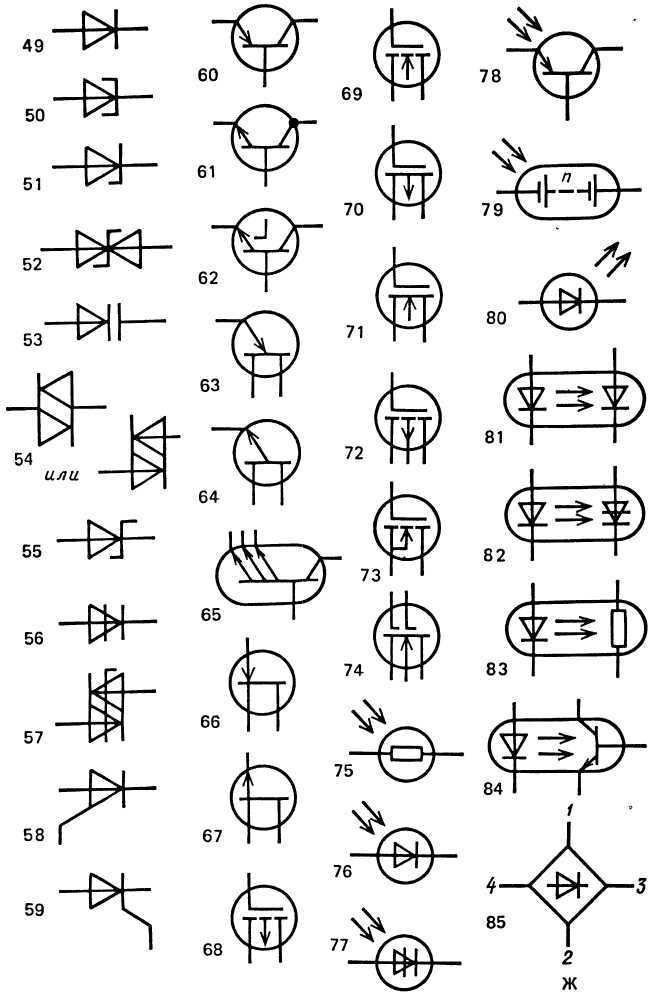

• Полупроводниковые приборы. Простейшими из них являются диоды с р-п-переходом и односторонней проводимостью. Поэтому они изображаются в виде треугольника и пересекающей его линии электрической связи. Треугольник является анодом, а черточка – катодом. Для других видов полупроводников существуют собственные обозначения, определяемые стандартом. Знание этих графических рисунков существенно облегчает чтение электрических схем для чайников.
• Источники света. Имеются практически на всех электрических схемах. В зависимости от назначения, они отображаются как осветительные и сигнальные лампы с помощью соответствующих значков. При изображении сигнальных ламп возможна заштриховка определенного сектора, соответствующего невысокой мощности и небольшому световому потоку. В системах сигнализации вместе с лампочками применяются акустические устройства – электросирены, электрозвонки, электрогудки и другие аналогичные приборы.

Как правильно читать электрические схемы

Принципиальная схема представляет собой графическое изображение всех элементов, частей и компонентов, между которыми выполнено электронное соединение с помощью токоведущих проводников. Она является основой разработок любых электронных устройств и электрических цепей. Поэтому каждый начинающий электрик должен в первую очередь овладеть способностями чтения разнообразных принципиальных схем.

Именно правильное чтение электрических схем для новичков, позволяет хорошо усвоить, каким образом необходимо выполнять соединение всех деталей, чтобы получился ожидаемый конечный результат. То есть устройство или цепь должны в полном объеме выполнять назначенные им функции. Для правильного чтения принципиальной схемы необходимо, прежде всего, ознакомиться с условными обозначениями всех ее составных частей. Каждая деталь отмечена собственным условно-графическим обозначением – УГО. Обычно такие условные знаки отображают общую конструкцию, характерные особенности и назначение того или иного элемента. Наиболее ярким примером служат конденсаторы, резисторы, динамики и другие простейшие детали.

Гораздо сложнее работать с полупроводниковыми электронными компонентами, представленными транзисторами, симисторами, микросхемами и т.д. Сложная конструкция таких элементов предполагает и более сложное отображение их на электрических схемах.

Например, в каждом биполярном транзисторе имеется минимум три вывода – база, коллектор и эмиттер. Поэтому для их условного изображения требуются особые графические условные знаки. Это помогает различить между собой детали с индивидуальными базовыми свойствами и характеристиками. Каждое условное обозначение несет в себе определенную зашифрованную информацию. Например, у биполярных транзисторов может быть совершенно разная структура – п-р-п или р-п-р, поэтому изображения на схемах также будут заметно отличаться. Рекомендуется перед тем как читать принципиальные электрические схемы, внимательно ознакомиться со всеми элементами.

Условные изображения очень часто дополняются уточняющей информацией. При внимательном рассмотрении, можно увидеть возле каждого значка латинские буквенные символы. Таким образом обозначается та или иная деталь. Это важно знать, особенно, когда мы только учимся читать электрические схемы. Возле буквенных обозначений расположены еще и цифры. Они указывают на соответствующую нумерацию или технические характеристики элементов.

Видео

Электрические схемы – Как читать электрические схемы? #2 РЕЛЕ – Блог о промышленной автоматизации

Знания

Автор: AutomationTop Team Опубликовано 1 июня 2022 г.

Реле являются основными устройствами почти в каждой электрической установке и установке СКУ. Принцип работы реле прост: возбуждение катушки реле приводит к тому, что сигнал проходит через контакты.

Для начала урока нам нужно понять, как работают реле, каковы их особенности и функции. Только тогда мы сможем полностью понять, как читать символы реле на схеме.

Электрические схемы – Работа электромагнитного реле

Проще говоря, реле состоит из двух частей: катушки и контактов. Если соленоид электрически активирован, контакты замыкаются или размыкаются.

Катушка – характеризуется напряжением питания. Чтобы «запустить, запустить» электрическую катушку, вы должны подать на нее питание постоянного или переменного тока в зависимости от типа катушки. Наиболее распространенные катушки по напряжению питания:

• 12 В постоянного тока, 12 В переменного тока,
• 24 В постоянного тока, 24 В переменного тока,
• 230 В переменного тока.

Контакты – характеризуются своим состоянием (разомкнуты или замкнуты) в состоянии покоя катушки и при нахождении ее под напряжением. В большинстве случаев используются три типа контактов:

• НО – Нормально разомкнутый контакт. Этот контакт разомкнут (не проводит ток), когда на катушку не подается питание, и замыкается (проводит ток), когда на катушку подается напряжение.
• НЗ – нормально замкнутый контакт. Этот контакт замкнут, когда на катушку не подается питание, и размыкается, когда на катушку подается напряжение.
• NCNO (или c/o – замкнуть/разомкнуть) – переключающий контакт между НЗ и НО.

Я помню, как впервые столкнулся с этим, и мое воображение немного растерялось.

Электрические схемы – Схема реле

Символ реле состоит из двух частей – катушки и контактов. Катушка в реле только одна, а контактов в реле может быть много. Количество и тип контактов зависит от модели реле. Среди прочего можно выделить:

• Однополюсные реле – имеют одно контактное поле, обычно переключаются между НЗ и НО,
• двухполюсные реле – имеют 2 контактных поля,
Реле четырехполюсные
• – имеют 4 контактных поля.

В двухполюсном реле подача напряжения на катушку реле вызовет переключение сразу двух полей контактов. Символы реле на электрических схемах показаны ниже:

СИМВОЛ	ОПИСАНИЕ
	Катушка реле
	Катушка электромагнитного реле с описанием. С левой стороны катушки находится ее уникальное идентификационное имя, в данном случае -K2. На схеме не может быть более одной катушки данного реле, поэтому не может быть двух катушек с одинаковым идентификатором. Под идентификатором на некоторых схемах вы можете найти описание, помогающее идентифицировать устройство, например. фирма, модель, функция, напряжение катушки
	Символ переключающего контакта NC NO (или замыкание/размыкание). Если контакт нарисован на той же странице, что и катушка, к которой он принадлежит, и на той же линии, что и катушка, идентификатор контакта может не быть нарисован
	Символ для нормально замкнутого переключающего контакта с описанием. Идентификатор реле (-K2) размещается слева от контакта, если: контакт нарисован с той же стороны, но не справа от катушки и не на одной линии с катушкой, контакт нарисован на другой странице, то под идентификатором мы можем найти индекс (/1.3 – страница 1 столбец 3), который говорит нам, где на схеме мы можем найти катушку, к которой принадлежит этот контакт
	Символы для всего 4-х полевого переключающего реле, т.е. катушка с контактами.
	НЗ контакт, нормально замкнутый, размыкающий контакт
	НО контакт, нормально открытый

Электрические схемы – Реле на электрических схемах – чтение

Правильно! Что по описанию нормально открытый, нормально закрытый. Почему нормально? Я попытаюсь объяснить. Нормально – в состоянии до возбуждения катушки. Схема должна быть нарисована таким образом, чтобы показать установку в состоянии перед подачей питания и перед выполнением каких-либо действий в системе управления (например, перед нажатием любой кнопки, перед включением катушки и т. д.). Система питается от 24 В постоянного тока. Нажатие кнопки S1 приведет в действие реле К2 и изменит положение контактов 11,12,14 и 21,22,24:

Диаграмма 1. Демонстрация работы размыкающих и замыкающих контактов

Диаграмма 1 показывает электрическую систему в обесточенном состоянии и до выполнения каких-либо действий.

После подачи питания 24 В постоянного тока на клеммы + и –:

1. На катушку реле -K2 не подается питание, поэтому она не срабатывает, поскольку кнопка -S1 не нажата.
2. На контактах 11,12,14 переход только между контактами 11 и 12, поэтому лампа -H9 обесточена и не горит.
3. На соединениях 21,22,24 переход происходит только между соединениями 21 и 22, поэтому лампа -h20 имеет питание и горит.

После нажатия кнопки -S1:

1. На катушку реле -K2 подается питание, поэтому она находится под напряжением.
2. На соединениях 11,12,14 переход с 11 и 12 на 11 и 14 заменен, поэтому лампа -H9 имеет питание и горит
3. На соединениях 21,22,24 происходит изменение перехода с 21 и 22 на 21 и 24 поэтому лампа -х20 обесточена и не горит.

Ситуация полностью обратная, если мы меняем кнопку -S1 на NC (-S2):

Если подать питание до нажатия -S2, то сразу загорится лампа -H9 и погаснет лампа -h20 (потому что сразу после подачи питания сработает реле и переключит контакты). Затем при нажатии -S2 лампочка -H9 гаснет и загорается лампочка -h20.

Если вы впервые имеете дело с размыкающими и замыкающими контактами, изучите эти две схемы.

Электрические схемы – Реле в готовой канализационной насосной станции схема

На электрической и контрольной схеме насосной станции сточных вод можно найти следующие модели реле:

• 10 обычных 4-полюсных электромагнитных реле с переключающими контактами (от -K1 до -K10).
• 1 реле времени (-PC1)
• 1 бистабильное (фиксирующее) реле (-K11)

В этом уроке речь пойдет об электромагнитных реле, из схемы канализационной насосной станции я выбрал для анализа реле К5. На следующих слайдах я довольно подробно объяснил, какую информацию мы можем получить об этом.

Электрические схемы – Сводка

Следует отметить, что электрические схемы и схемы приборов могут во многом отличаться друг от друга. Внешний вид схемы зависит от многих факторов и среди прочего:

• от Дизайнера/Чертежника и его привычек, умений, знаний и терпения.
• в среде, в которой создается схема (например, EPLAN, WSCAD, See Electrical и т. д.)
• Этика проектирования, т. е. использование стандартов (например, IEC)
• крайний срок завершения проекта :), хотя есть дизайнеры и компании, которые ставят качество превыше всего.

Например: на представленном объекте КНС установлены четырехполюсные реле с переключающими контактами (переключение между НЗ и НО), т. е. такие:

Однако на схеме КНС показано контакты в том виде, в котором они использовались, т. е. только соединения 11, 14 (соединение 12 не участвует в системе управления, поэтому на схеме опущено)». :



Команда AutomationTop

Как читать электрические схемы



Умение читать электрические схемы является важным навыком для обслуживающего персонала и менеджеров, даже если они не имеют лицензии электрика. Понимание схематических чертежей помогает выявлять неисправные компоненты, устранять неполадки в системах и повышать безопасность.

Одним из первых шагов в чтении электрической схемы является понимание различных символов, используемых для обозначения компонентов системы, или, по крайней мере, наличие доступа к шпаргалке по символам схемы. Некоторые из общих символов, которые вы, вероятно, найдете на своей схеме, включают:

Резисторы : обычно изображаются зигзагообразными линиями с клеммами на каждом конце. международные символы могут представлять резисторы в виде пустого прямоугольника.

Переменные резисторы : диагональная стрелка, пересекающая зигзагообразный символ стандартного резистора.

Потенциометры : стрелка, указывающая на зигзагообразный резистор под прямым углом, обозначает третью клемму потенциометра.

Неполяризованные конденсаторы : две линии, перпендикулярные клеммным пластинам
Поляризованные конденсаторы: две линии перпендикулярны пластинам, но одна изогнута для обозначения катода.

Индукторы : ряд изогнутых выступов или витковая спираль. Международные схемы могут использовать закрашенный прямоугольник.

Выключатели

Однополюсные/однопозиционные выключатели отображаются на схемах как полусоединенная линия между двумя клеммами. Однополюсные/двухпозиционные выключатели имеют две линии привода, а однополюсные/трехпозиционные выключатели – три.

Для переключателей с несколькими полюсами пунктирная линия соединяет переключатели по обе стороны от среднего привода.

Мощность и напряжение

Постоянный ток, или постоянный ток, отображается в виде круга с символами + и – внутри, а переменный ток представлен в виде круга с волнистой линией. Для батарей каждая ячейка изображается в виде двух линий, перпендикулярных клеммам, причем длинная линия обозначает положительные клеммы батареи, а короткая линия представляет отрицательные.

Положительное напряжение отображается стрелкой вверх. Наземные узлы изображаются в виде одной-трех плоских линий, направленного вниз треугольника или иногда в виде треугольника.

Диоды, транзисторы, логические схемы, интегральные схемы и кристаллы имеют свои собственные символы. Обратитесь к ключу символа, чтобы найти символы их компонентов.

Названия и значения

Символы — это не все, что вам нужно, чтобы научиться читать электрические схемы. Каждому символу присваивается имя и значение. Значение будет наиболее важным аспектом детали и может быть выражено в омах, фарадах, частоте колебаний, генри или просто в названии микросхемы детали.

Имена обычно представляют собой комбинацию буквы и цифры. Буква обозначает тип компонента, а число указывает на наличие на схеме нескольких компонентов одного типа. Например, если на схеме есть три конденсатора, они будут обозначены C1, C2 и C3.

Общие названия компонентов

C: Конденсаторы
D: Диоды
L: Катушки индуктивности
Q: Транзисторы
R: Резисторы
S: Переключатели
U: Интегральные схемы
Y: Кристаллы и генераторы

Практика является ключом к обучению чтению электрических схем. Начните с простых схем и переходите к более сложным рисункам.

Схематический рисунок показывает порядок компонентов, подключенных к цепи, с проводами между компонентами, представленными в виде линий. Завершенная цепь известна как сеть. Когда провода, соединяющие клемму, разделяются на два или более направлений, образуется соединение с узлом соединения, представленным в виде маленькой точки на пересечении. Узлы указывают на то, что все провода, встречающиеся на стыке, соединены.

В сложных схематических чертежах целым цепям можно давать имена и помечать их как теги вместо того, чтобы рисовать компоненты внутри каждой цепи. Это помогает упростить большие схемы. Большие схемы также могут быть разбиты на функциональные блоки, представляющие входную мощность системы, регулирование, разъемы или другие части системы.
