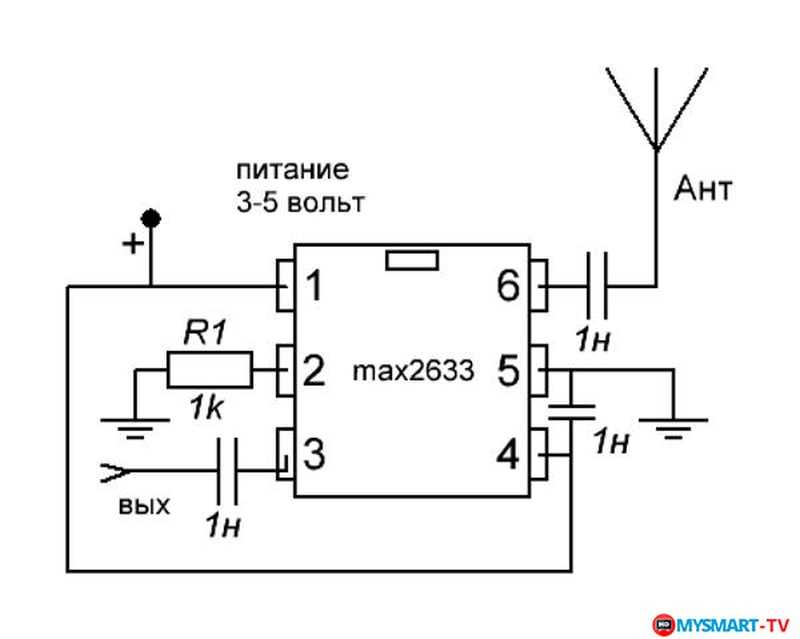

Схемы антенных усилителей
В статье подробно рассматриваются схемы антенных усилителей, принцип работы и основные характеристики. Усилители подходят для приема цифровых каналов формата DVB T и DVB T2 транслируемых в соответствующих усилителям диапазонах частот.
Усилитель в телевизионной приемной антенне предназначен, главным образом, для увеличения чувствительности, ограниченную шумами, а во вторую очередь для компенсации потерь принимаемого сигнала в коаксиальном кабеле. Сами телевизоры обладают весьма большим запасом собственного усиления, т.е. имеют высокую чувствительность, ограниченную усилением. Несколько хуже у них чувствительность, ограниченная синхронизацией. И наконец, наиболее низкая – чувствительность, ограниченная шумами. Следовательно, фактором, определяющим дальний прием, следует принять уровень собственных шумов линейного тракта, а не коэффициент усиления.
Влияние шума оценивают по отношению сигнал/шум, минимальное значение которого принято равным 20.
Используемые в настоящее время кабели с волновым сопротивлением 75 Ом в зависимости от конструкции и качества диэлектрика имеют погонное затухание 0,07 – 0,18 дБ/м в метровом и 0,25 – 0,6 дБ/м в дециметровом диапазоне волн. При длине кабеля 2…4 м общее затухание может составлять 1,2 – 2,4 дБ. В связи с этим антенный усилитель должен иметь коэффициент усиления порядка 3 дБ для типичных условий приема. К нему прибавляют запас в 12…14 дБ для усиления слабых сигналов, что необходимо из-за низкой эффективности широкополосных малогабаритных приемных антенн.
Любой усилитель имеет собственные шумы, которые усиливаются вместе с полезным сигналом и ухудшают отношение сигнал/шум.
Поэтому важнейшим параметром усилительного элемента следует считать его коэффициент шума Кш.
Для единой оценки шумов многокаскадного тракта существует показатель приведенного коэффициента шума Кш, который равен уровню шума на выходе, поделенному на общий коэффициент усиления, т.е. Кш = Кш.вых / КУ. Так как выходной уровень шума Кш.вых зависит в наибольшей степени от уровня шума первого транзистора, усиливаемого всеми последующими каскадами, шумами остальных каскадов можно пренебречь. Тогда Кш.вых= Кш1КУ, где Кш1 – коэффициент шума первого транзистора. Следовательно, получим Кш= К
Коэффициент шума зависит также от качества согласования на входе усилителя и режима работы первого транзистора.
Частотный диапазон антенного усилителя должен обеспечить усиление сигнала в полосе частот вещательного телевидения f = 48-790 МГц. Для увеличения динамического диапазона усилитель должен иметь отрицательную обратную связь.

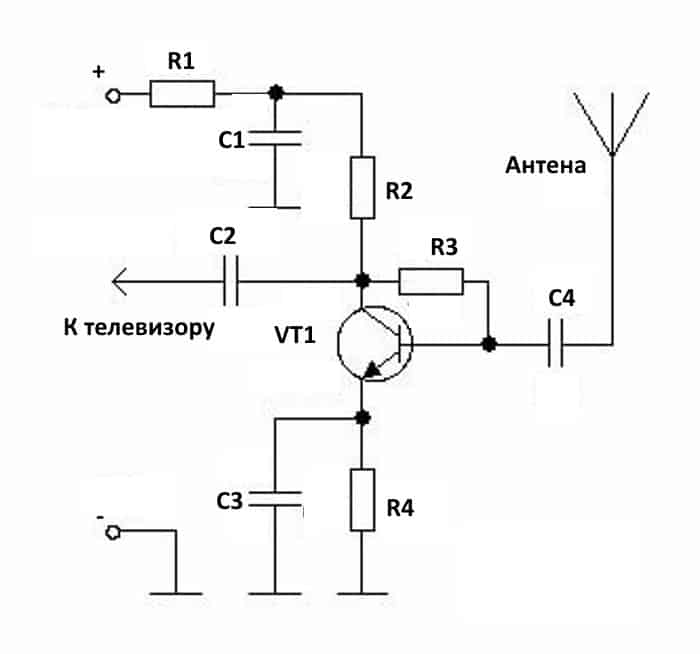

На рисунке 1 представлена схема однокаскадного антенного усилителя с трансформаторным входом и открытым асимметричным выходом, обеспечивающим возможность дистанционной запитки усилительного модуля по сигнальному кабелю. Такая однокаскадная схема обладает высокой устойчивостью и легко каскадируется.
Для просмотра нажмите на рисунок.

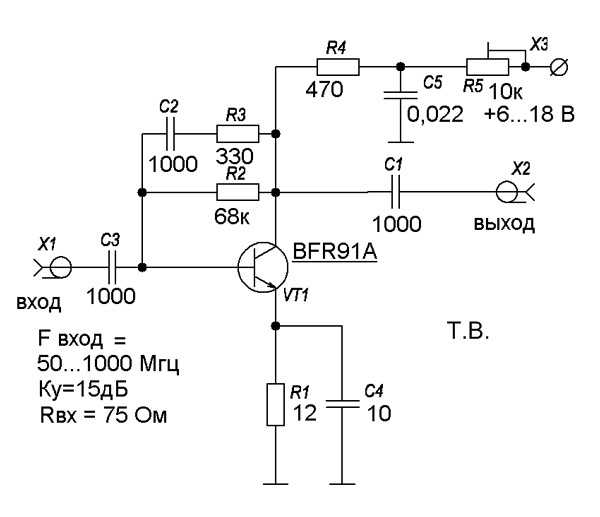

Рис. 1. Схема однокаскадного антенного усилителя.
Точки возбуждения антенны подключаются непосредственно в балансное сечение трансформатора Тр1, который обеспечивает широкополосное согласование входа антенны с входом усилительного каскада.
Усилительный элемент VT1 включен по схеме с общим эмиттером. Это позволяет реализовать большее полосовое усиление и лучшие шумовые свойства схемы сравнительно с другими вариантами включения. Эффекты влияния граничной частоты транзистора по крутизне на изменение коэффициента усиления и входного сопротивления в диапазоне рабочих частот компенсируются за счет использования в схеме комбинированных частотно-зависимых обратных связей параллельного и последовательного типа. Параллельная обратная связь выполнена на элементах R3, C1, L1. Резистор R3 определяет согласование усилительного модуля в присоединительных стыках в метровом и нижней части дециметрового диапазона.
В верхней части рабочего диапазона, где усиление спадает на 2-4 дБ, индуктивность L1 ослабляет действие этой обратной связи, выравнивая амплитудно-частотную характеристику (АЧХ). Конденсатор C1 обеспечивает развязку цепи обратной связи с контуром питания и одновременно формирует низкочастотный срез передаточной характеристики устройства.
Цепь R4, C3 является элементом последовательной обратной связи по току, определяющей основные параметры каскада в малосигнальном режиме: резистор R4 задает номинальный коэффициент усиления каскада, а настройкой C3 регулируется подъем АЧХ в верхней части рабочего диапазона. Заданные параметры динамического диапазона обеспечиваются выбором типа транзистора и его режимом работы. В представленной схеме режим работы каскада по постоянному току задается R4 совместно с элементами базового делителя R1 и R2. Конденсатор С2 шунтирует R1 и обеспечивает асимметричность подключения Тр1 в схему модуля. Усилительный модуль, реализованный на среднемощном транзисторе третьего поколения, обеспечивает коэффициент усиления 15 дБ в полосе частот 40-800 МГц, коэффициент шума устройства не превышает 3,5 дБ, а динамический диапазон для телевизионных сигналов составляет 75 дБ. Снижение коэффициента шума и реализация большей линейности устройства возможны при использовании в схеме сложных активных элементов с каскодным включением либо при переходе к двухтранзисторным каскадам.
Две принципиальные схемы антенных усилителей, представляющие собой двухкаскадный апериодический усилитель на биполярных транзисторах СВЧ, включенных по схеме с ОЭ представлены на рис. 2.
Усилитель на рис. 2,а содержит два широкополосных каскада усиления на транзисторах VT1 и VT2. Сигнал с собственно антенны через согласующий трансформатор (на схеме не показан) и конденсатор С1 поступает на базу транзистора VT1, включенного по схеме с ОЭ.
Рис. 2,а. Схема двухкаскадного антенного усилителя.
Рабочая точка транзистора задана напряжением смещения, определяемым резистором R1. Действующая при этом отрицательная обратная связь (ООС) по напряжению линеаризует характеристику первого каскада, стабилизирует положение рабочей точки, но уменьшает его усиление. Частотная коррекция в первом каскаде отсутствует. Второй каскад также выполнен на транзисторе по схеме с ОЭ и ООС по напряжению через резисторы R2 и R3, но имеет еще и токовую ООС через резистор R4 в эмиттерной цепи, стабилизирующую режим транзистора VT2.
Аналогично построен и усилитель на рис. 2,б , который также имеет два каскада, собранные по схеме с ОЭ. Он отличается от предыдущего усилителя лучшей развязкой по цепям питания через Г-образные фильтры L1 C6, R5 C4 и повышенным коэффициентом усиления за счет наличия конденсатора С5 в цепи ООС (R3 C5 R6) второго каскада и переходного конденсатора С7 на выходе.
Рис. 2,б. Схема двухкаскадного антенного усилителя.
В каскадах на транзисторах, включенных по схеме с ОЭ, наиболее велико влияние внутренних связей и емкостей переходов транзисторов. Оно проявляется в ограничении полосы пропускания и склонности усилителя к самовозбуждению, вероятность которого тем больше, чем выше коэффициент усиления. Для его оценки известно понятие порога устойчивости – предельного значения коэффициента усиления, при превышении которого усилитель превращается в генератор. В качестве мер повышения устойчивости можно предложить включение транзисторов по каскодной схеме с ОЭ-ОБ.
Каскодное включение транзисторов VT1 и VT2 (рис. 3) позволяет реализовать хорошую однонаправленность и получить большую широкополосность усилительного модуля. Это дает возможность отказаться от использования сигнальных обратных связей, стабилизирующих и корректирующих амплитудно-частотную характеристику а также входной и выходной импедансы звена. Здесь коэффициент передачи и присоединительные параметры схемы задаются режимно.
Рис. 3. Схема антенного усилителя с каскодным включением VT.
Диапазонная корректировка и стабилизация выходного сопротивления модуля производятся резистивно-емкостными цепями. Каскодная схема при реализации оптимального режима работы транзисторов позволяет получить пониженные интермодуляционные искажения.
При наличии антенны МВ-ДМВ, конструктивно выполненной в виде двух электрически не соединенных антенн возможно использовать усилительный модуль, который усиливает сигналы от каждой из них, суммирует и передает к ТВ-приемнику по одному кабелю. Питание усилителя подается по этому же кабелю.
Рис. 4. Схема антенного усилителя с раздельными входами МВ и ДМВ
На входе каскада установлены катушки L1, L2, устраняющие накопление зарядов статического электричества на некоторых антеннах, а также диоды VD1 – VD4, защищающие усилитель от грозовых разрядов. На транзисторе VT5 собран дополнительный усилительный каскад. Коэффициент передачи канала равен 15…20 дБ. Сигналы МВ проходят на кабель через фильтр НЧ L6 C19 L7 с частотой среза 250 МГц. Через этот же фильтр и дроссель L5 на канал приходит питающее напряжение с кабеля снижения. Кроме того, фильтр не пропускает сигналы ДЦВ.
Канал усиления ДМВ представляет собой два последовательно включенных однотипных усилительных каскада. Первый из них собран на транзисторах VT3, VT4 по схеме с гальванической связью, благодаря чему происходит автоматический выход на заданный рабочий режим и его поддержание при изменении температуры и питающего напряжения. На входе каскада установлен фильтр ВЧ C1 L3 C2 с частотой среза 450 МГц, который подавляет низкочастотные сигналы и помехи. Аналогичный фильтр ВЧ C21 L9 C22 на выходе второго каскада пропускает сигналы ДМВ и не пропускает сигналы МВ. Следовательно, фильтры на выходах каналов взаимно их развязывают. Катушка L4 обеспечивает согласование между каскадами канала ДМВ и коррекцию суммарной АЧХ. Общее усиление канала равно 32…36 дБ. Канал ДМВ питается через дроссель L8 с кабеля снижения. Усилительный модуль питается напряжением 12 В при токе не менее 70 мА.
Важно отметить, что модули с каскадно-цепочечной структурой обычно обеспечивают большую линейность передаточной характеристики, что связано, в первую очередь, с возможностью раздельной настройки каскадов (оптимизация передаточной характеристики, режимов согласования и параметров динамического диапазона), при которой пороги перегрузки наращиваются эстафетно и пропорционально увеличению коэффициента передачи.
Сравнительный анализ технических решений и функционально-энергетических характеристик модулей показывает, что в качестве базовых структур при проектировании усилительных модулей для активных широкополосных антенн целесообразно выбирать схемы с цепочечным включением каскадов с комбинированными частотно-зависимыми обратными связями. Причем, в первом каскаде глубина обратной связи выбирается исходя из требуемого значения коэффициента шума и стабильности присоединительного импеданса. Режим работы и тип транзистора выходного каскада в основном определяются требуемой нагрузочной способностью модуля.
Читать далее – Простой широкополосный усилитель для антенны
Популярные схемы антенн:
Простая ДМВ антенна
Антенна ДМВ с большим усилением
Использование телевизионных антенных усилителей МВ и ДМВ, схемы
Выше уже отмечалось, что установка антенного усилителя около телевизора между фидером и антенным входом телевизионного приемникаобеспечивает увеличение коэффициента усиления приемного тракта, т.
е. улучшает чувствительность, ограниченную усилением.
Было показано, что при использовании современных телевизоров такой метод не приводит к улучшению изображения в условиях дальнего приема, так как требуется улучшение чувствительности, ограниченной не усилением, а шумами. Антенный же усилитель, обладая примерно таким же уровнем собственных шумов, как и телевизионный приемник, не улучшает чувствительности, ограниченной шумами.
Тем не менее использование антенного усилителя в некоторых случаях позволяет улучшить прием, но для этого он должен быть установлен не около телевизора, а около антенны, на мачте между антенной и фидером или в разрыв фидера, в непосредственной близости от антенны. В чем тут разница?
Дело в том, что сигнал, проходя к фидеру, претерпевает затухание, уменьшается его уровень. Затухание зависит от марки кабеля, из которого выполнен фидер. Кроме того, затухание тем больше, чем больше длина фидера и чем больше частота сигнала, т. е. номер канала, по которому принимается передача.
Когда антенный усилитель установлен около телевизора, на его вход поступает сигнал, уже ослабленный прохождением по фидеру, и отношение уровня сигнала к уровню шумов на входе антенного усилителя оказывается меньше, чем если бы антенный усилитель был установлен около антенны, когда сигнал не ослаблен фидером. При этом, конечно, проходя по фидеру, сигнал также ослабляется, но во столько же раз. ослабляются и шумы. В результате отношение сигнала к уровню шумов не ухудшается.
Телевизионные кабели разных марок характеризуются зависимостью удельного затухания от частоты. Удельным затуханием коаксиального кабеля принято называть такое, которое претерпевает сигнал определенной частоты, проходя по кабелю длиной 1 м.
Удельное затухание измеряется в дБ/м и приводится в справочниках в виде графических зависимостей» удельного затухания от-частоты или в виде таблиц. На рис. 1 приводятся такие кривые для некоторых марок коаксиального 75-омного кабеля.
Пользуясь ими, можно подсчитать затухание сигнала в кабеле при определенной его длине, на любом частотном канале метрового или дециметрового диапазона.
, а при длине фидера 50 м – 12,5… 18,5 дБ, (уменьшение сигнала в 4,22…8,41 раза).
Таким образом, при длине фидера 50 м дарена 12-м канале сигнал, проходя по фидеру, уменьшается более чем вдвое, и отношение сигнал-шум на входе телевизора окажется уменьшенным также более чем вдвое. Если установить антенный усилитель до поступления сигнала в фидер, при этом же уровне входных шумов антенного усилителя, что и у телевизора, получится выигрыш в отношений сигнал-шум более чем вдвое.
Еще более существенный выигрыш получится при большей длине фидера или при приеме сигнала в дециметровом диапазоне. Необходимый и вполне достаточный коэффициент усиления антенного усилителя должен быть равен затуханию сигнала в фидере. Использовать антенные усилители с коэффициентом усиления больше требуемого нет смысла.
Выпускается несколько типов антенных усилителей. Наибольшее распространение получили антенные усилители метрового диапазона типа УТДИ-1-Ш (усилитель телевизионный диапазонный индивидуальный на частоты 1-1II диапазонов).
Они рассчитаны на все 12 каналов’ метрового диапазона и содержат встроенный блок питания от сети переменного тока напряжением 220 В. Конструкция усилителя позволяет устанавливать его на мачте около антенны с питанием по фидеру без прокладки дополнительных проводов. Коэффициент усиления усилителя УТДИ-1-Ш не менее 12 дБ (4 раза по напряжению), а уровень его собственных шумов немного меньше уровня собственных шумов черно-белых и цветных телевизионных приемников.
Если усилители УТДИ-1 -III диапазонные и рассчитаны на усиление телевизионного сигнала по любому из 12 каналов метрового диапазона, то антенные усилители типа УТКТИ (усилитель телевизионный канальный транзисторный индивидуальный) одноканальные и рассчитаны на усиление сигнала только одного, вполне определенного частотного канала метрового диапазона.
Номер канала указывается после обозначения типа усилителя. Так, УТКТИ-1 означает, что усилитель рассчитан на усиление сигнала по первому частотному каналу, а УТКТИ-8 на усиление сигнала по восьмому каналу.
Усилители типа УТКТИ также имеют встроенный блок питания от сети переменного тока напряжением 220 В.
Коэффициент усиления УТКТИ-1 – УТКТИ-5 не менее 15 дБ, а УТКТИ-6 – УТКТИ-12 не менее 12 дБ. Уровень собственных шумов усилителей этого типа несколько меньше, чем типа УТДИ-1-Ш. Мощность, потребляемая от сети переменного тока УТДИ-1-Ш, не превышает 7 Вт, а УТКТИ – 4 Вт.
В связи с тем, что в настоящее время все более широкое распространение получает телевизионное, вещание в дециметровом диапазоне, а затухание сигнала в фидере на этом диапазоне повышено, актуальным становится использование антенных усилителей, рассчитанных на этот диапазон. Например, усилителя типа УТАИ-21-41 (усилитель телевизионный антенный индивидуальный, рассчитанный на 21-41 каналы) с коэффициентом усиления не менее 14 дБ в диапазоне частот 470…638 МГц.
Ранее, несмотря на выпуск промышленных антенных усилителей, в журналах “Радио” и в сборниках “В помощь радиолюбителю” приводилось большое Количество описаний и схем антенных усилителей для самостоятельного изготовления, В последние годы такие публикации стали редкими.
Так, в сборнике “В помощь радиолюбителю” выпуск 101, с. 24-31 приводится очень подробное описание узкополосного антенного усилителя с перестраиваемой амплитудно-частотной характеристикой О. Пристайко и Ю.
Позднякова. Настройка усилителя на один из каналов метрового диапазона осуществляется подстроечным конденсатором, полоса пропускания усилителя составляет 8 МГц, а коэффициент усиления 22…24 дБ. Питание усилителя производится постоянным напряжением 12 В. Такой усилитель имеет смысл использовать только в том случае, когда, осуществляется прием передач по одному определенному каналу, так как перестраивать усилитель, установленный на мачте нет возможности.
Широкополосный антенный усилитель МВ
Значительно чаще возникает потребность в широкополосном антенном усилителе, способном усилить сигналы всех телевизионных программ, принимаемых антенной. На рис. 2 показана принципиальная схема антенного усилителя, рассчитанного на усиление всех 12 метровых каналов, разработанного И.
Нечаевым.
Рис. 2. Схема антенного усилителя МВ.
При напряжении 12 В коэффициент усиления составляет 25 дБ при токе потребления 18 мА. Усилитель собран на малошумящих транзисторах с коэффициентом шума около 3 дБ. Встречнопараллельно включенные диоды на входе предохраняют транзисторы усилителя от повреждения грозовыми разрядами. Оба каскада собраны по схеме с общим эмиттером.
Конденсатор С6 обеспечивает коррекцию частотной характеристики усилителя в области высших частот.
Для стабилизации режима “транзисторов усилитель охвачен отрицательной обратной связью с эмиттера второго транзистора на базу первого. Во избежание самовозбуждения усилителя из-за паразитной обратной связи между каскадами через источник питания используется развязывающий фильтр 114, С1. Входными клеммами усилитель подключается к фидеру в непосредственной близости от антенны, где сигнал еще не ослаблен прохождением по фидеру.
Выход усилителя подключается к фидеру, идущему к телевизору.
По центральной жиле этой части фидера к усилителю подается питающее напряжение через дроссель Ы. Через такой же дроссель к центральному проводнику антенного гнезда телевизора подводится напряжение +12 В. Сигнал с антенного гнезда в телевизоре на вход селектора каналов при этом “должен подаваться через разделительный конденсатор емкостью 3000 пФ.
Дроссели наматывают на ферритовых цилиндрических сердечниках диаметром 3 мм и длиной 10 мм проводом ПЭЛ или ПЭВ диаметром 0,2 мм виток к витку. Каждый дроссель содержит по 20 витков. Перед намоткой сердечник нужно обернуть двумя слоями лавсановой пленки, а после намотки витки закрепляются полистироловым лаком или эмалитом.
Более подробное описание усилителя, чертеж печатной платы и размещение на ней деталей приводятся в журнале “Радио”, 1992 г., № 6, с. 38-39.
Схема антенного усилителя ДМВ
Другой антенный усилитель, рассчитанный на дециметровый диапазон 470…790 МГц (21…60 каналы), предложил А. Комок. Его принципиальная схема показана на.
рис. 3. Коэффициент усиления этого усилителя в полосе пропускания составляет 30 дБ при питании напряжением 12 В, а ток потребления не превышает 12 мА.
Рис. 3. Схема антенного усилителя ДМВ.
Оба каскада собраны по схеме с общим эмиттером на сверхвысокочастотных транзисторах с низким уровнем собственных шумов. Нижняя граница полосы пропускания усилителя ограничена входным фильтром верхних частот, а верхняя – паразитными емкостями транзисторов и монтажа. Благодаря резисторам R1 и R3 обеспечивается температурная компенсация режима транзисторов.
Катушка фильтра верхних частот L1 наматывается проводом ПЭВ-2 диаметром 0,8 мм и содержит 2,5 витка.
Намотка производится на оправке диаметром 4 мм виток к витку, после чего катушка снимается с оправки. Питание, как и для усилителя Нечаева, подается по фидеру через дроссели описанной выше конструкции. Автор использовал в усилителе бескорпусные транзисторы, требующие тщательной герметизации.
Можно рекомендовать также применение корпусных транзисторов КТ399А, более доступных и устойчивых при изменениях климатических условий.
Подробное описание этого усилителя помещено в журнале “Радиолюбитель11, 1993 г., № 5, с. 2.
Как было отмечено, основное назначение антенного усилителя -компенсация затухания сигнала в фидере. При использовании антенного усилителя чувствительность ограниченная шумами, т. е. способность принимать слабый сигнал, определяется отношением сигнал-шум уже не на входе телевизионного приемника, а на входе антенного усилителя. Поэтому при установке антенного усилителя около антенны для получения определенного значения чувствительности, ограниченной шумами, потребуется меньший уровень входного сигнала, чем при установке его около телевизора. Таким образом, удается с лучшим качеством принимать более слабый сигнал.
Применение антенного усилителя позволяет сознательно использовать фидеры такой большой длины, которые в отсутствие усилителя ослабили бы уровень сигнала до недопустимого. Необходимость применения длинного фидера иногда возникает в условиях закрытой местности, когда телевизионный приемник располагается в ложбине и приемная антенна, установленная около дома, оказывается закрыта находящимися па пути к передатчику холмами.
В то же время телевизионные антенны, установленные на расстоянии 100…200 м от этого здания, обеспечивают вполне уверенный прием с хорошим качеством изображения за счет того, что они не закрыты местной преградой. В таких условиях добиться нормального приема можно одним из двух способов: либо увеличением высоты антенной мачты, что обычно представляет собой очень трудную задачу, либо установкой антенны на открытой местности, на расстоянии 100…200 м от дома. Тогда для подключения антенны к телевизионному приемнику потребуется использование длинного фидера.
Легко подсчитать, что при фидере длиной 200 м кабель марки РК 75-4-11 на частоте 12-го канала создает затухание 30 дБ, что соответствует уменьшению напряжения сигнала в 31,6 раз, который, как правило, оказывается ниже порога чувствительности телевизионного приемника. Установка антенного усилителя, обладающего хотя бы таким же усилением, на выходе антенны позволит скомпенсировать затухание сигнала в длинном фидере и обеспечить нормальную работу телевизора.
Если усиления одного усилителя недостаточно, можно включить два усилителя последовательно один за другим. При этом результирующий коэффициент усиления будет равен сумме коэффициентов усиления усилителей, если они выражены в децибелах.
При очень большой длине фидера и необходимости усиления сигнала более чем на 30 дБ, когда приходится использовать два или несколько антенных усилителей, во избежание перегрузки или самовозбуждения не следует устанавливать все усилители в одном месте. В этих условиях первый, усилитель устанавливают на выходе антенны, т. е. на входе фидера, а последующие – в разрыв фидера примерно на одинаковых расстояниях один от другого. Эти расстояния выбирают так, чтобы затухание сигнала в отрезке фидера между двумя усилителями примерно равнялось коэффициенту усиления усилителя.
Из зависимостей удельного затухания от частоты для коаксиальных кабелей разных марок (рис. 1) можно сделать определенные выводы. Кабели марок РК 75-2-13 и РК 75-2-21 обладают достаточно большим удельным затуханием даже в метровом диапазоне волн, использовать их в дециметровом диапазоне не следует.
Кабели марок РК 75-7-15, РК 75-9-13, РК 75-13-11 и РК 75-17-17 обладают меньшим удельным затуханием по сравнению с РК 75-4-11 особенно в дециметровом диапазоне.
Если при длине, фидера 50 м на частоте 620 МГц (39-й канал) кабель РК 75-4-11 вносит затухание 16 дБ (ослабление напряжения сигнала в 6,3 раз), то при тех же условиях кабель марки РК 75-9-13 вносит затухание 9,5 дБ (ослабление в 3 раза), а РК 75-13-1,1 – 7,25 дБ (ослабление в 2,3 раз). Таким образом, удачный выбор марки кабеля для фидера в дециметровом диапазоне может поднять уровень сигнала на входе телевизора в несколько раз даже без использования антенного усилителя.
Можно предложить достаточно простой совет по выбору кабеля: чем больше диаметр кабеля, тем меньшее затухание он вносит. В качестве телевизионного фидера всегда, используется коаксиальный кабель с волновыми сопротивлением 75 Ом.
Никитин В.А., Соколов Б.Б., Щербаков В.Б. – 100 и одна конструкция антенн.
Усилитель сигнала кабельного телевидения
by Shagufta Shahjahan
17 386 просмотровКабельные антенны существуют уже много лет и постепенно становятся устаревшей инновацией. Новые антенны Digital HDTV вместе с усилителем позволят вам смотреть ваши любимые программы кабельного телевидения, не платя за прогрессивную подписку на кабельное телевидение.
Усилитель телевизионной антенны даст вам доступ к четким расширенным телевизионным программам как для стандартных простых, так и для HD-телевизоров и уберет все знаки внутри прибл. Радиус 100 миль. Итак, здесь мы собираемся сделать «схему усилителя сигнала кабельного телевидения». В этом отношении для усиления входного сигнала используется транзистор 2SC1324. В то время как и другие дискретные электронные компоненты, такие как группа резисторов и конденсаторов, используются здесь вместе с транзистором.
Buy From Amazon
Hardware Components
The following components are required to make Signal Booster Amplifier Circuit
S. No | Components | Value | Qty |
|---|---|---|---|
| 1 | Transistor | 2SC1324 | 2 |
| 2 | Резистор | 75 Ом, 680 Ом, 820 Ом, 100 Ом | 2, 1, 1, 1 |
| 3 | 9, 1, 1, 1|||
| 3 | 9 9, 1, 1, 1|||
| 3 | 9 9009 9 9, 1, 1, 1|||
| 3 | 9, 1, 1, 1 | ||
| 3 | 9, 1, 1, 1 | ||
| 9, 1, 1, 1 | |||
| .0033 Керамический конденсатор | 2. 2NF | 2 | |
| 4 | Батарея | 12V | 1 |
2SC1324.
Схема усилителя сигнала
Пояснение к работе
Это принципиальная схема схемы усилителя сигнала цифрового ТВ, которую можно использовать для усиления или усиления сигнала системы спутникового телевидения. Используйте коаксиальные кабели 75 Ом на входе и выходе схемы и поместите схему в металлический корпус. Скорость передачи цепи до 150 МГц. Транзистор Q1 используется для усиления сигнала, а Q2 выполняет роль эмиттерного повторителя. Схема даст прибавку 20 дБ и более. Текущее использование схемы составляет всего 20 мА.
Усилитель и усилитель телевизионного сигнала помогает радиопроводам HDTV или стандартным телевизионным антеннам получать многочисленные каналы, которые так или иначе трудно получить и увидеть. Вы можете взять на себя кабельное и связанные с этим членские расходы, чтобы оценить четкий прием и больше телевизионных слотов, не выходя из домашней гостиной или конференц-зала в бизнес-офисе.
Антенный усилитель усиливает ваш телевизионный сигнал. Получите этот усилитель сигнала, чтобы помочь понять ваши проблемы с сигналом.
Применение и использование
- Усилитель сигнала кабельного телевидения использует профессиональные приложения для цифрового телевидения
- Он также помогает HDTV или стандартным телевизионным антеннам получать множество каналов
Похожие сообщения:
УВЧ антенный усилитель (усилитель) с использованием 2SC3358
by Shagufta Shahjahan
9 858 просмотровВ этом уроке мы продемонстрируем проект УВЧ-усилителя (Booster). В электронике антенный усилитель — это устройство, которое усиливает сигнал антенны, как правило, до выходного сигнала с таким же импедансом, как и входной импеданс.
Усилители усиливают все, и идеальный знак, присутствующий на антенне, и шум.
В этой схеме используется 75 Ом для коаксиального кабеля и 300 Ом для двухжильного кабеля. Для достижения наилучших результатов сделайте все выводы деталей как можно короче, поместите схему в водонепроницаемый корпус и подведите ее близко к радиопроводу. Защитите транзистор от разных частей.
Купить на Amazon
Аппаратные компоненты
Следующие компоненты необходимы для сборки схемы антенного усилителя
| S.No | Components | Value | Qty | |||
|---|---|---|---|---|---|---|
| 1 | 2SC3358 Transistor | 1 | ||||
| 2 | Coil | 2 turns, 10 Turns | 2 , 2 | |||
| 3 | Переменный резистор | 5K | 1 | |||
| 4 | Резистор | 1K, 470 Ом, 2,2K | 4 1, 1 | 1, 1,, 1,, 1, 1, 1 1, 1, 1, 1 1 1 1 1K, 470 Ом, 2,2K 1, 1 1 1 1K, 470 Ом, 2,2K 1, 1 1K, 470 Ом.Capacitor | 0.01µF, 10pF, 10µF | 4, 4, 1 |
| 6 | Battery | 12V | 1 |
0033 52SC3358 Pinout
For a detailed description of pinout, Характеристики размеров и спецификации Загрузите техническое описание 2SC3358
Схема антенного усилителя
Работа схемы
Эта схема усилителя радиопровода УВЧ или схема усилителя антенны УВЧ используются для усиления или подъема сигналов диапазона УВЧ с 400 МГц до 850 МГц. В этой схеме используется всего один транзистор, и она обеспечивает усиление 15 дБ. L1 и L2 эквивалентны 2 виткам эмалированного медного провода диаметром 0,5 мм, намотанным на 3 мм предыдущего, оба витка с воздушным сердечником. L3 и L4 эквивалентны ВЧ дросселю 10 мкГн или 0,2 мм 10 виткам на ферритовом сердечнике.
