Содержание

Простой FM приемник на микросхеме

Всего одна микросхема понадобится вам, чтобы построить простой и полноценный FM приемник, который способен принимать радиостанции в диапазоне 75-120 МГц. FM приемник содержит минимум деталей, а его настройка, после сборки, сводится к минимуму. Так же обладает хорошей чувствительностью для приема УКВ ЧМ радиостанций.
Все это благодаря микросхеме фирмы «Philips» TDA7000, которую можно купить без проблем на нашем любимом Али экспресс – ссылка.

Схема приемника



Вот сама схема приемника. В неё добавлены ещё две микросхемы, чтобы в конце получилось полностью законченное устройство. Начнем рассматривать схему справа налево. На ходовой микросхеме LM386 собран, уже ставший классическим, усилитель низкой частоты для небольшой динамической головки. Тут, думаю, все ясно. Переменным резистором регулируется громкость приемника. Далее, выше добавлен стабилизатор 7805, преобразующий и стабилизирующий питающее напряжение до 5 В. Которое нужно для питания микросхемы самого приемника. И наконец, сам приемник собран на TDA7000. Обе катушки содержит 4,5 витка провода ПЭВ-2 0,5 при диаметре обмотки 5 мм. Вторая катушка наматывается на каркас с подстроечником из феррита. Приемник настраивается на частоту переменным резистором. Напряжение, с которого идет на варикап, которой в свою очередь меняет свою емкость.
При желании от варикапа и электронного управления можно отказаться. А на частоту можно настраиваться либо подстроечным сердечником, либо переменным конденсатором.

Плата FM приемника


Монтажную плату для приемника я начертил таким образом, чтобы не сверить в ней отверстия, а чтобы как с SMD компонентами напаивать все с верху.

Размещение элементов на плате



Использовал классическую технологию ЛУТ для производства платы.


Распечатал, прогрел утюгом, протравил и смыл тонер.


Напаял все элементы.

Настройка приемника


После включения, если все собрано правильно, вы должны услышать шипение в динамической головке. Это означает что все пока работает нормально. Вся настройка сводится к настройке контура и выбора диапазона для приема. Я произвожу настройку вращая сердечник катушки. Как диапазон приема настроен, каналы в нем можно искать переменным резистором.

Заключение


Микросхема имеет хорошую чувствительность, и на полуметровый отрезок провода, вместо антенны, ловится большое количество радиостанций. Звук чистый, без искажений. Такую схему можно применить в простой радиостанции, вместо приемника на сверхгенеративном детекторе.

Смотрите видео работы



источник

Две схемы миниатюрных FM-приемников PALITO

Очень часто в продаже можно встретить миниатюрные FM-приемники китайского производства размерами немногим больше спичечного коробка. Такие приемники помимо малых габаритов отличает электронная автоматическая настройка на радиостанции с помощью двух кнопок: RESET и SCAN. Несмотря на обилие внешнего оформления, и торговых названий, все эти приемники собраны на аналогах известной микросхемы TDA7086 [1, 2] фирмы Philips, которая обеспечивает автоматическую настройку, обнаружение станции и остановку сканирования. В статье рассмотрены две типовые схемы таких радиоприемников и варианты их модернизации: введение диапазона УКВ 64...74 МГц и стереодекодера. Обозначение радиоэлементов при ведены в соответствии с маркировкой на печатных платах. Необходимо обратить внимание, что номиналы некоторых конденсаторов отличаются от стандартного отечественного ряда.

Электрическая принципиальная схема радиоприемника “PALITO РА-993” приведена на рис. 1. Главный тракт приема собран на микросхеме IC1 SC1088 (аналог TDA7088), выполненной в 16-выводном миниатюрном корпусе для поверхностного монтажа. Усилитель звуковой частоты собран на микросхеме IC2 по мостовой схеме. На корпусе приемника расположены две кнопки настройки, светодиод индикатора включения питания, малогабаритная динамическая головка, регулятор громкости, совмещенный с выключением питания, и разъем для наушников. При прослушивании программ на встроенную динамическую головку ВА1 в качестве антенны применяется отрезок провода со специальным штекером, включенный в разъем для наушников ХС1. Сигнал, принятый антенной, поступает на входной широкополосный контур L1, С1 ...СЗ и далее на вход УРЧ - вывод 11 микросхемы IC1. Усиленный сигнал радиочастоты и сигнал гетеродина, контуром которого является L2, С13, VD1, подключенные к выводу 5, поступают на смеситель внутри микросхемы. Сигнал ПЧ 70 кГц выделяется полосовым фильтром, пассивными элементами коррекции которого являются конденсаторы С11, С12, и поступает на вход усилителя-ограничителя - вывод 9. Конденсаторы С4, С6 являются элементами коррекции усилителя-ограничителя, с выхода которого сигнал поступает на ЧМ-демодулятор. Демодулированный сигнал, пройдя через фильтр НЧ-коррекции, внешним элементом которого является конденсатор С14, поступает на схему блокировки звука при настройке, режимом работы которой можно управлять изменением емкоети конденсатора С8. В состав микросхемы входит триггер автоматической настройки на станцию.

Рис. 1. Схема радиоприемника “PALITO РА-993”

При нажатии на кнопку SB2 RESET на выводе 16 устанавливается напряжение питания, которое начинает плавно уменьшаться, соответственно изменяется напряжение на варикапе VD1 и происходит перестройка частоты вверх по диапазону. При попадании в полосу захвата частоты сигнала радиостанции перестройка прекращается. Для дальнейшей перестройки по диапазону необходимо нажать кнопку SB1 SCAN. Сигнал звуковой частоты с вывода 2 проходит через регулятор громкости “VOL” и поступает на вход усилителя звуковой частоты IC2. Конденсаторы С9, С15 ограничивают спектр демоду-лированного сигнала для снижения уровня шума. Дроссели L3, L4 служат для развязывания высокочастотного и низкочастотного сигналов при прослушивании приемника на наушники.

Определенный интерес представляет радиоприемник “PALITO РА-218” (рис. 2), который при таких же размерах, как у предыдущей модели, содержит цифровой ЖК-индикатор настройки на и электронные часы с будильником. Радиоприемная часть собрана на микросхеме IC2 РА22429 (также аналог TDA7088), схема которой практически полностью идентична описанной выше. Усилитель звуковой частоты собран на транзисторах VT6, VT7. Прослушивание радиостанций возможно только на наушники, провод которых используется в качестве антенны. Дроссели L3, L4 выполняют такую же роль, как и в предыдущей схеме. Микросхема IC1 SC3610D содержит в себе все необходимые узлы для построения цифровой шкалы и электронных часов. Сигнал гетеродина с варикапа VD1 поступает на вход высокочастотного усилителя на транзисторах VT1, VT2 и далее на вывод 35 - вход цифрового индикатора частоты настройки. При низком уровне на выводе 26 микросхема работает в режиме часов, при высоком уровне - в режиме цифровой шкалы. Для управления часами используют пять кнопок:

SB1 - включение звонка;

SB2 - настройка времени звонка;

SB3 - настройка текущего времени;

SB4 - подстройка минут;

SB5 - подстройка часов.

Для настройки необходимо нажать на кнопку SB2 или SB3 и, удерживая ее, кнопками SB4 или SB5 установить необходимое время. С вывода 28 сигнал будильника поступает на транзистор VT8, нагрузкой которого является дроссель L5 и пьезокерамический звукоизлучатель НА1. На транзисторах ѴТ1 ...ѴТ5 собрана схема защиты микросхемы ІС1 от неправильной полярности источника питания.



Рис. 2. Схема радиоприемника “PALITO РА-218”

Схема введения диапазона УКВ 64...74 МГц изображена на рис. 3. Для этого достаточно параллельно катушке гетеродина L2 подключить конденсатор Сдоп ориентировочной емкостью 33 пФ. В качестве SA1 можно применить малогабаритный переключатель ПД9-5 или ПД9-2. На боковой стенке в любом месте надфилем выпиливается отверстие необходимого размера и вклеивается SA1.

Рис. 3. Схема введения диапазона УКВ 64...74 МГц

Далее двумя короткими отрезками провода переключатель и конденсатор Сдоп соединяются в соответствии со схемой, при этом Сдоп размещается на плате со стороны печатного монтажа. Емкость конденсатора зависит от примененного переключателя, длины соединенных проводов, емкости монтажа и подбирается при настройке. Настраивают переделанный приемник, раздвигая и сдвигая витки катушки L2, контролируя границы обоих диапазонов по принимаемым радиостанциям или по цифровому индикатору.

Принципиальная схема стереодекодера приведена на рис. 4. Он выполнен на микросхеме TDA7040T [3] - стереодекодере с пилот-тоном. Микросхема изготавливается в миниатюрном корпусе для поверхностного монтажа.



Технические характеристики

Напряжение входного КСС, мВ........................................100

Коэффициент гармоник, %................................................0,2

Отношение сигнал/шум, дБ................................................65

Напряжение питания, В................................................1,8...7

Ток потребления, мА........................................................5...7



Рис. 4. Схема стереодекодера

В качестве стереоусилителя звуковой частоты применена микросхема КР174УН23. Желательно использовать ее малогабаритный аналог в корпусе для поверхностного монтажа КФ174УН2301 [5]. Существенным преимуществом этой микросхемы перед TDA7050T [4] являются повышенная выходная мощность, что позволяет подключать динамическую головку, и возможность регулирования громкости по двум каналам одним переменным резистором с линейной характеристикой.



Технические характеристики

Максимальная выходная мощность, мВт, на канал.....240

Коэффициент нелинейных искажений, %.......................0,2

Максимальная амплитуда входного сигнала, В..............0,5

Напряжение питания, В . ..................................................1 ...5

Ток потребления, мА........................................................4...7

Комплексный стереосигнал с вывода 2 микросхемы приемника через корректирующую цепь R1С1, определяющую тембр звучания и качество разделения каналов, поступает на вход стереодекодера -вывод 8 микросхемы DA1. Резистором R5 устанавливают режим работы опорного генератора. Замыканием переключателя SA1 стереодекодер отключается. При отсутствии КСС напряжение с вывода 7 поддерживает транзистор ѴТ1 в открытом состоянии, который шунтирует светодиод VD1. При появлении КСС напряжение уменьшается, транзистор ѴТ1 закрывается, светодиод VD1 начинает светиться, сигнализируя о режиме “Стерео”. Декодированные сигналы с левого и правого каналов с выводов 5 и 6 микросхемы DA1 через фильтр на конденсаторах С5...С8 поступают на соответствующие входы УЗЧ -выводы 1 и 4 микросхемы DA2. Громкость звучания регулируется резистором R7, в качестве которого используется переменный резистор “VOL” радиоприемника. Усиленные сигналы левого и правого каналов с выводов 5 и 8 микросхемы DA2 через дроссели L1 ...L3 поступают на разъем наушников XS1 и динамическую головку ВА1 (в приемнике по схеме на рис. 2 ВА1 отсутствует). Выход антенны необходимо подключить к точке соединения конденсаторов С1, С2 приемника.

Подстроенный резистор R5 - СПЗ-19а; переключатель SA1 - ПД9-5; дроссели L1...L3-малогабаритные, индуктивностью 20...100 мкГн; остальные детали любых типов и наименьших размеров.

Для установки стереодекодера в приемнике, изображенном на рис. 1, необходимо выпаять микросхему ІС2, резисторы R1, R3...R5; конденсаторы С9, С15...С19. В приемнике, изображенном на рис. 2, необходимо выпаять транзисторы VT6, VT7; резисторы R2...R4; конденсаторы С12, С16, С17.

Стереодекодер размещается на печатной плате, размеры которой выбираются исходя из наличия свободного места внутри приемника. Микросхемы DA1, DA2 устанавливаются со стороны дорожек. Плату стереодекодера в соответствии с принципиальной схемой соединяют в нужных точках с платой приемника, используя отверстия от удаленных деталей. Для переключателя SA1 “Моно-Стерео” необходимо на боковой стенке вырезать прямоугольное отверстие. В качестве индикатора “Стерео” в приемнике “РА-993” используется индикатор включения питания “LED”, а в приемнике “РА-218” на передней панели сверлится отверстие для светодиода красного цвета диаметром 3 мм.

Настройка схемы заключается в установке резистором R5 наилучшего разделения каналов при приеме радиостанции. Режим “Стерео” будет обеспечиваться только для станций, работающих в диапазоне 88...108 МГц.

В заключение хотелось бы отметить очень низкое качество звучания комплексных наушников-вкладышей китайского производства, у которых нередко рвется тонкий соединительный провод, и они вообще перестают работать. Единственный выход из этой ситуации состоит в приобретении хороших фирменных наушников, хотя их стоимость может в несколько раз превышать стоимость подобных приемников.

Литература

1. Микросхема TDA7088 // Радиохобби. 2000. №6.

2. Поляков В. Однокристальные ЧМ- приемники // Радио. 1997. №2. С. 20.

3. Микросхемы для аудио- и радиоаппаратуры. Справочник. М.: ДОДЭКА, 1997.

4. Буевский А. Стерео FM-приемник “Стиль” // Радиолюбитель. 2000. №5. С. 9.

5. Аленин С. Низковольтный УМЗЧ КР174УН23 // Радио. 1997. №2. С. 53.

Автор статьи - Д. Лаевский. Статья опубликована в РЛ, №8, 2001 г.

УКВ ПРИЁМНИК НА МИКРОСХЕМЕ

   Каждому начинающему радиолюбителю хочется собрать не только интересное в сборке и работающее устройство, но и полезное. Сегодня я расскажу, как сделать недорогой FM приёмник на микросхеме TA8164P по упрощённой схеме. Микросхему TA8164P можно заменить на более дешевую TA2003 (CD2003), но качество приёма упадёт в разы. Далее приведена схема приёмника:


Схема радиоприёмника диапазона УКВ на ta8164


Схема радиоприёмника диапазона УКВ на ta2003

   Как вы уже заметили, в схеме нет переменного конденсатора, он заменён на пару варикапов и переменное сопротивление. В данном приёмнике сопротивление нужно использовать переменное многооборотное, но в моём случае стоит подстроечный многооборотный резистор. Можно применить такие типы:



   Варикап КВ109 можно использовать с любым буквенным обозначением, я использовал КВ109А (с белой точкой). Цоколевка варикапа (ножка со стороны маркировки является анодом, а ножка со стороны выпуклой метки – катодом):


   Если внимательно посматреть на схему – элементы с маркировкой 10,7 МГц, отличаются между собой количеством выводов. Элемент с двумя выводами можно назвать кварцевым резонатором, но его правельнее называть фильтром дескриминатора. Элемент с тремя выводами – радиочастотный фильтр. Эти элементы рекомендуется использовать фирмы Murata.


   Катушка L1 мотается в количестве 11 витков, проводом 0.5 мм, на полом каркасе (при намотке можно использовать сверло) диаметром 2.5 мм. L2 – 10 витков, проводом 0.5 мм, на том же каркасе. Данный приёмник имеет очень низкую выходную мощность, которой хватает только на высокоомный (40-60 Ом) наушник, по этому нужно использовать УНЧ.

   Печатная плата для данного устройства очень проста, её можно нарисовать и маркером. На рисунке приведена печатная плата устройства, которую можно скачать из архива.


   Плата УКВ радиоприёмника в сборе:

   Все интересующие вас вопросы можно обсудить на форуме. С вами был Пономарёв Артём (stalker68), до новых встреч!

   Форум по РП

   Форум по обсуждению материала УКВ ПРИЁМНИК НА МИКРОСХЕМЕ

Простой FM-приемник своими руками | Мастер Винтик. Всё своими руками!

Простой FM-приемник на двух транзисторах и одной микросхеме.

Что такое FM-приемник? Радиоприемник — это электронное устройство, которое принимает радиоволны и преобразует информацию, переносимую ими, в полезную для восприятия человеком. Приемник использует электронные фильтры, чтобы отделить нужный сигнал радиочастоты от всех других сигналов, улавливаемых антенной, электронный усилитель для увеличения мощности сигнала для дальнейшей обработки, и, наконец, восстанавливает нужной информации посредством демодуляции.

Из радиоволн, FM является наиболее популярным. Частотная модуляция широко используется для FM-радиовещания. Преимущество частотной модуляции заключается в том, что она имеет большее отношение сигнал/шум и, следовательно, излучает радиочастотные помехи лучше, чем сигнал амплитудной модуляции равной мощности (AM). Звук из радиоприёмника мы слышим чище и насыщенней.

Частотные диапазоны FM

УКВ (УльтраКороткоВолновый) диапазон с ЧМ (Частотная Модуляция) по английски FM (Frequency Modulation) имеет длину от 10 м до 0,1 мм — это соответствует частотам от 30 МГц до 3000 ГГц.

Для приема вещательных радиостанций актуален сравнительно небольшой участок:
УКВ 64 — 75 МГц. Это наш советский диапазон. На нем много УКВ станций, но только в нашей стране.

Японский диапазон от 76 до 90МГц. В этом диапазоне ведется вещание в стране восходящего солнца.

FM — 88 — 108МГц. — это западный вариант. Большинство ныне продаваемых приемников обязательно работает именно в этом диапазоне. Часто сейчас приёмники принимают и наш совковый диапазон, и западный.

УКВ радиопередатчик имеет широкий канал — 200 кГц. Максимальная звуковая частота, передаваемая в FM, составляет 15 кГц по сравнению с 4,5 кГц в AM. Это позволяет передавать намного более широкий диапазон частот. Таким образом качество передачи FM значительно выше, чем АМ.

Теперь о приёмнике. Ниже представлена схема электроники для приемника FM вместе с его описанием работы.



Список компонентов

  • Микросхема: LM386
  • Транзисторы: T1 BF494, T2 BF495 (КТ315)
  • Катушка L содержит 4 витка, Ф=0,7мм на оправке 4 мм.
  • Конденсаторы: C1 220nF
  • C2 2,2 нф
  • C 100 нф х 2 шт
  • C4,5 10 мкф (25 V)
  • C7 47 нФ
  • C8 220 мкф (25 В)
  • C9 100 мкф (25 V) х 2 шт
  • Сопротивления:
  • R 10 кОм х 2 шт
  • R3 1 кОм
  • R4 10 Ом
  • Переменное сопротивление 22кОм
  • Переменная емкость 22пф
  • Динамик 8 Ом
  • Выключатель
  • Антенна
  • Батарея 6-9В

Описание схемы FM приемника

Ниже, представлена схема простого FM-приемника. Минимум компонентов для приема местной FM станции.

Транзисторы (Т1,2), вместе с резистором 10к (R1), катушкой L, переменным конденсатором (VC)22pF  составляют ВЧ генератор (Colpitts oscillator).

Резонансная частота этого генератора устанавливается триммером VC на частоту передающей станции, которую мы хотим принять. То есть, он должен быть настроен между 88 и 108 МГц FM диапазона.

Информационный сигнал, снимаемый с коллектора Т2 поступает на усилитель НЧ на LM386 через разделительный конденсатор (С1) 220nF и регулятор громкости VR на 22 кОма.

FM приемник принципиальная электрическая схема

Принципиальная электрическая схема FM приемника

Перестройка на другую станцию осуществляется изменением ёмкости переменного конденсатора 22 пФ. Если Вы используете какой-либо другой конденсатор, который имеет большую ёмкость, то попробуйте уменьшить количество витков катушки L чтобы настроиться на диапазон FM (88-108 МГц).

Катушка L имеет четыре витка эмалированного медного провода, диаметром 0,7 мм. Катушка наматывается на оправке диаметром 4 мм. Её можно намотать на любом цилиндрическом предмете (карандаш или ручка с диаметром 4 мм).

Если Вы хотите принимать сигнал станций УКВ диапазона (64-75 МГц), то нужно намотать 6 витков катушки или увеличить ёмкость переменного конденсатора.

Когда необходимое количество витков намотаете, катушка снимается с цилиндра и немного растягивается так, чтобы витки не касались друг друга.

Микросхема LM386 представляет собой НЧ аудио усилитель мощности. Он обеспечивает от 1 до 2 Вт, чего достаточно для любого малогабаритного динамика.

Антенна

Антенна используется, чтобы поймать высокочастотную волну. В качестве антенны Вы можете использовать телескопическую антенну любого неиспользуемого устройства. Хороший прием можно также получить с куска изолированной медной проволоки длинной около 60 см. Оптимальную длину медной проволоки можно найти экспериментально.

Приемник можно запитать от батареи 6 — 9V.



ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ

П О П У Л Я Р Н О Е:
  • Простой преобразователь напряжения -12В на ~230В
  • На рыбалке, в лесу или на даче, в общем в дали от электричества для питания эл.приборов и различных устройств часто возникает необходимость в напряжении ~230В. Для этой цели можно использовать преобразователь постоянного напряжения 12В — например, автомобильного аккумулятора в переменное напряжение 230 В. О таком несложном преобразователе на трёх микросхемах, который можно сделать своими руками и пойдёт сегодня речь.

    Подробнее…

  • Основные параметры, обозначения и маркировка отечественных транзисторов
  • Транзистор — один из самых распространённых элементов радиоаппаратуры. Есть полевые и биполярные транзисторы. У полевых транзисторов управление происходит с помощью электрического поля. Они имеют три вывода: исток, затвор и сток (иногда корпус). У биполярного транзистора соответственно: эмиттер, база и коллектор, (иногда тоже есть корпусной вывод). Подробнее…

  • Аудио колонки на рупорных динамиках Fostex
  • Модернизация акустических систем

    Ранее я написал о изготовлении аудиоколонок на динамиках Fostex FE206En fullrange с фазоинвертором. Для своих размеров и стоимости на Fostex FE206En двойной бас-рефлекс колонки действительно отлично звучат. Но хочется большего…  Подробнее…


Популярность: 28 906 просм.

Модуль УКВ приемника на частоту 64

Приветствую! В этом обзоре хочу рассказать про миниатюрный модуль приемника, работающий в диапазоне УКВ (FM) на частоте от 64 до 108 МГц. На одном из профильных ресурсов интернета попалась картинка этого модуля, мне стало любопытно изучить его и протестировать.

К радиоприемникам испытываю особый трепет, люблю собирать их еще со школы. Были схемы из журнала «Радио», были и просто конструкторы. Всякий раз хотелось собрать приемник лучше и меньше размерами. Последнее, что собирал, — конструкция на микросхеме К174ХА34. Тогда это казалось очень «крутым», когда в середине 90-х впервые увидел работающую схему в радиомагазине, был под впечатлением )) Однако прогресс идет вперед, и сегодня можно купить героя нашего обзора за «три копейки». Давайте его рассмотрим поближе.

Вид сверху.

Вид снизу.

Для масштаба рядом с монетой.

Сам модуль построен на микросхеме AR1310. Точного даташита на неё найти не смог, по всей видимости произведена в Китае и её точное функциональное устройство не известно. В интернете попадаются лишь схемы включения. Поиск через гугл выдает информацию: " Это высокоинтегрированный, однокристальный, стерео FM радиоприемник. AR1310 поддерживает частотный диапазон FM 64-108 МГц, чип включает в себя все функции FM радио: малошумящий усилитель, смеситель, генератор и стабилизатор с низким падением. Требует минимум внешних компонентов. Имеет хорошее качество аудиосигнала и отличное качество приема. AR1310 не требует управляющих микроконтроллеров и никакого дополнительного программного обеспечения, кроме 5 кнопок. Рабочее напряжение 2.2 В до 3.6 В. потребление 15 мА, в спящем режиме 16 uA ".

Описание и технические характеристики AR1310
— Прием частот FM диапазон 64 -108 МГц
— Низкое энергопотребление 15 мА, в спящем режиме 16 uA
— Поддержка четырех диапазонов настройки
— Использование недорогого кварцевого резонатора 32.768KHz.
— Встроенная двусторонняя функция автоматического поиска
— Поддержка электронного регулятора громкости
— Поддержка стерео или моно режима (при замыкании 4 и 5 контакта отключается стерео режим)
— Встроенный усилитель для наушников 32 Ом класса AB
— Не требует управляющих микроконтроллеров
— Рабочее напряжение 2. 2 В до 3.6 В
— В корпусе SOP16

Распиновка и габаритные размеры модуля.

Распиновка микросхемы AR1310.

Схема включения, взятая из интернета.

Так я составил схему подключения модуля.

Как видно, принцип проще некуда. Вам понадобится: 5 тактовых кнопок, разъем для наушников и два резистора по 100К. Конденсатор С1 можно поставить 100 нФ, можно 10 мкФ, а можно вообще не ставить. Емкости C2 и С3 от 10 до 470 мкФ. В качестве антенны — кусок провода (я взял МГТФ длиной 10 см, т.к. передающая вышка у меня в соседнем дворе). В идеальном случае можно рассчитать длину провода, например на 100 МГц, взяв четверть волны или одну восьмую. Для одной восьмой это будет 37 см.
По схеме хочу сделать замечание. AR1310 может работать в разных диапазонах (видимо, для более быстрого поиска станций). Выбирается это комбинацией 14 и 15 ножки микросхемы, подключая их к земле или питанию. В нашем случае обе ножки сидят на VCC.

Приступим к сборке. Первое, с чем столкнулся, — нестандартный межвыводной шаг модуля. Он составляет 2 мм, и засунуть его в стандартную макетку не получится. Но не беда, взяв кусочки провода, просто напаял их в виде ножек.

Выглядит неплохо )) Вместо макетной платы решил использовать кусок текстолита, собрав обычную «летучку». В итоге получилась вот такая плата. Габариты можно существенно уменьшить, применив тот же ЛУТ и компоненты меньшего размера. Но других деталей у меня не нашлось, тем более что это тестовый стенд, для обкатки.


Подав питание, нажимаем кнопку включения. Радиоприемник сразу заработал, без какой-либо отладки. Понравилось то, что поиск станций работает почти мгновенно (особенно если их много в диапазоне). Переход с одной станции на другую около 1 с. Уровень громкости очень высокий, на максимуме слушать неприятно. После выключения кнопкой (спящий режим), запоминает последнюю станцию (если полностью не отключать питание).
Тестирование качества звука (на слух) проводил наушниками Creative (32 Ом) типа «капли» и наушниками «вакуумного» типа Philips (17,5 Ом). И в тех, и в других качество звука мне понравилось. Нет писклявости, достаточное количество низких частот. Меломан из меня никудышный, но звук усилителя этой микросхемы приятно порадовал. В Филипсах максимальную громкость так и не смог выкрутить, уровень звукового давления до боли.
Так же измерил ток потребления в спящем режиме 16 мкА и в рабочем 16,9 мА (без подключения наушников).

При подключении нагрузки в 32 Ома, ток составил 65,2 мА, при нагрузке в 17,5 Ома — 97,3 мА.

В заключение скажу, что данный модуль радиоприемника вполне годен для бытового применения. Собрать готовое радио сможет даже школьник. Из «минусов» (скорей даже не минусы, а особенности) отмечу нестандартный межвыводной шаг платы и отсутствие дисплея для отображения информации.

P.S.
По рекомендации камрада Ksiman установил конденсаторы по 10 мкФ на выходе.

Измерил ток потребления (при напряжении 3,3 В), как видим, результат очевиден. При нагрузке 32 Ом — 17,6 мА, при 17,5 Ом — 18,6 мА. Вот это совсем другое дело!!! Ток немного менялся в зависимости от уровня громкости (в пределах 2 — 3 мА). Схему в обзоре подправил.

Простые самодельные приемники fm диапазона. Зарубежные схемы FM трансмиттеров. От детекторного приёмника к супергетеродину

Всего одна микросхема понадобится вам, чтобы построить простой и полноценный FM приемник, который способен принимать радиостанции в диапазоне 75-120 МГц. FM приемник содержит минимум деталей, а его настройка, после сборки, сводится к минимуму. Так же обладает хорошей чувствительностью для приема УКВ ЧМ радиостанций.
Все это благодаря микросхеме фирмы «Philips» TDA7000, которую можно купить без проблем на нашем любимом Али экспресс – .

Схема приемника

Вот сама схема приемника. В неё добавлены ещё две микросхемы, чтобы в конце получилось полностью законченное устройство. Начнем рассматривать схему справа налево. На ходовой микросхеме LM386 собран, уже ставший классическим, усилитель низкой частоты для небольшой динамической головки. Тут, думаю, все ясно. Переменным резистором регулируется громкость приемника. Далее, выше добавлен стабилизатор 7805, преобразующий и стабилизирующий питающее напряжение до 5 В. Которое нужно для питания микросхемы самого приемника. И наконец, сам приемник собран на TDA7000. Обе катушки содержит 4,5 витка провода ПЭВ-2 0,5 при диаметре обмотки 5 мм. Вторая катушка наматывается на каркас с подстроечником из феррита. Приемник настраивается на частоту переменным резистором. Напряжение, с которого идет на варикап, которой в свою очередь меняет свою емкость.
При желании от варикапа и электронного управления можно отказаться. А на частоту можно настраиваться либо подстроечным сердечником, либо переменным конденсатором.

Плата FM приемника

Монтажную плату для приемника я начертил таким образом, чтобы не сверить в ней отверстия, а чтобы как с SMD компонентами напаивать все с верху.

Размещение элементов на плате


Использовал классическую технологию ЛУТ для производства платы.


Распечатал, прогрел утюгом, протравил и смыл тонер.


Напаял все элементы.

Настройка приемника

После включения, если все собрано правильно, вы должны услышать шипение в динамической головке. Это означает что все пока работает нормально. Вся настройка сводиться к настройке контура и выбора диапазона для приема. Я произвожу настройку вращая сердечник катушки. Как диапазон приема настроем, каналы в нем можно искать переменным резистором.

Заключение

Микросхема имеет хорошую чувствительность, и на полуметровый отрезок провода, вместо антенны, ловиться большое количество радиостанций. Звук чистый, без искажений. Такую схему можно применить в простой радиостанции, вместо приемника на сверхгенеративном детекторе.

Предлагаемая схема миниатюрного радиоприемника FM — диапазона проста и доступна для сборки любому начинающему радиолюбителю.

Радиоприемник питается от напряжения 3,6…4,5В, схема приемника разделена на ВЧ и НЧ части, ВЧ часть приемника это два высокочастотных транзистора BF494, входной контур на C1L1 и телескопической антенне (30-50см длиной), НЧ часть это усилитель мощности на LM386, с выхода которого через разделительный конденсатор С4 можно подключить головные телефоны. Сопротивление R2 используется в качестве регулятора громкости.

Катушка L бескаркасная, содержит 4 витка медного изолированного провода диаметром 1,3мм, расстояние между витками 0,5мм. Катушка наматывается на оправке диаметром 3…5 мм. Для подстройки диапазона необходимо сжать или растянуть витки катушки. Так же рекомендовано предельно близко расположить все элементы радиоприемника на печатной плате.

Источник — http://electroschematics.com/5150/tiny-fm-radio/

  • Похожие статьи

Войти с помощью:

Случайные статьи
  • 15.10.2014

    На рис. показана схема простейшего усилителя НЧ, в котором можно использовать источник питания напряжением 4,5 или 9 В. При сопротивлении нагрузки 10 Ом и напряжении питания 4,5 В номинальная выходная мощность равна 70…80 мВт, а при повышении напряжения до 9 В 120… 150 мВт. В усилителе применены германиевые маломощные низкочастотные …

  • 20.09.2014

    В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости. 1. Кодировка 3-мя цифрами Первые две цифры указывают на значение емкости в пикофарадах (пф), последняя - количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пф первая …


Речь пойдет о том, как сделать самый простой и дешевый радио передатчик, который сможет собрать любой, кто даже ничего не понимает в электронике .

Прием такого радиопередатчика происходит, на обычный радио приемник (на стационарный или в мобильном телефоне), на частоте 90-100 MHz. В нашем случае он будет работать, как радио удлинитель для наушников от телевизора. Радио передатчик через аудио штекер подключается к телевизору через разъем для наушников.

Его можно использовать в разных целях, например:
1) беспроводной удлинитель для наушников
2) Радио няня
3) Жучок для подслушивания и так далее.

Для его изготовления нам потребуются:
1) Паяльник
2) Провода
3) Аудио штекер 3. 5 мм
4) Батарейки
5) Медный лакированный провод
6) Клей (Момент или эпоксидный) но он может и не понадобится
7) Старые платы от радио или телевизора(если есть)
8) Кусок простого текстолита или толстого картона

Вот его схема, питается она от 3-9 вольт


Перечень радио деталей для схемы на фото, они очень распространенные и найти их не составит особого труда. Деталь AMS1117 не нужна (просто не обращайте на нее внимание)


Катушку следует мотать по таким параметрам (7-8 витков проводом диаметром 0.6-1 мм, на оправке 5мм, я мотал на сверле 5мм)

Концы катушки обязательно зачистить от лака.


В качестве корпуса для передатчика был взят корпус из под батареек


Внутри было все убрано. Для удобства монтажа


Далее берем текстолит, обрезаем его и сверлим много отверстий (отверстий лучше просверлить побольше, так будет легче собирать)


Теперь спаиваем все компоненты согласно схеме


Берем аудио штекер


И припаиваем к нему провода, которые на схеме показаны как (вход)


Далее располагаем плату в корпусе (надежнее всего будет приклеить ее) и подключаем батарейку


Теперь подключаем наш передатчик к телевизору. На FM приемнике находим свободную частоту (ту на которой нет никакой радио станции) и настраиваем наш передатчик на эту волну. Делается это подстроенным конденсатором. Потихоньку крутим его пока не услышим на FM приемнике звук с телевизора.


Все наш передатчик готов к работе. Что бы было удобно настраивать передатчик, я сделал в корпусе отверстие

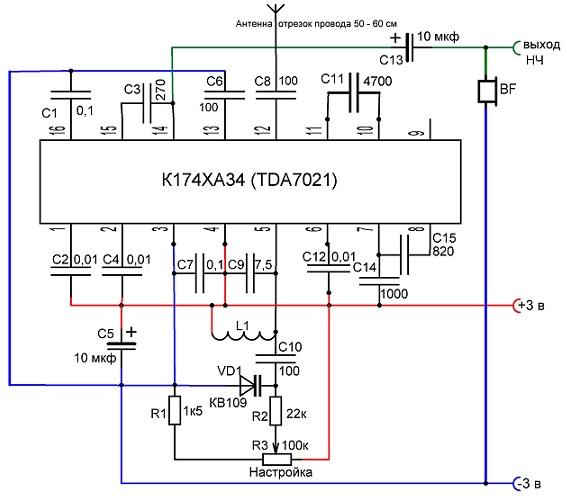

Диапазонов уже не актуальны, распространённая и всем известная микросхема для FM диапазона 174ХА34 тоже устарела, поэтому рассмотрим самостоятельное создание качественного УКВ приёмника с применением современной элементарной базы - специализированных недорогих микросхем TEA5711 и TDA7050. Микросхема TEA5711T в данном случае в планарном корпусе.


Преимущества микросхемы . Очень широкое напряжение питания - от 2 до 12В. В нашем случае берём 2 батарейки АА - 3 вольта в сумме. Ток потребления 20мА, а чувствительность в диапазоне FM - всего 2 мкВ. Здесь использованы трёхконтактные пьезокерамические фильтры, что очень эффективно устраняет городские помехи FM диапазону.


Высокочастотная часть FM приемника собрана на микросхеме фирмы Philips TEA5711. Для улучшения избирательности применены два последовательно включенных полосовых фильтра. Для увеличения выходного уровня НЧ сигнала применен усилитель на планарной двухканальной микросхеме TDA7050. Она позволяет снизить напряжение питания вплоть до 1,6 вольт - оптимально 3В. При этом выходная мощность около 0,2Вт. Намоточные данные катушек можно взять из

Схемы самодельных радиоприемников

Everyday Practical Electronics, January 2006

В течении длительного времени в журналах публиковалось огромное число схем простых КВ приёмников, но не было ничего подобного для УКВ диапазона. Мы попытаемся исправить это упущение. Изначально схема была разработана как часть школьного проекта.

Схема простого FM приёмника изображена на рисунке. Она состоит из регенеративного ВЧ каскада на транзисторе TR1 и двух- или трёхкаскадного аудио усилителя на транзисторах TR2-TR4. В некоторых районах с уверенным приёмом нет необходимости в трёхкаскадном УНЧ, в этом случае транзистор TR3 и соответствующие компоненты можно не устанавливать, а свободный вывод конденсатора С5 соединить с коллектором транзистора TR2.

Самой ответственной частью схемы является первый каскад, TR1/VC1, здесь соединения следует выполнять как можно более короткими проводниками. Катушка L1 содержит 8 витков эмалированного медного провода диаметром 1 мм (20 SWG) на оправке 6 мм. После намотки катушку следует растянуть до длины 13 мм для дальнейшей регулировки.

Настроечный конденсатор VC1 применён от двухсекционного конденсатора с триммером от карманного приёмника, используется одна секция. "Масса" конденсатора VC1 соединена с конденсатором С1, ёмкость которого 22пФ. Индуктивность ВЧ дросселя L2 не критична и может находиться в пределах 1мкГн...10мкГн.

Выходной каскад предназначен для работы на головные телефоны от плеера, обмотки которых включены последовательно для получения сопротивления 64 Ом (подключать к самому крайнему и кольцевому контакту штекера).

Настройка

Для настройки приёмника потенциометр VR1 необходимо медленно вращать (в сторону вывода, соёдинённого с "+" питания) до тех пор, пока где-то в середине не возникнет резкое усиление шумов, сигнализирующее о начале генерации. После этого потенциометр следует чуть-чуть повернуть в обратную сторону, очень медленно, что бы генерация прекратилась. Теперь можно настроиться на какую-нибудь радиостанцию. Частотный диапазон 87мГц...108мГц следует установить с помощью триммера VC2 на верхней границе (108мГц) диапазона, и сжатием/растяжением катушки L1 на нижней границе (87мГц).

Приёмник испытывался в разных местах в трёх различных странах, включая Англию и всегда удавалось принять несколько радиостанций с хорошей громкостью

Франсис Холл, Мейнерсхаген, Германия.

Простой FM приемник своими руками на микросхеме TDA7088

Простой FM приемник своими руками

Данная схема простого FM приемника достаточно компактна, ее можно легко встроить в небольшую колонку, фонарь, старую аппаратуру которая не поддерживает FM диапазон и так далее.   Принципиальная схема показана на Рисунке 1. Построена эта схема на специализированной микросхеме TDA7088Т, представляющей собой супергетеродин с низкой частотой. Входной контур приемника состоящий из катушки L1 и конденсаторов C2, C3 настроен на частоту 87…108МГц. Изменением индуктивности катушки L1 (увеличением или уменьшением расстояния между витками) добиваются максимальной чувствительности приемника. Поиск радиостанций осуществляется кратковременным нажатием на кнопку SB2 «Старт». При достижении конца диапазона, возврат в начало осуществляется нажатием на кнопку SB1 «Сброс». Автоматическая подстройка частоты осуществляется варикапом VD1, катушкой L2 и конденсатором C7. Увеличением расстояния между витков катушки L2 можно подстроить диапазон, а увеличив количество витков катушки в 1,5 раза перестроить его на частоту 66…73 МГц. Конденсатор С1 служит для защиты приемника, он не пропустит положительную составляющую. Это необходимо если Вы будете встраивать приемник в аппаратуру и использовать в качестве антенны  корпус устройства. Микросхема DA2 представляет собой стабилизатор напряжения на 3В. Выходной усилитель мощностью 1,2 Вт состоит из микросхемы DA3. Напряжение питания усилителя варьируется от 4,5 до 18В по этому питание усилителя включено до стабилизатора DA2. Регулировка громкости осуществляется резистором R4.

Для изготовления катушек нам понадобится провод ПЭВ-2 толщиной 0,51мм. и оправки диаметром 4мм и 2,5мм. Катушка L1 составляет 5,5 витков на оправке в 4мм. А катушка L2 составляет 5,5 витков на оправке 2,5мм.

Ток потребления приемника с данным усилителем не превышает 25мА. По этому рассеивающий радиатор на стабилизатор напряжения DA2 не требуется. Антенна подключается к разъему XS1.

Скачать подробную информацию о микросхеме TDA7088T

Скачать подробную информацию о микросхеме TDA7052

Рисунок 1.

Детали данного приемника смонтированы на двух платах из одностороннего стеклотекстолита. На Печатной плате №1 представлен сам радиоприемник, а на Печатной плате №2 усилитель и стабилизатор. Это сделано для того, чтобы данный радиоприемник можно было встроить в аппаратуру с готовым усилителем.

Печатная плата №1



Печатная плата №2

На этом все, если у Вас возникли предложения или замечания пишите администратору сайта.

Успехов!

Настройка радио с помощью инструментов. Схема простого радиоприемника: описание

Радиоприемники долгое время возглавляли список самых значительных изобретений человечества. Первые такие устройства сейчас реконструированы и изменены на современный лад, однако в схеме сборки мало что изменилось - та же антенна, то же заземление и колебательный контур для фильтрации ненужных сигналов. Несомненно, схемы значительно усложнились со времен создателя радио - Попова.Его последователи разработали транзисторы и микросхемы для воспроизведения более качественного и энергоемкого сигнала.

Почему лучше начинать с простых схем?

Если вы разбираетесь в простом, то можете быть уверены, что большая часть пути к успеху в области сборки и эксплуатации уже пройдена. В этой статье мы разберем несколько схем таких устройств, историю их возникновения и основные характеристики: частоту, диапазон и т.д.

История справки

7 мая 1895 года считается днем ​​рождения радио.В этот день русский ученый А.С. Попов продемонстрировал свой аппарат на заседании Российского физико-химического общества.

В 1899 году была проложена первая линия радиосвязи протяженностью 45 км между Коткой и городом. Во время Первой мировой войны широкое распространение получили приемник прямого усиления и электронные лампы. Во время боевых действий наличие радио оказалось стратегически необходимым.

В 1918 году одновременно во Франции, Германии и США ученые Л.Левви, Л. Шоттки и Э. Армстронг разработали метод супергетеродинного приема, но из-за слабых электронных ламп этот принцип получил широкое распространение только в 1930-х годах.

Транзисторные устройства появились и начали развиваться в 50-х и 60-х годах. Первое широко используемое четырехтранзисторное радио, Regency TR-1, было создано немецким физиком Гербертом Матаре при поддержке промышленника Якоба Михаэля. Он поступил в продажу в США в 1954 году. Во всех старых радиоприемниках использовались транзисторы.

В 70-е годы начались исследования и внедрение интегральных схем.Приемники сейчас развиваются за счет обширной интеграции узлов и цифровой обработки сигналов.

Характеристики прибора

Как старые, так и современные радиостанции имеют определенные характеристики:

  1. Чувствительность - это способность принимать слабые сигналы.
  2. Динамический диапазон - измеряется в герцах.
  3. Помехозащищенность.
  4. Selectivity (избирательность) - способность подавлять посторонние сигналы.
  5. Уровень собственного шума.
  6. Устойчивость.

Эти характеристики не меняются в новых поколениях приемников и определяют их производительность и удобство использования.

Принцип работы радиоприемников

В самом общем виде радиоприемники СССР работали по следующей схеме:

  1. Из-за колебаний электромагнитного поля в антенне появляется переменный ток.
  2. Колебания фильтруются (избирательность) для отделения информации от помех, то есть ее важная составляющая извлекается из сигнала.
  3. Полученный сигнал преобразуется в звук (в случае радиоприемников).

По аналогичному принципу на телевизоре появляется изображение, передаются цифровые данные, работает радиоуправляемая техника (детские вертолеты, автомобили).

Первый приемник больше походил на стеклянную трубку с двумя электродами и опилками внутри. Работа велась по принципу действия зарядов на металлический порошок. Приемник имел огромное по современным меркам сопротивление (до 1000 Ом) из-за того, что опилки плохо контактировали друг с другом, а часть заряда проскальзывала в воздушное пространство, где рассеивалась.Со временем эти опилки были заменены колебательным контуром и транзисторами для хранения и передачи энергии.

В зависимости от схемы отдельного приемника сигнал в нем может подвергаться дополнительной фильтрации по амплитуде и частоте, усилению, оцифровке для дальнейшей программной обработки и т. Д. Простая схема радиоприемника предусматривает обработку одного сигнала.

Терминология

Колебательный контур в своей простейшей форме представляет собой катушку и конденсатор, замкнутые в цепи.С их помощью из всех поступающих сигналов можно выбрать нужный по собственной частоте колебаний контура. Радиоприемники СССР, как и современные устройства, основаны на этом сегменте. Как все это работает?

Питание радиоприемников, как правило, осуществляется от батареек, количество которых варьируется от 1 до 9. Для транзисторных устройств широко используются батареи типа 7Д-0,1 и «Крона» с напряжением до 9 В. Чем больше батареек требуется простому радиоприемнику, тем дольше он проработает....

По частоте принимаемых сигналов устройства делятся на следующие типы:

  1. Длинноволновые (ДВ) - от 150 до 450 кГц (легко рассеиваются в ионосфере). Важны наземные волны, интенсивность которых уменьшается с расстоянием.
  2. Средневолновые (МВ) - от 500 до 1500 кГц (легко рассеиваются в ионосфере днем, но отражаются ночью). Днем дальность определяется земными волнами, ночью - отраженными.
  3. Коротковолновые (HF) - от 3 до 30 МГц (не приземляются, исключительно отражаются ионосферой, поэтому вокруг приемника есть зона радиомолчания). При низкой мощности передатчика короткие волны могут распространяться на большие расстояния.
  4. Ультракоротковолновый (VHF) - от 30 до 300 МГц (обладают высокой проникающей способностью, как правило, отражаются от ионосферы и легко огибают препятствия).
  5. - от 300 МГц до 3 ГГц (используются в сотовой связи и Wi-Fi, работают в пределах прямой видимости, не огибают препятствия и распространяются по прямой).
  6. Сверхвысокая частота (КВЧ) - от 3 до 30 ГГц (используется для спутниковой связи, отражается от препятствий и работает в пределах прямой видимости).
  7. Сверхвысокая частота (HHF) - от 30 ГГц до 300 ГГц (не огибают препятствия и отражаются как свет, используются крайне ограниченно).

При использовании HF, MW и LW радиовещание может осуществляться находясь далеко от станции. УКВ-диапазон принимает сигналы более конкретно, но если станция только его поддерживает, то прослушивание на других частотах работать не будет.Ресивер может быть укомплектован плеером для прослушивания музыки, проектором для отображения на удаленных поверхностях, часами и будильником. Описание схемы радиоприемника с такими дополнениями станет более сложным.

Внедрение микросхемы в радиоприемники позволило значительно увеличить радиус приема и частоту сигналов. Их главное преимущество - относительно низкое энергопотребление и небольшие размеры, удобные для переноски.Микросхема содержит все необходимые параметры для понижающей дискретизации сигнала и удобства чтения выходных данных. Цифровая обработка сигналов преобладает в современных устройствах. предназначались только для передачи звуковых сигналов, только в последние десятилетия устройство приемников претерпело изменения и усложнилось.

Схемы простейших приемников

Схема простейшего радиоприемника для сборки дома была разработана еще во времена СССР. Тогда, как и сейчас, устройства были разделены на детекторные, прямого усиления, прямого преобразования, супергетеродинного типа, рефлекторные, регенеративные и супрегенеративные.Самыми простыми в восприятии и сборке являются детекторные приемники, с которых, можно сказать, началось развитие радио в начале 20 века. Сложнее всего было сконструировать устройства на микросхемах и нескольких транзисторах. Однако, если вы поймете одну схему, другие перестанут представлять проблему.

Простой детекторный приемник

Схема простейшего радиоприемника состоит из двух частей: германиевого диода (подходят D8 и D9) и высокоомного основного телефона (TON1 или TON2).Поскольку в схеме нет колебательного контура, он не сможет поймать сигналы определенной радиостанции, транслируемой в заданном районе, но со своей основной задачей справится.

Для работы нужна хорошая антенна, которую можно перекинуть через дерево, и провод заземления. Для уверенности достаточно прикрепить его к массивному металлическому мусору (например, к ведру) и закопать на несколько сантиметров в землю.

Вариант с колебательным контуром

В предыдущей схеме для обеспечения селективности можно добавить индуктивность и конденсатор, создавая колебательный контур. Теперь при желании вы можете поймать сигнал конкретной радиостанции и даже усилить его.

Ламповый регенеративный коротковолновый приемник

Ламповые радиоприемники, схема которых достаточно проста, предназначены для приема сигналов любительских станций на малых расстояниях - в диапазонах от VHF (ультракоротковолновый) до DV (длинноволновый). ). В этой схеме работают батарейные лампы пальчикового типа. Лучше всего они генерируют на УКВ. А сопротивление анодной нагрузки снимается низкой частотой. Все детали показаны на схеме, только катушки и дроссель можно считать самодельными.Если вы хотите принимать телевизионные сигналы, то катушка L2 (EBF11) состоит из 7 витков диаметром 15 мм и провода 1,5 мм. На 5 ходов подойдет.

Радиоприемник прямого усиления на двух транзисторах

В схеме также присутствует двухкаскадный усилитель НЧ - это перестраиваемый входной колебательный контур радиоприемника. Первый каскад - детектор модулированного радиочастотного сигнала. Катушка индуктивности намотана на 80 витков проводом ПЭВ-0,25 (с шестого витка по схеме отвод снизу) на ферритовый стержень диаметром 10 мм и длиной 40.

Такая простая схема радиоприемника предназначена для распознавания сильных сигналов от ближайших станций.

Супергенеративное устройство для FM диапазонов

FM-приемник, собранный по модели Э. Солодовникова, прост в сборке, но имеет высокую чувствительность (до 1 мкВ). Такие устройства используются для высокочастотных сигналов (более 1 МГц) с амплитудной модуляцией. Из-за сильной положительной обратной связи коэффициент увеличивается до бесконечности, и контур переходит в режим колебаний.По этой причине возникает самовозбуждение. Чтобы этого избежать и использовать ресивер как усилитель высокой частоты, установите уровень коэффициента и, когда дело касается этого значения, резко уменьшите его до минимума. Генератор пилы можно использовать для непрерывного контроля усиления, или это можно сделать проще.

На практике сам усилитель часто выступает в роли генератора. С помощью фильтров (R6C7), отделяющих низкочастотные сигналы, ограничивается прохождение ультразвуковых колебаний на вход следующего каскада УНЧ.Для сигналов ЧМ 100-108 МГц катушка L1 преобразуется в полувиток сечением 30 мм и линейную часть 20 мм с диаметром провода 1 мм. А катушка L2 содержит 2-3 витка диаметром 15 мм и провод сечением 0,7 мм внутри полуоборота. Возможно усиление приемника для сигналов от 87,5 МГц.

Устройство на микросхеме

КВ-радиоприемник, схемотехника которого была разработана в 70-х годах, в настоящее время считается прототипом Интернета. Коротковолновые сигналы (3–30 МГц) распространяются на большие расстояния.Настроить приемник для прослушивания передач в другой стране несложно. За это прототип получил название мирового радио.

Простой КВ приемник

Более простая схема радиоприемника лишена микросхемы. Охватывает диапазон частот от 4 до 13 МГц и длину до 75 метров. Питание - 9 В от батареи «Крона». Монтажный провод может служить антенной. Ресивер работает в наушниках от плеера. Высокочастотный трактат построен на транзисторах VT1 и VT2.За счет конденсатора С3 возникает положительный обратный заряд, регулируемый резистором R5.

Современные радиоприемники

Современные устройства очень похожи на радиоприемники СССР: в них используется та же антенна, на которой возникают слабые электромагнитные колебания. В антенне возникают высокочастотные колебания от разных радиостанций. Они не используются непосредственно для передачи сигнала, но выполняют работу последующей цепи. Теперь этот эффект достигается с помощью полупроводниковых приборов.

Ресиверы были широко разработаны в середине 20 века и с тех пор постоянно совершенствуются, несмотря на замену им мобильных телефонов, планшетов и телевизоров.

Общее расположение радиоприемников немного изменилось со времен Попова. Можно сказать, что схемы значительно усложнились, добавились микросхемы и транзисторы, появилась возможность принимать не только звуковой сигнал, но и встраивать проектор. Так ресиверы превратились в телевизоры. Теперь при желании вы можете интегрировать в устройство все, что душе угодно.

Иногда вводят в ступор самые обычные вещи. Настройка радиоприемника на отдельные марки автомобилей производится по-разному. В этой статье мы подробнее рассмотрим, как этот загадочный процесс происходит в Kia Rio.

РАДИОУПРАВЛЕНИЕ

Выбор диапазона частот FM / AM

Нажмите кнопку FM-AM, чтобы выбрать следующий диапазон частот: FM AM FM

Ручная настройка радио

Для ручной настройки радиостанции нажмите кнопку или и удерживайте ее не менее 2 секунд.Затем нажмите кнопку или, чтобы увеличить или уменьшить радиочастоту.

Автоматический поиск станции

Кратковременное нажатие кнопки или запустит автоматический поиск по возрастающей или убывающей частоте радиоприема.

Поиск остановится, когда радио найдет радиостанцию ​​следующей по частоте. Если после полного прохождения диапазона новых станций не будет найдено, радио остановится на той частоте, с которой был начат поиск.

Кнопки предварительной настройки станции
  1. Чтобы выбрать предустановленную радиостанцию, кратковременно (не более 2 секунд) нажмите соответствующую кнопку.
  2. Если кнопка будет нажата более 2 секунд, текущая принимаемая радиостанция будет сохранена в памяти вместо ранее запрограммированной радиостанции.
  3. Для диапазонов FM и AM можно запрограммировать шесть радиостанций.
Настройка радио по списку радиостанций

При последовательном нажатии на кнопку режим списка радиостанций изменится на следующий.как: Режим списка Предустановленный режим Режим списка

Выбор радиостанции из списка
  1. Выберите режим списка станций или режим предустановленных станций, нажав
  2. Нажмите кнопку или, чтобы выбрать следующую или предыдущую радиостанцию ​​из списка радиостанций или из предварительно запрограммированных радиостанций.
  3. Если настроены предварительно запрограммированные радиостанции, вы можете выбрать одну из шести радиостанций, частоты которых сохранены в ячейках памяти радиоприемника.Однако в режиме списка станций вы можете сохранить до 50 радиостанций с достаточным уровнем сигнала в диапазонах частот FM или AM.
  4. Если нажать кнопку более 2 секунд при включенном режиме списка радиостанций, радиоприемник найдет и запомнит рабочие частоты радиостанций с самым сильным сигналом, вещающих в диапазоне FM или AM. Обновление списка станций может занять некоторое время.
  5. Если принимаемая в данный момент радиостанция не является радиостанцией RDS, вместо названия радиостанции отображается частота вещания.
  6. Система радиоданных RDS позволяет передавать дополнительную информацию в закодированной цифровой форме вместе с основным радиосигналом FM. Система RDS поддерживает различные информационные и служебные функции, такие как отображение названия станции, прием сообщений о дорожном движении и местных новостей, а также автоматический поиск станции, транслирующей программу определенного жанра.
Альтернативная радиочастота (AF)

Функция AF для выбора альтернативных частот радиосигнала может работать в любом режиме, кроме приема AM станций.

Чтобы активировать этот режим, нажмите кнопку SETTING, на дисплее отобразится меню настройки. Выберите меню настройки звука и нажмите кнопку (вниз), чтобы войти в режим AF, затем нажмите кнопку ENTER для включения. Каждый раз, когда выбирается AF, его состояние меняется между ВКЛ и ВЫКЛ. Когда функция AF включена, на дисплее отображается «AF».

Функция автоматической настройки радио

Радиоприемник сравнивает мощность радиосигналов на всех альтернативных частотах и ​​автоматически выбирает и настраивается на частоту вещания, которая обеспечивает наилучшие условия для приема радиопередач.

Поиск по типу информации (PI) Код

Если в результате поиска в списке альтернативных частот AF радиостанция не обнаружит приемлемой станции, она автоматически перейдет к поиску радиостанции с использованием кода PI. При поиске по коду PI радио ищет все станции RDS с одним и тем же кодом PI. Во время поиска PI звук временно отключается, и на дисплее появляется сообщение «SEARCHING». Поиск PI прекращается, как только радио находит подходящую радиостанцию.Если после проверки всего частотного диапазона ни одна станция не может быть найдена, поиск прекращается и радиоприемник возвращается на ранее настроенную частоту.

Расширенное обновление данных EON (эта функция также работает, когда AF выключен)

Прием расширенных данных EON позволяет автоматически перенастраивать частоты предварительно запрограммированных станций на ту же радиосеть. Кроме того, появляется возможность использовать дополнительные сервисные функции, предоставляемые сетью, например, прием сообщений о дорожной обстановке.Если радио работает в диапазоне FM и настроено на станцию ​​RDS в расширенной сети EON, на дисплее появляется индикатор EON.

Функция PS (отображение названия станции)

Если радио настраивается на станцию ​​RDS (вручную или полуавтоматически), начинается прием радиосигнала RDS и отображается название принимаемой станции.

Функция прерывания текущего режима по тревоге (ALARM INTERRUPTION-EBU SPEC FOR INFO)

Если радиоприемник получает код тревоги PTY31, текущий режим работы аудиосистемы автоматически прерывается и сообщение транслируется с сообщением «RTU31 ALARM», отображаемым на дисплее.Громкость будет такая же, как у сообщений о дорожной обстановке. После того, как предупреждающее сообщение закончится, аудиосистема немедленно вернется в исходный рабочий режим.

Прием местного радио (REG)

Некоторые радиостанции местного значения объединены в региональную сеть, так как каждая из них охватывает лишь небольшую территорию из-за отсутствия необходимого количества ретрансляторов. Если уровень сигнала от радиостанции становится слишком слабым во время вождения, RDS автоматически переключит аудиосистему на другую местную радиостанцию ​​с более сильным сигналом.

Если вы включите режим REG, когда радио работает в диапазоне FM и настроено на местную радиостанцию, настройки радио будут сохранены, и переключение на другие местные радиостанции не произойдет.

Чтобы включить этот режим, нажмите кнопку SETTING, на дисплее отобразится меню настройки. Выберите меню настройки звука и нажмите кнопку (вниз), чтобы войти в режим REG, затем нажмите кнопку ENTER для включения. При последовательном выборе функции REG она будет переключаться между ON и OFF. Когда функция REG включена, на дисплее отображается «REG».

Режим сообщений о дорожном движении (TA)

Эта функция может работать в любом режиме, кроме приема станций AM.

Чтобы активировать этот режим, нажмите кнопку SETTING, на дисплее отобразится меню настройки. Выберите меню настройки звука и нажмите кнопку '(вниз), чтобы войти в режим TA, затем нажмите кнопку ENTER для включения. Каждый раз, когда выбирается функция TA, ее состояние меняется между ВКЛ и ВЫКЛ. Когда функция TA включена, на дисплее появляется сообщение «TA».

Режим TA активируется нажатием кнопки TA. После активации этого режима на дисплее загорается индикатор TA. Режим TA работает независимо от того, включен или выключен режим AF.

Функция прерывания сообщения о дорожном движении

Если функция TA включена, прием текущей радиостанции или воспроизведение компакт-диска прерывается, когда радио обнаруживает сообщение о дорожной обстановке. На дисплее появляется сообщение «TA INTERRUPT INFO» (прерывание дорожных сообщений), за которым следует название радиостанции, передающей дорожные сообщения.Громкость звука будет отрегулирована до заданного уровня.

После окончания трансляции дорожного сообщения аудиосистема возвращается к ранее выбранному источнику сигнала и ранее установленному уровню громкости.

Если аудиосистема настроена на радиостанцию ​​EON, а другая радиостанция EON передает сообщение о дорожном движении, радио автоматически переключится на радиостанцию ​​EON, передающую дорожное сообщение. По окончании трансляции дорожного сообщения аудиосистема возвращается к предыдущему источнику сигнала.

Прерывание исходного режима трансляции дорожной сводки отменяется, если кнопка TA нажимается во время трансляции дорожной сводки. В этом случае функция TA возвращается в режим ожидания.

Эта функция может работать в любом режиме, кроме приема AM радиостанций. Режим PTY активируется, если состояние PTY ON активировано в меню выбора типа программы PTU или если кнопка PTY нажата в состояние ON. На дисплее появляется PTY

Режим выбора типа радиопрограммы PTY

Чтобы установить нужный тип радиопрограммы RTU, выполните следующие действия.

  1. Нажмите кнопку SETTING.
  2. Нажмите кнопку (Вниз), чтобы перейти к «RTU», затем нажмите кнопку ENTER.
  3. Выберите желаемый тип программы из меню, затем нажмите кнопку ENTER, чтобы подтвердить свой выбор.
  4. Установите для функции RTU значение ВКЛ. При последовательном выборе функции RTU он попеременно включается (ВКЛ) и выключается (ВЫКЛ).

После настройки, чтобы вернуться в нормальный режим отображения, нажмите кнопку | нажмите кнопку CD или FM-AM трижды или один раз.

Функция поиска по заданному типу программы PTY

Аудиосистема переключает в режим поиска программы RTU заданного типа нажатием кнопки поиска или

Если во время поиска будет обнаружена радиостанция, передающая программу выбранного типа, радио остановится на этой радиостанции, и громкость звука будет отрегулирована до заданного уровня для функции RTU. Если вы хотите найти другую станцию, передающую программы того же типа, нажмите кнопку поиска еще раз.

Режим ожидания PTY можно включить, когда аудиосистема находится в любом режиме, кроме AM-вещания.

Нажмите кнопку PTY, чтобы выключить режим ожидания PTY. При этом на дисплее погаснет индикатор PTY.

Если радиоприемник обнаруживает программу с желаемым кодом PTY, передаваемую радиостанцией, на которую настроен приемник, или радиостанцией EON, выдается сигнал прерывания и отображается название радиостанции PTY. На дисплее отобразится название радиостанции PTY, которая была прервана, и громкость будет отрегулирована до уровня, установленного для функции PTY.

Нажатие кнопки TA в режиме прерывания PTY вернет радио к предыдущему источнику воспроизведения. Однако режим ожидания прерывания PTY остается включенным.

Если в режиме прерывания PTY вы нажмете кнопку выбора диапазона FM-AM или кнопку проигрывателя компакт-дисков, аудиосистема переключится на соответствующий источник сигнала. Однако режим ожидания прерывания PTY остается включенным.

Если радио настроено на станцию, которая не передает радиоданные RDS / EON, когда аудиосистема переключается в режим CD, радио автоматически настраивается на радиостанцию ​​RDS / EON, передающую эти данные.

После возврата в режим радио он продолжает принимать предустановленную радиостанцию.

Автоматическая перенастройка магнитолы осуществляется в следующих случаях:

  • Если функция AF включена, а функция TA выключена, радиоданные RDS не передаются в течение 25 секунд. или больше.
  • Если, когда функция AF выключена, а функция TA включена, радио работает более 25 секунд. не принимает сигнал от станции дорожных сообщений npoi.
  • Если при включенных функциях AF и TA радиоприемник более 25 сек.не принимает сигнал от станции RDS, передающей сообщение о дорожной обстановке.
Режим регулировки громкости

Чтобы настроить функцию SPEED VOL (уровень компенсации громкости в зависимости от скорости автомобиля) и настроить уровень громкости для функций PTY / TA, выполните следующие действия:

  1. Нажмите кнопку SETTING.
  2. Нажмите кнопку (вниз), чтобы перейти к «Audio», затем нажмите кнопку ENTER.
  3. Нажмите кнопку (вниз), чтобы перейти к пункту «Чувствительная громкость скорости» или PTY / TA, затем нажмите кнопку ENTER.
  4. Нажмите кнопку (влево) или (вправо), чтобы отрегулировать громкость.
  5. Нажмите кнопку ENTER, чтобы подтвердить свой выбор.

Дважды нажмите кнопку или один раз нажмите любую из кнопок CD или FM / AM, чтобы вернуться к нормальному дисплею.

Примечание. Когда эта функция активна, чем выше скорость автомобиля, тем выше уровень громкости.

Таким образом, мультимедийная радиосистема таит в себе несколько секретов, способных удивить своей применимостью и упрощением жизни автомобилиста.

Посмотрите интересное видео по теме:

Высокочастотный блок содержит преобразовательный каскад, входную и гетеродинную цепи. В приемниках первого и высшего классов, а также в диапазоне УКВ перед преобразователем стоит усилитель ВЧ. Проверку и настройку высокочастотного блока можно разделить на три этапа: 1) проверка генерации гетеродина; 2) определение границ диапазона, часто называемое суммированием диапазонов; 3) сопряжение входной и гетеродинной цепей.

Диапазон штабелирования. Настройка приемника на принимаемую станцию ​​определяется настройкой контуров гетеродина. Цепи входа и УВЧ только увеличивают чувствительность и селективность приемника. При настройке на разные станции частота гетеродина всегда должна отличаться от принимаемой на величину, равную промежуточной. Для обеспечения постоянной чувствительности и селективности по диапазону желательно, чтобы это условие выполнялось на всех частотах в диапазоне.Однако это соотношение частот во всем диапазоне

идеален. При настройке одной рукой такое спаривание получить сложно. Схемы гетеродина, используемые в радиовещательных приемниках, обеспечивают точное согласование настроек входа и гетеродина в каждой полосе только в трех точках. В этом случае отклонение от идеального сопряжения в остальных точках диапазона оказывается вполне приемлемым (рис. 82).

Для хорошей чувствительности на диапазоне KB достаточно двух точек точного сопряжения.Необходимые соотношения частот входной и гетеродинной цепей достигаются за счет усложнения схемы последнего. В гетеродинной схеме, помимо обычного настроечного конденсатора С1 и подстроечного конденсатора С2, есть дополнительный конденсатор С3, называемый конденсатором связи (рис. 83). Этот конденсатор (обычно постоянной емкости с допуском ± 5%) соединен последовательно с переменным конденсатором. Индуктивность катушки гетеродина меньше индуктивности катушки входной цепи.

Для правильного определения границ ареала необходимо помнить следующее. На частоту гетеродина в начале каждого диапазона в основном влияет изменение емкости настроечного конденсатора C 2, а в конце диапазона - изменение положения сердечника индуктора L и емкость разделительного конденсатора С3. диапазон.

Перед настройкой цепей гетеродина следует выяснить последовательность настройки по диапазонам.В некоторых конструкциях приемников катушки контура CB являются частью катушек контура LW. В этом случае настройку следует начинать со средней длины волны, а затем настройку с длинной волны.

Большинство приемников используют схему переключения диапазонов, которая позволяет настраивать каждый диапазон независимо. Поэтому последовательность настройки может быть любой.

Диапазон прокладывается двухточечным методом, суть которого заключается в установке верхнего предела частоты (начала диапазона) с помощью подстроечного конденсатора, а затем нижней частоты (конца диапазона) с помощью катушки контура сердечник (рис.84). Но при установке границы конца диапазона настройка начала диапазона несколько теряется. Поэтому необходимо еще раз проверить и отрегулировать начало диапазона. Эта операция проводится до тех пор, пока в обеих точках диапазона не будет достигнуто соответствие шкале.

Сопряжение входных и гетеродинных цепей. Регулировка производится в двух точках и проверяется в третьей. Частоты точного сопряжения в приемниках с промежуточной частотой 465 кГц для середины диапазона (f cf) и концов (f 1 и f 2) можно определить по формулам:

Сопряжение контуров осуществляется в расчетных точках, которые для стандартных диапазонов вещания имеют следующие значения

В некоторых моделях радиоприемников частоты сопряжения могут незначительно отличаться. Нижняя частота точной связи обычно выбирается на 5 ... 10% выше минимальной частоты диапазона, а верхняя на 2 ... 5% ниже максимальной. Конденсаторы переменной емкости позволяют настраивать схемы на точную частоту сопряжения при повороте на углы 20 ... 30, 65 ... 70 и 135 ... 140 °, отсчитываемые от положения минимальной емкости.

Для настройки ламповых радиоприемников и достижения сопряжения выход генератора сигнала соединяется со входом радиоприемника (антенный разъем, земля) через всеволновой эквивалент антенны (рис.85). Транзисторные радиомодули с внутренней магнитной антенной настраиваются!: С помощью стандартного генератора поля, который представляет собой рамочную антенну, подключенную к генератору через безиндуктивный резистор 80 Ом.

Десятичный делитель на конце кабеля генератора не подключен. Каркас антенны выполнен квадратным со стороной 380 мм из медной проволоки диаметром 4 ... 5 мм. Радиоприемник располагается на расстоянии 1 м от антенны, а ось ферритового стержня должна быть перпендикулярна плоскости рамки (рис.86). Напряженность поля в мкВ / м на расстоянии 1 м от корпуса равна произведению показаний плавного и ступенчатого аттенюаторов генератора.

В диапазоне KB нет внутренней магнитной антенны, поэтому сигнал с выхода генератора подается на разъем внешней антенны через конденсатор емкостью 20 ... 30 пФ или на штыревую антенну через блокировочный конденсатор с емкостью 6,8 ... 10 пФ.

Приемник масштабируется до максимальной частоты точной связи, а генератор сигналов настраивается в соответствии с максимальным напряжением на выходе приемника.Регулируя подстроечный конденсатор (подстроечный резистор) входной цепи и постепенно уменьшая значение напряжения генератора, достигается максимальное увеличение выходного напряжения приемника. Таким образом, вязка осуществляется в этой точке диапазона.

Затем приемник и генератор настраиваются на самую низкую частоту тонкого сопряжения. Вращая сердечник, катушки входной цепи достигают максимального напряжения на выходе приемника. Для большей точности эту операцию повторяют до тех пор, пока не будет достигнуто максимальное напряжение на выходе приемника.После корректировки контуров по краям диапазона проверьте точность сопряжения на средней частоте диапазона (третья точка). Чтобы уменьшить количество переналадок генератора и приемника, операции суммирования диапазонов и сопряжения контуров часто выполняются одновременно.

Настройка LW-диапазона. Стандартный генератор сигналов остается подключенным к схеме приемника через фиктивную антенну. На генераторе и выходном напряжении 200 задается нижняя частота диапазона 160 кГц... 500 мкВ при глубине модуляции 30 ... 50%. На шкале приемника выставлена ​​нижняя частота связи (угол поворота ротора КПЭ порядка 160 ... 170 °).

Регулятор усиления перемещается в положение максимального усиления, а регулятор диапазона - в положение узкого диапазона. Затем, вращая сердечник катушек гетеродинной цепи, напряжение на выходе приемника максимизируется. Без изменения частот генератора и приемника катушки цепей УВЧ (если есть) и входных цепей настраиваются одинаково до получения максимального напряжения на выходе приемника.При этом значение выходного напряжения генератора постепенно снижается.

Настроив конец диапазона ДВ, установите переменный конденсатор в положение, соответствующее точке сопряжения на максимальной частоте диапазона (угол поворота КПЭ 20 ... 30 °), частоту генератора устанавливают равной 400 кГц, а выходное напряжение 200 ... 600 мкВ. Путем вращения настроечных конденсаторов цепей, сначала гетеродина, а затем УВЧ и входных цепей, достигается максимальное выходное напряжение приемника.

Настройка петель на самой высокой частоте диапазона изменяет настройку на самой низкой частоте. Для повышения точности настройки описанный процесс необходимо повторить в той же последовательности 2 ... 3 раза. При переналадке ротора следует установить КПЭ в прежнее положение, т.е. в то, при котором производилась первая регулировка. Затем нужно проверить точность совпадения в середине диапазона. Частота точного согласования в середине ДВ диапазона составляет 280 кГц.Установив эту частоту на генераторе и шкале приемника соответственно, проверяется точность калибровки и чувствительность приемника. Если в середине диапазона наблюдается провал чувствительности приемника, то необходимо изменить емкость конденсатора связи и повторить процесс настройки.

Последний шаг - проверить правильность настроек. Для этого сначала одним концом, а затем другим концом вводят в настроенную цепь испытательный стержень, представляющий собой изолирующий стержень (или трубку), на одном конце которого закреплен ферритовый стержень, а на другом. , из меди.Если настройка выполнена правильно, то при приближении к полю катушки контура любого конца тестовой палочки сигнал на выходе приемника должен уменьшиться. В противном случае один из концов стика будет уменьшать сигнал, а другой - увеличивать. После настройки диапазона LH вы можете настроить диапазоны MH и HF таким же образом. Однако, как уже отмечалось, в диапазоне HF достаточно выполнить спаривание в двух точках: на нижней и верхней частотах диапазона. В большинстве радиостанций полоса KB разделена на несколько поддиапазонов.В этом случае точные частоты сопряжения имеют следующие значения!

Особенности настройки КВ диапазона. При настройке диапазона ВЧ сигнал от генератора можно услышать в двух местах шкалы настройки. Один сигнал является основным, а второй - так называемым зеркальным сигналом. Объясняется это тем, что в КВ диапазоне зеркальный сигнал подавляется намного хуже, поэтому его можно спутать с Основным сигналом. Поясним это на примере. На вход приемника подается напряжение частотой 12 100 кГц, то есть начало диапазона ВЧ.Чтобы получить на выходе преобразователя частоты частоту, равную промежуточной частоте, то есть 465 кГц, необходимо настроить гетеродин на частоту, равную 12 565 кГц. Когда гетеродин настроен на частоту на 465 кГц ниже принимаемого сигнала, т. е. 11 635 кГц, на выходе преобразователя также подается напряжение промежуточной частоты. Таким образом, промежуточная частота в приемнике будет получена на двух частотах гетеродина, одна из которых выше частоты сигнала на значение промежуточной частоты (правильная), а другая ниже (неправильная).В процентах разница между правильными и неправильными частотами гетеродина очень мала.

Следовательно, при настройке диапазона ВЧ следует выбрать из двух настроек гетеродина ту, которая получается с меньшим конденсатором конденсатора схемы или с более вывернутым сердечником катушки. Проверяется правильность настройки гетеродина при постоянной частоте генератора сигнала. Когда емкость (или индуктивность) гетеродина увеличивается, сигнал должен быть слышен еще в одном месте на шкале приемника.Вы также можете проверить правильность настройки гетеродина, не меняя настройки приемника. При изменении частоты генератор подает сигнал на частоту, равную двум промежуточным, т.е. 930 кГц, сигнал тоже должен быть слышен. Более высокая частота в этом случае называется зеркальным отображением, а сигнал более низкой частоты - основным.

Настройка антенного фильтра. Настройка высокочастотного блока начинается с настройки антенного фильтра. Для этого выходной сигнал генератора через антенный эквивалент подключается ко входу приемника.На шкале частот генератора задаются частота 465 кГц и глубина модуляции 30 ... 50%. Выходное напряжение генератора должно быть таким, чтобы выходной измеритель, подключенный для контроля выходного напряжения приемника, показывал напряжение порядка 0,5 ... 1 В. установить в положение ДВ, а стрелкой регулировки - на частоту 408 кГц. Вращая сердечник петли антенного фильтра, добиваются минимального напряжения на выходе приемника, при этом выходное напряжение генератора увеличивается по мере ослабления сигнала.

После завершения настройки все настроенные сердечники петлевых катушек, положение катушек магнитной антенны должно быть зафиксировано.

Привет! В этом обзоре я хочу рассказать о миниатюрном приемном модуле, работающем в УКВ (FM) диапазоне на частоте от 64 до 108 МГц. На одном из специализированных интернет-ресурсов наткнулся на картинку этого модуля, мне захотелось изучить и протестировать.

Я в восторге от радиоприемников, мне нравится коллекционировать их со школы. Были схемы из журнала «Радио», а были просто конструкторы.Каждый раз хотелось собрать ресивер все лучше и меньше. Последнее, что я собрал, это дизайн на микросхеме K174XA34. Тогда это казалось очень "крутым", когда в середине 90-х я впервые увидел работающую схему в радиомагазине, был впечатлен)) Однако прогресс идет вперед, и сегодня героя нашего обзора можно купить за "тройку". копейки ». Давайте посмотрим на это поближе.

Вид сверху.

Вид снизу.

Для шкалы рядом с монетой.

Сам модуль построен на микросхеме AR1310. Я не смог найти на него точных данных, по-видимому, он был сделан в Китае, и его точное функциональное устройство неизвестно. В интернете попадаются только коммутационные схемы. Поиск в Google показывает: «Это высокоинтегрированное однокристальное стерео FM-радио. У него хорошее качество аудиосигнала и отличное качество приема. AR1310 не требует микроконтроллеров и дополнительного программного обеспечения, кроме 5 кнопок.Рабочее напряжение от 2,2 В до 3,6 В. Потребление 15 мА, в спящем режиме 16 мкА ».

Описание и характеристики AR1310
- Диапазон частот приема FM 64-108 МГц
- Низкое энергопотребление 15 мА, в спящем режиме 16 мкА
- Поддерживает четыре диапазона настройки
- Использование недорогого кварцевого резонатора 32,768 кГц.
- Встроенная функция двустороннего автоматического поиска
- Поддержка электронного регулятора громкости
- Поддержка стерео или моно режима (когда 4 и 5 контактов закрыты, стерео режим отключен)
- Встроенный усилитель для наушников 32 Ом класса AB
- Не требует управляющих микроконтроллеров
- Рабочее напряжение 2. От 2 В до 3,6 В
- В корпусе SOP16

Распиновка и габаритные размеры модуля.

Распиновка микросхемы AR1310.

Схема подключения взята из Интернета.

Итак, я составил схему подключения модуля.

Как видите, проще некуда. Вам понадобятся: 5 кнопок часов, разъем для наушников и два резистора по 100 кОм. Конденсатор С1 может поставляться на 100 нФ, можно использовать 10 мкФ, а можно вообще не устанавливать.Емкости C2 и C3 от 10 до 470 мкФ. В качестве антенны - кусок провода (я взял МГТФ длиной 10 см, т.к. передающая вышка находится в моем следующем дворе). В идеале можно рассчитать длину провода, например, на 100 МГц, взяв четверть волны или одну восьмую. Для одной восьмой это будет 37 см.
Сделаю замечание по схеме. AR1310 может работать в разных диапазонах (видимо, для более быстрого поиска станций). Подбирается это комбинацией 14 и 15 выводов микросхемы, соединяющей их с массой или питанием.В нашем случае обе ноги сидят на VCC.

Приступим к сборке. Первое, с чем я столкнулся, это нестандартный шаг модуля между ведущими. Он составляет 2 мм, и в стандартную планировку его не уместить. Но это не беда, взял кусочки провода, я их просто спаял в виде ножек.


Хорошо смотрится)) Вместо макета решил использовать кусок PCB, собрав обыкновенный «флаер». В итоге у нас получилась вот такая доска. Размеры можно значительно уменьшить, используя ту же таблицу LUT и меньшие по размеру компоненты.Но других деталей я не нашел, тем более что это тестовый стенд для обкатки.

После подачи питания нажмите кнопку включения. Радио заработало сразу, без каких-либо наладок. Понравилось, что поиск станций работает практически мгновенно (особенно если их много в диапазоне). Переход от одной станции к другой составляет около 1 с. Уровень громкости очень высокий, на максимуме слушать неприятно.После выключения кнопки (спящий режим) запоминает последнюю станцию ​​(если не выключить полностью питание).
Тестирование качества звука (на слух) проводилось с наушниками «каплевидного» типа Creative (32 Ом) и наушниками «вакуумного» типа Philips (17,5 Ом). И в тех, и в других мне понравилось качество звука. Скрипов нет, низких частот хватает. Я паршивый меломан, но звучание усилителя этой микросхемы меня приятно порадовало. В Филипсе не смог выкрутить максимальную громкость, уровень звукового давления болит.
Так же замерил потребление тока в спящем режиме 16 мкА и в рабочем 16,9 мА (без подключения наушников).

При подключении нагрузки 32 Ом ток составлял 65,2 мА, при нагрузке 17,5 Ом - 97,3 мА.

В заключение скажу, что данный модуль радиоприемника вполне подходит для бытового использования. Собрать готовую магнитолу сможет даже школьник. Из «минусов» (точнее, даже не минусов, а особенностей) хотелось бы отметить нестандартный межконтактный шаг платы и отсутствие дисплея для отображения информации.

Замерил потребляемый ток (при напряжении 3,3 В), как видим результат налицо. При нагрузке 32 Ом - 17,6 мА, при 17,5 Ом - 18,6 мА. Это совсем другое дело !!! Сила тока незначительно менялась в зависимости от уровня громкости (в пределах 2 - 3 мА). Схема в обзоре исправлена.


Планирую купить +113 Добавить в избранное Обзор понравился +93 +177

Около десяти ... двенадцати лет назад радиолюбительские журналы часто публиковали статьи о восстановлении импортных приемников с диапазоном FM (88... 108 МГц) в диапазон УКВ-1 (65,8 ... 75,0 МГц). В то время вещание велось исключительно в диапазоне УКВ-1.

Сейчас ситуация кардинально изменилась. Воздух в диапазоне 100 ... 108 МГц практически везде заполнен. В продаже много импортных и отечественных радиоприемников с диапазоном УКВ-2 или с обычными (УКВ-1 и УКВ-2).

Поскольку УКВ-1 фактически «осиротел», огромный парк старых радиоприемников и магнитофонов остался «не у дел».Вы можете дать им вторую жизнь за счет относительно простой модификации УКВ-блоков этих приемников. В этом случае следует отметить следующие моменты. Переделка недорогих переносных приемников («ВЭФ», «Спорт», «Сокол», «Океан» и др.) Должна быть минимальной и обеспечивать прием 3 ... 7 радиостанций УКВ-2 в регионе. Для стационарных устройств более высокого класса с внешней УКВ антенной желательно сохранить все ее технические параметры (чувствительность, стабильность гетеродина, масштабность и т. Д.).).

Обычно блок УКВ радиоприемника содержит входную цепь, 1-2 каскада ДМВ, гетеродин, смеситель, каскады ДМВ. Как правило, это 4 (реже 5) контура ЖК. Имея принципиальную (а лучше и разводочную) схему радиоприемника, несложно определить все необходимые узлы (индукторы, емкости и т. Д.). Первую цепь усилителя ПЧ и все последующие каскады менять не нужно.

Понятно, что для диапазона 100 ... 108 МГц необходимо уменьшить емкость и индуктивность всех LC-цепей блока УКВ-1.Теория и практика утверждают, что емкость цепи изменяется пропорционально длине волны, а количество витков индуктора - корню квадратному из этой величины.

При переходе из диапазона УКВ-1 в диапазон УКВ-2 и с постоянными индуктивностями (количество витков катушек индуктивности не меняется), это вариант для переносных приемников для средних частот диапазонов (69,0 МГц и 104,0 МГц) - для контейнеров получаем следующее соотношение:

С УКБ-2 = 0.44 * С УКВ-1.

С учетом этого на практике более подходящим является следующее соотношение мощностей:

С УКБ-2 = (0,3 ... 0,35) * С УКВ-1.

Кроме того, в установках VHF можно в определенных пределах изменять индуктивность петлевых катушек путем вращения настраивающих сердечников. Обычно гетеродин блока УКВ-2 на диапазон 100 ... 108 МГц следует настраивать в пределах 110 ... 119 МГц (с запасом) на ПЧ = 10,7 МГц, а в пределах 106 ... 115 МГц при ПЧ = 6,5 МГц, т.е. выше частоты сигнала. На принципиальной схеме блока УКВ-1 отмечаем те емкости, которые будут полностью выпаяны из схемы, а также те емкости, которые будут заменены другими с меньшим номиналом. Обычно это миниатюрные дисковые керамические конденсаторы.

Конденсаторы нужно выбрать заранее, очистить и залудить клеммы, укорачивая их до минимума. Если нет устройства для точного измерения емкости, проблема, приведенная ниже в Таблице 1, частично поможет решить проблему, где размер и цвет конденсатора будут указывать на пределы номинальной емкости.

Таблица 1

Для наглядности можно сравнить номиналы емкостей радиоприемников «ВЭФ-221» и «ВЭФ-222», построенных по одним и тем же схемам с одинаковыми катушками индуктивности («ВЭФ-221» имеет диапазон 87,5 ... 108 МГц, «ВЭФ-222» - 65,8 ... 74,0 МГц). Эти данные взяты из заводского руководства по эксплуатации (таблица 2). В нем номинальные значения емкости указаны в пикофарадах.

стол 2

Аналогичные схемы блоков УКВ есть для радиоприемника ВЭФ-215 и магнитолы ВЭФ РМД-287С, поэтому данные таблицы 2 здесь также подходят для переделки блоков УКВ этих устройств.

Другой пример - съемный автоприемник типа «Урал-авто-2» (входная цепь, два каскада УВЧ на транзисторах ГТ322А, гетеродин на микросхеме серии 224 с индексом ЖА1 или ХА1). Во входной цепи в емкостном делителе С1-С2 измените С1 = 22 пФ на 5,1 ... 6,8 пФ, С2 = 33 пФ - на 10 ... 12 пФ. Конденсаторы С5, С7 и С14 по 33 пФ (последовательные конденсаторы с КПЭ 1-й, 2-й ступеней ДМВ и гетеродина) заменены на 12 ... 13 пФ.В схеме гетеродина ферритовый подстроечный сердечник (Ø 2,88 мм) заменен на резьбовой латунный сердечник (диаметр 3 мм). Другой пример - тюнер «Радиотехника Т-101-стерео» (блок УКВ на транзисторах КТ368А и КТ339А, перестройка - варикапы КВС111А). Демонтируются параллельные емкости СЗ = 15 пФ (входная цепь), С14 = 15 пФ (ДМВ), С18 = 9,1 пФ (гетеродин). Последовательные емкости C4 = 130 пФ, C13 = 130 пФ (входная цепь и ДМВ) изменяются на 43 ... 47 пФ, а C15 = 82 пФ (гетеродин) - на 27... 33 пФ. Для растяжки шкалы аккуратно припаиваем катушку контура гетеродина и раскручиваем 1,5 витка сверху катушки, а снизу 1 виток (отводим от 0,9 . .. 1,2 витка как было). Затем аккуратно припаяйте катушку на место.

Процесс переделки приемников УКВ удобно разделить на несколько этапов.

  1. Обеспечиваем доступ к блоку УКВ как со стороны деталей, так и со стороны печатных проводников, сняв крышки приемника и блока УКВ.
  2. Определяем LC-цепи входного контура, УВЧ, гетеродина, смесителя и первого контура усилителя ПЧ (последняя модификация не применяется).
  3. Тщательно припаяйте емкости, которые необходимо заменить и разобрать.
  4. Припаиваем новые заранее подготовленные емкости (с обрезанными и лужеными выводами) для каждой отдельной цепи УКВ-блока.
  5. Убедившись, что ошибок нет, и цепь не нарушена (нет плохой пайки, замыканий печатных дорожек и т. Д.), включаем питание ресивера и пытаемся услышать хотя бы одну мощную (в этом месте) станцию ​​УКВ. Одновременно вращаем ручку настройки приемника и сердечник гетеродина. Очень полезно иметь поблизости промышленный УКВ-2 приемник. Это поможет вам сразу определить нужную станцию ​​в настроенном приемнике. Услышав хотя бы еле слышную станцию, с помощью настроечных ядер катушек и настроечных конденсаторов входной цепи, ДМВ и смесителя мы добиваемся громкого приема этой станции.На этом этапе можно определить, нужно ли менять ферритовые сердечники на латунные и наоборот.
  6. Вращая сердечник катушки гетеродина, устанавливаем необходимое место для этой станции на шкале приемника (ориентируясь на промышленный приемник с диапазоном УКВ-2). Обычно участок перестраиваемой шкалы приемника, на котором расположены станции в диапазоне 100 ... 108 МГц, занимает очень незначительную часть проектной шкалы приемника (около трети).
  7. Осуществляем сопряжение цепей входной цепи, УВЧ и гетеродина перестраиваемого УКВ блока.В области около 100 МГц мы достигаем максимальной громкости станций вращением настроечных ядер входной цепи, УВЧ и смесителя, а в области около 108 МГц - вращением роторов настроечных конденсаторов тех же каскадов (в В этом случае нужно следить за положением ручек настройки приемника - максимальной пропускной способностью KPI или варикапов в начале диапазона и их минимальной мощностью в конце). Повторяем эту операцию 2-3 раза. В заключение необходимо уменьшить на 2... В 2,2 раза больше емкости в цепи AFC (если ее номинал превышает 5 ... 6 пФ). Последний этап необходимо провести в собранном УКВ-блоке через отверстия в крышках для регулировки емкостей и индуктивностей диэлектрической отверткой.

Эти общие правила изменения блоков VHF должны соблюдаться с различными схемами и конструкциями блоков. Кратко о приемных антеннах. Очевидно, что направленные антенны обеспечивают отличный прием, но их нужно повернуть. Автор для реконструированного тюнера «Т-101-стерео» использует один квадрат (параллельно два медных провода диаметром 1 мкм).8 мм при расстоянии между ними = 15 мм и периметре чуть меньше 3 м). Характеристическое сопротивление квадрата составляет около 110 Ом, поэтому он питается кабелем PRPPM - 2 х 1,2 (волновое сопротивление около 135 Ом). Высота мачты пятиэтажного дома около 9 метров. Плоскость площади перпендикулярна линии Кишинев - Бендеры - Тирасполь - Одесса. В результате слышно более 10 станций в Кишиневе и 3-4 мощных станции в Одессе.

Источники

  1. Краткое руководство дизайнера CEA (под редакцией Р.Варламов Г.). -М .: Сов. Радио, 1972, с. 275 286.
  2. В.Т. Поляков "Трансиверы прямого преобразования". - М .: 1984, с. 99.
  3. вечера. Терещук и др. Справочник радиолюбителей, часть 1. Киев: Техника, 1971, С.З0.
  4. «ВЭФ-221», «ВЭФ-222». Руководство по эксплуатации.
  5. Радиотехника (тюнер Т-101-стерео). Руководство по эксплуатации.
  6. А.Н. Мальтийский, А.Г. Подольский. Радиоприем в машине. - М .: Радио и связь, 1982, С.72.
  7. В. Колесников "Антенна для приема ЧМ".- Радиомир, 2001, N11, С.9.

Патент США на комбинированную схему подачи напряжения смещения и цепи отключения питания с избирательным смещением Патент (Патент № 5,045,717, выданный 3 сентября 1991 г.)

ОБЛАСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение относится к электронной схеме, в частности к схемам отключения питания и схемам смещения тока.

Уровень техники

В электронных пейджинговых системах, включающих портативные пейджинговые приемники с батарейным питанием, используются различные методы снижения энергопотребления приемников, чтобы минимизировать их общий размер и продлить срок службы батарей.Многие из существующих систем подают питание на схемы приемника только в прерывистые и / или заранее определенные периоды времени, в течение которых передаются данные для приемника. Проблема ограничения энергопотребления и продления срока службы батареи обостряется в миниатюрных радиоприемниках, встроенных в наручные часы-пейджер, например, описанных в патенте США №№ 460735; № 4713808, Gaskill et al. Небольшой размер и портативность приемника браслета, а также большое количество используемых схем по сравнению с числом, используемым в обычных электронных часах, делают снижение рассеиваемой мощности основным соображением при разработке наручных часов-пейджера.

В системе, описанной в патенте Gaskill, рабочий цикл радиоприемника очень короткий, поэтому для продления срока службы батареи желательно, чтобы рассеиваемая мощность в схемах приемника была практически нулевой в течение относительно длительных периодов, когда приемник работает. неактивный. Кроме того, желательно, чтобы задействованные схемы были нечувствительны к уменьшению или колебаниям напряжения источника питания, вызванным возрастом батареи, циклическим включением / выключением питания, сопротивлением соединительных проводов питания и т. Д.

В обычном способе переключения мощности на схему используется переключающее устройство, такое как транзистор с последовательным проходом; однако у таких схем есть несколько недостатков. Устройство последовательного прохода во включенном состоянии имеет соответствующее падение напряжения, которое вычитается из доступного напряжения питания. Такое падение напряжения является значительным в низковольтных устройствах с батарейным питанием.

Кроме того, ток должен потребляться в управляющем элементе устройства переключения мощности, например. g., базовый ток, необходимый для насыщения переключающего транзистора, больше, чем ток коллектора, деленный на бета. В случае устройства переключения pnp с низким коэффициентом бета, реализованного в типичном процессе биполярной интегральной схемы, оптимизированном для устройств npn, базовый ток переключающего устройства может составлять значительный процент от общего тока, и этот ток по существу тратится впустую.

Еще одним недостатком использования последовательных коммутационных устройств является значительная площадь кристалла, необходимая для коммутационного устройства, по которому проходит полный ток кристалла.

Можно использовать отдельный переключающий транзистор вне кристалла для улучшения бета-тестирования за счет дополнительной части и увеличения площади на плате. Переключающее устройство npn может быть использовано для уменьшения потребности в базовом токе, но такое устройство потребует базового напряжения выше напряжения батареи для низкого падения напряжения коллектор-эмиттер VCE, если коммутационное устройство будет размещено между положительным полюсом батареи. терминал и нагрузка. Следует отметить, что если пропускное устройство было размещено на пути заземления, его V.Падение sub.CE может отрицательно повлиять на сигналы, привязанные к земле.

Целью настоящего изобретения является создание улучшенной схемы включения-выключения, которая максимизирует срок службы батареи.

Другой целью настоящего изобретения является устранение необходимости в устройстве последовательной коммутации и, таким образом, устранение падения напряжения, обычно связанного с таким устройством.

Еще одна цель настоящего изобретения состоит в том, чтобы обеспечить двухпозиционный переключатель для электронной схемы, которая в выключенном состоянии требует небольшого количества энергии или не требует ее вообще.

Другой задачей изобретения является создание улучшенной схемы питания смещения для системы, которая имеет короткий рабочий цикл, за которым следует относительно длительное время отключения питания.

Другой целью настоящего изобретения является обеспечение улучшенного источника смещения микросхемы с двухпозиционным управлением переключением, которое приводит к практически нулевому потреблению тока из схем во время периодов покоя.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение новым способом комбинирует двухпозиционный переключатель и схемы подачи тока смещения для ряда функциональных схем.В соответствии с настоящим изобретением очень небольшой источник тока, не зависящий от источника питания, переключается внешним сигналом включения-выключения. Переключатель, который управляет небольшим независимым источником тока, сконфигурирован так, что переключатель не потребляет ток в выключенном состоянии. Небольшой независимый источник тока, в свою очередь контролирует температуру стабильного источник опорного напряжения через токовое зеркало. Выход источника опорного напряжения управляет множеством источников тока мастера. Эти главные источники тока, в свою очередь, управляют подачей тока смещения функциональной цепи через токовые зеркала.Таким образом, когда от внешнего источника принимается сигнал «включено» или «выключено», (а) небольшой независимый источник тока включается или «выключается», что, в свою очередь, (б) включает «включенный» эталонный источник стабильной температуры. или «выключено», которое (c) включает или выключает главные источники тока, что, в свою очередь, (d) управляет подачей тока смещения функциональной цепи.

Основные преимущества настоящего изобретения заключаются в том, что оно не потребляет ток в выключенном состоянии и не имеет последовательного переключателя с соответствующим падением напряжения.Функциональная цепи ток цепь питания смещения управляется от опорного напряжения через токовые зеркала и, следовательно, они работают при напряжении, которое находится относительно близко потенциал земли. Все напряжение питания (за исключением падения в цепях питания смещения) доступно для прикладных цепей.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖА

Хотя изобретение подробно изложено в прилагаемой формуле изобретения, другие цели, особенности, организация и способ действия изобретения станут более очевидными, и изобретение будет лучше всего понято при обращении к нижеследующему подробному описанию в сочетании с сопроводительный чертеж, на котором:

РИС.1 - схематическая блок-схема источника тока смещения микросхемы и пользовательских схем в соответствии с настоящим изобретением;

РИС. 2 - схематическая иллюстрация микросхемы, установленной на печатной плате размером с часы и включающей схемы, показанные на фиг. 1;

РИС. 3 - схематическая диаграмма цепей подачи тока смещения, показанных на фиг. 1;

РИС. 4 показан альтернативный вариант схемы 26а удаленного токового зеркала по фиг. 1;

РИС.5 - временная диаграмма отключения по току смещения в соответствии с настоящим изобретением; и

РИС. 6 иллюстрирует модификацию схемы по фиг. 3 для обеспечения программируемого управления током.

ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

Теперь обратимся к различным видам чертежа для более подробного описания компонентов, материалов, конструкции, функции, работы и других признаков настоящего изобретения с помощью ссылочных знаков. Фиг.На фиг.1 показана схема 10 смещения, подающая ток смещения во множество функциональных схем 12 системы, которые в описываемом в настоящее время варианте осуществления изобретения содержат компоненты биполярной интегральной схемы миниатюрного приемника поднесущей FM в наручных часах-пейджере, как описано выше патент на Gaskill et al. Рабочее напряжение VCC подается на схему 10 смещения и системные схемы 12 непосредственно от батареи 14 на шине 18; напряжение аккумуляторной батареи составляет от 2,2 до 3,5 вольт.

Ссылаясь на фиг. 2 в сочетании с фиг. 1 функциональные схемы 12 системы по фиг. 1 показаны как множество областей 20а функциональной схемы. . . n микросхемы 21 интегральной схемы, которая, например, может быть установлена ​​на печатной плате (PCB) 22, причем схема 10 смещения расположена среди областей 20a схемы. . . n для удобного распределения токов смещения. Функциональная схема может быть любой схемой, такой как логический вентиль, усилитель или бистабильный. Область функциональной схемы означает группу элементов микросхемы, которые составляют одну или несколько функциональных схем, которые выполняют определенную функцию и по конструкции могут быть удобно сгруппированы вместе в определенной области кристалла интегральной схемы.Элемент микросхемы означает компонент интегральной схемы, такой как резистор или транзистор; Микросхема означает по меньшей мере одну функциональную схему на кристалле интегральной схемы, образованную из взаимосвязанных элементов микросхемы. Такие элементы микросхемы могут, например, образовывать область функциональной схемы, содержащую полосу ПЧ, аудиоусилитель или матрицу хранения. Для простоты показаны только типичные части печатной платы 22 и соединительных проводников.

Транзисторные источники тока обычно используются в аналоговых интегральных схемах в качестве элементов смещения, что приводит к снижению чувствительности характеристик схемы к колебаниям источника питания и температуре.Кроме того, источники тока часто используют меньшую площадь кристалла, чем резисторы, чтобы обеспечить желаемый ток смещения, особенно когда требуемое значение тока смещения невелико. Как показано на фиг. 1, при включении питания в описанном здесь варианте осуществления изобретения системным схемам 12 в совокупности требуется около 15 миллиампер тока. Каждая из схемных областей 20a. . . n соединен внутри зоны проводом 23a. . . n к источнику тока 24а. . . n, один из которых символически проиллюстрирован на фиг.1 как один элемент 24a схемы 26a токового зеркала. Соответствующие схемы токового зеркала (не показаны), такие как схема 26a, предусмотрены в каждой из множества областей 20a схемы. . . п. Источник 24a тока отражает второй источник 28a тока схемы 26a токового зеркала, как более подробно описано ниже. Каждая из схем 26a токового зеркала. . . n в различных областях схемы 20a. . . n подключен проводом 30a. . . n к соответствующей схеме 32a токового зеркала. . .n в цепи смещения 10.

Питание подается на системные схемы посредством управляющего сигнала PWRUP1 включения питания на проводе 34 от микропроцессора (не показан), который управляет мощностью системы. Сигнал PWRUP1 представляет собой цифровой логический уровень КМОП, который управляет переключающей схемой 36 в заземлении независимого от источника тока источника 38. Независимый от источника питания источник тока - это источник, в котором токи смещения схемы зависят от напряжения. стандартное, кроме напряжения питания, например стабилитрон или напряжение база-эмиттер V.sub.BE транзистора. В данном варианте осуществления источник тока наилучшего режима, не зависящий от источника питания, представляет собой самосмещающийся источник тока 38, который вырабатывает ток, который напрямую зависит от выхода самого источника тока, тем самым устанавливая опорный ток, который относительно не зависит от напряжения источника питания. Ток, развиваемый в источнике 38 начального тока, зеркально отражается в другом источнике 39 тока, источники 38, 39 тока вместе образуют схему 40 токового зеркала, выход которой подается в опорную схему 42 запрещенной зоны.Схема 42 запрещенной зоны развивает температуры стабильное опорное напряжение 1,21 вольт, который распространяется на множество мастер-источников тока 44а. . . n в цепи смещения 10. Каждый из главных источников 44a тока. . . n включает в себя резистор 46a для задания тока на кристалле. . . n, и соединен с соответствующей одной из схем 32a токового зеркала. . . п.

Обращаясь к фиг. 2 схема 10 смещения расположена по центру среди других областей 20а функциональной схемы.. . n, и в то время как напряжение запрещенной зоны может быть распределено по схемам 20a. . . n, он будет подвержен падению напряжения из-за сопротивления в выводах, шума и т. д. Однако при наличии токов заданной величины для каждой из функциональных областей 20a микросхемы. . . n распределены по системе, важность падений напряжения приглушена. Источники тока 32a. . . n имеют выход с высоким импедансом и сопротивление в линиях 30a. . . n не влияет на величину токов.В различных точках использования устройства ток снова зеркально отражается, в каждом случае в одной из схем 26а зеркала тока. . . п. Хотя токи смещения дистанционно повторно отражаются в областях функциональной схемы, видно, что ток смещения может подаваться непосредственно в функциональную схему локально от источника 10 смещения, например, от источника тока 46.

Ссылаясь на фиг. 3 подробная схематическая диаграмма показывает схемы фиг. 1, которые реализованы в биполярной интегральной схеме.Схема 36 переключателя содержит диффузионный транзистор 50, контактирующий с подложкой, который имеет хорошие характеристики насыщения. База транзистора 50 подключена через резистор 51 100 кОм к земле, а через другой резистор 52 100 кОм - к сигнальному входу 34 PWRUP1. Транзистор 50, когда он активирован сигналом PWRUP1, обеспечивает возврат на землю для схемы 38 источника тока начальной загрузки. в узле 56.

Источник тока начальной загрузки 38 содержит первый боковой pnp (LPNP) транзистор 57, эмиттер которого подключен через резистор 58 номиналом 1 кОм к питающему напряжению V.sub.CC, второй LPNP-транзистор 60 и LPNP-транзистор 61 с диодным соединением, каждый из которых имеет эмиттер, подключенный через соответствующий резистор 62, 63 2 кОм к питающему напряжению VCC. Базы транзисторов 60, 61 общие, а коллектор транзистора 60 соединен с коллектором транзистора 65 и базой транзистора 57. Коллектор npn-транзистора 64 соединен с переходом база-коллектор диода 61. , а его эмиттер соединен с узлом 56. База транзистора 64 является общей с базами npn-транзисторов 65, 66 и с узлом 67 на переходе база-эмиттер npn-транзистора 68 с диодным соединением. Эмиттер транзистора 65 подключен через резистор 69 на 650 Ом к узлу 56, а эмиттеры транзистора 66 и транзистора 68 с диодным соединением подключены непосредственно к узлу 56.

Схема запуска 70 содержит резистор 72 100 кОм, соединенный последовательно с двумя диодно-подключенными транзисторами 73, 74 к заземляющему узлу 56, и диодно-подключенный транзистор 76, эмиттер которого подключен к узлу 77 между коллектором транзистора 57 и Резистор 78 15 кОм, который другим концом подключен к узлу 67.Коллектор-база диода 76 соединен с узлом 79 между резистором 72 и диодом 73.

Схема 38 источника тока самонастройки может работать в двух стабильных состояниях, в одном из которых в цепи протекает нулевой ток, а в другом - равные токи, протекающие через две ветви цепи. Схема 70 запуска служит для предотвращения состояния нулевого тока, гарантируя, что некоторый ток всегда течет в транзисторах схемы 38, и коэффициент усиления по току не падает до очень низкого значения.Если бы схема 38 была близка к состоянию нулевого тока, напряжение на базе транзистора 65 было бы равно или близко к земле, а напряжение в узле 67 было бы немного выше земли, что определяется токами утечки схемы. Напряжение в узле 79 составляет два падения диода над землей, поэтому на резисторе 78 появится напряжение, равное примерно одному падению диода, через которое ток будет течь в транзисторы 64-66, что, в свою очередь, вызовет ток в транзисторах. 57, 60, 61, тем самым избегая состояния нулевого тока.Когда схема 38 приближается к желаемому стабильному состоянию, падение напряжения на резисторе 78 становится достаточно большим для обратного смещения диода 76.

Источник тока 39 содержит два LPNP-транзистора 80, 81, эмиттеры которых подключены, соответственно, через резистор 82 2 кОм и резистор 83 1 кОм к напряжению питания VCC. Резистор 84 100 кОм подключен от VCC к узлу 85 между базами транзисторов 80, 81, а третий транзистор 86 LPNP, эмиттер которого подключен к узлу 85.Коллектор транзистора 86 заземлен, а его база соединена с коллектором транзистора 80 в узле 87, который соединен с коллектором транзистора 66 в источнике 38 начального тока. Коллектор транзистора 81 соединен с выходом узел 88. подача независимой эталонный ток разработан в источнике тока 38 и текут в транзисторе 66, отображается в транзисторе 81 и вводится в узел 88 на входе цепи опорного сигнала запрещенной зоны 42.

Схема запрещенной зоны развивает не зависящая от температуры опорного напряжения от источника 39 питания независимого от тока.Подробности работы схемы с запрещенной зоной, а также других отдельных схем, таких как источники тока и схемы токового зеркала, раскрытые в данном документе, хорошо известны и здесь не описываются. См., Например, PR Gray и RG Meyer, Analysis and Design of Analog Integrated Circuits, Wiley, New York, 1984. Опорная схема 42 запрещенной зоны содержит npn-транзистор 90, база которого подключена к узлу 88, а коллектор подключен. к питающему напряжению VCC и его эмиттер, подключенный к выходному узлу 92 схемы 42.Узел 92 подключен через резистор 93 12 кОм к узлу 94, соединяющему базу npn-транзистора 95 с коллектором npn-транзистора 96. База транзистора 96 подключена к переходу база-коллектор транзистора с диодной связью. 97, который включен последовательно с резистором 98 5 кОм между выходным узлом 92 и землей. Эмиттер транзистора 95 соединен с землей, а эмиттер транзистора 96 соединен через резистор 99 1,48 кОм с землей.

Ссылаясь на фиг.3 в сочетании с фиг. 1, типичный образец 44a эталонных источников 44a тока с привязкой к запрещенной зоне. . . п и соответствующая схема 32a тока зеркала содержат NPN-транзистор 102, имеющий свою базу, соединенную с выходным узлом 92 опорного контура запрещенной зоны 42. эмиттера транзистора 102 соединен через ток установления резистора 46a на землю, резистор 46a, имеющий значение 8,4 кОм в представленной на данный момент схеме. Коллектор транзистора 102 подключен к узлу 105 схемы 32a токового зеркала, который, в свою очередь, подключен к базе резистора 106 LPNP, коллектору резистора 107 LPNP и через резистор 108 2 кОм к базе транзистора. 107.Эмиттеры транзисторов 106, 107 подключены, соответственно, через резисторы 109, 110 номиналом 1 кОм к питающему напряжению V CC. Коллектор транзистора 106 подключен к выходному узлу 112, который может, например, подавать ток 50 мкА через провод 30a к соответствующему источнику 28a тока схемы 26a токового зеркала. Ток, развиваемый в эталонном источнике 44a тока с указанием запрещенной зоны, в данном случае 50 мкА, отражается в источнике тока транзистора 106 и подается в группу 20a функциональных схем (см. Фиг.2) микросхемы 21 через шину 30а. Требование тока смещения каждой из групп 20а функциональных схем. . . n предопределено конструкцией, а соответствующее значение тока предусмотрено конструкцией соответствующего задающего источника 44a тока посредством схем 32a токового зеркала. . . п. Токи индивидуально определяются в цепи 10 питания смещения, которая по существу расположена в центре микросхемы микросхемы, и выводятся из независимого от источника тока источника, привязанного к не зависящему от температуры напряжению.Отдельные токи смещения, распределяемые по функциональным областям схемы по всей микросхеме, дополнительно делают схемы менее чувствительными к изменениям напряжения питания из-за потерь в линии.

Несколько источников тока 44a. . . n, которые подключаются к напряжению запрещенной зоны и активируются им, создают токи смещения, определяемые напряжением запрещенной зоны и резисторами 46a. . . п. Токоустановочные резисторы 46а. . . Каждый n выбирается в соответствии с типом резистора, используемого в соответствующей одной из функциональных областей 20a схемы.. . n обеспечивает номинально постоянное усиление и падение напряжения в зависимости от допуска резистора. Эти токи смещения отражаются токовыми зеркалами 32a. . . n и распределяется по различным функциональным схемам вокруг кристалла для использования в качестве локальных опорных токов в схемах 26a токового зеркала. . . n локально для отдельных цепей.

Когда сигнал управления включением питания PWRUP1 падает до низкого уровня, базовое возбуждение снимается с транзистора 50 схемы 36 переключателя, и его напряжение коллектора поднимается до V. sub.CC, который отключает ссылку на источник тока 38 и отключает ток привода к источнику напряжения запрещенной зоны 42. Напряжение запрещенной зоны затем падает на землю выключения различных мастер источников тока 44а. . . n и текущие зеркала 32a. . . п, 26а. . . n, который удаляет ток смещения в функциональные области 20a схемы. . . n и отключает системные цепи 12.

Ссылаясь на фиг. 4 в сочетании с фиг. 1, тогда как схема 26a удаленного токового зеркала показана на фиг. 1 как имеющий два элемента, а именно.: источник 28a тока с локальным эталоном и элемент 24a зеркала тока, понятно, что удаленное зеркало 26m тока может включать в себя два или более элемента 24ma зеркала тока. . . mn, каждый из которых отражает локальный эталонный ток, развиваемый в источнике тока 28m, путем создания либо истинного зеркала эталонного тока, либо масштабированного тока, пропорционального эталонному току, причем величина масштабированных токов зависит от размера текущее зеркало 24ма. . . mn транзисторов относительно размера источника тока 28m транзистора.

Все системные схемы 12 подключены к источнику напряжения питания VCC, поэтому токи утечки все еще будут течь, когда источник 10 смещения отключен схемой 36 переключателя, как описано выше; если есть какие-либо значительные пути утечки в каких-либо транзисторах системных схем, которых может быть несколько сотен, износ батареи может происходить быстрее, чем хотелось бы. Однако процесс используется для формирования цепей 10 питания смещения и системных цепей 20а.. . n - процесс оксидной изоляции, который изолирует коллекторы транзисторов друг от друга с канавками, вытравленными в эпитаксиальном слое, канавки выстланы диоксидом кремния и заполнены поликристаллическим кремнием, процесс дает цепи с очень низким током утечки. Следовательно, когда требуемые токи смещения отключаются путем отключения сигнала PWRUP1, ток утечки от всех 700 до 800 транзисторов в системе очень низкий - порядка наноампер. Схемы, построенные с использованием обычных процессов изоляции соединений, также выиграют от этого метода; однако величина выключенного тока не будет такой низкой.

Ссылаясь на фиг. На временной диаграмме 5 видно, что ток системы IVCC, от времени выключения системы T до, когда сигнал PWRUP1 отключен, уменьшается с 15 мА до практически нулевого тока, менее 100 наноампер, в пределах 300 микросекунд. Естественно, точные цифры зависят от схемы, и изобретение будет работать в других средах.

Таким образом, один вариант осуществления изобретения обеспечивает источник смещения микросхемы, допускающий прерывистый рабочий цикл под внешним управлением.Питания смещения создает цепь смещение, полученное из источника тока, который ссылается на напряжения цепи опорного сигнал, который, в свою очередь, снабжен рабочим током от схемы источника опорного тока, соединенной с включением / выключением цепи, которая отключает источник опорного тока, который выключает ток смещения к микросхемам, при этом только ток утечки протекает в периоды покоя. Микросхемы могут быть реализованы, например, в биполярных интегральных схемах с оксидной изоляцией.

Второй вариант осуществления изобретения предусматривает, подача смещения Микросхемы способна прерывистый рабочий цикл под внешним управлением создает цепь смещение зеркальнога от источника тока опорного и подают ток смещения к функциональной цепи на чипе.Ток отражается в функциональной цепи и распределяется в ней. Схема переключателя отключает источник тока опорного во Силы- частей цикла Микросхемы службы, который отключает ток смещения на микросхемы, в результате чего только протекает ток утечки в течение периодов покоя.

Важный аспект настоящего изобретения является то, что ток цепь питания смещения Функциональной схемы управляется от опорного напряжения через токовые зеркала и, следовательно, они работают при напряжении, которое находится относительно близко потенциал земли.Все напряжение питания (за исключением падения в цепях питания смещения) доступно для прикладных цепей.

Цепи смещения тока требуются для целей смещения независимо от того, какой тип схемы выключения используется, следовательно, падение напряжения на цепи смещения не является штрафом, вызванным использованием схемы выключения настоящего изобретения.

Второй вариант осуществления настоящего изобретения показан на фиг. 6. В варианте осуществления, показанном на фиг. 6 - модификация схемы по фиг.3 обеспечивает программируемое управление током для выбираемого управления смещением помимо двухпозиционных функций, то есть подачи смещения переменной величины. Блок 46a 'на фиг. 6 заменяет резистор 46a на фиг. 3 для обеспечения питания программируемого смещения. Более конкретно, узлы 200 и 202 на фиг. 3 и 6 иллюстрируют размещение блока 46a 'в схеме, показанной на фиг. 3. Блок 46a 'включает в себя набор резисторов 204a-204n и соответствующие переключатели, например транзисторные устройства, 206а-206н. Первый конец каждого резистора 204 подключается к узлу 200, а противоположный конец каждого резистора 204 подключается к первой ножке соответствующего переключателя 206.Таким образом, каждый резистор 204 соединен последовательно с соответствующим переключателем 206. Оставшаяся ветвь каждого переключателя 206 затем подключается к узлу 202. Состояние, то есть проводимость каждого переключателя 206, контролируется соответствующим битом n-битного смещения. управляющее слово 208 хранится, например, в регистре 210 управления. Удельное сопротивление и, следовательно, величина тока между узлами 200 и 202 затем определяется значением, хранящимся в регистре 210. Количество резисторов 204, переключателей 206 и биты в регистре управления 210, т.е.е. значение n определяет степень доступного текущего контроля, чем больше значение n, тем точнее текущий контроль. Посредством подходящего выбора значений для резисторов 204 достигается широкий диапазон регулирования тока.

Управление переменным током смещения, как показано в данном документе, имеет множество применений. Например, обеспечение большего или меньшего тока смещения может обеспечить управление скоростью данной цепи. Кроме того, переменная скорость нарастания для операционного усилителя достигается посредством источника переменного смещения, в результате чего, например, выходное напряжение может быстрее перейти к желаемому напряжению за счет большей скорости нарастания. Путем выборочного применения управляющего слова 208 к регистру 210 обеспечивается соответствующая величина тока смещения.

В то время как принципы изобретения были теперь ясны в вышеупомянутом иллюстративном варианте осуществления, специалистам в данной области техники будут сразу очевидны многие модификации конструкции, расположения, пропорций, элементов, материала и компонентов, используемых на практике изобретение и другие, которые особенно адаптированы для конкретных условий и эксплуатационных требований без отклонения от этих принципов.Поэтому прилагаемая формула изобретения предназначена для охвата и охвата любых таких модификаций в пределах только истинной сущности и объема изобретения.

RF-связь

Драйверы Nvidia grid k2

HD Communications Corp. предлагает широкий спектр продуктов для ВЧ и СВЧ. Продукты включают в себя: сверхширокополосные усилители и узкополосные усилители, SSPA, преобразователи частоты и микшеры ... Система управления скоростью автомобиля с использованием радиочастотного сигнала Связь - бесплатно скачать в формате Powerpoint Presentation (.ppt / .pptx), PDF-файл (.pdf), текстовый файл (.txt) или просмотрите слайды презентации в Интернете. Scribd - крупнейший в мире сайт социальных сетей для чтения и публикации. Связь в диапазонах VLF и LF Полосы очень низких частот (VLF) и LF изначально использовались для радиотелеграфии. Поскольку длины волн были в километровом диапазоне и выше (30 кГц имеет длину волны 10 километров, или около 6,2 мили), пришлось использовать огромные антенны. С сегодняшними технологиями это больше не фактор. Связь в СЧ и ВЧ диапазонах Среднечастотные (СЧ) и высокочастотные (ВЧ) диапазоны используются не только ВМФ, но и частично... Радиочастотный сигнал, который требует полосы частот 25 кГц для доставки понятной информации. Режим ожидания Один из двух режимов, которые можно запрограммировать в системе, чтобы можно было выполнить групповой вызов объявления. ƒРежим работы системы радиосвязи, в котором каждый конец может передавать и принимать, но не одновременно. ƒПримечание: обмен данными является двунаправленным на той же частоте, но однонаправленным на протяжении всего сообщения. Устройства должны быть трансиверами. Применимо к большинству систем TDD и TDMA.Просмотрите ресурсы на веб-сайте IABC. С 1970 года мы устанавливаем мировой стандарт качества для профессиональных коммуникаторов. Свяжитесь с нами сегодня! Trott Communications Group предоставляет независимые инженерные и консультационные услуги в области радиочастот (RF) для клиентов из частного и государственного секторов, включая агентства общественной безопасности, федеральные агентства, службы быстрого реагирования, коммунальные службы, поставщиков сотовой связи / PCS, пользователей частной наземной мобильной радиосвязи и владельцев / менеджеров объектов. Наши инженеры и консультанты готовы решить все ваши проблемы с беспроводной связью - от нормативной помощи до крупных обновлений системы.RF / IF и RFID - комплекты для оценки и разработки RF, платы есть в наличии у DigiKey. Заказать сейчас! RF / IF и RFID отправляются в тот же день, 7 июля 2017 г. · Я могу просто дать вам 2 наиболее часто используемых: амплитудная модуляция (AM) и частотная модуляция (FM). Радиочастота является носителем информации для достижения больших расстояний. со скоростью света. Он передает такую ​​информацию, как голос или звуковая частота (AF). При модуляции AM происходит модуляция амплитуды несущей RF.

Trencor 1660

В курсе «Радиочастотная связь» студенты знакомятся с радиочастотной (РЧ) передачей как в проводных, так и в непроводных (беспроводных) средах.Будут представлены высокочастотные сигналы и свойства среды распространения. Технологии связи и эксплуатационные требования радикально изменились с тех пор, как впервые была проведена оценка подводного электромагнетизма. Компания Wireless Fiber Systems стала пионером коммерческих разработок в этой области и выпустила первый в мире продукт для подводной ЭМ-связи с уникальными возможностями. Снятые с производства настольные коротковолновые приемники: Ameco: R5, R5A: SWL-4: AOR: AR-3030: AR-7030 +, AR-7030: Atlas: RX-110: Bearcat: DX1000: Collins: 51J-4 Радиочастотный сигнал является электромагнитная волна, которую системы связи используют для передачи информации по воздуху из одной точки в другую. Радиочастотные сигналы используются уже много лет. Они предоставляют средства для передачи музыки на FM-радио и видео на телевизоры. Фактически, радиочастотные сигналы являются наиболее распространенным средством передачи данных по беспроводной сети. Радиочастотные компоненты Компания Основанная в 1996 году, компания Tongyu Communication Inc., основанная в 1996 году как первый производитель антенн для базовых станций в Китае, в настоящее время является мировым лидером в разработке сверхширокополосных устройств и производстве продукции для антенных линий. Узнайте об основных принципах радиочастотной (РЧ) и беспроводной связи, включая основные функции, общие характеристики и ключевые параметры...

Jquery заменить выделенный текст в div

13 июня, 2017 · Термин RF (радиочастота) измеряется в единицах, называемых Гц (герц), которые обозначают количество циклов в секунду при передаче радиосигнала. Один Гц (герц) равен одному циклу в секунду; Радиоволны колеблются от 1000 кГц до миллионов МГц и до миллиардов ГГц циклов в секунду. Микроволны - это своего рода радиоволны с более высокими частотами. 8 января 2018 г. · Графическая диаграмма распределения радиочастотного спектра в формате PNG (2017 г.) На диаграмме показано, как радиочастотный спектр распределяется между службами радиосвязи в Папуа-Новой Гвинее.Он основан на Плане использования спектра или Таблице распределения частот Папуа-Новой Гвинеи (2017), который, в свою очередь, основан на Международной электросвязи ...

Построить nfa из обычной грамматики

RF Communications, Сан-Антонио, Техас. 1,4 тыс. Лайков. Небольшой быстроразвивающийся бизнес с ветераном. Дополнительную информацию о радиосвязи можно найти на Facebook. Режим работы системы радиосвязи, при котором каждый конец может передавать и принимать, но не одновременно. ƒПримечание: обмен данными является двунаправленным на той же частоте, но однонаправленным на протяжении всего сообщения.Устройства должны быть трансиверами. Применимо к большинству систем TDD и TDMA. Радиочастотный (RF) сигнал относится к беспроводному электромагнитному сигналу, используемому в качестве формы связи, если речь идет о беспроводной электронике. Радиоволны - это форма электромагнитного излучения с определенными радиочастотами в диапазоне от 3 кГц до 300 ГГц. Частота относится к скорости колебаний (радиоволн). RF; Полная форма: Связь в видимом свете: Радиочастота: электромагнитные помехи На связь VLC не влияют электромагнитные источники.На радиочастотную связь влияют электромагнитные источники. Потребляемая мощность Меньше, это энергоэффективная система. Высокая, это энергоэффективная система. Пропускная способность Высокая Низкая Проблема безопасности

Amphtml validator

18 июня 2017 г. · Потратьте несколько минут на чтение этого руководства по двусторонней радиочастоте и изучите основы двусторонней радиочастоты. Вы лучше поймете, как Федеральная комиссия по связи (FCC) выделила определенные радиодиапазоны для частного, общественного и коммерческого использования.Shanghai Haojin Communication Technology Co., Ltd. - высокотехнологичное предприятие, специализирующееся на проектировании, разработке, производстве и продаже устройств с программируемым затуханием и радиочастотных устройств. Штаб-квартира Китая находится в Шанхае. Есть три представительства в Шанхае, Пекине и Гуанчжоу. Планы использования радиочастотного спектра. Окончательные планы использования радиочастотного спектра; Проекты планов радиочастотного спектра; Уведомления. Приглашение к предварительной регистрации лицензий сообщества на звуковое вещание; Обзор Регламента международной электросвязи 2012 г .; Процесс лицензирования для ИС IMT Spectrum Communication включает в себя полный набор ИС обнаружения FM-волн, схем смесителей и усилителей, в которых используются коммуникационные технологии, разработанные на основе нашего многолетнего инженерного опыта.Радиочастотное устройство оптимально для каждого приложения, такого как переключатели и малошумящие усилители сотовых телефонов, беспроводные локальные сети, GPS и другие. См. Полный список на fieldengineer.com Больше не показывать мне это. Добро пожаловать! Это один из более чем 2200 курсов на OCW. Найдите материалы для этого курса на страницах, связанных слева. MIT OpenCourseWare - это бесплатная и открытая публикация материалов из тысяч курсов MIT, охватывающих всю учебную программу MIT. Microwave Communications Laboratories, Inc. (MCLI) - инновационный лидер в разработке и производстве компонентов СВЧ-диапазона в отрасли связи СВЧ-диапазона.За более чем 30 лет компания Microwave Communications Laboratories, Inc. (MCLI) заработала прочную репутацию в области разработки и производства высококачественных прецизионных пассивных и активных радиочастотных и микроволновых компонентов. В телекоммуникационных СМИ: Радиочастотный спектр. До 1930 года радиоспектр выше 30 мегагерц практически не содержал искусственных сигналов. Сегодня гражданские радиосигналы заполняют радиочастотный спектр в восьми диапазонах частот, начиная от очень низких частот (VLF), начиная с 3 килогерц и заканчивая чрезвычайно высокими частотами (EHF),…Читать далее. 29 июня 2016 г. · Реализации классифицируются с точки зрения мощности передачи РЧ и, следовательно, дальности связи по четырем классам. Устройства класса 1 имеют теоретическую дальность прямой видимости до 100 м; Класс 4 всего около 0,5 м. Связь Марсоход Perseverance на Марсе 2020 имеет три антенны, которые служат как его «голосом», так и «ушами». Они расположены на палубе оборудования марсохода (ее «спине»). Наличие нескольких антенн обеспечивает операционную гибкость и возможности резервного копирования на всякий случай.Антенны на палубе марсохода: Сверхвысокочастотная антенна

Загрузка клиента бота Discord

Радиосвязь является важным звеном в системе УВД. Связь может быть прочной связью между пилотом и диспетчером или может быть разорвана с удивительной скоростью и катастрофическими результатами. Здесь обсуждаются основные процедуры для новых пилотов, а также освещаются концепции безопасной эксплуатации для всех пилотов. обеспечивает полудуплексную беспроводную радиочастотную связь для скорости передачи пакетов 2 Мбит / с. PRISM обеспечивает 70 мВт РЧ мощности на антенне, что обеспечивает непрерывную передачу данных на расстоянии до 400 футов в помещении и 1000 футов на открытом воздухе.Для получения дополнительной информации см. «Замечания по применению Intersil» AN9624 PRISM DSSS PC Card Описание беспроводной локальной сети. Основы связи Группа радиочастотной электроники. Группа RF Electronics проводит теоретические и экспериментальные исследования с целью разработки основ метрологии, специальных методов измерения и эталонов, необходимых для развития как традиционных, так и микросхемных технологий волноводного излучения; для характеристики активных и пассивных устройств и сетей; и для предоставления услуг по измерению параметров рассеяния, мощности, формы волны, шума, свойств материала и других основных величин.Основанная в 1999 году компания GrenTech - это высокотехнологичное предприятие, специализирующееся на исследованиях и разработках и производстве систем беспроводной связи и радиочастотной продукции. В 2006 году мы заняли 15-е место в рейтинге Nasdaq «Топ-50 производителей коммуникационного оборудования в Китае». Ламинат Taconic RF можно резать, сверлить, фрезеровать, покрывать и фрезеровать, используя принятые методы для ламинатов PTFE / тканого стекловолокна. стабильны и устойчивы к ...

Таблица заработной платы инженера-программиста

Викинги сезон 4 серия 11 reddit

Лопающийся шум сзади автомобиля при повороте

Jabiru 3300 turbo

скинов Minecraft

entity 303

Схема FM-приемника с печатной платой - Простая схема

Если мы хотим построить или узнать о схеме FM-приемника.У него много схем. Но теперь я покажу вам две идеи схем.

Первая - очень старая схема, в которой используются только транзисторы. И другой, использующий микросхему IC.

Даже обе схемы представляют собой небольшую схему FM-радиоприемника. Но работает хорошо, хотя чувствительность оставляет желать лучшего.

Старая схема FM-приемника на транзисторе

Эта схема подходит только для обучения. См. Схему ниже.

Принцип этой схемы заключается в использовании частотной цепи генератора.Которая состоит из Q2 и Q3. Они работают, производя синхронизацию частоты с полученной частотой.

Тогда Q1 действует как предусилитель более широкого диапазона частот УКВ. Мы можем вырезать Q1. Затем подключите антенну к C4. Но чувствительность этой схемы снизится.

Рисунок 1: Схема FM-приемника на транзисторах

Затем мы можем настроить C5 в цепи генератора частоты. Для управления частотой от 87 МГц до 108 МГц.

А частота входящей синхронизации с частотой самого генератора.Следовательно, отклонение частоты сигнала, полученного от антенны, к звуковому сигналу.

Какая частотная модуляция происходит через VR1 + R5. И схема фильтра нижних частот, R6 / C6 будет частотой звука. Затем, после усиления Q4 и Q6, и вход на выход C9 соответственно.

Детали катушек

  • L1
    Оберните 25 медный провод с эмалевым покрытием SWG на воздушном сердечнике из 10 витков с внутренним диаметром около 3 мм.
  • L2
    13 витков 25 SWG с внутренним диаметром около 3 мм.
  • L3
    4 витка 18 SWG с внутренним диаметром около 5 мм.

Схема FM-тюнера с использованием TDA7000

В настоящее время я прошу вас опробовать готовую ИС. Это просто и экономично. Кроме того, его также легко создавать и легко настраивать.

См. Схему ниже.

В старину простой человек будет строить радиоприемники FM, сам, как очень сложно, а когда закончится, тоже малоэффективен.

Но теперь сложность этих схем собрана в единой ИС. Если брать вместе с другими минимальными аксессуарами, они могут принимать чистую частоту FM.

Схема FM-тюнера - радиоприемник, принимающий сигналы от радиостанций.

Для тюнера, который сейчас будет представлен в виде небольших радиоприемников. Но не менее старый тюнер в использовании довольно сложен.

Как работает схема FM-тюнера

Эта схема предназначена для простого создания, без хлопот и меньшего использования оборудования.Важная часть микросхемы TDA7000, которая действует как приемник FM-радио, имеет несколько аксессуаров, поэтому этот тюнер небольшой.


- Внутренняя интегральная схема TDA7000 включает в себя: R.F. входной каскад, микшер, гетеродин, I.F. усилитель / ограничитель, квадратурный демодулятор FM-детектор, фазовый демодулятор, детектор отключения звука, переключатель отключения звука


Схема дешевого FM-тюнера от TDA7000

- Антенна в качестве приемника через C1 в схему полосового фильтра, L1 к контакту 13 и 14 из IC1.
- Конденсатор C2 - это сигнал D-связи,
- Конденсатор C5-C10 - это частотный фильтр для схемы усилителя.
- Контакт 6 используется для настройки станции. С комбинацией C11, VC1 и L2 для выбора желаемого сигнала.
- Контакт 16 к отрицательной клемме источника питания.
- И контакт 5 к положительным клеммам источника питания, через проходные R1 и C3, оба являются фильтрами напряжения.
- Конденсатор C4 шунтирует высокую частоту на землю.
- Контакт 2 является выходом схемы, оба R2 и C12 как сигнал DM проходят через C13
- VR1 регулирует звук, проходящий через C15 на выход, этот выход должен соединяться со схемой усилителя мощности, чтобы использовать далее.

Как собрать

Прежде всего подготовьте устройство, готово. После этого медный узор печатной платы

Как сделать L1 и L2
  • L1
    Оберните медный провод № 18 вокруг сердечника диаметром 3 мм, 23 витка, затем вытащите сердечник.
  • L2,
    Оберните эмалированный медный провод № 24 с диаметром жилы 3 мм на 6 витков, затем вытяните жилу.


Кладем первый резистор. Затем поместите гнездо IC L1, L2, C, VR и VC1, соответственно, для L1, L2, нам нужно, чтобы нога поцарапала, раствор для покрытия сначала удаляется.А потом все в комплекте спаять. Для антенны, если антенны нет, может быть трудно подключить провод на 2 ножках вместо

Медная разводка печатной платы схемы тюнера FM TDA7000.


Компоновка компонентов схемы FM-тюнера с использованием TDA7000

В списках покупок

Резисторы 0,25 Вт, допуск: 5%
R1: 47 Ом
R2: 22K

Электролитические конденсаторы
C1: 1009µF , C15: 1 мкФ 16 В

Керамические конденсаторы
C1: 220F 50 В (221)
C2, C4: 0.047 мкФ 50 В (474 ​​кОм)
C5, C10: 0,033 мкФ 50 В (332 кОм)
C6: 0,1 мкФ 50 В (104 кОм)
C7, C8: 330 пФ 50 В (331)
C9, C14: 0,01 мкФ 50 В (103 кОм)
C11: 30 пФ 50 В (103 кОм)
C12: 0,001 мкФ 50 В (102 кОм)

Настройка схемы FM-тюнера

Подключите выход схемы тюнера к входу усилителя. Тогда? источник питания схемы, использующей энергию от 4,5 до 9 В. VR1 регулирует положение максимума, а затем постепенно поворачивает громкость усилителя, слушайте динамик, попробуйте повернуть VC1 и настройку FM.Если нет, попробуйте попасть в точку G VC1 (она написана на триммере). Пока не получу волну, конец мелодии.

Читайте также:

Ремонт


Когда мы построим схему, она закончена, но устройство не работает. Если вы уверены, где разместить оборудование, оно не разобьется, согласно следующим рекомендациям.

  1. Нет никаких признаков звука. C13, C15, VR1 могут отсутствовать, C12, C14 могут быть короткими или IC может быть повреждена.
  2. Прием только 1-2 станции, триммер (VC1) может отсутствовать или поврежден.
  3. Не может получить сигнал, но звук искажен. попробуйте проверить керамику C, может протечь или испортиться.
  4. На выводе 5 IC1 R1 отсутствует питание, может отсутствовать C3, C4 замкнут.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
