Восемь простых схем на транзисторах для начинающих радиолюбителей

Приведены несколько схем простых устройств и узлов, которые могут быть изготовлены начинающими радиолюбителями.

Однокаскадный усилитель ЗЧ

Это простейшая конструкция, которая позволяет продемонстрировать усилительные способности транзистора Правда, коэффициент усиления по напряжению невелик – он не превышает 6, поэтому сфера применения такого устройства ограничена.

Тем не менее его можно подключить, скажем, к детекторному радиоприемнику (он должен быть нагружен на резистор 10 кОм) и с помощью головного телефона BF1 прослушивать передачи местной радиостанции.

Усиливаемый сигнал поступает на входные гнезда X1, Х2, а напряжение питания (как и во всех остальных конструкциях этого автора, оно составляет 6 В – четыре гальванических элемента напряжением по 1,5 В, соединенных последовательно) подается на гнезда ХЗ, Х4.

Делитель R1R2 задает напряжение смещения на базе транзистора, а резистор R3 обеспечивает обратную связь по току, что способствует температурной стабилизации работы усили теля.

Рис. 1. Схема однокаскадного усилителя ЗЧ на транзисторе.

Как происходит стабилизация? Предположим, что под воздействием температуры увеличился ток коллекто ра транзистора Соответственно увеличится падение напряжения на резисто ре R3. В итоге уменьшится ток эмитте ра, а значит, и ток коллектора – он достигнет первоначального значения.

Нагрузка усилительного каскада – головной телефон сопротивлением 60.. 100 Ом. Проверить работу усилителя несложно, нужно коснуться входного гнезда Х1 например, пинцетом в телефоне должно прослушиваться слабое жужжание, как результат наводки пере менного тока. Ток коллектора транзис тора составляет около 3 мА.

Двухкаскадный УЗЧ на транзисторах разной структуры

Он выполнен с непосредственной связью между каскадами и глубокой отрицательной обратной связью по постоянному току, что делает его режим независящим от температуры окружающей среды. Основа температурной стабилизации – резистор R4, работаю щий аналогично резистору R3 в предыдущей конструкции

Усилитель более “чувствительный” по сравнению с однокаскадным – коэффициент усиления по напряжению достигает 20. На входные гнезда можно подавать переменное напряжение амплитудой не более 30 мВ, иначе возникнут искажения, прослушиваемые в головном телефоне.

Проверяют усилитель, прикоснувшись пинцетом (или просто пальцем) входного гнезда Х1 – в телефоне раздастся громкий звук. Усилитель потребляет ток около 8 мА.

Рис. 2. Схема двухкаскадного усилителя ЗЧ на транзисторах разной структуры.

Эту конструкцию можно использовать для усиления слабых сигналов например, от микрофона. И конечно он позволит значительно усилить сигнал ЗЧ, снимаемый с нагрузки детекторного приемника.

Двухкаскадный УЗЧ на транзисторах одинаковой структуры

Здесь также использована непосредственная связь между каскадами, но стабилизация режима работы несколько отличается от предыдущих конструкций.

Допустим, что ток коллектора транзистора VТ1 уменьшился Падение напряжения на этом транзисторе увеличится что приведет к увеличению напряжения на резисторе R3, включенном в цепи эмиттера транзис тора VТ2.

Благодаря связи транзисторов через резистор R2, увеличится ток базы входного транзистора, что приведет к увеличению его тока коллектора. В итоге первоначальное изменение тока коллектора этого транзистора будет скомпенсировано.

Рис. 3. Схема двухкаскадного усилителя ЗЧ на транзисторах одинаковой структуры.

Чувствительность усилителя весьма высока – коэффициент усиления достигает 100. Усиление в сильной степени зависит от емкости конденсатора С2 – если его отключить, усиление снизится. Входное напряжение должно быть не более 2 мВ.

Усилитель хорошо работает с детекторным приемником, с электретным микрофоном и другими источниками слабого сигнала. Ток, потребляемый усилителем – около 2 мА.

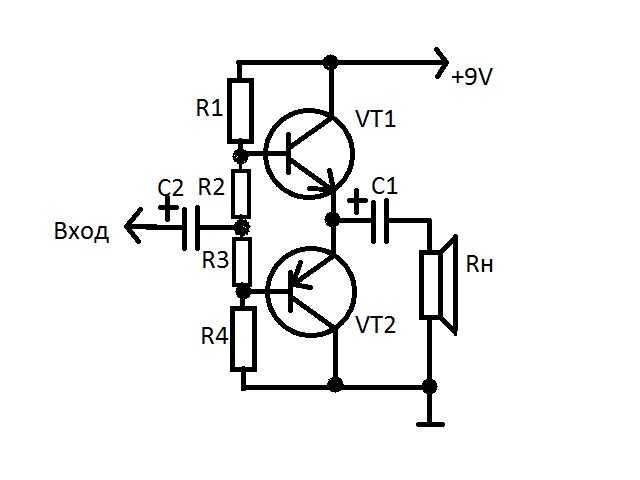

Двухтактный усилитель мощности ЗЧ на транзисторах

Он выполнен на транзисторах разной структуры и обладает усилением по напряжению около 10. Наибольшее входное напряжение может быть 0,1 В.

Усилитель двухкаскадный первый собран на транзисторе VТ1 второй – на VТ2 и VT3 разной структуры. Первый ка скад усиливает сигнал ЗЧ по напряжению причем обе полуволны одинаково. Второй – усиливает сигнал по току но каскад на транзисторе VТ2 “работает” при положительных полуволнах, а на транзисторе VT3 – при отрицательных.

Рис. 4. Двухтактный усилитель мощности ЗЧ на транзисторах.

Режим по постоянному току выбран таким что напряжение в точке соединения эмиттеров транзисторов второго каскада равно примерно половине напряжения источника питания.

Это достигается включением резистора R2 обратной связи Ток коллектора входного транзистора, протекая через диод VD1, приводит к падению на нем напряжения. которое является напряжением смещения на базах выходных транзисторов (относительно их эмиттеров), – оно позволяет уменьшить искажения усиливаемого сигнала.

Нагрузка (несколько параллельно включенных головных телефонов либо динамическая головка) подключена к усилителю через оксидный конденсатор С2.

Если усилитель будет работать на динамическую головку (сопротивлением 8 -. 10 Ом), емкость этого конденсатора должна бы ь минимум вдвое больше Обратите внимание на подключение нагрузки первого каскада – резистора R4 Его верхний по схеме вывод соединен не с плюсом питания, как это обычно делается, а с нижним выводом нагрузки.

Это так называемая цепь вольтодобавки, при которой в базовую цепь выходных транзисторов поступает небольшое на пряжение ЗЧ положительной обратной связи, выравнивающее условия работы транзисторов.

Двухуровневый индикатор напряжения

Такое устройство можно использовать. например, для индикации “истощения” батареи питания либо индикации уровня воспроизводимого сигнала в бытовом магнитофоне. Макет индикатора позволит продемонстрировать принцип его работы.

Рис. 5. Схема двухуровневого индикатора напряжения.

В нижнем по схеме положении движка переменного резистора R1 оба транзистора закрыты, светодиоды HL1, HL2 погашены. При перемещении движкарезистора вверх, напряжение на нем увеличивается. Когда оно достигнет напряжения открывания транзистора VТ1 вспыхнет светодиод HL1

Если продолжать перемещать движок. наступит момент, когда вслед за диодом VD1 откроется транзистор VТ2. Вспыхнет и светодиод HL2. Иными словами, малое напряжение на входе индикатора вызывает свечение только светодиода HL1 а большее обоих светодиодов.

Плавно уменьшая входное напряжение переменным резистором, заметим что вначале гаснет светодиод HL2, а затем – HL1. Яркость светодиодов зависит от ограничительных резисторов R3 и R6 при увеличении их сопротивлений яркость падает.

Чтобы подключить индикатор к реальному устройству, нужно отсоединить верхний по схеме вывод переменного резистора от плюсового провода источника питания и подать контролируемое напряжение на крайние выводы этого резистора. Перемещением его движка подбирают порог срабатывания индикатора.

При контроле только напряжения источника питания допустимо установить на месте HL2 светодиод зеленого свечения АЛ307Г.

Трехуровневый индикатор напряжения

Он выдает световые сигналы по принципу меньше нормы – норма – больше нормы. Для этого в индикаторе использованы два светодиода красно го свечения и один – зеленого.

Рис. 6. Трехуровневый индикатор напряжения.

При некотором напряжении на движке переменного резистора R1 (напряжение в норме) оба транзистора закрыты и (работает) только зеленый светодиод HL3. Перемещение движка резистора вверх по схеме приводит к увеличению напряжения (больше нормы) на нем открывается транзистор VТ1.

Светодиод HL3 гаснет, а HL1 зажигается. Если движок перемещать вниз и уменьшать таким образом напряжение на нем (‘меньше нормы”) транзистор VТ1 закроется, а VТ2 откроется. Будет наблюдаться такая картина: вначале погаснет светодиод HL1, затем зажжется и вскоре погаснет HL3 и в заключение вспыхнет HL2.

Из-за низкой чувствительности индикатора получается плавный переход от погасания одного светодиода к зажиганию другого еще не погас полностью например, HL1, а уже зажигается HL3.

Триггер Шмитта

Как известно это устройство ис пользуется обычно для преобразования медленно изменяющегося напряжения в сигнал прямоугольной формыКогда движок переменного резистора R1 находится в нижнем по схеме положении транзистор VТ1 закрыт.

Напряжение на его коллекторе высокое, в результате транзистор VТ2 оказывается открытым а значит, светодиод HL1 зажжен На резисторе R3 образуется падение напряжения.

Рис. 7. Простой триггер Шмитта на двух транзисторах.

Медленно перемещая движок переменного резистора вверх по схеме, удастся достичь момента когда произойдет скачкообразное открывание транзистора VТ1 и закрывание VТ2 Это случится при превышении напряжения на базе VТ1 падения напряжения на резисторе R3.

Светодиод погаснет. Если после этого перемещать движок вниз триггер возвратится в первоначальное положение – вспыхнет светодиод Это произойдет при напряжении на движке меньшем чем напряжение выключения светодиода.

Ждущий мультивибратор

Такое устройство обладает одним устойчивым состоянием и переходит в другое только при подаче входного сигнала При этом мультивибратор формирует импульс своей длительности независимо от длительности входного. Убедимся в этом проведя эксперимент с макетом предлагаемого устройства.

Рис. 8. Принципиальная схема ждущего мультивибратора.

В исходном состоянии транзистор VТ2 открыт, светодиод HL1 светится. Достаточно теперь кратковременно замкнуть гнезда Х1 и Х2 чтобы импульс тока через конденсатор С1 открыл транзистор VТ1. Напряжение на его коллекторе снизится и конденсатор С2 окажется подключенным к базе транзистора VТ2 в такой полярности, что тот закроется. Светодиод погаснет.

Конденсатор начнет разряжаться ток разрядки потечет через резистор R5, удерживая транзистор VТ2 в закрытом состоянии Как только конденсатор разрядится, транзистор VТ2 вновь откроется и мультивибратор перейдет снова в режим ожидания.

Длительность формируемого мультивибратором импульса (продолжительность нахождения в неустойчивом состоянии) не зависит от длительности запускающего, а определяется сопротивлением резистора R5 и емкостью конденсатора С2.

Если подключить параллельно С2 конденсатор такой же емкости, светодиод вдвое дольше будет оставаться в погашенном состоянии.

И. Бокомчев. Р-06-2000.

Как читать электрические схемы с транзистором

В прошлой статье мы рассматривали схему без биполярного транзистора. Для того, чтобы понять, как работает транзистор, мы с вами соберем простой регулятор мощности свечения лампочки накаливания с помощью двух резисторов и транзистора.

Управление мощностью с помощью транзистора

Итак, я буду делать схему регулятора мощности свечения лампочки накаливания с помощью советского транзистора КТ815Б. Она будет выглядеть следующим образом:

На схеме мы видим лампу накаливания, транзистор и два резистора. Один из них переменный. Итак, главное правило транзистора: меняя силу тока в цепи базы, мы тем самым меняем силу тока в цепи коллектора, а следовательно, мощность свечения самой лампы.

Транзистор — это сложная штука. Если не знаете что такое, то лучше для начала прочитайте очень объёмную статью с нашего сайта.

Как в нашей схеме будет все это выглядеть? Здесь я показал две ветви. Одну синим цветом, другую красным.

Как вы видите, в синей ветке цепи последовательно друг за другом идут +12В—-R1—-R2—-база—-эмиттер—-минус питания. А как вы помните, если резисторы либо различные потребители (нагрузки) цепи идут друг за другом последовательно, то через все эти нагрузки, потребители и резисторы протекает одна и та же сила тока. Правило делителя напряжения. То есть в данный момент для удобства объяснения, я назвал эту силу тока, как ток базы I_б. Все то же самое можно сказать и о красной ветви. Ток пойдет по такому пути: +12В—-лампочка—-коллектор—-эмиттер—-минус питания. В ней будет протекать ток коллектора I_к.

Итак, для чего мы сейчас разобрали эти ветви цепи? Дело в том, что через базу и эмиттер протекает базовый ток I_б , который протекает также и через переменный резистор R1 и резистор R2. Через коллектор-эмиттер протекает ток коллектора Iк , который также течет и через лампочку накаливания.

Ну и теперь самое интересное: коллекторный ток зависит от того, какая сила тока в данный момент течет через базу-эмиттер. То есть прибавив базовый ток, мы тем самым прибавляем и коллекторный ток. А раз коллекторный ток у нас стал больше, значит и через лампочку сила тока стала больше, и лампочка загорелась еще ярче. Управляя слабым током базы, мы можем управлять большим током коллектора. Это и есть принцип работы биполярного транзистора.

Как нам теперь регулировать силу тока через базу-эмиттер? Вспоминаем закон Ома: I=U/R. Следовательно, прибавляя или убавляя значение сопротивления в цепи базы, мы тем самым можем менять силу тока базы! Ну а она уже будет регулировать силу тока в цепи коллектора. Получается, меняя значение переменного резистора, мы тем самым меняем свечение лампочки 😉

И еще один небольшой нюанс.

Как вы заметили в схеме есть резистор R2. Для чего он нужен? Дело все в том, что может случится пробой перехода база-эмиттер. Или, простым языком, он выгорит. Если бы его не было, то при изменении сопротивления на переменном резисторе R1 до нуля Ом, мы бы махом выжгли P-N переход базы-эмиттера. Поэтому, чтобы такого не было, мы должны подобрать резистор, который бы при сопротивлении на R1 в ноль Ом, ограничивал бы силу тока на базу, чтобы ее не выжечь.

Получается, мы должны подобрать такую силу тока на базу, чтобы лампочка светилась на полную яркость, но при этом переход база-эмиттер был бы целым. Если сказать языком электроники — мы должны подобрать такой резистор, который бы вогнал транзистор в границу насыщения, но не более того.

Такой резистор я подбирал с помощью магазина сопротивления. Его также можно подобрать с помощью переменного резистора. Резистор в базе часто называют токоограничительным.

Регулятор свечения лампочки на транзисторе

Ну а теперь дело за практикой. Собираем схему в реале:

Кручу переменный резистор и добиваюсь того, чтобы лампочка горела на весь накал:

Кручу еще чуток и лампочка светит в пол накала:

Выкручиваю переменный резистор до упора и лампочка тухнет:

Вместо лампочки можно взять любую другую нагрузку, например, вентилятор от компьютера. В этом случае, меняя значение переменного резистора, я могу управлять частотой вращения вентилятора, тем самым убавляя или прибавляя силу потока воздуха.

Здесь вентилятор не крутится, так как я на переменном резисторе выставил большое сопротивление:

Ну а здесь, покрутив переменный резистор, я уже могу регулировать обороты вентилятора:

Можно сказать, что получилась готовая схема, чтобы обдувать себя жарким летним деньком ;-). Стало холодно — убавил обороты, стало слишком жарко — прибавил 😉

Прошаренные чайники-электронщики могут сказать: «А зачем так сильно все было усложнять? Не проще ли было просто взять переменный резистор и соединить последовательно с нагрузкой?

Да, можно.

Но должны соблюдаться некоторые условия. Предположим у нас лампа накаливания большой мощности, а значит и сила тока в цепи тоже будет приличная. В этом случае переменный резистор должен быть большой мощности, так как при выкручивании до упора в сторону маленького сопротивления через него побежит большой ток. Вспоминаем формулу выделяемой мощности на нагрузке: P=I²R. Переменный резистор сгорит (проверено не раз на собственном опыте).

В схеме с транзистором весь груз ответственности, то бишь всю мощность рассеивания, транзистор берет на себя. В схеме с транзистором переменный резистор спалить уже будет невозможно, так как сила тока в цепи базы в десятки, а то и в сотни раз меньше (в зависимости от беты транзистора), чем сила тока через нагрузку, в нашем случае через лампочку.

Греться по-максимуму транзистор будет только тогда, когда мы регулируем мощность нагрузки наполовину. В этом случае половина отсекаемой мощности в нагрузке будет рассеиваться на транзисторе. Поэтому, если вы регулируете мощную нагрузку, то для начала поинтересуйтесь таким параметром, как мощность рассеивания транзистора и при необходимости не забывайте ставить транзисторы на радиаторы.

Резюме

Главное предназначение транзистора — управление большой силой тока с помощью малой силы тока, то есть с помощью маленького базового тока мы можем регулировать приличный коллекторный ток.

Есть критического значение базового тока, которые нельзя превышать, иначе сгорит переход база-эмиттер. Такая сила тока через базу возникает, если потенциал на базе будет более 5 Вольт в прямом смещении. Но лучше даже близко не приближаться к такому значению. Также не забывайте, чтобы открыть транзистор, на базе должен быть потенциал больше, чем 0,6-0,7 Вольт для кремниевого транзистора.

Резистор в базе служит для ограничения протекающего тока через базу-эмиттер. Его значение выбирают в зависимости от режима работы схемы. В основном это граница насыщения транзистора, при котором коллекторный ток начинает принимать свои максимальные значения.

При проектировании схемы не забываем, что лишняя мощность рассеивается на транзисторе. Самый щадящий режим — это режим отсечки и насыщения, то есть лампа либо вообще не горит, либо горит на всю мощность. Самая большая мощность будет выделяться на транзисторе в том случае, если лампа горит в пол накала.

Конфигурации транзисторных схем

» Примечания по электронике

В схемах транзисторов

используется одна из трех конфигураций транзисторов: общая база, общий коллектор (эмиттерный повторитель) и общий эмиттер — одна из них выбирается в процессе проектирования электронной схемы.

Учебное пособие по проектированию схем транзисторов Включает:
Расчет схем транзисторов Конфигурации цепи Общий эмиттер Схема с общим эмиттером Повторитель эмиттера Общая база

См. также: Типы транзисторных схем

При рассмотрении конструкции электронной схемы для транзисторной схемы можно использовать три различные базовые конфигурации схемы.

Три различных конфигурации схемы транзистора: общий эмиттер, общая база и общий коллектор (эмиттерный повторитель). Эти три конфигурации схемы имеют разные характеристики, и для схемы будет выбран один тип в зависимости от того, что требуется.

Каждый из них имеет различные свойства с точки зрения коэффициента усиления, входного и выходного импеданса и т. д., и в результате в процессе проектирования электронной схемы будет выбрана конкретная конфигурация.

Каждая из различных топологий транзисторов имеет входы и выходы, применяемые к разным точкам, с одной клеммой, общей для входа и выхода.

В дополнение к выбору правильной конфигурации схемы или топологии на этапе проектирования электронной схемы, чтобы обеспечить требуемую базовую производительность, вокруг транзистора размещаются дополнительные электронные компоненты: обычно это резисторы и конденсаторы, а значения рассчитываются для получения точной требуемой производительности. .

Как выбор топологии, так и расчет номиналов электронных компонентов являются ключевыми элементами процесса проектирования электронных схем.

Конфигурации транзисторных цепей

Название трех основных конфигураций транзисторов указывает на клемму транзистора, которая является общей как для входных, так и для выходных цепей. Это приводит к трем терминам: общая база, общий коллектор и общий эмиттер.

Транзистор 2N3553 в металлическом корпусе ТО39

Термин «заземленный», то есть заземленная база, заземленный коллектор и заземленный эмиттер, также может использоваться в некоторых случаях, поскольку сигнал общего элемента обычно заземлен.

Существуют конфигурации эквивалентных схем для полевых транзисторов, а также термоэлектронных клапанов/вакуумных ламп. Эти конфигурации имеют одинаковые типы свойств, хотя и немного модифицированные для типа используемого электронного устройства.

Для полевых транзисторов используются такие термины, как общий сток, общий исток и общий затвор, а для клапанов/трубок терминология включает общий катод, общий анод и общую сетку.

Конфигурация транзистора с общей базой

В алфавитном порядке это первая конфигурация транзистора, но, вероятно, она используется реже всего.

Эта конфигурация транзистора обеспечивает низкий входной импеданс при высоком выходном импедансе. Несмотря на высокое напряжение, коэффициент усиления по току низкий, а общий коэффициент усиления по мощности также низок по сравнению с другими доступными конфигурациями транзисторов. Другая существенная особенность этой конфигурации заключается в том, что вход и выход находятся в фазе.

Эта конфигурация транзистора, вероятно, используется реже всего, но она дает преимущества, заключающиеся в том, что база, общая для входа и выхода, заземлена, и это дает преимущества в снижении нежелательной обратной связи между выходом и входом для различных приложений проектирования радиочастотных цепей. Это происходит потому, что база, которая физически является электродом между эмиттером и коллектором, заземлена, тем самым обеспечивая барьер между ними.

В результате конфигурация с общей базой обычно используется для ВЧ-усилителей, где повышенная изоляция между входом и выходом обеспечивает более высокий уровень стабильности и снижает вероятность нежелательных колебаний. Как подтвердит любой, кто занимается радиочастотным проектированием, это очень полезный атрибут.

Кроме того, низкий входной импеданс часто может обеспечить хорошее согласование с 50 Ом, что является полезным атрибутом для многих сценариев проектирования ВЧ.

Схема общей базы транзисторов

Подробнее о . . . . Транзисторный усилитель с общей базой.

Общий коллектор (эмиттерный повторитель)

Конфигурация схемы с общим коллектором, возможно, более широко известна как эмиттерный повторитель, потому что напряжение эмиттера следует за напряжением базы, хотя оно ниже по напряжению на величину, равную напряжению включения перехода база-эмиттер.

Повторитель с общим коллектором и эмиттером обеспечивает высокое входное сопротивление и низкое выходное сопротивление. Коэффициент усиления по напряжению равен единице, хотя коэффициент усиления по току высок. Входной и выходной сигналы совпадают по фазе.

Ввиду этих характеристик конфигурация эмиттерного повторителя широко используется в качестве буферной схемы, обеспечивающей высокий входной импеданс для предотвращения нагрузки предыдущего каскада и низкий выходной импеданс для управления последующими каскадами.

Конфигурация цепи транзистора с общим коллектором

Как видно из схемы, в этой конфигурации транзистора электрод коллектора является общим как для входной, так и для выходной цепи. Несколько дополнительных электронных компонентов используются с резистором для эмиттера, возможно, конденсаторами на входе и выходе и резисторами смещения на базе, если это необходимо. В некоторых случаях эмиттерный повторитель может быть напрямую соединен с предыдущим каскадом, поскольку выходное постоянное напряжение может подходить для схемы повторителя. Это означает, что требуется очень мало дополнительных электронных компонентов.

Подробнее о . . . . Усилитель на транзисторах с общим коллектором (эмиттерный повторитель).

Конфигурация транзистора с общим эмиттером

Эта конфигурация транзистора, вероятно, наиболее широко используется. Схема обеспечивает средний уровень входного и выходного импеданса. Усиление как по току, так и по напряжению можно охарактеризовать как среднее, но выходной сигнал является обратным входному, то есть изменение фазы на 180°. Это обеспечивает хорошую общую производительность и часто является наиболее широко используемой конфигурацией.

Конфигурация схемы транзистора с общим эмиттером

Как видно из схемы, в этой схеме транзистора эмиттерный электрод является общим как для входной, так и для выходной цепи.

Подробнее о . . . . Усилитель на транзисторах с общим эмиттером.

Сводная таблица конфигурации схемы транзистора

В таблице ниже приведены основные характеристики различных конфигураций транзисторов. При проектировании транзисторной схемы важным аспектом является не только коэффициент усиления, но и такие параметры, как входное и выходное сопротивление.

Сводная таблица конфигурации транзисторов
Конфигурация транзистора	Общая база	Общий коллектор (эмиттерный повторитель)	Общий эмиттер
Коэффициент усиления по напряжению	Высокий	Низкий	Средний
Коэффициент усиления по току	Низкий	Высокий	Средний
Прирост мощности	Низкий	Средний	Высокий
Отношение фазы ввода/вывода	0&градус	0°	180°
Входное сопротивление	Низкий	Высокий	Средний
Выходное сопротивление	Высокий	Низкий	Средний

Дополнительные электронные компоненты

Какая бы форма подтверждения транзистора ни была выбрана на этапе проектирования электронной схемы, вокруг транзистора потребуются дополнительные компоненты: резисторы для установки точек смещения и конденсаторы для обеспечения связи и развязки.

Схема транзистора с общим эмиттером, показывающая дополнительные компоненты, необходимые для обеспечения смещения, связи и развязки и т. д.

В этой схеме усилителя с общим эмиттером базовая конфигурация устанавливает базовые условия схемы: средний входной импеданс, средний выходной импеданс, приемлемое напряжение выигрыш и тому подобное. Затем рассчитываются дополнительные электронные компоненты, чтобы обеспечить требуемые рабочие условия помимо этого.

Каждый из электронных компонентов должен быть рассчитан на этапе проектирования электронной схемы, чтобы обеспечить требуемую производительность.

Хотя общий эмиттер, вероятно, чаще всего будет встречаться с электронными компонентами, такими как резисторы и конденсаторы, при использовании для проектирования радиочастотных цепей такие компоненты, как катушки индуктивности и трансформаторы, также могут быть включены в схему. То же самое верно и для других конфигураций транзисторных схем.

Наиболее часто используемой схемой является схема с общим эмиттером, которая используется во многих каскадах усилителя, обеспечивающих усиление по напряжению.

Также широко используется эмиттерный повторитель или общий коллектор. Обеспечивая высокий входной импеданс и низкий выходной импеданс, он действует как буфер и обеспечивает только усиление по току – его усиление по напряжению равно единице. Общая база используется в более специализированных приложениях и встречается значительно реже.

Дополнительные схемы и схемы:
Основы операционных усилителей Схемы операционных усилителей Цепи питания Транзисторная конструкция Транзистор Дарлингтона Транзисторные схемы схемы полевых транзисторов Символы цепи
Вернитесь в меню проектирования схем . . .

Сборка простых транзисторных схем | Проекты самодельных схем

Сюда включена подборка важных простых схем на различных транзисторах для сборки.

Простые транзисторные схемы для начинающих любителей

В этой статье обсуждалось множество простых конфигураций транзисторов, таких как сигнализация дождя, таймер задержки, защелка установки сброса, тестер кристалла, светочувствительный переключатель и многие другие.

В этом сборнике простых транзисторных схем (схем) вы встретите множество небольших очень важных конфигураций транзисторов, специально разработанных и скомпилированных для начинающих энтузиастов электроники.

Простые схемы (схемы), показанные ниже, имеют очень полезные применения, и их легко собрать даже начинающим энтузиастам электроники. Давайте начнем их обсуждать:

Регулируемый блок питания постоянного тока:

Очень хороший регулируемый блок питания можно собрать, используя всего пару транзисторов и несколько других пассивных компонентов.

Схема обеспечивает хорошее регулирование нагрузки, ее максимальный ток не более 500 мА, достаточный для большинства применений.

Настоятельно рекомендуется : Проекты для начинающих

Сигнализация дождя

Эта схема состоит всего из двух транзисторов в качестве основных активных компонентов.

Конфигурация представляет собой стандартную пару Дарлингтона, что значительно увеличивает текущую мощность усиления.

Капли дождя или воды, падающие и соединяющие базу с плюсом, достаточны для срабатывания сигнализации.

Источник питания для защиты от фоновых помех:

Для многих схем аудиоусилителей помехи могут стать помехой, даже правильное заземление иногда не может решить эту проблему.

Тем не менее, мощный транзистор и несколько конденсаторов при подключении, как показано, определенно могут решить эту проблему и обеспечить требуемую мощность без фонов и пульсаций для всей схемы.

Защелка установки-сброса:

В этой схеме также используется очень мало компонентов, и она точно устанавливает и сбрасывает реле и выходную нагрузку в соответствии с входными командами.

Нажатие верхнего нажимного выключателя включает цепь и нагрузку, тогда как при нажатии на нижний нажимной выключатель он отключается.

Простой таймер с задержкой

Очень простую, но очень эффективную схему таймера можно разработать, включив всего два транзистора и несколько других компонентов.

Нажатие кнопки ВКЛ мгновенно заряжает конденсатор емкостью 1000 мкФ и включает транзисторы и реле.
Даже после отпускания переключателя цепь держится в этом положении до полного разряда С1. Временная задержка определяется значениями R1 и C1. В текущем дизайне это около 1 минуты.

Тестер кристаллов:

Кристаллы могут быть совершенно незнакомыми компонентами, особенно для новичков в электронике.

Показанная схема в основном представляет собой стандартный генератор Колпитца, включающий кристалл для возбуждения его колебаний.

Если подключенный кварц исправен, это будет указано горящей лампочкой, неисправный кварц будет держать лампу закрытой.

Предупреждающий индикатор уровня воды:

Больше не нужно выглядывать и нервничать из-за переполненных резервуаров для воды.

Эта схема будет издавать приятный тихий жужжащий звук задолго до того, как ваш бак переполнится.

Нет ничего проще, чем этот. Продолжайте следить за этими маленькими гигантами, я имею в виду простые схемы с огромным потенциалом.

Прибор для проверки устойчивости рук:

Достаточно уверен в ловкости рук? Настоящая схема определенно может бросить вам вызов.

Соберите эту схему и просто попробуйте надеть суженное металлическое кольцо на плюсовую клемму питания, не касаясь ее.
Жужжащий звук из динамика вызовет у вас «дергание рук».

Светочувствительный переключатель:

Список деталей приведен здесь

Если вы заинтересованы в создании недорогого светочувствительного переключателя, то эта схема именно для вас.

Идея проста, наличие света выключает реле и подключенную нагрузку, отсутствие света делает с точностью до наоборот.

Нужны дополнительные пояснения или помощь? Просто продолжайте публиковать свои ценные комментарии (комментарии требуют модерации, их появление может занять некоторое время).

Простой тестер цепи

Пассивное тестирование электронной схемы кажется довольно простой задачей. Все, что вам нужно, это действительно омметр.

К сожалению, работать с этим типом полупроводниковых устройств нецелесообразно. Выходные токи, вероятно, повредят полупроводниковые переходы.

Тестер, описываемый в этой статье, прост в изготовлении и обладает тем преимуществом, что в тестируемой цепи можно подать не более 50 мкА.

Поэтому его можно использовать для большинства стандартных ИС и полупроводников, включающих элементы на основе МОП. Индикация осуществляется через небольшой громкоговоритель, чтобы в процессе тестирования не требовалось постоянно обращаться к тестирующему устройству, а не концентрироваться на контрольных точках.

Транзисторы Т1 и Т2 составляют базовый НЧ-генератор, управляемый напряжением, с динамиком, работающим как нагрузка. Частота генератора формируется конденсаторами C1, R1, R4 и внешним сопротивлением между измерительными выводами. Резистор R3 — коллекторное сопротивление Т2; C2 ведет себя как низкочастотная развязка этого конкретного резистора.

Как упоминалось ранее, тестер никогда не причинит никакого вреда проверяемой цепи; в качестве альтернативы лучше всего включить диоды D1 и D2, чтобы тестируемая схема никоим образом не могла противостоять повреждению частей тестера. Пока у вас нет электрического соединения между тестовыми контактами, цепь абсолютно не потребляет ток. Тогда срок службы батареи может быть примерно таким же, как срок годности батареи.

Индикатор предохранителя заднего фонаря автомобиля

Для тех, кто хочет быть уверенным, что лампы в их автомобиле находятся в отличном состоянии, эта схема, вероятно, является лекарством. Это довольно просто и предлагает честную индикацию в любое время, когда конкретный свет перегорает или перестает работать. По отношению к току, потребляемому лампой L, на сопротивлении Rx возникает падение напряжения.

Это падение напряжения должно составлять около 400 мВ, что может помочь определить значение R. Например, если это задние фонари, где пара ламп 10 Вт 12 В может быть параллельна, Rx может быть получилось, как указано ниже:

Ток может быть выражен как P/V = 20/12 = 1,7 А

Тогда Rx можно рассчитать как V / I = 0,4 / 1,67 = 0,24 Ом

T2 может быть BC557

Из-за того, что 400 мВ падение развивается на RX, T1 обычно включается, что приводит к отключению T2. В случае перегорания одного из задних фонарей ток через Rx снижается наполовину, что составляет 0,84 Ампер. Падение напряжения на Rx в этой точке составляет 0,84 x 0,24 = 0,2 В.

Это напряжение выглядит заметно минимальным для активации T1, что означает, что этот T2 теперь получает базовый ток через R1, и светодиод загорается. Чтобы получить эффективную индикацию отказа ламп, предлагается использовать одиночную схему детектора, поскольку может быть только пара ламп.

Тем не менее, использование одного светодиода для нескольких датчиков вполне допустимо: D1 и R3 работают совместно со всеми датчиками, а коллекторы всех транзисторов T2 могут быть соединены друг с другом. R3 должен быть 470 Ом для схемы 12 В и 220 Ом для схемы 6 В.

Простой регулируемый регулируемый источник питания

Очень простой регулируемый источник питания со стабилизированным выходом может быть построен всего из пары транзисторов, как показано ниже:

Транзисторы T1 и T2 образуют пару Дарлингтона с высоким коэффициентом усиления по току для управления выходным напряжением. Поскольку конструкция представляет собой эмиттерный повторитель, выходное напряжение эмиттера следует за базовым напряжением, что означает, что изменение базового напряжения пропорционально изменяет выходное напряжение эмиттера.

R1 вместе со стабилитроном определяет базовое напряжение Дарлингтона, которое в свою очередь обеспечивает эквивалентное выходное напряжение эмиттера.

R1 и стабилитрон можно зафиксировать по желанию, выбрав значения в соответствии со следующей датой:

Печатная плата Исполнение приведенного выше транзисторного стабилизированного источника питания можно увидеть на следующем рисунке.

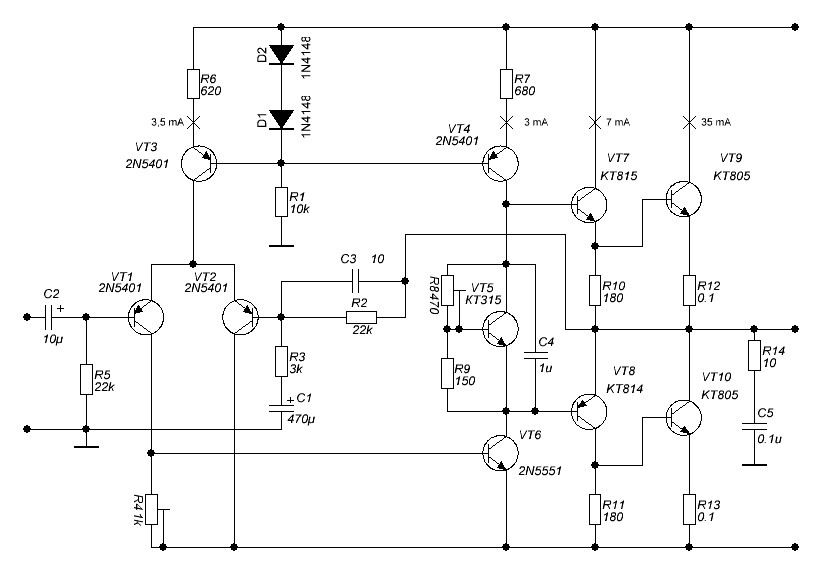

Простая схема усилителя мощности 30 Вт

Эта простая схема усилителя мощности 30 Вт на полностью транзисторах может использоваться для питания небольших акустических систем от USB или мобильных источников музыки Ipod. Устройство обеспечит великолепное звучание усиленной музыки, достаточное для любой небольшой комнаты.

Уровень искажений для этой 30-ваттной схемы транзисторного усилителя значительно снижен, а стабильность потрясающая.

Конденсатор C7 расположен так, чтобы компенсировать фазовый сдвиг выходных транзисторов. Значение R1 уменьшено до 56 кОм, а дополнительная развязка с помощью резистора 47 кОм и конденсатора 10 мкФ включена последовательно с высокопотенциальной стороной R1 и плюсом питания.

Выходное сопротивление минимально, так как T5/T7 и T6/T8 работают как силовые дарлингтоны. Управляющий усилительный каскад эффективно выдает входное напряжение 1 В RMS.

Благодаря пониженной входной чувствительности усилитель обеспечивает отличную стабильность, а его уровень чувствительности к фону минимален. Значительная отрицательная обратная связь через резисторы R4 и R5 гарантирует снижение искажений. Оптимальное допустимое напряжение питания 42 В.

Схема питания должна быть выполнена в виде стабилизированного блока питания усилителя. Помимо представленных радиаторов, транзисторы 3nos 2N3055 необходимо охладить, зажав их на металлическом корпусе с помощью слюдяных изолирующих шайб. Стол блока питания предназначен для стерео.

Электрические характеристики схемы усилителя мощностью 30 Вт приведены ниже:

Полный список деталей для указанной выше схемы усилителя

Задержка выключения освещения салона автомобиля

может включать внутреннее освещение через некоторое время после того, как двери были заперты, что позволяет водителям легко пристегнуть ремни безопасности и повернуть ключ зажигания. Простая схема выключения с задержкой, показанная ниже, может идеально использоваться для реализации этой функции.

Когда двери закрыты, дверной контакт размыкается, отключая базу транзистора от линии заземления vi D3. Это нарушает смещение земли для транзистора pnp. Тем не менее, реле все еще удерживает некоторое время из-за C1, который позволяет току базы BC557 проходить через C1 и катушку реле, пока в конечном итоге C1 полностью не зарядится и не отключит транзисторы и реле.

7-сегментный дисплей Контроллер освещения Цепь

Типовой ток 7-сегментного дисплея должен быть ограничен примерно до 25 мА, что обычно осуществляется с помощью последовательных резисторов. При наличии резисторов невозможно дальнейшее изменение подсветки дисплея. Схема, показанная здесь, альтернативно питает дисплей от регулируемого источника напряжения, построенного на схеме эмиттерного повторителя.

Подсветка светодиодов дисплея меняется в зависимости от регулировки регуляторов напряжения P1 (грубая) и P2 (точная), примерно в пределах от 0 до 43 вольт, точная настройка имеет решающее значение из-за диодной характеристики светодиода.

При регулировке подсветки дисплея выходное напряжение сначала фиксируется на минимальном уровне, после чего постоянно увеличивается до нужной яркости.

Общий ток для любого 7-значного дисплея не должен превышать 1 А, чтобы обеспечить безопасный и надежный ток сегмента 25 мА (7 сегментов по 25 мА для 6 цифр). Выбор последовательного транзистора (T1) определяется его рекомендуемыми характеристиками рассеяния.

Работа реле с более низким напряжением питания

После того, как реле работает с номинальным напряжением, оно фактически способно удерживать активацию даже при значительном снижении управляющего напряжения. Пониженное напряжение позволяет реле работать оптимально, но при этом экономить энергию.

Однако начальное напряжение должно быть близко к указанному на реле напряжению, иначе реле может не сработать.

Схема, описанная ниже, позволяет реле включаться при питании ниже номинального, гарантируя, что при включении напряжение увеличивается с помощью схемы удвоения напряжения с диодом/конденсатором. Это повышенное напряжение обеспечивает требуемое более высокое начальное питание реле. Как только активация завершена, напряжение падает до нижнего значения, что позволяет реле удерживать и работать с уменьшенной экономичной мощностью.

Простой двухтранзисторный генератор

Этот небольшой экспериментальный двухтранзисторный генератор может легко создавать слышимые частоты в диапазоне от 100 Гц до 2 кГц, работая с небольшим громкоговорителем. Цепь может питаться от 4 батарей типа АА или постоянного источника питания 6 вольт. Технические характеристики тока для этой цепи определяются напряжением источника питания и сопротивлением используемого громкоговорителя, и обычно диапазон может составлять от 10 до 300 мА.

Потенциометр P1 задает спектр рабочих частот, который устанавливается в широком диапазоне значений. Можно попробовать потенциометры до 1 МОм, преобразовав нижний регулятор частотного диапазона примерно до 10 Гц. C1 также может быть изменен, и значения между 0,01 мкФ и 0,22 мкФ могут подойти для тестирования.

Большие значения C1 будут генерировать частоты в нижнем спектре диапазона. Схема очень хорошо работает в таких приложениях, как будильники, видеоигры, игрушки и для получения дополнительной информации о транзисторных генераторах.

Лампа-мигалка на полевых транзисторах

Простая схема лампы-мигалки создана с использованием пары полевых транзисторов, которые собраны вместе как базовый нестабильный мультивибратор. Эти транзисторы работают попеременно и включают и выключают две лампы.

Значения R/C, показанные на диаграмме, фиксируют частоту мигания примерно на уровне 1/3 Гц. Просто регулируя значения резистора или конденсатора, можно получить практически любую скорость мигания. Для использования ламп с более высоким номиналом вы можете подключить большее количество МОП-транзисторов параллельно, без использования каких-либо конкретных частей, зависящих от тока.

Лампы могут представлять собой типичные лампы на 12–14 В с сопротивлением 6 Ом и холодной нитью накала. Всякий раз, когда используется 12 вольт, пусковой ток, используемый схемой, будет 2 ампера. Одна и та же лампа после включения и выключения будет работать при токе всего 200 мА.

Двойная светодиодная мигалка

Нестабильный транзистор, часто называемый генератором прямоугольных импульсов, представляет собой гибкую схему. Для иллюстрации на диаграмме ниже показано, как это может мигать парой светодиодов (LED) один раз в секунду. Значения постоянной времени резистивно-емкостных конфигураций R4 и C1 и R3 и C2 определяют частоту мигания.

Светодиоды последовательно соединены с коллекторами транзисторов Q1 и Q2, и оба стробоскопа включаются и выключаются в равномерном противофазе. Изменение значений R4 и C1 или R3 и C2 будет изменять частоту мигания. Чтобы преобразовать схему в сигнальную лампу с одним светодиодом, поменяйте местами один из светодиодов с помощью короткой перемычки.

Схема мигающего неонового шара 9 В

Мигающие неоновые шары используются во многих приложениях, но их довольно высокое рабочее напряжение не позволяет их нормальное использование в ситуациях, когда нет доступа к сети.

Предлагаемая схема неонового шара-мигалки позволяет питать неоновые лампы от низковольтного источника постоянного тока. Напряжение, необходимое для зажигания неоновой лампы, достигается через обычный понижающий трансформатор 240-6,3В, подключенный в обратном порядке. Разряд батареи схемы довольно низкий, который может составлять от 1 до 2 миллиампер по отношению к 9-вольтовой батарее.

Q1 — однопереходный транзистор, настроенный на работу в качестве релаксационного генератора. Его функциональная частота устанавливается сетью R2-C1. Импульсы, генерируемые UJT Q1, подаются на транзистор Q2, который затем переводит транзистор Q3 в режим насыщения.

Резкое увеличение тока, возникающего в обмотке трансформатора 6,3 В из-за перехода Q3 в режим насыщения, вызывает высокое напряжение во вторичной обмотке трансформатора, вызывая мигание неоновой лампы. Диод D1 предназначен для защиты транзистора от скачков высокого напряжения, вызванных индуктивным переключением трансформатора.

Простая схема звукового сигнала

Эта простая схема звукового сигнала построена на основе асимметричного мультивибратора, инициализируемого с помощью кнопки. Громкоговоритель представляет собой крошечную деталь с импедансом катушки от 25 до 40 Ом. Вы также можете использовать наушники с импедансом около 500 Ом вместо рекомендованного динамика.

Резистор R1 можно использовать для регулировки диапазона звуковых частот бипера. Вы можете использовать любой кремниевый, NPN, низкочастотный, малосигнальный транзистор для Q1, например, AC127, BC107, BC108 и т. д., а для Q2 можно попробовать любой PNP-транзистор, такой как 8550, 2N2907, BD140 и т. д. Характеристики батареи могут соответствовать току стока Q2.

Однотранзисторная схема низких/высоких частот

Эта базовая схема с одним транзистором обеспечивает усиление примерно на 15 дБ на частоте 100 Гц или ослабление на частоте 15 кГц. В этой простой схеме низких и высоких частот используется малошумящий аудиотранзистор общего назначения, а выходной сигнал может быть напрямую подключен к регулятору громкости любого усилителя мощности, где обычно настраивается регулятор тембра.

Коэффициент усиления этой однотранзисторной схемы управления тембром близок к единице при измерении с регуляторами, отрегулированными в «плоском» положении.

Усилитель класса А

На самом деле это усилитель класса А, что означает, что он может управлять нагрузкой с импедансом более 65 Ом, например небольшим динамиком или гарнитурой. Усилитель потребляет ток покоя около 20 миллиампер. И наоборот, увеличив значение R3, этот сток можно было бы уменьшить. Транзисторы Q1 и Q2 настроены как усилители с общим эмиттером, при этом выход Q1 напрямую связан со входом Q2.

Суммарный коэффициент усиления по напряжению этой схемы составляет около 80 дБ. Обратите внимание, как конденсатор C3 разъединяет резистор R3, эмиттерную нагрузку Q2, так что напряжение эмиттера Q2 соответствует среднему напряжению коллектора Q1.

Используя R2, базовое смещение для Q1 получается от эмиттера Q2. Отрицательная обратная связь по постоянному току стабилизирует смещение в этой установке. Громкость схемы регулируется входным потенциометром R4.

Цепь ограничителя шума

Звуковой шум может раздражать, особенно при попытке прослушивания плохого вещательного канала. Вы можете обнаружить, что нежелательный фоновый шум полностью заглушает сигнал вещания, делая его непригодным для использования. Для решения этой проблемы можно использовать схему ограничителя шума на транзисторах, изображенную на схеме ниже.

С помощью потенциометра R3 сигнал и шум передаются на усилитель Q1 в этой цепи. Эти сигналы одинаково усиливаются транзистором Q1, однако диоды D1 и D2 ограничивают размах колебаний выходного сигнала Q1 примерно до 1,2 В.

Пики шума не превысят выходной сигнал, если R3 установлен так, что выходной сигнал увеличивается до этого пикового уровня. В результате уровень сигнала может быть более четким и понятным.

Генератор частоты ударов BFO

Индуктивно-емкостные (LC) генераторы находят широкое применение в испытательном оборудовании и практических схемах. Гетеродин, иногда называемый генератором частоты биений или BFO, может быть построен с использованием одного BJ, как показано на рисунке ниже.

Коллекторная нагрузка транзистора Q1 представляет собой модифицированный преобразователь промежуточной частоты 465 кГц, который устроен как традиционный генератор Хартли. Когда встроенный настроечный конденсатор трансформатора удаляется, переменный конденсатор C1 преобразуется в регулятор настройки генератора переменной частоты. Выходная частота может быть установлена в диапазоне от 465 кГц до 1,7 МГц.

Когда радио, способное обнаруживать частоты диапазона вещания, расположено рядом со схемой генерации сигнала, она будет улавливать частоту колебаний. Нота биения может быть слышна, если генератор сигналов настроен на промежуточную частоту радио. В результате можно было легко принимать непрерывные или однополосные передачи.

Простейший металлоискатель

Следующая принципиальная схема с одним транзистором представляет собой вариант вышеупомянутой идеи BFO, однако она не включает вторичную обмотку трансформатора. В сочетании с находящимся поблизости радиоприемником, действующим как детектор и усилитель, схема превращается в обычный искатель металлических предметов.

Катушка генератора L1 состоит из прочной намотки 30 витков провода на пластиковую основу или катушку диаметром от 3 до 4 дюймов.

Когда трехжильный кабель соединяется с цепью, он превращается в поисковую головку или сенсорную катушку. Когда вы используете схему в качестве традиционного металлоискателя с подметанием земли, поисковую головку или датчик можно поместить на нижний конец длинного деревянного или пластикового шеста.

Обнаружение зарытых богатств или армейских мин с помощью как минимум нескольких металлических частей может быть выполнено с использованием идентичных схем.

Если вы хотите обнаружить металлические трубы или провода, скрытые кирпичными, деревянными или оштукатуренными стенами, всю схему можно хранить в переносном ящике.

Наличие металлического корпуса, который будет конфликтовать с электромагнитным полем катушки L1, необходимо для работы схемы искателя объекта.

Вторгающийся объект влияет как на значение индуктивности L1, так и на частоту поля. Портативная широковещательная радиостанция с батарейным питанием, поднесенная ближе к цепи локатора, может точно определить местонахождение металлического предмета. Он обнаруживает изменение частоты и издает громкий визг.

Чтобы послушать низкочастотный ритм или трепетание из динамика радио, сначала настройте радио на местную станцию. Затем настройте C1, чтобы наблюдать низкочастотный биение или чириканье из динамика радио.

Если локационная схема расположена близко к скрытому металлическому объекту, ритм резко изменится.

Преобразователь 9 В в 300 В с использованием одного транзистора

На следующем рисунке снова генератор Хартли используется в качестве преобразователя постоянного тока в постоянный. Он имеет возможность конвертировать 9-вольтовая батарея на выходе до 300 вольт постоянного тока. Т1 — это трансформатор, который преобразует 9-0–9 вольт в 250 вольт. Индуктивность генератора (L) образована его первичной обмоткой.

На вторичной обмотке T1 подача 9 В увеличивается примерно до 350 В. Однополупериодный выпрямительный диод D1 выпрямляет эту форму волны и заряжает конденсатор C4. При токе нагрузки в несколько миллиампер выходное напряжение падает примерно до 300 вольт при постоянной нагрузке.

Предупреждение: поскольку C4 не заряжен постоянно, он может накапливать и разряжать серьезный, но несмертельный разряд для любого новичка.

Логический пробник

Наше следующее устройство — двухтранзисторный логический пробник, также известный как датчик положительного напряжения. При подключении к положительному потенциалу звучит зуммер и загорается светодиод.

Соединение Дарлингтона между транзисторами Q1 и Q2 обеспечивает чрезвычайно высокое входное сопротивление схемы.

Питание светодиода и пьезоизлучателя осуществляется от выхода транзисторов с общим коллектором. Транзисторы включаются и выдают визуальные и звуковые выходные сигналы, как только датчик обнаруживает положительное напряжение выше примерно 1,5 вольт (высокий логический уровень).

Для работы логического пробника его отрицательный вывод необходимо подключить к общей или отрицательной шине питания тестируемой печатной платы.

Схема светового музыкального генератора

ПРИМЕЧАНИЕ. Поменяйте местами транзисторы T1 и T2. Значение T1 следует заменить на 2N2222, а T2 следует заменить на 2N2907

Это странное устройство на транзисторах, иногда известное как звуковой световой детектор, преобразует световую энергию в мелодию. Просто поместив его рядом с лампочкой, динамик сразу же начнет издавать звуки.

Простые движения рук между фоновым светом и LDR можно использовать для создания музыки. Этот метод разделения световых лучей изменяет количество света, достигающего чувствительного LDR, что, в свою очередь, генерирует различные звуковые тона.

Приложив немного усилий, вы быстро сможете генерировать известные мелодии из схемы.

Этот осциллятор на самом деле не является осциллятором с обнаружением света. Для питания динамика и транзисторов предусмотрена встроенная 9-вольтовая батарея. LDR просто изменяет сопротивление смещения транзистора T1.

Конечным результатом является устройство, которое генерирует разнообразные звуки, сохраняя при этом одинаковую интенсивность. Кстати, вы обнаружите, что генерируемый тон становится тем выше, чем сильнее становится источник света (например, под прямыми солнечными лучами). Лучший способ рассеивать свет — позволить ему пройти сквозь пальцы.

Универсальный генератор сигналов

Вам нужен практичный, но недорогой генератор аудиосигналов на транзисторах для проверки ваших аудиопроектов? Возможно, вы хотели бы, чтобы некоторые из ваших сломанных радиоприемников и усилителей снова заработали?

Какими бы ни были ваши потребности, этот удобный небольшой генератор сигналов обладает всеми функциями, доступными в более дорогих коммерческих моделях, что делает его идеальным инструментом для устранения общих неисправностей.

Для этого простого генератора сигналов на основе транзисторов достаточно двух потенциометров управления: R2 для изменения выходного тона или звуковой частоты и R3 для работы в качестве потенциометра «уровня».

Может быть встроен в компактный алюминиевый мини-бокс. Как только он будет завершен, вы можете настроить свой генератор сигналов, просто сравнив его выход с проверенным источником, например, с другим генератором.

Схема генератора эхо-эффекта

Эта конструкция с одним транзистором добавит интересным эхо-эффектам любой низкий уровень музыки. Различные конденсаторы, установленные вокруг выводов коллектора и эмиттера транзистора, гарантируют, что транзистор не проводит мгновенно, а проводит с мягким эффектом реверберации.

Регулятор потенциометра можно настроить, чтобы отрегулировать эффект эха до желаемого уровня.

Источник постоянного тока

Наше следующее применение транзистора будет в цепи с источником постоянного тока. 6-вольтовый стабилитрон D1 регулирует базовое напряжение транзистора в этой схеме, а величина R2 регулирует ток эмиттера.

Значение постоянного тока получается путем деления напряжения Зенера на сопротивление резистора R2.
На практике ток, протекающий по коллекторной цепи транзистора, идентичен току, протекающему по его эмиттерной цепи.

Простейший BJT-усилитель

Следующая транзисторная схема ниже представляет собой, по сути, самую простую схему аудиоусилителя с общим эмиттером, которую вы можете собрать. Хотя на иллюстрации схемы для Q1 используется переходной транзистор BC547, почти любой биполярный транзистор будет работать нормально.

Ток смещения базы схемы подается с отрицательной обратной связью от коллектора, что является подходом смещения, используемым в схеме. В результате транзисторы с широким диапазоном коэффициента усиления могут давать хорошие результаты.

Для достижения оптимальных результатов вы можете отрегулировать значение R1, если решите использовать альтернативный транзистор для Q1. Подключите вольтметр к коллектору транзистора и заземлению цепи, чтобы определить правильное значение R1.
