Схемы подключения электродвигателя: ✔ Как подключить электродвигатель, схема подключения

0 Comments

Содержание

Подключение электродвигателя к сети 220В/380В/660В

Чтобы произвести пуск ротора асинхронного двигателя в движение и не спалить электродвигатель АИР при запуске – концы обмоток статора следует правильно подключить к сети переменного тока с рабочим напряжением: 220 вольт, 380 вольт и 660 вольт.

Общепромышленные асинхронные электродвигатели АИР можно подключить к трехфазной сети «Треугольником» либо «Звездой». В зависимости от мощности, производителем электродвигателей АИР рассчитана работа с двумя номинальными напряжениями 220В/380В или 380В/660В, отсюда и два способа поколения: схема звезда и схема треугольник.

Для снижения пусковых токов электромотора, при запуске двигателя необходимо соблюдать правильную последовательность схем присоединения обмотки: с начало производится подключение звезда на пониженных оборотах, после переключиться на треугольник.


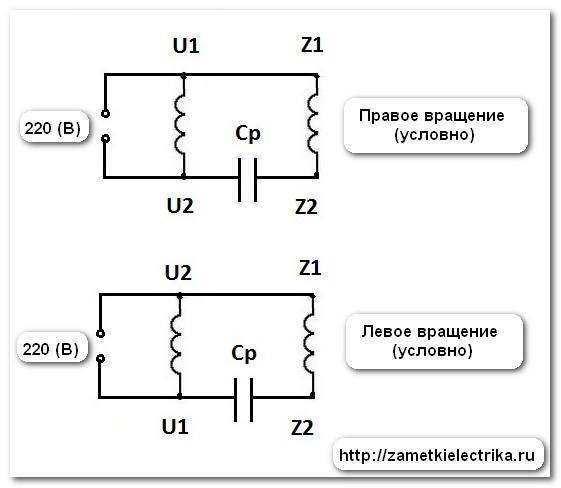

Как правильно подключить провода электродвигателя?

При соединении трёхфазного электродвигателя по схеме подключения звездой – начало обмоток подключаются к фазам, а концы статарных обмоток трехфазного электродвигателя необходимо соединить вместе в одной точке, после чего на начало обмоток двигателя подать питание.

При присоединении трёхфазного электродвигателя по схеме подключения треугольником – обмотки статора электродвигателя соединяются последовательно, одна обмотка соединяется началом следующей и так поочередности до конца.

Схема «Зезда»Напряжение при подключении
220/380
380 В — «звездой»
220 В — «треугольником»
Схема «Треугольник»Напряжение при подключении
380/660
380 В — «треугольником»
660 В — «звездой»

Типы и виды подключения двигателя АИР. Фото клеммной коробки

Схема подключения «звезда»

При подключении обмоток по схеме звезда, трехфазный электродвигатель работает на полную мощность, что на 30% больше от мощности при соединении двигателя треугольник. При подключении звездой в работе электродвигателя наблюдаются очень большие значения пусковых токов.

Основными преимуществами способа подключения электродвигателя по схеме звезда считаются:

  • Плавный пуск
  • Повышенная надежность
  • Устойчивость к недлительной перегрузки

При такой схеме подключения, фактическая мощность электродвигателя меньше заявленной.

Схема подключения «треугольник»

Электродвигатель имеющий соединение обмотки треугольником, работает более плавно и мягче, в отличии от электродвигателей с соединением обмотки звездой. При подключении обмоток треугольником электродвигатель не может развить заявленную мощность производителем.

Преимущества подключения трехфазного двигателя по схеме треугольник:

  • Максимальная мощность
  • Повышенный вращающий момент
  • Увеличенные тяговые способности

Недостатки способа подключения: электродвигатели присоединяющиеся треугольником больше нагреваются.

Комбинированное подключение электродвигателя

Подключение «звездой» обеспечит электродвигателю плавный запуск, но максимальная заявленная мощность электромотора не будет достигнута. При подключении «треугольником» электродвигатель работает на заявленной мощности, однако есть возможность, что пусковой ток повредит изоляцию обмотки.

В связи со снижением пусковых токов, для больших и мощных электродвигателей (от 5,5 кВт 3000 об/мин – АИР100L2) рекомендуется использовать подключение по схеме звезда – треугольник. Данный способ подключения обеспечит первоначальный запуск электродвигателя по схеме

«звезда», после того как электродвигатель наберет обороты, будет выполнено автоматическое переключение по схеме «треугольник». Таким образом комбинированная схема подключения обезопасит электромотор, а на выходе получите максимальную мощность двигателя.

Ходовые модели трехфазных асинхронных электродвигателей в Украине:

  • АИР 71А2, АИР 71В4, АИР 71В2
  • АИР 80А2, АИР 80В4, АИР 80В2
  • АИР 90L6, АИР 90L4, АИР 90L2
  • АИР 100S4,АИР 100S2, АИР 100L4
  • АИР 112МВ6, АИР 112М4, АИР 112М2
  • АИР 132S4, АИР 132М4, АИР 132М2
  • АИР 160S4, АИР 160М4, АИР 160М2
  • АИР 180S4, АИР 180М4, АИР 180М2
  • АИР 200М2, АИР 200М4, АИР 200L2
  • АИР 200L4, АИР 225М4, АИР 225М2
  • АИР 250S2, АИР 250S4, АИР 250М2
  • АИР 280S2, АИР 280S4, АИР 280М2
  • АИР 315S2, АИР 315S4, АИР 315М2
  • АИР 355S2, АИР 355S4, АИР 355М2

Проблемы при выборе подключения электродвигателя

При покупке электромотора, возникают ряд вопросов, таких как: как подключить трехфазный электрический двигатель, какую схему использовать при соединении (звезда или треугольник) для надежной работы, какая устойчивость к перегрузкам, стоить переплатить за качество и надежность или выбрать дешевый мотор. Специалисты «ЗЭМО» готовы дать ответы на все Ваши вопросы. Поможем купить трехфазный асинхронный электродвигатель мощностью от 0,12 до 315 кВт, понять как правильно подключить электродвигатель к сети питания и как самостоятельно определить нужную схему подключения на оборудование производства.
