Радиостанция на диапазон 27 МГц » Вот схема!


Задумав сделать радиостанцию на диапазон 27 МГц, радиолюбитель из «глубинки» сталкивается с массой проблем, - где взять необходимые кварцевые резонаторы, фильтры, микросхемы и транзисторы. Частично эту проблему решают различные «посыл-торги», размещенные в интернете или рекламируемые в периодике, но покупка деталей по почте очень длительный процесс, могущий растянуться на несколько недель. А как быть, если радиостанция нужна, как говорится, - уже вчера?

Ниже предлагается хорошо опробованная схема радиостанции, предназначенной для работы в «глухих местах», - во время рыбалки, охоты, сбора грибов. С ее помощью можно осуществлять уверенную связь, например, между лесной сторожкой и привалом, рыбацкой лодкой. Радиостанция питается от источника напряжением 10-18V, - автомобильного аккумулятора, дизель генератора. малогабаритного аккумулятора для «шуруповерта».

Но главное достоинство радиостанции в том, что в ней нет ни одной дефицитной детали. Все что нужно можно найти в запасах любого радиолюбителя.

Недостаток - в относительно невысокой стабильности частоты, как следствие параметрической установки частот LC-контурами. Поэтому. радиостанцию нельзя эксплуатировать в городах и густо населенной местности, чтобы не создавать помех радиосвязи. Мощность передатчика может достигать 3W.

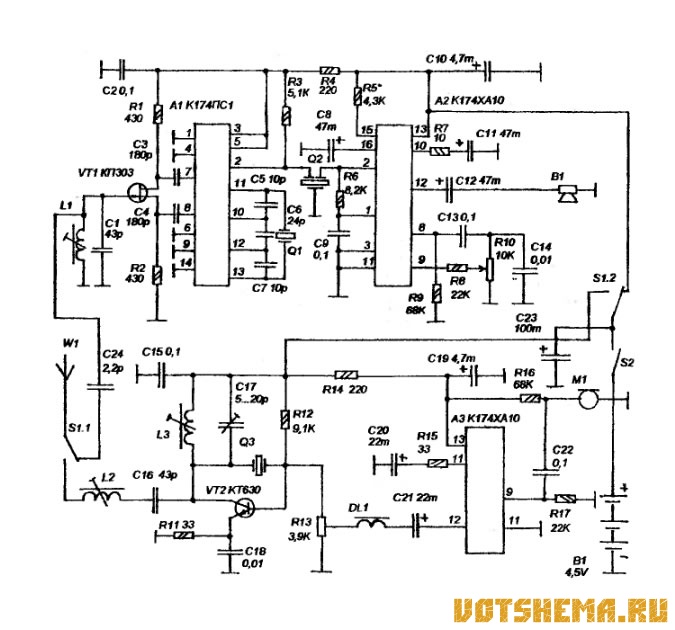

Принципиальная схема показана на рисунке. Схема передатчика состоит из автогенератора на транзисторе VT1 и модулятора на VT2. Автогенератор на VT1 выполнен по схеме индуктивной трехточки. Частота генерации зависит от контура L3-C9-C6-VD2-VD1. Предварительную установку задают конденсатором С6, а частотная модуляция осуществляется изменением емкости VD1-VD2. Сигнал выделяется на дросселе L2 и поступает в антенну через «П»-фильтр C2-L1-C3.

Для осуществления частотной модуляции служит усилитель на транзисторе VT2, на вход которого поступает сигнал от электретного микрофона М1, расположенного в трубке радиостанции. Усиленный сигнал через резистор R4. служащий для снижения взаимного влияния ВЧ и НЧ сигналов, поступает на варикапы, включенные в частотозадающий контур. Выходное сопротивление передатчика 50 Om, на этой нагрузке он, при напряжении питания 12V, дает около 2,5 W мощности. Трубка подключается к основному блоку через разъем Х3.

В трубке содержится микрофон, динамик и переключатель режимов «прием-передача». - кнопка без фиксации. При ее нажатии включается передача. В качестве приемного тракта используется УКВ-ЧМ радиовещательный приемник, собранный из радионабора (сейчас в стране очень много продается наборов для сборки аналогичных приемников). Тракт состоит из 8Ч-НЧ тракта на микросхеме KC1066XA1 и низкочастотного усилителя на К174УН14. Схема почти типовая.

Раньше это и был УКВ-ЧМ приемник, собранный из набора, но когда срочно понадобилась радиостанция было решено на его основе сделать приемный тракт для радиостанции, перестроив его на диапазон 27 МГц. Для этого потребовалось только увеличить число витков катушки гетеродинного контура. После того, как были получены положительные результаты, были приобретены еще три таких радионабора (нужна была переговорная система на четыре абонента).

Схема портативной радиостанции на 27 МГц

Радиостанция предназначена для ведения одноканальной связи со второй такой же радиостанцией на небольших расстояниях. Ее можно отнести к классу беспроводных переговорных устройств, поскольку дальность действия в городских условиях не превышает 500 м и не более 1000 м — за пределами населенных пунктов. Радиостанция построена по сквозной схеме, то есть имеет раздельные приемный и передающий тракт, общими для которых является только антенна и источник питания.

Технические характеристики:

  • рабочая частота канала................................................27,72 МГц;
  • вид модуляции....................... частотная, с девиацией 3—5 кГц;
  • реальная чувствительность приемника.............................2 мкВ;
  • номинальная выходная мощность по 34. .......................0,05 Вт;
  • выходная мощность передатчика.....................................0,23 Вт;
  • напряжение питания...................................6 В (4 элемента АА).

Приемный тракт построен на специализированной микросхеме К174ХА26; она в данной схеме выполняет функции преобразователя частоты, усилителя промежуточной частоты, частотного демодулятора и системы шумопонижения в паузах между приемом сигнала. Особенность данной схемы в том, что данная микросхема обычно используется в трактах с двойным преобразованием частоты в качестве второго преобразователя и тракта второй ПЧ. В данной схеме тракт работает с одной ПЧ, равной 465 кГц, и на вход преобразователя микросхемы подается сигнал не 10,7 МГц, как в типовой схеме включений, а 27 МГц.

Входной сигнал от антенны поступает через конденсатор С24 на провод, по которому поступает питание на узлы радиостанции. Заградительные дроссели DL3 и DL1 не пускают высокочастотную составляющую, имеющуюся в этой цепи, далее входного контура приемника. Такое схемное решение дает возможность переключать приемный и передающий тракты всего одним переключателем SP1, коммутирующим одновременно антенну и питание.

Входной УРЧ построен на полевом транзисторе VT1, входной контур L2C1 имеет непосредственную связь с затвором VT1. Нагружен каскад на VT1 на дроссель DL2. С полевого транзистора усиленный сигнал поступает на вход преобразователя частоты микросхемы А1.

Катушка L3 служит для облегчения запуска гетеродина микросхемы А1, который имеет особенность запускаться не с любым кварцевым резонатором. Дополнительно подогнать режим работы гетеродина можно подбором номинала резистора R2 и емкости конденсатора обратной связи С9, а также СЮ. В остальном схема включения микросхемы не имеет отличий от типовой.

Резистор R8 служит для установки порога срабатывания системы шумоподавления, которая при отсутствии полезного сигнала шунтирует ЗЧ-выход при помощи ключа, расположенного в микросхеме А1 и замыкающего вывод 16 микросхемы на общий минус питания, и таким образом блокирует прохождения шумов на вход усилителя.

УМЗЧ построен на части микросхемы А2 — К174ХА10. Эта микросхема содержит полный тракт карманного АМ-радиовещательного приемника, но в данной схеме используется только ее УЗЧ, а остальные узлы остаются не задействованными. Роль регулятора громкости выполняет R15.

Передатчик построен по двухкаскадной схеме и содержит задающий генератор на транзисторе VT3 и усилитель мощности на транзисторе VT2. На выходе — однозвенный П-контур, настроенный на данную антенну (в качестве антенны используется телескопический штырь длиной 500 мм). Частотная модуляция производится в задающем генераторе при помощи LC цепи DL5VD2, включенной последовательно с кварцевым резонатором. Изменением емкостной составляющей этой цепи производится отклонение частоты генератора (относительно частоты резонатора Z3) в пределах 3—5 кГц. Сигнал на варикап VD2 поступает с выхода микрофонного усилитель на VT4 и VT5. Кнопка S3 служит для перевода микрофонного усилителя в генераторный режим (включает цепь ПОС C35R24) для формирования вызывного сигнала.

Кварцевые резонаторы выбраны таким образом: Z1 — на частоту 27585 кГц, a Z3 — на 27120 кГц. Возможны и другие варианты, необходимо только, чтобы Z3 был на частоту одного из каналов диапазона 27 МГц, a Z1 отличался от него по частоте на 465 кГц в ту или другую сторону. Пьезокерамический фильтр Z2— малогабаритный ФП1П-60.02, можно и другой малогабаритный на частоту 465 кГц.

Транзистор КПЗОЗ можно заменить на КП365, транзистор КТ630 — на КТ608 или КТ603, транзистор КТ3102 — на КТ315Б или КТ316, транзисторы КТ315 — на КТЗЮ2 или КТ312. Варикап-ную матрицу КВС111А можно заменить на варикап КВЮ2, КВЮ4, КВ109, при этом его анод нужно подключить к общему проводу, а катод— к DL5; R28 нужно подключить к точке соединения DL5 и варикапа.

Для намотки контурных ВЧ-катушек использованы каркасы от KB-диапазонных контуров карманных приемников. L2 содержит 10 витков, L1 наматывается на L2 и содержит 3 витка, L3 содержит 16 витков, L6 — 8 витков, L5 наматывается на L6 и содержит 4 витка. L7 содержит 8 витков. Намотка ведется проводом ПЭВ диаметром 0,23 мм. Катушка L4 намотана на каркасе от контура ПЧ карманного приемника (сердечник с ферритовыми чашками), она содержит 100 витков ПЭВ диаметром 0,09 мм.

Дроссели DL1 и DL3 намотаны на ферритовых кольцах К7х4хЗ из феррита 400НН, содержат по 200 витков провода ПЭВ диаметром 0,12 мм. Дроссели DL4 и DL2 — готовые фабричные типа ДПМ-0,1 на 100 мкГн. Дроссель DL5 намотан на ферритовом сердечнике диаметром 2,8 мм и длиной 12—14 мм из феррита 400НН (подстро-ечник от контура МЦ телевизора ЗУСЦТ), он содержит 18 витков ПЭВ диаметром 0,23 мм. В процессе настройки радиостанции можно изменять его индуктивность путем вдвигания или выдвигания сердечника, а также отматывая и доматывая витки, так чтобы получить наилучшую модуляцию.

Литература:  А.П. Семьян.  500 схем для радиолюбителей (Радиостанции и трансиверы) СПб.: Наука и Техника, 2006. - 272 с.: ил.

Принципиальная схема радиостанции на микросхеме К174ХА10 (27 МГц)

Радиостанция на 27 МГц используется для связи в условиях города, радиус уверенного приема составляет 5 км.

Приемник выполнен на микросхеме К174ХА10 и каких-либо особенностей не имеет.

На транзисторе VT1 реализован УВЧ. Данные катушек приемника приведены в табл. 12.

Динамическая головка помещена в отдельный корпус и соединяется с радиостанцией гибким экранированным проводом, в этом же корпусе устанавливается кнопка «RX-TX» которой переводят радиостанцию и режим «Передача».

Коммутация осуществляется малогабаритными реле типа РЭС80 с рабочим напряжением 8 В. При желании повысить выходную мощность можно включением дополнительного усилителя 34. Схема передатчика радиостанции приведена на рис. 55. Данные катушек передатчика приводятся в табл. 13.

Технические характеристики:

  • модуляция....................................................................амплитудная;
  • рабочая частота...............................................................27140 кГц;
  • чувствительность приемника, не хуже .............................5 мкВ;
  • мощность УЗЧ. ...................................................................100 мВт;
  • частота сигнала «Вызов»..................................................1,25 кГц.



Схема блока коммутации также представлена на рис. 55. Кнопка «RX-TX» устанавливается либо на передней панели корпуса переносной радиостанции, либо вместе с громкоговорителем ВА1 в отдельном корпусе. На рис. 56 приведена схема контроля питающего напряжения; она имеет небольшие габариты и собирается навесным монтажом, необходимо лишь подстройкой R1 и R2 установить порог срабатывания логических элементов микросхемы DDI.

Этот блок особенно необходим, если радиостанция питается от аккумуляторов, расположенных внутри корпуса.

Катушки L4, L5, L6, L7 приемника помещены в алюминиевые экраны. Можно использовать контура ПЧ от транзисторных радиоприемников.

Литература:  А.П. Семьян.  500 схем для радиолюбителей (Радиостанции и трансиверы) СПб.: Наука и Техника, 2006. - 272 с.: ил.

Схемы радиостанций Беркут

ООО "Конструкторское Бюро Беркут" образовалось не на пустом месте, коллектив этого предприятия сформировался в начале 90-х годов, а один из разработчиков, внёсший существенный вклад в схемотехнику "КБ Беркут" - А. Б. Кривалов - занимается разработкой средств радиосвязи с 80-х годов.

До лета 2004 фирма называлась "КБ Пилот". Но в ней было 7 учредителей. А, как известно, у семи нянек - дитя без глазу... Были проблемы с контролем качества, не всегда продукция отличалась стабильностью параметров.

Летом 2004г фирма была "разобрана и собрана заново". Учредитель теперь один. Сменился модельный ряд радиостанций. Введено 7 (семь) дополнительных процедур приёмки ОТК, организована работающая система качества производства. По уровню наработки на отказ современные Беркуты и Хантеры лучше большинства импортных профессиональных радиостанций (так как мы широко продаём импортные радиостанции, то судим об этом не по наслышке).

За прошедшие годы были удачные конструкции и не очень (типичный пример неудачной конструкции - попытка сделать приёмник радиостанции Беркут-Корнет -1 на микросхеме NJM2292 после того как Моторола сняла с производства неплохую микросхему MC13136DW (см. схему рации Беркут-Корнет-1 на основе MC13136DW). Была линейка радиостанций Pilot, сделанных по классической схеме передатчика, но схемы этих радиостанций я здесь приводить не стану - слишком устарели.

Единственная представляющая интерес модель (ведущий разработчик В. А. Альшанецкий) 40-канальная радиостанция Пилот-40

Из удачных - хотя морально устаревших и снятых с серийного производства - радиостанция Беркут-101 (её предшественница под аналогичной схемой - радиостанция под названием Дельта-201 - выпускалась примерно с 90 года), рация Беркут-601 (то же Дельта-202), рация Беркут-301 и радиостанция Беркут-603М (были разные модификации - Беркут-603, Беркут-603+, Беркут-603МС).

Схемы современных радиостанций (выпуска после 2002 года) мы не публикуем. Но - в общих чертах - перешли полностью на импортные компоненты, доработаны некоторые узлы, повышена выходная мощность.

Отличительные черты радиостанций производства ООО "КБ Беркут":

  • по всем влияющим на дальность радиосвязи электрическим параметрам (реальной чувствительности приёмника радиостанции, эффективности шумоподавителя, выходной мощности, эффективности штатных антенн и т.п.) рации "Штурман", "Егерь", "Беркут", "Tourist" и "Hunter" существенно превосходят лучшие модели носимых и стационарных cb (27 МГц) раций зарубежного производства

  • современная элементная база лучших мировых производителей и схемные решения отечественных разработчиков, применяемые в радиостанциях производства ООО "КБ Беркут", обеспечивают рекордно высокую дальность радиосвязи и надёжность в работе при невысокой цене

  • прочный брызгозащищённый корпус - рации "Штурман", "Егерь", "Беркут", "Tourist" и "Hunter" разработаны для использования в тяжёлых условиях эксплуатации: морозы, жара, дождь (импортные cb рации на российские морозы не рассчитаны)

  • уникально высокая экономичность: радиостанции "Штурман", "Егерь", "Беркут", "Tourist" и "Hunter" потребляют в режиме ожидания в разных моделях от 7 до 12мА; КПД передатчика 80% (в импортных портативных cb радиостанциях ток в режиме ожидания в зависимости от модели от 37 до 140 мА; КПД передатчика при работе на компактную антенну не превосходит 30%)

  • эффективный спектральный пороговый шумоподавитель раций "Штурман", "Егерь", "Беркут", "Tourist" и "Hunter" обладает уникальной чувствительностью срабатывания 0,05-0,07мкВ, что позволяет этим рациям работать с сигналом в несколько раз более слабым, чем необходим для работы лучших моделей импортных cb радиостанций

Схема простой радиостанции на 27 мгц » Схемы электронных устройств

Радиостанция собрана на доступной элементной базе, и проста в изготовлении и настройке. Она предназначена для работы в диапазоне 27 мгц на одной фиксированной частоте, с AM. Принципиальная схема приёмной части радиостанции показана на рисунке 1. Радиотракт собран по супергетеродинной схеме с одним преобразованием частоты. На транзисторе Т1 выполнен усилитель высокой частоты. Сигнал от антенны выделяется входным контуром L1 С2 и поступает на базу этого транзистора. Контур настроен на частоту канала связи.
Основные технические характеристики:

1. Частота канала связи — 27,045 мгц.
2. Промежуточная частота — 465 кгц.
3. Чувствительность радиоприемного тракта — 2 мкв.
4. Селективность по соседнему каналу при расстройке на 9 кгц, не хуже — 40 дб.
5. Мощность передатчика — 250 мвт.
6. Глубина модуляции — 50%.
7. Ток потребления при передаче не более 150 мА.
8. Ток потребления при приеме в режиме молчания / максимальной громкости не более 12 мА/100мА.
9. Напряжение питания — 6В.

В коллекторной цепи этого транзистора, включен второй контур, который тоже настроен на частоту канала. Усиленное ВЧ напряжение через катушку связи L3 поступает на вход смесителя преобразователя частоты. Катушка включена в цепь смещения транзистора Т2. В эмиттерную цепь этого транзистора поступает напряжение от гетеродина, который расположен на плате передатчика (рис.2).

В коллекторной цепи транзистора Т2 выделяется комплекс частот, среди которых есть напряжение промежуточной частоты - 465 кгц. Это напряжение выделяется пьезокерамическим фильтром ПФ1 и поступает на усилитель промежуточной частоты, который выполнен ка микросхеме M1. В состав микросхемы К157ХА2 входит усилитель промежуточной частоты, амплитудный детектор и система АРУ. Микросхема используется но Прямому назначению и включена по типовой схеме.

Напряжение ЗЧ поступает через резистор R10 и регулятор громкости R12 на транзисторный усилитель ЗЧ на транзисторах Т3-Т6. На выходе включен динамический громкоговоритель Гр1. Питается приёмный тракт напряжением 6В и включается выключателем В1.

Ка рисунке 2 показана схема передатчика и гетеродинов. При изготовлении радиостанции на 27 мгц, пусть даже самой простой, радиолюбитель сталкивается с трудностями в приобретении кварцевых резонаторов, или микросхем для синтезатора частот. Тем более, что синтезатор использовать в такой простой радиостанции не выгодно.

В тоже время, практически в любом населенном пункте, можно приобрести резонаторы на 8.86 мгц. Они используются в декодерах ПАЛ для телевизоров. Если запустить генератор на третей гармонике, получаем 26,58 мгц. Это как раз то что нужно для гетеродина приёмника: прибавим 465 кгц, и получим прием сигнала с частотой 27,045 мгц, это как раз частота одного из каналов.

Для того, чтобы использовать этот же гетеродин для передатчика нужно сделать еще один преобразователь частоты, который бы сложил частоту 26,58 мгц и 465кгц, и выдал ПЧ - 27,045 мгц на вход усилителя мощности передатчика.

Гетеродин на частоту 26,58 мгц выполнен на транзисторе Т1, контур L1 C2 настроен на третью гармонику резонатора К1 (рис.2). С катушки связи L2 напряжение гетеродина поступает на приёмную плату, с катушки L3 на преобразователь на транзисторе Т2. В коллекторной цепи этого транзистора включен контур, настроенный на частоту 27,045 мгц, а в цепь эмиттера поступает сигнал частотой 465 кгц от гетеродина на транзисторе Т4.

Частота этого гетеродина определяется частотой резонанса пьезокерамического фильтра ПФ 2, который здесь точно такой-же как в тракте ПЧ приёмника. Результат сложения этих частот выделяется в коллекторном контуре Т2, и поступает на выходной усилитель мощности на транзисторе Т3.

В данной схеме используется базовая амплитудная модуляция в выходном каскаде. Сигнал от динамического микрофона МК1 поступает на двухкаскадный усилитель ЗЧ на транзисторах Т5 и Т6. Каскады имеют емкостные связи. С коллектора Т5 через дроссель Др2, который служит для исключения проникания высокочастотного напряжения на выход микрофонного усилителя, низкочастотный сигнал поступает на базу транзистора Т3.

И создает дополнительное смещение которое изменяется в такт со звуковым сигналом. Соответственно изменяется и коэффициент усиления выходного каскада. Таким образок осуществляется амплитудная модуляция. Глубину модуляции можно устанавливать переменным резистором R7.

Промодулированный ВЧ сигнал выделяется на коллекторе Т3. Контур L4 С8 С9 служит для согласования выходного сопротивления передатчика с входным сопротивлением антенны, в качестве которой, используется телескопический штырь длиной 750 мм, и для подавления гармоник основного сигнала.

В радиостанции могут быть использованы самые разнообразные детали, важно чтобы контурные конденсаторы были керамические и имели минимальный ТКЕ, например КТ-1 или КД. Остальные конденсаторы и резисторы любых типов. Кварцевый резонатор - в металлическом корпусе, из тех, что используются в ПАЛ декодерах.

Транзисторы КТ315 с любым буквенным индексом, или КТ312, КТ316, КТ3102, КТ368. Вместо МП42 - МП16-МП26, МП39-МП42, вместо МП38-МП9-МП11, МП35-МП38. Диод Д311 - КД503-КД522, Д220-Д223. Микросхему К157ХА2 можно заменить на К237ХА2. Пьезоэлектрические фильтры - одинаковые использованы ФП1П015, но можно использовать любые на 465 кгц. В передатчике транзистор KT603 можно заменить на КТ608, КТ604, КТ630. КТ606 - на КТ610, КТ904, КТ907, или использовать такой-же как Т2, но принять меры по отводу тепла.

Микрофон - МД-1 или ДЭМШ можно любой, и даже динамический громкоговоритель, качество звука при этом хуже. Катушки намотаны на каркасах от модуля цветности телевизоров ЗУСЦТ. Они пластмассовые и имеют диаметр 5 мм, и подстроечный сердечник из феррита 400НН. Катушка L1 приёмника содержит 13 витков ПЭВ-0,3 с отводами от 3-го и 7-го витков, L2 такая-же но без отводов, L3 на одном каркасе с L2 3 витка, того-же провода.

Катушки передатчика. L1 - 13 витков, L2 и L3 помещены на одном каркасе с L1, L2 - 1 виток, L3 - 4 витка ПЭВ-0,3. L7 такая-же как L1 приёмника. L4 - 20 витков того-же провода. 1,5 - 130 витков провода ПЭВ-0,1, L6 поверх неё, и имеет 10 витков, наматываются на таком-же каркасе как и остальные. Дроссели Др2 и Др1 наматываются на постоянных резисторах сопротивление более 50ком, они имеют по 100 витков провода ПЭВ-0,1.

Схема радиостанции 27 МГц » Схемы электронных устройств

Эта простая малогабаритная радиостанция предназначена для обеспечения двухсторонней-одноканальной связи в пределах 550м. Она состоит из двух сквозных трактов общими для которых являются только антенна и источник питания. Переключение режимов приёма и передачи производится их переключением. Передатчик собран на транзисторах VT4 и VT5 и операционном усилителе А2, на котором собран микрофонный усилитель. Сигнал от электретного микрофона M1, в составе которого содержится конденсаторный микрофон и однокаскадный усилитель на полевом транзисторе, поступает на усилитель на микросхеме А2 и усиливается им.
Радиостанция имеет характеристики:

1. Несущая частота радиоканала 27,12 Мгц.
2. Глубина амплитудной модуляции 50%.
3. Мощность передатчика 0,1 Вт.
4. Чувствительность приёмника 3 мкв, при отношении сигнал/шум 3:1.
5. Напряжение питания 9В.
6. Потребляемый ток в режиме дежурного приёма не более 6 mА.
7. Потребляемый ток в режиме передачи не более 50 mА.

Принципиальная электрическая схема радиостанции показана на рисунке. Конденсатор С22 защищает вход операционного усилители от наводок ВЧ напряжения, которые обязательно имеют место при работе передатчика.

В радиостанции используется однополярный источник питания, поэтому для работы операционного усилителя требуется источник напряжения средней точки между общим проводом плюсом питания, роль этого источника выполняет делитель на резисторах R12 и R13 и блокировочный конденсатор С21. Резистор R14 формирует ООС по постоянному и переменному току и устанавливает коэффициент усиления микрофонного усилителя.

С выхода А2 переменное напряжение поступает на модуляционный каскад на транзисторе VT5, сопротивление которого, эмиттер-коллектор включено в разрыв питания передатчика на транзисторе VT4. Величина напряжения на эмиттере транзистора VT5 устанавливается резистором R11. От величины сопротивления этого резистора зависит коэффициент модуляции и средняя выходная мощность передатчика.

В то-же время коэффициент усиления ОУ так-же определяет коэффициент модуляции. В результате подбором номиналов резисторов R11 и R14 можно установить оптимальный коэффициент модуляции при максимальной выходной мощности.

Сам передатчик выполнен по однокаскадной схеме на транзисторе VT4. Практически он представляет собой задающий генератор на транзисторе средней мощности, выход которого согласован с антенной. Частота несущей определяется частотой кварцевого резонатора Z2, который в данном случае выбран на 27,12 МГц. Контур L8 С16 настроен в резонанс на эту частоту. Конденсатор С14 и катушка L7 служат для согласования с антенной, роль которой выполняет телескопический штырь с максимальной длиной 700 мм. Модуляция выполняется простым изменением напряжения питания передатчика.

Приёмник радиостанции выполнен по супергетеродинной схеме собранный на специализированной микросхеме А1 - К174ХА2, эта микросхема предназначена для изготовления AM тракта радиовещательного приёмника, и частота, поступающая на вход её УРЧ в соответствии с паспортными данными может быть до 30 МГц, что в данном случае подходит. Кроме УРЧ микросхема содержит смеситель, гетеродин, и усилитель промежуточной частоты с системой АРУ. Детектор в состав микросхемы не входит и он собран на диоде VD1.

Входной сигнал от антенны, через разделительный конденсатор С1 поступает на входной контур на L1 и С2, основная задача которого обеспечить избирательность по зеркальному каналу, кроме того он так-же участвует и в формировании общей избирательности по соседнему каналу.

Выделенный сигнал через катушку связи L2 поступает на вход УРЧ микросхемы, и далее на смеситель. Внешними элементами гетеродина являются контур L3 С3 и кварцевый резонатор Z1, который определяет частоту настройки приёмника. Частота гетеродина выбрана на 465 кгц ниже частоты входного сигнала, и резонатор на частоту 26,655 МГц.

В этой радиостанции не используется пьезоэлектрический фильтр с фиксированной частотой полосы пропускания, а используется двухзвенный "LC" фильтр рассредоточенной селекции. В связи с этим при настройки приемника его промежуточную частоту можно установить любую, в зависимости от того какая разница между резонансными частотами установленных резонаторов.

Практически ПЧ можно установить от 200 кгц до 1,5 Мгц, соответственно может быть и различие между частотами резонаторов, данные конденсаторов С4 и С6 на схеме показаны для ПЧ 465 кгц, в других случаях они существенно отличаются.

На выходе смесителя включен контур С4 L4, именно на этом контуре выделяется сигнал ПЧ и этот контур является первый звеном фильтра. С катушки связи через конденсатор С5 напряжение ПЧ поступает на УПЧ микросхемы, на выходе которого включен второй контур L6 С6, выполняющий роль преддетекторного.

Сигнал ПЧ с этого контура поступает на детектор на диоде VD1 и конденсаторе С9. Напряжение ЗЧ через регулятор громкости совмещенный с выключателем питания S3 поступает на УЗЧ на транзисторах VT1 -VT3. Постоянное напряжение, пропорциональное уровню входного сигнала получается путем интегрирования напряжения ЗЧ при помощи цепи R2 С8. Это напряжение поступает на вход регулятора системы АРУ, который управляет коэффициентами усиления УПЧ и УРЧ.

Низкочастотный усилитель выполнен по двухкаскадной двухтактной схеме на транзисторах VT1-VT3. Для воспроизведения принимаемого сигнала используется динамический громкоговоритель, подключенный через разделительный конденсатор С15.

Переключение режимов приема и передачи выполняется при помощи переключателя S1 на два направления и два положения типа П2К. Фиксатор из переключателя удален и в свободном положении он находится в режиме приёма, для включения передачи его нужно нажать и удерживать в таком состоянии все время передачи. В корпусе радиостанции он располагается недалеко от антенны.

Детали и конструкция радиостанции особенностей не имеют. Все постоянные резисторы типа МЛТ-0,125 или аналогичные. Конденсаторы типа КД-1, КМ-5б, КМ-6а, К10-7, КЛС, КТ-1. Переменный резистор регулятора громкости типа СП3 с соосным выключателем. Электролитические конденсаторы К53-1, К50-6, К50-16, К50-35. Транзисторы VT1 и VT2 любые германиевые маломощные соответствующей структуры. КТ315 - можно заменить на КТЗ12, КТ3102, КТ503, КТ201. Транзистор КТ608 заменим на КТ603. Диоды обязательно германиевые.

Катушки передатчика L7 и L8 намотаны на полистироловых каркасах с внешним диаметром 7мм с подстроенным сердечником 2,8x12 мм из феррита 100НН. Такие каркасы используются в КВ контурах портативных радиоприёмниках или в тракте УПЧ цветных телевизоров УСЦТ и УПИМЦТ. L7 содержит 18 витков, L8 -10 витков провода ПЭВ 0,31.

Катушки радиоприёмника L1-L3 наматываются на таких же каркасах, но после установки на плату они закрываются экранами. L1 содержит 8 витков, L2 наматывается в верхней части каркаса над L1 и содержит 3 витка, L3 имеет то-же 8 витков. Эти катушки наматываются проводом ПЭВ-0,23. Для катушек контуров ПЧ L4 - L6 используются броневые сердечники от контуров ПЧ карманных радиоприёмников типа "Селга" или "Невский". L4 содержит 70 витков, L5 - 5 витков, L6 - 70 витков провода ПЭВ-0,12. Эти данные соответствуют ПЧ 465 кгц.

Громкоговоритель можно использовать любой подходящего размера с сопротивлением катушки 4-50 Ом. Микрофон типа МКЭ-3 или МКЭ-48. Операционный усилитель К140УД6 можно заменить на К140УД7 или К140УД708, К140УД608, К153УД2.

Настройку передатчика следует начать с высокочастотного каскада на транзисторе VT4. К передатчику подключают антенну и замкнув проволочной перемычкой эмиттер и коллектор транзистора VT5 настраивают катушки L7 и L8 и конденсатор С16 таким образом чтобы индикатор поля показывал максимальную напряженность, к тому-же нужно контролировать частоту волномером, чтобы не настроиться на гармонику.

Эту операцию удобнее выполнять если в качестве индикатора использовать ВЧ осциллограф, на входе которого включена объёмная проволочная катушка, расположенная в метре от антенны. Затем нужно убрать перемычку и подбором R11 и R14 установить наиболее благоприятный режим модуляции. Контролировать качество можно по готовому приёмнику или по осциллографу.

Настройка

Настройку приёмника начинают с установки режима УЗЧ подбирая R7 до получения на эмиттерах VT1 и VT2 половины напряжения питания. Настройку ВЧ тракта начинают с настройки контуров ПЧ, а затем входного и гетеродинного.

Настройку можно выполнить по генератору AM колебаний или принимая сигнал от готового передатчика, постепенно увеличивая расстояние между приёмником и передатчиком. Настройку гетеродинного контура выполняют по получению устойчивых колебаний на выводе 6 А1.

Схема СВ-Радиостанции 27 МГц » Паятель.Ру


При конструировании комплекта, состоящего из относительно простых радиостанций, работающих в диапазоне 27 МГц, возникает проблема с тем, как лучше организовать абонентскую систему вызова. Первое что приходит в голову, - сделать несколько каналов приема. Но это требует выполнения схемы синтезатора частоты или подбора значительного числа пар кварцевых резонаторов с разносом по частотам на значение ПЧ.


В первом варианте нужно использовать специализированные микросхемы, которые не всегда есть в наличии, либо строить схему на микроконтроллере или цифровой россыпи, что сильно усложняет схему. Во втором случае, - очень трудно найти требующиеся резонаторы.

В результате был выбран третий подход, - все радиостанции комплекта работают на одной частоте, но каждая обладает своим индивидуальным абонентским номером вызова. А в качестве генератора и дешифратора номера вызова использовать телефонные микросхемы, предназначенные для аппаратов с тональным набором.

Передатчик радиостанции.

Передатчик рассчитан на работу на 75-омную нагрузку, при питании от аккумулятора напряжением 13,5V он развивает мощность 3 W. Ток потребления при передаче около 550-600mA. Работает передатчик на частоте 27,12 МГц.

Конструктивно схема передатчика размещена в двух узлах, - в основном корпусе расположен высокочастотный узел передатчика, реле управления, клеммы для подключения источника питания и антенны, а так же, схема приемного тракта. Схема тонального вызова, модулятора, а так же, микродинамик приемного тракта расположены в тангете, собранной в корпусе телефонного аппарата - трубки.

Рассмотрим схему. Высокочастотная часть схемы передатчика состоит из задающего генератора, выполненного на транзисторах VT1 и VT2 и усилителя мощности на VT3. Транзисторы VT1 и VT2 включены по составной схеме, в результате мощность радиочастоты на коллекторе VT2 достигает 0,3-0,5W. В принципе, если такой мощности достаточно, то ВЧ напряжение с коллектора VT2 можно подать в антенну через согласующий контур и тем и ограничиться.

Ток потребления каскадом на VT1 и VT2 около 50-55 mА. Для увеличения мощности до 3-3,5W служит каскад усиления мощности на транзисторе VT3 ВЧ напряжение на него поступает от задающего генератора через согласующий контур L3-C14. Выходной сигнал через согласующий контур С17, C16, С18, С19 поступает в антенну. Антенной служит луч длинной 5 метров с противовесом. Конечно, можно использовать и другую антенну, например, промышленного изготовления.

Частота генератора задается кварцевым резонатором Q2. Она должна соответствовать частоте выбранного канала, на которой будут работать радиостанции комплекта Используя несколько резонаторов (если есть), например, два или три, можно организовать двух или трехканальную работу, включая работу на разнесенных частотах приема и передачи.

Источником модулирующего сигнала служит импортный электретный микрофон М1 (от телефона трубки). Его чувствительность можно установить подстроечным резистором R4. Основное усиление НЧ сигнала возложено на операционный усилитель А1. Его коэффициент усиления можно установить подбором сопротивления резистора R8.

Напряжение с выхода А1 поступает на модулятор на варикапе VD2 и катушке L1. Оптимальный режим модуляции можно установить подстройкой конденсатора С9 и катушки L1. Для генерации кодов вызова используется микросхема D1 - КР1008ВЖ16, она представляет собой генератор тонального набора телефонного аппарата.

Если нужно адресовать вызов одному из абонентов, нужно на клавиатуре нажать соответствующую кнопку, подписанную номером присвоенным данному абоненту. При этом на выводе 12 D1 возникнет двухчастотное НЧ напряжение, несущее информацию о номере вызываемого абонента, и через подстроечный резистор R3 и конденсатор С5 это напряжение поступит на вход операционного усилителя А1. Уровень вызывного сигнала устанавливают подстроечным резистором R3.

Клавиатура используется готовая, от телефона - трубки.

Кнопка S1 служит для включения режима передачи, она расположена сбоку телефонной трубки - тангеты. При передаче её нужно удерживать в нажатом состоянии. При этом поступает ток на реле К1, которое подает питание на задающий генератор, модулирующую схему и схему вызова, а так же, отключает антенный вход и питание приемного тракта.

Печатная плата высокачастотного узла передатчика
Схема передатчика выполнена на двух платах. На одной расположен высокочастотный участок (транзисторы VT1-VT3). Эта плата размещена в основном корпусе. Плата со схемой на D1 и А1 расположена в корпусе телефона - трубки. От этого же телефона-трубки используется клавиатура, электретный микрофон и микродинамик для приемного тракта (показан на схеме приемного тракта).

Печатные платы сделаны из фольгировнного стеклотекстолита. Расположение дорожек одностороннее. На рисунках плат показана только область монтажа. Реальные платы больше, так как нужно сделать по краям допуски для крепления их в корпусах. Особенно это важно в отношении низкочастотной платы, которая располагается в корпусе телефонного аппарата - трубки.

Прежде чем делать эту плату нужно изучить геометрические размеры внутренней части корпуса телефона-трубки, затем нарисовать на бумаге контуры платы с отметками расположения крепежных отверстий. Отсканировать в какой-то графический редактор. После этого выбрать оптимальное место для расположения монтажа и вставить в него заранее отсканированный рисунок печатных дорожек.

Перевод на текстолит и изготовление плат, - любым доступным способом. Например, можно наложив «распечатку» на фольгу заготовки кернером разметить точки расположения отверстий, а затем нарисовать дорожки перманентным маркером.

Неожиданно полезное распределение диапазона радиоуправления -

При рассмотрении беспроводных систем в последние годы наблюдается растущая тенденция думать в терминах хорошо заметных, часто встречающихся в диапазоне от высоких УВЧ до низких микроволновых диапазонов (от 800 МГц до 2,5 или 5,8 ГГц), где мобильные телефоны и домашние и коммерческие сети Wi-Fi и Bluetooth найдены. Даже переходя в ниши промышленных радиостанций с низким энергопотреблением, мы с большей вероятностью будем думать об определенных сетевых реализациях, таких как BLE или Zigbee (или один из их других имитаторов), работающих в тех же диапазонах со скоростью передачи данных в несколько мегабит в секунду (или сотни килобайт в минимум) и достаточной дальности действия, чтобы охватить типичный дом… или, по крайней мере, большую комнату.

Даже самые простые «беспроводные» устройства (вещи, которые вы вряд ли считаете радиоприемниками: такие вещи, как брелок вашего автомобиля или устройство открывания двери гаража) используют распределения, начинающиеся с 300 МГц и превышающие 900 МГц (а иногда и заканчивающиеся занятыми 2,4 ГГц группа снова).

Дело в том, что множество простых функций «дистанционного управления» (упомянутые выше гаражные ворота, а также множество других простых, но очень полезных вещей, таких как управление освещением, ворота и двери, поливные насосы и уровень воды / обнаружение наводнения, чтобы случайным образом угадать несколько), нужно отправить не более десятков байтов, и это не особенно критично по времени в сделке. Для этих задач не требуются очень сложные сети, и они, конечно, не нуждаются в скорости передачи данных в мегабитах в секунду ... но им часто (особенно в наружных или сельскохозяйственных приложениях) требуется изрядная дальность действия. По крайней мере, в прямой видимости, если не больше.

Зайдите в Интернет и поищите продукты, предлагающие такую ​​функциональность «нажмите кнопку, включите лампу», и вы не найдете в них недостатка… но они все еще обычно застревают в диапазонах УВЧ. Для этих приложений я предлагаю нечто гораздо более низкое по частоте: 27 МГц,

.

Да.27 МГц: ВЧ-распределение, обычно рассматриваемое как исключительная сфера компетенции радиостанций дальнобойщика, или, возможно, канала управления игрушечным самолетом ваших детей.

На первый взгляд частота 27 МГц кажется странной и архаичной. При длине волны около одиннадцати метров (!) Антенны кажутся чрезмерно большими, в то время как выделенный спектр - это, по стандартам современной «цифровой» связи, крошечная горстка каналов шириной 10 кГц. Но теперь подумайте еще раз. Мы все уже знаем, что для простых задач управления требуется очень мало данных, поэтому максимальная скорость передачи данных 1-2 кбит / с не является препятствием, в то время как (снова заимствуя из использования CB) очень хороший индуктивно загружаемый хлыст может быть уменьшен до пары футов в длину, в то время как спиральные антенны типа «резиновая утка», используемые в портативных наборах типа «рация» (хотя и менее эффективны), имеют длину всего пять или шесть дюймов.

Схема для радиомодулей 27 МГц пропорционально проще и (с точки зрения инженера) легко обеспечивает более высокую производительность. Также помогает отсутствие посредственных однокристальных продуктов для ВЧ-диапазонов, что способствует лучшему дизайну модулей на рынке. Если вы покупаете приемник 27 МГц (например, Lemos LMR0-27), то вы ЗНАЕТЕ, что он будет иметь приличную селективность и характеристики подавления паразитных помех.

Законы физики говорят и о 27 МГц.

27 МГц - это радиочастота, используемая в радиоуправляемых автомобилях

Когда дело доходит до управления транспортными средствами с радиоуправлением (RC), частота - это особый радиосигнал, посылаемый от передатчика к приемнику для управления транспортным средством. Мегагерцы, сокращенно МГц (или иногда МГц или МГц), - это измерение, используемое для описания частот.

Федеральная комиссия по связи (FCC) выделила определенные частоты для использования потребителями для таких предметов, как рации, устройства для открывания гаражных ворот и радиоуправляемые игрушки. Большинство игрушечных радиоуправляемых машин работают на частоте 27 МГц или 49 МГц. Более сложные игрушки, которыми управляют продвинутые пользователи, работают на частотах 72 или 75 МГц.

Какая частота?

27 МГц - наиболее распространенная частота, используемая в радиоуправляемых транспортных средствах.Производители этих игрушек всегда четко перечисляют частоты, на которых они работают, и часто они делают одну и ту же игрушку как на 27 МГц, так и на 49 МГц. Это потому, что если любитель хочет участвовать в гонках или управлять двумя автомобилями одновременно, они должны работать на одной и той же частоте. В противном случае трансмиссии будут "заклинивать" или возникать перекрестные помехи, и автомобили не будут работать должным образом.

Беговые ленты

Существует несколько обычно используемых диапазонов или каналов на определенной частоте, которые могут различаться в зависимости от страны или региона.

В США частота 27 МГц (до 6 каналов с цветовой кодировкой) обычно используется как в радиоуправляемых автомобилях для хобби, так и в игрушечных.

Эти частоты:

  • 26,995 МГц - канал 1 (коричневый)
  • 27,045 МГц - канал 2 (красный)
  • 27,095 МГц - канал 3 (оранжевый)
  • 27,145 МГц - канал 4 (желтый)
  • 27,195 МГц - канал 5 (зеленый)
  • 27,255 МГц - канал 6 (синий)

В Австралии каналы 10–36 с частотой 27 МГц предназначены для наземных транспортных средств.В Великобритании для некоторых радиоуправляемых игрушек используется 27 МГц (13 каналов с цветовой кодировкой).

Выйти из дома

Во многих игрушечных транспортных средствах конкретный канал в диапазоне 27 МГц не указывается и не может быть изменен, что повышает вероятность того, что два или более транспортных средства 27 МГц, работающих в одной и той же зоне, будут испытывать перекрестные помехи или помехи. Самая распространенная фиксированная частота для игрушек 27 МГц - канал 4 (желтый) на 27,145 МГц. Радиоуправляемые игрушки с выбираемыми диапазонами (обычно 3 или 6) обычно имеют селекторный переключатель как на транспортном средстве, так и на контроллере, который позволяет оператору выбирать другой диапазон или канал (обозначенный буквой, числом или цветом), чтобы две игрушки 27 МГц могли играть вместе.

Гладкий парус

Так как же на самом деле работает передатчик, работающий на определенной частоте? Каждый раз, когда оператор нажимает кнопку, спусковой крючок или джойстик на транспортном средстве, пара электрических контактов соприкасается, замыкая интегральную схему. Эта схема заставляет передатчик отправлять заданную последовательность электрических импульсов приемнику, и количество этих импульсов устанавливает последовательность действий. В однофункциональных игрушках эти импульсы перемещают транспортное средство вперед и назад, в то время как полнофункциональные игрушки также могут поворачиваться влево или вправо при движении вперед и назад.

Радиопередатчик 27 МГц на одном транзисторе

Это интригующий самодельный проект FM-радиопередатчика. Схема генерирует и передает электромагнитные волны с частотой 27 МГц или сигналы, передающие сообщения. Он передает звуковые данные в виде электромагнитных сигналов.

Эти радиопередатчики часто используются в транспортных средствах. Тем не менее, может также использоваться в фиксированных местах или областях. Например, передача или передача звуковых сигналов от звуковой карты ПК в зданиях.Более того, большинство передатчиков обычно имеют короткую дальность действия - 100–300 футов (30–100 метров). Это зависит от качества приемника и других факторов, таких как препятствия и возвышения.

Кроме того, эта схема создает очень низкую ВЧ-мощность в диапазоне 27 МГц. Но мощности выхода вполне достаточно для слуха в здании.

Аппаратные компоненты

[inaritcle_1] Принципиальная схема

Работа схемы

Эта схема приемника 27 МГц работает с помощью NTE123A, транзистора усилителя звука NPN. NTE123A усиливает звуковые сигналы до желаемого значения. В схеме используются кварцевый разъем, антенна типа рации и микрофон. Чтобы настроить схему на максимальную выходную мощность, измените в цепи подстроечный конденсатор C3 50 пФ.

Поэтому, если радиостанция не запускается стабильно, постепенно регулируйте конденсатор C3, пока звуковой сигнал не станет устойчивым и постоянным. Схема работает от батареи 9 В. Кроме того, вместе со схемой изготавливается индуктор из 10 витков эмалированного провода №16, скрученного на стержне диаметром 1/3 дюйма.Поэтому, если вам нужно использовать схему только на одной частоте, в этот момент снимите гнездо кристалла и напрямую модифицируйте кристаллы желаемой частоты в схеме.

Приложения и способы использования

Использование радиопередатчиков 27 МГц:

  • Создание радиочастотной несущей волны
  • Усиление несущей волны
  • Модуляция звуковой волны, цифровых сигналов или некоторых других форм сигналов данных

Как работают радиоуправляемые игрушки

Радиоуправляемые игрушки обычно имеют небольшое портативное устройство, которое включает в себя элементы управления и радиопередатчик. Передатчик посылает сигнал на определенной частоте приемнику в игрушке. Передатчик имеет источник питания, обычно 9-вольтовый аккумулятор, который обеспечивает питание для управления и передачи сигнала. Ключевое различие между игрушками с радиоуправлением и игрушками с дистанционным управлением заключается в том, что игрушки с дистанционным управлением имеют провод, соединяющий контроллер и игрушку, в то время как радиоуправление всегда , беспроводное соединение .

Большинство радиоуправляемых игрушек работают на частоте 27 МГц или 49 МГц .Эта пара частот была выделена FCC для основных потребительских товаров, таких как устройства открывания гаражных ворот, рации и радиоуправляемые игрушки. Усовершенствованные модели RC, такие как более сложные самолеты RC, используют частоты 72 МГц или 75 МГц.

Большинство радиоуправляемых игрушек имеют маркировку с указанием частотного диапазона, в котором они работают. Например, радиоуправляемый грузовик ниже имеет этикетку, обозначающую его как модель с частотой 27 МГц.

Большинство производителей радиоуправляемых игрушек делают версии каждой модели для обоих частотных диапазонов (27 МГц и 49 МГц).Таким образом, вы можете управлять двумя одной и той же моделью одновременно, для гонок или совместной игры, не сталкиваясь с помехами между двумя передатчиками. Некоторые производители также предоставляют более конкретную информацию о точной части диапазона частот, в котором работает игрушка. Хорошим примером является компания Nikko of America, которая предлагает возможность создавать гоночные наборы из шести игрушек, каждая из которых настроена на разные части. частотного диапазона 27 МГц.

Передатчики варьируются от простых однофункциональных контроллеров до полнофункциональных контроллеров с широким спектром опций.Примером однофункционального контроллера является контроллер, который заставляет игрушку двигаться вперед при нажатии на спусковой крючок и назад при его отпускании. Чтобы остановить игрушку, вы должны ее выключить.

Большинство полнофункциональных контроллеров имеют шесть элементов управления:

  • Вперед
  • Назад
  • Вперед и влево
  • Вперед и вправо
  • Назад и влево
  • Назад и вправо

В большинстве полнофункциональных контроллеров, Если не нажимать кнопки и не вращать ручки, игрушка останавливается и ожидает дальнейших команд. Контроллеры для более продвинутых RC-систем часто используют двойные джойстики с несколькими уровнями отклика для точного управления.

Фиксированная служба

F.106

Использование разнесения для тональной телеграфии в ВЧ радиосхемах

Ф.162

Использование направленных передающих антенн в фиксированной службе, работающей в полосах ниже примерно 30 МГц

F.240

Защитные отношения сигнал / помеха для различных классов излучения в фиксированной службе на частотах ниже 30 МГц

Ф.246

Частотная манипуляция

Ф.268

Взаимосвязь на звуковых частотах радиорелейных систем телефонии
Примечание - исключено 06. 06.2003 (RA-03)

F.270

Взаимосвязь на частотах видеосигнала радиорелейных систем телевидения
Примечание - исключено 06.06.2003 (RA-03)

Ф.275

Характеристика предыскажения для радиорелейных систем с частотной модуляцией для телефонии, использующих мультиплексирование с частотным разделением каналов
Примечание - исключено 06.06.03 (RA-03)

F.276

Девиация частоты и чувство модуляции для аналоговых радиорелейных систем для телевидения
Примечание - исключено 06.06.03 (RA-03)

Ф.283

Планы размещения радиочастотных каналов для аналоговых или цифровых фиксированных беспроводных систем малой и средней пропускной способности, работающих в диапазоне 2 ГГц
Примечание - исключено 10. 10.07 (CACE / 435)

F.290

Техническое обслуживание радиорелейных систем телефонии с использованием мультиплексора с частотным разделением каналов
Примечание - исключено 06.06.03 (RA-03)

Ф.302

Ограничение помех от загоризонтных радиорелейных систем

Ф.305

Резервные устройства для радиорелейных систем телевидения и телефонии
Примечание - исключено 06.06.2003 (RA-03)

F.306

Порядок международного подключения радиорелейных систем с разными характеристиками
Примечание - исключено 06.06.03 (RA-03)

Ф.335

Использование радиолинии в международных телефонных сетях
Примечание - исключено 17 декабря 1999 г. (CACE / 146)

Ф.338

Пропускная способность, необходимая на выходе телеграфной или телефонной трубки

F.339

Ширина полосы, отношения сигнал / шум и допуски на замирания в ВЧ фиксированных и сухопутных подвижных системах радиосвязи

Ф.342

Система автоматической коррекции ошибок телеграфных сигналов, передаваемых по радиоканалам
Примечание - исключено 10.10.2007 (CACE / 435)

Ф.345

Телеграфное искажение
Примечание - исключено 10.10.07 (CACE / 435)

F.347

Классификация многоканальных радиотелеграфных систем для сетей дальнего действия, работающих на частотах ниже примерно 30 МГц, и обозначение каналов в этих системах
Примечание - исключено 10. 10.2007 (CACE / 435)

Ф.348

Расположение каналов в многоканальных передатчиках с одной боковой полосой и с независимой боковой полосой для цепей большого радиуса действия, работающих на частотах ниже примерно 30 МГц

F.349

Стабильность частоты, необходимая для систем, работающих в фиксированной ВЧ службе, чтобы использование автоматического регулирования частоты было излишним
Примечание - исключено 29.04.10 (CACE / 508)

Ф.380

Межсоединение на частотах основной полосы радиорелейных систем для телефонии с использованием мультиплексирования с частотным разделением каналов
Примечание - исключено 06.06.03 (RA-03)

F.381

Условия, касающиеся регулирования линии и других пилотных сигналов, а также ограничений для остатков сигналов вне основной полосы частот при соединении радиорелейных и линейных систем для телефонии
Примечание - исключено 06. 06.03 (RA-03)

Ф.382

Планы размещения радиочастотных каналов для фиксированных беспроводных систем, работающих в диапазонах 2 и 4 ГГц

F.383

Планы размещения радиочастотных каналов для фиксированных беспроводных систем высокой пропускной способности, работающих в нижней полосе 6 ГГц (5925–6425 МГц)

Ф.384

Планы размещения радиочастотных каналов для цифровых фиксированных беспроводных систем средней и высокой пропускной способности, работающих в полосе частот 6425–7125 МГц

F.385

Планы размещения радиостволов для фиксированных беспроводных систем, работающих в полосе 7110–7900 МГц

Ф. 386

Планы размещения радиочастотных каналов для фиксированных беспроводных систем, работающих в диапазоне 8 ГГц (от 7 725 до 8 500 МГц)

Ф.387

Планирование радиочастотных каналов для фиксированных беспроводных систем, работающих в 10.Диапазон 7-11,7 ГГц

Ф. 388

План размещения радиочастотных каналов для загоризонтных радиорелейных систем
Примечание - исключено 06.06.2003 (RA-03)

Ф.389

Предпочтительные характеристики вспомогательных радиорелейных систем, работающих в диапазонах 2, 4, 6 или 11 ГГц
Примечание - исключено 06.06.03 (RA-03)

F.390

Определения терминов и ссылок, касающихся гипотетических эталонных схем и гипотетических эталонных цифровых трактов для радиорелейных систем
Примечание - исключено 10. 10.07 (CACE / 435)

Ф.391

Гипотетическая эталонная схема для радиорелейных систем телефонии с частотным разделением каналов с пропускной способностью от 12 до 60 телефонных каналов
Примечание - исключено 06.06.03 (RA-03)

F.392

Гипотетическая эталонная схема для радиорелейных систем телефонии с частотным разделением каналов с пропускной способностью более 60 телефонных каналов
Примечание - исключено 10.10.2007 (CACE / 435)

Ф.393

Допустимая мощность шума в гипотетической эталонной цепи для радиорелейных систем телефонии с использованием мультиплексирования с частотным разделением
Примечание - исключено 10.10.2007 (CACE / 435)

F.395

Помехи в радиочасти цепей, устанавливаемых по реальным радиорелейным линиям для телефонии FDM
Примечание - исключено 06. 06.2003 (RA-03)

Ф.396

Гипотетическая эталонная схема загоризонтных радиорелейных систем телефонии с использованием мультиплексирования с частотным разделением каналов
Примечание - исключено 06.06.2003 (RA-03)

F.397

Допустимая мощность шума в гипотетической эталонной схеме загоризонтных радиорелейных систем телефонии с частотным разделением каналов
Примечание - исключено 06.06.2003 (RA-03)

Ф.398

Измерение шума в реальном трафике по радиорелейным системам для телефонии с использованием мультиплексирования с частотным разделением каналов
Примечание - исключено 06.06.2003 (RA-03)

F.399

Измерение шума с использованием непрерывного сигнала однородного спектра в радиорелейных системах телефонной связи с мультиплексированием с частотным разделением каналов
Примечание - исключено 06. 06.03 (RA-03)

Ф.400

Предоставление служебных каналов для эксплуатации и обслуживания радиорелейных систем
Примечание - исключено 06.06.03 (RA-03)

F.401

Частоты и отклонения контрольных сигналов непрерывности для радиорелейных систем с частотной модуляцией для телевидения и телефонии
Примечание - исключено 06.06.03 (RA-03)

Ф.402

Предпочтительные характеристики одиночного звукового канала, одновременно передаваемого с телевизионным сигналом в аналоговой радиорелейной системе
Примечание - исключено 06.06.03 (RA-03)

F.403

Среднечастотные характеристики для межсетевого взаимодействия аналоговых радиорелейных систем
Примечание - исключено 06. 06.03 (RA-03)

Ф.404

Девиация частоты для аналоговых радиорелейных систем телефонии с использованием мультиплексирования с частотным разделением каналов
Примечание - исключено 06.06.03 (RA-03)

F.405

Предыскажающие характеристики для радиорелейных систем с частотной модуляцией для телевидения
Примечание - исключено 06.06.03 (RA-03)

Ф.436

Организация тональных частотно-сдвиговых телеграфных каналов по ВЧ радиосхемам
Примечание - исключено 29.04.10 (CACE / 508)

F.444

Предпочтительные характеристики многолинейных коммутационных устройств аналоговых радиорелейных систем
Примечание - исключено 06.06.03 (RA-03)

Ф. 454

Уровень контрольной несущей для ВЧ систем с одной боковой полосой и независимой боковой полосой с уменьшенной несущей

Ф.455

Усовершенствованная система передачи для радиотелефонных сетей ВЧ
Примечание - исключено 17 декабря 1999 г. (CACE / 146)

F.463

Пределы остатков сигналов вне основной полосы частот радиорелейных систем телевидения
Примечание - исключено 06.06.03 (RA-03)

Ф.480

Полуавтоматический режим работы по ВЧ радиотелефонным цепям. Устройства для удаленного подключения к АТС по радиотелефонным цепям
Примечание - исключено 17 декабря 1999 г. (CACE / 146)

F.497

Планы размещения радиочастотных каналов для фиксированных беспроводных систем, работающих в полосе частот 13 ГГц (12,75–13,25 ГГц)

Ф. 518

Одноканальная симплексная телеграфная система ARQ
Примечание - исключено 10.10.07 (CACE / 435)

Ф.519

Одноканальная дуплексная телеграфная система ARQ
Примечание - исключено 10.10.07 (CACE / 435)

F.520

Использование имитаторов высокочастотных ионосферных каналов
Примечание - исключено 05.05.200 (RA-2000)

Ф.555

Допустимый шум в гипотетической опорной цепи радиорелейных систем телевидения
Примечание - исключено 10.10.07 (CACE / 435)

Ф.556

Гипотетический эталонный цифровой тракт для радиорелейных систем, который может составлять часть цифровой сети с интегрированными услугами с пропускной способностью выше второго иерархического уровня

F. 557

Норма готовности радиорелейных систем на гипотетическом эталонном цифровом тракте

Ф.592

Словарь терминов фиксированной службы

Ф.593

Шум в реальных цепях многоканальных загоризонтных ЧМ радиорелейных систем длиной менее 2500 км
Примечание - исключено 06.06.2003 (RA-03)

F.594

Нормы показателей качества по ошибкам гипотетического эталонного цифрового тракта для радиорелейных систем, обеспечивающих соединения со скоростью передачи битов ниже первичной и образующих часть или всю высококлассную часть цифровой сети с интегрированными услугами

Ф.595

Планы размещения радиочастотных каналов для фиксированных беспроводных систем, работающих в 17. Диапазон частот 7-19,7 ГГц

Ф.596

Взаимосвязь цифровых радиорелейных систем
Примечание - исключено 10.10.2007 (CACE / 435)

Ф.612

Измерение взаимного смешения в приемниках связи ВЧ фиксированной службы

F.613

Использование систем зондирования ионосферных каналов, работающих в фиксированной службе на частотах ниже примерно 30 МГц

Ф.634

Нормы показателей качества по ошибкам для реальных цифровых радиорелейных линий, составляющих часть полноценной части международных цифровых соединений со скоростью передачи данных ниже первичной в цифровой сети с интегрированными услугами

F. 635

Планы размещения радиочастотных каналов на основе однородной структуры для фиксированных беспроводных систем, работающих в полосе частот 4 ГГц (3400–4 200 МГц)

Ф.636

Планы размещения радиочастотных каналов для фиксированных беспроводных систем, работающих в диапазоне 14,4-15,35 ГГц

Ф.637

Планирование радиочастотных каналов для фиксированных беспроводных систем, работающих в 21.Диапазон 2-23,6 ГГц

Ф.695

Нормы готовности для реальных цифровых радиорелейных линий, образующих часть полноценной схемы в цифровой сети с интеграцией услуг

Ф.696

Показатели качества по ошибкам и показатели готовности для гипотетических эталонных цифровых секций, составляющих часть или всю часть среднего уровня соединения ISDN со скоростью передачи данных ниже первичной с использованием цифровых радиорелейных систем

F. 697

Показатели качества по ошибкам и готовности для части локального уровня на каждом конце соединения ISDN со скоростью передачи данных ниже первичной с использованием цифровых радиорелейных систем

Ф. 698

Предпочтительные полосы частот для загоризонтных радиорелейных систем

Ф. 699

Эталонные диаграммы направленности антенн фиксированных беспроводных систем для использования в исследованиях координации и оценке помех в диапазоне частот от 100 МГц до 86 ГГц

F.700

Алгоритм измерения характеристик ошибок и готовности для цифровых радиорелейных линий на системном интерфейсе скорости передачи данных
Примечание - исключено 10.10.2007 (CACE / 435)

Ф. 701

Планы размещения радиочастотных каналов для цифровых радиосистем многоточечной связи, работающих в полосах частот от 1350 до 2690 МГц (1.5, 1.8, 2.0, 2.2, 2,4 и 2,6 ГГц)

Ф.745

Некоторые Рекомендации МСЭ-R для аналоговых радиорелейных систем, включая те, которые были удалены
Примечание - исключено 10.10.07 (CACE / 435)

Ф.746

Планирование радиочастот для систем фиксированной службы

F.747

Планы размещения радиочастотных каналов для фиксированной беспроводной системы, работающей в диапазоне 10,0–10,68 ГГц

Ф.748

Планы размещения радиочастот для систем фиксированной службы, работающих в диапазонах 25, 26 и 28 ГГц

Ф. 749

Планирование радиочастот для систем фиксированной службы, работающих в подполосах 36-40.Диапазон 5 ГГц

Ф.750

Архитектура и функциональные аспекты радиорелейных систем для сети на основе синхронной цифровой иерархии (SDH)

Ф.751

Характеристики передачи и требования к рабочим характеристикам радиорелейных систем для сетей на базе SDH

F.752

Методы разнесения для фиксированных беспроводных систем точка-точка

Ф.753

Предпочтительные методы и характеристики для контроля и защиты цифровых радиорелейных систем
Примечание - исключено 10.10.07 (CACE / 435)

Ф. 754

Радиорелейные системы в полосах 8 и 9 для обеспечения магистральных телефонных соединений в сельской местности
Примечание - исключено 10.10.07 (CACE / 435)

F.755

Системы многоточечной связи в фиксированной службе

Ф. 756

Системы многоточечной связи TDMA, используемые в качестве концентраторов радиосвязи
Примечание - исключено 10.10.07 (CACE / 435)

Ф.757

Основные системные требования и рабочие характеристики для фиксированного беспроводного доступа с использованием мобильных технологий, предлагающих услуги телефонии и передачи данных

F.758

Параметры системы и соображения при разработке критериев совместного использования частот или совместимости между цифровыми фиксированными беспроводными системами фиксированной службы и системами других служб и другими источниками помех

Ф. 759

Использование частот в диапазоне от 500 до 3000 МГц для радиорелейных систем
Примечание - исключено 20.10.09 (CACE / 493)

F.760

Защита наземных радиорелейных систем прямой видимости от помех со стороны радиовещательной спутниковой службы в полосах частот около 20 ГГц
Note - Погашен 02.06.2013 (CACE / 605)

Ф.761

Совместное использование частот фиксированной службой и пассивными датчиками в полосе 18,6–18,8 ГГц
Примечание - исключено 06.06.03 (RA-03)

F.762

Основные характеристики систем дистанционного управления и контроля КВ приемно-передающих станций
Примечание - исключено 10.10.07 (CACE / 435)

Ф.763

Передача данных по ВЧ-цепям с использованием фазовой манипуляции или квадратурной амплитудной модуляции

Ф. 764

Минимальные требования к высокочастотным радиосистемам, использующим протокол пакетной передачи

F.1092

Нормы показателей качества по ошибкам для цифрового тракта с постоянной скоростью передачи, равной или превышающей первичную скорость, переносимую цифровыми радиорелейными системами, которые могут составлять часть международного участка гипотетического эталонного тракта длиной 27500 км
Примечание - исключено 25.05.02 (CACE / 258)

Ф. 1093

Влияние многолучевого распространения на конструкцию и работу цифровых фиксированных беспроводных систем прямой видимости

F.1094

Максимально допустимые характеристики по ошибкам и ухудшение готовности цифровых фиксированных беспроводных систем, возникающие из-за радиопомех от излучений и излучений от других источников

Ф. 1095

Процедура определения зоны координации между радиорелейными станциями фиксированной службы

F.1096

Методы расчета помех в пределах прямой видимости системам фиксированной беспроводной связи для учета рассеяния на местности

Ф. 1097

Варианты уменьшения помех для повышения совместимости между радиолокационными системами и цифровыми радиорелейными системами

Ф. 1098

Планы размещения радиочастотных каналов для фиксированных беспроводных систем в полосе 1900–2300 МГц

F.1099

Планы размещения радиочастотных каналов для цифровых фиксированных беспроводных систем высокой и средней пропускной способности в верхней полосе 4 ГГц (4400–5000 МГц)

Ф. 1100

Планы размещения радиочастотных каналов для радиорелейных систем, работающих в диапазоне 55 ГГц
Примечание - исключено 05.05.200 (RA-2000)

F.1101

Характеристики цифровых фиксированных беспроводных систем на частотах ниже 17 ГГц

Ф.1102

Характеристики фиксированных беспроводных систем, работающих в полосах частот выше примерно 17 ГГц

Ф.1103

Основные требования и технологии для фиксированных систем беспроводного доступа, работающих в полосах ниже 3 ГГц, для обеспечения беспроводных абонентских подключений в сельской местности

F.1104

Требования к радиосистемам многоточечной связи, используемым в локальной части соединения ISDN
Примечание - исключено 10. 10.07 (CACE / 435)

Ф.1105

Фиксированные беспроводные системы для смягчения последствий стихийных бедствий и операций по оказанию помощи

Ф.1106

Влияние распространения радиоволн на конструкцию и работу загоризонтных радиорелейных систем

F.1107

Вероятностный анализ для оценки помех фиксированной службе со стороны спутников, использующих геостационарную орбиту

Ф.1108

Определение критериев защиты приемников фиксированной службы от излучений космических станций, работающих на негеостационарных орбитах в совместно используемых полосах частот

F.1109

Рекомендации МСЭ, касающиеся систем фиксированной службы, работающих на частотах ниже примерно 30 МГц, которые не перепечатываются
Примечание - исключено 17 декабря 1999 г. (CACE / 146)

Ф. 1110

Адаптивные радиосистемы для частот ниже 30 МГц

Ф.1111

Усовершенствованная система Lincompex для ВЧ радиотелефонных цепей

F.1112

Передача оцифрованной речи для систем, работающих на частотах ниже 30 МГц

Ф.1113

Радиосистемы, использующие распространение метеорной вспышки

Ф.1189

Нормы показателей качества по ошибкам для цифровых трактов с постоянной скоростью передачи данных, равной или превышающей первичную скорость передачи цифровых радиорелейных систем, которые могут составлять часть или всю национальную часть гипотетического эталонного тракта длиной 27500 км.
Примечание - исключено 25/05/02 (CACE / 258) - Данная Рекомендация заменена Рек.МСЭ-R F.1491

Ф.1190

Критерии защиты цифровых радиорелейных систем для обеспечения совместимости с радиолокационными системами службы радиоопределения

Ф.1191

Необходимая и занимаемая ширина полосы и нежелательные излучения цифровых систем фиксированной службы

F.1192

Пропускная способность автоматически управляемых радиосистем и сетей фиксированной связи ВЧ

Ф.1241

Ухудшение производительности из-за помех от других служб, совместно использующих те же полосы частот на первичной основе с цифровыми радиорелейными системами, работающими на первичной скорости или выше и которые могут составлять часть международного участка гипотетического эталонного тракта длиной 27500 км
Примечание - исключено 10. 10.07 (CACE / 435)

F.1242

Планы размещения радиочастотных каналов для цифровых радиосистем, работающих в диапазоне от 1350 МГц до 1530 МГц

Ф.1243

Планы размещения радиочастотных каналов для цифровых радиосистем, работающих в диапазоне 2290–2670 МГц

Ф.1244

Локальные радиосети (RLAN)
Примечание - исключено 20.10.09 (CACE / 493)

F.1245

Математическая модель средних и связанных диаграмм направленности антенн двухточечной фиксированной беспроводной системы для использования при оценке помех в диапазоне частот от 1 ГГц до 86 ГГц

Ф.1246

Эталонная ширина полосы приемных станций фиксированной службы, которая будет использоваться для координации частотных присвоений с передающими космическими станциями подвижной спутниковой службы в диапазоне 1-3 ГГц

F. 1247

Технические и эксплуатационные характеристики систем фиксированной службы для облегчения совместного использования частот со службами космических исследований, космической эксплуатации и спутниковой службы исследования Земли, работающими в полосах частот 2025–2110 МГц и 2200–2290 МГц

Ф.1248

Ограничение помех спутникам в службах космической науки от излучений загоризонтных радиорелейных систем в полосах 2025–2110 МГц и 2200–2290 МГц

F.1249

Технические и эксплуатационные требования, которые способствуют совместному использованию частот системами точка-точка фиксированной службы и межспутниковой службы в полосе 25,25–27,5 ГГц

Ф.1330

Пределы производительности для ввода в действие частей международной плезиохронной цифровой иерархии и трактов и участков синхронной цифровой иерархии, реализуемых цифровыми фиксированными беспроводными системами

F. 1331

Ухудшение характеристик из-за помех от других служб, использующих те же полосы частот на первичной основе с аналоговыми радиорелейными системами для телевидения
Примечание - исключено 10.10.07 (CACE / 435)

Ф.1332

Передача радиочастотных сигналов по оптическим волокнам

F.1333

Оценка фактического угла места от станции фиксированной службы по направлению к космической станции с учетом атмосферной рефракции

Ф.1334

Критерии защиты для систем фиксированной службы, использующих одни и те же полосы частот в диапазоне от 1 до 3 ГГц с сухопутной подвижной службой

F.1335

Технические и эксплуатационные соображения при поэтапном переходном подходе к полосам частот, совместно используемым подвижной спутниковой службой и фиксированной службой на 2 ГГц

Ф. 1336

Эталонные диаграммы направленности всенаправленных, секторных и других антенн для фиксированной и подвижной службы для использования в исследованиях совместного использования частот в диапазоне частот от 400 МГц до примерно 70 ГГц

F.1337

Управление частотами адаптивных систем и сетей КВ радиосвязи с использованием наклонно-направленного зондирования FMCW

Ф.1338

Пороговые уровни для определения необходимости координации между отдельными системами в радиовещательной спутниковой службе (звуковой) на геостационарной спутниковой орбите для передач космос-Земля и фиксированной службой в полосе 1452–1492 МГц

F.1397

Нормы показателей качества по ошибкам для реальных цифровых радиоканалов, используемых на международном участке гипотетического эталонного тракта длиной 27 500 км на первичной скорости или выше
Примечание - исключено 29. 01.05 (CACE / 337)

F.1398

Ухудшение характеристик из-за помех от других служб, совместно использующих те же полосы частот на первичной основе с цифровыми радиорелейными системами, работающими на первичной скорости или выше и которые могут составлять часть национальной части гипотетического эталонного тракта длиной 27 500 км
Примечание - исключено 10.10.07 (CACE / 435)

F.1399

Словарь терминов для беспроводного доступа

Ф.1400

Требования и цели к характеристикам и доступности для фиксированного беспроводного доступа к коммутируемой телефонной сети общего пользования

Ф.1401

Соображения по определению возможных полос частот для фиксированного беспроводного доступа и соответствующие исследования совместного использования частот

F. 1402

Критерии совместного использования частот наземной мобильной системой беспроводного доступа и фиксированной системой беспроводного доступа с использованием того же типа оборудования, что и система мобильного беспроводного доступа

Ф.1403

Критерии плотности потока мощности в Рекомендациях МСЭ-R для защиты систем фиксированной службы в полосах частот, совместно используемых с космическими станциями различных космических служб

F.1404

Минимальное затухание при распространении из-за атмосферных газов для использования в исследованиях совместного использования частот системами фиксированной службы и системами радиовещательной спутниковой, подвижной спутниковой и космической службами

Ф.1405

Руководство по облегчению координации и использования полос частот, совместно используемых фиксированной службой и подвижной спутниковой службой, в диапазоне частот 1-3 ГГц
Примечание - исключено 20. 10.09 (CACE / 493)

F.1487

Тестирование ВЧ-модемов с полосой пропускания примерно до 12 кГц с использованием имитаторов ионосферных каналов

Ф.1488

Планы размещения частотных блоков для фиксированных систем беспроводного доступа в диапазоне 3400–3800 МГц

Ф.1489

Методика оценки уровня операционной совместимости между фиксированным беспроводным доступом и системами радиолокации при совместном использовании полосы 3.4–3,7 ГГц

F.1490

Общие требования к фиксированным системам беспроводного доступа

Ф.1491

Нормы показателей качества по ошибкам для реальных цифровых радиолиний, используемых на национальном участке гипотетического эталонного тракта длиной 27 500 км на первичной скорости или выше
Примечание - исключено 29. 01.05 (CACE / 337)

F.1492

Нормы готовности для реальных цифровых радиорелейных линий, составляющих часть международного участка цифрового тракта с постоянной скоростью передачи данных, равной или превышающей первичную скорость
Примечание - исключено 24.01.05 (CACE / 334) - Данная Рекомендация заменена Рек. МСЭ-R F.1703

Ф.1493

Нормы готовности для реальных цифровых радиорелейных линий, составляющих часть национального участка цифрового тракта с постоянной скоростью передачи данных, равной или превышающей первичную скорость
Примечание - исключено 24.01.05 (CACE / 334) - Данная Рекомендация заменена Рек.МСЭ-R F.1703

Ф.1494

Критерии помех для защиты фиксированной службы от изменяющихся во времени совокупных помех от других служб, совместно использующих полосу частот 10,7–12,75 ГГц на равной первичной основе

Ф. 1495

Критерии помех для защиты фиксированной службы от изменяющихся во времени совокупных помех от других служб радиосвязи, совместно использующих 17.Диапазон 7-19,3 ГГц на равной первичной основе

Ф.1496

Планы размещения радиочастотных каналов для фиксированных беспроводных систем, работающих в полосе 51,4–52,6 ГГц

Ф.1497

Планы размещения радиочастотных каналов для фиксированных беспроводных систем, работающих в полосе 55,78–66 ГГц

F.1498

Характеристики развертывания систем фиксированной службы в полосе 37-40 ГГц для использования в исследованиях совместного использования частот

F.1499

Системы радиопередачи для фиксированного широкополосного беспроводного доступа на основе стандарта кабельного модема

Ф. 1500

Предпочтительные характеристики систем фиксированной службы, использующих высотные платформы, работающие в полосах частот 47.2-47,5 ГГц и 47,9-48,2 ГГц

Ф.1501

Координационное расстояние для систем фиксированной службы (ФС), включающих станции на высотных платформах (HAPSS), совместно использующих полосы частот 47,2–47,5 ГГц и 47,9–48,2 ГГц с другими системами фиксированной службы

Ф.1502

Защита фиксированной службы в полосе частот 8025–8400 МГц, совместно используемой с геостационарными спутниковыми системами спутниковой службы исследования Земли (космос-Земля)

F.1509

Технические и эксплуатационные требования, которые способствуют совместному использованию частот системами многоадресной связи в фиксированной службе и межспутниковой службе в полосе 25,25–27,5 ГГц

Ф. 1518

Методология требований к спектру для сетей фиксированного беспроводного доступа и мобильных сетей беспроводного доступа с использованием одного и того же типа оборудования при сосуществовании в одной полосе частот

F.1519

Руководство по плану размещения частот на основе частотных блоков для систем фиксированной службы

Ф.1520

Планы размещения радиочастот для систем фиксированной службы, работающих в полосе 31,8–33,4 ГГц

Ф.1565

Ухудшение производительности из-за помех от других служб, использующих те же полосы частот на равной первичной основе, или из-за других источников помех с реальными цифровыми фиксированными беспроводными системами, используемыми на международном и национальном участках гипотетического эталонного тракта длиной 27 500 км по основной ставке или выше

F. 1566

Пределы производительности для обслуживания цифровых фиксированных беспроводных систем, работающих на международных трактах и ​​участках плезиохронной и синхронной цифровой иерархии

Ф.1567

План размещения радиочастотных каналов для цифровых фиксированных беспроводных систем, работающих в полосе частот 406,1–450 МГц

F.1568

Устройства радиочастотных блоков для фиксированных систем беспроводного доступа в диапазоне 10,15-10,3 / 10,5-10,65 ГГц

Ф.1569

Технические и эксплуатационные характеристики фиксированной службы, использующей станции на высотной платформе в полосах 27,5–28,35 ГГц и 31–31,3 ГГц

F.1570

Влияние передачи по линии вверх в фиксированной службе с использованием станций на высотной платформе спутниковой службы исследования Земли (пассивной) в полосе 31,3–31,8 ГГц

Ф. 1571

Методы смягчения последствий для использования в снижении потенциальных помех между бортовыми станциями радионавигационной службы и станциями фиксированной службы в полосе 31.8-33,4 ГГц

Ф.1605

Оценка характеристик ошибок и готовности для наземных фиксированных беспроводных систем с синхронной цифровой иерархией

Ф.1606

Критерии помех для защиты фиксированных беспроводных систем от изменяющихся во времени совокупных помех, создаваемых негеостационарными спутниками, работающими в других службах, совместно использующих частоты 37-40 ГГц и 40 ГГц.Полосы 5–42,5 ГГц на равной первичной основе

Ф.1607

Методы уменьшения помех для использования станциями на высотных платформах в диапазонах 27,5–28,35 ГГц и 31,0–31,3 ГГц

Ф. 1608

Совместное использование частот системами фиксированной службы, использующими станции на высотной платформе, и обычными системами фиксированной службы в полосах 47.2-47,5 и 47,9-48,2 ГГц

Ф.1609

Оценка помех от систем фиксированной службы, использующих станции на высотной платформе, обычным системам фиксированной службы в полосах 27,5–28,35 ГГц и 31–31,3 ГГц

Ф.1610

Планирование, проектирование и внедрение систем фиксированной КВ радиосвязи

F.1611

Методы прогнозирования для планирования и эксплуатации адаптивных ВЧ систем

Ф.1612

Оценка помех фиксированной службе с использованием станций на высотной платформе для защиты радиоастрономической службы от передачи по восходящей линии связи в системах станций на высотной платформе в диапазоне 31,3–31,8 ГГц

F. 1613

Требования к эксплуатации и развертыванию фиксированных систем беспроводного доступа в фиксированной службе в Районе 3 для обеспечения защиты систем спутниковой службы исследования Земли (активной) и службы космических исследований (активной) в полосе 5250-5 350 МГц

Ф.1668

Нормы показателей качества по ошибкам для реальных цифровых фиксированных беспроводных линий связи, используемых на гипотетических эталонных трактах и ​​соединениях длиной 27 500 км

F.1669

Критерии помех фиксированных беспроводных систем, работающих в диапазонах 37-40 ГГц и 40,5-42,5 ГГц, по отношению к спутникам на геостационарной орбите

Ф.1670

Защита фиксированных беспроводных систем от наземных систем цифрового видео и звукового радиовещания в совместно используемых диапазонах ОВЧ и УВЧ

F. 1671

Руководство по процессу развертывания фиксированных беспроводных систем с территориальной лицензией, работающих в соседних странах

Ф.1703

Нормы готовности для реальных цифровых фиксированных беспроводных линий связи, используемых на гипотетических эталонных трактах и ​​соединениях длиной 27 500 км

F.1704

Характеристики фиксированных беспроводных систем многоточечной связи с ячеистой сетевой топологией, работающих в полосах частот выше примерно 17 ГГц

Ф.1705

Анализ и оптимизация показателей ошибок цифровых фиксированных беспроводных систем с целью ввода в эксплуатацию и технического обслуживания

F.1706

Критерии защиты для систем фиксированной беспроводной связи точка-точка, использующих ту же полосу частот с кочевыми системами беспроводного доступа в диапазоне от 4 до 6 ГГц

Ф. 1760

Методика расчета совокупного распределения эквивалентной изотропно излучаемой мощности (a.e.i.r.p.) из двухточечных приложений высокой плотности фиксированной службы, работающих в полосах частот выше 30 ГГц, определенных для такого использования

F.1761

Характеристики фиксированных ВЧ систем радиосвязи

Ф.1762

Характеристики расширенных приложений для высокочастотных (ВЧ) систем радиосвязи

Ф.1763

Стандарты радиоинтерфейсов для систем широкополосного беспроводного доступа в фиксированной службе, работающей на частотах ниже 66 ГГц

F.1764

Методика оценки помех от пользовательских линий в системах фиксированной службы, использующих станции на высотной платформе, для фиксированных беспроводных систем в полосах частот выше 3 ГГц

Ф. 1765

Методика определения совокупной эквивалентной изотропно излучаемой мощности из двухточечных приложений с высокой плотностью размещения в фиксированной службе, работающей в полосах частот выше 30 ГГц

F.1766

Методика определения вероятности приема помех радиоастрономической обсерваторией на основе расчетных запретных зон для защиты от помех со стороны приложений многоадресной связи с высокой плотностью размещения в фиксированной службе, работающей в полосах около 43 ГГц

Ф.1777

Системные характеристики внешнего телевидения, электронного сбора новостей и электронного производства на местах в фиксированной службе для использования в исследованиях совместного использования частот

F.1778

Требования к доступу к каналу для ВЧ адаптивных систем в фиксированной и сухопутной подвижной службах

Ф. 1819

Защита радиоастрономической службы в полосе 48,94–49,04 ГГц от нежелательных излучений HAPS в полосах 47,2–47,5 ГГц и 47,9–48,2 ГГц

Ф.1820

Плотность потока мощности на международных границах для станций на высотных платформах, предоставляющих услуги фиксированного беспроводного доступа для защиты фиксированной службы в соседних странах в 47.Диапазоны 2-47,5 ГГц и 47,9-48,2 ГГц

Ф.1821

Характеристики современных цифровых высокочастотных (ВЧ) систем радиосвязи

Ф. 1891

Технические и эксплуатационные характеристики линий сопряжения фиксированной службы с использованием станций на высотной платформе в полосе 5850–7075 МГц для использования в исследованиях совместного использования частот

F. 2004

Планы размещения радиочастотных каналов для систем фиксированной службы, работающих в диапазоне 92–95 ГГц

Ф.2005

Планирование радиочастотных каналов и блоков для фиксированных беспроводных систем, работающих в диапазоне 42 ГГц (от 40,5 до 43,5 ГГц)

Ф.2006

Планирование радиочастотных каналов и блоков для фиксированных беспроводных систем, работающих в диапазонах 71–76 и 81–86 ГГц

F.2011

Оценка помех от линий сопряжения высотной платформы (HAPS) (направление HAPS-земля) в фиксированной службе обычным фиксированным беспроводным системам в диапазоне 5850–7075 МГц

Ф.2086

Сценарии развертывания для систем точка-точка в фиксированной службе

F. 2113

Нормы и требования к показателям качества по ошибкам и доступности для реальных двухточечных каналов радиосвязи с коммутацией пакетов

Ф.2119

Руководство по техническим параметрам и методикам для исследований совместного использования частот и совместимости, относящихся к фиксированной и сухопутной подвижной службам в диапазоне частот 1,5–30 МГц

Как подать заявку на радио- или телевещательную станцию ​​

В следующих разделах мы предоставляем некоторую основную информацию о радио- и телестанциях и связанных процессах подачи заявок.

Содержание

Введение

Потенциальные заявители на услуги радио и телевидения должны знать, что частоты для этих услуг всегда пользуются большим спросом. Когда для новых станций открываются периоды подачи заявок, подаются многие конкурирующие заявки. Подача заявки не гарантирует получение разрешения на строительство радиостанции. Во многих регионах страны могут быть недоступны частоты, на которых новая станция могла бы начать работу, не создавая помех для существующих станций, что является нарушением правил FCC.По этой причине мы не рекомендуем приобретать какое-либо оборудование до получения разрешения на строительство от FCC.

Расширение радиодиапазонов AM или FM маловероятно. Диапазон FM не может расширяться выше 107,9 МГц из-за присутствия авиационных операций на частотах от 108 МГц до 136 МГц, а также не может расширяться ниже 88,1 МГц за счет работы телевизионного канала 6 на частотах 82,0–88,0 МГц. Диапазон AM был расширен с 1600 до 1700 кГц в 1990-х годах после многих лет международных переговоров.Однако эти частоты зарезервированы для существующих станций, которые создавали значительные помехи в нижней части полосы.

Нелицензионная операция запрещена. FCC очень часто задают вопрос: требуется ли лицензия для вещания на очень малой мощности. Имейте в виду, что нелицензионная работа радиостанций запрещена даже на малых мощностях, таких как 1 Вт или меньше. Единственная нелицензионная операция, которая разрешена в диапазонах вещания AM и FM, регулируется Частью 15 правил FCC и ограничена радиусом покрытия приблизительно 200 футов.( См. публичное уведомление Комиссии от 24 июля 1991 г., которое все еще в силе.) Нелицензионная работа не разрешена в телевизионных диапазонах (включая 87,9 МГц, которая попадает в телевизионный диапазон канала 6 от 82,0 до 88,0). Штрафы и / или уголовное преследование могут быть результатом незаконной работы нелицензированной станции (см. Примеры недавних принудительных действий).

Юридическая и инженерная помощь в подготовке заявок на получение разрешения на строительство лицензионных станций. Большинство заявителей нанимают юрисконсультов и консультантов по радиовещанию для выполнения поиска частот и помощи в подготовке юридических и технических частей заявок на получение разрешения на строительство. FCC не ведет список и не рекомендует какие-либо конкретные юридические услуги или консультантов по радиовещанию, но многие из этих услуг рекламируются в Интернете и в отраслевых изданиях. Вы должны решить, какие услуги лучше всего соответствуют вашим потребностям. Имейте в виду, что FCC не может сказать вам, будет ли частота доступна в конкретном месте или поможет в подготовке заявок (за исключением вопросов общего характера).

Доступ к компьютеру необходим. Комиссия требует подачи всех заявок в электронном виде и отказалась от бумажных форм. Эта процедура имеет несколько преимуществ, в том числе проверку ошибок при вводе заявки до того, как заявка будет принята к подаче, более быстрое размещение данных и сокращение времени обработки. Заявки, поданные в бумажном виде, к подаче не принимаются.

Сборы за подачу заявления. Для заявок на коммерческие AM, FM и телевизионные радиостанции пошлина за регистрацию должна быть оплачена при подаче любого заявления.Эти сборы подробно описаны в Руководстве по подаче заявок от Медиа-бюро.

Формы заявок FCC. Формы заявок FCC могут использоваться для подготовки данных для заявки, но имейте в виду, что формы ДОЛЖНЫ быть поданы в электронном виде. Наличие «бумажной» формы или PDF-формы не отменяет требования к электронной регистрации. Бланки заявок на телерадиовещание, доступные для электронной подачи, можно найти на странице «Электронная подача документов Медиа-бюро».

Правила FCC. Правила FCC, касающиеся радио- и телевещательных станций, содержатся в частях 73 и 74 Свода федеральных правил (CFR). CFR доступен в правительственной типографии как онлайн, так и в виде книги. Для вашего удобства, вот ссылка на правила радиостанции Part 73. Эти списки правил обновляются один раз в год после обновления веб-сайта Свода федеральных правил, чтобы отразить изменения правил по сравнению с предыдущим годом.

Взаимоисключающие коммерческие аукционы. В случае возникновения конфликтов между взаимоисключающими коммерческими заявителями (т. Е. Когда между заявителями возникнет вмешательство, если все заявки будут удовлетворены), конфликт будет разрешен посредством аукциона. Процесс аукциона был санкционирован Конгрессом и президентом в Законе о сбалансированном бюджете 1997 года. Информация о процессе аукциона размещена на страницах аукционов. Обратите внимание, что мы не можем предоставить предварительную информацию о том, когда может быть открыт аукцион или окно подачи заявок на конкретную услугу.После определения периода подачи заявки будет выпущено публичное уведомление, которое будет размещено в нескольких местах на веб-сайте FCC.

Взаимоисключающие некоммерческие образовательные приложения. Некоммерческая образовательная станция. Конфликты с другими своевременно поданными некоммерческими образовательными заявками (т. Е. Возникновение помех между станциями, если бы все заявки были удовлетворены) будут разрешаться посредством балльной системы. Балльная система описана в Отчете и Приказе в MM Docket 95-31, FCC 00-120 (2000) [PDF | Слово ].См. Также заключение и приказ меморандума, MM Docket 95-31, FCC 01-64 (2001) [PDF | Word], а также см. Разделы 73.7000–73.7005 правил FCC.

AM Радиовещательные станции

AM Станции. AM-станция занимают частоты от 540 кГц до 1700 кГц. Эти станции распределяются на основе отсутствия помех. Чтобы быть приемлемым, заявка на новую радиостанцию ​​AM должна показать, что никакие помехи не будут создаваться другим американским и зарубежным AM-станциям на той же частоте или на соседних каналах (до 30 кГц выше или ниже желаемой частоты (см. 47 CFR 73.37)). Приложения также должны учитывать соотношение частоты второй гармоники и промежуточной частоты согласно 47 CFR, раздел 73.182 (s) (например, 2 x 800 кГц = 1600 кГц для второй гармоники; или 800 кГц + 455 кГц IF частота может повлиять на прием на 1250 и 1260 кГц). Как правило, этот сложный инженерный анализ требует специальных знаний и программного обеспечения, и лучше всего его выполняют консультанты по вещанию.

Правил. Правила станции AM включают 47 CFR 73.С 1 по 73.190 и с 73.1001 по 73.5009.

Форма для использования, пошлина за подачу заявления. Заявки на получение разрешения на строительство для новых радиостанций AM должны быть поданы в электронном виде по форме 301 Федеральной комиссии по связи в течение указанного периода окна подачи заявок. Кандидаты в некоммерческие образовательные учреждения также должны использовать форму FCC 301. Коммерческие кандидаты должны включить плату за подачу заявки на новую станцию, указанную в Руководстве по подаче сборов медиа-бюро, а также форму FCC 159 с оплатой сбора и заявлением.Обратите внимание, что платежи за коммерческие приложения, не оплачиваемые онлайн, должны направляться на адрес защищенного хранилища, а НЕ в Федеральную комиссию по связи в Вашингтоне, округ Колумбия,

. Аукцион 109: коммерческие участки AM и FM должен начаться 27 июля 2021 года. Процедуры и сроки.
  • «Краткие» заявки будут приниматься с 12:00 полудня по восточному времени 28 апреля 2021 г. до 18:00 по восточному времени 11 мая 2021 г.
  • Только четыре станции AM в Сент-Луисе, штат Миссури.
  • Список доступных коммерческих участков FM.

Дополнительная информация о радиостанциях AM и приложениях доступна на странице Broadcast Radio Links.

FM коммерческие радиовещательные станции

Коммерческие FM-станции могут быть авторизованы на частотах от 92,1 МГц до 107,9 МГц, соответствующих каналам с 221 по 300. Некоммерческие образовательные FM-станции также могут быть авторизованы в этой полосе, но эти приложения должны соответствовать интервалу, охвату города 70 дБн и другим техническим критериям применимо к коммерческим станциям.

Правил. Правила для коммерческих станций FM включают 47 CFR 73.201–73.333 и 73.1001–73.5009.

Запрос нового участка. Заявитель / заявитель, желающий подать заявку на новый земельный участок, должен:

  • Подайте в электронном виде форму 301 FCC «Заявление на получение разрешения на строительство» для конкретного участка, предложенного петиционером. Это заявление должно быть полным и приемлемым. Кандидат должен оплатить сбор за нормотворчество, а также сбор за подачу заявки, указанный в Руководстве по подаче сборов медиа-бюро, а также в форме 159 Федеральной комиссии по связи с уплатой сбора и подачей заявки.Как отмечалось выше, платежи за коммерческие приложения, не осуществляемые онлайн, должны направляться на адрес защищенного хранилища, а НЕ в Федеральную комиссию по связи в Вашингтоне, округ Колумбия,
  • .
  • В тот же день, когда заполнена форма 301, подайте петицию о нормотворчестве на бумаге размером с письмо (оригинал и две копии) через офис секретаря Федеральной комиссии по связи. Петиция должна (1) включать предлагаемый новый канал, класс и сообщество, которое будет обслуживаться; (2) предлагаемый новый участок земельного участка должен соответствовать требованиям к пространству, указанным в 47 CFR, Раздел 73.207 правил Комиссии для других станций, ранее поданных заявок и вакантных участков, и (3) предлагаемый новый участок выделения должен обеспечивать уровень сигнала не менее 70 дБн для всего лицензионного сообщества.

Петиция и заявка должны ссылаться друг на друга, чтобы мы могли связать две связанные заявки. Затем мы рассмотрим достоинства петиции о нормотворчестве. Если ходатайство о нормотворчестве технически приемлемо, Медиа-бюро выпустит Уведомление о предлагаемом нормотворчестве , в котором будет указана дата, к которой заинтересованные стороны могут подать комментарии или встречные предложения.В случае одобрения будет создано выделение FM-диапазона, которое будет размещено в ходе будущих аукционов FM-вещания. Как минимум, заявитель / заявитель должен соответствовать требованиям для участия в аукционе. Если заявитель является победителем торгов на земельный участок, ранее поданная форма 301 заявки на получение разрешения на строительство станет послеаукционной полной заявкой заявителя на получение разрешения на строительство. Петиции о нормотворчестве для новых отводов должны быть направлены (подписанный оригинал + 2 копии) в Отдел аудио (MB), через офис секретаря, FCC, 45 L Street NE, Washington, DC 20554.

Аукционы. Как только будут объявлены даты окна подачи заявок на аукцион для ранее созданных выделений, инструкции по подаче заявок будут опубликованы в публичном уведомлении и размещены на веб-сайте Audio Division. Мы не можем предоставить предварительную информацию о том, когда может состояться следующий аукцион или окно подачи заявок (см. Общую информацию об аукционах).

Аукцион 109: AM и FM Commercial Allotments намечен на 27 июля 2021 года.Порядок и сроки.

Дополнительную информацию о коммерческих FM-станциях и приложениях можно найти на странице «Ссылки на радиовещание».

FM Некоммерческие образовательные радиовещательные станции

Некоммерческие коммерческие (NCE) станции FM могут быть авторизованы на частотах от 88,1 МГц до 91,9 МГц, соответствующих каналам с 201 по 220 (иногда называемым «зарезервированным диапазоном»). На этих частотах коммерческая эксплуатация запрещена.Некоммерческие образовательные FM-станции также могут быть авторизованы в коммерческом FM-диапазоне в соответствии с техническими правилами, применимыми к этой услуге (см. Предыдущий раздел). Контурная защита используется в зарезервированной полосе для определения наличия помех другим станциям (см. 47 CFR, раздел 73.509).

Правил. Правила для некоммерческих образовательных станций FM включают 47 CFR 73.501–73.599 и 73.1001–73.4280. Ряд правил также относится к разделам коммерческих правил FM (47 CFR 73.201 до 73,333). Для станций FM NCE на каналах с 201 по 220 выделение не будет установлено. Распределение осуществляется через систему по требованию, при этом заявители получают разрешения на строительство объектов, которые не будут создавать помех другим станциям. Расчеты помех выполняются с использованием заданных контуров мощности сигнала. Защищенный контур обслуживания станции (представьте себе грубый круг на некотором расстоянии от места передатчика) для одной станции обычно не может перекрывать контур, создающий помехи от другой станции.См. Раздел правил 47 CFR, раздел 73.509. Кандидаты также должны защищать заявки, находящиеся на рассмотрении, которые были поданы до объявления окна подачи заявок. Объявления о будущих окнах подачи заявок будут производиться через публичное уведомление и размещаться в нескольких местах на веб-сайте Комиссии.

Затраты на строительство. FCC не собирает данные о стоимости строительства и оборудования для некоммерческих образовательных FM-станций. NTIA разместило список типичных расходов для некоммерческих образовательных FM-станций на своем веб-сайте Программы общественных средств электросвязи, но имейте в виду, что эта информация устарела на многие годы и ее следует использовать с осторожностью.Стоимость может значительно отличаться от указанных значений. Заявители и потенциальные заявители не должны приобретать оборудование до получения разрешения на строительство от FCC, поскольку они не смогут использовать или перепродавать его, если заявка не будет одобрена.

Форма для использования. Форма 340 FCC для некоммерческих образовательных станций должна использоваться для подачи заявки на этот тип FM-станции. Поступающие в некоммерческие образовательные центры не платят пошлины за подачу заявки. Заявки на открытие новых некоммерческих образовательных станций должны подаваться в электронном виде только в течение объявленного периода подачи заявок.Никакие бумажные документы не принимаются.

Период окна подачи некоммерческих образовательных документов FM планируется открыть 2–9 ноября 2021 г. :

Дополнительная информация о некоммерческих образовательных радиостанциях FM и их приложениях доступна на странице Broadcast Radio Links.

Low Power FM (LPFM) Некоммерческие образовательные радиовещательные станции

FM с низким энергопотреблением (станции LPFM работают с мощностью от 1 до 100 Вт и охватывают радиус действия примерно до 5.6 км (3,5 мили). Текущая информация о файловой службе FM с низким энергопотреблением находится на странице LPFM. Audio Division также разработала программу, которая поможет найти потенциально доступные FM-каналы для LPFM-станций.

Затраты на строительство. FCC не собирает данные о стоимости строительства и оборудования для некоммерческих образовательных FM-станций. NTIA опубликовало список типичных расходов для некоммерческих образовательных FM-станций на своем веб-сайте Программы общественных средств электросвязи, но эта информация устарела на несколько лет и должна использоваться с осторожностью.Стоимость может значительно отличаться от указанных значений. Заявители и потенциальные заявители не должны приобретать оборудование до получения разрешения на строительство от FCC, поскольку они не смогут использовать или перепродавать его, если заявка не будет одобрена.

Формы для использования. Заявки на новые станции LPFM могут быть поданы только в электронном виде по форме 318 FCC в сроки, указанные для окна подачи заявок. Заявки, полученные в другое время, будут возвращены без рассмотрения.Мы не можем предоставить предварительную информацию о том, когда может наступить следующий период подачи заявки, но когда эта информация будет объявлена, она будет в форме публичного уведомления и размещена в нескольких местах на веб-сайте FCC.

УВЕДОМЛЕНИЕ. В НАСТОЯЩЕЕ ВРЕМЯ FCC НЕ ПРИНИМАЕТ ЗАЯВКИ ДЛЯ НОВЫХ НЕКОММЕРЧЕСКИХ УЧЕБНЫХ СТАНЦИЙ ДЛЯ НЕКОММЕРЧЕСКОГО ОБРАЗОВАНИЯ FM.

Дополнительная информация о некоммерческих образовательных вещательных станциях LPFM и их приложениях доступна на странице LPFM Broadcast Radio Stations.

FM-переводчики и бустеры

FM-переводчики ретранслируют существующие AM и FM-станции на небольшие территории. Некоммерческие образовательные FM-переводчики могут быть авторизованы на любой частоте, в то время как FM-переводчики, ретранслирующие коммерческие станции, должны оставаться на частотах от 92,1 МГц до 107,9 МГц (каналы с 221 по 300). Станциям-переводчикам запрещается передавать любые программы, которые одновременно не передаются исходной или первичной станцией.

Правил. FM Translator and Booster правила включают 47 CFR с 74.1 по 73.34 и 47 CFR с 74.1201 по 73.1290.

Бланки для использования, пошлина за подачу заявления. Форма 345 FCC для станций-переводчиков должна использоваться для подачи заявки на этот тип FM-станции. Все заявки на переводчиков должны подаваться в электронном виде. Коммерческие заявители должны включить плату за подачу заявки на новую станцию, указанную в Руководстве по подаче сборов медиа-бюро, а также форму 159 Федеральной комиссии по связи с уплатой сбора и заявкой.От некоммерческих заявителей не требуется вносить пошлину за подачу заявки. Конкурирующие заявки будут выставлены на аукцион, и участник, предложивший самую высокую цену, получит разрешение на строительство этого участка. (См. Общую информацию об аукционах.)

Хранение Windows. Медиа-бюро объявит период окна подачи заявок с интервалами, в течение которых можно будет подавать заявки на новые станции и заявки на существенные изменения. Объявления о подаче заявок будут производиться через публичное уведомление и размещаться в нескольких местах на веб-сайте Комиссии.Обратите внимание, что мы не можем предоставить предварительную информацию о том, когда может быть следующее окно подачи заявки.

УВЕДОМЛЕНИЕ: ЗАЯВКИ НА НОВЫЕ КОММЕРЧЕСКИЕ ИЛИ НЕКОММЕРЧЕСКИЕ ОБРАЗОВАТЕЛЬНЫЕ ПЕРЕВОДЧИКИ НЕ МОГУТ БЫТЬ ПОДАННЫ В НАСТОЯЩЕЕ ВРЕМЯ.

Дополнительная информация о FM-переводчиках доступна на страницах FM-переводчиков и усилителей, а также на странице радиовещательных ссылок.

Телевизионные станции на полную мощность

Телеканалы на полную мощность в США распределяются по Таблице распределения (47 CFR, раздел 73.622). Стороны, заинтересованные в создании новой телевизионной станции, работающей на полную мощность, должны сначала обратиться в Комиссию с просьбой назначить новый канал определенному сообществу. В случае успеха Комиссия затем проводит окно подачи заявок на аукцион, где заинтересованные стороны могут подать заявку на участие в аукционе по новому каналу.

В 2017 году Комиссия завершила первый в истории стимулирующий аукцион, в ходе которого телевизионные каналы 37–51 были перераспределены для использования новыми лицензиатами беспроводной связи. В рамках поощрительного аукциона многие телевизионные станции класса А на полную мощность были переведены на новые каналы. Этот процесс известен как «переупаковка».«Эти станции будут переходить на свои новые назначения каналов в серии« фаз », последняя из которых состоится летом 2020 года.

ВНИМАНИЕ: Пока не будет завершена переупаковка, Комиссия не принимает заявки на новые телевизионные станции на полную мощность.

Правил. Правила телевидения включены в 47 CFR 73.601–73.699 и 47 CFR 73.1001–73.5009.

Затраты на строительство. FCC не собирает данные о затратах на строительство и оборудование для телевизионных станций. NTIA опубликовало список типичных расходов для некоммерческих образовательных (общественных) телеканалов на своем веб-сайте Программы государственных средств электросвязи, но эта информация устарела на многие годы и должна использоваться с осторожностью. Стоимость может значительно отличаться от указанных значений. Заявители и потенциальные заявители не должны приобретать оборудование до получения разрешения на строительство от FCC, поскольку они не смогут использовать или перепродавать его, если заявка не будет одобрена.

Аукционы. Аукционы. Как только переупаковка будет завершена и Комиссия действительно начнет принимать заявки на новые телевизионные станции на полную мощность (о чем будет объявлено в публичном уведомлении), эти заявки будут выставлены на вещательные аукционы, за возможным исключением тех немногих выделений, специально зарезервированных для некоммерческих использование образовательного телевидения.

Телевизионные станции малой мощности (LPTV), телевизионные трансляторы и телевизионные станции класса A

Телевизионная станция малой мощности работает с мощностью менее 150 кВт на каналах с 14 по 36 или 3 кВт на каналах со 2 по 13.Станция LPTV может транслировать материал независимо от телевизионной станции. Станция телевизионных переводчиков ретранслирует программы существующей телевизионной станции и не создает программы. Телевизионные переводчики и маломощные телевизионные станции (LPTV) должны перейти с аналоговой работы на цифровую до 31 июля 2021 года.

Телевизионные станции класса A были особым классом станций, созданным в качестве единовременного акта в результате принятия Закона об общественных вещателях 1999 года.Телевизионные станции класса А могут создавать программы. Как упоминалось ранее, стимулирующий аукцион включает в себя перевод многих телевизионных станций на полную мощность и телевизионных станций класса А на новые каналы. Эти станции перейдут на свои новые присвоения каналов летом 2020 года.

Правила . Правила LPTV и телевизионных переводчиков описаны в 47 CFR 74.1–74.34 и 47 CFR 74.701–74.797.

Формы для использования, окно подачи. Будет объявлено окно подачи заявок (через публичное уведомление), в течение которого заинтересованные стороны могут подать заявки на новые цифровые станции LPTV или телевизионных переводчиков.Кандидатам необходимо будет подать заявку, используя Форму 2100 Системы лицензирования и управления (LMS) Медиа-бюро, Приложение C.

УВЕДОМЛЕНИЕ: Комиссия не принимает заявки на новые LPTV или телевизионные трансляционные станции до завершения процесса переупаковки стимулирующего аукциона для телевизионных станций на полную мощность и вещательных телевизионных станций класса А.

Покупка существующей станции

Если вы подумываете о покупке радиостанции, вы должны связаться с текущим владельцем станции.FCC не ведет список станций, потенциально выставленных на продажу, и не участвует в переговорах по контрактам на продажу. Мы не ведем список телефонных номеров или адресов электронной почты владельцев станций, поскольку они часто меняются.

Используемые формы . После того, как вы нашли станцию ​​для продажи и подписали контракт на ее покупку, необходимо подать в электронном виде форму 314 FCC (Заявление о согласии на передачу разрешения на строительство или лицензию) вместе с уплатой соответствующего сбора за подачу заявки.Заявители, подавшие заявку на покупку станции, не могут приступить к эксплуатации до тех пор, пока FCC не одобрит заявку на покупку станции. Как только заявка одобрена, покупатель должен предоставить письмо о завершении работ в течение 90 дней с момента получения гранта. Форма 323 FCC (Отчет о праве собственности для коммерческих станций) или FCC Form 323-E (Отчет о праве собственности для некоммерческих образовательных станций) также должна быть представлена ​​в течение 90 дней с момента получения гранта. Форма 315 Федеральной комиссии по связи (FCC Form 315) (Заявление о согласии на передачу контроля над корпорацией, имеющей разрешение или лицензию на строительство вещательной станции) должна подаваться, когда контрольный пакет акций вещательной компании передается новому юридическому или физическому лицу.

Существует также форма 316 FCC (Заявление о согласии на переуступку или передачу контроля), которая используется, когда станция принудительно передается, например, управляющему при банкротстве. Форма 316 FCC также используется для проформы (изменения формы, а не содержания) назначений и передач, таких как продажа от лица корпорации, контролируемой этим лицом. Заявки на вещание должны быть поданы в электронном виде и должны включать плату за подачу заявки, указанную в Руководстве по подаче сборов Медиа-бюро вместе с формой 159 Федеральной комиссии по связи.

Заявки на участие в некоммерческих образовательных центрах не требуют сбора.

Кандидаты должны подать местное публичное уведомление

Все заявители на новые вещательные станции и все заявители на изменение лицензии сообщества существующей станции должны дать местное уведомление в газете, имеющей общий тираж в сообществе, в котором станция должна быть лицензирована. Они также должны предоставить общественности возможность подавать комментарии по этим заявкам в Комиссию.Копии заявки должны храниться в общедоступных файлах станции или в общедоступном месте в сообществе, где предлагается станция, например, в публичной библиотеке или почтовом отделении. Лицензиаты, подающие заявку на продление лицензии, должны уведомить местную общественность о подаче, транслируя объявления по своим станциям. См. Раздел правил 47 CFR, раздел 73.3580.

Дополнительная информация

Для получения дополнительной информации о радиовещании в диапазонах AM и FM посетите веб-сайт Audio Division и страницу со ссылками на радиовещание.

Для получения дополнительной информации о телевизионном вещании посетите веб-сайт Video Division.

FCC> Медиа-бюро> Отдел аудио, (202) 418-2700, и Отдел видео, (202) 418-1600.

% PDF-1.3 % 1 0 объект > поток конечный поток эндобдж 2 0 obj > / Type / Catalog / Outlines 3 0 R / StructTreeRoot 4 0 R / Metadata 1 0 R / Lang (en-US) / PageLayout / SinglePage / PageMode / UseNone / Pages 5 0 R >> эндобдж 5 0 obj > эндобдж 6 0 obj > / Parent 5 0 R / Contents 40 0 ​​R / Type / Page / Tabs / S / Resources> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> / Font >>> / MediaBox [0 0 595 .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
