Как выбрать балласт для люминесцентных ламп: устройство, как работает, виды


Когда балласт для люминесцентных ламп (ЛЛ) выходит из строя, осветительный прибор прекращает корректное функционирование. Вернуть его в обычный режим может только быстрая замена испортившегося элемента на исправный.

Купить деталь можно в специализированном магазине, главное – выбрать модуль правильной модификации. Решению этого вопроса и посвящена наша статья.

Мы расскажем вам, что такое балласт, какие задачи он выполняет в работе люминесцентной лампы. Приведем подробную классификацию, а также опишем специфику функционирования и применения разных модулей. Мы поможем вам подобрать подходящий балласт с учетом параметров лампы и компании изготовителя регулирующего устройства.

Содержание статьи:

Особенности подключения ЛЛ к сети

Люминесцентная лампа – практичный и экономный модуль, предназначенный для организации осветительных систем в бытовых, промышленных и технических помещениях.

Единственная сложность состоит в том, что напрямую подключить прибор к централизованным электроподающим коммуникациям не представляется возможным.

Электромагнитный балласт потребляет около 25% мощности осветительного прибора, таким образом на четверть снижая его эффективность и уровень КПД

Это обусловлено тем, что создание стойкого активирующего разряда в и последующее ограничение возрастающего тока требуют организации некоторых специфических физических условий. Именно эти проблемы решает установка балластного прибора.

Что такое балласт

Балласт представляет собой устройство, регулирующее пусковые функции и подключающее к электрическим коммуникациям люминесцентные осветительные приборы.

Используется для поддержания корректного режима функционирования и эффективного ограничения рабочего тока.

Приобретает повышенную актуальность, когда в сети наблюдается недостаточная электрическая нагрузка и отсутствует необходимое ограничение при потреблении тока.

Общий принцип работы элемента

Внутри ламп дневного света находится электропроводная газовая среда, обладающая отрицательным сопротивлением. Это проявляется в том, что при повышении тока между электродами существенно снижается напряжение.

Компенсирует этот момент и обеспечивает корректную работу осветительного прибора, подключающийся в систему управления балластник.

Когда большая по величине сила тока поступает на любой люминесцентный прибор, он может выйти из строя. Чтобы этого не случилось, в конструкцию лампы включается балласт, исполняющий функции преобразователя

Он же на краткий период повышает общее напряжение и помогает люминесцентам зажечься, когда в центральной сети для этого не хватает ресурса. Дополнительные функции модуля варьируются в зависимости от его конструкционных особенностей и типа исполнения.

Разновидности и характеристики балластов

Сегодня максимально широко распространены электромагнитные и электронные балластные устройства. Они надежно работают и обеспечивают долгое правильное функционирование и комфортность эксплуатации люминесцентных ламп всех типов. Имеют одинаковый общий принцип действия, но несколько отличаются по отдельным возможностям.

Особенности электромагнитных изделий

Балласты электромагнитного типа используются для ламп, подключающихся к центральной электросети с применением стартера.

Подача напряжения в таком варианте сопровождается разрядом, последующим интенсивным разогревом и замыканием биметаллических электродных элементов.

Электромагнитный балласт от электронного отличается даже по внешнему виду. Первый имеет более массивную, высокую конструкцию, а второй представляет собой удлиненную тонкую плату, на которой располагаются все рабочие элементы

В момент, когда происходит замыкание стартерных электродов, рабочий ток резко увеличивается. Это объясняется ограничением максимального сопротивления дроссельной катушки.

После полного остывания стартера происходит размыкание биметаллических электродов.

Если в конструкции электромагнитного балласта выходит из строя стартер, в работе люминесцента появляется фальстарт. При этом, в момент включения и непосредственно до полноценного розжига лампа 3-4 раза мигает и только потом начинает гореть. Это приводит к потреблению лишней энергии и существенно снижает общий рабочий ресурс источника света

Когда цепь люминесцента размыкается стартером, в индукционной катушке немедленно образуется активный импульс высокого напряжения и происходит розжиг осветительного прибора.

К достоинствам устройства относятся:

  • высокий уровень надежности, доказанный временем;
  • эксплуатационная комфортность электромагнитного модуля;
  • простота сборки;
  • доступная цена, делающая изделие привлекательным для производителей источников света и потребителей.

Кроме позитивных моментов, пользователи отмечают обширный перечень минусов, которые портят общее впечатление о приборе.

Среди них отмечаются такие позиции, как:

  • наличие эффекта стробирования, при котором лампа мерцает с частотой 50 Гц и вызывает повышение уровня утомляемости у человека — это значительно снижает работоспособность, особенно когда осветительный прибор располагается в рабочем или учебном помещениях;
  • более длительное время, требующееся для запуска осветительного прибора – от 2-3 секунд вначале и до 5-8 к середине-концу эксплуатационного срока;
  • слышимый специфический гул ;
  • повышенное потребление электроэнергии, влекущее за собой неизбежное увеличение счетов за коммунальные платежи;
  • низкая надежность ;
  • громоздкость конструкции и ее существенный вес.

При покупке все эти условия обязательно нужно учитывать, чтобы понимать, во что в будущем обойдется эксплуатация бытовой осветительной системы, оснащенной люминесцентами.

Электронные балластные модули

Балласт электронного типа используется для тех же самых целей, что и электромагнитный модуль. Однако, конструкционно и по принципу исполнения своих обязанностей эти приборы существенно отличаются друг от друга.

Дешевый электронный балласт, имеет простую автогенераторную схему с трансформатором и базовым выходным каскадом, функционирующим на биполярных транзисторах. Большой минус этих приборов – отсутствие защиты от аномальных рабочих режимов

Широкая популярность к изделиям пришла в начале 90-х. В это время их начали использовать в комплексе с разнообразными источниками света.

Изначально высокую по сравнению с электромагнитными изделиями стоимость производители компенсировали хорошей экономичностью приборов и прочими полезными характеристиками, свойствами.

Использование электронных балластов позволяло уменьшить общее потребление электрической энергии на 20-30%, сохранив при этом в полном объеме насыщенность, мощность и силу светопотока.

Этого эффекта удалось достичь путем увеличения базовой светоотдачи самой лампы на повышенной частоте и существенно более высоким КПД электронных модулей по сравнению с электромагнитными.

Самые уязвимые элементы электронного балластника это предохранитель (1), конденсатор (2) и транзисторы (3). Именно они обычно выходят из строя по различным объективным причинам и приводят лампу в нерабочее состояние

Мягкий запуск и щадящий рабочий режим дали возможность почти наполовину продлить люминисцентам жизнь, понизив таким способом общие эксплуатационные расходы на осветительную систему. Лампы требовалось менять значительно реже, а нужда в стартерах пропала вообще.

Кроме того, с помощью электронных балластов удалось избавиться от рабочих фоновых шумов и выраженного раздражающего мерцания, параллельно добившись стабильного и равномерного освещения помещений даже при колебаниях напряжения в сети в пределах 200-250 В.

Чтобы люминесцентная лампа не гудела и не мерцала, необходимо питать ее только высокочастотным током от 20 кГц и более. Для реализации этой задачи в схему включения должны входить выпрямитель, ВЧ генератор высокого напряжения и балласт, играющий роль импульсного источника питания

Дополнительно появилась возможность управлять яркостью лампы, подстраивая светопоток под индивидуальные желания и потребности пользователя.

Среди основных плюсов изделий выделились следующие критерии:

  • малый вес и компактность конструкции;
  • практически мгновенное, очень плавное включение, не оказывающее излишней нагрузки на люминесцентную лампу;
  • полное отсутствие видимого глазу моргания и различаемого шумового эффекта;
  • высокий коэффициент рабочей мощности, составляющий 0,95;
  • прямая экономия электрического тока в размере 22% — электронный модуль практически не греется по сравнению с электромагнитным и не расходует лишнего ресурса;
  • дополнительная защита, вмонтированная в блок, для обеспечения высокого уровня пожаробезопасности, и понижения потенциальных рисков, возникающих в процессе эксплуатации;
  • существенно увеличившаяся продолжительность службы люминесцентов;
  • светопоток с хорошей плотностью цвета, без перепадов даже при длительном горении не провоцирует утомляемость глаз людей, находящихся в комнате;
  • высокая эффективность функционирования осветительного прибора при отрицательных температурных показателях;
  • способность балласта автоматически подстроиться под параметры лампы, таким образом создавая оптимальный режим работы для себя и осветительного прибора.

Некоторые производители комплектуют свои электронные балласты специальным предохранителем. Он защищает устройства от перепадов напряжения, колебаний в центральной сети и ошибочной активации светильника без лампы.

Сегодня органы, занимающиеся охраной труда, рекомендуют с целью улучшения условий работы и повышения производительности, оснащать люминесцентные лампы, установленные в офисных помещениях, именно электронными, а не электромагнитными пусковыми устройствами

Из минусов электронных изделий обычно упоминают только стоимость, значительно более высокую по сравнению с электромагнитными модулями. Однако, это может иметь значение лишь в момент покупки.

В будущем, в процессе интенсивной эксплуатации, электронный балласт полностью отработает свою цену и даже начнет приносить выгоду, серьезно экономя электрический ресурс и снимая часть нагрузки с источника света.

Балласты для компактных ламп

Люминесцентные представляют собой приборы, аналогичные традиционным лампам накаливания с резьбовым цоколем E14 и E27.

Могут размещаться в современных и раритетных люстрах, бра, торшерах и прочих осветительных приборах.

Из-за конструкционных особенностей компактных люминесцентов к электронной «начинке» предъявляются повышенные требования. Бренды всегда учитывают их при производстве, а неизвестные изготовители, с целью удешевления, меняют многие элементы на более простые. Это существенно снижает эффективность и срок службы модуля

Комплектуются приборы такого класса, как правило, прогрессивным электронным балластом, который встраивается непосредственно во внутреннюю конструкцию и обычно располагается на плате лампового изделия.

На что смотреть при выборе

Выбирая балласт для люминесцентной лампы, первоочередно необходимо обращать внимание на такой параметр, как мощность модуля.

Она должна полностью совпадать с мощностью осветительного прибора, иначе лампа просто не сможет полноценно функционировать и выдавать светопоток в требуемом режиме.

Включать балласт в сеть без нагрузки категорически запрещено. Устройство может сразу же перегореть и придется его ремонтировать либо покупать новое

Далее нужно определить, какой именно балласт требуется приобрести. По цене более выгодны электромагнитные элементы. Их стоимость невелика и с установкой обычно не бывает сложностей.

Правда, такие приборы считаются устаревшим, имеют громоздкие габариты и потребляют дополнительный энергоресурс. Это заметно снижает их привлекательность, даже несмотря на доступную изначальную цену.

Чтобы проверить исправность электронного балласта, пригодится специальный измерительный прибор – карманный осциллограф

Электронные устройства стоят значительно дороже. Особенно этот пункт касается изделий, выпущенных крутыми брендовыми производителями. Но их цена с лихвой компенсируется энергоэкономичностью, практичностью, безупречной сборкой и высоким уровнем общего качества приборов.

Подбор балласта по производителю

Завод-производитель – это еще один значимый критерий при покупке. Не стоит ориентироваться исключительно на цену и приобретать самую дешевую модель из всех, что предлагаются в магазине.

Особенности брендовых балластов

Безымянное изделие китайского изготовления может очень быстро выйти из строя и повлечь за собой последующие проблемы с работой самой лампочки и даже светильника.

Брендовые производители комплектуют балласты качественными, устойчивыми к износу деталями, которые обеспечивают корректную работу модуля в течение всего эксплуатационного периода

Лучше отдать предпочтение торговым маркам с надежной репутацией, отлично зарекомендовавшим себя длительной работой на рынке осветительного оборудования и сопутствующих элементов.

Такие устройства надежно отработают весь положенный срок, обеспечив полноценное функционирование люминесцента в любом осветительном приборе.

Балластные изделия, выпущенные на предприятиях популярных торговых марок, специализирующихся на изготовлении электрооборудования и сопутствующих элементов, имеют крепкий и прочный внешний корпус из термостойкого, несклонного к деформации пластикового состава.

Стоящая на изделиях маркировка  IP2 показывает, что прибор имеет хороший уровень общей защищенности и предохраняется от попадания внутрь коробки посторонних деталей размером более 12,5 мм.

Эксплуатация устройства комфортна и абсолютно безопасна. Конструкция полностью исключает возможность контакта пользователя с токопроводящими элементами.

Балластные модули с маркировкой IP2 надежны, практичны и удобны в бытовом применении, однако, уязвимы к проникновению внутрь пыли. Из-за этого небольшого минуса ставить их в лампы, освещающие запыленные рабочие помещения, нецелесообразно

Нормальный температурный диапазон для эффективной и продолжительной работы устройства довольно широк.

Брендовые балласты качественно справляются с поставленными задачами при морозах, доходящих до -20°C и отлично чувствуют себя в жаркие дни, когда воздух раскаляется до +40°C.

Лучшие производители электромагнитных аппаратов

Большой популярностью у клиентов пользуются электромагнитные балластные устройства, изготовленные под брендом E.Next.

Это обусловлено тем, что компания предлагает по-настоящему качественные, надежные и прогрессивные модули, выполненные на самом высоком уровне в четком соответствии с требованиями, предъявляемыми к оборудованию такого класса.

Помимо гарантий и обслуживания, фирма E.Next предлагает клиентам пользовательскую техподдержку через call-центры. Позвонив туда, потребитель может задать оператору вопрос любой сложности и в течение нескольких минут получить профессиональный, понятный ответ

На все товары компания дает фирменную гарантию и предлагает покупателям высококачественный сервис на всех этапах сотрудничества.

Не меньшим спросом пользуются электромагнитные балласты, созданные известным и уважаемым европейским производителем электротехнического оборудования и сопутствующих элементов – компанией Philips.

Товары этого бренда считаются одними из самых качественных, надежных и эффективных.

Электромагнитные модули от Филипс представлены на рынке в самом широком ассортименте. Подобрать нужный вариант для лампы любой конфигурации не составит никакого труда

Балласты Филипс помогают экономить энергоресурс и нейтрализуют нагрузку, возникающую в процессе эксплуатации люминесцентных ламп.

Актуальные электронные модули

Изделия электронного типа относятся к современному виду оборудования и, помимо традиционных, имеют еще и дополнительные функции. В этом сегменте лидерские позиции занимают товары от немецкой компании Osram.

Их стоимость несколько выше, чем у китайских или отечественных аналогов, но значительно ниже по сравнению с таким конкурентами, как Philips и Vossloh-Schwabe.

У электронных балластов Osram есть целый ряд преимуществ. Они имеют аккуратную форму и скромные габариты, могут работать в температурном режиме -15…+50 °C и надежно служат в течение 100 000 часов

Среди бюджетных брендовых модулей ярко выделяются на фоне конкурентов электронные балласты Horos.

Несмотря на лояльную стоимость, эти предметы демонстрируют высокую рабочую эффективность и хороший уровень КПД, устраняют задержку при розжиге, снижают до минимума потребление энергии и повышают светоотдачу самой лампы.

С помощью этих средств можно устранить раздражающее мерцание в люминесцентных лампах и сделать осветительные приборы максимально удобными и эксплуатационно-комфортными.

Не отстает от маститых старожилов рынка и молодая, перспективно развивающаяся фирма Feron. Она предлагает пользователям продукцию европейского уровня по очень небольшой, разумной цене.

Балласты Feron сделаны аккуратно. Все детали имеют сертификаты соответствия. Внешний корпус, изготовленный из пластика, представляет собой удлиненный плоский прямоугольник. Изделие мало весит и легко монтируется в люминесцентные источники света любой конфигурации

Устройства балластного типа от Ферон предохраняют лампы от неожиданных электромеханических помех и перепадов напряжения, устраняют раздражающее глаза мерцание и помогают сэкономить более 30% электрической энергии.

Управляемый балластом от Feron люминесцент включается/выключается мгновенно. Фоновой звуковой эффект в процессе работы не наблюдается. Освещение получается мягким, равномерным и создает вокруг приятную, спокойную атмосферу.

Выводы и полезное видео по теме

Как работает электронный прибор в люминесцентной лампе. Подробное описание устройства и принципа работы изделия:

Чем отличаются друг от друга электромагнитный и электронный балласты. Особенности каждого из модулей и специфические нюансы их использования в бытовых осветительных приборах:

Особенности работы светильников, оснащенных балластами разных типов. Какие элементы более эффективны и почему. Практические рекомендации и полезные советы из личного опыта мастера:

Чтобы правильно подобрать балласт для бытовых ламп люминесцентного типа, нужно знать, как устроен этот элемент и какую функцию выполняет. Имея такую информацию, а также разбираясь в разновидностях прибора, приобрести нужную модификацию удастся без всяких сложностей.

Стоимость модуля зависит от завода-изготовителя, но даже брендовые изделия имеют вполне лояльную цену и ущерба бюджету среднестатистического потребителя не наносят.

Есть опыт выбора и замены балласта в люминесцентной лампе? Пожалуйста, расскажите читателям, какому модулю вы отдали предпочтение, и довольны ли покупкой. Комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.

ЭПРА для люминесцентных ламп T8

ЭПРА FOTON FL1х18W 180х40х30mm
Артикул: 603975
Электронный пускорегулирующий аппарат (ЭПРА) для люминесцентных ламп T8 с цоколем G13 мощностью 18 Ватт.

Foton Lighting (Фотон)

подробнее »

ЭПРА FOTON FL1х36W 180х40х30mm
Артикул: 603982
Электронный пускорегулирующий аппарат (ЭПРА) для люминесцентных ламп T8 с цоколем G13 мощностью 36 Ватт.

Foton Lighting (Фотон)

подробнее »

ЭПРА FOTON FL2х36W 180х40х30mm
Артикул: 604002
Электронный пускорегулирующий аппарат (ЭПРА) для двух люминесцентных ламп T8 с цоколем G13 мощностью 36 Ватт.

Foton Lighting (Фотон)

подробнее »

ЭПРА FOTON FL2х58W 230х40х30mm
Артикул: 604019
Электронный пускорегулирующий аппарат (ЭПРА) для двух люминесцентных ламп T8 с цоколем G13 мощностью 58 Ватт.

Foton Lighting (Фотон)

подробнее »

ЭПРА FOTON FL4х18W 182х43х30mm
Артикул: 604026
Электронный пускорегулирующий аппарат (ЭПРА) для четырех люминесцентных ламп T8 с цоколем G13 мощностью 18 Ватт.

Foton Lighting (Фотон)

подробнее »

ЭПРА (электронный балласт) - принцип работы и схема подключения

Что такое ЭПРА и для чего он нужен

Применение электронной пуско-регулирующей аппаратуры или аппарата (сокращенно ЭПРА) дает существенную прибавку к сроку полезной эксплуатации осветительного оборудования этого вида.

ЭПРА – это очередной виток развития систем зажигания лампы. Электронный баласт выпускается в виде отдельного модуля с контактами для подачи напряжения питания и контактами для подключения одного или нескольких источников света. Такой блок пришел на замену простой, но морально устаревшей схемы с дросселем и стартером. Такой конструкцией обычно оснащаются все современные светильники.

Устройство ЭПРА

Электронный пускорегулирующий аппарат (electronic ballast) является сложным электронным устройством. В состав входят:

  • Фильтр помех: необходим для нивелирования влияния помех из электросети и в нее;
  • Выпрямитель: необходим для преобразования переменного тока в постоянный;
  • Опционально: корректор мощности;
  • Сглаживающий фильтр: служит для снижения пульсаций;
  • Инвертор: повышает напряжение до необходимого;
  • Балласт: аналог электро-магнитного дросселя.

В некоторых моделях инвертор может быть дополнен регулятором яркости. Для этого необходим внешний светорегулятор (либо ручной, либо автоматический на базе фоторезистора). Схем разработано очень много. Элементная база ЭПРА для люминесцентных ламп (лл) весьма разнообразна: от мощных полевых транзисторов в мостовой схеме при нагрузках в сотни Ватт, до микросхем-драйверов в маломощных светильниках. Но тем не менее алгоритм работы един.

В упрощенном виде подключение одной лампы дневного света выглядит так:

Схема подключения ЭПРА с одной лампой

Т.е. подключение состоит всего из двух компонентов: люминесцентного источника света и электронного балласта. С точки зрения электрика это намного проще классического подключения люминесцентного светильника при использовании электромагнитного дросселя и стартера. На клеммы N и L подается сетевое напряжение. Вывод ground – заземление. Для работы электронного балласта подключение заземляющего контакта не является обязательным и служит лишь для безопасной эксплуатации.

ЭПРА сложны и состоят из множества электронных компонентов. Человеку без инженерного образования понять схему очень сложно. К тому же не каждый электрик сможет разобраться во внутреннем устройстве.

Один из вариантов принципиальной схемы ЭПРА

Это достаточно простая схема для инженера-электроника. В упрощенном понимании работа электронного балласта выполняется следующем образом. Выпрямление производится двухполупериодным выпрямителем – диодным мостом. Сглаживание пульсаций выполняется электролитическим конденсатором, рассчитанным на напряжение выше сетевого, так как амплитудное значение синусоиды для сети переменного тока примерно в полтора раза выше сетевого (√2*220В). Остальными процессами управляет микросхема. За подачу напряжения на лампы отвечают полевые транзисторы. Далее преобразователь работает автономно, частота не изменяется.

Знание электроники позволяет создать и схему питания люминесцентной лампы от низковольтных источников. Схема получается достаточно компактна. Самое важно правильно намотать трансформатор.

Принципиальная схема питания лл от низковольтного источника

Принцип работы пускателя

Какая бы ни была применена схема для пуска люминесцентной лампы. Общий принцип работы остается неизменным. В принципе, сходные процессы происходят при использовании дросселя и стартера. Всего три фазы:

  • Первоначальный прогрев электродов. В электронном баласте это происходит достаточно мягким повышением напряжения на вольфрамовые нити.
  • Поджиг. В этот момент схема подает высоковольтный импульс (обычно около полутора киловольт). Этого достаточно для электрического пробоя газа и паров ртути. Напряжение поджига у люминесцентных ламп существенно выше напряжения горения.
  • Горение. После высоковольтного импульса схема снижает напряжение до необходимого для поддержания тлеющего разряда. Частота переменного тока на электродах может достигать 38 кГц в зависимости от схемы.

В ЭПРА поджигающей импульс обеспечивается электронной схемой. В классической схеме – за счет энергии, накопленной дросселем. Прогрев электродов также обеспечивает ЭПРА. При стартерной схеме включения, электроды прогреваются в момент замыкания контактов стартера. Его можно заменить кнопкой без фиксации.

Схемы подключения

Разработка такого электронного устройства  велась для минимизации конструкции светильника и замещения крупногабаритного дросселя и стартера одним единственным модулем, который подключается к сети питания переменного тока и к электродам люминесцентного источника света.

ЭПРА лишены всех минусов классических схем подключения.

Существуют модули, предназначенные для одновременного подключения четырех ламп.

Подключение ЭПРА к четырем лампам

Как в случае с одной или двумя лампами, схема не требует никаких дополнительных элементов. Модуль ЭПРА соединяется напрямую с лл.

Схема подключения ЭПРА 4х18 Вт (Пример:Navigator NB-ETL-418-EA3)

Схема подключения ЭПРА 2х36 Вт (Пример:ELECTRONIC BALLAST ETL-236)

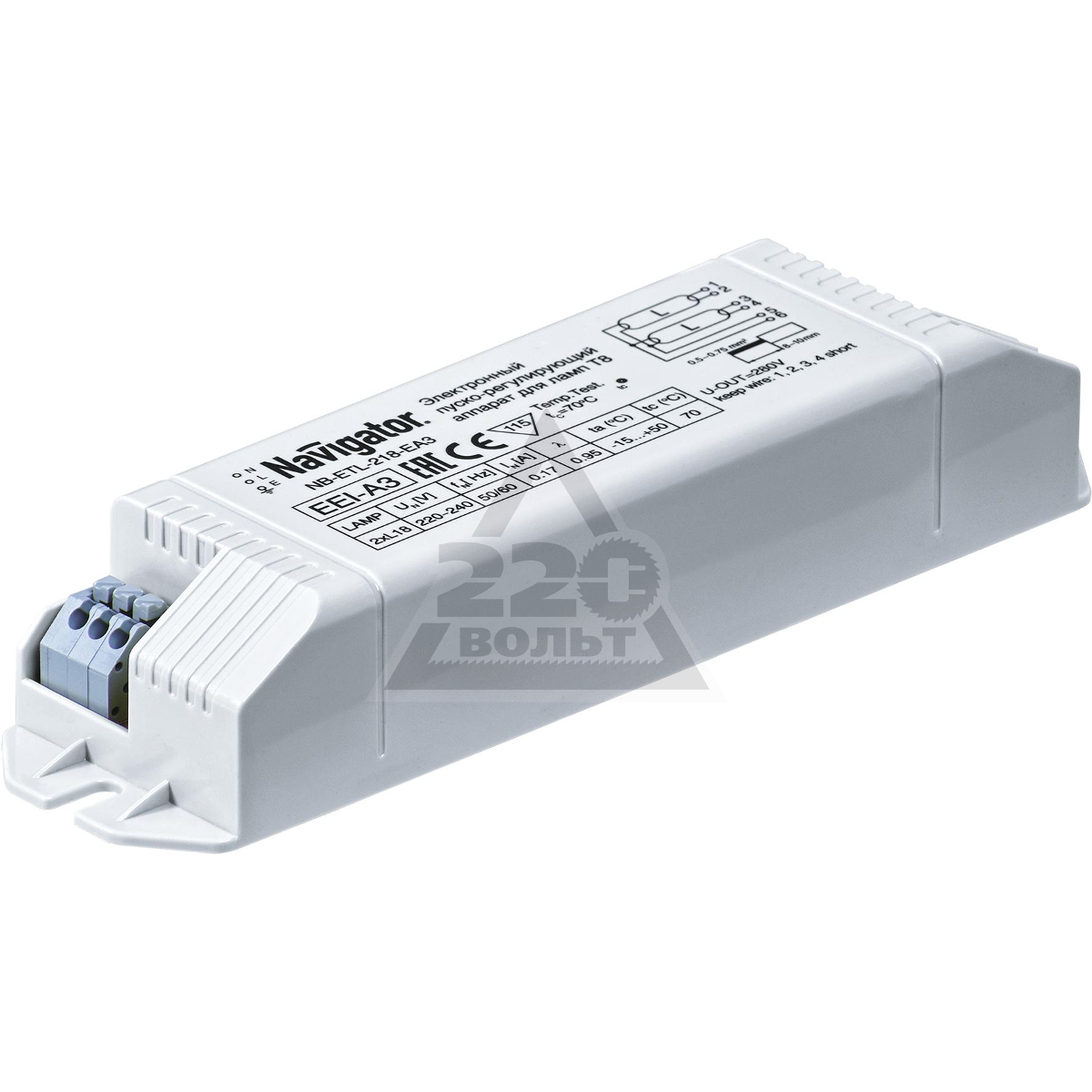

Схема подключения ЭПРА 2х18 Вт (Пример:Navigator NB-ETL-218-EA3)

Во всех случаях выключатель рекомендовано ставить именно на фазовый провод. При наличии нуля потенциал может сохраняться. Об этом будет говорить слабое мерцание ламп в выключенном положении. С рабочими, но дешевыми ЭПРА иногда тоже наблюдается такое явление. Возможно, что причина в том, что с электролитического конденсатора не ушел полностью заряд. В этом случая поможет простая доработка: достаточно зашунтировать электролитический конденсатор резистором на сотню килоом.

Ремонт ЭПРА

Если модуль ЭПРА вышел из строя, то для его ремонта потребуются определенные знания электроники и умение пользоваться мультиметром. Если базовых знаний электроники нет, то лучше всего просто произвести замену блока целиком, либо отдать в мастерскую на ремонт. Чтобы рассмотреть подробности ремонта ЭПРА не хватит многотомника.

Поиск неисправности необходимо начинать с осмотра платы. Неисправные электронные элементы имеют характерную черному. Корпуса деталей могут почернеть, а на плате будет заметно темное пятно. Обязательно нужно просмотреть и токоведущие дорожки.

Как и любом ремонте, часто, перегоревший элемент – это не причина, а следствие.

Инструментальную диагностику начинаем с проверки предохранителя. Как правило на плате он обозначается латинской буквой F и цифрой – порядковым номером.

Прозвонка элементов ЭПРА с помощью мультиметра

При ремонте балласта для люминесцентных источников света обратите внимание на электролитические конденсаторы. Если конденсатор деформирован – вздулся, он подлежит замене. Здесь важно использовать конденсатор с напряжением не ниже того, который был установлен. Больше – можно, меньше – нет. Емкость не желательно менять. Обязательно соблюсти полярность. Неправильная полярность – основная причина взрыва конденсатора.

Далее стоит произвести прозвонку полупроводников. Диоды не должны быть в пробое – при любой полярности щупов мультиметра Вы не должны слышать писк. Тоже касается и униполярных транзисторов. Затвор, исток, сток не должны прозваниваться накоротко в любых позициях.

Большинство мастеров сервисных центров предпочитают не браться за ремонт схемы пускателя. Да и потребителю могут выставить счет на сумму большую, чем стоит новый аппарат. Мастера считают, что при выходе более одного компонента на плате, ремонт считается экономически нецелесообразным.

Выбор ЭПРА.

Если Вы решились на модернизацию светильников путем замены дросселя и стартера на современный электронный пускатель для люминесцентных ламп, то первый фактор который нужно учесть, это производитель. От неизвестных марок и подозрительно дешевых устройств лучше отказаться. Но и нельзя сразу сказать, что дешево – это плохо и недолговечно. Информация сегодня открыта вся, желательно ознакомиться и с отзывами по конкретной модели в Интернете. Среди производителей внимания заслуживают:

  • Helvar,
  • Philips,
  • Osram,
  • Tridonic

Виды ЭПРА

При выборе важно изучить документацию. Наиболее важны следующие характеристики:

  • Тип источника света,
  • Мощность источников света,
  • Условия и режимы эксплуатации.

У некоторых моделей марок Tridonic, Philips, Helvar  имеется возможность подключения как переменного напряжения (~220), так и постоянного (=220).

Плюсы и минусы.

Подводя итоги, можно сказать, что, как и любое электронное изделие, электронный пускатель обладает достоинствами и недостатками.

Плюсы

  • Больший срок эксплуатации лл.
  • Больший КПД, меньшие потери (как минимум, отсутствует постоянное перемагничивание сердечника дросселя). Экономия до 30 процентов.
  • Нет реактивных выбросов в сеть питания. Не создают помехи другой аппаратуре.
  • Отсутствие мерцания при пуске и эффекта стробирования при работе.
  • Автоматика отключается при выходе лампы из строя.
  • Плавный прогрев электродов.
  • Стабильный световой поток при скачках напряжения.
  • Возможность работы и на постоянном токе (не все модели).
  • Имеют защиту от короткого замыкания.
  • Отсутствие характерного шума.
  • Возможен запуск ламп при низких температурах окружающей среды.

Минусы

  • Некачественные, дешевые электронные балласты – недолговечны.
  • Главный недостаток – цена (они окупаются со временем).
  • Часть моделей не совместимы со светодиодными аналогами люминесцентных ламп.

Электронный балласт для люминесцентных ламп

Люминесцентная лампа (ЛЛ) представляет собой стеклянную трубку, заполненную инертным газом (Ar, Ne, Kr) с добавлением небольшого количества ртути. На концах трубки имеются металлические электроды для подачи напряжения, электрическое поле которого приводит к пробою газа, возникновению тлеющего разряда и появлению электрического тока в цепи. Свечение газового разряда бледно-голубого оттенка, в видимом световом диапазоне очень слабое.

Но в результате электрического разряда большая часть энергии переходит в невидимый, ультрафиолетовый диапазон, кванты которого, попадая в фосфорсодержащие составы (люминофорные покрытия) вызывают свечение в видимой области спектра. Меняя химический состав люминофора, получают различные цвета свечения: для ламп дневного света (ЛДС) разработаны различные оттенки белого цвета, а для освещения в декоративных целях можно выбрать лампы иного цвета. Изобретение и массовый выпуск люминесцентных ламп – это шаг вперед по сравнению с малоэффективными лампами накаливания.

Для чего нужен балласт?

Ток в газовом разряде растет лавинообразно, что приводит к резкому падению сопротивления. Для того чтобы электроды люминесцентной лампы не вышли из строя от перегрева, последовательно включается дополнительная нагрузка, ограничивающая величину тока, так называемый балластник. Иногда для его обозначения употребляют термин дроссель.

Используются два вида балластников: электромагнитный и электронный. Электромагнитный балласт имеет классическую, трансформаторную комплектацию: медный провод, металлические пластины. В электронных балластниках (electronic ballast) применяются электронные компоненты: диоды, динисторы, транзисторы, микросхемы.

Лампы накаливания

Для первоначального поджига (пуска) разряда в лампе в электромагнитных устройствах дополнительно используется пусковое устройство – стартер. В электронном варианте балластника эта функция реализована в рамках единой электрической схемы. Устройство получается легким, компактным и объединяется единым термином – электронный пускорегулирующий аппарат (ЭПРА). Массовое применение ЭПРА для люминесцентных ламп обусловлено следующими достоинствами:

  • эти аппараты компактны, имеют небольшой вес;
  • лампы включаются быстро, но при этом плавно;
  • отсутствие мерцания и шума от вибрации, поскольку ЭПРА работает на высокой частоте (десятки кГц) в отличие от электромагнитных, работающих от сетевого напряжения с частотой 50 Гц;
  • снижением тепловых потерь;
  • электронный балласт для люминесцентных ламп имеет значение коэффициента мощности до 0,95;
  • наличие нескольких, проверенных видов защиты, которые повышают безопасность использования и продлевают срок службы.

Схемы электронных балластов для люминесцентных ламп

ЭПРА – это электронная плата, начиненная электронными компонентами. Принципиальная схема включения (Рис. 1) и один из вариантов схемы балласта (Рис. 2) приведены на рисунках.

Люминесцентная лампа, С1 и С2 – конденсаторыЭлектрическая схема ЭПРА

Электронные балласты могут иметь разное схемотехническое решение в зависимости от примененных комплектующих. Выпрямление напряжения производится диодами VD4–VD7 и далее фильтруется конденсатором C1. После подачи напряжения начинается зарядка конденсатора С4. При уровне 30 В пробивается динистор CD1 и открывается транзистор T2, затем включается в работу автогенератор на транзисторах T1, T2 и трансформаторе TR1. Резонансная частота последовательного контура из конденсаторов С2, С3, дросселя L1 и генератора близки по величине (45–50 кГц). Режим резонанса необходим для устойчивой работы схемы. Когда напряжение на конденсаторе С3 достигнет величины пуска, лампа зажигается. При этом снижается регулирующая частота генератора и напряжения, а дроссель ограничивает ток.

Фото внутреннего устройства ЭПРАФото типового устройства ЭПРА

Ремонт ЭПРА


В случае отсутствия возможности быстрой замены вышедшего из строя ЭПРА можно попытаться отремонтировать балластник самостоятельно. Для этого выбираем следующую последовательность действий для устранения неисправности:

  • для начала проверяется целостность предохранителя. Эта поломка часто встречается из-за перегрузки (перенапряжения) в сети 220 вольт;
  • далее производится визуальный осмотр электронных компонентов: диодов, резисторов, транзисторов, конденсаторов, трансформаторов, дросселей;
  • в случае обнаружения характерного почернения детали или платы ремонт производится с помощью замены на исправный элемент. Как проверить своими руками неисправный диод или транзистор, имея в наличии обычный мультиметр, хорошо известно любому пользователю с техническим образованием;
  • может оказаться, что стоимость деталей для замены будет выше или сопоставима со стоимостью нового ЭПРА. В таком случае лучше не тратить время на ремонт, а подобрать близкую по параметрам замену.

ЭПРА для компактных ЛДС

Сравнительно недавно стали широко использоваться в быту люминесцентные энергосберегающие лампы, адаптированные под стандартные патроны для простых ламп накаливания – Е27, Е14, Е40. В этих устройствах электронные балласты находятся внутри патрона, поэтому ремонт этих ЭПРА теоретически возможен, но на практике проще купить новую лампу.

На фото показан пример такой лампы марки OSRAM, мощностью 21 ватт. Следует заметить, что в настоящее время позиции этой инновационной технологии постепенно занимают аналогичные лампы со светодиодными источниками. Полупроводниковая технология, непрерывно совершенствуясь, позволяет быстрыми темпами достигнуть цены на ЛДС, стоимость которых остается практически неизменной.

Лампа OSRAM с цоколем E27

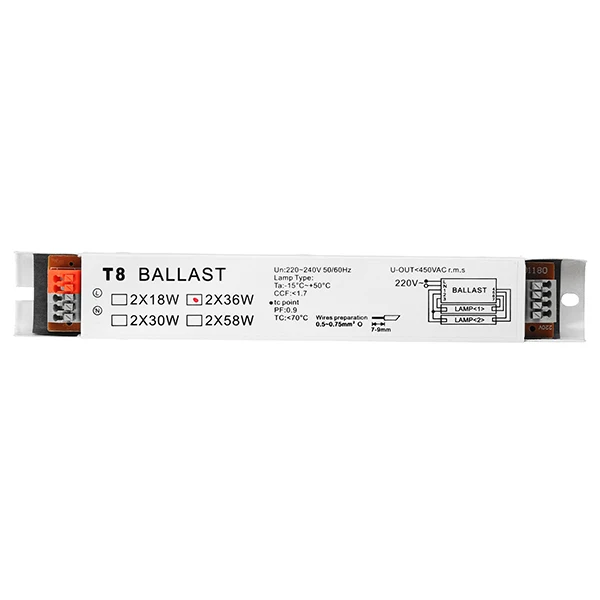

Люминесцентные лампы T8

Лампы T8 имеют диаметр стеклянной колбы 26 мм. Широко используемые лампы T10 и T12 имеют диаметры 31,7 и 38 мм соответственно. Для светильников обычно применяют ЛДС мощностью 18 Вт. Лампы T8 не теряют работоспособности при скачках питающего напряжения, но при понижении напряжения более чем на 10% зажигание лампы не гарантируется. Температура окружающего воздуха также влияет на надежность работы ЛДС T8. При минусовых температурах снижается световой поток, и могут происходить сбои в зажигании ламп. Лампы T8 имеют срок службы от 9 000 до 12 000 часов.

Как изготовить светильник своими руками?

Сделать простейший светильник из двух ламп можно следующим образом:

  • выбираем подходящие по цветовой температуре (оттенку белого цвета) лампы по 36 Вт;
  • изготавливаем корпус из материала, который не воспламенится. Можно задействовать корпус от старого светильника. Подбираем ЭПРА под данную мощность. На маркировке должно быть обозначение 2 х 36;
  • подбираем к лампам 4 патрона с маркировкой G13 (зазор между электродами составляет 13 мм), монтажный провод и саморезы;
  • патроны необходимо закрепить на корпусе;
  • место установки ЭПРА выбирают из соображения минимизации нагрева от работающих ламп;
  • патроны подключаются к цоколям ЛДС;
  • для предохранения ламп от механического воздействия желательно установить прозрачный или матовый защитный колпак;
  • светильник закрепляется на потолке и подключается к сети питания 220 В.
Простейший светильник из двух ламп

что это такое и схемы подключения

Содержание статьи:

Электронный балласт выступает своеобразным пусковым механизмом, обеспечивающим стабильную работу люминесцентной лампы. Применение данного устройства актуально при недостаточной электрической нагрузке или при отсутствии ограничения в потреблении тока.

Условия для подключения, запуска и горения люминесцентной лампы

Парный электронный балласт люминесцентных ламп

Люминесцентная лампочка представляет собой стеклянную колбу, заполненную инертным газом с добавлением незначительного количества ртути. На трубке присутствуют электроды, подающие напряжение определенной величины. Формируемое электрическое поле провоцирует появление разряда и, как следствие, тока.

Продуцируемое голубоватое свечение практически неощутимо для человека, поскольку относится к невидимому цветовому диапазону. Издаваемое ультрафиолетовое излучение попадает на покрытие лампы, содержащее соединения фосфора. В результате формируются лучи, находящиеся в видимой части спектра.

При включении люминесцентной лампы наблюдается лавинообразное увеличение тока, что провоцирует снижение сопротивления. Поэтому присоединить такого потребителя напрямую к сети невозможно. Для эффективной и длительной работы лампочки необходимо предупредить перегрев электродов. Для этого используется балластник или дроссель. Он продуцирует дополнительную нагрузку, когда ее не хватает в сети, что ограничивает величину тока.

Основные характеристики балластов

Принцип работы люминесцентной лампы

ПРА – пускорегулирующие аппараты – бывают двух типов: электронные и электромагнитные.

Электромагнитные устройства

Агрегат работает благодаря индуктивному сопротивлению дросселя. Его встраивают в схему последовательно лампе.

Для включения осветительного прибора также необходим стартер. Это небольшое устройство, напоминающее лампу, из категории газоразрядных. Внутри него находятся электроды из биметалла.

Стартер подключают к прибору параллельным способом.

При наличии электромагнитного балласта люминесцентная лампа работает по следующей схеме:

  1. При поступлении напряжения в стартере появляется разряд. В результате происходит разогрев электродов, вследствие чего они замыкаются.
  2. Рабочий ток увеличивается в несколько раз. Этот процесс ограничивает только внутреннее сопротивление дросселя.
  3. На фоне роста показателей тока разогреваются электроды лампы.
  4. При остывании стартера происходит размыкание цепи.
  5. Происходящие процессы приводят к появлению относительно высокого напряжения. В результате происходит «зажигание» источника внутри колбы.

Когда осветительный прибор перейдет в обычный режим работы, его напряжение будет существенно ниже сетевого, чего недостаточно для активации стартера. Поэтому он находится в разомкнутом виде и не влияет на функционирование лампы.

При наличии электромагнитных модулей на включение осветительных приборов уходит относительно много времени. В процессе эксплуатации это время постоянно увеличивается, что является существенным недостатком изделий. Такие источники света мигают в процессе работы, поэтому их не рекомендуется использовать в жилых помещениях. Также они довольно шумны и потребляют много электроэнергии.

Электронные агрегаты

Электронные пускорегулирующие аппараты (ЭПРА) являются своеобразными преобразователями напряжения. В схеме устройств отсутствует стартер. Чтобы понять, что такое ЭПРА для светодиодного или люминесцентного светильника, необходимо разобрать принцип его работы.

Магнитный балласт для компактных ламп (ПРА)

Перед подачей на катоды лампы зажигающего потенциала они подвергаются нагреву. При этом высокая частота напряжения, которое поступает к устройству, увеличивает его КПД и предупреждает мерцание. Также в процесс зажигания может быть задействован колебательная цепь. Она входит в резонанс до того момента, пока в колбе лампы отсутствует разряд. Это приводит к увеличению напряжения и к росту тока, что провоцирует разогрев катодов.

Балласты для компактных ламп

Сравнительно недавно на рынке появились люминесцентные лампы, адаптированные под стандартные плафоны. Это позволяет использовать их в качестве осветительных приборов в помещениях любого назначения без замены светильников.

Балласт компактных ламп размещается внутри патрона. Поэтому их ремонт теоретически возможен, но на практике не осуществляется.

Преимущества и недостатки электронного балласта

Электронный пускорегулирующий аппарат (ЭПРА)

Электронный пускорегулирующий аппарат имеет ряд неоспоримых преимуществ:

  • Запуск лампы с электрическим балластом происходит очень быстро – на протяжении 1 секунды после включения.
  • ЭПРА генерирует частоту 38-50 кГц. Поэтому лампы с электронным балластом лишены таких негативных моментов, как мерцание и искажение изображения.
  • Срок службы приборов с электронным ПРА увеличивается в два раза.
  • При выходе из строя люминесцентное устройство с ЭПРА сразу перестает генерировать переменное напряжение. Это существенно увеличивает безопасность изделия.
  • Применение ЭПРА для светодиодных светильников делает невозможным их холодный запуск, что предотвращает эрозию катодов.
  • Подобные устройства работают бесшумно. Поэтому их разрешается использовать в помещениях, где люди находятся длительное время.

Преимуществом электронного балласта для люминесцентных ламп называют простую схему его подключения. Также подобное устройство относится к категории энергоэффективных. При этом его КПД составляет 95%, что является довольно хорошим показателем.

Электронные балласты для ламп дневного света стоят дороже своих электромагнитных аналогов. Также их недостатком называют большую вероятность выхода из строя при скачках напряжения.

Рекомендации специалистов по выбору

При приобретении балластника обращают внимание на мощность модуля. Она должна соответствовать аналогичному показателю осветительного устройства. В противном случае прибор не сможет нормально функционировать.

При покупке балласта нельзя ориентироваться только на его стоимость. Электромагнитные приборы стоят дешевле, но они менее эффективны. Высокая стоимость электронных устройств нивелируется их отличными характеристиками.

Подбор балласта по производителю

ЭПРА с пластиковым корпусом

При покупке дросселя следует ориентироваться на репутацию фирмы, которая его выпускает. Изделие китайского производства не всегда сможет оправдать ожидания пользователей. Специалисты рекомендуют покупать приборы от брендов, продукция которых проверена временем и подтверждена положительными отзывами клиентов.

Качественные балласты имеют крепкий корпус, изготовленный из пластика, устойчивого к деформациям и действию критических температур. Им присвоена степень защиты IP2. Это означает, что в прибор не могут проникнуть посторонние предметы, размер которых больше 12,5 мм.

Признаком хорошего балласта в лампе называют ее плавный запуск. Между включением прибора и появлением освещения всегда присутствует небольшая пауза. При ее отсутствии схема дросселя упрощена, что снижает срок эксплуатации лампы.

Популярные электромагнитные балласты

У пользователей большой популярностью пользуются электромагнитные дроссели, изготовленные фирмой E.Next. Производитель поставляет высококачественную продукцию, которая соответствует международным стандартам. На свои изделия компания предоставляет гарантию и обеспечивает сервисную поддержку.

Не меньшим спросом пользуется продукция известного европейского производителя электрооборудования Philips. Такие изделия позиционируются как энергоэффективные и надежные. При их использовании удается правильно регулировать нагрузку, что положительно сказывается на работе ламп.

Лучшие устройства электронного типа

Дроссель фирмы Osram

Дроссели электронного типа относятся к современным изделиям с оптимальными функциями. Подобную продукцию выпускает немецкая компания Osram. Стоимость балластов от данной фирмы выше китайских аналогов, но ниже в сравнении с изделиями Philips и Vossloh-Schwabe.

Модули Horos относятся к категории бюджетных. Несмотря на невысокую стоимость, они имеют оптимальное КПД, характеризуются низким энергопотреблением. При этом балласты этой фирмы повышают качество работы осветительных устройств и устраняют задержку при включении. При их использовании можно полностью забыть о мерцании осветительных приборов.

Популярность на рынке имеет продукция молодой, но перспективной компании Feron. Она предоставляет покупателям изделия европейского качества по доступным ценам. Балласты Feron предохраняют лампы от перепадов напряжения, устраняют мерцание и экономят электроэнергию. Производимое приборами освещение мягкое и равномерное.

ЭЛЕКТРОННЫЙ БАЛЛАСТ ДЛЯ ЛАМП ЛДС

   Очередная прогулка по магазинам завершилась покупкой балласта для ламп дневного освещения. Балласт на 40 ватт, способен питать одну мощную ЛДС или две маломощные по 20 ватт.


   Интересно то, что цена такого балласта недорога, всего 2 доллара. Для некоторых, покажется, что все-таки 2$ за балласт дороговато, но после вскрытия, оказалось, что в нем использованы компоненты в разы дороже общей цены балласта. Одна только пара мощных высоковольтных транзисторов 13009 уже стоят более доллара каждый.


   Кстати, срок службы ЛДС зависит от способа запуска лампы. Из графиков видно, что холодный старт резко сокращает срок службы лампы.

   Особенно в случае применения упрощенных электронных балластов, которые резко выводят ЛДС в рабочий режим. Да и способ питания лампы постоянным током также снижает срок службы. Незначительно - но всё-таки снижает. Примеры - на схемах ниже:


   Простая схема электронного балласта (без микросхемы управления) почти мгновенно зажигает лампу. И для долговечности лампы это плохо. За короткое время нить накала не успевает разогреться, а высокое напряжение, приложенное между ее нитями, вырывает из нити накала требуемое количество электронов, необходимое для зажигания лампы, и этим разрушает накал, понижая его эмиссионную способность. Типовая принципиальная схема электронного балласта:


   Поэтому рекомендуется выбирать белее серьёзную схему, с задержкой подачи питания (клик для увеличения):


   В схеме купленного балласта особенно порадовал сетевой фильтр - чего нет в электронных трансформаторов для галогенных ламп. Фильтр оказался не простой: дроссель, варистор, предохранитель (не резистор как в ЭТ, а самый настоящий предохранитель), емкости перед и после дросселя. Дальше идет выпрямитель и два электролита - это не похоже на китайцев.


   После уже идет стандартная, но в разы улучшенная схема двухтактого преобразователя. Тут сразу на глаза бросаются две вещи - теплоотводы транзисторов и применение более мощных резисторов в силовых цепях, обычно китайцам без разницы, где ток в цепи больше или меньше, они используют стандартные резисторы 0,25вт.


   После генератора идут два дросселя, именно благодаря им происходит повышение напряжения, тут тоже все очень аккуратно, никаких претензий. Даже в мощных электронных трансформаторах китайские производители редко используют теплоотводы для транзисторов, но здесь как видим они есть, и не только есть, но и очень аккуратны - транзисторы прикручены через дополнительные изоляторы и через шайбы.


   С обратной стороны плата тоже сияет аккуратностью монтажа, никаких острых выводов и испорченных дорожек, олово так-же не пожалели, все очень красиво и качественно.

   Подключил устройство - оно отлично работает! Я уже начал думать, что сборку делали немцы, под суровым контролем, но тут вспомнил цену и почти поменял свое мнение о китайских производителях - молодцы парни, поработали на славу! Обзор подготовил АКА КАСЬЯН.

   Форум по электронным преобразователям

   Форум по обсуждению материала ЭЛЕКТРОННЫЙ БАЛЛАСТ ДЛЯ ЛАМП ЛДС

Балласт электронный (ЭПРА) PTI 150Вт

POWERTRONIC INTELLIGENT PTi S ЭПРА для газоразрядных ламп высокой интенсивности

Технические характеристики:

Длина 150. 0 mm

Ширина 85.0 mm

Высота 31.0 mm

Расстояние монтажного отверстия, длина 139.0 mm

Расстояние монтажного отверстия, ширина 74.0 mm

Сечения кабеля, сторона ввода 0.5…2.5 mm?

Сечения кабеля, сторона вывода 0.5…2.5 mm?

Вес продукта 350.00 g

· Гарантированный длительный срок службы при максимальных допустимых значениях температуры

· Компактные размеры и малый вес для малогабаритных светильников

· Отличные термические характеристики при очень высоких предельных температурах tc и ta

· Автоматическое аварийное отключение ламп в случае неисправности или при окончании срока службы (EoL)

· Индекс энергоэффективности EEI: A2

· Напряжение питания: 220 – 240 В

· Частота напряжения сети питания: 50 – 60 Гц

· Подавление радиопомех: согласно EN 55015/CISPR 15

· Безопасность: согласно EN 61347-2-12

· Гармонические составляющие в линейной цепи: согласно EN 61000-3-2

· Помехоустойчивость: согласно EN 61547

Термические характеристики Потери на балласте и тепловое излучение лампы могут приводить к аккумулированию тепла в полностью закрытом корпусе. Поэтому необходимо принять меры, исключающие вероятность того, что температура в точке измерения tc ЭПРА превысит максимальное значение. Внимание! Для обеспечения безопасности отсоедините устройство, прежде чем заменять лампу! Любой токопроводящий материал должен располагаться на расстоянии не менее 4 мм от фронтальной части клеммного блока. Установка только квалифицированным электриком. Терминальные блоки для заземления не подходят для сквозного соединения.

Во вторичной цепи необходимо использовать высоковольтный кабель (напряжение пробоя изоляции не менее 6кВ). Патрон лампы должен быть высоковольтным (напряжение пробоя не менее 6кВ).

балластов освещения - 300+ запасных балластов

Что такое световой балласт? Балласты для освещения - это устройства, необходимые для целого ряда осветительных технологий, включая лампы HID и люминесцентные лампы. Эти балласты помогают безопасно запускать и эксплуатировать лампу, обеспечивая ей правильное напряжение для запуска и правильный поток энергии для работы лампы. Двумя наиболее распространенными типами являются магнитные и электронные балласты, и они имеют несколько стартовых технологий для различных целей.

Чтобы узнать больше об основах осветительных балластов или что вам нужно знать о балластах, прочтите наше полное введение в осветительные балласты.

Требуется замена балласта? У нас есть балласты для всех ваших потребностей в освещении, а также услуги, которые помогут вам найти правильный балласт, и конкурентоспособные цены, которые помогут вам оставаться в рамках бюджета. У нас также есть краткие письменные инструкции по замене люминесцентного балласта.

Фактически, компания Lighting Supply предлагает одни из самых доступных заменяющих балластов в отрасли.Не путать с «дешевыми» балластами - мы не верим в низкое качество. Но мы верим в большую ценность и стремимся вам это предоставить.

В наш ассортимент пускорегулирующих аппаратов входят изделия ведущих производителей, таких как Universal, Philips Advance, Fulham, Robertson, Vossloh-Schwabe и других. У нас:

* Магнитные и электронные люминесцентные балласты
* Компактные люминесцентные балласты
* Магнитные и электронные балласты для знаков
* Электронные балласты на галогенидах металлов
* Натриевые балласты с сердечником и катушками высокого давления
* Аварийные батареи

Ведущий дистрибьютор балласта для коммерческого освещения

Мы стремимся быть известными во всей отрасли не только благодаря нашему обширному выбору запасных ламп, пускорегулирующих аппаратов и светильников, но и тем, что предлагаем лучшее обслуживание клиентов с дружелюбной и квалифицированной помощью.Все наши представители службы поддержки клиентов имеют сертификат LS1.

* Работаем с 1983 года.
* Нам доверяют десятки тысяч профессионалов в области освещения.
* 5-звездочный рейтинг, подтвержденный независимыми организациями, с тысячами отзывов.
* Доставка в тот же день для всех заказов на складе.

Нужна помощь в поиске подходящего балласта? Воспользуйтесь нашей функцией чата или позвоните нам по телефону 877. 231.2852, чтобы получить помощь в выборе и заказе балластов, отвечающих вашим потребностям.

Получите быстро! Товары со склада, заказанные до 20:00 по восточному времени, отправляются в тот же рабочий день!

Все, что вам нужно знать о балластах - блог 1000Bulbs.com

Если в вашем офисе, на складе или в здании используются люминесцентные лампы или светодиодные ламповые лампы Plug and Play, для обеспечения бесперебойной работы вам необходим балласт. Вы знаете, что балласт - важная часть приспособления, но знаете, почему и как он работает?

Что такое балласт?

Проще говоря, балласт - это сердце люминесцентной лампы, которая передает энергию (перекачивает кровь) через лампу.Балласт обеспечивает правильное количество напряжения для запуска ламп и регулирует величину тока, протекающего к ним, когда они включены. Чтобы запустить люминесцентную лампу, необходимо создать дугу между двумя электродами в лампе. Эта дуга возникает, когда балласт быстро подает нужное количество напряжения и электрического тока для зажигания дуги. Затем он сразу же ограничивает потребляемое напряжение и ток до уровня, достаточного для получения стабильного светового потока. Без этого регулирования люминесцентная лампа, получающая энергию непосредственно от источника питания высокого напряжения, неконтролируемо увеличивала бы потребление тока.Это может привести к перегреву лампы и ее возгоранию в течение нескольких секунд. Балласты предназначены для работы с определенным количеством ламп определенного типа при определенном напряжении. Это означает, что не все балласты совместимы со всеми люминесцентными лампами.

Какие типы балластов?

Люминесцентные балласты двух типов: магнитные и электронные. Магнитные балласты - это более старая технология, которая обычно используется либо в методах предварительного нагрева, либо в методах быстрого запуска.Эти балласты, как правило, дешевле, чем другие, но имеют тенденцию гудеть и мерцать примерно 120 раз в секунду. Методы предварительного нагрева и быстрого запуска нагревают катоды лампы до того, как балласт подаст напряжение для запуска лампы. Электронные балласты работают относительно тихо, устраняя мерцание, характерное для магнитных балластов, и более энергоэффективны. Этот тип балласта может быть быстрым, мгновенным или запрограммированным.

Балласты мгновенного пуска зажигают свет быстрее всего.Однако они разработаны, чтобы оставаться включенными или выключенными в течение более длительных циклов. Частое включение и выключение может сократить срок службы лампы в долгосрочной перспективе. Их называют мгновенным запуском, потому что они запускают лампу мгновенно, пропуская через лампу около 600 Вольт, чтобы запустить катоды. Запрограммированный запуск, также известный как запрограммированный быстрый запуск, пускорегулирующие устройства запускаются медленнее, но не имеют разрушительного эффекта мгновенного пускового балласта при использовании с более частыми циклами включения-выключения. Этот тип балласта представляет собой интеллектуальный балласт для быстрого пуска.Этот тип балласта определяет температуру катодов лампы и потребляет ровно столько энергии, сколько необходимо для их зажигания. Поскольку холодные катоды требуют больше энергии для зажигания, эти балласты более энергоэффективны, чем другие балласты. Они разработаны для помещений с частыми циклами включения / выключения, таких как лестничные клетки, коридоры или ванные комнаты, оборудованные датчиками присутствия / отсутствия людей.

Когда мне следует заменять балласт?

Хотя замена не является обычной потребностью, примерно по прошествии трех лет можно увидеть некоторое ухудшение характеристик балласта приспособления.Они имеют тенденцию выходить из строя постепенно, поэтому лампы переходят от незначительных проблем с поддержанием полного светового потока до полного отказа от освещения. Все балласты выходят из строя в какой-то момент, поэтому важно знать признаки отказа. Если ваш свет кажется тусклым, гудящим, быстро мигающим или меняющим цвет, возможно, пришло время отремонтировать ваш прибор.

Мы что-нибудь пропустили? Оставьте любые другие вопросы о балластах в разделе комментариев ниже или свяжитесь с одним из наших экспертов по освещению по телефону 1-800-624-4488, с понедельника по пятницу, с 7:00 до 19:00 по центральному поясному времени.

Балласты | Текущий

Балласты

Программируемый пуск UltraStart® T8 и T5 компании

и балласты GE UltraMax® Instant Start являются одними из самых энергоэффективных доступных балластов и способствуют значительному сокращению потребления энергии и сокращению выбросов парниковых газов.

Электронный балласт UltraStart®

ПРА

UltraStart® - это семейство высокоэффективных электронных линейных люминесцентных пускорегулирующих аппаратов GE Program Start, разработанных для оптимизации ламп GE T8 и T5 Ultra в часто переключаемых приложениях.

Балласты Instant Start обеспечивают примерно 10 000 запусков до выхода из строя 50% лампы. UltraStart® обеспечивает более 100 000 пусков. UltraStart® имеет эквивалентную экономию энергии и удобство пусковых балластов с мгновенным запуском, но с длительным сроком службы лампы запрограммированного пускового балласта.

ПРА

UltraStart® T8 L, N и H превышают КПД 90% и минимальные требования к эффективности программы балласта NEMA Premium®.

Диммирующие балласты UltraStart® T8 Full Range
Для большей экономии энергии без ущерба для гарантии на лампы, балласты с регулируемым освещением в полном диапазоне (100% -3%) GE предлагают все преимущества существующих балластов с фиксированным световым потоком GE UltraStart® T8 с дополнительной возможностью полного регулирования яркости. .Такая гибкость делает эти новые балласты идеальными для выполнения требований законодательства в области энергетики и повышения эффективности.

Двухуровневые диммирующие балласты UltraStart®T8
Этот новый ассортимент балластов идеально подходит для снижения уровня освещенности в незанятых помещениях и представляет собой эффективное решение для управления энергопотреблением. Эти балласты уменьшают мощность более чем на 50% и легко переключаются со 100% на 30% с помощью 2 стандартных переключателей или датчиков присутствия напряжения в сети. Соответствие стандартам ASRAE / IES 90 2010 г. 1 и требований Калифорнийских стандартов энергоэффективности (раздел 24), двухуровневые диммирующие балласты UltraStart®T8 идеально подходят для нового строительства и модернизации.

T5 Система UltraStart® Watt Miser®, 47 Вт
Новая система T5 UltraStart® Watt Miser® мощностью 47 Вт обеспечивает экономию в 23 доллара на лампу и 106 долларов на 4-ламповый осветительный прибор, всего на 4% меньше люмен, чем стандартные люминесцентные системы T5. Система имеет множество преимуществ, таких как параллельная работа, которая позволяет блоку работать даже при выходе из строя лампы, быстрое время запуска и функция непрерывного отключения катода, что снижает потребление мощности балласта и повышает эффективность.

UltraMax® серии P и серии G
Представляем наши премиальные балласты Instant Start с высочайшей эффективностью. Серия P состоит из новых микро-банок, которые являются самыми маленькими в отрасли и допускают легкие модификации и компактный дизайн. Новая серия P обеспечивает эффективный дистанционный запуск энергоэффективных ламп на расстоянии до 18 футов и имеет улучшенную защиту от дуги UL Type CC и двойную защиту от перенапряжения для категории с высоким балластным фактором.

Предлагая более 90% энергоэффективности, электронные балласты серии UltraMax G предназначены для универсальных операций с длительным горением.Ориентируясь на потребности наших клиентов, мы сконструировали эти высокоэффективные балласты, чтобы предложить передовые технологии для предотвращения образования полос. С номинальной температурой окружающей среды 104 ° F серия UltraMax G идеально подходит для общего применения.

UltraMax® T8 Двухуровневый диммер и балласты с ограничением нагрузки
Эти балласты предназначены для энергосберегающих приложений, таких как сбор дневного света, запланированные сцены освещения, датчики присутствия и фотоэлементы, сброс нагрузки / управление пиковым потреблением, реакция на спрос и мультивольт.

Выберите между UltraMax® T8 Bi-Level Dimming или Load Shedding, чтобы «настроить» уровни освещенности в пределах 100% -60%, что позволит вам «сбросить» нагрузку по запросу и помочь максимально сэкономить энергию.

Соответствует RoHS

Хотя это и не требуется в США, балласты, соответствующие требованиям RoHS, демонстрируют стремление GE помочь нашим клиентам удовлетворить их потребности в утилизации сейчас и в будущем. GE поощряет осведомленность клиентов о важности сокращения количества опасных материалов и опережающего соблюдения экологических тенденций.Ищите маркировку соответствия RoHS на балластах GE.

GE Экспресс-гарантийное обслуживание ламп и балластных систем

Лампы и балласты

GE, работающие в наших системах, обладают ценными преимуществами, в том числе:

  • Пятилетняя ограниченная гарантия на балласт **
  • Бесплатная выделенная служба технической поддержки по телефонам: 1-800-GELAMPS и 1-888-GEBALLAST
  • Статус высокоприоритетной доставки для гарантийной замены
  • Доступ к нашей национальной сервисной сети для обслуживания замены
  • Техническая и гарантийная информация онлайн
  • Статус отслеживания претензий †

Для получения дополнительной информации о наших услугах по экспресс-гарантии щелкните здесь.

** Зависит от максимальной номинальной температуры корпуса. Подробнее см. Гарантийный документ GE. † Действуют некоторые ограничения

% PDF-1.4 % 209 0 объект > endobj xref 209 101 0000000016 00000 н. 0000002390 00000 н. 0000002549 00000 н. 0000002705 00000 н. 0000002769 00000 н. 0000004076 00000 н. 0000004593 00000 н. 0000004677 00000 н. 0000004801 00000 п. 0000004899 00000 н. 0000005058 00000 н. 0000005119 00000 п. 0000005274 00000 н. 0000005335 00000 п. 0000005437 00000 п. 0000005524 00000 н. 0000005585 00000 н. 0000005646 00000 п. 0000005774 00000 н. 0000005834 00000 н. 0000005940 00000 н. 0000006035 00000 п. 0000006095 00000 н. 0000006155 00000 н. 0000006315 00000 н. 0000006375 00000 н. 0000006537 00000 н. 0000006597 00000 н. 0000006702 00000 н. 0000006802 00000 н. 0000006862 00000 н. 0000006979 00000 п. 0000007039 00000 п. 0000007099 00000 н. 0000007261 00000 н. 0000007321 00000 н. 0000007410 00000 н. 0000007496 00000 н. 0000007556 00000 н. 0000007655 00000 н. 0000007715 00000 н. 0000007815 00000 н. 0000007875 00000 п. 0000007935 00000 п. 0000008081 00000 п. 0000008141 00000 п. 0000008235 00000 н. 0000008327 00000 н. 0000008387 00000 н. 0000008514 00000 н. 0000008574 00000 н. 0000008680 00000 н. 0000008740 00000 н. 0000008849 00000 н. 0000008909 00000 н. 0000009026 00000 н. 0000009086 00000 н. 0000009146 00000 п. 0000009206 00000 н. 0000009312 00000 п. 0000009420 00000 н. 0000009526 00000 н. 0000009586 00000 н. 0000009646 00000 п. 0000009706 00000 п. 0000009767 00000 н. 0000009858 00000 н. 0000009954 00000 н. 0000010014 00000 п. 0000010073 00000 п. 0000010104 00000 п. 0000010463 00000 п. 0000010842 00000 п. 0000011228 00000 п. 0000011250 00000 п. 0000011364 00000 п. 0000012714 00000 п. 0000012736 00000 п. 0000012956 00000 п. 0000012986 00000 п. 0000013167 00000 п. 0000013960 00000 п. 0000016553 00000 п. 0000016576 00000 п. 0000017373 00000 п. 0000017587 00000 п. 0000017798 00000 п. 0000018005 00000 п. 0000018795 00000 п. 0000019589 00000 п. 0000035500 00000 п. 0000037635 00000 п. 0000037714 00000 п. 0000037791 00000 п. 0000117417 00000 н. 0000117495 00000 н. 0000117574 00000 н. 0000117781 00000 н. 0000117860 00000 н. 0000002850 00000 н. 0000004053 00000 н. трейлер ] >> startxref 0 %% EOF 210 0 объект > endobj 211 0 объект д! к7 | \) В.U) -j0! 1 МГц h

Как перейти с магнитного балласта на электронный балласт | Home Guides

В старых люминесцентных светильниках использовался магнитный балласт для управления потоком электричества через лампочки. Магнитные приспособления требовали отдельного пускателя, чтобы запустить поток электронов через трубки. Свету требовалось время, чтобы прогреться, и он мигал, особенно когда было холодно. Новые электронные балласты гораздо более энергоэффективны, не требуют стартера и не так подвержены воздействию низких температур, как магнитные предшественники. Если у вас более старый прибор, вы можете переключиться с магнитного балласта на электронный балласт за несколько минут с помощью некоторых основных ручных инструментов.

Выключите прерыватель цепи, управляющей люминесцентным светом. Ослабьте винты и снимите пластину переключателя, закрывающую выключатель люминесцентного света, с помощью отвертки. Держите конец бесконтактного электрического тестера рядом с проводами сбоку переключателя света. Если индикатор тестера загорелся, выключите дополнительные выключатели или главный автоматический выключатель и повторите тест, пока индикатор тестера не перестанет светиться.Установите крышку переключателя.

При необходимости поместите стремянку под осветительный прибор. Снимите рассеиватель света с корпуса осветительной арматуры и снимите лампочки. Ослабьте винты и снимите съемную панель.

Снимите гайки с черного и белого проводов, соединяющих балласт с электрической цепью. Обрежьте все провода от магнитного балласта в пределах двух дюймов от корпуса балласта. Ослабьте крепежные винты и снимите балласт.

Поместите электронный балласт в монтажные прорези приспособления.Затяните крепежные винты, чтобы закрепить балласт. Если площадь основания нового электронного балласта отличается по размеру от размера магнитного балласта, вбейте саморезный винт по металлу через корпус приспособления, чтобы удерживать балласт на месте.

Снимите 1/2 дюйма изоляции с концов каждого из проводов, отрезанных от магнитного балласта на шаге 3, с помощью приспособлений для зачистки проводов. Если нужно зачистить провода от балласта, удалите с них изоляцию на 1/2 дюйма.

Скрутите красный провод от балласта к красному и синему проводам от патронов.Закрепите соединение проволочной гайкой. Подключите один из синих проводов от балласта к черным проводам от патронов 120-вольтового прибора. В качестве альтернативы, если прибор на 277 вольт, подключите синий провод к желтым. Закрепите провода проволочной гайкой. Подключите другой синий провод к белым проводам от патронов лампы.

Подключите балласт к питанию от панели выключателя, подключив черный провод от панели выключателя к черному проводу на балласте с помощью проволочной гайки.Подключите белый провод от прерывателя к белому проводу от балласта.

Заправьте провода в отсек для проводов и установите крышку панели. Установите на место лампочки и диффузор.

Включите прерыватель и проверьте работу света.

Ссылки

Ресурсы

Советы

  • Если в цепи 277 вольт вместо 120 вольт, все соединения будут такими же, за исключением того, что будут желтые провода вместо черных проводов, идущих от одного из патронов лампы.

Предупреждения

  • Не пытайтесь выполнять какие-либо электрические работы в цепи, не проверив сначала, что на панели выключателя отключено питание, и не проверив цепь с помощью бесконтактного электрического тестера.

Писатель биографии

Крис Бейлор пишет на различные темы, уделяя особое внимание деревообработке, с 2006 года. Вы можете увидеть его работы в таких публикациях, как «Consumer's Digest», где он написал «Лучшие покупки для электроинструментов 2009 года» и Лучшие покупки для аппаратов высокого давления 2013 года.

Экономия или фантазия? Индексная страница


Модернизация люминесцентных ламп: экономия или фантазия?

Дэйв Диецигер, руководитель проекта

Этот технический совет оценивает управление освещением и реальный мир. экономия от модернизации стандартного 4-футового F40T12 люминесцентные лампы и магнитные балласты в лесу Офисы обслуживания.

Закон об энергетической политике 1992 г., Указ 13123, и Положения о федеральных закупках, часть 23, раздел 704 (48 CFR 23.704) институт руководящих принципов для федеральных агентства по закупке энергоэффективной продукции. Освещение составляет от 20 до 25 процентов электроэнергии США. потребление. Установки лесной службы должны рассмотреть различные способы экономии энергии при модернизации старые системы освещения. Дооснащение автоматическим управлением и энергоэффективных люминесцентных ламп и балластов окупаемость от 2 до 5 лет. Однако лучшая причина для модернизации старой системы освещения - увеличения производительность рабочих - часто упускается из виду.

Справочная информация о затратах

При стоимости электроэнергии 8 центов за киловатт-час типичная Люминесцентная лампа T12 мощностью 40 Вт потребляет электроэнергии на сумму 64 доллара. за свою жизнь. Цена покупки лампочки (2 доллара) составляет всего 3 процента затрат жизненного цикла владения и управление системой освещения. Энергетические счета для 86 процентов стоимости (рисунок 1). Эти расчеты легко оправдывают стоимость более дорогих ламп, которые производят свет лучшего качества, экономия энергии и повышение производительности.

Влияние освещения на работоспособность и продуктивность человека сложный. Прямые эффекты плохого освещения включают: неспособность разрешить детали, усталость и головные боли. Освещение может косвенно повлиять на настроение или гормональный фон человека. баланс.

Небольшое изменение в производительности человека затмевает все затраты связанные с освещением. Типичные ежегодные затраты на 1 квадратных футов офисных площадей:

  • Отопление и охлаждение ......................... $ 2
  • Освещение .......................................... $ 0,50
  • Жилая площадь .................................... 100 $
  • Заработная плата и льготы сотрудникам .......... 400 долларов США

Снижение потребления освещения вдвое экономит около 25 центов за квадратный фут каждый год. 1 процентное увеличение человеческого производительность будет экономить 4 доллара на квадратный фут каждый год. Стоимость лесной службы может быть разной. Стоимость будет отличаться от объекта к объекту, но относительные величины эти затраты вряд ли изменятся.В центре внимания необходимо обеспечивать качественное освещение для удовлетворения потребностей жителей. Однако можно улучшить качество освещения, пока снижение затрат на электроэнергию за счет улучшения освещения технологии.


Рисунок 1 - Распределение эксплуатационных расходов для F40T12
флюоресцентные лампы со стандартным магнитным балластом и
электричество стоимостью 8 центов за киловатт-час.

Выбор лучшей люминесцентной лампы и балласт

«Теплота» света определяется его цветовой температурой, выражается в градусах Кельвина.Чем выше коррелированный цветовая температура, тем холоднее свет. Офисы следует использовать промежуточный или нейтральный свет. Этот свет создает дружелюбная, но деловая обстановка. Нейтральный свет источники имеют коррелированную цветовую температуру 3500 ° K. Индекс цветопередачи измеряет качество света. Чем выше индекс цветопередачи, тем лучше люди видеть для данного количества света. Доступен в настоящее время 4-футовый люминесцентные лампы (рисунок 2) имеют индексы от 70 до 98. Лампы с разной коррелированной цветовой температурой и индексы цветопередачи не должны использоваться в тех же Космос. Укажите коррелированную цветовую температуру и цвет индекс цветопередачи при покупке ламп.


Рисунок 2 - Типичные 4-футовые люминесцентные лампы.

В таблице 1 перечислены типовые приспособления для 4-футовых люминесцентных ламп. и различные балласты, которые обычно встречаются в офисе здания. Лучшая система освещения для каждой операционной доллар реализуется с люминесцентными лампами Т8, имеющими индекс цветопередачи 80 и выше.По сравнению со стандартным Люминесцентные лампы Т12, лампы Т8 имеют лучший баланс между участками поверхности, содержащей люминофоры, которые флуоресценции и возбуждающей их дуги. Этот означает, что лампы T8 производят больше света для заданного количество энергии. В Европе популярны лампы Т5. В Лампы Т5 более эффективны, чем лампы Т8, но стоят более чем в два раза дороже. Наличие ламп Т5 и светильники ограничены в Соединенных Штатах. Лампы Т8 в настоящее время предпочтительнее.

Быстрое сравнение светоотдачи показывает, насколько важна это указать балластный коэффициент и является ли балласт электронный или магнитный (таблица 1). Электронные балласты последние в два раза длиннее магнитных балластов, потребляют меньше энергии, имеют меньшая стоимость жизненного цикла и более низкая более высокие частоты. Рабочие люминесцентные лампы на более частоты повышают их эффективность и устраняют характерное 60-тактное жужжание и стробоскопический световой эффект связанные с люминесцентными лампами.60-тактный световой светильник Эффект может вызвать утомление глаз и головные боли. Электронные балласты особенно желательны в магазинах с вращающееся оборудование. Эффект стробоскопического освещения с 60 циклами произведенные магнитными балластами могут вызвать вращение оборудования казаться неподвижным. Все новостройки и переоборудование следует использовать электронные балласты.

Люминесцентная лампа и срок службы балласта

Большинство люминесцентных ламп имеют расчетный срок службы от 12000 до 20000 часов. Расчетный срок службы - это время, необходимое на половину лампочек выйти из строя, если они будут включены в течение 3 часов и выключить на 20 минут.Выключение люминесцентных ламп и на сокращает срок службы лампы. С другой стороны, поворот выключение лампы, когда она не нужна, снизит ее работу часов и увеличить срок его службы. Электроэнергия, а не лампы, составляет наибольший процент операционных расходов. системы освещения. Выключать люминесцентные лампы экономично. горит, если они не используются.

По данным Ассоциации сертифицированных производителей балластов, средний магнитный балласт длится около 75000 часов или от 12 до 15 лет при нормальном использовании.Оптимальный экономичный срок службы люминесцентной системы освещения с магнитным балластов обычно около 15 лет. На этой точке, количество отказов балласта увеличивается, система находится на третьем или четвертый раунд замены ламп и грязь на отражателях а линзы значительно снизили светоотдачу. Другой факторы могут сделать желательным модернизацию системы освещения до окончания 12–15-летнего жизненного цикла. Те факторы включают повышение производительности, скидки на коммунальные услуги и высокие затраты на энергию.

Таблица 1 - Характеристики люминесцентной лампы и балласта для стандартных светильников.

Кол-во ламп
–Тип¹
Балласт
тип²
Балласт
фактор
Крепление
люмен³
люмен
на ватт³
Крепление
Вт
кВтч / год 4 кВтч 5
сэкономлено / год
долларов
сэкономлено / год 6
4 – F40T12 Std 0. 88 9,126 47,53 192 499 0 $ 0
4 – F40T12 Hi – Eff 0,88 9,126 53,06 172 447 52 $ 4,16
4 – F40T12 ES Std 0,88 7 929 47.53 164 426 73 $ 5,84
4 – F40T12 ES Hi – Eff 0,88 7 929 55,06 144 374 125 10,00
4 – F32T8 Elec 0,87 8 926 78,30 114 338 161 12 долларов США. 88
4 – F32T8 Elec 0,83 8,516 78,85 108 281 218 $ 17,44
3 – F40T12 Std 0.88 6 844 48,89 140 364 0 $ 0
3 – F40T12 Hi – Eff 0,88 6 844 58,00 118 307 57 $ 4,56
3 – F40T12 ES Std 0,88 5 947 48. 75 122 317 47 $ 3,76
3 – F40T12 ES Hi – Eff 0,88 5 947 59,47 100 260 104 $ 8,32
3 – F32T8 Elec 0,87 6 695 76,95 87 226 138 $ 11.04
3 – F32T8 Elec 0,8 6,156 76,95 80 208 156 $ 12,48
2 – F40T12 Std 0. 94 4 874 50,77 96 250 0 $ 0
2 – F40T12 Hi – Eff 0,87 4,511 52,45 86 224 26 $ 2,08
2 – F40T12 ES Std 0,87 3 919 47.79 82 213 37 2,96 долл. США
2 – F40T12 ES Hi – Eff 0,87 3,919 54,43 72 187 63 $ 5,04
2 – F32T8 Elec 1,29 6 618 118,18 56 146 104 $ 8. 32
2 – F32T8 Elec 0,77 3 950 75,96 52 135 115 9,20 $
1 – F40T12 Std 0.94 2,437 42,75 57 148 0 $ 0
1 – F40T12 Hi – Eff 0,87 2,255 45,1 50 130 18 $ 1,44
1 – F40T12 ES Std 0,87 1,960 39. 2 50 130 18 $ 1,44
1 – F40T12 ES Hi – Eff 0,87 1,960 45,58 43 112 36 $ 2,88
1 – F32T8 Elec 0,87 2,232 74,4 30 78 70 5 долларов США.60
1 – F32T8 Elec 0,75 1 924 71,26 27 70 78 $ 6,24
- Информация любезно предоставлена ​​Стивом Лейнвебером, Лаборатория светового дизайна, Сиэтл, Вашингтон,
¹ ES означает энергосбережение.
² Стандарт относится к стандартному магнитному балласту. Hi – Eff означает высокую эффективность магнитный балласт.Elec относится к электронному балласту.
³ Эти значения включают среднее уменьшение светового потока в конце срока службы лампы. жизнь. Среднее уменьшение просвета - это частичная потеря люмен лампы, которые постепенно происходит в течение срока службы лампы. Лампы T12 имеют износ не менее 15% люмена, а T8 световой износ лампы в среднем составляет 10 процентов.
4 кВтч / год - киловатт-часы, потребляемые в год, при условии, что огни горят 2600 часов в год (10 часов в день, 5 дней в неделя, 52 недель в году).
5 кВтч в год - это экономия энергии на одно приспособление по сравнению к первому светильнику каждой группы с одинаковым количеством ламп.
6 Сэкономленные деньги в год - это доллары, сэкономленные на электрооборудование. стоимостью 8 центов за киловатт-час по сравнению с первым прибором
каждая группа с таким же количеством ламп.

Экономический анализ

Если рассматривать преимущества дооснащения, больше ламп на существующее приспособление дает больше экономии энергии на приспособление, и лучшая окупаемость.Энергия выше средней или затраты на спрос или скидка на коммунальные услуги также приведут к более быстрому окупаемость.

Балластный коэффициент можно использовать для регулировки уровня освещенности. Высота балластный фактор увеличивает люмены (показатель светоотдачи), позволяя меньшему количеству ламп обеспечивать такое же количество свет. Например, когда электронные балласты с высоким используется балластный коэффициент, двухламповые светильники производят столько же света, сколько в трехламповых светильниках. Это снижает стоимость светильников и повышает окупаемость.Экономический Анализ модернизации трехламповых светильников и магнитных балластов на двухламповые светильники с электронным балластом с высоким балластным коэффициентом дает небольшую окупаемость более 2-х лет. Окупаемость рассчитывается с использованием Тарифы на электроэнергию MTDC, которые являются одними из самых низких в стране.

Глоссарий терминологии и подробной информации по освещению по расчету экономии энергии, отопления и охлаждения экономия, и простая окупаемость системы освещения модернизация завода Missoula Technology and Development Center (MTDC) доступны в Лесной службе и Внутренняя компьютерная сеть Бюро землеустройства на сайте MTDC: http: // fsweb.mtdc.wo.fs.fed.us/pubs/htmlpubs/htm01712310/summary.htm

Управление освещением

Управление освещением - еще одно средство снижения потребления энергии потребление. При правильном использовании они могут удлиняться срок службы ламп и балластов. Всего освещения управления, автоматические датчики присутствия обычно сохраняют большая часть энергии. Следующее лучшее - ручное управление. Автоматическое и ручное затемнение могут иметь хорошую окупаемость, но экономия обычно меньше. Двумя основными типами контроллеров с автоматическим датчиком присутствия являются: пассивный инфракрасный и ультразвуковой.Некоторые гибридные контроллеры доступны.

Ультразвуковые датчики излучают звуковые волны, которые отражаются от объектов. Движущиеся объекты изменяют частоту отраженные волны, которые датчики интерпретируют как присутствие. Ультразвуковые датчики предпочтительнее в областях с много препятствий, на которых датчик не имеет прямая видимость пассажиров. Они чувствительны к любому движущемуся объекту, а не только к людям. Датчик, который установлен или отрегулирован неправильно, может циклически включаться свет и прочь в незанятой комнате.Чтобы предотвратить эту проблему, ультразвуковые датчики имеют регулировку чувствительности, которая может настраиваться после установки. Ультразвуковые датчики также оснащен временной задержкой (обычно регулируемой), которая выключить свет, когда датчик не обнаруживает движения на заранее установленное время.

Пассивные инфракрасные датчики различают тепло человека и фонового тепла комнаты. Они функция отслеживания источника тепла от одной области к другой.В отличие от ультразвуковых датчиков, пассивные инфракрасные датчики должен иметь прямую видимость для пассажиров. Когда датчик не видит движущийся источник тепла после определенный период (обычно регулируемый) датчик отключается огни. Нарушение поля зрения датчика может повернуть выключить свет, раздражая сотрудников.

Гибридные датчики обычно содержат пассивный инфракрасный датчик. и ультразвуковой датчик. Они активируют освещение система, когда датчики обнаруживают движение.Типичный гибрид датчик будет продолжать подавать питание на свет до тех пор, пока поскольку по крайней мере один датчик обнаруживает движение. Когда ни датчик обнаруживает движение, свет выключается после установленное время задержки. Гибридные датчики снижают вероятность того, что свет будет включаться, когда в здании никого нет, или выключается, когда кто-то находится в здании.

Неправильно установленные датчики присутствия и чрезмерно сложный средства управления ограничили принятие автоматических управление освещением.В большинстве случаев проблемы с управлением освещением возникают из-за человеческих ошибок при позиционировании, настройке и программировании датчиков и элементов управления. Квалифицированные лица следует спроектировать и установить элементы управления. Вся система должны быть тщательно протестированы, прежде чем они будут приняты. Видеть Ввод в эксплуатацию существующих зданий (9871-2301-MTDC) для дополнительной информации. Несовместимость компонентов может привести к проблемам. Лучше всего выбирать полную система от одного производителя, объединяющая все компоненты управления.Также важно встретить State и местные требования.

Обслуживание

Как правило, установка освещения и все материалы должны соблюдать применимые местные нормы и правила и Код. Лампы и балласты должны быть совместимы. это крайне важно указать балластный коэффициент, тип балласта, коррелированная цветовая температура и индекс цветопередачи.

Агентство по охране окружающей среды принимает на себя все балласты содержат ПХД (полихлорированные дифенилы, опасные материал), если на них нет ярлыков, указывающих, что они не содержат печатные платы (рисунок 3).Все балласты, изготовленные ранее 1 января 1979 года содержат ПХБ. Балласты с печатными платами нельзя выбрасывать на свалки. Они должны быть переработаны или утилизировать на объектах, утвержденных Экологическим управлением США. Агентство по охране.

Выводы

При выборе или обслуживании систем освещения проектируйте инженерам и руководителям предприятий необходимо сосредоточиться на предоставлении качественный, энергоэффективный свет. Обслуживание персонал несет ответственность за обслуживание освещения система.Конечные пользователи должны попросить хорошее освещение и включить выключить свет, когда они не используются.

Автоматические датчики присутствия с готовностью ручные корректировки обычно имеют лучшую окупаемость из всех стратегии управления. Новые люминесцентные лампы Т8 с высокой индекс цветопередачи и ЭПРА должны быть используется во всех новостройках и модификациях. Такое освещение системы повышают производительность, а также экономят энергию и деньги, достойный бонус.


Рисунок 3 - Балласт люминесцентных ламп без печатных плат
(полихлорированные дифенилы, опасный материал).

Дополнительная информация о флуоресцентном освещении

Оценка вариантов люминесцентных ламп согласно EPACT
Февраль 1994, Завод Инжиниринг

Освещение и возможности человека: обзор
Национальная ассоциация производителей электрооборудования
2101 L St. NW.
Вашингтон, округ Колумбия, 20037

Техническое обслуживание освещения
Ноябрь 1998 г., Energy & Engineered Systems

Справочник по управлению освещением
Крейг Дилуи
Fairmont Press, Inc. , 1967

Веб-сайты управления освещением -

Информационная программа национального проекта освещения
http://www.lrc.rpi.edu/NLPIP/Online/sensors.html

Программа EPA Energystar Label для зданий
http://www.energystar.gov

Федеральная программа управления энергетикой
http://www.eren.doe.gov/femp/greenfed/index.html

Номенклатура люминесцентного освещения

Шаблон для интерпретации названий люминесцентных ламп: FWWCCTDD где:

Ф....... Флюоресцентная лампа.

WW .. Номинальная мощность в ваттах (4, 5, 8, 12, 15, 20, 33 и т. Д.).

CC .... Цвет. W = белый, CW = холодный белый, WW = теплый белый и т. д.

T ....... Трубчатая колба.

DD .... Диаметр трубки в восьмых долях дюйма. А Колба T8 имеет диаметр 1 дюйм, колба T12 имеет диаметр 1,5 дюйма и так далее.

Например, лампа F40T12 - это люминесцентная лампа мощностью 40 Вт. лампа с трубчатой ​​колбой диаметром 11⁄2 дюйма.

Техническое обслуживание, производительность и Советы по безопасности при флуоресцентном освещении Общий
  • Всегда соблюдайте применимые электрические нормы для установки: Национальные Электрические нормы, правила штата и местные нормы. Все приспособления должны соответствовать применимая лаборатория страховщика, Канадская ассоциация стандартов, и требования Американского национального института стандартов.

  • Установите приспособления, чтобы предотвратить повреждение от чрезмерного нагрева. Проконсультируйтесь производитель или дилер для конкретного применения.

  • Устанавливайте новые лампы группами на срок, рекомендованный производителем.

  • Ежегодно очищайте лампы и светильники.
Лампы
  • Убедитесь, что заменяемые лампы имеют такой же коррелированный цвет температура (CCT) и индекс цветопередачи (CRI) как исходные лампы.

  • Используйте только лампы той же мощности, что и балласт.

  • При снятии ламп отсоедините пускорегулирующие балласты.

  • Заменить лампы при замене балластов.

  • Немедленно замените вышедшие из строя лампы. Неисправная лампа осталась в патроне вызовет выход из строя магнитных или электронных балластов.

  • Заменить лампы в комплекте. Не используйте новую лампу со старой балласт.

  • Проконсультируйтесь с вашим поставщиком осветительного оборудования, если устанавливаете лампы там, где температура ниже 50 ° F.

  • Никогда не устанавливайте люминесцентные лампы на обычные редукторы напряжения. схемы диммирования.

  • Во избежание радиопомех располагайте люминесцентные лампы более 10 футов от радиооборудования.
Балласты
  • Убедитесь, что запасные балласты имеют такой же балластный коэффициент.

  • Не заменяйте неисправные электронные балласты на магнитные.

  • ПРА в корпусе должны быть защищены от атмосферных воздействий, если они установлен снаружи.

  • Крепежные элементы и балласты должны быть правильно заземлены. Всегда используйте высокий балласты с коэффициентом мощности (90%). Доступны электронные балласты для затемнения люминесцентных ламп.

  • Если уровень шума считается важным в приложении, обязательно использовать балласты с классом звукоизоляции «А».

  • Балласты, изготовленные до 1978 г., могут содержать полихлорированные бифенилы (ПХБ). На балластах, изготовленных без печатных плат, печатных плат не будет. ПХД являются канцерогеном для человека и должны обрабатывать и утилизировать как опасные отходы.
Освещение высокой интенсивности
  • Светильники в зонах с высокой температурой должны иметь высокую температуру. номинальные балласты или балласты сердечника и катушки. Крепления никогда не должны превышать 356 ° F.

  • Разряд высокой интенсивности (пары натрия высокого давления, кварц галогенные, металлогалогенные) лампы следует монтировать вертикально (некоторые модели доступны для горизонтального монтажа).

  • Используйте натриевые лампы высокого давления диффузного типа дольше жизнь лампы.

  • Вольфрамово-галогенные лампы (кварцевые и сверхчистое стекло) выходят из строя раньше, если испорчены отпечатками пальцев. Беритесь с лампами мягкой тканью или перчатками.
–Информация любезно предоставлена ​​Montana Power Co.

Об авторе

Дэйв Диецигер пришел в MTDC из управления флотом Северного региона. сотрудников в 1999 году. Имеет степень бакалавра машиностроения. из Университета Айдахо и имеет лицензию профессионального инженера.Другой опыт включает в себя Американское общество инженеров-механиков. аттестация сертифицированного котельного инспектора, работа по энергосбережению в ВМФ, поступил на службу в ВМФ, работал городским пожарным.

Дополнительные единичные экземпляры этого документа можно заказать по адресу:

USDA FS, Центр технологий и развития Миссулы
5785 Hwy. 10 Запад
Missoula, MT 59808–9361
Телефон: 406–329–3978
Факс: 406–329–3719
Электронная почта: wo_mtdc_pubs @ fs. fed.us

Электронные копии публикаций MTDC доступны в Интернете по телефону :
http://www.fs.fed.us/eng/pubs

Сотрудники Лесной службы и Бюро землеустройства могут искать документы MTDC, компакт-диски, DVD-диски и видео во внутренних компьютерных сетях по телефону :
http://fsweb.mtdc.wo.fs.fed.us/search/

За дополнительной информацией о модернизации люминесцентных ламп обращайтесь в MTDC:
Телефон: (406) 329-3978
Факс: 406–329–3719

Электронные балласты

vs.Магнитные балласты

Люминесцентные лампы используют электрическую дугу для создания света. Этот ток необходимо очень точно подавать на газы внутри лампы - обычный бытовой электрический ток слишком непостоянен и силен для люминесцентной лампы. Таким образом, лампа поставляется с устройством управления, известным как балласт, который ограничивает ток и измеряет его в циклах, необходимых для поддержания горения лампы. Есть два типа балластов: более новые электрические версии и старые магнитные версии.

Электронные балласты

Электронные балласты используют схемы для управления протеканием тока. В них используются выходной магнитный трансформатор, фильтр электромагнитных помех, выпрямитель и интегральная схема для очень точного управления потоком тока. Эти балласты меньше и легче магнитных версий.

Магнитные балласты

Магнитные балласты - это старые устройства, в которых используется магнитный трансформатор, состоящий из стального сердечника и медных обмоток, а также простой биметаллический переключатель для тепловой защиты и простой конденсатор.Они больше и тяжелее электрических балластов.

КПД

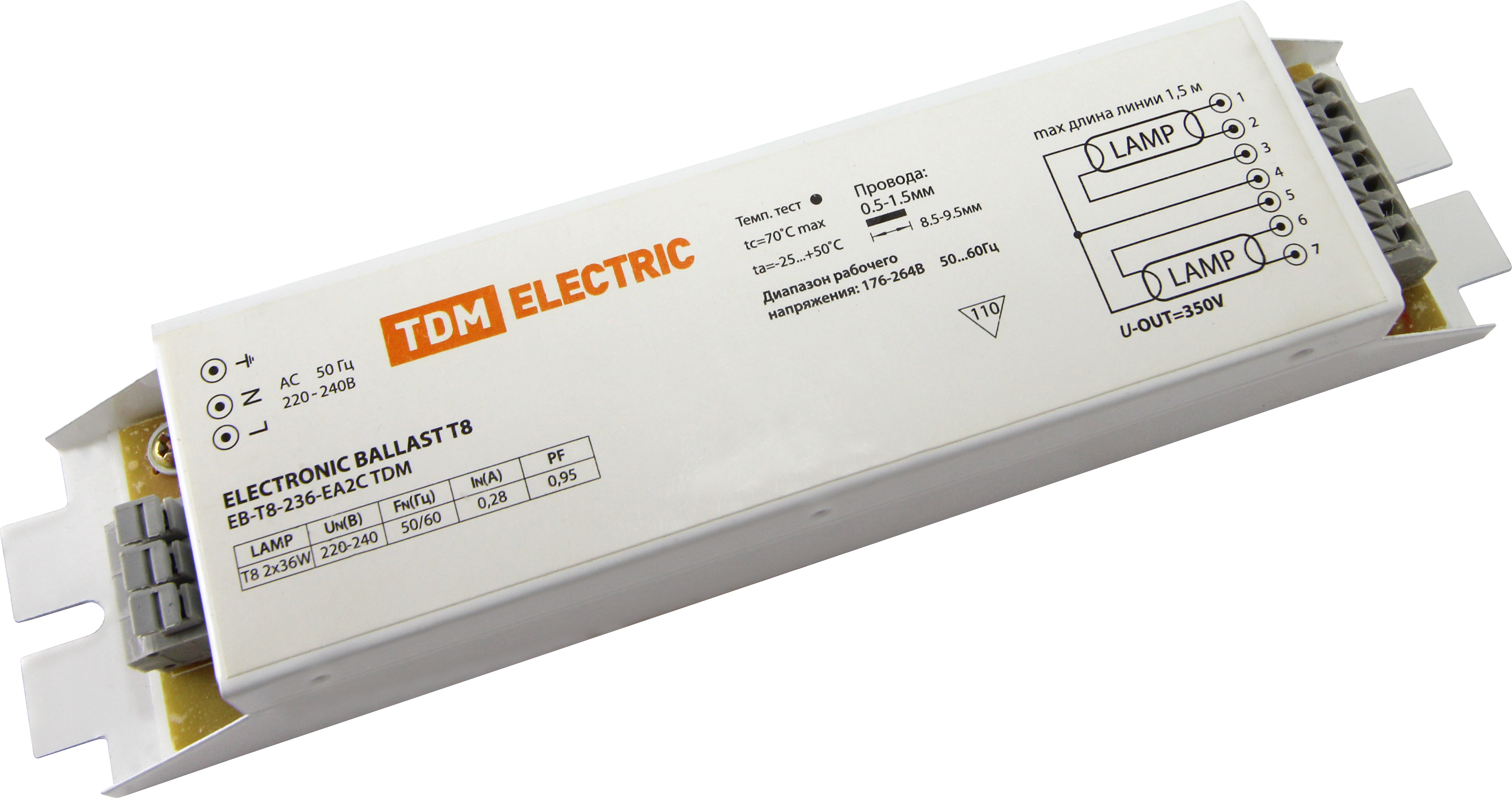

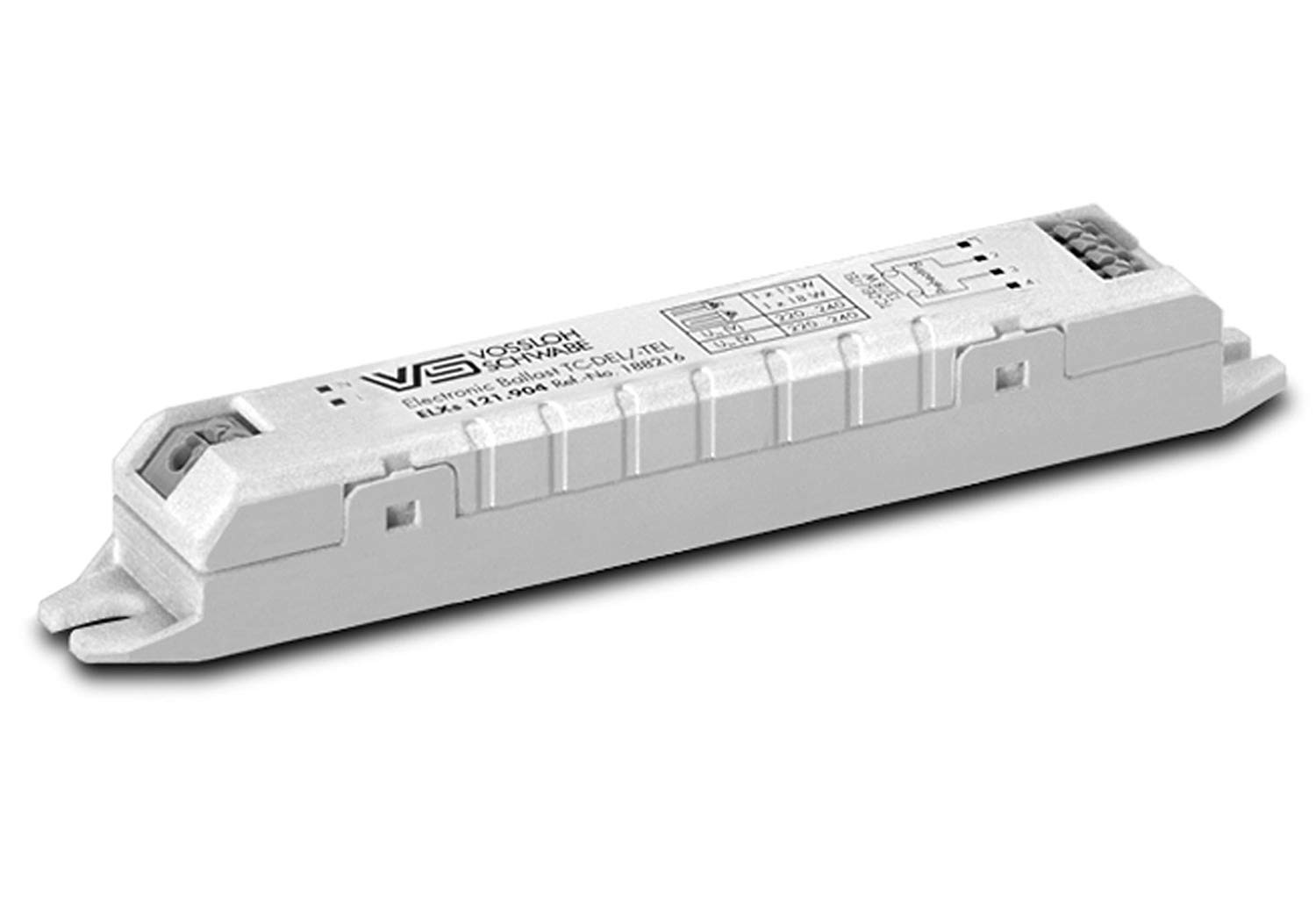

Электрические балласты могут управлять током более эффективно, чем магнитные версии. Магнитные версии могут поддерживать только ток около 60 герц, что может вызвать мерцание в лампочке. Электрические балласты могут удвоить это значение до 120 герц, что позволяет более эффективно использовать предоставленную мощность и избегать любых проблем, связанных с мерцающим флуоресцентным светом. Это делает электрические балласты более популярными в домашних условиях.

Стоимость

Магнитные балласты, как правило, намного проще изготавливать, чем электрические балласты, поэтому они дешевле. Эти низкие затраты могут быть привлекательными для покупателей, которым необходимо поставить балласт для большого количества люминесцентных ламп, но за это приходится платить. Магнитные балласты также необходимо заменять чаще, чем электрические версии, что компенсирует первоначальную экономию средств, которую могут получить покупатели.

Применения

Магнитные балласты хорошо сочетаются с традиционными длинноламповыми люминесцентными лампами, используемыми в повседневном использовании.Однако для тусклых люминесцентных ламп или компактных люминесцентных ламп часто требуются электрические балласты.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
