применение и принцип действия электронного реле времени

Таймеры встречаются в нашей жизни достаточно часто. Они представляют собой устройства, подающие сигналы через установленный временной промежуток. Во многих бытовых приборах (стиральных машинах, духовках, микроволновках) имеются счётчики, на которых можно установить время срабатывания в часах, минутах и секундах. Отдельной разновидностью является таймер недельный, также нашедший широкое применение в различной технике.

Область применения

По принципу действия недельный таймер (или реле времени) похож на все остальные аналогичные приборы с той лишь разницей, что запрограммированный в нём промежуток времени равен не нескольким минутам или часам, а семи дням.

Электронный таймер времени такого типа применяется в конструкциях для освещения:

  • улиц;
  • административных и промышленных зданий;
  • рекламных щитов и баннеров;
  • витрин магазинов.

Очень часто недельное реле времени встраивается в двигатели насосов и вентиляционных систем.

При весе чуть больше 150 грамм и потребляемой мощности порядка 5 Вт оно показывает достаточно точную работу с погрешностью, составляющей всего лишь 2 секунды в сутки.

Способность устройства самостоятельно включаться и выключаться в течение нескольких суток значительно упрощает и делает более удобным управление электротехникой в квартире. К примеру, при длительном отсутствии жильцов в доме такое реле обеспечит регулярное срабатывание системы автономного полива уличных растений, подачу воды и корма для домашних животных, периодическое включение света, телевизора, радио или музыки с целью предотвращения проникновения злоумышленников в дом.

Принцип действия

Таймер электронный является новой и более усовершенствованной версией электромеханического устройства.

Электронный прибор обладает рядом преимуществ в виде:

  • компактного размера;
  • высокой точности срабатывания;
  • современного интерфейса;
  • удобной настройки.

Что касается минусов такого прибора, то к ним следует отнести ограниченный срок службы аккумулятора, установленного внутри него. При выходе его из строя придётся либо искать такой же аккумулятор для замены, либо менять таймер целиком.

При отключении электроэнергии электронный таймер не перепрограммируется, а продолжает отсчитывать заданное время после появления напряжения. Это приводит к тому, что устройство может отключаться и включаться не вовремя.

Настраивание недельного таймера на определённый временной промежуток осуществляется достаточно просто. Для запуска настройки достаточно активировать соответствующую клавишу на корпусе. После этого посредством дополнительных кнопок нужно установить необходимый интервал в рамках семи дней и сохранить его. Если при указании параметров будет допущена ошибка или они окажутся неактуальными по истечении времени, тогда

запрограммированные показания можно легко сбросить, использовав для этого клавишу Reset.

Принцип работы электронного реле основывается на цифровых или аналоговых схемах. В них предусматривается зарядка и разрядка конденсатора и отсчёт конкретного числа импульсов.

В аналоговой схеме замыкание контактов приводит к возрастанию напряжения на конденсаторе. Специальный пороговый элемент контролирует это напряжение и сравнивает его со значением, указанным ранее. Когда эти два показателя совпадают, элемент передаёт сигнал о переключении таймера. Задержка времени регулируется

изменением ёмкости конденсатора.

Цифровая схема работает от попадающего на блок питания напряжения. При этом запускается генератор, передающий импульсы на счётчик. Они будут поступать до того момента, пока не сравняются с показателем, запрограммированным в системе управления таймера. При их совпадении на выходной усилитель поступит сигнал о прекращении подачи импульсов. После того как напряжение с блока питания будет снято, таймер вернётся в своё начальное положение. Реле, работающие по цифровой схеме, отличаются более продолжительной задержкой времени. Она может составлять от доли секунды до нескольких часов.

Разновидности таймеров

Реле времени с запрограммированным недельным циклом могут быть выполнены в виде различных приборов. Выбор подходящей модели зависит от того, для чего конкретно нужен таймер.

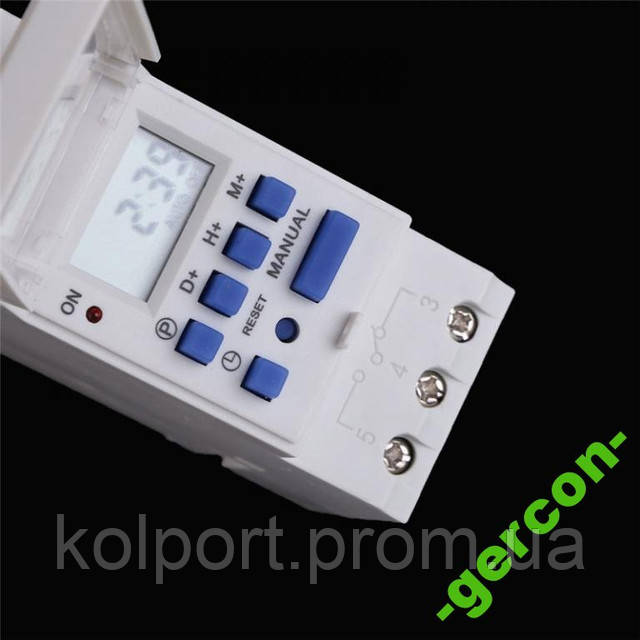

Устройство в виде розетки является самым удобным и простым в эксплуатации, поскольку не подразумевает сложного монтажа. Такое реле просто нужно включить в обычную электрическую розетку, после чего произвести необходимые настройки. Однако его мощность имеет ограниченные значения от 3000 до 3500 Вт. При этом максимально допустимая нагрузка не должна быть более 16 А.

В реле времени в виде розетки с семидневным рабочим циклом может использоваться 140 различных программ. Они успешно производят включение и выключение электрических обогревателей, управляют обогревом гаража, аквариума и т. д. Также таймер-розетка может запускать полив растений, создавать эффект присутствия жильцов, включая в доме различные электронные приборы (радио, телевизор).

Прибор модульного типа требует установки на стандартную DIN-рейку

электрического распределительного щитка. Номинальный ток силовых контактов модульного устройства тоже не превосходит 16 А, однако спектр его функций намного больше, чем у розеточной модели. Чаще всего такая разновидность реле времени применяется для автоматизации работы крупного оборудования. Модульные таймеры управляют освещением улиц, торговых витрин, фасадов зданий, промышленных помещений, запускают работу различные насосы и вентиляторы.

Реле в виде модуля может эффективно функционировать в совокупности с магнитным пускателем — комбинированным устройством, запускающим и разгоняющим электродвигатели до номинальной скорости и обеспечивающим их непрерывную работу. Сочетание таймера и магнитного пускателя позволяет повысить коммутируемую мощность и управлять однофазными и трехфазными нагрузками.

Ещё одно отличие модульного реле от розеточного заключается в количестве каналов. Таймер в виде модуля способен управлять несколькими независимыми друг от друга цепями одновременно.

Electraline 59501 таймер-розетка цифровой недельный

Характеристики

Напряжение: 230В, 50 Гц

Максимальная нагрузка: 16А. 1800Вт (активной нагрузки)

Программ: 20 ежедневных включений/отключений или 140 включений/отключений в неделю

Мин. время установки: 1 мин.

Рабочая температура: -10°С – +40°С

Точность: +/-1 мин. в мес.

Батарея: NIMH 1,2В > 100 час.

Инструкция по использованию

Пожалуйста, прочитайте данную инструкцию внимательно перед подключением этого таймера к электрическим устройствам

ВАЖНО

Не подключайте нагрузки более 16А.

Следите, чтобы вилка подключаемого устройства была полностью вставлена в розетку таймера.

Для очистки отсоедините таймер от сети и протрите влажной тряпочкой.

НЕ ПОГРУЖАЙТЕ ТАЙМЕР В ВОДУ ИЛИ ДРУГИЕ ЖИДКОСТИ.

Нагреватели и подобные устройства должны быть под надзором во время работы. Производитель не рекомендует подключать подобные устройства к таймерам

Обозначения клавиш

1. MASTER CLEAR: Полная очистка памяти включая текущее время и все программы.

2. RANDOM: Установка и сброс функции RANDOM.

3. CLOCK: Установка текущего времени совместно с кнопками WEEK. HOUR, MIN.

Выбор 12-или 24-час. режима совместно с кнопкой TIMER.

Активация функции перехода на летнее время, совместно с кнопкой ON/AUTO/OFF.

4. TIMER: Установка программ совместно с кнопками WEEK, HOUR, MIN.

Выбор 12- или 24-час. режима совместно с кнопкой CLOCK.

5. ON/AUTO/OFF: Выбор режимов таймера.

6. WEEK: Установка значения недели совместно с кнопками CLOCK или TIMER.

7. HOUR: Установка значения часа совместно с кнопками CLOCK или TIMER.

8. MIN: Установка значения минуты совместно с кнопками CLOCK или TIMER.

9. RSTRCL: Игнорирование программ или повторный вызов проигнорированных программ. Общие функции

1.10 программ с шагом 1 мин.

2. Выбор MANUAL ON/AUTO/MANUAL OFF.

3. Выбор режима 12/24 часа.

4. Большой ЖК дисплей с отображением секунд.

5. Функция перехода на летнее время.

6. Функция случайного выбора со случайным выбором J 0-31 мин. между 5-00 РМ и 6-00 AM.

7.16 комбинаций дней или блоков дней:

Мо (Пн) Sa (Сб) Mo, Tu. We. Th, Fr, Sa Mo. Tu. We
Ти (Вт) Su (Во) Mo, We, Fr Th. Fr. Sa
We (Ср) Мо Ти, We, Th, Fr. Sa. Su Tu, Th, Sa Mo. We. Fr. Sa
ТЪ (Чт) Мо, Ти. We, Th, Fr Mo.Tu.We
Fr (Пт) Sa. Su Th. Fr, Sa


Первоначальное включение

1. Подключите таймер в сеть 230-240В и включите питание сети. Оставьте подключенным на 14 часов для зарядки батареи.

2. Произведите полную очистку памяти нажатием кнопки MASTER CLEAR острым предметом типа ручки или карандаша после зарядки.

3. Таймер готов к установке и использованию.

Установка текущего времени

1. Нажмите кнопку CLOCK и удерживая ее одновременно нажимайте кнопку WEEK до тех пор пока не отобразится текущий день недели. Теперь нажимайте HOUR или MIN для установки часа или минут. Во время установки кнопки WEEK, HOUR, MIN можно удерживать нажатыми для быстрой смены значений.

2. Отпустите обе кнопки. День недели и время установлены.

3. Для сброса неправильно установленного времени повторите эти шаги снова.

Установка программ

ПОДСКАЗКА: При установке программ убедитесь, что они не накладываются друг на друга по времени, особенно при использовании опции блока При наложении ON (включение) и OFF (выключение) будут выполняться в зависимости от времени, а не от номера программы Программа OFF имеет приоритет перед программой ON,

1. Нажмите и отпустите кнопку TIMER. Дисплеи покажет ON_I. Первая программа ON готова к установке.

2. Нажмите кнопку WEEK для установки дня или блока дней. Установите время нажатием кнопок HOUR и MIN.

3. Снова нажмите кнопку TIMER для завершения первой программы ON и входа в режим установки первой программы OFF. На дисплее отобразится OFF_I . Повторите шаг 2 для установки даты и времени для программы OFF.

4. Снова нажмите кнопку TIMER для завершения установки первой программы OFF и входа в режим установки второй программы ON. Проделайте шаги 2 и 3. Нажмите и удерживайте 2 сек. кнопку TIMER для ускоренного выбора программ,

5. После завершения установок нажмите кнопку CLOCK. Таймер установлен.
ПРИМЕР: Программа включения (ON) таймера в 17-15 и программа выключения (OFF) в 22-30

каждый день,

а. Нажмите и отпустите кнопку TIMER. Дисплей отображает ON i

b Нажимайте кнопку WEEK до отображения Mo. Tu. We, Th, Fr, Sa, Su

с. Нажимайте кнопку HOUR до отображении 5-0GPM или 17-00

d Нажимайте кнопку MIN до отображения 5-15РМ или 17-15

e. Нажмите и отпустите кнопку TFMER. Дисплей отображает OFF_I

f. Повторите шаги с и d, чтобы отображалось 10-З0 РМ или 22-30

Функция MANUAL ON/AUTO/MANUAL OFF

Режим работы не может быть изменен во время установки программ.

1. Нажмите кнопку ON/AUTO/OFF для переключения режимов.

2. Программы выполняются только в режиме AUTO. Когда установлен режим AUTO идет выполнение программ В режимах MANUAL ON или MANUAL OFF все программы игнорируются, и таймер не работает. В режиме MANUAL ON, подача питания на подключенное устройство включена (ON). В режиме MANUAL OFF, подача питания на подключенное устройство отключена (OFF).

3. При смене режима с MANUAL ON на AUTO, подача питания остается (ON) до следующего значения таймера.

Функция RANDOM

1. Нажмите кнопку RANDOM. Дисплей отобразит R (RANDOM). Функция включена.

2. Когда эта функция включена, программа включается со случайным выбором 10-31 мин. между 6-00 РМ и 6-00 AM.

3. Нажмите кнопку снова для выключения функции. Эта функция не может быть включена во время установки программы.

4. Функция может выполняться только в режиме AUTO между 6-00 РМ и 6-00 AM.

Режим 12/24 часа

Нажмите одновременно CLOCK и TIMER для отображения времени в режиме 12 или 24 часов.

Функция перехода на летнее время

1. нажмите одновременно CLOCK и ON/AUTO/OFF. На дисплее отобразится S (Летнее время). Часы переводятся на 1 час вперед.

2. Для возврата к зимнему времени, нажмите эти кнопки снова. Часы переводятся на час назад. На дисплее не отображается S.

Недельный таймер AHC15A цифровой программируемый ( IMPULS )

В заданное время в выбранные дни недели осуществляет включения и выключения электрооборудования.

Устройство оснащено ЖК- дисплеем и для подключения нагрузки имеет 1 изолированный переключающий релейный контакт.

Таймер может успешно применяться в различных областях и сферах деятельности, к примеру полив растений, корм животных, выключение вентиляции в указанное время, включение по расписанию звонков в учебных заведениях и тд.



  • · Удобное и простое программирование
  • · Режимы : включения/выключения- 16 циклов, таймер с обратным отсчетом -18 циклов (включения/ автовыключения )
  • · Управление – автоматическое и/или ручное
  • · Монтаж на DIN-рейку



Технические характеристики

Характеристика

Значения

U питания, В

85 -270 AC/DC

Частота питающей сети, Гц

47-63

P потребляемая, Вт

8

Промежутки временных установок

0,1 с – 99 ч.59 м

Корректность коммутации

±0,1% + 20 мс

Число каналов

15

Число сочетаний (конфигураций) на канал (вкл. /выкл.)

8

Интервал t0рабочих, °С

-25…+55

t0 хранения, °С

-35…+80

Влажность

85% / 40°С

Сопротивление изоляции

>100MΩ / 500VDC

Размеры (Ш х В х Г), мм

85,8×156,2×56,8

Индикаторы приведения в действие реле нагрузки

в наличии

Уровень защищенности

ІР20

Исполнение (климат)

УХЛ4

Сохранение данных в памяти , лет, не менее

10

Вид  контактов каналов

нормально разомкнутые (NO)

Свойства выходных контактов

сos j

I maxпри U=250V AC

Pmax

I max  при U=4V DC

1,0

10A

2500VA

10A

0,4

4V

1000VA

Энергоресурс выходных контактов:

 – механический запас

 – электрический запас 10A 250V AC, раз, не меньше

 – электрический запас 10A 24V DC, раз, не меньше

 – электрический запас 4A 250V AC (сos j = 0,4 ), раз, не меньше

107

100 000

30 000

100 000

Команда «Старт»

замыкание контактов S1 и S2 минимально на 150 мс

Установка – DIN-рейка 35мм

Установка при монтаже для корректной работы – произвольное
