Содержание

Сверхмощные коротковолновые передатчики: детали истории

Т. Г. Хвиливицкий

В “ЭИС” (№ 3, 2005 г.) была опубликована статья о сооружении в Советском Союзе в 1970-1980-е годы прошлого века сверхмощных радиовещательных станций, в том числе с 1000 и 2000 кВт КВ-передатчиками – самыми мощными в мире. Этот выдающийся результат был достигнут в ходе масштабной работы по умощнению существующего парка радиовещательных передатчиков, проводившейся на радиоцентрах Министерства связи СССР под руководством автора статьи В. Г. Буряка -талантливого инженера, разработавшего оригинальные технические методы умощнения находившейся в эксплуатации передающей аппаратуры, в том числе 500 кВт КВ-передатчиков “Боб-2” (ПКВ-500) – до 1000, а затем до 2000 кВт. В его статье подробно описаны реализованные им новые технические решения, позволившие удвоить, а затем и учетверить мощность прототипа.

Однако за рамками статьи осталась предшествующая 20-летняя история развития в Советском Союзе техники сверхмощных КВ-передатчиков, в первую очередь, важнейшей их части – ВЧ-трактов, в ходе которой впервые в мировой практике решались новые проблемы, возникшие при многократном увеличении выходной ВЧ-мощности в сравнении с достигнутым ранее уровнем.

Первое поколение советских сверхмощных КВ-передатчиков – “Боб” и “Боб-2” – мощностью 500 кВт разработали специалисты НПО им. Коминтерна. Руководил этими работами выдающийся инженер и организатор, лауреат Ленинской и Государственной премий Ю. А. Нефедьев.

Первой проблемой при разработке ВЧ-тракта 500 кВт КВ-передатчика “Боб” в начале 1950-х стали лампы. Наиболее мощный в то время 100 кВт триод был мал по мощности для 500 кВт передатчика и, кроме того, плохо приспособлен для работы в очень удобной для КВ-диапазона схеме с общей сеткой (ОС) из-за большого индуктивного сопротивления вывода его управляющей сетки на частотах этого диапазона. Проблему решили специалисты НПО “Светлана”, разработавшие семейство триодов мощностью до 250 кВт в единице на базе новой конструкции, идеально приспособленной для схемы с ОС -с кольцевым безындукционным выводом сетки. Ещё одну проблему – как заземлить по ВЧ в схеме с ОС вывод сетки триода, одновременно изолировав его по постоянному току для подачи сеточного смещения – помогли решить специалисты НПО “Позитрон”, создавшие ВЧ-керамику с высокой диэлектрической проницаемостью и на её основе – конденсаторы большой ёмкости различного назначения, в том числе для заземления по ВЧ в схеме с ОС кольцевых выводов сетки новых ламп.

Казалось тогда, что все проблемы схемы с ОС – первоосновы мощных ВЧ каскадов КВ-передатчиков – благополучно решены. Так оно и было, пока позднее специалисты НПО “Светлана” не разработали для передатчика “Боб-2” ещё более мощный 500 кВт триод, при включении которого в классической схеме с ОС неожиданно возникли осложнения.

Ю. А. Нефедьев[1]

Из-за в четыре раза большей ВЧ-мощности нового передатчика в сравнении с существующими и значительно большей выходной ёмкости новых 250 кВт триодов (по два в параллель в каждом плече двухтактной схемы) ВЧ-ток в анодном контуре выходного ВЧ-каскада в несколько раз превосходил ток в аналогичных цепях менее мощных передатчиков. Сопротивление нагрузки, необходимое для оптимального режима работы ламп, напротив, в несколько раз уменьшилось. Для таких новых условий контурные индуктивности и элементы связи с нагрузкой выходных ВЧ-каскадов менее мощных КВ-передатчиков оказались непригодными. Для реализации 500 кВт ВЧ-каскада необходимы были новые идеи, новые конструкции.

Первую проблему разработчики решили, выполнив индуктивность анодного контура выходного ВЧ-каскада в виде короткозамкнутого отрезка двухпроводной линии из медных труб большого диаметра, размещенного вертикально в экранированной двухэтажной шахте. Такая необычная для КВ-диапазона конструкция позволяла настроить анодный контур на высшие частоты диапазона при существенно большей его начальной ёмкости, обусловленной крупногабаритными лампами, и, кроме того, выдерживала без перегрева выросшие в несколько раз ВЧ-токи. Позднее усовершенствованный вариант индуктивности такого типа был использован в анодных контурах выходного и предоконечного ВЧ-каскадов новой модели 500 кВт КВ-передатчика – “Боб-2”, а затем, с минимальными доделками, при умощнении этого передатчика до 1000 и 2000 кВт.

Для согласования в новых необычных условиях анодной цепи ламп выходного ВЧ-каскада с нагрузкой – входным сопротивлением антенного фидера, меняющимся в широких пределах при смене рабочих частот и антенн -разработчики использовали опыт сооружения антенно-фидерных устройств КВ-диапазона.

В полностью экранированном помещении разместили согласующее устройство (СУ), схожее по схеме и конструкции с аналогичными устройствами наружной установки, используемыми в антенно-фидерной технике. СУ настраивалось так, чтобы независимо от рабочей частоты или антенны нагрузкой выходного ВЧ-каскада служило постоянное по величине активное входное сопротивление коаксиальных фидеров, соединяющих выход каскада с СУ. Опыт включения СУ на выходе ВЧ-тракта сверхмощного КВ-передатчика оказался столь эффективным, что устройство такого назначения было применено позднее – в значительно более компактном конструктивном исполнении – в 500 кВт КВ-пере-датчике “Боб-2” и опять-таки усовершенствованное, в 1000 и 2000 кВт модификациях.

Ещё одной новинкой, впервые использованной в первом 500 кВт КВ-передатчике, была модуляция на анод трёх мощных ВЧ-каскадов: выходного, предоконечного и предшествующего ему, вместо двух в менее мощных передатчиках, где лампы включались по схеме с ОС. Благодаря этому качественные показатели сверхмощного передатчика ничем не уступали показателям его менее мощных собратьев.

Модуляция трех каскадов впоследствии использовалась в передатчике “Боб-2” и его умощнённых модификациях.

При разработке десятилетием позднее 500 кВт КВ-передатчика “Боб-2” специалисты НПО им. Коминтерна использовали все перечисленные, хорошо оправдавшие себя новшества предыдущей 500 кВт модели. Однако появились также совершенно новые проблемы. Одна из них – подавление излучений высших гармоник рабочей частоты на ВЧ-выходе (такое требование во время создания первой 500 кВт модели к КВ-передатчикам ещё не предъявлялось). В менее мощных КВ-передатчиках эта задача решалась с помощью выходной контурной системы (ВКС), в последовательном звене П-контура которой использовалась типовая спиральная катушка индуктивности с подвижным замыкателем витков. Для ВКС 500 кВт передатчика индуктивности такого типа по ряду причин были неприемлемы. Разработчики решили эту проблему, построив ВКС на основе иного, необычного для КВ-диапазона принципа – в виде расположенной горизонтально в экранированном коридоре двухпроводной длинной линии из медных труб большого диаметра, вдоль которой на одной неподвижной и двух подвижных каретках размещались наборы вакуумных конденсаторов постоянной ёмкости, образующие совместно с отрезками линии между точками их подключения два П-контура, обеспечивающих эффективную фильтрацию высших гармоник.

Новая конструкция отличалась двумя чрезвычайно важными для особо больших мощностей качествами –способностью выдерживать без перегрева самые большие ВЧ-токи и отсутствием нерабочих частей, неизбежных в обычных спиральных катушках индуктивности с подвижным замыкателем (паразитная ёмкость этих частей создавала труднорешаемые проблемы, усугубляющиеся с увеличением мощности).

Новая 500 кВт ВКС на основе длинной линии оказалась чрезвычайно удобной базой для дальнейшего умощнения. В. Г. Буряк изобретательно увеличил число П-контуров прототипа и электрическую прочность их ёмкостных ветвей – всё это в тех же габаритах. Фрагмент такой ВКС, ёмкостные ветви П-контуров которой доработаны до 2000 кВт, показан на фото, приведенном в статье В. Г. Буряка (“ЭИС”, 2005, № 3, с. 14).

Ещё одна проблема возникла на заключительном этапе разработки в ходе регулировки опытного образца передатчика “Боб-2” на Кубанском радиоцентре в виде интенсивной паразитной генерации в выходном ВЧ-каскаде, построенном на новых 500 кВт триодах ГУ-65, более крупногабаритных, чем их менее мощные предшественники. Частота этой паразитной генерации была близка к верхней границе рабочего диапазона передатчика, из-за чего обычные антипаразитные меры оказались неприемлемыми. Причина этой неприятности была нестандартной – электрический резонанс в заземляющем сетку по ВЧ кольцевом керамическом конденсаторе, диаметр которого у нового триода был существенно больше, чем у менее мощных ламп, а частота резонанса по этой причине ниже и близка к рабочим. Эта неожиданная проблема была решена путем гальванического – без конденсатора – заземления вывода сетки. Для обеспечения при этом отрицательного сеточного смещения пришлось включить резистор в цепь постоянной составляющей катодного тока вместо обычного источника смещения в цепи сетки. Новый вариант схемы с ОС не только кардинально решил проблему устойчивости ВЧ-каскада на триодах ГУ-65, но, как оказалось, обеспечил хорошие и стабильные качественные показатели при модуляции независимо от режима лампы, чего старая схема не гарантировала. Эта особенность новой схемы была обусловлена отрицательной обратной связью по модулирующему НЧ-сигналу за счёт катодного резистора.

В дальнейшем стабильность качественных показателей независимо от режима лампы – неожиданная особенность нового варианта схемы с ОС – позволила В. Г. Буряку при умощнении до 2000 кВт так изменить режим триодов ГУ-65 в сравнении с 500 кВт прототипом и его 1000 кВт модификацией, чтобы вдвое увеличить мощность на несущей, получаемую от каждой лампы, сохраняя в этом форсированном режиме, благодаря новой схеме, хорошие качественные показатели при модуляции. В условиях, когда более мощных ламп, чем триод ГУ-65, не существовало, схема с гальваническим заземлением сетки и катодным резистором помогла В. Г. Буряку решить проблему получения 2000 кВт на имевшихся в наличии лампах. В передатчике “Боб-2” была использована П-образная компоновка оборудования в генераторном зале, как в первой 500 кВт модели. Указанная компоновка и занимаемая оборудованием площадь были сохранены при дальнейших умощнениях. Это можно видеть на фото, приведенном на с. 16 “ЭИС”, № 3, 2005 г., представляющем фронтальный вид 2000 кВт передатчика, сооруженного путём умощнения передатчика “Боб-2” на Ангарском радиоцентре.

Общий вид КВ – передатчика мощностью 2 МВт

При создании 500 кВт КВ-передатчиков “Боб” и “Боб-2” были найдены новые схемно-конструктивные решения ВЧ-трактов, которые наилучшим образом и с большим запасом соответствовали специфическим условиям и требованиям самых больших мощностей. Многолетний опыт эксплуатации подтвердил высокую эффективность, а В. Г. Буряк умело использовал их потенциальные возможности для реализации 1000 и 2000 кВт.

Фрагмент выходной контурной системы КВ – передатчика мощностью 2 МВт

При сооружении 1000 кВт модификации В. Г. Буряк разработал и реализовал не только технические решения, необходимые для удвоения мощности, но также новую чрезвычайно удачную технологию самого процесса умощнения – с использованием дополнительных узлов и установок, входящих в комплекты умощнения, поставляемые промышленностью. При разработке 2000 кВт модификации поначалу планировалось осуществлять её по такой же технологии, как 1000 кВт – на месте установки передатчиков “Боб-2” с использованием поставляемых промышленностью комплектов умощнения. Но для таких комплектов необходимы были в четыре раза более мощные, чем существовавшие тогда, элементы внутреннего фидерного тракта: коаксиальные фидеры, фидерные переключатели внутренней установки и фидерные телевизионные фильтры, более мощные тиристорные выпрямители анодного питания, а также специфические узлы и детали для доработки аппаратуры ВЧ-тракта, которые невозможно было изготовить в условиях радиоцентров. Разработать рабочие чертежи этих новых узлов и установок и изготовить их могло только специализированное предприятие промышленности. Министерство связи СССР обратилось за помощью к НПО им. Коминтерна.

В соответствии с соглашением о совместной работе экспериментальное производство НПО изготовило для умощнения до 2000 кВт существующего на Ангарском радиоцентре передатчика комплект дополнительного оборудования, в состав которого вошли новые узлы и установки, в том числе специально разработанные в НПО элементы более мощного внутреннего фидерного тракта, новые тиристорные выпрямители и др. Сотрудники НПО – лаборанты и конструкторы – трудились затем на Ангарском радиоцентре в ходе работ по умощнению вместе со специалистами группы В. Г. Буряка и эксплуатационным персоналом без какого-либо ведомственного разделения – задача была общей.

В ходе работ в Ангарске стало очевидно, что технология умощнения, столь хорошо оправдавшая себя в 1000 кВт модификации, для 2000 кВт не годится из-за значительно большего объема нового оборудования и доработок старого. Все согласились, что 2000 кВт в дальнейшем целесообразнее реализовать в новом передатчике такой мощности, а не умощняя существующие передатчики “Боб-2”. Соответственно Ангарский, умощненный до 2000 кВт передатчик, послужил основой для разработки в НПО им. Коминтерна конструкторской документации (КД) для серийного производства новых комплектных 2000 кВт КВ-передатчиков. В это же время НПО “Светлана” разработало модификацию ГУ-6 5 с керамическим баллоном – триод ГУ-88. Этим была снята проблема перегрева коварового спая стеклянного баллона ГУ-65 при работе на верхних частотах КВ-диапазона. Первый серийный 2000 кВт КВ-передатчик был установлен на радиоцентре в Украине.

Помимо 2000 кВт КВ-передатчиков, Министерству связи необходимы были КВ-передатчики мощностью 1000 кВт. НПО им. Коминтерна разработало КД для серийного производства передатчика такой мощности, отличающегося от 2000 кВт образца менее мощными источниками электропитания и облегченными режимами ламп выходных ВЧ- и НЧ-каскадов. И для завода НПО, и для заказчика (Министерства связи СССР) выпуск новых 1000 и 2000 кВт унифицированных КВ-передатчиков был технически, экономически и организационно рациональнее, чем изготовление и поставка (наряду с новыми мощностью 2000 кВт) старых 500 кВт передатчиков “Боб-2” с их последующей доработкой до 1000 кВт на месте установки, при которой использовалась лишь часть только что изготовленного оборудования. Первый серийный унифицированный 1000 кВт КВ-передатчик был установлен на радиоцентре в Молдавии.

История сверхмощных КВ-передатчиков в Советском Союзе заняла три десятилетия. Пиковой точкой этой эпопеи стал 2000 кВт передатчик, в котором технические предпосылки дальнейшего увеличения мощности, заложенные разработчиками первого и второго 500 кВт образцов, успешно реализовались благодаря остроумным усовершенствованиям, предложенным В. Г. Буряком. Эпоха сверхмощных КВ-передатчиков завершилась. “Ахиллессовой пятой” этих огромных машин было их большое энергопотребление, не приемлемое в условиях стремительного роста стоимости всех видов энергии в конце XX – начале XXI вв. Спутниковое радиовещание и эфирное цифровое радиовещание на KB позволят решать те задачи, которые ранее были по силам только сверхмощным КВ-передатчикам, при меньших на порядок энергетических затратах на передающем конце. Поэтому за ними – будущее.

1.Ю. А. Нефедьев (1910-1983), лауреат Ленинской и Государственной пре мий, д. т. н., руководитель разработки нескольких поколений мощных и сверхмощных стационарных КВ – передатчиков, а также мощных подвижных КВ – радиостанций для армии и флота

Статья опубликована в журнале «Электросвязь: история и современность» №1, 2007 г.
Перепечатывается с разрешения редакции.
Статья помещена в музей 30.01.2008

Корабельный КВ передатчик “Р-649” 500 и 1000 Вт





передатчик Р-649

Отличительные особенности передатчика


высокая степень автоматизации
– полнообъемное дистанционное управление и контроль их состояния
– высокая надежность
– малое время перестройки с одной рабочей частоты на другую
– малое энергопотребление
– возможность организовать симплексные каналы радиосвязи
– работа на широкий класс антенн (в том числе мобильных) с помощью антенных согласующих устройств
– отсутствие необходимости постоянного обслуживания техническим персоналом
– комплектация антеннами разных типов, в т. ч. разработанными ОАО “РИМР



  Основные технические характеристики









Варианты исполнения:



Наименование Технические характеристики  Варианты исполнения
Радиопередающее
устройство Р-649
ЖЯ1. 201.006
1,5-30,0 МГц; 1000 Вт,
A1A, h4E, J3E, F1B, G1B, М1В, 5FIB, 15G1B, R3E.
Возбудитель «Р-788-1».
Охлаждение встроенными вентиляторами.
Корабельный
Радиопередающее
устройство Р-649
ЖЯ1.201.006-02
1,5-30,0 МГц; 1000 Вт,
A1A, h4E, J3E, F1B, G1B, М1В, 5F1B, 15G1B, R3E.
Возбудитель «Р-788-1».
Внешняя система охлаж¬дения
 Корабельный
Радиопередающее устройство Р-649 ЖЯ1.201.006-04 1,5-30,0 МГц; 1000 Вт,
J3E, h4E, A1A, F1B, G1B, R3E.
Возбудитель «Пион».
Охлаждение встроенными вентиляторами
Корабельный
Радиопередающее устройство Р-649 ЖЯ1.201.006-07 1,5-30,0 МГц; 1000 Вт,
J3E, НЗЕ, А1А, FIB, G1B, R3E.
Возбудитель «Пион».
Внешняя система охлаждения.
Корабельный
Радиопередающее устройство Р-649
ЖЯ1.201.006-05
1,5-30,0 МГц; 500 Вт,
J3E, h4E, A1A, F1B, G1B, R3E.
Возбудитель «Пион».
Охлаждение встроенными вентиляторами.
Корабельный






КВ передатчик с кварцевой стабилизацией частоты (радиоуправление)

Принципиальная схема коротковолнового радиопередатчика с кварцевой стабилизацией частоты.

Применение супергетеродинных приемников, полосу пропускания которых можно сужать вплоть до значения активной ширины спектра принимаемого сигнала, позволяет существенно повысить помехозащищенность приемников и их чувствительность. Как результат, возрастает дальность действия аппаратуры без увеличения мощности передатчика.

Однако супергетеродинные приемники, полоса пропускания которых не превышает 10—12 кГц, требуют такой высокой стабильности передатчиков, при которой уходы излучаемой частоты не будут превышать 5—10 % от полосы пропускания.

В абсолютном исчислении это 0,5—1,2 кГц. Следовательно, относительная нестабильность передатчиков в диапазоне 27—28 МГц не должна превышать 1,8-10″5. Такие высокие требования могут обеспечить только генераторы, стабилизированные кварцем.

Выше уже отмечалось, что модуляцию в самом задающем генераторе осуществлять нецелесообразно, поэтому передатчики получаются как минимум двухкаскадные.

Рис. 1. Принципиальная схема КВ передатчика с кварцевой стабилизацией частоты.

На рис. 1 приведена схема такого передатчика, в которой кварц ZQ1 работает на третьей механической гармонике. Резонатор включен между коллектором и базой транзистора, что, как показывает практика, позволяет сочетать простоту схемы с высокой надежностью ее работы даже с кварцами, имеющими низкую активность. Выходная мощность передатчика не превышает 10 мВт.

Необходимо иметь в виду, что кварцы, работающие на первой гармонике, выпускаются в основном до 20 МГц. Поскольку резонансная частота зависит от геометрических размеров пластины кварца, то на более высоких частотах размеры получаются столь малы, что технологически трудно изготовить пластину с требуемыми характеристиками. По этой причине, если на корпусе кварца нанесена частота более чем 20 МГц, то это кварц, с большой вероятностью, гармониковый.

Поскольку на противоположных гранях пластины должны наводиться (за счет пьезоэффекта) противоположные потенциалы, то возбуждение возможно только на нечетных гармониках, обычно не выше седьмой. Чтобы такой кварц не возбудился на основной частоте, в схеме обязательно должен быть контур, настроенный на требуемую гармонику. В рассматриваемой схеме этот контур состоит из индуктивности L1 и конденсатора С2.

На транзисторе VT2 реализован усилитель мощности, работающий в режиме класса В за счет отсутствия постоянного смещения на базе транзистора. Эмиттерная цепь этого транзистора коммутируется электронным ключом VT2, управляемым по базе модулирующими импульсами с выхода шифратора. Антенна подключена к выходному контуру через удлинительную катушку L3. Применено частичное включение через емкостной делитель С6С7, обеспечивающее режим согласования.

Фильтр R4C1, через который запитан каскад задающего генератора, обеспечивает устранение гальванической обратной связи через общий источник питания, что могло бы привести к паразитной генерации передатчика в целом.

Детали и конструкция

Печатная плата изображена на рис. 2. Кварцевый резонатор ZQ1 использован на частоту 27,12 МГц. Можно применить и достаточно распространенные на 27,14 МГц.

Катушка L1 представляет собой 24 витка провода диаметром 0,12—0,15, намотанные на резисторе МЛТ-0,5 сопротивлением не менее 100 кОм. L2 намотана на каркасе диаметром 6 мм с подстроечным сердечником из карбонильного железа и имеет 9 витков провода диаметром 0,5 мм.

Удлинительная катушка L3 представляет собой стандартный дроссель ДМ (ДПМ) на 5 мкГн. Все транзисторы могут иметь любой буквенный индекс, также возможна замена на КТ3102.

Рис. 2. Печатная плата для схемы КВ передатчика с кварцевой стабилизацией частоты.

Конденсаторы керамические, типа КМ-5, КМ-6 или им аналогичные. Антенна штыревая, длиной 40—60 см.

Настройка

Настройка сводится к установке сердечника L2 в такое положение, при котором обеспечивается максимум амплитуды выходных колебаний. Предварительно модуляционный вход соединяется с плюсом источника питания.

Амплитуда контролируется с помощью осциллографа так, как это описано в предыдущих параграфах. Между базой VT1 и корпусом на схеме пунктиром изображен конденсатор (на плате для него предусмотрено место).

Если генератор не будет самовозбуждаться (из-за низкой активности кварца), на это место нужно впаять конденсатор, подобрав его в диапазоне 120—180 пФ по максимуму выходных колебаний.

При отсутствии указанных кварцев можно попробовать установить резонаторы на частоту, в три раза меньшую требуемой (9,04—9,046). Передатчик уверенно работает при снижении напряжения питания до 5 В.

Днищенко В. А.  500 схем для радиолюбителей. Дистанционное управление моделями., 2007.

О Компании

Бренд Yaesu хорошо известен почти всем радиолюбителям и является синонимом превосходного качества радиолюбительских трансиверов. От стационарного многофункционального коммуникационного оборудования до портативных приборов, компания YAESU является представителем лучших моделей мирового рынка, начиная со второй половины двадцатого века.

С момента своего создания в 1956 году Сако Хасегавой, инженером-электронщиком в области технологий связи, компания YAESU являлась лабораторией по созданию качественного оборудования для рынка радиолюбительской аппаратуры связи. Имя компании произошло от названия района Токио, в котором началась работа по созданию оборудования. Начав с любительских радиостанций, деятельность компании распространилась на рынок профессиональных решений. Не прошло и десяти лет и компания достигла всемирной известности. Первым главным достижением в ее истории, обусловившим быстрый рост представительств компании, стал представленный в 1960г. 5-ти диапазонный КВ передатчик, первая полупроводниковая радиостанция. Стартовали продажи по всему миру, включая США.

Продукция Yaesu  используется повсюду, в любом уголке земного шара: на море, на земле и в воздухе.

Преимущества раций Yaesu

  • Широкий диапазон частот и на прием, и на передачу. Есть модели радиостанций, поддерживающие одновременно стандарты VНF и UНF.
  • Высокая мощность передатчика, чувствительный приёмник и правильно рассчитанная антенна. Это позволяет добиваться высокого качества связи на открытом пространстве, в условиях плотной застройки, а также в лесистой местности.
  • Поддержка большого количества каналов. Конкретный показатель может зависеть от модели. Например, радиостанции Yaesu серии FT предусматривают возможность настройки на 1000 каналов и оснащены 900 ячейками памяти.
  • Прочный надежный корпус, изготовленный с соблюдением стандарта MIL-STD-810. Это обеспечивает повышенную устойчивость к механическим воздействиям, проникновению пыли и влаги.

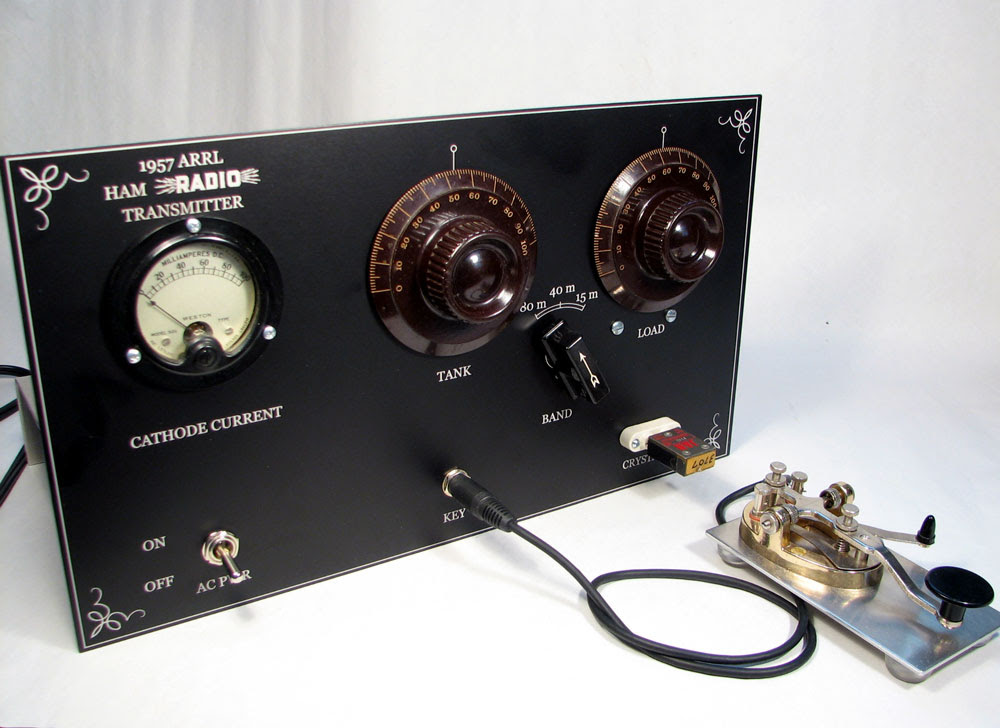

Схема любительского КВ передатчика (40 и 80 м)

Передатчик, схема которого приведена на рис. 1, разработай в Центральном радио клубе ДОСААФ. Он предназначен для работы телеграфом в диапазонах 40 и 80 м.

Принципиальная схема

Лампа Л1 работает в качестве задающего генератора, который собран по схеме Клаппа. Колебательный контур образован катушкой L1 и конденсаторами С3— С7. Резистор R10 выполняет функции утечки сетки. Через дроссель Др2 протекает постоянная составляющая анодно-экранного тока. Плавное перекрытие диапазона 3,5— 3,6 Мгц (80 м) производится конденсатором переменной емкости С5.

В схеме предусмотрена работа в режиме с кварцевой стабилизацией. Кварц Пэ с частотой, лежащей в пределах 3,5— 3,6 Мгц вставляется в гнезда Гн1, Гн2. Переход на кварцевую стабилизацию частоты осуществляется переключателем В1.

Ключевание передатчика производится по экранирующей сетке лампы Л1, на которую при отжатом ключе подается отрицательное напряжение, запирающее лампу. При нажатом ключе через резистор R9 на экранирующую сетку лампы подается положительное напряжение, лампа открывается, и задающий генератор начинает работать.

Создаваемое задающим генератором высокочастотное напряжение выделяется на дросселе Др4 и через разделительный конденсатор СИ подается на управляющую сетку лампы Л2, которая работает в качестве усилителя на 80-метровом диапазоне и удвоителя — на 40-метровом.

При работе в диапазоне 80 л в цепь анода лампы Л2 включают колебательный контур L2, С12, С13, настроенный на среднюю частоту диапазона 3.55 Мгц.

Переход на диапазон 40 м осуществляется переключателем В2 (секцией В2а). В этом случае часть катушки L2 отключается, и колебательный контур L2, С12, СІЗ оказывается настроенным на частоту 7,050 Мгц, т. е. на вторую гармонику задающего генератора. Дроссель Др7 совместно с конденсатором С29 составляют развязывающий фильтр.

Лампа Л3 работает в каскаде усиления мощности. Нагрузкой ее служит П-контур L3, С19, С20, который, так же как и предыдущий контур, настроен на среднюю частоту 40 – и 80-метрового диапазонов. Переход с одного диапазона на другой осуществляется с помощью переключателя В2 (секцией В2б). Плавная настройка передатчика на рабочую частоту производится только одной ручкой настройки — конденсатором С5.

Рис. 1. Принципиальная схема любительского лампового передатчика на 40м и 80м.

Неоновая лампа Л7 служит индикатором исправности передатчика, а стабилитрон Л6 — для стабилизации напряжения, подаваемого на анод и экранирующую сетку лампы Л1.

Питание анодно-экранных цепей передатчика осуществляется от двухполупериодного выпрямителя (Л4). Правая половина обмотки II трансформатора питания используется также в схеме однополупериодного выпрямителя (Л5).

Этот выпрямитель позволяет получить необходимые отрицательные напряжения на управляющую сетку лампы Л3 и экранирующую сетку лампы Л1. Нагрузкой выпрямителя служит делитель напряжения R2—R8.

Детали и конструкция

В конструкции в основном применены заводские детали. Трансформатор Тр1 использован от телевизора КВН-49. В качестве переключателей В1, В2 использованы обычные выключатели (тумблеры).

Все резисторы (за исключением R11) типа ВС. Резистор R11 — остеклованный, состоит из трех последовательно соединенных резисторов по 4,5 ком.

Конденсаторы С1—С4, C10, С15— С17, типа КСО с рабочим напряжением 500 в, С6, С8, С11, СІ4, С18 — типа КТК. Подстроечиые конденсаторы С7, С12, С19 и С20 типа КПК-1— КПК-5. Дроссель фильтра Др6 взят от телевизора КВН-49.

Дроссели Др2— Др5, Др7 самодельные. Их наматывают на полистироловых каркасах диаметром 12 мм и длиной 50 мм. На каждом каркасе вытачивают шесть секций глубиной 4 мм и шириной 4 мм. Толщина стенок между секциями 2 мм.

Рис. 2. Внешний вид любительского КВ передатчика.

В каждую секцию наматывают по 100 витков провода ПЭЛШО 0,14. В качестве дросселей можно использовать катушки от контуров промежуточной частоты, рассчитанных для работы на частоте 465 кгц.

Дроссель Др1 намотан на резисторе типа ВС-1 (100 ком) и содержит 50 витков провода ПЭВ-1 0,1. Катушка L1 намотана на керамическом каркасе диаметром 18 мм проводом ПЭВ-1 0,53 и содержит 22 витка.

Рис. 3. Расположение деталей на шасси любительского КВ передатчика (40 и 80 м).

Катушка L2 имеет 36 витков (с отводом от 16-го витка, считая от точки 6) провода ПЭВ-1 0,53 на каркасе диаметром 26 мм. Катушка L3 П-контура намотана на каркасе диаметром 45 мм и содержит 51 виток провода ПЭВ-1 1,45 с отводом от 21-го витка (отсчет от точки в). Намотка катушек L1— L3 производится виток к витку, в один ряд. Каркасы катушек L2 и L3 изготовлены из гетинакса.

Передатчик смонтирован на горизонтальном шасси размером 300X160X75 мм, изготовленном из алюминия толщиной 2 мм. К этому шасси винтами крепят переднюю панель размерами 310X200 мм, которая сделана из дюралюминия толщиной 3 мм.

Расположение деталей на передней панели и верхней части шасси показано на рис. 2 и 3, расположение деталей в подвале шасси —  на рис. 4.

Рис. 4. Расположение деталей внутри любительского КВ передатчика (40 и 80 м).

Налаживание

Налаживание передатчика, которое начинают с задающего генератора, производят с помощью коротковолнового приемника, тестера (типа ТТ-1, ФЭП, ТТ-3 и др.) и индикатора высокочастотных колебаний — неоновой лампочки МН-3.

Сначала проверяют наличие высокочастотных колебаний в контуре L1, С3, С4, С5, С6, С7. Включив миллиамперметр в анодную цепь лампы Л1 и замкнув ключ, отмечают показания миллиамперметра. Если при замыкании управляющей сетки лампы на корпус величина анодного тока увеличивается, это свидетельствует о работе задающего генератора.

Определив с помощью приемника частоту задающего генератора, приступают к «укладке» диапазона. Путем подбора емкостей конденсаторов С6, С7 добиваются, чтобы крайние значения емкости переменного конденсатора С5 соответствовали частотам 3,5— 3,6 Мгц. Если ширина перекрываемого диапазона частот соответствует требуемому — 100 кгц, но диапазон отличается от частот 3,5—3,6 Мгц, необходимо более точно подобрать индуктивность катушки L1.

Налаживание задающего генератора при работе в режиме с кварцевой стабилизацией сводится к подбору числа витков дросселя Др1. Для этого между управляющей сеткой лампы Л1 и шасси включают авометр со шкалой 50 в (минусом на сетку). Вместо дросселя включают катушку, содержащую 100 витков провода ПЭВ 0,1, намотанных на круглую деревянную палочку диаметром 5— 6 мм. С одной стороны дросселя изоляцию провода счищают напильником.

Переключив переключатель В1 в положение «2» и вставив кварц в гнезда Гн1 и Гн2, наблюдают за показаниями прибора при перемещении ползунка вдоль витков дросселя. При оптимальном числе витков напряжение на управляющей сетке будет максимально 8— 12 в. Определив таким образом требуемое число витков дросселя Др1, наматывают их на резисторе типа ВС-1.

Настройка усилителя-удвоителя сводится к настройке колебательного контура, включенного в анодную цепь лампы Л2 на частоты 7,02 и 3,55 Мгц. Установив частоту задающего генератора равной 3,51 Мгц, а переключатель В2 в положение «40 м», колебательный контур вращением ротора полу переменного конденсатора С/2 настраивают на частоту 7,02 Мгц.

В качестве индикатора настройки используется неоновая лампочка, которую подносят к контуру. В момент резонанса, т. е. совпадения собственной частоты контура L2, С12, С13 с частотой второй гармоники задающего генератора, наблюдается наиболее яркое свечение неоновой лампочки.

Затем переключатель В2 ставят в положение «80 м». Частоту задающего генератора устанавливают равной 3,55 Мгц. В этом положении настройка контура осуществляется изменением витков добавочной секции. Обычно, если катушка выполнена точно по описанию, никакой добавочной подстройки на частоте 3,55 Мгц не требуется.

Заключительный этап налаживания— настройка выходного контура. Подсоединив антенну, необходимо контур L3, С19, С20 настроить в резонанс с частотой сигнала, который подается на управляющую сетку лампы ЛЗ. Для контроля величины тока в антенне последовательно с ней включают лампочку накаливания мощностью 10 вт Настройку начинают с диапазона 40 м, изменяя емкости конденсаторов CI9, С20.

В момент правильной настройки контура лампочка Л7 светится наиболее ярко. Добившись настройки выходного контура, нужно получить наивыгоднейшую связь с антенной, при которой в последнюю передается наибольшая мощность.

Для этого, постепенно изменяя емкость конденсатора С20 и все время регулируя емкость конденсатора С19, добиваются максимального свечения лампочки накаливания. Настройку П-контура в диапазоне 80 м производят изменением числа витков добавочной секции катушки L3. Указанные на схеме данные конденсаторов C19, С20 приведены для однофидерной антенны.

Источник: С. Л. Матлин – Радиосхемы (пособие для радиокружков), 1974г.

Alinco DX-SR8

КВ Трансивер DX-SR8

• Охватывает все коротковолновые любительские диапазоны

• Защита QRM со СТАНДАРТНЫМИ возможностями

• Прямой ввод Данных с помощью клавиатуры

• Расширенные режимы сканирования

• Акцент на CW Операции

• Большой LCD дисплей

• Достигнут интуитивно понятный дизайн, со съёмной передней панелью (кабель EDS-17опция)

• Динамик и логически расположены элементы управления на лицевой панели

• Дополнительные удобные функции и различные параметры настройки, которые будут обеспечивать работу в сложных условиях эксплуатации.

Включают в себя:

RF аттенюатор и Пред-усилитель выбирается в 4 шага / 3 уровня мощности с Super-Low настройками (QRP 0. 1Вт~2Вт variable) / Dual VFO / 600 Каналов Памяти в 3 банках / Соединения для автоматической настройки антенны и линейных усилителей ALC / Полностью независимые AF уровень шумоподавление, ручки RIT и IF shift / Блокировка клавиатуры и ручки Dial / TX-RX индикатор / Буквенно-цифровой дисплей / Автоматическое выключение / CTCSS энкодер для доступа к ретранслятору на 10м FM / Микрофон. Наушники и Внешнего динамика разъёмы на передней панели / Большой, внутренний вентилятор охлаждения с регулируемой температурой и защитой от перегрева ограничивая мощность / Защита от высокого КСВ и многое другое!

dx-sr8 инструкция на русском

Общие характеристики

Рабочие режимыJ3E (USB, LSB), A3E (AM), A1A (CW), F3E (FM)
Сопротивление антенны50 Ом несбалансированное
Стабильность частоты+/-1ppm
Напряжение питания13. 8V DC +/-15% (11.7 ~ 15.8V DC)
Заземлениеминус
Ток потребленияПриёмник: 1.0A(max.)  0.7A(Squelched) Передатчик: 20A
Рабочая температура-10° C to 60° C (+14° F to +140° F)
Габаритные размеры

240(w) x 94(h) x 255(d)мм (Projections not included)

(9.45″(w) x 3.7″(h) x 10″(d) 240(w) x 100(h) x 293(d)мм (9.45″(w) x 3.94″(h) x 11.54″(d)

ВесПримерно 4.1кг (144.6oz)

Передатчик

Выходная Мощность

SSB, CW, FM: 100Вт (Hi) Approx. 10Вт (Low) Approx. 1Вт (S-Low)

AM: 40Вт (Hi) Approx. 4Вт (Low) Approx. 0.4Вт (S-Low)

Система модуляции

SSB: Balanced modulation

AM: Low power modulation

FM: Reactance modulation

Внеполосные излученияМенее -50dB (Менее -45dB на диапазоне 30м)
Подавление несущейБолее 40dB
НежелательныебоковойБолее 50dB (1КГц)
Максимальная FM девиация+/-2. 5КГц

Приёмник

СхемаСупергетеродин с двойным преобразованием
Чувствительность

SSB: (0.15 to 1.8МГц)   0dBu(1uV) CW: (1.8 to 30МГц)   -12dBu(0.25uV) AM: (0.15 to 1.8МГц)   +20dBu(10uV) AM: (1.8 to 30МГц)   +6dBu(2uV) FM: (28 to 30МГц)   -6dBu(0.5uV)

Промежуточные частоты1-я  71.75МГц, 2-я  455КГц
СелективностьSSB, CW, AM(narrow): 2.4КГц/-6dB  4.5КГц/-60dB AM, FM: 6КГц/-6dB  18КГц/-60dB -6dB: 6КГц или более -60dB: 16КГц или менее (NFM)
Spurious and image rejection ratioБолее 70dB
Аудио мощностьБолее 2.0Вт (8 Ом 10%THD)
RIT variable range+/-1.2КГц
 DX-SR8T(США/Канада)DX-SR8E(Европа и другие регионы)
Сопротивление микрофона300 Ом
Частота Передачи160м диапазон     (1. 8M)1.80000 – 1.99999МГц1.80000 – 1.99999МГц
80м диапазон       (3.5M)3.50000 – 3.99999МГц3.40000 – 3.99999МГц
*60 м диапазон     (5.3M)5.33050МГц5.34650МГц5.36650МГц5.37150МГц5.40350МГц
40м диапазон       (7M)7.00000 – 7.29999МГц6.90000 – 7.49999МГц
30м диапазон       (10M)10.10000 – 10.14999МГц9.90000 – 10.49999МГц
20м диапазон       (14M)14.00000 – 14.34999МГц13.90000 – 14.49999МГц
17м диапазон       (18M)18.06800 – 18.16799МГц17.90000 – 18.49999МГц
15м диапазон       (21M)21. 00000 – 21.44999МГц20.90000 – 21.49999МГц
12м диапазон       (24M)24.89000 – 24.98999МГц24.40000 – 25.09999МГц
10м диапазон       (28M)28.00000 – 29.69999МГц28.00000 – 29.99999МГц

* TX выходная мощность полосs 60м ограничена 50Вт High; LOW 10Вт, S-LOW 1Вт.Примечание: Технические характеристики могут быть изменены без предварительного уведомления.

Коротковолновое радиовещание – Проблемы и возможности

 Если бы коротковолновое радио открыли сегодня, а не восемьдесят лет назад, его бы приветствовали как удивительную новую технологию с огромным потенциалом для современного человечества.

Джон Туса,
бывший директор Всемирной службы Би-би-си

Существование многих платформ средств массовой информации открывает для коротковолнового (КВ) радио новые возможности и одновременно порождает новые проблемы. Несмотря на то, что в последнее время многие службы КВ вещания были значительно сокращены или вовсе прекратили своё существование, это выдающееся средство массовой информации продолжает оставаться критически важным для широкой аудитории, которая интересуется программами, затрагивающими региональные и международные события под разными углами зрения мирового сообщества.

Коротковолновое радиовещание – инструмент прошлого?

Коротковолновый передатчик может достигать как местной, так и всемирной аудитории. Это связано с уникальным свойством коротких волн распространяться на большие расстояния путем многократных отражений от верхней части земной атмосферы (ионосферы). Коротковолновое радио обеспечивает связь там, где другие платформы – спутниковая связь, УКВ и Интернет – недоступны из-за чрезмерно высокой стоимости, труднодоступного географического положения, недостаточно развитой инфраструктуры или вследствие природных или антропогенных катастроф. КВ радиоприемники стоят недорого и не требуют платы за подключение. Радио имеет большое значение для людей, живущих или путешествующих в отдаленных регионах. Оно преодолевает барьер «цифрового разрыва», служа самым обездоленным, маргинальным слоям населения.  Это отражено в Декларации принципов и Плане действий, принятых на Всемирной встрече по вопросам информационного общества (ВВИО).

Перспектива повышения благосостояния во многих регионах мира создает новые обстоятельства для этой вещательной платформы. Три миллиарда человек, то есть около 50% населения земного шара, живут за чертой бедности  – всего лишь на 2,5 и менее долларов США в день. (1) Оптимальными средствами связи для них являются мобильный телефон или радио, как максимум, и то, и другое. Для большинства из них приём радио в FM-диапазоне, слушание местных станций или международного вещания продолжает быть более доступным, чем пользование компьютером, телевидением и другими видеоприборами.

Коротковолновое радио в чрезвычайных ситуациях

Коротковолновое радио продолжает оставаться важнейшим средством связи в чрезвычайных ситуациях.

В результате стихийных бедствий местные и региональные коммуникационные сети могут быть перегружены или повреждены, что приводит к потере связи. При этом недостаток информации во время бедствий, в свою очередь, вызывает у пострадавших чувства безысходности и гнева. Зачастую коротковолновое радио остается для них единственным источником информации.

В условиях чрезвычайных ситуаций энтузиасты-радиолюбители обычно используют КВ вещание для передачи информации при отказе других систем связи. Эта практика широко признана и высоко ценится как широкой публикой, так и органами, ответственными за регулирование частотного диапазона. Что касается профессиональных радиовещательных станций, то их передатчики в 10-100 раз мощнее любительских, но они редко используются в чрезвычайных ситуациях.

Снижение интереса к КВ радио и его финансирования, свертывание его инфраструктуры затруднит обеспечение коротковолновой связи в ходе гуманитарных катастроф или вовсе сделает её невозможной.

Радио в целях дистанционного обучения

Коротковолновое радио является бесценным средством для дистанционного обучения. Оно позволяет донести информацию до детей и взрослых там, где традиционные системы образования недоступны из-за нехватки финансовых ресурсов, слабости образовательной инфраструктуры или труднодоступности. Коротковолновое радио может использоваться для распространения грамотности как среди молодежи, так и среди более взрослых. Кроме того, оно может содействовать расширению прав и возможностей девочек и женщин в обществах, где им отказано в праве на образование вследствие дискриминации по половому признаку.  Радио также может обеспечить санитарное просвещение и передачу информации населению, пострадавшему в результате эпидемий, природных и антропогенных катастроф.

Достижения научно-технического прогресса и традиционное вещание

У радио цифровое будущее, и освоение цифровых технологий КВ радиовещанием и АМ-диапазоном идет уже сейчас. Система цифрового радиовещания (DRM – Digital Radio Mondiale), ставшая стандартом во всем мире, предлагает высококачественную замену традиционному АМ радиовещанию. На сегодня DRМ является единственным цифровым форматом, одобренным Международным союзом электросвязи (МСЭ) для КВ вещания. Учитывая существенное улучшение качества звука по сравнению с существующим аналоговым АМ-вещанием, можно ожидать, что DRM скоро станет наиболее используемой технологией для коротковолнового радио.

Коротковолновое вещание и Интернет-приложения – соперники или союзники?
  • Присутствие вещательных компаний на всех платформах является необходимым условием эффективного всемирного вещания. Слушатели могут делать выбор по своим вкусам.
  • Доказано, что радио больше всего подходит для слушания в прямом эфире, особенно это касается новостей, текущих событий и спортивных программ. Ощущение подлинности усиливается  приёмом «живых передач» далёких радиостанций и их программ на коротких волнах.
  • Радио обладает сильной эмоциональной притягательностью. Обычно люди регулярно слушают только одну или две радиостанции. Эта привязанность особенно характерна для коротковолнового вещания. Прочные связи и контакты между слушателями, КВ радиостанциями и ведущими передач возникали ещё задолго до появления социальных сетей.
  • Появление новых платформ и технологий    помогает качественно улучшить коротковолновое радиовещание, Речь и музыка могут сопровождаться графикой и видеороликами. Услуги типа «аудиопрограмм по запросу» позволяют слушателям получать в пользование старые программы из архивов радиостанций.
  • Платформы социальных сетей могут быть использованы для улучшения коммуникации и диалога между создателями программ и их аудиторией, а это, в свою очередь, может создавать сообщества слушателей, которые будут способствовать росту популярности радиостанций и их программ.
  • Новые технологии идеально подходят для коллекционирования творчества слушателей, независимо от расстояния между ними и передающей радиостанцией.
  • Программы передач и распределение частот КВ радиостанций меняются достаточно часто. Интернет представляет собой идеальное средство передачи информации, позволяющее следить за этими изменениями и создающее благоприятные условия для прямого выхода на КВ радиостанции. К интерактивной программе передач всех стран мира можно получить доступ с веб-страницы ЮНЕСКО, посвященной Всемирному дню радио 2013 года.
  • Коротковолновые передатчики по всему миру дополняют Интернет-услуги и являются важнейшим средством связи в чрезвычайных ситуациях, вызванных природными или антропогенными катастрофами.
Глобальная база данных для связи в условиях стихийных бедствий международного масштаба

В целях создания всеобъемлющей системы, которая ранее отсутствовала в сфере коротковолнового вещания, Конференция по координации в области высоких частот проводила работу в тесном сотрудничестве со своими партнёрами, Азиатско-тихоокеанским союзом вещания (АТСВ) и Союзом радиовещания арабских государств (АСБУ).

Глобальная база данных частот коротковолнового вещания и процедура их координации по Интернету будет управляться в соответствии с Международными правилами в рамках проекта «Международное радио на случай стихийных бедствий».

Подробная информация о проекте находится здесь (на английском языке).

Будущее КВ в условиях изменяющейся медиасреды

К сожалению, перспективы для радиостанций КВ-диапазона и миллионов их потенциальных радиослушателей могут быть омрачены происходящими, главным образом, в развитых странах переменами в методах вещания.  Снижение использования коротковолнового вещания в развитых странах объясняется появлением все большего числа новых коммуникационных технологий.  Во многих странах коротковолновое радио всё больше теряет репутацию наиболее надежного средства вещания на международном уровне.

В поддержку концепции СМИ на многих платформах имеется один очень простой аргумент – у потребителя нет возможности одновременно использовать все существующие технологии. Выбор все больше зависит от конкретной ситуации: местонахождения, индивидуальных предпочтений, социального положения, наличие того или иного оборудования и пр.). В поспешном стремлении внедрить новые цифровые платформы и в условиях строжайшей экономии руководители в некоторых случаях принимали решение прекратить финансирование традиционных технологий, таких как коротковолновое эфирное вещание. Однако очевидно, что исключение одного из средств связи лишит возможности часть населения получать информацию в определенных ситуациях. Тот факт, что радио присутствует на многих новых информационных платформах, только подтверждает его актуальность.

– Олдржих Чип

Об авторе

Олдржих Чип является председателем Конференции по координации в области высоких частот (HFCC) с 1998 года. Радио увлекало его с самого детства. Поначалу простой радиолюбитель, Олдржих Чип активно работал в сфере международного вещания на чехословацком и чешском радио. В течение многих лет он вел радиопередачу для любителей под псевдонимом Петер Скала.

Олдржих Чип способствовал созданию Конференции по координации в области высоких частот после окончании холодной войны. Он отстаивал необходимость сплотить вещательные компании по обе стороны бывшего конфликта вокруг разработки новой системы планирования и координации коротковолнового вещания. Рабочая группа, сформированная с его помощью в 1991 году, позднее превратилась в HF

Ответственность за использование

Употребляемые обозначения и изложение материала в данной статье не являются выражением какого-либо суждения ЮНЕСКО относительно  правового статуса той или иной страны, территории, города, района, их властей, или относительно их границ.

Взгляды и мнения, выраженные в этой статье, принадлежат ее авторам, и могут не отражать позицию ЮНЕСКО. Организация не несёт за них никакой ответственности.


1 www.statisticbrain.com, март 2012 г.

Holybro Atlatl HV V2 5,8 ГГц видеопередатчик

Оригинальный Atlatl был отличным видеопередатчиком для многих пользователей, он работал хорошо, однако некоторые дизайнерские решения привели к проблемам, например, с направлением установки антенны. Holybro пошел дальше и изменил несколько ключевых элементов, чтобы сделать этот видеопередатчик серьезным соперником для вашего квадроцикла. Крошечная кнопка теперь больше и ее легче нажимать, разъем MMCX теперь обращен наружу, и теперь он достигает 800 мВт для тех, кто путешествует вольным стилем.Некоторые очень ценные изменения!

Характеристики

  • Совместим со всеми основными приемниками FPV от таких поставщиков, как Fatshark, ImmersionRC и т. Д.
  • Поддерживает стандартный набор из 40 каналов: диапазоны A, B, E, Fatshark и Raceband.
  • Вход
  • SmartAudio позволяет дистанционно управлять полетным контроллером (если поддерживается). Измените канал, мощность передачи и многое другое из экранного меню Betaflight, USB-порта контроллера полета, сценария Lua Taranis и т. Д.
  • Все параметры управляются с помощью кнопки на боковой стороне устройства, если SmartAudio не используется.
  • Светодиодные индикаторы канала, диапазона и мощности. Позволяет легко проверить параметры видеопередатчика, взглянув на квадроцикл.
  • Переменная мощность передачи от 25 мВт до 800 мВт. Используйте 25 мВт для гонки, а затем легко переключитесь на 800 мВт для фристайла.
  • 0,5 мВт Ture Pit Mode позволяет безопасно включать питание без риска сбить с ног других пилотов.
  • Встроенный микрофон, так что вы можете слушать свои моторы во время полета, независимо от того, как далеко вы летите.
  • Стандартный форм-фактор 36 мм позволяет устанавливать Atlatl прямо в стек полетного контроллера.

Как поменять мощность и канал?
Если вы используете его со встроенным экранным меню Betaflight Flight Controller, вы можете управлять мощностью передачи и каналом Atlatl из экранного меню.
Подробнее о шагах работы, пожалуйста, прочтите руководство.

Кнопка переключения канала:
Atlatl предназначен для настройки с помощью телеметрии.Если вы не можете использовать телеметрию, вы можете изменить каналы с помощью кнопки, встроенной на поверхность видеопередатчика.
Кнопка предназначена только в качестве запасного варианта, когда телеметрия недоступна. Было бы очень утомительно использовать кнопку в качестве основного средства настройки Atlatl.

1. Удерживайте кнопку нажатой в течение 2 секунд, чтобы переключиться из режима телеметрии в режим кнопки.
2. Затем нажмите кнопку один раз, чтобы перейти к следующему каналу. Нет отдельной функции «Диапазон» и «Канал».Atlatl просто перебирает все 40 каналов, которые он поддерживает.

Pit Mode: (0,5 мВт)
1. Вы можете использовать экранное меню Betaflight. В разделе управления видеопередатчиком экранного меню (см. Руководство). Есть опция «Яма», которую можно включить или выключить. Вручную измените этот параметр, чтобы включить и выключить режим пита.
2. Или вы также можете удерживать кнопку Atlatl, пока вы подключаете аккумулятор. Это заставит Атлатль включиться в режиме ямы. Только не забудьте вывести его из пит-режима перед полетом, в противном случае вы потеряете знак.

Технические характеристики

  • Выходная мощность: 0,5 мВт (пит-режим), 25 мВт, 200 мВт, 500 мВт, 800 мВт
  • Аудио: 6,5 МГц, моно
  • Антенный разъем: MMCX
  • Входное напряжение: от 7 до 28 В (2-6S LiPo) с абсолютным максимумом 42 В
  • Размеры: 35x25x7 мм (включая высоту USB)
  • Монтажные отверстия: стандартные 30,5 мм, квадрат до центра отверстий
  • Вес: 9,3 г

Включает

  • 1x плата передатчика FPV
  • Кабель 1x 80 мм, SMA – MMCX
  • 1x провод

Holybro Atlatl HV 5.Передатчик видеосигнала 8 ГГц

С конца сентября мощность пит-режима на Atlatl HV и Kopis 1 была изменена на 0,5 мВт.

Совместим со всеми основными приемниками FPV от таких производителей, как Fatshark, ImmersionRC и т. Д.

Поддерживает стандартный набор из 40 каналов: диапазоны A, B, E, Fatshark и Raceband.

Вход телеметрии позволяет дистанционно управлять полетным контроллером (если поддерживается). Измените канал, мощность передачи и многое другое из экранного меню Betaflight, USB-порта контроллера полета, Taranis и т. Д.

Переменная мощность передачи от 25 мВт до 600 мВт. Используйте 25 мВт для гонки, а затем легко переключитесь на 600 мВт для фристайла.

Pit Mode позволяет безопасно включать питание без риска сбить с ног других пилотов.

Монофонический аудиовход позволяет установить микрофон, чтобы вы могли слушать свои моторы во время полета, независимо от того, как далеко вы летите.

Стандартный форм-фактор 36 мм позволяет устанавливать Atlatl прямо в стек полетного контроллера.

Характеристики

  • Совместим со всеми основными приемниками FPV от таких производителей, как Fatshark, ImmersionRC и т. Д.
  • Поддерживает стандартный набор из 40 каналов: диапазоны A, B, E, Fatshark и Raceband.
  • Вход телеметрии позволяет дистанционно управлять полетным контроллером (если поддерживается). Измените канал, мощность передачи и многое другое из экранного меню Betaflight, USB-порта контроллера полета, Taranis и т. Д.
  • Переменная мощность передачи от 25 мВт до 600 мВт. Используйте 25 мВт для гонки, а затем легко переключитесь на 600 мВт для фристайла.
  • Pit Mode позволяет безопасно включать питание без риска сбить с ног других пилотов.
  • Аудиовход
  • Mono позволяет установить микрофон, чтобы вы могли слушать свои моторы во время полета, независимо от того, как далеко вы летите.
  • Стандартный форм-фактор 36 мм позволяет устанавливать Atlatl прямо в стек полетного контроллера.

Как поменять мощность и канал?
Если вы используете его с Betaflight Flight Controller, встроенным в экранное меню Betaflight, вы можете управлять мощностью передачи и каналом Atlatl из экранного меню.
Подробнее о шагах работы, пожалуйста, прочтите руководство.

Кнопка смены канала:
Atlatl предназначен для настройки с помощью телеметрии. Если вы не можете использовать телеметрию, вы можете изменить каналы с помощью кнопки, встроенной на поверхность видеопередатчика.
Кнопка предназначена только в качестве запасного варианта, когда телеметрия недоступна. Было бы очень утомительно использовать кнопку в качестве основного средства настройки Atlatl.

1. Удерживайте кнопку нажатой в течение 2 секунд, чтобы переключиться из режима телеметрии в режим кнопки.
2. Затем нажмите кнопку один раз, чтобы переключиться на следующий канал.Нет отдельной функции «Диапазон» и «Канал». Atlatl просто перебирает все 40 каналов, которые он поддерживает.

Pit Mode: (0,5 мВт)
1. Вы можете использовать экранное меню Betaflight. В разделе управления видеопередатчиком экранного меню (см. Руководство). Есть опция «Яма», которую можно включить или выключить. Вручную измените этот параметр, чтобы включить и выключить режим пита.
2. Или вы также можете удерживать кнопку Atlatl, пока вы подключаете аккумулятор. Это заставит Атлатль включиться в режиме ямы.Только не забудьте вывести его из пит-режима перед полетом, в противном случае вы потеряете знак.

Технические характеристики

  • Выходная мощность: 0,5 мВт (пит-режим), 25 мВт, 100 мВт, 200 мВт, 400 мВт, 600 мВт
  • Аудио: 6 МГц + 6,5 МГц, моно
  • Антенный разъем: MMCX
  • Входное напряжение: от 7 до 42 В (2-6S LiPo)
  • Размеры: 35x35x7 мм
  • Монтажные отверстия: стандартные 30,5 мм, квадрат до центра отверстий
  • Вес: 10.8 г

включает

  • Плата VTx * 1
  • Радиатор * 1
  • Кабель 80 мм SMA – MMCX * 1
  • 150 мм 4-контактный провод JST GH * 1

Ресурсы

Интернет-магазин Team BlackSheep – TBS Unify Pro32 HV (MMCX)

С помощью TBS UNIFY PRO32 HV (MMCX) мы увеличили выходную мощность, повысили надежность, снизили энергопотребление, добавили возможности для безумных функций и усовершенствовали способ его установки в ваш мультикоптер.Короче говоря, это наиболее полный, перспективный, высококачественный и в целом лучший HV VTx из когда-либо созданных.

Основные характеристики
  • Двухэтажный дизайн для безумного охлаждения и долговечности
  • 1000 мВт или более выходная мощность
  • Сверхчистая трансмиссия (до 16 пилотов одновременно!)
  • PitMode – включите свой квадроцикл во время гонки. Теперь с возможностью командных гонок!
  • Простая смена каналов OSD, FC и RC, с меню кнопки возврата
  • Надежный радиочастотный усилитель позволяет работать без антенны в течение нескольких часов!
  • Чистое включение питания и переключение видео
  • CE сертифицировано
  • Встроенный микрофон

PitMode – создан для гонок

Отсутствие помех даже при включенном питании, теперь это возможно! Если вы когда-либо ремонтировали квадроцикл во время гонки, вы знаете, как огорчает невозможность включить и проверить свою систему.С помощью PitMode мы снизим выходную мощность до минимума (намного ниже однозначного значения мВт), чтобы вы могли включить свой квадроцикл и по-прежнему видеть изображение! У вас есть менее одного метра диапазона, чтобы ваш квадроцикл прошел через все шаги, прежде чем поместить его на стартовую сетку. Используя SmartAudio или CRSF, вы можете включить видеопередатчик с помощью пульта дистанционного управления!

SmartAudio V2.1 и CRSF – готовность к командным гонкам

Технология SmartAudio обеспечивает управление UART для всего вашего видеопередатчика.Можно свободно контролировать такие параметры, как выходная мощность, диапазоны, каналы и частота. Это позволяет удаленно управлять каналом напрямую со смарт-устройства (требуется TBS Crossfire, внешний модуль Bluetooth или Wi-Fi), с вашего радио (требуется TBS Crossfire с TBS Tango или OpenTX-совместимым пультом дистанционного управления) или из экранного меню (например, Betaflight OSD, TBS CORE PRO ).

Имея все эти доступные варианты, вы должны найти что-то, что соответствует вашим счетам. Вместе с CleanSwitch нет предела…прыгать между каналами, не мешая другим пилотам в воздухе, создавать резервные / аварийные частоты, глобальные настройки мощности VTx организаторами гонок или другие умные системы, направленные на оптимизацию и улучшение управления гонкой, теперь возможны!

CleanSwitch – дружественный к соседям

CleanSwitch – это технология, разработанная TBS, которая гарантирует, что ваш видеопередатчик не будет подвержен помехам при включении или переключении каналов. Все современные видеопередатчики перемещаются по всему диапазону при включении, что часто приводит к мерцанию и сильным помехам для любого в эфире, независимо от выбранного видеоканала.TBS CleanSwitch позволит вам включать и переключать каналы, пока ваши друзья находятся в воздухе, без каких-либо внешних помех. CleanSwitch удобен для гонок и дружелюбен к пилотам … вот как нам это нравится на TBS 🙂

Технические характеристики
  • Рабочее напряжение: 6 В – 25 В (2 – 6 S)
  • Рабочая температура: следить за нормальным потоком воздуха
  • Сопротивление видеовхода: 75 Ом
  • Вес: 8,7 г
  • Размеры: 37 х 25 х 5.8 мм
  • Антенный разъем: MMCX
  • Формат видео: NTSC / PAL
  • Выходная мощность: 14 дБм (25 мВт), 20 дБм (100 мВт), 26 дБм (400 мВт), 30 дБм + (1000 мВт +)

Включено
  • 1x TBS UNIFY PRO32 5G8 HV видеопередатчик
  • 1x силиконовый кабель (концы луженые)
  • 1x переходник MMCX на SMA

Загрузки

* Для работы на радиолюбительских каналах и уровнях мощности радиолюбителя требуется лицензия HAM! VTx поставляется с включенными только легальными каналами, пожалуйста, обратитесь к руководству по процедуре разблокировки.

ImmersionRC Tramp HV 5,8 ГГц видеопередатчик (США) – ProgressiveRC

Передатчик ImmersionRC Tramp HV 5,8 ГГц – один из самых современных видеопередатчиков 5,8 ГГц, доступных сегодня, готовый к питанию от прямого LiPo напряжения, но при этом весит всего 4 грамма и имеет тонкий размер 31×20 мм.

Даже при таком размере в комплект входит традиционный источник питания камеры с фильтром ImmersionRC 5V.Двойные заземляющие кабели от крошечных фиксирующих разъемов гарантируют, что питание вашей камеры останется чистым. В довершение всего, помимо работы непосредственно от LiPo 2s-6s (HV), TrampHV с радостью будет работать от источника 5V, уже имеющегося в квадроцикле.

Версия для США идентична версии для международной и европейской версии, за одним исключением. Прошивка привязана к региону, чтобы предотвратить передачу за пределы радиолюбительского диапазона США. Все каналы RaceBand по-прежнему доступны, и все настройки мощности доступны.

Характеристики:

  • Самый маленький в бизнесе vTx с прямым питанием от LiPo.
  • TNR Бесконтактное управление палочкой (опция)
  • Традиционная кнопка + светодиодный регулятор частоты и мощности
  • 1 мВт -> 600 мВт линейный регулятор мощности
  • Все 40 стандартных каналов
  • Встроенная тепловая защита
  • Заводская нормализация мощности
  • Изменение частоты без сбоев
  • Режим Micro-Power Pit
  • Дополнительные каналы для гонок (только Race Wand)

ПРИМЕЧАНИЕ. Антенна должна быть правильно установлена ​​перед подачей питания на передатчик.Включение без правильно установленной антенны может легко сжечь передатчик. Скачки мощности от других компонентов, таких как ESC, также могут повредить передатчик, если он питается напрямую от напряжения батареи. Гарантия не распространяется на такие повреждения.

Законность передачи видео: Для использования этого продукта в США и многих других странах может потребоваться лицензия. Некоторые страны могут вообще не разрешать его использование. В США вы должны иметь лицензию на радиолюбитель , чтобы использовать этот передатчик с мощностью выше 25 мВт.Конечный пользователь несет ответственность за соблюдение всех применимых законов и постановлений своего правительства.

Team Blacksheep Unify Pro 5G8 HV Race Video Transmitter

Самые маленькие, легкие и мощные видеопередатчики (также известные как «золотой стандарт» :)) до минимума для гонок FPV по очень привлекательной цене! ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Самый маленький и легкий видеопередатчик на рынке Поддерживаемая входная мощность 2-6S Настройки мощности 25 мВт / 200 мВт Сверхчистая передача (до 16 пилотов одновременно!) PitMode – включите свой квадроцикл во время гонки Легкий OSD, FC и канал RC изменения, с меню кнопки возврата. Надежный радиочастотный усилитель позволяет работать без антенны в течение нескольких часов! Чистое включение питания и переключение видео PITMODE, сертифицированный CE – СДЕЛАНО ДЛЯ ГОНКИ Нулевые помехи даже при включении, теперь это возможность! Если вы когда-либо ремонтировали квадроцикл во время гонки, вы знаете, как огорчает невозможность включить и проверить свою систему.С помощью PitMode мы снизим выходную мощность до минимума (намного ниже однозначного значения мВт) и перейдем к частотам, не используемым организаторами гонок, чтобы вы могли включить свой квадроцикл и по-прежнему видеть изображение! У вас есть несколько метров диапазона, чтобы проработать свой квадроцикл перед тем, как поместить его в стартовую сетку, а в сочетании с CleanSwitch вы можете включить питание, как только ваш канал станет доступен, не прерывая ни один из активных каналов. SMARTAUDIO V2 – ПОЛНОЕ УПРАВЛЕНИЕ Технология SmartAudio обеспечивает управление через UART и I2C для всего вашего видеопередатчика.Можно свободно контролировать такие параметры, как выходная мощность, диапазоны, каналы и частота. Это позволяет удаленно управлять каналом напрямую со смарт-устройства (требуется TBS Crossfire, внешний модуль Bluetooth или Wi-Fi), с вашего радио (требуется TBS Crossfire с TBS Tango или OpenTX-совместимым пультом дистанционного управления) или из экранного меню (например, TBS CORE PRO). Имея все эти доступные варианты, вы должны найти что-то, что соответствует вашим счетам. Вместе с CleanSwitch, нет предела … теперь можно переключаться между каналами, не мешая другим пилотам в воздухе, создавать резервные / аварийные частоты, глобальные настройки мощности VTx организаторами гонок или другие умные системы, направленные на оптимизацию и улучшение управления гонками. Возможность! CLEANSWITCH – ДРУЖЕСТВЕННЫЙ СОСЕД CleanSwitch – это технология, разработанная в TBS, которая гарантирует, что ваш видеопередатчик не будет подвержен помехам при включении или переключении каналов.Все современные видеопередатчики перемещаются по всему диапазону при включении, что часто приводит к мерцанию и сильным помехам для любого в эфире, независимо от выбранного видеоканала. TBS CleanSwitch позволит вам включать и переключать каналы, пока ваши друзья находятся в воздухе, без каких-либо внешних помех. CleanSwitch дружелюбен к гонкам и дружелюбен к пилотам … вот как нам это нравится в TBS 🙂 СКАЖИТЕ НЕТ! НА ДИППЕРЕКЛЮЧАТЕЛИ Несмотря на то, что изучение двоичного кода было увлекательной интеллектуальной игрой, на практике управлять видеопередатчиком, управляемым с помощью одной кнопки или экранного меню, намного проще.Прошли те времена, когда карты видеопередатчиков по ошибке заходили на каналы людей или из-за несоответствия частот ваших очков и видеопередатчиков. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Рабочее напряжение: 2S – 6S Ток питания: 600 мА Рабочая температура: следите за нормальным воздушным потоком Частота аудиосигнала: 6,5 МГц Полное сопротивление видеовхода: 75 Ом Вес: 5 г (с SMA, без антенны) Разъем антенны: Гнездо SMA с отверстиями для винтов , U.FL в VTx Формат видео: NTSC / PAL Выходная мощность: 13 дБм (25 мВт), 23 дБм (200 мВт) ВКЛЮЧЕНО TBS UNIFY 5G8 Видеопередатчик Видеопередатчик Гибкий кабель TBS UNIFY Pro Руководство * Для работы на радиолюбительских каналах требуется лицензия HAM. Уровни мощности HAM! VTx поставляется с включенными только легальными каналами, пожалуйста, обратитесь к руководству по процедуре разблокировки.

TBS Unify Pro32 HV видеопередатчик 5,8 ГГц (MMCX) – Catalyst Machineworks

С помощью TBS UNIFY PRO32 HV (MMCX) мы увеличили выходную мощность, повысили надежность, снизили энергопотребление, добавили возможности для безумных функций и усовершенствовали способ его установки в ваш мультикоптер. Короче говоря, это наиболее полный, перспективный, высококачественный и в целом лучший HV VTx из когда-либо созданных.

Основные характеристики

  • Двухэтажная конструкция для безумного охлаждения и долговечности
  • 1000 мВт выходная мощность
  • Сверхчистая трансмиссия (до 16 пилотов одновременно!)
  • PitMode – активируйте свой квадроцикл во время гонки. Теперь с возможностью командных гонок!
  • Простая смена каналов OSD, FC и RC, с меню кнопки возврата
  • Надежный радиочастотный усилитель позволяет работать без антенны в течение нескольких часов!
  • Чистое включение и переключение видео
  • Сертификат CE

PitMode – создан для гонок

Отсутствие помех даже при включении питания, теперь это возможно! Если вы когда-либо ремонтировали квадроцикл во время гонки, вы знаете, как огорчает невозможность включить и проверить свою систему.С помощью PitMode мы снизим выходную мощность до минимума (намного ниже однозначного значения мВт), чтобы вы могли включить свой квадроцикл и по-прежнему видеть изображение! У вас есть менее одного метра диапазона, чтобы ваш квадроцикл прошел через все шаги, прежде чем поместить его на стартовую сетку. Используя SmartAudio или CRSF, вы можете включить видеопередатчик с помощью пульта дистанционного управления!

SmartAudio V2.1 и CRSF – готовность к командным гонкам

Технология

SmartAudio обеспечивает управление UART для всего вашего видеопередатчика. Можно свободно контролировать такие параметры, как выходная мощность, диапазоны, каналы и частота.Это позволяет удаленно управлять каналом напрямую со смарт-устройства (требуется TBS Crossfire, внешний модуль Bluetooth или Wi-Fi), с вашего радио (требуется TBS Crossfire с TBS Tango или OpenTX-совместимым пультом дистанционного управления) или из экранного меню (например, Betaflight OSD, TBS CORE PRO ).

Имея все эти возможности, вы должны найти что-то, что соответствует вашим счетам. Вместе с CleanSwitch, нет предела … теперь можно переключаться между каналами, не мешая другим пилотам в воздухе, создавать резервные / аварийные частоты, глобальные настройки мощности VTx организаторами гонок или другие умные системы, направленные на оптимизацию и улучшение управления гонками. Возможность!

CleanSwitch – дружественный к соседям

CleanSwitch – это технология, разработанная TBS, которая гарантирует, что ваш видеопередатчик не будет подвержен помехам при включении или переключении каналов.Все современные видеопередатчики перемещаются по всему диапазону при включении, что часто приводит к мерцанию и сильным помехам для любого в эфире, независимо от выбранного видеоканала. TBS CleanSwitch позволит вам включать и переключать каналы, пока ваши друзья находятся в воздухе, без каких-либо внешних помех. CleanSwitch удобен для гонок и дружелюбен к пилотам … вот как нам это нравится на TBS 🙂

Технические характеристики

  • Рабочее напряжение: 6 В – 25 В (2 – 6 S)
  • Рабочая температура: следите за нормальным потоком воздуха
  • Сопротивление видеовхода: 75 Ом
  • Вес: 8.7 г
  • Размеры: 37 x 25 x 5,8 мм
  • Антенный разъем: MMCX
  • Формат видео: NTSC / PAL
  • Выходная мощность: 14 дБм (25 мВт), 20 дБм (100 мВт), 26 дБм (400 мВт), 30 дБм + (1000 мВт +)

Включено

  • 1x TBS UNIFY PRO32 5G8 HV видеопередатчик
  • 1x силиконовый кабель (концы луженые)
  • 1x переходник MMCX на SMA

Загрузки

* Лицензия HAM необходима для работы на каналах HAM и уровнях мощности HAM! VTx поставляется с включенными только легальными каналами.

С помощью TBS UNIFY PRO32 HV (MMCX) мы увеличили выходную мощность, повысили надежность, снизили энергопотребление, добавили возможности для безумных функций и усовершенствовали способ его установки в ваш мультикоптер. Короче говоря, это наиболее полный, перспективный, высококачественный и в целом лучший HV VTx из когда-либо созданных.

Основные характеристики

  • Двухэтажная конструкция для безумного охлаждения и долговечности
  • 1000 мВт выходная мощность
  • Сверхчистая трансмиссия (до 16 пилотов одновременно!)
  • PitMode – активируйте свой квадроцикл во время гонки. Теперь с возможностью командных гонок!
  • Простая смена каналов OSD, FC и RC, с меню кнопки возврата
  • Надежный радиочастотный усилитель позволяет работать без антенны в течение нескольких часов!
  • Чистое включение и переключение видео
  • Сертификат CE

PitMode – создан для гонок

Отсутствие помех даже при включении питания, теперь это возможно! Если вы когда-либо ремонтировали квадроцикл во время гонки, вы знаете, как огорчает невозможность включить и проверить свою систему.С помощью PitMode мы снизим выходную мощность до минимума (намного ниже однозначного значения мВт), чтобы вы могли включить свой квадроцикл и по-прежнему видеть изображение! У вас есть менее одного метра диапазона, чтобы ваш квадроцикл прошел через все шаги, прежде чем поместить его на стартовую сетку. Используя SmartAudio или CRSF, вы можете включить видеопередатчик с помощью пульта дистанционного управления!

SmartAudio V2.1 и CRSF – готовность к командным гонкам

Технология

SmartAudio обеспечивает управление UART для всего вашего видеопередатчика. Можно свободно контролировать такие параметры, как выходная мощность, диапазоны, каналы и частота.Это позволяет удаленно управлять каналом напрямую со смарт-устройства (требуется TBS Crossfire, внешний модуль Bluetooth или Wi-Fi), с вашего радио (требуется TBS Crossfire с TBS Tango или OpenTX-совместимым пультом дистанционного управления) или из экранного меню (например, Betaflight OSD, TBS CORE PRO ).

Имея все эти возможности, вы должны найти что-то, что соответствует вашим счетам. Вместе с CleanSwitch, нет предела … теперь можно переключаться между каналами, не мешая другим пилотам в воздухе, создавать резервные / аварийные частоты, глобальные настройки мощности VTx организаторами гонок или другие умные системы, направленные на оптимизацию и улучшение управления гонками. Возможность!

CleanSwitch – дружественный к соседям

CleanSwitch – это технология, разработанная TBS, которая гарантирует, что ваш видеопередатчик не будет подвержен помехам при включении или переключении каналов.Все современные видеопередатчики перемещаются по всему диапазону при включении, что часто приводит к мерцанию и сильным помехам для любого в эфире, независимо от выбранного видеоканала. TBS CleanSwitch позволит вам включать и переключать каналы, пока ваши друзья находятся в воздухе, без каких-либо внешних помех. CleanSwitch удобен для гонок и дружелюбен к пилотам … вот как нам это нравится на TBS 🙂

Технические характеристики

  • Рабочее напряжение: 6 В – 25 В (2 – 6 S)
  • Рабочая температура: следите за нормальным потоком воздуха
  • Сопротивление видеовхода: 75 Ом
  • Вес: 8.7 г
  • Размеры: 37 x 25 x 5,8 мм
  • Антенный разъем: MMCX
  • Формат видео: NTSC / PAL
  • Выходная мощность: 14 дБм (25 мВт), 20 дБм (100 мВт), 26 дБм (400 мВт), 30 дБм + (1000 мВт +)

Включено

  • 1x TBS UNIFY PRO32 5G8 HV видеопередатчик
  • 1x силиконовый кабель (концы луженые)
  • 1x переходник MMCX на SMA

Загрузки

* Лицензия HAM необходима для работы на каналах HAM и уровнях мощности HAM! VTx поставляется с включенными только легальными каналами.

ImmersionRC Tramp HV 5,8 ГГц видеопередатчик (версия для США) [IRLTRHV-USA] | FPV Racing

Immersion RC – один из самых передовых видеопередатчиков с частотой 5,8 ГГц. При весе всего 4 грамма и небольшом физическом размере 31×20 мм, Tramp HV является одним из самых легких и маленьких в игре.

Tramp HV поддерживает уникальную связь «Touch-N-Race (TNR)» через Immersion RC TNR Wand, что позволяет быстро настраивать видеопередатчик даже при выключенном питании.

Характеристики:

  • Маленький и легкий видеопередатчик
  • TNR Устройство Touch Free Wand Control
  • Управление кнопками и светодиодами
  • Линейное регулирование мощности от 1 мВт до 600 мВт
  • До 40 каналов и 5 диапазонов
  • Встроенная тепловая защита
  • Заводская нормализация мощности
  • Изменение частоты без сбоев
  • Режим питательной ямы сверхвысокой мощности
  • Дополнительные каналы для гонок (только с Race Wand)

Технические характеристики:
Размеры: 32x14x5 мм (ДxШxВ)
Вес: 4 г (только Tx, без кабеля SMA)
Выходная мощность: Программируемая, от 1 мВт до> 600 мВт
Каналы: 48 стандартных, произвольных с использованием гоночной палочки
Сопротивление RF: 50 Ом
RF Разъем: U.FL
Разъем AV: JST-GH, 6 контактов, с фиксацией
TNR Разъем: JST-GH, 4 контакта, с фиксацией
Аудио: Моно, поднесущие на 6,0 и 6,5 МГц (клонированные)
Модуляция: FM, аудио и видео
Pit Frequency: Пользователь / организатор гонки, определяемый
Видео сопротивление: 75 Ом
Требования к питанию: 2s-4s HV Lipo
Потребляемая мощность: ~ 4 Вт макс. @ 600 мВт, ~ 1,9 Вт @ 200 мВт

Уведомление о соответствии стандартам FPV
Для использования этого типа продукта в США и многих других странах может потребоваться лицензия, а некоторые страны могут полностью запретить его использование.В США вам понадобится лицензия радиолюбителя “HAM”. Узнайте больше о лицензиях HAM. Вы несете ответственность за то, чтобы использование этого продукта соответствовало требованиям, установленным государственными правилами и положениями для радиочастотных устройств.

Добавить комментарий

Ваш адрес email не будет опубликован.
